Очистные сооружения хозяйственно-бытовых сточных вод

Картинка Хозбыт

В последнее время увеличились масштабы жилищного строительства, в связи с этим остро стоит вопрос об очистке и утилизации сточных вод хозяйственно-бытового происхождения. Проблема очистки стоков заключается также в ужесточении контролирующими органами нормативов предельно допустимых концентраций в сточных водах.

Наиболее опасными загрязнителями сточных вод являются жиры, БПКполн., ХПК, взвешенные вещества, азот аммонийный, фосфаты, хлориды, сульфаты, СПАВ и т.д. Концентрации загрязняющих веществ в сточных водах зависят от степени благоустройства жилищного сектора (наличие ванных, душевых, столовых, прачечных и т.д.). Средние показатели хозяйственно-бытовых сточных вод на входе в очистные сооружения указаны в таблице ниже.

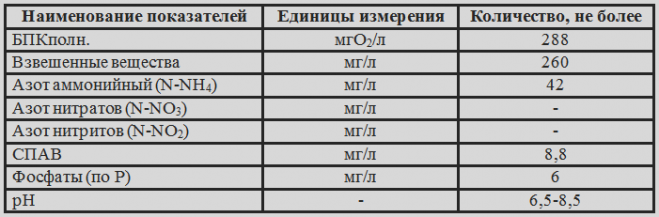

Средние концентрации загрязняющих веществ в сточных водах хозяйственно-бытового происхождения

Хозяйственно-бытовые стоки - на входе

Технология работы очистных сооружений хозяйственно-бытовых сточных вод

Очистные сооружения, производимые компанией Торговый дом «Оборудование Водоочистки», могут иметь различное исполнение: наземное, подземное, в полунасыпи-полувыемке и т.д.

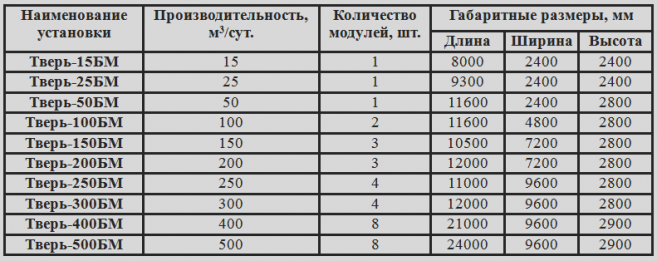

Технические характеристики очистных сооружений ТВЕРЬ

Хозяйственно-бытовые стоки последовательно проходят следующие этапы очистки:

Механическая очистка, где применяются механизированные решетки и песколовки. Механизированные решетки представляют собой фильтрационный механизм, предназначенный для удаления из воды крупных (прозор 5 мм) твёрдых отходов. Песколовки могут быть тангенциальными и горизонтальными, предназначены для задержания нерастворимых минеральных примесей размером более 0,2 мм, в основном, песка, поступающих на сооружения совместно со сточной водой.
Усреднение сточных вод по составу и расходу. Усреднитель служит для стабилизации работы последующего оборудования очистных сооружений. Равномерная подача стоков из усреднителя на очистку производится насосами. В усреднителе предусмотрено гидравлическое перемешивание сточных вод для предотвращения оседания взвешенных веществ.
Биологическая очистка сточных вод (аноксидный и аэробный процессы, включая илоотделение и удаление избыточного ила из системы).
Доочистка сточных вод до норм сброса в водоем рыбохозяйственного назначения.
Обеззараживание очищенных сточных вод на бактерицидной установке. Бактерицидная установка предназначена для обеззараживания воды ультрафиолетовым излучением. Принцип его действия заключается в фотохимических реакциях, которые разрушают клеточные мембраны и даже молекулы ДНК и РНК различных микроорганизмов, в том числе, бактерий и вирусов.
Обезвоживание осадка. В процессе очистки сточных вод образовавшийся избыточный ил откачивается в илонакопитель. В илонакопителе избыточный активный ил аэрируется и периодически по мере накопления перекачивается на шнековый обезвоживатель (дегидратор) осадка. Аэробная стабилизация используется с целью уменьшения удельного сопротивления фильтрации в качестве предварительной операции перед механическим обезвоживанием. После обезвоживания влажность осадка снижается с 99,6-99,1 % до 80-75%.

Торговый Дом «Оборудование Водоочистки» на своих очистных сооружениях также успешно применяет мембранные биореакторы. Использование мембранных биореакторов значительно уменьшает площадь очистных сооружений, а высокая степень автоматизации процессов делает очистные сооружения простыми в эксплуатации.

Очистные сооружения Торгового дома «Оборудование Водоочистки» имеют высокую эффективность за счет полной проработки технологических решений и точного подбора необходимого оборудования.

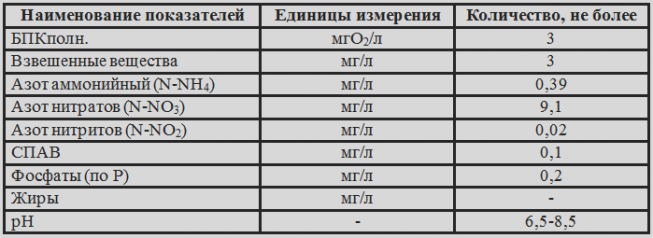

Значения расчетных концентраций загрязняющих веществ после очистных сооружений Торгового Дома «Оборудование Водоочистки» приведены в таблице ниже и соответствуют требованиям, предъявляемым к воде рыбохозяйственных водоёмов (Приказ Государственного комитета РФ по рыболовству от 28.04.1999г. №96 «О рыбохозяйственных нормативах» и СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»).

Концентрации загрязняющих веществ на выходе с очистных сооружений

Стоки - на выходе

Очистные сооружения хозяйственно-бытовых сточных вод от Торгового дома «Оборудование Водоочистки»

ТД «Оборудование Водоочистки» предлагает очистные сооружения блочно-модульного исполнения. Сооружения изготавливаются из стали с антикоррозийным покрытием, стеклопластика и нержавеющей стали. Станции очистки хозяйственно-бытовых сточных вод поставляются на объект в полной заводской готовности, что позволяет сократить время выполнения монтажных работ.

Специалисты организации ТД «Оборудование Водоочистки» просчитывают любые очистные сооружения в соответствии с требованиями заказчика, дают необходимые рекомендации для увеличения эффективности очистки сточных вод.

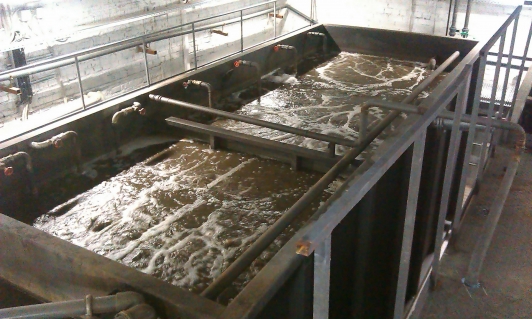

Фото хозбыт copy

Купить очистные сооружения хозяйственно-бытовых сточных вод недорого

У нас Вы можете купить очистные сооружения хозяйственно-бытовых сточных вод недорого. Цена на очистные сооружения хозяйственно-бытовых сточных вод от Торгового дома "Оборудование Водоочистки" ниже среднерыночной, поскольку мы работаем напрямую от завода-изготовителя и используем в своих очистных сооружениях оборудование водоочистки собственного производства. Также при необходимости мы проводим монтаж, шефмонтаж и пусконаладочные работы по поставляемому оборудованию и очистным сооружениям в целом.

td-ov.ru

Хозяйственно-бытовые очистные сооружения сточных вод

О хозяйственно-бытовых очистных установках БИОКСИКА

Загрязнение окружающей среды - проблема, в настоящее время угрожающая всему человечеству.

В частности, при сбросе хозяйственно-бытовых стоков в водоемы и на ландшафт происходит их механическое и химическое загрязнение, а также загрязнение различными болезнетворными микроорганизмами, что может привести к самым негативным последствиям для развития флоры, фауны, жизини и здоровья граждан.

С этой проблемой призваны бороться очистные сооружения.

Одной из ведущих фирм России в вопросе очистки хозяйственно-бытовых сточных вод, по мнению экспертов, является компания «Технобридж-М», разрабатывающая и поставляющая локальные установки и станции полной биологической очистки сточных вод БИОКСИКА.

В процессе очистки хозяйственно-бытовых сточных вод должны быть разрушены или удалены загрязняющие их вещества и уничтожены болезнетворные организмы. По существующим в Российской Федерации санитарным нормам степень очистки сточных вод должна соответствовать нормам, установленным для сброса в водоемы рыбохозяйственного назначения.

Все эти условия достигаются на установках БИОКСИКА.

Принцип работы установок БИОКСИКА основан на использовании всех методов механической, физико-химической и биологической очистки.

В ходе механической очистки из сточных вод удаляются механические, нерастворимые вещества, такие как глина, ил, песок.

В ходе физико-химической очистки в стоки добавляются специальные реагенты, вступающие в реакцию с загрязнителями и преобразующие их в безвредные или нерастворимые вещества, которые выпадают в осадок и удаляются.

В ходе биологической очистки микроорганизмы употребляют в пищу загрязняющие вещества и перерабатывают их. В результате пищевой переработки органические соединения разрушаются, из веществ удаляются фосфорные и азотные соединения. Органика при переработке частично разрушается до углекислого газа и воды.

Наряду с этим на выходе применяется глубокая доочистка стоков с помощью аэрируемых адсорбционных фильтров, а также электростатическая, ультрафиолетовая и ультразвуковая обработка стоков для уничтожения болезнетворных организмов. Все эти мероприятия позволяют достигнуть высокой степени очистки сточных вод. В подавляющем количестве случаев вода, сбрасываемая после очистки в водоем, гораздо чище, чем в самом водоеме.

Установки и станции наземного размещения БИОКСИКА «Технобридж-М» производительностью от 10 до 10 000 м3/сут конструктивно представляют собой компактный единый блок емкостных технологических отделений полного заводского изготовления. Они требуют минимального обслуживания и дают стабильную очистку .

Технологическая схема, технические решения, месторасположение оборудования в каждом конкретном случае подбирается отдельно.

При изготовлении установок БИОКСИКА используются оригинальные разработки компании «Технобридж-М», в которых применяется ряд изобретений, запатентованных Комитетом Российской Федерации по патентам и товарным знакам.

В настоящее время в Российской Федерации и за рубежом установлено и функционирует около 40 установок БИОКСИКА различной производительности.

Компания «Технобридж-М» осуществляет не только проектирование и поставку установок БИОКСИКА, но также проводит шеф-монтаж, пусконаладочные работы, технологическое сопровождение установок, разрабатывает проекты сокращения санитарно-защитных зон, проводит консультации по очистке сточных вод.

Использование всех методов очистки

На очистных сооружениях БИОКСИКА ООО «Технобридж-М» применяются следующие методы очистки: грубая механическая очистка, биологическая очистка, физико-химическая очистка, а также доочистка с помощью фильтров и обеззараживание с помощью ультрафиолетового излучения и обработки электростатическим полем.

Грубая механическая очистка (в зависимости от объема, состава сточных вод и задания Заказчика на установках очистки сточных вод БИОКСИКА используются сороудерживающие корзины, механические решетки, токопрозорные барабанные процеживатели, песколовки).

Сороудерживающая корзина (применяется при небольшом объеме стоков) устанавливается в канализационной насосной станции (КНС) и предназначена для сбора крупных отбросов, которые вместе со сточной водой могут попасть в приемный резервуар через подводящий трубопровод и вывести из строя погружные насосные агрегаты.

Механическая шнековая решетка

Механические шнековые решетки устанавливаются в КНС и служат для предварительной очистки сточных вод от грубых механических средних и мелких отбросов с последующей их промывкой, отжимом и транспортированием в мусоросборник. Решетка изготавливается из коррозионностойкой стали и представляет собой установленное в канале под наклоном дугообразное перфорированное сито или сварное щелевое полотно. Для очистки фильтровального полотна от задержанных отбросов предусмотрен шнек, представляющий собой безосевую спираль с переменным шагом, оснащенную по периферии щеткой. Выше зоны фильтрации уменьшается диаметр спирали и шнек становится осевым. В этой зоне шнек заключен в закрытый корпус, защищенный от истирания износостойким сменным полимерным вкладышем. Наклонный корпус опирается на подставку. В верхней части корпуса предусмотрены форсунки для промывки снятых с решетки отбросов и зона выгрузки. Шнек приводится в движение мотор-редуктором, установленным в верхней части решетки.

Отбросы, задержанные на фильтровальном полотне шнековой решетки, снимаются с полотна и перемещаются вверх по корпусу шнека вращающейся спиралью, при этом фильтровальное полотно надежно прочищается с помощью щеток, расположенных по периферии шнека.

Отжим отбросов происходит за счет уменьшения шага витков шнека. В верхней части корпуса отбросы промываются от органических примесей водой из форсунок. Отжатая вода и вода от промывки отбросов по трубопроводу направляется в канал перед решеткой. Через отверстие в зоне выгрузки промытые и отжатые до 35% от первоначального объема отбросы сбрасываются в мусороприемник.

Токопрозорный барабанный процеживатель фирмы Bioworks (Германия) с шнековым транспортером процеживателей и прессом отбросов

Данные сооружения применяются без первичных отстойников, обеспечивая задержание отбросов, песка и наиболее крупных взвешенных веществ. Вместо решёток здесь применяются тонкие фильтры, спроектированные как вращающийся барабан с системой прессования и удаления отходов. Имеются 4 барабанные сетки (3 рабочих и 1 резервная), конвейер и пресс для прессования отходов. Диаметр и длина барабана спроектированы в соответствии с пиковым входящим потоком. Привод барабана спроектирован как мотор-редуктор и управляется автоматически встроенным измерителем уровня воды. Барабан оснащён автоматическим очищающим устройством.

На дне устройства сделан выход для сброса очищенного стока в открытый канал.

Всё устройство сделано из нержавеющей стали, что значительно продляет срок его службы, оборудовано встроенным приспособлением аварийного перелива и тревожным контактом для экстренных случаев.

Фильтруемое вещество отделяется от барабана специальным скребковым устройством и отводится на шнековый пресс или непосредственно в контейнер.

Песколовка (тангециальная)

Самый распространенный вид песколовок - так называемые тангециальные песколовки.

Данное сооружение имеет цилиндрическую форму. Сточные воды поступают в него по касательной, это вызывает вращательное движение воды, что способствует отделению крупных минеральных взвесей и их осаждению на дно песколовки, откуда они периодически удаляются с помощью эрлифтов (специальных насосов) или другим способом. Очищенные от крупных минеральных взвесей сточные воды поступают на дальнейшую очистку от органических веществ.

Биологическая очистка. Основное преимущество биологической очистки - стопроцентная экологическая безопасность. В основе данного метода лежит биохимическое разрушение органических веществ микроорганизмами, которые потребляют различные органические и некоторые неорганические соединения, загрязняющие сточные воды.

Аэротенк

Аэротенк - это резервуар, в котором происходит разрушение органических веществ микроорганизмами. Для создания идеальных условий развития специальных микроорганизмов в аэротенки подается воздух с помощью компрессора или иным способом, обеспечивая аэрацию стоков.

Физико-химическая очистка

Для обеспечения высокой степени очистки сточных вод зачастую недостаточно одной биологической очистки, особенно это касается промышленных стоков. В этом случае применяется физико-химический метод очистки, основанный на использовании реагентов, в частности, коагулянтов и флокулянтов.

Коагуляция (от латинского coagulare - «собирать вместе»). Под действием коагулянта очень маленькие коллоидные частички загрязнений, находящихся в воде, объединяются вместе в большие массы (хлопья), которые затем удаляются. В процессе биологической очистки стоков концентрация фосфора в сточной воде снижается недостаточно и превышает значения предельно допустимой концентрации (ПДК) по фосфору для выпуска очищенных сточных вод в поверхностные водоемы в 2-5 раз. Использование коагулянтов путем введения реагента в сточные воды на ступени биологической очистки позволяет снизить содержание в воде общего фосфора до 85%, растворимых фосфатов - до 95 % и привести содержание фосфора в очищаемых сточных водах в соответствие с ПДК.

Флокуляция (от лат. flocculi — клочья, хлопья) — вид коагуляции, при которой мелкие частицы, находящиеся во взвешенном состоянии в воде, образуют рыхлые хлопьевидные скопления, т.е. флокулы. При использовании флокулянтов осадок после обезвоживания имеет меньшую влажность, а фильтр-пресс - большую пропускную способность.

Реагентный способ очистки достаточно эффективен и прост. Очистка производственных сточных вод реагентным способом включает несколько стадий, основными из которых являются:

приготовление и дозирование реагентов;
смешение реагентов с водой;
хлопьеобразование;
отделение хлопьевидных примесей от воды.

Станция приготовления и дозирования реагентов

Станция приготовления и дозирования реагентов включает в себя:

емкость химическую, в которой, собственно, и готовится реагент;
мешалку для перемешивания реагента;
насос-дозатор для подачи реагента дозированными порциями в очистные сооружения.

Обеззараживание сточных вод методом их обработки ультрафиолетовым (УФ) излучением, электростатическим полем.

УФ установка безнапорная с погружными УФ модулями

УФ дезинфекция является физическим процессом, основанном на природном действии солнечных лучей. Попадая под действие УФ лучей, микроорганизмы (бактерии, вирусы, дрожжи и т.д.) мгновенно инактивируются. Такой способ обеззараживания воды является лучшей альтернативой дезинфекции хлором, т.к. использование хлора, двуокиси хлора и других химических веществ для обеззараживания воды может привести к последствиям, наносящим вред здоровью и окружающей среде. Источником ультрафиолетовых лучей является ртутно-аргоновая или ртутно-кварцевая лампа, помещенная в кварцевую трубку, свободно пропускающую лучи, в центре металлического корпуса. Обеззараживание происходит во время протекания воды в пространстве между корпусом и трубкой при непосредственном воздействии ультрафиолетовых лучей на микробы. Ультрафиолетовое излучение действует мгновенно, поэтому контактные бассейны не нужны. Бактерицидная установка не нуждается в реагентах, она компактна, управление ее работой можно легко автоматизировать.

Установка обработки сточных вод элетростатическим полем ЭЛ-1-1

Под воздействием электростатического поля на водную среду изменяется структура воды, что позволяет повышать скорость физико-химических процессов. Под воздействием электростатического поля протекают и процессы обеззараживания. Все это повышает эффективность очистки сточных вод при одновременном ее частичном обеззараживании.

Доочистка сточных вод с помощью биореакторов и угольных фильтров.

Биореактор

Биореактор представляет собой емкость, загруженную гравийной крошкой 2-10 мм. и пластиковой загрузкой. Гравийная крошка задерживает оставшиеся после грубой механической и биологической очистки взвешенные вещества. Пластиковая загрузка является каркасом для выращивания биопленки из микроорганизмов. Такая конструкция является своеобразным биологическим фильтром. При контакте стоков с загрузкой на биопленке происходит адсорбция и окисление органических веществ.

Угольный фильтр.

Угольные фильтры используются для удаления из очищаемых сточных вод посторонних примесей, хлора, мутности, сероводорода и органических соединений. Принцип работы угольных фильтров основан на явлении адсорбции. Угольные фильтры являются очень простыми в эксплуатации и не требуют в своей работе никаких реагентов.

В качестве засыпки в угольных фильтрах используется активированный уголь, адсорбирующие свойства которого уже давно известны. Проходящая сквозь такой фильтр вода становится прозрачной и не имеет посторонних запахов.

Компактные, полного заводского изготовления

Установки и станции очистки сточных вод наземного размещения БИОКСИКА производительностью от 10 до 10 000 м3/сут поставляются на площадку в полной заводской готовности. Конструктивно они представляют собой единый блок или несколько блоков емкостных технологических отделений, выполненных из унифицированных по производительности модульных элементов, отделения энергосилового оборудования и коммуникаций, обеспечивающих весь комплекс очистки сточных вод. Габариты блоков позволяют транспортировать их автомобильным, морским, речным и железнодорожным транспортом.

Полная заводская готовность установок очистки сточных вод БИОКСИКА позволяет монтировать их в короткие сроки.

Пос. Зайцево, Одинцовский р-н, Московская область установка очистки сточных вод на 250 м3 , БИОКСИКА-250

Транспортировка установки очистки сточных вод на 50 м3, БИОКСИКА-50 для конно-спортивного комплекса в Красногорском районе, Московской обл.

Месторождение Хаузак, республика Узбекистан, пустыня Кызыл-Кум, установка очистки сточных вод на 200 м3, БИОКСИКА-200

Установки очистки бытовых сточных вод БИОКСИКА ООО «Технобридж-М» требует минимального обслуживания, при этом дают стабильную очистку

Благодаря своим конструктивным особенностям проектируемые и поставляемые ООО «Технобридж-М» установки очистки сточных вод БИОКСИКА не требуют постоянного присутствия на них обслуживающего персонала. Количество персонала и трудозатраты варьируются в зависимости от производительности установки.

По желанию Заказчика установки БИОКСИКА ООО «Технобридж-М» могут быть оснащены оборудованием для дистанционного контроля работы агрегатов установки.

В случае выполнения регламентных работ установки БИОКСИКА ООО «Технобридж-М» обеспечивают стабильную очистку сточных вод до заданных параметров.

bioxica.ru

Очистные сооружения хозяйственно-бытовых сточных вод

Сточные воды – одна из бед современного мира. Мы продуцируем такое количество стоков, что в случае отсутствия их очистки половина всего мира имела бы все шансы превратиться в настоящую канализацию. Как же решается эта проблема? Ответ прост — очистные сооружения хозяйственно-бытовых сточных вод. Они позволяют превращать жидкие отходы в сравнительно безопасную техническую жидкость, которая уже может быть возвращена в природные экосистемы.

Очистные сооружения хозяйственно-бытовых сточных вод Если стоки попадают в водоемы без очистки, то экосистеме наносится очень серьезный вред. Во избежание этого разработано сразу несколько методов их качественной нейтрализации. Конечно, запасы пресной воды в нашей стране огромны, но все же бесконечными они не являются, а потому о возобновлении этого ресурса следует думать постоянно.

В последние годы наблюдается некоторый рост промышленности и общего уровня жизни населения, причем все эти процессы напрямую связаны с резко возросшим объемом количества сточных вод, которые продуцируются объектами промышленности и народного хозяйства. А потому очистные сооружения хозяйственно-бытовых сточных вод становятся чрезвычайно важными, так как именно от них зависит экологическая обстановка не только в нашей стране, но и во всем мире.

Чем обусловлено негативное воздействие стоков на окружающую среду?

Огромный вред, который наносится жидкими бытовыми отходами, во многом обусловлен тем обстоятельством, что они зачастую поступают в естественные водоемы и прочие объекты водостоков в совершенно неочищенном, изначальном виде. Ими заражаются колодцы, прочие источники пресной воды для населения. Вред от стоков может быть минимизирован только в случае отстаивания их на специальных объектах. Если очистка выполнена с недостаточной степенью эффективности, то содержащиеся в стоках бактерии и химические соединения могут нанести непоправимый вред окружающей среде и здоровью животных, растений и человека.

Переработка ЖБО широко практикуется во многих странах Европы. Там этой проблемой начали интересоваться уже достаточно давно по одной простой причине: в этих государствах природные запасы пресной воды существенно ограничены. Впрочем, в нашей стране в последние годы все большее распространение приобретает полный повторный цикл использования воды, за счет чего удается существенно снизить объемы потребления свежей жидкости.

Очистные сооружения хозяйственно-бытовых сточных вод Многие коммунальные сети крупных городов (особенно тех, где серьезно развита промышленность) уже давно полностью переведены на данную технологию. Оператор очистных сооружений обязан постоянно следить за качеством очистки, контролируя степень загрязненности технической жидкости остатками загрязняющих веществ.

Законодательно все объекты хозяйствования обязаны производить дезактивацию продуцируемых ими стоков, используя для этого все возможные механические и/или иные методы. Помимо этого, законом установлены достаточно жесткие меры и нормы, которые при этом обязательно должны соблюдаться. Заметим, что за это отвечают и рядовые граждане. Нужно отметить, что реконструкция очистных сооружений должна производиться в установленные сроки, без всяких задержек.

В последние годы разработано множество средств, которые позволяют выполнять полноценную очистку бытовых сточных вод, которые образуются при жизнедеятельности среднестатистического загородного дома. Отметим, что воды различного происхождения «сортируются», так как методика их очистки и дезактивации существенно различается.

Какие существуют методики очищения ЖБО и промышленных стоков?

Сюда относится целый спектр мероприятий, которые позволяют эффективно удалять из загрязненной жидкости самые различные вещества и соединения. Есть отдельные технологии для обеззараживания стоков продуктов нефтепереработки, очистные сооружения хозяйственно-бытовых сточных вод, поступающих от объектов животноводства и т.д. Какая бы методика не использовалась, она относится к одному из основных типов:

Биологическая схема.
Механическая очистка (решетки, которыми оснащены ливневые очистные сооружения).
Физико-химическая методика.
Метод дезинфицирования стоков.

Очистные сооружения хозяйственно-бытовых сточных вод Давайте рассмотрим каждый из этих методов несколько более подробно.

Все очистные сооружения хозяйственно-бытовых сточных вод используют данный метод, так как жидкость перед поступлением в отделы более тонкой обработки обязательно должна быть избавлена от больших механических частиц, которые ее загрязняют. Кроме того, данный способ используется для удаления воды из осадка, полученного в результате иных этапов очистки стоков. Для этой цели могут быть использованы следующие элементы:

Приспособления наподобие решеток или гребенок, которые чаще всего снабжены механизмами для самостоятельной очистки. Таковыми нередко оснащаются канализационные коллекторы.
Улавливающие песок элементы.
Мембранные фильтры.
Отстойники первого порядка.
Септики.

Между прутьями первичных решеток расстояние должно быть не более 16 миллиметров, так как они используются для отсеивания наиболее грубых и больших элементов (они часто попадают в канализационные коллекторы). Полученные на этом этапе отходы или подвергаются дроблению, или же вывозятся в места, где производится их захоронение. Далее наступает период уловителей песка, которые позволяют очищать воду не только от него, но также от мелкого стекла и прочих подобных примесей.

Их уже не дробят и не закапывают, а отвозят на склады долговременного хранения. Сырье, которое там накапливается, впоследствии используется при произведении различных дорожных работ. Важно заметить, что очистка очистных сооружений при механическом способе деактивации должна проводиться как можно более регулярно, так как в ином случае их эффективность резко падает, улавливающие приспособления начинают пропускать слишком большое количество загрязняющих примесей.

Очистные сооружения хозяйственно-бытовых сточных вод Наиболее перспективной методикой является очистка стоков с использованием мембранных фильтров. Это позволяет деактивировать отходы до такой степени, что в некоторых случаях их допускается возвращать обратно в производственный цикл. При этом нужно помнить, что механический метод позволяет отсеивать не более 70% от всех типов загрязняющих примесей, так что очистные станции только им не ограничиваются.

Практически любые сточные воды подвергаются обсеменению различными видами микроскопических организмов. При биологической методике из стоков можно удалить азот и фосфор, а также анаэробные и аэробные бактерии. Очень часто при данной методике используется технология биологического брожения, активный ил, а также фильтры тонкой биологической очистки. Как работают очистные станции по биологической методике?

Сперва вода идет в отстойники первого порядка. Там органическая взвесь осаждается, а наиболее мелкие частицы подвергаются абсорбции. Во вторичных отстойниках накопившийся ил удаляется при помощи специальных насосов. В принципе, такой системой можно оборудовать практически каждый приусадебный загородный участок.

Так, на сегодняшний день в продаже имеются готовые комплексные сооружения, которые позволяют производить биологическую и механическую очистку ЖБО. Их основная ценность заключается в простоте эксплуатации и отсутствии необходимости частого технического обслуживания. Вода после прохождения через систему такой очистки не имеет запаха и вкуса, ее спокойно можно использовать для различных хозяйственных нужд, включая поение домашних животных.

Наиболее дорогие и эффективные модели включают блок ультрафиолетового обеззараживания стоков. После такой очистки воду вполне можно сбрасывать даже в естественные водоемы. Эффективность деактивации ЖБО у таких систем находится на уровне промышленных решений.

В этом случае используется сочетанная технология, в состав которой входят следующие методы:

Эвапорация.
Обработка стоков при помощи озонирования.
Внесение соединений хлора.
Электрофлотация.

Очистные сооружения хозяйственно-бытовых сточных вод Очень востребованы такие методики на предприятиях по производству продукции нефтепереработки, так как для них разработаны чрезвычайно строгие методики, контролирующие эффективность произведенной очистки. В последние годы аналогичные системы водоотведения получают все большее распространение в частной среде, для обычных загородных домов. Важно помнить, что бесконтрольно применять подобные методики у себя на участке настоятельно не рекомендуется. Дело в том, что при данной методике применяется достаточно много химических веществ, которые могут нанести существенный вред как вашему здоровью, так и здоровью домашних животных и растений.

Наиболее перспективными и эффективными в данных условиях себя показали методы очистки ЖБО при помощи электрических импульсов, а также ультразвука и ультрафиолета. Недостаток в этом случае только один – весьма высокая стоимость подобного оборудования, которая делает его недоступным для многих хозяев загородных участков.

Перед тем как отправлять очищенную жидкость в природные водоемы, требуется провести ее полную дезинфекцию и дезактивацию. Для этих целей в последние годы чаще всего используется ультрафиолет, но не исключено и применение «классического» хлора. Нужно помнить, что эксплуатация очистных сооружений предполагает их расположение с подветренной стороны от любого жилья или населенного пункта. Помимо этого, площадка для их размещения обязательно должна иметь уклон, благодаря которому стоки будут удаляться естественным путем, без необходимости установки специальных насосов. Это особенно важно, когда проектируются городские системы водоотведения.

Важно! При проектировании таких конструкций обязательно стоит предусмотреть малейшую возможность затопления площадки грунтовыми и/или сточными водами. Очистные сооружения включают в себя следующее оборудование:

Устройства для равномерного распределения стоков (в частности, так работают ливневые очистные сооружения).
Приспособления, позволяющие автоматически производить самостоятельное удаление излишков загрязнений с улавливающих устройств.
Оборудование, которое позволяет в аварийном порядке сбросить избыток стоков.
Приборы, которыми замеряются физические и химические характеристики стоков и их осадков.
При необходимости могут использоваться установки, которые осуществляют автоматический забор проб.

Очистные сооружения хозяйственно-бытовых сточных вод Для выполнения эффективной очистки бытовых сточных вод должны в полной мере выполняться следующие условия:

Правильный выбор технологии, которая будет использоваться для этой цели.
Выбор наиболее эффективного оборудования для максимально качественного очищения жидкости от наиболее широкого спектра загрязняющих примесей.
Абсолютное соблюдение рекомендованной производителем технологии.

Только при ответственном и экономически целесообразном подходе к выбору систем очистки они будут целесообразны. Чем выше степень дезактивации стоков, тем полнее их можно вторично использовать на производстве, значительно экономя средства компании. Флотационные и мембранные фильтры показали себя в этом отношении наиболее привлекательно, так как полностью отвечают сразу нескольким важным условиям:

Высокая универсальность, благодаря которой эти очистные сооружения воды способны задерживать практически все типы загрязнений.
Их эффективность достигает 99,5%.
Небольшая площадь, необходимая для монтажа и малая стоимость обслуживания.
Легкий монтаж и возможность установки дополнительных модулей, которые позволяют значительно расширить функциональность установки.

Любой проект очистных сооружений наружного типа обязательно должен соответствовать СНиП 2.04.03-85. Основной принцип их прокладки — иерархический: все мелкие сети соединяются с более крупными коллекторами. По возможности прокладку труб осуществляют так, чтобы жидкость по ним могла стекать самотеком. У городских канализационных сетей иерархия следующая:

Дворовые и квартальные участки, диаметр которых составляет 150-200 мм. Их особенность в том, что при прокладке данных сооружений их никогда не выводят за пределы улиц.
Коллекторы уличного типа, их диаметр равен 250-400 мм. Напротив, их как раз-таки строят на территории улиц, причем в некоторых случаях их могут оснащать компактными насосными станциями.
Районные коллекторы. Их диаметр может составлять порядка 500-1000 мм. Их строят для целых городских районов и в обязательном порядке оснащают станциями перекачки.
Коллекторы городского значения. Диаметр — 1000-5000 мм. Строятся по периметру города в наиболее пониженных районах.

Очистные сооружения хозяйственно-бытовых сточных вод На всем протяжении канализационной сети обязательно строятся смотровые колодцы из железобетонных колец диаметром 1 метр (их глубина – до шести метров). В некоторых случаях используются полутораметровые кольца, глубина колодца при этом условии – до шести метров. Шаг их рассчитывается по СНиП 2.04.03-85. К примеру, при строительстве дворовой канализационной сети с диаметром коллекторов 150-200 мм шаг между ними не должен быть больше:

Надеемся, что полученная из этой статьи информация оказалась вам полезна.

Ремонт своими руками:

Насос для воды 12 Вольт: погружной, вакуумный, помпаДля мытья машин...

Дренаж вокруг дома своими руками - правила самостоятельного устройстваПравильное устр...

Выгребная яма на даче: простой способКакой вариант д...

Как закрыть трубы в туалете: чем лучше это сделать - пластиковыми панелями, гипсокартономКак закрыть тру...

Насос для фонтана и водопада: какой выбрать, отзывы, характеристики, ценаКак выбрать нас...

Септик Росток: характеристики, плюсы и минусы, отзывы, цены, фото, видеоДобавлено от 15...

Что лучше септик или выгребная яма для загородного дома?Что лучше устан...

Фильтрация воды для дома: развеиваем мифыДля владельце...

Как выбрать фильтр для водыТо, что воду из...

Септик Топас 40: описание установки и ее характеристикиГде используетс...

Фильтр под мойку Praktic EU310 - Фильтры для воды Prio - Новая ВодаПредставляем но...

Септик Танк: инструкция по монтажу и подключению трубИнструкция по м...

Соединение металлопластиковых труб: способы и технологияКак правильно с...

ЮНИЛОС - автономная канализация для дома и дачиЛюбая куль...

Способы уменьшения диаметра трубыВолочением прои...

Бетонные водоотводные лотки своими руками - изготовление бетонных водоотводных лотковЛотки для водо...

Выгребная яма своими руками: выбор материала и строительствоКак самостоятел...

Механическое оборудование для прочистки канализационных труб и правила его использованияКакое существуе...

Современное углубление колодца: трубой, кольцами, своими рукамиДлительный срок...

Образец проекта водоснабжения и канализации домаПодраздел проек...

Как своими руками сделать септик из бетонных колецНа протяжении п...

Прочистка канализации гидродинамическим способомОсобенности гид...

Водоснабжение и канализация загородного дома, монтаж отопленияКак правильно д...

Устройство канализации в частном доме: этапы при проведении работУстройство кана...

Канализация в частном доме своими руками, Строительный порталСовременные за...

Как выкопать колодец своими руками: подробная пошаговая инструкцияЕсли на даче не...

vizada.ru

Очистные сооружения хозяйственно-бытовых сточных вод. Канализационные коллекторы

Бизнес 4 октября 2015

Сточные воды – одна из бед современного мира. Мы продуцируем такое количество стоков, что в случае отсутствия их очистки половина всего мира имела бы все шансы превратиться в настоящую канализацию. Как же решается эта проблема? Ответ прост - очистные сооружения хозяйственно-бытовых сточных вод. Они позволяют превращать жидкие отходы в сравнительно безопасную техническую жидкость, которая уже может быть возвращена в природные экосистемы.

очистные сооружения хозяйственно бытовых сточных вод Если стоки попадают в водоемы без очистки, то экосистеме наносится очень серьезный вред. Во избежание этого разработано сразу несколько методов их качественной нейтрализации. Конечно, запасы пресной воды в нашей стране огромны, но все же бесконечными они не являются, а потому о возобновлении этого ресурса следует думать постоянно.

Почему так важна очистка стоков?

Чем обусловлено негативное воздействие стоков на окружающую среду?

Видео по теме

Переработка ЖБО и законодательные нормативы

очистные станции Многие коммунальные сети крупных городов (особенно тех, где серьезно развита промышленность) уже давно полностью переведены на данную технологию. Оператор очистных сооружений обязан постоянно следить за качеством очистки, контролируя степень загрязненности технической жидкости остатками загрязняющих веществ.

Очистка бытовых сточных вод

Какие существуют методики очищения ЖБО и промышленных стоков?

Биологическая схема.
Механическая очистка (решетки, которыми оснащены ливневые очистные сооружения).
Физико-химическая методика.
Метод дезинфицирования стоков.

канализационные коллекторы Давайте рассмотрим каждый из этих методов несколько более подробно.

Механический способ

Приспособления наподобие решеток или гребенок, которые чаще всего снабжены механизмами для самостоятельной очистки. Таковыми нередко оснащаются канализационные коллекторы.
Улавливающие песок элементы.
Мембранные фильтры.
Отстойники первого порядка.
Септики.

ливневые очистные сооружения Наиболее перспективной методикой является очистка стоков с использованием мембранных фильтров. Это позволяет деактивировать отходы до такой степени, что в некоторых случаях их допускается возвращать обратно в производственный цикл. При этом нужно помнить, что механический метод позволяет отсеивать не более 70% от всех типов загрязняющих примесей, так что очистные станции только им не ограничиваются.

Биологическая методика

Физико-химический способ

В этом случае используется сочетанная технология, в состав которой входят следующие методы:

Эвапорация.
Обработка стоков при помощи озонирования.
Внесение соединений хлора.
Электрофлотация.

Очень востребованы такие методики на предприятиях по производству продукции нефтепереработки, так как для них разработаны чрезвычайно строгие методики, контролирующие эффективность произведенной очистки. В последние годы аналогичные системы водоотведения получают все большее распространение в частной среде, для обычных загородных домов. Важно помнить, что бесконтрольно применять подобные методики у себя на участке настоятельно не рекомендуется. Дело в том, что при данной методике применяется достаточно много химических веществ, которые могут нанести существенный вред как вашему здоровью, так и здоровью домашних животных и растений.

Обеззараживание сточных вод

Устройства для равномерного распределения стоков (в частности, так работают ливневые очистные сооружения).
Приспособления, позволяющие автоматически производить самостоятельное удаление излишков загрязнений с улавливающих устройств.
Оборудование, которое позволяет в аварийном порядке сбросить избыток стоков.
Приборы, которыми замеряются физические и химические характеристики стоков и их осадков.
При необходимости могут использоваться установки, которые осуществляют автоматический забор проб.

Обеззараживание бытовых стоков

эксплуатация очистных сооружений Для выполнения эффективной очистки бытовых сточных вод должны в полной мере выполняться следующие условия:

Правильный выбор технологии, которая будет использоваться для этой цели.
Выбор наиболее эффективного оборудования для максимально качественного очищения жидкости от наиболее широкого спектра загрязняющих примесей.
Абсолютное соблюдение рекомендованной производителем технологии.

Высокая универсальность, благодаря которой эти очистные сооружения воды способны задерживать практически все типы загрязнений.
Их эффективность достигает 99,5%.
Небольшая площадь, необходимая для монтажа и малая стоимость обслуживания.
Легкий монтаж и возможность установки дополнительных модулей, которые позволяют значительно расширить функциональность установки.

О коллекторах

Любой проект очистных сооружений наружного типа обязательно должен соответствовать СНиП 2.04.03-85. Основной принцип их прокладки - иерархический: все мелкие сети соединяются с более крупными коллекторами. По возможности прокладку труб осуществляют так, чтобы жидкость по ним могла стекать самотеком. У городских канализационных сетей иерархия следующая:

Дворовые и квартальные участки, диаметр которых составляет 150-200 мм. Их особенность в том, что при прокладке данных сооружений их никогда не выводят за пределы улиц.
Коллекторы уличного типа, их диаметр равен 250-400 мм. Напротив, их как раз-таки строят на территории улиц, причем в некоторых случаях их могут оснащать компактными насосными станциями.
Районные коллекторы. Их диаметр может составлять порядка 500-1000 мм. Их строят для целых городских районов и в обязательном порядке оснащают станциями перекачки.
Коллекторы городского значения. Диаметр - 1000-5000 мм. Строятся по периметру города в наиболее пониженных районах.

реконструкция очистных сооружений На всем протяжении канализационной сети обязательно строятся смотровые колодцы из железобетонных колец диаметром 1 метр (их глубина – до шести метров). В некоторых случаях используются полутораметровые кольца, глубина колодца при этом условии – до шести метров. Шаг их рассчитывается по СНиП 2.04.03-85. К примеру, при строительстве дворовой канализационной сети с диаметром коллекторов 150-200 мм шаг между ними не должен быть больше:

При 150 мм – 35 метров.
Более 150 мм – 50 метров.

Надеемся, что полученная из этой статьи информация оказалась вам полезна.

Источник: fb.ru

Комментарии

Идёт загрузка...

Очистные сооружения бытовых сточных вод: подземное исполнение

Завод по производству буровых установок		Завод по производству железо-бетонных изделий
	г.Волгореченск Поставка: Очистные сооружения хоз-бытовых стоков 80м3/сут		МО, д.Язвище Поставка: Очистные сооружения хоз-бытовых стоков 80м3/сут
Санаторий Ассы		Космодром Мирный
	Башкортостан Поставка: Очистные сооружения хоз-бытовых стоков 200м3/сут		Архангельская обл. Поставка: Очистные сооружения хоз-бытовых стоков 60м3/сут, 216м3/сут, 360м3/сут
Вахтенный поселок, (объект ОАО «Газпром»)		Строительство тепличного комплекса
	Ямало-Ненецкий автономный округ Поставка: Очистные сооружения 200м3/сутки (контейнерного типа)		Станица Пластуновская, Краснодарский край Поставка: BioDrafts20-2 шт, BioDrafts55-1 шт, BioPURIT20-1 шт, KNS-3шт
Таможенно-логистический комплекс		Строительство поселка
	Псковская обл., Себежский район, дер.Хрошки Поставка: Бытовые очистные сооружения 60м3/сутки		п.Кесова Гора, Кашенский район Поставка: БиоДрафтс-50
Исправительный учебный центр		Строительство поселка
	г.Вологда Поставка: Бытовые очистные сооружения 60м3/сутки		п.Первомайский, Поставка: БиоДрафтс-50
Строительство жилого микрорайона		Центральная Реабилитационная больница
	МО, Одинцовский район, с. Ромашково Поставка: Бытовые очистные сооружения 1200м.куб/сутки КНС, ЛОС		Псковская обл. п.Струги Красные Поставка: FloTenk-BioDrafts 50м.куб/сутки, КНС - 2шт.
Строительство завода Тойота		Строительство Технопарка энергоэффективных технологий
	ЛО, п.Шушары Поставка: Очистные сооружения хоз-бытовых стоков 300м3/сутки		г.Уфа Поставка: Очистные сооружения хоз-бытовых стоков 300м3/сутки
Коттеджный поселок «Ванино»		Строительство комплекса жилых домов
	ЛО, Поставка: Очистные сооружения хоз-бытовых стоков 400м3/сутки		г.Шахты, Ростовская обл. Поставка: Очистные сооружения хоз-бытовых стоков 300м3/сутки
Электродепо «Южное»		Университет Центральной Азии (UCA)
	п.Шушары, ЛО, Поставка: Очистные сооружения хоз-бытовых стоков 1 очередь 40м3/сутки 2 очередь 30м3/сутки		UCA) г.Бишкек, Киргизия Поставка: Очистные сооружения хоз-бытовых стоков 100м3/сутки
Коттеджный поселок "Сосновый берег"		Гипермаркет "Лента"
	д. Новое Лесковского, с/п Вологодской обл. Поставка: Очистные сооружения хоз-бытовых стоков		г. Новочеркасск Поставка: BioDrafts, ЛОС, емкости спец. назначения
Строительство гольф-клуба		Строительствокоттеджного поселка
	Сколково, МО Поставка: Очистные сооружения хоз-бытовых стоков 40м3/сутки		г.Новоссибирск Поставка: Очистные сооружения хоз-бытовых стоков 1 очередь 250м3/сутки

www.flotenk.ru

Блочно-модульные очистные сооружения | ООО Хан

Для глубокой очистки хозяйственно-бытовых и близких по составу к ним производственных сточных вод до показателей, соответствующих ПДК сброса в водоемы рыбохозяйственно-го назначения, компания «ЭКОВОД» изготавливает блочные локальные очистные сооружения (БЛОС), как наземного, так и подземного размещения.

Блочные локальные очистные сооружения просты в эксплуатации, работают в автоматическом режиме и предназначены для очистки хозяйственно-бытовых стоков малых населенных пунктов. Изготавливаются в различных модификациях, как для средней полосы России, так и районов низких температур и сейсмоопасных регионов.

Технология очистки воды БЛОС основана на биологическом удалении из сточных вод органических соединений и биологических элементов (азота и фосфора) и включает в себя: усреднение, анаэробный и аэробный процессы, доочистку на напорном фильтре и обеззараживание ультрафиолетовым излучением.

БЛОЧНО - МОДУЛЬНЫЕ ОЧИСТНЫЕ СООРУЖЕНИЯ ХОЗЯЙСТВЕННО-БЫТОВЫХ СТОЧНЫХ ВОД

Для глубокой очистки хоз-бытовых сточных вод, до норм сброса в рыбохозяйственные водоемы, компания «ЭКОВОД» производит блочно-модульные установки и станции полной заводской готовности серии «КУОСВ» как в заглубленном, так и в блочно-модульном исполнении, производительностью от 10 м3/сут до 10 000 м3/сут. Технология разработана специально под жесткие природно-охранные нормативы, размещение и эксплуатацию в зоне строгой санитарной охраны, что позволяет достичь требуемых показателей очистки:

Наименование Стоки до очистки воды Стоки после очистки воды

рН	5,5-9,5	7,0-7,7
Взвешенные вещества	110-400 мг/л	1,8-5,0 мг/л
ХПК	900-2000 мг/л	10,0-15,0 мг/л
Нитраты	0,2-10,0 мг/л	0,8-4,2 мг/л
Фосфаты	3,0-22,0 мг/л	0,2-4,8 мг/л
Азот аммонийный	10,0-90,0 мг/л	0,2-0,6 мг/л
БПК полн.	500-1200 мг/л	3,0-5,0 мг/л
Нефтепродукты	До 20 мг/л	0,05-0,3 мг/л
Без дополнительного оборудования	До 20 мг/л	0,05-0,3 мг/л
Нефтепродукты	До 1000 мг/л	0,05-0,3 мг/л
С дополнительным оборудованием	До 1000 мг/л	0,05-0,3 мг/л

Блочно-модульный комплекс очистных сооружений полной заводской готовности, прост в эксплуатации работает в автоматическом режиме, предназначен для очистки хозяйственно-бытовых сточных вод, вахтовых поселков, коттеджных застроек, санаториев, погранзастав. Специалистами «ЭКОВОД» разработаны модификации как для средней полосы России, так и для Севера (температурный режим до -60°С), а также для сейсмоопасных регионов.

Технические характеристики установок блочно-модульного комплекса очистных сооружений

Наименование Ед. измерения КУОСВ-200 КУОСВ-150 КУОСВ-100 КУОСВ-50 КУОСВ-25 КУОСВ-10

Вспомогательный модуль (L x B x H)	м	4,5x2,2x2,3	4,5x2,2x2,3	4,5x2,2x2,3	4,5x2,2x2,3	4,5x2,2x2,3	4,5x2,2x2,3

Основной модуль (L x B x H)		6,0x2,2x2,4	6,0x2,2x2,4	6,0x2,2x2,4	6,0x2,2x2,4	4,5x2,0x2,1	3,5x2,0x2,1
Потребляемая электрическая мощность с отопительными приборами	кВт	11	8,4	6	5,3	4,2	3,2


Суточный расход	м3/сут	200	150	100	50	25	9-13
Среднечасовой	м3/час	8,3	6,25	4,16	2,08	1,05	0,5
Максимальный часовой расход		22,41	16,8	11,2	5,6	2,83	2,25
Общий коэффициент неравномерности		2	2	2	2	2	2

Температура сточных вод	°С	от +7 до +40	от +7 до +40	от +7 до +40	от +7 до +40	от +7 до +40	от +7 до +40
Температура окружающего воздуха		до -60	до -60	до -60	до -60	до -60	до -60

Очистные сооружения КУОСВ поставляются в виде готовых к сборке модулей в количестве 2-х и более штук. Основные модули предназначены для очистки сточных вод, во вспомогательном модуле размещена компрессорная, система обеззараживания и пульты управления, контролирующие работу технологического процесса. Блочно-модульный комплекс очистки сточных вод монтируется на подготовленное бетонное основание и состыковывается по желанию заказчика, при этом занимает небольшую площадь.

Блочно-модульные очистные сооружения

Процесс очистки воды происходит в аэрируемых емкостях за счет прикрепленного биоценоза, формирующегося на специальной загрузке. Многоступенчатый процесс очистки воды позволяет осуществить очистку стока в режиме высоких нагрузок на ил на первых степенях, до низких на последних. Специфика условий, возникающих в толще биопленки, позволяет процессам нитрификации протекать одновременно с денитрификацией. Благодаря балансу между бактериальным приростом ила, формированием простейших и многоклеточных, сооружения работают с минимальным приростом ила, что исключает строительство иловых площадок. Автоматическое поддержание оптимальных условий аэробности на каждой стадии, а также обеспечение режима ферментации позволяет вести очистку стоков с полной минерализацией органических веществ и минимальными затратами электроэнергии. Высокая степень очистки стоков, а также полная биологическая дезинфикация стоков позволяет использовать очищенную воду повторно для хозяйственно-бытовых и технических нужд.

Блочно-модульные очистные сооружения

Логика природного процесса проста и понятна, и поэтому не требует привлечения высококвалифицированных специалистов и специального обслуживания. Все оборудование работает в заданном автоматическом режиме. Комплектующие и материалы долговечны, не требуют замены и ремонта.

По Вашему запросу специалисты «ЭКОВОД» готовы предоставить подробную техническую информацию по системам биологической очистки необходимой производительности. Наша кампания готова произвести для Вас подбор конкретной модели установки, выполнить проектные, монтажные, пусконаладочные работы, осуществлять сервисное и гарантийное обслуживание, и при необходимости согласовать проект установки во всех контролирующих инстанциях.

Блочные локальные очистные сооружения подземного размещения

Компания «ЭКОВОД», изготавливает блочные локальные очистные сооружения подземного размещения, из композитного стеклопластика в виде горизонтальной секционной емкости круглого сечения.

Данный вид очистных сооружений применим при очистке хозяйственно-бытовых и приравненных к ним по составу сточных вод, и рассчитан на производительность от 3 м3/сут. до 30 мЗ/сут.

Принцип работы БЛОС подземного размещения основан на использовании гравитационных сил при осаждении взвешенных веществ и биохимического окисления органических загрязнений микроорганизмами активного ила.

Блочные локальные очистные сооружения подземного размещения

БЛОЧНЫЕ ЛОКАЛЬНЫЕ ОЧИСТНЫЕ СООРУЖЕНИЯ ПОДЗЕМНОГО РАЗМЕЩЕНИЯ

Сточная вода через входной патрубок поступает в отсек первичного отстаивания, где происходит ее осветление в результате седиментации взвешенных веществ. Через перелив осветленная вода самотеком попадает во второй отсек, в котором происходит ее насыщение кислородом воздуха, посредством аэратора, что приводит к биологической деструктуризации загрязнений микроорганизмами активного ила. В качестве носителя биомассы и повышения эффективности очистки, в отсеке располагается блок биологической загрузки.

По мере роста микроорганизмов в стоке накапливается избыточный активный ил, который эрлифтом перекачивается в илоуплотнитель (в состав сооружения не входит). Затем очищаемая вода перетекает в следующий отсек, где также установлен блок биологической загрузки, задерживающий активный ил, который периодически осаждается аэратором, расположенным ниже. Задержанный и осажденный активный ил эрлифтом перекачивается в зону аэрации. После чего стоки попадают в отсек вторичного отстаивания и, поднимаясь до уровня выпускающего коллектора, выходят из сооружения. Во время, когда отсутствует приток стоков, вода циркулирует по БЛОС.

После очистки стоки самотеком или через канализационные насосные станции дренируют в грунт через фильтрующие колодцы или траншеи, выполненные в соответствии с рекомендациями СНиП 2.04.03-85.

Для обеспечения очистки хозяйственно-бытовых и близких по составу к ним производственных сточных вод до показателей, соответствующих ПДК сброса в водоемы рыбохозяйственного назначения или при использовании в системах оборотного водоснабжения, после БЛОС сточная вода подвергается обязательному обеззараживании. Для этого в состав очистных сооружений, включают контактные камеры для введения хлорпатронов или УФ установку для обеззараживания стоков.

Блочные локальные очистные сооружения подземного размещения из композитного стеклопластика, производства компании «ЭКОВОД», монтируются непосредственно в открытый грунт, что позволяет избежать необходимости создавать бетонную опалубку при монтаже.

Основные модели и характеристики блочных локальных очистных сооружений подземного размещения

Производительность, м3/сут. Габаритные размеры, мм Потребляемая мощность3, кВт Диаметр D Длина L Высота1 подводящего патрубка h2 Высота2 отводящего патрубка h3

3	1420	2200	1350	1250	0,095
4	1420	3000	1350	1250	0,115
5	1420	3600	1350	1250	0,125
6	1420	4300	1350	1250	0,21
7	1420	5000	1350	1250	0,23
8	1420	5700	1350	1250	0,23
9	1600	5100	1500	1400	0,25
10	1600	5700	1500	1400	0,25
11	1600	6200	1500	1400	0,345
12	1600	6800	1500	1400	0,345
13	1600	7350	1500	1400	0,345
14	1600	7900	1500	1400	0,38
15	1800	5500	1700	1600	0,38
16	1800	5900	1700	1600	0,38
17	1800	6300	1700	1600	0,38
18	1800	6650	1700	1600	0,38
19	1800	7000	1700	1600	0,46
20	1800	7400	1700	1600	0,5
21	2000	6300	1900	1800	0,5
22	2000	6600	1900	1800	0,5
23	2000	6900	1900	1800	0,5
24	2000	7200	1900	1800	0,6
25	2000	7500	1900	1800	0,6
26	2350	5700	2250	2150	0,6
27	2350	5950	2250	2150	0,6
28	2350	6150	2250	2150	0,6
29	2350	6400	2250	2150	0,6
30	2350	6600	2250	2150	0,6

Диаметр подводящего и отводящего патрубков Dy, мм по согласованию с заказчиком: 100, 150, 200, 250,300, 300, 350,400, 500.

1, 2 - высота подводящего и отводящего патрубков указана от дна сооружения.

3 - потребляемая мощность указана при условии размещения компрессорного оборудования рядом с БЛОС в заглубленном колодце.

Толщина стенок и их прочность позволяет производить монтаж БЛОС подземного размещения в грунт, без дополнительного бетонирования, предварительно обсыпав слоем чистого песка. При этом необходимо учитывать уровень грунтовых вод. Если существует вероятность их присутствия в месте монтажа, то требуется пригружать соружение для избежания всплытия. Специалисты нашей компании помогут произвести расчет и предоставят схему пригруза с подробным описанием.

Блочные локальные очистные сооружения наземного размещения

Блочные локальные очистные сооружения наземного контейнерного типа, производства компании «ЭКОВОД», поставляются в полной заводской готовности, с теплоизолированными крышками, стенками, автоматическим электрообогревом, запорно-регулирующей арматурой, расходомерами, датчиками протока, блоком автоматики, компрессорами, УФ установкой обеззараживания воды, установкой обезвоживания осадка.

Совмещение биологической очистки взвешенной микрофлорой и физико-химической очистки путем фильтрации иловой смеси через ультрафильтрационную мембрану позволяет достичь ПДК сброса в водоемы рыбохозяйственного назначения.

Корпус БЛОС изготавливается в двух вариантах: из нержавеющей стали и стали чёрных металлов с многослойным антикоррозийным покрытием, что гарантирует срок службы установки не менее 25 лет. В технологическом помещении установлена вентиляция и электрообогрев; предусмотрено заземление и освещение; помимо этого, имеется оснащение индивидуальными средствами пожаротушения. Электроснабжение осуществляется от местных сетей напряжением 380/220В по 2-й категории надёжности.

Блочные локальные очистные сооружения большей производительности разрабатываются под требования Заказчика и могут комплектоваться дополнительным оборудованием.

Процесс очистки происходит в аэрируемых емкостях за счет прикрепленного биоценоза, формирующегося на специальной загрузке. Многоступенчатый процесс позволяет осуществить очистку стока в режиме высоких нагрузок на ил на первых, до низких на последних.

Специфика условий, возникающих в толще биопленки, позволяет процессам нитрификации и денитрификации протекать одновременно. Благодаря балансу между бактериальным приростом ила, формированием простейших и многоклеточных, сооружения работают с минимальным приростом ила, что исключает затраты на его утилизацию.

Автоматическое поддержание оптимальных условий аэробности на каждой стадии, а также обеспечение режима ферментации позволяет вести очистку стоков с полной минерализацией органических веществ и минимальными затратами электроэнергии.

Высокая степень очистки и полная дезинфекция стоков позволяет очищенную воду повторно использовать для хозяйственно-бытовых и технических нужд.

Для расчета оптимальной схемы очистки хозяйственно-бытовых сточных вод, требуется заполнить опросный лист. Это позволит более точно подобрать оптимальную схему очистки под ваши характеристики, а вследствие этого поможет избежать неправильной работы очистных сооружений.

Мембранный биологический реактор (МБР)

Одной из самых передовых и динамично развивающихся технологий очистки сточных вод является технология мембранного биологического реактора (МБР).Мембранный биореактор сочетает биологическую обработку активным илом с механической мембранной фильтрацией. Загрязненные воды, после первичной очистки от крупных взвешенных твердых частиц, подаются в биореактор, где аэрированные органические компоненты окисляются активным илом. Затем водный раствор активного ила проходит через блок микро- или ультра- фильтрации, который представляет собой кассеты полых фильтрующих мембран.

МЕМБРАННЫЙ БИОЛОГИЧЕСКИЙ РЕАКТОР (МБР)

Мембранный модуль, погруженный внутрь биореактора, состоит из нескольких кассет, в каждой из которых располагаются от 5 до 15 пучков мембранных волокон. Половолоконная мембрана представляет собой полую нить наружным диаметром около 2 мм и длиной до 2 м. Поверхность нити представляет собой ультрафильтрационную мембрану с размером пор 0,03 - 0,1 мкм. Столь малый размер пор является физическим барьером для проникновения организмов активного ила, имеющих размер более 0,5 мкм, что позволяет полностью отделить активный ил от сточной воды и снизить концентрацию взвешенных веществ в очищенной воде до 1 мг/л и менее.

Мембранный биологический реактор (МБР)

Каждый пучок состоит из 100-1000 мембранных волокон и оборудован общим патрубком отвода отфильтрованной воды. Фильтрация происходит под действием вакуума, создаваемого на внутренней поверхности мембранного волокна самовсасывающим насосом фильтрации. Очищенная вода поступает по напорным трубопроводам на следующую стадию очистки, а активный ил остается в мембранном резервуаре и поддерживается во взвешенном состоянии с помощью системы аэрации, встроенной в мембранный модуль. Концентрацией биомассы внутри МБР и конкретно каждого микроорганизма можно управлять для достижения эффективности биологической очистки.

www.hansib.ru

Очистные сооружения хозяйственно-бытовых стоков - Здания высоких технологий - Инженерные системы

Очистные сооружения хозяйственно-бытовых стоков

Для многих владельцев коттеджей, поселков, отелей и предприятий малого бизнеса в последние годы возникла необходимость в местных эффективных системах очистки сточных вод. Локальные очистные сооружения (ЛОС) позволяют решить проблему очистки сточных вод в тех районах, где отсутствуют наружные канализационные сети. В статье также размещена сводная таблица по основным характеристикам ЛОС различных производителей.

В нормативной документации, технической литературе, а также в многочисленных публикациях о канализационных сооружениях для отдельно стоящих загородных домов, дач и особняков используют следующие основные термины.

Индивидуальная система водоотведения – система водоотведения, расположенная в пределах объекта недвижимости, принадлежащего пользователю, и являющаяся его собственностью.

Как правило, автономная система канализации является индивидуальной, т. е. расположена в границах объекта недвижимости, принадлежащего пользователю, и является его собственностью.

Системы канализации относятся к автономным, если они обеспечивают водоотведение от одноквартирного дома с надворными постройками и не связаны с системами водоотведения от других объектов. В отличие от них местные системы обслуживают многоквартирный дом или группу близкорасположенных домов, а централизованные системы канализации охватывают всю или бOльшую часть объектов населенного пункта. Широко распространен и еще один термин: локальные очистные сооружения (ЛОС) – сооружения и устройства, предназначенные для предварительной очистки сточных вод абонента (суб-абонента) перед их сбросом (приемом) в систему коммунальной канализации.

Очистные сооружения условно делятся на сооружения с доочисткой в естественных условиях (почвенная доочистка) и сооружения аппаратной очистки в искусственных условиях (непосредственно в корпусе очистных сооружений).

В практике под аббревиатурой ЛОС чаще всего имеются в виду SBR-реакторы периодического действия (sequencing batch reactor). Часто ЛОС, или биосептиками, называют вообще любое аэрационное сооружение в отличие от ана-эробных очистных сооружений, основанных на использовании септиков с последующей почвенной доочисткой и поглощением стоков грунтом.

В SBR-реакторах различные процессы биологической очистки происходят в одной емкости, в традиционных установках очистка происходит в нескольких последовательно установленных емкостях.

Кроме аэробных реакторов и септиков, на рынке представлены и комбинированные системы. Обычно они требуют наличия электроэнергии для работы. Таким образом, существуют два основных вида систем канализации:

автономные системы, предназначенные для отдельно стоящих индивидуальных домов или усадьб. Их характеризуют относительно небольшие расходы (1–5 м3/сут) и заметная неравномерность в поступлении сточных вод как по расходу, так и по концентрации загрязнений;
централизованные системы, предназначенные в той или иной мере для группы домов или целого населенного пункта. В свою очередь, эти системы имеют большие расходы стоков и меньшие неравномерности в их поступлении.

Для каждой из этих систем существуют свои инженерные решения, обусловленные очевидными принципиальными различиями в объемах и характере образования, очистке и отведении сточных вод.

Области применения различных типов установок примерно следующие:

при расходах до 3–5 м3/сут – септики и почвенная фильтрация;
3–5…20–30 м3/сут – реакторы и гибридные сооружения;
свыше 30 м3/сут – централизованные системы с классическими сооружениями.

Автономная канализация – это очистные системы для одного или нескольких отдельно взятых домов. Диапазон расходов – от одного (иногда меньше) до 3–5 м3/сут. В этом диапазоне расходов предпочтение следует отдавать именно септикам и почвенной фильтрации (поглощению) стоков, а не аэрационным системам, которые лучше приспособлены для очистки больших расходов сточных вод и не могут быть адаптированы для нужд автономной канализации с приемлемым результатом очистки и адекватной стоимостью. Стоимость автономных систем на основе септиков и почвенной доочистки обычно значительно меньше аэрационных аналогов. Они просты в устройстве и эксплуатации, энергонезависимы и гораздо более устойчивы ко всем тем факторам, которые выводят реакторы из нормальной работы. При этом они с успехом решают задачу очистки и утилизации сточных вод в небольших количествах.

Сточные воды загородного дома практически не содержат вредных химических веществ в опасных концентрациях. Основными загрязнителями являются соединения азота и фосфора с явным преобладанием азота.

При подключении очистных сооружений к электросети необходимо принимать во внимание, что это соединение особо ответственное, важно обеспечить его электрозащищенность. Среда в ЛОС влажная, и при подключении необходимо обеспечить заземление, а также выполнять подключение через устройство защитного отключения (УЗО), строго соблюдая рекомендованный производителем номинал устройства.

ЛОС – это оборудование особой ответственности. Именно поэтому установка в работе может привести к очень серьезным последствиям, и ответственный производитель всегда порекомендует использовать стабилизатор напряжения, а для станций значительной производительности, где остановить поступление стока затруднительно или невозможно, необходимо предусмотреть автономный источник питания.

Для станций индивидуального использования, станций незначительной производительности рынок предлагает установки, которые поддерживают энергонезависимый режим, и если объект расположен в районе с очень нестабильным электроснабжением, такие установки рекомендованы в первую очередь.

В том случае, если требуется организовать очистные сооружения для коттеджного поселка, где зимой количество проживающих значительно сокращается, следует уделить особое внимание технологии очистных сооружений – далеко не все очистные сооружения справятся с указанной неравномерностью поступления стока. Особенностью так называемых аэрационных очистных сооружений является то, что количество поступающего на очистку стока должно быть не менее 50 % от номинальной производительности оборудования. Соответственно, если в зимний период водопотребление населенного пункта падает более чем в 2 раза – при выборе следует обратить внимание на станции производителей, которые предлагают технологии, учитывающие такой значительный уровень неравномерности поступления стока.

Сооружения канализации (ЛОС) должны быть рассчитаны в соответствии с п. 5.1.7, 5.1.10 СП 32.13330.2012 «Канализация. Наружные сети и сооружения» на пропуск суммарного расчетного максимального расхода сточных вод с учетом суточной неравномерности. В данном случае ЛОС организуются путем использования набора очистных модулей (блоков биологической очистки), т. е. такая система позволяет регулировать производительность ЛОС путем увеличения или уменьшения количества модулей. При сокращении числа водопользователей производительность системы уменьшается путем отключения избыточных блоков. При этом внутри отключенных блоков организуется циркуляция воды и остается подключенной аэрация (для предотвращения анаэробных процессов). Микроорганизмы активного ила не погибают (находятся в латентной фазе) и восстанавливают свою численность при запуске в сооружение сточных вод.

Литература

Ратников А. А. Автономные системы канализации. Теория и практика // Сантехника. – 2008. – № 3.
Вопросы проектирования локальных очистных сооружений. Мнение экспертов // Сантехника. – 2016. – № 2.

Хозяйственно-бытовые стоки

zvt.abok.ru
