Баки расширительные (мембранные, гидроаккумуляторы), особенности, конструкция. Отличие гидроаккумулятора от расширительного бака
Гидроаккумуляторы и расширительные баки: в чем разница?
В магазинах бытовой техники порой можно услышать невероятные вещи – например, что между гидроаккумулятором и расширительным баком нет никакой разницы, кроме цвета: одни синие, другие красные. Тогда зачем понадобилось окрашивать два одинаковых агрегата в разные цвета, если они взаимозаменяемы?
Разные функции – разные устройства
Принципиальное различие между гидроаккумулятором и компенсационным баком определяется функциональностью. Гидроаккумулятор предназначен для защиты систем водоснабжения, расширительный бак – для компенсации теплового расширения воды. Разные задачи предъявляют к конструкции агрегатов разные требования, поэтому не стоит обманываться внешним сходством.
Основная задача расширительного бака – поддержание стабильного давления в отопительном контуре с поправкой на тепловое расширение воды. Жидкости, как и газы, увеличивают объём при нагревании, но не способны сжиматься. Когда воде становится тесно, она рвётся на свободу, не считаясь с препятствиями. Финал предсказуем: протечка в месте стыка или разрыв трубопровода. Для предотвращения аварий требуется установка компенсаторного бака, в котором собираются избытки воды.
Гидроаккумулятор выполняет защитные функции в системе водоснабжения, компенсируя перепады давления в сети при включении и выключении насоса. Так удаётся избежать гидравлических ударов, сокращающих срок эксплуатации системы. Кроме того, насосное оборудование не может работать непрерывно, поэтому важно иметь запас воды на случай внезапного отключения электричества или поломки насоса.
Одновременно гидробак поддерживает достаточный напор в системе во время простоя насосного оборудования. Пока давление в сети не упадёт до критической отметки, насосы отдыхают – нет необходимости запускать их всякий раз, когда кто-нибудь открывает кран. Чем меньше включений и выключений, тем дольше прослужит насос. Разумеется, не все гидроаккумуляторы одинаково эффективны на своём посту – важно правильно подобрать агрегат и аксессуары к баку с учётом характеристик насосного оборудования, количества водоразборных точек и расчётного расхода воды в системе.
В Интернете можно найти формулы для определения оптимального объёма водонакопительного резервуара, но иногда в методику расчёта требуется вносить поправки на условия эксплуатации. К примеру, при частых перебоях электроснабжения объём сосуда подбирают с запасом – но ровно настолько, чтобы не допускать застоя воды. Если у вас не хватает знаний и опыта, чтобы учесть все нюансы и выполнить монтаж гидробака собственными силами, обратитесь за помощью к специалистам.
Всё дело в мембране: конструктивные отличия гидроаккумуляторов и расширительных баков
Поначалу компенсационные баки делали открытыми, но позже оказалось, что такое инженерное решение создаёт новые проблемы. Во-первых, вода постоянно испаряется, и её потери нужно восполнять. Во-вторых, никто не отменял коррозийное действие кислорода. В-третьих, в открытых контурах труднее контролировать напор. Наконец, монтаж бака вылетает в копеечку, так как конструкцию приходится утеплять.
Появление прочных и эластичных мембранных материалов подсказало выход из инженерного тупика, сделав возможным изготовление закрытых расширительных баков, не пропускающих кислород. Аналогичным образом были решены задачи поддержания постоянного уровня воды и регулировки давления. Кроме того, закрытая конструкция упростила монтаж и сервисное обслуживание расширительных баков – отныне агрегат можно устанавливать не только в верхней точке системы, а там, где вам удобнее.
Диафрагменная мембрана делит ёмкость компенсационного бака на две части. Верхний отсек заполняют теплоносителем, а в нижний закачивают воздух, плотно прижимающий диафрагму к стенкам резервуара. Увеличение объёма теплоносителя при нагревании сжимает воздух, пропуская воду в верхний отсек бака.
Гидроаккумуляторы также оснащены мембранами, но их форма и расположение совершенно иные. Внутри сосуда помещается баллонная мембрана, похожая на грушу, которая крепится между фланцами, исключая контакт воды с внутренней поверхностью резервуара. Именно поэтому недопустимо использование расширительных баков в системах водоснабжения: если питьевая вода соприкасается со стенками резервуара, её качество окажется неприемлемым – к примеру, из-под крана может потечь ржавая вода.
Пока напор поступающей воды не уравновесит давление воздуха между стенками сосуда, мембрана расширяется, стремясь заполнить всю ёмкость гидроаккумулятора. Давление воздуха регулируется ниппелем. В верхней части сосуда располагается патрубок, к которому подключают воздухоотводчик и предохранительный клапан.
Поскольку мембраны расширительных баков и гидроаккумуляторов функционируют в разных условиях, требования к материалам будут различны. Так, для диафрагменной мембраны важна термостойкость, поскольку температура воды в системах отопления достигает 90°C.
Для баллонных мембран в приоритете динамическая эластичность и стойкость к частому повторению растяжений и сжатий – от 5 до 15 циклов в час в штатном режиме. Поскольку мембраны гидробаков контактируют с питьевой водой, их изготавливают из пищевой резины с минимальной диффузией. Устойчивость к тепловому воздействию не имеет особого значения – температура воды в сетях холодного водоснабжения не превышает 30°C.
Какая мембрана лучше?
По свойствам мембран можно сделать вывод о допустимых сферах применения агрегатов. Если установить мембранный гидроаккумулятор в систему отопления, баллонная мембрана быстро выйдет из строя. Зато расширительные баки с успехом применяются в автоматических противопожарных установках в качестве сосудов для огнегасящих жидкостей или модулей порошкового пожаротушения.
Для изготовления мембран используют разные материалы:
- NATURAL – натуральный каучук, совместимый с технической и питьевой водой; отличается большой динамической эластичностью, хотя по
www.teplomatica.ru
Баки расширительные (мембранные, гидроаккумуляторы), конструкция
Системы отопления и водоснабжения автономного типа – это очень удобные и надежные конструкции. Для их бесперебойной работы, помимо прочего, требуется наличие мембранного расширительного бака и гидроаккумулятора. Разница между ними заключается в некоторых конструктивных особенностях и области применения. Бачок расширительный используется преимущественно в отопительной системе дома. В отличие от него гидроаккумулятор применяется преимущественно для систем водоснабжения.
Устройство и принцип работы расширительного бака
Даже люди, имеющие определенный опыт в монтаже распространенных систем отопления, далеко не всегда могут правильно объяснить, для чего нужен бак расширительный. На самом деле это один из самых важных элементов всей отопительной конструкции. Главная его задача заключается в приеме излишков теплоносителя в тех случаях, когда он увеличивается в объеме. Таким образом, расширительный бак защищает трубопровод и используемые краны внутри дома от разрыва.

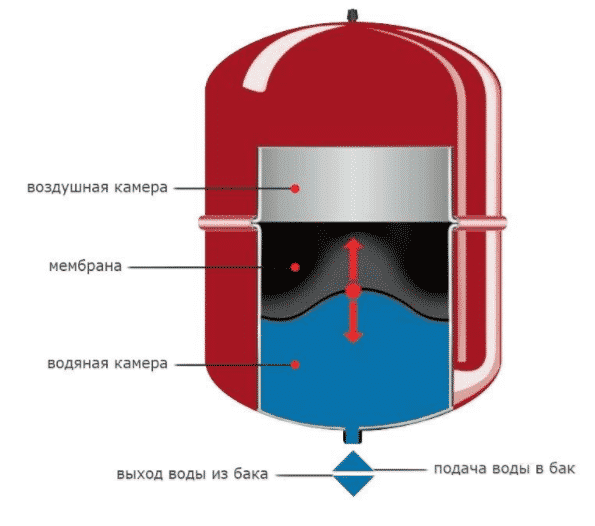

Устройство типичного расширительного бака максимально простое. Он состоит из корпуса, внутри которого расположена плотная резиновая мембрана. Последняя разделяет корпус на две камеры – воздушную и водную. Подача и выход теплоносителя в бак и обратно из него осуществляется посредством шлангов.
Принцип работы расширительного бака также довольно понятный. Каждый раз при увеличении температуры теплоносителя на 10 °C, его изначальный объем возрастает примерно на 0,3 %. В результате того, что жидкость не поддается сжиганию, образуется излишнее давление, которое применяемая система обязательно должна компенсировать. Именно роль компенсатора и играет расширительный бак

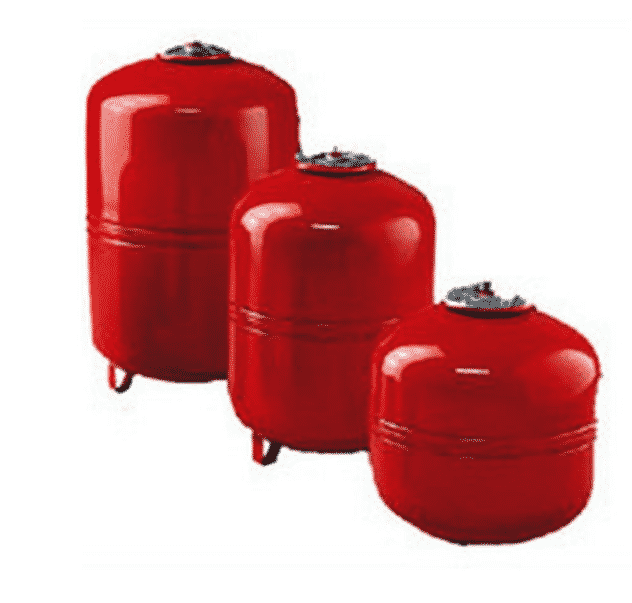

Виды и описание мембранных расширительных бачков
Разные по своей конструкции отопительные системы оборудуются разными расширительными бачками. В зависимости от своих конструктивных особенностей и области применения расширительные приборы делятся на следующие виды:
- расширительные баки непосредственно для открытого типа отопления – применяются исключительно в системах, не оборудованных циркуляционными насосами. Такие устройства имеют несколько существенных недостатков, главным из которых является возможность попадания воздуха внутрь бака. Это приводит к образованию коррозии и ускоренному испарению теплоносителя;
- расширительные баки для отопления закрытого типа – устанавливаются в конструкциях, оборудованных циркуляционными насосами. Такие емкости могут оснащаться эластичной резиновой мембраной. Расширительные баки закрытого типа могут оснащаться съемной и несъемной мембраной. Приборы второго типа более популярны ввиду их низкой стоимости. Вместе с тем, расширительные бачки со съемной мембраной гораздо более практичны, так как при работе в них может образоваться большее давление. Кроме того, поврежденную съемную мембрану в приборе всегда можно заменить. В продаже встречается горизонтальный и вертикальный расширительный бак – эта особенность говорит о способе монтажа прибора в конструкцию отопительной системы.
Как показывает практика, все больше владельцев частных домов переходят на баки для отопления закрытого типа. Это обусловлено их более высокой надежностью, выносливостью и легкостью в обслуживании.
Выбор расширительного бака для отопления – на что обращать внимание?
Перед тем, как подобрать расширительный бак, следует произвести все нужные для монтажа и применения расчеты. При этом крайне важно учитывать тот факт, что при наличии большого количества теплоносителя при его нагреве объем жидкости будет увеличиваться, в связи с чем емкость бака должна быть достаточно большой, плюс иметь определенный запас. Как правило, для одноэтажного дома оптимальным вариантом станет купленный расширительный бак, вместимостью 80 литров. Если используемая отопительная система функционирует в двухэтажном доме, то для ее обустройства следует подбирать объем расширительного бака, который равен или немного больше 100 л. В случае если нужно обустроить систему отопления для достаточно крупного двухэтажного здания, то лучше выбирать бак, объемом 150 литров.
Еще один важный фактор, который обязательно нужно учитывать – это максимальное давление, которое создается внутри расширительного бака. С учетом этой особенности, чем выше этот параметр, тем выше создаваемое давление, значит, тем меньших объемов может быть бак. Исходя из этого, для двухэтажного дома подойдет бак, емкостью 50 литров, а для одноэтажного жилого здания средних размеров – емкость, объем которой составляет 24 литра.
Расчет требуемых параметров достаточно сложный, поэтому, покупая мембранный бак расширительный, лучше всего посоветоваться со специалистом. В других случаях можно воспользоваться специальной формулой. В ней главной величиной выступает объем всего циркулирующего в доме теплоносителя. Перед тем, как рассчитать основной параметр, потребуется вычислить мощность используемого котла и всех имеющихся в доме отопительных приборов. На практике берутся приблизительные значения, при которых мощность радиатора составляет 10,5 л/кВт, мощность подогреваемого пола – 17 л/кВт, и мощность конвектора – 7 л/кВт.
Таким образом, покупая баки мембранные, следует принимать во внимание площадь дома и объем циркулирующего в его отопительной системе теплоносителя.Гидроаккумулятор – конструкция и принцип действия прибора
Гидроаккумулятор – это устройство, функция которого заключается в поддержании стабильного давления в системе водоснабжения дома. Очень часто компании-производители и продавцы называют гидроаккумуляторы мембранными баками. Как и в случае с расширительными бачками, внутри гидроаккумулятора также расположена резиновая мембрана, или, как ее еще называют, груша для гидроаккумулятора, разделяющая устройство на водную и воздушную камеры. В подавляющем большинстве случаев в конструкцию гидроаккумулятора также входит манометр и специальное отверстие, которое необходимо для бесперебойной подачи жидкости.
Вода попадает непосредственно в систему водоснабжения под воздействием предусмотренного насоса. Как только давление в гидроаккумуляторе становится максимальным, используемая система в автоматическом режиме отключает насос и прекращает подачу воды.
Со временем вода, наполнявшая гидроаккумулятор, расходуется, что приводит к понижению давления. После того, как этот показатель перешагнет минимально допустимую отметку, система автоматически запускает насос, и вода начинает циркулировать, пока давление вновь не возрастет до максимально допустимой отметки.
Для чего нужен гидроаккумулятор в системе водоснабжения?
Если в конструкции системы водоснабжения предусмотрен гидроаккумулятор, то включение и отключение используемого в ней насоса осуществляется лишь в тех случаях, когда появляется необходимость наполнения бака достаточным количеством воды. Наличие гидроаккумулятора также позволяет:
- продлить сроки применения скважинного насоса;
- защитить систему от гидроударов;
- поддерживать стабильное давление внутри системы;
- защитить элементы используемой системы водоснабжения от возможных поломок.
Наличие гидроаккумулятора для водоснабжения коммерческого или жилого здания просто необходимо. Этот прибор существенно увеличивает сроки эксплуатации основных элементов системы и экономит немалое количество электроэнергии.

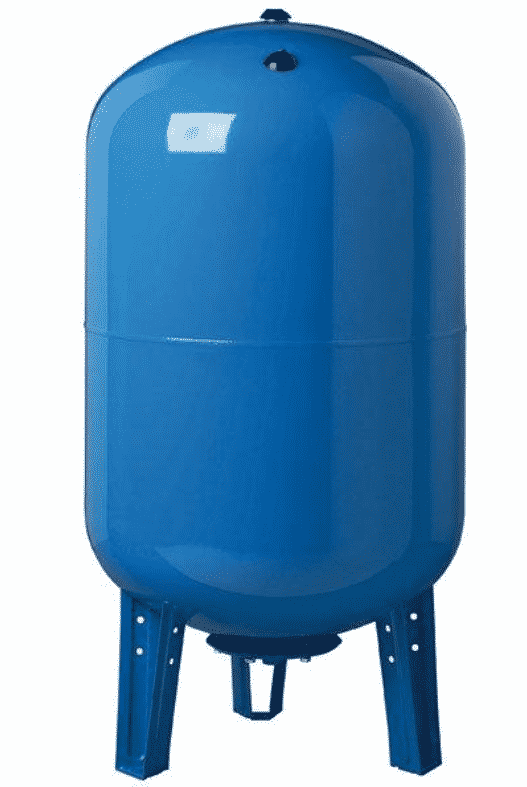

Виды и особенности гидроаккумуляторов
По способу монтажа и отведения устройств от накапливаемого воздуха, имеющиеся в продаже гидроаккумуляторы делятся на такие виды:
- вертикальные гидроаккумуляторы – в такого рода устройствах воздух скапливается в их верхних частях. Для отведения воздуха в них применяется специальный ниппель;

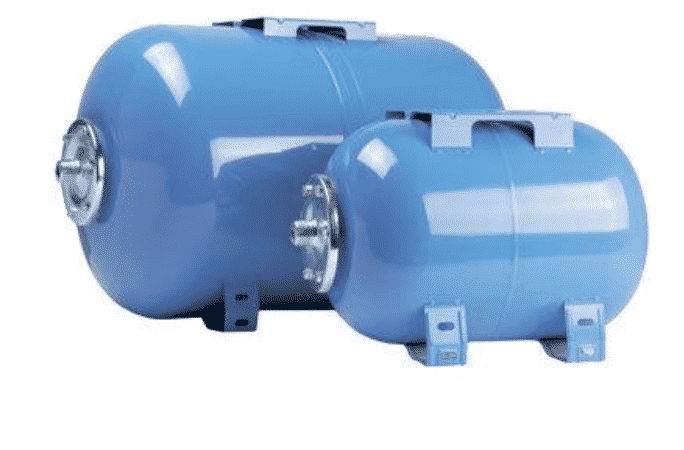

- горизонтальные гидроаккумуляторы – в приборах этого типа отведение воздуха осуществляется немного другим путем. Для этого необходимо воспользоваться ниппелем, шаровым краном и канализационным сливом.
Помимо метода установки производимые гидроаккумуляторы делятся между собой по предназначению. По этому фактору различают такие виды приборов:
- синие гидроаккумуляторы – такие емкости предназначаются для холодной воды. Мембраны в них изготовлены из безопасной для здоровья специальной пищевой резины;

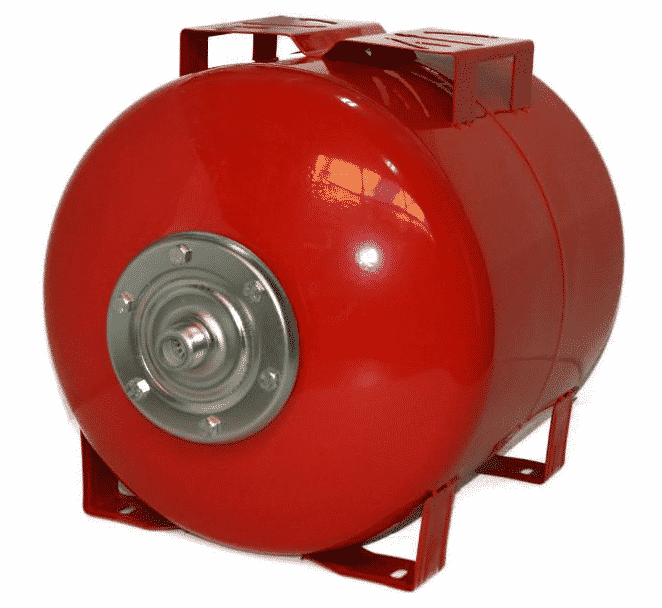

- красные гидроаккумуляторы – применяются для горячей воды. Мембрана в них изготавливается из других, более устойчивых к высокой температуре материалов.
Такого рода классификация позволяет выбрать подходящий мембранный бак для станции насосной станции в частном доме или любом другом здании.
Как выбрать гидроаккумуляторы для водоснабжения?
Водоснабжение частного дома во многом зависит от правильно подобранного гидроаккумулятора. При покупке устройства нужно обратить внимание на такие факторы:
- вид прибора – в продаже встречаются гидроаккумуляторы мембранного и баллонного типа. Основная разница между ними заключается в том, что внутри баллонных устройств вся жидкость находится внутри каучуковой мембраны. В то же время мембранные баки для водоснабжения изготовлены таким образом, что вода в их внутренней полости контактирует с металлическими стенками емкости, что со временем приводит к появлению коррозии;
- метод установки – существенной разницы между горизонтальными и вертикальными гидроаккумуляторами нет, поэтому при покупке следует учитывать удобство размещения устройства в той, или иной части жилого здания. Кроме того, не следует забывать, что время от времени внутри бака накапливается воздух, и при его отведении более удобными в обслуживании оказываются вертикальные гидроаккумуляторы;
- объем бака – это крайне важный критерий, так как от него зависит, будет ли хватать воды для определенного количества жителей частного дома. На практике для трех взрослых потребителей воды хватит гидроаккумулятора, объемом не менее 24 литров, а для восьми потребителей понадобится бак, емкостью около 65 литров. Для десяти проживающих в доме взрослых потребителей потребуется бак, объемом от 100 литров.
Как подключить гидроаккумулятор?
Установка гидроаккумулятора в выбранной части дома следует производить с учетом всех рекомендаций производителя устройства. Крепление бака должно осуществляться с применением плотных резиновых прокладок, которые будут принимать на себя создаваемые устройством вибрации. Также следует учесть уровень шума, который образуется при работе применяемого гидроаккумулятора. Чтобы прибор не мешал нормальной жизни людей в доме, для его установки лучше всего выбрать небольшое отдельное помещение. При этом следует предусмотреть свободный доступ к нем на тот случай, если понадобится ремонт емкости.

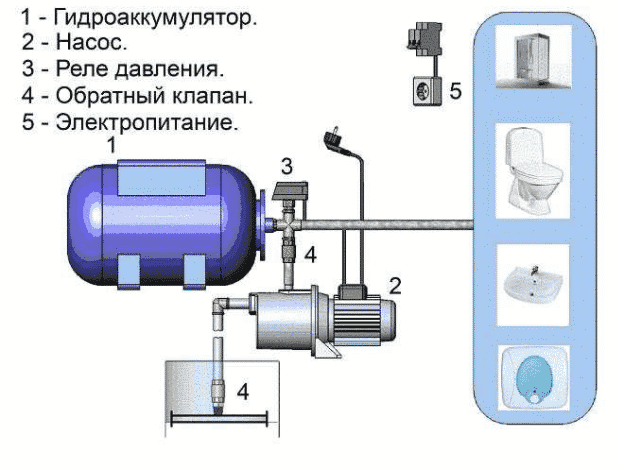

Подключение установленного гидроаккумулятора к трубопроводу осуществляется при помощи резиновых переходников. При этом нужно учитывать, что диаметр имеющейся подводки не должен быть меньшим на выходе используемой гидросистемы. Для подключения к прибору каждой из труб используется специальный фланец гидроаккумулятора – его наличие позволяет более надежно установить прибор в систему водопровода.
Применять новый бак следует особенно осторожно. Непосредственно перед заполнением бака его мембрану нужно полностью очистить от попавшего к ней воздуха. Для первого наполнения гидроаккумулятора нужно уменьшить напор воды, так как от длительного хранения устройства в магазине его мембрана могла сильно слежаться.
Регулировка гидроаккумулятора
Регулировка проводиться с учетом допустимого для него напора. Для этого потребуется снять колпачок золотника, и установив вместо него манометр. Если внутри бака окажется меньше воздуха, чем нужно, то его место заполнит вода, что непременно скажется на показателе напора воды.
Для нормальной работы имеющейся в доме техники давление в гидроаккумуляторе должно составлять около 2,5 атм. Такого показателя давления вполне хватит для одноэтажного жилого здания, однако, если бак был установлен в двухэтажном доме, то для эксплуатации прибора давление в нем потребуется увеличить.В большинстве случаев регулярна настройка гидроаккумулятора не требуется – вполне достаточно одноразового подключения бака перед его дальнейшей эксплуатацией. Все последующие наполнения емкости водой можно производить под нормальным напором жидкости.
Похожие записи
comments powered by HyperCommentssadovij-pomoshnik.ru
Чем отличается гидроаккумулятор от расширительного бака?
Дата публикации: 20.06.2017 19:35
Мембранные баки делятся на два основных типа.
ПЕРВЫЙ ТИП:
Расширительные баки для отопления, которые применяются в закрытых системах отопления и предназначены для компенсации избыточного объема теплоносителя в отопительных системах, образующегося за счет теплового расширения. При нагреве котла жидкость-теплоноситель в нем расширяется, вследствие повышения температуры. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10 °С. Поэтому при увеличении температуры на 70 °С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому объему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные баки для систем отопления.
ВТОРОЙ ТИП:
Гидроаккумулятор (мембранный бак) в системе водоснабжения выполняет три основные функции.
- Прежде всего, это накопление воды и обеспечения требуемого напора. А так как большинство насосов как погружных, так и поверхностных имеют ограничения по количеству включений в час, то именно эта особенность гидроаккумулятора и является ключевой, позволяющей насосу включаться не каждый раз при открытии водопроводного крана, а только по мере опустошения гидроаккумулятора.
- Второй ключевой функцией гидроаккумулятора является предотвращение системы от гидроударов. Гидроудар возникает в трубопроводах при внезапном отключении или включении насоса, быстром закрытии крана, что может привести к разрушению трубопроводов, резьбовых соединений или сантехнических устройств.
- И, наконец, третья функция гидроаккумулятора – это поддержание резервного количества воды в системе, позволяя, тем самым, пользоваться некоторое время водой даже в случае отключения электричества, что очень удобно в загородных домах.
Внешне гидроаккумуляторы очень похожи на расширительные баки систем отопления. Однако назначение и условия эксплуатации у них другие, следовательно, есть и конструктивные отличия.
Главные отличия гидроаккумуляторов от расширительных баков заключаются в материале мембраны, а также особенностях расположения воздушной и водяной камер.

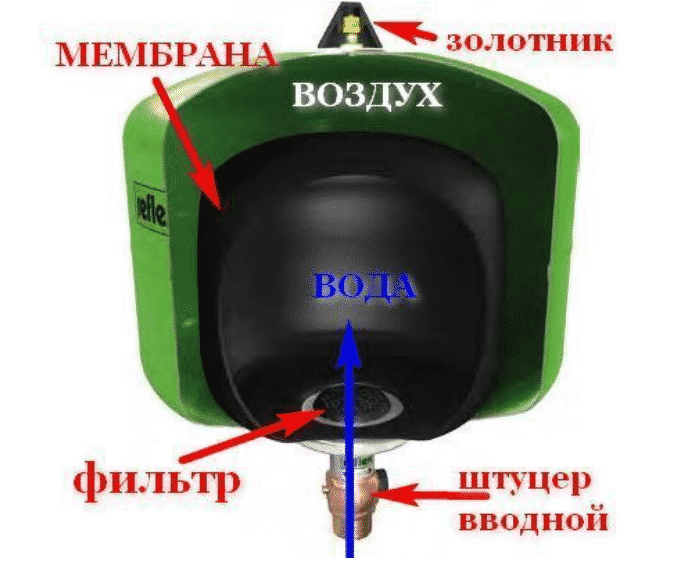

Гидроаккумулятор представляет собой железный бак с находящейся внутри “грушей” (мембраной) с водой, на которую под давлением давит воздух, находящийся между корпусом и мембраной. А расширительный бак для отопления разделен внутри резиновой мембраной на две полости: одна из них заполняется теплоносителем, а другая — воздухом. Именно поэтому недопустимо применение отопительных расширительных баков для систем водоснабжения, так как вода в системе водоснабжения не должна соприкасаться со стенками бака – в противном случае, с Вашего крана потечет ржавая вода.
Мембрана является одним из основных элементов, влияющих на работоспособность и надежность баков. Именно назначение баков определяет выбор мембраны. Внешне мембранные баки для системы отопления и водоснабжения очень похожи и зачастую этим пользуются недобросовестные продавцы, подсовывающие покупателю вместо гидроаккумулятора для водоснабжения расширительный бак для отопления. А ведь именно правильный выбор мембраны во многом определяет надежность и долговечность работы всей системы.
В системах отопления расширение жидкости, а следовательно, и нагружение мембраны происходит медленно, и в течение всего времени работы системы меняется незначительно. Однако температура эксплуатации может достигать +90 °С. Поэтому главным критерием для выбора материала мембраны для расширительного бака системы отопления является стойкость к температуре и долговечность. В системах холодного водоснабжения влияние температуры не так важно, так как температура воды в системе не может превышать 30 °С. Главным является динамическая эластичность мембраны, т.к. система может включаться несколько раз в час и быстро нагружаться. При нормальной работе частота ее срабатывания составляет от 5 до 15 раз в час. Конечно, такой режим работы требует надежной, эластичной мембраны, выдерживающей большое количество циклов. В качестве материала для мембран гидроаккумуляторов используют пищевую резину. Гидроаккумуляторы представляют собой важную часть в системе водоснабжения. От правильного выбора гидроаккумулятора, его оптимального объема зависит расход энергии насосом, его износ и бесперебойная работа.
ЧТО ТАКОЕ ГИДРОАККУМУЛЯТОР?
Это металическая емкость, внутри которой находится резиновая груша из пищевой резины. Фартук мембраны закреплен между фланцами с помощью болтов. В верхней части бака имеется тяга с патрубком, закрепленная гайкой. Патрубок служит для установки предохранительного клапана и воздухоотводчика.
Если бак у Вас имеет емкость, например 100 литров, то максимальное количество воды в нем будет ровно 1/3 от общего объема, т.е. 33 литра. Эта пропорция верна и для баков с другими объемами. Остальные 2/3 объема бака занимает воздух. Давление воздушной подушки может регулироваться с помощью ниппеля, закрытого пластиковой крышкой.

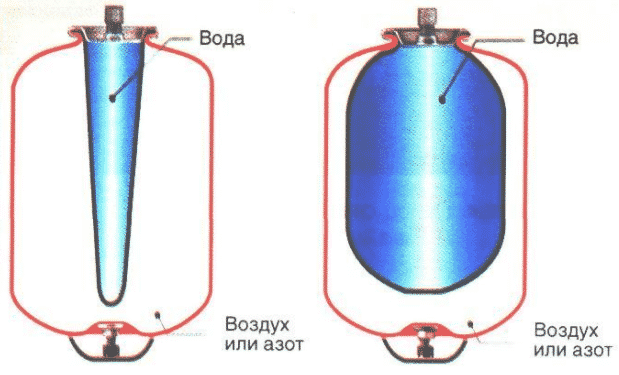

При подаче под давлением воды из скважины в гидроаккумулятор, мембрана, присоединённая к водопроводу, начинает увеличивается в объёме. За счёт этого воздух, который находится между мембраной и металлическими стенками бака, начинает сжиматься, создавая еще большее давление. Реле давления, установленное на заданный уровень, при достижении этого давления, размыкает контакты подачи электроэнергии на насос и он перестаёт качать воду в бак.
В результате получается железный бак с находящейся внутри “грушей” с водой, на которую под давлением давит воздух, находящийся между корпусом и мембраной. Когда Вы откроете кран, воздух давит на мембрану и под давлением выталкивает воду из бака в кран. По мере расхода воды в мембране будет падать давление, накачанное насосом. И когда давление упадёт до определенного уровня (например, 1.5 атм.), на реле давления сомкнутся контакты подающие электроэнергию на насос, и он вновь заработает, и пока Вы пользуетесь водой - насос работает постоянно. После того, как Вы закрыли кран, насос будет продолжать рабо тать и набирать воду в гидроаккумулятор. Когда общее давление в системе станет (например) 2.8 атм., то реле давления отключит насос. И так пока Вы снова не откроете кран.
rusaquatech.ru
Расширительные баки и гидроаккумуляторы. Предназначение и принципы работы.
Расширительные баки и гидроаккумуляторы. Предназначение и принципы работы.
Расширительный бак - это один из необходимых элементов, который используется в отопительной системе.Расширительные баки бывают открытого и закрытого типа. Первые уже давно потеряли свою актуальность, поскольку имеют ряд существенных недостатков.Основные задачи расширительного бака, вне зависимости от его вида:
- Принимает в «себя» лишнюю воду, которая образуется в следствии нагрева. Как это происходит? Вода при нагревании имеет свойство расширяться и увеличиваться в объеме. И эту воду нужно куда-то деть, чтобы не повредить всю систему. Установив расширительный бак - вы решаете эту проблему.
- Компенсация давления. Итак, вода при нагревании увеличилась в объеме, тем самым создавая избыточное давление в системе. Чтобы ваши радиаторы и трубы обезопасить от гидроудара – устанавливают расширительный бак.
В двух словах об открытом баке:Устанавливают этот бак на самой высокой точке отопительной системы, а это влечет за собой некоторые неудобства. Всегда есть небольшой риск, что вода в баке может вытечь, поскольку это обычная емкость с крышкой.Не исключено и возникновение коррозии, поскольку происходит постоянный контакт с воздухом; вода может испаряться и необходимо будет ее доливать. Что представляет собой расширительный бак закрытого типа? Это стальной сосуд, внутри разделенный резиновой мембраной на две части. Поэтому его иногда называют мембранным баком. Одна из них, в процессе работы системы, заполняется той самой «лишней» водой, а вторая закачана газом на заводе-изготовителе. Снизу бак подключается к системе отопления, а сверху находится ниппель, через который закачивается воздух. В основном это баки красного цвета.
Принцип работы расширительного бака закрытого типа. Лишняя горячая вода поступает в бачок, расширяется в объеме, и сжимает при этом воздушную камеру бачка. Как только температура теплоносителя падает, мембрана выталкивает уже остывшую воду обратно в систему.
Почему бак закрытого типа предпочтительней?1.Не контактирует с воздухом, что исключает испарение теплоносителя и возникновение коррозии. 2.Можно установить где-угодно, в этом плане он не требователен, в отличии от бака открытого типа.
Какой объем расширительного бака нужен? Для этого вам нужно знать объем теплоносителя в системе ( в радиаторах, трубе и котле ) и умножить на коэффициент 0,08.
В интернет-магазине "Тубмарин" ы можете купить расширительный бак Элби, Спрут, Аквапресс Гидроаккумуляторы Гидроаккумуляторы применяются для водоснабжения. Они могут быть из стали либо из нержавеющей стали. Внешне он очень похож на расширительный бак для отопления. Это тоже емкость, внутри которой находится мембрана ( в виде груши) с водой. Между корпусом и мембраной находится воздух, который оказывает на нее давление.Гидроаккумулятор решает ряд задач:
- Защита системы от гидравлических ударов.При резком включении либо отключении насоса, при резком открытии или закрытии крана -гидроудар может порвать трубопровод и значительно сократить срок службы сантехнической арматуры.
- Наличие гидроаккумулятора продлит срок службы насоса, поскольку он будет включаться не при каждом открытии крана, а в случае падения давления в системе.
- Запас воды. Баки бывают разных объемов, выбор достаточно велик. Поэтому при отключении воды, у вас всегда будет запас для нужд семьи благодаря гидроаккумулятору.
Основное отличие гидроаккумулятора от расширительного бака - это материал мембраны и особенности расположения водяной и воздушной камер. Для расширительного бака используется техническая резина, которая выдерживает температуру до 90 градусов. А для гидроаккумулятора температурный режим не столь важен, как эластичность мембраны, поэтому применяют пищевую резину.
Так же у нас вы можете купить гидроаккумулятор для водоснабжения Элби, Аквапресс, Насосы +
Таким образом, наличие гидроаккумулятора для водоснабжения и расширительного бака для отопления - необходимые элементы.
tubmarin.com.ua
Гидроаккумулятор, расширительный бак. Выбор, подбор, расчет. Ремонт. Обслуживание. Схема. Устройство. Работа. Давление.
Гидроаккумулятор, расширительный бак. Выбор, подбор, расчет. Ремонт. Обслуживание. Схема. Устройство. Работа. Давление.
Гидроаккумулятор и расширительный бак предназначены для немного разных целей, но устроены практически одинаково, так что я объединил их в одной статье. Гидроаккумулятор предназначен для накопления воды в системе автономного водообеспечения, защиты системы от избыточного давления, исключения частого включения насоса. Расширительный бак устанавливается в систему отопления. Он защищает ее от избыточного давления, которое может возникать при расширении воды (или другого теплоносителя) от повышения температуры. Ключевым отличием гидроаккумулятора от расширительного бака является то, что расширительный бак должен работать при достаточной температуре, к гидроаккумулятору для холодной воды такие требования не предъявляются. Но зато для большинства гидроаккумуляторов высокие требования к качеству материала мембраны, так как они используются в подаче воды, которая может употребляться в пищу. Для расширительного бака такие требования менее критические.
Устройство, схема гидроаккумулятора / расширительного бака
Эти изделия устроены одинаково. Есть бак, который разделен на две зоны мембраной. В одну зону накачен воздух, в другой располагается вода или теплоноситель. К области теплоносителя подведены патрубки для монтажа к системе. К воздушной камере подключен обратный клапан для воздуха, такой, как в автомобильных шинах, для контрольных замеров давления и подкачки при необходимости. Мембрана выполняется из эластичного инертного материала, например, резины или специальных полимеров.
Вашему вниманию подборка материалов:
В се, что нужно знать об отоплении и климат-контроле Особенности выбора и обслуживания котлов и горелок. Сравнение топлива (газ, дизель, масло, уголь, дрова, электричество). Печи своими руками. Теплоноситель, радиаторы, трубы, теплый пол, циркуляцинные насосы. Чистка дымоходов. Кондиционирование
Необходимый объем гидроаккумулятора и расширительного бака
Нужно четко себе представлять, что объем этих устройств, который приводится в спецификации - объем самого бака. Жидкости в него помещается меньше. Объем жидкости зависит от давления.
Определиться с объемом расширительного бака довольно просто. Нужно понять, сколько воды (или антифриза) будет в Вашей системе отопления. Коэффициент теплового объемного расширения воды возьмем с запасом 6E-4. Таким образом, объем воды при нагреве от нуля до 100 градусов увеличится в 0.06 раза, то есть на 6%. Если в системе 100 литров воды, то избыточный объем будет 6 литров.
Теперь нам надо определиться с допустимым давлением теплоносителя в системе отопления. Пусть минимальное значение составляет X1, а максимальное X2. Обычно это 1.8 атмосферы и 2.4 атмосферы. Если давление в пустом расширительном баке составляет 90% от минимально допустимого для теплоносителя (пусть это X0), то [Необходимый объем расширительно бака, литров ] = [0.06 ] * [Объем теплоносителя в системе, литров ] / (([X0, литров ] + [1 ]) / ([X1, литров ] + [1 ]) - ([X0, литров ] + [1 ]) / ([X2, литров ] + [1 ])). Для нашего случая со 100 литрами носителя мы получим 36 литров. В данном случае больше - не меньше. Можно взять с запасом, но и такого объема будет достаточно.
Объем гидроаккумулятора зависит исключительно от максимального пикового расхода воды. Если в доме одновременно может работать один кран, то объем гидроаккумулятора должен составлять около 30 литров, если два крана - 60 литров, если 3 - 90, и так далее.
Давление в гидроаккумуляторе и расширительном баке
Пусть минимально допустимое давление в системе (отопления - для расширительного бака, водопровода - для гидроаккумулятора, когда срабатывает реле, и включается насос) составляет X атмосфер. Тогда в устройстве оптимальное давление в условиях отсутствия в нем воды (он пустой), должно составлять 90% от X. Проверять давление нужно, полностью слив воду. Иначе измерения ничего не дадут.
Вообще воздух из гидроаккумуляторов и расширительных баков может постепенно выходить. Но регулярная проверка достаточности воздуха затруднительна. Чтобы ее провести, нужно слить из устройства всю жидкость, что не всегда возможно. Но есть признаки, однозначно указывающие на то, что воздух вышел. Для гидроаккумулятора - это слишком частое включение насоса, для расширительного бака сильное изменение давления в системе при изменении температуры теплоносителя. Поэтому сразу после установки бака нужно измерить, на сколько процентов изменяется давление при полном прогреве носителя в системе, записать эту величину, а дальше следить, чтобы эта величина не слишком возрастала, подкачивать по мере необходимости. Для гидроаккумулятора нужно замерить время между включением насоса и его выключением, и тоже следить за тем, чтобы это время оставалось постоянным.
Ремонт
Распространенными неисправностями являются: поломка воздушного обратного клапана (ниппеля) и повреждение мембраны. Обратный клапан можно заменить, поставив от автомобильной шины. В большинство гидроаккумуляторов и баков они подходят. Повреждение мембраны можно устранить только в ремонтопригодных (разборных) устройствах. Я сам это пару раз успешно делал. Нужно разобрать бак, вынуть мембрану, тщательно ее вымыть и высушить, найти место повреждения, обезжирить, заклеить или завулканизировать его. При выборе клея обязательно обратите внимание на то, водостойкий ли он, эластичный ли, может ли он использоваться для повышенных температур (для расширительного бака), может ли контактировать с пищевыми продуктами (для гидроаккумулятора).
По материалам сайта: http://hw4.ru
