Чудо-печь на солярке или керосине своими руками. Печи на солярке своими руками


виды и особенности конструкций, пошаговое изготовление отопителей на солярке

Печь на солярке, изготовленная своими руками, особенно необходима для гаража. Покупные изделия стоят дорого. При наличии достаточных знаний и необходимых инструментов можно изготовить самодельные конструкции, которых существует множество вариантов. В зависимости от площади гаража устанавливаются изделия разных размеров: крупногабаритные и армейские мини-печи.

Принцип действия конструкции

Печка на солярке, сделанная своими руками, для гаража является оптимальным вариантом. В отличие от примуса, движение топлива идет по фитилю. Прибор используется в любых условиях. В качестве горючего материала применяется солярка или керосин.

Даже если в гараже существует другой теплоноситель, отопитель на солярке может использоваться как дополнительный источник тепла. Хорошо выполняет он и самостоятельную функцию. Кроме того, верхняя часть легко приспосабливается под варочную поверхность, на которой удобно расположить чайник или приготовить еду. Это обыкновенный усовершенствованный керогаз.

Покупные и самодельные изделия состоят из следующих деталей:

  • бака, который изготавливается съемным;
  • сменного блока с фитилем;
  • регулировочного винта;
  • горелки;
  • спирали;
  • отражателя;
  • дымохода.

Все детали располагаются в корпусе. Для этой цели используется бочка, металлические листы или газовый баллон.

В центральной части конструкции размещается горелка. Топливо поступает из бака, который располагается сзади, и самотеком попадает в фитильную чашу. Объем поступления регулируется болтом. После нагрева солярки и перехода ее в газообразное состояние пары поступают в камеру. В ее верхней части располагается спираль, нагрев которой достигает 800 градусов. Благодаря отражателю идет равномерное распределение тепла по гаражу. Продукты сгорания выходят через дымоход.

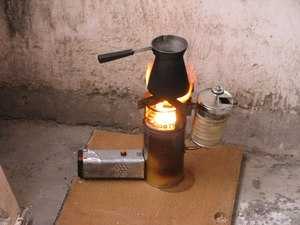

Чудо печь на солярке

Преимущества и недостатки

Печка на солярке для гаража имеет ряд преимуществ и недостатков.

К преимуществам относится:

  • равномерность распределения тепла;
  • легкость в обслуживании;
  • невысокая стоимость самодельного агрегата;
  • небольшой вес и малые габариты;
  • экономичность;
  • безопасность.

Недостатков немного, и к ним относится выделение неприятного запаха. Поэтому помещение требуется регулярно проветривать.

Техника безопасности

Кроме автомобиля, который легко воспламеняется, в гараже часто стоят горючие материалы.

Поэтому к дизельному агрегату предъявляются требования пожарной безопасности:

  • аппарат не устанавливается в местах со сквозняками;
  • нельзя допускать попадание в печь легковоспламеняющихся предметов;
  • каким бы ни было пространство в гараже, вокруг обогревателя всегда должно оставаться свободное пространство до полуметра;
  • подальше держать ветошь, пропитанную отработанным маслом;
  • нельзя располагать на печи вес больше 5 кг;
  • установка системы ведется на асбест, керамику или кирпич;
  • не допускается попадание воды в бак.

В гараже всегда должен присутствовать огнетушитель. Необходимо, чтобы объем выпускаемого газа превышал кубатуру гаража не меньше чем в 1,5 раза. Ему выделяется определенное место, к которому обеспечивается свободный доступ. Конструкция огнетушителя выбирается автоматическая и энергонезависимая.

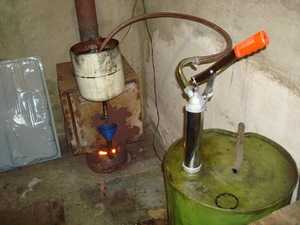

печь капельница

Изготовление печи своими руками

Для того чтобы сделать солярочный аппарат, используются различные подручные средства. Если требуется мини-конструкция, то изготавливается солярогаз своими руками, по подобию покупного изделия.

К разновидностям самодельных агрегатов относятся:

  • прибор, изготовленный из газового баллона;
  • печь из листов железа;
  • капельная конструкция.

Изготовленное своими руками устройство формируется под индивидуальные характеристики помещения и будет лучше подходить для гаража, чем покупное изделие.

Конструкция из газового баллона

Перед началом работы подготавливаются материалы и инструменты:

  • баллон объемом 50 л с толщиной стенок 1,5 см;
  • трубы для дымохода длиной 4 м;
  • резервуар для топлива объемом 8−15 л;
  • металлические уголки с боковой стороной 20 см;
  • болгарка;
  • напильник;
  • сварочный аппарат;
  • рулетка;
  • уровень;
  • дрель.

Основой изготовления конструкции служит газовый баллон. Принудительная подача воздуха отсутствует. Выбранный газовый баллон следует очистить от остатков газа. Для этого открывается вентиль. Затем емкость переворачивается и сливается конденсат. Для окончательного очищения полости в нее заливается вода, а затем полностью сливается.

Пошаговое изготовление следующее:

  1. От емкости отрезается верхняя часть вместе с вентилем.
  2. К нижней части привариваются ножки из уголков. Это будут камеры. Верхняя часть станет крышкой.
  3. Внизу вырезается отверстие для поддувала и устанавливается дверца.
  4. Внутрь баллона ставится емкость для топлива.
  5. Сверху формируется крышка с 2 отверстиями. Первое для дымохода, а через второе будет вестись заливка топлива.
  6. Поле сборки конструкции устанавливается дымоход. Располагается он строго вертикально.

Во время растопки заполнение баллона соляркой ведется на 2/3 объема, сверху кладется лист зажженной бумаги. При закрытой крышке начинается повышение температуры, и пары топлива загораются. В процессе работы добавление топлива не допускается.

Автономная Дизельная печь своими руками

Капельное изделие

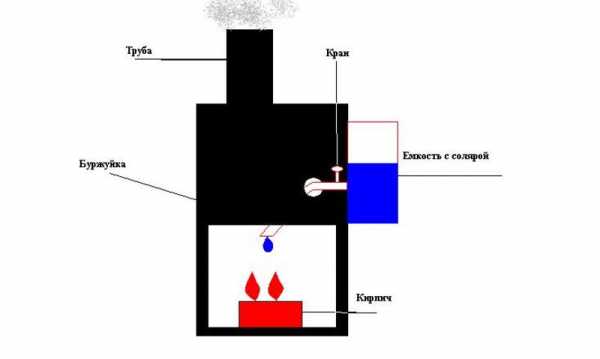

Для отопления гаража удачным вариантом является капельница. Для этого хорошо подходит медицинская грелка. Длина резинового шланга у нее составляет 2 м. В него вставляется Г-образная медная трубка длиной 1,5 м. Для регулировки подачи топлива резиновая трубка переламывается и фиксируется струбциной. В этом месте устанавливается регулировочный болт. Затем грелка вешается на стену.

В качестве емкости используется любая бочка. Сбоку в ней прорезается отверстие и устанавливается дверца. Рядом делается отверстие для трубы дымохода. В средней части баллона сверлится еще 1 отверстие для медной трубки.

В качестве фитиля используется ветошь или старые тряпки. Предварительно они смачиваются соляркой. Если конструкция больших размеров, то под ветошь устанавливается кирпич. В процессе работы оперативно регулируется величина жара.

Автономная дизельная печь подробная сборка

Агрегат из стальных листов

Такое изделие характеризуется небольшим весом. Компактное устройство удобно для приготовления пищи. К нему легко подключается водяное отопление.

В качестве материалов и инструментов используется следующее:

  • листы металла, толщиной 4 и 6 мм;
  • труба для дымохода — 4 м;
  • стальные уголки для ножек;
  • трубы для горелки;
  • листогибочный станок;
  • болгарка;
  • сварочный аппарат.

Состоит конструкция из 2 емкостей, соединенных между собой трубой, которая называется фитильной чашей. Через нее идет дымоотвод и поступает воздух. Изделие отличается надежной работой. Порядок его изготовления следующий:

  1. Верхняя емкость формируется из металла толщиной 6 мм. Здесь располагается дверца для регулировки подачи воздуха. Нагревательным элементом является труба и верхняя часть. Сверху для крепления оцинкованной трубы приваривается патрубок.
  2. Для низа верхней части изготавливается круг из 6 мм металла. Его диаметр составляет 352 мм. В нем сверлится отверстие 100 мм со смещением от центра на расстояние 110 мм. К кругу приваривается перегородка с параметрами в виде прямоугольника: 70х330 см. Снизу вставляется труба длиной 130 мм и диаметром 100 мм. В этой трубе, отступив 360 мм, изготавливается 48 отверстий. Их диаметр составляет 9 мм, и расположены они на расстоянии 6 мм друг от друга. К верхней части конструкции она не приваривается, а плотно вставляется.
  3. Снизу формируется топливный бак для солярки. Изготавливается он из металла 4 мм. К нему приваривается труба с отверстиями.

Существует множество конструкций печи на солярке для гаража. Необходимо выбрать оптимальный вариант. Изготовление лучше вести своими руками, предварительно ознакомившись с инструкцией. Это возможно сделать, если имеются необходимые материалы, инструменты и инженерные знания.

ПЕЧЬ на жидком топливе: ОТРАБОТКЕ, СОЛЯРКЕ, МАЗУТЕ и т.д. Waste oil HEATER!

oventilyacii.ru

Как сделать чудо-печь на солярке своими руками

С наступлением холодов возникает проблема отопления временных жилых или подсобных помещений, в том числе и гаражей. Но решить ее можно легко, установив чудо-печь на солярке, которая, обойдется недорого, и сделать ее можно самостоятельно. Такие печи могут работать, как на солярке, так и на керосине, причем расход топлива небольшой.

Какие бывают чудо-печи

Существует два основных вида чудо-печек на солярке, которые можно сделать самостоятельно:

  • Печь из баллона
  • Печь из стальных листов

Так же печь может быть капельной, которая выполняется из тех же материалов, которые указаны выше. Мы рассмотрим оба варианта.

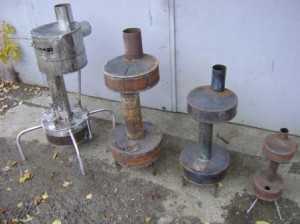

Вот несколько вариантов готовых самодельных печей:

Эта чудо-печь выполнена из металлических листовПечь капельная из баллона, вариант изготовления которой будет рассмотрен ниже

Печь из отработанного газового баллона

Работать такие печи могут, как на дизтопливе, так и на керосине. В зависимости от модели, печи могут работать, при полной заправке бака, от 6 до 30 часов непрерывно и иметь мощность от 1,7-6 кВт. Также печь на жидком топливе имеет множества преимуществ, вот лишь некоторые из них:

  • Во время эксплуатации не выделяются вредные и опасные газы и испарения.
  • Такую печь можно оставлять в работающем виде без присмотра, так как она безопасна.
  • Небольшой расход горючего материала вовремя работы.
  • Печь компактная, поэтому не займет много места.

Инструкция по изготовлению чудо-печи

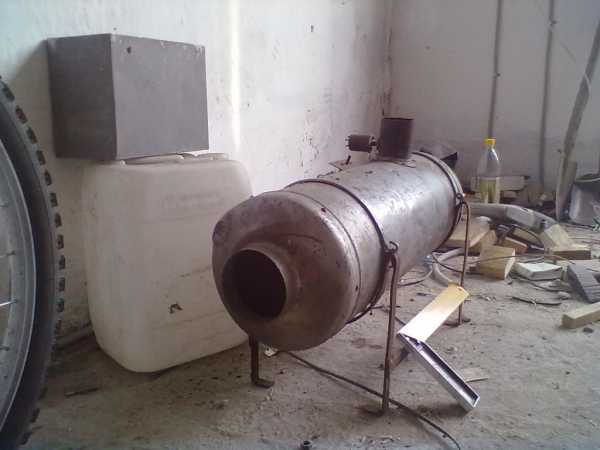

Самый простой способ изготовления самодельной печи на солярке — из газового баллона капельного типа, так как он найдется практически у каждого. На чертеже и пояснение к нему подробно показано, из чего будет состоять конструкция.

  1. Отработанный газовый баллон.
  2. Труба из стали диаметром 100 мм и толщиной 5 мм, через которую будут выводиться газы.
  3. Труба с такими же характеристиками для теплообменника.
  4. 4 мм лист из стали для перегородки между камерами сгорания и испарительной.
  5. Еще один лист тех же параметров для козырька над теплообменником для повышения нагрева трубы.
  6. Чаша испаритель.
  7. Соединительная муфта.
  8. Труба 0,5 дюйма для подачи топлива в камеру сгорания.
  9. Шаровой кран, с помощью которого будет регулироваться подача топлива.
  10. Огнеупорная труба для подачи топлива.
  11. Резервуар для хранения отработки. В качестве емкости можно использовать любой баллон с интегрированным игольчатым вентилем.
  12. Завихритель потока воздуха. Можно использовать 2 уголка шириной 55 мм, которые сварить между собой.
  13. Канальный вентилятор.

Этапы сборки

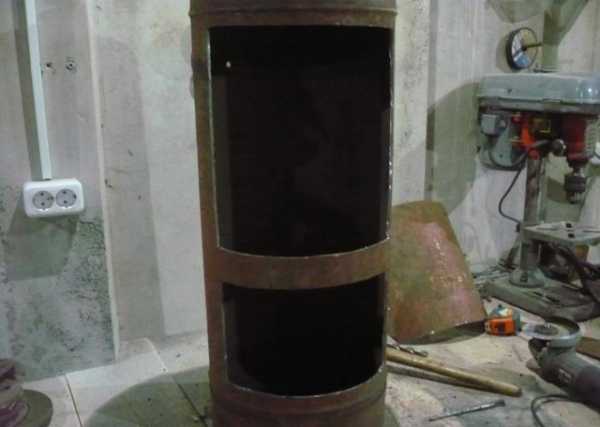

Работа с баком

Чтобы безопасно работать с баллоном, необходимо слить остатки газа и конденсат. Для этого необходимо открыть вентиль, а отверстие намазать мыльной пеной. Если пена перестала пузыриться, значит, все газы вышли. Затем скручиваем вентиль. На многих баллонах они не съемные. Тогда необходимо в днище просверлить небольшое отверстие и слить всю имеющуюся жидкость. После этого баллон необходимо промыть водой.

Затем в баллоне нужно сделать два отверстия: первое — 200 мм, второе — 400 мм, при этом между ними должна остаться перемычка в 50 мм. На фото показано, как они должны выглядеть. Отрезанные части не выбрасываем, они пригодятся в качестве дверей, которые необходимо будет приварить на петли к баллону.

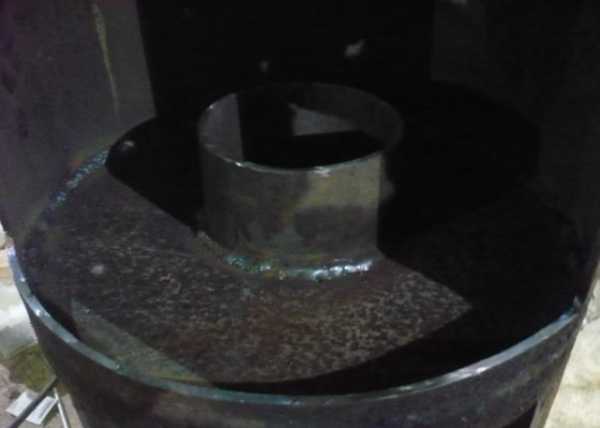

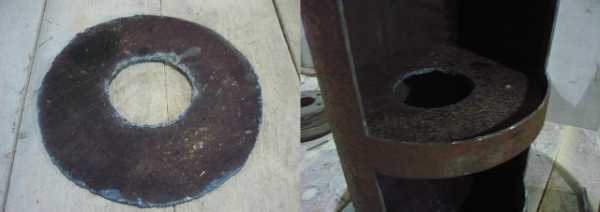

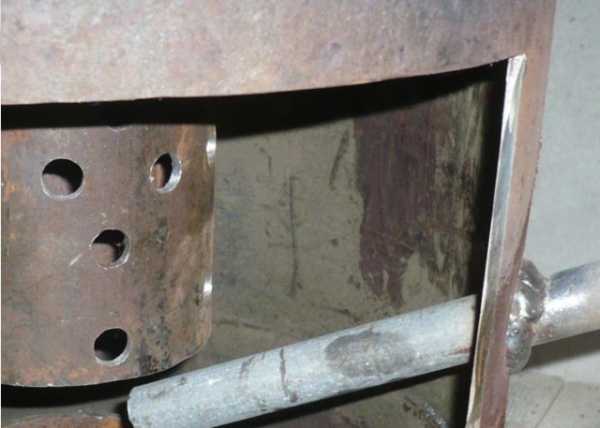

Разделяем камеры

Переходим к изготовлению перемычки, которая будет разделять камеру сгорания и теплообменник. Для этого нам потребуется лист, из которого нужно вырезать круг, так, чтобы он соответствовал внутреннему диаметру баллона (приблизительно 294 мм). Затем в самом кругу, в середине, вырезаем еще одно отверстие для трубы. Отверстие должно быть не менее 100 мм.

Делаем горелку

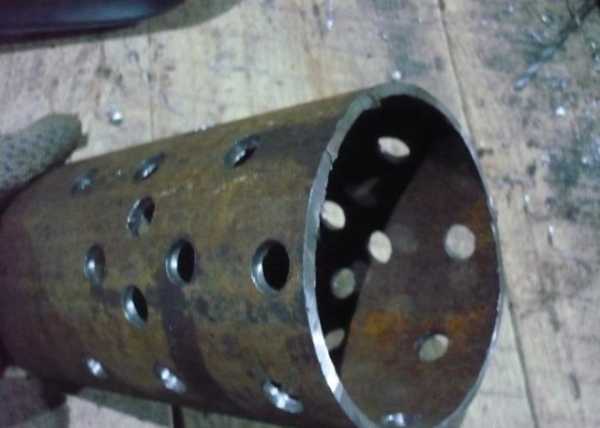

Берем трубу длинной 20 см и с толщиной 4 мм, и сверлим в одной части (нижней) отверстия диаметром 19 мм. После сверления, с внутренней стороны необходимо зачистить все заусенцы, иначе на них будет оседать копоть и сажа, что приведет к сужению внутреннего диаметра горелки.

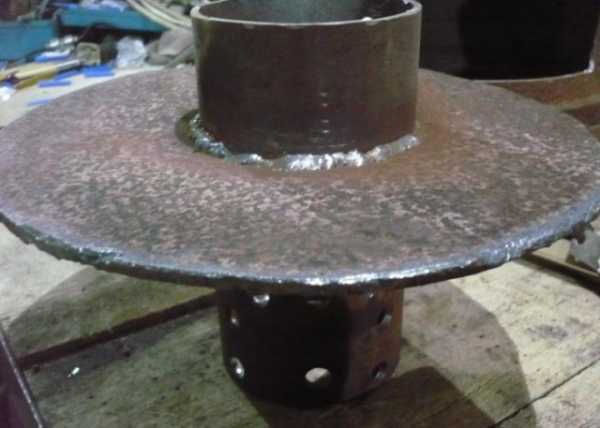

На эту трубу, надевается кольцо, которое вырезали из листа, и хорошо привариваем, чтобы не было отверстий.

После этого конструкцию нужно установить во внутрь баллона и тоже приварить по всему периметру.

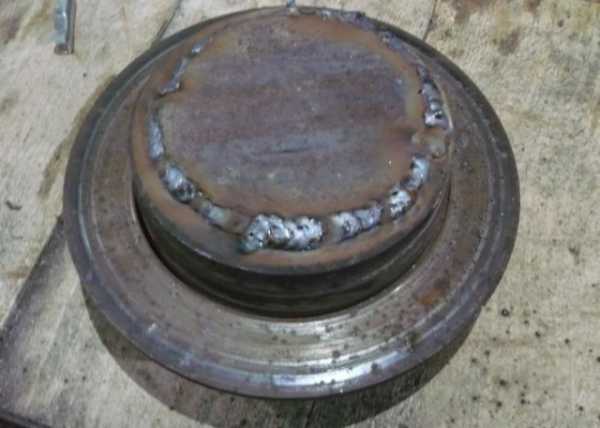

Делаем испарительную чашу

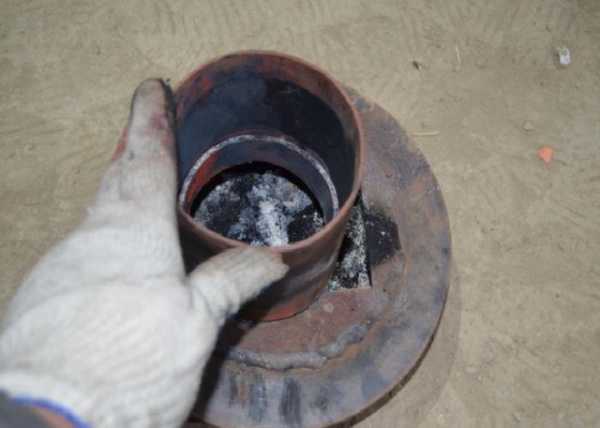

В качестве чаши можно взять любую емкость, которая имеет толстые стенки и не деформируется при высоких температурах, но проще всего использовать старый тормозной диск. Главное, чтобы он был выполнен из жаропрочных материалов, например чугуна. На диск необходимо наварить дно и крышку.

Наверху крышки наваривается штуцер, который будет объединяться с трубой горелкой посредством муфты наибольшего размера.

Делаем систему подачи топлива

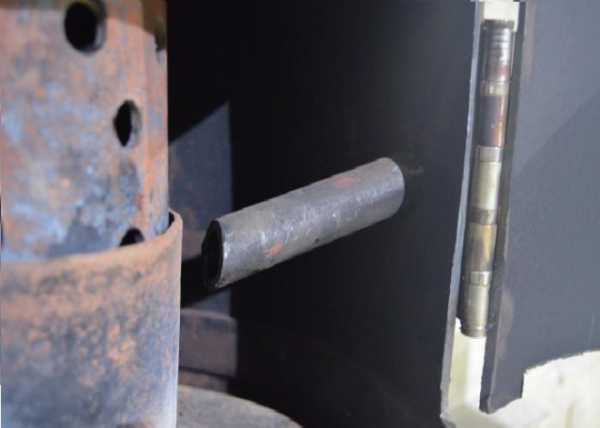

Чтобы сделать систему подачи топлива необходимо вставить на 0,5 дюйма трубу в отверстие под углом 40 градусов и приварить к корпусу чудо-печки. В каком месте сверлить отверстие для трубы, разницы нет, так как чашу можно повернуть в любую сторону.

Чтобы отметить дальность вылета, муфту необходимо опустить на окончание трубы.

Обрезаем трубу при помощи болгарки так, чтобы на конце получился носик. Такая форма будет способствовать более удобному поступлению топлива.

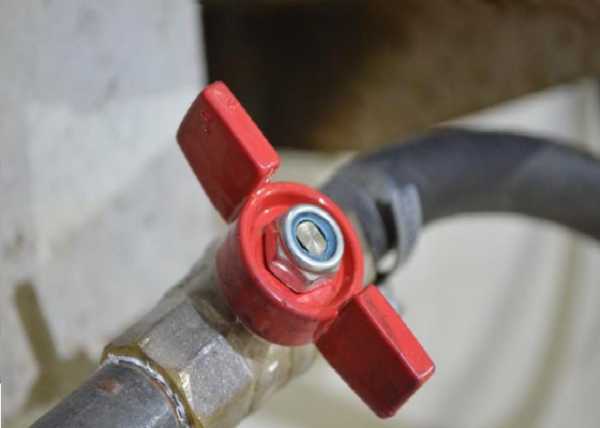

К трубке необходимо прикрутить кран, который предназначен для использования в случае поломки, для перекрытия подачи топлива.

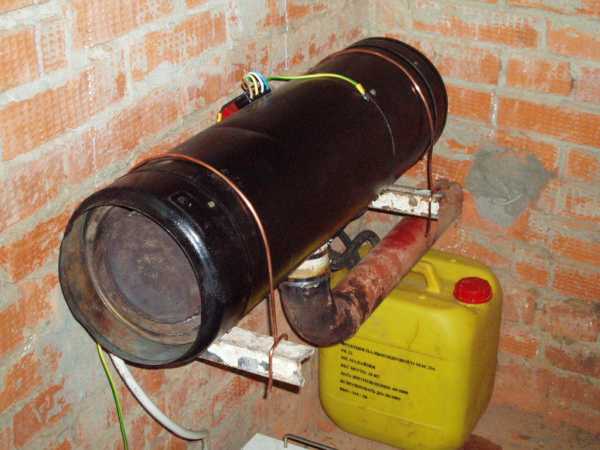

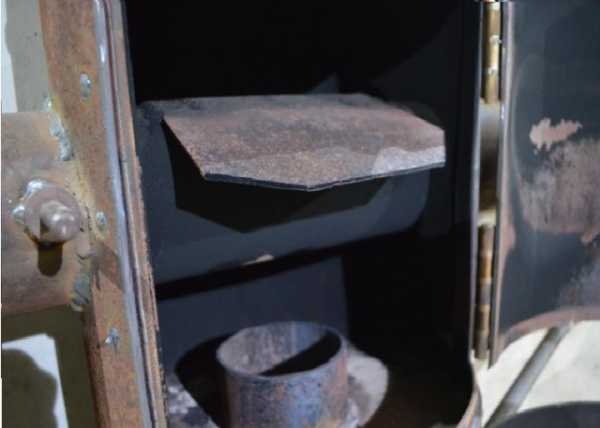

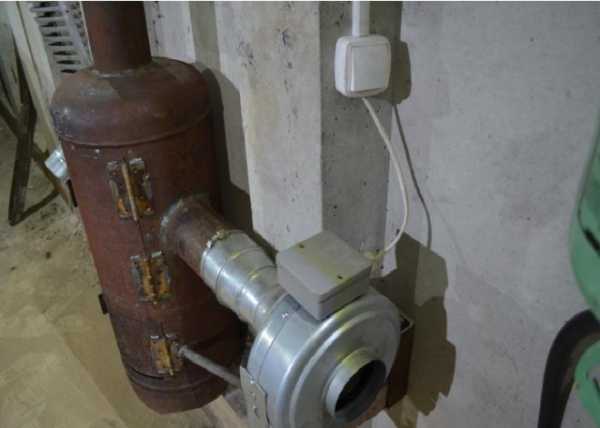

Делаем теплообменник

Трубу нужно врезать в корпус конструкции горизонтально. Затем на трубу сверху нужно приварить стальной лист, это будет отражающий экран.

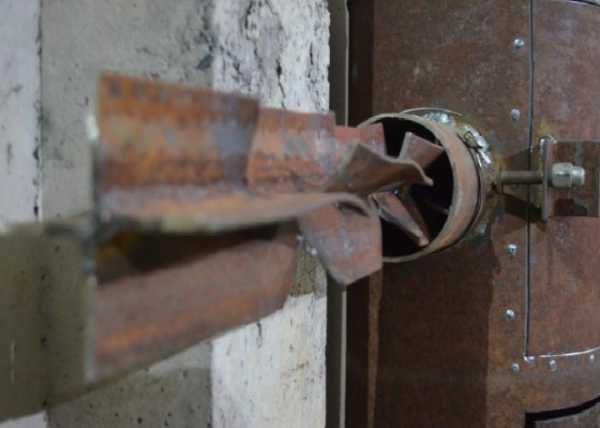

Для того чтобы прогонять воздух по теплообменнику используется завихритель, который необходимо вставить в трубу теплообменника. Сделать завихритель можно из 2-х, сваренных между собой, угольников, которые должны быть размером 300 на 50 мм.

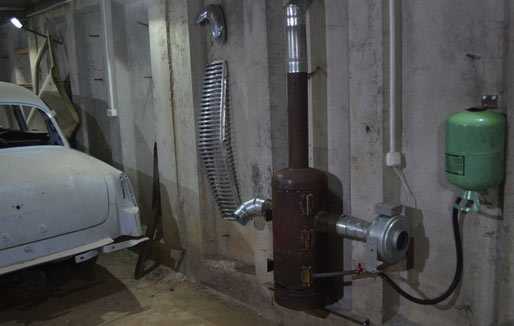

Самодельная печь на солярке готова, в итоге у вас должна получиться вот такая конструкция.

Так же делают печь на дизельном топливе или отработке. Для этого вам потребуется только сменить топливо.

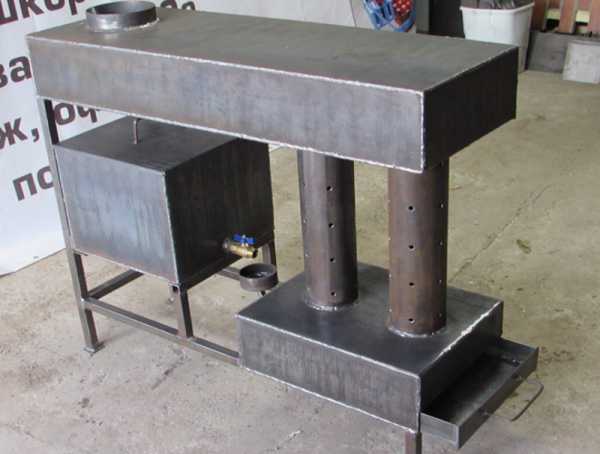

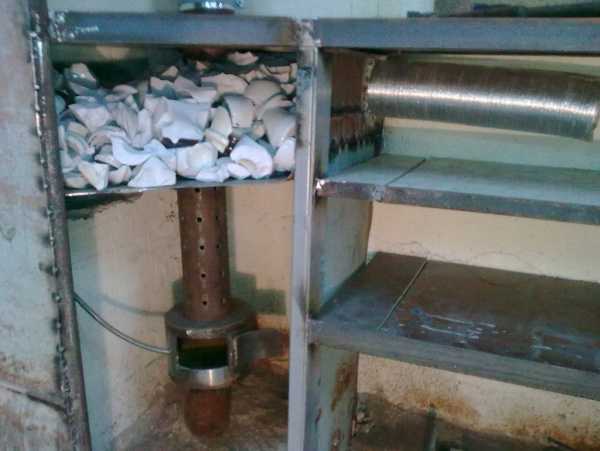

Печь из железных листов

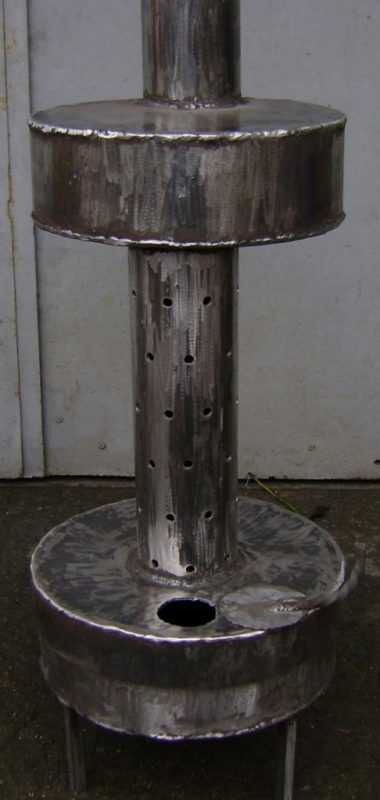

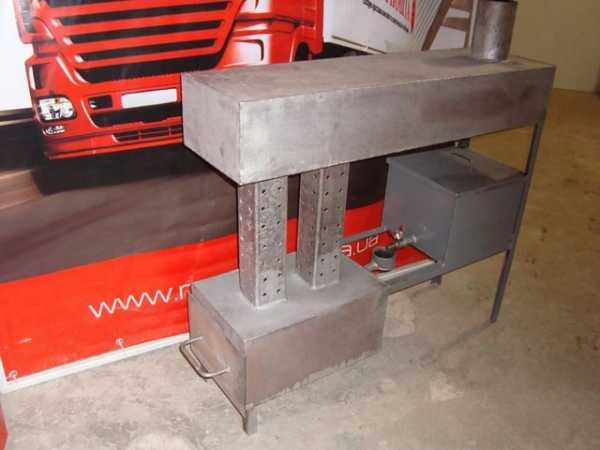

Кроме печи из газового баллона, печь можно сделать из железных листов, которая будет выглядеть так:

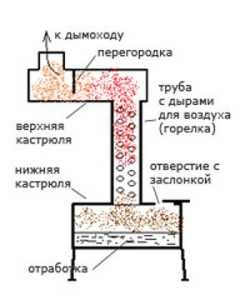

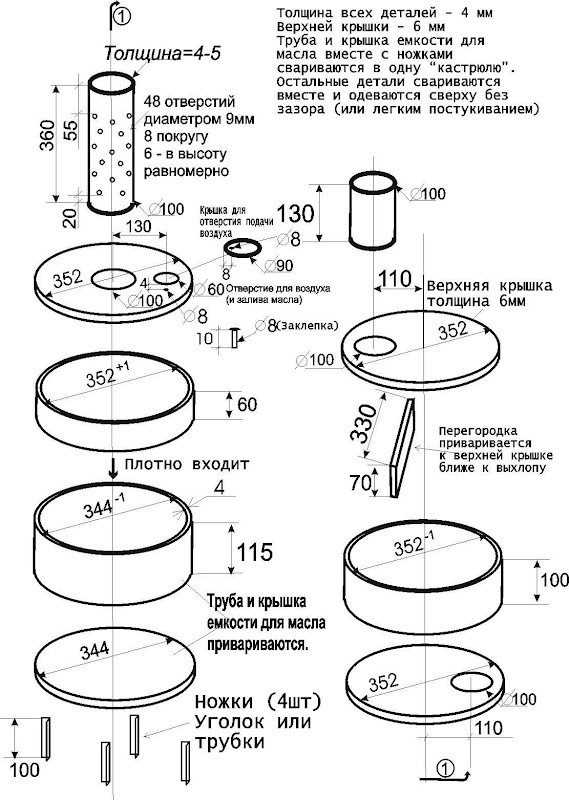

На чертеже подробно расписано, как можно сделать печь из железа. Форма может быть совершенно любой.Вырезать детали для печи удобнее при помощи болгарки, а для того, чтобы собрать конструкцию полностью потребуется сварка.

В первую очередь необходимо приварить ножки к дну резервуара для масла. Затем приваривается дно и резервуар.Далее вставляем верх резервуара с отверстием для трубы, который должен плотно входить в резервуар. Не забываем, что на верхней крышке, кроме отверстия для трубы, необходимо сделать дополнительное отверстие, куда будет вливаться солярка или другое топливо и делаем крышку для него. Трубу так же крепим с помощью сварки.

Верхний резервуар собираем в соответствии со схемой и тоже привариваем к трубе, а на его верху вваривается еще одна труба.Изготовление такой печи весьма простое и, если четко следовать схеме, то на ее изготовление уйдет минимум времени.

Простая и эффективная печь на солярке готова, теперь ее осталось только установить в помещении и проверить на работоспособность и качество сваренных швов.Установив в помещение одну из видов печей, вы всегда будете в тепле и при этом, вам не придется тратиться на топливо.

kladempech.ru

Печь на солярке своими руками

Печи, работающие на солярке, прекрасное решение для отопления небольшого дачного домика. Ведь приятно, когда в помещении максимально комфортно и уютно. Такая печь может выручить и в экстремальных случаях. Сырые дрова и отсутствие электричества вполне привычны для удаленных загородных участков. Печи на солярке разработаны для обогрева небольших помещений, где нет другого вида отопления. Такие печи не требуют потребления электроэнергии, большого запаса дров, подключения к газопроводу. Она полностью автономна. Небольшие габариты и небольшой вес позволяют взять ее с собой в туристический поход, установить в неотапливаемом гараже или мастерской. Печь на солярке можно использовать и для приготовления пищи.

Принцип работы

Объем бака печки на жидком топливе рассчитан на два литра солярки (керосина). Печь во время работы не выделяет сажу и дым. Только в момент розжига выделяется дым и вредные выхлопы. Поэтому розжиг рекомендовано производить на улице. Помещения, где используются эти печи, должны быть хорошо проветриваемыми.

Из топливного бака солярка в фитильную чашу поступает самотеком. Для дозирования количества топлива возможна его регулировка. В фитильной чаше солярка нагревается. Получается газообразная смесь, которая поступает в камеру горения. Здесь происходит сгорание газообразной смеси. В камере горения конструкцией печи предусмотрено компактное расположение элементов. Это позволяет топливу сгорать равномерно. В камере догорания в верхней ее части расположена спираль. Она может нагреваться до 800 градусов.

Современные печи на солярке и их производство подразумевает создание очень безопасной и экономичной конструкции, в камере догорания которой осуществляется полное сгорание горючих соединений.

У этой печи много плюсов. При постоянном горении эта печь не выделяет никаких газов и вредных паров. Горит и греет. Эксплуатация печи на солярке безопасна, ее можно оставлять без постоянного присмотра. Так как солярка представляет собой топливо с высокой плотностью, ее расход при работе печи незначительный. Имеется возможность добавлять в солярку биотопливо (отходы животных жиров или растительное масло). Повышенная эффективность и транспортабельность – главное достоинство печи на солярке

Недостатки печи на солярке незначительные. Существует прямая зависимость стоимости солярки от стоимости сырой нефти.

Если вы решили изготовить печь своими руками, то, возможно, она будет использовать такой же принцип работы. В ограниченном объеме создаются условия, необходимые для полного сжигания газообразной смеси. Печь способна работать довольно длительное время при небольшом расходе солярки, поддерживая в помещении комфортную температуру.

Печь на солярке, сделанная своими руками, будет существенно отличаться от той печи, которую вы могли бы приобрести в магазине. Ведь сделать все расчеты по этой печи идеально в домашних условиях невозможно. Проще было доработать заводской вариант. Теперь эта печь стала удобней в эксплуатации. Печь получила новое название печь капельница на соляре. Это название она получила потому, что отпала необходимость контролировать уровень топлива в печи. Печь-капельница делает это сама, автономно. Устройство, называемое капельницей, периодически добавляет топливо в печь. Человек только доливает солярку в емкость, из которой происходит непосредственная дозаправка печи.

Вы еще думаете, сделать ли печь на солярке своими руками? Не проще ли приобрести печь на солярке в магазине? Она существенно сэкономить топливо. Будет компактной и легкой.

Благодарю за репост, друзья:
Читайте также:
  • Как сложить печь своими руками — 8 Апр 2014
  • Трубогиб для профильной трубы своими руками — 28 Мар 2014
  • Изготовление тротуарной плитки в домашних условиях — 23 Мар 2014
  • Рейсмусовый станок своими руками — 14 Фев 2014
  • Тандыр из кирпича своими руками — 9 Фев 2014

    • remontgeeks.ru

    Капельная печь на солярке своими руками. Печь своими руками. Vip-Ochag.ru

    Печь на солярке своими руками: достоинства, правила использования, варианты изготовления

    Изготовленная своими руками печь на солярке может использоваться для обогрева дома, дачи. Но чаще такая печь используется для создания тепла в нежилых помещениях, например, гаражах. В отдаленных от больших городов местностях актуальна проблема доступности энергоресурсов, поэтому самодельные печи на доступном топливе пользуются особой популярностью.

    Достоинства и особенности

    Печи на дизельном топливе имеют ряд достоинств:

    • Высокая эффективность (КПД достигает 92%).
    • Не нужно постоянно доливать топливо, солярка горит медленно, так как имеет высокую плотность.
    • Экономичность. Небольшой расход топлива.
    • Топливо сгорает полностью, поэтому печь не нуждается в обслуживании. При горении не выделяются вредные газы, отсутствуют испарения.
    • Не нужны разрешения на установку и использование печи (как при использовании печей на газу).
    • Можно предусмотреть конструкцию печи такой, чтобы верхнюю поверхность использовать в качестве варочной, для приготовления пищи. Иногда используются печи на солярке для дачи для обогрева помещения и приготовления пищи.

    Основное условие использование печей на солярке – хорошая вентиляция помещения. Наибольший объем выхлопных газов образуется в самом начале работы печи, при розжиге, поэтому предпочтительнее делать печь переносной, чтобы разжигать ее можно было на улице. Вес самодельной печи зависит от формы и материалов, из которых она изготовлена.

    Техника безопасности

    При использовании печи обязательным является соблюдение ряда правил:

    • Не использовать печь в помещениях без вентиляции, на сквозняке.
    • Не хранить рядом с функционирующей печью горючие вещества.
    • Обеспечить вокруг печи свободное пространство в радиусе 0,5 метра.
    • Не работать, не оставлять легковоспламеняющиеся вещества рядом с печью.

    Изготовление

    Существует несколько вариантов изготовления печи на солярке своими руками. Самый простой из них – переносная капельная печь. Изготавливается достаточно быстро, занимает немного места. Можно переносить с места на место, благодаря чему этот вариант печи является одним из самых популярных. Переносную печь часто используют туристы в походах.

    Для капельной печи понадобятся:

    • Грелка медицинская объемом 2 литра. Продается в любой аптеке.

    • Струбцина с винтом, небольшого размера.

    • Металлическая емкость (бочка, баллон).
    • Медная труба.
    • Труба для дымохода.
    • Сварочный аппарат.
    • Болгарка.

    Работа по изготовлению печи выполняется в следующем порядке:

    • К резиновому шлангу (длина его обычно около 2 метров) от грелки присоединяют медную трубку подходящего диаметра длиной около 1,5 метра. Трубку сгибают на 90 градусов. Резиновый шланг нужно согнуть пополам и на место сгиба установить небольшую струбцину с винтом. Грелка играет роль топливного бака. Топливо из грелки по резиновому шлангу, а затем по медной трубке поступает в топку. Подача топлива регулируется с помощью винта на струбцине. Солярка должна капать (отсюда название – капельная печь). Грелку вешают на стену подальше от печи во избежание воспламенения.
    • Для корпуса печи используют какую-либо емкость из металла, бочку или старый баллон. Сбоку выпиливают небольшой проем для дверцы. Поддувало в печи не нужно, так как самодельная печь – конструкция не герметичная.
    • В корпус вваривают трубу-дымоход. Длина трубы – не менее 4 метров. Если дымоход расположить сбоку, то верхняя поверхность может использоваться как варочная.
    • В корпусе печи делают отверстие для медной трубки, по которой будет поступать топливо в топку. Располагают его ближе к дверце, дальше от дымохода.
    • В топку на огнеупорный кирпич укладывают ветошь, предварительно скрученную проволокой в форме брикета и пропитанную соляркой. Другой вариант – в топку устанавливают чашу, наполненную соляркой. Выход медной трубки внутри печи должен находиться над чашей.

    Другой распространенный вид самодельной печи на солярке – печь, состоящая из двух емкостей, соединенных перфорированной трубой. В нижнюю емкость заливается топливо. Над ним помещают нагревающуюся спираль. От спирали нагревается солярка и переходит в газообразное состояние. В верхнюю камеру поступают пары, которые в ней сгорают.

    Для изготовления такой печи нужны два металлических бака, металл для приваривания крышек, заслонки, болгарка, сварочный аппарат, уголки, которые привариваются и служат ножками печи, труба для дымохода.

    Печи можно изготовить разного размера, веса в зависимости от цели и условий использования.

    Подойдет ли для гаража печка на солярке?

    Как делается печка на солярке и какими достоинствами она обладает? На сегодняшний день главной проблемой на дачах считается отсутствие необходимого количества энергетических ресурсов.

    Иногда людям сложно отыскать даже высушенную древесину, а подсоединение к подключение к теплоцентрали будет только в далеком будущем. В таких ситуациях идеальным вариантом станет печь на солярке своими руками. Она применяется там, где использование иных видов отопления по каким-либо причинам невозможно.

    Важным моментом является то, чтобы помещение было хорошо вентилируемым. Иначе такую печь невозможно будет использовать.

    Достоинства и недостатки такой конструкции

    Печка на солярке считается безопасным и недорогим в обслуживании устройством, поскольку в камере сгорания топливо сгорает полностью.

    Достоинства данной конструкции:

    • нет вредных газов и испарений во время использования;
    • конструкция является безопасной #8212; работающую печь можно оставлять без присмотра;
    • небольшой топливный расход при работе печи;
    • эффективность;
    • можно в солярку добавлять биологическое топливо;
    • легкость при транспортировке;
    • верхнюю часть можно применять для приготовления еды.

    Из недостатков можно выделить только то, что стоимость солярки находится в зависимости от цен на нефть.

    Конструкция печи на солярке

    Такая печь должна состоять из следующих элементов:

    • съемный бак для топлива, который оснащен клапаном;
    • винт для регулировки;
    • блок с меняющимся фитилем;
    • решетка;
    • корпус;
    • горелка;
    • отражатель.

    Металлический отражатель находится на корпусе, который окрашивают порошковой краской. Посредством отражателя выполняется эффективный обогрев дома. Горелка находится посередине печки, а топливо самостоятельно попадает из бака для топлива, который находится на задней панели.

    При помощи винта для регулировки устанавливают необходимую температуру нагрева. Вес такой печи может быть до 10 кг. Это дает возможность переносить ее в случае необходимости.

    Выполнение капельной печи на солярке

    Нужно взять медицинскую грелку, вместимость которой составляет 2 л. К шлангу (2 м) из резины подсоединить трубу из меди (1,5 м), которая изогнута под углом 90°. Шланг из резины согнуть пополам. На сгибе монтируется небольшая струбцина из жести, на которой имеется винт.

    С помощью такого устройства можно будет управлять подачей жидкости из грелки. Вода должна будет капать. Грелка подвешивается на стену.

    Теперь потребуется ветошь, которая будет служить фитилем и гореть. Если печка большая, то нужно будет под ветошь подложить кирпич. Для маленькой печи кирпич не понадобится.

    Для самой печи можно взять любую емкость из металла. Можно взять половину бочки. Дверца делается небольшого размера. Труба выполняется из жести. Она должна быть похожа на самоварную, состоять из нескольких колен.

    В центре печки для дома или для гаража нужно сделать отверстие, которое будет соответствовать диаметру трубы из меди. Принцип работы такой конструкции основан на периодической подаче топлива в бак.

    Выполнение печи из 2 резервуаров

    Это метод изготовления, который основывается на применении 2 резервуаров, которые соединяются друг с другом перфорированными трубами. Притом нижний резервуар будет служить не только баком для топлива, но и камерой для топки.

    Такое устройство вмещает в себя до 12 л. Для выполнения корпуса нужно применять листы стали, толщина которых 3-5 мм, что предотвратит прогорание стенок и увеличит срок службы устройства.

    В верхнем резервуаре нужно выполнить отверстие с закрывающейся крышкой. К низу корпуса нужно приварить патрубок, на который монтируется труба для вытяжки. Для выполнения такой трубы требуется применять только оцинкованную сталь, потому как температура данной детали в процессе работы будет подниматься до 250°С.

    Для небольшого помещения рекомендуется верхнюю часть устройства выполнить съемной, чтобы было удобно производить чистку.

    Теперь известно о выполнении печи на солярке. Для этого не нужно особых специальных знаний умений. Нужно будет только придерживаться вышеописанных инструкций, и тепло на вашей даче будет обеспечено. Такую печь можно использовать и для гаража. Желаем успехов в выполнении работ!

    Парокапельный обогреватель своими руками

    Нетрудно собрать надежный парокапельный обогреватель своими руками при наличии желания и материалов, что позволит дешево обогревать небольшие здания. Или можно сделать печь, которая работает на отработанном масле, она тоже отличается большой экономией и надежностью. Оба варианта рассмотрены ниже, где указаны их принцип работы, достоинства и процесс создания.

    Устройство парокапельного обогревателя

    Парокапельный обогреватель

    Парокапельный обогреватель (ПКН) является беструбной системой отопления, в конструкции которой имеется некоторое число нагревателей, работающих от электричества.

    Это один из современных аппаратов отопления, работа которого основывается на теплообмене. Принцип работы его заключается в циклическом превращении электрической энергии в тепловую. Если детальнее разбирать процесс, то парокапельный нагреватель — это герметичная трубка, внутри которой находится определенное количество воды. При включении нагревателя вода начинает испаряться, превращаясь в пар и поднимаясь. Поднявшись, вода отдает тепло, конденсируется на стенках трубки и спускается вниз, где снова превращается в пар.

    Данный обогреватель имеет немаленький список преимуществ, в который входят следующие пункты:

    Можно как приобрести такой агрегат в специализированном магазине, так и собрать своими руками.

    ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций - важный фактор оздоровления - econet.ru.

    Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

    ПНК собственноручно

    Для его изготовления нужно подготовить такие материалы:

    Корпусом обогревателя будет отрезок трубы. Ее нужно герметично заварить с одной стороны и так же герметично закрыть крышкой с другой. К крышке должна быть присоединена трубка небольшого диаметра, через которую будет происходить заполнение, а на нее же устанавливается вентиль для контроля газов, скопившихся в системе.

    Нагреватель делается по схеме, приведенной на фото 1. К нему применяется фитиль, который чаще всего выполнен из нержавеющей проволоки. Он делается в виде сетки, где все части проволоки привариваются.

    Сборку нужно начинать только после подготовки всего необходимого и при наличии серьезного настроя, при этом вооружившись всей необходимой информацией.

    Очень часто сборка подобного агрегата вызывает различные сложности у неопытных людей, особенно сборка нагревателя по схеме. Поэтому при наличии каких-либо сомнений лучше отказаться от идеи или проконсультироваться со знающим человеком, изучить все нюансы и только потом приступать к работе.

    Буржуйка на отработанном масле

    Широко популярны печи, работа которых осуществляется на отработанном моторном или трансмиссионном машинном масле. Плюсы таких печей — это надежность, экономичность в плане расхода и непотребности отработанного масла. Самой экономичной считается капельная печь из-за особенностей подачи горючего, но ее сложно сделать собственными силами.

    Печка-капельница работает благодаря тому, что воспламененная отработка в первом баке выделяет горючие газы, которые смешиваются во втором баке с воздухом и повторно воспламеняются, достигая очень больших температур (около 800°С).

    Лучше всего приобрести уже готовую конструкцию. Но если есть желание попробовать свои силы в таком деле, то на фото 2 представлен чертеж, согласно которому производится сборка. Вместо трубы 180х180х6 часто используют газовый баллон (перед резкой баллона следует заправить его водой или не спеша просверлить отверстие в дне и вылить содержимое).

    Для автоматизации процесса и создания капельной системы нужно профильтровать отработку, прогнав ее через шланг, на конец которой установлен автомобильный фильтр полной фильтрации.

    Также нужно подобрать топливный насос, который будет подавать нужное количество топлива. Можно использовать кусок шланга от капельницы с регулятором, надеть его на нижний штуцер и контролировать подачу топлива.

    Капельная печь тоже может использоваться для нагрева воды, если в верхней части организовать теплообменник со съемной емкостью. Такая печь-капельница может использоваться и для отопления помещения, если подключить к ней водяную отопительную систему дома и снабдить ее насосом для циркуляции воды по системе.

    Стоит упомянуть о таком обогревателе, как печь на солярке. Часто применяется в домах, где невозможно реализовать другой вид отопления. По характеристикам печь на солярке схожа с газовым котлом. Она обладает большим КПД и ее можно переделать под потребление газа. Правда, она требует своевременного обслуживания и наличия топлива высокого качества. Печь на солярке дороже и в создании тяжелее, поэтому вышеописанные конструкции являются неплохими ее альтернативами. опубликовано econet.ru

    Источники: http://stroy-king.ru/pech-na-solyarke-svoimi-rukami-dostoinstva-pravila-ispolzovaniya-varianty-izgotovleniya.html, http://tvoygarazh.ru/oborudovanie/pechka-na-solyarke.html, http://econet.ru/articles/139274-parokapelnyy-obogrevatel-svoimi-rukami

    Комментариев пока нет!

    vip-ochag.ru

    Самодельная печь на солярке - как сделать?

    Обычно печь на солярке применяется для обогрева помещений, где отсутствуют другие источники обогрева. К примеру, в дачном поселке, расположенном далеко от центральных магистралей электро- и газоснабжения, такой вид отопительного прибора очень пригодится. Кроме того, для печи на дровах необходимо наличие этих самых дров, что также не всегда возможно. Вот тогда самодельная печь на солярке придется как нельзя кстати. Однако следует знать, что помещение, где будет установлена такая печь, должно хорошо проветриваться.

    Материалы и инструменты

    Для изготовления такой печи вам потребуются:

    • металлические листы;
    • сварочный аппарат;
    • баллон с газом;
    • медицинская горелка;
    • труба медная;
    • шланг;
    • винты;
    • дрель;
    • струбцины;
    • патрубок.

    Сегодня можно найти массу инструкций, которые подробно объясняют процесс изготовления печи на солярке. Однако такие приборы могут быть разных типов, поэтому несведущему человеку довольно сложно выбрать подходящий вариант, ведь у каждого вида печи есть как достоинства, так и недостатки, Кроме того, при выборе вида печи на солярке необходимо также учитывать те условия, в которых будет производиться ее эксплуатация.

    Капельная печь

    Этот вариант печи является наиболее оптимальным. Она проста в изготовлении и данный процесс не занимает много времени. Чаще всего такую печь используют туристы, чтобы обогреться в палатке. Сама технология изготовления представляет собой следующее. Возьмите медицинскую горелку емкостью примерно 2 литра. В горелке есть резиновый шланг, к которому нужно подсоединить трубку из меди, изогнутую под углом в 90 градусов. Размер трубки не должен быть большим. Затем резиновый шланг сгибается пополам, а на место сгиба нужно установить струбцину, оснащенную винтом. Винт необходим для возможности регуляции подачи топлива для горелки.

    Монтаж трубы

    Для изготовления капельной печи большого размера применяется листовой металл. Трубу надо разместить недалеко от дверки печи. Она включает в себя два колена, которые нужно вложить друг в друга. Следует отметить, что данная схема работает по принципу поэтапной подачи солярки в топку. Такая технология позволяет изготавливать печки разных видов и конструкций.

    Печка, состоящая из двух емкостей

    Есть и другой способ изготовления печи на солярке. Он основан на соединении нескольких емкостей между собой при помощи трубы с множеством отверстий. Нижняя емкость данной конструкции служит в качестве отсека для топлива и одновременно самой топкой. Такой аппарат может вместить около 12 литров солярки. Корпус изготавливается из металлических листов, толщина которых достигает 5 мм. Тогда стенки печки не будут прогорать, а сам отопительный прибор прослужит довольно долго.

    В верхней емкости такой печи необходимо проделать отверстие, которое должно закрываться крышкой. Тогда вы сможете регулировать ее работу путем подачи кислорода в том количестве, которое требуется в данный момент, чтобы отрегулировать силу горения топлива.

    Верхние элементы печи и соединительная трубка также выполняют функцию нагревательного прибора. Если печку сильно разогреть, то их температура может достичь 800 градусов. Это объясняет требования по пожарной безопасности при эксплуатации такой конструкции печи.

    Патрубок необходимо приварить к верхней части печи. К нему крепится труба для вытяжки. Для изготовления вытяжки вам потребуется оцинковка. При работе печки труба может нагреваться до 250 градусов. Если печка будет использоваться в небольшом помещении, то ее верхняя часть должна быть съемной, чтобы ее проще было чистить.

    Советы по эксплуатации печи на солярке

    Для наиболее легкого и быстрого удаления продуктов сгорания длина дымохода должна составлять примерно 4 метра. Печка также может работать на отработке. При этом чистку необходимо осуществлять не реже одного раза в десять дней от всех накопившихся отходов. Следите за тем, чтобы солярка или отработанное масло были хорошего качества.

    Быстрый розжиг можно обеспечить с помощью газеты, которую нужно положить в нижнюю часть печи, залить соляркой и поджечь. Горение продолжается около 10 минут. В течение этого времени солярка полностью выгорит, и вам необходимо будет постоянно подливать ее в резервуар.

    Неодимовый манит на счетчик подберите магнит для своего счетчика magnisfera.ru.

    investrussia-2012.com

    .
