Одно из главных мест в бане занимает — печь-каменка. Банные печи могут быть постоянного или периодического действия.
Печи постоянного действия, как правило, имеют тонкие стенки и небольшой объем камней. Такие печи способны стабильно поддерживать температуру от 300 до 380 °С, а также снабжены устройством автоматического контроля и регулирования температуры.
Печи постоянного действия могут работать на твердом, жидком или газообразном топливе или электричестве. В печи данного типа топочная камера и дымовой канал отгорожены от каменной засыпки металлической стенкой или чугунной плитой.
Печи периодического действия имеют толстую кирпичную кладку и большой отдел каменной засыпки. Каменная засыпка такой печи в нижней ее части может нагреваться до 1200 °С, а в верхней – до 480 °С.
Топятся печи данного типа дровами. Для максимального получения тепла при минимальном количестве топлива необходимо чтобы оно сгорало полностью. Чему в большей степени способствует применение колосниковых решеток. Благодаря которым, воздух из поддувала равномерно поступает и распределяется по всей поверхности топлива.
Повысить КПД печи периодического действия можно путем увеличения объема ее разогревающих частей и уменьшив толщину и теплопроводность стенок.

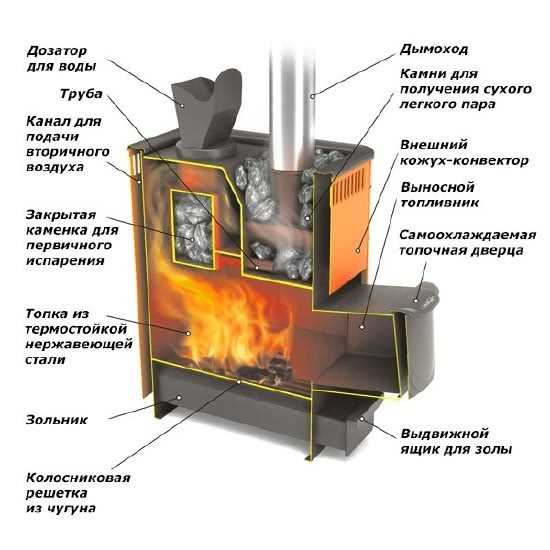

Устройство печи-каменки
Главной деталью любой печки-каменки является – топливник, который представляет собой камеру сгорания (камера для сжигания топлива). В печи-каменке, работающей на твердом топливе в топливнике, на глубине 25-30 см от уровня дверцы расположена колосниковая решетка. При этом стенки топливника немного скошены, это нужно для того чтобы по мере сгорания топливо скатывалось на колосниковую решетку.
Ниже колосниковой решетки находится зольник, он предназначен для сбора золы и контроля поступающего в камеру сгорания воздуха. Воздух в свою очередь проходит через колосниковую решетку и слой топлива, что способствует его быстрому и полному сгоранию. Увеличить или уменьшить объем воздуха можно с помощью поддувальной дверцы, открыв или закрыв дверцу.
А для регулирования тяги в дымоходе или в дымовой трубе устанавливается специальная задвижка.
Задвижку в дымоходе можно полностью закрывать только тогда когда топливо полностью прогорит и очаг погас. В противном случае скопившийся в банной печи угарный газ начнет выходить в баню, а это может привести к тяжелому отравлению человеческого организма и как следствие к летальному исходу.
Камни в печи лучше всего положить на стальную решетку, расположенную непосредственно над топливником.
В печи закрытого типа на уровне верхнего ряда камней делают специальную паровую дверцу, которая открывается непосредственно перед пользованием парной.
Нагреть воду можно как в баке, так и в змеевике. Бак устанавливается в печи, а змеевик – в топливнике.
Печь-каменка постоянного действия
Самой простой удобной среди печей постоянного действия считается печь-каменка с электрическим нагревом. Как правило, для обогрева бани используются электропечи закрытого типа с металлическими коробками или сетками наверху, заполненными камнями. Печь данного типа печь способна нагреть воздух в бане до 120–130 °С.
Например, если вы предпочитаете сухой воздух то количество камней в коробке должно быть минимальным, а если влажный пар то – максимальным.
В качестве банной печки-каменки можете использовать немного переделанную печь-прачку. Для этого в бак для воды нужно заполнить камням, а топку снаружи обложить огнеупорным кирпичом.

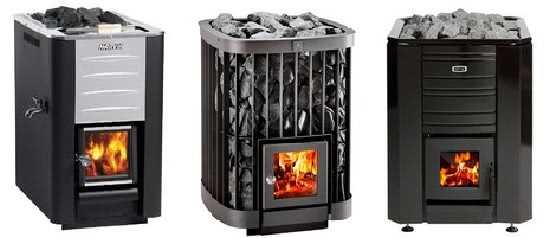

Несмотря на разнообразие и всевозможные акции на покупку заводских банных печей наиболее распространенными среди печей непрерывного действия является самодельная печь из листовой стали с одинарными или двойными стенками.
Естественно удобнее всего печи с двойными стенками, так как пространство между ними может быть использовано для получения горячей воды. Самые простые конструкции банных печей с встроенным баком для воды вы можете посмотреть на рис. 136.

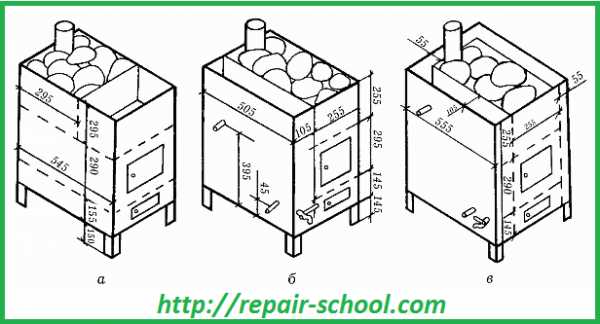

Рис. 136. Печи-каменки с встроенным баком для воды:
а – каменка с одинарными стенками; б – каменка с боковой стенкой в виде бака для воды; в – каменка с баками для воды и воздушным зазором в стене (размеры даны в мм)
Основное преимущество самодельных металлических печей является то, что они способны быстро нагреть помещение, при соблюдении всех правил довольно таки безопасны и занимают мало места, так как их форму и размер можно сделать исходя от характеристик помещения.
Советуем прочитать статью — Окна, двери и внутреннее оборудование бани.
Печь-каменка комбинированного действия
Обычно, печи комбинированного действия делаются из кирпича, но также они могут быть из листовой стали (и для одной и для другой нужно сделать фундамент). Работают они, как правило, на жидком топливе.
Как правило, комбинированную печь протапливают еще до пользования баней, но при необходимости можно продолжать топку и во время мытья.
У всех кирпичных печей комбинированного действия топка отделяется от камеры с камнями чугунной плитой или толстой листовой сталью. Благодаря этому есть возможность получать пар и не прекращать топку.
Самые простые варианты печки-каменки комбинированного действия – без водонагревательного бака – может посмотреть на рис. 137.

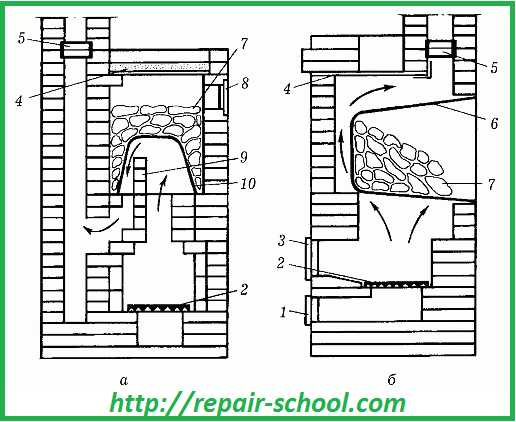

Рис. 137. Кирпичные печи-каменки без водонагревателя:
а – с использованием металлического ящика; б – с использованием отработанного котла. 1 – дверка поддувала; 2 – колосниковая решетка; 3 – дверка топливника; 4 – плита; 5 – задвижка; 6 – металлический ящик; 7 – камни; 8 – дверка для пара; 9 – огнеупорные кирпичи; 10 – котел
Но, тем не менее, удобнее всего является печь-каменка с встроенным водонагревательным баком.
Естественно в печах такого рода нельзя установить автомат для контроля нагрева воды, но все же можно приспособиться. Для того чтобы уменьшить скорость нагрева воды, между баком и камнями достаточно положить лист асбестового картона или наоборот увеличить скорость убрать его.
Печь-каменка периодического действия
Если вы планируете отапливать баню дровами, то лучше всего использовать экономичные печи-каменки периодического действия. Единственный недостаток такой печи это то, что пользоваться баней можно только после полного сгорания дров, чтобы не отравиться угарным газом.
Компактную металлическую печь-каменку периодического действия без водонагревательного бака можно сделать самостоятельно пример показан на рис. 138.

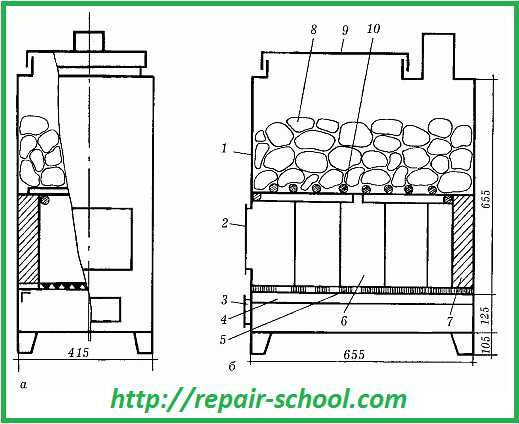

Рис. 138. Металлическая печь-каменка периодического действия:
а – профильный разрез; б – фронтальный разрез; 1 – корпус; 2, 3 – дверки; 4 – полка; 5 —колосниковые решетки;6 – плита; 7 – кирпичи; 8 – камни; 9 – крышка; 10 – стальная решетка (размеры даны в мм)
Для изготовления такой печи понадобится листовая сталь толщиной не менее 5–6 мм.
Кроме этого данную печь можно легко сделать из имеющейся в продаже печки-прачки и металлической бочки.
Но все же наибольшей популярностью среди печей периодического действия пользуются кирпичные каменки (пример на рис. 139). Наверное, из-за своей практичности и простоты, как в строительстве, так и в использовании.

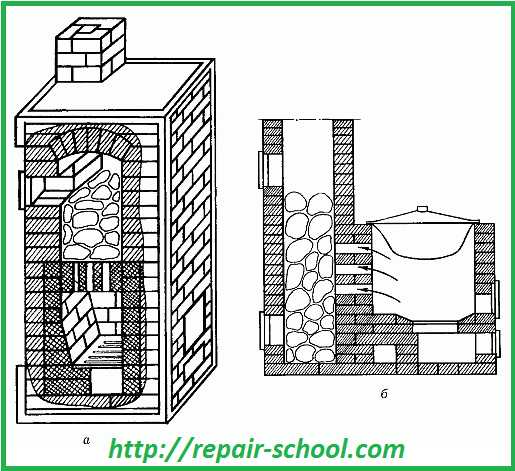

Рис. 139. Кирпичная печь-каменка:
а – периодического действия без водогрейной емкости; б – периодического действия с водогрейным баком
Также советуем вам просмотреть полезное видео-обзор модифицированной банной печи под названием:
Ноу-хау печь для бани
repair-school.com
Печи-каменки для твердого топлива - разновидности, конструкция
Печи-каменки, работающие на твердом топливе, являются очень эффективными и компактными устройствами. Если вы любите самый горячий пар, то они вам наверняка придутся по душе. Габариты печи 40 см х 50 см х 75 см. Такая печь может создать в парилке объемом 10 м3 температуру до 140 градусов.
Особенность таких печей заключается в том, что вторичный воздух проникает в верхнюю область камеры сгорания через корпусные щели, а вот дымовые газы направляются в каналы возле бункера для камней и в дымоход выходят через переднее отверстие. У печи боковые стенки двойные. Таким образом, зазоры между стенками являются каналами для прогревания и циркуляция воздуха.
Компактная печка-каменка непрерывного действия может быть выполнена из печи-прачки. Здесь бак, предназначенный для воды, наполняют камнем, а воду греют в ведре, поставленном на камни. Если печку-каменку через дымовую трубу соединить со стальной бочкой, наполненной камнями, то получится печка с нагретой водой и запасом тепла в камнях. Недостатком такой печи является излучение тепла через довольно тонкие стенки топки. Однако этот недостаток можно устранить, если топку снаружи обложить кирпичом (только обязательно надо оставить зазоры для циркуляции воздуха).
Поскольку тонкостенные печи недолговечны, часто применяют самодельные каменки, сваренные из стальных листов, толщина которых составляет 3 мм - 5 мм.
Каменка, оснащенная встроенным баком для воды
Габариты такой печи составляют 50 см х 60 см х 80 см, высота топки равна 30 см - 40 см. Чтоб температура в парилке могла держаться на уровне 800 С - 1000 С, надо чтоб площадь помещения не превышала 12 м2. Масса загружаемых в печь камней составляет 150 кг.
Металлическая печка-каменка непрерывного действия, объединенная с кухонной печью. Габариты данной печи-каменки составляют 40 см х 50 см. Такие печи занимают очень мало места. Благодаря тому, что эти печи очень быстро прогревают парилку, мыться там можно уже через пол часа после начала топки. Кроме того, они безопасны, гигиеничны, не нуждаются в частом уходе. Большинство бань на дачных и садовых участках оборудованы именно такими печами.
Конструкция печей-каменок
Конструкции печей-каменок многообразны. Такие печи могут сочетаться и с варочными печами, и с печами-сушилками. Конструкция выполнена из отходов листового железа. Верхний отдел топки кухонной печи сообщен с зольником печки-каменки (она также топится и со стороны помещения кухни). В корпус печки вмонтированы открытые с двух сторон жаровые трубы, наполненные камнями. На печку ставят бачок с кранами, а также трубками, предназначенными для подвода воды к жаровым трубам. Чтоб избежать теплового ожога полог закрывают экраном, выполненным из кровельной стали.
Если кухонную печь топить не надо, тогда дрова кладут непосредственно в каменку. При этом расход дров будет меньшим, а баня будет нагреваться быстрее. Подобно другим металлическим печам-каменкам непрерывного действия, данное устройство не способно накапливать требуемого тепла. Она хоть и быстро нагревается, однако и довольно быстро охлаждается. В связи с этим постоянно требуется подкладывать дрова.
Комбинированная печь
Недостатком металлических печей является их малый уровень теплоемкости и невозможность создать необходимой равномерности и мягкости нагрева тела. Предпочтительнее использовать теплоемкие печи-каменки, выполненные из кирпича. Топочную камеру можно отделить от камеры, куда закладывают камни посредством перегородки – тогда печи можно топить как в непрерывном, так и в периодическом режиме. Такая печь будет уже называться комбинированной.
Печка-каменка комбинированного действия отличается от печки непрерывного действия большим уровнем теплоемкости. Применение такой печи позволяет пользоваться баней после одной топки, одновременно с этим во время банных процедур в случае необходимости можно производить непрерывную топку. Необходимый запас тепла накапливается массивными кирпичными стенками, а также значительной массой каменной засыпки.
Отличительная черта комбинированных печей
Их основной отличительной чертой является наличие непроницаемой перегородки, расположенной между камерой для камней и топливником. Благодаря такой конструкции пар можно получать и не прекращая топку. Для устройства непроницаемой перегородки применяют чугунные плиты и котлы. Те перегородки, которые сварены из листовой стали, являются тонкостенными, т.е. они будут быстро прогорать либо деформироваться от высоких температур.
Лучше всего подходят чугунные плиты, которые предназначаются для кухонных печек. Они бывают глухими либо с отверстиями для конфорок. При пользовании печью данные отверстия – не помеха. К тому же, плиты с конфорками могут быть использованы для закрытия сверху емкости с камнями. Сняв через отверстие плиты конфорку, можно плескать воду и получать пар в нужный момент. Таким образом конструкцию печи можно упростить путем исключения дверки для паровой камеры.
Печка-каменка с непроницаемой перегородкой
Речь идет о печах, в которых роль непроницаемой перегородки играет металлический ящик, а также отработанный пищеварочный чугунный котел. Поверхности котла и ящика омываются горячими дымовыми газами. Благодаря этому камни нагреваются довольно быстро. Топливник, обмурованный огнеупорным кирпичом, позволяет топить печь даже каменным углем либо установить горелку, предназначенную для жидкого топлива. Основным недостатком таких печей является отсутствие водонагревателя. При установке водогрейных труб либо бака для воды конструкция печи значительно усложнится.
Печи с нижним расположением бака
До этого момента мы рассказывали о печах-каменках с верхним расположением бака. Теперь уделим внимание печам с нижним расположением бака.
Такие печи отличаются наличием нижней заслонки, предназначенной для обеспечения топки, а также большей длиной топки и большим объемом емкости для камней (50 литров). Расположение бака снизу делает комфортной процедуру наполнения его холодной водой и забора горячей воды. Благодаря тому, что бак своим торцом выходит в топку, и снизу и с боков он омывается горячими газами, вода в нем нагревается гораздо быстрее. Для укладки верхних кирпичей необходимо, чтоб бак был сверху закрыт на две трети длины.
Когда печь растоплена и установлено устойчивое горение, а также хорошая тяга, необходимо, чтоб нижняя заслонка была закрыта. Объясняется это тем, что дымовые газы при открытой заслонке будут миновать нижние дымообороты и сразу попадать в дымовую трубу. Бак и камни закрывают съемными либо откидными крышками из кровельной оцинкованной стали.
В качестве дымовой заслонки может быть использована стальная пластина размерами 300 мм х 70 мм х 3 мм. Ее устанавливают в направляющие желоба из полосок металла.
Статьи про бани:
www.gvozdem.ru
Банная печка – каменка своими руками - как сделать: фото и чертежи | Своими руками
Реклама
Главное в бане это печь, тут собственно и нечего спорить потому что с хорошей печкой тем или иным образом можно попарится даже в шалаше.
Если Вам не подходит для Вашей, построенной своими руками бани, магазинные печки ( а они априори не подходят большинству знатоков и ценителей банного пара ) то придется делать печь каменку своими руками.

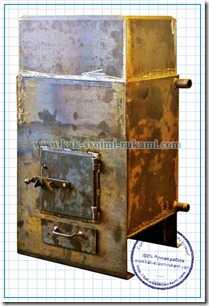

Я представлял себе свою печь (фото 1,2) из чёрного листового металла, соединённого электросваркой в единую конструкцию, имеющую открытую каменку и водяную рубашку.
Вообще-то появление водяной рубашки в традиционной банной печке связано с тем, что люди стали предпочитать греться в сауне, а мыться в душе. Такие «нерусские» привычки свойственны выходцам из городов-мегаполисов. На Руси традиционны парные бани, обмывались в которых из ушатов либо в соседнем водоёме.
Задуманная мной модульная конструкция печки состоит из топки с дверцей, колосниками и ящиком для золы, котла и каменки (рис. 1).
Котёл образован водяной рубашкой. Его высота сложилась из высоты топки и части дымохода.
В верхней части котёл имеет выступ (фото 3), который омывается горячими газами и служит для них завихряющим поток зубом.
Всё рассчитано на применение в качестве топлива обыкновенных сосновых дров. Верхние и нижние выводные патрубки котла позволяют устанавливать его в любой угол бани в зависимости от планировки парилки.
Читайте также: Печь для бани (двухколпаковая) своими руками
Котёл может пополняться водой самотёком из подвешенного на стену бака или с помощью циркуляционного насоса из бака, установленного на полу.
Особенностью печи (см. сечение Г-Г на рис. 1 и фото 4) является рассечной дымоход, приваренный к плите основания каменки. В кожухе для камней (фото 5) по периметру необходимо просверлить отверстия для циркуляции воздуха.
Дверца собственной конструкции (фото 6) хороша тем, что допускает регулирование зазоров с корпусом печи. Хорошо и то, что проём в 250×250 мм позволяет положить в топку любое корявое полено. Можно установить и подобранную на рынке чугунную дверцу, согласовав с ней размеры зева топки в передней стенке котла.
Колосник (рис. 3) просто укладывается на дно топки и по периметру закрепляется глиной с песком и кирпичной крошкой.
Плюсы такой конструкции топки в том, что под её никогда не перегреется, а угольный жар до полного прогорания топлива будет отдаваться каменке и водяному котлу.
По мере разрушения колосников их в любой момент легко отремонтировать. Также можно применить покупную чугунную колосниковую решётку, сварив под неё опорный короб.
Ящик для золы накапливает просыпающуюся из топки золу, и, — вот так слегка выдвинутый из печи, он обеспечивает подачу требуемого количества воздуха под колосники, а затем — в топку, в зону горения. Вместо зольного ящика можно применить покупную чугунную поддувальную дверцу, встроив её в нижнюю часть печки.
Печь в сборе устанавливается в парном отделении бани и посредством термостойких шлангов соединяется с навесным баком для горячей воды или при большом её расходе — с напольным водяным баком.
В этом случае потребуется дополнить систему водоснабжения циркуляционным насосом, а бак большой вместимости изолировать пенофолом и обшить шпунтованной доской.
Читайте также: Русская печь своими руками – порядовки и чертежи, фото
Дымовая труба выходит прямо через потолок и кровлю выше конька крыши. В проходе через деревянное перекрытие применена «сэндвич»-разделка из оцинкованного металла и минеральной ваты. Дымовой заслонки нет, и это самая лучшая защита от угара.
Чертежи конструкции моей банной печи представляю как пример одного из множества возможных вариантов оборудования парной загородной бани.
Самодельная металлическая печка для бани – фото и чертежи
Печь – каменка для бани из металла – чертежи

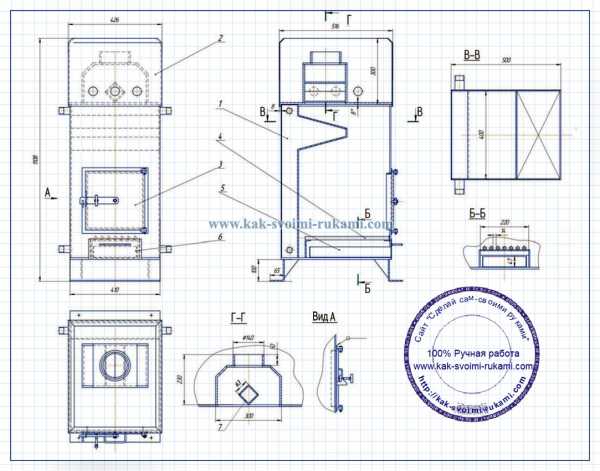

Чертеж 1. Конструкция печи:
1 — водогрейный котёл; 2 — каменка; 3 — дверца топки; 4 — колосники; 5 — зольник; 6 — крышка зольника; 7 — рассекатель в горловине дымохода.

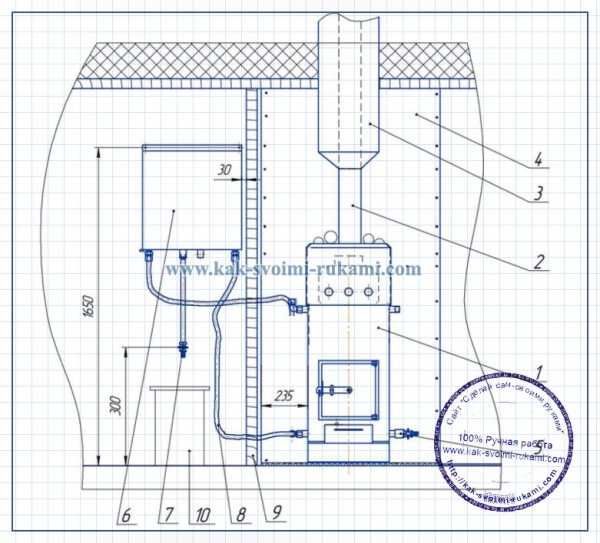

Чертеж 2. Размещение печи и водяного бака в бане:1 — печь-каменка с водогрейной рубашкой; 2 — труба дымовая из нержавеющей стали 115 мм; 3 — разделка дымовой трубы; 4 — негорючее покрытие стен; 5 — кран сливной; 6 — бак для горячей воды; 7 — кран разбора горячей воды; 8 — трубы термостойкие; 9 — перегородка; 10 — лавка для тазика.

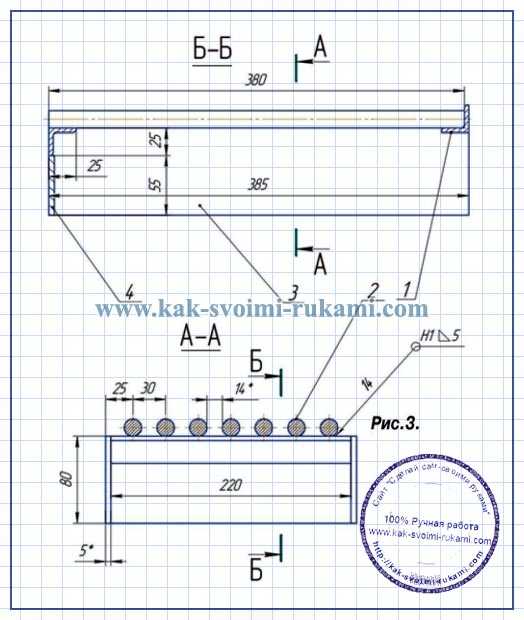

Чертеж 3. Колосник: 1 — уголок; 2 – арматура; 3 — боковая стенка; 4 — задняя стенка.
Печка для бани своими пуками- фото к статье
Автор А.Матвейчук (замечательный мастер – все его идеи и работы крайне эффективны и вполне по силам большинству домашних мастеров)
