Поиск причины слабой циркуляции теплоносителя в двухтрубной системе отопления. Почему нет циркуляции в системе отопления
Нет циркуляции, поломка отопления – почему
Поломка в системе отопления, недоделки, недоработка, все приводит к холодным радиаторам. Если отсутствует циркуляция теплоносителя, то нужно определить причину. Чаще всего ответ, почему не работает отопление, — находится на поверхности, очевиден.
Разберем по порядку основные причины неисправностей отопления, почему не циркулирует вода по трубам, и что нужно делать в первую очередь.
Начнем с самых простых и очевидных причин.

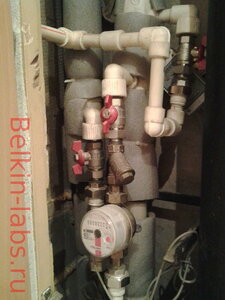

Забилось, засорилось.
В каждой системе отопления должен присутствовать фильтр грубой очистки. Совсем не большое приспособление с мелкой сеткой и отстойником (устанавливается вниз! в крайнем случае в сторону) спасает оборудование, насосы, котел от загрязнения теплоносителя, которые будут присутствовать в любой системе. Стружка, обрывки нитей, ржавчина, осадок с воды…. все задерживает сеточка в фильтре.
Отстойник нужно периодически раскручивать, сеточку очищать.
Если в системе отопления частного дома нарушилась циркуляция, то первым делом нужно проверить фильтр, который должен быть установлен на обратке перед котлом.
Воздух в системе, завоздушивание
Завоздушивание может произойти в любой схеме замкнутого трубопровода, где не приняты меры по удалению воздуха. Воздух присутствует в теплоносителе всегда, в том числе в растворенном состоянии, выделяется при перепадах давления, скапливается в самых верхних точках. В том числе и в котле.
Воздухоотводчики автоматического действия устанавливаются в характерных, высших точках системы, а также на коллекторах, и на специальных сепараторах, — нормальную схему снабжают специальным воздухоулавливающим устройством, в котором из теплоносителя выделяются пузырьки воздуха.

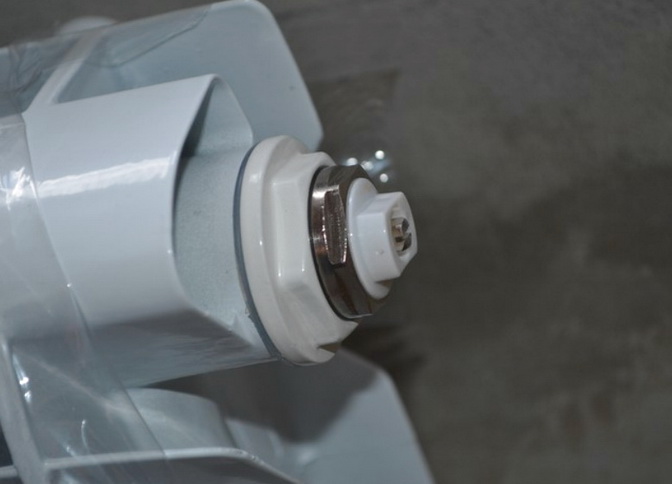

Кроме того, краны Маевского (ручные воздухоотводчики) должны быть на каждом радиаторе, а также возможно и в других возвышенных местах.
Проверить завоздушивание, спустить воздух, установить воздухоотводчики — обычные действия, если прекращается циркуляция и батареи холодные.
Не работает циркуляционный насос
В частных домах причиной прекращения работы системы отопления становится поломка электротехнического оборудования, которое управляло движением теплоносителя по трубам.
Если отопление вдруг перестало работать, то нужно проверить работоспособность циркуляционного насоса возле твердотопливного котла или же насоса в автоматизированном котле. Кроме того, в каждом контуре может быть установлен такой же агрегат, который должен работать исправно.

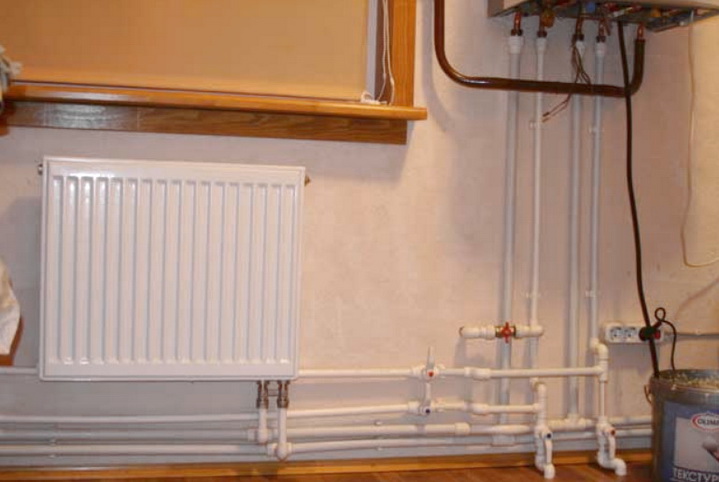

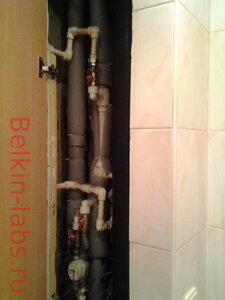

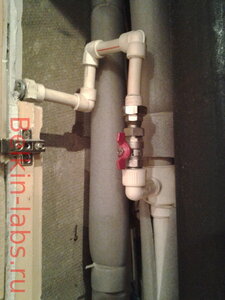

Плохие полипропиленовые трубы
Зачастую потребитель (заказчик) полагает, что полипропиленовые трубы являются абсолютно надежными и не могут быть причиной неполадок с отоплением, прохладных батарей.
Но полипропилен куда более коварен, чем старые стальные или металлопластиковые трубопроводы. Каждое место пайки (сварки) является потенциальным повышенным сопротивлением в системе или причиной прекращения циркуляции (ослабленного движения воды по батареям), из-за наплавлений материала внутри.
Проконтролировать качество соединений снаружи невозможно, остается только вырезать куски, перепаивать, переделывать полипропиленовые трубы заново.
Неправильная работа системы из полипропилена — настоящая проблема для домашнего монтажника. Хорошие профессионалы за этот материал не берутся вообще.
Плохой проект
Не редко плохая циркуляция там, где плохое проектирование. Типично — не правильное включение батарей, по некой последовательной схеме, где последняя в схеме батарея получает теплоносителя намного меньше.
Другой плохой проект — однотрубные схемы, где также сложно наладить нужную циркуляцию теплоносителя через каждую батарею.
Если радиаторы нагреваются не равномерно, на отдельных приборах отопления плохая циркуляция теплоносителя, в первую очередь нужно рассмотреть, насколько соответствует подключение классическим схемам — плечевой, попутной, лучевой. Нужно привести домашнее отопление к обычным нормам проектирования, а затем уже ждать от него хорошей циркуляции и одинакового нагрева радиаторов.
Малый диаметр, заросшие трубы
Старые стальные трубы изнутри зарастают ржавчиной, отложениями, их пропускная способлность со временем значительно уменьшается, а решение одно – нужно менять на современные.
Но и при монтаже, ради экономии, могут быть допущены ошибки с выбором диаметра трубопровода, — на магистралях, на группы отопительных приборов, могут быть установлены диаметры 16 или 20 мм. В результате – шум в трубах, перерасход электроэнергии, недостача расхода теплоносителя.Какие диаметры труб стоит выбирать
Сложная система

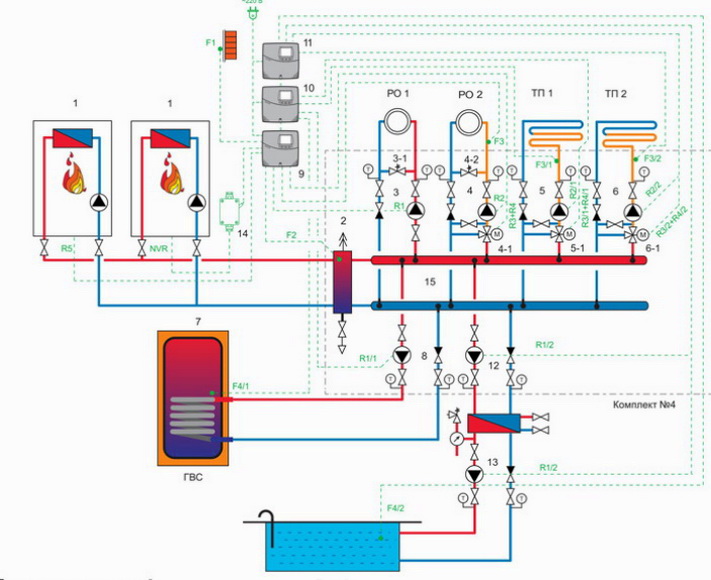

Разновидностью плохого проекта является неправильно сделанная сложная система отопления, состоящая из множества отопительных контуров и нескольких котлов. Здесь уже будут неправильно работать целые контура, если работа одного будет влиять на соседний.
Как правило, один котел (резервный не в счет) и три контура — бойлер, радиаторы, теплый пол со своими насосами согласовываются нормально, и вопросов не возникает. Но если подключить еще один работающий котел плюс контур (например, обогрева гаража и теплицы), то система станет сложной. Как в ней будет циркулировать теплоноситель без выравнивания давлений в точках подключений сказать сложно.
В сложных системах важен грамотный проект, установка гидрострелки или кольца равных давлений, подробнее о гидроразделителе можно узнать здесь
Нет балансировки
Многие схемы домашнего отопления подразумевают балансировку, в них установлены балансировочные, регулировочные краны. Например, между этажами, между плечами, и для каждого радиатора. Кранами прикрывается направление с меньшим гидравлическим сопротивлением, соответственно, в другие точки теплоносителя пойдет больше.
Кранами могут баловаться дети. Или изначально система не отбалансирована. Настроить, как правило, — нет проблем, нужно только найти этот кран…. Как настроить домашнее отопление

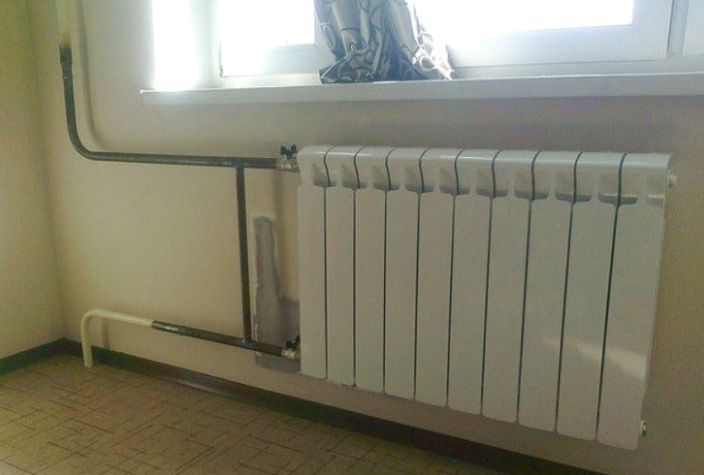

Соседи не дают тепла
Но сложные схемы отопительных проектов мало волнуют жителей многоэтажек, у которых на каждый радиатор в квартире отдельный стояк. И если какой-либо радиатор перестает нормально нагреваться, значит нет циркуляции по стояку, следовательно…
Нужно обращаться в теплосеть, ЖЭК (обслуживающую организацию), чтобы отрегулировали мощность по стоякам, а если это не помогает — то с требованием проверять соседей.
Зачастую самовольное подключение, замена радиаторов, труб в системах центрального отопления приводит к перераспределению давления, циркуляция по отдельным батареям уменьшается, пропадает.
Нет циркуляции в самотечной системе
В самотечных системах разница давлений низкая, они особенно чувствительны к воздушным пробкам, к диаметрам труб, просветах в радиаторах.
В старых схемах в радиаторах и трубах происходят постепенные отложения, циркуляция со временем может уменьшаться, а лечение этому только замена всего на более современное.
Также нужно обратить внимание на правильность самой схемы — средняя линия нагрева — ниже лини остывания (теплообменник котла ниже радиаторов), а также — горяча подача поднимается вверх в высшую точку, а оттуда опускается к радиаторам… Подробней о самотечных схемах далее
Различные поломки в системах отопления
- Закрыты, краны вентили — проверьте все ли открыто, чтобы обеспечивалась циркуляция.
- Течь в системе — теплоносителя мало, проверьте давление, устраните течь.
- Монтаж гибкими трубами – пережата труба.
- Поломка автоматического оборудования — термоголовки на смесительных узлах, радиаторах, сами смесительные узлы – заиливание, выход со строя, необходимо проверять корректность работы. Тоже – поломка электроники.
- Неправильная балансировка на распред-коллекторе, — в лучевых схемах, сложных системах, коллекторы с балансировочно-настроечной аппаратурой могут являться причиной отсутствия циркуляции где либо, из-за поломок и неправильной настройки.
- Низкое давление, нет воздуха в расширительном бачке – проверьте давление в трубах и накачку бака, автоматизированные агрегаты вовсе не будут работать без нужного давления.
- Нарушение схемы, лишний байпас – проверьте соответствие монтажа проекту, логичность схемы, нет ли закорачиваний струи, параллельных ветвей к радиаторам и контурам.

teplodom1.ru
О холодных батареях или о том, как правильно проектировать систему отопления
Дорогие читатели! Много! Ох, как много вопросов о том, что все хорошо, но некоторые батареи (радиаторы) или целые ветви отопления холодные. У меня есть для вас хорошая новость! Я знаю, одну из самых частых причин, почему это происходит. Плохая новость в том, что исправление ошибок такого рода далеко не просто и часто дорого. Лучше не допускать ошибки, о которых я буду сегодня писать.
На сколько важна скорость циркуляции воды?
Вот один из главнейших вопросов. Отвечаю на него сразу и очень определенно. Скорость воды - это очень важно. Если скорость воды мала, то вы будете мерзнуть и расходовать лишнее топливо. Хоть это и звучит, как банальность, на самом деле это не совсем банально. Надеюсь, вы сейчас это поймете.
Почему вода должна уходить в ответвление?
Вот вопрос, который меня мучил, когда я проектировал систему отопления себе. Я действительно не могу понять, что заставляет воду, идущую по прямой трубе, зайти в ответвление этой трубы под 90 градусов. Если вы это понимаете, вы счастливые люди! А я не понимаю. Я ставлю себя на место воды. Передо мной широкая труба. Я двигаюсь по ней в прямом направлении. С какой стати мне, воде то есть, вдруг отвлечься от этого движения и пойти поперек своему течению в более тонкую трубу, да еще и под прямым углом к моему первоначальному направлению движения? Для того, чтобы пойти в более тонкое ответвление, мне надо как минимум его заметить. Потом мне надо затормозить, чтобы свернуть. Потом мне надо еще более затормозить, ибо в более узкой трубе я не могу двигаться с той же скоростью. Ну ладно, если бы у меня была специальная полоса для того, чтобы свернуть (как на автомобильной трассе), я бы заранее увидел вывеску, перестроился (плавно) и так же плавно повернул на ответвление. Но мы не делаем воде таких условий, и почему-то ждем от нее, что она с охотой пойдет в перпендикулярную трубу. Нет! Решительно не понимаю!
Однотрубное отопление
Что на мой взгляд, может заставить воду пойти в ответвление?
Я думаю - только препятствие в прямой трубе. Тогда это препятствие будет создавать некое избыточное давление, и по причине этого давления вода будет искать другие пути прохода и пойдет в ответвление. Что может быть таким препятствием?
- Крутой поворот основной магистрали.
- Трение воды о внутреннюю поверхность трубы-магистрали.
- Воздух, песок, ржавчина, скопившаяся в магистрали.
- Вода с другой плотностью, например, более холодная.
- (Внимание!!!) Высокая скорость воды в системе!
Мне кажется, чем выше скорость воды, тем выше трение и тем большим препятствием будет любая шероховатость магистрали или поворот. Скорость не может расти бесконечно. Скорость уравновешивается трением и в итоге растет давление воды.
Выводы
Если подающая магистраль будет прямая, если внутренняя ее поверхность будет гладкая и если скорость воды будет слабая, то, видимо, ничто не заставит воду зайти в радиатор. Он всегда будет холодным.
Если избыточное давление при движении воды будет минимальным, то ровно таким минимальным будет скорость воды в радиаторе и его температура. Вот например, если ответвление постепенно охлаждается на протяжении 30-ти см от развилки, то это значит, что вода в это ответвление уходит, но скорость ее такая крошечная, что она успевает охладиться, пока проходит эти самые 30 см. Можете сами прикинуть скорость в этом случае.
Реальные примеры, подтверждающие важность скорости воды в системе
Случай №1
В 2000 (а может быть и в 2001) году я сделал себе отопление. Я поставил в него циркуляционный насос фирмы Vortex. На него гарантия была 5 лет. Проработал он более 10. Я много раз писал о нем. Он работал, но начал сдавать. Он зашумел. Потом он застучал. Он стал нагреваться. То есть я как-то газ выключил, а насос выключить забыл. И вот, что меня реально удивило, так это то, что он был довольно теплый при том, что качал холодную воду! Прошлой зимой я обратил внимание на то, что слабо стал прогреваться полотенцесушитель на втором этаже. А в один прекрасный момент он просто не нагрелся при запуске отопления. Мне пришлось перекрыть все радиаторы на этой ветви и только после этого полотенцесушитель нагрелся и стал греть. В этом году я решил заменить-таки циркуляционный мотор, и заменил. И все! Проблема исчезла! Полотенцесушитель стал нагреваться именно так, как надо. Очень похоже, что бедный насос за столь значительный срок службы сработался так, что скорости воды в системе не хватало для того, чтобы прогревался полотенцесушитель. Видимо он находится в таком месте, что продавить его труднее, чем все остальные радиаторы.
А что же это за место такое? Да ничего особенного. Просто ко всем радиаторам у меня подходит вода сверху, а в полотенцесушитель мне приходится поднимать воду чуть выше магистрали. Вот и вся разница. И получается, что этого вполне хватает для того, чтобы воде было существенно меньше желания в эту трубу зайти.
Случай №2
Буквально недавно ко мне обратилась одна женщина с похожей проблемой. У нее вдруг перестал греться полотенцесушитель. Пришли сантехники. Стали думать. Ничего лучшего не придумали, как прогнать воду через полотенцесушитель и нагреть его. Потом они ушли, а полотенцесушитель через 3 часа стал опять холодный. Пришлось опять вызывать сантехников. Они стали думать еще более напряженно. Они сняли полотенцесушитель и промыли его. Но опять ничего не изменилось. Тогда они сказали, что ничего не остается, как только поменять прибор на другой. И вот тут бедная женщина позвонила мне. Я попросил ее сфотографировать подводку к плотенцесушителю и мне все сразу стало ясно. Вот эти фотки.
Общий план
Верхнее подключение
Нижнее подключение
Потом у нас началась жаркое бабье лето и проблема затихла сама собой. А буквально на днях хозяйка входит в санузел, а в нем тепло! Потрогала полотенцесушитель - горячий. Вот и все стало полностью ясно. Просто увеличили циркуляцию воды и все нормализовалось. А слабая циркуляция не продавливала тот ужас, который вы видите на фотках.
А что же там такого ужасного изображено? Может быть участки, на которых воде нужно подниматься вверх? Или обилие углов? Я думаю и то и другое. Все важно в комплексе! Кроме того, есть у меня еще и подозрения на полипропилен. Когда его спаиваешь, приходится сильно греть концы труб, и бывает, происходит так, что отверстие вставляемой трубы заминается и становится не слишком круглым, на нем образуются заусенцы, которые немного уменьшают проходной диаметр. И еще надо помнить, что стенки труб очень толстые и при сборке фитингов образуется своеобразная ступенька. Я думаю, эта ступенька тоже может давать существенное сопротивление движению воды.
Какой же должна быть правильно спроектированная система отопления?
Система должна учитывать, по возможности, все описанные выше нюансы, и неописанные тоже.
В системе отопления должно быть правильное соподчинение ветвей
Если в магистрали есть ответвления, то в ней при циркуляции должно создаваться достаточное избыточное давление воды для того, чтобы вода заходила во все ответвления по возможности равномерно. Это, в частности, означает, что накладываются ограничения на общую длину магистрали и на количество ответвлений. Их не должно быть слишком много.
Все ответвления должны иметь проходной диаметр меньше родительского (от которого они отходят). Если у нас будет ответвление того же диаметра, что и магистраль, вся вода будет стремиться в него. В этом случае где-то нужно обязательно сделать сужение или поставить регулирующий вентиль.
Заметье!Есть у нас соподчинение ветвей, нет ли его у нас, удачные мы выбрали диаметры труб или неудачные.... Мы всегда можем отрегулировать ток по ветвям вентилями. Нужно только их предусмотреть в проекте и расположить в достаточно удобных местах. Ну и вентили, конечно, должны быть качественные. Про вентили есть отдельный материал.Если у нас, например, магистраль узкая, скажем, диаметр 22 мм, а ответвления 15 и их много, например 10 штук, то надо понимать, что суммарная проходная площадь всех ответвлений значительно превышает проходную площадь магистрали и для того, чтобы иметь циркуляцию во всех ответвлениях, у нас должны быть для этого какие-то особые причины. Например, очень высокая скорость воды в магистрали. Вполне возможно, при таких сложных условиях потребуется насос повышенной мощности.
Нужно использовать хорошие трубы и фитинги
Что значит хорошие? Такие, которые создают меньше препятствий для движения воды. Трение воды при движении в трубе будет действовать против скорости, а, значит, и против нашего насоса. При использовании полипропилена смотрим очень внимательно, что там получается внутри трубы после спайки. Возможно нужно предусмотреть какой-то приборчик, чтобы калибровать отверстия, которые могут деформироваться расплавленным пластиком. Я использую для этого зенкер на ручке, чтобы использовать не в дрели, а в ручном режиме.
В системе должно быть минимальное количество углов
Да! Считается особым шиком, когда трубы ровненькие, параллельные такие все и их так много, что дух захватывает. И надо чтобы эти трубы еще были очень красиво расположены. Чтобы все имели синхронные повороты, чтобы трубами обходить все препятствия, чтобы все было "круто"! Может не надо, а? Может сделать криво, но сэкономить на углах? Лучше ведь будет работать! Каждый угол - это тормоз для воды. Тормозов быть не должно! Если и делать тормоза специально, то только регулируемые! Чтобы легким поворотом ручки можно было бы этот тормоз к нулю свести!
Уменьшить количество подъемов воды
Вода должна в идеале подниматься всего один раз по стояку. Все! После этого она должна двигаться только вниз! Либо горизонтально с уклоном вниз. И это не зависит от того, есть у вас циркуляционный насос или нет. Вы же не хотите ради удовольствия иметь много углов и подъемов воды использовать насос 90 ватт вместо 60-ти?
Вода должна подниматься по одной трубе! Подъем по одной трубе с большим диаметром это в разы лучше, чем тот же подъем но по куче труб маленького диаметра! Если в вашей системе нет главного стояка - сразу означает, что вы перерасходуете на насосах.
Количество ветвей и радиаторов на каждой ветви не должно зашкаливать
Из описания выше, кажется, ясно, что количество радиаторов на ветви не может быть бесконечном при том же диаметре подающей магистрали. Если у вас 25 радиаторов на одной магистрали, то диаметр этой магистрали должен соответствовать количеству радиаторов и проходному диаметру ответвлений. Кроме того, нужен довольно мощный насос. На сколько мощный? Достаточно мощный. Заранее не скажешь. Помним только, что очень большая скорость циркуляции в слишком узкой трубе даст довольно сильный шум. А на поворотах особенно.
Кстати,вот вам некоторая прикидка. У меня самая длинная магистраль идет вокруг дома по первому этажу. Диаметр у нее 22 мм (медный стандарт). К радиаторам идет 15 мм. На магистрали 4 поворота. Отводы к радиаторам спусаются, не поднимаются. Уклоны есть, но небольшие. Я бы сказал, минимально возможные. Радиаторов 5 штук. И при вся магистраль прокачивается на первой скорости насоса, но самый последний радиатор на ощупь холоднее остальных. Поскольку у меня стоят теперь термостатические вентили на радиаторах, стало невозможно померить температуру последнего радиатора в сравнении с остальными, поскольку остальные могут быть вообще холодными. Докладываю свои ощущения, полученные при первом прогреве системы после постройки. Насос у меня самый слабый из доступных (25 на 40). И к этой ветви есть еще две веточки, но крошечные по два радиатора в каждой.
Вот и все! Если что забыл - пишите комментарии.
Рекомендую гнаться не за красотой, а за эффективностьюДмитрий Белкин
Статья создана 30.09.2015
Статья отредактирована 05.10.2015
Похожие материалы - отбираем по ключевым словам
belkin-labs.ru
Поиск причины слабой циркуляции теплоносителя в двухтрубной системе отопления
Автор: Дмитрий Белкин
После написания первой статьи прошло уже довольно значительное время и я, в преддверии отопительного сезона 2011-2012, решил продолжить цикл, тем более, что вопросы на тему "сделал отопление, а оно не работает" продолжают поступать.
К сожалению, методы поиска неисправностей, которые не лежат на поверхности, довольно трудно поддаются классификации, и я решил посвятить вопросу неисправностей системы отопления несколько небольших статей. В этой статье я хотел бы рассмотреть проблему слабой циркуляции теплоносителя и неравномерного прогрева радиаторов. Сам я не совершал никогда ошибок, подобных описываемым и, соответственно, здесь мне придется немного потеоретизировать.
Друзья! Перед поиском неисправностей в своем отоплении, пожалуйста, найдите грязевой фильтр и прочистите его! Возможно после этого и искать будет уже нечего!
Итак, имеем двухтрубное отопление. Рассмотрим одну ветвь этой системы отопления, обслуживающую, скажем условно, один этаж. Вот ее схема. Ток воды показан стрелками.
Радиатор, находящийся ближе к началу ветви, или к котлу, горячий. Это самый левый крайний радиатор. Радиаторов может быть значительно больше, чем показано на схеме. Например, в моем крохотном домишке 3 ветви. Самая длинная имеет длину порядка 25 метров и на ней стоит 5 радиаторов. Проблема в том, что радиаторы, следующие за первым, либо вовсе холодные, либо имеют температуру значительно ниже, чем у первого. Причем, чем дальше к концу ветви, тем радиаторы холоднее и холоднее.
Первый радиатор у нас горячий (рука еле терпит). Щупаем следующие и обнаруживаем, что все радиаторы горячие, но их температура уменьшается по мере продвижения по ветви. Последний уже не горячий, а чуть теплый. Возвращаемся к первому радиатору, но щупаем его низ. Щупаем низ всех радиаторов по ветви и обнаруживаем, что низ радиаторов значительно холоднее их верха. Даже у первого.
Вывод
Мы имеем циркуляцию воды в нашей ветви отопления. Воздух в трубах отсутствует. Однако циркуляция не достаточно быстрая. Она на столько слаба, что вода успевает охладиться, пока движется от входа радиатора к его выходу. Таким образом, проблема диагностирована. Нам остается только найти ее причину и уничтожить ее.
Есть ли у нас в системе циркуляционный насос?
Если его нет, то проблему ускорения циркуляции решить довольно сложно. Нужно ставить ниже котел, нужно увеличивать диаметр стояка, нужно увеличивать диаметр подающей и обратной ( горизонтальные магистрали) нужно менять трубы на такие, у которых внутренняя поверхность более гладкая, нужно уменьшать количество углов и делать их тупыми, то есть градусов 100 или 110. По крайней мере больше, чем 90.
Если циркуляционный насос есть, то ... решить проблему вовсе не проще.
Для начала проверим, работает ли насос. Сделать это в общем случае не так просто как кажется. Хороший циркуляционный насос работает абсолютно бесшумно и без вибраций. Услышать его работу можно только приложив к нему ухо, а он горячий и можно обжечься! Я не рекомендую, вам, уважаемые друзья рисковать своими органами! Запаситесь медицинским стетоскопом или просто трубкой большого диаметра (подойдет кусок пластмассовой трубы от канализации диаметром 50 мм. Приложите один конец к мотору, а в другой конец засуньте свое ухо. Если вы услышите, как работает мотор, это хорошо!
Кстати, если ваш мотор работает шумно, то он, возможно сломался и его надо заменить, чтобы не стало мучительно холодно, но куда большая вероятность того, что в нем бурлит воздух. Может быть из-за этого и циркуляция слабая? В этом случае выключите мотор и спустите воздух. На любом моторе для этого есть средства. А можно спустить воду из насоса прямо пока он работает, но делать это надо крайне осторожно, чтобы его (мотор) не сломать. Как только из мотора перестанет выходить вода с пузырями, процедуру выпуска воздуха надо прекратить, то есть, все отверстия закрутить и добавить в систему свежей воды, доведя давление по барометру до нужного уровня.
Важное замечание!
Перечитывая свои особо удачные статьи, а эта статья несомненно довольно удачная, я заметил одну неточность. Касается она спуска воздуха на работающем насосе. Дело в том, что если насос у вас особо мощный и создает заметное давление, то процедура спуска воздуха может превратиться в завоздушивание всей системы. Смысл в том, что напор воды настолько велик, что в систему засасывается воздух, а вода не выливается. Это зависит от конструкции и мощности насоса. Возможно и от каких-то других факторов. Короче говоря, если спуск воздуха представляет в вашей системе проблему, то обязательно выключите циркулятор, прежде чем воздух спускать. Лишняя осторожность не помешает!
Работает насос? Отлично! Можно увеличить на нем скорость циркуляции? Замечательно! Увеличиваем смотрим, что получилось. Если все радиаторы стали равномерно горячее, то считаем, что у нас просто слишком длинная ветвь и мы использовали слишком тонкие трубы. Возможно, что трубы плохого качества или есть какие-нибудь препятствия для циркуляции в виде большого количества углов, вмятин на трубах и так далее. Дальше мы даем себе обещание когда-нибудь все переделать и живем спокойно. Ну может быть меняем циркуляционный насос на более мощный. При этом мы миримся с увеличенными затратами на электричество. А что же вы думали? Так просто что ли в большом доме жить? За все приходится платить.
Предположим, что увеличение скорости циркуляции на моторе не дало ничего.
Считаем, что это чудо! Что-то должно было измениться, либо мотор неисправен, все-таки. Как минимум на первом радиаторе ветви низ должен стать почти таким же горячим, как и верх. Предположим, что чуда не было! На первом радиаторе и верх и низ стали горячими, но дальше по ветви температура нас все также не устраивает.
Я надеюсь, у вас есть вентили как минимум на входах всех радиаторов? Перекрываем вентиль первого радиатора наполовину и щупаем остальные. Стали они горячее? Если да, то делаем следующий вывод.
Вывод
Мы получили такое отопление, в котором воде легче пройти по радиатору, чем идти по всей ветви. Почему так произошло? Ну, например, потому, что диаметр подающей магистрали (или обратной, что то же самое) меньше, чем диаметр патрубков на вход и выход радиатора. А должно быть наоборот. Проходной диаметр магистралей должен быть больше, чем диаметр отводов на радиаторы. Если вы пользуетесь качественными, например, медными трубами, то к радиаторам должны быть подключены трубки не больше 15 мм внутреннего диаметра. Этого хватает! Проверено вашим покорным слугой!
После вынесения этого замечательного вывода мы считаем, что легко отделались и живем, регулируя циркуляцию в нашей ветви вентилями. Это, конечно, не добавляет комфорта. Меняем вентили на автоматические термостатические и получаем, я надеюсь, вполне нормальное отопление, которое регулирует само себя. После этого живем спокойно.
Следующий вариант. Обе магистрали горячие, а радиаторы холодные. При этом вентили на радиаторах открыты полностью.
По большому счету это тоже чудо. В этом случае радиаторы не могут быть абсолютно холодными. А вот если по магистралям вода носится со скоростью гоночной машины, а в радиаторы не заходит, то это означает, что проблема либо в радиаторах во всех сразу), либо в узле подключения радиатора к магистрали, причем не обязательно узел верхний, входной, так сказать. Если проблема в нижнем, выходном узле, то эффект будет точно такой же. Другими словами, если перекрыть выход радиатора, то он будет абсолютно холодным, как если бы мы перекрыли вход. Почему регулирующие вентили ставят сверху? Только чтобы не нужно было наклоняться слишком низко, чтобы их регулировать, и ногой не задеть случайно.
Если рассматривать неисправности радиаторов, то куда больше вероятность того, что проблема будет только в одном из них, но не во всех сразу. В этом случае и разбираться нужно с одним. Самое вероятное, что проблема в вентиле. Вот с него, я думаю, и стоит начинать.
И последнее. Если мы имеем воздушную пробку или засор в середине магистрали, то что мы получаем? Все радиаторы и магистраль до засора будут горячие, а подающая и обратная магистрали сразу за работающим радиатором будут холодные.
ЗАМЕТЬТЕ!
Если так произошло, это совсем не значит, что проблема где-то рядом с работающим радиатором. Проблема может быть где угодно в промежутке подающей и обратной магистрали между работающим радиатором и первым неработающим. Это очень важно понимать! Понимание этого важнейшего момента может сэкономить вам кучу времени и сил. Да и денег тоже.
Вот не поленюсь даже схему нарисовать
Вот и все. Надеюсь, эта статья стала для кого-то полезной. Как обычно буду рад комментариям и "случаям из жизни".
Дмитрий Белкин
Статья создана 19.10.2011
belkin-labs.ru
Поиск причины слабой циркуляции теплоносителя в двухтрубной системе отопления
Поиск неисправностей в двухтрубной системе отопления (продолжение)
Автор: Дмитрий Белкин
После написания первой статьи прошло уже довольно значительное время и я, в преддверии отопительного сезона 2011-2012, решил продолжить цикл, тем более, что вопросы на тему "сделал отопление, а оно не работает" продолжают поступать.
К сожалению, методы поиска неисправностей, которые не лежат на поверхности, довольно трудно поддаются классификации, и я решил посвятить вопросу неисправностей системы отопления несколько небольших статей. В этой статье я хотел бы рассмотреть проблему слабой циркуляции теплоносителя и неравномерного прогрева радиаторов. Сам я не совершал никогда ошибок, подобных описываемым и, соответственно, здесь мне придется немного потеоретизировать.
Друзья! Перед поиском неисправностей в своем отоплении, пожалуйста, найдите грязевой фильтр и прочистите его! Возможно после этого и искать будет уже нечего!
Итак, имеем двухтрубное отопление. Рассмотрим одну ветвь этой системы отопления, обслуживающую, скажем условно, один этаж. Вот ее схема. Ток воды показан стрелками.
Радиатор, находящийся ближе к началу ветви, или к котлу, горячий. Это самый левый крайний радиатор. Радиаторов может быть значительно больше, чем показано на схеме. Например, в моем крохотном домишке 3 ветви. Самая длинная имеет длину порядка 25 метров и на ней стоит 5 радиаторов. Проблема в том, что радиаторы, следующие за первым, либо вовсе холодные, либо имеют температуру значительно ниже, чем у первого. Причем, чем дальше к концу ветви, тем радиаторы холоднее и холоднее.
Первый радиатор у нас горячий (рука еле терпит). Щупаем следующие и обнаруживаем, что все радиаторы горячие, но их температура уменьшается по мере продвижения по ветви. Последний уже не горячий, а чуть теплый. Возвращаемся к первому радиатору, но щупаем его низ. Щупаем низ всех радиаторов по ветви и обнаруживаем, что низ радиаторов значительно холоднее их верха. Даже у первого.
Вывод
Мы имеем циркуляцию воды в нашей ветви отопления. Воздух в трубах отсутствует. Однако циркуляция не достаточно быстрая. Она на столько слаба, что вода успевает охладиться, пока движется от входа радиатора к его выходу. Таким образом, проблема диагностирована. Нам остается только найти ее причину и уничтожить ее.
Есть ли у нас в системе циркуляционный насос?
Если его нет, то проблему ускорения циркуляции решить довольно сложно. Нужно ставить ниже котел, нужно увеличивать диаметр стояка, нужно увеличивать диаметр подающей и обратной ( горизонтальные магистрали) нужно менять трубы на такие, у которых внутренняя поверхность более гладкая, нужно уменьшать количество углов и делать их тупыми, то есть градусов 100 или 110. По крайней мере больше, чем 90.
Если циркуляционный насос есть, то. решить проблему вовсе не проще.
Для начала проверим, работает ли насос. Сделать это в общем случае не так просто как кажется. Хороший циркуляционный насос работает абсолютно бесшумно и без вибраций. Услышать его работу можно только приложив к нему ухо, а он горячий и можно обжечься! Я не рекомендую, вам, уважаемые друзья рисковать своими органами! Запаситесь медицинским стетоскопом или просто трубкой большого диаметра (подойдет кусок пластмассовой трубы от канализации диаметром 50 мм. Приложите один конец к мотору, а в другой конец засуньте свое ухо. Если вы услышите, как работает мотор, это хорошо!
Кстати, если ваш мотор работает шумно, то он, возможно сломался и его надо заменить, чтобы не стало мучительно холодно, но куда большая вероятность того, что в нем бурлит воздух. Может быть из-за этого и циркуляция слабая? В этом случае выключите мотор и спустите воздух. На любом моторе для этого есть средства. А можно спустить воду из насоса прямо пока он работает, но делать это надо крайне осторожно, чтобы его (мотор) не сломать. Как только из мотора перестанет выходить вода с пузырями, процедуру выпуска воздуха надо прекратить, то есть, все отверстия закрутить и добавить в систему свежей воды, доведя давление по барометру до нужного уровня.
Важное замечание!
Перечитывая свои особо удачные статьи, а эта статья несомненно довольно удачная, я заметил одну неточность. Касается она спуска воздуха на работающем насосе. Дело в том, что если насос у вас особо мощный и создает заметное давление, то процедура спуска воздуха может превратиться в завоздушивание всей системы. Смысл в том, что напор воды настолько велик, что в систему засасывается воздух, а вода не выливается. Это зависит от конструкции и мощности насоса. Возможно и от каких-то других факторов. Короче говоря, если спуск воздуха представляет в вашей системе проблему, то обязательно выключите циркулятор, прежде чем воздух спускать. Лишняя осторожность не помешает!
Работает насос? Отлично! Можно увеличить на нем скорость циркуляции? Замечательно! Увеличиваем смотрим, что получилось. Если все радиаторы стали равномерно горячее, то считаем, что у нас просто слишком длинная ветвь и мы использовали слишком тонкие трубы. Возможно, что трубы плохого качества или есть какие-нибудь препятствия для циркуляции в виде большого количества углов, вмятин на трубах и так далее. Дальше мы даем себе обещание когда-нибудь все переделать и живем спокойно. Ну может быть меняем циркуляционный насос на более мощный. При этом мы миримся с увеличенными затратами на электричество. А что же вы думали? Так просто что ли в большом доме жить? За все приходится платить.
Предположим, что увеличение скорости циркуляции на моторе не дало ничего.
Считаем, что это чудо! Что-то должно было измениться, либо мотор неисправен, все-таки. Как минимум на первом радиаторе ветви низ должен стать почти таким же горячим, как и верх. Предположим, что чуда не было! На первом радиаторе и верх и низ стали горячими, но дальше по ветви температура нас все также не устраивает.
Я надеюсь, у вас есть вентили как минимум на входах всех радиаторов? Перекрываем вентиль первого радиатора наполовину и щупаем остальные. Стали они горячее? Если да, то делаем следующий вывод.
Вывод
Мы получили такое отопление, в котором воде легче пройти по радиатору, чем идти по всей ветви. Почему так произошло? Ну, например, потому, что диаметр подающей магистрали (или обратной, что то же самое) меньше, чем диаметр патрубков на вход и выход радиатора. А должно быть наоборот. Проходной диаметр магистралей должен быть больше, чем диаметр отводов на радиаторы. Если вы пользуетесь качественными, например, медными трубами, то к радиаторам должны быть подключены трубки не больше 15 мм внутреннего диаметра. Этого хватает! Проверено вашим покорным слугой!
После вынесения этого замечательного вывода мы считаем, что легко отделались и живем, регулируя циркуляцию в нашей ветви вентилями. Это, конечно, не добавляет комфорта. Меняем вентили на автоматические термостатические и получаем, я надеюсь, вполне нормальное отопление, которое регулирует само себя. После этого живем спокойно.
Следующий вариант. Обе магистрали горячие, а радиаторы холодные. При этом вентили на радиаторах открыты полностью.
По большому счету это тоже чудо. В этом случае радиаторы не могут быть абсолютно холодными. А вот если по магистралям вода носится со скоростью гоночной машины, а в радиаторы не заходит, то это означает, что проблема либо в радиаторах во всех сразу), либо в узле подключения радиатора к магистрали, причем не обязательно узел верхний, входной, так сказать. Если проблема в нижнем, выходном узле, то эффект будет точно такой же. Другими словами, если перекрыть выход радиатора, то он будет абсолютно холодным, как если бы мы перекрыли вход. Почему регулирующие вентили ставят сверху? Только чтобы не нужно было наклоняться слишком низко, чтобы их регулировать, и ногой не задеть случайно.
Если рассматривать неисправности радиаторов, то куда больше вероятность того, что проблема будет только в одном из них, но не во всех сразу. В этом случае и разбираться нужно с одним. Самое вероятное, что проблема в вентиле. Вот с него, я думаю, и стоит начинать.
И последнее. Если мы имеем воздушную пробку или засор в середине магистрали, то что мы получаем? Все радиаторы и магистраль до засора будут горячие, а подающая и обратная магистрали сразу за работающим радиатором будут холодные.
ЗАМЕТЬТЕ!
Если так произошло, это совсем не значит, что проблема где-то рядом с работающим радиатором. Проблема может быть где угодно в промежутке подающей и обратной магистрали между работающим радиатором и первым неработающим. Это очень важно понимать! Понимание этого важнейшего момента может сэкономить вам кучу времени и сил. Да и денег тоже.
Вот не поленюсь даже схему нарисовать
По материалам сайта: http://m.belkin-labs.ru
fix-builder.ru
Циркуляция жидкости в системе отопления
Каждое помещение независимо от его целевого предназначения, нуждается в отоплении. Если раньше основным способом отопления домов было принято считать каминный или печной метод, то сейчас он стал наименее эффективным и востребованным: носитель не способен предоставить достаточное количество тепла из-за увеличения отапливаемых объектов. Одним из наиболее прогрессивных вариантов отопления принято считать водяное отопление. В стандартную систему водяного отопления входит котел, соединенный с радиатором посредством магистралей. В качестве теплоносителя применяется вода.
Циркуляция жидкости в системе отопления
Стандартный принцип работы системы заключается в следующем: теплоноситель, в данном случае вода, поступает через трубопровод в радиаторы и отдает помещению тепло; после этого вода возвращается к котлу для нагрева повторно. Системы водяного отопления разделяют на системы с естественной циркуляцией и с принудительной циркуляцией.
Отопительные системы с естественной циркуляцией
Система отопления с естественной циркуляцией получила широкое распространение еще в довоенный период времени за счет своей эффективности, простоты и надежности. Наиболее часто такой тип отопительной системы используется на дачах, а также в загородных домах из-за частых перебоев с электроснабжением на таких объектах. Такие системы условно разделяют на два типа – с нижней и с верхней подачей воды. Для определения с выбором типа отопительной системы необходимо рассмотреть их отличия, характеристики и сферу применения.
Принципиальная схема отопления с естественной циркуляцией теплоносителя
Отопительные системы с естественной циркуляцией
Отопительные системы с верхней подачей воды
Теплоноситель – в данном случае вода – подлежит нагреву и подаче в верхнюю часть отопительной системы посредством трубопровода. Труба, применяемая для подачи воды должна обладать большим диаметром по сравнению с трубами, которые отвечают за подачу воды к радиатору. Это необходимо для достижения наибольшего сопротивления теплового обмена. Горизонтальные трубы надлежит устанавливать с минимальным уклоном в пределах одного сантиметра на подгонный метр.
Расширительный бак нужно установить в верхней части системы: он будет выполнять функцию приема пара и избытка тепла – это необходимо из-за свойства воды расширяться при нагреве и переходить в состояние пара. На баке должен присутствовать сливной кран и крышка или клапан в его верхней части. После того, как вода нагрета, она распределяется через подающую трубу к вертикальным стоякам и в радиаторы.
Совет: если вы собираетесь применять отопительную систему с естественной циркуляцией воды, помните, что радиаторы необходимо подключать с помощью диагонального способа
После непосредственного отопления помещения вода переходит в котел по специализированной трубе – обратке. Здесь она подогревается заново и цикл движения воды повторяется. Котел для нагрева располагается в самом низком участке системы, под радиаторами. Обычно, эти элементы устанавливаются в котельных, для которых выделяются подвальные помещения.
Отопительные системы с нижней подачей воды
Система, в которой теплоноситель подается снизу, обычно используется для отопления домов, где нет чердачного помещения, или к нему закрыт доступ. Основное отличие представленной отопительной системы состоит в том, что трубы прокладываются под радиаторами. Также присутствует расширительный бак, который устанавливается в верхнем уровне системы; обычно для этого применяются хозяйственные помещения. Если при этом отсутствует циркуляция воды в системе отопления, которая должна происходить естественно, то она создается принудительным путем.
Отопительные системы с принудительной циркуляцией
Стандартная система отопления с принудительной циркуляцией функционирует посредствам тех же способов подключения. Отличие состоит том, что из-за большой протяженности этой системы или отсутствия естественных условий для создания наклона труб необходимо включить в систему насос. Насос для циркуляции монтируется к магистральной трубе – это помогает увеличить срок эксплуатации отопительной системы. Использование насоса помогает не только увеличить эффективность отопления, но также сократить количество магистралей. Система с принудительной циркуляцией имеет возможность обогреть не просто несколько помещений, но даже дом с несколькими этажами.
Отопительные системы с принудительной циркуляцией
Для того чтобы произвести качественную работу данного вида системы нужно непрерывное электроснабжение. Монтаж насоса для циркуляции в системе отопления требуется для того, чтобы создать принудительно циркуляцию воды в замкнутом контуре. В данном типе систем насос является центральным компонентом среди оборудования. Следует отметить, что циркуляционный насос может не отличаться значительной производительностью: его мощность необходима только для направления жидкости в подающую трубу. Этот же напор толкает воду в обратном направлении, так как система является замкнутой.
Циркуляционный насос необходим для обеспечения бесперебойной работы системы отопления, поэтому должен полностью соответствовать системе, в которую производится монтаж. Благодаря своей функциональности, такой тип насосов может повсеместно применяться в самых разнообразных магистралях трубопроводов.
Выбор циркуляционного насоса для отопительной системы
Для того чтобы подобрать циркуляционный насос для отопительной системы, необходимо произвести соответствующие расчеты. Обратите внимание на то, что в течение часа данным элементом будет прогоняться в три раза больше воды, чем составляет ее общий объем в системе. Таким образом, общий объем подходящего количества жидкости в среднем 10 литров на 1 киловатт мощности отопительного котла. Требуемую модель насоса для отопительной системы и его мощности определяют по напорно-расходным параметрам. Напор должен равняться гидравлическому сопротивлению отопительной системы.
Циркуляционный насос
Обычно скорость напора жидкости в системах с принудительной циркуляции довольно низкая, что дает право судить о низких потерях гидравлического сопротивления, которые обычно не превышают 2 метров. Точное сопротивление рассчитать довольно непросто, поэтому производительность циркуляционного насоса определяется по средней точке. Для того чтобы рассчитать производительность учитываются также размеры площади объекта отопления и мощность, которой обладает источник электроэнергии. Следует помнить, что насос необходим только в системе с принудительной циркуляции, система с естественной циркуляцией в нем не нуждается.
Установка циркуляционного насоса: на что следует обратить внимание?
Чтобы самостоятельно установить циркуляционный насос, воспользуйтесь следующими рекомендациями:
- чтобы продлить эксплуатационный срок всей системы, перед циркуляционным насосом установите фильтр для очистки жидкости. фильтр необходимо установить на всасывающем патрубке;
- не выбирайте для отопительной системы циркуляционный насос большой мощности и производительности, чем требуется. В противном случае, появляется риск столкнуться с дополнительным неприятным шумом при его работе;
- Никогда не включайте насос до того, как заполнили отопительную магистраль водой и удалили из нее воздух, это может приводить к выходу из строя оборудования;
- устанавливайте насос в области, максимально близкой к расширительному баку;
- при установке насоса в закрытую систему отопления, если будет возможность, установите насос на обратке. Это связано с тем, что данный участок магистрали обладает наименьшей температурой.
Установка циркуляционного насоса
Совет: перед запуском отопительной системы необходимо промыть ее водой для удаления различных инородных частиц. Не забывайте, что даже краткосрочная работа циркуляционная насоса вхолостую при отсутствии жидкости в системе может обернуться выходом из строя самого насоса и других элементов системы.
Практически все циркуляционные насосы, представленные на современном рынке, снабжены связью с автоматической регулировкой котлов для нагрева. Эта функция предоставляет владельцам возможность регулировать температуру воздуха на отапливаемом объекте посредством смены скорости движения воды в отопительной системе. Для того, чтобы учитывать уровень потребления тепла в помещениях устанавливаются специальные счетчики, благодаря которым контролируются тепловые потери, возникающие из-за износа магистралей. Сама схема отопления при этом не подлежит никаким изменениям.
Ознакомиться со способом установки циркуляционного насоса самостоятельно вы сможете, посмотрев видео:
sovetyporemontu.ru
Поиск причины слабой циркуляции теплоносителя в двухтрубной системе отопления
Поиск неисправностей в двухтрубной системе отопления (продолжение)
Автор: Дмитрий Белкин
После написания первой статьи прошло уже довольно значительное время и я, в преддверии отопительного сезона 2011-2012, решил продолжить цикл, тем более, что вопросы на тему "сделал отопление, а оно не работает" продолжают поступать.
К сожалению, методы поиска неисправностей, которые не лежат на поверхности, довольно трудно поддаются классификации, и я решил посвятить вопросу неисправностей системы отопления несколько небольших статей. В этой статье я хотел бы рассмотреть проблему слабой циркуляции теплоносителя и неравномерного прогрева радиаторов. Сам я не совершал никогда ошибок, подобных описываемым и, соответственно, здесь мне придется немного потеоретизировать.
Друзья! Перед поиском неисправностей в своем отоплении, пожалуйста, найдите грязевой фильтр и прочистите его! Возможно после этого и искать будет уже нечего!
Итак, имеем двухтрубное отопление. Рассмотрим одну ветвь этой системы отопления, обслуживающую, скажем условно, один этаж. Вот ее схема. Ток воды показан стрелками.
Радиатор, находящийся ближе к началу ветви, или к котлу, горячий. Это самый левый крайний радиатор. Радиаторов может быть значительно больше, чем показано на схеме. Например, в моем крохотном домишке 3 ветви. Самая длинная имеет длину порядка 25 метров и на ней стоит 5 радиаторов. Проблема в том, что радиаторы, следующие за первым, либо вовсе холодные, либо имеют температуру значительно ниже, чем у первого. Причем, чем дальше к концу ветви, тем радиаторы холоднее и холоднее.
Первый радиатор у нас горячий (рука еле терпит). Щупаем следующие и обнаруживаем, что все радиаторы горячие, но их температура уменьшается по мере продвижения по ветви. Последний уже не горячий, а чуть теплый. Возвращаемся к первому радиатору, но щупаем его низ. Щупаем низ всех радиаторов по ветви и обнаруживаем, что низ радиаторов значительно холоднее их верха. Даже у первого.
Вывод
Мы имеем циркуляцию воды в нашей ветви отопления. Воздух в трубах отсутствует. Однако циркуляция не достаточно быстрая. Она на столько слаба, что вода успевает охладиться, пока движется от входа радиатора к его выходу. Таким образом, проблема диагностирована. Нам остается только найти ее причину и уничтожить ее.
Есть ли у нас в системе циркуляционный насос?
Если его нет, то проблему ускорения циркуляции решить довольно сложно. Нужно ставить ниже котел, нужно увеличивать диаметр стояка, нужно увеличивать диаметр подающей и обратной ( горизонтальные магистрали) нужно менять трубы на такие, у которых внутренняя поверхность более гладкая, нужно уменьшать количество углов и делать их тупыми, то есть градусов 100 или 110. По крайней мере больше, чем 90.
Если циркуляционный насос есть, то. решить проблему вовсе не проще.
Для начала проверим, работает ли насос. Сделать это в общем случае не так просто как кажется. Хороший циркуляционный насос работает абсолютно бесшумно и без вибраций. Услышать его работу можно только приложив к нему ухо, а он горячий и можно обжечься! Я не рекомендую, вам, уважаемые друзья рисковать своими органами! Запаситесь медицинским стетоскопом или просто трубкой большого диаметра (подойдет кусок пластмассовой трубы от канализации диаметром 50 мм. Приложите один конец к мотору, а в другой конец засуньте свое ухо. Если вы услышите, как работает мотор, это хорошо!
Кстати, если ваш мотор работает шумно, то он, возможно сломался и его надо заменить, чтобы не стало мучительно холодно, но куда большая вероятность того, что в нем бурлит воздух. Может быть из-за этого и циркуляция слабая? В этом случае выключите мотор и спустите воздух. На любом моторе для этого есть средства. А можно спустить воду из насоса прямо пока он работает, но делать это надо крайне осторожно, чтобы его (мотор) не сломать. Как только из мотора перестанет выходить вода с пузырями, процедуру выпуска воздуха надо прекратить, то есть, все отверстия закрутить и добавить в систему свежей воды, доведя давление по барометру до нужного уровня.
Важное замечание!
Перечитывая свои особо удачные статьи, а эта статья несомненно довольно удачная, я заметил одну неточность. Касается она спуска воздуха на работающем насосе. Дело в том, что если насос у вас особо мощный и создает заметное давление, то процедура спуска воздуха может превратиться в завоздушивание всей системы. Смысл в том, что напор воды настолько велик, что в систему засасывается воздух, а вода не выливается. Это зависит от конструкции и мощности насоса. Возможно и от каких-то других факторов. Короче говоря, если спуск воздуха представляет в вашей системе проблему, то обязательно выключите циркулятор, прежде чем воздух спускать. Лишняя осторожность не помешает!
Работает насос? Отлично! Можно увеличить на нем скорость циркуляции? Замечательно! Увеличиваем смотрим, что получилось. Если все радиаторы стали равномерно горячее, то считаем, что у нас просто слишком длинная ветвь и мы использовали слишком тонкие трубы. Возможно, что трубы плохого качества или есть какие-нибудь препятствия для циркуляции в виде большого количества углов, вмятин на трубах и так далее. Дальше мы даем себе обещание когда-нибудь все переделать и живем спокойно. Ну может быть меняем циркуляционный насос на более мощный. При этом мы миримся с увеличенными затратами на электричество. А что же вы думали? Так просто что ли в большом доме жить? За все приходится платить.
Предположим, что увеличение скорости циркуляции на моторе не дало ничего.
Считаем, что это чудо! Что-то должно было измениться, либо мотор неисправен, все-таки. Как минимум на первом радиаторе ветви низ должен стать почти таким же горячим, как и верх. Предположим, что чуда не было! На первом радиаторе и верх и низ стали горячими, но дальше по ветви температура нас все также не устраивает.
Я надеюсь, у вас есть вентили как минимум на входах всех радиаторов? Перекрываем вентиль первого радиатора наполовину и щупаем остальные. Стали они горячее? Если да, то делаем следующий вывод.
Вывод
Мы получили такое отопление, в котором воде легче пройти по радиатору, чем идти по всей ветви. Почему так произошло? Ну, например, потому, что диаметр подающей магистрали (или обратной, что то же самое) меньше, чем диаметр патрубков на вход и выход радиатора. А должно быть наоборот. Проходной диаметр магистралей должен быть больше, чем диаметр отводов на радиаторы. Если вы пользуетесь качественными, например, медными трубами, то к радиаторам должны быть подключены трубки не больше 15 мм внутреннего диаметра. Этого хватает! Проверено вашим покорным слугой!
После вынесения этого замечательного вывода мы считаем, что легко отделались и живем, регулируя циркуляцию в нашей ветви вентилями. Это, конечно, не добавляет комфорта. Меняем вентили на автоматические термостатические и получаем, я надеюсь, вполне нормальное отопление, которое регулирует само себя. После этого живем спокойно.
Следующий вариант. Обе магистрали горячие, а радиаторы холодные. При этом вентили на радиаторах открыты полностью.
По большому счету это тоже чудо. В этом случае радиаторы не могут быть абсолютно холодными. А вот если по магистралям вода носится со скоростью гоночной машины, а в радиаторы не заходит, то это означает, что проблема либо в радиаторах во всех сразу), либо в узле подключения радиатора к магистрали, причем не обязательно узел верхний, входной, так сказать. Если проблема в нижнем, выходном узле, то эффект будет точно такой же. Другими словами, если перекрыть выход радиатора, то он будет абсолютно холодным, как если бы мы перекрыли вход. Почему регулирующие вентили ставят сверху? Только чтобы не нужно было наклоняться слишком низко, чтобы их регулировать, и ногой не задеть случайно.
Если рассматривать неисправности радиаторов, то куда больше вероятность того, что проблема будет только в одном из них, но не во всех сразу. В этом случае и разбираться нужно с одним. Самое вероятное, что проблема в вентиле. Вот с него, я думаю, и стоит начинать.
И последнее. Если мы имеем воздушную пробку или засор в середине магистрали, то что мы получаем? Все радиаторы и магистраль до засора будут горячие, а подающая и обратная магистрали сразу за работающим радиатором будут холодные.
ЗАМЕТЬТЕ!
Если так произошло, это совсем не значит, что проблема где-то рядом с работающим радиатором. Проблема может быть где угодно в промежутке подающей и обратной магистрали между работающим радиатором и первым неработающим. Это очень важно понимать! Понимание этого важнейшего момента может сэкономить вам кучу времени и сил. Да и денег тоже.
Вот не поленюсь даже схему нарисовать
По материалам сайта: http://belkin-labs.ru
fix-builder.ru
|
При эксплуатации систем отопления встречаются случаи, когда один или несколько радиаторов частично или полностью не прогреваются. Причинами таких неисправностей могут быть: Образование воздушных пробок на отдельных участках трубопровода. Необходимо проверить правильность работы воздухосборников и в случае необходимости спустить из них воздух, а так же с помощью кранов Маевского проверить радиаторы отопления на наличие воздуха. Если этими действиями не удалось устранить причину непрогрева, проверяют горизонтальные участки теплопровода на наличие контруклонов, по возможности устраняют их, а если это не удается, устанавливают проточные воздухосборники в местах скопления воздуха. Неполное открытие запорной арматуры на подающей или обратной магистрали. Следует открыть запорную арматуру так, что бы обеспечить нормальную работу системы отопления. Образование засоров в подводках к радиаторам или на стояках. После выявления участка теплопровода, где образовался засор, его разбирают или вырезают из системы отопления, прочищают и устанавливают на прежнее место. Такими участками чаще всего являются места установки запорной арматуры, места сужения трубопровода, отводы, тройники, сгоны или же сами приборы отопления. В централизованных системах отопления так же возможно засорение сопла элеватора, которое устраняется разборкой элеватора и чисткой сопла от грязи. Рассмотрим наиболее распространенные варианты непрогрева отопительных приборов в различных системах отопления, с указанием возможных мест засора. Двухтрубные системы отопления с нижней разводкой.
Двухтрубные системы отопления с верхней разводкой.
Однотрубные вертикальные проточные системы отопления.
Однотрубные вертикальные системы отопления с перемычками.
Горизонтальные однотрубные проточные системы отопления.
Горизонтальные однотрубные системы отопления с перемычками.
Горизонтальные однотрубные системы отопления без перемычек (на сцепках).
Тупиковые однотрубные системы отопления.
Двухтрубные системы отопления с попутным движением воды.
|
santechnik.org.ua
