Как правильно подвести электропитание к Топасу? Подключение септика к электричеству
Блок управления септика Топас, схемы подключения
Содержание статьи
Сегодня речь пойдет о правильном подключении блока управления септика Топас. Септиков много, а Топас является самым известным среди всех. При своей известности блок управления, здесь проще простого. Но при своей простоте, необходимо понимание как он работает и куда что подключается. Многие владельцы Топасов пытаются самостоятельно обслуживать свой септик Топас, а так же ремонтировать, но не всегда получается это сделать правильно. Например, как подключить блок управления Топас?Блок управления бывает двух видов
- Блок управления для Топас с самотечным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2.
- Блок управления для Топас с принудительным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2, розетка 3 для насоса принудительной откачки.
Раньше блоки управления шли с выносными розетками и не было дополнительной распредкоробки. Сейчас же новый блок управления идет со встроенными розетками и подключается он через распределительную коробку. Этот ход сделан намеренно, блок управления стал пломбироваться, и в случае обращения по гарантии проверяются не сорваны ли пломбы, не лазил ли кто в блок управления и не нарушил работу станции.
Не редко появляются вопросы как правильно подключать блок управления в Топасе. Ниже мы перечислили схемы подключения для каждой модели Топаса.
Схемы подключения блока управления Топас всех моделей
Ниже вы увидите подробные схемы
Схема подключения в блоке управления Топас 5-30 (Пр)
Подключить септик Топас к электричеству очень просто. На самом деле производитель все учел, сделал отдельную распределительную коробку, заводите в нее питание, соединяете стандартными зажимными колодками, все, в септике больше ничего не требуется подключать. Подключаете в доме кабель на автомат, включаете и все работает.
Но если вы по какой то причине заходили залезть в блок управления то готовьтесь встретить паутинку проводов, в которых, по началу, можно заблудиться. От Топас 4 до 30 блок управления очень простой как 3 рубля. Достаточно только понять принцип работы самой станции Топас. К примеру в небольших септиках все управляется за счет поплавкового переключателя, который просто передает питание на розетку 1 и розетку 2 и соответственно на 1 и 2 воздушный компрессор. Таким образом работают 2 цикла переработки стоков.
Вот как эти схемы выглядят.

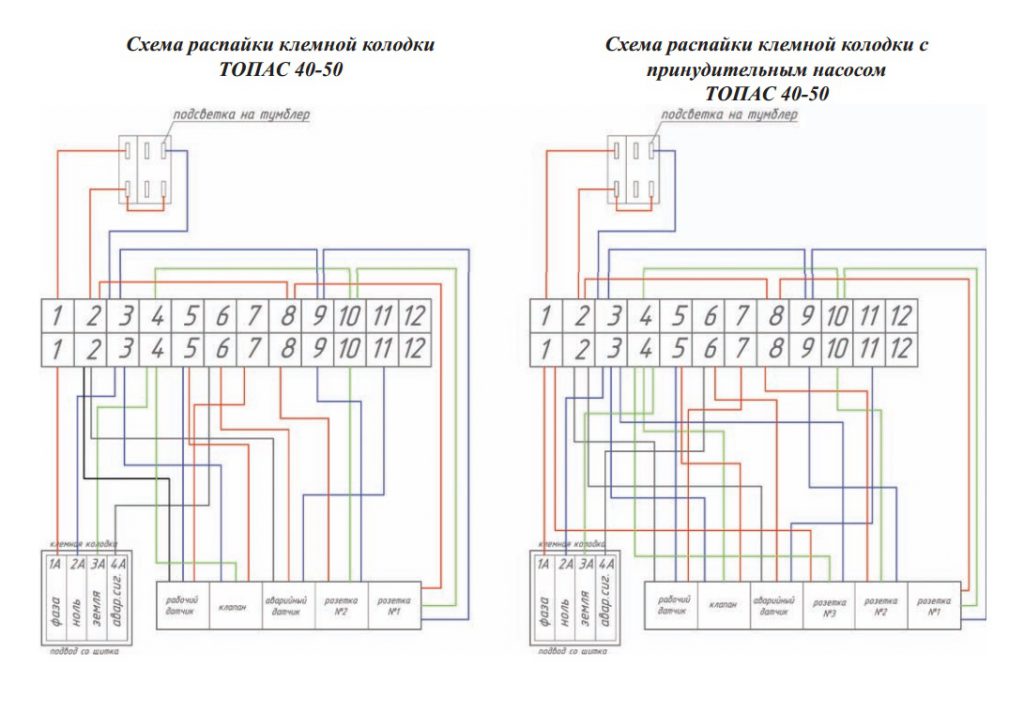

Схема подключения в блоке управления Топас 40-50 (Пр)
В моделях побольше уже добавляется электромагнитный клапан, задача которого, перенаправлять воздух в разные направления и так же вся суть в работе двух циклов (циркуляция и рециркуляция).

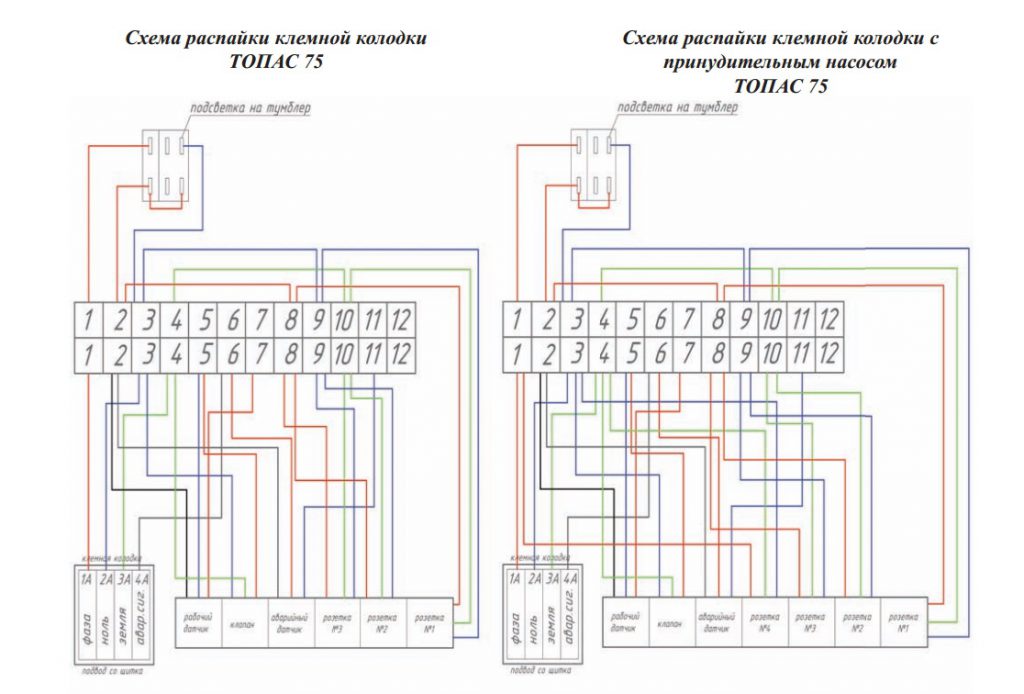

Схема подключения в блоке управления Топас 75 (Пр)

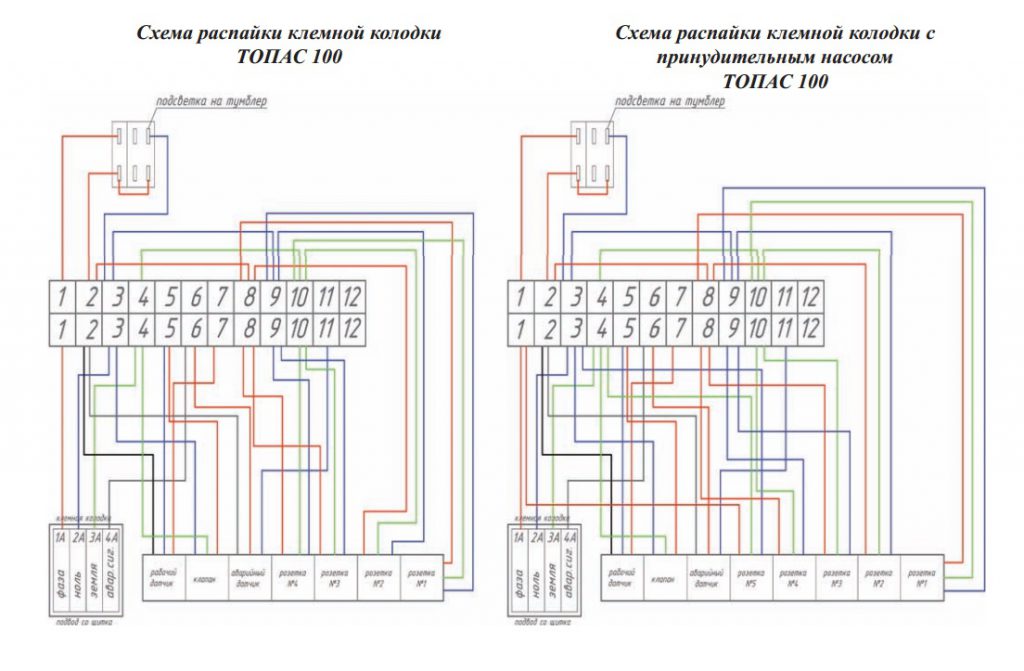

Схема подключения в блоке управления Топас 100 (Пр)

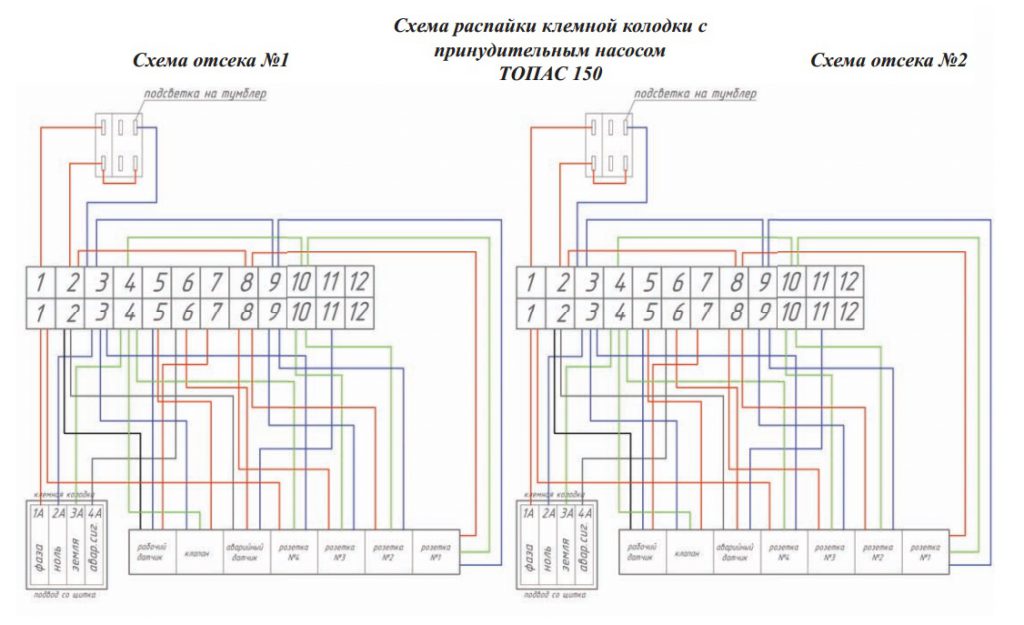

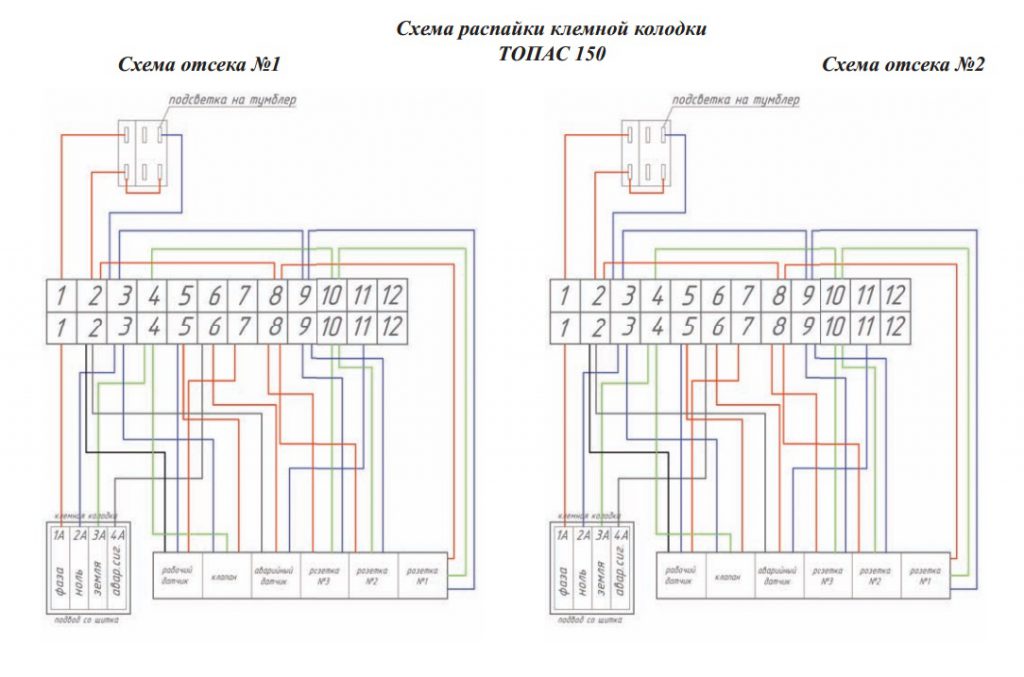

Схема подключения в блоке управления Топас 150
Схема подключения в блоке управления Топас 150 Пр
Схемы управления, на мой взгляд, очень удобные, каждый провод имеет свой цвет, при чем это реальные цвета, к примеру у поплавкового переключателя реально 1 провод черный, 2 синий, 3 коричневый, у поплавка аварийной сигнализации тоже самое (как подключить аварийную сигнализацию к септику Топас). Но если вы умудрились не понять суть работы септика и не получилось разобрать схемы блока управления, задавайте свои вопрос в комментариях или на форуме, будем разбираться и подсказывать вам.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Мне нравится!0
Мне не нравится!0
Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).
www.allremont59.ru
Устройство Топас, схема, принцип работы, подключение септика
Это продолжение полного обзора, посвящённый конструкции Топас и принципу работы. При выборе системы канализации многие покупатели либо не читают подобный материал, либо читают его между строк. А очень зря. Знание устройства очень помогает, при возникновении проблем, разговаривать с сервисной службой на одном языке. Также вы можете самостоятельно разобраться в причине неисправности и восстановить работу очистного сооружения.
Схема Топас
Рассмотрим устройство Топас, рассчитанного на 5 проживающих.

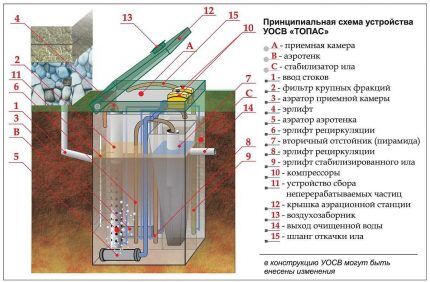

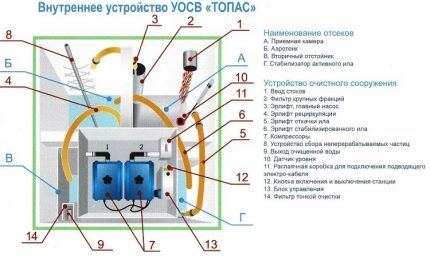

Схема септика Топас Обозначения
- А. Приёмная камера
- Б. Аэротенк
- В. Вторичный отстойник
- Г. Стабилизатор ила
- Д. Компрессорный отсек
- Ввод стоков
- Фильтр грубой очистки
- Главный насос
- Насос откачки ила
- Насос аэротенка
- Компрессоры
- Устройство сбора не перерабатываемых волокнистых веществ (волосоуловитель)
- Выход очищенной воды
- Поплавковый датчик
- Распаечная коробка для подключения подводящего электрокабеля
- Кнопка включения и выключения станции
- Блок управления
- Фильтр плавающих веществ (фильтр тонкой очистки)
- Успокоитель вторичного отстойника
- Циркуляционный насос
- Аэраторы
Принцип работы Топас
Хозяйственно-бытовые стоки из дома по трубе (1) попадают в приёмный отсек (А) септика Топас. Под интенсивным воздействием воздуха (аэрацией), стоки проходят фазу измельчения и предварительной очистки. Аэрация в приёмном отсеке осуществляется с помощью аэратора (16), расположенного на дне станции и воздушного компрессора (6).
Подготовленные стоки проходят через фильтр крупных фракций (2). Суть которого – задержать крупные не переработанные частицы внутри приемной камеры до полного растворения. Затем с помощью главного насоса (3) перекачиваются в отсек-аэротенк (Б). В процессе перекачивания, стоки проходят через волосоуловитель (7), на котором собираются не перерабатываемые волокнистые вещества.
В аэротенке сточные воды проходят доочистку с помощью активного ила – колониями бактерий и микроорганизмов «живущими» в септике, которые в процессе жизнедеятельности перерабатывают загрязнённые стоки. Как и в приёмной камере, на дне аэротенка тоже находится аэратор, который насыщая стоки кислородом, поддерживает работоспособность активного ила.
Пройдя переработку в аэротенке, очищенные стоки вместе с активным илом поступают в следующий отсек – вторичный отстойник. Назначение этого отсека – отделить очищенную воду от активного ила. Под действием силы тяжести ил в этой камере опускается на дно, а очищенная вода через фильтр тонкой очистки (13) самотёком отводится в дренаж. Либо, откачивается принудительно с помощью дренажного насоса (в модификациях ПР).
Активный ил оседает на дно, а затем перекачивается насосом аэротенка в камеру - стабилизатор (Г). Откуда он откачивается, когда проводится техническое обслуживание.
Очищенные стоки представляют собой прозрачную воду (или немного мутную, если септик находится в стадии запуска), очищенную на 95-98%. Вода после переработки является технической и поливать ей, например, клубнику или огурцы не стоит, ведь бактериологической очистки в стандартной комплектации не предусмотрено. Вы можете спокойно поливать ей деревья и кустарники на участке.
В работе Топас предусмотрено 2 фазы (цикла) работы, которые переключаются с помощью поплавочного переключателя (9) внутри приёмного отсека. Прямой цикл (фаза очистки) и обратный цикл (фаза регенерации). Фаза очистки работает, когда поступают канализационные стоки. Фаза регенерации нужна для поддержания жизнедеятельности активного ила во время отсутствия стоков.
Принцип работы топас в развёрнутом виде хорошо представлен на видео ниже. Сразу оговоримся – это схема работы европейского септика TOPAS+. Более технологичного, нежели устройство российского производства. Главное отличие в том, что за переключение фаз работы отвечает микропроцессорный блок управления совместно с датчиком давления. Плюс, европейский вариант комплектуется песчаным фильтром, который осуществляет дополнительную доочистку стоков. В остальном, принцип действия остался неизменным.
Для интерактивного просмотра необходим Adobe Flash Player, если у вас на устройстве он не установлен – будет показан видеоролик.
В заключение стоит ещё раз отметить, что вся очистка стоков происходит автоматически и не требует вашего вмешательства. Никакие добавки, бактерии и прочую химию заливать не требуется – все бактерии и микроорганизмы появляются естественным путём – вам необходимо только пользоваться канализацией. От вас требуется только время от времени открывать крышку для контроля работы и осуществлять плановое техническое обслуживание септика.
| Важно! Мы знаем всё о септиках Топас. Устанавливаем, ремонтируем и осуществляем техобслуживание. Звоните и заказывайте выезд инженера к вам на участок: +7 (499) 391-68-35 |
Как вы заметили, внутри отсеков вся перекачка стоков осуществляется с помощью мамут-насосов. Это очень простое и эффективное решение. Анимированная схема работы мамут-насоса приведена ниже.
Устройство Топас

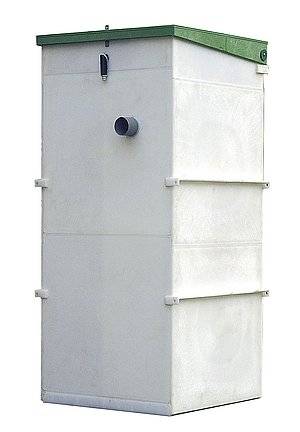

Корпус
Корпус септика изготовлен из листового полипропилена. Толщина полипропилена может отличаться у разных моделей и модификаций. Внешние стенки выполняются из листа толщиной от 18мм и более, внутренние перегородки тоньше и электрический отсек из более тонкого. Полипропиленовые листы скрепляются друг с другом методом сварки. Если раньше сварка осуществлялась исключительно с помощью фена ручным способом, то сейчас применяются полуавтоматические процессы, позволяющие минимизировать процент брака производства корпуса. Также активно используется оборудование для гибки полипропилена, что даёт готовой продукции меньшее количество сварных швов.
Полипропилен – великолепный материал для изготовления корпуса. Он обладает низкой теплопроводностью и отлично сохраняет тепло зимой. Очень гибок и отлично восстанавливает свою первоначальную форму. Отлично переносит агрессивную среду, преобладающую в септике, и не подвержен коррозии.
Посмотрите на фото, какие нагрузки он может выдерживать. На фотографиях листовой полипропилен размером 1000х1000мм толщиной 18мм. Именно из листов такой толщины изготавливается самая популярная модель Топас-5.
Электрооборудование
Как мы уже упоминали, для осуществления процесса очистки, его управления используется различное электрооборудование оборудование: воздушные компрессоры Airmac, поплавочные переключатели, блок управления, немецкие дренажные насосы Wilo (в модификациях с принудительным отводом воды). Все комплектующие тщательно подобраны и отлично зарекомендовали себя на протяжении многих лет работы.
Вся прелесть Топас, за счет чего он стал так популярен – это простота конструкции, взаимозаменяемость комплектующих и возможность ремонта своими силами. Все детали, разве что кроме компрессоров и аэраторов, можно починить или изготовить самостоятельно. Это как с УАЗом в российской глубинке - всегда найдется местный «кулибин», способный его завести.
Кроме того, можно даже самостоятельно сделать некоторые полезные опции, как, например «Инструкция: как сделать аварийную сигнализацию для Топас своими руками».
Электрическая схема Топас

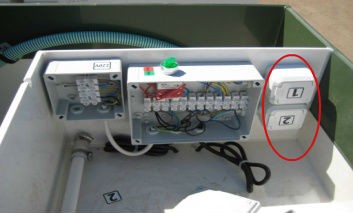

Подвод питающего кабеля производится в компрессорном отсеке. Вам необходимо только подсоединить его к блоку управления. Схема подключения Топас немного отличается от модели к модели. Нижеприведенные принципиальные электрические схемы используются в септиках от Топас-4 до Топас-30.
Так же можете посмотреть электрическую схему аналога Топас. Она более понятна для обычного пользователя.
Как подключить септик к электросети Как видите, схема подключения Топас очень проста и в ней разберется любой электрик.
Качество очистки
Обратите внимание, что Топас может очищать только хозяйственно-бытовые стоки. Если вы планируете очищать стоки от кафе, различных предприятий и производств, где характер стоков отличается от среднестатистических, то при принятии решения о выборе септика, вам следует опираться на следующую таблицу.
Состав и свойства бытовых сточных вод по основным нормируемым показателям до и после очистки должны соответствовать требованиям, приведенным в таблице.
| рН | 6-9 | 6-9 | 6-9 | |
| Взвешенные вещества мг/л до | мг/л | 300 | 10,0 | 3,0 |
| БПК5 | мг/л | до 300 | 4,0 | 2,0 |
| ХПК | мг/л | до 500 | 30,0 | 15,0 |
| Азот аммонийный | мг/л | 25 | 1,5 | 0,39 |
| Нитраты | мг/л | 45 | 40 | |
| Нитриты | мг/л | 3,3 | 0,08 | |
| Растворенный кислород | мг | 4 | 4 | |
| СПАВ | мг/л | 20 | 0,5 | 0,1 |
| Нефтепродукты | мг/л | 0,5 | 0,05 | 0,05 |
| Фосфаты (РО4) | мг/л | 5 | 3,5 | 0,05 (по Р)* |
*- при добавлении реагента.
Продолжаем изучать проблему канализации для загородного дома со следующей статьей.
Если статья оказалась вам полезна - поделитесь ссылкой с друзьямиtopas-torg.ru
Как правильно подвести электропитание к Топасу? – ТОПАС от Экология-центр
Поскольку канализация Топас является энергозависимой установкой, то к ней необходимо подвести электрический кабель для питания компрессоров. Потребляемая мощность у Топаса небольшая, порядка 60-80 Вт. Но кабель для питания будет укладываться в земле, поэтому нужно соблюсти строительные нормы и технологии.
Если заказчик выбирает Топас вместе с установкой аварийной сигнализации, и она будет устанавливаться в доме, то кабель следует выбирать 4-х жильный. «Фаза», «ноль», «заземление», и последняя жила (черная) используется для подачи напряжения на лампочку сигнализации в доме.
Если аварийка будет стоять на крышке Топаса или она вообще не используется, то достаточно 3-х жильного кабеля, по которым подводятся «фаза», «ноль», «заземление».
Тип кабеля выбирается исходя из условий прокладки. Кабель ВВГ необходимо дополнительно защищать от воздействия грунта. Бронированный кабель ВБбШвнг пониженной пожароопасности можно укладывать прямо в грунт. Срок службы не менее 30 лет.
| Длина кабеля | Тип кабеля | Условия закладки в землю |
| До 30 м | ВВГ 4х1,5 | Укладывается в пластиковую гофру либо трубу ПВХ или ПНД |
| 30-80 м | ВВГ 4х2,5 | Укладывается в пластиковую гофру либо трубу ПВХ или ПНД |
| Свыше 80 м | ВВГ 4х4 | Укладывается в пластиковую гофру либо трубу ПВХ или ПНД |
| До 30 м | ВБбШвнг 4х1,5 | Бронированный кабель, укладывается без дополнительной оболочки |
| 30-80 м | ВБбШвнг 4х2,5 | Бронированный кабель, укладывается без дополнительной оболочки |
| Свыше 80 м | ВБбШвнг 4х4 | Бронированный кабель, укладывается без дополнительной оболочки |
Подключение станции к питанию в доме следует осуществлять только через распределительный щит на отдельный автоматический выключатель. Запрещается подключать Топас в розетку или совместно с другими устройствами потребления энергии. Для Топас 5-40 нужен выключатель на 10 А, для Топас 50-150 - 16 А. Если жильцы дома могут отсутствовать в течение нескольких дней, то такой отдельный выключатель можно не отключать. Такой режим более предпочтителен, чем периодические включения-отключения, поскольку аэробные бактерии в этом случае не испытывают кислородного голодания.
Для обеспечения непрерывной подачи кислорода для работы аэробных бактерий станция Топас может быть подключена к источнику бесперебойного питания. Рабочее напряжение, требуемое для работоспособности Топаса 220В ±5%. В целях предупреждения последствий возможных перепадов напряжения, рекомендуется установить стабилизатор напряжения.
Для ввода электрического кабеля в станцию используют герметичные муфты. Кабель заводится в блок управления и подсоединяется к соответствующим клеммам «фаза», «ноль», «заземление».
www.eco-center.ru
монтаж и обслуживание своими руками
При обустройстве автономной канализации загородного участка многие хозяева вопрос биохимической очистки сточных вод решают путем сооружения систем на основе станций, к числу которых принадлежат Топас.
По какому принципу работает очистное сооружение и какие этапы монтажа включает установка септика Топас, рассмотрим подробнее.
Содержание статьи:

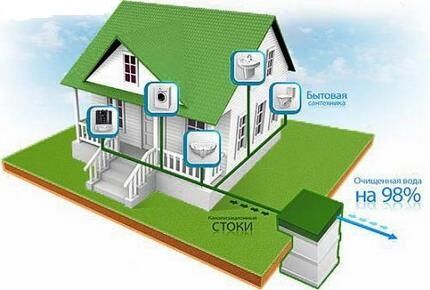

Принцип работы системы
Септик Топас представляет собой грамотно сконструированную систему биохимической очистки стоков, функционирующую за счет работы основного костяка – анаэробных и аэробных бактерий. Химическая сторона процесса является окислением сточной массы пузырчатым кислородом, искусственно нагнетаемым в систему.
Биохимическое воздействие на канализационные стоки позволяет максимально очистить их перед сбросом в нижележащий грунт, сточные канавы или поля фильтрации. Органическая составляющая сточной массы разрушается микроорганизмами, хозяйственно-бытовую составляющую разрушает кислород. В итоге сточные воды становятся практически прозрачными, лишаются склонности к загниванию и бактериального загрязнения.
Галерея изображений
Фото из
Установка станции биологической очистки
Корпус септика марки Топас
Внутреннее устройство септика Топас
Бокс для установки насоса
Технические условия для монтажа станции
Расстояние от фундамента до септика
Расстояние от границ соседних участков
Периодичность очистки септика Топас
Разработанная система соответствует всем общепринятым стандартам по очистке стоков и является безопасной для окружающей среды. Живущие внутри взаимосвязанных отсеков аэробы и анаэробы путем переработки биологической органики очищают и осветляют стоки на 98%.
Процесс очистки происходит за счет работы микроорганизмов, которые в процессе своей жизнедеятельности перерабатывают органику на безопасные элементы (+)
Но установка септика Топас эффективна лишь при обслуживании коттеджей, в которых проживают круглый год и эксплуатируют сооружение хотя бы 3-4 дня в неделю. Ведь одним из ключевых условий работы септика является беспрерывность поступления жидкости. Если находящиеся в закрытой камере бактерии не будут получать пищу, то они погибнут.
Очистительное сооружение включает четыре взаимно сообщающихся отсека, каждый из которых выполняет свой этап очистки; все они собраны в один компактный корпус (+)
Каждый отсек выполняет одну поставленную перед ним задачу:
- Первая секция. Принимает поступающие из канализационной трубы стоки и дает им отстояться с тем, чтобы крупные включения осели на дно. Здесь масса обрабатывается и окисляется анаэробами. В момент наполнения отсека срабатывает поплавковый переключатель и дает сигнал компрессору для перекачки стоков во вторую камеру.
- Вторая секция. Называется аэротенк – резервуар прямоугольного сечения. В него помещены аэробные бактерии, поедающие и перерабатывающие органику. Сюда же поставляется кислород, необходимый для окончательного расщепления органики и для жизнедеятельности аэробов.
- Третья секция. Выполняет функцию вторичного отстойника. Внутри отсека установлена «успокоительная» пирамида. Здесь активная биомасса, перерабатывающая стоки, отделяется от воды.
- Четвертая секция. Она осуществляет финальную сепарацию воды и результата жизнедеятельности аэробов — активного ила. Прошедшая многоступенчатую очистку вода через выходное отверстие покидает отсек. Стабилизированный ил оседает на дне и накапливается там до момента удаления. Момент этот должен происходить не реже раза в год.
На первом этапе происходит процесс биологического сбраживания, запущенный микроорганизмами. Основная работа по разложению загрязнителей осуществляется внутри стенок второго отсека. На входе вторую камеру установлен фильтр грубой очистки, улавливающий не осевшие на дне сгустки и волосы.
Воду, прошедшую несколько стадий очистки в каждой из камер, можно смело использовать для полива зеленых насаждений придомовой территории (+)
Движение жидкости из третьей секции в четвертый аналог может осуществляться самотеком или стимулироваться насосным устройством. В зависимости от естественного или принудительного движения сточных масс станция комплектуется или не комплектуется дренажным насосом с поплавковым сигнализатором.
В основе работы сложного на первый взгляд устройства лежит природный процесс биологического разложения. Главное – обеспечить непрерывное поступление кислорода и насытить сточные воды высокой дозой активного ила, необходимого для интенсивного окисления органических веществ.
В отдельном бункере установлены два компрессора.
Компрессоры, установленные в отдельном бункере, насыщают жидкость кислородом, обеспечивая оптимальные условия для поддержания работы бактерий
Одна из основных задач компрессоров – активизировать циркуляцию стоков из одной камеры в другую и смешивать их с активным илом. Он выполняет роль естественного фильтра, который связывает между собой попавшие в септик твердые частицы и инородные тела.
Преимущества и недостатки сооружения
Главным достоинством системы является то, что каждый этап очистки происходит без загрязнения окружающей природы.
Среди неоспоримых достоинств системы стоит также выделить:
- Высокая эффективность очистки.
- Экономное электропотребление.
- Отсутствие шума в процессе работы.
- Простота ухода.
Благодаря компактным габаритам очистное сооружение с легкостью можно вписать даже на ограниченном по площади участке.
Весомым недостатком сооружения является его энергозависимость, которая связана с работой компрессора. Отсутствие на участке бесперебойной подачи электричества делает эксплуатацию станции биологической очистки невозможной. Поэтому стандартную комплектацию станции рекомендовано дополнять автономным генератором на случай перебоев.
Рекомендовано также при длительном отключении электроснабжения снижать потребление воды, чтобы не переполнить станцию неочищенными сточными массами, которые самопроизвольно при увеличении объема могут утилизироваться и заразить грунт.
Септик оснащен техническими устройствами, которые могут прийти в непригодность при затапливании станции поверхностной водой в период паводков. Если в районе установке наблюдаются подобные явления верхнюю часть станции с крышкой лучше располагать выше нулевой отметки земли
Существенный минус таких готовых конструкций – высокая стоимость. Но при перерасчете на экономию в обслуживании ассенизаторами сразу понятно, что вложения окупятся быстро. А приятным бонусом к тому станет отсутствие неприятных запахов и возможность близко расположить сооружение относительно дома, что так актуально при обустройстве небольшого участка.
Тонкости и нюансы грамотного выбора
Представленные в продаже модели этой очистительной станции отличаются по мощности. Благодаря широкому модельному ряду можно подобрать конструкцию, параметры которой будут полностью соответствовать потребностям заказчика.
Для обустройства частных домов чаще всего выбирают модели с числовым показателем 5,8 и 10. Модель Топас-5 имеет производительность 1 куб.метр и рассчитана на залповый выброс в пределах 0,22 куб.м.
Производительность Топаса-8 составляет 1,5 куб.метра, он справляет с залповым выбросом в районе 0, 44 куб.м. Модель Топас-10 успешно работает с производительностью в 2 куб.метра, а ее объемом залпового выброса составляет 0,76 куб. метра.
Числовой показатель в названии каждой модели указывает максимальное число пользователей, на которое рассчитана локальная станция очистки
Топас-5 выбирают для обустройства автономной канализационной системы небольших домов, в которых проживает не более пяти жильцов. При этом не берется в расчет большое количество сантехники.
Для больших по площади коттеджей, число домочадцев в которых достигает 8-ми человек, выбирают септик с увеличенной производительностью – модель Топас-8. Если же предполагается подключать несколько стиральных машин и устанавливать помимо душевой кабины еще и джакузи, выбирают модель следующей модификации Топас-10.
В каждой из моделей предусмотрено две модификации, различающиеся по высоте:
- Стандарт – предполагает ввод канализационной трубы на глубине 0,4-0,8 метра.
- Long – для заглубления канализационной трубы до 0,9-1,4 метра.
Для участков, где геологический разрез представлен грунтами с низкими фильтрационными свойствами, стоит выбирать модели, оснащенные насосом. Они предусматривают принудительную систему отвода очищенных стоков к месту утилизации. Такие модификации имеют маркировку «ПР».
Технология установки септика Топас
Процесс монтажа септика Топас своими руками включает ряд основных этапов.
Галерея изображений
Фото из
Покупка станции биологической очистки
Доставка септика Топас к месту установки

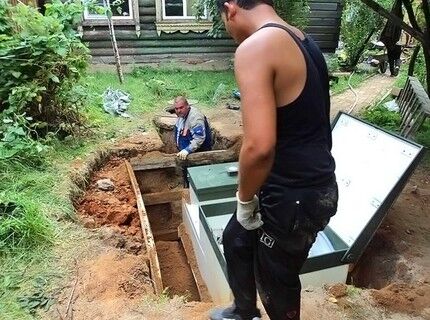

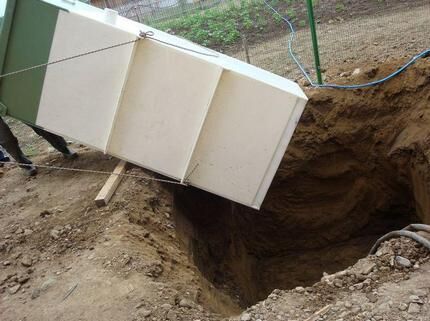

Установка септика Топас в котлован
Подключение станции к канализации
Установка оборудования в корпус
Подключение станции к электросети
Проверка положения септика в котловане
Засыпка траншей с коммуникациями
Выбор места и рытье котлована
При установке септика Топас своими руками важно четко определиться с местом размещения сооружения. Очистную станцию согласно нормам СЭС нужно устанавливать, выдержав расстояние от фундамента жилой постройки в пять метров.
Если большая площадь участка позволяет размещать септик на удаленном расстоянии от жилой постройки, то при прокладке канализационного трубопровода следует предусмотреть ревизионный колодец.
В радиусе 1,5-2 метра вокруг септика не должно быть никаких кустарников и деревьев, корни которых способны повредить металлический корпус конструкции
Место под обустройство выбирают и с тем расчетом, чтобы при подведении трубопровода свести к минимуму количество поворотов. В процессе эксплуатации системы в них будут скапливаться твердые включения, затрудняя течение стоков.
Размер котлована определяют, ориентируясь на габариты септика, прибавляя при этом по 50-60 см на ширину и длину. К примеру, для модели Топас-5, габариты которой составляют 1000х1200х1400 мм, потребуется вырыть яму размером 1800х1800 мм при глубине в 2,4 метра.
Как правило, такие конструкции относительно компактны, поэтому земляные работы можно выполнить вручную.
Зазоры между наружными стенками выбранной модели и котлованом должны составлять как минимум по двадцать пять сантиметров
Глубину котлована делают как минимум на 10 см больше высоты устанавливаемой конструкции. Если горловина септика будет возвышаться над землей, то учитывают не высоту, а глубину погружения. При условии низкого залегания грунтовых вод достаточно обустроить дно котлована путем засыпки и трамбовки песка. При высоком залегании грунтовой воды желательно, но необязательно бетонировать дно.
В случае, если предполагается закладывать бетонное основание, при определении глубины ямы следует учитывать высоту заливки.

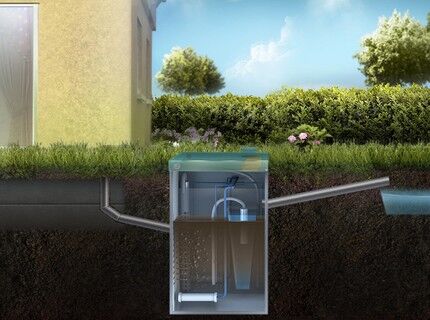

Традиционная схема установки при нормальной геологической и гидрогеологической ситуации предполагает, что крышка станции должна возвышаться над поверхностью земли на 15 — 18 см.
Обустройство дна на участках с характерными паводками
Если есть вероятность подтопления станции, дно котлована устраивается особым методом. Его надо сначала тщательно уплотнить и выровнять, ориентируясь по уровню. Подготовленное основание выстилают слоем песка, формируя «подушку» толщиной 15-20 мм.
Песчаная прослойка приподнимет септик над поверхностью на высоту в 15-20 см. Благодаря такому решению вы сможете предупредить затапливание аппаратуры очистного сооружения во время половодья и таяния снегов. Ведь попадание воды может пагубно сказаться на работе не только компрессора, но и всей системы в целом.
Если подземные воды подступают близко к поверхности, дно ямы желательно усилить песчано-цементной стяжкой или бетонной плитой. Для укрепления рыхлых стенок ямы котлован укрепляют опалубкой, сколоченной из деревянных досок или выполненной из мелкоячеистой металлической сетки.
В вырытом котловане сооружают опалубку, основная задача которой – исключить осыпание земли при погружении и установке септика
Для подведения канализационных сетей выкапывают канаву, которая будет обеспечивать прохождение трубопровода ниже точки промерзания грунта.
Дно траншеи выравнивают и утрамбовывают, обеспечивая угол наклона в 3%. Это необходимо для создания условий беспрепятственного отведения сточных вод в сторону септика. Утрамбованное дно траншеи выстилают песчаной или щебеночной отсыпкой.
Параллельно с этим готовят канаву под прокладывание трубы, которая будет отводить очищенные стоки в фильтрационный колодец, водоем или любую другую приемную емкость. При утрамбовывании дна отводящей канавы уклон для принудительной эвакуации жидкости можно не соблюдать.
Монтаж очистной станции
Для погружения моделей с числовым показателем 5 и 6 можно обойтись силами трех-четырех человек. Более габаритную модель Топас-8 придется погружать, привлекая средства малой механизации.
Перед погружением станции в котлован необходимо подвести к точкам подключения принимающую стоки магистраль и кабель, пропущенный через гофрированный ПВХ-канал или ПНД-трубу.
Корпус конструкции обвязывают веревками и опускают в котлован. Троса при транспортировке продевают в специальные проушины.
Установку септика можно выполнить собственными силами или с помощником, не привлекая для этого специальную дорогостоящую технику
Установленный на дно резервуар в обязательном порядке выравнивают по горизонтали с вертикалью, ориентируясь по строительному уровню, поскольку крен септика недопустим. Коррекцию положения выполняют, подсыпая под него песок. Если в основании котлована предусмотрена бетонная плита, резервуар сразу после установки закрепляют тросами.
Септики Топас поставляются без патрубков и отверстий для входа подводящей канализационной ветки. Для подведения канализации из дома используют ПВХ трубы D110 мм или D160 мм. Отверстие для ее ввода вырезается по факту , но так, чтобы между днищем септика и трубой было не меньше 1,5 м.
Отверстие следует вырезать аккуратно, т.к. оно должно максимально точно повторять профиль входящей магистрали. После заведения трубы в отверстие стыки обваривают с использованием сварочного прутка.
Чтобы предупредить промерзание участка трубы, залегающего выше уровня промерзания, ее необходимо утеплить рулонным фольгированным материалом или с помощью скорлупы. Только после ввода и обустройства вводов коммуникаций выполняется окончательная засыпка котлована песком.
Подводящую канализационную трубу соединяют с септиком через вырезанное на объекте отверстие, глубина врезки напрямую зависит от отдаленности конструкции относительно дома и отметки глубины сезонного промерзания грунта
Подключение электричества и нормализация давления
На этом этапе производят подсоединение септика к силовому кабелю. Для запитки сооружения используют электрокабель ПВС сечением 3х1,5 кв.мм. Чтобы защитить его от механических повреждений используют гофрированную трубу.
Один конец электрокабеля подключают к клеммам через специально предусмотренное отверстие, второй – на отдельный автомат в 6-16А внутридомового щитка
Электрический кабель можно разместить в одной траншее вместе с канализационной трубой. Главное – обеспечить его герметичность.

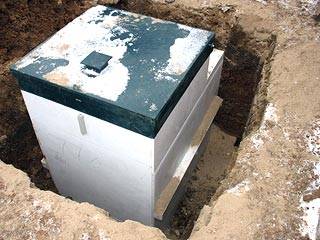

Засыпку пустот между стенками сооружения и котлованом выполняют параллельно с наполнением емкости водой. Таким образом осуществляется процесс выравнивания давления частично полой станции и окружающего ее грунта. Уровень воды в резервуаре должен на 15-20 см превышать высоту выполненной засыпки. Работу выполняют до момента полной засыпки.
Для заполнения котлована с септиком используют чистый песок без глинистых включений и строительного мусора. По мере заполнения пустот через каждые 20-30 см смесь следует утрамбовывать ручным способом. Оставшиеся 30 см пространства между стенками котлована и септиком заполняют плодородным грунтом.
Галерея изображений
Фото из

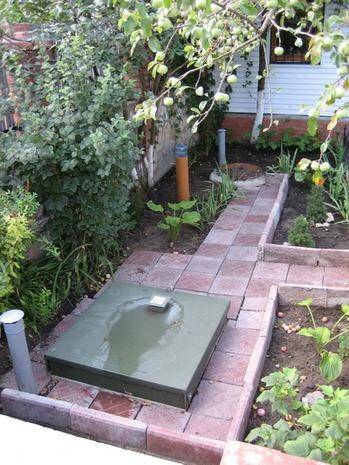

Технологический люк септика Топас на газоне
Окружение головины септика цветником
Стилизация под альпийскую горку
Мощение площадки вокруг септика
Канавы с уложенными в них отводящими и подводящими трубами также засыпают песком и ранее изъятым грунтом.

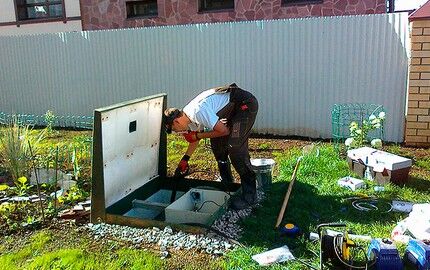

Основные моменты по обслуживанию конструкции
Срок службы системы Топас составляет не один десяток лет. Но залогом бесперебойной работы сооружения является его правильное обслуживание. Требования к эксплуатации очистной станции любой модели одинаковы.
С момента запуска септика на формирование действующей биомассы уходить около трех недель, для ускорения процесса в камеру можно поместить готовый речной ил
При эксплуатации такой очистной системы допускается, если в составе сточных вод будут присутствовать остатки щадящих моющих средств и бесфосфатных стиральных порошков. Не нанесет особого вреда и присутствие в сточной воде остатков туалетной бумаги.
При обслуживании септика Топас следует учитывать, что категорически запрещено сбрасывать в него:
- Испорченные овощи и фрукты.
- Остатки строительных материалов, включая песок.
- Моющие средства с большим содержанием хлорки.
- Расходные автомобильные материалы.
- Остатки препаратов на лекарственной основе.
- Резину, пленку и другие синтетические соединения, которые не поддаются биологическому разложению.
Не рекомендуется также сбрасывать в септик воду, прошедшую очистку с задействованием окислителя.
Раз в месяц необходимо прочищать фильтр грубой очистки. Раз в квартал удалять из стабилизатора отработанные иловые массы. Ежегодно заменять мембрану.
Комплексную профилактическую очистку дна и стенок сооружения от илового осадка нужно проводить раз в три-четыре года.
Скопившийся стабилизированный ил откачивают из четвертой камеры дренажным наносом, его используют в качестве исходного материала для изготовления компоста или для прямого удобрения огородных грядок
Полную генеральную чистку септика, включая проверку поплавкового механизма и замену аэратора, выполняют раз в десять лет.
Полезное видео по теме
Принцип работы сооружения:
Руководство по установке септика:
Правильно установив и запустив сооружение, а также соблюдая в процессе его эксплуатации выше перечисленные правила, вы сможете пользоваться удобствами очистной станции, способной бесперебойно служить не один десяток лет.
sovet-ingenera.com
Электросхема подключения септика топас - Все о септиках
Главная » Статьи » Принципиальная схема устройства септика ТОПАС (TOPAS)
Принципиальная схема устройства септика ТОПАС (TOPAS)
- A — приемная камера
- B — вторичная камера (аэротенк)
- C — стабилизатор ила
- 1 — ввод стоков
- 2 — фильтр крупных фракций
- 3 — аэратор приемной камеры
- 4 — эрлифт
- 5 — эратор аэротенка
- 6 — эрлифт рециркуляции
- 7 — успокоитель вторичной камеры (пирамида)
- 8 — эрлифт рециркуляции
- 9 — эрлифт стабилизированного ила
- 10 — компрессора
- 11 — устройство сбора неперерабатываемых частиц
- 12 — крышка аэрационной станции
- 13 — воздухозаборник
- 14 — выход очищенной воды
Устройство ТОПАС таково, что основную нагрузку по очистке стоков берут на себя особые микроорганизмы – аэробные бактерии. Им мы и обязаны высокой эффективностью станции.
Выше представлена схема ТОПАС, на которой можно увидеть основной принцип работы ТОПАС.
Подключение ТОПАС осуществляется через специальную подводящую канализационную трубу, которая должна быть расположена на определенной глубине. В зависимости от того, какая глубина возможна в конкретной ситуации, подбирается определенная модель. Устройство ТОПАС состоит из трех основных частей – приемная камера, вторичная камера (аэротенк) и стабилизатор ила. В них-то все и происходит.
Итак, принцип работы септика ТОПАС основан на действии аэробных бактерий. Они дышат кислородом, поэтому очистные сооружения ТОПАС – это постоянно вентилируемая система. Благодаря непрекращающейся вентиляции и подаче кислорода во внутренние отсеки ТОПАС, появление неприятного запаха просто исключено. В ТОПАС электрическая схема работает таким образом, чтобы энергия расходовалась максимально экономично, однако ее подача должна быть непрерывной.
Аэробные бактерии перерабатывают органические вещества и примеси, содержащиеся в стоках, которые попадают в ТОПАС. С этим связано и определенное ограничение в использовании станции: некоторые химикаты могут убить бактерии, поэтому их использование следует ограничить. Таким образом, ТОПАС (TOPAS) еще и косвенно помогает своим хозяевам обратиться к более здоровому образу жизни: то, что убивает бактерии, и для здоровья человека не проходит бесследно. Заменить же химикаты достаточно просто, тем более что для многих уже существуют экологически безопасные варианты.
Микроорганизмы окисляют примеси, содержащиеся в стоках, перерабатывая их в плодородный ил. Затем вода вместе с илом попадает в следующий резервуар, где ил оседает. Очищенная вода может снова попадать в окружающую среду, будучи полностью безопасной для человека и природы: ТОПАС очищает стоки на 98%!
Схема подключения ТОПАС (TOPAS) достаточно доступна, поэтому осуществить монтаж станций могут не только специалисты компании, но и владельцы системы под руководством одного специалиста (так называемый шеф-монтаж).
Монтируем Септик ТОПАС
- СПЕЦИАЛЬНЫЕ ЦЕНЫ!
- Скидка 10%
- БЕЗ ПРЕДОПЛАТЫ!
Новогодний ТОПАС!
Монтаж септика Топас своими руками — подключение по проверенной схеме
Благодаря появлению таких септиков как Топас отпала необходимость самостоятельно сооружать очистное сооружение на загородном участке. Процесс переработки нечистот в них происходит с использованием современных биопрепаратов. Данный этап очистки совершается таким образом, что природа на окружающей территории не страдает.
Станция Топас – экологически безопасная установка, соответствующая действующим в РФ стандартам, касающимся отвода и переработки нечистот. Основное ее преимущество – возможность выполнить монтаж оборудования своими силами.
Характеристики и преимущества монтажа Топас
Установка септика Топас своими руками в загородном домовладении оправдана, поскольку станция характеризуется:
- высокой эффективностью очистки;
- экономным электропотреблением;
- отсутствием шума в процессе работы;
- компактностью;
- герметичностью;
- отсутствием необходимости в особом уходе при эксплуатации.
Можно выбрать определенную модель станции биоочистки Топас под конкретный дом, исходя из количества людей, постоянно проживающих в постройке и приезжающих в гости. Так, например, септик Топас-8 способен обслужить семью, состоящую из 8 членов, а Топас-5 – из 5 человек. Оборудование прослужит долго, если выполняются правила его эксплуатации. Для этого прежде, как установить септик Топас, следует внимательно изучить инструкцию.
Из нее можно узнать, что категорически запрещается выбрасывать и спускать в канализацию:
- пришедшие в негодность овощи;
- песок и прочие строительные материалы;
- резину, пакеты, сигаретные фильтры и другие изделия, которые не поддаются разложению биопрепаратами;
- воду, содержащую окислители;
- жидкость с большим содержанием соединений хлора;
- препараты на лекарственной основе;
- расходные автомобильные материалы.
Одновременно разрешается сброс в септик Топас:
- туалетной бумаги;
- воды, содержащей стиральный порошок;
- использованной жидкости для нужд кухни, бани и душа.
Принцип работы септика Топас
Конструкция станции отличается тем, что она имеет единый компактный корпус. Благодаря этому монтаж септика Топас своими руками является несложной работой. Ранее уже говорилось, что очистку стоков в нем выполняют бактерии, питательной средой которых являются органические отходы и кислород. Микроорганизмы разлагают нечистоты на безопасные элементы. Не требуется пополнять запасы биопрепаратов, поскольку размножаются они самостоятельно. Читайте также: «Принцип работы септика Топас — как работает система «.
Внутри станция очистки Топас поделена на 4 отсека. Каждый из них выполняет свою функцию. В отдельно находящемся пластиковом бункере имеется два компрессора, которые поддерживают жизнедеятельность бактерий – в результате чего процесс разложения происходит быстрее, ведь жидкость насыщается кислородом.
Особенности работы камер септика
Первый отсек. В него по трубопроводу поступают все канализационные стоки. На определенной высоте расположен поплавковый переключатель. При наполнении камеры он передает сигнал на первый компрессор. В автоматическом режиме стоки перенаправляются во второе отделение. При этом все крупные фракции остаются на дне первой камеры. На входе во вторую часть септика установлен фильтр грубой очистки, способный вылавливать даже волосы.
Второй отсек (аэротенк). В нем находятся предварительно отфильтрованные стоки. Ими питаются бактерии, расщепляющие органические крупные фракции. С целью ускорения процесса переработки компрессор подает в камеру кислород. Стоки начинают убыстрять свое движение, смешиваясь с активным илом. В данном процессе илу отводится ключевая роль, поскольку он служит своеобразным фильтром, связывающим между собой твердые частицы и инородные тела, попавшие случайно в септик.
Третий отсек. Жидкие стоки, взбудораженные жизнедеятельностью бактерий, перетекают в следующую камеру. На нее возложена функция вторичного отстойника. В третьей части очистной станции оборудована пирамида. В этом отсеке стоки разделяются на воду и осадок. Старый ил совместно со связывающими компонентами опускается на дно, а свежий и более легкий отправляется в первую камеру с целью дополнительной очистки.
Четвертый отсек. Эта камера предназначается для очистки воды. Осветленная жидкость, проходя через верхушку успокоительной пирамиды, расположенной в третьем отсеке, попадает в последнюю, четвертую часть установки. В ней на определенной высоте имеется отверстие, благодаря которому вода полностью уходит из септика.
При условии, что приток в первую камеру происходит слабо, внутри установки начинается более глубокая очистка. Это вторая часть очистительного процесса, во время которой стоки при помощи аэротенка, компрессора и эрлифта начинают циркулировать из одного отсека в другой. Функционирование септика Топас не предусматривает больших перерывов по причине отсутствия стоков. Дело в том, что анаэробные бактерии погибают, если не получают «пищу». Исходя из этого, можно сделать вывод, что такую очистную станцию имеет смысл использовать на загородном участке, когда в доме жильцы проживают постоянно или не менее нескольких дней в неделю.
Установка септика Топас
Монтаж септика Топас своими руками производится поэтапно. Каждый из них выполняется в соответствии с инструкцией. Иногда способ установки может меняться по причине конструкционных особенностей отдельных моделей.
Последовательность действий при самостоятельном монтаже станции Топас, изображенной на фото, следующая:
Шаг первый. Прежде всего, необходимо определиться с местом, где будет располагаться септик Топас. Согласно инструкции, его нельзя размещать ближе, чем за 5 метров от жилого строения.

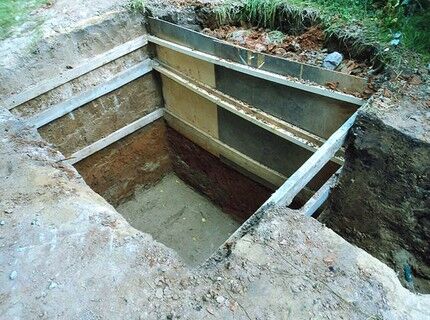

Шаг второй. Когда строится септик Топас своими руками, размер котлована, который необходимо будет вырыть, зависит от параметра станции. Например, размеры Топаса 5 составляют в миллиметрах 1000×1200×1400. Для такой установки следует вырыть котлован величиной 1800×1800×2400 миллиметров.

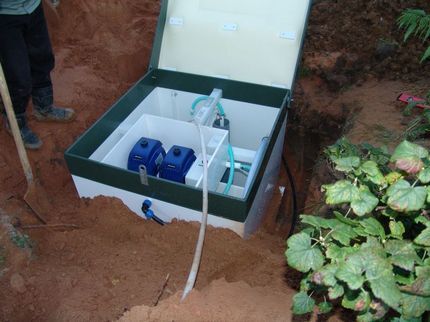

Шаг третий. В подготовленной яме необходимо установить опалубку, а после нее создать 15-сантиметровую песчаную подушку. В итоге септик будет возвышаться над поверхностью почвы на 15 сантиметров и тем самым процесс эксплуатации станет более удобным. Если пренебречь этим правилом, при весеннем таянии снега, станцию может затопить. В результате попадания воды компрессоры и другие системы прекратят функционирование.
При выборе модели септика Топас нужно учитывать глубину залегания подземных вод. Если они располагаются близко к поверхности земли, нужно отдать предпочтение изделию с маркировкой «ПР». В данных установках предусмотрен принудительный отвод стоков, прошедших очистку. Шаг четвертый. Схема установки септика Топас отличается простотой, а кроме этого, модели устройства 5 и 8 можно смонтировать без применения спецтехники. В подготовленный котлован станцию опускают с применением тросов – их продевают в специальные отверстия, расположенные на ребрах жесткости.
Шаг пятый. После завершения установки станции требуется проложить инженерные сети. Подключение септика Топас начинается с подведения системы канализации, для чего используют трубы диаметром 110 миллиметров. Их монтируют с уклоном 1-2 сантиметра на каждый метр. Глубина врезки может составлять 70–80 сантиметров, это зависит от отдаления места расположения станции очистки от дома.
Когда расстояние от здания до дома равно 10 метров, а врезка трубы выполнена на глубине 70 сантиметров, то в здании выход будет располагаться на глубине 50 сантиметров от поверхности земли. Шаг шестой. На данном этапе выполняется герметизация станции. Для канализационной трубы делают отверстие диаметром 105–108 миллиметров. Герметизацию следует выполнить в соответствии с инструкцией. Вставляемый в готовое отверстие патрубок припаивают с помощью полипропиленового шнура и с использованием строительного фена. Когда застыло соединение, к патрубку крепится канализационная труба. Корпус перед герметизацией нужно выставить по уровню.

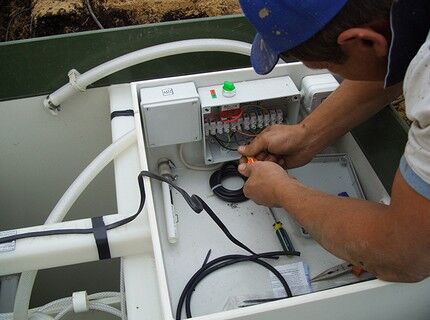

Шаг седьмой. Теперь нужно подсоединить электроэнергию и нормализовать давление. К инструкции по установке всегда прилагается схема подключения септика Топас, на которую следует ориентироваться. Для подключения к электропитанию пользуются кабелем ПВС сечением 3×1,5. Его укладывают в гофрированную трубу, предназначенную для земельных работ. Обычно его прокладывают в одной траншее с канализационной трубой. Кабель подключают к клеммам посредством специально подготовленного отверстия, а в доме — к щитку на отдельный автомат 6–16 А.
Шаг восьмой. В завершение нужно выполнить важную работу – нормализовать давление. Этот процесс выполняют одновременно с обсыпкой станции. Емкость заполняют водой и засыпают землей в равных пропорциях. Данные действия повторяют до тех пор, пока септик не погрузится полностью в грунт. Самостоятельная установка Топаса позволит домовладельцу сэкономить семейные деньги.
Техобслуживание септика
По утверждению производителя станция биоочистки Топас способна функционировать на протяжении длительного срока – около 50 лет. Достичь этого можно при условии, что септик при эксплуатации правильно обслуживается (подробнее: «Септик Топас: обслуживание и чистка своими руками «). Ранее в статье уже были названы действия, которые нельзя совершать ни в коем случае. Ограничения связаны с тем, что для жизнедеятельности бактерий нужны определенные условия.
Несоблюдение этих несложных требований приведет к тому, что система будет функционировать со сбоями и в один из дней выйдет из строя. При проведении технического обслуживания раз в течение четырех лет необходимо очищать септик от илового осадка при помощи дренажного насоса. Отводить ил можно непосредственно на огородные грядки, поскольку он представляет собой качественное удобрение.
Один раз в месяц нужно очищать фильтр грубой очистки. Мембрану следует менять не реже одного раза в два года. После 10 лет эксплуатации надо выполнить полную очистку камер септика Топас и поменять аэратор.
При условии соблюдения этих несложных рекомендаций смонтированная своими руками стация прослужит 50 лет.
Септик Топас 5: инструкция по эксплуатации
При покупке станции Топас 5 каждому владельцу необходимо в обязательном порядке детально изучить инструкцию по эксплуатации, прилагаемую с основной документацией на станцию биологической очистки стоков Топас 5. Необходимо это для того, чтобы осуществлять эксплуатацию станции, исходя из рекомендаций производителя. Вам, как владельцу станции, необходимо ознакомиться с принципом работы, внутренним устройством Топас 5 для того, чтобы осуществлять периодичный осмотр отсеков, а так же направлять на утилизацию хозяйственно-бытовые стоки, не содержащие запрещенных химических веществ и продуктов. Эта мера необходима для того, чтобы вы, собственноручно не нарушили работу автономной системы канализации Топас 5.
Принцип работы Топас 5

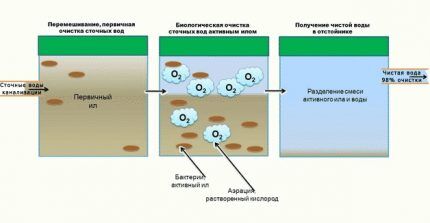

Очищение стоков в септике Топас 5 проходит с помощью создания искусственной аэрации. Внутри септика стоки не отстаиваются, а очищаются биологическим способом окисления органики с помощью микроорганизмов. Благодаря этому процессу сточные воды не подвержены гниению, очищаются до состояния прозрачной технической воды без запаха и соответствуют санитарным нормам на выходе. Подробнее разберем внутреннее устройство и принцип работы Топас 5.
Схема септика Топас 5 позволяет рассмотреть, что внутреннее пространство поделено на 4 отсека:
- На начальном этапе стоки из дома попадают в приемную камеру Топас 5. Принцип работы устроен таким образом, чтобы в первой камере происходило уравнивание поступления стоков, а так же механическая очистка и отделение крупных фракций.
- После этого стоки перекачиваются во вторую камеру, именуемую аэротенк. Здесь в работу Топас 5 вступают бактерии активного ила и путем окисления поглощают и перерабатывают стоки. Результат их работы — окончательное разрушение органических соединений в Топас 5. Схема расположения камер наглядно иллюстрирует организацию внутреннего пространства.
- Чистая вода и активный ил в виде взвешенной в воде активной биологической массы перемещаются во вторничный отстойник, где стоки отстаиваются и ил отделяется от воды. Работа септика Топас 5 направлена на биологическую очистку и последующее отстаивание для отделения очищенной технической воды от Ила.
- В зависимости от модификации Топас 5, очищенная вода выходит из септика самостоятельно или принудительно с помощью насоса.
- В четвертой камере отработанный стабилизированный ил отстаивается и периодически удаляется владельцем. Поэтому четвертая камера носит название “Стабилизатор Ила”. Подробнее узнать о периодичности и правильном выполнении процесса очистки четвертой камеры от отработанного Ила вы можете в инструкции по эксплуатации септика Топас 5.
Устройство септика Топас 5

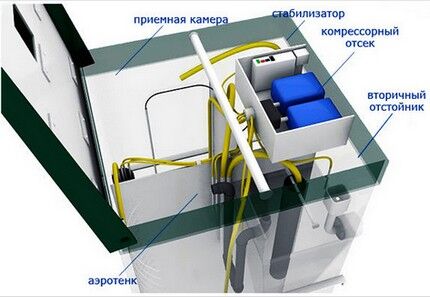

Внутри аэрационная установка, очищающая стоки биологическим путем, имеет достаточно простое устройство, разобраться с которым может каждый. Чтобы наглядно представлять принцип работы септика Топас 5 (Пр), видеоролики смотреть нет необходимости, достаточно изучить схему работы Топас 5.
Схема Топас 5 Пр несущественно отличается. Внутреннее устройство так же поделено на 4 основных отсека, присутствует ящик компрессорного оборудования. Отличие только в способе отвода воды. Модификация Топас 5 Пр отличается только тем, что внутри организована емкость для установки насосного оборудования, благодаря которому возможно организовать выход очищенной технической воды без запаха в любую из сторон аэрационной установки биологической очистки сточных вод.
Неприхотливый и простой в обслуживании септик Топас 5, инструкция по эксплуатации которого подробно описывает принцип подключения, имеет подробные схемы монтажа, электросхемы Топас 5 и правила эксплуатирования аэрационной установки.
В техническом паспорте, помимо основной информации, имеется:
- Электрическая схема Топас 5 представляет собой план подключения компрессорного и насосного оборудования.
- В техническом паспорте вы можете найти подробный перечень продуктов и химических веществ, которые недопустимы для утилизации.
- Помимо прочего, эксплуатация Топас 5 включает в себя обязательные к выполнению сроки технического обслуживания и осмотра станции для того, чтобы гарантировать долгий срок службы и обеспечить производительную работу по биологической очистке стоков.
Как работает септик Топас 5
Уникальность данного вида установок состоит в том, что внутри стоки очищаются, а не отстаиваются. С помощью компрессорного и насосного оборудования организована микрофлора для жизнедеятельности бактерий Активного Ила. Поэтому септик Топас 5 энергозависим и работает от сети.
Еще один принципиальный момент — энергопотребление. Вы можете подумать, что такая габаритная установка расходует огромное количество электроэнергии. Здесь вас ожидает сюрприз — септик Топас 5 расходует всего 1,5 кВт в сутки.
Принцип работы септика Топас 5 (Пр, Лонг) заключен в работе бактерий попеременно. Первая группа бактерий, находящихся в Топас, называется аэробными.Они становятся активными, когда насыщаются кислородом. Во время подачи кислорода в устройство Топас 5 аэробные бактерии начинают очищать стоки. Как только кислород прекращает поступать в отсек, активируется вторая группа бактерий — анаэробные. Они начинают свою активную жизнедеятельность и очищение стоков, когда подача кислорода отсутствует. Благодаря этому стало возможным добиться очистки стоков до 98%.
Для подачи кислорода в камеры необходимо специальное оборудование, зависящее от электросети
Залог качественной биологической очистки стоков — налаженная работа Топас 5. Видеоролики, письма с благодарностями от владельцев, а так же фотоотчеты о работе Топас 5 мы получаем довольно часто и публикуем на нашем сайте. Большой объем положительных мнений о Топас 5 говорит о качестве предоставляемых нами услуг.
Многих владельцев аэрационных установок интересует подробный на Топас 5 принцип работы. Видео на данную тему достаточно доходчиво объясняют цикл переработки хозяйственно-бытовых стоков до состояния технической воды без запаха, очищенной до 98%. Ознакомиться с данными видеороликами или изучить подробные схемы УОСВ вы можете на нашем сайте.
На этой карте отмечены наши реальные объекты.
Найдите свой поселок — возможно, мы уже установили автономную канализацию Вашим соседям!
Автономные канализации Вентиляция Автономная газификация Водоснабжение Отопительные системы Гидроизоляция и дренаж Электроснабжение Ландшафтный дизайн Все проекты
Заполните заявку и к вам приедет специалист для просчёта сметы.
Заказать бесплатный выезд
12 лет на рынке
Более 2-х тысяч заказов в год
Гарантия на все виды работ
Источники: http://spb-topas.ru/articles/ustroistvo.html, http://kanalizaciyadoma.com/septik/montazh-septika-topas-svoimi-rukami-podklyuchenie-po-proverennoy-skheme.html, http://www.novoe-mesto.ru/autonomous_sewerage/topoleko-topas/topas_5_instruktsiya_po_ekspluatatsii
septikman.ru
Монтаж септика ТОПАС, инструкция монтажа автономной канализации
Содержание статьи
Принцип работы УОСВ «ТОПАС»
Установка «ТОПАС» не аккумулирует, а очищает стоки. Это достигается комбинацией биологической очистки с мелкопузырчатой аэрацией (при ней искусственно подается воздух). Биологическая очистка основана на разрушении микроорганизмами всех органических веществ. Сточные воды не загнивают, становятся чистыми.
Перед монтажом Топас
Перед началом работы надо ознакомиться с инструкцией. Септик Топас не имеет входного отверстия для соединения с трубопроводом канализации. Во время монтажа трубопровод вводится в приемную камеру установки и после этого отверстие вырезается точно по диаметру трубы.
Последующая герметизация соединения выполняется способом обпайки с применением технического фена и сварочного прутка ПП 7 мм.
Патрубок самотечных моделей установки выпускается сечением 110 см, в моделях, где выброс принудительный, сечение трубы 25 или 3 мм. Глубина вывода трубы — минимум 2 100 мм.
Крышка установки, вместе с петлями, должна возвышаться над уровнем грунта на 150 мм. Отработанные газы вентилируются через подводящую трубу канализации, потом — через стояк. Фановый стояк выводится непосредственно на крышу или в верхнюю точку канализации. Нельзя совмещать шахты вентиляции и канализации.
Соединение установки «ТОПАС» с канализацией
Глубина входа подводящей трубы зависит от модели установки и указана в схеме. Чтобы облегчить установку подводящей трубы, установка поставляется без входного раструба. Когда установка будет зафиксирована в подготовленном котловане, отверстие в стенке приемной камеры вырезается согласно схемы. Оптимальную работу установки обеспечит соединение подводящего трубопровода на 1 500 мм выше днища УОСВ, это обеспечит хороший накопительный объем залпового сброса и поможет избежать подпора воды в трубопроводе.
Вырезаемое отверстие должно точно соответствовать профилю трубы канализации, потом оно обваривается сварочным прутком.
Важные условия: вход вводится в приемную камеру, вход отвечает модели УОСВ, подводящая магистраль должна быть выполнена из тру ПВХ 110х3,2 мм или ПВХ 160х3,6.
Монтаж УОСВ «Топас»
Установка представляет собой цельный пластиковый резервуар. Специальный листовой пропилен обеспечивает высокую прочность. Стенки резервуара можно не бетонировать. Для установки надо подготовить специальный котлован согласно схемы, прилагаемой к каждой модели. Можно устанавливать на нормальный плотный грунт на подсыпанный песчаный слой, толщиной 100 мм. Дополнительное сопротивление от всплытия создают ребра жесткости.
Заливая септик Топас чистой водой, одновременно надо проводить обсыпку песком, выравнивая внутреннее и наружное давление.
Последовательность при монтаже автономной канализации ТОПАС
- Подготовить котлован, соответствующий модели, с деревянной опалубкой.
- Подсыпать песком основание.
- На нужную глубину подвести соответствующую магистраль.
- Подвести кабель в гофрированной трубе ПВХ или ПНД.
- Обеспечить для заливки нужный объем воды.
- УОСВ опустить в котлован, установить по уровню, выверяя горизонталь и вертикаль, максимальное отклонение — 5 мм.
- Обсыпать песком на 300-400 мм.
- На эту же высоту заполнить водой.
- Обсыпать песком на 1000 мм от дна.
- До уровня обсыпки залить водой.
- Можно выполнять отверстие:
- в соответствии со схемой отмерить высоту трубы, которая соединена с приемной камерой,
- сделать отверстие для трубы,
- установить патрубок, который прилагается, произвести спайку сварочным прутком,
- соединить магистраль с патрубком через специальную муфту,
- соединить трубу с самотечным выходом,
- В принудительных моделях сделать отверстие сечением 25 или 32 мм, в направлении выброса чистой воды, вставить и cпаять патрубок,
- установить насос и смонтировать отвод для воды, согласно схемы, насос подключить.
- Кабель подключается по схеме.
- Установить и подключить компрессоры.
- Обсыпать песком до нулевой отметки.
Установка аварийной сигнализации на септик
В доме: установить фонарь, прилагаемый в комплекте, завести в него провод ПВС 2х0,75 мм ( двухжильный). Кабель провести в электрический щит и соединить один провод с фазой, а второй — на ноль через шину.
На крышке УОСВ: делается в крышке ТОПАС отверстие 8-10 мм, установить на крышке фонарь, провод подключить к фонарю и распаячной коробке.
Ввод септика в эксплуатацию
Выполняя монтаж, вторичный отстойник, камеры аэротенка, стабилизатор ила заполняют водой до уровня, где выходит чистая вода, приемную же камеру заполняют на глубину около 1800 мм. Теперь установка готова к началу эксплуатации.
Штатного режима работы можно достичь через 14-30 дней использования, при условии, что в доме проживает номинальное количество людей. Во время нормальной работы септика вода на выходе чистая и без запаха.
В первые 14-30 дней формируется густой ил и происходит пенообразование. Его причина — применение разных моющих средств, которые попадают в канализацию. Когда ил в аэротенке достигнет нужной концентрации, пенообразование прекратится. На это время желательно сократить использование синтетических моющих средств с поверхностно-активными веществами.
Для того, чтобы убедиться в том, что установка работает нормально, надо взять пробу активационной смеси в режиме аэрации в аэротенке. Проба в 1л помещается в стеклянную емкость и отстаивается полчаса. За это время на дне оседает активный ил, а над ним отчетливо виден слой чистой воды. В емкости будет примерно 20% ила и 80% чистой воды.
Техническое обслуживание септика
- Один раз в неделю нужно осматривать установку.
- Раз в три месяца с помощью встроенного насоса удалять осадок из стабилизатора активного ила, очищать насосы в приемной камере, очищать и промывать установку, чистить форсунки 1 и 2 цикла, не перерабатываемый мусор удалять с помощью специального сита.
- Один раз в год надо чистить фильтр компрессора, а раз в два года менять его мембраны. Раз в пять лет чистить донную часть приемного резервуара и аэротенка, там собирается минерализованный осадок.
- Рекомендуется аз в 10 лет менять аэрационные элементы аэраторов.
- УОСВ работает автоматически, ежедневный контроль ей не нужен. Время от времени надо открывать крышку и осматривать установку.
- Чтобы удалить ил с помощью насоса надо выключить установку выключателем, который расположен в компрессорном отсеке. Отпуская хомут, надо удалить пробку из шланга насоса. После этого перевести установку в режим прямой перекачки и включить, подняв поплавковый переключатель в приемной камере. Теперь 50% стабилизатора ила надо откачать
Оценка работы септика
- Если установка работает правильно, вода на выходе не имеет запаха и чистая на вид.
- Если вода на выходе мутная, значит она не очищена полностью. Это случается когда установка на набрала мощность в ходе ввода в эксплуатацию. Через месяц образуется достаточное количество ила и вода станет чистой.
- Другая возможная причина — использование большого количества моющих средств, отбеливателя, содержащего хлор, частая стирка. В течение суток проблема урегулируется.
- Если сток стал постоянно мутным, значит система перегружена, превышен залповый сброс. В случае выхода из строя компрессора или разгерметизации воздушной сети, в установку поступает недостаточно воздуха.
Мероприятия для эксплуатации септика зимой
Септик предназначен для очистки стоков и в зимнее время. Крышка установки специально утеплена. Если температура на улице не ниже -20 градусов, стоков поступает не менее 20%, установка не нуждается в дополнительных мероприятиях. А если температура ниже -20, верхнюю часть установки надо утеплить.
Когда температура опустится до -15 градусов, лучше не открывать люк без острой необходимости. Консервация и расконсервация установки должна проводиться по инструкции и фиксироваться в паспорте установки.
Консервация септика
Консервация предусматривает такие процедуры. Постепенно, в несколько этапов откачать содержимое и чистую воду не более 40% процентов из каждой камеры. Откачивать до полного осветления воды. Если уровень грунтовых вод высокий, то пустая камера может всплыть. Не надо допускать ее опустошения. После откачки установку промыть, прочистить насосы, форсунки и аэрлифты. Отключить установку от электричества, снять компрессоры, с принудительной модели — насос. Зимой — утеплить крышку.
Важно! Не откачивать содержимое камер одновременно, это может привести к выдавливанию установки из грунта.
Как производить откачку. Откачать содержимое камер и заполнить их чистой водой на 1 800 мм от дна. Откачивать в такой последовательности: камера отстойника стабилизатора ила, камера аэротенка, приемная камера. Если установка остается на зиму включенной, надо произвести техническое обслуживание, согласно инструкции (раз в три месяца).
Требование по подаче электричества
Подключение электропитания к УОСВ «ТОПАС» нужно осуществлять только через специальный распределительный щит на отдельный выключатель (информация есть в таблице инструкции). Запрещено категорически подключать установку в обычную розетку или вместе с другими потребителями электроэнергии. В Приложении №3 есть схемы подключения.
УОСВ «ТОПАС» может нормально работать при колебаниях напряжения в 5% в одну или другую сторону. Если электричество отключится не более чем на 4 часа, УОСВ «ТОПАС» работает нормально. Если электричество отключается на длительное время, из-за отсутствия подачи воздуха, внутри установки начинаются анаэробные процессы. Как следствие — появляется неприятный запах и установка может переполнится, кроме установки, переполняется и канализация, ведущая к ней.
Если есть возможность, установку можно подключить к установке бесперебойного питания. На время отключения электричества нужно уменьшить количество стоков.
Септик работает при напряжении 220 В. Чтобы перепады напряжения не мешали работе установки, лучше установить стабилизатор напряжения.
Санитарно-гигиенические требования
Септик ТОПАС можно устанавливать в непосредственной близости к жилым зданиям. Во внутренне пространство установки подается воздух для вентиляции через канализационный трубопровод. Установка не является источником неприятного запаха и шума. Над каждым стояком для вентиляции нужна вытяжная часть.
Купить септик ТОПАС в Перми
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Мне нравится!0Мне не нравится!0 Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).
www.allremont59.ru
Какой кабель лучше всего подойдет для септика Топас
При устройстве автономной канализации Топас необходимо правильно подобрать автомат защиты утечки тока и электрический кабель для подачи питания. Рекомендуется устанавливать универсальные ДИФ автоматы или автомат + узо. Таким образом вы вдвойне защищаете оборудование, установленное в Топас, от поломки.
Рекомендуемый автомат защиты для септика Топас
| № | Наименование | Значение |
| 1 | УОСВ «Топас» 4-40 (отдельный автомат. выключатель) | 10 Ам |
| 2 | УОСВ «Топас» 50-150 (отдельный автомат. выключатель) | 16 Ам |
Рекомендуемые кабели для Топас
| № | Наименование | Значение |
| 1 | Рекомендуемый кабель при расстоянии до 30м | ВБбШвнг 4х1,5 кв |
| 2 | Рекомендуемый кабель при расстоянии с 30м до 80м | ВБбШвнг 4х2,5 кв |
| 3 | Рекомендуемый кабель при расстоянии более 80м | ВБбШвнг 4х4 кв |
Помните, что неправильно подобранные кабели или автоматы могут привести к неприятным последствиям или, чего еще хуже, к пожару.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Мне нравится!0Мне не нравится!0 Следите за нашим Дзен каналом в Яндексе.Поделитесь в соцсетях! Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).
www.allremont59.ru
