Инструкция по установке подвесного унитаза: с инсталляцией и без. Подвесной унитаз как установить

Как установить подвесной унитаз | Ремонт квартир своими руками

Если вы идете в ногу со временем, то выбирайте подвесной унитаз для своего санузла, он смотрится очень эстетично и стильно, к тому же является гигиеничным и удобным, ведь при уборке не нужно мыть бачок и ножку, а просто протереть пол под ним. Подвесной унитаз отлично подходит для маленьких помещений – с его помощью можно значительно увеличить свободное пространство. Если вы решили обойтись собственными силами и не прибегать к профессиональной помощи, то перед тем, как установить подвесной унитаз, тщательно изучите прилагаемую к нему документацию. Прилагаемая производителем инструкция по установке подвесного унитаза описывает последовательность действий, следуя которым можно справиться с этой задачей самостоятельно.

Подвесной унитаз занимает мало места и значительно облегчает уборку

Как правило, планировка обычных типовых квартир не отвечает требованиям, предъявляемым для крепления унитаза непосредственно на стену (поверхность стены должна иметь определенную свободную площадь и достаточную грузоподъемность, в стене должно быть углубление для крепления бачка, канализационный раструб должен быть расположен горизонтально и вмонтирован в стену). Для решения этой проблемы устанавливают сварной каркас, на котором крепят все коммуникации и бачок, и закрывают его фальшстеной. Таким образом, процесс установки подвесного унитаза выполняют в несколько этапов:

Выбор места и установка металлического каркаса

Перед тем, как установить подвесной унитаз, следует определить место для его установки. В обычной типовой квартире идеальным местом для установки будет ниша, где располагаются водяные и канализационные стояки. Ее следует немного подрихтовать, переделать стояки и разместить их по углам ниши. Если стояки были металлические, то их стоит заменить на пластиковые.

После того, как выбрали место для установки, монтируют несущий каркас. Он представляет собой металлическую сварную раму с подвижными узлами для крепления к стене, полу и для подвешивания самого унитаза, на нее же крепят сливной бачок. Для регулирования высоты каркаса снизу предусмотрены винты, а сверху имеются кронштейны для корректировки верхнего положения. Каркас, как правило, продается отдельно, является универсальным и подходит для большинства подвесных унитазов. После сборки высота каркаса составляет 1300-1400 мм, а ширина зависит от выбранной модели и должна быть не меньше ширины бачка + боковые крепления бачка к раме. Несущий каркас свободно выдерживает вес до 400 кг.

Металлический каркас для крепления подвесного унитаза

Перед установкой каркаса закрепляем на раме сливной бачок с уже смонтированной системой слива, сливной трубой и соединительным раструбом для отводной трубы. При монтаже следует соблюдать следующие размеры:

• высота кнопки слива от уровня пола – 985-1000 мм;
• высота установки подвесного унитаза – 400-420 мм;
• высота канализационной трубы от пола – 220-230 мм;
• расстояние между узлами крепления совпадает с расстоянием между проушинами унитаза.

Каркас обычно прикрепляют к стене в двух местах и к полу тоже в двух точках, учитывая толщину сливного бачка и не забывая оставить технический зазор в пределах 10-15 мм между стеной и бачком.

Устанавливать готовую инсталляцию необходимо строго вертикально. Перед установкой нужно провесить стену отвесом и, в случае наклона стены в сторону санузла, закрепить отвес на высоте 140 мм и в точке соприкосновения отвеса с полом нарисовать параллельную стене линию. От этой линии отмеряют расстояние, требующееся для установки каркаса, и проводят еще одну прямую. Она и будет линией установки каркаса. Приложив раму, делаем предварительную разметку для отверстий в стене и высверливаем их. Прикручиваем каркас к полу и стене, затем с помощью регулировочных винтов выставляем высоту 1400 мм и, приложив строительный уровень, выравниваем его по горизонтали. Аналогично выравниваем вертикальное положение каркаса и фиксируем кронштейны контргайками.

Монтаж системы смыва и отвода

После установки и закрепления каркаса необходимо подвести водопроводную трубу к бачку. В зависимости от удобства подводки следует выбрать боковое или верхнее положение подвода воды. Практически во всех бачках есть возможность изменения положения подвода воды с бокового на верхнее. Не стоит использовать гибкие шланги для подключения бачка, срок их службы намного меньше, чем самого унитаза, и заменить неисправный гибкий шланг, спрятанный за фальшстеной, будет проблематично. Самым оптимальным вариантом будет выполнить подводку при помощи пластиковой трубы.

Бачок для смыва, как правило, сделан из пластика и имеет рабочий объем 9-10 литров. Для предотвращения появления конденсата бачок теплоизолирован, в комплекте к нему идут крепежные детали и сливные патрубки. Боковая панель с кнопками для смыва приобретается отдельно. Кран, перекрывающий подачу воду, располагается внутри бачка, к нему имеется доступ через отверстие, в котором монтируются кнопки для слива.

Можно для смыва не использовать накопительный бачок, а установить специальное устройство сливного бачка унитаза под давлением. В этом случае к водопроводу подключают пневматический кран с таймером в виде кнопки. После нажатия на нее, она автоматически перекрывает воду через 10 секунд.

Устройство для смыва под давлением

Далее следует подсоединить канализационный выпуск унитаза к общему стояку. Очень редко получается напрямую вставить выпуск в горловину стояка, поэтому при наличии нестыковок необходимо использовать гофру.

Прежде чем закрывать каркас фальшстеной следует внимательно проверить места подсоединения на наличие протечек и лишь после этого продолжать работу.

Монтаж гипсокартонного короба

Перед тем, как приступить к монтажу каркаса из металлических профилей для обшивки гипсокартоном, в раму сливного бачка вкручивают специальные штифты, на которые позже будет подвешиваться унитаз. Выходные отверстия для слива следует закрыть заглушками, которые обычно идут в комплекте с бачком, чтобы избежать попадания в них строительной пыли и мусора.

При сборке каркаса из металлических профилей обязательно нужно выдерживать горизонтальный и вертикальный уровни. Для обшивки следует использовать влагостойкий гипсокартон шириной 12,5 см, желательно в два слоя. Затем в гипсокартоне вырезают отверстия для труб и кнопки для слива по шаблону, который имеется на лицевой части коробки, в которую был упакован каркас.

Подготовка поверхности и укладка кафельной плитки

На заштукатуренную поверхность стены укладывают кафельную плитку или зашивают пластиком. Унитаз крепят не ранее 10 дней после окончания облицовочных работ. Перед тем, как установить подвесной унитаз, следует идеально выровнять поверхность стены, ведь после укладки кафеля она может иметь перепад в уровне до 2 мм. Для этого используют специальную выравнивающую смесь – белый цемент в виде густой кашицы, строительные белила или портландцемент. Различные пластичные замазки или гипс для этих целей не подходят.

Установка унитаза

После наложения выравнивающей смеси начинают навешивать унитаз. В комплекте с унитазом идет специальная прокладка, ее надевают на трубы и штифты и крепко прижимают унитаз к стене. При этом совмещают проушины унитаза со штифтами и промежуточные трубы с соответствующими трубами, расположенными в стене. Затягивают гайки и убирают излишки смеси. После полного высыхания выравнивающей смеси швы дополнительно замазывают силиконовым герметиком.

Окончательный результат радует глаз

Установка кнопки слива

После того, как установлен подвесной унитаз, остается только подключить кнопку слива. Т.к. существует множество разнообразных конструкций смывных кнопок, то при монтаже следует придерживаться прилагаемым к ней чертежам и инструкциям. Перед установкой надо открыть кран подачи воды и вставить тросики, находящиеся внутри бачка, в подходящие отверстия на кнопке. Проверить работоспособность и защелкнуть кнопку на место.

Видео — установка подвесного унитаза:

Заключение!

Теперь вы знаете все тонкости установки подвесного унитаза. Самое главное, делать все поэтапно и тщательно проверять правильность монтажа на каждом этапе, т.к. исправлять погрешности после того, как вся конструкция спрячется за фальшстеной, весьма проблематично.

(Просмотрено 2 904 раз, 1 просмотров сегодня)

Похожие статьи

remontset.ru

Как установить подвесной унитаз с инсталляцией

Инструкция и советы по установке подвесного унитаза с инсталляцией

Подвесные сантехнические устройства постепенно обретают популярность, особенно среди владельцев малогабаритных санузлов. Однако не всем по душе подвесные унитазы – внешне они кажутся неустойчивыми и ненадежными. Это впечатление обманчиво, ведь установка подвесного унитаза осуществляется с использованием системы инсталляции, которая скрывается за отделочным материалом стены. Рассмотрим более подробно преимущества подвесных сантехнических объектов и ознакомимся с инструкцией по их установке.

Преимущества подвесных унитазов

1. Компактность . Освобождается пространство санузла за счет отсутствия сливного бачка – он прячется в стене вместе с остальными коммуникациями. Благодаря образующейся пустоте под унитазом сантехника кажется невесомой, такой прием визуально облегчает интерьер и делает его зрительно более просторным.
2. Современный стиль . Подвесная сантехника – относительно новое изобретение, ее установка сразу же указывает на то, что хозяин дома следит за развитием технологий и не отстает от модных течений.

Уникальный внешний вид подвесного унитаза впишется в интерьер любого санузла

Универсальность . Неважно, меняете вы только унитаз или полностью обновляете мебель и оборудование ванной – подвесной унитаз всегда будет уместен и сделает интерьер санузла изящным и лаконичным.

Практичность . Выполнять уборку помещения теперь намного проще. Также облегчается монтаж системы «теплый пол». Напольная плитка кладется без нарушения целостности орнамента.

Выбор и покупка унитаза с инсталляцией

Главное условие приобретения инсталляции – она должна соответствовать модели выбранного вами унитаза. Часто подвесные унитазы укомплектованы системой инсталляции изначально, лучше всего предпочесть именно этот вариант.

Сделайте замеры ниши, куда будет установлена инсталляция

Инсталляция должна соответствовать по размеру нише, в которой она будет размещена.

Инсталляции бывают двух типов

Блочная – крепится к стене при помощи обычных анкерных болтов, которые являются основной опорой всей конструкции.

Блочная система монтирована в стену

Рамочная – представляет собой раму на ножках, благодаря которым регулируется высота унитаза. Крепится рама в четырех местах. Возможен вариант, когда все четыре крепления фиксируются на стене – такой способ монтажа можно использовать только в случае с капитальными стенами.

Если стена не достаточно устойчивая, выбирайте инсталляцию, два крепления которой будут располагаться на стене, а два – на полу. На последние два крепления приходится основная нагрузка.

Вариант использования креплений для монтажа инсталляции между стен

Обратите внимание на комплектацию устройства. При благоприятном раскладе вы получите основную часть (блоки или рамы), крепежные элементы, клавиши смыва, шумоизоляцию, смывной бак и переходник.

Полезное. Инструкцию по установке обычного унитаза своими руками читайте в отдельной статье.

Этапы монтажа унитаза с инсталляцией

1. Выполняем разметку стен. Наносим линию – центральную ось будущей системы. Рассчитываем расстояние между инсталляцией и стеной, в котором разместится канализация и водопровод. Отмечаем точки крепления инсталляции и месторасположение бачка.

Вертикальная и горизонтальная системы крепления

Обеспечиваем две системы крепления – вертикальную и горизонтальную. После осуществления разметки точек крепления просверливаем отверстия и вставляем в них дюбели.

Делаем разметку мест крепления

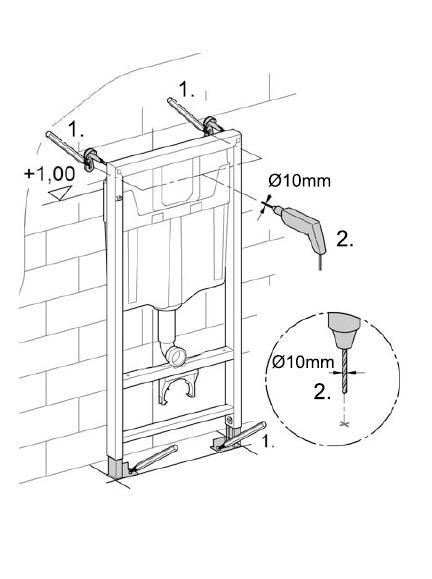

Устанавливаем крепежные анкера для инсталляции. Монтируем корпус инсталляции, используя винты и регулирующие гайки.

Крепим на анкерные болты

Теперь приступаем к выравниванию системы. Выравнивание по вертикальному уровню осуществляется посредством регулировки анкеров. Горизонтальное выравнивание обеспечивается путем послабления несущих ножек, установкой их в нужном месте и последующей фиксации.

Подключаем бачок к водопроводу. Подключение можно выполнить как снизу, так и сбоку, главное не использовать шланги – подключение выполняется исключительно с применением трубы.

Подключаем систему к канализации. Если отверстия не совпадают, можно использовать гофру, но срок службы такого соединения оставляет желать лучшего.

Примеряем гофру к канализационной трубе

По краям инсталляционной рамы укрепляем профиль для гипсокартона. Зашиваем систему влагостойким гипсокартоном толщиной в 1 см.

В месте будущей кнопки слива устанавливаем манжету и специальную заглушку. Это делается для защиты отверстия от мусора и пыли при укладке кафеля, а также для того, чтобы отверстие в плитке было аккуратным и ровным.

Кладем плитку на стену и выжидаем до двух недель до полного высыхания плиточного клея.

На предполагаемое место соприкосновения унитаза и кафеля наносим силиконовый герметик или монтируем прокладку-демпфер.

Крепим унитаз на шпильки

Сажаем унитаз на шпильки, затягиваем гайки и проверяем соединения на предмет герметичности.

Подсоединяем и проверяем герметичность

Подключаем кнопку слива, тщательно отмерив рычаги, соединяющие кнопку с бачком.

↑ вернуться к содержанию

Полезные советы

• Предусмотрите технологический люк чуть ниже кнопки слива. Это существенно облегчит обслуживание бачка и его ремонт при необходимости.
• Используйте современные кнопки слива, которые позволяют экономить воду. Это могут быть две отдельные кнопки, одна из которых сливает полный объем воды бачка, а другая – половину. Другой вариант – наличие кнопок «Пуск» и «Стоп».
• Продумайте расположение кнопки слива относительно элементов кафеля. Оформляйте кнопку или строго между двумя плитками, или в центре одной из них.
• Верхний край унитаза должен быть не выше 45 см от пола и не ниже 40 см.
• Толщина стены, скрывающей систему инсталляции, не должна быть больше 7 см.
• Между крепежными отверстиями унитаза выдерживается стандартное расстояние – 18 или 23 см.
• Контролируйте правильность установки на всех этапах работ. Это поможет избежать грубых ошибок при монтаже и проблем в процессе эксплуатации сантехнического оборудования.

Установленный по всем правилам унитаз с инсталляцией способен выдержать нагрузку до 400 кг! Если вы сомневаетесь, что сможете произвести все работы правильно и качественно, советуем прибегнуть к помощи квалифицированных специалистов. Ну а сэкономить бюджет, безусловно, поможет самостоятельный монтаж системы инсталляции. Смело используйте технологические и дизайнерские ноу-хау для создания оригинального и практичного интерьера.

Посмотрите статьи по теме:

Технология установки подвесного унитаза на раму и бетонное основание Рекомендации по установке и креплению сливного бачка к унитазу Арматура для сливного бачка унитаза: устройство и установка сливного механизма Как можно отрегулировать поплавок для унитаза: устраняем неисправность

как установить подвесной унитаз с инсталляцией

В последнее время обычные напольные унитазы все чаще заменяются подвесными конструкциями. Они предполагают размещение на меньшей площади, а также обладают более современным внешним видом. Поэтому вполне естественным является процесс вытеснения ими традиционных моделей. Однако следование современным тенденциям имеет свои негативные стороны – более сложный монтаж, продолжительнее и дороже. Однако с успехом выйти из положения можно, если изучить как установить подвесной унитаз с инсталляцией своими руками.

Особенности конструкции

Прежде чем приступать непосредственно к монтажу, следует разобраться с конструкцией. Монтаж подвесного унитаза станет намного проще, когда известно его устройство и принцип действия. Сразу станет понятно, как правильно действовать и что необходимо.

Главной особенностью изделия является то, что на виду остается лишь чаша.

Основой всей конструкцией является прочная металлическая рама. К ней непосредственно фиксируется видимая часть. Как раз с этого элемента стартует вся работа по установке. Рама должна быть прочно закреплена к стенке и устойчиво располагаться на полу. В итоге она должна без проблем выдерживать взрослого человека. Исходя из этого можно сказать, что зафиксировать раму к слабой стене не выйдет.

У рамы имеется элемент, позволяющий изменять высоту крепления чаши, которая крепится с помощью специальных штырей. Именно они являются основными креплениями при установке унитаза инсталляции.

Распространен вариант крепления сразу двух инсталляций – унитаз и биде.

Вторым элементом является пластмассовый сливной бачок. Он также скрывается в стене. Обладает специфической формой, т.к. должен помещаться в ограниченном пространстве. Бачок также устанавливается в металлическом каркасе и изолируется особым материалом, препятствующим образованию конденсата. На передней стенке бачка имеется вырез для монтажа сливной кнопки. Современные модели, в том числе напольные, имеют дозированный спуск воды – 3 или 6 литров.

Следующим элементом является чаша унитаза. Единственная часть, которая находится на виду и находящаяся в активной эксплуатации. Обладает традиционной формой, но в отдельных дизайнерских моделях имеются оригинальные конфигурации.

В комплекте поставки имеются все необходимые детали и приспособления. Прилагаемая инструкция также способна показать всю последовательность монтажа инсталляции унитаза.

Достоинства и недостатки

Унитазы-инсталляции обладают следующими преимуществами:

• Привлекательность и эстетичность;
• Минимальные размеры, позволяющие в маленьких помещениях использовать максимум свободного пространства;
• Отсутствующие ножки и опора упрощает процесс уборки;
• Универсальность конструкции, предоставляющая выбор по вкусу и бюджету;
• Редко случающиеся поломки, а случае возникновения – не сложный ремонт.

К недостаткам можно отнести высокую стоимость. Учитывая особенности монтажа с необходимостью проведения дополнительных работ, цена установки может превышать до 2 раз цену размещения напольного аналога.

Но с учетом роста популярности изготовители организовали выпуск сравнительно недорогих моделей, которые становятся доступными более широкому кругу потребителей.

Другим недостатком является наличие скрытых элементов, которые не очень доступны для обслуживания и ремонта.

Подготовка ниши

Установка подвесного унитаза предполагает использование ниши для размещения рамы. Как уже говорилось, для крепления необходима определенная прочность стен. Конструкция инсталляции может выдерживать массу до 400 кг, часть нагрузки от которой передается стене. К этому вопросу необходимо подходить с особой внимательностью.

Для того, чтобы разместить инсталляцию необходимо подготовить нишу. Она должна быть следующей:

В отдельных случаях подобную глубину создать проблемно. В таких случаях необходимо углубляться на возможное значение, а оставшиеся элементы скрывать гипсокартонными панелями.

За счет скрытия основной части устройства открываются определенные возможности для декорирования и улучшения интерьера. Просто же размещать инсталляцию возле стены и обшивать ее ГКЛ не стоит, т.к. разместить унитаз обычной компоновки будет дешевле и проще. К тому же он будет занимать меньше места.

Монтаж инсталляции

Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

Технологическая последовательность выглядит следующим образом:

1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про уклон канализационной трубы можете прочитать в соответствующей статье.

4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции, т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

Установка подвесного унитаза с инсталляцией: тонкости монтажа

Унитазы с инсталляцией — настоящие аристократы в мире сантехники. Это удобные и компактные устройства, обычно отличающиеся великолепным дизайном и совсем не щадящей своего владельца ценой. Кроме того, установка подвесного унитаза — задача достаточно сложная, она требует очень внимательного выполнения.

И все же ряды приверженцев унитазов с инсталляцией стабильно растут. Немало домашних умельцев после изучения рекомендаций и инструкций успешно справляются с установкой этой непростой конструкции самостоятельно.

Важно лишь правильно выполнить каждый этап монтажных работ.

Как устроен подвесной унитаз?

Подвесной унитаз устроен значительно сложнее, чем обычный компакт или монолит. Инсталляцией называют прочную металлическую раму. Это раму устанавливают внутри стенной ниши и надежно фиксируют к стене и к полу.

Между чашей подвесного унитаза и полом остается некоторое пространство. Проводить уборку санузла в таких условиях проще, поскольку ножка унитаза отсутствует

Плоский пластиковый бачок уже закреплен на раме. Затем к нише подводят необходимые коммуникации, выполняют отделку и навешивают сам унитаз.

Унитаз остается снаружи, а вся остальная начинка остается скрытой в стене. На стену выводят также кнопку смыва, которая обычно располагается на стене над чашей. Даже из этого сжатого описания можно понять, что установка такого устройства — процесс трудоемкий.

Но все же у модели с инсталляцией множество преимуществ:

• эстетичный вид и привлекательный дизайн — чаша как будто парит над полом;
• компактные размеры, оставляющие широкий простор для размещения унитаза как в маленьком, так и в большом санузле;
• отсутствие ножки существенно облегчает уборку помещения;
• конструкция инсталляции универсальна, есть возможность выбрать некоторые элементы на свой вкус и кошелек;
• поломки рамы и бачка крайне редки, а отремонтировать или заменить кнопку слива обычно не сложно.

Чаши подвесных унитазов заметно различаются по конфигурации, устройству, форме, размерам, дизайну, цвету и другим характеристикам, что оставляет широкий простор для выбора подходящей сантехники

Среди недостатков следует отметить высокую цену. С учетом расходов на установку стоимость такого унитаза может в два раза превысить стоимость стандартной напольной модели.

Однако производители учитывают растущую популярность подвесной сантехники, поэтому в продаже появились относительно недорогие модели. Еще один недостаток — бачок и рама, спрятанные в стене, не слишком доступны для ремонта.

В случае серьезной поломки, возможно, придется разворотить всю стену и повторно выполнить отделочные работы на этом участке.

Материалы и инструменты

Для установки унитаза с инсталляцией установки встроенного унитаза необходимо приобрести следующие элементы:

• раму-инсталляцию с пластиковым бачком;
• чашу навесного унитаза;
• кнопку смыва;
• шпильки для крепления унитаза;
• набор патрубков для соединения чаши с бачком и т.п.

Инсталляция обычно поставляется в комплекте с плоским пластиковым бачком, а также переходниками, патрубками, крепежом и кнопкой смыва. В комплект обычно входит специальный материал, который защищает конструкцию внутри стены от воздействия конденсата, а также снижает уровень шума от работающего бачка.

При покупке следует внимательно проверить комплект, чтобы сразу же приобрести недостающие элементы. Чашу унитаза также приобретают отдельно. Размеры и конфигурация инсталляции, как и прочих деталей, стандартизованы, поэтому их можно при желании изменять.

Например, можно выбрать новую двойную кнопку смыва, которая позволяет экономить воду.

На схеме наглядно представлено устройство инсталляции с пластиковым сливным бачком и необходимыми разъемами, которая предназначена для установки подвесного унитаза

Чтобы выполнить установку понадобится также ряд инструментов, прежде всего, перфоратор и сверла по бетону, соответствующие крепежу. Нужен также строительный уровень, рожковые накидные ключи, рулетка, карандаш для выполнения разметки, нож для подрезки гипсокартона и т.п.

Порядок монтажа подвесного унитаза

Схематически порядок работ при монтаже унитаза с инсталляцией можно представить в виде ряда основных шагов:

• Сделать в стене нишу подходящего размера.
• Подвести к нише канализацию.
• Выполнить монтаж рамы-инсталляции.
• Подвести к месту монтажа трубы холодного водоснабжения.
• Подключить бачок унитаза.
• Закрыть нишу, установить кнопку смыва и выполнить отделку.
• Навесить унитаз, подключив к бачку, а также к канализации.

Понадобится также некоторое количество гипсокартона, как для монтажных, так и для отделочных работ.

Каждый этап работ по монтажу навесного унитаза требует пристального внимания. Срок эксплуатации устройства, количество и характер поломок во многом зависят от качества выполнения монтажных работ.

Результаты даже незначительных погрешностей, допущенных в процессе установки, могут стать очевидными не сразу, а только в процессе эксплуатации. Ремонт может оказаться очень затратным и трудоемким, поэтому лучше сразу правильно установить все элементы этого устройства, чем потом переделывать.

Подробно порядок установки навесного унитаза представлен в следующем видеоматериале:

Ниша для инсталляции

Для создания ниши и установки инсталляции подходят только стены с соответствующей несущей способностью. Инсталляция способна выдерживать вес около 400 кг, и часть этой нагрузки приходится на стену. Поэтому ставить навесной унитаз на стене из гипсокартона было бы неразумно, она может просто рухнуть.

Итак, для установки инсталляции необходимо выдолбить в стене нишу со следующими параметрами:

• высота — 1000 мм;
• ширина — 600 мм;
• глубина — 150-200 мм.

Иногда требования по глубине выполнить не просто. В этом случае нишу делают на возможную глубину, а ее недостаток скрывают с помощью гипсокартона и отделки.

Таким образом, появляется пространство для экспериментов в области дизайна интерьера. Например, можно сделать встроенный шкаф в пространстве между появившимся выступом и стеной или повесить там открытые полки.

А вот идея просто поставить раму вдоль стены, а затем полностью обшить ее гипсокартоном большого смысла не имеет. В этом случае проще и дешевле поставить в этом же место обычный компакт, который займет столько же пространства или даже меньше.

Если в санузле уже имеется ниша для водопроводных и канализационных коммуникаций, имеет смысл установить инсталляцию именно в ней

Жильцы верхних этажей многоквартирных домов иногда устанавливают в нишу фанового стояка. При этом часть фанового стояка обрезают и устанавливают воздушный клапан там, где находится выпуск на чердак.

В некоторых санузлах ниша для коммуникаций предусмотрена проектом. Ее также можно использовать для монтажа инсталляции, но могут понадобиться некоторые переделки, например, изменение положения водопроводных труб и сместить стояк канализации.

Если опыта в выполнении подобных операций у домашнего умельца нет, лучше проконсультироваться со специалистом или даже поручить ему выполнение этой части монтажных работ.

Подвод канализации

Перед установкой рамы необходимо позаботиться о правильном подводе канализационной трубы к месту монтажа. Понадобится труба с диаметром 100 мм. Ее следует проложить максимально близко к полу, при этом необходимо обязательно выдержать правильный уклон.

Место подключения должно оказаться в 250 мм от центра стенной ниши. На горизонтальную часть трубы надевают косой отвод с углом 45 градусов. После выполнения этих операций можно приступать к монтажу инсталляции.

Монтаж рамы с бачком

Для монтажа инсталляции унитаза предусмотрены четыре точки. В двух местах ножки рамы крепятся к полу, и еще в двух местах раму закрепляют на стене с помощью кронштейнов. При этом обязательно следует использовать строительный уровень, чтобы конструкция стояла идеально ровно и по вертикали, и по горизонтали.

Для этого рекомендуется проверить положение рамы с разных сторон.

Если инсталляция будет установлена даже с небольшим перекосом, в работе внутреннего механизма могут возникнуть перебои, что приведет к скорой поломке конструкции. Чтобы выровнять положение рамы по вертикали, используют регулируемые ножки.

Горизонтальное положение выставляют с помощью стеновых креплений, положение которых также можно изменить нужным образом. После того, как положение инсталляции точно выставлено и зафиксировано, можно привинтить ее к стене. Для придания раме большей устойчивости ножки можно дополнительно зацементировать.

Слоя стяжки в 20 см высотой будет достаточно, но эта мера обязательной не является.

Высота ножек рамы, предназначенной для подвесного унитаза, может регулироваться. Это позволяет выставить конструкцию горизонтально строго по уровню

В нижней части инсталляции есть несколько отверстий, предназначенных для дальнейшего монтажа навесной чаши. Расстояние между полом и этими отверстиями должно составлять примерно 300-400 мм, чтобы можно было чашу унитаза повесить достаточно высоко от пола. В эти отверстия следует установить специальные шпильки.

Их вставляют до упора в стену и закрепляют специальными гайками. Шпильки предназначены для последующего навешивания унитаза.

Шпильки, которые предназначены для навешивания чаши унитаза, необходимо вставить в соответствующие отверстия на раме и закрепить на стене

Подключение коммуникаций

Начать следует с подключения канализации. Обычно инсталляция комплектуется специальным черным отводом, предназначенным для этого соединения. Его следует подогнать к канализационной трубе. Вторую сторону отвода крепят на инсталляции специальными клипсами.

Подключение к водопроводу производят с правой или с левой стороны от инсталляции. Водопроводную трубу соединяют с помощью уже установленного в конструкции резьбового соединения.

Специалисты рекомендуют использовать современные трубы из полипропилена или меди как самый долговечный и надежный вариант, а также установить удобное разъемное соединение.

Для подведения воды к бачку можно использовать и обычные гибкие шланги. Это простой в монтаже и недорогой вариант, но срок службы шлангов меньше, чем у труб, поэтому следует считаться с необходимостью сложного ремонта для их замены.

На этом этапе необходимо выполнить проверку надежности соединения бачка с водопроводной системой. Для этого нужно открыть кран подачи воды, который находится внутри бачка, и наполнить емкость. Затем все соединения проверяют на наличие протечек и устраняют неисправности, если это необходимо. Сливать воду при этом не обязательно.

Проверку канализационного соединения можно выполнить следующим образом: надеть на шпильки чашу и выполнить пробный смыв, не закрепляя конструкцию.

После этого чашу следует снять с крепления, проверить наличие или отсутствие протечек, а затем продолжить монтаж.

Отделочные работы

Если инсталляция установлена правильно, а бачок не протекает, нужно зашить нишу листом гипсокартона и выполнить отделочные работы. Рекомендуется взять двойной лист специального влагостойкого гипсокартона. Обычный гипсокартон будет вскоре поврежден из-за контакта с конденсатом.

Чтобы правильно вырезать все монтажные отверстия в листе и не испортить материал, используют шаблон для раскройки. Обычно такой шаблон поставляется в комплекте с инсталляцией.

Когда инсталляция установлена и все необходимые коммуникации подведены, нишу зашивают листом влагостойкого гипсокартона, по которому затем выполняются отделочные работы

В ванной комнате стены чаще всего облицовывают керамической плиткой. К дальнейшим работам по установке подвесного унитаза можно приступать только по окончании этого этапа.

Не будет ошибкой даже полностью завершить ремонт санузла, и лишь затем продолжить установку подвесного унитаза с инсталляцией.

Установка навесного унитаза

Этот этап можно назвать самым простым, поскольку основной объем работ уже выполнен. Но сначала рекомендуется подождать до полного высыхания слоя плиточного клея. Выполняют монтаж чаши унитаза следующим образом:

• Подгоняют размеры патрубка сливного бачка, который должен на 50 мм выступать за стену.
• Таким же образом подрезают патрубок, предназначенный для канализационного слива.
• Устанавливают патрубки на предназначенные для них места.
• Надевают на установленные ранее шпильки и патрубки специальную прокладку большого размера, по конфигурации она похожа на усеченную пирамиду.
• Надевают чашу унитаза на шпильки, надежно соединив ее с патрубками.
• Устанавливают пластиковые вставки и резиновые прокладки.
• Надевают и затягивают крепежные гайки.
• Обрезают выступающую часть резиновой прокладки.

Навешивание унитаза с инсталляцией, его подключение к канализации и бачку, а также установка кнопки слива выполняется после окончания отделочных работ

После этого можно проверить работу канализации, спустив в чашу унитаза воду из бачка. Чтобы отрегулировать высоту чаши унитаза над полом, можно изменять положение выдвижных штифтов и шпилек, предназначенных для навешивания чаши. При этом обычно ориентируются на рост посетителя.

Универсальной высотой считается расстояние в 40 см от края чаши до уровня пола.

Монтаж кнопки смыва

Осталось установить кнопку смыва. Она может быть пневматической или механической. Это не сложная операция, поскольку все соединения уже предусмотрены на инсталляции и должны быть уже подведены к соответствующему отверстию на стене.

Для установки механической кнопки понадобится установить специальные штифты и затем отрегулировать их положение. Пневматическую модель нужно лишь присоединить нудным трубочкам на инсталляции, и она будет готова к работе.

Владимир Владимирович Голованов

После окончания в 2008г. инженерно — строительного факультета Санкт Петербургского государственного политехнического университета работает по специальности «инженер сантехнического оборудования». Имеет патенты на изобретения в области инженерного сантехнического оборудования, которые внедряются в производство. Автор уникального курса повышения квалификации слесарей-сантехников. Приглашенный русскоязычный преподаватель международного университета «Ontario College Certificate» по специальности инжиниринг сантехнического оборудования.

Источники: http://delai-remont.com/santehnika/ustanovka-unitaza-s-installyaciej.html, http://stroysoveti.ru/otoplenie-i-santehnika/kak-ustanovit-podvesnoy-unitaz-s-installyatsiey.html, http://vannapedia.ru/santex/unitaz/ustanovka-podvesnogo-unitaza.html

santex1.ru

как установить подвесной унитаз с инсталляцией, монтаж и крепление к стене на высоте, фото и видео примеры

Содержание:

1. Устройство подвесного унитаза 2. Установка унитаза на инсталляцию 3. Монтаж подвесного унитаза без инсталляции

Напольные унитазы постепенно уступают своим современным конкурентам – подвесным унитазам. В чем причина их популярности, какими преимуществами они обладают и за что их так ценят домовладельцы? Подвесные конструкции обходятся дороже, они сложны в монтаже, поэтому этот процесс занимает больше времени. Это недостатки навесных унитазов, но они полностью компенсируются полученными преимуществами в виде удобства использования, экономии пространства и хороших эстетических качеств.

Устройство подвесного унитаза

Конструкция навесного унитаза довольно проста, что можно увидеть на приведенном фото. К тому же, именно конструктивные особенности стали своеобразным «знаком отличия», позволяющим сразу понять разницу между традиционными и подвесными моделями. Чтобы узнать, как установить подвесной унитаз с инсталляцией, необходимо знать, из каких элементов он состоит.

К основным составляющим подвесной конструкции можно отнести три элемента. Первый из них – металлическая рама, к которой крепится чаша унитаза. Эту раму еще называют каркасом или инсталляцией. Именно с монтажа этого элемента начинается установка подвесного унитаза с инсталляцией. Инсталляция крепится к стене и напольной поверхности, что позволяет выдерживать очень большие нагрузки – даже человек с избыточным весом не сможет повредить конструкцию. Конечно, фиксировать каркас на гипсокартонных стенах нельзя.

Рама обязательно комплектуется устройством, с помощью которого регулируется высота подвесного унитаза. Монтаж чаши на раму осуществляется специальными штырями, которые и дают возможность создать цельную конструкцию.  Вторым элементом является сливной бачок, встраиваемый в стену. Форма бачка для навесного унитаза отличается от традиционных решений, поскольку свободного пространства для его установки значительно меньше. Бачок устанавливается в инсталляцию, после чего его необходимо изолировать стирополом – материалом, позволяющим избежать возникновения конденсата. На передней стенке конструкции находятся отверстия, предназначенные для установки системы слива, поэтому установка навесного унитаза не вызовет трудностей. Эти же вырезы дают доступ к внутренней части конструкции при необходимости ее ремонта. Большинство изготавливаемых бачков оснащаются дозированной системой слива: стандартные решения предусматривают возможность слива 3 и 6 литрами воды.

Третий элемент – это чаша унитаза, которая является единственной видимой деталью конструкции. Как правило, чаши имеют классическую овальную форму, но существуют и штучные экземпляры, выполненные в круглом или прямоугольном виде. Монтаж чаши обычно не вызывает затруднений: в комплекте идут все необходимые элементы крепления и руководство по установке. Чтобы выполнить надежное крепление унитаза к стене, могут потребоваться дополнительные материалы: тефлоновая лента, полиэтиленовый отвод, шланг и шпильки.

Установка унитаза на инсталляцию

Установка подвесного унитаза своими руками на стальную раму обходится дороже, но полученная конструкция будет гораздо надежнее, да и времени на ее монтаж потребуется меньше. При монтаже инсталляции унитазов она должна крепиться к напольному покрытию и стене, способной выдержать высокие нагрузки.

Монтаж всей конструкции можно разделить на несколько этапов:

1. Установка каркаса. На этом этапе при помощи дюбелей к полу и стене крепится стальная рама. К выбранному участку подводятся отводы канализации и водопровода. Установка всех элементов конструкции должна выполняться с соблюдением горизонтальных и вертикальных уровней. При монтаже рамы необходимо выставить высоту, на которой будет устанавливаться навесной унитаз: как правило, этот показатель находится в пределах 40-43 сантиметров. В дальнейшем высота подвесного унитаза будет подстраиваться уже при ее непосредственной установке. Этому шагу нужно уделить особое внимание: качество дальнейших работ будет напрямую зависеть от того, как была установлена инсталляция.
2. Подведение водопровода к сливному бачку. Подводка может быть как гибкой, так и жесткой. Большинство экспертов считают, что жесткий вариант удобнее, поскольку он способен прослужить гораздо дольше. На всех этапах монтажа навесного унитаза вентиль бачка должен быть закрытым (за исключением моментов, требующих работы системы спуска).
3. Подсоединение унитаза к канализационной системе. Отвод унитаза соединяется с отводом канализации, после чего конструкция закрепляется гофрой. Использование гофры не является обязательным, и существуют разные методы подключения инсталляции к системе канализации. Когда данная конструкция собрана, необходимо осуществить пробный слив. Как это сделать? Чаша унитаза наживляется на свое место, что позволяет спустить воду. Завершив данный шаг, чаша снимается, и ее окончательная установка будет выполнена на последнем этапе.
4. Обшивка конструкции гипсокартоном. Чтобы выполнить обшивку рабочего участка, потребуется двойной водостойкий гипсокартон, который обладает лучшими прочностными характеристиками по сравнению с обычным материалом. В инструкции по установке обязательно найдутся схемы и фото, позволяющие выполнить правильную раскройку материала и сделать вырезы в нужных местах. Сами панели монтируются к раме и профилю, закрепленному на стене. Обшивка может выполняться по двум принципиальным схемам, одна из которых предполагает обработку всей поверхности стены, а вторая предназначена для того, чтобы закрыть только инсталляцию. Вторая схема несколько удобнее, поскольку ее реализация позволяет создать небольшую полочку, которую можно использовать как функциональный или декоративный элемент санузла.
5. Облицовка гипсокартонной обшивки. Облицовку лучше всего выполнять из керамической плитки или цельных панелей, которые совпадали бы с материалом, используемым для всего санузла, чтобы не возникало диссонанса.
6. Окончательный монтаж унитаза. Этим этапом завершается установка подвесного унитаза своими руками: чаша монтируется на выведенную наружу часть инсталляции, для чего используются шпильки. Облицованный гипсокартон будет закрывать каркас конструкции и сливной бачок, поэтому незамаскированными будут только чаша унитаза и клавиша слива.

Монтаж подвесного унитаза без инсталляции

Нередко у домовладельцев возникает вопрос – а можно ли установить подвесной унитаз без инсталляции? Существует вариант, позволяющий обойти необходимость монтажа инсталляции – установка конструкции на бетонное основание. Сливной бачок в таком случае может устанавливаться в стену и оборудоваться выносными клавишами спуска, или располагаться над унитазом так же, как это реализуется в напольных конструкциях (прочитайте: "Как установить бачок на унитаз").

Как правило, выбор такой конструкции обуславливается ее дешевизной, поэтому основное внимание нужно уделить самому бюджетному варианту.

Для установки потребуются следующие материалы:

• примерно 40 л бетона М200;
• ровные доски, подходящие для опалубки;
• гайки, шурупы и шайбы по дереву;
• 2 резьбовых стержня толщиной 2 см и длиной от 50 до 80 см;
• кусок пластиковой трубы длиной от 8 см и диаметром 11 см;
• сливная муфта;
• силиконовый герметик.

Алгоритм выполнения работ в данном случае будет следующим:

1. Сначала необходимо зафиксировать стержни в стене, способной выдержать большие нагрузки – эти стержни обеспечивают крепление для подвесного унитаза.
2. Теперь можно устанавливать сливную муфту. Когда высота унитаза выставлена, муфта подрезается до необходимых размеров.
3. Следующий шаг – установка опалубки. Нужно обязательно четко разметить крепежные отверстия, чтобы они совпадали с соответствующими отверстиями на опалубке. Длина стержней будет рассчитываться путем сложения толщины углубления и расстояния между чашей и стеной. Закрепление стержней осуществляется при помощи бетонного клея. Когда штыри и опалубка смонтированы, необходимо примерить чашу.
4. На этом этапе можно приступать к бетонированию. В итоге бетонное основание должно быть оборудовано штырями для чаши, выводом для муфты и специально отведенным местом для установки сливного бачка. Это упростит монтаж унитаза своими руками. Нужно обязательно дождаться, пока бетон застынет, на что обычно уходит около 2-3 недель.
5. Дальнейший монтаж подвесного унитаза своими руками осуществляется с выполнением тех же действий, которые нужно выполнить при установке напольных унитазов: подсоединяется слив, герметизируются все соединения, монтируется чаша и закручиваются гайки. Сливной бачок фиксируется на выбранном месте, а само основание можно замаскировать слоем гипсокартона, сделав вырезы для доступа к бачку.

Заключение

Навесной унитаз – это качественный и надежный элемент санузла, который сможет прослужить долгие годы. При необходимости конструкцию можно удешевить, заменив дорогую инсталляцию на менее дорогостоящее бетонное основание. Читайте также: "Как установить унитаз на деревянный пол правильно".

kanalizaciyadoma.com

Как установить подвесной унитаз. | Делаем своими руками

У обычных  унитазов сегодня появилась серьезная конкуренция в виде универсальных навесных моделей, которым зачастую отдают предпочтение в самых обычных квартирах. Безусловно, инсталляция такого оборудования несколько сложнее, однако с помощью наших рекомендаций Вы успешно разберетесь и с инструкцией прибора, и с технологией его правильного монтажа.

Подвесной унитаз в интерьере санузла

Если Вы следуете современным тенденциям и отслеживаете последние разработки в сфере сантехнического оборудования, то из Вашего поля зрения не уйдет такое универсальное приспособление для обустройства санузла, как унитаз подвесного типа. Обладая визуальной эстетичностью, удобством и гигиеничностью, подвесное оборудование превосходно впишется в интерьер любого, в том числе маленького санузла, расширяя при этом его свободное пространство. После монтажа подобного прибора процесс уборки будет состоять только из мытья пола, исключая нелицеприятную уборку ножки и бачка устройства.

Если Вы решили произвести самостоятельную установку, минуя профессиональную помощь, то Вам нужно ознакомиться с конструктивными особенностями навесного унитаза и рекомендациями по его инсталляции.

Особенности конструкции

Базовым элементом конструкции является жесткая рама из стали, оснащенная механизмом для регулирования уровня высоты. Крепление рамы производится к поверхности бетонной или кирпичной стены, а вот фальшстены из гипсокартона для крепления лучше не использоваться – слишком велик риск разрушения под тяжестью конструкции. Чаша унитаза подвесного типа крепится на раму с помощью системы штырей.

Для предотвращения появления конденсата и изоляции пластикового сливного бачка используется стиропол. Сам бачок размещается на каркасе, на передней стенке которого Вы можете обнаружить особый вырез для монтажа устройства спуска воды в виде кнопки. В случае необходимости экстренного проведения ремонта или обслуживания в процессе эксплуатации данное отверстие обеспечит доступ к нужным механизмам или узлам. Модернизированные модели сантехнического оборудования посредством двух кнопок предполагают возможность дозирования объема воды  для слива: нажатие одной обеспечит слив трех литров воды, а второй – шести литров. Емкость унитаза является видимой деталью всей конструкции по окончании инсталляции.

Еще нам понадобятся элементы для крепежа и рабочий инструмент для выполнения монтажа, а также упаковочный материал, предохраняющий детали конструкции от повреждений во время транспортировки.

Преимущества унитазов подвесного типа

Уникальная конструкция подвесной унитаз имеет ряд преимуществ:

1. помещение, в котором установлено такое оборудование, убирать значительно проще, поскольку именно вокруг унитаза находятся проблемные зоны для наведения чистоты. В случае установки такого прибора проблема решается автоматически;
2. поверхность пола при облицовке плиткой сохраняет однородность рисунка, подходит для обустройства кабельной системы «теплый пол»;
3. инсталляция прибора позволяет скрыть вентили и трубы, вид которых невероятным образом портит впечатление от интерьера помещения;
4. компактная и мобильная инсталляционная система позволяет реализовать любой дизайнерский замысел не зависимо от планировки санузла и более рационально использовать каждый миллиметр полезной площади;
5. современные конструкции подвесного типа помимо своего непосредственного функционального назначения, делают интерьер более совершенным и оригинальным;

6. подвесная конструкция привлекает исключительной надежностью и удобной геометрией: вес, который она способна выдержать превышает 400 кг, поэтому подойдет для миниатюрных и тучных людей.

Материалы для инсталляции

Для осуществления качественной установки подвесного унитаза, Вам необходимо вооружиться следующими деталями:

• полиэтиленовым отводом для устройства стока;
• шпильками;
• лентой тефлоновой;
• гибким шлангом, оснащенным угловым вентилем для соединения водопроводной трубы с бачком.

Поскольку различные заводы — изготовители по-разному укомплектовывают подвесной унитаз, то для начала лучше купить именно его, а впоследствии подкупить нужные комплектующие.

Установка подвесного унитаза

Работы по монтажу начинаются с крепления жесткой рамы: монтаж к капитальной или бетонной  стене производится на дюбели. При этом следует заранее позаботиться о подведении канализационной и водопроводной трубы, диаметр которой не должен превышать 110 мм. Инсталляция выставляется максимально ровно как относительно горизонтальной, так и вертикальной плоскостей. В этом Вам поможет строительный уровень.

Процесс регулирования осуществляется достаточно легко, ведь конструкция рамы оснащена выдвижными штангами и шпильками для фиксации каркаса к поверхности стены. Здесь можно «поиграть» с высотой размещения емкости (чаши) в зависимости от роста пользователей. Навесной унитаз с микролифтом крепится таким образом, чтобы расстояние между полом и сидением варьировалось в пределах 40 см.

Затем к сливному бачку рекомендуется подвести воду, применяя прочную и надежную трубу с длительным сроком эксплуатации. При этом вентиль, размещенный на бачке, должен быть перекрыт.

На следующем этапе Вам предстоит с помощью гофры присоединить выпуск подвесной конструкции к канализационному отводу. Чтобы убедиться в правильности функционирования соединения, достаточно «наживить» чашу на готовый стальной каркас и слить воду. После проверки чаша снимается, поскольку к ее монтажу приступают в самую последнюю очередь.

Затем зона крепления рамы заделывается водостойкими гипсокартоном, который фиксируется к пристенному профилю и инсталляции. Зачастую в комплектацию навесного унитаза входит шаблон для раскроя «лица» обшивки, который существенно облегчает изготовление любых технологических отверстий в гипсокартоне.

Теперь самое время заняться облицовкой стен керамической плиткой, расцветка которой будет сочетаться с цветовым и дизайнерским решением санузла.

И, наконец, после высыхания клеящего состава чаша аккуратно навешивается на шпильки. Их закручивание производится в металлический каркас навесной системы, расположенной под плиткой.

Более детально изучить процедуру монтажа унитаза подвесного типа можно из видеоролика на youtube.

svouimirukami.ru

Как установить подвесной унитаз

Подвесные унитазы – современные модели, имеющие много положительных характеристик. Визуально они не занимают много места, поэтому отлично впишутся в интерьер маленького туалета.

С точки зрения санитарии это вообще идеальное решение, так как максимально облегчается уборка. В то время как вокруг основания обычных напольных унитазов быстро скапливается грязь, которая из-за тесноты бывает часто труднодоступной.

Подвесные модели унитазов устанавливают в основном на специальный несущий каркас (который покупается отдельно) и делят по способу крепления на три типа: угловые, напольные и пристенные.

Несущие конструкции подвесного унитаза

Принцип работ одинаковый вне зависимости от типа несущих элементов. Для регулирования высоты каркаса снизу имеются винты, а верхнее положение выставляют с помощью особых кронштейнов. Рассмотрим подробнее, как установить подвесной унитаз самостоятельно.

Установка подвесного унитаза на несущий каркас

К месту будущего размещения сантехнического оборудования уже должны быть подведены водопровод и канализация.

1. Произведите предварительную разметку места установки унитаза. Раму можно смонтировать на любой высоте от пола. Рекомендуется отрегулировать каркас таким образом, чтобы рас��тояние от сливного бачка до пола было примерно 1 м. Расстояние же от верхней поверхности чаши до пола определяют индивидуально (ориентировочно для взрослого человека оно составляет 40 см).

   Разметка положения несущего каркаса

2. Перед закреплением конструкции ее необходимо выровнять в трех плоскостях. Это очень важный момент, влияющий на качество установки подвесного унитаза.
3. Раму крепят к стене и полу с помощью анкерных болтов. Если монтаж производится в деревянном доме, то рекомендуется использовать мощные шурупы.

   Крепят установочную раму подвесного унитаза к стене и полу

4. Повесьте бачок, подключив его к водопроводному входу. Наживите унитаз и подсоедините выпуск к канализационному раструбу. Прежде чем окончательно закреплять чашу, проверьте работу слива.
5. После этого чашу снимают, чтобы приступить к отделочным работам. Каркас можно обшить влагостойким гипсокартоном, поверх которого положить кафельную плитку или приклеить пластиковые панели. Перед тем, как закрывать несущую опору отделкой, позаботьтесь, чтобы она не была капитальной. Доступ к бачку должен быть легким. К слову, в большинстве готовых каркасов такой доступ уже предусмотрен. Для того, чтобы добраться до сливного устройства, достаточно снять переднюю панель (на ней обычно находится кнопка управления сливом).

   Теперь каркас можно обшить гипсокартоном

6. Затем можно окончательно закрепить чашу, крепко притянув ее к стене.

Установка подвесного унитаза без несущей конструкции

Если вы хотите сэкономить, то установку можно произвести без несущего каркаса, закрепив унитаз одним из трех способов:

• с помощью шпилек сквозь стену;
• с использованием химических анкеров;
• с возведением несущего бетонного основания.

При креплении подвесного унитаза первым методом делают разметку высоты установки и сверлят сквозные отверстия в стене. Для навешивания оборудования рекомендуется использовать шпильки Ø20 мм. Легкий и универсальный способ.

Крепят подвесные унитазы на стену и при помощи химических анкеров. При этом способе стену насквозь сверлить не надо. Достаточно глубины 10-15 см. Подготовленные отверстия заполняют раствором цемента с клеем и монтируют анкеры. Крепление получается довольно надежным (при условии, что стена капитальная и прочная).

При третьем варианте возводят несущее бетонное основание (такой метод установки можно использовать даже если стены не достаточно надежны). Рассмотрит этот способ крепления подвесного унитаза подробнее:

1. Определяют высоту, на которой будет установлен унитаз. В существующей стене сверлят два отверстия, вливают в них клей и вставляют шпильки.
2. Затем монтируют опалубку под бетонное основание. В качестве щитов можно использовать листы фанеры, ДСП или доски. В центральной части опалубки проделывают отверстия под стержни и канализационный вход. Чтобы придать опалубке устойчивость, рекомендуется закрутить гайки, предназначенные для фиксирования чаши унитаза. При этом щиты необходимо максимально выровнять по вертикали.
3. Для образования полости, где будет подключаться сливной бачок к унитазу, закрепляют кусок пенопласта.

   Перед заливкой бетона не забудьте вложить кусок пенопласта

4. Теперь нужно приготовить бетонную смесь (цемент, песок, щебень и вода в соотношении 1:2:3:0,7). Совет от специалистов: чтобы бетон легко укладывался, добавляют в смесь жидкое мыло в расчете 10 мл на 10 л воды.
5. Массу закладывают равномерно, слегка утрамбовывая. После того, как бетон наберет необходимую прочность (не меньше недели), основание можно декорировать отделочными материалами.
6. Наконец, унитаз навешивают на шпильки и закрепляют, не забыв подсоединить его к канализации и бачку. Стыки соединений рекомендуется обильно промазать силиконовым герметиком.

Рекомендации специалистов по установке подвесного унитаза

Для подводки к бачку воды не стоит применять гибкие шланги, так как они быстро выходят из строя, а заменить шланг, спрятанный за фальш-стеной, будет сложновато. Идеальный вариант  — подсоединение сливного бачка к водопроводу пластиковыми трубами.

Можно для смыва установить не бачок, а специальное устройство, встраиваемое непосредственно в водопровод.

Встроенное в водопровод устройство для смыва

При наличии нестыковок выпускного отверстия унитаза с канализационным раструбом можно использовать для соединения гофрированные трубы.

Унитаз окончательно закрепляют только после всех отделочных работ. Если стена облицовывается плиткой, то не ранее, чем через 10 дней.

Чашу прижимают к стене через специальную прокладку, которая продается в комплекте.

Подвесной унитаз эстетично смотрится в интерьере

Самостоятельно установить подвесной унитаз не так сложно, как кажется. Тщательно изучите прилагаемую к нему инструкцию. В ней производитель описывает весь алгоритм действий, следуя которому, можно выполнить без труда весь монтаж своими руками. Смотрится в интерьере такая модель очень эстетично и стильно.

Похожее

www.youandremont.ru

Монтаж подвесного унитаза и биде своими руками, видео

Можно ли установить подвесной унитаз своими руками? Если у вас нет специального образования (жизненного опыта), или вам не помогает ваш тесть-сантехник, лучше не пробуйте.

Если же вы уверены, что сможете, или хотите проконтролировать мастера, читайте инструкцию ниже.

Крепление унитаза с помощью инсталляции

Установка подвесного унитаза на инсталляцию – самый удачный вариант. Ведь, как правило, в комплекте уже есть все необходимые крепежи (которые выдержат любой унитаз вместе с «живым грузом»). А еще переходники, трубы и сливной бачок. Остается купить чашу, собрать по схеме и радоваться жизни.

Как же установить подвесной унитаз? Смотрите этапы работ:

1. Сначала демонтируют старый унитаз.

2. Выбирают место, куда установить новый. В некоторых случаях в стене делают выемку – чтобы утопить в нее инсталляцию. Ведь так конструкция займет намного меньше места.

Крепление унитаза с инсталляцией

Хотя чаще такой маневр не удается – стены то в большинстве домов либо несущие, либо тонкие. Поэтому монтируют на стену.

3. Устанавливают металлический каркас по схеме. Для этого с помощью специальных креплений его монтируют к стене и полу. Закрепляют на нем бачок. Положение конструкции обязательно выверяют уровнем. Ведь если она встанет криво, то и бачок вместе с панелью, и сам унитаз «прямыми» тоже не будут.

На какой высоте располагают подвесной унитаз? Расстояние от пола до верхнего края чаши – 40-42 см, до кнопки слива – 98-100 см. В инсталляциях, которые крепятся к полу, все это предусмотрено. В настенных же вы сами определяете высоту их монтажа.

5. Делают подводку воды к бачку – так же, как и при монтаже напольного унитаза. Только вместо гибкого шланга устанавливают пластиковую трубу – она долговечнее.

6. Закрепляют на бачке трубу, по которой вода будет поступать в чашу унитаза при смыве.

7. Гофру для выпуска унитаза подсоединяют к канализационной трубе. Сделать это потом не получится, т.к. все трубы будут спрятаны за перегородкой.

Осталось прикрепить унитаз

8. Вокруг инсталляции делают перегородку из влагостойкого гипсокартона 12,5 мм или фанеры.

Гипсокартонные листы крепят в 1 или 2 слоя на металлические профили саморезами. А профили в свою очередь закрепляют к стене с помощью дюбель-гвоздей.

Не забудьте врезать в гипсокартон — в месте соединения труб – сантехнические люки. Ведь от протечки никто не застрахован. А крушить из-за нее всю перегородку жалко.

Также в перегородке вырезают отверстия для труб и кнопки слива (схема есть в инструкции каркаса).

9. Перегородку грунтуют, а потом укладывают на нее плитку, клеят обои… В общем, кому что больше нравится.

10. И только через 3-5 дней устанавливают унитаз (чтобы плиточный или обойный клей высох).

Проушины чаши совмещают со штифтами – специальными держателями на металлической раме. А сливное и выпускное отверстия – с соответствующими трубами, выходящими из перегородки.

Слив с двумя кнопками

11. Остается подключить кнопку слива. Для этого специальные тросики, выходящие из бачка, вставляют в подходящие отверстия на кнопке. Потом открывают кран подачи воды, проверяют работу кнопочной панели и защелкивают ее на отведенное место. Туалет вашей мечты готов!

Установка подвесного унитаза с помощью инсталляции подробно описана на видео

Дешевый способ закрепить подвесной унитаз

Конечно, крепить подвесной унитаз на инсталляцию удобно. Однако такие системы – недешевое удовольствие. И некоторые наши сограждане выбирают другой путь: крепят унитаз к монолитному основанию из бетона на стержни, проходящие через бетонную подушку насквозь и утопленные в несущей стене.

Для установки вам понадобятся:

• примерно 40 л бетона марки М 200
• доски или куски фанеры для опалубки
• 2 резьбовых стержня диаметром 2 см, длиной 50-80 см
• пластиковые трубы диаметром 11 см для выпуска
• гофрированная пластиковая труба 4 см для слива
• силиконовый герметик
• манжеты

Монтаж подвесного унитаза осуществляется в следующем порядке:

Крепление стержней для унитаза в несущую стену

Стержни закрепляют несколькими способами, выбор которых зависит от устойчивости стен.

Крепление унитаза через стену1. Соединение пластиковой трубы с сифоном2.

Установка трубы для выпуска унитаза

Выходная труба идет от канализации вверх (если она располагается низко) до того уровня, на котором вы хотите установить унитаз. Собирают ее, как правило, из нескольких элементов: трубы и колена, двух колен — которые соединяют с выходным отверстием канализационной трубы и между собой манжетами.

В итоге получается конструкция, похожая перископ в подводной лодке. Т.е. выходным отверстием труба «выглядывает» прямо на будущий унитаз.

Стыки между элементами промазывают силиконовым герметиком. А на выходное отверстие трубы одевают полиэтиленовую пленку – чтобы в него не попал бетон.

Монтаж опалубки

Опалубка нужна, чтобы впоследствии залить ее бетоном, который примет ее форму. Как делают опалубку?

Опалубка для заливки утолщения, к которому будет крепиться унитаз

1. Вырезают 3 щитка из фанеры такой высоты, чтобы они шли от пола и были на 10-20 см выше стержней. Точную высоту рассчитывают в зависимости от того, какое расстояние до верхнего края чаши.
2. Один из щитков закрепляют на стержни впритык к отверстию выпускной трубы. И чтобы прочно зафиксировать щиток, закручивают с его внешней стороны гайки на стержни. Вертикальность этого и последующих щитков проверяют уровнем.
3. Другие 2 щитка крепят по бокам, фиксируя саморезами к центральному. А также к стене – с помощью деревянных подкладок или клиньев, которые вбивают в стену рядом с листами. А вытаскивают, когда разбирают опалубку.

Внутри опалубки к центральному щитку закрепляют клеем кусок пенопласта. Так, в бетонном основании получится углубление, куда потом пойдет сливная труба от бачка.

Заливка бетона в «форму»

1.Заливка опалубки2.3.Место для крепления унитаза после снятия опалубки4.

Подключение унитаза

Вешают бачок и подключают унитаз, как обычно. С той лишь разницей, что здесь сначала подсоединяют гофрированную пластиковую трубу к унитазу, по которой будет поступать вода из бачка. А потом устанавливают унитаз.

Унитаз после монтажа

Его одевают специальными ушками на стержни, и состыковывают выпуск с отверстием трубы в бетонной основе. Стык по обыкновению уплотняется манжетой. На резьбу стержней одевают шайбы, и закручивают гайки.

Дальше действуют по накатанной. А именно: вешают бачок, сооружают перегородку, за которой прячут его и другие коммуникации, кладут плитку. Унитаз при этом можно на время отсоединить. Или аккуратно класть плитку «в обход».

В заключение отметим, что установка биде и унитаза очень похожа (только у первого вместо бачка кран). Поэтому, если приспичит установить биде, так вот вам готовая инструкция.

remontspravka.com

видео-инструкция по монтажу своими руками, как крепится правильно, цена, фото

24.02.2014

Давайте постараемся разобраться, как крепится подвесной унитаз. Мы разберем случай его штатного крепления на рамную инсталляцию, предназначенную именно для этих целей, и бюджетный вариант — самодельное крепление.

Но вначале — немного общих слов.

Конструкция выглядит очень привлекательно. А как крепится унитаз?

Плюсы и минусы

Есть ли смысл остановить свой выбор именно на подвесной конструкции? В чем ее преимущества? Есть ли у подвесных унитазов серьезные недостатки?

Достоинства

• Унитаз не занимает своим основанием место на полу, тем самым резко упрощая уборку и не оставляя в туалете традиционных мест скопления пыли и грязи.
• На виду, кроме самого унитаза, остается лишь кнопка слива. Все коммуникации аккуратно убраны за фальшстену.
• Наконец, есть одна тонкость, связанная с визуальным восприятием. Человек оценивает объем помещения по площади двух плоскостей: ее пола и потолка. Свободный от сантехнического оборудования пол заставляет туалет выглядеть просторнее.

Последнее свойство особенно важно в тесных санузлах многоквартирных домов. Учтите, однако: задняя стенка станет ближе к двери как минимум на 15 сантиметров.

Следствие: по той же причине не стоит загромождать тесную комнату антресолями или комодами.Визуально такое решение превратит небольшое помещение в стенной шкаф-переросток.Разумное решение в этом случае — шкаф-купе с зеркальным фасадом.

Недостатки

Не хочется топтаться грязными сапогами по вашей мечте, но с позиций обслуживания и с некоторых других подвесная сантехника сильно проигрывает напольной.

• Крепление унитаза подвесного и всей его обвязки намного сложнее, чем установка напольного аналога. И по объему работы, и по причиняемым в процессе установки разрушениям. Фактически, подвесной унитаз обычно устанавливается в процессе капитального ремонта помещения.
• Конечная стоимость, вопреки уверениям продавцов подвесной сантехники, отличается как минимум вдвое. Чаще — втрое-вчетверо. Если сам подвесной унитаз стоит примерно наравне с напольным, то рамная инсталляция, бачок скрытого монтажа, его арматура и кнопка слива уже во много раз превосходят по стоимости обычный нижний бачок. Картина усугубляется тем, что придется монтировать фальшстену.
• Наконец, первое и главное правило прокладки любых коммуникаций, вынесенное автором из многолетней работы сантехником: после окончания монтажных работ они должны быть легкодоступными. Даже стояки и подводку не стоит необратимо прятать в стене. Что уж говорить про бачок и соединения с водопроводом и канализацией, которые при установке подвесного унитаза оказываются за неразборной стеной…

Ваша решимость не поколебалась? Что же, приступим.

Выбор инсталляции

Выделяют два основных типа инсталляций для подвесных унитазов.

• Рамные представляют собой жесткий каркас, который может крепиться к стене и полу.

Инсталляции немецких производителей Geberit и Grohe пользуются заслуженной популярностью. И они сами, и бачки скрытого монтажа, и комплекты арматуры исключительно надежны и отказоустойчивы.

• Блочные несколько дешевле, компактнее и предназначены, в отличие от рамных, для установки исключительно на капитальную стену.Мало того: для их монтажа требуется ниша, которая затем закладывается кирпичам, газобетоном или другим блочным материалом.

Очевидно, в абсолютном большинстве случаев рамная инсталляция выглядит привлекательнее (см. также статью Как выбрать инсталляцию для унитаза: кто спрячется за кулисами).

Если унитаз будет ставится рядом с капитальной стеной, не имеющей существенных неровностей и отклонений от вертикали, можно смело остановить свой выбор на раме с монтажом на стену.

С другой стороны, предназначенные для установки на пол инсталляции позволяют установить подвесной унитаз вблизи легкой перегородки или вообще в отдалении от стен, замаскировав раму и коммуникации под декоративную перегородку с полкой наверху.

Подготовка коммуникаций

В плане коммуникаций подвесной унитаз не отличается от напольных собратьев: требуется лишь подвести к месту установки холодную воду и канализационную трубу.

Есть, однако, несколько нюансов, знание которых может оказаться полезным.

• Гибкие подводки к бачку в случае подвесных конструкций и вообще сантехнических приборов со скрытым монтажом не используются. Категорически. Срок службы гибкой подводки оценивается в 5 лет, срок службы скрытого бачка — в 25. Едва ли вас порадует необходимость через несколько лет вскрывать стену для поиска источника течи.
• Инсталляции со скрытыми бачками от приличных производителей обычно снабжаются переходниками с выпуска унитаза на канализацию диаметром 90 и 110 миллиметров.
• Если для горячей воды применение металлопластиковых труб с компрессионными фитингами не рекомендуется из-за возможных течей на штуцерах, то здесь опасных для них колебаний температуры не предвидится. Металлополимерная труба будет прекрасным выбором для подводки.
• Чем короче путь канализационных стоков от унитаза до стояка — тем меньше вероятность засоров.

Канализационная труба до стояка должна быть максимально короткой.

Полезно: по возможности не стоит объединять сток от унитаза с кухонной канализацией.Кухня — это неизбежный жир с тарелок, который быстро снижает просвет канализационной трубы и провоцирует засоры крупными фракциями стоков.

Монтаж инсталляции

Сама установка инсталляции никаких особых навыков не требует. Это всего лишь прочная стальная рама, которую нужно закрепить к стене на анкерах.

Как всегда, важны детали.

• Установка — строго по уровню и/или отвесу. На глаз лучше не полагаться: особенности освещения в туалете искажают оценку горизонтали, да и сами перекрытия подчас бывают неровными.
• Комфортная высота от пола до крышки унитаза — 42-45 сантиметров. В большинстве случаев инсталляция монтируется до укладки на пол кафеля, поэтому не забудьте прибавить толщину самой плитки и слоя плиточного клея.
• В хрущевках туалет обычно отделен от подъезда стеной толщиной в кирпич, а в нише со стояками — и вовсе в полкирпича. Когда будете перфоратором делать отверстия под анкера, используйте штырь-ограничитель или просто наклейте на бур ограничивающую глубину отверстия изоленту.

Подключение коммуникаций

Сама установка бачка на инсталляцию выполняется согласно инструкции производителя. Схемы крепления могут быть разными; инструкция обычно снабжена подробными иллюстрациями, наглядно демонстрирующими процесс монтажа.

Несколько общих советов, однако, можно дать и здесь.

• Все соединения канализации, помимо резиновых уплотнителей, герметизируются дополнительно силиконовым герметиком для канализационных труб. Резина со временем может рассохнуться, при этом добраться до источника течи будет нелегко.
• Лучшая подмотка для резьбовых соединений — сантехнический лен, пропитанный краской. Лен в чистом виде на холодной воде сгниет за несколько лет, а лента ФУМ дает течь при самом незначительном обратном ходе резьбы.

Достаточно намотать лен по ходу резьбы и нанести сверху немного краски.

• Ни в коем случае не монтируйте подводку внатяжку. Сезонные колебания температуры холодной воды вызовут некоторое тепловое расширение трубы; излишек трубы, оставленный за фальшстеной, компенсирует их.
• Многие бачки позволяют подвести холодную воду и снизу, и сбоку. При прочих равных боковой монтаж предпочтительнее: в этом случае вы избавитесь от одного потенциального места течи. Заливной клапан будет прикручен к стенке бачка выше уровня воды.

Установка унитаза

Как крепить унитаз подвесной на инсталляцию?

Стоит учесть, что до крепления унитаза декоративная стена, скрывающая инсталляцию, должна быть уже возведена, а кафель на нее уложен (если, конечно, стена будет отделываться именно плиткой). При этом с момента укладки кафеля должно пройти не меньше полутора недель.

Шпильки под унитаз, разумеется, крепятся до возведения фальшстены.

Они могут монтироваться с разным расстоянием между осями, поэтому не поленитесь удостовериться, что вкручиваете их по размеру крепежных отверстий унитаза.

1. Нанесите силиконовый герметик на внутренности резиновой манжеты, на выпуск унитаза и на его раструб для подключения сливной трубы.
2. Проложите между унитазом и стеной демпфирующую прокладку. Она обычно идет в комплекте с инсталляцией.

Патрубки для подачи воды и соединения с канализацией ставятся в последнюю очередь.

Полезно: если прокладка в вашем случае заменена неудобной в использовании лентой или отсутствует, поможет тот же герметик. Нанесите его по периметру обращенной с стене плоскости унитаза и дайте схватится, затем прикручивайте унитаз к стене.

3. Далее мы насаживаем унитаз на шпильки и проверяем его положение уровнем. При необходимости нивелируем его положение шайбами – эксцентриками.
4. Осторожно, без перекосов и лишних усилий затягиваем крепление для подвесного унитаза — гайки с прокладками.

Силикон водостоек даже до полного высыхания; однако, все же лучше дать ему высохнуть в течение суток до первого использования.

Крепление без инсталляции

Как крепить подвесной унитаз, если в силу каких-то причин использовать систему инсталляции для унитаза невозможно?

Стоит сразу оговорить: бачок со скрытым монтажом все равно желательно приобрести. Впрочем, есть более компактная альтернатива — клапан, создающий на несколько секунд короткое замыкание между унитазом и стояком холодного водоснабжения. Разумеется, такая система смыва очень чувствительна к давлению холодной воды.

Каким будет в этом случае крепеж для подвесного унитаза?

Им станут две шпильки с резьбой М20, гайками и шайбами. Наша задача — надежно зафиксировать их в стене или другой конструкции, обеспечив стандартную для подвесных унитазов максимальную нагрузку в 400 килограммов.

Этот нехитрый набор может заменить дорогую рамную инсталляцию.

Способов сделать это несколько.

• Самый универсальный из них — собрать опалубку и залить бетонную стойку, в которую на нужной высоте предварительно будут вставлены шпильки. Ширина шайб и гаек с тыльной стороны не даст им оказаться выдернутыми из бетона.
• Стену из кирпича или даже газобетона можно пройти насквозь длинным буром соответствующего диаметра. Затем с противоположной стороны отверстия рассверливаются под диаметр шайб. После того, как шпильки вставлены, а унитаз притянут, отверстия шпаклюются заподлицо со стеной.
• Наконец, в случае бетонной стены может выручить пара длинных (не менее 120 мм) анкеров, к которым придется заказать токарю очень специфичные гайки в форме грибка. Анкер вначале затягивается без установленного унитаза, и лишь затем, когда он уже расперт в стене, крепится хрупкая фаянсовая чаша.

Невысокая бетонная колонна с замурованными в нее шпильками стала прочным креплением для подвесного унитаза.

Успехов в ремонте!

загрузка...

kanalizaciyadoma.ru

---

•
  Электрообогрев дома
•
  Справка в бассейн сколько действительна
•
  Уроки сварки
•
  Что залить в систему отопления чтобы она не замерзла
•
  Реле протока воды для насоса
•
  Анаэробная и аэробная нагрузка
•
  Как почистить колодец
•
  Когда лучше копать колодец
•
  Аэробная и анаэробная нагрузка
•
  Как правильно выбрать ванну
•
  Бассейны в
