Система приточно-вытяжной вентиляции для квартиры. Приточно вытяжная установка для дома

устройство, принцип работы, лучшие системы и способы монтажа установки в жилое помещение

Под вентиляцией подразумевают движение воздуха. Для того чтобы оно состоялось, необходимо побуждение, которое может быть естественным или принудительным. В первом случае это разница температур в отдаленных зонах помещения и вне его, во втором – нагнетание давления с помощью специализированных устройств. Приточная вентиляция в квартире необходима, если естественной недостаточно для создания благоприятного микроклимата.

Содержание статьи

Нужна ли приточно-вытяжная вентиляция в квартире?

Человек проводит в закрытых помещениях более 90% своего времени. Там его окружают пыль, пары бытовой химии, продукты сгорания газа и дыхания живых существ. Все это имеет тенденцию накапливаться, поэтому воздух в жилых помещениях может быть на несколько порядков более «грязным», чем на улице.

Для устранения этой неприятности необходимо проветривание квартиры, которое заключается в движении воздушных масс с улицы в комнаты. В холодное время года естественная тяга сильнее, так как значителен перепад температур и давления внутри помещения и снаружи. Летом разница температур минимальна, поэтому полноценное проветривание осложнено отсутствием тяги. Этому способствуют и повсеместно устанавливаемые пластиковые окна, которые наглухо закрывают внутренне пространство квартир от уличных воздушных масс.

Проектная документация любого многоквартирного дома включает систему вентиляции, состоящую из воздуховодов, проложенных в конструктивных элементах здания. В каждой квартире имеются выходы в обособленные вентиляционные каналы. Они необходимы для того, чтобы в помещение не поступали воздушные массы от соседей сверху или снизу. Конечная точка вентканала находится за пределами здания. Таким образом проектировщики предоставляют жильцам систему естественной вентиляции помещений.В большинстве случаев ее недостаточно для своевременного вывода загрязненного воздуха и поступления свежего. Причин слабой естественной тяги множество:

одинаковая температура воздуха в помещении и на улице;
отсутствие перепада давления;
ошибки в проектировании или монтаже вентиляционной системы;
отсутствие щелевого проветривания в пластиковых окнах.

В такой ситуации необходимо спровоцировать движение воздушных масс посредством установки специализированных приборов, то есть, сделать принудительную вентиляцию.

Виды систем и их устройство

Под компактной вентиляцией подразумевают смонтированную на основе одного устройства – приточки. Полноценная система состоит из двух воздуховодов и вентиляторов. Если есть необходимость в сохранении тепла, в схему включают рекуператор.

Для того чтобы сделать правильный выбор, ориентируются на такие показатели, как:

площадь помещения;
количество проживающих;
степень герметичности окон.

Специалистами подсчитаны оптимальные значения движения воздушных масс и на основе этих данных приняты нормы, отраженные в СНиП. Согласно им, оптимальные показатели скорости замены воздуха следующие:

в рабочих кабинетах и офисах – 60 м3/час;
в общественных помещениях с высокой проходимостью – 30-40 м3/час;
в санузлах – 100 м3/час;
в жилых помещениях – 30 м3/час из расчета на одного жильца;
для кухонь с электроплитой – 60 м3/час.

Выбирая оборудование для устройства компактной или полноценной вентиляции, ориентируются на технические характеристики приточек и требования СНиП.

Принцип работы и устройство компактной вентиляции

Приточные вентиляторы (приточки) – аппараты, изготовленные в современном стиле и гармонично вписывающиеся в дизайн любого помещения. Функция этих устройств заключается в обеспечении стабильного притока воздуха. Отработанный выводится из помещения через имеющиеся в каждой квартире вентиляционные каналы.

Производители предлагают три вида компактных приточек.

Механические проветриватели.
Стеновые клапаны.
Бризеры.

Приток воздуха могут обеспечить и кондиционеры с соответствующей функцией.

Механические проветриватели на окна

Механические проветриватели предназначены для установки на окна любого вида: пластиковые, деревянные, алюминиевые. Модели могут отличаться конструкционно, но не функционально. Есть устройства, устанавливаемые на поворотно-откидные створки. Эти приборы состоят из двухосновных элементов:

электропривод;
проветриватель.

Принцип работы механизма заключается в выталкивании и втягивании проветривателя. При этом происходит открывание или закрывание створки. Ширина зазора при открывании регулируется посредством фурнитуры оконного блока. Механизмы этого типа оснащены защитой от перегрузки, которая срабатывает, как только створка откроется до заданной ширины зазора.

Дорогостоящие модели механических проветривателей оснащены ПДУ (пультом дистанционного управления) и имеют дополнительные опции:

быстрое проветривание при нажатии кнопки;
программирование таймера, с помощью которого устанавливают периодичность и длительность открывания створки;
автоматическое запирание окна по завершении заданного режима работы (для приборов на червячной передаче).

Разработаны модели механических поветривателей, которые одновременно выполняют функцию ручки створки и устанавливаются на соответствующее ей место. Эти приборы также подлежат программированию, управляются механически и дистанционно. Для повышения функциональности устройств с внешней стороны оконного блока устанавливают датчики дождя и ветра. В соответствии с их данными, прибор будет своевременно открывать или закрывать створку.

Есть еще один вид механических проветривателей – на червячной передаче. Они устанавливаются на раме распашных окон. Но самые современные из всех видов этих устройств – «невидимые», предназначенные для монтажа на стене под окном. Есть модели, которые можно устанавливать вместо стандартного подоконника. «Невидимые» проветриватели могут быть оснащены противоветровыми клапанами, автоматически закрывать окна в заданном режиме.

Стеновые клапаны

Стеновые капаны – встраиваемые воздуховоды, состоящие из нескольких элементов:

клапан;
регулятор;
фильтр;
теплоизоляция;
решетка.

Это компактные устройства, для монтажа которых необходимо высверливание в стене отверстия соответствующего сечению клапана диаметра. Приборы устанавливают рядом с радиаторами отопления (для подогрева поступающего воздуха) или в верхней части стены (для усиления тяги). Более дорогие модели оснащают рекуператорами тепла и вентиляторами.

Бризеры

Бризеры – системы климат-контроля, функция которых состоит в подаче в помещение свежего воздуха. Приточные установки этого типа выполняют несколько функций:

очищают воздух с помощью системы фильтрации;
нагнетают воздух в помещение посредством вентилятора;
нагревают поступающие воздушные массы.

Управляются дистанционно и механически. Монтаж бризеров более прост, чем установка кондиционеров. Оборудование навешивается на стену и подключается к воздуховоду (отверстию в стене).

Принцип работы приточно-вытяжной вентиляции

Принцип работы приточно-вытяжной вентиляции заключается в нагнетании свежего воздуха и вывода загрязненного. Основным моментом работы системы является баланс между подаваемым и выводимым объемом воздуха.

Важный показатель работы вентиляции – скорость потока. Ее высчитывают, беря во внимание, что на 1 м2 площади помещения приходится 3 м3 воздуха. Для жилых помещений допустима скорость потока не более 2 м/сек, для санузлов и кухонь – 3-4 м/сек.

Помимо своей основной функции – перемещение воздушных масс, приточно-вытяжная вентиляция может выполнять несколько дополнительных:

охлаждение и подогрев воздуха;
обеззараживание;
фильтрацию.

Способы устройства принудительной вентиляции

Принудительный воздухообмен в помещении достигается несколькими способами.

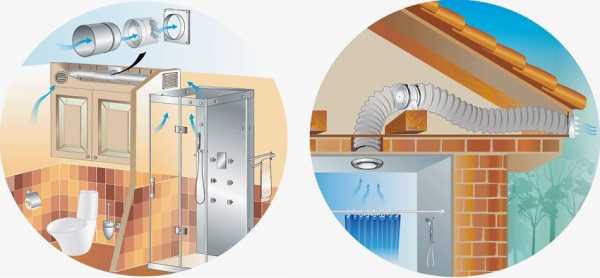

В выходные отверстия вентканалов устанавливают малогабаритные осевые вентиляторы, которые в просторечии называют «вытяжкой». Для небольших помещений (санузел, ванная комната) этого достаточно. Неприятные запахи и избыточная влажность воздуха быстро устранятся. Это локальная механическая вентиляция.
Устанавливают на стену компактную приточную вентиляцию. Аппараты могут иметь функции рекуператора тепла, фильтрации воздуха от пыли и газов.
Под потолком квартиры монтируют систему воздуховодов, состоящую из приточного и вытяжного трубопроводов. В каждом их них устанавливают устройства, которые, в зависимости от назначения канала, нагнетают в помещение свежий воздух или выводят грязный на улицу. Это полноценная вентиляция.

Для минимизации потерь тепла в зимнее время года необходима приточно-вытяжная вентиляция для квартиры с рекуперацией воздуха. Эта система обеспечивает такой процесс теплообмена, при котором происходит забор тепла из воздуха, выводящегося из помещения, и его (тепла) передача воздуху, входящему в помещение. Задачу выполняет специальное устройство – рекуператор тепла.Приточная вентиляция в квартире своими руками может быть сделана за несколько дней. Но прежде нужно выбрать ее тип и знать все правила монтажа.

Устройство и принцип работы полноценной вентиляции

В отличие от компактной вентиляции, работающей только на приток воздуха, полноценная обеспечивает и его отток. Поэтому второе ее название – приточно-вытяжная вентиляция (ПВВ). Она обеспечивает наиболее комфортные условия в помещении.

Система состоит из нескольких элементов:

приточный воздуховод;
вытяжной воздуховод;
вентиляторы.

Преимущества ПВВ:

Все элементы системы изготавливают из гипоаллергенных и экологически безопасных материалов.
На входном отверстии приточного канала устанавливают фильтр, очищающий поступающий воздух.
В любое время систему можно доукомплектовать устройствами для увлажнения, ионизации, обогрева, обеззараживания поступающего воздуха.
Простой монтаж.

Компактная или полноценная?

Первое, что нужно сделать, выбирая одну из двух систем вентиляции, – оценить свои финансовые возможности. Устройство принудительной приточно-вытяжной обойдется в несколько раз дороже. Это не единственный «минус» этой системы.

Еще один заключается в том, что она достаточно громоздка и займет немалую площадь под потолком каждой комнаты. Это существенное неудобство для малогабаритных квартир в многоэтажных домах. В остальном приточно-вытяжная по всем параметрам превосходит приточную.

Обеспечивает стабильный воздухообмен, в то время, как приточная в большей степени передвигает воздух по направлению от стены к стене.
Для обеспечения качественного воздухообмена с помощью приточки вентиляторы в вытяжных каналах должны работать в постоянном режиме. В ПВВ этом момент регулируется автоматически. При необходимости управляющий блок включает или выключает вентиляторы в обоих воздуховодах.

Можно сделать выводы:

приточная вентиляция эффективнее естественной;
приточно-вытяжная эффективнее приточной.

Расчет необходимой мощности и выбор подходящего оборудования

Проектирование системы вентиляции начинается с определения кратности воздухообмена. Этот показатель находят, исходя из объема воздуха в квартире, и норм СНиП, регламентирующих скорость замены воздуха в помещениях разного назначения. Кратность воздухообмена показывает, сколько раз произойдет полная замена воздуха в течение 1 часа в конкретном помещении.Находят кратность по каждой комнате и суммируют полученные данные. Результат покажет требуемую производительность оборудования по объему притока воздуха в м³/час.

Следующий шаг – проектирование воздухораспределительной сети. Она состоит из следующих элементов:

воздуховодов;
соединителей;
углов внешних и внутренних;
разветвителей.

На листке бумаги составляют схему, включающую приточный и вытяжной трубопровод. Чем длиннее трасса, тем более мощные нужны вентиляторы. Скорость потока зависит от диаметра воздуховодов. Для монтажа бытовых приточно-вытяжных систем рекомендованы гибкие воздуховоды диаметром 160-250 см. Средняя скорость потока воздуха в них составляет 4-5 м/с. Вентиляторы выбирают с такой мощностью, чтобы была обеспечена требуемая скорость потока.

Лучшие приточные установки

AEROPAC SNКомпактный и стильный настенный проветриватель немецкого производства. Оснащен трехступенчатой системой фильтрации воздуха, работает бесшумно. Есть функция пассивного режима, не предусматривающая включение вентилятора.
На передней панели установлено электронное табло, на котором выводятся показатели работы прибора. Работает в нескольких режимах. На максимальном обеспечивает приток воздуха в объеме 140 м³/час.
«СЕЛЕНГА ЕС ФКО»

Бризер с корпусом плоской прямоугольной фирмы, стильным дизайном. Обеспечивает приток воздуха в объеме 20-160 м³/час. Имеет 5 ступеней фильтрации воздуха, оснащен функцией его подогрева. Производитель данного оборудования гарантирует не менее 5 лет безупречной работы бризера.

Приточный клапан Regel-ai

Предназначен для установки на пластиковые окна, монтируется на внутренней стороне рамы между створками. Состоит из двух элементов, которые фиксируют один над другим. Воздух поступает через нижний. Клапан легко устанавливается и обслуживается. Одно из достоинств этого проветривателя – невысокая цена.

Грамотный монтаж системы

На стену

Самое сложное в установке стенового клапана – высверливание отверстия в стене. Эту задачу выполняют двумя способами:

дробление кирпича или бетона перфоратором;
формирование отверстия алмазным буром.

Далее выполняют ряд действий:

вставляют в отверстие инфильтрационную трубу, предварительно обернув ее слоем гидроизоляционного материала;
заполняют зазоры между трубой и стенками отверстия монтажной пеной;
крепят наружную решетку на силикон;
устанавливают в трубу приточный клапан;
устанавливают внутри него фильтр;
фиксируют переднюю панель.

На пластиковые окна

В комплектацию механического проветривателя air-box входят уплотнитель и саморезы, клапан. Модели этого производителя устанавливаются на окна с помощью ножа и отвертки.

Этапы работ:

выбирают место установки;
обрезают в этом месте оконный уплотнитель;
устанавливают уплотнитель из комплекта проветривателя;
снимают с клпана пленку;
устанавливают клапан на уплотнитель;
фиксируют саморезами.

Приточно-вытяжная вентиляция

Монтаж ПВВ состоит из нескольких этапов.

Определяют место установки приточного клапана. Оптимально – 20-40 см над уровнем пола.
Высверливают в стене отверстие для установки воздуховода.
Вставляют в отверстие трубу и выводят ее на улицу.
Используя коленное соединение, наращивают трубу вертикальным отрезком длиной 40 см.
На верхний торец трубы устанавливают фильтр и защитный колпак.
Крепят в приточной трубе вентилятор.
Устанавливают вентилятор в вентканал квартирной системы вентиляции.
Делают разводку воздуховодов по квартире.
Подсоединяют воздуховоды к приточному и вытяжному каналу.

Монтаж принудительной вентиляции в квартире можно сделать самостоятельно. Важно правильно выбрать тип системы и необходимое оборудование. Подробные инструкции помогут справиться с этими задачами.

Фев 13, 2018Т С

ventilsystem.ru

Вентиляция в квартире, системы приточно-вытяжной вентиляции воздуха для квартиры

Поток воздуха, поступающего из клапана, регулируется только вручную, без пультов и прочей буржуйской блажи. Кроме того, клапаны лишены систем фильтрации либо она представлена простейшей защитой от насекомых. Такие устройства не имеют подогрева, а значит воздух поступает в Вашу квартиру ровно в таком виде, как он есть за окном, принося с собой бодрящий холод и все тот же уличный шум. Впрочем, если Вы живете в экологически чистом районе, коих, правда, по заверениям ВОЗ, уже почти не осталось, с постоянным ветром с удобной стороны и без каких-либо источников звука рядом, то такое решение прекрасно подойдет. Лучше всего клапаны работают зимой, когда есть перепад температуры воздуха внутри и снаружи.

Механические проветриватели представляют собой следующую ступень эволюции приточки. В зависимости от производителя, они обладают разной мощностью подачи воздуха, однако сам процесс уже становится управляемым и регулируемым, а значит, Вы можете нагнать свежий воздух в комнату принудительно. Кроме того, у механических проветривателей уже есть система фильтрации, опять-таки, которая может меняться в зависимости от производителя и стоимости, однако в основном включает в себя фильтр от крупной пыли, в лучшем случае, простой угольный фильтр. В большинстве случаев у таких устройств также присутствуют достижения технического прогресса в виде вполне понятной панели управления и пульта ДУ.

На сегодняшний день самый мощный из представленных на рынке механических проветривателей включает в себя базовый и угольный фильтры и подогрев воздуха, что является практически необходимым для каждого, кто не живет в тропиках и знает, что такое зима.

Бризеры – наиболее популярный вид бытовой приточной вентиляции для квартир на сегодняшний день. Секрет их успеха уже ни для кого не является тайной – система фильтрации, включающая в себя очистку воздуха по медицинскому стандарту, постоянный и регулируемый поток воздуха, умный подогрев за счет наиболее экономически выгодного и экологически чистого нагревательного элемента из керамики.

При установке бризера неизбежно возникает вопрос монтажа. Для того, чтобы этот прибор мог постоянно подавать Вам свежий воздух, необходимо проложить канал воздухозабора в квартире. Бояться тут совершенно нечего – монтаж проходит за час и сохранит Ваш ремонт в идеальном состоянии. Однако, если какие-то вопросы по этому поводу у Вас все же есть, рекомендую прочитать вот эту статью – в ней честно рассказали, что скрывается за этим страшным словом. А если Вы хотите знать, какие именно работы и по каким ценам можете провести в своем доме руками сертифицированных монтажников Tion, обратите внимание вот на эту ссылку.

tion.ru

Приточно-вытяжные вентиляционные установки Для дома

Выбрано моделей: 53

Товаров: 542

Вид:

6488

36 640 руб

50 480 руб

59 600 руб

69 890 руб

125 370 руб

140 407 руб

125 650 руб

149 918 руб

101 670 руб

178 448 руб

118 930 руб

137 870 руб

mircli.ru

Приточно-вытяжная вентиляция квартиры - проектирование и монтаж

Когда вы долго находитесь в своей квартире, испытываете недостаток кислорода? Появляется желание выйти на улицу или на балкон? Происходит это, потому что помещение наполняется углекислым газом (СО2), также воздух становится тяжелым из-за избытка тепла, влаги и пыли. Да, обычное проветривание спасает ситуацию, но ненадолго. К тому же зимой это не очень комфортно делать. А как насчёт инфраструктуры? Возле вашего дома проходит 8-ми полосная дорога? В Москве сейчас тяжело найти дом, в котором, открывая окно, не запускаешь газы переработанных нефтепродуктов, горящие торфяники и прочие неприятные запахи.

Из этой ситуации есть два выхода:

1. Смириться и приспосабливаться к ситуации

2. Идти в ногу со временем, и установить современную систему вентиляции квартиры

Что дает правильная вентиляция в квартире?

1. Вентиляция ГАРАНТИРУЕТ отличное здоровье.

Вы когда-нибудь задавались вопросом, почему люди, живущие в деревне, обладают более крепким здоровьем, нежели жители Москвы? Физические нагрузки или питание здесь не причём: многие современные москвичи посещают спортзал и придерживаются здорового питания. Обстановка и экосистема также не слишком важны – стрессы и химикаты есть везде. Вся проблема в кислородном голодании!

Казалось бы, такая мелочь, но как сильно она меняет вашу жизнь. А все потому, что современный житель, как большого, так и малого города, проводит на свежем воздухе не более часа в день.

А в Москве открытый воздух вообще не везде полезен. От недостатка кислорода ухудшается сон, настроение, мыслительные процессы, у вас появляется желание выйти на улицу или, хотя бы, на балкон. Многие к этому привыкли, но не многие знают, что квартиру можно сделать местом абсолютного комфорта.

2. Вентиляция ГАРАНТИРУЕТ уют и комфорт даже в центре Москвы

Почему же в загородном доме вы можете находиться днями напролёт?

Да потому, что там воздух насыщен кислородом. А хотите свою квартиру сделать таким же уютным домом? Для этого вам всего лишь понадобится приточно-вытяжная вентиляция! Это процесс замены в помещении отработанного воздуха на свежий, с целью обеспечения благоприятного микроклимата. Разумеется, в соответствии с федеральным законодательством, многоэтажные дома оборудуются вентиляцией. Но обычная вентиляция, установленная в квартире, обеспечивает минимальную циркуляцию воздуха. Да, она, конечно, снижает уровень СО2 в помещении, но обеспечить уют и хороший микроклимат не способна. Поэтому наша компания предлагает вам изменить свою жизнь, и установить в квартире современную систему вентиляции.

Назначение системы вентиляции в квартире – создание воздухообмена – а именно, удаление из помещений отработанного воздуха и замена его свежим наружным.

Для удаления воздуха в квартирах используются вытяжные каналы, расположенные на кухне и в санузлах. Приток воздуха поступает в жилые помещения (спальни, кабинет, гостиную).

Сегодня, применение герметичных конструкций и евро-окон сделали естественный приток воздуха почти невозможным. Поэтому, организация приточной вентиляции в квартире - это отдельный вопрос, который решает застройщик на этапе строительства или зачастую, жилец своими силами.

Нормы по вентиляции и кондиционированию в квартире

В жилых помещениях квартиры в режиме обслуживания необходим минимальный воздухообмен из расчета 3 м3/час на 1м2 площади - СП 54.13330.2011 "Здания жилые многоквартирные"

Вытяжка из подсобных помещений, при этом, должна быть не менее следующих объемов:

Кухня с электроплитой - 60 м3/час
Кухня с газовой плитой - 90 м3/час
Ванная, душевая, туалет - 25 м3/час
Совмещённый санузел - 50 м3/час
Кладовая, гардеробная - 25 м3/час

Температура воздуха в квартире регламентируется ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях»

В соответствии, с которым оптимальная температура для жилых помещений составляет:

- В теплый период года – 22-25 гр.С

- В холодный период – 20-22 гр.С

Вентиляция квартиры – варианты систем

Существует три принципиальных схемы организации системы вентиляции в квартире:

1. С естественным притоком и вытяжкой

2. С механическими притоком и вытяжной

3. Комбинированная: с механической вытяжкой и естественным притоком

Механическая приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Одним из лучших вариантов вентиляции квартиры является приточно-вытяжная вентиляция с рекуперацией тепла.

Рекуперация тепла – это использование тепла вытяжного воздуха для нагрева приточного. Рекуператор экономит до 80% затрат тепла необходимого для нагрева приточного воздуха в холодный период года. Подробнее о рекуперации.

Основой системы является приточно-вытяжная установка. Наружный воздух поступая в установку, проходит через фильтр, подогревается в рекуператоре, догревается в нагревателе, далее по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Все основные узлы установки (вентиляторы, фильтры, рекуператор) располагаются в общем звуко-изолированном корпусе.

Встроенная система автоматики позволяет гибко управлять работой вентиляционного агрегата: изменять скорость, температуру и количество приточного и вытяжного воздуха.

Современные приточно-вытяжные установки для квартир работают, как правило, тихо, особенно на пониженных оборотах вентиляторов.

Тем не менее, размещать установку желательно подальше от жилых помещений. Это может быть лоджия (балкон), кладовая, гардероб или другое подсобное помещение.

Конструктивно, приточно-вытяжная установка для квартиры может быть напольной или подпотолочной. Как следует из названия, одна из них монтируется на полу, получается что-то типа тумбы или шкафа, а вторая размещается под потолком. Помимо самой установки требуется, также, место для размещения вентиляционных элементов: клапанов, шумоглушителей, гибких вставок, воздуховодов и проч. В итоге, в общем, получается немаленькая инженерная конструкция.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. Фильтры меняются по мере их загрязнения, что зависит от режима эксплуатации и экологии района. В среднем, смену фильтров необходимо производить не реже 1 раза в квартал.

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

Преимущества:

Высокое качество воздуха круглый год
Фильтрация и подогрев наружного воздуха
Рекуперация тепла
Удобное управление

Сложности:

Требуется место под оборудование
Относительно высокая стоимость
Требуется профессиональный монтаж

Принудительная приточно-вытяжная вентиляция без рекуперации

Приточная установка

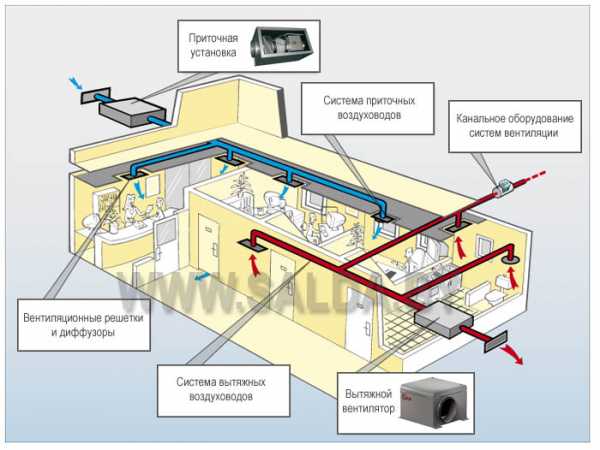

В системах без рекуперации приточную и вытяжную системы делают отдельными и, как правило, размещают в разных местах.

Приточная установка может быть общей для всей квартиры (центральной), а может быть местной, т.е. подавать воздух в одну комнату.

Приточная установка состоит из следующих элементов: заслонка, воздушный фильтр, вентилятор, электронагреватель, система автоматики, шумоизолированный корпус.

Размещается приточка на лоджии, на балконе, в одном из подсобных помещений или на улице.

Наружный воздух поступая в установку очищается от пыли, подогревается в нагревателе и по сети воздуховодов поступает в жилые помещения.

Монтаж приточной установки в квартире

Автоматика приточной установки позволяет гибко управлять ее работой – устанавливать температуру приточного воздуха, изменять скорость и производительность.

Вместо центральной приточки можно применить местные агрегаты, рассчитанные на одну комнату, как например бризер «Tion 3S» или "iFresh" Lufberg или их аналоги.

Вытяжную вентиляцию организовывают при помощи канальных вентиляторов или, при наличии тяги в вытяжных шахтах, оставляют естественной.

Преимущества:

Высокое качество воздуха круглый год
Фильтрация и подогрев наружного воздуха
Удобное управление

Сложности:

Необходимо место для размещения оборудования и воздуховодов
Нет рекуперации тепла
Требуется профессиональный монтаж

Комбинированная система вентиляции

Вентиляции в квартире по схеме естественный приток/механическая вытяжка

Систему вентиляции подобного типа можно охарактеризовать как недорогую и практичную.

Стабильность работы приточно-вытяжной схемы обеспечивает механическая вытяжка. Приток воздуха поступает в жилые помещения естественным способом через приточные стеновые или оконные клапана.

Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».

Приточный воздух в клапанах не подогревается, поэтому важно под окном, в котором установлен приточный клапан установить полноценный отопительный прибор, лучше всего открытый радиатор. Холодный воздух, попадая в помещение, будет плавно перемешиваться с теплым конвективным потолком от радиатора и с оптимальной температурой поступать в жилую зону. К слову сказать, мощность отопительных приборов, при проектировании отопления квартиры, рассчитывается, в том числе, с учетом подогрева минимальной нормы наружного воздуха.

Вытяжные вентиляторы, как правило, работают постоянно. Когда никого нет дома, просто, на меньших оборотах. Обеспечивая тем самым в квартире постоянный, стабильный, организованный воздухообмен.

Преимущества:

Относительно недорогой монтаж
Минимум места под оборудование
Минимум технического обслуживания

Недостатки:

Нет фильтрации приточного воздуха
Нет подогрева притока
Минимальные нормы воздухообмена

Центральное кондиционирование

Канальный охладитель воздуха

Хорошим решением и неплохой альтернативой традиционным кондиционерам является центральное кондиционирование в квартире.

Для простоты понимания, центральное кондиционирование – это та же приточно-вытяжная вентиляция, только с функцией охлаждения приточного воздуха. То есть летом воздух от приточки поступает в жилые помещения с температурой не + 30, как на улице, а например +18 (или другой комфортной, по желанию). Это позволяет уйти от внутренних блоков, дренажей, лючков и подобных спутников сплит-систем.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, получаем более качественный микроклимат, поскольку подаем в помещение свежий воздух с улицы, предварительно очищая его о пыли и охлаждая до приемлемой температуры.

В качестве охладителей применяются фреоновые наружное блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Определённым недостатком центрального кондиционирования является сложность в регулировании температуры в разных помещениях. Изменять температуру приточного воздуха можно только всего сразу.

Также этот вид кондиционирования не дает сильного холода, поскольку производительность зависит от кратности, а в приточной вентиляции она не высокая. Скорее это облегченный тип кондиционирования, создающий легкую фоновую прохладу во всей квартире.

Преимущества:

Высокое качество воздуха зимой и летом
Фильтрация, подогрев или охлаждение приточного воздуха
Гибкость управления
Нет внутренних блоков, лючков, дренажей т.п.
Сервис в одном месте

Сложности:

Требуется место для размещения оборудования
Относительно высокая стоимость
Сложность в регулировании температуры по зонам
Требуется профессиональный монтаж

Проектирование систем вентиляции и кондиционирования в квартире

Проект вентиляции и кондиционирования квартиры позволяет согласовать прокладку коммуникаций и расстановку оборудования с дизайн-проектом и службой эксплуатации дома. А также, улучшить точность и согласованность монтажа.

Классическая схема вентиляции квартиры выглядит следующим образом: вытяжка из подсобных помещений (кухня, санузел, кладовая, гардероб), приток воздуха организовывается в жилые помещения.
Минимальный воздухообмен должен быть в квартире постоянно, в не зависимости наличия или отсутствия жильцов. Поэтому, накладные вентиляторы включающиеся параллельно со светом, не подходят для создания постоянного воздухообмена.
В квартирах использовать горячую воду из системы отопления для подогрева приточного воздуха, нельзя. Поэтому в качестве нагревателя применяются только электрические калориферы.
Из кухни, как правило, предусматривают две вытяжки: одну от кухонного зонта (местную), вторую - из верхней зоны кухни - общеобменную.
Объединять в один вытяжной канал вытяжку из кухни и санузла не допускается.
Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
Скорость воздуха в воздуховодах не должна превышать 6 м/с. Скорость воздуха на входе и выходе из вентрешетки – не более 3 м/с
Приточно-вытяжные установки и вентиляторы рекомендуется подбирать с запасом по производительности и со встроенными регуляторами скорости.

Монтаж вентиляции и кондиционирования в квартире

Монтаж вентиляции и кондиционирования в квартире начинается, как правило, после возведения перегородок, примерно, в одно время с отделочными работами.

Существенно улучшает точность и согласованность работ наличие проекта по вентиляции квартиры или монтажной схемы с указанием привязок оборудования и вент-решеток к ограждающим конструкциям, светильникам и т.п.

Вентиляционные установки и вентиляторы рекомендуется размещать в отдельном помещении, подальше от жилых комнат. В квартире это может быть лоджия, балкон, подсобка, гардероб.
Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ.
Приточно-вытяжные установки и вентиляторы должны иметь шумо-изолированный корпус.
На входе и выходе вентилятора (вент-установки) устанавливаются шумоглушители.
К оборудованию (фильтр, вентиляторы, нагреватель) необходимо оставлять доступ для проведения работ по сервисному обслуживанию.

climate-technology.ru

Приточная вентиляция в квартире с фильтрацией

ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

Приточная вентиляция в квартире с фильтрацией — это залог здорового микроклимата. Кроме вытяжки воздуха необходима и его обратная тяга. Система вентиляции в квартире — это правильная циркуляция воздуха.

Приточная вентиляция в квартире с фильтрацией — это система, с помощью которой происходит принудительная вентиляция в квартире, то есть идет поступление свежего воздуха с помощью вентиляционных систем. Воздух не только проходит фильтрацию, а также может зимой подогреваться, а летом охлаждаться.

Залог здорового микроклимата в квартире — грамотное обустройство вентиляционной системы

Как проверить вентиляцию в помещении и определить застой воздуха?

Признаки плохой вентиляции в квартире:

тяжелый, душный воздух;
ароматы кухни перемещаются по всей квартире;
духота и влажность в ванной комнате;
в туалете надолго задерживаются неприятные запахи;
плесень возле окон.

Жители квартир, помимо душного микроклимата, испытывают кислородное голодание в зимнее время года. В воздухе скапливается пыль, ворс, шерсть домашних животных и другие посторонние частицы, что особенно тяжело переносится людьми с аллергией и маленькими детьми.

Правильная циркуляция холодного и теплого воздуха внутри помещения

Когда необходима приточная вентиляция для квартиры?

Прежде всего, необходима вентиляция в квартире с пластиковыми окнами. Люди отгораживаются от внешнего мира разными способами. Один из них — металлопластиковые конструкции. Герметичность, как главный критерий качества окон, словно консервирует людей в своих жилищах. Нет пыли, шума, выхлопных газов, однако нет и свежего воздуха.

Сделать микроклимат чистым поможет установленная вентиляция в квартире, сделанная своими руками. Она избавит от необходимости проветривания путем открывания форточек, что, в свою очередь, оградит комнаты от сквозняков и звуков шума с улицы. Дома не будет плесени, духоты и запахов жизнедеятельности домашних обитателей. Будет только свежий воздух.

Принцип работы рекуператора с функцией теплообмена

Виды вытяжной вентиляции для жилых помещений

Существует два вида приточных систем вентиляции для квартир:

с естественной циркуляцией – одна их самых распространенных систем вентиляции в квартире с фильтрацией. В этом случае воздух насыщенный кислородом дует в квартиру с улицы, а застойный углекислый газ обратной тягой вытягивается вытяжной системой;
с принудительной циркуляцией – монтаж такой системы можно сделать с помощью установки вентилятора, который поможет создать необходимое давление. Эта система нужна в частных домах, особенно летом.

Естественная вентиляция квартиры происходит с помощью обычного проветривания при открытых окнах

Полезный совет! Следует отказаться от установки вентиляции в квартире, для которой невозможно купить оригинальную деталь или её аналог.

Принцип работы домашней вентиляции

Вентиляция в квартире происходит по следующей схеме:

вентиляционными трубами воздух из комнат вытягивается. Затем по воздуховодам дует в центральный канал, после чего поступает из помещения обратно на улицу;
система вентиляции в квартире не работает, если объем оттока воздуха из помещения будет больше обратной тяги притока. Чтобы этого избежать следует наладить систему поступления кислорода извне. При оснащении квартиры пластиковыми окнами, следует установить воздушные клапаны на стенах или открываемых частях окон. Когда дует из открытых окон, клапаны – надежный помощник от сквозняков. Сейчас на рынке пластиковых конструкций есть окна с уже встроенными воздушными клапанами, вследствие чего их цены существенно выше.

Металлопластиковое окно с установленным воздушным клапаном

Плюсы установки вентиляции в квартирах:

Доступная стоимость.
В помещение поступает достаточный объем воздуха.
Компактность.
Индивидуальная разработка для каждой квартиры.
Система с автоматическим контролем.

Схема движения воздушных потоков внутри квартиры в условиях принудительной вентиляции

Из чего состоит приточно-вытяжная вентиляция для квартиры?

В приточные системы вентиляции для квартиры входят следующие детали:

воздуховсасывающая решетка — она не допускает попадание мусора;
фильтры – сделают втягиваемый воздух в квартиру чистым;
воздушные клапаны – следят за тягой и объемом притока;
вентилятор – дует воздух по каналам;
шумоизоляторы – изолируют или снижают шум;
элементы нагрева – калориферы, которые нагревают воздух до нужной температуры;
система автоматического контроля – контролирует работу всех составляющих элементов;
воздуховоды;
вентиляционные моноблоки – соединяют детали системы.

При потолочной вентиляции холодный воздух опускается вниз, прогревается и поднимается обратно

Полезный совет! Самые доступные, низкие по цене, и в тоже время эффективные – это европейские матерчатые фильтры с разной степенью фильтрации. Как правило, замену фильтра делают один раз в год. Если вблизи расположены производственные комбинаты, то фильтры придется менять чаще. Следите за автоматикой контроля приточной вентиляции в квартире с фильтрацией, она даст сигнал о необходимости замены фильтра.

Внутреннее строение рекуператора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

Типы приточных систем вентиляции для квартиры

Можно выделить два типа приточных систем вентиляции:

Компактные приточные системы вентиляции для квартиры. Это система, которая работает на приток чистого воздуха. Плюсы — имеет маленький размер, низкую цену, легкость в монтаже. Их можно монтировать внутри помещения, под окном или на балконе. Они имеют низкий порог шума, а также отлично вписываются в любой интерьер. Минусы – это неравномерная циркуляция воздуха и маленький охват площади. Мощность таких систем может охватить до 45 квадратных метров. Некоторые модели компактных приточных систем вентиляции для квартиры оснащены подогревом воздуха.

Схема разводки приточно-вытяжных вентиляционных каналов в квартире

Полноценные приточные системы вентиляции для квартиры. Это усовершенствованные устройства, которые имеют большие размеры и дорого стоят. Такая система не подойдет для маленькой квартиры, а вот для установки в помещениях с большой площадью — оптимальный вариант.

Статья по теме:

К плюсам такой системы можно отнести:

Приток и обратная тяга вентиляции в квартире.
Распределение воздуха по всей площади.
Улучшение качества воздуха (фильтрация, увлажнение, подогрев или охлаждение).
Автоматический климат-контроль.

Строение компактной приточной вентиляционной установки на примере бризера фирмы Тион

Полноценная приточно-вытяжная вентиляция для квартиры может быть настенной, напольной и навесной (в зависимости от размера системы).

Полезный совет! Диапазон потребления электроэнергии вентиляции в квартире составляет от 1,6 до 5,0 кВт. Чтобы снизить затраты на оплату электроэнергии рекомендуется применять энергосберегающие технологии.

Настенное расположение приточно-вытяжной вентиляции

Кондиционер или приточная вентиляция в квартире с фильтрацией?

Основные отличия приточной системы от кондиционера:

почти все кондиционеры работают с тем воздухом, который находится в помещении и не пропускают воздух с улицы. Кондиционер дует только отработанный воздух. Есть современные кондиционеры с системой вентиляции, однако стоят они дорого;
кондиционер, очищающий воздух, не может препятствовать попаданию в квартиру пыли и прочих вредных частиц;
для установки кондиционера, возможно, будет необходим частичный демонтаж стены. Система приточной вентиляции в квартире может быть смонтирована в любой части жилища;
кондиционер нельзя использовать при низкой температуре на улице. Приточная система вентиляции для квартиры оснащена системой климат-контроля.

План вентиляции квартиры и ее установку целесообразно производить до начала ремонтных работ

Вентиляция в жилище своими руками

Простой монтаж вентиляции в квартире занимает до 3-х дней. При сложном монтаже вентиляционной системы для квартиры может понадобится до 15 дней.

Элементы схемы вентиляции в квартире – вентилятор, фильтры, клапан, воздуховоды, нагревательный элемент, датчик для определения давления, температурный регулятор и хомуты. Стальная рама, которая крепится на стену винтами – это главный крепежный элемент. Работа по монтажу приточной вентиляции для квартиры похожа на сбор деталей конструктора.

Пример расположения вентиляционного клапана под подоконником

Полезный совет! Диаметр воздуховодов, которые используются для вентиляции квартиры, колеблется в диапазоне 125-160 мм, поэтому высота потолка будет снижена примерно на 20 см. Это следует учесть при монтаже.

Ранее, до массового использования пластиковых окон, свежий воздух поступал в помещения через щели в окнах, благодаря чему работала естественная и простейшая вентиляционная система. Открытые окна увеличивали циркуляцию воздуха, однако, эта мера была кратковременной. Если дует из вентиляции в квартиру, это не означает, что улучшается микроклимат в квартире. Пыль, грязь, микроэлементы, которые попадают в квартиру с улицы, несут прямую угрозу здоровью человека. Вентиляция в квартире в туалете и на кухне, установленная при сдаче жилого комплекса в эксплуатацию зачастую и вовсе не работает.

Установка принудительной вентиляции в комнате своими руками

Оптимальный выход на сегодня – установка приточной вентиляции в квартире с фильтрацией. Это поможет решить вопрос с наличием чистого воздуха у вас дома раз и навсегда.

ОЦЕНИТЕМАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru
