Электропроводка в гараже своими руками: советы, рекомендации. Проводка в гараже своими руками

Как сделать электропроводку в гараже своими руками. Наружная и внутренняя проводка. Этапы монтажных работ. Правила безопасности. Технологии и рекомендации. Видео.

Электропроводка в гараже – еще одна важная часть работ по созданию удобного, функционального и даже уютного гаража-мастерской. Хотя электропроводка в гараже не сильно отличается от электропроводки в квартире, но все же она имеет ряд особенностей.

Как сделать электропроводку в гараже своими руками.

Если электропроводка в квартире сделана уже при строительстве здания и обычно дело сводится к ее ремонту или частичной замене, то в гараже придется все делать с нуля.

Чем же отличается электропроводка в гараже от электропроводки в квартире?

Прежде всего тем, что гаражная электропроводка должна быть рассчитана на подключение электроинструмента, сварки, возможно даже мини-станков и других электропотребителей, требующих большого тока. Именно поэтому провод для гаражной электропроводки следует брать с запасом.

Кроме того, система освещения должна быть с включением в одном месте, а не отдельный выключатель на каждый светильник, как в квартире. Поэтому придется уже делать фактически две проводки.

И третий важный фактор – отдельные блоки розеток должны быть подключены отдельными силовыми кабелями во избежание перегрузки при подключении нескольких потребителей.

Таки образом вырисовывается картина – делаем единый электрощит, расположенный по возможности недалеко от входа в гараж, на котором устанавливаем набор автоматических выключателей, которые подают напряжение на разные группы розеток, подключенные отдельными кабелями. Освещение делаем отдельной проводкой с одним выключателем. В некоторых местах, как то у точила, над тисками, над столом и т.д. можно установить местные светильники с отдельными выключателями. Такая схема разводки электропроводки гаража позволит нам просто управлять всеми группами потребителей в отдельности и уходя, отключить все в гараже, если в том есть необходимость.

Расчет электропроводки в гараже — первый и самый важный этап. Расчет довольно простой, но ему следует уделить особое внимание, т.к. от выбор слишком тонкого провода может привести к оплавлению проводов и даже пожару, а прокладка чрезмерно толстого кабеля – неоправданный расход денежных средств.

Сначала выбираем провод. Провод для электропроводки можно использовать и медный и алюминиевый. Алюминиевый дешевле, но он может пропускать ток в 2.5 раза меньше. Поэтому проводка алюминиевым проводом должна иметь сечение в 2.5 раза больше, чем медным.

Для электропроводки нам необходимо рассчитать и выбрать провод определенного сечения, которое измеряется в «квадратах», точнее квадратных миллиметрах. В магазине указывается сколько «квадратов» в продаваемом проводе.

Для тех, кто подзабыл основы геометрии начальных классов напомним, что сечение нетрудно и рассчитать по формуле «сечение=3.14(значение Пи) умножаем на радиус провода в квадрате», предварительно измерив диаметр провода. Так, если диаметр 2мм, то сечение будет 3.14*1*1(1-это радиус провода, полученный делением диаметра пополам)=3.14 квадрата.

Медь и алюминий обладают такими свойствами, что каждый квадратный миллиметр сечения медного провода может пропустить через себя, чрезмерно не перегреваясь ток в 10 ампер, а алюминиевый соответственно только 4 ампера. Реально нужно делать запас хотя бы 15-20%

Подходим к расчету наших проводов.

1. Расчет провода для освещения.

Допустим, что для освещения мы будем использовать лампы накаливания сумарной мощностью 1 киловатт. Ток = 1000 ватт делим на 220вольт = 4.54 ампера. Для такого тока достаточно тонкого алюминиевого провода в 1.5 квадрата или медного в 2.5 раза тоньше.

Реально же разумно использовать яркие и экономичные экономки, а провод можно использовать самый алюминиевый самый тонкий, который продается в магазине, а это 2.5 квадрата.

2. Расчет силового провода электропроводки гаража.

Поскольку мы уже решили, что небольшие группы розеток подключаем отдельно, ведем расчет для самого «прожорливого» потребителя. У меня это инверторный сварочный аппарат максимальной мощностью 6.5КВт.

Считаем ток 6500Вт/220В=29.54А , т.е. примерно 30А.

Далее, чтобы не морочиться с точными расчетами, берем ближайший в большую сторону провод из таблицы. В нашем случае достаточно 4 квадрата меди или 6 квадратов алюминия. Но все же лучше взять еще немного больше.

Таблицы кликабельны — щелкните на таблице, чтобы посмотреть в большем размере.

]]>

Далее необходимо решить, будет ли у вас электропроводка открытая -проложенная для по стнам или скрытая — спрятана под штукатурку. Для скрытой проводки требования к изоляции ниже — достаточно одного слоя. Если же некоторая часть проводки будет уложена на поверхности стен или по горючим материалам, типа деревянных брусов потолка гаража, то кабель необходимо использовать с двойной изоляцией.

Монтаж системы освещения в гараже — дело довольно простое. Здесь можно использовать два варианта. Если перекрытие гаража сделано плитами, то прокладывать проводку довольно неудобно и можно расположить лампы под потолком на стенах.

Если же вы делали потолок гаража, как описано было ранее, т.е. деревянные брусы и плиты МДФ, то удобно повесить лампы на потолок, равномерно распределив их, чтобы обеспечить равномерное освещение. При этом проводку от монтажной коробки прокладываем обязательно кабелем с двойной изоляцией. Под лампы используем керамические патроны, которые прикручиваем шурупами к перекладине потолка.

Важно!!! Между патроном и потолком обязательно проложите кусочек резины, чтобы в случае возниктновения искры в мсте крепления проводов к парону не произошло возгорание потолка.

Розетки в гараже ставим равномерно по всему периметру, руководствуясь принципом «розеток много не бывает». Высота установки розеток и выключателей удобнее всего 100-110см от пола. При таком расположении розеток, они окажутся ровно над столом, где бы вы вего не поставили.

Как уже упоминалось ранее, кабель к каждой розетке тянем максимального сечения. Если розетку ставим недолеко от выключателя, лучше ее вынести на некоторое расстояние. Также хорошо името розетку возле входных дверей и ворот гаража на случай подключения электроинструмента при выполнении работ на улице.

Монтажные коробки в нашем случае были применены старого образца, которые случайно сохранились с советских времен. Какие будуте использовать вы, не важно. Главное, чтобы монтажная коробка была побольше размером, т.к. в нее необходимо будет спрятать соединительные скрутки проводов. И еще она должна иметь крышку. Провода в монтажных коробках лучше всего соединять на скрутках. При этом дина скрутки проводов должна быть во возможности большой, не менее 30мм дял освещения и желательно 40-50мм для розеток. Почему именно скрутки, а не что-то другое? Вспоминается мне моя дипломная работа, в которой я считал надежность изготовленного устройства. Меня тогда еще несколько удивило, что надежность скрутки выше, чем даже пайки.

И, наконец, все кабели приходят в главную монтажную коробку. О ней стоит сказать особенно. Берем обычный монтажный ящик под автоматы и крепим на стену. Нам понадобится минимум три автомата- один двойной на входе, один на розетки и один на освещение. По току подбираем, исходя из наших потребителей и разрешенной мощности.

Все улевые провода выводим на контактную планку, расположенную слева вверху. Та, что идет с ящиком не подходит, т.к. она маленькая. Лучше купить побольше. Провода разводки фазы, идущие на освещение можно соединить скруткой в один провод, который подключим к автомату освещения. Все провода фазы силовых кабелей соединяем через излированную монтажную планку.

Использование монтажных планок позволяет все упорядочить и сделать красиво. Провода располагайте по определенному принципу, чтобы знать куда какой идет, а лучше записать. Такой монтаж позволит в случае необходимости отключить определенный луч освещения или силовой проводки.

Важно!!! Не пытайтесь запихнуть несколько кабелей в контактное гнездо автомата. Если на два провода с одинаковым сечением еще можно беспечить хороший контакт, то на большее количество проводов, а тем более разного сечения, хорошего контакта добиться практически невозможно и при большой нагрузке провода будут искрить и подгорать, что чревато даже пожаром.

Электропроводка в гараже своими руками: правила безопасности, технология, рекомендации

Электрификация гаража является единственным способом обеспечить комфортную эксплуатацию помещения в любое время суток и использовать при ремонте автомобиля специальное оборудование. Однако новичку в электромонтажных работах необходимо помнить, что электропроводка в гараже является комфортным дополнением, устройство которого связано с соблюдением не только технических регламентов, но и требований безопасности.

Виды электропроводки

Электрификация гаража – ответственный вид работ, к выполнению которого необходимо обязательно привлечь профильного специалиста. Связано это с тем, что часть работ могут выполнять только квалифицированные электрики с допуском к работам под высоким напряжением и по проекту, утвержденному местным органом государственного контроля. Поэтому проводка в гараже своими руками может выполняться только в тех случаях, когда для выполнения работ достаточно технической подкованности автолюбителя.

Виды электропроводки:

Наружная проводка в гараже от централизованной линии передач заключается в прокладывании линий к стенам постройки. Для выполнения наружной электропроводки обязательно заказать проект и утвердить чертежи в местном энергонадзоре. Выполнять электромонтажные работы может только специалист с допуском (лицензией).
Внутренняя электрика в гараже (открытая, скрытая) включает монтаж составляющих частей электроснабжения внутри помещения. Такие работы могут выполняться своими руками, кроме установки автоматов, счетчиков, подводки к щитку, где привлечение квалифицированного электрика обязательно.

Чтобы создать искусственный свет внутри помещения самостоятельно, потребуется схема гаража электрическая в виде готового чертежа. Особенности выполнения работ зависят от выбранного способа крепления проводов: скрытая укладывается в конструктивных элементах гаража или внутри отделки, открытая – по поверхностям стен и потолков.

Особенности выбора материалов

Выбор проводов зависит от вида электропроводки. Для наружной рекомендуется использовать изолированный гибкий кабель (медный, алюминиевый). Сечение кабеля зависит от выбранного материала: 6 мм2 для медного, 16 мм2 – алюминиевого. Специалисты рекомендуют использовать для воздушной проводки эластичную медь, а при проведении проводов через конструкцию защищать кабель трубой с диаметром в 2 раза больше сечения проводов.

Для выполнения электромонтажных работ внутри гаража лучше использовать медный провод – пластичный материал, который выдерживает значительные пусковые нагрузки. Сечение провода зависит от силы тока, а длина рассчитывается с учетом припусков. Так как монтаж внутренней проводки гаража выполняется со скручиванием проводов, то при расчете материала необходимо добавить к каждому отрезку линии припуск 10-15 см. Кроме того, для электрификации гаража потребуются:

Не знаете, как сделать заземление в гараже? – купите трехжильный кабель (фаза+ноль+заземление) и используйте в электромонтажных работах. В деревянных гаражах специалисты рекомендуют использовать изделия с резиновой изоляцией: АПРН, АППР, АНРТ, NYM. Проверенный вариант проводов для скрытого способа монтажа – в ПВХ-оболочке (алюминиевые, медные) или кабели АВВГ, ВВГ, NYM, которые можно уложить под слой штукатурки прямо в бороздки. Провода ПВ, ПВС и АПВ необходимо прокладывать в коробах или ПВХ-трубах.

Наружная электропроводка

Выполняется внешняя электропроводка гаража двумя способами: подземным, воздушным. Выбор оптимального способа электрификации зависит от близстоящих объектов и месторасположения постройки. Этот этап работ, включая определение лучшего способа наружной электропроводки, рекомендуется доверить квалифицированному электрику с допуском.

Если расстояние до линии передач превышает 25 метров, то подвод электропроводки к гаражу выполняется воздушным способом с креплением кабеля на несущих столбах определенной высоты. Высота опор зависит от места проводки:

Не знаете, как провести наружную проводку в гараже? – выберите один из проверенных способов ввода. При воздушном способе ввод можно организовать и через конструкцию стены, и через крышу. Предпочтительнее первый вариант, так как при вводе через крышу сложно изолировать отверстие в кровле и присутствует вероятность повреждения кабеля.

Нормативная высота ввода составляет 2,75 м. Если высоты стен недостаточно, необходимо дополнительно установить прямую трубу – трубостойку, выполнить отверстия в стене под наклоном, уложить фарфоровые воронки и защитить кабель эластичным шлангом. Последний этап монтажа наружной электропроводки – подсоединить линию к распределительной коробке внутри гаража.

Если используется схема подземной проводки к гаражу в виде ответвления от подземного кабеля и централизованной линии передач, то необходимо уложить провода на глубину до двух метров и защитить линию от случайного повреждения – использовать стальной короб. При выборе такого способа электрификации необходимо предусмотреть точку ввода – отверстие в фундаменте, а также место прохода проводов через конструкцию.

Способы электромонтажа внутри гаража

Способ монтажа внутренней проводки выбирается на общих основаниях и зависит от материала конструкций. В бетонных и кирпичных постройках монтаж электрики внутри гаража чаще выполняется скрытым способом: кабель устанавливается до выполнения облицовочных работ в штробы – углубления в стенах. Борозды в стене можно сделать как «дедовским» способом, используя молоток и зубило, так и современным – при помощи электродрели. В каменном гараже можно выбрать открытый способ монтажа, хотя скрытый более безопасен.

Не знаете, как сделать проводку в гараже скрытым способом? – подготовьте штробы, уложите провода в борозды и зафиксируйте кабель пластиковыми хомутами или металлическими скрепками. Упрощенный вариант монтажа – приклеить провода алебастром. Для надежной защиты скрытой электропроводки провода можно дополнительно изолировать в короб. Допускается укладка проводов в технические щели между плитами перекрытия, в пустотном полу, бороздки и существующие каналы между конструкциями. По окончании монтажа штробы и отверстия замуровывают, после чего поверхность подготавливается к отделке: наносится штукатурный слой, выравнивается.

Открытый монтаж электропроводки в гараже используется в металлических и деревянных постройках – кабель крепится к поверхности стен. Для надежного крепления проводов открытым способом рекомендуется использовать деревянные пробки – изолированные опоры, в которые вкручивают шурупы. Проверенный вариант – выбрать крепеж с пластмассовыми вставками и забить дюбеля в готовые отверстия шагом 50-60 см. На поворотах, в начальной/конечной точках кабель обязательно прикрутить к крепежу тесьмой, припаять места скручивания и заизолировать. Надежный вариант защиты электропроводки – закрыть провода пластиковым коробом.

Схема электропроводки

Готовая схема электропроводки в гараже – безошибочный вариант, который позволит грамотно выполнить монтаж проводов. В плане указывается нужное количество всех элементов, включая розетки и выключатели, обозначается месторасположение светильников, распределительной коробки, точек соединения проводов. Кроме того, в готовом плане указывается способ и последовательность подключения каждого элемента, включая лампы и выключатели.

Выбрали схему и не знаете как провести проводку в гараже? – перенесите чертежи «в натуру» с учетом технических регламентов. Удобное расположение выключателя – слева от ворот, чтобы входная дверь не перекрывала приборы. Высота размещения приборов от пола составляет:

Готовую электрическую схему гаража необходимо перенести на стены и учесть, что розетки должны располагаться перед выключателем. При нанесении разметки можно использовать простой шнур или специальные рулетки с красителем и помнить, что все элементы обязательно соединять прямыми линиями, а повороты выполнять от распределительной коробки под прямым углом. Правильное расстояние проводки от потолка и трубопроводов – 10-15 см.

Электрификация своими руками

Правильный монтаж электропроводки своими руками – это устройство трех жил: ноль, фаза, заземление. «Дедовский» вариант, когда для электромонтажных работ в гараже использовали ноль и фазу, не соответствует современным требованиям безопасности. Поэтому главное при выборе схемы – приобрести полный «набор» проводов, который спасет автолюбителя от поражения током и возможных неприятностей в аварийной ситуации.

Порядок работ:

Разметить маршрут проводки. При скрытом способе монтажа дополнительно подготовить штробы и гнезда.
Подготовить провода – заготовить отрезки нужной длины с учетом припусков на скрутку.
Уложить провода по маршруту, контролируя, чтобы выпущенных концов проводки было достаточно для соединений. Крепить провода можно при помощи гвоздей или жестяных скоб, соблюдая шаг точек крепления – 40 см.
Установить распаячные коробки, гнезда и закрепить, используя алебастр или шурупы. При выполнении скрытой проводки необходимо «утопить» в предварительно выполненных отверстиях монтажные коробки и замазать алебастром.
Соединить провода: между собой, с розетками, выключателями. Сначала необходимо освободить от изоляции свободные концы на 2-3 см, очистить поверхность жил от оксидной пленки ножом и скрутить пассатижами. Главное при соединении – проверить, чтобы жилы плотно прилегали.
Защитить скрутки изолентой из ПВХ.
Присоединить провода к зажимам приборов одним из способов: крючок, кольцо. Чтобы приборы не нагревались и не искрили, необходимо прочно прижать провод винтом.
Установить освещение.

При выборе алюминиевых проводов необходимо помнить, что изделия капризны, и скручивать без усилий, избегая вытягивания или излома. Кроме того, при выполнении электрификации гаража необходимо соблюдать ограничения: исключить соединение токопроводящих жил из разных металлов и избегать скрутки проводов различного сечения. Если соединения жил разного сечения неизбежно, то при монтаже необходимо использовать соединительные колодки.

Проводка в гараже. Наружная и внутренняя проводка

]]>]]>Искусственное освещение в «автодомике» дарит комфорт и удобство, не ограничивая деятельность человека светлым временем суток. Электрика в гараже позволяет использовать спецоборудование, помогающее быстрее справиться с ремонтными работами.Электропроводка в гараже и ее составные «части»

Об обустройстве «блага» цивилизации следует задуматься уже на этапе проектирования «автоконюшни», так как то и другое действие связано с получением разрешений от государственных органов контроля. Полностью сделать электричество своими руками нельзя, поскольку часть линии протягивают только профильные специалисты, имеющие допуск к работе с высоким напряжением.как сделать заземление в гараже

Проводка в гараже состоит из двух частей:

Монтаж проводки выполняется от внешнего источника питания (централизованной линии передач) до стен «автодомика».

Включает в себя индивидуальную схему электропроводки непосредственно в середине гаража.

Работы по установке этих составляющих требуют определенных знаний и навыков. Наружную проводку в гараже имеет право монтировать только электрик, получивший соответствующую лицензию (допуск к работе под высоким напряжением). Проект доступа к централизованной сети следует утвердить в соответствующих органах (местный энергонадзор).

Монтаж электрики внутри гаража под силу технически подкованному автовладельцу. Исключением является подводка к щитку и установка счетчика и автоматов, что требует привлечения квалифицированного специалиста.

Чтобы создать целостную картину всех требуемых электромонтажных работ, опишем особенности монтажа наружной и внешней электропроводки в гараже.]]>Как провести наружную проводку в гараже?

Монтаж наружной проводки выполняется воздушным и подземным способом. Решение принимается, выходя из месторасположения гаража и других близстоящих объектов. Если расстояние от линии электропередач более 25 метров, то для воздушного способа проводки кабель следует крепить на несущих опорах (столбах), высота которых:

Для подвода электропроводки к гаражу чаще всего используют гибкий изолированный кабель из меди или алюминия. Для медного провода выбирают сечение ≥ 6 мм2, для алюминиевого аналога – ≥ 16 мм2. Последний уступает техническим характеристикам, поэтому лучше остановить свой выбор на более эластичной меди.

Схема подземной проводки к гаражу состоит из ответвления от ЦЛП (централизованной линии электропередач) и подземного кабеля. Если глубина его залегания невелика (до 2 м), то для защиты провода используют стальной короб, предотвращающий случайное повреждение линии. В фундаменте «автодомика» (на глубине 0,5 м) должно быть предусмотрено отверстие для точки ввода. Так называют место прохода внешней проводки через конструкцию гаража. Кабель защищают трубой (ее внешняя длина 60 см, внутренняя – 5 см), диаметр которой в два раза превышает сечение провода. Придерживаются строго правила: один кабель – в одно отверстие. Проводка в гараже

Для воздушной линии ввод предпочтительнее организовывать через стену, хотя допускается «вход» через крышу. Отверстие в кровле сложнее полностью гидроизолировать, поэтому риск повреждения велик.

Техническая норма высоты ввода – 2,75 м. Но что делать, если высота стен недостаточная? Оптимальный выход – внешняя электропроводка гаража организовывается с помощью трубостойки (прямая стальная труба с загнутым концом), где изоляторы приема находятся ниже уровня изгиба (расстояние между ними должно быть от 30 см).

Отверстия в стене делают под наклоном, чтобы избежать попадания внутрь воды.

В полость вкладывают фарфоровые воронки, а кабель защищают эластичным шлангом. Затем линию подсоединяют к распределительной коробке внутри гаража.

Как провести внутреннюю проводку в гараже?

Монтаж внутренних проводок в зданиях выполняется двумя способами: открыто и скрыто. «Автодомик» – не исключение. Для него выбор метода зависит от стройматериала, из которого он сделан.

Монтаж скрытой проводки оптимален для кирпичных и бетонных гаражей. Кабель устанавливают перед началом внутренних облицовочных работ в специально сделанные углубления (штробы) или в технические щели сооружения (например, между плитами перекрытия). Затем его замуровывают, выравнивая поверхность штукатуркой. Для деревянных и металлических конструкций используют открытый способ, когда кабель просто крепят к готовой поверхности стен.

Для каждого из этих методов разрабатывается схема гаража электрическая. Это план размещения кабеля и всех требуемых элементов (выключателей, розеток и т.п.) в помещении, где:

Розетка должна быть перед выключателемпроводка в гараже

Если выполняется монтаж электропроводки своими руками, то можно воспользоваться примерами готовых схем, представленных на нашем сайте. Это простейшие варианты, которые не сложны для самостоятельного воплощения в «жизнь».

Электрическую схему гаража переносят на стены, сделав на них соответствующую разметку. Для этого существуют специальные рулетки (розеточные) с красителем, или можно использовать простой шнур. При этом:

Розетку обычно устанавливают на 50-60 см от пола.

В процессе удобно подсчитать требуемую длину кабеля и количество крепежей. Но следует учесть, что к каждому отрезку линии добавляется припуск – 10-15 см для скручивания проводов.

Важно!

Проводка должна насчитывать три жилы: фаза, ноль, заземление. Таковы современные требования безопасности. При монтаже проводки своими руками часто пренебрегают этим правилом, останавливаясь на старом способе (два провода: фаза и ноль). О важности полного «набора» может свидетельствовать такой факт: при аварийной ситуации заземленный провод спасет вас от поражения током. Поэтому те, кто забыл об этом важном нюансе, следует отдельно задуматься о том, как сделать заземление в гараже и защитить себя от возможных неприятностей.

Следующий важный выбор – вид и сечение провода. Для внутренних работ так же лучше отдать предпочтение меди, поскольку она пластичнее и отлично выдерживает пусковые нагрузки. Сечение провода выбирают под требуемую силу тока.Рассмотрим, как провести проводку в гараже для открытого и скрытого способа монтажа.

Открытая схема электропроводки в гараже

Как сделать проводку в гараже надежной? Следует крепко присоединить кабель к местам крепления. Часто для этого служат изолированные опоры – деревянные пробки, в которые вкручивают шуруп. Или же используют дюбеля с пластмассовыми вставками, которые забиваются в готовые отверстия. Их размещают с шагом 50 – 60 см. Кабель в начальной и конечной точке и на поворотах прикручивают к крепежу тесьмой. Места скручивания проводов припаивают (чтобы избежать раскручивания) и изолируют изолентой. Для дополнительной защиты кабеля его закрывают пластиковым коробом

Монтаж внутренней проводки гаража скрытым способом внутренняя проводка

Кабель устанавливается в углубление в стене (штробы). Борозды делают специальным электроинструментом или с помощью зубила и молотка. Для монтажа скрытой проводки используют металлические скрепки и пластиковые хомуты, которые фиксируют кабель на своем месте. Можно просто его приклеить алебастром.Как сделать скрытую проводку более надежной? Можно изолировать кабель в короб для дополнительной защиты его поверхности.Что необходимо знать для монтажа электропроводки своими руками

Монтаж электропроводки в гараже – технически сложный процесс. Следует реально оценить свои знания и возможности. От качества исполнения зависит безопасность эксплуатации гаража. Все равно без помощи специалиста не обойтись, так как только он выполняет работу по установке автоматов и счетчика в распределительной коробке.

Если монтаж электрики своими руками вас не пугает, то напомним о важности правильного соединения проводов с электроприборами (розеткой, выключателем). От надежности и плотности контакта зависит их корректная работа и ваша безопасность.

Источники:

http://www.vashgarazh.com/provodka-v-garazhe]]>

]]>http://howmake.in.ua/garazh/elektroprovodka-v-garazhe.html]]>

]]>http://garazhguru.ru/elektroprovodka-v-garazhe.html]]>

kazap.ru

Монтаж проводки в гараже своими руками: схема

Монтаж проводки в помещении является существенной необходимостью, ведь для автовладельцев помещение гаража является не только местом, куда можно поставить машину, но и мастерской, где можно что-либо отремонтировать. А кроме того, гараж может служить еще и хранилищем инструментов, запчастей, каких-то габаритных, сезонных вещей, а также местом душевного отдыха для мужской части населения.

Все это объясняет, почему несколько источников освещения, плюс 2-3 розетки — это необходимый минимум для такого помещения. С другой стороны, это все же не двухэтажный дом и не квартира, так что проведенная электропроводка в гараже своими руками — отличный вариант сэкономить на услугах электрика.

Вернуться к оглавлению

Самостоятельный монтаж

Как провести электричество в гараж? Даже если вам не приходилось профессионально заниматься этим ранее, подключить электричество к гаражу без привлечения сторонних специалистов своими руками не стоит считать сверхсложной задачей. В этой работе мы предлагаем вам подробнее рассмотреть, как сделать электропроводку в гараже с соблюдением необходимых норм безопасности и без лишних финансовых затрат.

В зависимости от того, из какого материала стены в вашем гараже, следует тот факт, насколько реально сделать проводку закрытого типа. Конечно, если есть выбор, для такого помещения лучше всего было бы спрятать провода в стене, но если это невозможно из-за слишком тонких или металлических стен, то можно воспользоваться другими средствами.

Специально для таких случаев существуют металлические или гофрированные трубы, короба, резиновые шланги, которые препятствуют внешнему воздействию на провода, не давая их повредить случайным образом. В данном случае эстетический вид электропроводки отодвигается на второй план, главное — безопасность.

Перед тем как начинать подключение электричества к гаражу, следует с определить, какая схема электропроводки в гараже. Для начала достаточно определиться с количеством светильников и их размещением на стене помещения. Наилучшим вариантом будет перенести схему проводки на стены с помощью длинного троса или шнура, намоченного в краске.

Вернуться к оглавлению

Советы профессионалов

Вместе с тем, специалисты рекомендуют сделать расчет проводки под понижающий напряжение трансформатор. В гараже важно, чтобы напряжение было недостаточно сильным, дабы не загорелась пропитанная маслом или бензином ветошь, которую часто можно встретить в процессе ремонтных работ в этом помещении. Да и в целом — в гараже нередко хранится какое-либо вещество, в той или иной степени горючее. Так что монтаж электропроводки в гараже должен учитывать и такие моменты.

Чтобы все работы по подключению электричества проводились законно, перед проведением электричества в гараж, необходимо согласовать этот вопрос с представителями Энергонадзора.

Если здание гаража отстоит от линии электропередач на более чем 25 метров, то понадобится устанавливать дополнительные столбы, причем минимальная высота расположения провода — около 2,75 м. А в случае если провода буду проходить над дорогой или пешеходной зоной, то и вовсе от 6 до 3,75 м.

Через стену провод может вводиться не менее, чем на высоте 2,75 м, и для подключения его понадобятся специальные изоляторы снаружи, которые должны располагаться не менее, чем на расстоянии в 20 см друг от друга. В случае, если высота гаражной постройки не превышает необходимые 2,75 м, то чтобы подключить электросеть, владельцу придется воспользоваться трубостойкой (стальной трубой) с прикрепленными к ней изоляторами.

Этот вариант позволяет сделать ввод проводов через кровлю постройки, тем более что трубостойка зачастую крепится именно к стропильной системе.

Вернуться к оглавлению

Другие варианты расположения кабеля

В некоторых случаях удобнее будет располагать кабель под землей, в специальном защищенном коробе. Тогда отверстие ввода находится в фундаменте. Удобнее всего было бы выделить одну линию на пару светильников общего назначения и еще одну линию — на смотровую яму или погреб, если он есть.

Для розеток разводка электропроводки в гараже может быть различной — на усмотрение владельца, но наиболее рационально будет развести их по правой и левой линиям, чтобы уменьшить вероятность остаться без электроэнергии, в случае поломки в электросети.

Надо сказать, что смотровая яма, как и погреб, считается помещением с повышенной влажностью, а потому напряжение для осветительных приборов в ней не должно быть больше 42 В. В этой связи снова возникает тема уместности понижающего трансформатора. Можно, конечно, использовать обычные электроприборы, но в таких условиях это неоправданный риск, который может стоить жизни.

Следующим шагом будет монтаж электрощитка. Многим кажется, что монтировать электрощиток для гаража своими руками — это чрезвычайно сложная работа, которую невозможно выполнить без специалиста. Но если стараться делать все поэтапно, то вполне можно с этим справиться. Чтобы правильно подключить электрощиток, его понадобится закрепить дюбелями на стене из бетона или же саморезами к стене, изготовленной из профнастила. После чего можно приступать к установке DIN реек и автоматов, расположенных внутри щитка.

Если в данном случае предусмотрена подводка трехфазного напряжения, то необходимо помнить о том, чтобы именно такой автомат и был установлен. Общий автомат на однофазные подключения монтировать следует отдельно, а напряжение в 40 А будет вполне уместным для гаражных нужд.

Для большей безопасности на месте ввода в электрощит потребуется установить заземление. Наиболее простой вариант того, как сделать заземление в гараже, — это установка в землю вертикально расположенных металлических стержней, диаметр которых около 1,5см, и соединенных друг с другом полосой из стали. При этом сопротивление данной конструкции не должно быть более 4 Ом.

Вернуться к оглавлению

Что еще важно знать?

Для каждой линии потребуется подключить собственную распределительную коробку. Но, как уже упоминалось, если нет возможности или желания для проведения электричества в гараже скрытой в стене проводкой, то вполне можно воспользоваться для этой цели гофротрубой. Она как футляр будет защищать провода от сконденсировавшейся влаги, если гараж не отапливается постоянно.

Внутрь щитка гофротрубу можно заводить на глубину в 10-15 мм, таким же образом следует поступать и с распределительными коробками. Соединение проводов между собой можно сделать с помощью клемм.

Найти способ крепления для проводов, заключенных в гофротрубу, совсем не сложно. Наиболее простым способом это можно сделать с помощью специальных клипс для такой трубы, которые крепятся на дюбеля, засверленные в стену. Впоследствии это поможет легко определиться с разметкой дюбелей для установки стеллажа без риска повреждения проводки. Дополнительный крепеж проводов может проводиться с помощью дюбелей, оснащенных специально предназначенными для этого хомутами.

По потолку, если он состоит из металлических реек, проводка в гофротрубе может идти в профиле, в качестве крепления для проводов можно использовать те же пластиковые хомуты. Правила предписывают проводить разводку параллельно поверхности пола, на расстоянии около 20 сантиметров от потолка.

Если же есть необходимость осуществить монтаж внутренней электропроводки скрытым способом, то делается это так же, как и в жилом доме или квартире. Установка такого типа проводки своими руками довольно проблематична и требует больших трудозатрат, так что к ней прибегают в редких случаях.

Стены при этом должны быть хотя бы кирпичными, а работы по укладке проводки проводят до этапа нанесения штукатурки. При этом необходимо позаботиться о том, чтобы концы провода, требующие соединения, были тщательно спаяны и зафиксированы изолентой.

Крайне важно провести подключение электрики в гараже внимательно и со всей ответственностью. Поленившись на каком-то этапе (например, спаять провода или зафиксировать их изолентой), можно в лучшем случае получить дорогостоящий ремонт, а в худшем — пожарную опасность. Особенно учитывая, что гараж считается местом с повышенной опасностью, и электрооборудование должно использоваться соответствующее.

moigarazh.ru

Как сделать электропроводку в гараже своими руками (видео, схема)

Д ом любимой машины должен быть светлым, уютным и удобным. Электропроводка в гараже— один из главных пунктов оборудования помещения.Разводка и монтаж проводов имеют свои особенности, которые обязательно нужно учесть при выполнении работ. Это обеспечит надежность, безопасность использования помещения.Чтобы сделать электропроводку в гараже своими руками, необходима схема электропроводки, оборудование, обдумать монтаж, учесть особенности здания.

ОГЛАВЛЕНИЕ

Составление чертежа электропроводов
Расчёт электропроводки
- Сечение силового кабеля
- Сечение кабеля по нагрузке
Монтаж входного щитка
Оборудование наружной проводки
- Воздушный
- Подземный способ проводки
Развод электропроводки
- Открытая проводка
- Скрытая проводка
Подключение освещения
- Где лучше установить выключатели?
Инструменты и оборудование

Составление чертежа электропроводов

Для правильной и экономной прокладки проводов нужна схема электропроводки в гараже. Схема должна включать размещение розеток, ламп, выключателей. Они должны быть отмечены предельно точно, это нужно при проведении ремонтных работ или элементарной необходимости забить гвоздь.

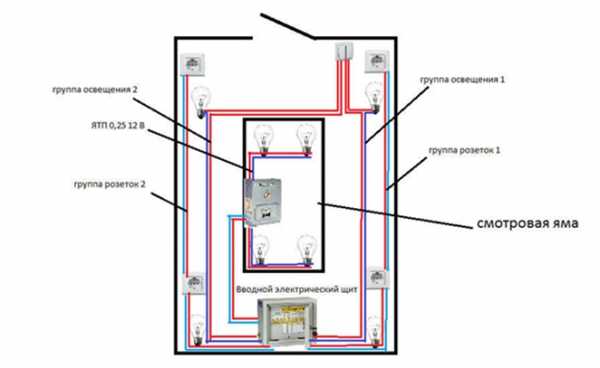

Пример схемы электропроводки в гараже

Начало соединения проходит от распределительного щитка, при этом выключатели соединяются с лампой последовательно. Розетки располагаются перед выключателем. Наилучшее расстояние от пола 1 метр, такое же до потолка.

Далее следует изобразить схему подключения проводки на стены мелом или краской.

Совет! Установите розетку в смотровой яме, это обеспечит удобство использования динамичного светового фонаря и электрических инструментов.

Расчёт электропроводки

Этап необходим для безопасной работы проводки. При неправильном выборе кабеля или провода может произойти их возгорание или оплавление. Расчет производится на основе двух параметров.

Сечение силового кабеля

Для вычисления подходящего провода по сечению необходимо учесть предполагаемую мощность энергопотребления. Ведь часто используются болгарки, дрели, перфораторы или станки. Мощность обозначается на самих изделиях или в технических паспортах. Полученное число умножаем на 2, для запаса напряжения.

Данный подсчёт необходим для правильной работы автомата отключения. Иначе он будет срабатывать при использовании энергоёмких приборов.

Сечение кабеля по нагрузке

Для проводки подойдёт алюминиевый и медный провод. Предпочтительней использовать медный, он более прочный, но стоит дороже. Алюминиевый провод пропускает меньше напряжения, а его сечение необходимо увеличить в 2,5 раза.

Все расчёты легко произвести с помощью таблицы медных и алюминиевых жил и кабелей.

Монтаж входного щитка

Проводка с улицы проходит через щиток. В зависимости от стены выбирается метод его установки. На бетонную стену прикручивается дюбелями, на кирпичную стену крепится саморезами.

Важно! Для безопасности работы необходимо установить заземление возле щитка. Например, установить в землю металлические прутья, соединённые стальной проволокой или полосой.

Оборудование наружной проводки

Существует два способа осуществления монтажа проводки к гаражу — воздушный и подземный.

Воздушный

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

Высота размещения проводов в воздухе должна быть над зданиями 3 м, над дорогой 6 м, а над пешеходной тропой 4 м. Вход в стену гаража лучше провести с уклоном наружу, для избежания попадания воды. Провод нужно заизолировать. На наружных стенах гаража устанавливают изоляторы, к которым крепится провод. Провода помещаются в резиновые или пластиковые трубки, все пустоты заполняются алебастром или цементным раствором.

Подземный способ проводки

Вырывается траншея, куда укладывается провод, защищенный стальным коробом. Глубина залегания кабеля составляет 2 метра. В фундаменте необходимо сделать отверстие для ввода провода.

Развод электропроводки

Внутренняя электропроводка в гараже своими руками может быть закрытой и открытой.

Открытая проводка

Открытый монтаж используется для деревянных и металлических стен. Провода крепятся на специальных металлических или пластиковых коробках. Провода крепятся гвоздями, дюбелями, скобами на расстоянии 0,3 м. Разводка делается горизонтально. Коробки можно приклеить или прикрепить шурупами.

Скрытая проводка

Скрытая разводка электропроводки в гараже чаще используется в каменных и кирпичных конструкциях. Если на стены уже нанесена штукатурка, нужно сделать углубления 5 мм, а после закрепления проводов их заделать.

Лучше делать скрытую разводку. Так снижается вероятность зацепить коробку или гофру.

Также можно использовать смешанную разводку, в зависимости от материала стен.

Подключение освещения

При автоматических воротах целесообразно использовать лампы с датчиком движения. Лампа зажигается сама на небольшой период и затем гаснет.

Можно использовать проходные выключатели.

Люминесцентные лампы добавят гаражу яркое освещение. Минус этих ламп в быстром выходе из строя, когда они начинают мигать. Поэтому выбирая данный тип ламп нужно обдуманно и обязательно с гарантией.

Где лучше установить выключатели?

Первый выключатель располагается на входе, второй можно разместить возле ворот, используя систему управление лампой с двух мест. У ворот включили свет, выходя, у другой двери выключили. Розетки в гараже расположить в рабочей зоне, смотровой яме, на входах.

Инструменты и оборудование

Дрель, сверла или перфоратор;
Набор отверток;
Электрический щиток;
Молоток, зубило;
Плоскогубцы и кусачки;
Дюбеля, саморезы, гвозди, шурупы;
Отвертка-индикатор;
Цемент, алебастра, гипс;
Кабель.

Совет! Позаботьтесь о мерах безопасности. Инструменты должны иметь резиновые ручки. Можно обмотать железные ручки толстым слоем изоленты. Обувь желательно резиновая. Смотровую яму лучше накрыть, чтобы нечаянно не упасть.

Проводка в гараже своими руками — это непростая, но вполне осуществимая задача даже для неопытного электрика. Если сомнения все-таки присутствуют, можно пригласить специалиста на консультацию.

Правильный монтаж проводов, щитка даст возможность установить электрическую систему, которая будет надежно служить долгие годы.

Гараж — это не только место стоянки машины, но часто мастерская, монтаж осветительных приборов сделает провождение времени комфортным и удобным.

electricvdele.ru

Проводка в гараже своими руками

Помимо места для безопасного нахождения автомобиля, современные гаражи используются как мастерские для проведения различных работ. Эти работы обычно выполняются электроинструментом, поэтому без электричества никак не обойтись. Своими руками можно сделать такую проводку, которая будет подходить конкретно под ваши задачи.

В данной статье будут рассмотрены все нюансы, с которыми может столкнуться владелец гаража при самостоятельном проведении электричества, представлены основные проблемы, даны советы и рекомендации, как правильно их решить. Привлечение к этому делу специалистов необязательно – при аккуратном подходе можно справиться и своими силами.

Этапы проведения монтажных работ

Способы подвода основного кабеля к гаражу

Если в вашем гараже нет электричества, то, скорее всего, оно и вовсе не подведено к самому зданию. Перед планированием работ нужно убедиться, что в физической доступности от гаража проходит линия электропередач, к которой можно подключиться. Такие работы относятся к категории уличных (или внешних).

После того как строение будет присоединено к электросети, работы – установка всех необходимых светоэлементов и розеток, разводка проводов и прочее – перемещаются внутрь.

Наружные работы

Разводка проводов в помещении

С самого начала стоит отметить, что для подключения гаража к центральной системе необходимо получить разрешение от соответствующих органов (Энергонадзор). Здание должно соответствовать пожарным нормам.

Внимание! Несанкционированное и некомпетентное вмешательство в электросеть опасно для здоровья и может привести к наложению большого штрафа с последующим демонтажем установленной проводки.

Если вы не имеете опыта в проведении таких работ, строго запрещено своими руками делать проводку для гаража. В этом случае настоятельно рекомендуется обратиться к специалистам, они точно знают, как провести свет в гараж, и будут соблюдать технику безопасности при работе с электричеством.

На картинке в предыдущем пункте были показаны два основных способа подвода силового кабеля к гаражу – по воздуху и под землей. Каждый из способов имеет плюсы и минусы, они приблизительно равнозначны при учете всех особенностей проведения работ, однако выбор все же остается за владельцем гаража:

Монтаж провода по воздуху считается простым и дешевым. Он требует промежуточных работ только в том случае, если общая длина кабеля будет более 25 метров – придется закопать еще один столб как дополнительную опору (или использовать уже существующий, не нарушив ничего из ранее установленного). Провод с одной стороны подключается к линии электропередач, а со стороны гаража подводится к трубостойке.

Металлическая конструкция устанавливается на стену гаража, к специальным элементам подключаются контакты, затем провод от них запускается внутрь трубостойки и выводится уже внутри самого гаража.

К висячему проводу предъявляются следующие требования:

Если провод висит над дорогой, где проезжают машины, он должен быть расположен на высоте не менее 6 метров – так до него не достанут даже автокраны и тракторы (самая большая проблема висячих проводов).
Над пешеходной зоной высота провода должна быть не менее 3,75 метров, лучше сделайте 4 для перестраховки.
Трубостойка должна устанавливаться таким образом, чтобы контакты были на высоте около 3 метров – это же высота подвода кабеля к гаражу.

Надежно закрепляйте трубостойку к стене, используя мощные дюбели или анкера и все предназначенные для этого крепления, даже пару своих можете просверлить. Это конструкция с повышенной опасностью, сильные порывы ветра могут повредить ее целостность и привести к поломке или даже аварии. Для того чтобы быть уверенным в устойчивости провода на ветру, рекомендуется прикрутить его стяжками или прочной изолентой к металлической проволоке, таким образом создав проводу дополнительную упругость.

Более дорогим и трудоемким способом проложить провод будет подземный способ. От места соединения провода с контактами на столбе магистраль прокладывается сначала вниз, закрепляясь специальными стяжками. От столба к гаражу в земле копается траншея, в которую укладывается кабель. В этом случае обычные варианты не подойдут – необходима укладка бронированного кабеля, который в свою очередь прокладывается внутри металлической трубы или короба. На поверхности защиты должно быть нанесено надежное предупреждение о том, что здесь закопан кабель.

Устройство бронированного кабеля

Для такого способа прокладки магистрали необходимо изначально запланированное и реализованное отверстие в фундаменте самого гаража. Проделывать его в уже готовом строении достаточно тяжело.

Дороговизна способа заключается в том, что придется потратиться на кабель и проведение копательных работ, к тому же необходимо учитывать наличие уже проложенных магистралей в этих местах, чтобы ненароком не наткнуться на какую-нибудь трубу или провод. Однако, учитывая прочность материалов и серьезность работ, такой способ является более безопасным для кабеля, да и долговечность его вырастает в разы.

Надежная укладка силового кабеля

После того как основной кабель подведен к гаражу и его край уже находится внутри строения, открытым становится вопрос, как сделать внутреннюю разводку.

Разводка кабеля внутри гаража

Аналогично работам в любом помещении, проводка в гараже, сделанная своими руками, реализуется двумя способами – открытым и скрытым. Выбор типа в первую очередь зависит от материала, из которого изготовлены стены гаража, а также планов по последующей отделке интерьера.

Скрытый способ провести проводку в гараже подразумевает под собой укладку всех проводов в предварительно подготовленные ниши в самих стенах. Результатом проведения таких работ будет полное отсутствие проводов на виду – это красиво, аккуратно, но требует трат времени и сил на проведение монтажных работ, а также на последующую отделку поврежденных участков. В месте, где сквозь стену был заведен основной кабель с улицы, рекомендуется установить первую розетку – она же будет силовой. Розетки (как и выключатели) также могут быть как встроенными в стену, так и наружными, установленными без высверливания специальных отверстий.

Скрытая укладка кабелей в кирпичной и бетонной стене

Если в вашем гараже стены выполнены из кирпича или шлакоблока, то самым разумным решением будет укладка кабеля в швы между блоками – это сэкономит много времени, да и штробление будет не таким трудоемким. Скрыть провод в шве будет гораздо проще, и это не испортит внешний вид стен даже при отсутствии последующей отделки. В целом этот метод укладки кабеля достаточно долгий и ресурсоемкий, часто себя не оправдывает, однако кабель в стенах будет гораздо лучше защищен от внешнего воздействия и теоретически прослужит гораздо дольше.

Открытый вариант проводки в гараже чаще всего используется в силу своей простоты. Здесь не требуется проведения работ по штроблению стен под кабели, розетки и выключатели – все элементы устанавливаются поверх стен. При аккуратной разводке получается достаточно атмосферно – как раз под стиль гаража. Все провода рекомендуется укладывать в гофрированные трубки для пожарной безопасности и крепить к стенам с помощью специальных фиксаторов. Они должны прокладываться только горизонтально или вертикально, все изгибы выполняются строго под углом в 90 градусов.

Открытая прокладка кабеля на кирпичной стене

Для сохранения эстетического вида стен провода также можно укладывать в каналы из самозатухающего материала.

Установка розеток, выключателей и осветительных приборов

Гараж обязательно должен быть хорошо освещен для комфортного проведения любых работ. Особое внимание уделяется рабочему месту, над которым устанавливают основное количество ламп. Также присутствует основное освещение, на весь гараж, некоторые владельцы дополняют его освещением в смотровой яме.

Над рабочим столом установите отдельные светильники со светодиодными или люминесцентными лампами. Выделите для них выключатель (одно- или двухклавишный для разноуровневого освещения). Возле стола, где будет включаться дрель или настольные инструменты (например, машинки для заточки ножей) необходимо поставить несколько розеток. Расположите их как можно ближе к силовой розетке, а еще лучше – проведите для них отдельный кабель. Они должны иметь достаточную мощность для того, чтобы выдержать работу 1–2 электроприборов с большим запасом.

Хорошее освещение рабочего места в гараже

Основное освещение в гараже можно организовать равномерно распределенными светодиодными или люминесцентными светильниками по периметру потолка (или даже стен). Света должно быть достаточно для комфортного времяпрепровождения в помещении, освещения всех необходимых элементов. Гараж должен хорошо просматриваться во время заезда или выезда машины. Управление осуществляется отдельным выключателем, расположенным около входа.

Основное освещение гаража

Если часто делается ремонт автомобиля с помощью смотровой ямы, вам необходимо позаботиться и о ее освещении. Этот момент вызывает обоснованные разногласия у многих владельцев. Если яма влажная и сырая (а так чаще всего и бывает), то заведение туда электричества 220 В может быть опасным для жизни. Поступают так – устанавливают внутри одну розетку, защищенную от пыли и влаги, а к ней подключают переносные осветительные приборы. Если же света нужно много, используя блок питания на 12 В или 24 В, организуют светодиодное освещение. Для него устанавливается отдельный выключатель, который лучше всего закрепить наверху – если забудете выключить в яме свет, в нее не нужно будет снова лезть.

Освещение гаражной ямы светодиодными прожекторами

Заключение

В современном гараже никак не обойтись без электричества, для работы обязательно потребуется наличие света и инструмента. Реализовать схему электропроводки в гараже можно и без помощи специалистов. Если соблюдать технику безопасности, выбирать качественные материалы и внимательно проводить монтажные работы, сделанная система прослужит не одно десятилетие даже в суровых условиях гаражного помещения.

lampagid.ru

Электропроводка в гараже своими руками: советы, рекомендации

]]>]]>Взгляды на обустройство жилища для железного коня у людей бывают очень разными. Для кого-то гараж – это место, где можно просто запереть автомобиль, не опасаясь за его сохранность. А кому-то такой же гараж кажется практически священным местом, где можно и с техникой поковыряться, и картошку сохранить зимой, и с друзьями пива выпить вечером.

Соответственно, и электропроводку в гараже необходимо устраивать в соответствии с требованиями владельца. Если гараж неотапливаемый, если его хозяин планирует ремонтировать и обслуживать авто только в автосервисах, то и смотровой канавы, возможно, у него нет. Скорее всего, максимум, что потребуется в гараже такому автолюбителю – это одна розетка и один светильник.

Более же продвинутый автовладелец обязательно установит в гараже несколько светильников, получающих питание от разных выключателей и освещающих разные рабочие зоны. Вдобавок ему нужно будет электрифицировать смотровую яму и обеспечить питание каким-либо стационарным электроприемникам, например, тепловой завесе и компрессору.

Устройство ввода и подключение

От личных предпочтений и потребностей в электрооборудовании, прежде всего, зависит сечение жил вводного кабеля и количество модулей распределительного щита. Тем у кого требования минимальны, будет достаточно вводного кабеля на 4 кв. мм. по меди и щитка модулей на девять, с учетом места для счетчика электроэнергии. Для однофазной сети это будет даже с запасом.

Для тех, кто хочет устроить в своем гараже настоящую мастерскую, четырех медных квадратов кабеля будет явно недостаточно. Такие автолюбители полагают за счастье иметь трехфазный ввод, и кабель им нужен сечением 6 — 10 кв. мм. по меди. Щиток – на 18 модулей или больше.

На подключение гаража и создание точки учета электроэнергии необходимо получить технические условия в Энергосбыте. Там же можно получить и разрешение на трехфазный ввод. Монтажные работы по устройству ввода, можно выполнить самостоятельно, если позволяет квалификация, а можно довериться специалистам из Энергосбыта или гаражного кооператива. Главное – точное соблюдение пунктов технических условий на подключение.

Технические условия разрабатываются в соответствии с текущими нормами ПУЭ. Так, например, при прокладке вводного кабеля по траншее, его необходимо прятать в металлические короба или трубы, а в фундаменте гаража необходимо подготовить специальное вводное отверстие.

]]>]]>Однако чаще кабельный ввод в гараж делают по воздушной линии. Высота точки ввода при этом должна быть не меньше 2,75 м, а если высоты самого гаража недостаточно, надо подготовить трубу-стойку, через которую и будет введен кабель.

Особенности устройства электропроводки в гараже

электропроводка в гаражеГараж – это все-таки не жилое, а, скорее, промышленное помещение. Поэтому на первый план при монтаже и устройстве электропроводки в автодоме выходят практичность и безопасность. Эстетика существенного значения не имеет.

Тем не менее, наиболее предпочтительной является скрытая проводка. Не потому, что она скрывает от глаз кабельные линии, а потому, что кабель в скрытой проводке лучше защищен от механических повреждений. Если стены кирпичные или бетонные, значит, кабель монтируем в штробе и «хороним» под штукатуркой. Если же стены гаража будут обшиваться, проводку делаем в металлических или пластиковых трубах – кабель будет защищен от любых внешних воздействий.

Открытая проводка тоже не исключается. Например, если гараж металлический, а стены никак не будут обшиваться. В этом случае единственным выходом может стать открытая проводка в гофротрубе, пластиковых коробах или металлорукаве.

Цепи освещения в гараже можно выполнить кабелем ВВГнг 3*1,5, а силовые и розеточные цепи – ВВГ 3*2,5 и ВВГ 5*2,5 для однофазных и трехфазных электроприемников соответственно.

Конечно, для гаража, как и для квартиры, желательно устройство системы заземления T-N-S с отдельным проводником РЕ, тянущимся от заземляющего устройства на трансформаторной подстанции. Но на практике это достижимо далеко не всегда – магистральные линии электроснабжения могут просто не соответствовать новым техническим нормам. Несмотря на это, лучше оставить в каждом кабеле запасную заземляющую жилу, но не подключать ее до лучших времен. Потому, собственно и выбираем количество жил для однофазных приемников – три, а для трехфазных – пять.

Если все-таки очень хочется обеспечить безопасность при работе электрооборудования в гараже, можно немного постараться и выполнить свое отдельное заземляющее устройство на вводе в распределительный щиток. В общем виде оно представляет собой вертикально закопанные металлические прутки диаметром около 16 мм, которые соединяются поясом из стальной полосы. Активное сопротивление такого устройства можно замерить, обратившись в любую электротехническую лабораторию. И если сопротивление это не превысит 4 Ом, можно будет смело подключить совмещенный проводник PEN к нашему заземляющему устройству.

электропроводка в гаражеРозетки, ответвительные коробки, выключатели и светильники в гараже должны быть пылевлагозащищенными. Гараж – это помещение, в котором бывает сыровато. Добавим сюда недостаточность освещения, которая иногда имеет место быть, а также стесненность и, возможно, токопроводящие стены и пол, — и вот мы имеем налицо признаки помещения с повышенной опасностью. Поэтому желательная степень защиты электрооборудования – IP44, а светильники лучше выбрать с защитной металлической решеткой.

Электрификация смотровой ямы

Ну какой же может быть настоящий гараж без смотровой ямы! Даже если вы и не занимаетесь ремонтом авто, так хотя бы сможете в такой яме хранить урожай всю зиму, как в погребе, или использовать ее для каких-нибудь других хозяйственных нужд.

Но смотровая яма, как, кстати, и любое сырое подвальное помещение, является особо опасным помещением с точки зрения электробезопасности. Поэтому по ПУЭ настоятельно рекомендуется для электрификации смотровой ямы применять сверхнизкое напряжение – 42 вольта или ниже. Для этого необходимо будет установить понижающий трансформатор в корпусе мощностью 1-2 кВт.

Напряжение вторичной обмотки трансформатора обычно 36 вольт. Все светильники, а также любой инструмент, которым вы работаете в смотровой яме, должны быть рассчитаны именно на это низкое напряжение. В низковольтной цепи трансформатора уже не нужно устраивать никакого заземления и цепь получается с изолированной нейтралью.

За пренебрежение требованием установки трансформатора для электрификации смотровой ямы можно буквально заплатить жизнью, поэтому отнестись к этому моменту надо со всей серьезностью.

Оптимальная проводка в гараже

Оборудование ни одного гаража нельзя считать законченным пока не будет сделана электропроводка. Почему качественная проводка в гараже имеет большое значение и требует к себе внимания?

Для того чтобы ответить на этот вопрос, необходимо привести несколько аргументов, которые покажут важность правильного обустройства электропитания в гараже.

Во-первых, гараж относится к категории зданий и сооружений с повышенной пожароопасностью. С учетом того, что в нем практически всегда хранится горючее, летучие и легковоспламеняющиеся вещества искра может стать причиной пожара. А искрит электропроводка, как правило, в контактных группах и местах соединения. Чем их больше, тем больше вероятность возникновения пожара. Поэтому стоит отказаться от использования большого количества удлинителей и переносок при организации электропитания в гараже. Проводка в гараже сделанная без должного внимания как раз и грешит большим количеством соединений.

Во-вторых, в гаражном помещении и подвале гаража, практически постоянно сохраняются условия повышенной влажности. В холодное время года при недостаточном утеплении гаража возможно образование конденсата. Вода и электричество вещи несовместимые. Только качественно сделанная проводка способна предотвратить возможность короткого замыкания.

В-третьих, грамотно продуманная проводка в гараже уменьшает расход электроэнергии и улучшает условия для проведения различных работ в гараже. Грамотно спланированная схема электропроводки в гараже с размещением розеток и выключателей в основных рабочих зонах улучшает эргономику гаражного помещения. Аналогично грамотно должно быть спланировано и освещение гаража.

]]>]]>В-четвертых, достаточно часто при проведении ремонтно-профилактических работ возникает необходимость подключения оборудования с большой потребляемой мощностью. Проводка в гараже должна быть в состоянии выдержать эти нагрузки. Возможность подключения такого оборудования необходимо предусмотреть при проектировании схемы проводки в гараже и подборе необходимого электротехнического оборудования.

Все эти факторы необходимо учитывать на этапе когда проектируется электропроводка гаража.

Проводка в гараже – основные типыВ зависимости от оборудования, которое планируется подключать и его мощности может понадобиться организация следующих типов электропроводки:

Однофазная проводка в гаражеТрехфазная проводка в гараже

Рассмотрим более детально обе возможности обеспечения электропитания.

Однофазная проводка в гараже наиболее распространенный вариант электропитания. Согласно действующим стандартам и нормам максимальная потребляемая мощность для таких линий электропитания не может превышать 11КВт. Этого вполне достаточно для проведения большинства работ и подключения наиболее часто используемого оборудования.

Трехфазная проводка в гараже может понадобиться при подключении энергоемкого оборудования. Это может быть сварочный аппарат и ряд других устройств. Если гараж кооперативный и в гаражном кооперативе есть возможность подключения трехфазного электропитания, то вопрос с согласованием и правомерностью использования трехфазной линии, как правило, решен. Если вы строите гараж самостоятельно и хотите подвести трехфазное питание, то при наличии такой возможности вопросами согласования этой стороны гаражного строительства придется заниматься самостоятельно. Для этого придется обратиться в Энергосбыт подать, согласовать и подписать следующие документы:

заявление на увеличение мощности линии электропитаниядоговор на установку трехфазного счетчикадоговор на тарификацию трехфазного счетчикаКак показывает практика строительства гаража своими руками, все необходимые процедуры согласования обустройства трехфазного электропитания в гараже занимают до двух недель времени.

Проводка в гараже основные методы монтажаНаиболее оптимальным способом проложить проводку в гараже является внутренняя электропроводка в гаражном помещении. Она выполняется до проведения отделочных работ, как правило, тогда же когда обустраивается освещение гаража.

Сложность и перечень необходимых работ напрямую зависит от материала из которого построены стены гаража и избранного варианта внутренней отделки.

В практике строительства гаража своими руками наиболее оптимальна прокладка кабелей электропроводки в скрытых или внешних коробах. Вариант с прокладкой проводки в скрытых коробах, наиболее оптимален, так как полностью скрывает ее и требует минимальной дальнейшей отделки стен в гаражном помещении. Однако он наиболее трудозатратен. Если в случае строительства гаража из пенобетона или блоков пробить штробу для прокладки короба относительно несложно, то в случае кирпичного гаража для этого придется приложить немало усилий. Кроме того в некоторых случаях, например при строительстве деревянного гаража прокладка проводки в скрытых кабелях невозможна по очевидным причинам.Важный нюанс при строительстве деревянного гаража своими руками для прокладки проводки следует использовать огнеупорный короб.

Если планируется обшивка стен гаража теплоизоляционными или декоративными панелями, то имеет смысл остановится на варианте прокладки электропроводки в внешних коробах. Они в любом случае будут скрыты за панелями обшивки.

Использование навесного монтажа проводки в гараже не рекомендуется в силу относительной ненадежности такого способа и большой вероятности случайного повреждения силового кабеля.

Прокладку кабеля, а также вывод отводов для подключения розеток и выключателей лучше всего делать с помощью заранее разработанной схемы проводки в гараже. Это позволит избежать ошибок и лишней работы.

Проводка в гараже – принципы подбора электротехнического оборудованияЛюбая схема проводки в гараже обязательно должна включать в себя несколько обязательных элементов. К ним относят счетчик расхода электроэнергии (в случае с кооперативным гаражом его установка обязательна), силовые автоматы, необходимое количество розеток и выключателей для комфортной работы в основных рабочих зонах гаража.

]]>]]>Оптимальная схема проводки в гараже должна включать в себя как минимум два автомата защиты. Один обслуживает освещение гаража, а второй розетки.

Основные работы по монтажу проводки в гараже

Особенности выбора материаловВыбор проводов зависит от вида электропроводки. Для наружной рекомендуется использовать изолированный гибкий кабель (медный, алюминиевый). Сечение кабеля зависит от выбранного материала: 6 мм2 для медного, 16 мм2 – алюминиевого. Специалисты рекомендуют использовать для воздушной проводки эластичную медь, а при проведении проводов через конструкцию защищать кабель трубой с диаметром в 2 раза больше сечения проводов.

распаячные коробки (для скрытой/наружной установки) для размещения розеток и выключателей в стенах или на поверхности;трубы, короба для защиты электропроводки;ролики-изоляторы и скобы для крепления к поверхностям.Не знаете, как сделать заземление в гараже? – купите трехжильный кабель (фаза+ноль+заземление) и используйте в электромонтажных работах. В деревянных гаражах специалисты рекомендуют использовать изделия с резиновой изоляцией: АПРН, АППР, АНРТ, NYM. Проверенный вариант проводов для скрытого способа монтажа – в ПВХ-оболочке (алюминиевые, медные) или кабели АВВГ, ВВГ, NYM, которые можно уложить под слой штукатурки прямо в бороздки. Провода ПВ, ПВС и АПВ необходимо прокладывать в коробах или ПВХ-трубах.

Наружная электропроводкаВыполняется внешняя электропроводка гаража двумя способами: подземным, воздушным. Выбор оптимального способа электрификации зависит от близстоящих объектов и месторасположения постройки. Этот этап работ, включая определение лучшего способа наружной электропроводки, рекомендуется доверить квалифицированному электрику с допуском.

3,75 м и более над пешеходными зонами;6 м и более над проезжей частью;2,75 м возле гаража.Не знаете, как провести наружную проводку в гараже? – выберите один из проверенных способов ввода. При воздушном способе ввод можно организовать и через конструкцию стены, и через крышу. Предпочтительнее первый вариант, так как при вводе через крышу сложно изолировать отверстие в кровле и присутствует вероятность повреждения кабеля.Внешняя электропроводка гаража

]]>]]>Нормативная высота ввода составляет 2,75 м. Если высоты стен недостаточно, необходимо дополнительно установить прямую трубу – трубостойку, выполнить отверстия в стене под наклоном, уложить фарфоровые воронки и защитить кабель эластичным шлангом. Последний этап монтажа наружной электропроводки – подсоединить линию к распределительной коробке внутри гаража.

Способы электромонтажа внутри гаражаСпособ монтажа внутренней проводки выбирается на общих основаниях и зависит от материала конструкций. В бетонных и кирпичных постройках монтаж электрики внутри гаража чаще выполняется скрытым способом: кабель устанавливается до выполнения облицовочных работ в штробы – углубления в стенах. Борозды в стене можно сделать как «дедовским» способом, используя молоток и зубило, так и современным – при помощи электродрели. В каменном гараже можно выбрать открытый способ монтажа, хотя скрытый более безопасен.

Не знаете, как сделать проводку в гараже скрытым способом? – подготовьте штробы, уложите провода в борозды и зафиксируйте кабель пластиковыми хомутами или металлическими скрепками. Монтаж электрики внутри гаражаУпрощенный вариант монтажа – приклеить провода алебастром. Для надежной защиты скрытой электропроводки провода можно дополнительно изолировать в короб. Допускается укладка проводов в технические щели между плитами перекрытия, в пустотном полу, бороздки и существующие каналы между конструкциями. По окончании монтажа штробы и отверстия замуровывают, после чего поверхность подготавливается к отделке: наносится штукатурный слой, выравнивается.

Схема электропроводкиГотовая схема электропроводки в гараже – безошибочный вариант, который позволит грамотно выполнить монтаж проводов. В плане указывается нужное количество всех элементов, включая розетки и выключатели, обозначается месторасположение светильников, распределительной коробки, точек соединения проводов. Кроме того, в готовом плане указывается способ и последовательность подключения каждого элемента, включая лампы и выключатели.

1,5 м для выключателя;50-60 см для розеток.Готовую электрическую схему гаража необходимо перенести на стены и учесть, что розетки должны располагаться перед выключателем. При нанесении разметки можно использовать простой шнур или специальные рулетки с красителем и помнить, что все элементы обязательно соединять прямыми линиями, а повороты выполнять от распределительной коробки под прямым углом. Правильное расстояние проводки от потолка и трубопроводов – 10-15 см.

Электрификация своими рукамиПравильный монтаж электропроводки своими руками – это устройство трех жил: ноль, фаза, заземление. «Дедовский» вариант, когда для электромонтажных работ в гараже использовали ноль и фазу, не соответствует современным требованиям безопасности. Поэтому главное при выборе схемы – приобрести полный «набор» проводов, который спасет автолюбителя от поражения током и возможных неприятностей в аварийной ситуации.

Порядок работ:

Разметить маршрут проводки. При скрытом способе монтажа дополнительно подготовить штробы и гнезда.Подготовить провода – заготовить отрезки нужной длины с учетом припусков на скрутку.Уложить провода по маршруту, контролируя, чтобы выпущенных концов проводки было достаточно для соединений. Монтаж электропроводки своими руками Крепить провода можно при помощи гвоздей или жестяных скоб, соблюдая шаг точек крепления – 40 см.Установить распаячные коробки, гнезда и закрепить, используя алебастр или шурупы. При выполнении скрытой проводки необходимо «утопить» в предварительно выполненных отверстиях монтажные коробки и замазать алебастром.Соединить провода: между собой, с розетками, выключателями. Сначала необходимо освободить от изоляции свободные концы на 2-3 см, очистить поверхность жил от оксидной пленки ножом и скрутить пассатижами. Главное при соединении – проверить, чтобы жилы плотно прилегали.Защитить скрутки изолентой из ПВХ.Присоединить провода к зажимам приборов одним из способов: крючок, кольцо. Чтобы приборы не нагревались и не искрили, необходимо прочно прижать провод винтом.Установить освещение.При выборе алюминиевых проводов необходимо помнить, что изделия капризны, и скручивать без усилий, избегая вытягивания или излома. Кроме того, при выполнении электрификации гаража необходимо соблюдать ограничения: исключить соединение токопроводящих жил из разных металлов и избегать скрутки проводов различного сечения. Если соединения жил разного сечения неизбежно, то при монтаже необходимо использовать соединительные колодки.

Источники:

]]>http://garazhguru.ru/elektroprovodka-v-garazhe.html]]>

]]>http://svoygarazh.pp.ua/optimalnaya-provodka-v-garazhe.html]]>

]]>http://electrik.info/main/electrodom/512-kak-sdelat-elektroprovodku-v-ga...]]>

kazap.ru
