Калькулятор расчета объема ливневых стоков с пояснениями
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Ливневая канализация является обязательным атрибутом жилого участка, где владелец заботится об эффективном обустройстве придомовой территории. Талая и дождевая вода могут впитываться в землю очень долго, что способствует созданию заболоченных территорий. Также излишки воды разрушают дорожки, размывают участок и провоцируют появление эрозии и переувлажнение стен.
Устройство ливневой конструкции
Устройство ливневой канализации предполагает наличие целого набора разных элементов, которые отвечают за правильную работу системы и ее отдельных участков. Это трубы, коллекторы, дождеприемники и всевозможные колодцы. Параметры отдельных устройств должны соответствовать планируемому потреблению воды. Прежде, чем планировать устройство подобной системы, стоит воспользоваться калькулятором для расчета объема сточных вод.
Калькулятор объема сточных вод
Как проводится расчет?
Для создания проекта участка ливневки нужно заранее определить, какие объемы воды могут на него выпасть.

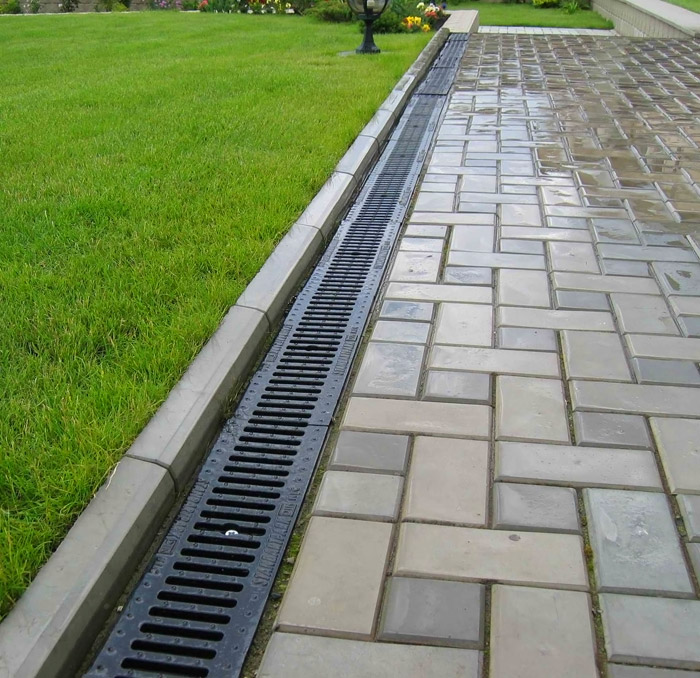

Ливневые стоки, оборудованные на дорожках
Отдельные участки связываются при помощи специальных магистралей и дождеприемников и выводятся к колодцам. Этот элемент системы обслуживает уже пару зон. В итоге колодцы выводятся к основному ливневому коллектору. Показатели, полученные на разных отдельных участках, складываются. При проведенных вычислениях учитывается каждый элемент набора воды.
Объем жидкости на каждом участке рассчитывается по этой формуле:
Qсб = q20*F*Y, где
Qсб – объем сбора жидкости на территории.
Q20— коэффициент, отображающий средние показатели осадков в конкретной области, в зависимости от климатических особенностей. Такие значения можно найти в специальных таблицах. Подобные значения используют в своей работе различные организации строительного профиля. Также, чтобы их узнать, стоит воспользоваться картой схемой.
F – площадь исследуемого участка, которая выражается в гектарах. При этом учитываются только горизонтальные поверхности. Чтобы вам было удобно считать, в калькулятор вы можете ввести показатели в квадратных метрах, а потом они автоматически переведутся в гектары.
Y – показатель, который учитывает, что часть воды самостоятельно впитывается в землю. Данное значение также можно посмотреть в таблице. Это стандартные данные, которые занесены в калькулятор.

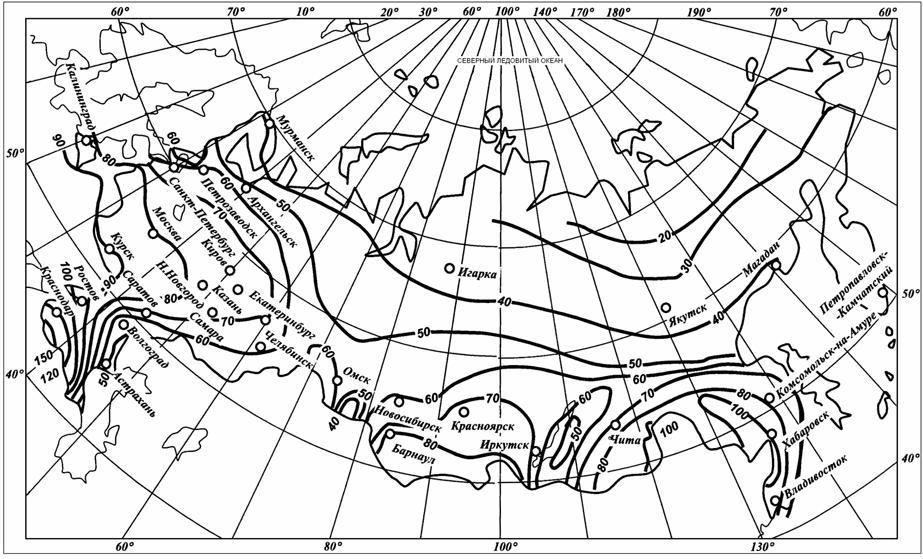

Карта интенсивности осадков
Итог предоставляется в трех величинах. Это кубометры в час, а также литры в секунду и в минуту.
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Загрузка...aquatic-home.ru
Пример гидравлического расчета ливневой (дождевой) канализации
Основные формулы применяемые по СНиП
Как правильно провести расчет регулирующей емкости для ливневой канализации, для этих целей рекомендуем использовать нормативный регламент, где приведена стандартная математическая формула расчёта. Для расчёта используем эту формулу:
Qr = q20·Ψ·F
Теперь подробно разберёмся со значением каждой позиции формулы для уклона ливневой канализации на 1 метр по СНИП.
- q20- параметр расчётный, определяющий интенсивность дождя в течение 20 минут появления природных осадков.
- Ψ- коэффициентная величина влияния влаги для определённой категории покрытия.
- F- фиксированная площадь поверхности. Измерение производится в квадратных метрах, или га.
В этом расчёте следует учитывать, что величина Ψ имеет непостоянный характер.
- Для любой кровли здания используется коэффициентный показатель К=1,0.
- Для асфальтного покрытия, применяем показатель К=0,95.
- Для материала бетона используем данные К=0,85.
- Для щебня и прочих сыпучих материалов, а также для грунта, используем коэффициент К=0,4.
Далее, в расчётной комбинации обязательно применяется поправка, которая указывает на определённые характеристики.
Q = Qr·β
Коэффициентный параметр β определяется по специальной таблице, которая указана в действующем СНиП.
| Значение, фиксированное коэффициента | β | 0,65 | 0,7 | 0,75 | 0,8 |
Далее в таблице имеется значение n- которое также имеет ряд характерностей. Ниже приведена таблица применения по регионам указанного коэффициента
| Побережье Баренцево моря и прочих море | 0,48 |
| Центр и Запад Рф | 0,48 |
| Уральский регион (западный склон) | 0,59 |
| Для Верхней волги и Дона | 0,57 |
| Для нижней волги | 0,66 |
| Средняя Сибирь | 0,47 |
| Восточная Сибирь | 0,52 |
| Западная часть Сибири | 0,58 |
| Алтайский регион | 0,48 |
| Побережья Охотского моря | 0,31 |
Для того чтобы провести расчет сечения лотка ливневой канализации, местности с уклоном в 1-3см на 1 погонный метр измеряемой длины, тогда коэффициент β, который используется в таблице потребуется незначительно увеличить на 15%. Если имеют все факты большого уклона местности, тогда данный параметр принимается по всем текущим расчётам равным 1.
