Как уменьшить большой расход газа котлом на отопление дома. Расход газа от температуры воды

5 мифов о газовых котлах

1. Расход газа зависит только от температуры нагрева теплоносителя и увеличивается вместе с повышением последней

Как экономить газ при газовом отоплении, пожалуй, самый популярный и насущный вопрос. На самом деле расход газа в котле зависит от необходимой температуры нагрева воды, но увеличение использования энергоносителя не происходит пропорционально. Если за единицу измерения взять произведение количества потребляемого газа и нагрева на 1 градус, то, по мере нагрева системы, это значение будет уменьшаться (удельное потребление энергии). Как экономить расход газа в газовом котле при отоплении личного дома или коттеджа долго объяснять с точки зрения физики, однако легко понять на таком примере: - на нагрев воды с 10 до 20 градусов уходит 15 кубометров газа; - расчетно получается, что газовое отопление на нагрев с 20 до 30 градусов сожжет более 15 кубометров; - в качестве парадокса: фактически, газовое отопление дома на нагрев с 10 до 30 градусов потребует менее 30 кубометров.

Как экономить газ при таких разночтениях в показателях зависит, преимущественно, от внешних факторов, учесть которые в каком-либо значительном объеме не удастся.

А отвечая на самый первый вопрос о зависимости – как экономить газ дома, получим, что расход газа на котле складывается из температуры нагрева воды и исправности автоматики, которая должна дозировать топливо в камере, не допуская перерасхода и неполного сгорания, и так в чистом виде экономим на отоплении.

2. Устанавливая котел заведомо большей мощности можно сэкономить на газе за счет более быстрого нагрева системы и более длительной циклической паузы

Используя котел большой мощности, экономия газа на отоплении нереальна, как не получится сделать паузу между процессами горения длиннее по очень простой причине – остывание воды происходит с одинаковой скоростью при прочих равных условиях. Что до экономии газа на нагреве – действительно, более интенсивный нагрев значительно сокращает время работы котла от паузы до паузы и экономит около 5-6% топлива. Но в момент старта котла с нулевой температурной отметки, экономия газа в частном доме вылетает в трубу, так как топлива понадобится на 16-19% больше, чем на котле соответствующей мощности.

Установка более мощного котла влечет проблемы с минимальным количеством теплоносителя в системе, отчего эффективность нагрева может пострадать, потому что, вместе с теплоносителем, придется разогревать еще и свой огромный теплообменник, теряя технологическое тепло через отходящие газы.

3. Настенные газовые котлы намного экономичнее напольных водогрейных агрегатов и, соответственно, менее мощные

Утверждение весьма сомнительно, хотя бы потому, что один и тот же производитель, заявляя одинаковые мощности для настенных и напольных видов котлов, будет огульно обманывать сам себя. А уж какой газовый котел экономичнее – вообще речи нет, потому что практически всё зависит от вполне конкретных условий эксплуатации. Единственное, что действительно можно утверждать наверняка, так это то, что настенные агрегаты имеют более мощную и продвинутую автоматику, встроенный циркуляционный насос и малые габариты. Но также и система с настенным котлом имеет, как правило, небольшой объем, отсюда и экономическая эффективность.

Как только Вы сделаете подключение к двухтрубной системе из металлических труб с широким кольцом – газ будет улетать даже быстрее, чем в напольном котле из-за относительно небольшой камеры сгорания. То есть, по сути, при одинаковых условиях эксплуатации напольные варианты даже предпочтительней, но только в угоду технической возможности установки. Так что: какой котел самый экономичный – тот, который полностью соответствует Вашим требованиям и максимально долго работает без ремонта.

4. Датчик тяги в газовых котлах является больным местом, поэтому провода можно соединить напрямую без опасения остановки агрегата

Надо понимать, что разъединенные провода на датчике не дадут котлу стартовать, а соединенные напрямую, они замыкают контакт на постоянную тягу, что делает сгорание газа в котле неэффективным из-за постоянно одинакового объема, который поступает в камеру. То есть, по сути, датчик тяги газового котла является одной из начальных причин экономии топлива (точнее – более рационального его использования).

Получается, что при максимальной температуре такое количество топлива оправдано, но чем ниже температура, тем более неполное сгорание топлива приводит к более существенным потерям на энергоносителе. Стоит добавить также, что полное сгорание топлива не может быть достигнуто при регулировке подачи топлива открытием/закрытием крана на гибкой подводке. Без автоматики проблемы не решить, а при любом перепаде давления в системе она отключит котел.

5. Все работы по установке, подключению и пуску котла в работу можно делать самому, а потом позвать газовиков, заплатить и отправить обратно, чтобы не топтались

Неверно в корне, потому, что ни один работник газовой службы, не проводивший пуск газового котла самостоятельно, в здравом уме не подпишется под тем, чего не видел и не знает. Тем более что любое ЧП для него сразу же обернется вполне реальным тюремным сроком. В России законодательно закреплено требование первого пуска за лицензированными газовыми компаниями, которые берут на себя ответственность за безаварийную эксплуатацию, гарантийное и постгарантийное обслуживание.

Лучше потратить деньги с умом, вызвав «Горгаз» на первый пуск газового котла, и прикупить две-три пары бахил, чтобы не натоптали. По крайней мере, Вы будете полностью уверены в исправности оборудования и его работоспособности.

Статьи по теме:Как выбрать систему отопления для своего домаДелаем выбор хорошего газового котла отопленияРоссийские и импортные газовые котлы отопления (обзор марок)Расчет газового котла для отопления загородного домаСистемы отопления с антифризом

domik-y-reki.ru

Как зависит расход топлива (газа) от объема воды в системе отопления?


	Предлагаю обсудить такую тему: как зависит расход топлива (газа) от объема воды системе отопления. Существует мнение, что с меньшим объемом воды, расход газа будет меньше.Мой кум в этом году даже сменил старые чугунные батареи и толстые стальные трубы новыми, с меньшим объемом воды. Я же сторонник версии: объем воды не влияет на расход газа, а зависит от теплопотерь строительной конструкции (стены, пол, потолок). А теплопотери прямо пропорционально зависят от разницы температур внутри помещения, и вне. По этому, старые чугунные батареи менять не собираюсь.
	АК: Я же сторонник версии: объем воды не влияет на расход газа, а зависит от теплопотерь строительной конструкции (стены, пол, потолок)И я такого мнения!
	Думаю, все зависит от наличия петли обратной связи по температуре.
	Естественно, в первом сообщении имелось в виду, что температура воздуха в помещении поддерживается постоянной в обоих случаях. Будет ли это электронный термостат, или человек, смотрящий на градусник – не важно.
	ИМХОСкорость потока в системе решает.С небольшой скоростью (циркуляция на конвекции) + приличный объём на подаче - получается больше газа на еденицу включения котла ибо до большей температуры надо разогревать воду в котле для сохранения потребительской температуры (в помещении).При принудительной циркуляции (насосом) и , как следствие объём воды на подаче становится не существенным , температура во всей системе стабильна, до меньших значений надо греть котёл - меньше расход газа. Ибо нет зон "аномально" высокой температуры - как следствие меньше потери. А просто занизив проходное сечение по всей системе - увеличивается сопротивление потоку. Последствия - см. вариант конвенции. При принудительной (и достаточной) циркуляции нельзя не согласится сАК: А теплопотери прямо пропорционально зависят от разницы температур внутри помещения, и вне.
	Согласен с Leha_old, не в объёме воды дело.Для повышения КПД надо чтобы вода в котле была похолоднее -- отбор тепла лучше, меньше летит в трубу. А какая минимальная температура может быть? Та, которая обеспечит заданную температуру в помещении. При этом больше влияет циркуляция, нежели объём. Ну и хорошая теплоотдача. Тут уж зависит от конструкции батарей. ЯТД, чугунные не самые плохие. У них большая площадь поверхности и щели для прохода воздуха широкие -- обеспечивается хорошая циркуляция воздуха. Для уменьшения объёма воды можно же батареи вообще не ставить -- просто трубу пустить. Но тогда и 100 градусов не хватит, чтобы помещение прогреть. Больше будет греться воздух на улице, чем в доме.
	Эта тема меня мучает уже недели 2.http://www.abitura.com/handbook/molecular_physics9.htmlЯ еще использую Джоуля-Ленца для нахождения электрического обогревателя. Короче говоря зависит сколько воды надо нагреть за какое время и при этом какое время требуется для радиации тепла в окружающею среду... Моя проблема:В системе содержится примерно 90 литра воды (плюс-минус 2 литра).Начальная температура 40 градусов, надо нагреть воду до 75 градусов (такая дельта в 35 градусов если вода в системе протекает со скростью 14 литров в минуту, при медленном прохождение дельта увеличивается (успевает остыть), при еще быстром протекании соответсвенно возвращается вода еще теплее). 1) Сколько энергии (в Ваттах) требуется для этого если вода протекает через теплообменник со скоростью 14 литра в минуту.КПД теплообменника 75%.2) найдите тепловой баланс для экономии электричества, т.е. соотношение потребляемой электроэнергии по отношению к скорости протекании воды через теплообменник учитывая требование "на выход 75 градусов". Скорость протекания воды можно изменять в широких пределах. Ответ на первый вопрос:cm(t2-t1)=I^2Rt4183x14x35=Xx60x=34161.с учетом КПД 45,548 ваттт.е. чтобы нагреть 14 литров за минуту с 40 до 75 градусов мне надо вложить 45,6 киловатт энергии!!! Правильно ли расчеты??1,5 литровый чайник в 2 киловатта за сколько вскипятит воду?(4183х1,5х80)/2000=251 секунд или чуть более 4 минут... так она и есть...
	Так начальник смылся делать на работе опять нечего…. Давайте посчитаем что ни будь и как ни будь…4136Дж/кгК это теплоёмкость воды. Если 90 литров остыло с 75 до 40градусов то вы передали в окружающую среду ххх Дж… В 90 литрах воды с 75 градусами находится 413690л75=27918000Дж. Теперь сколько тепла содержится в 90 литрах воды с температурой 40градусов 41369040=14889600Дж. Т.е. на нагрев помещения вы затратили 27918000-14889600=13028400Дж. Количества тепла отданное помещению можно было найти сразу 413690л(75-40)= 13028400Дж. Теперь скорость воды без учёта диаметра трубы ни чего нам не даёт, т.е. не зная диаметр трубы там где стоит циркуляционный насос нельзя определить какому фактическому объёму воды вы передали 13028400Дж. Gegi4: 1) Сколько энергии (в Ваттах) требуется для этого если вода протекает через теплообменник со скоростью 14 литра в минуту.КПД теплообменника 75%.Для определения электроэнергии затраченной на нагрев воды и переданной радиатором в окружающую среду, скорость воды не важна.Зная что 1Вт электроэнергии в каждую секунду равняется одному Дж можно посчитать электроэнергию затраченную для получения 13028400Дж. тепла. Т.е. допустим у вас для нагрева воды стоит тэн с электрической мощностью в 1000 Ват. Такой тэн каждую секунду будет переводить 1000Ват в 1000Дж, т.е. за какое-то время Х, вы затратите 13028400Дж и это время Х=13028400Дж/1000Ват=13028,4сек=3часа40мин.само собой чем выше мощность тэна тем меньше времени необходимо для выделения такого же количества тепла… Итого переводим в кВтчасы нужно мощность тэна перевести в кВт 1000Ват =1кВт и эти киловатты умножить на время в часах, т.е. вы затратите 3,4кВтчаса… Думаю интуитивно понятно что если взять тэн в 5000Вт, результат не изменится т.к. время нагрева уменьшится за счёт увеличения подводимой мощности.Теперь вы взяли КПД 75%. Итого вы при нагреве воды теряете 25% электроэнергии, т.е счётчик вам накрутит = 3,4кВтчаса 0,25+3,4кВтчаса =4,25кВтчаса. Логика простая и понятная, но мне не понятно что вы в конечном итоге хотите сделать? Если вы думаете что КПД в электронагревателях воды зависит от скорости воды то вы ошибаетесь. Т.к. тэн полностью контачит с теплоносителем и всё тепло которое выделяет тэн передается теплоносителю (воде). О каких потерях может идти речь? Если вы хотите делать автоматическую систему стабилизации температуры в помещении, то это совсем другой разговор…
	Link: Логика простая и понятная Но найденный результат не правильный т.к. не учтён фактический объём нагретой воды, и как следствие не правильно найдено количества тепла переданное в окружающую среду.Как говорится какой вопрос такой ответ. Но думаю логика при решении подобной задачи проста и понятна.
	АК: объем воды не влияет на расход газа, а зависит от теплопотерь строительной конструкции (стены, пол, потолок). Я тоже за данную версию.

pro-radio.ru

Расход газа в газовом котле: критерии потребления

27 февраля 2014

Газовый котел — это оптимальное оборудование, которое позволяет обеспечить не только бесперебойную подачу горячей воды и зимой, и в летний период, но и отопить частный дом, применяя для этого относительно недорогое топливо. Но при всей его небольшой цене и экономичном расходе, необходимо контролировать использование топлива. Потребление газа для котла — это важнейшая часть эксплуатации, которую надо взять под контроль.

Напольные котлы более экономичны и просты в эксплуатации, разобраться в них сможет даже новичок.

Выясним, от чего зависит расход газа для котлов, как производить расчеты, можно ли сократить расход и на сколько. При помощи простейших советов от наших специалистов вы узнаете, как сэкономить на потреблении газа, сделать систему отопления эффективной, удобной для домашнего использования.

Критерии потребления газа

Для оптимальной работы системы газового отопления частного дома необходимо контролировать расход газа.

Так от чего зависит потребление газа? Рассмотрим основные моменты, которые помогут узнать это:

В любой инструкции к котлу указывается значение расхода в кубических метрах. Но эта цифра показывает максимальный расход, то есть горелка должна быть включена на полную. Такой расход находится в прямой зависимости от того, какова мощность оборудования. Значит, при определении того, насколько расходуется топливо, учитываем мощность и тип оборудования, режим работы горелки для нагрева воды;
Площадь помещения.

При отапливания комнаты либо дома при помощи газового котла, расход топлива будет находиться в прямой зависимости от того, какова площадь жилья.

Но не всегда расход для маленького помещения означает экономию. Дело в том, что при большом количество окон, дверных проемов, количество газа для отопления возрастает, потому что потери тепла значительные;

На расход газа для обогрева большое влияние оказывает и то, насколько хорошо утеплены стены. Если были использованы современные качественные материалы, то и мощность отопительной системы может быть меньшая, то есть количество газа для нагрева теплоносителя будет намного ниже.
Качество газа. При низкой калорийности увеличивается расход. То есть при закупке газовой смеси для котла необходимо уделять внимание тому, какое качество вам предлагается. Во многих случаях лучше немного больше потратить на топливо, чем в два-три раза увеличивать расход при отоплении.

Особенности расчета

Газгольдер в системе газового отопления частного дома играет важную роль, косвенно влияя на расход топлива.

Расчет расхода топлива, который потребляет газовый котел, зависит от многих обстоятельств. Касается это не только использования, но и хранения, для чего рекомендуется ставить специальный газгольдер.

Для бытового использования надо учитывать назначение прибора, необходимую площадь для обогрева. Если допустить, что газовый котел будет отапливать помещение тридцать дней в месяц круглосуточно, то получить количество киловатт часов можно, перемножив все исходные данные (учитывая площадь комнаты). Теперь полученные данные надо поделить пополам, то есть получается месячный средний расход, который надо умножить на семь. Полученное значение и есть та цифра среднего потребления газа для конкретного дома.

Рассмотрим пример, как рассчитать потребление газа. Например, площадь дома составляет 100 кв. метров, для расчета одного квадрата необходим один киловатт тепловой энергии. То есть мощность котла для дома должна составлять 10 киловатт. Далее мощность котла надо умножить на количество дней в месяце: 10*30 =300, на количество часов в сутках 300*24 = 7200 киловатт в час. Полученное значение надо разделить пополам, то есть 7200/2=3600. В итоге 3600 киловатт в час — это искомое значение расхода для указанной площади.

Как сэкономить расход топлива?

При наличии в доме газовой колонки, газовой плиты и котла средней мощности устанавливать мембранный газовый счетчик.

Как правило, газ расходуется для приготовления пищи, отопления, получения горячей воды. Но количество топлива может быть значительным, часто возникает необходимость его сокращать. При использовании газового котла потребление газа можно сократить, сделав его более экономным. В первую очередь, это установка специальных счетчиков, которые помогут показать расход топлива. В данном случае можно наглядно видеть, на что и какие объемы были использованы.

Сегодня в продаже есть газовые счетчики нескольких типов: вихревые, турбинные, ротационные, диафрагменные (то есть мембранные). Выбор такого прибора учета зависит от того, какой именно газовый используется, в каких объемах и на какие цели будет потребляться газ. Например, для счетчика G1,6 пропускная способность составляет от 1,6 до 2,5 кубометров газовой смеси. Производители обычно указывают такие данные в техническом паспорте, что позволяет приобрести именно тот счетчик, который необходим в данных условиях.

Но кроме установки приборов учета есть и другие методы, как можно сэкономить расход газа для котла. Рассмотрим основные варианты:

При нагреве воды для душа необходимо помнить, что экономный, аккуратный расход значительно снизит не только потребление топлива, но и самой воды. В душе рекомендуется пользоваться экономными насадками, а при принятии ванны надо набирать ее не полностью, что позволит сократить время для нагрева, сделать расход более экономным.
При использовании котла для отопления следует ставить оптимальную температуру, которая создает комфортные условия. «Тропики» в домашних условиях только увеличивают расход газа, но реальной пользы при этом нет.
Стены необходимо утеплять. Это сократит теплопотери, сделает расход газа меньше.
Установка автоматической системы контроля, которая делает расход правильным и оптимальным.

Подобные термоголовки для отопительных батарей позволяют экономить до 20% топлива.

Для батарей отопления при установленном газовом котле рекомендуется ставить термоголовки, которые позволяют экономить примерно 15-20 процентов топлива. На обвязке для котла желательно поставить гидрострелку, использовать регулируемый насос и хронометрический термостат. Уже через месяц при подсчитывании количества потребления топлива, вы заметите, что расход стал намного меньше.

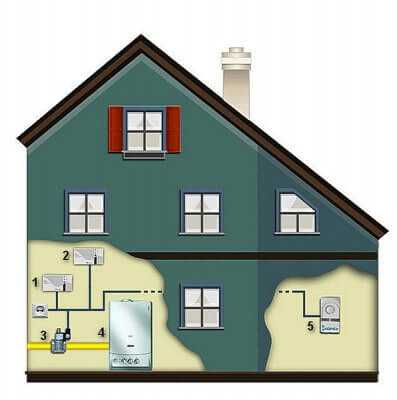

Для частного дома лучше всего установить специальную систему автоматики, которая позволяет при помощи удобных, современных датчиков не только контролировать, но при необходимости и снижать температуру. То есть вам нет необходимости обогревать и так теплое помещение при температуре на улице достаточно высокой. Такая автоматика позволяет регулировать расход, она включает и выключает газовый котел при необходимости.

Такие нехитрые советы помогут экономить примерно 20-25 процентов топлива. Сегодня это очень важно, так как цена на газ меньше не становится, а вот для обогрева дома — это единственный вариант, который отличается невысокой стоимостью и удобством.

http:

При использовании газового котла расход топлива намного меньше, чем при отоплении печью на твердом топливе либо при использовании электрических бойлеров. В данном случае цена на само топливо намного меньше, вода нагревается быстрее и только тогда, когда это необходимо. Но как проконтролировать потребление, свести к минимум его потребление? Все очень просто: необходимо установить счетчики, поставить автоматику на управление. Это значительно сэкономит семейные расходы.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Как уменьшить большой расход газа котлом на отопление дома

Еще статьи на эту тему:

Куда расходуется газ

Задачей системы отопления является поддержание комфортной температуры в доме. Для этого, тепловая энергия, которая выделяется при сгорании газа в котле, постоянно расходуется на компенсацию тепловых потерь дома.

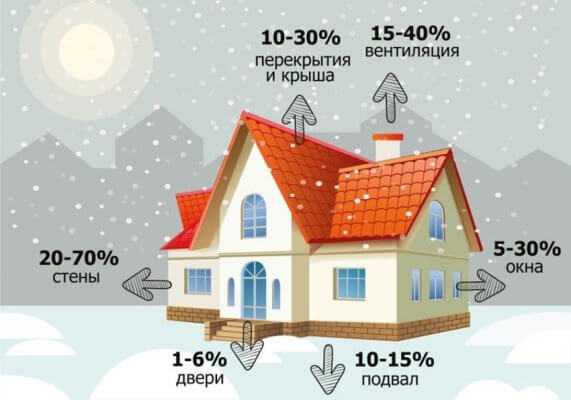

Газ расходуется на восполнение тепловых потерь в доме:

Тепловых потерь через ограждающие конструкции — стены, окна, двери, чердак, цоколь.
С воздухом, удаляемым через систему вентиляции.
Со стоками горячей воды в канализацию.
Потерь в самой системе отопления.

О том, как сократить потери тепла через ограждающие конструкции и систему вентиляции читайте на сайте в других статьях.

Читайте: «Как сделать дом теплым. Стоит ли строить энергосберегающий дом»

Как уменьшить большой расход газа и потери тепла, связанные с работой системы отопления

В этой статье рассмотрим вопросы, как сократить потери тепла, связанные с работой системы отопления. Как уменьшить большой расход газа котлом на отопление дома.

Отопительный котел в частном доме чаще всего служит источником тепловой энергии для двух потребителей тепла:

Системы отопления с водяным контуром.
Системы приготовления горячей воды, контура ГВС.

Об экономии газа в системе ГВС читайте: Горячее водоснабжение частного загородного дома

Потребление тепла системой отопления

Система отопления восполняет тепловые потери здания и поддерживает комфортную температуру воздуха в его помещениях. Потребителями тепла в системе отопления частного дома обычно бывают контуры с радиаторами и теплыми полами.

Система отопления потребляет тепловую энергию не круглый год, а только в отопительный период. Причем, количество потребляемой энергии непостоянно, а зависит от колебаний температуры наружного воздуха в отопительный сезон.

Тепловая энергия на отопление расходуется непрерывно, но количество потребленной энергии постоянно меняется. Максимальное количество потребляемой энергии может отличаться от минимального её расхода в десять раз и более.

Исходя из изложенного выше, идеальный источник тепловой энергии для системы отопления частного дома должен отвечать следующим требованиям:

Производить тепловую энергию постоянно, без перерывов.
Иметь максимальную производительность, достаточную для компенсации тепловых потерь дома в условиях самых низких температур наружного воздуха.
Иметь возможность регулирования количества производимой тепловой энергии от максимального значения до минимального, отличающегося в 10 раз и более.

Следует заметить, что идеальных отопительных котлов, отвечающих всем этим требованиям, в продаже Вы не найдете.

У меня расход газа большой, а у соседа меньше. Что делать?

Сравнивать свой расход газа, с тем, что говорит сосед, не стоит. Мало ли кто и что говорит. Чудес не бывает.

Вы сами подумайте, куда может уходить тепло, которое образуется в горелке котла при сгорании газа? Из котла тепло может уходить только в теплообменник и далее в отопительную систему, либо с дымовыми газами в трубу и на улицу.

Как можно сравнивать расход газа сегодня и вчера, если погода (температура, ветер) всегда разные?

Конструкции домов тоже разные. Может быть в вашем доме больше теплопотери, чем у соседа, например, из-за более тонкого слоя утеплителя на потолке. Вы сами видели толщину утеплителя у соседа?

Возможно у соседа работой котла управляет комнатный термостат и он держит в доме более низкую температуру в комнатах, чем вы?

Или у него по другому работает вентиляция.

Больше тепла уходит в трубу, если первичный теплообменник котла забит снаружи сажей, накипью и ржавчиной — внутри.

Причин может быть очень много. А скорее всего сосед просто хвастун и желает показать свое превосходство.

Чтобы уменьшить расход газа приходится действовать по многим направлениям, по крупицам сокращая расход.

Расход газа зависит от теплозащиты дома, от температуры на улице, от КПД котла, от точности поддержания температуры в помещении. Работа котла на минимальной мощности, цикличность работы — все это снижает КПД системы отопления.

Выбираем экономичный газовый котел

О минусах слишком мощного котла

Строительными правилами не рекомендуется установка котлов с полезной мощностью, которая значительно превышает мощность отопительной системы в доме или квартире.

Например, в сервисной инструкции двухконтурного котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3 кВт.) и 79,4% при работе с минимальной мощностью (8,5 кВт.) Представьте, как еще уменьшится КПД, если этому котлу придется работать с системой отопления мощностью, например 4 кВт.

Учтите, что отопительный котел в течении года большую часть времени работает с минимальной мощностью. Минимум 1/4 часть израсходованного на отопление газа будет буквально вылетать бесполезно в трубу. Это будет расплата за установку в доме двухконтурного котла — дешевого оборудования для отопления и ГВС.

Импульсный режим работы, тактование котла

Большая разница между мощностью газового котла и мощностью отопительных приборов, в числе прочих минусов, приводит к работе котла в импульсном режиме.

Избыточная цикличность, импульсивность работы или, как говорят в народе, «тактование котла» проявляется в том, что котел производит тепловой энергии в единицу времени больше, чем способен принять менее мощный отопительный контур. Поэтому, температура воды на выходе из котла быстро растет и он отключается раньше, не успев нагреть радиаторы.

Горелка котла после включения быстро отключается по достижении заданной температуры в прямой трубе на выходе из котла. Но радиаторы при этом остаются не прогретыми до этой заданной температуры — нагретая в котле вода просто не успевает дойти до отопительных приборов.

Через короткое время циркуляционный насос подает в теплообменник, оставшуюся прохладной воду из обратного трубопровода системы отопления и горелка снова включается. Далее все повторяется снова.

Размером пламени (мощностью горелки) в котле управляет электроника по сложному алгоритму, где учитывается и время от старта горелки, и величина температуры, и скорость изменения температуры в отопительном контуре, и разница температур в прямой и обратной трубе.

Всех тонкостей алгоритма регулирования я не знаю, но автоматика котла не обеспечивает его нормальную работу при мощности, ниже минимальной, которая указана в технической документации.

Тактование уменьшает срок службы котла и увеличивает расход газа

Любой человек, даже не будучи механиком и электриком, знает, что наиболее тяжелый режим работы для оборудования — это момент запуска, включения механического и электрического оборудования. В период пуска наблюдается наибольший износ, чаще всего происходят отказы в работе. Увеличение количества запусков в результате цикличности, больше всего съедает ресурс работы у весьма дорогостоящих частей котла — газового и трехходового клапанов, циркуляционного насоса, вентилятора отходящих газов.

Для зажигания в момент запуска, на горелку подается максимальное количество газа. Часть газа, до момента появления пламени, буквально улетает в трубу. Постоянное «перезажигание» горелки еще больше увеличивает расход газа и снижает КПД котла.

Работа в режиме «тактования» значительно уменьшает ресурс работы деталей котла, заметно снижает КПД.

Читайте: «Как устранить тактование двухконтурного газового котла»

Одноконтурный котел с бойлером ГВС вместо двухконтурного уменьшает расход газа

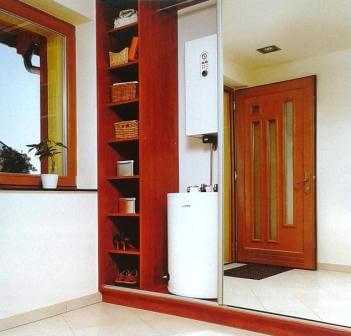

Настенный газовый котел с бойлером — оптимальный вариант для организации отопления и ГВС в доме или квартире.

Следует заметить, что двухконтурные газовые котлы имеют максимальную мощность более 23 кВт., а минимальную — более 8 кВт.

Двухконтурные котлы с минимальной мощностью менее 8 кВт. не производятся и не продаются. Производители котлов не рекомендуют и не гарантируют работу котла с мощностью, менее минимальной, указанной в инструкции.

При мощности отопительной системы менее 15 кВт. рекомендуется устанавливать котел в комплекте с бойлером ГВС на 60 — 120 литров. Наличие накопительного бойлера позволит установить одноконтурный отопительный котел меньшей максимальной мощности, менее 8 — 15 кВт. Такой котел сможет работать с минимальной мощностью 2,5 — 5 кВт. Котел в связке с бойлером будет работать с оптимальной мощностью и КПД, как в режиме отопления, так и ГВС.

Многие производители отопительного оборудования выпускают специальные комплекты, котел плюс встроенный или выносной бойлер, именно для таких случаев. Такой комплект оборудования обойдется дороже, но позволит обеспечить увеличенный ресурс работы оборудования, экономию газа и более комфортное пользование горячей водой.

Кстати, система — одноконтурный котел плюс бойлер, по сравнению с двухконтурным котлом, будет иметь указанные выше преимущества и при мощности отопительной системы более 15 кВт.

Газовый котел с открытой камерой сгорания экономит газ

Сравните КПД газовых котлов одной и той же мощности и марки, но с разными типами камеры сгорания, с открытой камерой сгорания (атмо) и с закрытой (турбо). Обнаружите, что котлы атмо имеют более высокий КПД, чем турбо.

В котлах турбо, в результате постоянной работы вентилятора, через камеру сгорания и далее в трубу, уходит избыточное количество воздуха. А с воздухом теряется тепло и увеличивается расход газа.

Кроме того, в котлах турбо дополнительно имеем расход электроэнергии на работу вентилятора в системе дымоудаления.

В частном доме выгодно заранее, на стадии строительства, предусматривать устройство дымохода для газового котла атмо с открытой камерой сгорания.

Для увеличения КПД котлов турбо, некоторые производители оснащают котел модулируемой системой турбонаддува. Вентилятор такого котла изменяет скорость вращения по сигналу датчика. В результате в камеру сгорания подается ровно столько воздуха, сколько необходимо для сгорания подаваемого в горелку количества газа. Отсутствие недостатка или избытка воздуха для горения сводит к минимуму потери тепла и газа через систему дымоудаления. Модулируемым турбонаддувом обычно оснащаются котлы люксовой категории.

Правильный подвод воздуха и отвод дыма уменьшает расход газа

Для сжигания 1 м3 газа требуется ~12÷14 м3 воздуха? Например, котлу мощностью 18 кВт при номинальном расходе газа 1,93 м3 / ч на горение требуется воздуха ~ 25 м3 / ч !

В режиме нехватки воздуха для горения происходит не полное сгорание газовоздушной смеси. Такой режим приводит к резкому уменьшению количества теплоты, выделяющейся при горении, и к интенсивному образованию сажи. Сажа оседает на теплообменнике и способна в короткое время полностью забить просветы между пластинами оребрения теплообменника.

Неполное сгорание газа сокращает выделение тепла, а загрязнение теплообменника сажей затрудняет передачу тепла от сгоревшего газа к отопительной воде в нем. Все это приводит к увеличению потребления газа котлом.

Избыток воздуха, проходящего через горелку котла, бесполезно забирает с собой и уносит в дымовую трубу часть тепла, что тоже увеличивает расход газа.

В целях сокращения расхода газа, необходимо обеспечить подачу в котел оптимального количества воздуха для горения.

Для экономии газа важно

Правильно сделать систему подвода/отвода воздуха и дыма, а также своевременно выполнять работы по её обслуживанию.

Дефекты системы могут длительное время оставаться незаметными для хозяев, но все это время будут увеличивать расход газа.

При эксплуатации отопления необходимо ежегодно, до начала отопительного сезона, выполнять:

Чистку теплообменника котла от сажи.
Контролировать исправность и устранять дефекты системы подачи воздуха и отвода дымовых газов котла.

Проверьте дымовую трубу на плотность швов и стыков, на соответствие рекомендациям производителя котла её длины и диаметра, на отсутствие препятствий в дымовом канале (засорение, обледенение), на задувание и подпор тяги ветром (на расположение оголовка дымовой трубы относительно крыши).

Проверьте свободное поступление воздуха к горелке котла.

На горелке котла при дефиците воздуха пламя приобретает красновато-желтый цвет.

Для настройки и контроля работы горелки и газоотводящего тракта котла удобно ориентироваться на показания газоанализатора, измеряющего избыток воздуха в продуктах сгорания работающего на максимальной мощности котла.

Оптимальные параметры сгорания достигаются при значениях коэффициента избытка воздуха около 1,7-1,8. Значения коэффициента избытка воздуха более 1,8 указывают на то, что через котел протекает избыточное количество воздуха.

Правильные поддувало и дымоход газового котла атмо

Газовый котел с открытой камерой сгорания — атмо, забирает воздух для горения непосредственно из помещения, в котором установлен. Воздух в камеру сгорания котла засасывается за счет разряжения, создаваемого силой тяги в дымовой трубе. Чем хуже тяга в трубе, тем меньше поступает воздуха к горелке.

Газовые котлы с открытой камерой сгорания и естественным дымоудалением снабжены термостатом контроля за выходом дымовых газов в помещение. Термостат выключает котел в случае, когда продукты сгорания начинают поступать в помещение в результате недостаточной тяги в дымоходе.

При срабатывании термостата котел будет заблокирован с выводом соответствующего сигнала об ошибке (см. указания для соответствующей модели котла). Ручная разблокировка котла должна производится не ранее чем через 10 мин., когда термостат остынет.

В помещение, в котором установлен котел, необходимо обеспечить постоянный приток воздуха. Основными потребителями воздуха являются вытяжной канал вентиляции помещения и горелка газового котла атмо, забирающая воздух для горения непосредственно из помещения.

Различают приток воздуха НЕПОСРЕДСТВЕННЫЙ (через приточные отверстия с улицы) и КОСВЕННЫЙ (через приточные отверстия из соседнего помещения).

Для обеспечения достаточного количества воздуха для горения, системы притока должны быть выполнены по определенным правилам.

Непосредственный приток воздуха с улицы выполняется, если котел установлен в отдельном изолированном помещении. В помещении котельной, где установлен котел атмо, должно быть приточное отверстие с улицы площадью минимум 8 см2 на каждый 1 кВт мощности котла. Но в любом случае, площадь отверстия должна быть не меньше 200 см2 . Отверстие размещают в наружной стене или уличной двери.

Приточное отверстие в котельную с улицы должно находиться как можно ниже, на высоте не более 300 мм. от уровня пола. Это обязательное условие при работе котла на сжиженном газе. Если используется природный газ и отсутствует возможность разместить отверстие вблизи пола в нижней зоне помещения, то его можно сделать выше, но полезная площадь должна быть увеличена примерно на 30÷50%.

На отверстии должна быть установлена решетка, не снижающая его полезной площади.

Косвенный приток воздуха из соседнего помещения может быть выполнен для газового котла атмо с максимальной мощностью не более 30 кВт. , когда котел устанавливается в хозяйственном помещении дома.

В этом случае для горения используется воздух, который поступает в дом через систему общей вентиляции здания. А дымовая труба котла, вместе с удалением дыма, выполняет роль дополнительного вытяжного канала вентиляции, усиливающего обмен воздуха в доме во время работы котла.

Для притока воздуха в помещение с котлом, из соседнего помещения (коридора, холла) устраивают приточное вентиляционное отверстие. Площадь отверстия должна определяться из расчета 30 см2 на 1 кВт мощности котла. Это может быть вентрешетка в стене или в двери, или просто щель под дверью.

Категорически недопустимо устанавливать котел с открытой камерой сгорания в помещении, где может возникнуть разряжение в результате работы устройств принудительной вентиляции — канальных вентиляторов, кухонных вытяжек. Работа таких устройств может привести к дефициту воздуха для горения, к появлению в дымовой трубе обратной тяги и к остановке котла.

Проверьте, правильно ли организован приток свежего воздуха в дом для системы вентиляции. Этот воздух используется и для горения газа в котле атмо.

Читайте: Естественная вентиляция в частном доме.

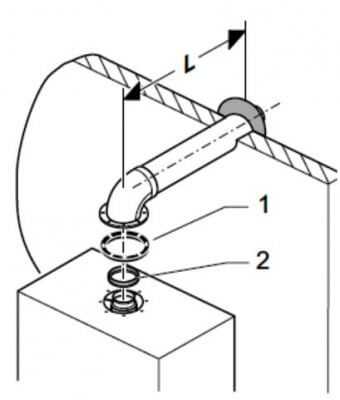

Дымоход котла с открытой камерой сгорания.Котлы с открытой камерой сгорания должны присоединяться к имеющемуся в здании дымоходу с естественной тягой.

Производитель котла, как правило, указывает требования к дымоходу в прилагаемой к котлу инструкции.

Дымовая труба котла атмо должна удовлетворять следующим основным требованиям:

Площадь сечения дымового канала должна быть не менее площади выходного патрубка котла.
Тяга в дымоходе должна находиться в пределах от 2 Па до 30 Па;
Дымовая труба должна быть надлежащим образом теплоизолирована для предотвращения чрезмерного охлаждения дымовых газов. Снижение температуры газов в трубе приводит к ухудшению тяги, а значит и к снижению количества воздуха, поступающего к горелке котла, а также к увеличению количества конденсата, выпадающего из дымовых газов. Увеличивается риск недостатка воздуха для горения газа, образования ледяных пробок и наледи в трубе.
Должен быть предусмотрен сбор и слив конденсата из дымовой трубы.
Оголовок дымовой трубы должен находиться вне зоны ветрового подпора.

Читайте: Как правильно сделать дымоход для котла в частном доме.

Правильный подвод воздуха и отвод дыма в котлах турбо

Отвод продуктов сгорания газа из закрытой камеры сгорания котла турбо осуществляется принудительно, вентилятором-дымососом в дымоход. Подвод воздуха к камере сгорания производится с улицы по воздуховоду, за счет разряжения, создаваемого работающим вентилятором.

Газовые котлы с закрытой камерой сгорания и принудительным дымоудалением снабжены датчиком давления, который срабатывает в случае, когда прекращается нормальное дымоудаление и подвод воздуха для горения, при нарушениях в работе вентилятора.

Система дымо- воздуховодов котла проводится вверх, через крышу, или горизонтально, через наружную стену помещения, в котором установлен котел.

Производители котлов турбо рекомендуют для устройства системы дымо-/воздуховодов выбирать одну из двух принципиальных схем:– Концентрической коаксиальной системы “труба в трубе” , где отвод продуктов сгорания осуществляется по внутренней металлической трубе, проходящей внутри другой трубы большего диаметра. Приток воздуха для горения при этом осуществляется через кольцевой зазор между трубами.– Раздельной системы труб, где отвод продуктов сгорания осуществляется по одной трубе, а приток с улицы воздуха для горения осуществляется по другой отдельной трубе.

Требования к устройству системы дымо- воздуховодов изложены в инструкции по монтажу и эксплуатации котла.

Не превышайте максимально возможную длину системы дымо-/воздуховодов. При слишком длинной системе дымо-/воздуховодов или слишком большом количестве поворотов общее аэродинамическое сопротивление системы дымо-/воздуховодов окажется слишком большим. Вентилятор не сможет подать в горелку необходимое количество воздуха.

Участки дымохода с наружной стороны здания или проходящие внутри неотапливаемого помещения длиной более 1 м., должны быть теплоизолированы. Это уменьшит образование конденсата в трубах.

На вертикальных участках дымохода необходимо установить конденсатоотводчик – уловитель образующегося в дымоходе конденсата, с отводом конденсата в канализацию. Горизонтальные участи труб для отвода дымовых газов и подвода воздуха для горения необходимо прокладывать с уклоном 1 -2 % в сторону от котла.

Дросселирующая вставка в дымоход экономит газ

Коаксиальный дымо- воздуховод газового котла. L — смотри инструкцию. 1 и 2 — дросселирующие вставки препятствуют подаче в горелку избытка воздуха.

При небольшой длине дымо-/воздуховодов аэродинамическое сопротивление системы будет мало. В результате, количество засасываемого вентилятором в горелку воздуха может оказаться избыточным.

Для увеличения аэродинамического сопротивления системы и уменьшения количества подаваемого в горелку воздуха, в котлах турбо необходимо устанавливать дросселирующую вставку — диафрагму, диффузор. Кроме того, дросселирующая вставка уменьшает воздействие ветра на работу горелки через систему дымоудаления.

В каких случаях устанавливать и какого размера должна быть вставка, указано в инструкции производителя котла.

Дросселирующую вставку можно использовать для настройки оптимальной подачи воздуха и в других случаях.

Если взять напрокат газоанализатор, измеряющий избыток воздуха в продуктах сгорания работающего на максимальной мощности котла, то можно подбором дросселирующей вставки добиться подачи в котел оптимального количества воздуха.

Правильная установка дросселирующей вставки экономит газ.

Сигнализаторы загазованности экономят газ

Система автоматического контроля загазованности и защиты от утечек газа в котельной частного дома: 1— сигнализатор загазованности по угарному газу; 2 — сигнализатор по природному газу; 3 — запорный клапан на газопроводе; 4 — газовый котел; 5 — извещатель в доме, оповещает жителей дома светом и звуком.

С 2016 года строительные правила (пункт 6.5.7 СП 60.13330.2016) требуют в помещениях новых жилых домов и квартир, в которых расположены газовые котлы, водогрейные колонки, кухонные плиты и другое газовое оборудование, устанавливать сигнализаторы загазованности по метану и оксиду углерода (угарный газ, СО). Для уже построенных зданий это требование можно рассматривать как рекомендацию.

Сигнализатор загазованности по метану служит датчиком утечки из газового оборудования бытового природного или сжиженного газа. Сигнализатор по оксиду углерода срабатывает в случае нарушений в работе системы дымоотвода и поступления дымовых газов в помещение. Установка сигнализаторов позволяет вовремя заметить утечку газа и нарушения в работе тракта дымоудаления котла.

Датчики загазованности должны срабатывать при достижении концентрации газа в помещении, равной 10% НКПРП (нижний концентрационный предел распространения пламени) природного газа и содержании в воздухе СО более 20 мг/м3. Сигнализаторы загазованности должны управлять быстродействующими запорными клапанами, установленными на вводе газа в помещение и отключающими подачу газа по сигналу датчика загазованности.

Системы контроля загазованности помещений с автоматическим отключением подачи газа в жилых зданиях следует предусматривать при установке газового оборудования независимо от его места установки и мощности.

Читайте: «Как правильно установить сигнализатор загазованности в доме».

Фильтр на обратной трубе отопительной системы сокращает расход газа

Использование котла с системой отопления, теплоноситель которой загрязнен механически (шлам, грязь, остатки монтажного материала) может привести к выпадению отложений грязи, частиц ржавчины и накипи на внутренней поверхности теплообменника. Это приводит к нарушениям процесса теплопередачи, и, как следствие, к увеличению расхода газа. Кроме того, имеет место перегрев трубок теплообменника и, в результате, преждевременный выход теплообменника из строя.

После монтажа или ремонта системы отопления рекомендуется промывка системы отопления с использованием специальных химических средств и последующим введением ингибитора коррозии.

Стальные трубопроводы и радиаторы системы отопления лучше заменить на новые, не подверженные коррозии.

Не рекомендуется сливать воду из системы отопления и оставлять её на длительное время без воды. Стальные детали системы без воды изнутри интенсивно ржавеют. Свежая вода, залитая в систему, содержит кислород, который добавит свою порцию коррозии.

Стенки обычных пластмассовых водопроводных труб газопроницаемы. Отопительная вода в таких трубах постоянно насыщается кислородом из воздуха. Поэтому, в системах отопления рекомендуется использовать специальные пластмассовые трубы с защитным газонепроницаемым слоем (металлопластиковые и др.). Полимерные трубы, применяемые в системах отопления должны иметь кислородопроницаемость не более 0,1 г/(м3·сут).

Шлам, грязь, продукты коррозии попадают в отопительную воду при монтаже, ремонте, заполнении водой отопительной системы, а также образуются там постоянно в процессе эксплуатации.

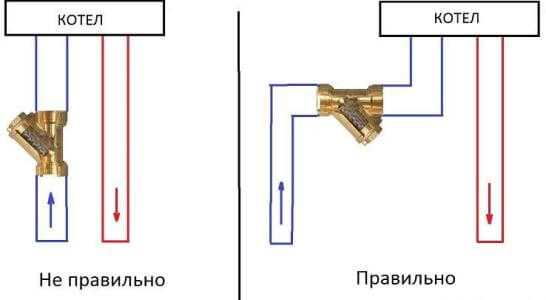

Для защиты деталей котла от грязи, на обратной трубе системы отопления перед котлом, обязательно устанавливают фильтр маханической очистки.

Фильтр ФММ (фильтр магнитно-сетчатый муфтовый). Фильтр устанавливается на входе отопительной воды в котел, на трубопроводе крышкой вниз горизонтально таким образом, чтобы направление потока жидкости соответствовало стрелке на корпусе фильтра. Перед и после фильтра рекомендуется установка запорной арматуры, что позволит очищать фильтр без слива отопительной воды.

Внутри корпуса фильтра ФММ установлены сетка и магнитная система. Сетка из нержавеющей стали с размерами ячейки 0,5*0,5 мм служит для улавливания из потока протекающей жидкости механических частиц. Магнитная система предназначена для улавливания мелких ферромагнитных включений (ржавчины).

Для полной очистки фильтра ФММ необходимо снять крышку, извлечь сетку и магнитную систему. При последующей установке крышки рекомендуется использовать новую прокладку. Очистку фильтра рекомендуется проводить ежегодно, при техническом обслуживании котла.

В продаже бывают другие, внешне похожие фильтры, без магнитной системы и(или) с большим размером ячеек сетки. Не ошибитесь с выбором.

Некоторые модели котлов имеют встроенный сетчатый фильтр на входе отопительной воды в котел. На обратном трубопроводе системы отопления, перед котлом, рекомендуется дополнительно устанавливать фильтр, очищать который удобнее, чем встроенный.

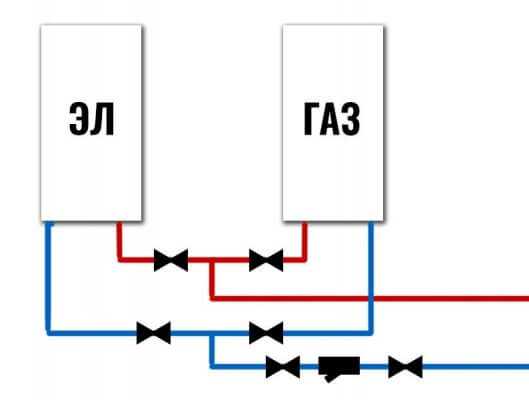

Два котла вместо одного сокращают расход газа

Каждый из котлов отопления имеет мощность меньше расчетной для дома. Большую часть отопительного сезона работает один котел (газовый) в режиме с более высоким КПД. Электрический котел резервирует работу газового и дополняет мощность газового котла в морозы.

При работе на минимальной мощности КПД котла снижается. Некоторые хозяева считают выгодным ставить два котла. Например, вместо одного 30 кВт. ставят один 20 кВт и второй 10 кВт. Большую часть отопительного сезона работает один котел, оба включают только в самые морозы. Тем самым, весь отопительный сезон обеспечивается работа котла с более высоким КПД.

Кроме того, котлы резервируют друг друга. Котел имеет свойство выходить из строя в самый неподходящий момент, в выходной день или в морозы, или когда хозяев нет дома. С целью резервирования по подаче газа, котел меньшей мощности иногда выбирают на другом виде топлива. Такой котел включают на короткое время, только в морозы или на время ремонта другого котла. Поэтому, резервный котел может работать на более дорогом виде топлива.

В морозы один резервный котел не сможет обеспечить тепловой комфорт в доме. Но замерзнуть не даст. Можно потерпеть, учитывая, что такое совпадение случается не каждый год.

Самый эффективный способ сократить расход газа на отопление

Продолжение на следующей странице 2:

Читать страницу: Страница 1, Страница 2

Еще статьи на эту тему

domekonom.su

10.7. Измерение расхода газа

Регулирование расхода газа значительно сложнее регулирования расхода жидкости. При любом способе измерения газ сначала полностью очищают от примеси аэрозоля , поскольку ни одна система измерения расхода газа не будет надежно работать с загрязненной газовой фазой.

Для определения расхода газа используют следующие приборы: реометры, ротаметры, маностат-реометры и др. Можно применять и простой газометр, если его предварительно прокалибровать, приклеив снаружи сосуда полоску миллиметровой бумаги с указанием объема газа, поступающего в газометр в единицу времени.

Чаще всего применяют реометры со сменным капилляром или диафрагмой и ротаметры.

Реометры. В капиллярных реометрах капилляр 1 (рис. 254,о) всегда прокалиброван для конкретного газа и определенной манометрической жидкости 3. Поэтому каждый капилляр имеет свою шкалу 4, на которой указаны составы газа и манометрической жидкости.

Манометрической жидкостью может быть подкрашенная вода, вазелиновое или парафиновое масло, чистый керосин, ртуть, серная кислота. Чтобы капилляр обеспечивал прямолинейную зависимость скорости газа от разности его давлений Д° и после капилляра, длину последнего делают в сто раз больно диаметра.

Рис. 254. Реометры: капиллярный (а), со сменными капиллярами (б) и диафрагменный (в)

Наиболее удобен в использовании реометр со сменными капиллярами 1. укрепленными в резиновой пробке или при помoщи шлифов (рис. 254,6) и закрытые съемной головкой 5 с пришлифованным отверстием. Такое устройство позволяет легко очищать капилляры в случае их загрязнения. В нижнем изгибе манометрической трубки 3 часто делают сужение 8, сдерживающее движение жидкости и позволяющее брать более точные отсчеты при периодическом колебании расхода газа. Иногда у реометров капилляр закрепляют на манометрической трубке обрезками резинового шланга. Применения таких реометров следует избегать, поскольку замена капилляров в них затруднительна и заканчивается часто поломкой реометра (концы капилляров должны подходить вплотную к трубкам реометра).

Шкала каждого реометра проградуирована в единицах объема газа, проходящего через капилляр в единицу времени (л/ч, л/мин, мл/с, мл/мин и т. д.). Чтобы измерение расхода газа реометром было правильным, поток газа не должен быть пульсирующим, а перепад давления в реометре не должен превышать 4-104 Па, или 300 мм вод. ст. В этом случае относительная погрешность измерения составляет около 1%.

Если реометр, откалиброванный для одного газа, нужно использовать для определения расхода другого газа, то полученное значение расхода V, (мл/мин) пересчитывают, используя соотношение

(10.13)

где V2 - расход нового, газа, мл/мин. с плотностью p2. г/см*; р1 - плотность газа по которому проводили градуировку реометра.

При таком пересчете плотности двух газов должны относиться к давлению 1 атм (101325 Па/ и одной и той же температуре (20 или 25 °С).

Рис. 255. Реометры с резиновой трубкой и поплавком (а) и реометр-клапан (6)

Полученные показания реометров пересчитывают также в том случае, когда давление и температура газа резко отличается от значений, при которых происходила калибровка реометра. Для такого пересчета применяют соотношение

(10.14)

где V2 - расход газа, мл/мин, при давлении p2, торр. и температуре Ti, К; V1 -расход газа по показанию реометра, откалибропанного при давлении р{ и температуре T1

Давление p2 определяют по показаниям манометра (р) перса реометром и барометра, дающего атмосферное давление Pатм

Реометры с диафрагмой б (рис. 254,а) позволяют пропускать газ с большей скоростью - от нескольких литров до десятков литров газа в минуту, но они менее точны, чем капиллярные реометры. Имеющиеся в манометрической трубке расширения 3 предназначены для выравнивания давления до и после диафрагмы и уменьшения колебаний манометрической жидкости.

Проградуированы такие реометры обычно в л/мин. Вместо диафрагмы иногда- применяют трубки со вставками из пористого стекла или трубки с тампоном из стеклянной или полимерной ваты. Если пористая вставка или тампон засоряются, надо готовить новую вставку или тампон и снова калибровать реометр.

Реометр с резиновой трубкой и поплавком. Прибор представляет собой совмещение реометра с регулятором давления газа Функции капилляра в нем выполняет резиновая трубка 2 (рис.,с-255,я) с толстыми стенками, но узким проходом или с тонкими стенками, но с зажимом Гофмана (см. рис. 37,о), сжимающим трубку до определенного внутреннего зазора.

Рис..256. Реометр-маностат (а) и реометр-распределитель (б). Ротаметр (в)

В сосуде 4, наполненном ртутью или другой жидкостью с высокой плотностью, плавает железный поплавок 5, запирающий выход газа. Поплавок прижимается к трубке 3 ртутью, находящейся в сосуде 4 под давлением газа в трубке 1. Диаметр трубки 3 делают большим, чтобы влияние давления газа на поплавок было значительным. Шкала 6 проградуирована в мл/мин. Определение расхода газа в таком реометре не очень точное, хотя разность давлений до и после резиновой трубки остается приблизительно постоянной.

Реометр-клапан. Такой прибор также совмещает в себе функции реометра и регулятора давления газа. Он имеет помимо капилляра 2 (рис. 255,6) еще и пластинку из пористого стекла б, приваренную к щели в трубке левого колена реометра. Газ по трубке 1 поступает в реометр и распределяется между левым коленом и капилляром 2. Когда давление газа перед реометром возрастает, уровень ртути в левом колене понижается, и обнажается часть щели перед пористой пластинкой, пропускающей избыток газа в атмосферу через трубку 4. Поэтому разность давлений перед капилляром и за ним остается почти постоянной. Наибольшая чувствительность у такого реометра достигается в том случае, когда трубка с пористой пластинкой имеет уклон 1° к горизонту. Однако стабильность показаний при этом падает.

Расход газа, например азота, определяемый таким реометром, Колеблется от 10 до 1000 мл/мин при диаметре сосуда 3, равном 80 мм, и диаметре левого колена 8 мм.

Реометр-маностат. Прибор объединяет капиллярный реометр 4 (рис. 256,л) со шкалой 5 и маностат 3. Поток газа вначале грубо регулируют краном 1, чтобы его расход несколько предал необходимый, а более тонкую регулировку проводят краном 2 по показанию реометра 4. Избыток газа удаляется через маностат 3. Равномерность дозировки таким прибором до-вольно высокая.

Недостаток прибора - потеря газа через маностат. Кроме того, колебания давления в системе, потребляют газ, сильно влияют на его расход. Поэтому прибор подобного типа пригоден лишь для систем с мало изменяющимся давлением газа.

Реометр-распределитель. Для уменьшения влияния колебаний давления в системе на определение расхода газа применяют устройство, состоящее из колбы Бунзена с манометрической жидкостью 7 (см. капиллярные реометры), трубки 5 с отростком 3 (рис. 256,6), капиллярного реометра 2 и распределительной трубки с краном 1.

Расход газа, подводимого к этому устройству, сначала регулируют краном 1. Затем газ распределяется между колбой Бунзена и трубкой 4, в результате чего возникает гидростатическое давление h2.

Увеличение давления перед капилляром реометра вызывает увеличение разности h2 - h3 уровней гидростатического давления, которую должен преодолеть газ. При изменении начальной высоты Ло жидкости в сосуде 7 и трубке 5 до h2 процентное изменение а расхода газа будет равно

(10.15)

где ΔS - отношение диаметров трубки 5 и сосуда 7 на уровне поверхности жидкости .

При значении ΔS = 0,01, чего добиться не трудно, 50%-е колебание давления перед реометром вызовет всего 1%-е изменение расхода газа.

Ротаметры. . Газовые ротаметры имеют такое же устройство. Они представляют собой конические трубки с поплавком. При прохождении газа через трубку снизу вверх поплавок поднимается по трубке силой давления газа на такую высоту, которая соответствует скорости потока, а следовательно, и расходу газа в единицу времени. Газовые ротаметры применяют, как правило, для измерения больших расходов, достигающих сотен литров в минуту.

Для небольших расходов газа пригоден ротаметр, приведенный на рис. 256,е. В стеклянной трубке 1, проградуированном на расход, измеряемый в мл/мин или л/ч, перемешается стеклянный стержень 3 с двумя тонкостенными стеклянными поплавками 2 и 4. Массу поплавков и стержня подбирают так чтобы поплавок 4 при погружении в жидкость б находился плавающем состоянии и в отсутствие расхода газа верхняя кромка поплавка 2 была бы расположена в нижней части шкал против нулевой се отметки.

При воздействии потока газа на поплавок 2 стержень с поплавками поднимается вверх.

Нижний поплавок представляет собой стеклянный шарик с грузом 5 (мелкие дробинки из стекла или металла).

Калибровка реометров и ротаметров. Реометры и ротаметры калибруют несколькими способами. По одному из них поток газа, которым калибруют реометр, например поток азота из баллона, сначала грубо регулируют краном 1 (рис. 257,а) и более точно при помощи маностата 2 . Показания реометра 3 в виде разности уровней жидкости Л, измеренной в деяниях миллиметровой шкалы 4, сопоставляют с расходом газа По Данным газовых часов 5. Преимущество этого способа калиб-Р°вки состоит в том, что газ не насыщается водяным паром.

Другие части:

10.7. Измерение расхода газа. Часть 1

10.7. Измерение расхода газа. Часть 2

К оглавлению

www.himikatus.ru

Каков принцип регулировки температуры в газовом водонагревателе?

термопара, открывает и закрывает газ клапан

вы выставляете температуру для вас комфорную. (двумя ручками) нагреватель автоматический её поддерживает (независимо от давления воды газа. ) пользватся хол. подмесом нерекомендуется (погаснет колонка. ) одна пруба и нагрев и подмес. -------ручка рег. газ. ---не для (экокономии) ---

В газовых колонках вентилем осуществляется регулировка газа, объем воды никак не регулируется, для своего дома по возможности желательно поставить ёмкостный водонагреватель, тогда при одновременном использовании нескольких приборов температура ГВ не изменится. Удачи!

я тоже так и не уловила за счет чего идет регулировка температуры воды, при этом расход газа остается неизменным, наверное неохота разбираться :))))

touch.otvet.mail.ru

Повышение - температура - питательная вода

Cтраница 2

При недостаточно глубокой термической деаэрации питательной воды на входных участках экономайзеров наблюдается появление язвенной коррозии вследствие выделения кислорода из-за повышения температуры питательной воды. Язвенная коррозия появляется также в застойных участках питательного тракта. [16]

С другой стороны, реет расхода пара турбинной установкой связан с увеличением паропроизводитель-ности и стоимости к о т л о а г р е г а - т а, питательных насосов и соединительных пароводяных магистралей между котлом и турбиной. Повышение температуры питательной воды связано с уменьшением размеров экономайзера, что во избежание увеличения потерь тепла с уходящнми газами требует увеличения степени подогрева воздуха и р а з-м е р о в в о з д у х о п о д о г р е в а т е-л я. Все эти факторы приводят к необходимости выполнения наряду с теплоэнергетическими также и т е х н и к о - э к о н о м и ч е с к и х рас-четов по выбору оптимальных параметров регенеративного цикла. [18]

Регенерация теплоты в циклах ПТУ является одним из наиболее действенных средств повышения КПД этих установок. Возрастание КПД объясняется повышением температуры питательной воды и, как следствие этого, увеличением средней температуры подвода теплоты при неизменной средней температуре отвода теплоты. [20]

Температура питательной воды является одним из важных параметров, определяющих экономичность эксплуатации котлоагрегата. Из формулы ( 2 - 13) следует, что расход топлива может быть снижен за счет повышения температуры питательной воды, что обеспечивается в первую очередь увеличением возврата конденсата. [22]

На современных электростанциях высокого давления пар в регенеративном отборе наиболее высокого давления имеет очень высокую температуру, на 80 - 100 превышающую температуру насыщения пара при данном давлении. Отсюда следует, что питательная вода может быть нагрета не до температуры насыщения греющего пара, а даже на 3 - 5 выше этой температуры путем использования тепла перегрева пара в отдельном отсеке подогревателя высокого давления, работающем как поверхностный пароохладитель. Повышение температуры питательной воды при сохранении давления греющего пара дает несомненную выгоду, и эта схема ( фиг. [23]

Для смещения переходной зоны в положение, соответствующее проекту, температура питательной воды была повышена до 294 С. Повышение температуры питательной воды, впрочем, мало сказалось на положении переходной зоны. [24]

Подогрев воздуха нормируется в зависимости от вида сжигаемо-то топлива и способа его сжигания. Особенно широкое распространение получил подогрев воздуха в последние 30 лет в связи с широким внедрением регенеративного подогрева питательной воды отборным паром из турбин. Вызванное таким подогревом повышение температуры питательной воды выше 100 выдвинуло проблему использования тепла уходящих газов, которые уже не могли в этом случае быть достаточно глубоко охлажденными в водяных экономайзерах. [25]

Схема имеет следующие особенности. Если, например, температура перегрева повышается, то расход пара на этот теплообменник увеличивают. Это приводит к увеличению общего расхода пара из реактора и к повышению температуры питательной воды. [27]

При регенеративном подогреве воды увеличивается расход воды и пара, возрастают площади поверхности нагрева испарительной и перегревательной части парового котла. Площадь поверхности нагрева экономайзера из-за увеличения расхода воды и снижения температурных напоров также может возрасти. Для снижения температуры уходящих газов увеличивают поверхность нагрева воздухоподогревателя. В результате затраты металла и стоимость парового котла с повышением температуры питательной воды возрастают. [28]

Размещение радиационного пароперегревателя в топке или на стене его камеры охлаждения стало у котлов с высоким давлением неизбежным. Это имеет место особенно в тех случаях, когда требуется, чтобы температура продуктов горения на выходе из камеры охлаждения не была выше 1 000 С. Это требование для европейских углей выдвигается довольно часто, так как температура затвердевания их шлака оказывается часто достаточно низкой. При этом из теплового расчета котла видно, что в топке должна поместиться тем большая часть перегревателя, чем с более высокими давлением и температурой пара работает котел. Применение промежуточного перегрева влияет на конструкцию топки так же, как дальнейшее повышение температуры перегретого пара. Такое же влияние оказывают и повышение температуры питательной воды и повышение температуры подогрева воздуха. [29]

Страницы: 1 2
