Как производить регулировку реле давления насосной станции. Реле давления насосной станции
Регулировка реле давления насосной станции – устройство и принцип работы
Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.
В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции – ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.
Как выглядит
Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.
Схема устройства и составные элементы типового реле давления
Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.
Как работает регулировка реле
Как действует реле давления для насосного агрегата:
- Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
- Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
- Пружинные регуляторы уравновешивают действие поршня.
Определение давления происходит за счет действия пружин
- По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.
- Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
- Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.
Настройка регулятора работы насосной станции
Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос. Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.
ВИДЕО: Причины отказа работы
Значение гидробака (гидроаккумулятора)
Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.
Какое место в системе занимает гидроаккумулятор
Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.
Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.
ВИДЕО: Какое давление накачивать в гидроаккумулятор
Как настроить гидробак
Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:
- Открываем нижний кран и ждем, когда вытечет вся вода.
- Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.
Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л –1,7-1,9 бар.
Гидроаккумулятор (аккумулятор давления)
Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше – стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.
Порядок действий
Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.
Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:
- Открываем нижний кран, чтобы вытекла вода из системы.
- Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
- Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
- Рассчитываем текущую разницу между показаниями манометра.
Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.
С этой статьей читают: Как подключить насосную станцию – весь процесс от начала до конца
Регулировка реле давления насосной станции своими руками
Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.
Какими элементами проводится настройка оборудования
Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме – запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?
Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.
После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!
ВИДЕО: Порядок регулировки реле давления
www.portalteplic.ru
Как настроить реле давления насосной станции. Инструкция с фото.
В прошлый раз мы выяснили причину того, почему насосная станция не отключается после того, как вы закрыли кран. Оказывается, необходимо настроить реле, чтобы при достижении определенного давления воды электрическая цепь разомкнулась, а насосная станция прекратила работу. Подробно описано здесь. Вот и разберем, как настроить реле давления насосной станции правильно.
Реле давления — это механизм, который будет включать и выключать насос согласно давлению в системе водоснабжения. Большинство реле, которые мы используем в быту, настроены на работу в диапазоне от 40 до 60 psi или от 2,7 до 4,1 bar. Это означает, что реле давления активирует ваш насос, когда давление воды снизится до 2,7 bar и выключит его, когда давление воды достигнет 4,1 bar. Реле можно приобрести в различных заводских настройках, таких как 20-40, 30-50, 40-60 psi, что не мешает легко отрегулировать разбег.
Как я говорил ранее, заводская настройка — это дифференциал в 20 psi или в 1,4 bar, является стандартным и рекомендуемым. Этого вполне достаточно, разность в давлении будет не заметна при использовании воды. Данное условие особенно актуально для тех, у кого в доме стоит проточный нагреватель, газовый или электрический.
Как настроить реле давления. Сначала подготовка.
Отключить насосную станцию от сети. Да, да, я вполне серьезно. Об этом частенько забывают. Здравый смысл говорит, что это вполне логично, но вот он почему-то не всегда преобладает.
Определить требуемое значение минимального давления запуска насосной станции. Здесь в первую очередь следует руководствоваться своими нуждами и комфортом. Мое реле настроено так, что насос включается, когда напор падает до 2,5 бар, а отключается при 3,9 бар. Такие показатели меня вполне устраивают. Если настроить на значение больше 4 бар, то насос вовсе не отключается, а меньше 2,5 бар и не требуется, т.к. рабочее давление от 2,9 до 3,7 бар.
Отрегулировать давление в гидроаккумуляторе на 0,2 бар ниже значения минимального давления. Не забываем предварительно слить воду из бачка. Для этого откройте кран (смеситель) и подождите, пока вода не перестанет течь.
На задней стенке гидробака расположен пневмоклапан, который закрыт пластмассовой крышкой. Откручиваем эту крышку и обыкновенным велосипедным или автомобильным насосом качаем воздух. В моем примере его должно быть 2,3 bar. Есть еще один способ определения давления в гидроаккумуляторе. Для этого умножим показатель запуска насосной станции на 0,9 (2,5*0,9=2,25).
Как настроить реле давления. Отрегулировать пружины.
Вариант 1. Отрегулируйте большую пружину. Почему именно большую, а не маленькую? Маленькая пружина (под номером 1 на фото ниже) является дифференциальной, она регулирует разность значения давления, при котором насосная станция будет запускаться и останавливаться. С завода настройка в 20 psi. Но если же вам необходим иная разность, поворачивая гайку по часовой стрелке, дифференциал увеличится, а против часовой — уменьшится.
Итак, на фото вы видите основную или большую центральную (№2) и меньшую пружину слева (№1). Большая центральная пружина будет регулировать как отключение, так и включение насосной станции. Если вы повернете гайку по часовой стрелке, она увеличит значение давления запуска. Автоматически изменится также значение давления остановки насосной станции, так как дифференциальное давление не изменяется. Если вы повернете гайку против часовой стрелки, вы уменьшите как показатель отключения, так и включения. Например, если реле настроено на 30-50 psi, и вы затягиваете большую пружину на три с половиной оборота, то реле будет срабатывать на 40-60 psi.
Вариант 2. Закрутите гайку № 1 для уменьшения показателя давления включения насосной станции, следовательно изменяя также дифференциальное давление. Закрутите гайку № 2 для увеличения показателя давления остановки насосной станции. Соответственно, если нам нужно противоположенные показатели, то крутим в обратном направлении.
Заключение.
Не стоит забывать хорошенько осматривать реле. Удостоверьтесь, что провода реле нигде не отошли, не окислились, хорошо изолированы. Со временем любые элементы системы изнашиваются, реле не является исключением.
Надеюсь, что информацию, как настроить реле давления насоса, изложил вполне доступным образом. Если у вас есть дополнительные вопросы, я всегда рад помочь вам, задавайте их в комментариях.
Читайте также
lizza-villa.ru
Регулировка реле давления воды для насосной станции
Одной из рабочих частей насосной станции является реле давления. Оно предназначено для включения или отключения электродвигателя агрегата в зависимости от давления в системе.
На новом оборудовании оно уже отрегулировано для работы при оптимальных нагрузках, поэтому без необходимости лучше эти настройки не изменять. Но случается, что без вмешательства не обойтись.
Устройство расширительного бака и реле давления
При интенсивной эксплуатации в работе оборудования могут возникнуть разного рода неполадки, при которых возникает необходимость реле давления выставить заново.
Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.
Рекомендация специалиста: не меняйте настройки в реле давления, если в этом нет крайней необходимости. Иначе изделие потеряет гарантию.
Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.
Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.
Если правильно не установить давление воздуха в гидробаке, то показания на манометре давления воды будут неверными. Поэтому первым делом необходимо выставить давление воздуха в гидрофоре.
Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.
Гидрофор состоит всего из трех частей:
- корпус;
- ниппель;
- резиновая диафрагма.
Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.
Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.
Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.
В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.
Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.
Мастера советуют: давление воздуха следует контролировать, даже если никаких изменений в работе реле давления вы не проводили.
Как правильно выполнить регулировку
Элементы реле давления. (Для увеличения нажмите)Перед тем, как приступить к регулировке, необходимо отключить двигатель насоса от электропитания. Сливать воду и сушить бак необязательно.
Настройка реле заключается в добавлении или уменьшении давления пружины на контактную группу. Обычно регулируется только винт с гайкой на более крупной пружинке. Этот винт отвечает за отключение аппарата.
Если вы хотите добавить давление, достигнув которого, насос должен останавливаться, то необходимо гайку закручивать, тем самым зажимая пружину. Если же вам необходимо уменьшить давление — то пружину следует ослаблять, соответственно, гайку необходимо откручивать.
Рекомендуется сделать пол-оборота, после чего произвести включение оборудования, и проверить давление по показаниям манометра. Данную процедуру необходимо повторять до того момента, когда агрегат станет автоматически отключаться на том давлении, которое необходимо.
Возможно, Вас также заинтересует познавательная статья о бытовых насосах для дачи.
Статью о критериях выбора между скважинным насосом и насосной станцией читайте здесь.
Для оптимальной работы системы водоснабжения небольшого дома достаточно будет поддерживать давление 3 бар.
Это значение может меняться в зависимости от используемых приборов, подключенных к водопроводу. Исходя из этого, давление отключения можно выставить 2,5 — 3,5 бар.
Второй (маленький) регулировочный винт ошибочно называют винтом регулятора давления включения. На самом деле он регулирует разницу давлений отключения и включения.
Так, когда вы устанавливаете давление выключения насосного оборудования на 3 бар, автоматически давление включения установится на отметку 1,7 бар. Если вас устроит такой результат, то трогать настройки не следует.
Если же нужен другой результат, то регулировка производится аналогично винту выключения. Заворачивая гайку — значение увеличивается, отпуская – уменьшается.
Предложение специалиста: записывайте все показания манометра. Это позволит не запутаться с показаниями и выставить необходимые параметры.
Еще одним моментом, который следует учитывать, является установка крышки на место. Дело в том, что во время установки может сместиться штифт, на котором крепится пружина. За этот самый штифт крепится и крышка, что может сместить регулировку, как правило, в большую сторону.
Видео: регулировка реле давления воды
Правильно установленное и настроенное оборудование прослужит значительно дольше и сэкономит немало ваших денег. Ну и не забывайте про своевременное техническое обслуживание насоса.
Оцените статью: Поделитесь с друзьями!septik.guru
Портал о насосах. Настройка реле давления насосной станции своими руками
СодержаниеСразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.
Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т.д.
Как устроено насосное реле и как его настроить?
Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.
Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.
Схема регулирующих механизмов реле давления
Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.
Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».к меню ↑
Как работает?
Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.
Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.
Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.
Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.к меню ↑
Как отрегулировать самому?
Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.
Последовательность регулировки насосной станции своими руками:
- Обесточить устройство.
- Демонтировать панель устройства.
- Установить необходимый напор.
- Собрать отрегулированный агрегат.
Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.
к меню ↑
Регулировка реле давления Насосной станции (видео)
к меню ↑
Повышаем/понижаем системное давление
Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.
Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!
Реле давления в системе водоснабжения
Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.
к меню ↑
Важные тонкости при настройке
Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.
Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:
- регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% — это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
- прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
- свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.
к меню ↑
Основные неисправности насосной станции и как с ними бороться?
Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.
Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.к меню ↑
Насос перестал работать: первое, что нужно предпринять
Если водный насос включенный, но не подает «признаков жизни» — проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.
Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.
Устройство реле давления
Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:
- отключите питание устройства;
- попробуйте руками провернуть вал мотора;
- если он не крутится – проблема в пусковом конденсаторе;
- выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.
к меню ↑
Воздушный насос не качает воду
В каких ситуациях такое бывает:
- в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
- аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
- проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.
к меню ↑
Оборудование не выключается
Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.
Устройство насосной станции
Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.
Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.
Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!
Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.
nasosovnet.ru
особенности конструкции, настройка и ремонт
Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет. Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение. Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.
Конструкция и принцип работы реле давления
Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.
При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.
Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.
Она включается в себя следующие компоненты:
- электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
- обратный клапан, препятствующий уходу воды;
- реле давления;
- бак для накопления воды;
- система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.
Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.
Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.
Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр. При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.
Как устроено реле?
Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги. Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.
Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша». Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания. Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.
Но чтобы проще было понять, давайте распишем подробный алгоритм работы:
- насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
- количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
- по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.
Настройка реле давления
Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.
Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.
Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети. Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора. Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.
Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.
Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав. Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать. Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.
Как правильно настроить уровни давления включения и отключения насоса?
Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам. Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса. Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:
завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;- таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.
Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.
Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции. Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже. Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.
Регулировка реле давления
Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:
необходимо включить насос и закачать воду до значения 3 атмосферы;- выключить насосную станцию;
- снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
- открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
- закрывайте кран;
- снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.
Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос. Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать. Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.
Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений. С учетом этого, лучше будет сразу приобрести новое реле. Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.
stoki.guru
Регулировка насосной станции своими руками

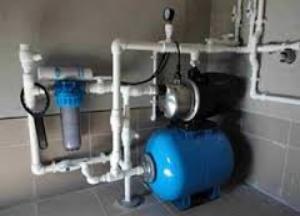

Современные насосные станции являются отличным способом обеспечения автономного водоснабжения.
Правильная самостоятельная регулировка позволяет получить бесперебойную и эффективную работу оборудования в течение длительного времени.
Настройка диапазона между включением и отключением привода, одна из важнейших процедур.
Конструктивные особенности
Первоначальное регулирование всего автоматического оборудования насосной станции осуществляется производителем с учётом определенной величины давления на включение и отключение.
Как правило, значение заводской установки на включение варьируется в пределах 1,5-1,8 бар, и от 2,3 до 3,0 бар на выключение.
Достаточно, часто, потребителю требуется в процессе эксплуатации, самостоятельно выполнить дополнительную настройку давления (что делать, если насосная станция не набирает давление и не отключается).
Поэтому важно знать и учитывать основные конструктивные особенности такого оборудования, в числе которых:
- металлическое основание с закрепленной в нижней части крышкой, прикрывающей мембрану и стальной поршень;
- быстросъемная гайка для закрепления на переходнике насосного оборудования;
- контактная группа и колодка клемм, позволяющая подключить оборудование к сети и выполнить заземление;
- пара разных по размерам пружинных регуляторов;
- пластиковая крышка, закрепленная на винт большого регулятора.
В зависимости от фирмы-производителя и конструктивных особенностей моделей насосных станций, реле может иметь отличия по:
- размерам,
- форме,
- расположению деталей и элементов.
А что вам известно про шаровый обратный клапан для канализации? В полезной статье написано для чего он нужен и как его установить своими руками.
Формулу, как посчитать объем воды в трубе, указана на этой странице.
В некоторых моделях присутствуют дополнительные элементы, включая защиту работы на «сухом ходу».
Настройка насосного оборудования своими руками состоит из регулировки реле на давление и последующей проверке работоспособности самой станции.
Работа оборудования под управлением реле
Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.
Управление насоса осуществляется автоматически.
Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.
Управляемая реле насосная станция работает по следующему принципу:
закачивание воды в бак при помощи насоса;- увеличение давления, отражающееся на манометре;
- срабатывание реле при давлении, достигшем выставленного предельного уровня;
- отключение насоса.
Уменьшение количества воды в баке-накопителе сопровождается снижение давления.
После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.
Параметры функционирования реле:
- на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
- на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.
Разность между показателями включения и выключения носит называние «диапазон давления».
Проверка давления
Приобретенное насосное оборудование требуется проверить на уровень давления, созданного производителем в заводских условиях.
А вам известно, для чего нужна фановая труба в многоэтажном доме? С какой целью ее устанавливают в системе отвода канализационных стоков, прочитайте в полезной статье.
Про создание системы канализации в частном доме своими руками написано здесь.
На странице: http://ru-canalizator.com/vodosnabzhenie/oborudovanie/avtomojka.html написано, как удлинить шланг высокого давления для автомойки.
Хранение и транспортировка оборудования, часто изменяют заводские настройки, что обусловлено утечкой из системы некоторого объёма воздуха.
В результате, может отсутствовать требуемое для корректной работы системы давление, а также не будет включаться в нижнем уровне насосная станция для водоснабжения (частного дома или квартиры).
Проверка проводится в условиях пустого бака и при отключении оборудования от электрической сети.
Желательно, использовать с этой целью автомобильный механический манометр в металлическом корпусе.
Такой прибор позволяет получить наиболее точные показания.
Данные, снятые с электронного или пластикового манометра, имеют некоторые погрешности.
Этапы проверки давления в баке при помощи манометра:
- откручивание колпачка, закрывающего золотник;
- подсоединение манометра;
- проверка показаний по шкале.
Такие мероприятия рекомендуется осуществлять ежемесячно, предварительно, выполнив удаление воды из бака, и отключение насосного оборудования.
Также перед замерами нужно открыть все краны.
Правила регулирования
Сбитые заводские настройки реле давления насосной станции можно, достаточно, легко отрегулировать самостоятельно (видео, почему часто включается насосная станция, посмотрите здесь).
Для выполнения работ потребуется отвертка и гаечный ключ.
Основные правила:
отключить реле от сети напряжения;- снять пластиковую крышку, прикрывающую реле;
- отрегулировать показатели повышением или понижением;
- отрегулировать, при необходимости, диапазон оборудования на срабатывание.
Под крышкой располагается пара регуляторов пружинного типа с гайками, при помощи которых и выполняется регулирование.
Как повысить или понизить нагрузку
Увеличение или понижение давления внутри системы при сохранении диапазона срабатывания, осуществляется закручиванием или откручиванием гайки, расположенной на большем регуляторе под крышкой.
После регулирования закрывается крышка, и система подключается к напряжению.
Открыв кран, можно, при помощи манометра, определить «нижнее» давление насосной станции. При закрытом кране манометр показывает уровень «верхнего» давления.
Способы корректировки диапазона
В условиях правильно выставленного «нижнего» давления, можно изменить «верхние» параметры при помощи меньшего регулятора (обратный лепестковый клапан для воды).
Затягивание гайки по часовой стрелке вызывает рост «верхнего» давления, а откручивание – напротив, способствует его понижению.
Таким образом, разницу между «верхним» и «нижним» давлением можно увеличить или уменьшить в необходимых пределах.
Увеличенный диапазон срабатывания способствует более редкому включению насосного оборудования, но результатом станут заметные перепады давления в системе водоснабжения.
Уменьшенный диапазон способствует выравниванию давления в системе за счёт частого включения насосного оборудования, но негативно сказывается на сроках эксплуатации насосной станции.
Как изменить «нижний» предел
При необходимости, осуществить одновременное регулирование показателей включения или «нижнего» давления и диапазона срабатывания реле, необходимо, в первую очередь, отрегулировать гайку на большом регуляторе, а потом – на меньшем, используя для контроля работы насосной станции, манометр.
Советы и рекомендации
Выполнение самостоятельной регулировки функционирования реле любой насосной станции требует строгого соблюдения следующих рекомендаций:
запрещено выставлять «верхнее» давление с превышением максимально допустимых показателей, указанных в сопроводительной документации;- показатели установленного «верхнего» давления не должны превышать 80% от максимально допустимых значений;
- перед повышением давления на включение насоса, нужно, обязательно, проверять характеристики используемого оборудования, а также учитывать гидравлические потери системы.
В процессе самостоятельного регулирования нельзя затягивать гайки слишком сильно, так как в этом случае реле, практически, полностью перестаёт срабатывать.
Показатели внутри гидроаккумуляторного накопителя
Давление воздуха внутри гидроаккумуляторного накопителя насосной станции влияет на работоспособность системы, но не имеет, совершенно, никакого отношения к регулированию реле.
В условиях отсутствия воздуха внутри мембранного бака идёт полное заполнение накопительной ёмкости водой, и отключение насоса происходит, практически, сразу.
Каждое открывание водопроводных кранов, в этом случае, будет провоцировать включение насосного оборудования.
В результате, пониженное давление вызывает избыточное растягивание мембраны, а повышенное – неполноценное накопление воды внутри бака.
Для нормального функционирования насосной станции и сохранения мембраны в рабочем состоянии, давление воздуха нужно установить на 10% ниже параметров включения.
Поверку давления в гадроаккумуляторе можно выполнять только после того, как через открытый нижний кран в системе будет полностью слита вода.
Неудобство использования насосной станции, чаще всего, бывает обусловлено созданием большого перепада давлений при самостоятельной регулировке, когда бак слишком полный или, практически, пустой.
Специалисты не рекомендуют чрезмерно перекачивать гидроаккумуляторный бак или понижать давление до показателей меньше одной атмосферы.
Такая настройка вызывает недостаточный запас воды, а также часто становится основной причиной повреждения резиновой «груши» и некорректной работы всей системы.
О том, как настроить реле давления насосной станции водоснабжения индивидуального дома, узнаете во время просмотра видео.
Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.
Подписывайтесь на обновления по E-Mail:
Расскажите друзьям!
ru-canalizator.com
