Самостоятельная регулировка реле давления насосной станции (безбашенки). Реле насосной станции регулировка

Регулировка и настройка реле давления у насосной станции — Сам себе Доктор

Реле давления – это часть насосной станции, которая отвечает за пуск и отключение насосного оборудования при достижении определённого давления в гидробаке. Как правило, при покупке насосной станции на датчиках давления выставлены заводские настройки. В итоге агрегат, отрегулированный производителем, реагирует на определённые показатели для пуска и остановки насоса. Обычно заводские настройки включения устанавливаются в переделах 1,5-1,8 атм., а настройки на отключения прибора срабатывают при попадании давления в диапазон от 2,5 до 3 атм.

Но иногда для более эффективной эксплуатации станции в определённых условиях требуется изменить настройки прибора. В этом случае проводится регулировка реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать своими руками, а видео в конце статьи поможет более наглядно разобраться в процессе.

Особенности конструкции и принцип работы

Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

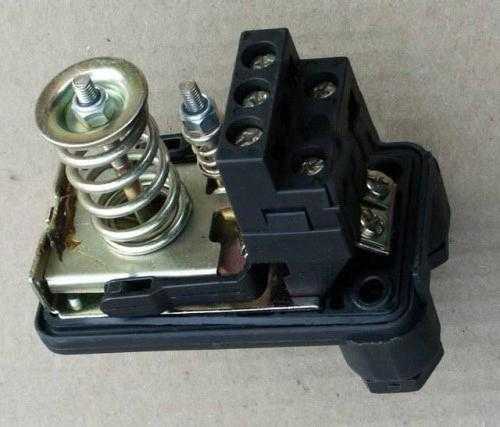

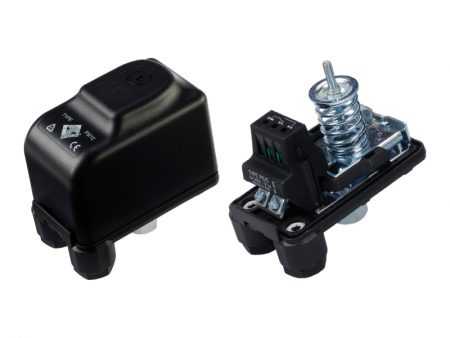

Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании. Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

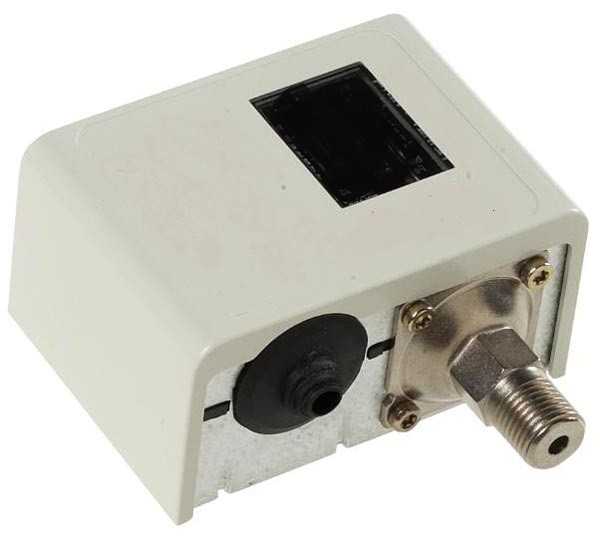

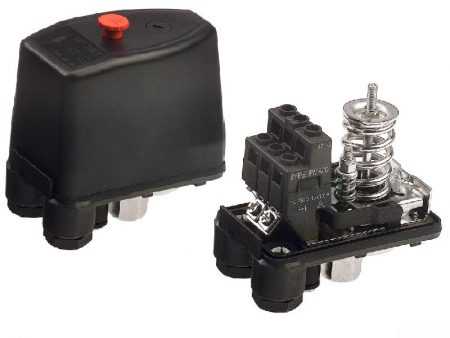

Как правило, реле в насосных станциях водоснабжения могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую конструкцию, как мы описали выше. Иногда реле может укомплектовываться дополнительными элементами, позволяющими защищать агрегат от работы «на сухую» и оберегать мотор от перегрева, для этого прибор будет измерять температуру перекачиваемой жидкости.

Принцип действия этого прибора следующий:

Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

Настройка реле давления насосной станции может понадобиться в том случае, если заводские настройки хозяина не устаивают либо они сбились. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

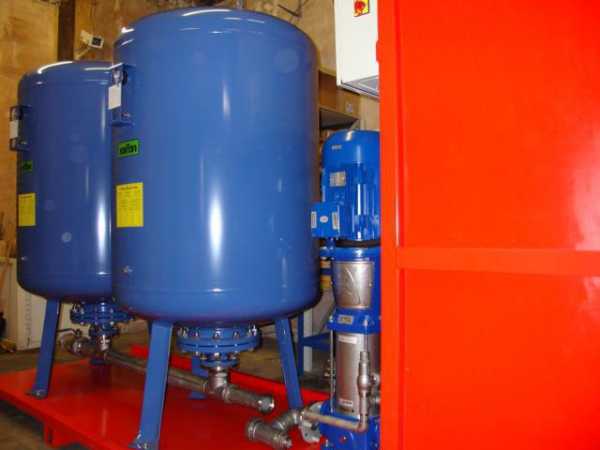

Гидробак, накопительная ёмкость или гидроаккумулятор – это герметичный резервуар, состоящий из двух частей. В одной части в виде резиновой груши происходит накопление воды. А другая часть – это пространство между стенками груши и внутренней поверхностью гидробака, в которую закачано определённое количество воздуха.

Поскольку в груше происходит накопление воды, она подключается к системе водоснабжения. Закачивание воздуха во вторую камеру можно выполнить при помощи обычного автомобильного насоса. Благодаря этому воздуху происходит сжатие груши с водой, что способствует поддержанию определённого давления в трубах водоснабжения. Благодаря этому после открывания крана движение воды по трубопроводу происходит под напором без включения насоса.

Внимание: если неправильно подобрать давление воздуха в гидробаке, не получится достичь работы системы в оптимальном режиме.

Слишком высокий или низкий показатель может привести к частому пуску и остановке насоса, что негативно скажется на сроке эксплуатации прибора. Пониженное значение может приводить к чрезмерному растяжению груши и быстрому выходу её из строя.

Последовательность подготовки гидробака:

Перед тем как закачивать воздух в гидробак или перед проверкой показателей, необходимо произвести слив воды из трубопровода. Для этого нужно открыть нижний кран. В итоге груша в накопительном баке опустеет. Теперь можно производить закачку воздуха и проверку давления. Оно должно быть на 10 процентов меньше, чем нижний показатель. Если вы ещё не настраивали систему и не знаете, какое должно быть нижнее значение, то регулировку делают так:

если объём гидробака равен 20-25 л, то ставим давление в пределах 1,4-1,7 бар; при вместительности накопительного бака в пределах 50-100 л показатель требуется выставить в районе 1,7-1,9 бар.

Важно: не стоит надолго оставлять грушу гидроаккумулятора без воды. От этого её стенки могут рассохнуться или склеиться. Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в накопителе и чистых фильтрах можно приступать к настройке реле воды в насосной установке. Работу по регулировке ведём в такой последовательности:

После отключения насоса производим слив воды из трубопровода. Для этого открываем нижний кран в системе. При помощи отвёртки или гаечного ключа снимаем крышку с реле. Включаем насос, который произведёт закачку воды в систему. В момент выключения насосного агрегата необходимо записать показания манометра. Так вы узнаете текущее верхнее давление. После этого стоит немножко приоткрыть кран, который находится в наивысшей точке системы. Если у вас одноуровневая система, то откройте кран, наиболее удалённый от насоса. Когда давление понизится до определённого значения, насосный агрегат снова запустится. Вам стоит засечь показания манометра в момент запуска и снова их записать. Так вы найдёте текущее нижнее давление. Отняв полученные результаты, вы получите разницу давлений, на которую и настроено ваше реле. Кроме записи показаний оцените напор из открытого крана (самого дальнего в системе). Если напор оказался недостаточным, то нижнее давление необходимо увеличить. Для этого агрегат нужно отключить от электропитания и поджать гайку на большой пружине. Если вам нужно уменьшить напор, то пружину стоит ослабить. Переходим к настройке разности давлений, которую вы уже узнали, отняв найденные показатели. Оптимальные показатели должны быть в пределах 1,4 атм. Если ваш результат меньше, то это может вам дать более равномерную подачу воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата. Если ваш результат превышает оптимальные показатели, то работа будет проходить в более щадящем режиме, но станет ощутимой разница между предельно высоким и низким напором. Чтобы настроить этот параметр, нужно поворачивать гайку на малой пружине. Чтобы увеличить разность давлений, необходимо повысить силу сжатия. Ослабление пружины вызовет обратное действие. После проведения регулировки стоит проверить её эффективность. Для этого воду из системы снова сливают, к насосному оборудованию подключается электропитание и агрегат запускается. Дальнейшие действия повторяют, пока настройки реле не будут вас устраивать.

Внимание: вторая (малая) пружина очень чувствительная, поэтому её регулировку стоит проводить очень осторожно, подкручивая гайку на небольшой оборот.

Первичная настройка

Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:

Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса. Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов. Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар. Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов. После произведённых настроек реле будет срабатывать при нижнем показателе в 1,5 бар и выключать насос при верхнем давлении в 2,9 бар. Крышку на реле возвращаем на место, а станцию подключаем к электросети.

Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:

Как отрегулировать давление насосной станции (безбашенки)

Если вы приобрели насосную станцию, то изначально она уже имеет так называемые заводские установки давления включения (нижнее) и выключения (верхнее) её насоса, которые и определяют давление воды в системе водоснабжения дома. Но иногда они не устраивают – их необходимо увеличить или уменьшить. Поэтому, в данной статье мы рассмотрим, как отрегулировать давление насосной станции своими руками.

Какой узел насосной станции отвечает за регулировку давления

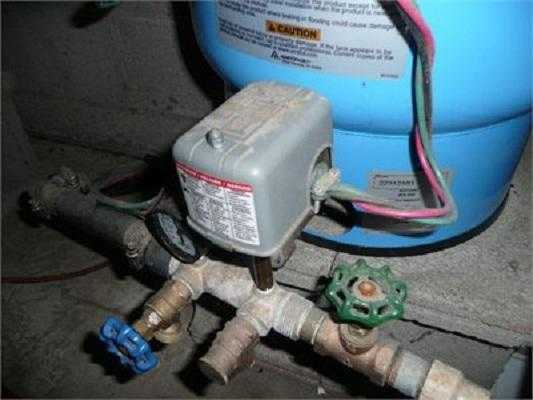

Стандартная насосная станция для водоснабжения дома или дачи (по другому её еще называют «безбашенка») состоит из нескольких основных узлов: насос, гидроаккумуляторный бак, манометр, реле, соединительные элементы (переходники, патрубки). Кроме этого, она может быть укомплектована дополнительными опциями: защитой от «сухого хода», защитой от перегрева, фильтром.

Чем регулировать?

Давление воды регулируется специальным реле, которое так и называется – «реле давления» и обязательно входит в комплект любой насосной станции. С помощью него насос отключается при достижении максимального заданного его значения и включается при его снижении до определенного уровня.

Большинство реле, которыми снабжены современные бытовые насосные станции представляют собой металлическое основание на котором смонтированы два пружинных регулятора: большой — с обозначением «–Р+» и меньший — с обозначением «-∆Р+». Кроме регуляторов там установлены клеммы для подсоединения насоса, сети 220 V и заземления, а также контактная группа. Все это сверху закрывается пластиковой крышкой. Снизу в основании реле установлена мембрана, которая закрыта фланцем соединительного патрубка, обычно выполненного в виде быстросъемного соединения («американки») и с помощью которого оно крепится к переходнику насосной станции.

Регулировка реле насосной станции

Большинство реле имеют отрегулированные заводские установки давления в пределах: «нижнее» (включения) – 1,4-1,6 бар (атм.) и «верхнее» (выключения) 2,8-3,2 бар. Максимальное, на которые рассчитаны большинство реле, составляет 5-5,5 бар (атм.). Эти данные можно найти в его инструкции по эксплуатации, паспорте или на упаковке.

Как отрегулировать самому?

Но иногда заводские установки по тем или иным причинам не устраивают. Как отрегулировать реле давления насосной станции самому, уменьшить или увеличить его? Ничего сложного здесь нет.

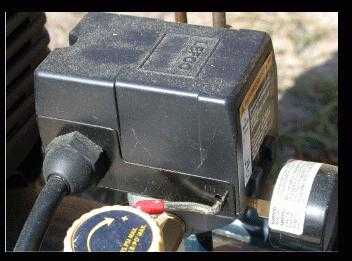

Первое, что необходимо сделать — отключить безбашенку от питания. После этого нужно снять пластиковую крышку с реле. В зависимости от модели и производителя, для этого может понадобиться отвертка или ключ 8х10. Сняв крышку, мы увидим два пружинных регулятора.

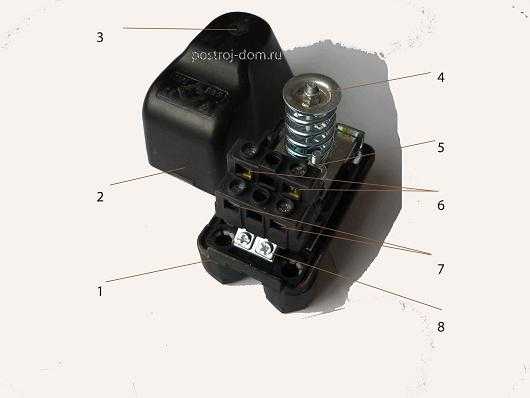

На фото: 1 — корпус реле; 2 — крышка; 3 — винт крепления крышки; 4 — регулятор «-Р+»; 5 — регулятор «-∆Р+»; 6 — клеммы подключения насоса; 7 — клеммы 220V; 8 — заземление.

Как уменьшить или увеличить «нижнее» и «верхнее»

Если необходимо увеличить давление насосной станции, то гайку регулятора с обозначением «-Р+» (обычно он больше) закручиваем по часовой стрелке. Сначала будет достаточно закрутить на один оборот. После этого закрыть реле крышкой, включить станцию и по манометру определить давление в момент отключения насоса. Если давление увеличилось на достаточную величину, то регулировка на этом может быть закончена, если же оно меньше или больше, чем планировалось, то повторяем регулировку еще. Соответственно, для того, чтобы уменьшить давление насосной станции необходимо поворачивать гайку регулятора против часовой стрелки (в сторону «-«). Стоит отметить, что при таком регулировании будет одновременно увеличиваться как давление включения, так и давление отключения насоса.

Как изменить «верхнее» не изменяя «нижнее»

Для того чтобы изменить разницу между «верхним» и «нижним» давлением служит другой регулятор (-∆Р+). Здесь тоже все просто: если необходимо увеличить разницу, то гайку необходимо закрутить, а если уменьшить – открутить. При этом «нижнее» будет оставаться неизменным, а будет изменяться только «верхнее» (отключения насоса). Момент отключения и включения также контролируется по манометру. Если разница между давлениями включения и выключения будет больше, то насос будет включаться реже, а если меньше – то чаще. Хотя это еще зависит и от объема гидроаккумуляторного бака.

На что следует обратить внимание

Следует обратить внимание на то, что нельзя закручивать очень сильно или до упора оба или один из регуляторов – реле может перестать срабатывать. К тому же, не желательно увеличивать давление больше чем 80% максимального, на которое рассчитано реле по паспорту, это тоже может привести к его поломке. Так, если реле рассчитано на максимальное 5 бар, то наибольшее давление (отключения насоса), которое можно устанавливать в системе: 5Х0,8=4 бар. Если в вашей системе водоснабжения вы намерены установить большее давление, то придется поискать реле с более высоким максимальным давлением.

Кроме того, собираясь увеличить давление насосной станции с помощью регулировки ее реле, необходимо проверить по графику ее характеристик сможет ли она развивать такое давление при определенном расходе и уровне поднятия воды (приблизительно 10 м водяного столба равняется 1 бар (атм.). Если, например, насос станции может развить давление только 3 атм. (30 м вод. ст.), то нет смысла регулировать реле на большее давление, потому что в этом случае он будет работать не выключаясь и все равно такого давления не достигнет.

Необходимо также учесть еще один момент. Если вы отрегулировали реле на отключение насоса на 3,5 атм. (бар), то такое давление будет на уровне расположения станции, а если точка забора (сантехническое устройство) находится выше, например, на втором этаже, то там оно будет меньше на разницу высоты из расчета: 1 м высоты — 0,1 бар.

После того, как вы отрегулировали давление насосной станции, необходимо подкорректировать и величину его в её гидроаккумуляторном баке.

Давление воздуха в гидроаккумуляторе насосной станции

Обычно давление воздуха в новом гидроаккумуляторном баке находится на уровне 1,5 бар (атм.). Оптимальным считается такое, которое на 5-10% ниже давления включения насоса. Если оно будет меньшим, то будет сильно растягиваться мембрана («груша»), если большим, то в баке будет меньший запас воды. То есть, если вы увеличили давление включения до 2 бар, то и в баке его необходимо увеличить, подкачав до 1,8 бар, и наоборот.

Как замерить и подкачать воздух?

Если безбашенка уже установлена и работает, то перед замерами и при накачивании воздуха необходимо обязательно выключить её и снизить до 0 давление в системе водоснабжения — открыть кран и подождать пока вода не перестанет вытекать.

Замерить давление воздуха в гидроаккумуляторе можно с помощью обычного автомобильного манометра, через штуцер с золотником, который находится на торце бака под пластиковой крышкой. Подкачивать воздух удобнее всего насосом или компрессором с манометром, чтобы сразу контролировать процесс.

Периодически необходимо проверять давление воздуха в баке, так как оно может уходить через золотник. Свидетельством падения или отсутствия его может быть более частое, чем раньше включение насоса или включение его сразу же после открывании крана.

Иногда случается, что при нажатии на золотник, из него начинает идти вода. Это свидетельствует о том, что повреждена резиновая мембрана – «груша» и ее необходимо заменить.

Видео по теме

Источники:

Http://vodakanazer. ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/regulirovka-rele-davleniya-nasosnoj-stancii. html

Http://www. postroj-dom. ru/vodosnabjenie/205-kak-otregulirovat-davlenie-nasosnoj-stancii-bezbashenki. html

imedic.club

Самостоятельная регулировка реле давления насосной станции

Содержание страницы

Основа организации системы водоснабжения — это ее дальнейшая и комфортная эксплуатация, которая предусматривает вытекание воды из крана с определенным напором. Созданием всех необходимых условий заведует блок автоматики, устанавливаемый внутри насосной станции.

Принцип работы насосной станции

Системой водоснабжения в автоматическом режиме вода подается в кран под определенным напором. В состав конструкции насосной станции входят насос, реле и гидроаккумулятор. Ее предназначение — закачивание воды, протекающей по трубопроводу и попадающей в гидроаккумулятор, который является своеобразным резервуаром для накопления воды.

Внутри гидроаккумулятора находится мембрана, которая при поступлении воды увеличивается в размерах и сжимает воздух. Затем, при открытии крана, вода из него начинает вытекать с определенным напором, а при закрытии, вода перестает течь.

В это время давление опускается ниже установленного значения и реле автоматически запускает насос, в бак опять начинает поступать вода. Она поступает до срабатывания ограничителя наполнения и выключения насоса посредством реле.

Принцип действия реле давления

Реле насосной станции — это блок с находящимися внутри него пружинами, отвечающими за размеры минимального и максимального значений давления воды. Для настройки пружин служат специальные гайки.

Мембрана принимает на себя силу давления воды и ослабляет пружину, когда оно падает до минимального значения. Если же, наоборот, достигнуто максимальное значение, то мембрана пересиливает сопротивление пружины.

В результате такого поведения мембраны отключается или же включается подача воды. То есть, мембрана воздействует на пружину, позволяя замкнуть или разомкнуть контакты, находящиеся под крышкой корпуса.

Если показатель уровня воды снижается до минимума, то электрическая цепь замыкается, напряжение попадает на насос и он начинает работать. Насос накачивает воду до достижения максимального значения уровня воды. Тогда электрическая цепь размыкается, подача напряжения останавливается и насос выключается.

Причины возникновения необходимости в выполнении регулировки:

в случае сборки насосной станции непосредственно в месте ее установки;
в случае если заводские настройки не устраивают вас по каким-либо причинам.

Регулировка реле давления своими силами

Если по каким-либо причинам не подходят заводские настройки приобретенной насосной станции, то будет вполне по силам отрегулировать ее самостоятельно. Для выполнения этой операции будет достаточно гаечного ключа или отвертки.

Также понадобится ключ для откручивания (закручивания) гаек регуляторов. Но не стоит забывать, что изделие лишается гарантии в случае выхода из строя составных частей насосной станции, если это стало результатом неправильного самостоятельного регулирования.

С чего же начинается настройка реле давления насосной станции?Прежде всего необходимо отключить напряжение от реле. Затем снять пластиковую крышку, закрывающую реле, и произвести регулировку по желанию, то есть с целью повышения давления, понижения или изменения диапазона срабатывания.

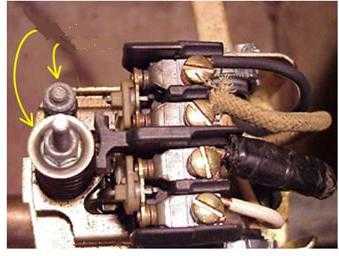

Под крышкой находятся два пружинных регулятора. Регулятор большего размера позволяет настроить значение включения (нижнее), а также так называемое верхнее, при постоянной разнице между значениями включения и отключения.

Повышение или уменьшение давления в сети

Исходя из вышеизложенного, если нужно просто уменьшить или увеличить давление, не меняя диапазона, при котором срабатывает реле, то нужно всего лишь открутить или закрутить гайку на большом регуляторе.

После изменения регулировки, закройте крышку, включите напряжение и откройте кран. Затем, глядя на манометр насосной станции, заметьте, при каком его значении запускается насос.

Перекройте кран и запомните по манометру значение, при котором насос отключается. Если эти показатели устраивают, то на этом регулировка заканчивается, в противном случае нужно отрегулировать повторно.

Изменение диапазона срабатывания реле

Если, к примеру, нижний порог срабатывания реле устраивает, а нужно только уменьшить либо увеличить верхний порог, то в таком случае используем меньший регулятор. При затягивании гайки этого регулятора вправо верхний порог срабатывания будет увеличиваться, без изменения нижнего, а при ослаблении — все произойдет наоборот, то есть разница между ними будет уменьшаться или увеличиваться.

После изменения регулировки, включаем напряжение и отмечаем по манометру тот момент, когда насос отключится (верхнее давление). В том случае, когда не подходит и диапазон срабатывания реле, и значение момента включения, то вначале выполняется регулировка при помощи большего регулятора, а затем — с помощью меньшего, отслеживая весь этот процесс по манометру.

Настройка реле давления

Делать это нужно под давлением и при запущенной системе. Для этого запустите систему и дождитесь, пока насос поднимет давление и двигатель отключится. А только тогда можно будет приступить к настройке и регулировке реле давления.

Последовательность действий при выполнении этой процедуры:

Снимите с реле крышку и полностью ослабьте гайку, прижимающую меньшую пружину.
Настройте необходимое минимальное значение для включения насоса, покрутив прижимную гайку большей пружины.
Чтобы увеличить давление, немного поверните гайку направо. Затем откройте кран и подождите пока стечет вода и давление в системе снизится.
Запомните, когда запустится насос, и если необходимый результат не достигнут, то продолжите регулировку, чтобы добиться нужного показателя.
Теперь можно начинать настройку давления выключения. Выполняется эта настройка с помощью прижимной гайки меньшей пружины.
После выполнения настройки, включите насос и подождите пока сработает реле. Если показатель неудовлетворительный, спустите воду, отрегулируйте пружину и выполните операцию еще раз.

После регулировки оборудование насосной станции должно начать работать в штатном режиме. Если же этого не произошло, то нужно снова подкорректировать настройки реле.

Выполняя корректировку нужно не забывать, что предел выключения насоса ни в коем случае нельзя делать выше, чем расчетный уровень для конкретной модели. Если все-таки отрегулировать реле не получилось, то, вероятнее всего, оно сломалось.

В таком случае есть две возможности. Или купить новое реле и поменять его, или отремонтировать прежнее.

Частота проверки настроек насосной станции

Существует довольно распространенное мнение, что давление воздуха достаточно контролировать один раз в квартал и подкачивать при возникновении необходимости. Но, можно сделать проще: после настройки нижнего и верхнего пределов, начать эксплуатацию насосной станции и периодически следить за показаниями отключения и включения по водяному манометру.

Вследствие того, что пределы реле напрямую зависят от давлений воды и воздуха в баке, то изменение в самопроизвольном порядке значений отключения является свидетельством появления изменений в показателях. Вот тогда и становится нужна новая регулировка давления насосной станции.

vashakanalizaciya.com

Самостоятельная регулировка реле давления насосной станции (безбашенки)

Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

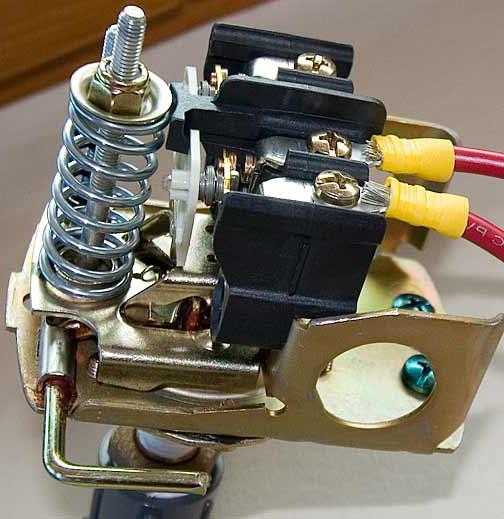

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для крепления к переходнику насосной станции, а сверху - контактная группа, клеммная колодка (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

На рис.1: 1,2 - пружинные регуляторы; 3 - основание; 4 - гайка крепления реле к переходнику и крышка мембраны; 5 - клеммная колодка для подключения сети 220V, насоса и заземления.

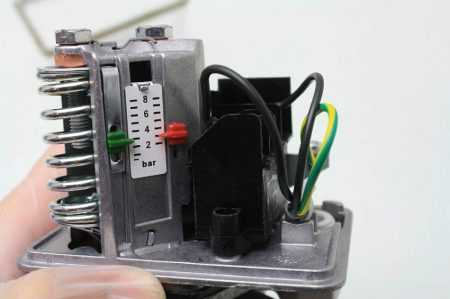

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. В зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться. Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке). она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На этом и основана регулировка реле давления насосной станции.

Если вас, по каким либо причинам, не устраивают заводские установки реле давления вашей насосной станции, то вы вполне можете выполнить его регулировку самостоятельно. Для этого достаточно лишь отвертки или гаечного ключа на 10 для снятия крышки реле (в зависимости от его модели) и ключа для закручивания (откручивания) гаек регуляторов. Место расположения гайки для снятие крышки показано стрелкой на фото справа.

Первое, что необходимо сделать – отключить реле от напряжения. После этого снимаем пластиковую крышку реле и производим его регулировку в зависимости от того, какая её цель: повысить давление, понизить или изменить диапазон срабатывания.

Сняв крышку, мы увидим под ней два пружинных регулятора. Как было уже оговорено ранее, большой регулятор отвечает за давление включения, то есть «нижнее», которое будет в сети водоснабжения нашего дома, а также и «верхнее», при постоянном ∆P (если мы не трогаем меньший регулятор).

Повышение или уменьшение давление в сети

Таким образом, если мы просто хотим увеличить или уменьшить давление в сети без изменения диапазона срабатывания реле, то просто закручиваем или откручиваем гайку на большем регуляторе.

После того, как мы, таким образом, изменили регулировку, закрываем крышку, включаем напряжение, открываем кран и по манометру насосной станции определяем, при каком давлении включается насос («нижнее»). Закрываем кран и проверяем по манометру «верхнее» - в момент отключения насоса. Если такие показатели нас удовлетворяют, то регулировка окончена. Если же нет, повторяем всю процедуру.

Изменение диапазона срабатывания реле

Если нас устраивает «нижнее» давление, а мы хотим только увеличить или уменьшить «верхнее», то для этого используем меньший регулятор. При закручивании гайки этого регулятора по часовой стрелке «верхнее» давление будет расти, при неизменном «нижнем», а при откручивании – наоборот, то есть, будет увеличиваться или уменьшаться разница между ними - ∆P. После того, как мы изменили регулировку, включаем питание и замечаем по манометру момент отключения насоса - «верхнее» давление. Если оно нас устраивает, то регулировку на этом прекращаем, если нет – повторяем до получения необходимого результата.

Следует учесть, что увеличение ∆P позволит насосу реже включаться, но в сети водоснабжения будут более заметны перепады давления, уменьшение, наоборот, будет способствовать выравниванию его в системе, но при этом чаще будет включаться насос, что может привести к уменьшению срока его службы.

Если нас одновременно не устраивает и «нижнее» давление (включения) и диапазон срабатывания реле, то сначала выполняем регулировку большим регулятором, а потом – меньшим, контролируя весь процесс по манометру станции.

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Давление воздуха в гидроаккумуляторе насосной станции оказывает влияние на её нормальную работу, но к регулировке реле отношения не имеет. Реле в любом случае будет срабатывать при установленном «нижнем» и «верхнем», независимо от наличия давления воздуха в баке.

Отсутствие воздуха в мембранном баке приведет лишь к тому, что он будет полностью заполняться водой и (так, как жидкость практически не сжимается) давление в системе будет повышаться до «верхнего» моментально и насос будет отключаться сразу же после прекращения забора воды. При каждом открывании крана насос будет тут же включаться, так как оно будет сразу же падать до «нижнего». То есть реле будет срабатывать также, как и при отсутствии гидроаккумулятора. Пониженное давление воздуха приведет к тому, что мембрана будет сильно растягиваться, а повышенное – недостаточное заполнение бака водой, так как избыточное давление воздуха будет вытеснять воду.

Для того, чтобы насосная станция работала нормально и мембрана служила долго, давление воздуха должно быть на 10% ниже «нижнего»(включения), которое установлено вами при регулировке. Тогда и гидроаккумулятор будет оптимально заполнен водой, и мембрана не будет слишком растягиваться и выходить из строя, и насос будет включаться с интервалами, которые будут соответствовать отрегулированному в реле ∆P.

Кроме этого, следует помнить, что проверять давление воздуха в гидроаккумуляторном баке насосной станции необходимо при отсутствии давления в нем воды, то есть, необходимо открыть кран, который в системе находится ниже всего и слить воду.

Если Вы не нашли ответа на интересующий Вас вопрос в материале статьи, задайте его через раздел "Контакты " нашего сайта или в коментариях.

http://www.postroj-dom.ru

legkoe-delo.ru

Реле давления насосной станции: регулировка, настройка

Все большее число людей выбирают жизнь в пригородных коттеджах, деревенских домах и новых поселениях. Доказано, что городской ритм изматывает даже самого крепкого человека, что непосредственно сказывается на эффективности его работы и даже отношениях с близкими. Это понимают даже в правительстве, продвигая программу «Одноэтажная Россия». Но это все теория. На практике получается, что простой человек, решивший обустраивать постоянное или временное жилье вне границ города, сталкивается с рядом нюансов, которые необходимо учитывать. Так, проживая в городе, вовсе не обязательно понимать, что такое реле давления насосной станции. В сельской же местности, где, как правило, отсутствует централизованный водопровод, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в зоне действия линий централизованного водоснабжения. Даже наоборот – «везунчиков», которым достаточно завести в помещение трубу от основной ветки с водой и пользоваться благами, значительно меньше, чем остальных. Но решение есть. Причем их несколько. Выбор же, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы автономного водоснабжения.

Наиболее известны три варианта решения проблемы:

- При помощи вместительной емкости на территории хозяйства, в которую периодически нужно откуда-то подвозить/подводить воду для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, благодаря чему вода из нее вытекает самотеком, стоит лишь открыть кран. Недостатков у такого решения больше, чем преимуществ.

- Классическим способом - с помощью колодца и ведра (иногда с коромыслом). Надежность составляет 100%, однако об удобстве говорить не приходится. Стоит ли напоминать о том, что для наполнения небольшой ванны потребуется 14 ходок к колодцу с ведром?

- Смонтировав насосную станцию, которая в автоматическом режиме осуществляет забор воды из скважины или колодца и выдает ее на потребителя при необходимости. Это дает возможность в отношении водоснабжения организовать привычный городской быт в деревенском доме. В данной статье мы рассмотрим именно этот случай. Также поясним, что такое реле давления насосной станции и укажем на его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

Насосная станция представляет собой устройство, предназначенное для закачки воды из внешнего источника и создания и поддержки желаемого давления в домашней водоразборной системе. Конструктивно она представляет собой набор определенным образом соединенных между собой компонентов, каждый из которых выполняет свою функцию. К примеру, реле давления насосной станции контролирует величину напора, по сути, полностью управляя работой всей системы. Кроме того, при сбоях в работе этого элемента или неправильной его настройке может выйти из строя накопительный мембранный бак, а это существенные затраты на восстановление.

Из чего состоит насосная станция

Данное устройство включает в себя:

- Электрический насос, закачивающий воду из внешнего источника. В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также внешним, поверхностным.

- Обратный клапан, препятствующий уходу воды самотеком.

- Реле давления насосной станции, регулирующее напор путем включения/отключения насоса.

- Бак-гидроаккумулятор, накапливающий и выдающий воду.

- Систему обвязки, состоящую из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем мы поясним, как выполняется настройка реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения. Внутри гидроаккумулятора находится емкость в виде груши из модифицированной пищевой резины, а между ней и стенками бака закачан воздух. Насос нагнетает воду в «грушу», она расширяется и сжимает внешнюю воздушную прослойку, которая начинает оказывать давление на стенки. Регулировка реле давления насосной станции дает возможность владельцу системы самому установить предел наполнения емкости и, какследствие, момент отключения насоса, контролируя величину по манометру.

Обратно в колодец вода не уйдет, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора – и вода устремится из груши по системе, а начальный напор будет равным выставленному значению. По мере расходования воды давление будет падать, а по достижении нижнего порога, выставленного в реле, произойдет включение насоса, и цикл повторится.

Правильный монтаж

Как мы уже указывали, важнейший элемент такой системы водоснабжения - реле давления насосной станции. Подключение его выполняется между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все разветвители могут быть собраны самостоятельно из единичных компонентов, мы рекомендуем приобрести пятиходовой штуцер, в котором предусмотрены резьбы под все основные детали, включая манометр. Важно не перепутать порядок расположения обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. При использовании стандартных комплектующих такая ошибка сведена к минимуму.

Устройство реле давления насосной станции

В конструкции станций для индивидуального водоснабжения в качестве регулятора пределов давления применяется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения во внутреннем устройстве и, как следствие, неисправности реле давления насосной станции также различны, хотя могут быть собраны в группы по сходству.

Внутри каждой модели (РД5 или РМ5) находится металлическая подвижная пластина (площадка), на которую с противоположных сторон оказывают давление две пружины. Также на нее опосредовано давит накачанная в грушу вода. Вращая прижимную гайку соответствующего пружинного блока, можно увеличить или уменьшить пределы срабатывания. Пружины словно «помогают» (или мешают) давлению воды сместить пластину. Механизм выполнен таким образом, что при смещении площадки замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

- Насос накачивает воду в гидроаккумулятор. Электропитание на двигатель подается через замкнутые контакты в реле давления.

- Напор воды в баке растет, при достижении определенного значения, установленного пружинами верхнего предела в РД-5, происходит срабатывание механизма и разрыв электроцепи – насос выключается. Обратно в колодец жидкость не уходит благодаря клапану.

- По мере водоразбора груша опустошается, давление в системе падает и в реле срабатывает пружина нижнего предела, замыкая контакты на насос. Цикл повторяется.

Настраиваем реле РМ-5

Внешне это небольшая пластмассовая коробочка, с нижней стороны которой есть металлическая основа с размещенной там накидной гайкой, система которой схожа с «американкой». С ее помощью устройство прикручивается к выводу пятиходового штуцера. Настройка реле давления насосной станции заключается в подкручивании двух гаек. Более крупная находится поверх металлической пластины и обозначена буквой «Р». Она отвечает за верхнее значение давления, при котором происходит размыкание контактов и отключение электродвигателя насоса. Меньшая гайка обозначается как «ΔР» и косвенно указывает на нижнее значение, по достижении которого электрическая схема включается. Выполняя настройку, очень важно понимать, что «дельта Р», в отличие от «Р», не выставляет нижнюю границу, а регулирует разницу между давлениями отключения и включения.

Регулируем верхний предел, при котором насос отключается

Обязательным условием правильной настройки является проверка давления воздуха в баке гидроаккумулятора. Обычно оно составляет около 1.5 Атмосфер. Чем оно выше, тем меньше воды накопит емкость, но тогда будет больше среднее значение напора. Представим, что при полностью опустошенной емкости там 1 Атм. Это допустимо. Если меньше, то нужно воспользоваться насосом.

После этого следует подать электропитание на цепи (подразумевается, что все собрано, а краны водоразбора закрыты) – насос включится, начнется накачка воды в емкость. Далее нужно следить за движением стрелки на манометре. При достижении какого-то значения реле сработает и двигатель отключится. После этого, вращая немного гайку Р, можно уменьшить или увеличить границу отключения. Стрелки рядом с обозначением на пластине указывают направление (+ или -). Слишком усердствовать не следует, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, превышать который не следует. Давление воздуха, предварительно измеренное, позволяет просчитать объем накопленной жидкости: если отключение произошло при 4 Атм, а в воздушной прослойке 1 Атм, то набрано в бак 3 Атм (около 30 литров). Разумеется, полной отдачи не происходит, поэтому владельцу доступно меньше.

Регулируем нижний предел

После отключения схемы по верхнему пределу открывают кран и следят за манометром. Значение, при котором происходит включение насоса, как раз и является нижней границей. Если она велика, то, вращая гайку «ΔР», можно его повысить или понизить. В любом случае оставшееся давление не должно быть ниже 0,9 Атм.

Несколько нюансов

Важное правило, позволяющее продлить время эксплуатации резиновой емкости, гласит: давление в воздушной прослойке не должно превышать более чем на 10% нижнюю границу включения насоса. В противном случае удастся получить больше воды и уменьшить частоту запуска двигателя, однако груша будет прогибаться в разных направлениях, снижая свой ресурс.

Если при регулировке верхнего значения насос не отключается, а стрелка манометра замирает на какой-то цифре, то это означает, что недостаточно мощности насоса для закачки до выставленных пределов. Нужно прервать электропитание и, немного уменьшив «Р», повторить проверку, предварительно разобрав накопленную воду.

Ремонт реле давления насосной станции хотя и возможен, но это лишь временное средство. Так как данный элемент фактически защищает насос от перегрузки, а грушу от повреждения, то лучше приобрести новое реле. Исключение составляет лишь текущее обслуживание, при котором внутренние трущиеся детали смазываются для уменьшения сопротивления и более точного срабатывания.
