Отопление гаража буржуйкой с водяным контуром, самодельная печь из газового баллона: фото изготовления с описанием конструкции.
В прошлых статьях мы уже рассматривали пошаговое изготовление самодельных буржуек с воздушным контуром, теперь поговорим о том, как установить водяной контур в топку металлической печи.
Хочу представить Вашему вниманию, несколько фото по сборке буржуйки с водяным контуром от умельца Вячеслава Крылова. Процесс изготовления печки показан на фото.
Газовый баллон был разрезан пополам, в одну из боковин автор приварил трубу змеевик.
Между половинами баллона приварены листы металла для топочной камеры.
Приварены колосники.
Сделаны дверцы топки и зольника.
Поставили дымоход.
На колене дымохода сделаны съёмные заглушки для чистки золы.
Над печкой, сверху дополнительно установлен вентилятор для обдува.
Гараж прогревается довольно быстро.
К змеевику будет подключён водяной контур, в ближайшее время автор планирует закончить работу.
На данный момент буржуйка полностью прогревает помещение, менее чем за час работы.
Автор: Вячеслав Крылов.
Популярные самоделки
Загрузка...samodelki-n.ru
Как встроить водяной котел в буржуйку самостоятельно : как сделать самому
Для многих городов отопление является важнейшей частью жизнеобеспечения, и в частных домах оно формируется чаще всего с использованием печей. Одним из самых популярных видов является буржуйка с водяным контуром, включающая в своей конструкции радиаторные батареи, позволяющие обогревать весь дом. Приобретение такой конструкции многим может оказаться не по карману, однако сформировать водяное отопление от буржуйки можно и своими руками.
- Формирование печи-буржуйки
- Добавление водяного контура в буржуйку
Достоинства использования буржуйки с водяной рубашкой
Печь с полостью для подогрева теплоносителя устроена так, что горячие испарения омывают емкость со всех сторон, что позволяет долго поддерживать высокую температуру. Помимо прочего, подобная буржуйка отличается следующим:
- Печь буржуйка с водяным контуром обеспечивает высокую производительность. Стоимость создания и эксплуатации будет значительно меньше по сравнению с другими печами.
Буржуйка с водяным контуром может создаваться из бросового материала, что также обеспечивает экономию средств.
- Для розжига печи можно использовать доступное топливо: уголь, дрова и различные растительные отходы.
- Буржуйка с водяной рубашкой не требует подвода электричества. Она работает по принципу естественной циркуляции.
Создание буржуйки с водяным контуром своими руками
При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.
Рекомендуем также изучить статью: Водяное отопление от печи на нашем сайте!
Формирование печи-буржуйки
Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.
Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата.
После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:
- Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.
Важно: Низ печи лучше устанавливать на уровне 25-30 см от пола. Таким образом, с помощью сконструированных металлических ножек можно снизить влияние нагрева на покрытие пола.
- В пространство между топкой и поддувалом приваривается перегородка. В ней необходимо просверлить несколько продольных отверстий, через которые будет удаляться зола.
Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.
- На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
- По бокам передней части добавляются навесы, ставятся дверцы;
Все дверцы лучше оснастить засовами
- К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.
Добавление водяного контура в буржуйку
Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:
- Корпус готовой печи.
- Радиаторы.
- Трубы.
- Металлические листы.
Советуем прочитать про водяное отопление от печи на нашем сайте.
Монтаж системы производится так:
- В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.
Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.
- Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
- Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.
Важно: Двухтрубная конструкция является более предпочтительной, поскольку позволяет изменять температуру с помощью установленных кранов и обеспечивает равномерный прогрев в отличие от однотрубной. Коллекторная же является достаточно сложной для самостоятельного возведения.
- Следующим этапом производится последовательное соединение патрубков с радиаторами по всему дому.
Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.
- К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.
Пример буржуйки с расширительным баком
- При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.
Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.
Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.
Видео: проект буржуйки с водяным контуром
С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.
presstile.ru
Отопление гаража своими руками: 20 фото изготовления печи
Простое отопление гаража из печи на отработке и воздушного контура: фото изготовления своими руками с подробным описанием.
Умелец Алексей из Новокузнецка задался вопросом, как сделать отопление гаража своими руками. После обдумывания разных способов, было решено сделать отопление гаража на отработке с установкой дополнительного воздушного теплообменника.
Для изготовления самоделки были использованы материалы:
- Труба стальная, диаметром 108 мм, толщина стенки 5 мм – 8 метров.
- Труба профильная 100 х 100 мм – 2 метра.
- Баллоны из-под фреона – 2 шт.
- Труба диаметром 219 мм (стенка 6 мм) для теплообменника.
Камеру основного горения, автор изготовил из профильной трубы 100 х 100 мм, насверлил около 50 отверстий.
Вырезал в баллонах отверстия под размер профильной трубы.
Приварил камеру горения к одному баллону.
Вырезал крышку печки.
Подогнал крышку под второй баллон, изготовил поддувало, также сделал ножки под печь.
Из трубы диаметром 219 мм (стенка 6 мм), сделал теплообменник.
Печь решил поставить в нижнем ярусе гаража. Общая длинна дымохода составила 8 метров.

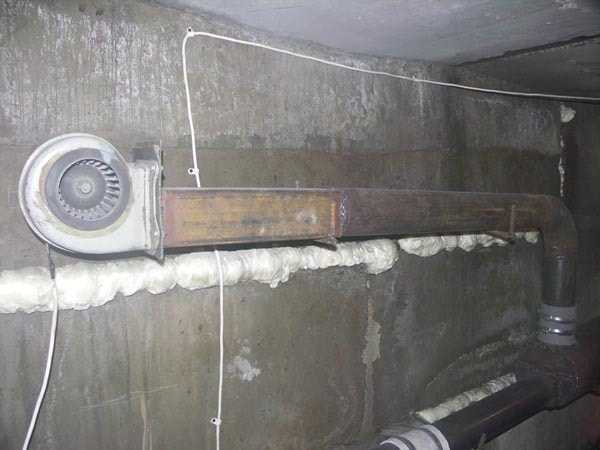

Циркуляция воздуха по теплообменнику осуществляется вентилятором улиткой от отопления УАЗа.
Теплый воздух выходит на верхний ярус гаража через трубу.
На трубе выхода подогретого воздуха стоит термометр.
Из половины баллона сделал ёмкость для заливки отработки моторного масла.
Автор доволен своей системой отопления гаража. После растопки печки в среднем режиме, через час топки в нижнем ярусе гаража температура примерно +15С°, в верхнем +10 С°, при уличной температуре -10 С°.
Автор: Алексей Шпрингер из Новокузнецка.
Также рекомендуем прочитать интересную статью на нашем сайте - отопление гаража с водяным контуром.
Популярные самоделки из этой рубрики
Печь на опилках длительного горения своими руками...
Как сделать дымоход для буржуйки...
Печка из бочки 200 литров: схема, чертежи, фото, в...
Печь для гаража своими руками...
Самодельный водяной котёл отопления из тэна...
Как самому сделать обогреватель...
Чертежи печей щепочниц с размерами...
Самодельная печь ракета
Печь на отработке с водяным контуром...
Самодельная буржуйка с варочной плитой...
Печь ракета из газового баллона: чертежи, фото, ви...
Как сделать электроплитку
