Схема отопления двухэтажного дома: требования, выбор и проектирование системы. Лучевая система отопления двухэтажного дома схема


особенности применения в двухэтажном доме – Stroim24.info

На сегодняшний день для загородной недвижимости наиболее активно применяются последовательная и лучевая система отопления двухэтажного дома, которые показали себя с лучшей стороны, эффективно обеспечивают поступление тепла в помещения.

Комфортабельность проживания в загородном доме во многом зависит от правильности выбора и качества исполнения отопительной системы.

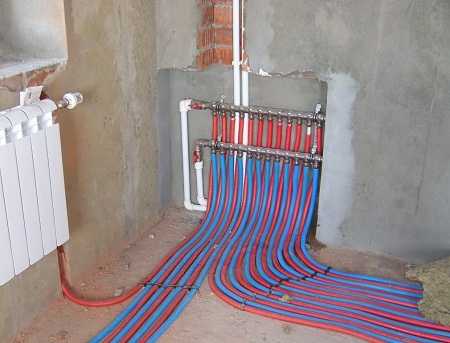

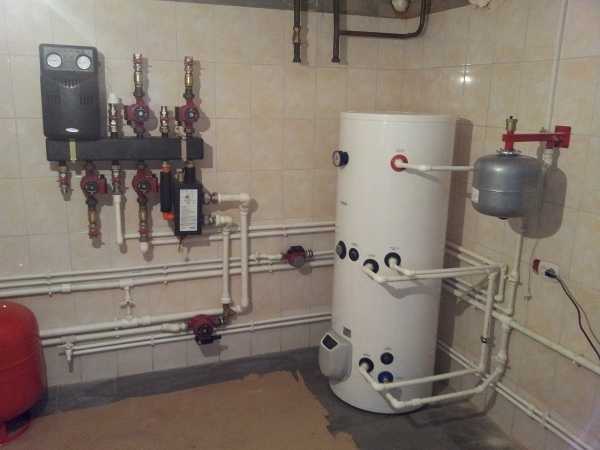

Схема отопления с распределителем (это и есть лучевая) очень удобна и эффективно подходит для установки в двухэтажном доме. Все дело в том, что данная система отопления частного двухэтажного дома подразумевает индивидуальную подачу теплоносителя от распределителя к различным приборам отопления.

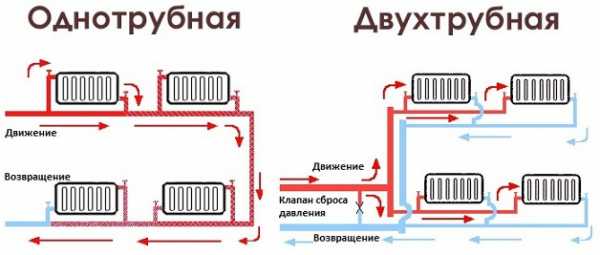

Одно- и двухтрубная системы отопления

Благодаря конструктивным особенностям, а также продуманности, помещения в доме (в том числе и на втором этаже) нагреваются намного быстрее, чем при использовании более доступной однотрубной системы отопления. Да и эстетически эта схема отопления очень хороша, ведь трубопровод подачи горячего теплоносителя и обратку можно спрятать под напольным покрытием.

Основным (но не единственным) достоинством лучевой схемы отопления можно назвать отсутствие множественных соединений на трубах (это также способствует упрощению монтажных работ). Также, такая система предполагает наиболее равномерное распределение теплоты по всей магистрали, без потерь и прочих неприятностей.

Лучевые системы отопления с естественной и принудительной циркуляцией

Как правило, система отопления Ленинградка в двухэтажном доме не предпочтительная сегодня, так как не дает достичь максимальных показателей обогрева и экономии.

Ей на смену приходит двухконтурная лучевая система, которая может устанавливаться как с естественной, так и с принудительной циркуляцией теплоносителя по магистрали. Нельзя не отметить, что оба этих метода имеют свои особенности, которые важно рассмотреть перед началом монтажа своими руками.

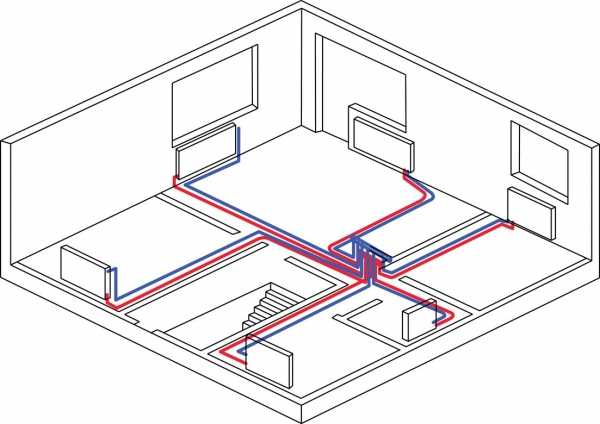

Лучевая система отопления

  • Естественная циркуляция (самотечная система отопления) – на сегодняшний день применяется не так широко, как 10-15 лет тому назад. Спад популярности связан с тем, что инструкция к подобным системам подразумевает применение труб большого диаметра, что не всегда возможно.

Двухтрубная система отопления с естественной циркуляцией также обязательно должна комплектоваться расширительным баком, который выступает компенсатором расширения теплоносителя. Установка подобного оборудования выполняется в самой высокой точке дома и, порой, это довольно неудобно.

Но, как бы то ни было, именно естественная циркуляция в двухтрубной системе отопления двухэтажного дома позволяет сэкономить. Такая двухконтурная система не требует установки дополнительного оборудования, в частности, дорогостоящих насосов.

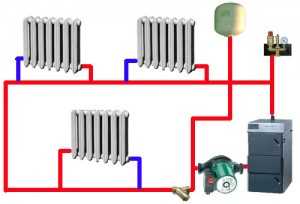

Система отопления с естественной циркуляцией

Совет: Если объект недвижимости используется, например, в качестве дачи или же это какой-нибудь долгострой, где нет электричества, то естественная циркуляция в системе отопления будет наиболее целесообразным решением.

Даже без автоматики и дополнительной прокачки теплоносителя в доме будет всегда достаточно тепло и уютно.

  • Системы с принудительной циркуляцией сегодня получили большое распространение. Еще 5-10 лет тому назад подобный вариант обогрева не получал одобрения среди потребителей в силу своей дороговизны.

    Сегодня же, когда цена на автоматику и технику снизилась, позволить двухтрубные системы отопления с принудительной циркуляцией может каждый.

Основным преимуществом и особенностью принудительной циркуляции является искусственная «прогонка» теплоносителя по трубам. Осуществляется такой процесс при помощи специального оборудования – насоса – установленного в подающей магистрали или обратке.

Нельзя не отметить (и это видно на многих фото и видео в сети), что двухтрубные отопительные системы для двухэтажных загородных домов с принудительной циркуляцией вовсе не требовательны к геометрии дома, длине веток и гидравлическому сопротивлению трубопроводов. Автоматика также помогает поддерживать оптимальную температуру в помещениях дома.

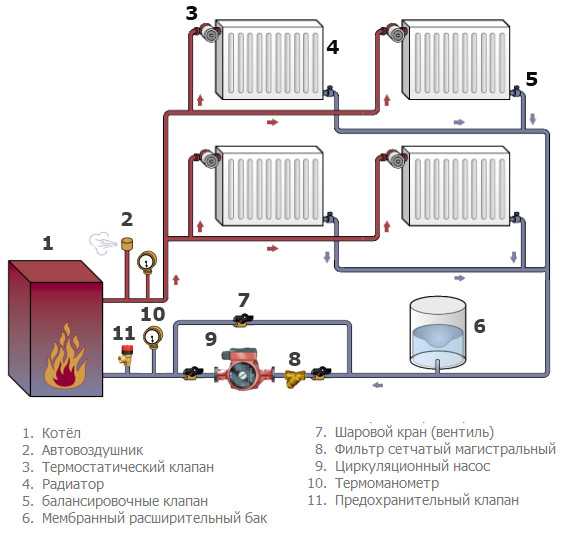

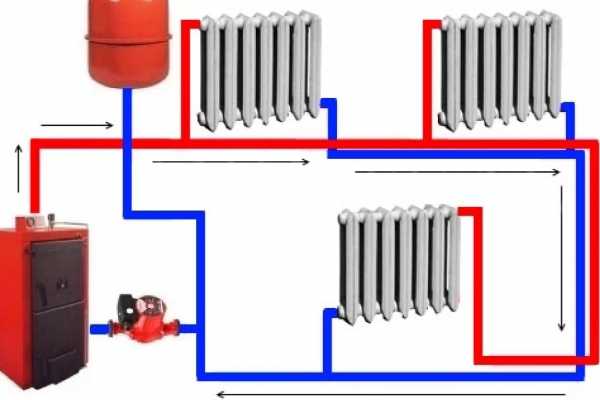

Система отопления с принудительной циркуляцией

Лучевая система отопления: для двухэтажного дома лучший выбор

В настоящий момент более эффективной и экономичной поэтажной системы отопления для двухэтажных частных загородных домов, нежели двухтрубная лучевая схема просто не найти. Грамотно подобрав оборудование, а также просчитав все нюансы и выполнив монтаж, как того требует инструкция, можно обеспечить комфорт и уют в доме.

Важно указать тот факт, что основными отопительными приборами в лучевой двухконтурной системе являются традиционные радиаторы.

Вне зависимости от размеров и материала (а это может быть как чугун, так и алюминий) такие агрегаты должны быть обязательно правильно установлены:

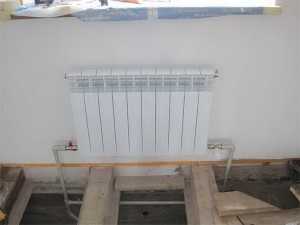

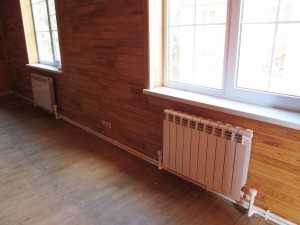

  1. Батареи отопления обязательно монтируются только под оконными проемами;
  2. Все радиаторы отопления должны монтироваться на одинаковой высоте;
  3. Ребра батареи располагаются лишь вертикально – в противном случае нормальная циркуляция теплоносителя будет невозможна;
  4. Обязательно следует предусмотреть сливную систему, посредством которой будет производиться замена теплоносителя.

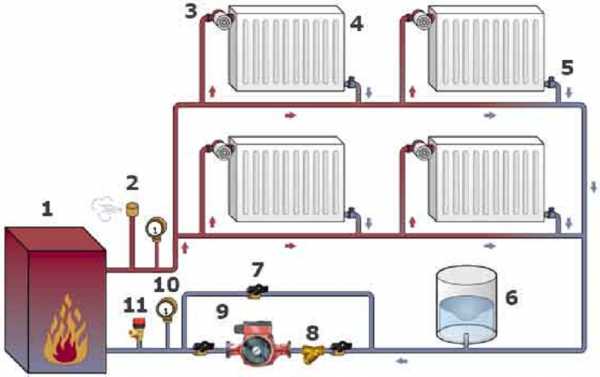

Двухтрубная система отопления для дома с двумя этажами

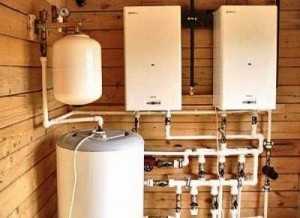

Многое также значит котел (см. как выбрать газовый котел отопления). Для нормальной работы двухконтурной системы важно выбирать современные и производительные котлы. Такая техника (да еще и снабженная автоматикой) даст возможность обеспечивать оптимальный нагрев каждого помещения двухэтажного дома, существенно экономя топливо и финансы и получить горячую воду.

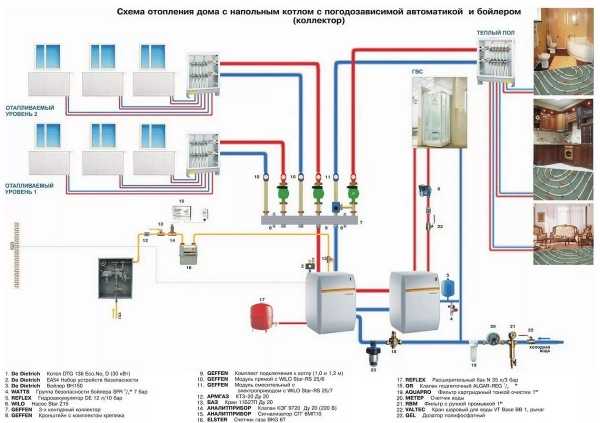

Отопительная система двухэтажного здания двухтрубной лучевой отопительной схемы не только довольно производительна и эффективна, но еще и требовательна к первому запуску.

Так, например, перед началом непосредственной эксплуатации важно грамотно выполнить балансировку системы, настроить расход жидкости для каждой петли трубопроводов подач и обратки. Только так достигается экономия топлива, обеспечивается максимально возможный уровень обогрева.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Рекомендуем ознакомиться

stroim24.info

разводка в частном доме и многоквартирном, схема двухэтажного, что это такое, коллекторная

Лучевая разводка идеально подходит для многоквартирных домов или частных к Лучевая система отопления отлично подходит для дачного дома вне зависимости от его размера оттеджей с несколькими этажами и большим количеством жилых комнат. На сегодняшний день существует лучевая система теплоснабжения с самотечной и принудительной циркуляцией.

Содержание:

    • Лучевая разводка системы отопления: принцип работы
    • Лучевое отопление с принудительной циркуляцией: особенности системы
    • Современная лучевая система отопления частного дома: плюсы и минусы
    • Лучевая система отопления в многоквартирном доме: схема подключения
    • Лучевая система отопления (видео)

Лучевая разводка системы отопления: принцип работы

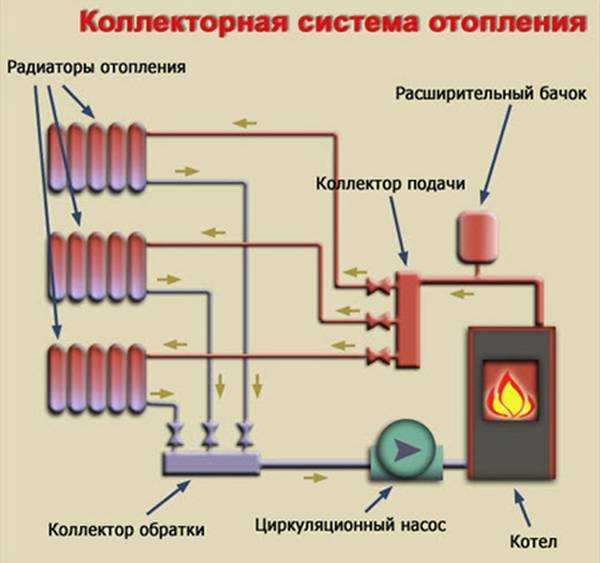

Коллекторная (лучевая) теплосистема предусматривает подключение каждого отопительного прибора к распределительному коллектору. От прибора к каждому радиатору в доме идет труба с горячей водой, к нему же и возвращается обратка с остывшим теплоносителем. Сам коллектор подсоединяется к котлу двумя трубами — подающей и обраткой.

При условии, что радиаторы размещены в одном помещении, их можно парно подключить к коллектору.

Чтобы сделать лучевую разводку системы отопления, нужно ознакомиться с рекомендациями специалистов и посмотреть обучающее видео

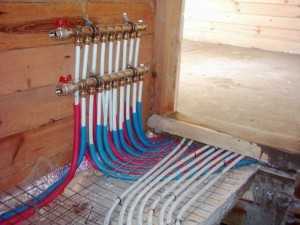

Распределяющий коллектор – довольно большой агрегат, поэтому рекомендуется размещать его в специально отведенном месте. Если дом насчитывает два и больше этажей, на каждом из них нужно устанавливать распределяющий прибор.

Основная особенность лучевой системы заключается в возможности отключить один или несколько радиаторов, не нарушая работу остальной системы. При лучевой разводке увеличивается расход основного материала – труб, так как необходимо проводить два отопительный контура.

Если дом утеплен снаружи, потеря тепла будет минимальной, и лучевая система будет работать более эффективно.

Лучевое отопление с принудительной циркуляцией: особенности системы

Применяемая ранее тройниковая система обогрева со временем уходит на второй план, вытесняемая более новыми, эффективными методами отопления. Лучевое теплоснабжение – довольно сложная конструкция отопительной системы. Она включает в себя несколько важных элементов, необходимых для эффективной работы.

Элементы системы:

  • Котел – прибор, задача которого нагревать теплоноситель и подавать его в отопительную систему.
  • Циркуляционный насос – благодаря этому прибору жидкий теплоноситель распространяется по системе быстрее.
  • Коллектор – агрегат, который помогает равномерно распределять теплоноситель по дому. Устанавливается на каждом этаже многоэтажного дома.
  • Шкаф – необязательный элемент системы. Выполняет в основном эстетическую функцию, в него прячутся все элементы разводки и коллектор.
  • Трубы и радиаторы – элементы, по которым происходит движение теплоносителя.

Все материалы и технические приспособления для отопления с принудительной циркуляцией продаются в строительном магазине

Для каждого частного дома требуется своя собственная система обогрева, исходя из планировки здания. Проектирование, установка и обслуживание коллекторной системы индивидуального отопления считается простым делом, однако иногда все же требует профессионального вмешательства.

Нецелесообразно монтировать лучевую систему отопления в домах с 3-4 жилыми комнатами.

При проектировании системы обогрева для двухэтажного дома особое внимание нужно уделить выбору насоса. Он должен быть достаточно мощным, чтобы прогонять воду по системе по всему дому. Если в коттедже возникают частые перебои с электричеством или дом не подключен к электросети, циркуляция теплоносителя осуществляется естественным способом.

Современная лучевая система отопления частного дома: плюсы и минусы

При выборе системы индивидуального теплоснабжения частного дома важно учитывать все нюансы, продумывать каждый этап строительства. Каждый владелец мечтает об экономном и эффективном отоплении своего дома. Лучевая разводка на сегодняшний день считается оптимальным вариантом автономного отопления.

Сильные стороны системы:

  • Контроль температуры на каждом радиаторе;
  • Высокий КПД;
  • Возможность скрыть всю разводку труб в пол;
  • Возможность ремонтировать и заменять отопительные приборы, не выключая систему;
  • Равномерный прогрев всех комнат;
  • Небольшое количество соединительных элементов во время монтажа системы.

Среди недостатков лучевой системы отопления стоит отметить то, что она занимает достаточно много места

Среди недостатков можно выделить высокую стоимость элементов системы – насоса, коллектора и материалов для разводки системы.

Необходимость в установке коллектора в специальный шкаф или отсек также является трудновыполнимым условием, если распланирован каждый метр свободного пространства.

Такое отопление можно установить как в частном доме, так и в многоэтажном офисном здании или больничном комплексе, чтобы не зависеть от центральной отопительной магистрали.

Лучевая система отопления в многоквартирном доме: схема подключения

При оборудовании многоквартирного дома лучевой системой отопления, расчет и проект составляется специальной организацией.

Коллекторно-лучевая схема разводки трубопровода используется в многоквартирном доме – размещение труб осуществляется под стяжкой.

При установке коллектора и радиаторов на одном уровне возможно накапливание воздуха в батареях. Для этого на каждый обогревательный прибор в квартире устанавливается кран Маевского для удаления воздуха из системы.

Чтобы сделать лучевую систему отопления в многоквартирном доме, нужно обратиться к специалистам

Схема подключения очень проста:

  1. От котла, нагревающего воду, к коллектору идет труба диаметром ¾ дюйма. На данной трубе можно установить насос, но специалисты рекомендуют монтировать циркуляционный прибор на обратке.
  2. От коллектора расходятся трубы диаметром ½ дюйма к радиаторам. Оттуда по обратке возвращается отработанный теплоноситель к котлу для дальнейшей циркуляции. Эти трубы можно спрятать под полом.
  3. Установка термостатических головок на радиаторах помогает выставить комфортную температуру для определенного помещения.

Лучевая теплосеть практически лишена недостатков, кроме финансовой стороны. При выборе качественных материалов и правильной установке она имеет долгий срок службы.

Лучевая система отопления (видео)

Коллекторная система индивидуального отопления довольно эффективная, безопасная и удобная разводка трубопровода. Ее можно установить практически везде – как в частных коттеджах, так и в многоэтажных домах. Малоэффективна она для обогрева небольших дачных домов.

thewalls.ru

Проект отопления двухэтажного дома - виды схем и способов подключения

В процессе оборудования системы отопления, перед владельцем двухэтажного дома возникает ряд задач. В первую очередь собственнику предстоит выбрать оптимальный проект отопления двухэтажного дома, отталкиваясь от особенностей планировки здания, имеющихся в распоряжении финансов и доступности определенного вида топлива. Шаг за шагом, реализуя систему обогрева, которую предусматривает схема отопления двухэтажного частного дома, владелец получит возможность эффективного и равномерного прогрева всех ключевых и вспомогательных комнат в здании на протяжении всего холодного времени года.

Чаще всего, делая отопление под ключ, подрядчики отдают предпочтение водяной системе обогрева, однако в зависимости от внешних условий и пожеланий владельцев в основу контура может быть поставлен электрический котел или дровяная печь. При этом типичная базовая схема отопления частного двухэтажного строения, в процессе работы подрядчиков, адаптируется специалистами под нужды конкретного дома. Грамотно внесенные в проект отопления коррективы позволят добиться максимально эффективной работы контура и избежать поломок системы в будущем.

Особенности схемы

Стандартная система отопления двухэтажного дома подразумевает использование традиционных элементов. Они осуществляют подогрев теплоносителя, его циркуляцию и передачу тепла. Элементы отопительной системы монтируются согласно указаниям схемы системы отопления двухэтажного дома, составленной теплотехниками заранее с учетом тепловой потребности дома.

Основными элементами схемы являются:

  • котел или печь;
  • система трубопроводов;
  • батареи;
  • регуляторы и датчики;
  • запорная арматура и фитинги.

Грамотно подобрав элементы по мощности и назначению, собственник добьется того, что система отопления частного двухэтажного дома будет реализована на высшем уровне и позволит устанавливать оптимальный микроклимат в помещении в считанные минуты.

Выбор схемы

В настоящий момент специалисты предлагают воспользоваться несколькими перспективными схемами.

Схемы отличаются способом разводки трубопроводов, использованием различных типов подключения радиаторов, особенностями циркуляции теплоносителя и вариантами расположения стояков.

Поскольку все дома отличаются планировкой, площадью и степенью изоляции, то схема системы отопления двухэтажного частного дома должна выбираться в индивидуальном порядке.

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

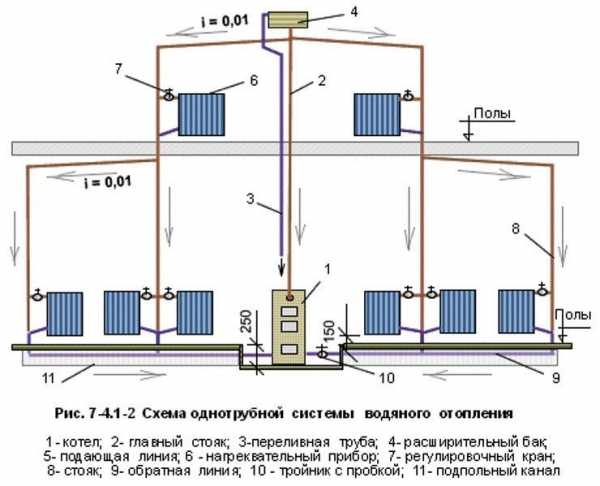

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов. Однако экономия на материалах не компенсируется эффективностью схемы. Такая схема не позволяет регулировать температуру отдельных батарей в контуре и на практике показывает себя как недостаточно функциональная и примитивная разводка отопления.

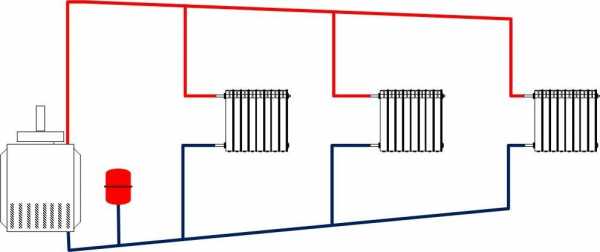

Двухтрубная схема

Более предпочтительной считается двухтрубная схема подключения радиаторов отопления в двухэтажном доме, которая предполагает исключение всех недостатков однотрубной схемы. Конечно, для реализации такого проекта потребуются большие затраты на покупку материалов и оплату труда монтажников, однако трудоемкость работ по подключению радиаторов оправдается экономичностью и функциональностью системы.

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

  1. оптимальное распределение подогретого теплоносителя по контуру;
  2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
  3. снижение гидравлических потерь;
  4. использование в процессе монтажа минимального количества угловых соединений;
  5. возможность регулирования температуры в каждом контуре.

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

  • возможность установки регулировочных клапанов на каждый отопительный прибор;
  • скрытая разводка трубопроводов, которая не портит интерьер помещения;
  • наличие всего одного вертикального стояка, который отходит от котла;
  • равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Тип циркуляции теплоносителя

Схема обогрева может предусматривать принудительную и естественную циркуляцию теплоносителя. Как правило, самотечная система отопления двухэтажного частного дома схема которой составляется индивидуально, по многим показателям проигрывает системе обогрева с принудительной циркуляцией. Поэтому владельцы частных домов используют дополнительное оборудование, такое как электрический циркуляционный насос, для нагнетания давления в контуре. Насос обеспечивает лучшую производительность контура и эффективный разнос тепла по системе радиаторов.

Окончательный выбор

Однозначного ответа на вопрос: какая схема отопления дома является более предпочтительной, не существует. Собственникам стоит помнить, что проектирование отопления частного двухэтажного дома – это сугубо индивидуальный процесс, который зависит от ряда внешних условий и факторов. Поэтому им необходимо подобрать схему, которая удовлетворит потребности дома в тепле и не ударит по карману огромными затратами на покупку материалов.

spetsotoplenie.ru

Двухтрубная система отопления поэтажная двухэтажного частного дома

Двухтрубная отопительная система — самый распространенный способ обогреть загородный дом и отличная возможность экономить деньги.

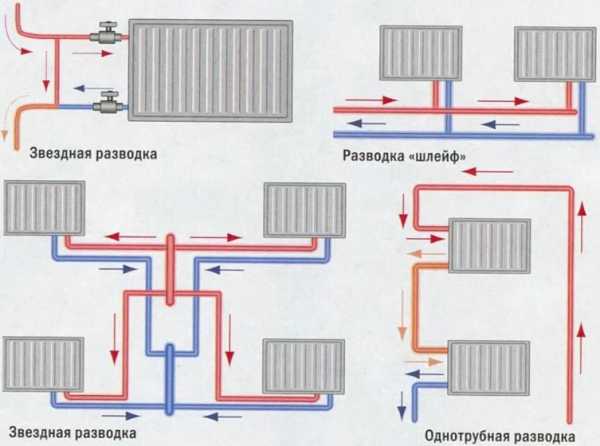

Разводка однотрубной и двухтрубной системы отопления.

В сравнении с более дешевой и традиционной однотрубной, двухтрубная дает возможность добиться самой оптимальной температуры для удобного проживания, сделать в доме неповторимую атмосферу уюта и комфорта. Это просто наилучший вариант для загородных двухэтажных домов.

Отопительная двухтрубная поэтажная система: особенности обустройства частного дома

Как понятно из названия, двухтрубная отопительная система двухэтажного дома являет собой подвод к батареям и прочим обогревателям от котла двух магистральных трубопроводов.

В одном трубопроводе содержится горячая вода, которая нагревает батареи, ну а во втором — холодная вода из радиаторов, которая поступает в газовый котел обратно для отопления частного дома.

Однотрубная система отопления двухэтажного дома настолько же эффективна, как и двухтрубная.

Можно привести несколько примеров, чтобы понять, насколько применение магистрали с горячей водой без обратки является эффективным:

  1. Скорость нагрева и высокая эффективность теплоносителя.
  2. Экономичность. При использовании двухтрубной системы отопления возможно без проблем контролировать температуру воздуха в здании, достигая необходимого уровня комфорта.
  3. Возможность выбора самой оптимальной схемы устройства отопления.

Вернуться к оглавлению

Схемы устройства двухтрубной системы отопления двухэтажного дома

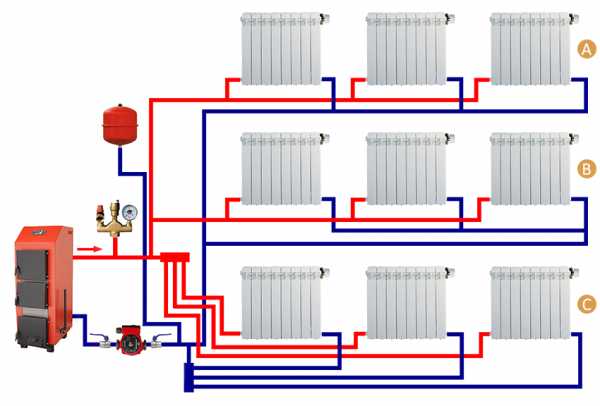

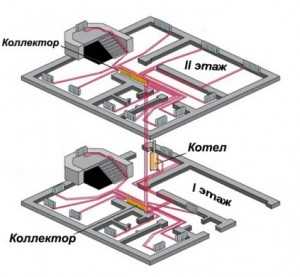

Схема горизонтальной двухтрубной коллекторной системы отопления.

Однотрубная отопительная система двухэтажного дома, как и двухтрубная, предусматривает установку радиаторов и трубопроводов по нескольким главным схемам.

Каждая из таких схем, естественно, имеет свои преимущества и особенности, которые рассмотреть будет не лишним:

  1. Лучевая схема с распределителем. Данная схема двухтрубной отопительной системы двухэтажного дома широко распространена, и ее популярность заключается в личном монтаже отвода и подвода теплоносителя. Монтаж труб зачастую производится прямо в пол.
  2. Среди достоинств данной схемы: сохранение композиции стиля интерьера, наиболее эффективный контроль отопления, регулировка подачи теплоносителя.
  3. Последовательная схема с целью подачи теплового носителя имеет большую популярность у хозяев маленьких загородных двухэтажных домов благодаря низкому показателю материалоемкости.
  4. Такая схема подразумевает последовательное подведение к каждой отопительной батарее труб обратной и подающей магистрали (на нее очень похожа обычная однотрубная отопительная схема двухэтажного дома).
  5. Благодаря использованию последовательной схемы двухтрубного отопления уменьшается цена устройства, появляется возможность установки индивидуального теплового регулятора на каждый радиатор.

Вернуться к оглавлению

Двухтрубные отопительные системы двухэтажного частного дома: модернизация разводки

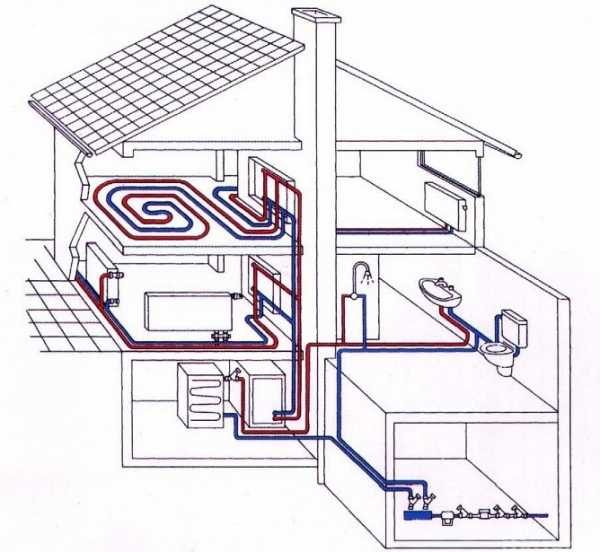

Схема отопления двухэтажного дома.

  1. В силу особенностей каждого отдельного двухэтажного дома зачастую хозяева недвижимости самостоятельно дорабатывают установленное отопление.
  2. Это очень практично и удобно, так как инструкция по установке не всегда стандартизирована, порой не дает возможности достичь высокой эффективности работы оборудования отопления.
  3. Следует заметить, что многие видео и фото в сети интернет рассказывают о том, что самым большим спросом у собственников загородного жилья пользуется установка насоса и расширительного бака в двухтрубную систему отопления.

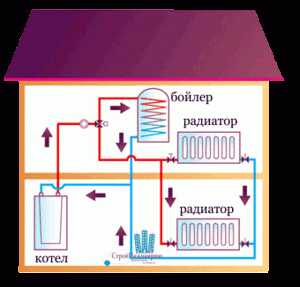

Схема двухтрубной системы водяного отопления с естественной циркуляцией.

Благодаря таким модернизациям можно увеличить производительность работы, эффективность, а также уменьшить затраты на нагрев теплоносителя:

  1. Установка расширительного бачка. Данное устройство помещать необходимо почти в самой высокой точке дома — к примеру, на чердаке коттеджей.
  2. Благодаря такому бачку теплоноситель будет циркулировать свободно в тепловой магистрали, не создавая лишнего давления;
  3. Рекомендация: желательно монтировать бачок большого объема «с запасом», так как это поможет снабдить постоянную циркуляцию необходимого объема теплоносителя.
  4. Монтаж насоса. Отопление для современного трех- или двухэтажного загородного дома с естественной природной циркуляцией (отопление самотоком) — довольно устаревший вариант.
  5. На сегодняшний день увеличить производительность помогает установка специального насоса.

Врезка обратки в трубопровод непосредственно специального насоса дает возможность ускорить существенно нагрев до оптимальной температуры, сэкономить деньги на покупке топлива.

Теплоноситель, к тому же, циркулирует гораздо быстрее с насосом, соответственно, благодаря этому всегда в доме будет оптимальная температура, в том числе на втором этаже.

Вернуться к оглавлению

Возможности двухтрубной системы: загородный двухэтажный дом

Двухтрубная отопительная система двухэтажного здания — самый эффективный, доступный и действенный способ обогрева всякого загородного объекта с несколькими уровнями.

Правильно выполненный монтаж всех элементов отопительной системы и установка некоторых добавочных аппаратов и приборов дадут возможность сделать проживание в доме более комфортабельным, обеспечить в нем уют и тепло.

Кроме, непосредственно, доступности и простоты монтажа (даже возможна установка своими руками), двухтрубная отопительная схема хороша и тем, что в нее можно включать массу разных добавочных устройств. Например, такая система при желании дает возможность включать в нее полотенцесушители, теплые полы, а также множество других агрегатов.

Если выбор попал именно на двухтрубную систему, чтобы реализовать в двухэтажном доме отопление, то все детали важно проработать еще на стадии строительства недвижимости.

Это следует сделать потому, что лишь в данном случае получится достичь самых высоких показателей производительности, эффективности и надежности. Да и установку на этапе строительства дома всех составляющих произвести намного проще и менее затратно.

1poteply.ru

Построение схем отопления двухэтажных индивидуальных домов

Частный коттедж, не подключенный к центральной отопительной магистрали, необходимо оборудовать собственной системой отопления. Автономная отопительная система может быть однотрубной или двухтрубной. Первая более экономична и проста в установке, но менее эффективна в эксплуатации. Более популярна сейчас двухтрубная система отопления двухэтажного дома, схема которой предполагает параллельное подключение всех радиаторов и наличие обратного стояка.

Разница между одно и двухтрубной схемами отопления

Из чего состоит система отопления

Основные конструктивные детали отопительной системы частного дома:

  • набор радиаторов;

  • теплоноситель – чаще всего вода, но может быть газообразная среда или незамерзающая жидкость, в зависимости от типа котла;

  • котел – электрический, газовый, твердотопливный, дизельный или керосиновый;

  • теплопровод.

Система имеет замкнутый принцип работы, то есть сначала теплоноситель подогревается котлом, направляется по трубопроводу в радиаторы, а потом, остывший, возвращается в теплоисточник. Набор отопительных приборов вместе с теплопроводом называют отопительным контуром.

Перечисленных элементов хватит, чтобы создать простейший проект отопления двухэтажного дома. Однако для повышения эффективности автономного отопления, в схему добавляют еще несколько деталей:

  • фильтр – нужен для защиты котла от засорения;

  • насос – для принудительной циркуляции теплоносителя по трубам;

  • приборы безопасности (клапан сброса давления, воздухоотводчик, манометр) – необходимы в системах с принудительной циркуляцией;

  • расширительный бак – собирает излишек теплоносителя, когда он перегревается и расширяется в объеме.

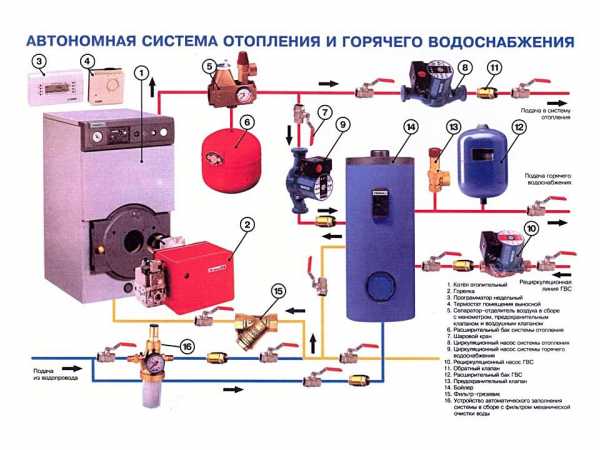

Система отопления состоит из множества связанных между собой элементов

Основные требования к системе

Существует ряд важных требований, которые необходимо учитывать при проектировании отопительной системы.

  1. Вся конструкция отопительных приборов должна соответствовать архитектурному решению здания. Размещение котла требует определенных конструкционно-проектировочных условий помещения, в котором он будет находиться. Места установки радиаторов, а также пути пролегания трубопровода не должны нарушать архитектурные правила обустройства жилых и технических помещений. Все это означает, что составлять план отопительной системы должен квалифицированный проектировщик, на основании готового архитектурного проекта дома.

  2. В процессе эксплуатации система должна обеспечивать всем внутренним и наружным поверхностям такую температуру, которая предусмотрена строительными нормами и правилами (СНиПами).

  3. Система должна быть достаточно экономичной в эксплуатации. Если отопление дома требует слишком больших расходов энергоресурсов, стоит обратиться к специалистам: возможно некоторые детали или узлы получится унифицировать.

  4. Трубопровод должен иметь минимум изгибов и поворотов. Если при его монтаже нужно большое количество крепежных деталей в различных типоразмерах, значит, схема отопления составлена некачественно.

Всегда надо составлять и оценивать предварительную схему

  1. В процессе использования система должна быть надежной, безопасной, удобной и бесшумной. Хорошая система позволяет владельцам дома легко управлять отопительными приборами, а при необходимости легко ремонтировать их.

  2. Немаловажна и эстетическая сторона. Радиаторы и подведенные к ним трубы должны иметь аккуратный привлекательный вид. Чем меньше заметны элементы отопления, тем лучше.

Проектирование системы отопления для двухэтажного дома

Отопительная система здания, в котором больше одного уровня должна обеспечивать подъем теплоносителя на высоту этажа. Схема подключения отопления в двухэтажном частном доме может быть с принудительной или естественной циркуляцией теплоносителя, с вертикальным или горизонтальным расположением стояков, с нижней или верхней разводкой. И, конечно же, она может предполагать однотрубную или двухтрубную разводку. Прежде чем выбрать тот или иной вид схемы отопительной системы, нужно ознакомиться с достоинствами и недостатками каждого из них.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Естественная циркуляция теплоносителя

Отличительной особенностью схемы с естественной циркуляцией теплоносителя является размещение труб системы под небольшим углом, чтобы «помочь» жидкости перетекать из одной части схемы в другую.

Система с естественной циркуляцией теплоносителя – трубы располагаются под углом

Естественная или самотечная конструкция функционирует за счет того, что жидкость (теплоноситель), при нагревании расширяется, и плотность ее снижается. В неплотном состоянии она поднимается по разгонному вертикальному участку в радиаторы второго этажа. После этого в остывшем плотном состоянии пускается вниз по трубопроводу и попадает в котел для дальнейшего нагрева.

Системы с естественной циркуляцией имеют свои преимущества:

  • экономичность при установке;

  • простота монтажа и эксплуатации;

  • отсутствие шума, который возникает при работе насоса в принудительных системах;

  • независимость от энергоснабжения, но только в том случае, если котел может работать без подачи электричества;

  • не требует частого ремонта, так как состоит из простых элементов.

Минусы:

  • Система с естественной циркуляцией имеет совсем небольшой радиус действия, и поэтому не подходит для домов с площадью более 100 кв. метров.

  • Система требует обязательной установки расширительного бака в чердачном помещении, а это означает, что с возникнут дополнительные сложности при обустройстве отопления на жилом подкрышном этаже – мансарде.

Расширительный бак в такой схеме надо устанавливать в верхней точке системы

  • Помещения при отоплении с естественной циркуляцией прогреваются очень медленно. От момента запуска котла до полного прогревания дальних помещений может пройти несколько часов.

  • В проходных помещениях, в которых не установлены радиаторы, необходимо утеплять трубы, поскольку в этих местах существует риск замерзания жидкости.

Это может быть интересно! В статье по следующей ссылке читайте про основные моменты монтажа отопительной системы.

Принудительная циркуляция

В случае с принудительной циркуляцией разводка отопления от котла в частном двухэтажном доме дополняется циркуляционным насосом, который гонит теплоноситель по трубам с нужной скоростью. Это более современный и эффективный вариант обогрева здания.

Преимущества принудительной циркуляции:

  • быстрый обогрев всех помещений;

  • возможность устанавливать трубы минимального диаметра;

  • детали трубопровода не испытывают перепады температуры, и поэтому служат достаточно долго;

  • можно регулировать температуру в доме;

  • можно регулировать температуру в каждой комнате отдельно.

Циркуляционный насос это обязательная часть принудительной схемы отопления

Есть у системы с принудительной циркуляцией и свои минусы:

  • в обесточенном доме система с насосом работать не будет;

  • насос потребляет электроэнергию, в результате энергопотребление дома повышается;

  • работающий насос создает шум, который, впрочем, при грамотном подборе и монтаже оборудования, будет практически незаметным.

Однотрубная схема отопления

Однотрубная система отопления двухэтажного дома, схема которой предполагает поочередное подключение радиаторов к трубопроводу, имеет такие преимущества:

  • минимальная затрата материалов при монтаже;

  • возможность проложить трубы там, где это нужно, даже в самых труднодоступных местах;

  • одна труба, проложенная вдоль стены, выглядит эстетичные, чем две;

  • быстрый и легкий монтаж.

В числе минусов такие особенности:

  • если потребуется ремонт или замена какой-либо детали системы, нужно останавливать ее всю;

  • тепло распространяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.

Если в однотрубных системах применяется параллельное подключение конвекторов – такая схема называется «ленинградка»

Еще про систему отопления «ленинградка» смотрите в следующем видео:

Это может быть интересно! В статье по следующей ссылке читайте про воздушное отопление.

Двухтрубная схема

Двухтрубная схема предусматривает два контура труб, подведенных к радиаторам. В первой магистрали находится горячая вода, поступающая из котла кратчайшим путем к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества данного варианта настолько убедительны, что в большинстве современных домов отопление обустраивается именно по двухтрубному принципу. Перечислим основные плюсы:

  • во все радиаторы попадает теплоноситель одинаковой температуры;

  • в дальних комнатах так же тепло, как и в ближних, поэтому не нужно наращивать количество секций радиаторов для выравнивания температуры;

  • двухтрубные системы более удобны в управлении и регулировании.

Минусы:

  • большой расход туб при монтаже;

  • работа по установке двух линий труб вместо одной выходит достаточно дорогой.

А еще может быть использована универсальная схема – теплоноситель здесь перемещается самотеком, а при необходимости включается циркуляционный двигатель

Лучевая схема отопления (снизу) – самая эффективная из существующих, но для монтажа надо большое количество труб

Выбор оптимальной схемы отопления

Для начала определим, какая нам нужна отопительная – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то выбирать нужно однозначно систему с насосом. Но если вы имеете небольшую дачу в удаленной от центральных магистралей местности, вам, возможно, подойдет самотечная система, способная работать без электричества.

Теперь выберем между однотрубным и двухтрубным вариантом. Если в доме немного помещений, а требования к эстетичности интерьера высоки, лучше установить отопление по однотрубной схеме. Но если комнат много, а тепловой режим отдельных помещений, например детских, имеет для вас большое значение, выбирайте двухтрубный тип отопления.

Принимая окончательное решение важно помнить, что большинство домовладельцев предпочитают двухтрубную схему с принудительным принципом функционирования.

Наглядно про выбор системы отопления для дома смотрите в видео:

Это может быть интересно! В статье по следующей ссылке читайте про то, какое отопление лучше в частном доме.

Заключение

Установка отопительной системы, это сложный трудоемкий процесс, включающий проектирование, подбор оборудования, монтаж всех элементов. Это должны выполнять специалисты. Выбор схемы подключения тоже необходимо согласовать с профессионалами, так как без специальной квалификации невозможно учесть все факторы и нюансы.

Главное в данном вопросе стремиться получить качественное и надежное отопление, а экономичность установки должна отойти на второй план. Экономить на закупке оборудования тоже не стоит. Хорошая отопительная система будет стоить дорого, но зато она сэкономит вам немалые средства потом, в процессе эксплуатации.

m-strana.ru

.
