10 простых советов для идеальных соединений на «Ус». Соединение на ус дерева 45 градусов

10 простых советов для идеальных соединений на «Ус»

Что может быть проще соединения деревянных деталей на «ус»? Не смотря на простоту метода, порой возникают сложности с точностью и аккуратностью соединений. В этой статье мы дадим вам простые советы, взяв на вооружение которые, вы достигнете невероятных результатов. Ваши угловые соединения будут всегда идеальными!

1. Подбирайте направление и структуру волокон

Не важно что вы делаете: рамку для фотографий или обвязку для мебельного фасада, убедитесь что цвет древесины, а так же направление и структура волокон на заготовках совпадают. Подбор деталей со схожей структурой занимает немного времени, но в результате вы получаете превосходные соединения.

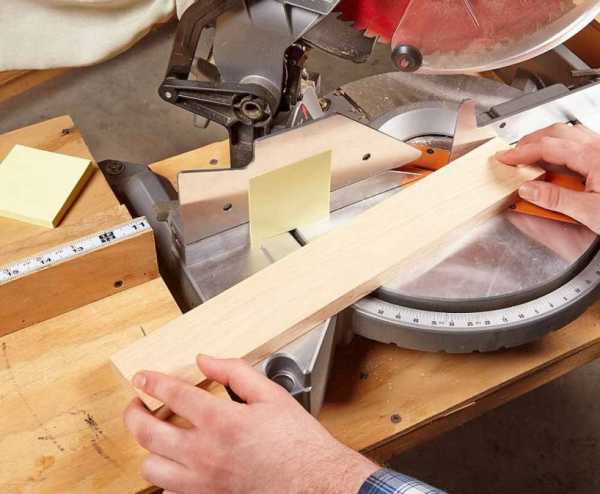

2. Тонкая настройка угла реза с помощью липких листков бумаги

Если вы когда-нибудь пробовали отрегулировать ваш торцовочный станок на несколько десятых градуса, то вы знаете как трудно это сделать. Предлагаем вам простой способ решения этой задачи: наклейте на поперечный упор несколько листков бумаги для заметок. Таким образом, делая пробные резы и убирая по одному листку вы достигнете идеального угла реза

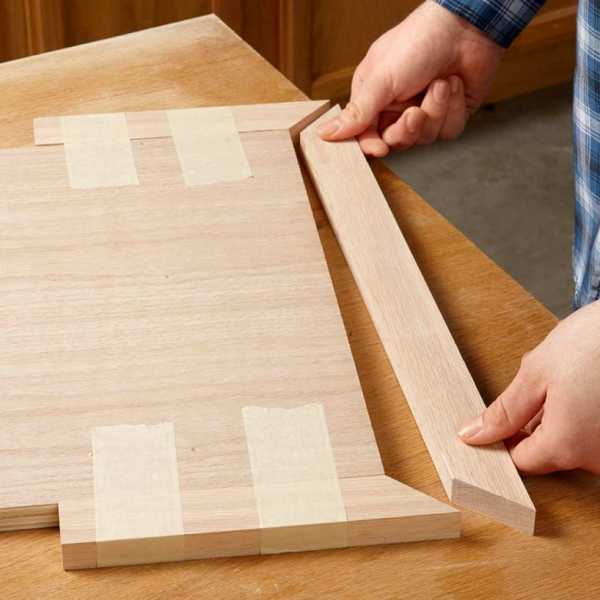

3. Используйте обрезки заготовок для примерки деталей

Чтобы точно определить длину элемента обвязки, необходимо примерить ее к панели. Это легко сделать если закрепить на панели обрезки обвязки

4. Применяйте шпонки для ровных соединений

Зачастую не просто ровно расположить детали относительно друг друга и зажать в струбцинах, особенно когда детали смазаны скользким клеем. Именно поэтому деревообработчики используют шпонки, даже в тех случаях когда дополнительная прочность соединения не требуется.

5. Собирайте рамочные конструкции на угловые струбцины

На некоторых струбцинах при сборке рамок вам надо дополнительно убедиться что все углы соединены под 90 градусов. Используя угловые струбцины необходимость в дополнительных замерах углов и выставления диагоналей отпадает.

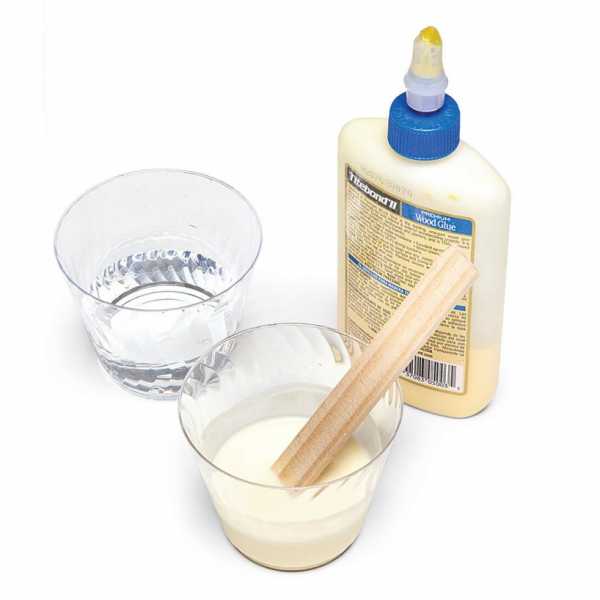

6. Увеличьте «открытое время» вашего клея

Порой трудно быстро нанести клей на соединения, собрать рамки и зажать их в струбцинах без спешки и суеты до того, как клей начнет схватываться (зачастую открытое время клея составляет менее 5 минут в теплом и сухом помещении). Что бы увеличить открытое время клея, вы можете слегка разбавить его водой. Однако, не переусердствуйте - если воды будет слишком много, то прочность соединения может уменьшиться

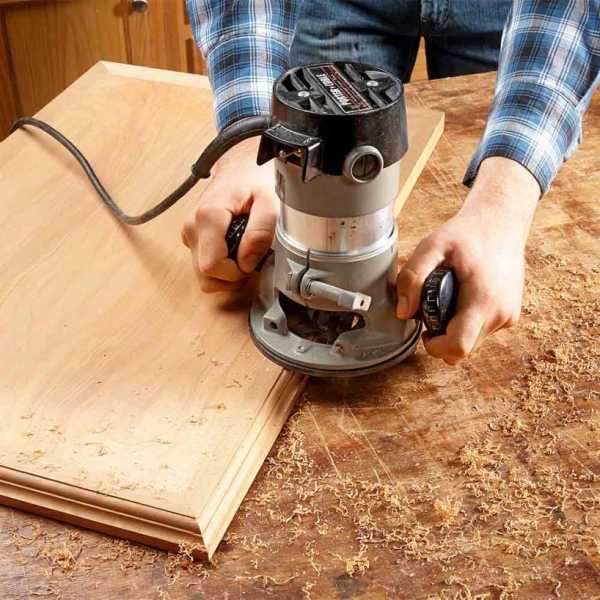

7. Сначала соберите детали на «ус», потом профилируйте

Профилированные заготовки не всегда удобно торцевать - могут появиться сколы, их не всегда легко зажать в струбцинах - можно повредить наружный профиль изделия. Поэтому упростите свою жизнь - сначала соберите и склейте рамку из заготовок прямоугольного сечения, а после того как клей высохнет отпрофилируйте ручным фрезером или на фрезерном станке

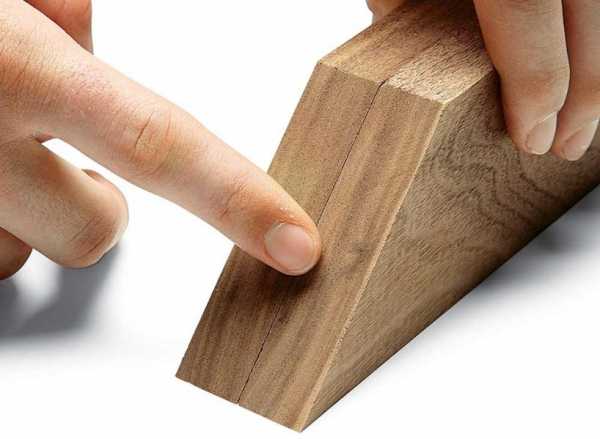

8. Доверьтесь своему осязанию

Когда вы делаете рамочную конструкцию, детали на противоположных сторонах изделия должны быть одинаковой длины. Что бы в этом убедиться проведите простой тест. Сложите две детали вместе и проведите пальцем по торцам. Не должно быть никаких перепадов. Вы можете не заметить разницу по длине на глаз, но вы обязательно почувствуете даже минимальное несовпадение длины заготовок.

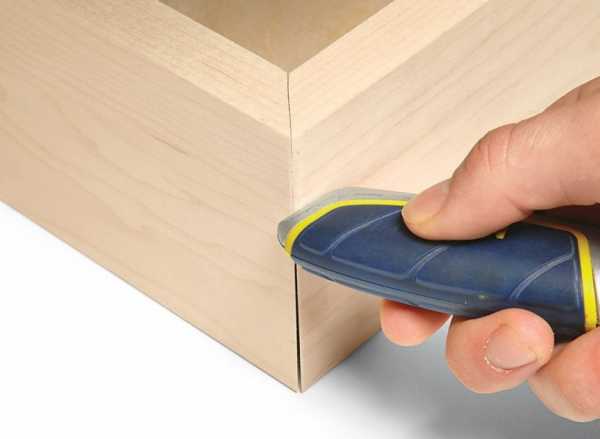

9. Закрывайте некрасивые щели

Если в процессе сборки изделий вам все же не удалось избежать щелей на углах соединений, не стоит отчаиваться. Просто закройте их, придавив углы к центру соединения тупым гладким предметом. Вы удивитесь, но щель исчезнет, при этом внешний вид изделия нисколько не испортится. Поверьте, даже опытные мастера пользуются этим способом.

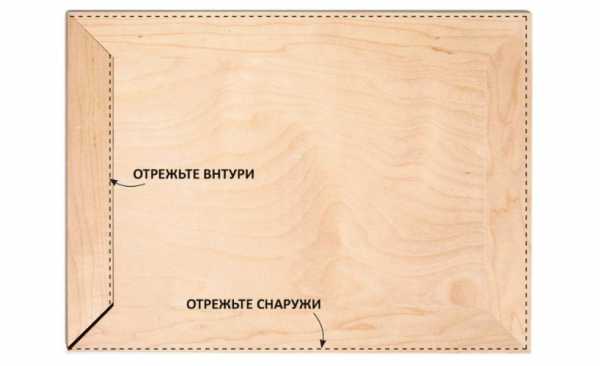

10. Вы можете изменить пропорции изделия в случае ошибки

Если последняя деталь вашей обвязки получилась чуть короче противоположной, можно обрезать ее по внутренней части. А после сборки обрезать остальные детали по внешней стороне. Таким образом ширина обвязки несколько уменьшится. Если это, например, не мебельный фасад, то никто и ничего не заметит

www.stankoff.ru

Империя — Поисковый онлайн видео сервис

Надоело пропускать премьеры в кинотеатре из-за бешеного ритма жизни? Устали от того, что по телеканалам стоящие фильмы транслируются в неудобное для Вас время? В Вашей семье часто родные делят пульт от телевизора? Ребенок просит посмотреть мультфильмы для детей, когда Вы заняты, а на каналах нет хороших мультфильмов? И, в конце концов, Вы просто хотите расслабиться после трудового дня на диване в домашней одежде за просмотром интересного фильма или сериала?

Для этого лучше всего иметь всегда в закладках любимый сайт, который станет для Вас лучшим другом и помощником. «А как же выбрать такой сайт, когда их так много?» - спросите Вы. Лучшим выбором для Вас будет именно imperiya.by

Почему именно наш ресурс? Потому что он объединяет в себе множество положительных особенностей, которые делают его универсальным, удобным и простым. Вот список основных преимуществ ресурса.

Бесплатный доступ. Многие сайты просят клиентов покупать подписку, чем наш портал не занимается, так как считает, что у людей должен быть свободный доступ в сети интернет ко всему. Мы не берем с наших зрителей плату за просмотр!
Не нужно никакой регистрации и СМС на сомнительные номера телефонов. Мы не собираем конфиденциальную информацию о наших пользователях. Каждый имеет право на анонимность в интернете, что мы и поддерживаем.
Отличное качество видео. Мы загружаем материалы исключительно в HD формате, что, безусловно, способно порадовать любимых пользователей. Ведь гораздо приятнее смотреть хороший фильм с качественной картинкой, чем с изображением низкого качества.
Огромный выбор. Здесь Вы найдете видео на любой вкус. Даже самому заядлому киноману всегда найдется, что посмотреть у нас. Для детей есть мультфильмы в хорошем качестве, познавательные программы о животных и природе. Мужчины найдут для себя интересными каналы о новостях, спорте, автомобилях, а также о науке и технике. А для наших любимых женщин мы подобрали канала о моде и стиле, о знаменитостях, ну и конечно музыкальные клипы. Устроив вечер в кругу семьи, или с друзьями Вы сможете подобрать веселую семейную комедию. Влюбленная пара понежиться за просмотром любовной мелодрамы. После рабочего дня расслабиться помогает захватывающий сериал или детектив. Фильмы в HD формате нового времени и прошлых лет представлены на абсолютно любой вкус и могут удовлетворить потребности любого зрителя.
Возможность скачивать видео. Абсолютно любой материал на сайте можно скачать к себе на компьютер или флешку. Если вдруг Вы соберетесь на дачу с ноутбуком, где нет интернета, или захотите посмотреть фильм на большом экране телевизора, то Вы всегда можете заранее скачать, а после посмотреть в нужный момент. При этом Вам не придется ждать своей очереди, чтобы скачать видео, как это бывает на торрентах или других похожих сайтах.
Безопасность. Мы следим за чистотой контента, каждый файл перед закачкой проверяется. Поэтому на нашем сайте нет никаких вирусов и шпионских программ, и мы тщательно следим за этим.
Новинки. Регулярно мы обновляем и добавляем на портал новые мультфильмы, сериалы, ТВ-шоу, музыкальные клипы, новости, обзоры, мультсериалы и т.д. и всё это Вы можете посмотреть совершенно бесплатно, без регистрации и смс. Мы стараемся для Вас, для наших любимых посетителей.
Онлайн-просмотр. На нашем сайте не обязательно предварительно скачивать фильм, чтобы его посмотреть, достаточно просто включить и наслаждаться просмотром. Благодаря профессиональной настройке не будет никаких торможений, и ничто не сможет Вам помешать посмотреть интересный фильм.
Закладка. На сайте можно нажатием одной кнопки со звездочкой отравить видео в закладки и вернуться к нему позже. У каждого, наверняка бывало, что увидел на сайте интересное видео, которое хочешь посмотреть, но прямо сейчас нет возможности. Данная кнопка поможет Вам в этом и, освободившись, Вы с легкостью сможете посмотреть, то что хотели.
Удобный интерфейс. Поиск нужного видео не займет у Вас много времени, так как сайт лучшим образом адаптирован для пользователей, и всё интуитивно понятно. Даже ребенок сможет разобраться и включить для себя мультфильм или какую-нибудь программу о животных, природе.

Кино как искусство появилось сравнительно недавно, но уже успело тесно переплестись с нашей жизнью. Множество людей из-за спешки нашего времени уже годами не ходили в театр, в галерею или музеи. Однако трудно себе представить человека, который не смотрел сериал или фильм хотя бы месяц. Киноискусство является синтезом театра, музыки, изобразительного искусства и литературы. Таким образом, оно дает даже самому занятому человеку, у которого нет времени ходить по театрам и галереям, быть ближе к искусству и духовно совершенствоваться.

Также кино заняло сферу и общедоступного развлечения. Просмотр комедий, боевиков, вестернов и т.д. отлично вписывается в какой-нибудь вечер в кругу семьи. Ужастики отлично щекочут нервы даже самого бесстрашного человека. Мультфильмы обожают дети, а некоторые можно смотреть и всей семьей. Познавательные видео помогают расширить знания, посмотреть на мир шире и удовлетворить собственное природное любопытство.

Человек в двадцать первом веке уже не может представить свою жизнь без технологий будущего, кажется, в будущем машины, роботы и техника смогуд заменить человека, а точнее выполнение многих автоматических работ, по этому каждый хочет смотреть какие технологии будут в будущем. На imperiya.by Вам и не нужно откладывать просмотр, просто добавьте видео в закладки и в любой момент можете к нему вернутся и отлично провести время за просмотром качественного видео.

Не отказывайте себе в удовольствии, начните смотреть уже прямо сейчас! Знакомьтесь с обновлениями, с новинками, выбирайте то, что хотели бы посмотреть позже. Порадуйте себя и близких интересными фильмами в хорошем качестве!

imperiya.by

соединение на ус видео VR Видео

...

3 лет назад

Несколько способов и приспособление для прочного соединения на ус.

...

9 меc назад

Это видео об применении соединения на ус в столярном деле. Почему при изготовлении мебели из мдф такое соед...

...

3 лет назад

Другие способы как заменить ламельник.

...

5 лет назад

Самое простое соединение на "УС" склеиваются фасады , потом углы пропиливается вдоль и вклеивается шпонка...

...

1 лет назад

Делал двери и столкнулся в очередной раз с одной проблемой . С которой думаю сталкивался каждый при соедине...

...

6 меc назад

Соединение на УС Средних царг.

...

3 лет назад

Ламели в соединении на УС.Просто! ▻ Скачайте книгу "Основы столярного мастерства": http://jurprime.ru/offers/book/ ▻ Подпи...

...

3 лет назад

Продолжение хроники работы над проектом трюмо с банкеткой. В этом видео я заканчиваю столярные работы по...

...

3 лет назад

Простой способ. Без шпаклевки.

...

3 лет назад

В этом замечательном ролике мы разберем процесс заусовки и покажем, как изготовить идеальное соединение...

...

2 лет назад

Примеры трех кондукторов,призванных помочь отторцевать заготовки,без торцовочно-усорезной пилы, для соеди...

...

2 лет назад

Показано правильное и неправильное соединение "на ус". Краш-тест соединения. https://www.instagram.com/alsur1973/

...

2 лет назад

Видео снято специально для Форума Мебельщиков (SM), поэтому в комментариях не нуждается. Комментируем в теме...

...

2 лет назад

Столярные соединения 2 ▻ Скачайте книгу "Основы столярного мастерства": http://jurprime.ru/offers/book/ ▻ Чтобы попасть...

...

2 лет назад

Приспособление для укрепления углового соединения "на ус".

...

11 меc назад

По вопросам заказов пишите [email protected] Мастерская Aquila Workshop https://vk.com/club37090442 Другие видео по склейке древес...

...

3 лет назад

Прекрасный способ соединения деревянных деталей.Быстро , просто,надежно. Проблемы с мебельными деревянным...

...

3 лет назад

Кондуктор предназначен для сверления глухих отверстий под шкант, усиливающий угловое соединение в рамках...

...

5 лет назад

В этом видео я покажу способы изготовления фасадов на УС , так же немного коснусь фанеровки шпоном. Видео...

vrvideo360.ru

Угловые соединения рамок

Проще всего сделать рамку, соединив планки под прямым углом. В этом случае участок стыковки будет равен поперечному срезу планки. Если же распилить планки под углом 45 градусов, то срез будет заметно больше и, следовательно, соединение более прочным.

Однако дело не только в прочности. При таком соединении деталей рамка выглядит более элегантной. И все же, как правило, одного клеевого соединения бывает недостаточно. Даже на рамках средней величины, не говоря о больших, соединения следует дополнительно закрепить — гвоздиками, вставными или сквозными шипами, уголками.

Самая распространенная форма рамки — прямоугольная. Но она может быть и шести-, и восьмиугольной. Понятно, что у такой рамки стыковочные швы проходят под другим углом. Однако в любом случае этот шов должен делить угол самой рамки пополам.

Малейшее отклонение от заданного угла — даже на один или два градуса — приведет к тому, что планки по срезам невозможно будет вплотную пригнать друг к другу. А значит, точного и соответственно прочного соединения уже не получится.

Чтобы сделать раму для картины по схеме, описанной на стр, 206-209, надо иметь солидный набор материалов и инструментов и квалификацию столяра-краснодеревщика, Для наших домашних мастеров этот материал вряд ли будет иметь «прикладное» значение. Не те запросы, не те возможности.

Такие соединения можно увидеть на любой картинной рамке. Клеевой шов между двумя планками проходит точно под углом 45 градусов, то есть делит пополам прямой угол рамки.

Это делается так

Нарезать планки согласно разметке.
Срез обработать рубанком, в отдельных случаях только зачистить наждачной бумагой.
Для дополнительной прочности на участках срезов просверлить отверстия для шипов.
Срезы покрыть клеем и закрепить соединения с помощью зажимных приспособлений, пока клей не схватится.
Закрепить рамы снаружи гвоздиками или с обратной стороны волнистой проволокой, либо уголками.
При необходимости вклеить с внешней стороны тоненькие гребни.

Что вам потребуется

Материалы:

Планки для рамки.
Гвоздики с потайной головкой.
Волнистая проволока.
Картинные или оконные уголки.
Клей.
Шурупы.
Тонкие деревянные пластины или кусочки фанеры для шипов.
Деревянные стержни для шипов.

Инструменты:

Пила со «спинкой».
Сверло или сверлильный станок.
Лучковая пила.
Молоток.
Стусло.
Рубанок.
Маркировочные штифты.
Наждачная бумага.
Зажимные устройства для рам.

Волнистая проволока и уголки

Как укрепить старую раму

При починке старой расшатавшейся рамы часто ограничиваются тем, что выскребают старый клей из швов и проклеивают раму заново. Однако не помешает дополнительное укрепление рамы тонкими гребнями, правда, при условии, что она покрыта прозрачным бесцветным лаком. После вставки гребней и зачистки наружных углов желательно покрыть раму новым слоем лака.

Распиливание

Вначале на планки наносят разметку по формату картины, оставляя запас для угловых соединений. Следующий этап — нанесение углов в 45 градусов. Эта разметка обозначит внешние стороны рамки.

Распилить планки под углом поможет обычное стусло, закрепленное на верстаке струбциной, чтобы положение самого стусла и находящейся в нем планки было устойчивым. Однако обычное деревянное стусло позволяет распиливать заготовку только под углом 90 и 45 градусов. Для изготовления рамки со сложным контуром потребуется более совершенное и дорогостоящее приспособление, пользуясь которым, можно распилить заготовку под углом 67,5 градуса для пятиугольной рамки или 60 градусов — для шестиугольной. Распиливать заготовки для рамок следует пилой для чистовой распиловки (со «спинкой»).

С помощью такого приспособления можно распиливать деревянные заготовки под разным углом.

Обычное стусло также должно быть прочно закреплено. Устойчивое положение стусла и находящейся в нем планки необходимо для получения ровного среза.

Зачистка среза

Какой бы тонкой ни была пила, одно лишь распиливание не даст безупречно гладкого среза.

Поэтому каждый срез тщательно обрабатывается. Прежде всего надо убрать «бахрому» с тыльной стороны заготовки (такой изъян неизбежен, поскольку пила работает толчками). Необходимо также зачистить всю поверхность среза. Лишь тогда соединение будет плотным.

Использование рубанка

Зачищать поверхности принято наждачной бумагой. Но в данном случае лучше воспользоваться рубанком, а заготовку вложить в приспособление, которое «позволит» рубанку убрать «лишнее», не меняя угла среза.

Такое вспомогательное устройство можно сделать из отрезка доски или куска столярной плиты, а также небольшого бруска и отрезка планки. Брусок с одной стороны затесывают, а планку — отпиливают под углом 45 градусов, после чего последовательно (см. фото вверху) привинчивают к доске шурупами.

Рубанок надо аккуратно вести вдоль среза (при этом правый бок рубанка обращен к верстаку). Затесываться должна только заготовка, но ни в коем случае не вспомогательное устройство, иначе можно повредить и сам срез.

С помощью несложного устройства можно рубанком обработать срез лучше, чем наждачной бумагой.

Склеивание

До тех пор пока клей не схватится, соединение «на ус», как называют его столяры, должно находиться под давлением. Для этого с помощью распорных щипцов устанавливают зажимные скобы. Можно использовать также специальные рамочные тиски, которые продаются в различном исполнении. Подберите из них такие, которые лучше всего подходят для вашей рамки. При использовании обычных скоб проверьте сначала, образуют ли собранные в рамку детали безупречно прямые углы. Здесь важно, чтобы все диагональные срезы по длине точно совпадали. Заметим, что при использовании дорогих рамочных тисков экономится время на контрольные измерения.

Рама собрана. Остается зафиксировать проклеенные соединения зажимными скобами, которые устанавливаются с помощью распорных щипцов.

С большой точностью фиксируют соединения специальные рамочные тиски.

Крепление гвоздиками или уголками

Даже у небольших картинных рам угловые соединения рекомендуется дополнительно закрепить (после того как клей схватится) гвоздиками с потайной головкой.

Потайными головки называются потому, что позволяют войти гйоз-дику в дерево целиком. Остается лишь небольшое углубление, которое надо заполнить замазкой либо осторожно запарить водой. Делается э, о так: капельку воды вводят в углубление, после чего нагревают с помощью паяльника или утюга. Волокна древесины, зажатые стержнем и головкой гвоздика, разбухают и заполняют углубление. В результате поверхность выравнивается.

Еще один весьма распространенный способ дополнительного закрепления угловых соединений рамок — «прошивка» волнистой проволокой (ее называют также волнистыми гвоздями). Два или три отрезка такой проволоки вбивают поперек каждого стыковочного шва с задней стороны рамки.

Закрепить уголки шурупами

Угловые соединения больших тяжелых застекленных рам можно закрепить специальными рамочными или оконными металлическими уголками. Они бывают различной величины, так что для рамы любого формата можно подобрать подходящие уголки.

Снаружи уголки не видны, но можно сделать так, чтобы они не были заметны даже сбоку. Для этого на раме с обратной стороны обводят контуры уголков и затем стамеской снимают по контуру слой дерева нужной толщины. Уголки вставляют в полученные выемки и крепко привинчивают.

Скрытые шипы

Прямоугольное соединение, скрепленное вставными шипами, выглядит наиболее аккуратно, поскольку шипы полностью скрыты.

Вставляют шипы поперек стыковочного шва и как можно ближе к внутренней стороне рамы. Отверстия для шипов сначала высверливают на одной планке. Затем с помощью маркировочных штифтов, вставленных в готовые отверстия, определяют места для сверления в другой планке.

Есть и другой способ маркировки: в планку вбивают маленькие гвоздики, потом их откусывают клещами. При плотной стыковке двух планок выступающие кончики оставят нужные метки на второй заготовке.

Два или три вставных шипа придадут дополнительную жесткость любому соединению, даже если это большие и тяжелые рамы.

Только при точном совпадении отверстий для вставных шипов можно получить безупречное прямоугольное соединение с двух деталей рамки.

Соединения сквозными шипами и гребнями

Обработка планок для закрепления угловых соединений сквозными шипами или вставными гребнями требует определенной профессиональной подготовки. Ведь надо точно пропилить пазы для вставки шипов или гребней, что для новичка довольно сложно, но именно благодаря пазам заметно увеличивается площадь стыковочных участков и соответственно клеевого покрытия. В результате получается соединение повышенной прочности.

Пазы для сквозного шипа

После того как планки для рамок подготовлены, нужно пропилить на косых срезах пазы шириной примерно в одну треть планки (но не больше). Однако за ориентир можно взять и толщину деревянной пластины, которая будет использована в качестве сквозного шипа.

При изготовлении шипа следует обратить внимание на то, чтобы волокна в нем располагались поперек. Если направление волокон и шва совпадает, то шип после жесткой фиксации пазами может легко сломаться.

Сквозной шип в виде тонкой деревянной планки или пластины должен быть достаточно длинным, чтобы заполнить пазы на всю длину.

Вставка гребней снаружи

Закрепить угловое соединение вставными гребнями несколько проще, чем сквозным швом. После того как рамка собрана и склеена, на углах снаружи делаются пропилы глубиной примерно в две трети толщины планки, куда вставляются покрытые клеем тонкие деревянные пластины (гребни).

Лучше вклеивать не один, а два гребня. Причем располагать их не обязательно параллельно. Пропилы могут иметь форму V по отношению к середине планки и друг к другу.

Такое клиновидное расположение гребней придает угловым соединениям рамки дополнительную прочность.

Сделать точные пазы в косых срезах планок довольно сложно, но результат стоит затраченных усилий: соединение, получаемое вставкой в пазы сквозного шипа, очень надежное.

Толщина гребней должна соответствовать толщине пропила.

Вставной шип должен быть достаточно длинным, чтобы заполнить пазы целиком. Выступающие части шипа после склеивания отпиливают, а неровности зачищают.

Проклеенные снаружи гребни должны заходить в пропилы до упора.

Только после того как клей схватится, можно отпиливать выступающие части шипов или гребней.

www.remontiruemlegko.ru

Угол соединения, трюки для плотных соединений

Вырезать идеальный угол соединения, используя тупое полотно невозможно. Перед началом работ проверить лезвие на остроту можно резкой угла 45 градусов на небольшом куске дуба или другой плотной древесине лиственных пород. Если лезвие режет ровно с небольшим давлением и оставляет чистый, почти блестящий отрезок без прижогов, это достаточно острое полотно. Для качественного

реза, лезвие должно иметь по крайней мере 40 зубов с победитовыми напайками.

Советы, как получить идеальный угол соединения.

Даже сделав рез с идеально прямыми углами в 45 градусов, углы не всегда идеально прилегают друг к другу на стене. Углы у стен, могут при строительстве иметь отклонения, оконные и дверные проемы в стене могут отличаться слегка от размера рам, выступать или быть утоплены в проемах. Вот тогда и начинается возня с углами, чтобы получить плотную посадку. В большинстве случаев вы будете делать корректировки с углами в n- градусов. Если разрыв в соединении небольшой (около 2 мм), нужна обрезка одного угла. Если разрыв больше, то придется обрезать обе доски.

Вот трюк, который заставит угол соединения отлично смотреться, но он работает только если вы установили боковые наличники и у вас готов к установке верхний наличник. Нанесите тонкий слой столярного клея на каждый край наличников. С помощью влажной (не мокрой) салфетки удалите излишки клея по швам, 120-наждачной бумагой шлифуйте место соединения двигая бумагой в двух направлениях по шву. Опилки от шлифовки будут смешиваться с клеем и заполнять любые маленькие зазоры. Таким способом можно удалить даже любые незначительные различия в уровнях между наличниками.

Если угол соединения в плинтусах имеет незначительный разрыв по внешнему углу среза, его можно скрыть, потирая кончик среза круглой частью отвертки. Изогнутые волокна будут маскировать щель, а слегка округленный угол будет давать меньше шансов получить сколы или повреждения. Лучший способ устранить эту проблему — отрезать углы на 1 градус острее, чем фактический угол. Это позволит оставить небольшой зазор в задней части угла, где он едва заметен.

Есть много способов найти разницу углов, но большинство плотников делают так. Угол между этими двумя стенами выглядит меньше, чем 45 градусов. На первом бруске отрезаем угол 30 градусов, теперь разделим 30 градусов и на два втором бруске делаем рез под углом 15 градусов. Как видно из рисунка, есть щель в соединении, так что мы должны увеличить угол среза до 16 градусов.

Советы, как метку на угол соединения.

Отрезать в месте где установлена метка быстрее и точнее, чем определять длину измерениями, это исключает ошибки. Хороший совет и для других видов столярных работ таких, как укладка сайдинга, укладка черепицы, создания деревянных коробов любых форм.

Сделайте небольшой скос во внутрь в наличнике, он поможет создать идеальное угловое соединение. Для создания обратно-скошенного выреза на стандартной торцовочной пиле достаточно подложить карандаш под наличник.

Если есть небольшой зазор между наличником и стеной, не прижимайте наличник плотно к стене, чтобы его прибить, угол соединения сместится и появится щель. Вместо этого, вставьте тонкую клиновидную прокладку между наличником и стеной. А потом прибейте прокладку. Если зазоры большие, заполнить щель герметиком перед покраской.

woodjig.net

Сращивание древесины по длине и толщине: автоматическая линия, ручные способы

Сращивание древесины по длине все чаще применяют для изготовления крупных деталей из дерева. Это позволяет значительно экономить сырьё. Помимо экономии материалов, такой способ позволяет также улучшить потребительские качества древесины – она меньше подвержена деформациям. Использование высококачественного клея дает возможность склеивания кусочков дерева без видимых швов, что создает иллюзию цельного бруса или доски.

Технологические особенности сращивания

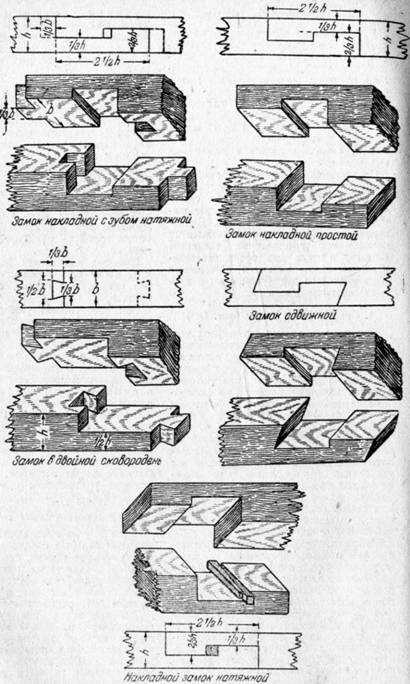

Соединение деталей по длине называют сращиванием. Выбирают способ сращивания доски в зависимости от того, где будут применяться изготовленные из нее детали. Например, при изготовлении плинтуса, который не несет на себе никакой нагрузки, доску сращивают на ус: торцы соединяемых досок обрезаются под углом 45 градусов и соединяются внахлест с помощью клея. Существует несколько способов сращивания:

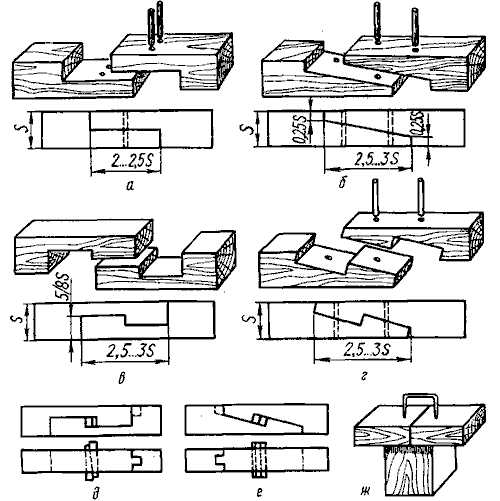

а — ступенчатое; б — на ус с затуплением; в — ступенчатое с выступом; г — ступенчатое на ус с затуплением; д — ступенчатое с выступом и клиньями; е — ступенчатое на ус с затуплением и клиньями; ж — впритык.

Для изделий, которые будут испытывать серьезные нагрузки при эксплуатации, применяют сращивание на шип (клиновидный или зубчатый). При этом за счет увеличения площади склеиваемых деталей соединение получает повышенную прочность, экономично используется дерево.

Все дефекты на коротких обрезках сращиваемых досок удаляются – так получают черновые заготовки для сращивания. Далее их соединяют в ламели нужной длины, используя соединение на микро-шип. Нарезка микро-шипов производится с помощью специальных фрез на шипорезных агрегатах. В результате получают соединение, обладающее способность к самозаклиниванию под действием пресса с сохранением полученного эффекта. Процесс подвергается контролю по ГОСТ 6449, 1 – 82 «Изделия из древесины и древесных материалов. Поля допусков для линейных размеров и посадки».

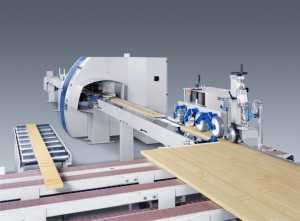

Автоматическая линия сращивания OptiCut 200

С помощью технологии продольного сращивания из второсортного сырья получают заготовки нужной длины и высокого качества. Для продольного сращивания применяют автоматические или полуавтоматические линии, самые известные из них следующие: Dimter, Paul, Irion, Reinhardt, Grecon, Ledinek. При этом необходимо соблюдать следующие требования:

Материал, предназначенный для сращивания на микро-шип, должен быть тщательно отсортирован по качеству и породам деревьев, цвету древесины, размерам заготовок, текстуре материалов.
Требования к заготовкам, сращиваем в одно изделие:
- Допускается применение только одной породы дерева.
- Только равноценные по сортам заготовки сращивают в одном изделии.
- Необходимо правильно соединять заготовки. Так, чтобы все дефекты заготовок оказались с одной стороны изделия, а бездефектные участки — с другой.
- Заготовки с обзолом должны быть скомпонованы таким образом, чтобы только одно ребро сращенного изделия включало в себя такие участки.
- Обязательно при сращивании следить за текстурой заготовок (только те, что распилены одинаковым способом, могут быть сращены в одну ламель).
- Только заготовки одинаковой толщины и ширины пригодны для сращивания в одном изделии. При этом перепад высоты заготовок не должен превышать 1 мм.
- Если сращиваются породы с твердой древесиной, необходимо особенно тщательно подбирать их по цвету.
Сращивание заготовок радиального распила

Сращивание заготовок радиального и тангетального распила

При сращивании заготовок нельзя допускать, чтобы интервал между нарезкой шипов и собственно процессом сращивания, превышал одни сутки.
Готовая сращенная с помощью микрошипов ламель не должна иметь зазоров и щелей. Такие дефекты, как заметные изъяны на строганной стороне в виде различных отверстий и зазоров, указывают на наличие брака в работе.
Помещение, предназначенное для проведения работ по сращиванию должно обеспечивать наличие положительной температуры воздуха, не меньше чем 16 градусов.
Влажность склеиваемых заготовок может отличаться не больше чем на 3%.
Влажность готовой ламели зависит от того, какие требования предъявляются потребителем, но должна укладываться в параметры 6-14 %.
По ГОСТ 10414-90 «Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям» торцевое давление при сращивании хвойных и мягких лиственных пород – 8.0 МПа, твердых пород дерева – 10 МПа.
Клей наносится специальным устройством, и толщина слоя не должна превышать 0.1 мм. В соединении клеевое покрытие должно занимать больше, чем 0.8 от глубины шипа.
Допустимо использования клея, соответствующего международным стандартам DIN EN204 «Клеи неконструкционные термопластичные для дерева».
Изделие должно быть подвергнуто прессованию не позже чем через 2 минуты после нанесения клея.
Для прочного соединения прессование должно длиться не меньше 5-6 секунд.
Согласно ГОСТ 24700-99 №Конструкция зданий и сооружений. Блоки оконные деревянные со стеклопакетами. Технические условия» прочность соединения должна быть от 26 МПС и выше.
Необходимо очистить изделие от излишков клея.
Перед последующей стадией обработки, изделие необходимо выдержать не менее суток (лучше двое суток) в помещении с температурой 15 градусов. Это позволит клею полимеризоваться, а влага в древесине за это время сможет равномерно распределиться.

Основные виды дефектов

Качественное соединение обеспечивает сращенной ламели прочность исходного дерева и не должно быть сильно заметным. При нарушении технологии или невнимательности оператора, в готовой продукции, полученной с линии сращивания, могут присутствовать следующие дефекты:

ДефектПричина возникновения

Между шипами остается пустое пространство	Недостаточное прессование, либо неравномерное нанесение клеевого состава
Полученное изделие не обладает необходимой прочностью	На шипы поступило меньше необходимого количества смолы (клея)
Ступенчатость - ступенчатая поверхность готовой детали	На сращивание подаются некалиброванные заготовки (разной толщины). Полученное изделие отбраковывается и используется в дальнейшей переработке
Винтоватость – ламели имеют плоскости с уклоном - конечный продукт может иметь форму пропеллера.	Некачественная заготовка получается от использования деталей с конусными плоскостями или при неправильной начальной настройке станка, когда не выдержан прямой угол между плоскостью режущего инструмента и кромкой заготовок. Допустимые отклонения на один метр заготовки по длине составляет 3 мм, по ширине – 2 мм. Такие изделия также подвергаются вторичной переработке
У готовых деталей могут появиться участки с вырванными волокнами древесины в шиповых соединениях.	Образуются при работе тупыми инструментами или нарушении технологий. Изделия с вырванными волокнами также отбраковываются. Бракованные изделия сращивают повторно, добиваясь получения качественного изделия.

Все сращенные заготовки должны вылежаться в течение двух-трех дней, чтобы используемый клей успел полимеризоваться и приобрести рабочие качества. После выдержки заготовки подвергают чистовой обработке и получают из него полностью готовую для применения продукцию. Ассортимент готовой продукции может включать в себя окрашенные половые рейки, наличники, плинтуса, клееный брус или клеёные щиты.

Использование автоматических и полуавтоматических линий сращивания позволяет найти применение несортовой или неразмерной древесине и значительно расширить ассортимент выпускаемой продукции.

Выбор схемы сращивания в зависимости от нагрузки на готовое изделие

Если изделие будет подвергаться только сжиманию, то достаточно применить самый простой вид сращивания, соединяя детали внакладку (косыми или прямыми срезами). Чтобы повысить стойкость изделия при боковых нагрузках, применяется соединение типа накладного замка. При этом делается накладка с применением скошенных торцов или с торцевым шипом.

Для изделий, рассчитанных на растягивающие нагрузки, применяют соединения накладной замок (зубчатый или простой). Для его выполнения на соединяемых заготовках вырезают углубления и выступы. Схема зубчатого накладного замка позволяет достичь высокой прочности соединения, которая выдерживает сжимающие, растягивающие и боковые нагрузки.

Соединение «двойной сковородень» — прямая накладка с шипом, называемым ласточкин хвост. Показывает высокую прочность при разных нагрузках – боковых смещениях, растяжении и сжатии.

Схема соединения «сдвижной замок» в виде накладки со скошенным упором способна придать прочность изделию, подвергающемуся растяжению и поперечным нагрузкам.

Существует схема, при которой добиваются повышенной жесткости конструкции накладных замков, вбивая дополнительные клинья между выступами. Называют такие замки натяжными. Делают их либо разъемными, либо склеивают. Разъемные натяжные замки следует проолифить или покрасить, что поможет защитить замок от влаги.

Выбор сырья для получения клееных пиломатериалов

Качество конечной продукции напрямую связано с качеством сырья. Несмотря на то, что клееная древесина подразумевает использование несортовых отходов, для большего выхода качественной продукции все-таки существуют критерии отбора к сырью. Склеить можно и опилки, но тогда это будет совсем другая продукция. Поскольку нашей задачей является получение качественных пиломатериалов, то с целью снижения себестоимости при выборе сырья надо придерживаться определенных норм:

Древесина, в которой слишком много сучков, потребует слишком больших трудозатрат по ее подготовке, и большая ее часть уйдет в отходы. Поэтому берем только древесину первого и второго резов.
Подбираем заготовки такой длины, которая даст возможность получить приемлемое качество изделия. Слишком короткие обрезки увеличат расход клея и понизят качество. Плюс к этому значительная часть такого сырья в процессе изготовления превратится в опилки.
В переработку принимать древесину с припуском, размер которого исключает образование дополнительных отходов производства.

Правильная технология сращивания включает в себя весь цикл производства. Имеет значение все, начиная от правильно отведенных мест под сырье и полуфабрикатов до количества и качества изготовленной продукции и процента отходов.

Технологические циклы процессов сращивания древесины

Весь цикл включает в себя следующие этапы:

Подбор и сортировка исходного сырья;
Сушка пиломатериала, отобранного для сращивания;
Черновая обработка по выравниванию сырья;
Удаление дефектов сырья;
Торцовка и изготовление шипов для соединений;
Сортировка полученных ламелей;
Сам процесс сращивания – укладка, проклейка, прессование;
Выдержка сращенных изделий до полной полимеризации клея;
Чистовая обработка сращенной древесины.

Пиломатериал после сортировки и сушки до влажности 8-16% поступает в цех для производства сращенной древесины. Существует поставка в пакетах древесины с прокладками и без таковых. При поставке пакетов с прокладками, возникает необходимость введения дополнительной операции – снятие древесины с прокладок. В конкретном случае все зависит от выбранной технологии.

Следующий этап – черновая обработка. Необходима для выравнивания поверхностей со всех сторон. Основная задача – убрать неровности, возникшие в процессе сушки пиломатериала от коробления. После проведения черновой обработки допускаются мелкие дефекты в виде недостаточно качественной простружки. Далее убираем те дефекты, которые повлияют на качество конечного изделия. Получаем новую, готовую к дальнейшей обработке ламель.

В зависимости от того, какой вид продукции предполагается получить на выходе, технолог дает указание на характер дефектов, которые должны быть вырезаны из заготовок, либо отсортированы на получение более дешевых материалов. Так, клееная древесина под покраску может содержать большее количество дефектов, чем высококачественный клееный брус или щит:

Допустимые дефекты древесины для производства клееного бруса под покраску

синеву;
сучки;
смолистость;
наличие обзолов;
другие виды повреждений.

Торцовка ламелей происходит в автоматическом или полуавтоматическом режиме. Автоматический режим предполагает раскрой деталей по заданной программе. При работе в полуавтоматическом режиме, задача оператора станка распределить в какой карман направить ту или иную ламель для торцевания.

Для того чтобы использовать древесину по максимуму, ламели с дефектами склеивают по технологии – одна сторона готовой продукции (лицевая) не должна содержать дефектов, а все дефекты должны оказаться на изнаночной стороне изделия. Для этого важно не ошибиться при компоновке сращиваемого материала. Также поступают при наличии обзола. Укладывают ламели так, чтобы все детали с обзолом оказались на одном из торцов готового изделия.

В цеху для каждого сорта ламелей должно быть специально отведенное место складирования.

Все полученные ламели складываются по сортам на поддоны и подписываются. Такой подход позволяет четко отслеживать процесс производства. Сращивание ламелей производится только после накопления объемов, достаточных для работы смены. В иных случаях это нерационально, так как требует много лишних операций по перестановке оборудования и сырья.

В производстве клееного бруса неизбежно возникают потери при нарезке шипов для соединения и при обрезке сращенных ламелей в готовый размер. Гораздо выгоднее изготавливать продукцию большей длины, поскольку при этом значительно сокращается количество отходов.

Посетители, просмотревшие эту статью, также заинтересовались следующими:

Пропитка древесины

Древесина – прекрасный материал, который используется во многих отраслях промышленности и быта. Строительство, декорирование, изготовление…

o-drevesine.ru

Прочные соединения на ус вполдерева

Эта разновидность соединений на ус считается одной из самых прочных благодаря большой площади склеиваемых поверхностей.

Раме с простыми соединениями на ус, в которых склеиваются только торцевые волокна, может не хватить прочности, чтобы удерживать тяжелые предметы, например, большое зеркало (см. статью «Простое и элегантное настенное зеркало»), К счастью, с помощью пары несложных приспособлений для фрезерного стола вы сумеете быстро и аккуратно сделать соединения на ус вполдерева (их еще называют соединениями вполдерева с заусовкой).

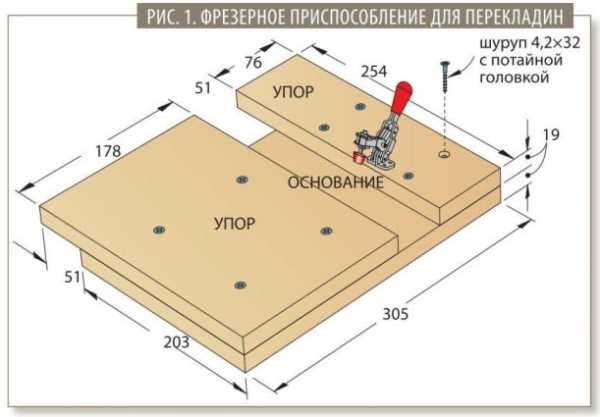

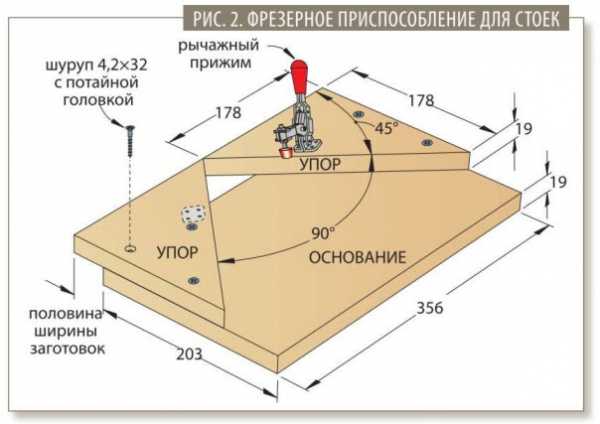

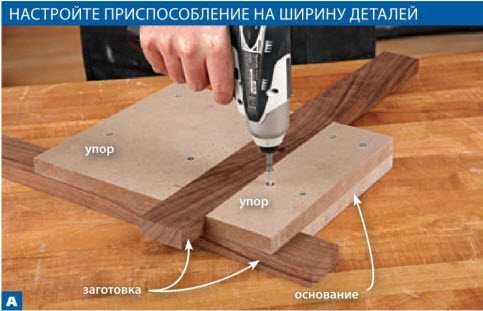

Сначала обработайте детали рамы до указанной толщины и ширины. Соберите фрезерное приспособление для перекладин (рис. 1) и для стоек (рис. 2). Оба приспособления рассчитаны на обработку заготовок шириной 51 мм. Для работы с заготовками другой ширины измените приспособление для перекладин, сделав расстояние между упорами и свесы соответствующими ширине деталей (фото А). Затем на приспособлении для стоек установите свес, равный половине ширины заготовок.

Расположите и закрепите упоры приспособления в соответствии с шириной деталей рамы. Убедитесь, что заготовка свободно скользит между двумя упорами.

Опилите стойки и перекладины рамы до окончательной длины, сделав скосы под углом 45° только на концах перекладин. Установите в цангу закрепленного в стол фрезера прямую пазовую фрезу диаметром 12 мм и настройте ее вылет, который должен быть равным половине толщины стоек и перекладин. Затем выполните четыре этапа настройки и формирования соединений.

4 простых шага к плотным соединениям на ус

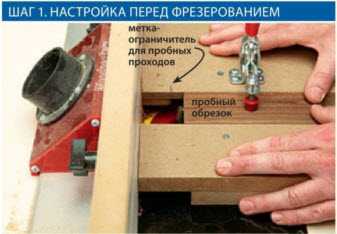

Прижав основание приспособления для перекладин к лезвию фрезы, придвиньте к приспособлению продольный упор. Зафиксируйте в приспособлении обрезок заготовки и сделайте пробный проход, ведя приспособление вдоль упора. Выдвигайте обрезок дальше перед каждым следующим проходом.

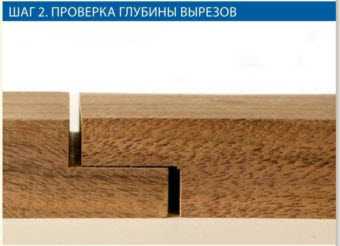

Отфрезеруйте вырезы вполдерева на двух пробных обрезках и проверьте плотность прилегания, положив их на ровную поверхность. Понемногу изменяйте вылет фрезы до тех пор, пока верхние стороны обеих частей соединения не будут располагаться в одной плоскости.

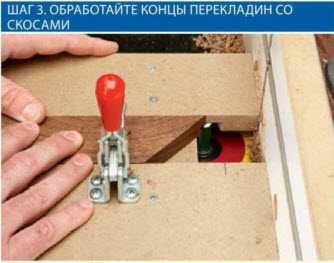

Настроив вылет фрезы, зафиксируйте перекладину в приспособлении лицевой стороной вверх для первого прохода. С каждым проходом выдвигайте деталь вперед до тех пор, пока носок скоса не коснется упора. Тогда сделайте последний проход.

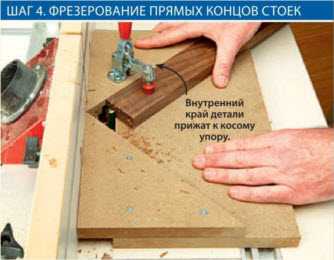

Переставьте продольный упор фрезерного стола так же, как в шаге 1. Прижмите стойку к одному из косых упоров приспособления лицевой стороной вниз и сформируйте вырез за несколько последовательных проходов. Прижмите деталь к противоположному косому упору для обработки второго конца.

Возможно, Вас заинтересует:

stroyboks.ru
