Конструкции кирпичных отопительных печей

]]>

Отопительные печи можно разбить на две группы: печи устаревших конструкций и современные печи. Взамен устаревших, несовершенных конструкций, внедряются в жизнь новые, более совершенные образцы отопительных печей. Эта замена, однако, происходит не сразу, а в течение довольно продолжительного времени. Грамотный мастер-печник, внедряющий в жизнь новые типы печей, должен отчетливо представлять себе недостатки еще сохранившихся старых образцов, уметь их ремонтировать и переделывать; для этого он должен быть знаком с основными образцами не только новых, но также и устаревших конструкций. Голландская печь (голландка) (рис. 67).

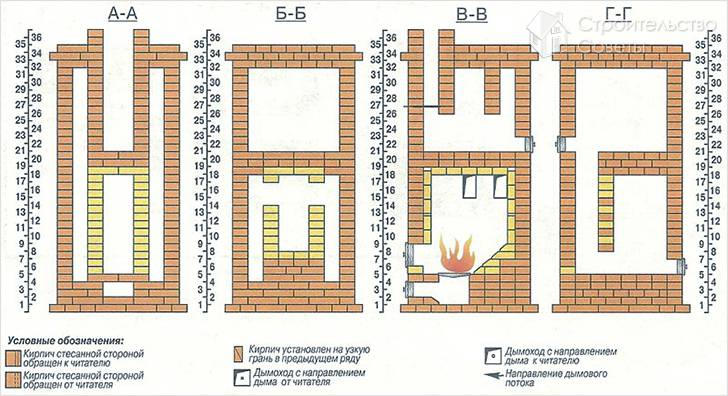

Рис. 67. Голландская печь. Разрезы и планы: 1, 3, 5 — подъемные дымовые каналы; 2, 4, 6 — опускные каналы.

Большой топливник с глухим подом без поддувала занимает весь низ этой печи. Через хайло в своде топливника, газы поступают в вертикальные дымообороты печи, расположенные в последовательном порядке, т. е. один за другим по ходу дыма. Из топливника газы поднимаются по каналу (обороту) 1, переваливают под перекрышей печи в оборот 2 и, опустившись по нему, попадают в оборот 3; под перекрышей печи они попадают в оборот 4, опускаются по нему к обороту 5, снова поднимаются под перекрышу, где переваливают в оборот 6; опустившись, газы через соединительный патрубок уходят в дымовой стенной канал. Таким образом, газы, последовательно поднимаясь и опускаясь, проходят все шесть оборотов печи.

Горизонтальные разрезы сделаны: по верхним перевалам1 дымооборотов (Г—Г), по стоякам (В—В) и по нижним подверткам (Б—Б). Стрелкой на этих разрезах показано последовательное движение из стояка в стояк.

Рис. 68. Схема последовательных дымооборотов голландской печи: 1, 3, 5 подъемные дымовые каналы; 2—4—6 — опускные дымовые каналы.

Для уяснения хода дыма по оборотам внутри печи на рис. Эти дымообороты представлены отдельно от кладки печи. Порядковые номера дымооборотов те же, что на разрезах и по ним легко проследить ход дыма. Большой топливник голландской печи может вместить много топлива, однако горение происходит в плохих условиях, так как из-за отсутствия .колосниковой решетки и поддувала воздух попадает в топливник только через топочную дверцу. В первый дымоход газы входят с высокой температурой, двигаясь далее по оборотам, они постепенно остывают и к последнему обороту (иногда число оборотов доходит до 10) подходят заметно охлажденными. А отсюда следует, что и прогрев массива печи также неравномерен.

Неравномерный нагрев массива ведет к неравномерной теп лоотдаче печи и к появлению трещин в кладке. Через трещины в помещение попадают дым и угар. Путь газов по дымооборотам удлинен, поэтому необходима сильная тяга.Есл.и высота трубы невелика и атмосферные условия неблагоприятны, то печь начинает дымить и дрова медленно, с потерями тепла от химического недожога, сгорают. На кладку голландской печи нужно много материала; печь занимает большую площадь в помещении и не отвечает своему назначению.

Печь системы Утермарка. Это — печь старого типа, напоминающая голландскую, заключена в железный футляр круглой формы (рис. 69).

Рис. 69. Печь Утермарка: 1, 3. 5 — подъемные ды мовые каналы; 2, 4, 6 — опускные дымовые каналы.

Система дымооборотов последовательная, многооборотная; топливник не имеет колосниковой решетки и поддувала. Дым из топливника поднимается в дымооборот 1, переваливает под перекрышей в дымооборот 2, опускается и подвертывается в дымооборот 3; из него переваливает в дымооборот 4; опускается и подвертывается в дымооборот 5; поднявшись по нему и перевалив в дымооборот 6, дым опускается по нему вниз и уходит в стенной дымоход.

По своим качествам эта печь почти ничем не отличается от голландки, но применение железного футляра позволяет делать стенки печи более тонкими (до 1/4 кирпича), что улучшает теплоотдачу печи.

Именно поэтому печи Утермарка получили в свое время большое распространение и, несмотря на то, что в дальнейшем усовершенствовались, продолжали называться утермарко-вс к и м и. Позднее эти печи стали оборудовать колосниковой решеткой и поддувалом; длину дымооборотов значительно сократили, выполняя их не последовательными, а параллельными. 90 Борьба за экономию топлива привела к тому, что стали появляться все новые и новые конструкции печей. В настоящее время их насчитывается значительное количество. Каждый начинающий печник при обучении должен не только понять, но и освоить устройство печей новых типов.

Современные конструкции теплоемких печей. Печи новых типов весьма разнообразны по форме и системе дымооборотов, но все они имеют общие свойства.

К числу этих свойств относятся:а) малооборотная система дымооборотов;б) устройство топливника с поддувалом и колосниковой решеткой;в) небольшое газовое сопротивление печи;г) меньшая массивность кладки по сравнению с печами старых типов;д) высокий коэффициент полезного действия, достигающий 70—85%;е) простота кладки печи и ее внешней отделки.

Печь теплотехнического института. Конструкция ее проста (рис. 70).

Рис. 70. Печь теплотехнического института конструкции инж. Ковалевского: 1 — жаровой подъемный канал; 2 — опускные каналы; 3 — последний подъемный канал, переходящий в дымовую трубу; 4— дымовая задвижка; 5 — окно в боковых стенках жарового канала; 6 — чистка.

Размеры печи 100 x 85 x 217 см. Топливник — шахтного типа, предназначен для сжигания каменного угля. Дымовые газы по каналу 1 поднимаются под перекрышу печи и попадают в два боковых канала 2. По ним они опускаются до самого низа печи, где по сборному каналу подводятся к дымовому стояку 3 и при открытой домовой задвижке 4 уходят в атмосферу. Толщина стенок дымооборотов неодинакова. Первый из них. идущий от топливника, так называемый жаровой канал, имеет толщину наружной стенки в три четверти кирпича. Толщина стенок остальных каналов .полкирпича. Печь не имеет железного кожуха и очень проста в кладке. Коэффициент полезного действия достигает 75—80%.

Недостатком печи является перегрев верхней части, куда направляются самые горячие газы; они достигают низа печи уже остывшими, поэтому прогрев нижней части отстает. Часть горячих газов из топливника через шурупы 5 попадает в баковые каналы и до некоторой степени усиливает прогрев наружных стенок нижней части печи. Для очистки дымооборотов от сажи имеются чистки 6. Колосниковая решетка может выдвигаться, чем облегчается уход за топкой и спуск шлака в зольник печи, или в стальную коробку, располагаемую под колосниковой решеткой. Дым отводится в насадную трубу.

Рис. 71. Печь конструкции В. Е. Грум-Гржимайло.

Печь проф. В. Е. Грум-Гржимайло (рис. 71) бесканальной системы совершенно не имеет дымооборотов. Печь круглой формы заключена в футляр из листовой стали. Газы движутся в печи не столько под влиянием тяги дымовой трубы, сколько под действием силы тяжести, вследствие чего остывшие более тяжелые газы опускаются вниз, а более горячие, и следовательно, более легкие, поднимаются наверх.

Печь состоит из двух частей. Нижнюю часть занимает топливник. В перекрыше топливника — небольшое хайло для прохода дымовых газов в верхнюю часть, которая представляет собой камеру без дымооборотов и похожа на опрокинутый колпак (вроде стакана). Поэтому печи такого типа называют бе с канальными или колпаковыми.

Нагретые дымовые газы не уходят из хайла а в дымоходы б; они поднимаются сначала под перекрышу печи и, остывая, опускаются по стенкам до самого основания печи. Здесь они попадают в дымовую трубу и уже под влиянием тяги уносятся в атмосферу. Вертикальный разрез А—А дан поперек топливника, а разрез Б—Б вдоль него. Горизонтальные разрезы даны по рядам кладки с 1-го ряда по 9-й. На разрезе 9—9 видны так называемые контрфорсы. Это — вертикальные ребра (в четверть кирпича), идущие вдоль стенок печи от перекрытия свода до перекрыши печи. Они образуют насадку печи и устраиваются для увеличения внутренней поверхности теплопоглощения с целью большего восприятия печным массивом тепла от отходящих газов. Нагретые газами ребра позволяют печи дольше сохранять тепло.

Печь конструкции Грум-Гржимайло использует около 80% тепла сжигаемого топлива. Железный футляр дает возможность делать стенки печи толщиной в четверть кирпича, благодаря чему печь быстро нагревается. Кладка печи несложна. Достоинством печи является еще то, что в случае неплотно закрытой дымовой задвижки на трубе печь в верхней своей половине не охлаждается от проникающего в топливник холодного воздуха. Этот воздух, попадая через щели в топливной и зольниковой дверцах в топливник, поднимается через хайло, но будучи более тяжелым, чем горячие газы колпака, переливается сразу в боковые каналы б и уходит в дымовую трубу. Таким образом вся часть печи под хайлом (весь колпак) не подвергается охлаждению. Такая особенность колпаковых печей — не пропускать внутрь колпака холодный воздух — называется в печном деле «газовой вьюшкой».

Недостатком печи является преимущественный прогрев верхней части печи. Для уменьшения его, в пятом ряду кладки, в стенах топливника, устраивают шпуры. Печь хорошо работает на тощих каменных углях и антраците. Если печь топится дровами (особенно сырыми), щели между контрфорсами зарастают сажей. Очистка сажи затруднена, так как прочистные дверцы расположены в 8-м ряду и не дают возможности попасть во все промежутки контрфорсов. Дым отводится в коренную трубу.

Бесканальные печи по принципу свободного движения газов могут быть квадратными или прямоугольными и выполняться как в металлическом футляре так и без него; в последнем случае стенки колпака утолщаются до 1/2 кирпича. Малооборотная печь (0—2 Гипроавиапрома) (рис. 72).

Рис. 72. Малооборотная печь 0-2 Гипроавиапрома.

Форма печи прямоугольная, с двухоборотной системой внутренних дымоходов. Труба насадная. Дымовые газы последовательно проходят каналы 1, 2 и уходят в атмосферу через трубу 3. Печь проста в кладке и имеет хороший нижний прогрев. Верхняя часть печи прогревается несколько больше со стороны наиболее горячего канала 1. Для уборки сажи из подвертки устанавливается прочистная дверца 4. Чтобы достичь большей герметичности отключения печи от дымового стояка после протопки, печь снабжена двумя дымовыми задвижками 5. Печь хорошо работает на любом виде твердого топлива. Печь с преимущественным нижним прогревом (рис. 73).

Рис. 73. Печь с преимущественным нижним прогревом: 1 и 3 — опускные стояки; 2 — подъемный стояк; 4 — дымовая труба; 5 — чистка; 6 — дымовые задвижки.

Размеры ее 115 x 56 X 231 см; теплоотдача — 2640 ккал/час. По системе дымооборотов печь может быть отнесена к комбинированным канальным печам с нижним прогревом. Дымовые газы опускаются из топливника печи, затем стояком поднимаются к перекрыше, откуда двумя параллельными ходами опускаются до уровня 16 - го ряда кладки. Отсюда они уходят в последний подъемный стояк, переходящий в дымовую трубу. Конструкция печи проста и весьма рациональна. Она обеспечивает хороший прогрев нижней части и обладает саморегулируемостью движения газов в двух опускных каналах верхней части, которая может рассматриваться как колпак с насадкой.

Принцип «газовой вьюшки» позволяет воздуху проходить по низу колпака (показано пунктиром), не остужая его.Печь отличается простотой кладки и может быть расположена в перегородке; передняя стенка и топливная дверца выходят s коридор. Печь имеет насадную трубу; может эксплуатироваться и на дровах и на каменном угле.

Рис. 74. Квадратная печь с нижним прогревом.

Квадратная печь с нижним прогревом (рис. 74) имеет комбинированную (смешанную) систему дымооборотов. Размеры печи 102x102x238 см; теплоотдача ее 4200 ккал/час. Топливник печи сравнительно большой высоты, боковые симметрично расположенные отверстия а (по два с каждой стороны) служат для выхода газов в боковые камеры б у наружных боковых стен печи (разрезы А—А и Г—Г). Затем газы опускаются по камерам, соединенным каналом под топливником, сзади зольниковой камеры. Из каждой боковой камеры газы через нижние подвертки попадают в стояки в (разрез Б—Б), через которые поднимаются в боковые верхние камеры г, совместно образующие верхний колпак, состоящий из трех полостей П-образной формы.

Полости расположены параллельно. Горячие газы задерживаются вверху задней и средней полостей колпака, а охлажденные — переходят по нижней части через отверстия д в переднюю полость, соединенную вверху с насадной дымовой трубой, и уходят в атмосферу. Таким образом печь как бы составлена из трех колпаков: две большие камеры и верхний колпак. В печи можно сжигать любой вид твердого топлива. Если печь будет работать на каменном угле или антраците, то стенки топливника надо выкладывать из огнеупорного кирпича.

Рис. 75. Угловая печь.

Угловая печь (рис. 75) применяется сравнительно редко. Установленная в углу, она занимает немного места. В этом ее преимущество, но теплоотдача печи ухудшается, так как две стенки, обращенные к стенам помещения, используются только для нагрева воздушных прослоек между ними. Нормально работает только одна передняя стена, выходящая непосредственно в помещение. Полная теплоотдача происходит, если печь обогревает три смежных помещения. Угловая печь с теплоотдачей в 5500 ккал/час является примером конструкций с нижним прогревом.

Газы из топливника выходят двумя боковыми ходами 1 (разрез А—А и кладка 11 - го ряда), опускаются вниз до 4 - го ряда и через подвертки 2 выходят к подъемным стоякам 3, расположенным на лицевой стороне печи, идущим до верхней части печи. Попав в верхнюю камеру через отверстия 4 (разрез А—А), газы опускаются через подвертку в дымовую насадную трубу 5. Печь оборудована тремя прочистными дверцами 6 и двумя дымовыми задвижками 7.

Для дополнительного нагрева служат две камеры 8 с душниками 9. Ниша отверстий 10 предназначена для сушки одежды, рукавиц, перчаток и т. п. Печь может работать на любом твердом топливе. Двухъярусная печь прямоугольной формы (рис. 76).

Рис. 76. Двухъярусная печь.

Она состоит из двух печей, стоящих одна на другой. Размеры каждой печи 165 X 51 X 238 см. Теплоотдача нижней печи 3200 ккал/час, верхней — 2600 ккал/час. Печи разделены кирпичной выкладкой с пустотами 1 для облегчения веса печи и экономии кирпича. Выкладка, заполняющая пространство между нижней и верхней печью, служит последней основанием.

Конструкция верхней и нижней печи одинакова. Система дымооборотов бесканальная. Из топливника газы поступают в верхний колпак 2, имеющий насадку. Остывая газы опускаются и на уровне дна топливника через подвертку 3 уходят в дымовую насадную трубу 4. Дымовая труба нижней печи проходит в массиве верхней, поэтому поверхность нагрева последней несколько меньше. Верхняя печь имеет отдельную дымовую трубу. Печь отличается простотой кладки и схемы движения газов. Прочистка нижней печи производится через дверцу в задней стенке и через дверцу в боковой стенке — для верхней. Печь работает на каменном угле или на антраците. Обе трубы оборудованы двумя дымовыми задвижками.

В двухъярусных печах верхняя часть пустот 1 часто перекрывается сплошной железобетонной плитой, что способствует прочности и устойчивости всей конструкции массива. Кладка столь значительного объема печи должна вестись особенно тщательно, так как кроме того, что печь должна быть прочной, ремонт ее сильно затруднен. Также тщательно должна быть выложена дымовая труба нижней печи. Если в кладке есть неплотности, то стена, разделяющая обе трубы во втором этаже, может пропускать тепло от верхней печи, даже если обе дымовые задвижки закрыты.

В общий массив могут быть объединены печи любой конструкции, имеющие прямоугольную или квадратную форму, работающие на любом виде топлива.

ikamin.ru

Как сложить печь своими руками из кирпича

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Как сложить печь своими руками из кирпича

Чтоб узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Содержание статьи

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

 Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

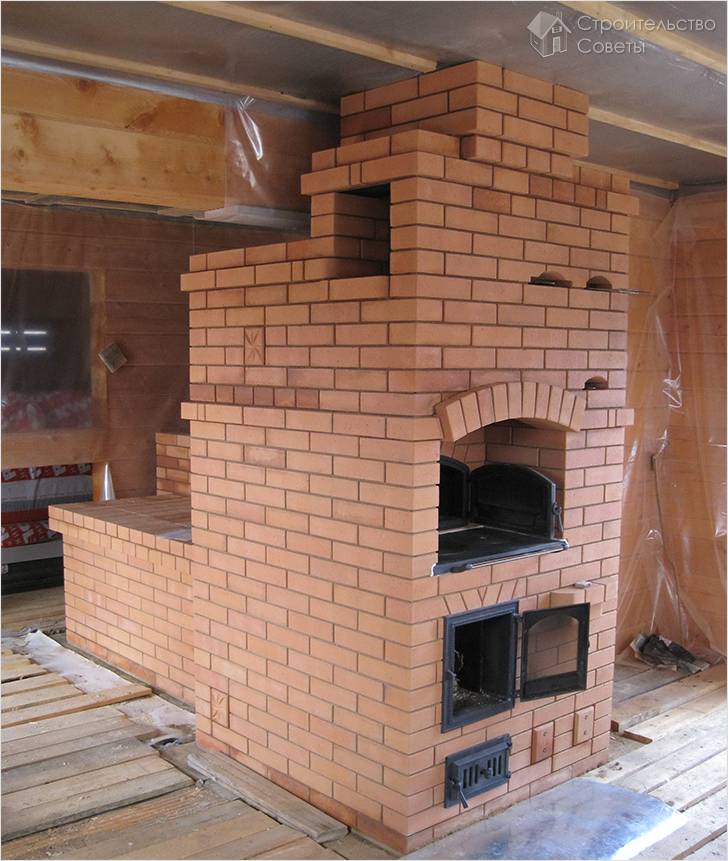

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительные печи, как правило, достаточно компактны по конструкции

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

• Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
• Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
• При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
• Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
• Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

Печь — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.



Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный — это «козелок». Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности, в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

Инструменты, которые понадобятся для кладки печи

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растирки раствора.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.  Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.  Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

Обычный набор чугунных и стальных деталей для кладки отопительно-варочной печи

 1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Подготовка места для возведения печки

Обычно фундамент для печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

• Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
• Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

• В открывшемся грунте копается котлован, глубиной в 400—500 мм.
• На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
• Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
•  Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
• После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

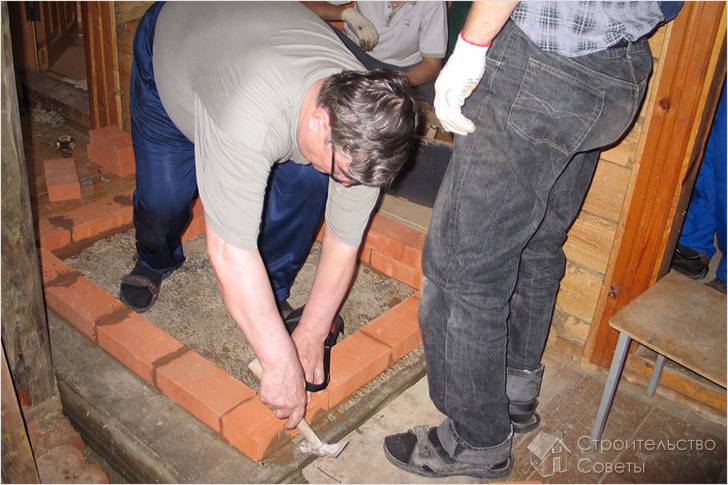

Залитый фундамент под кладку кирпичной печки

• Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.  Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

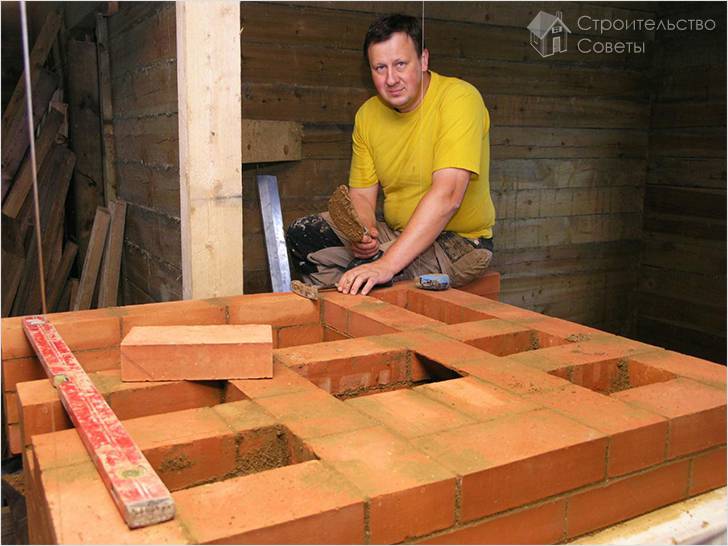

Кладка насухо

• Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
• Производя этот процесс внимательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
• Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
• После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем. Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
• Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
• Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
• Уложив два — три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
• Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

 На представленно видео показана схема возведения компакиной отопительной речки, которая подойдет даже для очень небольшого помещения. правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

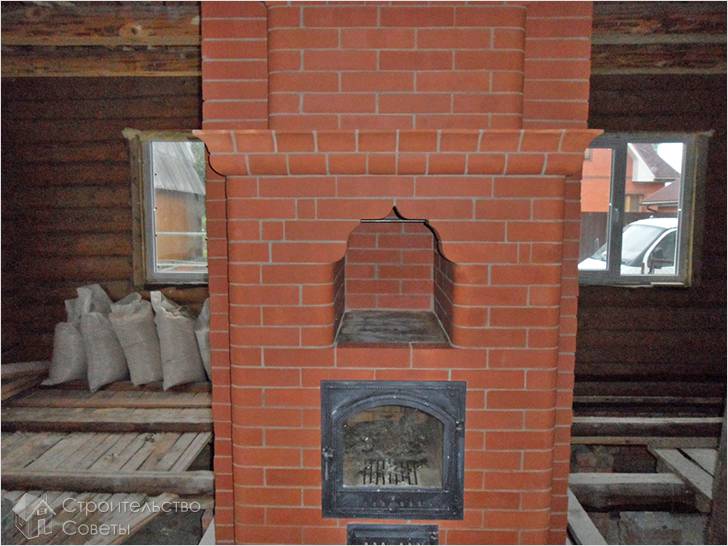

Удобная, универсальная и достаточно компактная печь-«шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

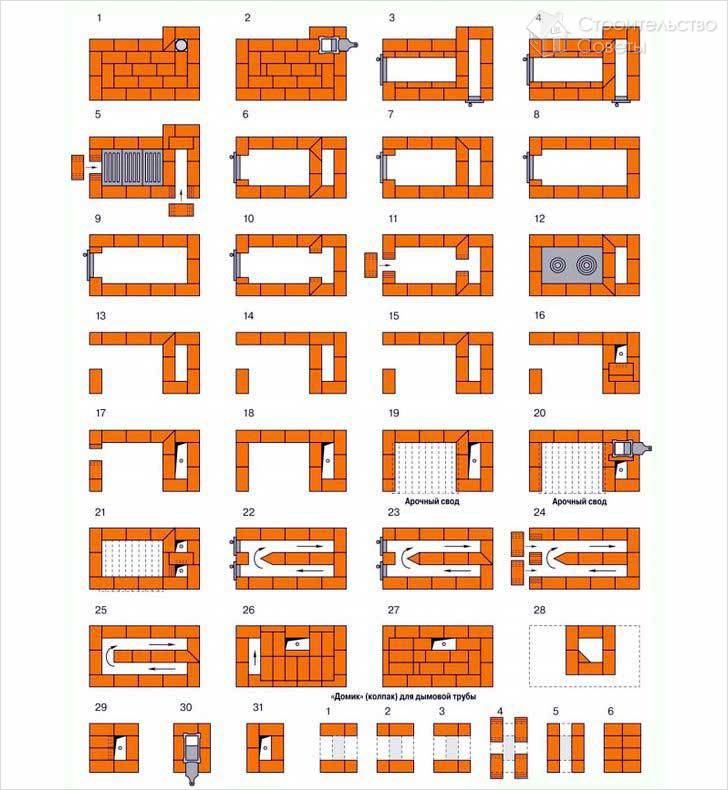

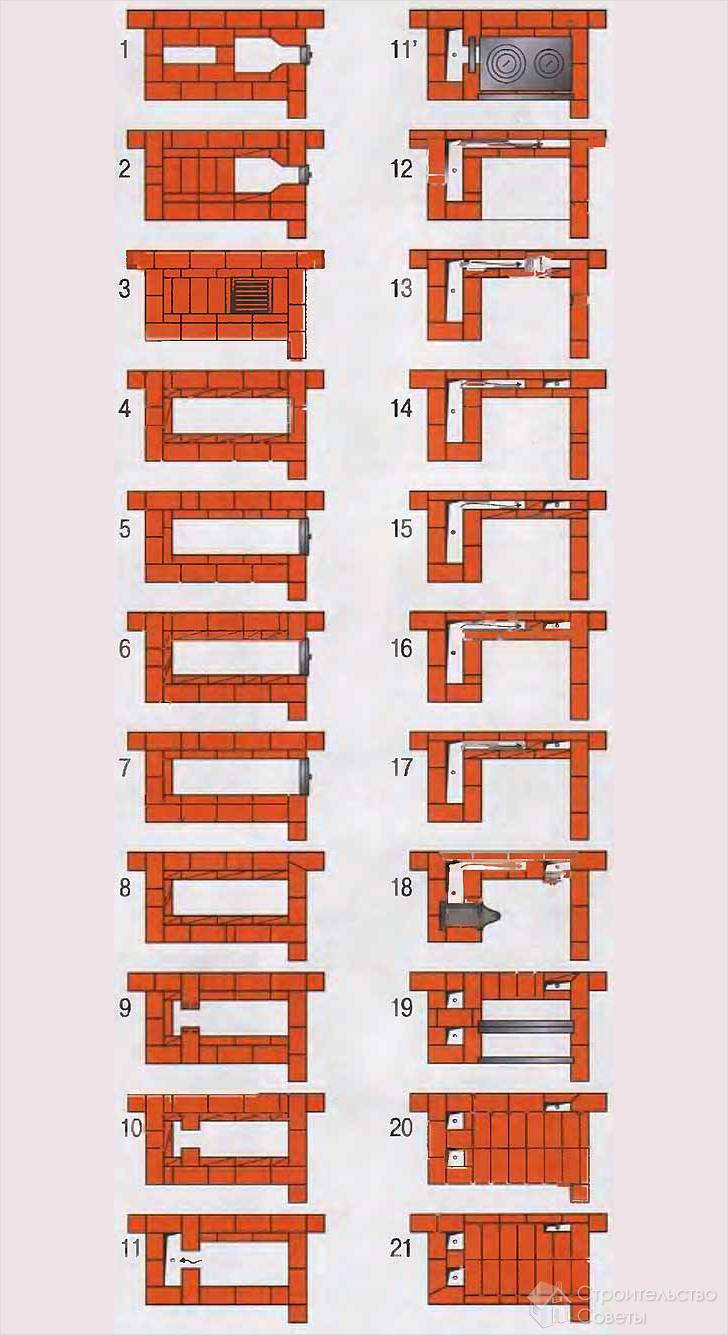

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

• Итак, с первого ряда начинается формирование поддувальной камеры.
• На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

Установка дверцы зольника-поддувала

• С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
• На пятом ряду укладывается колосниковая решетка.

В соответствующем месте сразу устанавливается колосниковая решетка

•  Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также, если это необходимо, подпорка ставится и с лицевой стороны дверцы.

В случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркой

• На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
• На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
• На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
• С двенадцатого по шестнадцатый ряд выводится варочная камера.
• На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
• Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
• На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
• На 22-ом ряду дверца камеры перекрывается кладкой.
• На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.
• На 24-ом ряду металлическими полосками перекрывают сушильную нишу.
• На 25-ом устанавливают дверцу камеры очистки.
• На 27-ом дверцу перекрывают кладкой.
• На 28-ом перекрывается полностью вся камера.
• На 30-ом ряду, на дымоотводные каналы  устанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.

Установка задвижки на дымоходных каналах

• С 31-ого по 35-ый ряд выкладывается отрезок дымоходной трубы.
• С 35-ого по 38-ой начинается сооружение распушки трубы.
• Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
• На третьем ряду ставят еще одну дверцу на очистную камеру.
• На 27-ом ряду ставят еще одну задвижку дымохода.
• На 29-ом делают расширение трубы на один ряд, а на 30-ом ее приводят в начальную форму.
• Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него негорючими материалами — это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит труба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

 Может Вас это заинтересует

 Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

• На место, куда он будет установлен, сначала монтируют металлические уголки — они станут надежными опорами для шкафа.

Металлические уголки станут хорошей опорой для духового шкафа

• Далее, духовку оборачивают асбестовым шнуром, — этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками

 Видео: технология кладки эффективной  печи с духовым шкафом

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях — размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

Хорошим дополнением к конструкции печки может стать водогрейный бак

Другой вариант установки этого водогрейного элемента — это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит, увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее — какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи — это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

stroyday.ru

схема кладки отопительной печи, устройство на фото и видео

Содержание:

1. Схема кладки отопительной печи из двух ярусов 2. Кладка квадратной печки с нижним прогревом 3. Схемы печей для дома с преимущественным нижним прогревом 4. Кладка печи, разработанная В. Грум-Гржимайло 5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов. Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать. В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой. Параметры каждой из них - 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.  В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство. В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.  У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше. У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: "Отопительные печи для дома - кладка своими руками"). Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: "Как сделать ремонт кирпичной печи своими руками"). Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.  Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива. Двухъярусная система зарекомендовала себя как хороший источник теплоснабжения загородного дома.

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту. Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции. Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх. Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: "Отопительные печки на отработке". Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака - верхний колпак и 2 большого размера камеры. В такой отопительной конструкции можно использовать любой вид твердого топлива. Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час. В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: "Отопительные печи Кузнецова: чертежи и порядовка своими руками"). Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.  Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.  Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает. Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор. Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В. Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.  Состоит данное устройство печи для дома из двух частей - в нижней располагается топливник. В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота. Она похожа на опрокинутый колпак, по форме напоминающий стакан. Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания. Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов. Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро.  Читайте также: "Какая кирпичная печь для дома лучше – виды, преимущества и недостатки".

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

- в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник. Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки. Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы. Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: "Кирпичный щиток для металлической печи".

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля. По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.  Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: "Газовая печка для дома - удобное отопление"). Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции. Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

teplospec.com

Кладка первого ряда

Всё у нас подготовлено, поэтому приступаем к работе и начинаем кладку первого ряда. Согласно проекту вашей печи делаем разметку. Так как проект у каждого свой, для примера я взял простой вариант кухонной плиты с трёхканальным отопительным щитком — не так ещё давно самый распространённый дачный вариант. Длина ± 0,9м ,ширина  ±0.9м, высота отопительного щитка без трубы ±1,7м. При условии, что имеются: стандартный кирпич 250 х 120 х 65мм , стандартная чугунная плита 710 х 410мм и толщина шва не более 5 мм(о кладке кирпича можно посмотреть здесь).Плита без духовки. Отопительный щиток с плитой не связываем, делаем их рядом, но без перевязки — так мало кто делает, но это идеальный правильный способ и будем принципиально, для наглядности, придерживаться его.

Вот такая будет печь.

Щиток и плита на рисунке разделены намеренно, чтобы показать,что они друг с другом не перевязаны. Так делается в многоквартирных домах — на фундаменте стоит только отопительный щиток (стояк), а плита как бы прилепляется с боку прямо на пол. Такой вариант удобен тем,что плиту можно переделывать не трогая основного массива печи. Но в своём доме или на даче фундамент лучше делать общий.

Итак, в данном проекте основание под печь общее. но стояк и плита разделены. На фундамент ложим гидроизоляцию, обычно это кусок рубероида. И кладём первый ряд.

Каждая сторона ложится согласно своему размеру. Углы должны быть прямыми, для этого промеряются диагонали — расстояния с угла на угол должны быть одинаковыми. Кладка сплошная, с полным заполнением всех швов. С помощью уровня нужно проверить горизонтальность. На рисунке плита и отопительный щиток отличаются по цветам. Для того, чтобы углы и стенки печи после её постройки были строго вертикальными нужно с первого же ряда это контролировать. Можно для этих целей воспользоваться тем же уровнем. Но будет лучшим вариантом, если с каждого угла натянуть вертикально верх верёвочки и зафиксировать их на потолке, выставив вертикальность каждой строго по отвесу.



Натянутые вертикальные верёвки

Можно верёвочки заменить, например, досками. Кладка первого ряда во многом определяет, какая получится печь, поэтому торопиться здесь не нужно.

Продолжение следует =>

С этим постом просматривают так же

на ваш сайт.

pechky.ru

Дымоход из кирпича: кладка своими руками

В наше время существует большое количество различных дымоходов, подходящих для твердотопливного или газового котла. Новейшие разработки в данной области и появление новых материалов позволяют производителям выпускать дымоходы, которые по своему устройству являются отдельными сложными агрегатами, способными с успехом противостоять коррозии, сажевым отложениям и конденсату. Но все равно, несмотря на это, многие предпочитают сложить дымоход из кирпича своими руками.

Кирпичный дымоход – старый добрый друг

В последнее время строительство загородных домов приобрело массовый характер. Наряду с этим возрос интерес к каминам и печам. Люди стараются строить печи по старым, проверенным рецептам, доставшимся им от отцов и дедов. Но печное искусство в определенный период развития нашей страны в отдельных регионах было почти полностью утеряно. Сегодня мы постараемся помочь вам сложить дымоход своими руками.

Дымоход – из чего он состоит?

Перед тем как сложить дымоход из кирпича, необходимо разобраться, из каких частей он состоит. Ведь многие думают, что дымоходы кирпичные представляют собой обычную прямоугольную трубу из кирпича, положенного на раствор. Это не совсем верно. Но давайте по порядку.

В самом начале находится насадная труба. Эта часть трубы установлена непосредственно на печь. В ней может быть установлена задвижка. Насадную трубу необходимо выложить с соблюдением перевязки кирпичей в каждом ряду. Насадная часть не доводится до межэтажного перекрытия на 5 или 6 рядов. Все зависит от высоты печи, комнаты и толщины межэтажного перекрытия. Это место называется шейкой распушки.

Далее следует класть кирпич с уширением, при этом уширение, или распушка, выполняются так, что основной дымовой канал не меняет своего сечения.

При кладке кирпичной трубы сечение дымового канала в надсадной трубе и оголовке должно быть одинаково. Таким образом, сечение всего дымового каналы в любом месте дымохода имеет один размер.

Распушку или разделку нужно выложить в несколько рядов, уширяя наружную часть дымохода на 250 – 400 мм.

Далее уже на чердаке часть дымохода называется стояком. Иными словами, тут необходимо класть ровную часть дымохода, доходящую до самой кровли.

Затем следует выложить еще одну разделку, которая называется выдрой. Выдра образует расширение на дымоходе со всех четырех сторон, не менее 100 мм. Это расширение препятствует атмосферным осадкам попадать через щели между дымоходом и кровлей напрямую в чердачное пространство. Отсутствие выдры влечет проникновение влаги на чердак, приводя к разрушению несущих конструкций крыши и перекрытия.

Выше выдры дымоход нужно класть точно так же, как и стояк. Это место называется шейкой трубы.

После шейки наружная кладка опять расширяется, образуя оголовок дымохода. На оголовок можно установить флюгарку или колпак из металла, который предохранит внутреннюю часть дымохода от атмосферных осадков.

Хорошо подобранная флюгарка или колпак способны значительно повысить тягу в дымоходе.

Кладка дымохода своими руками

Все основные части и их названия мы рассмотрели, пришло время рассказать, как сложить дымоход из кирпича своими руками.

Основная подготовка закончена

Про материалы, инструменты или о том, какой кирпич для дымохода использовать, мы сегодня упоминать не будем, об этом уже достаточно много сказано на страницах нашего ресурса. Будем считать, что у нас все готово. Наша сегодняшняя задача — рассмотреть, как правильно строить дымоход из кирпича.

Первый этап – знакомство с чертежами

Перед нами чертеж кирпичного дымохода. Хотя существует множество других вариантов, это стандартная схема дымохода кирпичного для печи, твердотопливного котла или камина. Использование внутри такого дымохода металлической трубы из специального сплава может легко превратить его в дымоход кирпичный для газового котла. Так как требования к условиям дымоотведения твердотопливного и газового котла несколько отличаются.

Чертеж дымохода.

Номерами на чертеже обозначены:

1. Флюгарка.
2. Оголовок.
3. Шейка трубы.
4. Цементный раствор.
5. Выдра.
6. Кровля.
7. Обрешетка.
8. Стропила.
9. Стояк.
10. Разделка (распушка).
11. Перекрытие.
12. Изоляция.
13. Дымовая задвижка.
14. Шейка печи.

Важно знать: распушка и выдра могут класться немного по-другому, все зависит от расположения дымохода относительно крыши и от угла ее ската.

Размер канала напрямую зависит от толщины швов кладки – помните об этом.

Кладка дымохода – первые шаги

Насадная труба

• Кладка кирпичного дымохода начинается с надсадной трубы. Она выкладывается со строгим соблюдением кирпичных перевязок.

  Насадная труба

• Как уже говорилось, заканчивается насадная труба за 5 – 6 рядов от перекрытия.

  Заканчиваем от перекрытия

Формирование разделки

• Далее кладка дымохода из кирпича представляет собой шейку разделки (распушки).
• Выложена она из пяти кирпичей. Дымовой канал имеет размер 140х270 мм.

  Начинаем разделку

• Следующий ряд, это начало разделки.
• Наружные размеры в данном случае составляют 590х450 мм.
•  Достигается это за счет вставки четвертинок и половинок кирпича.
• Для соблюдения размера дымового канала внутрь вставляются кирпичные пластины.
• Таким образом, канал не изменяется.

  Соблюдаем размеры

• 3-й ряд имеет уже размер 510х650 мм.
• Внутри также вставлены кирпичные пластины  толщиной 60 мм.

  Уже есть форма

Взглянув изнутри, становится видно, что распушка начинает приобретать свою форму.

Не так сложно, как казалось изначально

• В следующем ряду наружные размеры имеют уже 570х710 мм.
• Внутри вставлены кирпичи 90 – 100 мм толщины.

Заканчиваем разделку

• Пятый ряд выкладывается целым кирпичом.
• Выкладывать шестой ряд необходимо точно так же, как пятый, но строго соблюдая перевязку.

При необходимости, чтобы сделать распушку выше, можно проложить еще один ряд, с перевязкой под нижележащую кладку.

Можно проложить ещё один ряд

Работы на чердаке

Начинаем делать стояк

• В кровле необходимо сделать отверстие для выхода стояка наружу.

  Начинаем проход через крышу

• Стояк проводят через кровлю.

На этом работа на чердаке заканчивается, далее нужно начинать устройство части дымохода на крыше.

«Крышные работы»

На крыше продолжаем выкладывать стояк. Внимательно следите за перевязкой кирпичной кладки.

Выводим стояк

• Стояк выводится на 1 – 2 ряда выше кровли, далее начинается выкладывание выдры.

Выдра – делаем выступы

• Выдра выкладывается девятью рядами.
• Каждый следующий ряд больше предыдущего по наружному размеру на одну четвертую кирпича.
• При этом не стоит забывать про соблюдение размера дымового канала.
• Подбирайте внутренние кирпичные пластины так, чтобы дымовой канал не расширялся и не сужался.

Как видим, в этом ряду кирпичная кладка образует только один выступ, вперед. По краям наружный размер дымохода остался неизменным.

Увеличиваем ширину выдры

• В третьем ряду увеличивается ширина выдры за счет выдвинутых кирпичей.
• Таким образом, передний выступ начинает плавно заходить по бокам.

  Продолжаем кладку

• В четвертом ряду, как видно на рисунке, боковые выступы увеличились в длину.

  Увеличивается длина

• Пятый ряд еще больше увеличил длину боковых выступов, тем самым перекрывая зазор между дымоходом и кровлей.

  Перекрываем зазор

• В шестом ряду боковые выступы стали еще длиннее (на рисунке хорошо видно, что боковой зазор почти полностью закрыт).

  Зазор почти закрыт

• В седьмом ряду формирование боковых выступов полностью завершено.

Таким образом, у нас имеется передний и два боковых выступа. Осталось выложить задний выступ.

Заканчиваем выдру

Выдра почти закончена

• В восьмом ряду выполняется последний, четвертый выступ.
• Соблюдайте перевязку кирпичной кладки и внимательно подбирайте кирпичные пластины для формирования дымового канала.

  Соблюдаем перевязку

• Девятый ряд выкладывается точно так же, как и восьмой.
• Соблюдайте кирпичную перевязку и следите за размерами дымового канала.

Выкладываем шейку

• В десятом ряду начинается формирование шейки дымохода.

  Продолжаем выкладывать шейку

• Далее выкладывается шейка дымохода.
• Ее размер зависит от высоты дымохода. Соблюдайте все правила по устройству высоты дымохода над кровлей.
• От этого напрямую зависит работоспособность вашей печи или камина.

Все размеры по высоте дымохода над кровлей вы можете посмотреть на нашем ресурсе. Это касается всех дымоходов, будь то дымоходы для котлов из кирпича или других тепловых агрегатов.

Завершающий этап — оголовок

• После того как шейка сформирована, можно выкладывать оголовок.
• Выложить его не составит большого труда, так как он выполняется точно так же, как и распушка.

  Заканчиваем оголовок

• По окончании кладки не забудьте подобрать флюгарку или колпак для вашего дымохода.

  Готовый дымоход

Маленькие советы большого дела

Неопытные строители полагают, что кладка дымохода из кирпича проходит так же, как возведение стен. Однако устройство печной трубы имеет свои нюансы. В частности,  специалисты не рекомендуют использовать цементно-песчаный раствор. Такой раствор не выдержит резких температурных колебаний, возникающих в стене трубы дымохода. Кроме того, обычный раствор будет разрушаться от конденсата, который неизбежно оседает на стене трубы.

Поэтому класть кирпичный дымоход необходимо, используя термоэффективный и устойчивый к химическим воздействиям раствор. Можно приготовить раствор, используя уже готовые смеси. Но это дорого, поэтому многие предпочитают готовить термоэффективный раствор самостоятельно, состоит такой раствор из цемента, песка, извести и шамота. Некоторые специалисты рекомендуют использовать глиняный раствор.

Если котел газовый

Если для дровяной печи и твердотопливного котла устройство дымохода из кирпича является оправданным, то для газового котла это не лучший вариант дымоотведения. Все дело в разных режимах работы печи, твердотопливного и газового котла. Если для твердотопливного оборудования не требуется большой тяги, то использование прямоугольной кирпичной трубы для газового котла приведет к снижению КПД отопительного агрегата.

При использовании газового котла требования к устройству дымохода иные, чем при установке твердотопливного оборудования. Поэтому если ведется строительство дома, то для газового котла необходимо устройство дымохода из металлической трубы.

Если же производится установка газового котла вместо твердотопливного или дровяной печи, то строительство нового дымохода нецелесообразно. Однако требования к дымоходу газового котла должны быть соблюдены. В этом случае, проводят гильзование кирпичного дымохода, то есть установка металлической трубы внутрь имеющегося кирпичного дымохода. Таким образом, требования к устройству дымоотведения будут соблюдены и не придется разбирать старую трубу.

Нет ничего невозможного

По большому счету, дымоходы из кирпича своими руками — вполне выполнимая задача для любого человека, любящего поработать руками в собственное удовольствие. Иногда считают, что кирпичные дымоходы уходят в прошлое. Это не так, к примеру, гильзовка кирпичного дымохода трубами со специальным покрытием, а  устройство кирпичного дымохода позволяет это сделать, допускает использовать их в работе с самыми современными котлами отопления. Надеемся, что после прочтения данной статьи у вас отпал вопрос, как правильно сделать своими руками кирпичный дымоход для камина или печи. Пробуйте, тренируйтесь, и построенные вашими руками кирпичные дымоходы будут радовать вас и ваших близких идеальной работой при любых условиях. Удачи вам!

sdelaikamin.ru

Печное отопление частного дома: какой вариант устройства выбрать

Печное отопление частного дома и до сегодняшних дней является одним из самых популярных во всех российских регионах. Ранее для отопления большого дома использовалось несколько печей, которые устанавливались в разных комнатах, но это не самый экономный вариант, так как требует большого количества твердого топлива.

Печное отопление частного дома — эскиз

Сегодня благодаря разработанным современным схемам, а также тому, что в продаже появилось множество различных современных видов печей, организовать отопление стало намного проще. Оно бывает разных видов и с применением различного топлива. Чтобы выбрать для своего дома самый приемлемый вариант, который будет подходить по всем параметрам, нужно рассмотреть некоторые виды поближе и узнать их принцип работы.

Содержание статьи

Выбор системы отопления в зависимости от размера дома

• Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
• Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
• Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Видеозарисовка: интересный вариант печи-камина с контуром отопления

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80—90 куб. метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

Чугунная отопительная печь

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

• Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
• Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
• К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
• Важным моментом является простота в эксплуатации и техническом обслуживании.
• Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
• Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
• Печь должна быть расчитана на длительные период эксплуатации.
• Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

• Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
• Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
• Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
• В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

• Автономность, а значит — надежность. Дом будет всегда обогреет, даже при отключении электричества и воды.
• Доступность по цене возведения и эксплуатации конструкции.
• Экономичность в приобретении топлива и отсутствие счетов за магистральное снабжение газом или горячей водой, которые, к сожалению,
• Простота в эксплуатации — печь не требует программирования, а если возникают проблемы, то их вполне можно устранить самостоятельно, без привлечения специалистов.
• Так как печь для своей эксплуатации не требует проведения коммуникаций, ее можно установить или возвести в доме, расположенном в любом регионе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что и на сегодняшний день не везде проведены газовые магистрали, печное отопление остается актуальным и незаменимым. Запастись топливом заранее и поддерживать огонь в печи — это все, что требуется от хозяина дома с печным отоплением. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавиться от надежных кирпичных строений, а также устанавливают чугунные печи-камины для создания в доме не только теплой, но и уютной атмосферы.

kamin-expert.ru

Печь из кирпича своими руками + схема, фото

Печь в доме, как известно, вещь нужная. Она и согреет в холодную пору, и если ее правильно и красиво соорудить, то она будет радовать глаз. В бане же обогревающее устройство просто необходимо, так как без этого сооружения принимать банные процедуры невозможно. Но построить баню – дело непростое. В данной статье мы расскажем, как сложить печь из кирпича своими руками, а также продемонстрируем чертежи, схемы и фотографии.

Конструкция печи

Установка тела сооружения происходит на фундамент или на пол, предварительно переложенными слоями с тепло- и гидроизоляционными свойствами. Часть тела, которая выходит на крышу через чердак, называется дымоходом. Все эти части образуют печное строение.

Сторона печи, на которой расположено творило или зев, называется челом сооружения. Стороны, которые расположены сбоку, именуются щеками или зеркалами.

• Фундамент, как правило, делается одной плитой из железобетона. Если сооружение на шанцах, применяется ленточный фундамент с использованием бутового камня. Фундамент выдвигается за пределы тела на 5 см и более. На фундамент стелется изоляция – 3 слоя рубероида. На изоляцию накладывается 5 мм асбеста, после которого идет кровельное листовое железо. На него, в свою очередь, ложится намоченный в жидком растворе для кладки лист войлока. Перед началом кладки, войлочная подкладка должна высохнуть.
• Кладка печи с наружной стороны начинается из классического красного кирпича, который кладется на цементно-песчаную смесь. Эта кладка образует подтопочную часть сооружения. Далее наступает очередь жаровой или топочной части. Она выполняется из печного керамического кирпича. Он кладется вперемешку с шамотным.

• Перед дверцей, закрывающей поддувало, и творилом в районе пола кровельный лист металла укладывают на асбестовую подушку толщиной 5 мм. Один его край с коренной стороны закладывают сверху в ближайший шов между кирпичами. Вперед лист должен выступать на 0,3 м, а в боковые стороны – на 0,15 м и больше. Торчащие края сгибают и приколачивают к полу.
• Не рекомендуется при кладке кирпича применять раствор на глиняной основе, так как ему свойственно только высыхать, но он не может быть связующим материалом. Кроме того, если печь регулярно не топить, то в холодную пору влага будет способствовать раскисанию смеси. Отсюда вывод – отделения, в которых рабочая температура составляет не больше 250ºС, нужно сооружать с применением цементно-песчаной смеси. Она к тому же стоит меньше глиняной. Для замеса раствора используется цемент марки не ниже М400 и чистый песок без каких-либо включений. Заменять их другими составляющими нежелательно.
• В газовом конвекторе канальные переходы в нижней части должны быть наполовину больше верхних. Нижние каналы называются перетоками, верхние – перевалами. Это делается потому, что внизу собирается сажа, откуда ее нужно удалять. Чтобы этим занятием было легче заниматься, края верхних каналов скругляют.
• Когда температура в дымоходе не превышает 80º, печь делают из обычного кирпича с применением цементно-песчаной смеси. Дымоход по необходимости разделяют. Это связано с мерами противопожарной безопасности. Разделку делают из базальтового картона или асбеста толщиной 5 см, которые скрываются в металлической коробке. Если случится, что сажа загорится, разделка примет первый удар на себя до начала выполнения надлежащих действий.
• Распушка выполняет аэродинамическую роль. Она делает барьер для ветра, верхняя часть которого своеобразно перешагивает выпуск дымохода, поэтому зависимость тяги от ветра нивелируется. Распушка должна быть высотой в 2 ряда. Выступ за дымовую трубу должен быть в полкирпича. Если не предусмотреть распушки, печи будут слишком дымить.

Схемы

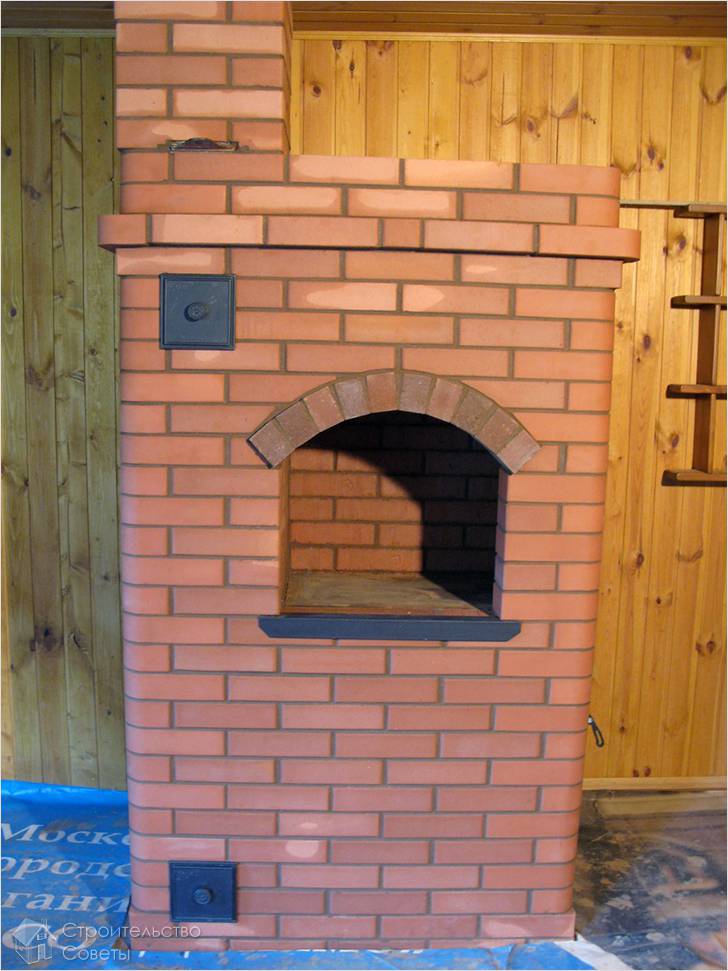

Исходя из схемы, они в основном разделяются на голландские и шведские. Голландское отопительное устройство из кирпича считается простым в исполнении. Газовый конвектор проходит последовательно по канальным ходам. Преимущество голландской печи с канальной схемой не только в простоте, но и в конструктивной пластичности. Конвектор и топка конструктивно соединены лишь хайлом. Благодаря этому канальное изделие можно соорудить под помещение любой планировки. Проблема канальных устройств заключается в их низком КПД – до 40 %. Кроме того, обустроить в них подогрев воды тяжело. В середине конструкции существует мощная циркуляция, и если ее нарушить, то КПД еще уменьшится и увеличится количество сажи.

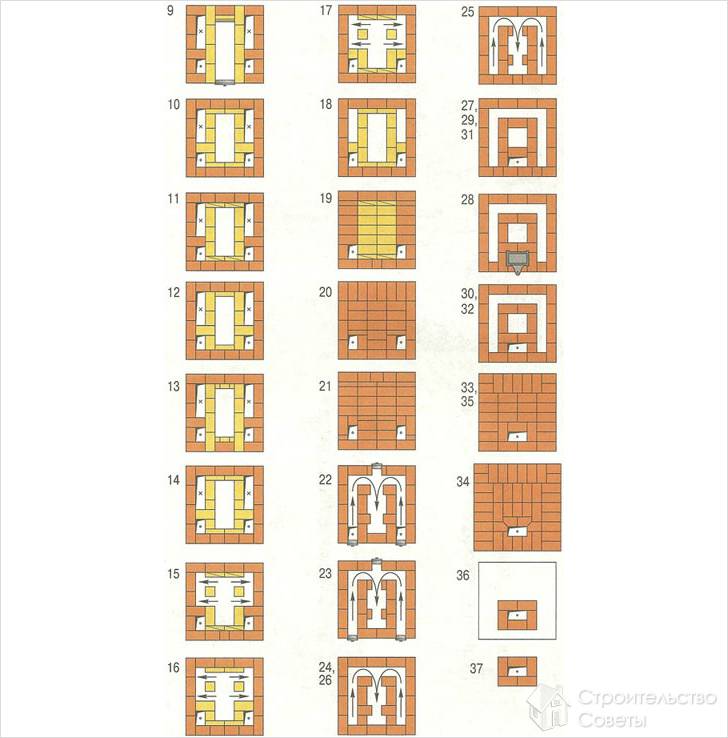

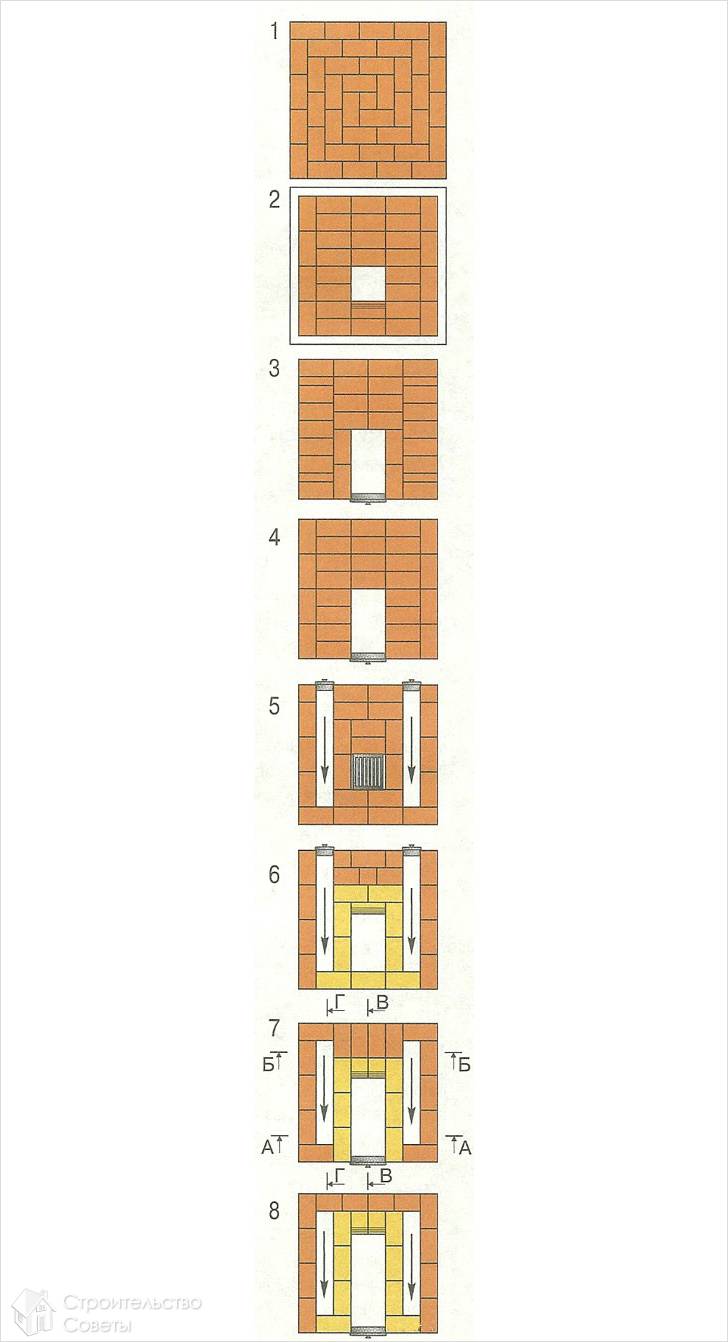

Чертежи печей:

Более совершенной конструкцией является шведская, КПД которой равняется 60%. Она имеет вид камерной печи, где камерой с воздухом является духовка, которую окутывают раскаленные газы. За духовкой идет вертикальный канал конвектора от самого низа до потолка. В камере печи происходит нагревание варочной поверхности в специальной нише. В сушилку поступает другая часть тепла.

Чертежи шведских печей:

Шведские печи из кирпича для дома имеют следующие преимущества:

• Духовка и конвектор энергетически не зависят от части с топкой. В связи с этим духовку можно оборудовать теплообменником комплекса ГВС с баком накопителем. Бак можно устроить в месте для сушки или на перекрытии. Теплообменник может быть видов W или U.
• Дымовые газы догорают в камерной части сооружения. До конвектора они добираются при температуре до 800ºС. Поэтому конвектор сооружается из привычного кирпича с помощью цементно-песчаной смеси.
• Так как конвектор является узким и высоким, то комната прогревается равномерно как снизу, так сверху.
• С камеры некоторые дымовые газы можно запустить в лежанку, после чего сделать оборот в конвектор, при этом характеристики останутся прежними.
• Конвектор можно менять в размерах, поворачивать и сдвигать по отношению к камерной части, поэтому шведская печь хорошо устанавливается в любой дом и может обогревать сразу несколько комнат.
• При открытии дверки из духовки пойдет большой тепловой поток. Благодаря этому можно в любой момент обогреть после мороза тело через руки и обсушить мокрые вещи после дождя.

Существенный недостаток и одновременно преимущество шведской печи проявляется в отношении к качеству кирпичей и других материалов. Кроме того, камерная часть сооружения должна выполняться на высоком уровне.

Под нее обязателен фундамент, так как в узком и высоком сооружении на разной высоте тепловые напряжения не одинаковы, поэтому конструкция может оказаться уязвимой и неустойчивой.

Сложить шведскую печь под силу только опытным специалистам.

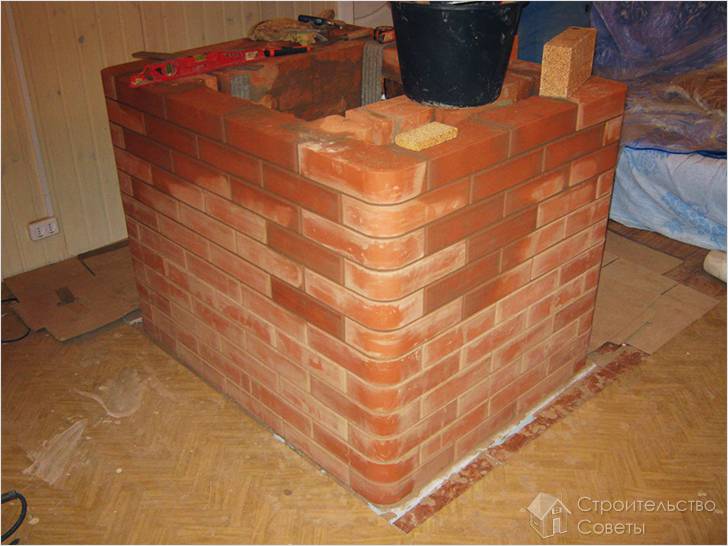

Существует еще один тип печи – колпаковая. Ее КПД очень высокий и может преодолевать отметку 70%. Ее преимущество в том, что она саморегулирующая. Дымовые газы перед тем, как уйти в дымоход, полностью выгорают под колпаком и отдают все тепло. Также тут присутствует принцип газовой вьюшки: при закрытой штатной заслонке подколпачные горячие газы не выпускают из хайла холодный воздух, и печь находится в оптимальном состоянии. Это означает, что при временно открытой вьюшке не образуется угар.

Чертеж колпаковой печи:

У колпаковой печи очень сложная конструкция, хотя на схеме она выглядит примитивно. Кроме того, такая конструкция работает только в отопительном режиме, поэтому приспособить в нее варочную поверхность не удастся. Часть тепла может получать водогрейка, но только в устройствах двухколпакового типа. Они по конструкции еще более сложные, так что их соорудить весьма непросто.

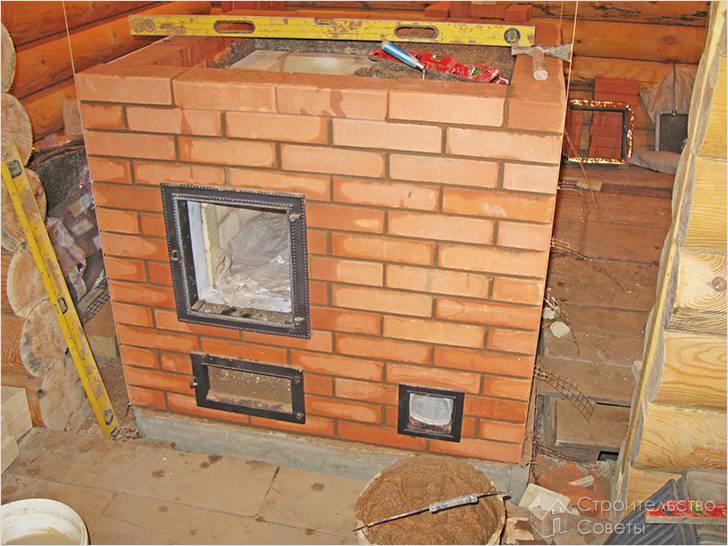

Банная печь

Печи для бани из кирпича имеют свои особенности. Если каменка открытая, то она долго разогревается, но опасности это не представляет. Для того чтобы пропарка происходила «от души», в печь нужно постоянно подбрасывать топливо. По этой причине творило должно иметь выход в другое помещение. Наилучший вариант для этого –предбанник. Тогда угар при сильном нагреве будет уходить из банного отделения. Еще один нюанс – если несильно топить, то каменка выстуживается, и бани как таковой не получится.

Если каменка находится сбоку, и она закрыта, то помещение с камнями окутывается горячими газами с разных сторон. Исключением является передняя часть. В связи с этим каменка нагревается быстро и можно больше подтапливать. Наилучший вариант банной печи – это колпаковый. Каменка устроена таким образом, что температура под колпаком достаточно высокая, и она принудительно проникает в камни. Благодаря этому каменка разогревается фактически мгновенно, и подтапливать можно сколько угодно. Если в топке присутствует топливо, то колпаковая печь сама регулирует режим. На предоставленных фото представлены разные конструкции.

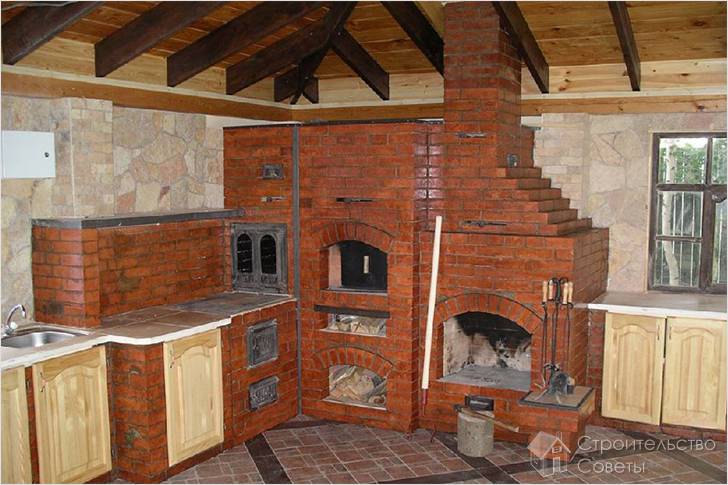

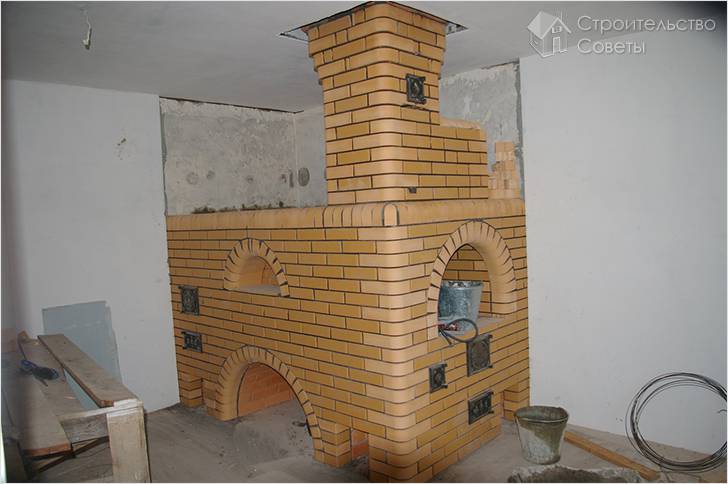

Фото

Видео

На видео показана подробная кладка печи 3х3,5 кирпича.

www.stroitelstvosovety.ru

---

•
  Цены в бассейн в калининском районе
•
  Котлы для отопления для теплицы
•
  Рисунок на тему плавание в бассейне
•
  Гидроаккумулятор какой лучше
•
  Бак мембранный принцип работы
•
  Противопоказания к посещению бассейна приказ
•
  Монтажная пена для ванны какая лучше
•
  Выгребная яма из еврокуба
•
  Каталитическая печка обогреватель
•
  Можно ли заменить кран маевского на шаровый кран
•
  Крышка гидранта пожарного
