Как подключить трехклавишный выключатель с розеткой (, схема). Тройной выключатель с розеткой как подключить

Как подключить выключатель тройной с розеткой

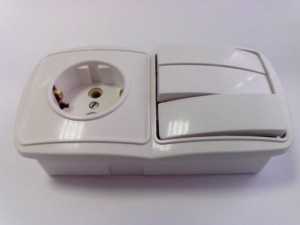

Розетка с тройным выключателем

Розетки с выключателями являются наиболее распространенным видом подключения в любой квартире. Поэтому их правильное подключение является залогом надежной работы вашей электрической сети.

Но что делать, если вам необходимо подключить в одной коробке розетку и тройной выключатель? Если для вас это сложная задача, то наша инструкция создана специально для вас.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

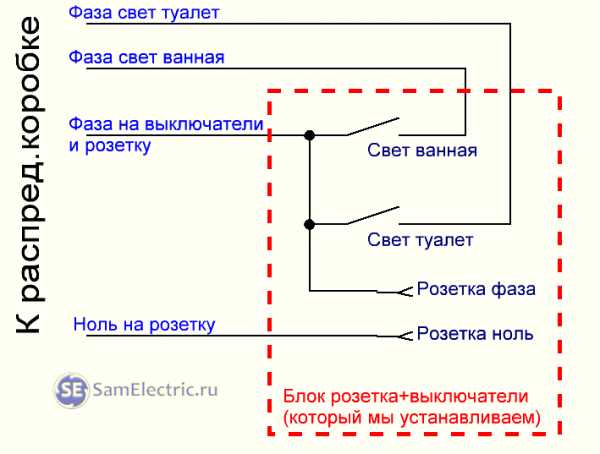

Схема подключения розетки с двухклавишным выключателем

Итак:

Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод — фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.

Обратите внимание! Здесь очень важным является не перепутать нулевой и защитный провод. Ведь, несмотря на то, что все будет работать, это может привести к проблемам с Энергонадзором, особенно если у вас стоит электронный счетчик. Кроме того, такое подключение нивелирует защитное назначение этого провода. Поэтому, отключив защитный провод в распределительном щитке, «вызваниваем» его до достижения 100% уверенности.

Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Обратите внимание! Все соединения в распределительной коробке должны выполняться в соответствии с п.2.1.21 ПУЭ методом сварки, пайки или сжимов. При этом наиболее удобным из этих вариантов является использование винтовых или зажимных клеммников. Они обеспечивают не только надежное крепление, но и позволяют соединять медные и алюминиевые провода.

Теперь можно надеть крышку на распределительную коробку, выключатель с розеткой и подать напряжение. Если вы все сделали, как прописано в нашей статье, то все будет работать без замечаний.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

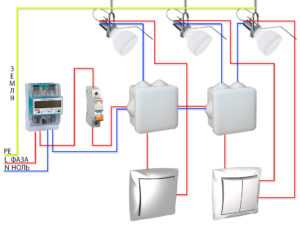

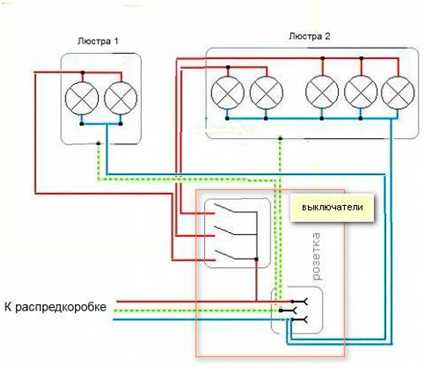

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Обратите внимание! Если вы подключаете, например, люстру с двумя режимами работы и отдельную лампочку, то целесообразно использовать четырехжильный и трехжильный провод. В четырехжильном проводе два провода подключаются к выводам выключателя, а фазный и защитный к соответствующим выводам розетки. А трехжильный, соответственно, к выводу выключателя и клеммам розетки.

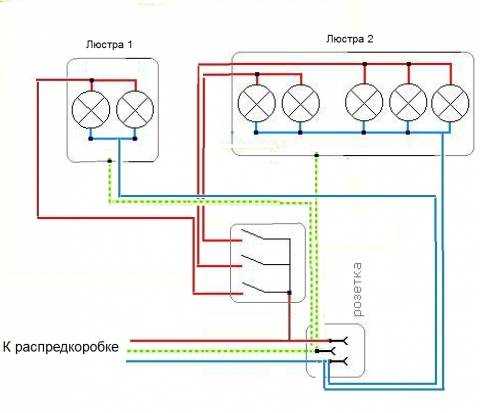

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Вывод

Зная, как подключить тройной выключатель с розеткой, вы наверняка сможете выполнить подключение и более простых электроприборов. При этом работая с электричеством, никогда не стоит переоценивать свои знания.

Даже самый опытный электрик, если есть возможность снять напряжение, никогда не будет работать под напряжением. Поэтому и вам не стоит пренебрегать элементарными правилами безопасности.

elektrik-a.su

Как подключить трехклавишный выключатель с розеткой (, схема)

Подключаем трехклавишный выключатель с розеткой и без

Если вы не знаете как подключить трехклавишный выключатель самостоятельно вместо обычного одноклавишного, предлагаем вам ознакомиться с этой статьей и разобраться со схемой подключения, и определиться с выбором этого самого выключателя .

Далеко не каждый человек разбирается в электрике настолько, чтобы иметь дело с высоким напряжением. Да это и необязательно ведь есть специально обученные люди, которые зарабатывают на жизнь, копаясь в проводке. Но куда интереснее самому вникнуть во все тонкости профессии электрика и своими руками поменять, например, выключатель.

Сфера применения
Как правильно выбрать
Схема подключения

Сфера применения

Рациональное потребление электроэнергии с помощью трехклавишного выключателя

Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Как правило, это большие комнаты, с люстрами на несколько рожков или светильники в разных зонах. Модели, совмещенные с розеткой, используются чаще всего в типовых квартирах, где туалет и ванная комната находятся рядом.

При правильной организации осветительных приборов, использование трехклавишного выключателя позволяет также экономить на электричестве. А происходит это следующим образом. Допустим, у вас висит люстра с пятью лампочками, которую включает одноклавишный выключатель. И каждый раз загораются все пять рожков, потребляя максимум энергии. Но не всегда такая иллюминация бывает уместна, иногда требуется и приглушенный свет, от одной или двух ламп.

Управление светом из разных мест в квартире

Теперь представьте помещение, визуально разделенное на несколько зон, где для каждой из них имеется свой источник света. А управляет этой системой трехклавишный выключатель, позволяющий освещать только ту часть комнаты, в которой вы находитесь. Получается, что мы используем именно столько энергии, сколько необходимо, а не всю целиком, экономия очевидна.

Как правильно выбрать

Основная рекомендация – избегайте дешевых китайских электротоваров. В остальном, все дело вкуса. На рынке представлено огромное количество всевозможных расцветок изделий, так что подобрать их под цвет вашего интерьера не составит особого труда. Также существуют разновидности обычных устройств:

Проходные выключатели. Очень удобные современные приборы, они устанавливаются в длинных помещениях (коридорах, проходах, на разных этажах и т. п.). Принцип работы таких устройств следующий. При входе в коридор, вы включаете освещение одним прибором, а на другом конце выключаете вторым устройством. Таким образом, вам не нужно передвигаться в потёмках, пытаясь нащупать кнопку выключателя.
С индикаторами.Они бывают двух видов – в первом случае маячок загорается при выключении света, для того чтобы указать местонахождение прибора в темноте. Очень хороший ориентир при ограниченной видимости в помещении. Во втором случае, индикатор активируется после включения клавиши, показывая, что в определенном месте горит свет. Это довольно удобное напоминание о не выключенном освещении.

Еще несколько общих советов, на которые стоит обратить внимание:

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют Экономитель энергии Electricity Saving Box. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Перед покупкой, внимательно осмотрите изделие. На корпусе не должно быть повреждений, заусенцев и прочих недочетов.
Клавиши должны работать четко и легко, издавая при этом характерные щелчки.
Наличие схемы подключения на тыльной стороне изделия.
Клеммы контактов также должны свободно крутиться и надежно фиксировать провода.
Стоит отдавать предпочтение современным самозажимным клеммам, они более удобны при эксплуатации.

Схема подключения

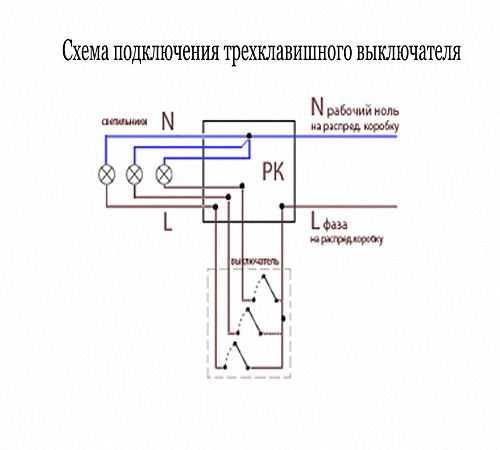

Перед тем как рассказать, что куда подключать, ознакомьтесь с типовой схемой подключения тройного выключателя с розеткой и без нее. Как видите, в распределительную коробку приходит два провода – синий (ноль) и коричневый (фаза), у вас могут кабели других цветов либо бесцветные. Далее, к нулю подключаются три синих (нулевых) провода от светильников и один идет на розетку.

В обычных городских квартирах нулевой провод идет сразу к месту расположения светильника, а из стены выходят только фазные кабели. Если выключатель с розеткой, то еще выходит один ноль.

Как видно из схемы, в стандартной проводке, к трехклавишному выключателю с розеткой подведено пять проводов. Без розетки будет четыре кабеля. Теперь, когда вы представили визуально что куда должно идти, давайте рассмотрим, как подключить тройной выключатель:

Обесточьте электросеть. Достаточно вырубить автоматический выключатель, отвечающий за требуемое помещение. Это самое важное требование, при выполнении любых электромонтажных работ.
Демонтируйте старый выключатель. Сначала удаляются кнопки, затем снимается рамка, потом ослабляются зажимные винты и выключатель извлекается из стены. Открутив немного крепления контактов, освобождаем провода.
Находим фазный провод. Снова включаем напряжение и с помощью индикатора ищем кабель, выходящий из щитка. Индикатор должен засветиться после прикосновения к фазе. Этот провод можно пометить, чтобы не забыть.
Подключаем новый выключатель. Когда фаза найдена, снова отключаем рубильник и приступаем к монтажу устройства. На его тыльной стороне должна быть схема подключения, на которой указано куда подсоединить фазу, а к чему остальные три провода.Соединяем кабели согласно схеме.
Монтируем выключатель в стену. Плотно затянув контакты, укладываем новый переключатель обратно в нишу. Зажимными винтами фиксируем блок и крепим облицовку с кнопками.
Проверяем работоспособность. Подаем электричество и включаем поочередно все клавиши.

В старых домах трехклавишные выключатели возможно установить лишь в местах совмещения туалета, ванны и коридора (кухни). В остальных комнатах проводка предусмотрена только для двух и одноклавишных выключателей.

Поэтому, если вы хотите установить тройной блок, а проводов не хватает, придется модернизировать электропроводку.

Важно! Запомните, что фазный провод всегда должен идти только на выключатель, а нулевой на светильники. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек.

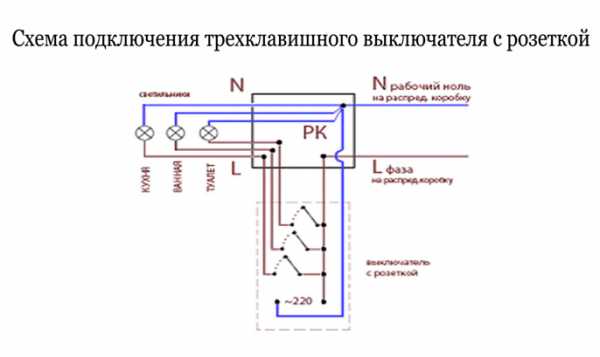

Схема подключения трехклавишного выключателя с розеткой не особо отличается от предыдущего. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки (фазы), идущей от блока выключателей.

Резюмируя, можно сказать, что если как следует разобраться с деталями, то выбрать и подключить трехклавишный выключатель вовсе несложно. А если не торопиться и соблюдать все рекомендации, то установка нового электроприбора своими руками доставит лишь удовольствие.

Обязательно прочтите эти материалы:

http://electricvdele.ru

legkoe-delo.ru

Схема подключения тройного выключателя с розеткой. Как правильно подключить тройной выключатель. Схемы и инструкции.

Выключатель является одним из наиболее распространенных электроустановочных изделий в каждом доме. Он позволяет эффективно управлять всеми имеющимися приборами освещения. Выключатели бывают самых различных типов - одинарные, или тройные, каждый из которых имеет собственную схему подключения. Поэтому, нередко возникает проблема, как подключить тройной выключатель, имеющий довольно сложное устройство, непонятное людям, слабо разбирающимся в электротехнике.

Схема подключения тройного выключателя

Прежде чем начинать подключение, необходимо разобраться в проводах, торчащих из стены, в месте установки выключателя. Как правило, здесь имеется пучок, состоящий из двух проводов с двумя жилами и одного трехжильного провода. Две жилы из трех являются фазными, а третья выполняет функцию нуля. Могут быть и такие варианты, которые отличаются от основного. Однако, в любом случае, необходимо точно определить назначение всех проводов.

Следует помнить, что к выключателю подводится не нулевой, а фазный провод, где он и должен будет прерываться. Подключение нуля осуществляется непосредственно к светильнику. Выключатель же всегда находится в разрыве фазы, тем самым обеспечивая безопасность. Однако, даже если он будет подключаться в разрыве нуля, такая схема все равно будет работать. Это общепринятые правила, обеспечивающие работоспособность всей схемы.

После визуального осмотра необходимо проверить и точно установить, какие провода являются фазными и нулевыми. С помощью отвертки не всегда возможно получить точные данные, поскольку на нее могут поступать наведенные токи с других проводов.

Проверка проводов с использование лампы накаливания

Самым оптимальным вариантом будет использование обычной лампы накаливания. Для проверки берется патрон с выведенными из него двумя проводами. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами. Чтобы потом не ошибиться, полученные результаты лучше всего записать.

Если в ходе проверки обнаружилось горение лампы вполнакала, при одновременном горении ламп в других местах, значит это место и будет тем разрывом фазы, куда должен устанавливаться выключатель. Полноценное горение лампы означает попадание на фазу-ноль в чистом виде. В том случае, когда лампочка вообще не горит, значит здесь два одинаковых провода фазы или нуля. При необходимости, все выводы проводов проверяются повторно.

Решая проблему, как подключить тройной выключатель, необходимо окончательно разобраться с проводами. Следует помнить, что к лампам выполняется подводка двухжильных проводов. Для подключения трехжильного провода используется распределительная коробка, в которой расположены фаза и ноль, а также провод, подключаемый к кухонной лампе. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. После этого, производится подключение трех фазных проводов от светильников.

В наше время, когда электричество дорожает с каждым днем, когда практически каждый обеспокоен проблемой экономии электроэнергии, все чаще возникает вопрос, как сэкономить не выходя при этом из зоны комфорта.

Для рационального использования электроэнергии придумано множество различных способов и приспособлений, одним из которых является использование двух и трехклавишных выключателей.

Что же дает подключение такого расцепителя в разрезе экономии электроэнергии? На самом деле очень много.

Модель использования в быту

В подавляющем большинстве случаев, человек использует чрезмерное количество источников освещения, которое в два и более раза превышает реальную потребность.

Если мы перестанем зажигать лишние лампочки, то это позволит сэкономить от 10 до 30% всей потребляемой электроэнергии.

С другой стороны – жить в условиях недостаточного освещения некомфортно, т.к. и яркое и декоративное освещение все-таки необходимо.

С этой целью и используется треклавишный выключатель, который чаще всего,подключается для управления основным, дополнительным и декоративным освещением.

Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

Такая схема подключения дает с одной стороны значительную экономию электроэнергию, а с другой стороны позволяет остаться в зоне комфорта, включив при необходимости и дополнительное и декоративное освещение.

Электронная схема

Рассмотрим схему подключения трехклавишного выключателя (рис.1).

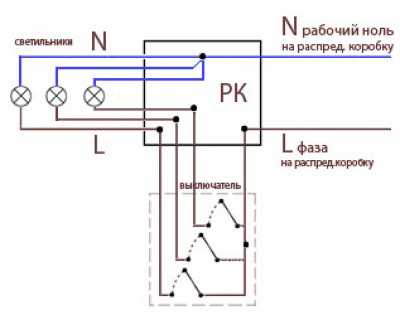

Рис.1 Схема подключения выключателя

В распределительную коробку от источников света (от ламп) приходят шесть проводов, три из которых соединяются между собой и затем подключаются к нулевому проводу от щитовой (рабочий ноль).

Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.

Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).

Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.

Как подключать?

winplast.ru

Установка многоклавишного выключателя с розеткой

Одним из самых распространённых коммутационных аппаратов, с которыми каждый человек с самого детства контактирует и пользуется — это выключатели и розетки. Их правильное и надежное подключение, является основой электрической разводки любого помещения. Зачастую для подключения нескольких отдельных приемников электроэнергии (лампочки, светильника или люстры) используются выключатели как с одной клавишей, так и с двумя и тремя. Все эти выключатели могут быть укомплектованы также и розеткой в комплекте, это удобно и практично.

Сфера применения различных видов выключателей

Одинарный выключатель, без розетки или с ней, применяется в случае если им нужно включить одну группу освещения, в неё могут входить как одна лампа, так и несколько или же целая люстра.

Однако в любом случае, нажимая на клавишу этого выключателя, будет включаться вся люстра, если даже в ней и две и три лампы, это в принципе элементарно. Двойной выключатель или же тройной применяется, когда есть необходимость разделить освещение в комнате на группы. Например, если это натяжной потолок с точечными светильниками и их в нём установлено 10 штук, то от одной клавиши можно запитать 5 светильников и от другой 5 светильников, это обеспечит ступенчатое регулирование освещённости в помещении. Но если есть необходимость сделать регулировку еще плавнее, то рекомендовано установить тройной выключатель, с помощью которого можно регулировать включение, тех же 10 точечных светильников, но в три этапа. Такой же принцип и при подключении выключателя многоклавишного и к люстре с тремя или двумя лампами. Такую же процедуру можно произвести и с несколькими парами светильников или ламп.

При правильном и рациональном подключении приборов освещения, можно не только выполнить регулировку освещённости комнаты, но и экономить потребление электроэнергии, расходы на которую, в последнее время, стали очень ощутимы.

Одним из самых распространённых и сложных, по своему подключению, является трёхклавишный выключатель с розеткой. Если человек научится делать проводку и подключать его, то и двойной или одинарный выключатель подключить к электросети не составит труда.Принцип подключения тройного выключателя с розеткой

Как правильно, а главное, безопасно и без последствий для человека и помещения, подключить тройной выключатель с розеткой. Существуют два вида устройств коммутации электроэнергии, они различаются только лишь наличием заземляющего или так называемого защитного проводника.

Вариант №1

Вариант подключения к распределительной коробке освещения без защитного заземления.

Прежде всего, для того чтобы обезопасить своё рабочее место, нужно отключить питающий автомат освещения, то есть поставить его в отключенное состояние, и желательно повесить запрещающую табличку или же закрыть распределительный шкаф на ключ. Второй вариант даёт стопроцентную гарантию того что человек работающий на токоведущих частях попадёт под напряжение. После чего нужно убедиться что на проводах, к которым в дальнейшем будет подключен тройной или двойной выключатель с розеткой нет напряжения, для этого необходимо воспользоваться индикаторной отвёрткой, или же любым другим устройством для проверки наличия напряжения.

В распределительной коробке, от которой непосредственно и будет происходить подключение трёхклавишного выключателя с розеткой. Нужно определить где в ней находится фазный провод, а где нулевой. Если система проводки выполнена недавно то, скорее всего, есть маркировка или же провода будут выполнены в разных цветах. Нулевой провод, может быть, синим, зелёным, голубым, а фазный чаще всего красный. Однако было бы правильно проверить индикаторной отвёрткой фазу, даже при наличии маркировки. Для чего ненадолго включите автомат освещения и аккуратно индикаторной отвёрткой, держа её исключительно за изоляционную, диэлектрическую часть, проверите наличие фазного провода и нулевого. При касании отвёрткой к фазе, индикатор светится.

Подключить блок, состоящий из розетки и трёхклавишного выключателя, желательно таким же проводом, каким выполнена вся проводка помещения. Нельзя ни в коем случае скручивать между собой провод из меди с проводом из алюминия, это приведёт, рано или поздно, к окислению контакта и нагреву.

Вся суть подключения состоит в том что к розетке подводится фазный и нулевой провод а выключатель обязательно должен разрывать фазу, чтобы можно было безопасно работать на люстре или другом осветительном приборе, всего лишь при выключенном выключателе, при включенном общем вводном автомате освещения.

Вариант №2

Вариант подключения трехклавишного выключателя к сети 220 вольт с и использованием защитного заземления.

Подключение розетки с выключателем аналогично предыдущему варианту, но он возможен, только если в распределительной коробке есть заземляющий защитный провод, подключенный к контуру заземления. Нельзя подсоединять нулевой провод к защитному выводу розетки. Этот вариант, конечно, обеспечивает большую безопасность от попадания человека под опасное для его жизни напряжение, но не во всех помещениях особенно бытовых он существует.

Как правильно выбрать тройной выключатель с розеткой?

При выборе любой розетки особенно тройной не стоит покупать очень дешёвый вариант, так как он наверняка будет китайский, а значит качество его будет низкое. Выключатель — это устройство, которым в повседневной жизни человек очень часто пользуется, поэтому покупая, качественный товар будет больше шансов, что он проработает верой и правдой значительно больше, чем китайская подделка.

Обязательно нужно обращать на маркировку и классификацию розетки с блоком выключателей. На них должно быть обязательно указано номинальное напряжение и ток, особенно это важно для самой розетки. Розетка с выключателями: одноклавишными, двухклавишными или трёхклавишными могут выпускаться также с индикацией, такая продукция немного дороже, но за то её хорошо видно в темноте.

Правильный выбор на многие годы избавит пользователя этим несложным электрическим устройством от хлопот и аварийных ситуаций.

Видео про установку многоклавишного выключателя с розеткой

amperof.ru

Тройной выключатель: схема подключения

Выключатели бывают одинарного, двойного или тройного типа, что позволяет производить эффективное управление осветительными приборами, установленными в том или ином месте. Каждый из них имеет собственную схему, в связи с чем, нередко возникает вопрос, как подключить тройной выключатель. Данный прибор достаточно сложен, поэтому его подключением должны заниматься специалисты, хорошо разбирающиеся в основах электротехники. Классическое подключение тройного выключателя, как правило, осуществляется по общей схеме.

Схема подключения трехклавишного выключателя

Перед началом подключения тройного выключателя, необходимо разобраться с функциями каждого провода, подведенного к тому месту, где планируется установка тройного выключателя. Все провода, обычно, объединяются в один общий пучок. Сюда входит два двухжильных провода и один с тремя жилами. В последнем проводе фазными являются две жилы, а третья жила служит нулевым проводом. В отдельных случаях, варианты могут иметь отличия, поэтому, необходимо каждый раз точно знать назначение того или иного провода.

При практическом исполнении схемы подключения, следует учитывать, что на выключатель подводится провод фазы. Именно он и будет в дальнейшем прерываться при отключении. Нулевой провод подключается непосредственно к осветительному прибору. Таким образом, осуществляется разрыв фазы в самом выключателе, обеспечивая устойчивую и безопасную работу прибора. В некоторых случаях, допускается подключение в нулевом разрыве: такая схема также будет работоспособной. Функции каждого провода определяются визуально или с помощью индикаторной отвертки. Поскольку из-за наведенных токов невозможно получить точный результат, проверка каждого провода осуществляется с применением ламп накаливания.

Проверка проводов

Для того, чтобы точно определить функцию всех проводов, чаще всего используется обыкновенная лампа накаливания. Этот момент имеет большое значение при решении вопроса, как подключить тройной выключатель. Как правило, лампа вкручивается в патрон, из которого выведено два провода. С помощью этих проводов производится поочередное замыкание каждого проверяемого провода. Во избежание ошибок, результаты проверок рекомендуется записывать.

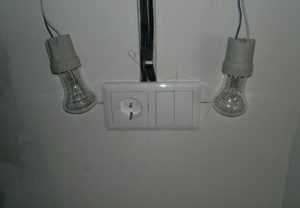

Если лампа горит вполнакала, а другие лампы одновременно нормально функционируют, то значит, именно в этом месте будет разрыв фазы. Поэтому, тройной выключатель должен быть установлен именно сюда. При попадании на классическую фазу-ноль, наблюдается полноценное горение лампы. Если же лампа вообще не загорается, значит, в этом случае присутствуют одинаковые нулевые или фазные провода.

При окончательном подключении, к лампам подводятся двужильные провода, а трехжильный используется для подключения через распределительную коробку.

Как подключить тройной выключатель с розеткой

electric-220.ru

Как подключить тройной выключатель с розеткой?

<img src="//otvet.imgsmail.ru/download/ebf5ccd52e20f674b000bcd52fba662d_i-1263.jpg" > 1 2 3 - это 3-и отдельные линии освещения О у них общий как правило в коробке 4 - это рабочая фаза (которая в последствии идет на три клавиши выключателя - в разрыв) 5 - это рабочий ноль для розетки 6 - это фаза для розетки _____________________________ Но может быть что 4 и 6 совмещены в один, тогда 6 провод это PE заземляющие ножи у розетки (заземление) <img src="//otvet.imgsmail.ru/download/ebf5ccd52e20f674b000bcd52fba662d_i-1264.jpg" >

О да вы с напряжением играетесь! Так можно и разрядом себя осчастливить )

Одному Богу известно, куда эти провода идут! По-нормальному, на такой блок выключателей должны приходить три двойных провода от лампочек, земля и фаза от щитка. Итого 8 проводов. А у Вас - только 6, значит что-то с чем-то уже соединено в стене. А что с чем - порою даже домовому электрику (который, по идее, должен знать схему разводки! ) проще обрезать имеющуюся проводку и проложить новую, чем разбираться. Если будете разбираться - не забудьте выкрутить все лампочки, всё-таки понятнее станет.

ой ёооо, вы сама что ли будете?))) -рассказать-то могу... а вдрух прибьёть.... а меня посодють?))).... алеххтрик, паблизасти, не наблюдаицца?))

Доверьтесь специалистам <a href="/" rel="nofollow" title="45155822:##:index.html" target="_blank" >[ссылка заблокирована по решению администрации проекта]</a>

touch.otvet.mail.ru

Как подключить тройной выключатель с розеткой видео. Как правильно подключить тройной выключатель. Схемы и инструкции.

Что же дает подключение такого расцепителя в разрезе экономии электроэнергии? На самом деле очень много.

Модель использования в быту

Фактически, чаще всего используется клавиша включения основного освещения, остальные только «по случаю».

Электронная схема

Рассмотрим схему подключения трехклавишного выключателя (рис.1).

Рис.1 Схема подключения выключателя

Оставшиеся три провода из распредкоробки отправляются на прибор, где соединяются с его выходами.

Отсюда же, из распредкоробки к расцепителю подключается фаза (она общая для всех трех источников света).

Теперь видно, что при замыкании одного из контактов в выключателе, загорается та или иная лампа.

Как подключать?

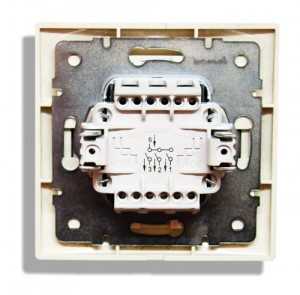

Клеммы для подключения трехклавишного выключателя

Фактически же указанный прибор сзади выглядит так:Здесь видно, что на корпусе нарисовано, куда подходит фаза и куда нужно подключать провода отходящие от ламп.

Подключать трехклавишный выключатель нужно таким образом, чтобы при разных сочетаниях вы получали различный эффект от освещения.Например, если подключить люстру с тремя лампами таким образом, чтобы от одной клавиши загоралась одна лампа, от второй – две, а от третьей загорался дополнительный источник освещения, например, настенное бра, то вы получите 7 различных комбинаций освещения вашей комнаты

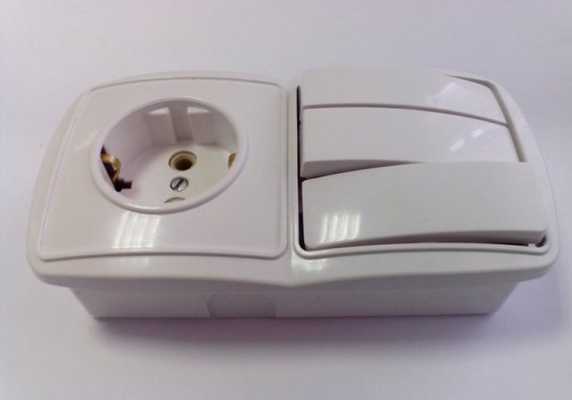

Выключатель с розеткой в одном корпусе

Отдельно стоит остановиться на таком моменте, как подключение трехклавишного расцепителя с розеткой в одном корпусе.

В случае такого подключения вы значительно экономите свое время на монтаже, т.к. провода в таком случае сконцентрированы в одном месте.

Подключение выключателя с розеткой

Сама же схема подключения незначительно отличается, от приведенной выше.

Как видно из рис.2, она отличается наличием дополнительного нулевого провода, который поступает из распредкоробки и идет напрямую в розетку.

Такие конструкции зачастую используются там, где розетки используются нечасто, например в ванной комнате.

Использование трехклавишного выключателя, совмещенного с розеткой в одном корпусе также оправдано в тех случаях, когда имеет место открытая проводка.

В целом же, выключатели и розетки обычно располагаются на разных уровнях и их использование в одном месте удобно только в специальных случаях.

Выключатель принято располагать на стене на высоте 80-90 см, тогда как розетки обычно находятся прямо над плинтусом.

Как правильно выбрать

При выборе трехклавишного выключателя стоит обратить внимание на такие детали:

На внешней стороне такого трехклавишного изделия не должно быть заусенцев, свидетельствующих о бракованности изделия
Клавиши должны срабатывать легко и без заеданий
При включении и выключении должны быть отчетливо слышны щелчки, одинаковые для всех трех клавиш
С обратной стороны прибора должна быть изображена схема его подключения к сети
Клеммы должны быть без заусенцев и исправно работать
Желательно выбирать устройства с втычными клеммами – они облегчают монтаж и обеспечивают надежный и долговечный контакт

Полезный совет: применение рассматриваемого расцепителя в одном блоке с розеткой оправдано, в большинстве случаев, только при оборудовании открытой проводки, т.к. по правилам электробезопасности и розетки и выключатели нельзя располагать ниже 1,5 м от пола. Поэтому при выборе места расположения такого блока стоит учесть все нюансы его использования, чтобы удобно было и свет включать/выключать и розеткой пользоваться.

" мне стали приходить письма с дополнительными вопросами по этой теме. Видимо там я не совсем понятно написал и нарисовал. Поэтому решил опубликовать дополнительную статью, основываясь на этих вопросах, где подробно рассматриваю две разные схемы подключения 3-х клавишного выключателя с розеткой.

Обе схемы я встречал в своей практике. В одной используется распределительная коробка, где скручиваются все жилы, а в другой не используются и скрутки находятся в самом блоке выключателей.

Схема подключения 3-х клавишного выключателя без распределительной коробки

В таком варианте не используется распредкоробка и все провода напрямую спускаются в блок выключателей с розеткой. Если демонтировать старый блок, то из стены будут торчать восемь жил разных проводов. Схематично эту ситуацию я нарисовал на фото ниже.

Как тут быть, если все жилы одного цвета?

Сначала необходимо обесточить эту линию. Затем аккуратно расправляем все провода и оставляет их так, чтобы зачищенные концы не касались друг друга.

Теперь нам нужно найти приходящий 2-х жильный провод, от которого питается этот блок и подается питание на освещение. Для этого подаем напряжение на обесточенную линию и ищем "фазу", поочередно проверяя каждую жилу отверткой-индикатором. "Фаза" будет присутствовать только на одной жиле. Как только ее нашли, то лучше сразу опять обесточить эту линию и пометить найденный проводок с помощью изоленты.

Затем по этому "фазному" проводнику ищем его вторую жилу (провод же 2-х жильный). Она как раз будет приходящим "нулевым" проводником.

Итак! Вы нашли приходящие от распределительного щита "L" и "N". Остались торчать из стены шесть жил, т.е. три 2-х жильных провода. Как раз они уходят на три светильника. Один на кухню, второй в ванную комнату и третий в туалет.

В каждом из этих трех проводов одна жила будет "фазой", а другая "нулем". В принципе светильнику все равно на какой его контакт придут "L" и "N". Поэтому от каждого провода, уходящего на светильник, берем по одной жиле и соединяем их с "нулевой" жилой, которая приходит от щитка. Ее мы уже раньше нашли. От этого соединения необходимо подать "ноль" на контакт розетки, который без штатной перемычки на блок выключателей. Таким образом, мы завели "ноль" на розетку и передали его на все три светильника. Осталось разобраться с фазами.

Найденную единственную "фазу" приходящую от щитка подключаем ко второму контакту розетки. Напомню, что от этого контакта должна идти еще штатная перемычка на выключатели. По ней передается "фаза" на общий контакт выключателей.

Теперь оставшиеся жилы с трех проводов, которые идут на светильники, заводим на три свободных контакта блока выключателей. Какой куда разницы нет. Если вам принципиально с какой клавиши что должно в

stritstroy.ru
