Советы по установке кранов на батареи отопления. Установка кранов на радиаторы отопления

Какие краны лучше ставить на радиаторы |

В современных системах отопления частных домов или квартир на подводках к радиаторам практически всегда устанавливают запорно-регулировочную арматуру. Раньше батареи обычно подключались к стоякам напрямую и никого этот факт не расстраивал. Однако, с тех пор приоритеты изменились, необходимостью энергосбережения проникся каждый домовладелец. Зачем ставить краны для радиаторов отопления, как связана установка арматуры с экономией и какие изделия лучше выбрать для этой цели, будет рассказано в нашем материале.

Для чего нужны краны на радиаторах

Для общего понимания немного уточним терминологию. У нас в простонародье кранами называют любое водопроводное устройство, где имеется рукоятка для ручного управления потоком воды. На самом деле технически правильно называть кран запорной арматурой, но не регулирующей. То есть, он предназначен только для перекрывания течения жидкости, а для регулирования ее количества существуют другие устройства – вентили и клапаны. Причем для батарей используются все эти изделия.

На подводящих трубопроводах к отопительным приборам размещают запорно — регулирующую арматуру с целью:

отключения батареи в периоды года, когда на улице еще не слишком холодно или по другим причинам;

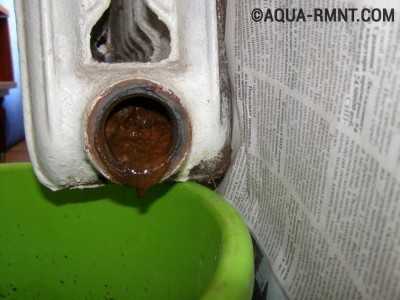

закрывания воды для проведения ревизии и промывки прибора без опорожнения всей сети трубопроводов;
ручного или автоматического управления потоком теплоносителя, регулируя его количество в зависимости от температуры в помещении.

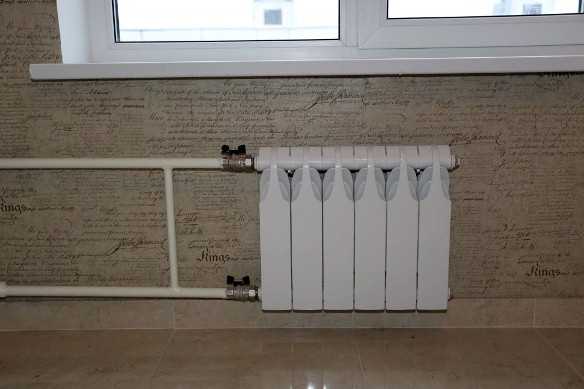

Пункт первый списка хорошо иллюстрирует, как установка кранов на батареи связана с энергосбережением. Ситуация, когда система центрального теплоснабжения включена в теплый период не редкость. На улице еще достаточно тепло, а радиаторы уже пышут жаром, в доме духота. При наличии крана проблема решается одним поворотом рукоятки. А когда на подъезд или весь дом установлен счетчик тепловой энергии, то этим же движением вы перекрываете течение денежных средств из семейного бюджета на счет теплоснабжающей организации.

То же самое происходит и в частном доме, оборудованном индивидуальным источником тепла. Краны позволяют отключить часть радиаторов в жилых комнатах или временно использующихся технических помещениях, например, в гараже. Не менее важно для экономии и периодическая промывка отопительных приборов. Ведь что происходит: загрязненная изнутри батарея отдает меньше тепла в комнату, а значит, в обратный трубопровод уходит теплоноситель с более высокой температурой.

Этот теплоноситель пойдет обогревать жилье ваших соседей, а у вас в квартире будет ощущаться недостаток тепла. Когда речь идет о частном доме, то вода возвращается обратно в котел и потерь никаких нет. Но в помещениях-то становится прохладнее и для получения нужного количества тепла вам придется поднять температуру системы отопления, увеличив расход топлива теплогенератором. Процесс загрязнения коварен, поскольку занимает какое-то время и заметен становится только во время увеличения затрат на обогрев здания.

Применение ручных регулирующих вентилей или автоматических клапанов с термоголовками дает возможность экономить энергоносители во время отопительного периода за счет поддержания необходимой температуры воздуха в помещениях. Ручные вентили для радиаторов позволяют отрегулировать расход теплоносителя при настройке системы, чтобы он не выходил за пределы расчетного. Клапаны с термоголовками управляют потоком жидкости в автоматическом режиме, уменьшая или увеличивая проходное сечение в зависимости от температуры воздуха в комнате.

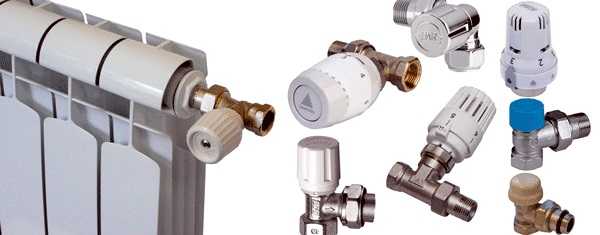

Виды кранов для отопительных приборов

На данный момент существуют следующие разновидности кранов для радиаторов:

шаровые полнопроходные прямые и угловые из латуни;

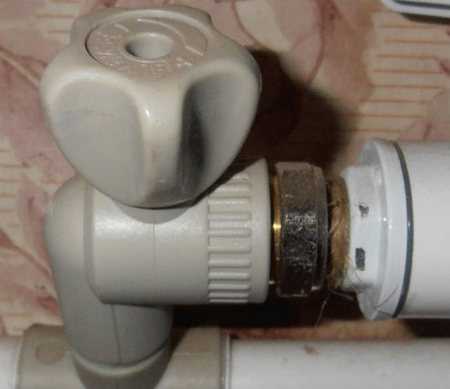

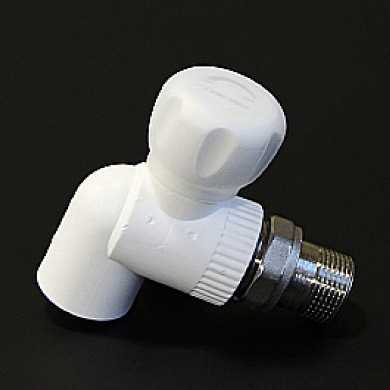

шаровые полнопроходные из полипропилена;
вентили регулировочные;

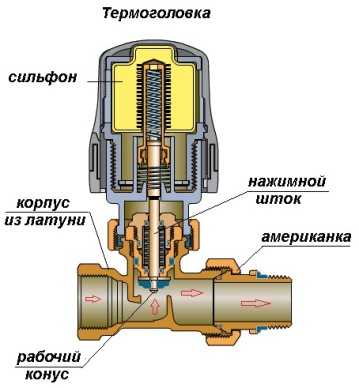

термостатические клапаны с ручным и автоматическим управлением с термоголовкой.

Самый распространенный вид запорных устройств – это шаровые краны, изготавливаемые из латуни или полипропилена. Главным элементом в них является стальной шар с выборкой соответствующего диаметра для прохода воды. Он прикреплен к штоку, вращением которого и осуществляется перекрывание теплоносителя. При открытом положении крана выборка в шаре совмещается с внутренним проходом изделия, в закрытом — поворачивается относительно него на 90º. Направление потока при этом не изменяется.

Для справки. Некоторые известные производители предлагают запорную арматуру, в которую вмонтирован сливной кран для опорожнения радиатора или участка трубопровода.

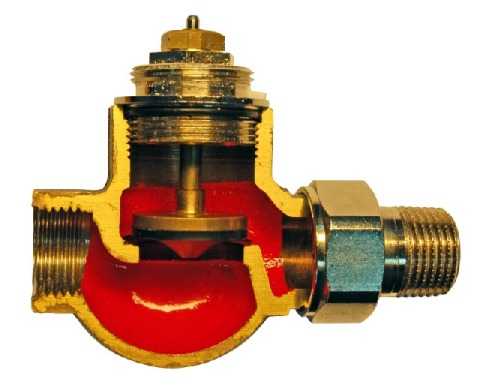

Ручной вентиль на батарею представляет собой конструкцию, где жидкость дважды изменяет направление своего течения, проходя сквозь рабочее сечение седла. Чтобы уменьшить количество проходящего теплоносителя, это сечение частично перекрывается конусом или шайбой с резиновой прокладкой (в старых вентилях), прикрепленным к штоку. Похожую конструкцию имеет и термостатический клапан, только шток с конусом не вращается по резьбе, а просто нажимается. Нажатие осуществляет термоголовка либо пластмассовая рукоятка для ручного управления.

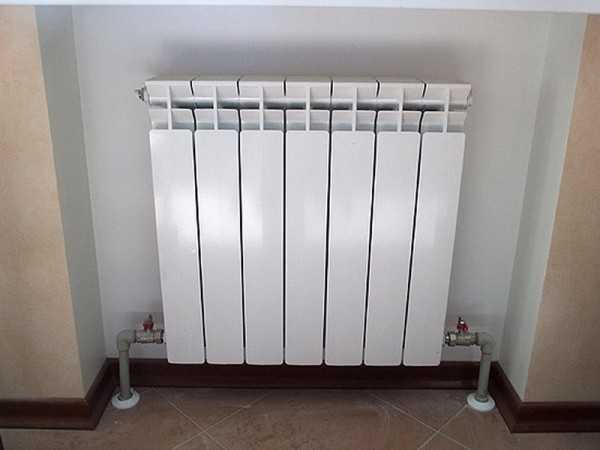

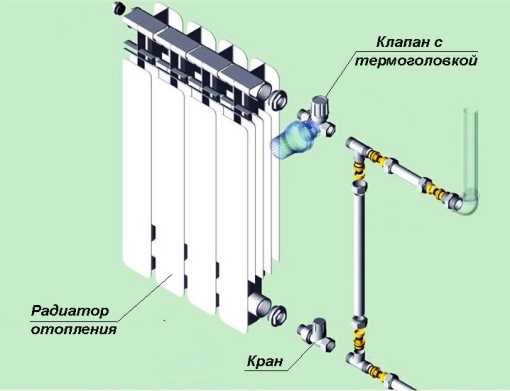

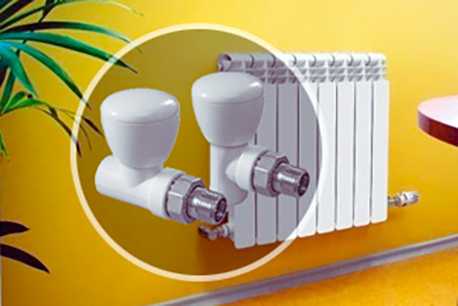

Все перечисленные устройства выпускаются в угловом исполнении. Такой угловой кран для радиатора упрощает боковое присоединение отопительного прибора к магистралям, проходящим над полом или под ним. Принцип его работы аналогичен прямым изделиям.

Установка кранов на батареи отопления

Прежде чем дать рекомендации, какие краны ставить на радиаторы отопления, представим 3 вида эксплуатационных условий обогревательных приборов:

в системах централизованного теплоснабжения;
в частных домах и квартирах с индивидуальным источником тепла;
в многоквартирных домах, оборудованных индивидуальной котельной.

Для начала отметим, что любой вентиль или кран для батареи отопления может лишь уменьшать или перекрывать проходное сечение трубы, а не увеличивать его. Соответственно, регулирование с помощью любых средств заключается в уменьшении количества тепловой энергии, подведенной к батарее. В случае когда ее недостаточно изначально, ни о каком регулировании не может идти речи, только о перекрывании потока.

При централизованном отоплении зданий качество теплоносителя оставляет желать лучшего. Поэтому здесь рекомендуется поставить хорошие краны из латуни. Вентили и клапаны с термоголовками устанавливать нет смысла, поскольку уже через пару лет их рабочая часть может засориться и управление теплоносителем станет невозможным.

В централизованных сетях часто возникают перепады давления и гидроудары при сезонном запуске. Используемый в этом случае шаровой кран должен быть рассчитан на давление не менее 16 Бар. По материалу надо выбрать изделие отличного качества, так как в теплое время года систему принято опорожнять, из-за чего усиливается коррозия металлов.

Для частных домов, где есть все возможности для энергосбережения, клапаны с термоголовками – самый лучший вариант. Они устанавливаются на подающем трубопроводе, а на обратном – обычный шаровой кран. Можно применять и полипропиленовые изделия, но они часто не гармонируют с интерьером, тогда их прячут за декоративным экраном.

В пределах одной комнаты не нужно монтировать термостаты на каждую батарею. Правило такое: клапаны ставятся на один или несколько отопительных приборов, чья суммарная теплоотдача превышает 50% от общей. Оставшиеся радиаторы оборудуются вентилями на подаче и шаровыми кранами на обратке.

Какую арматуру на радиаторы лучше ставить в многоквартирных домах с индивидуальными котельными, определяет только проектная документация. Как правило, данный вид теплоснабжения используется в новых постройках либо после реконструкции всей схемы отопления. Она должна предусматривать всю необходимую арматуру. Максимум, что вы можете себе позволить – это поставить на подводках качественные краны из латуни.

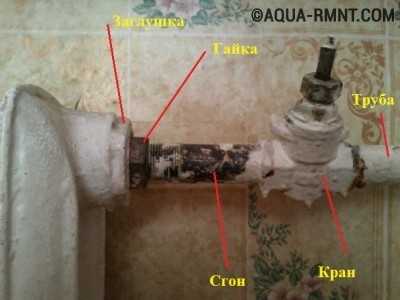

Чтобы упростить себе в дальнейшем разборку и снятие батареи, при монтаже запорной арматуры надо использовать такое известное соединение, как американка. На рынке появилось множество кранов, с которыми она идет в комплекте. И последнее: для удобства опорожнения радиатора на обратной подводке рекомендуется устанавливать арматуру со встроенным сливным штуцером.

Заключение

Выполнить монтаж крана на радиатор в принципе несложно. Но чтобы не переделывать эту работу ежегодно, а то и во время отопительного сезона, надо изначально правильно выбрать изделие к условиям эксплуатации. Осуществляя выбор, не забывайте сверять рабочее давление кранов и вентилей с параметрами своей системы отопления.

Источник

stroymaster-base.ru

Классификация кранов для батарей отопления + технология их установки

Централизованная или индивидуальная система отопления нуждается в регулировке. Погода имеет приятное свойство изменяться, а вот температура теплоносителя в системе чаще всего остается неизменной. В результате наблюдается печальная картина: за окном — мороз, а в комнатах — тропическая жара. Владельцы частных домов с индивидуальным отоплением могут полностью контролировать температуру воздуха в каждой комнате благодаря современным системам автоматизации. Но существует и менее затратный способ регулировать интенсивность потока теплоносителя — установка кранов на батареи отопления. Наличие этих простых, но полезных устройств позволяет также более эффективно проводить ремонт и техническое обслуживание радиаторов, поскольку в помощью таких кранов можно в любой момент отключить радиатор от системы, а затем так же просто снова его подключить.

При монтаже современной системы отопления, еще на этапе ее разработки, мастер обязательно порекомендует заказчику установить краны на радиаторы. В результате владелец объекта получает целый ряд преимуществ:

Это уже упомянутая ранее возможность отключить/подключить батарею, независимо от времени года и отопительного сезона. Батарея может забиться, сломаться, дать течь, а простой поворот крана прекратит подачу теплоносителя и позволит сразу же провести необходимые манипуляции с устройством.

Если в квартире или доме становится слишком жарко из-за внезапного потепления, на которые поставщики тепла не успели своевременно отреагировать, достаточно просто отключить батарею. Когда температура достигнет комфортного уровня, батарею снова включают.

Установленный внизу радиатора кран позволяет перед демонтажом быстро и аккуратно слить теплоноситель в отдельную емкость или даже сразу в канализацию. Это значительно сэкономит время и силы на уборку после ремонта или замены радиатора.

Наличие кранов позволяет проводить регулярное техническое обслуживание радиатора, чтобы удалить из системы загрязнения и попавший в трубы воздух. В результате батарея прослужит дольше, а качество отопления повысится.

Иногда владельцы квартир беспокоятся о том, что кран может легко дать течь или сломаться. Чтобы этого не случилось, следует выбрать качественное оборудование, а также тщательно соблюдать технологию монтажа.

На фото представлено изображение обычного шарового крана, установленного на батарее отопления, и обозначены основные элементы такой конструкции

Устройство шарового крана и их виды

Для установки на радиаторы обычно используют шаровые краны. Это относительно простое устройство, которое состоит из следующих элементов:

затвор;
шток с уплотнителем;
уплотнительная шайба;
уплотнительные седла;
корпусная и регулировочная гайки;
ручка управления;
корпус.

Затвор представляет собой металлический шар, по центру которого сделано отверстие. Ручка позволяет переместить затвор в одно из двух положений: “закрыто” или “открыто” — поворотом на 90 градусов. Такое простое устройство обеспечивает надежность конструкции и относительно невысокую цену.

Чаще всего шаровые краны изготавливают из прочной латуни или подобных сплавов, используют в их производстве также прочные современные пластики и эффективные смазочные материалы. Еще одно преимущество шарового крана — компактные размеры. Для небольшого устройства проще подобрать подходящее место в системе.

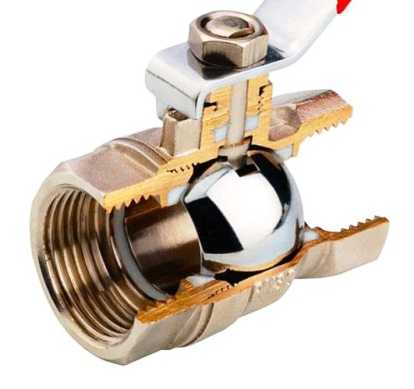

На схеме подробно представлено устройство шарового крана, которое позволяет понять принципы работы этой простой и надежной конструкции

В зависимости от пропускной способности различают:

полнопроходные;
стандартные;
неполнопроходные шаровые краны.

Первые пропускают 90-100% потока теплоносителя, вторые — около 70-80%, а третьи — всего лишь 40-50%. Для монтажа на радиаторе рекомендуется устанавливать полнопроходные конструкции, которые обеспечат отсутствие значительных препятствий для теплоносителя, что благоприятно сказывается на эффективности отопления помещения.

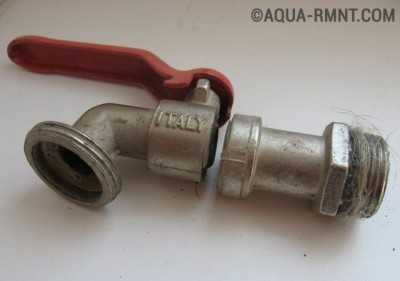

В продаже можно встретить шаровые краны, выполненные из пластика, но для трубопроводов горячего водоснабжения или отопления они не подходят, поскольку плохо переносят высокие температуры. Латунные шаровые краны для радиаторов различают также по способу монтажа:

муфтовые;
фланцевые;
приварные;
комбинированные.

Муфтовые краны обычно рекомендуются для использования при монтаже отопительных систем, подходят они также для водопроводов и газопроводов. Применяются как в жилых помещениях, так и при обустройстве общественных зданий. Это небольшие устройства, простые в эксплуатации и очень надежные. Их легко установить, при этом специальное сложное оборудование обычно не требуется. Такие конструкции монтируют на трубы с сечением не более 40-45 мм.

Выбирая краны для трубопроводов большего диаметра, рекомендуется обратить внимание на фланцевые конструкции. Они рассчитаны на трубопроводы диаметром более 50 мм. При монтаже обязательно следует использовать специальные уплотнительные прокладки, чтобы обеспечить достаточную прочность и герметичность соединения крана и трубопровода. Фланцевые шаровые краны обладают достаточной прочностью, чтобы использоваться в отопительных системах.

Различают разборные фланцевые краны и неразборные. Первые имеют разборной корпус, который будет очень удобным при замене износившихся или испортившихся деталей. Чаще всего замены требуют прокладки, иногда приходится ставить новый затвор и т.п. У неразборных фланцевых кранов цельнолитой корпус. При поломке приходится полностью заменять всю конструкцию.

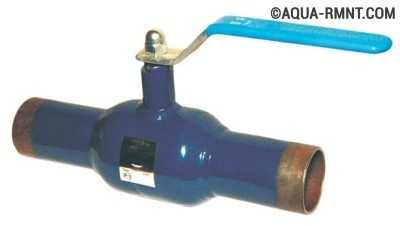

Приварные конструкции устанавливают путем сварки, как понятно из названия. Поскольку демонтаж такой конструкции простым не назовешь, устройства этого типа устанавливают в местах с ограниченным доступом. Приваривать шаровые краны следует только специалистам, которые обладают необходимой квалификацией.

Приварной шаровый кран достаточно сложно установить, поскольку нужно провести умелую сварку. Такие устройства устанавливают в местах, к которым нельзя обеспечить свободный доступ

В комбинированных конструкциях могут сочетаться несколько способов монтажа. Такие краны могут быть проходными, угловыми, многоходовыми (например, трехходовыми). Последний тип в монтаже систем отопления применяется не часто, поскольку используется в системах, где необходимо смешивание или перенаправление различных сред.

Хотя для отопительных систем лучше всего использовать краны из латуни или ее сплавов, в продаже можно встретить силуминовые регулировочные конструкции, менее прочные и более дешевые. Внешне они очень похожи на латунные краны и могут выдаваться за дорогостоящие оригиналы недобросовестными продавцами. Перед покупкой следует проконсультироваться с профессиональным мастером, который поможет отличить подделку и сделать правильный выбор.

Шаровые краны из силумина стоят недорого, но отличаются низкой устойчивостью к нагрузкам и коррозии. Такие конструкции не стоит устанавливать на батареи отопления

Силуминовые конструкции в отопительных системах выдерживают нагрузки не более года, потом они ломаются. Этот материал крайне плохо переносит повышенные нагрузки, такие как гидроудар, заметно подвержен коррозии. Иногда силуминовый кран для батареи отопления просто отваливается от трубопровода при закрывании или открывании крана. Это может привести к значительным и серьезным ожогам. Кроме того, при использовании некачественных кранов часто возникают протечки. В результате может быть затоплен не один этаж.

Порядок установки шарового крана

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

Выбрать подходящее место.

Обмотать резьбу крана уплотнителем, например, ФУМ лентой.

Привинтить кран.

Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

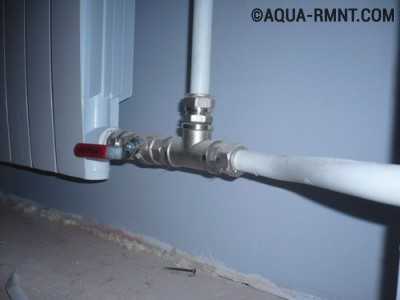

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

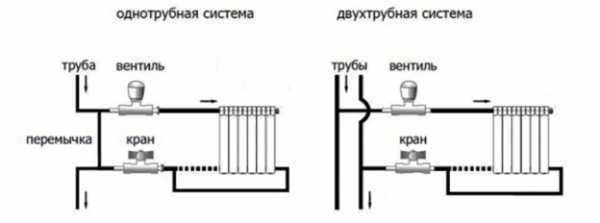

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

обе резьбы внутренние;
обе резьбы внешние;
сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Несколько слов о кране Маевского

Помимо обычных шаровых кранов существует механизм, кот орый предназначен специально для радиаторов — кран Маевского. Это устройство необходимо не для регулировки потока теплоносителя, а для удаления воздуха, который тем или иным образом попал в поток. В основе устройства находится игольчатый механизм, специально разработанный для этих целей.

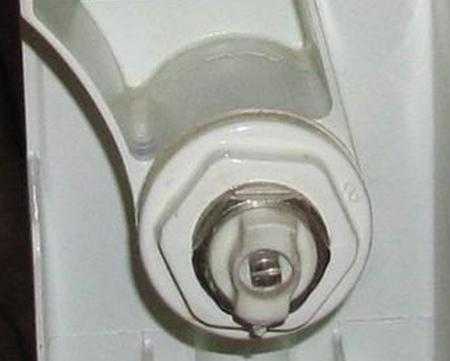

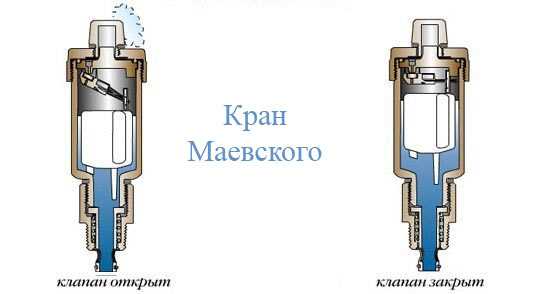

Кран Маевского — небольшое устройство, которое обычно устанавливают в самой высокой точке отопительной системы, чтобы стравливать попавший в трубы воздух

Существуют два типа кранов Маевского — простая механическая модель и автоматическое устройство. Первым управляют вручную, второй настраивают соответствующим образом, и он включается, когда это необходимо. Удаление воздуха из отопительной системы позволяет предупредить образование воздушных пробок и повысить эффективность работы системы.

Устанавливают краны Маевского в самой высокой точке системы, где скапливается воздух. Если система работает с принудительной циркуляцией, перед включением такого крана рекомендуется отключить насос и подождать некоторое время.

Выбирая кран для чугунной батареи, следует помнить, что в таких конструкциях накапливается много загрязнений, которые создают дополнительную нагрузку на кран

Автоматический кран Маевского обычно используют только в системах автономного отопления. В этом случае владельцы дома могут контролировать качество теплоносителя, регулярно проводят чистку системы и т.п. В многоквартирных домах с централизованным отоплением используют модели крана Маевского с ручным управлением, они более прочные и лучше сопротивляются загрязнениям, которые характерны для теплоносителя в общественных системах. Автоматические модели в таких условиях очень быстро засоряются и ломаются. Особенно внимательными к состоянию кранов на радиаторах следует быть тем, у кого в доме стоят старые чугунные радиаторы.

firmmy.ru

инструкция, фото и видео-уроки, цена

Обиходным словом «кран» называют самые разные виды запорной арматуры. В рамках статьи мы исследуем те ее типы, которые применимы в системах отопления частных и многоквартирных домов.

Где отопление — там и запорная арматура.

Где и для чего нужны краны

Начнем с ответа на второй вопрос — зачем.

Разные виды запорной арматуры применяются для:

Полного отключения участка системы отопления или отопительного прибора. Оно бывает необходимым, прежде всего, при ремонте или изменении конфигурации системы.
Для регулировки проходимости в ручном или полуавтоматическом режиме. Цель — изменение температуры в помещении.
Для сброса воздуха или теплоносителя. Первое необходимо для удаления из системы воздушных пробок. Перепад давления невелик, и завоздушивание стояка или отдельного участка контура не даст воде в системе отопления циркулировать. Второе выполняется при промывке отопительных приборов или при ремонтных работах.

Где устанавливается запорная арматура?

На вводе теплотрассы в дом. В отношениях жилищников с поставщиками тепла раздел зоны ответственности проходит по входным задвижкам на подаче и обратке.
На выходе из элеваторного узла.

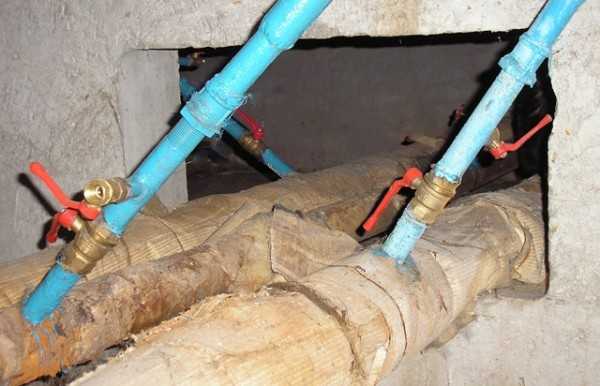

На каждом стояке отопления. Ради ремонта или замены одного радиатора сбрасывать систему отопления всего дома нецелесообразно.

Полезно: однако в домах с верхним розливом это практикуется из соображений банальной экономии времени. Даже при идеальном состоянии вентилей на стояке часто бывает быстрее сбросить и запустить весь дом, чем искать в подвале и на чердаке нужные вентиля.

В частном доме — на байпасе, переключающем контур с естественной циркуляции на циркуляционный насос.

В зависимости от состояния вентилей циркуляция может быть естественной или принудительной.

На отдельных отопительных приборах и перемычках перед ними. Зачем нужны краны на перемычках? Все просто: они позволяют направить весь поток теплоносителя через радиатор, увеличив теплоотдачу прибора без увеличения его размеров.

Почему просто не убрать перемычку? Потому, что в этом случае мы лишимся возможности регулировать теплоотдачу батарей. Любой дроссель или термостат в том случае, если отопительный прибор размыкает контур, будет регулировать проходимость всего контура. То-то будут рады ваши соседи!

В верхних точках контура отопления. Это могут быть попарно соединенные стояки в домах с нижним розливом, расширительный бак в верхней точке подающего розлива на чердаке или верхние пробки отдельного радиатора. В общем, везде, где может скапливаться воздух, обязательно ставится устройство для его сброса.

Смотрите также схемы установки печей с котлом водяного отопления.

Выбор запорной арматуры

Предположим, что мы создаем своими руками систему отопления. Где и какие виды кранов стоит предпочесть?

Элеваторный узел

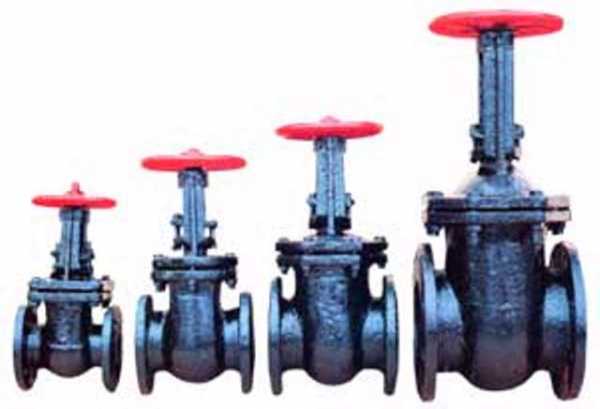

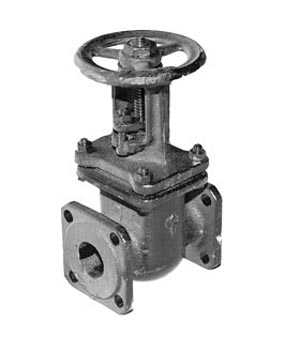

На входе и выходе из элеваторного узла многоквартирного дома в абсолютном большинстве случаев монтируются задвижки. Что они представляют собой и чем хороши?

В корпусе задвижки присутствуют два кольца из коррозионно-стойкой стали, опоясывающие проход для воды — зеркала. Вторая пара зеркал находится на поверхности подвижной части задвижки. В нижнем положении заслонка, опускаясь, полностью перекрывает ток воды; в верхнем — выходит за пределы, движущегося через корпус потока.

Чтобы закрыть задвижку, пользователь вращает штурвал, приводящий в движение шток с винтовой нарезкой на нем. Для обеспечения герметичности вокруг штока набивается сальник (на горячей воде и отоплении — графитовый).

На фото — конструкция, которая не претерпела никаких внутренних изменений за последние две сотни лет.

Устройство безальтернативно при большом (от 50 миллиметров) диаметре трубы.

При меньшем, однако, предпочтительно использование современных пробковых (шаровых) вентилей, поскольку у задвижек все-таки есть ряд серьезных недостатков:

Сальник периодически приходится набивать даже в том случае, когда задвижка не используется. Набивка контактирует со струей воды и постепенно разрушается.
Щечки со временем неизбежно зарастают отложениями. Задвижка, простоявшая без использования несколько лет, просто не закроется полностью.
В аварийной ситуации бывает важны секунды. Если пробковый вентиль перекрывается мгновенно, простым поворотом ручки, то вращение штурвала задвижки (даже полностью исправной) займет продолжительное время.

Мало того: цена чугунной задвижки выше стоимости пробкового вентиля той же проходимости. По совокупности всех свойств, если можно обойтись кранами — лучше так и сделать.

Что с разнообразными сбросниками на грязевиках, замерочными вентилями для манометров и врезками горячего водоснабжения?

Рекомендация — та же. Пробковые вентиля, представляющие собой шар с каналом для воды в пластиковой оболочке: практичны, долговечны, прекрасно держат воду и не нуждаются в обслуживании.

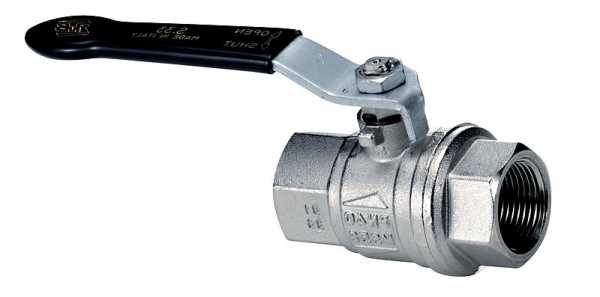

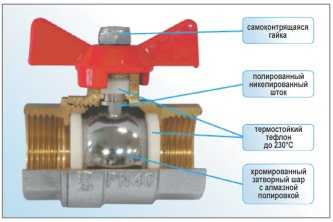

Так устроен современный пробковый кран.

Автор, в прошлом — сантехник с многолетним стажем, настоятельно не рекомендует покупку и установку винтовых вентилей любого типа.

На фоне современных альтернатив у них, как и у задвижек, есть ряд существенных конструктивных недостатков:

Сальник и в этом случае будет постоянной проблемой. Его потребуется периодически набивать или мириться с течью по штоку.

Совет: если замена вентиля или набивка сальника проблематичны, часто для устранения течи достаточно открыть вентиль до отказа с некоторым усилием. Резьбовая часть штока прижмет сальник, и течь прекратится.

Резиновые прокладки на отоплении имеют весьма ограниченный срок службы. Вентиля с полностью латунными плоскими клапанами через какое-то время перестают держать воду благодаря пресловутым отложениям на клапане и седле. Болезнь вентилей с клиновидными латунными клапанами вполне предсказуема: после того, как вентиль закрыт с усилием, клапан часто остается заклиненным в седле.

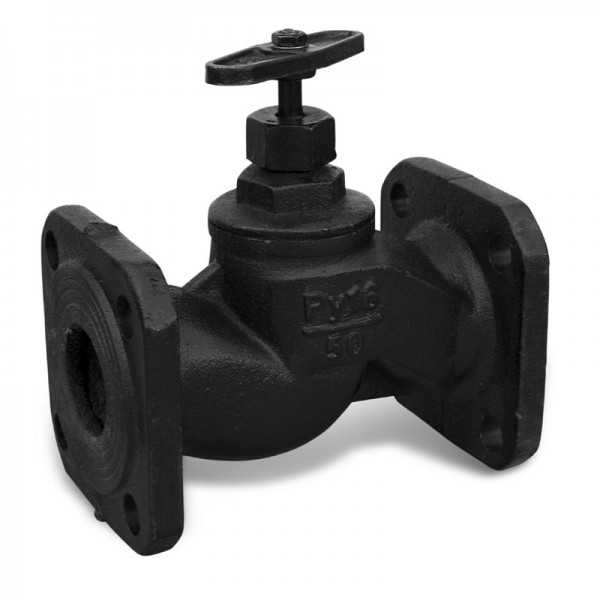

Наконец, все винтовые вентиля ставятся строго по ходу воды. Для ориентировки на корпусе присутствует стрелка — указатель. Если винтовой вентиль установлен, так сказать, «против шерсти» — через какое-то время клапан неизбежно будет оторван и намертво перекроет воду.

Стрелка на корпусе указывает направление тока воды.

Еще одна перспектива, связанная с работой клапана — серия гидроударов в том случае, когда вентиль закрыт не полностью и клапан создает турбулентности в потоке воды, периодически перекрывая седло.

Шум в виде периодических ударов сам по себе неприятен; к тому же гидроудары — кратковременные скачки давления — чреваты разрушением наиболее слабых участков контура.

Узнайте также о преимуществах электрических котлов отопления для дачи.

Стояки и отсекающая участки контура арматура

И здесь рекомендация не поразит оригинальностью: пробковые вентиля станут лучшим выбором. Причины, думается, нет смысла повторять. Однако, помимо собственно запорной арматуры, в стояках необходима возможность сброса воды.

В общем случае этой цели служат заглушки. Однако их использование не всегда удобно:

Выкрутить заглушку на подающем стояке при температуре воды около 90С… скажем вежливо — нелегко.
Если подвал используется под склад или еще каким-то образом, воду нельзя просто сбросить себе под ноги. Нужен отвод шлангом в канализацию.

Очевидный выход — поставить в качестве сбросников вентиля.

И вот здесь-таки можно с легким сердцем применить винтовые вентиля, поскольку их недостатки не будут существенными:

При правильной установке сальник не будет контактировать с водой под давлением.
Гидроудары невозможны — вентиль большую часть времени закрыт.
Для замены прокладки вам не придется сбрасывать среди зимы весь дом. Достаточно остановить стояк.

Разумеется, мы говорим о возможности, а не о рекомендации. Пробковые вентиля будут вполне уместны и на сбросе.

Воздушники

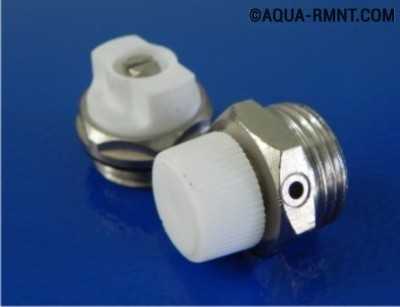

Типичный воздушный кран для радиатора отопления — это так называемый кран Маевского, несложная конструкция из латунного штока, который в закрытом положении перекрывает отверстие в седле, и резьбы для установки в радиаторную пробку.

Эти краны надежны и крайне редко нуждаются в ремонте или замене. Однако есть несколько оговорок:

Проходимость крана невелика. Если подождать 5-10 минут, пока воздух выдавливается из стояка, раз в году несложно, то ставить такой воздушник на расширительный бак в многоквартирном доме с верхним розливом определенно не стоит. Там лучшим выбором будет обычный вентиль.
Наряду с вполне вменяемым краном под отвертку в продаже все еще можно встретить краны Маевского под специальный ключ. Поверьте, каждый год при запуске отопления искать его очень неудобно.
Наконец, часть изделий этого типа позволяет пользователю полностью выкрутить шток. Прецеденты, к сожалению, были. Вкрутить шток обратно, преодолев сопротивление воды, нелегко. Преодолев сопротивление ГОРЯЧЕЙ воды — абсолютно невозможно.

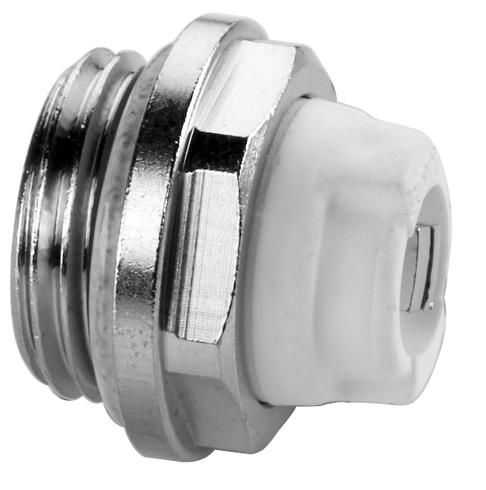

Правильный кран для стравливания воздуха выглядит так.

Прекрасная альтернатива крану Маевского — рассверленная радиаторная пробка или переходник с вкрученным в нее… да-да, вы угадали. Пробковым вентилем.

Впрочем, практикуется и использование в этом качестве обычного водоразборного крана. Он ставится перевернутым, носиком вверх.

Совет: в обоих случаях, если в семье есть маленькие дети — снимите с вентиля ручку, а с крана барашек. Любопытный ребенок наверняка рано или поздно попытается повернуть яркий предмет. Последствия очень предсказуемы.

Промывочный кран

Сварные промывочники сейчас можно встретить практически в любом магазине. Стальной корпус, длинный шток и резиновая прокладка выглядят достаточно благопристойно. Открывается стальной промывочник, как правило, пассатижами или газовым ключом.

Настоятельная инструкция: увидев такое устройство, пройдите мимо. Удобный и надежный промывочный кран на радиатор отопления — опять-таки радиаторная пробка или переходник с пробковым вентилем. Резиновая прокладка, разрушившаяся в процессе промывки, заставит владельца судорожно искать ключи от подвала и мчаться отключать стояки.

Как всегда, есть нюанс: при нижнем или диагональном подключении промывка радиатору не нужна.

Регулировка температуры

Каким образом можно отрегулировать теплоотдачу радиатора?

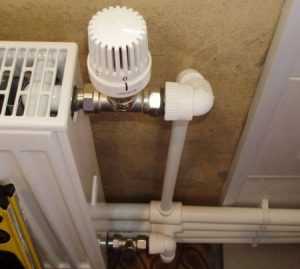

Лучший и наиболее удобный инструмент для этого — термостатическая головка. После регулировки подстроечным дросселем она сможет поддерживать комфортную температуру в комнате весь отопительный сезон. Термостат ставится на подающую нитку подводки так, чтобы термочувствительный элемент не нагревался восходящим потоком горячего воздуха.

Дроссель — более дешевый вариант и требует ручной подстройки в зависимости от потребности в тепле. Это не всегда удобно. К тому же и радиатор, и помещение обладает большой инерционностью: температура стабилизируется лишь через один-два часа после изменения проходимости дросселя.

Наконец, обычный пробковый вентиль тоже можно использовать для регулировки проходимости подводки. Он не предназначен для этого, однако настройка возможна.

Несколько советов, связанных с запорной арматурой для регулировки:

Винтовые вентиля для регулировки проходимости применять нельзя. Через короткое время клапан НЕИЗБЕЖНО будет оторван или разрушен.
Не забудьте, что любая регулировка проходимости радиатора требует обязательного наличия полностью открытой перемычки-байпаса. Это в равной степени относится и к многоквартирному, и к частному дому.
На второй нитке подводки лучше поставить еще один вентиль, в закрытом положении полностью отсекающий отопительный прибор и позволяющий снять его для ремонта.

Термостат поддерживает нужную температуру автоматически. Кроме простых механических устройств, в продаже появились электронные термостатические головки.

Заключение

В видео в конце статьи вы найдете, как обычно, дополнительную информацию о типах и производителях запорной арматуры для отопления. Теплых зим!

Читайте также статью «Электрические двухконтурные котлы отопления – великолепная альтернатива газовым котлам».

otoplenie-gid.ru

Как поставить кран на батарею. Установка кранов на отопление

Как поставить кран на батарею

Содержание статьи

Для того чтобы с батареями отопления было удобно работать и в случае ремонтных работ иметь возможность их перекрывать, нужно обязательно установить на них краны.

Причём решать вопрос о том, как поставить кран на батарею отопления и заниматься этим, лучше в теплое время года, когда в батарее отсутствует жидкость.

Поставить кран на батарею не сложно, тем не менее, знать о кое каких нюансах всё же необходимо. Для того чтобы установить кран на радиатор, потребуется:

Несколько разводных ключей;
Пакля или фум-лента, если нужно установить металлические краны на батарею;
Паяльник по пластику в случае монтажа пластиковых кранов;

Сам процесс установки шарового крана на радиатор отопления делится на такие этапы.

Как поставить кран на батарею. Установка кранов на отопление

1. Вначале нужно правильно выбрать место, где будет находиться кран на батареи отопления. Обычно его располагают перед присоединением трубы.

2. Далее начинается монтаж крана на радиатор отопления. Если параллельно ставится ещё и сам радиатор, то будет достаточно просто прикрутить кран к трубе. Если же система уже работает, то вначале вырезается кусочек трубы, на концах которой следует нарезать резьбу метчиком или о том, как нарезать резьбу на сгон резьбонарезным инструментом, можно почитать в другом разделе сайте.

После чего можно фиксировать кран с использованием ленты-изоляции или пакли.

3. Завершающий этап установки крана на батарею состоит в проверки его герметичности. И для собственного спокойствия лучше всего провести эту проверку под давлением в 2-3 атмосферы. Чтобы это сделать, нужно наполнить систему водой и увеличить давление в системе отопления.

Как установить кран маевского на батарею

Что касается установки крана маевского на батарею, то в его монтаже тоже ничего страшного нет. Как правило, кран Маевского ставят в самой высокой точке системы отопления, для того чтобы продуть воздух с батарей. Обычно, это верхняя часть торца радиатора с противоположной его стороны от входа.

Но, перед тем как поставить кран маевского на батарею, нужно убедиться в том, что заглушка батареи имеет необходимое отверстие для такого крана. Если его нет, то нужно купить другую заглушку с уже имеющимся отверстием и резьбой.

Далее нужно отсечь поступление теплоносителя в батарею. Для этого нужно знать, как перекрыть стояк отопления или закрыть запорную арматуру на выходе и входе радиатора. Затем вода сливается, после чего заглушка снимается и на ней крепится кран маевского. В таком виде она ставится и ставится на батарею отопления.

При этом нужно соблюдать правильное месторасположение отверстия крана маевского. Оно должно смотреть в противоположную сторону от стены и чуть-чуть вниз. Это делается для того, чтобы во время завоздушивание системы отопления, можно было бы стравить воздух с батарей и при этом не оставалось никаких следов на стене и обоях. Собственно, вот и все.

Кран установлен, теперь в любой момент можно снять батарею отопления, перекрыв подачу и обратку теплоносителя в ней установленными кранами.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Советы по установке кранов на батареи отопления

Краны на отопительных радиаторах профессионально называют запорной или регулирующей арматурой и она является одним из самых важных элементов в системе отопления.

Установка запорной арматуры является не трудоемким процессом, однако существуют свои нюансы, которые стоит понимать до начала проведения работ по монтажу кранов. Прежде чем приступать к монтажу запорной арматуры, необходимо правильно выбрать вид крана, который подходит именно для вас, а для этого необходимо ответить на вопрос для чего вам регулируемый кран отопления.

к содержанию ↑

Для чего нужна запорная или регулирующая арматура для радиаторов?

1) Контроль количества подаваемого тепла в систему вашего отопления, что помогает самостоятельно регулировать температуру в помещении.2) Перекрывание клапанов для полной остановки работы батареи. Это необходимо практически при любом виде батарей, так как данная функция будет полезна при ремонтных работах, замене радиаторов или аварии.3) Сброс воздушных пробок в системе. При недостаточной подаче теплоносителя в системе могу образовываться воздушные заторы, которые мешают циркулировать по системе теплу. Это негативно сказывается на температуре помещения.4) Сброс самого теплоносителя необходим тогда, когда система требует очистки или промывания из-за высоких погрешностей приборов учета. Это чаще всего случается, когда в старых трубах застаивается ржавчина или другие примеси.

к содержанию ↑

Разновидности заторной или регулируемой арматуры

На сегодняшний день российский рынок предлагает несколько видов заторной или регулируемой арматуры:

1) Пробковый вентиль или шаровой — это самая распространенная арматура, которая используется при монтаже радиаторов в квартирах. У таких кранов есть ряд плюсов, которые играют роль, как при эксплуатации, так и при монтаже. По строению, кран представляет из себя основу в виде металлического шара, который вращается в перпендикулярной плоскости трубы и совпадает с ней диаметром. Таким образом идеальное вписывание одного объекта в другой увеличивает долгосрочность службы и быстроту реакции в такой системе. Внутри шара есть отверстие, которое при повороте вентиля поворачивается либо сквозной стороной, либо заполненной. Установка таких кранов может быть осуществлена на трубах с диаметром от 5 см. А сам монтаж выполняется просто по схеме. Для крана не требуется смена пластинок и резиновых прокладок из-за строения.

2) Винтовые краны, которые долгое время устанавливались на чугунных радиаторах отопления давно уже считаются не самыми надежными из-за быстрого перетирания резиновых прокладок, ненадежности регулировки напора, ошибок и сложностях в ориентации направления при монтаже и многие другие. По порядку: сам вентиль из себя представляет шток с клапаном, который приходит в действие при раскрутке вентиля. Шток поднимается и клапан высвобождает отверстие через которое поступает теплоноситель. При монтаже такого крана не забывайте, что очень важно проводить монтаж строго по ориентации направления, указанного на вентиле, так как при обратной ориентации очень быстро кран сорвется. Минусами таких кранов является то, что клапан так или иначе будет подлежать замене из-за быстрой изнашиваемости. Резиновые клапаны быстро разъедаются от горячей воды, а металлические из-за отложения естественных минералов в теплоносителе. Если вы все-таки решили установить именно вентильный клапан на радиаторе, то помните, что перекрывать такой вентиль очень важно полностью, при малейшем поступлении теплоносителя в систему, трубы будут издавать звуки и в конечном итоге приведут к серьезной поломке всей системы.

Видео: Запорная арматура для систем отопления. Видео-обзор.

3) Арматура Маевского применяется на сегодняшний день крайне редко, так как она используется только для сброса воздушной пробки из системы. Однако, если кран Маевского вам все-таки понадобился, то его установка не будет слишком сложной. Подобно винтовому крану, система работает с помощью винтового штока, при открывании которого, воздушная пробка выходит из системы из-за смены сред герметизации. Правда и здесь есть свои нюансы, например, если вы нашли в магазинах старые образцы крана Маевского, для которого требуется специальный ключ, не торопитесь производить монтаж, так как не всегда под рукой может оказаться такой специальный ключ. Арматура Маевского сегодня представляет из себя керамический поплавок с насадкой винта, как для обычной отвертки, который и будет наиболее актуален при установке. Если же при сбросе воздуха вы случайно вывернете винт полностью, то случится полная разгерметизация и поток теплоносителя зальет весь дом, пока вы не перекроете весь стояк. В общем, достаточно сложная и серьезная процедура.

к содержанию ↑

Система монтажа любого типа крана

Любой тип арматуры имеет один и тот же принцип работы: сальники, клапан в виде металлического шара, резинки или латунного клапана, винтовой механизм (кроме пробковой арматуры). Для того, чтобы осуществить монтаж арматуры, необходимо перекрыть стояк теплоносителя, раскрутить винтовое соединение трубы, надеть сальник на трубу подачи теплоносителя, закрепить клапан в зависимости от вида, закрутить винтовые соединения.

Сложности при монтаже арматуры любого вида практически не возникает, однако при самостоятельной установке запорной или регулирующей арматуры, может возникнуть вопрос, чем уплотнить винтовые соединения, чтобы кран и труба не подтекали через какое-то время. При монтаже не профессионального уровня часто используется монтажная сантехническая лента, которая является достаточно долгосрочной и хорошо прокладывает швы резьбы, что удерживает влагу хорошо. Однако профессионалы не любят использовать такие материалы и предпочитают пользоваться специальным пропитанным льном, из которого делаются заготовки для резьбы сальника, винта и самой трубы.

Стоит помнить, что при дополнительной прокладке во избежание протечки, ни в коем случае нельзя переборщить с прокладывающим материалом, так как он может стать причиной трещины в сальнике или клапане, что приведет к неизбежной аварии в процессе эксплуатации. Образование трещин и микротрещин в таком случае можно расценивать, как «бомбу замедленного действия» так как предугадать, когда материал арматуры не выдержит достаточно сложно.

После перемонтажа радиатора и кранов регуляторов обязательно запустите систему и проверьте все соединения на ваших трубах отопления. После установки стоит наблюдать за системой в течение нескольких часов, так как проблемы могут возникать при расширении трубы из-за смены температурного режима.

housedb.ru
