Система воздушного отопления для частного дома — особенности, устройство и схемы. Устройство отопления в доме воздушное отопление

Устройство отопления в доме - Воздушное отопление

              Система воздушного отопления нашла широкое применение в странах с холодным или умеренным климатом, где более 80% коттеджей и частных домов отапливаются непосредственно теплым воздухом (t = 70°С), подаваемым в помещение по каналам.

Принципиальное отличие этих систем в том, что обогрев теплым воздухом происходит без промежуточных звеньев (трубы, радиаторы и т.п.). Это обеспечивает работу системы с КПД равным 93%. Включение в систему дополнительного климатического оборудования позволит не только быстро прогреть дом, но и поддержать оптимальный микроклимат во всех помещениях.

Малая инверционность системы позволяет за 35-40 минут поднять температуру от -10°С до 22°С, далее включается автоматика, которая при хорошем утеплении дома работает в сверхэкономичном режиме для поддержания заданной температуры воздухонагреватель в течение суток включается 3-4 раза на 10-15 минут, экономя топливо и деньги. Например, баллон сжиженного газа (пропан) позволит отапливать дачу примерно 8-12 дней.

При низких расходах на эксплуатацию системы воздушного отопления стоят ниже других альтернативных систем. Другие важные преимущества:

• без каких-либо дополнительных затрат в канальную систему встраивается охладитель воздуха;
• нагнетаемый теплый воздух создает необходимое движение и равномерный прогрев по всему объему помещения, а также необходимый "подпор", который полностью избавляет от сквозняков и проникновения пыли снаружи;
• рециркуляционный воздух из помещений, пройдя через систему фильтров, очищается от пыли, запахов, микробов и становится свежее на 30%.

Все эти преимущества обеспечивают наиболее комфортные и экологически чистые условия проживания.

Система работает следующим образом. В камере сгорания воздухонагревателя сгорает жидкое (дизельное, керосин) или газообразное (природный газ, пропан) топливо. Вентилятор, расположенный снизу, забирает воздух из помещений, очищает от пыли, запахов и микробов, обогащает кислородом и направляет его в теплообменник. Нагретый чистый воздух по воздуховодам доставляется в помещения все продукты сгорания отводятся в дымоход.

Система работает в полном автоматическом режиме. Диапазон регулирования желаемой температуры - от 0°С до 40°С.



       Воздушное отопление даёт неоспоримые преимущества и многими уже оценена по достоинству. В настоящее время системы нашли широкое применение при отоплении коттеджей, жилых домов, производственных помещений, спорткомплексов, животноводческих комплексов, административных зданий и офисов.



otoplenie-best.tk

Воздушное отопление загородного дома: система для коттеджа

Традиционно в качестве теплоносителя в системах отопления используют воду. Этот привычный способ обогрева имеет и преимущества, и недостатки. При строительстве собственного жилья возможности для экспериментов у владельца почти неограниченны.

Имеет смысл рассмотреть альтернативные варианты. Самый интересный из них — воздушное отопление загородного дома.

Содержание статьи:

Как прогреть дом воздухом

Воздух — вполне эффективный теплоноситель, гораздо удобнее, чем вода. Самый простой вариант такого отопления — обычный тепловентилятор. Небольшую комнату этот прибор, состоящий из вентилятора и греющей спирали, может прогреть буквально за считанные минуты. Разумеется, для частного дома понадобится более серьезное оборудование.

В качестве источника тепла можно использовать газовый или твердотопливный котел. Подойдет и электрический нагреватель, но этот вариант считается не слишком выгодным, поскольку затраты на электроэнергию значительно возрастают.

Галерея изображений

Фото из

Принцип нагрева теплоносителя

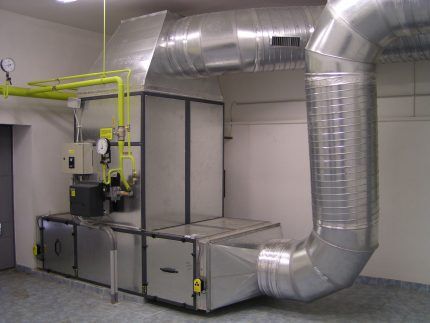

Установка с газовым калорифером

Огневая печь за пределами помещения

Печь в отоплении загородного дома

Камин в формировани отопления частного дома

Устройство теплоотводов в пределах чердака

Внешний блок теплонасоса воздух-воздух

Внутренний блок системы отопления воздух-воздух

Интересный и экологически чистый вариант отопления — использование солнечных батарей или солнечного коллектора. Такие системы размещают на крыше. Они либо сразу передают тепловую энергию солнца на теплообменник, либо преобразуют ее в недорогую электрическую энергию. В последнем случае от батареи можно также запитать и вентилятор.

Воздух нагревается в теплообменнике и поступает в отдельные помещения по воздуховодам. Это довольно громоздкие конструкции, выполненные из прочного металла. Сечение воздуховодов значительно больше, чем диаметр трубы водяного отопления.

Для воздушного отопления подходят и газовые котлы, и другие виды отопительной техники. Эффективность таких систем достигает 90%, их используют не только в жилых помещениях, но также в цехах и на складах

А вот радиаторы для воздушного отопления не нужны. Теплый воздух просто наполняет комнаты через специальные решетки. Как известно, горячий газ стремится вверх. Холодный воздух при этом будет вытеснен вниз. Отсюда холодные потоки воздуха перемещаются обратно к теплообменнику, нагреваются, поступают в комнаты и т.д.

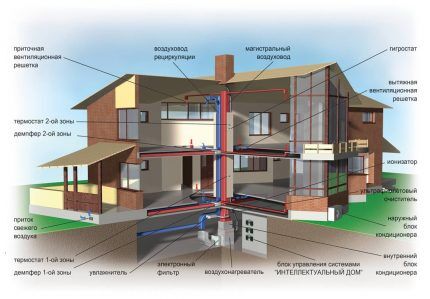

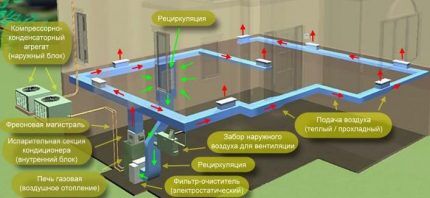

Эта схема наглядно демонстрирует устройство воздушного отопления рециркуляционного типа с частичным забором наружного воздуха, а также с кондиционером, ионизатором и ультрафиолетовым очистителем (+)

Почти все системы воздушного отопления предусматривают установку вентилятора, который нагнетает горячий воздух и заставляет его перемещаться по системе отопления. Наличие такого прибора делает систему зависимой от электрической энергии.

Можно сделать и такую систему, в которой горячий воздух будет перемещаться естественным образом, без всякого вентилятора. Однако эффективность работы таких систем обычно оставляет желать лучшего, поскольку помещения в этом случае прогреваются слишком медленно.

Убедительный аргумент в пользу организации системы воздушного отопления заключается в исключении аварийных протечек и затопления с итоговым повреждением имущества. К тому же в случае повреждения воздуховодов автоматика остановит работу системы (+)

Что необходимо знать

По сравнению с традиционным водяным отоплением воздушные системы имеют множество преимуществ. Например, отмечается высокий КПД такой системы, который может составлять 90%. КПД водяного отопления редко достигает 65%.

Если воздушное отопление устроено правильно, воздух прогревает комнаты исключительно быстро, буквально за считанные минуты. Температура в помещениях регулируется с помощью автоматического оборудования, которое включает и отключает нагревательный прибор по мере необходимости.

В результате в доме всегда тепло, а расходы на обогрев сокращаются. Пользоваться системой воздушного отопления проще. Воздуховоды не засоряются так часто, как трубы водяного отопления, соответственно, они реже нуждаются в очистке. По понятным причинам владельцы воздушных систем отопления не имеют проблем с протечками, как и с угрозой заморозки труб, если в холодное время года котел по какой-то причине перестал работать.

Галерея изображений

Фото из

sovet-ingenera.com

Система воздушного отопления для частного дома

Традиционно монтируемый контур отопления в постройках различного назначения – водяной (печи, камины, «козлы» и так далее не в счет), хотя в качестве теплоносителя в нем могут использоваться и так называемые «незамерзайки». В индивидуальных жилых строениях и квартирах в последнее время стали устанавливаться и электрические системы (наиболее распространенные варианты – греющие кабеля, маты, ИК-приборы).

Но если задать вопрос, что такое воздушное отопление, то вряд ли из 10 человек хотя бы двое правильно на него ответят. Хотя для установки в частном доме система этого типа – более чем привлекательное инженерное решение. Что она собой представляет, чем характеризуется и о многом другом – эта статья.

Принцип функционирования

Система воздушного обогрева монтируется по разным схемам, в зависимости от отапливаемой площади, этажности частного дома и ряда других факторов. Если коротко, то ее работа заключается в нагреве охлажденных воздушных масс, подающихся в теплогенератор, с последующим их отведением по «каналам», которые отвечают за отопление отдельных помещений.

Устройство воздушной системы отопления

В ее составе могут быть различные элементы, в зависимости от конкретного проекта. Основными (базовыми) являются:

• Теплогенератор. Нагревателем воздуха может служить котел, калорифер водяной, камин, тепловая пушка. Есть и другие варианты, например, солнечные батареи;

• Воздуховоды. Собственно, это каналы, по которым циркулируют потоки воздуха. В продаже есть разные исполнения таких изделий. Отличия в материале, сечении (круг, прямоугольник, квадрат), типоразмерах. Сочленение отдельных секций простое, поэтому монтаж своими силами никакой сложности не представляет;
• Теплообменник (экономайзер, рекуператор). Устанавливается не всегда, но для больших систем, как правило, монтируется;
• Дополнительное оборудование (клапана, вентиляторы, распределительные головки, решетки и ряд других элементов системы).

Варианты воздушного отопления

Циркуляция воздушных масс – принудительная или естественная (гравитационная). Последняя разновидность системы монтируется, как правило, в небольших одноэтажных строениях.

Она характеризуется некоторой инерционностью (обусловленной архитектурными особенностями здания), зато контур является энергонезависимым (отпадает необходимость в использовании вентиляторов и других электрических приборов), а ее монтаж обходится дешевле. По сути, это усовершенствованное отопление печное частного дома.

Преимущество системы отопления с принудительной циркуляцией в том, что воздух может забираться извне (открытый цикл).

Следовательно, появляется возможность его регулярного освежения. Причем при любой температуре «за бортом», в то время как качественное проветривание комнат в зимний период способом открывания окон и дверей в некоторых случаях нежелательно. Например, если в доме маленькие дети, «капризные» растения и тому подобное.  Минус понятен – более высокая стоимость установки и необходимость постоянного эн/обеспечения.

Особенности воздушного отопления

Плюсы:

Один из главных – отсутствие риска протечек. Их не бывает в принципе, учитывая, что теплоносителем является воздух. Сюда же можно добавить, что и промерзание такой системы исключено. Для загородного строения, в которое хозяева наведываются лишь изредка – более чем актуально.

Высокая экономичность. Чтобы лучше понять, следует разобраться детально, за счет чего снижаются расходы:

• Профессионально выполненный монтаж системы обеспечит ее КПД на уровне не менее 93%. Если учесть, что для водяных контуров данный показатель редко доходит до значения 75%, то преимущество более чем весомое.
• Расход «топлива» минимальный. Во-первых, благодаря высокой инерционности системы отопления подобного типа (теплоноситель нагревается быстрее). Во-вторых, режим работы теплогенератора более «щадящий». Он включается лишь при падении температуры ниже предела, который задан автоматикой. Следовательно, его функционирование – это чередование периодов включения и покоя.
• Трубы, батареи (радиаторы) в таких системах не используются. Если сравнить общие расходы на монтаж оборудования, то для отопления воздушного затраты несколько меньше, чем водяного.
• Возможность совмещения функций обогрева и кондиционирования. После установки в частном строении системы отопления воздушного типа приобретение других бытовых приборов категории «климатическое оборудование» не требуется.

Быстрый монтаж системы. Даже если придется заниматься этим самостоятельно, не потребуются специфические инструменты и приспособления. Например, «утюг» для пластиковых труб и ряд других, не относящихся к бытовым.

Бесшумность воздушной системы. Во-первых, теплоноситель по трубам не «шуршит», что некоторых людей очень раздражает. Во-вторых, собственники частного дома никогда не столкнутся с таким «сюрпризом», как регулярные гидравлические удары. Особенно если строение более 2-х этажей.

Минимальный перечень работ, предусмотренных ТО. С точки зрения эксплуатации – довольно выгодная система.

Читателю, для которого эти аргументы не очень убедительны, можно привести еще один – длительный эксплуатационный срок воздушной системы. По сравнению с водяным отоплением превышение примерно в 2,5 – 3 раза.

Минусы

Если внимательно вникнуть в суть претензий, которые предъявляются к воздушной отопительной системе ее «благожелателями», то можно сделать вывод, что они, как впрочем, и все в этом мире, относительны.

Невозможность переделки. Чего конкретно? Вот этот вопрос прежде всего и следует уточнять.

Зависимость от эл/питания. Это относится только к отопительным системам, в которых циркуляция воздуха организована принудительно. То же самое можно «поставить в пику» практически любому контуру обогрева, за исключением разве что тех, где используются энергонезависимые котлы (типа TLO).

Необходимость в более частом проведении ТО. Обслуживание нужно любой технической аппаратуре (механизму, системе). Все дело в том, насколько грамотно ее эксплуатирует хозяин. Применительно к воздушному отоплению основное внимание уделяется своевременному удалению конденсата и нагара внутри воздуховодов. Однако в профессионально спроектированной системе предусмотрено, как минимизировать данные «недостатки» и облегчить проведение технологических операций.

Воздушную систему нельзя установить в эксплуатирующемся частном или ином строении. И опять не совсем верно. На этапе проектирования выбирается способ прокладки кабель-каналов. В основном встречаются скрытые схемы. Некоторые из них действительно, просто так не переделать. Но кто мешает предусмотреть монтаж различных фальш-панелей, установку натяжных потолков. Если правильно выбрать вид полотна (например, на тканевой основе), то им прикроется большая часть воздуховодов.

Автор рекомендует не судить столь однозначно о перечисленных недостатках и их количестве. Идеала не существует – это общеизвестно. А различные минусы можно «сгладить», если понимать принцип работы воздушного отопления, тем более монтируя систему по проекту, составленному профессионалом.

Стоимость воздушного отопления

Здесь уместно обозначить лишь ориентировочные данные, так как затраты зависят от схемы, состава, используемого оборудования, архитектуры строения и так далее.

Фирмы-подрядчики оценивают свои услуги за монтаж (без материалов) в пределах 920 – 1 140 руб/м2. Если все делать своими руками, этот пункт в смете будет отсутствовать. Но за разработку документации лучше заплатить, так как самостоятельно провести расчеты вряд ли получится.

Нелишне отметить, чем чреваты ошибки в проектировании:

• Постоянные сквозняки.
• Присутствие в комнатах дома посторонних шумов.
• Перегрев воздуха и осушение помещений.

И это только основные, наиболее часто «имеющие место быть» неприятности.

Общей информации достаточно. Решайте, читатель, нужно ли вам такое отопление в частном доме. Но то, что эта система избавит от многих проблем, связанных с водяным контуром – однозначно.

masterim.guru

Воздушное отопление частного дома своими руками. Особенности, проектирование, установка

Еще на этапе строительства и обустройства своего дома важно продумать оптимально подходящий для него вариант системы обогрева. Сегодня владельцы частных домов, как правило, стоят перед выбором между водяным и электрическим отоплением, что в первом случае очень сложно для монтажа, а во втором крайне затратно при эксплуатации.

Поэтому сейчас все большую популярность приобретают дешевые и простые системы воздушного отопления, которые могут быть установлены собственноручно владельцем любого частного здания.

Воздушное отопление – что это?

При использовании практически любой конструкций обогрева жилища последним элементом передающим тепло от теплогенератора ко всем объектам в комнате, в том числе человеку является воздух, который был нагрет выступающими в роли посредников радиаторами, трубами, теплыми полами и прочими агрегатами.

Чаще всего, в этих посредниках и кроются все проблемы, неудобства и львиная доля потерь энергии. Исключить это слабое звено, можно используя обогрев воздухом, благодаря чему тепловая энергия передается напрямую в пространство обогреваемого помещения, потому что терморегуляция происходит за счет нагнетания прогретого воздуха в комнату.

В такую систему входят следующие компоненты:

• Сеть воздухоотводящих каналов, позволяет для обогрева нагнетать теплый воздух в комнаты во всем доме.
• Водяной калорифер или теплогенератор для подогрева воздуха.
• Распределяющие головки вентилятора, для управления движением воздушных потоков по дому.

Принцип работы

Основной составляющей теплогенератора является камера сгорания, горелка и калорифер. Холодный воздух подается в теплообменную камеру нижним вентилятором. При сгорании топлива генерируется тепловая энергия, нагревающая теплообменник и циркулирующий сквозь него воздух, который потом идет вверх по воздуховодам, распределяясь по комнатам здания.

В соответствии с конкретным типом агрегата, теплогенераторы могут функционировать на магистральном и сжиженном газе в баллонах, или дизеле. Горелки отличаются неприхотливостью и работают при сжигании любого топлива. Кроме того их можно менять на новые устройства даже в стандартных нагревателях.

Правда, совместно с ними устанавливается и вся подводящая конструкция. Отработанные газы удаляются из системы посредством стального дымохода.

Теплоноситель в виде теплого воздуха транспортируется по специальным воздуховодам, которые могут иметь как круглое, так и квадратное сечение. Первый вариант выигрывает по аэродинамическим характеристикам и обеспечивает более свободное движение теплоносителя по трубе диаметром от 10 до 30 см.

Второй более прост при монтаже и легко размещаем за счет коробов квадратной формы 10х15 или 32х40 см.

Достоинства и недостатки воздушного отопления

При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

• высокий КПД, в некоторых случаях превышающий 90%;
• необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
• можно настроить для каждой комнаты оптимальные условия микроклимата;
• почти мгновенный отклик на регулировании температурного режима;
• благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
• система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
• встроенный в конструкцию увлажняющий фильтр;
• в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

• этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
• ее монтаж относительно сложен;
• нуждается в регулярном техобслуживании;
• плохо поддается модернизации;
• такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
• нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

Виды воздушного отопления

Для того чтобы сконструировать систему воздушного отопления в собственном частном доме необходимо выбрать между двумя способами ее монтажа – двумя схемами организации циркуляции воздуха: принудительной и гравитационной.

1. Первая требует установки в конструкцию вентилятора, который бы принуждал разогретый теплогенератором газ под давлением циркулировать в воздуховодах. Его устанавливают под нагревателем независимо от типа системы. Воздух, засасываемый вентилятором, проходит предварительную очистку от пыли, грязи и микробов. Обратно он возвращается сквозь решетки вентиляции или обратные воздуховоды.
2. Вторая схема, функционирующая под действием гравитации с естественным движением воздушных масс, работает по принципу изменяющейся плотности воздуха. Ее главным плюсом является независимость от электроснабжения, ведь ней нет вентилятора работающего от электроэнергии. Но такая система не очень устойчива и движение теплого воздуха может быть затруднено обычным сквозняком. В такой схеме нагрев одного и того же помещения не равномерен так теплые потоки без контроля всегда стремятся к потолку а холодные к полу.

Особенности прямоточной системы обогрева

Конструкции, использующие прямоток наиболее популярны при самостоятельной организации обогрева в собственном доме. Принцип их действия прост – вентилятор гонит воздушный поток сквозь калорифер и дальше по воздуховодам во все помещения.

Выходя из транспортных коробов теплый газ, нагревает атмосферу каждой комнаты и уходит через вентиляцию или обратную шахту. Такая схема работы считается наиболее чистой, но она не лишена и своих минусов. Прежде всего – это существенная доля нерациональных трат энергии.

Рециркуляционная система обогрева. Нюансы

Эта конструкция отличается повышенной экономичностью. Работает она следующим образом – воздух, подогретый калорифером, расходится по вентиляционным каналам во все комнаты дома.

Там он отдает свое тепло пространству помещения и объектам в нем, а сам охлаждается, компенсируя потери тепла, и движется в обратном направлении к источнику энергии, что бы снова нагреться и повторить цикл своего движения.

Разумеется, гигиеничность этой схемы вызывает вопросы, ведь вредные вещества вместе с газом движутся по замкнутому кругу, постоянно возвращаясь в комнаты дома. Поэтому рециркуляционное движение подходит только в случае отсутствия необходимости в вентиляции помещения.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Инструкция по монтажу

Монтаж системы отопления выполняется в строгой последовательности:

• Установка котла и теплообменной камеры.
• Монтаж вентилятора.
• Монтаж и разведение воздуховодов в отапливаемые помещения.
• Утепление и изоляция напорных и заборных каналов.
• Вывод на улицу через специальное отверстие в стене дома рукава для забора воздуха.

Первым делом устанавливается основной элемент конструкции – котел. Его монтируют в подвале или специальном чуланном помещении. Несмотря на то что такую простую систему отопления можно собрать абсолютно самостоятельно, подключать же ее к магистральному газоснабжению могут только профессионалы.

Дымоход выполняется из дешевой листовой жести. Сверху теплообменник стыкуется с подающим воздуховодом, а внизу под камерой сгорания монтируется вентилятор. С обратной стороны к нему подводят обратный трубопровод.

Процедура разведения воздуховодов по помещениям начинается с подключения к магистрали подающего короба гибких воздуховодов. Чаще они имеют круглое сечение. Затем устанавливается труба, выполняющая функцию обратной тяги. Ее диаметр больше, а разветвленность меньше чем на подачу.

Утепление рукавов предотвращает конденсацию на них влаги. Затем в трубопровод монтируют заслонку дроссельного типа для регулирования объемов подачи свежего воздуха. После монтажа и стыковки всех узлов системы проводят декоративные работы по скрытию труб и проводов в коробах из гипсокартона.

Советы экспертов

• Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
• Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
• Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
• При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
• При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
• Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

Воздушное отопление частного дома — отзывы

«Мы уже год живем с такой системой отопления, и у нас на практике сложилось определенное мнение со своими за и против. Хорошо в ней то, что она нигде не выпирает в виде чугунных радиаторов или труб, в полу всего лишь дырочки откуда идет теплый воздух. При эксплуатации нет больших затрат ведь горелка работает на обычном газе. Главным минусом такой системы я считаю то, что со временем трубы забиваются пылью, которой придется, потом дышать».

Оценка:

Богдан, г. Москва

«Зимую с воздушным отоплением третью зиму. Впечатления положительные. И расход газа меньше чем в водяных системах и никаких проблем с сухим воздухом, сквозняками или шумом. Автоматика сама регулирует работу котла, я ток оптимальную температуру задал».

Оценка:

Василенко, г. Киев

«Реально быстро нагревает все помещения дома, примерно через час температура уже 21 градус, я не знаю, какие еще системы дают такой результат».

Оценка:

Дмитрий, г. Владимир

«Поставил воздушную конструкцию обогрева, теперь нисколечко не жалею. Температура регулируется в каждой комнате простым перекрытием заглушки. Наконец-то у меня в зале прохладно, а в ванной тепло, а не наоборот».

Оценка:

Евгений, г. Астана

«Микроклимат в помещении конечно лучше, чем от водяных радиаторов, но все равно воздух суховат. Когда система включается, по полу в течение пары минут идет очень холодный уличный воздух, а потом система прогревается и все хорошо».

Оценка:

Светлана, г. Воронеж

Воздушное отопление – это один из новых способов обогрева частных домов и коттеджей. Повышенный КПД и простота монтажа все больше увеличивают спрос на такие системы.

Воздушное отопление частного дома своими руками. Особенности, проектирование, установка

Оценка: 5 2 голосов

Читайте также:

okarkase.ru

Устройство отопления в доме - Главная страница

                  Отопление дома, квартиры – стало важным неотъемлемым элементом для любого жилого и нежилого помещения. Без него просто не возможно комфортное проживание и существование человека. Сегодня это современные комфортные безопасные системы, содержащие множество функций, оснащенные новейшим цифровым оборудованием с автоматизированным управлением. Оттого насколько правильно смонтирована система отопления, отопление дома, отопление коттеджа будет зависеть комфорт Вашего проживания. Ведь главной целью отопления является обогрев помещения и постоянное поддержание температуры на заданном уровне. И для того, чтобы отопление не давало сбоев и приносило только позитивные эмоции, необходимо заранее позаботиться о том, чтобы монтаж был выполнен максимально профессионально.



              Зачастую про тепло своего дома мы думаем, когда приходят первые холода, но центральное отопление еще не включили, а если включили - то очень слабо. Тогда мы начинаем греться подручными средствами. Но зачем же так себя изнурять. Подумайте про отопление сейчас! Ведь автономное отопление сегодня - это комфортная реальность завтра! Система отопления представляет собой совокупность конструктивных элементов со связями между ними, предназначенных для получения, переноса и передачи теплоты в обогреваемые помещения. Выделим основные виды отопления:

1. Система радиаторного отопления - теплоноситель (вода) циркулирует по трубам и разносит тепло к отопительным приборам (конвекторам, радиаторам).

2. Воздушное отопление осуществляется с помощью специальных калориферов, обдуваемых потоком воздуха от вентилятора.

3. Панельно-лучистое отопление (инфракрасное отопление) - перенос тепла происходит с помощью лучистого переноса (излучения) от отопительного прибора на поверхность, которая в свою очередь нагревается и при этом происходит нагревание воздуха.

4. Система "теплый пол" - роль отопительного элемента выполняет пол в помещении.

5. Электрическое отопление - принцип действия основан на выделении тепла в результате прохожденияэлектрического тока по проводнику (масляные радиаторы, греющие обои, электрокамины, рефлекторы-отражатели).

6. Газовое отопление (газовые котлы) применение газа в отопительных агрегатах значительно повышает их КПД, снижает затраты на эксплуатацию, позволяет автоматизировать процесс горения топлива и отпуск тепла, сделать их непрерывными.

Основным приоритетом является создание максимального комфорта и уюта при использовании современных (инновационных) технологий и систем автоматического управления и контроля.





otoplenie-best.tk

Воздушное отопление и обогрев частного дома своими руками? +Видео и схемы

В наше время используют разные виды отопления, это могут быть: газовое, котлы, камины, теплогенераторы, и другие разные агрегаты, как купленные, так и сделанные своими руками. В данной статье мы подробно рассмотрим воздушный обогрев дома и внутренних помещений.

При обустройстве частного жилища необычайно важно подобрать наиболее подходящую отопительную систему. Стоит обратить внимание и на способ обогрева дома с помощью воздушного отопления.

Это специально разработанная терморегуляционная система, нагретый воздух в которой сначала нагревается до требуемой температуры, а уже теплый поступает во внутренние помещения. По сравнению с традиционными печными и радиаторными системами, подобная имеет ряд особых интересных преимуществ.

Системы воздушного отопления: преимущества

Зоны подогрева жилища не оказываются привязанными к месту расположения радиаторов и печей, поэтому резких температурных перепадов не возникает.

В строении с воздушным отоплением практически не бывает вздувшихся обоев, следов от влаги на внутренних стенах, не происходит образование конденсата. Так как воздух нагревается равномерно, данный тип отопления замечательно подходит для помещений с большими объемами – складов, залов, цехов и прочее.

Циркуляция в частном доме

Этот вид воздушного отопления помещений не нуждается в обустройстве сложной конструкции для циркуляции теплоносителя.

Когда используются радиаторы, нагретое масло или вода, под высоким давлением, движутся по системе батарей и трубопровод.

Но разогретый теплоноситель, да еще и под высоким давлением, является средой достаточно агрессивной.

Поэтому все элементы отопительной системы должны соответствовать необходимым требованиям герметичности, сопротивляемости коррозии и так далее. Даже крохотное повреждение одной части системы можно стать причиной попадания используемого теплоносителя внутрь жилого пространства. А это определенный риск и для сохранности имущества, и для безопасности людей. У отопления воздушного типа подобных минусов не имеется.

В зимнее время не эксплуатируемое радиаторное отопление нуждается в сливе теплоносителя. Иначе замерзшая субстанция закупорит радиаторы и трубопроводы, что надолго выведет из строя всю систему.

Вода, превращаясь в лед, заметно расширяется, угрожая тем самым целостности всей системы обогрева жилища. Воздушное отопление, между тем, в любой сезон можно свободно выключать и вновь включать.

Данная особенность особенно важна для небольших сезонных гостиницах, принимающих постояльцев ограниченное время, или для загородных домов, посещаемых хозяевами в холодное время исключительно в праздники и выходные. Достаточно низкая удельная стоимость оборудования для воздушного обогрева также является немаловажным фактором.

Воздушный обогрев дома: минусы

Частный дом – типы воздушного отопления

Еще с древних времен люди пытались обогревать жилище посредством горячего воздуха. В печально знаменитых Помпеях пепел сохранил фундаменты и стены строений, которые дали ясно понять, что уже тогда люди использовали старинные системы централизованные системы воздушного обогрева. Их назвали гипокаустами.

Следующее возрождение отопительных систем подобного типа случилось уже в 14-15 столетьях.

Отопление по системе гипокаустам

Интересный факт: нагрев пола и стен с помощью горячего воздуха осуществлялась в палатах Кремля до того, как подобный метод стали использовать в Европе. Удивленные зарубежные послы рассказывали о такой диковинке у себя на родине, и некоторое время такая система обогрева жилища называлась русским отоплением.

Уже в новое время воздушное отопление нашло свое широкое применение, в тот момент, когда огромные массы людей двинулись в города, в поисках лучшей доли. Первое отопление в домах тогдашней промышленной столицы мира, Лондона, была как раз такой разновидности.

Воздушное отопление: прямоточная система

Самые первые отопительные системы с помощью воздуха имели достаточно простое устройство. Воздух нагревался в специально устроенном для этого месте, в нижней части строения. Использовалось для этого сжигание каменного или древесного угля, дров. Самотеком теплый воздух поднимался вверх, через специально устроенные для этого полости в стенах и полу, и через выводящие отверстия в кровле удалялся прочь.

Воздух комнат получал тепло от нагретых проходящим воздухом стен и пола, можно сказать – опосредованно. Такая система носила название прямоточная, и имела достаточно скромный КПД. Причина того – большое количество тепла расходовалось на прогревание всей глубины пола и стен, а также на «нагрев» улицы. Ведь на улицу выходил все еще теплый воздушный поток. Но именно из-за этой разницы температур снаружи и внутри системы образовывалась тяга, улучшающая процесс обогрева.

Воздушный обогрев рециркуляционный

Начало применения природного газа в качестве топлива нового вида произвело в отоплении воздушными методами настоящую революцию. Нагрев воздуха достаточно чистым типом топлива, появление специальных воздушных фильтров, — все это сделало возможным нагнетание горячей воздушной массы внутрь помещения, создавая замкнутый цикл кругооборота воздуха в здании.

Воздушный поток, нагретый электрическими или газовыми нагревателями, подается по специально оборудованным воздуховодам в верхнюю часть строения.

Воздух отдает тепло и постепенно начинает опускаться вниз, возвращаясь обратно в обогреватель, а его занимают другие, более горячие поднимающиеся потоки.

Подобное устройство системы рециркуляции называется гравитационным, так как движение воздуха происходит лишь благодаря естественной силе тяжести, без использования каких-то приспособлений. В том случае, когда конструкция строения не позволяет воздуху свободно оборачиваться, устраивают систему принудительной вентиляции.

Для нагнетания в помещения нагретого воздуха, и отбор его обратно в нагреватель, происходят посредством специальных вентиляторов. Такой обогрев с рециркуляцией – достаточно недорогой и простой вариант отопления, отлично подходящий для складов, цехов и прочих нежилых помещений. Почему нежилых? Дело в том, проходя множество раз через обогревательный элемент, воздух теряет свое качество.

Поэтому при отоплении квартиры или дома по этому типу воздух придется ионизировать и увлажнять. Отработанный воздух постепенно выводится наружу, а его место занимает свежий, с улицы. Существуют также всевозможные комбинированные воздушно-масляные или воздушно-водяные системы обогрева, используемые для централизованного отопления небольшого комплекса зданий.

Частный дом: как сделать воздушное отопление?

Прежде всего необходимо все обдумать, и выбрать самое главное – нагревательный элемент для системы. Очень часто для обогрева жилых домов и квартир используют специальные газовые генераторы. Какую модель нагревателя предпочесть?

Правильный выбор осуществляется с учетом площади помещения, а также стандартного расхода топлива агрегата. Очень много хороших отзывов об изготовленных в скандинавских странах приборах. Они, конечно, не являются бюджетными, зато отлично приспособлены к долгим суровым зимам. Что потребуется еще, кроме непосредственно теплогенератора?

• Решетки. Через них происходит забор и подача воздуха.
• Воздуховоды – жесткие или гибкие. Это специальные трубы, предназначенные для циркуляции по ним нагретого воздуха. Для жестких потребуются также особые «кривые» элементы, называемые отводами. Нужно будет позаботиться и о необходимом числе тройников. Их количество зависит от схемы и сложности циркуляционной системы. Воздуховоды изготавливаются из различных материалов, но чаще используются приспособления из оцинкованной стали.
• Монтажный крепеж и инструмент для оцинкованной стали.
• Алюминиевый скотч (желательно армированный) для надежной герметизации соединений частей воздуховодов.

Удобнее всего планировать подходящую систему отопления дома заранее, еще на начальных этапах строительства. Тогда можно учитывать расположение будущих элементов, и изготовить для проведения воздуховодов специальные незаметные ниши в стенах.

В том же случае, когда система разрабатывается и монтируется в уже готовом доме, такие воздуховоды маскируются фальш-стенами и подвесными потолками. Воздушно-тепловой обогрев строения – выгодная и весьма перспективная модель обустройства комфортного жилища, на которую стоить обратить пристальное внимание. Как бы то ни было, выбирать предстоит вам!

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Виды систем отопления частного дома. Проверенные варианты и не только



Частный дом всегда был мечтой любого гражданина нашей страны. Все преимущества такого типа жилья перед домами многоквартирного типа можно перечислять очень долго. Хозяин частного дома имеет куда большие возможности по оптимизации расходов на содержание жилья благодаря его автономности.

При использовании современных энергосберегающих технологий, строительных материалов и комплексных систем отопления теоретически можно свести такие расходы к весьма незначительной величине.

Современный рынок предлагает потребителю много видов отопительных систем частного дома, от традиционных до продуктов передовых технологий. Все большей популярностью пользуются системы альтернативного отопления.

Можно использовать какой-либо один вид систем отопления, наиболее подходящий для частного дома. Следует учитывать такие факторы, как климатическая зона в котором расположен дом, состав материалов, используемых при строительстве здания, экономическая целесообразность и множество иных причин.

Весьма эффективным способом отопления дома может быть комбинация в применении нескольких видов отопительных систем.

Водяное отопление

 Наиболее широкое распространение получило водяное отопление.

Преимущества

1. Можно использовать как один, так и несколько источников тепла. По физическим параметрам вода хорошо переносит тепловую энергию. Приборы обогрева, например, радиаторы отдают это тепло, нагревая воздух в помещении.
2. Универсальность в использовании топлива. Нагревать воду можно множеством способов. Можно отапливать помещения дровами или углем, приобрести котел на жидком топливе, подвести природный газ. Наконец имеется возможность производить нагрев воды с помощью котлов, работающих на электричестве.
3. Доступность материалов и широкий выбор изделий. Легко выбирается наиболее подходящий вариант приборов отопления (батареи чугунные, современные биметаллические радиаторы, конвекторы и другие устройства). Большой выбор труб из различных материалов (железо, медь, полипропилен, металлопластик и др.) позволит создать систему отопления сообразно любого бюджета.

Водяное отопление может быть подключено как от централизованных сетей, так и быть выполнено автономно. По исполнению системы водяного отопления бывают:

а) Однотрубные. Подключение радиаторов осуществляется последовательно.

б) Двухтрубные. Радиаторы в этом случае запитываются параллельно между магистралями подачи и обратки.

в) Коллекторные или по другому лучевая. Все приборы отопления запитываются от общего распределителя, именуемого коллектором.

Недостатки

Недостатки водяного отопления также общеизвестны. Это высокая подверженность процессам коррозии и окисления, неравномерность прогрева радиаторов в некоторых случаях, достаточно большие потери при транспортировке тепла. При аварийных ситуациях может образоваться утечка теплоносителя.

Также такая система требует соблюдения температурного режима. В минусовые температуры необходим полный слив теплоносителя из сетей, чтобы исключить их заморозку.

Воздушное отопление

Этот вид системы отопления частного дома заслуживает внимания для применения благодаря своей универсальности. Нагретый в теплообменниках воздух может подаваться как в отдельное помещение, так и по всему зданию.

При воздушном отоплении дом очень быстро прогревается и становится пригодным для комфортного проживания. До появления и внедрения водяного отопления обогрев подаваемым по воздуховодам горячим воздухом широко использовался в нашей стране. Наиболее эффективным он показал себя при использовании зданий с большими жилыми площадями.

Плюсы использования воздушного отопления:

1. Экономичность и эффективная доставка тепла. Отсутствует промежуточный носитель (напомним, его роль в водяном отоплении выполняет вода или иная жидкость), не нужны дополнительные приборы обогрева.
2. Легкий и быстрый запуск в работу. Такое отопление не может протечь, затопить дорогой интерьер, замерзнуть.
3. Высокий коэффициент полезного действия и долговечность. При правильном техническом обслуживании аварийные ситуации сведены к минимуму. Оборудование воздушного обогрева служит безотказно десятилетиями.
4. Высокий уровень интеграции с вентиляционными системами, что положительно сказывается на снижении стоимости работ и материалов, а также в простоте и экологическом преимуществе монтажа.

Электричество

Отдельно стоит упомянуть об электрическом виде отоплении. Само слово «электричество» прочно вошло в наш обиход. Область использования электроэнергии в мире приближается к ста процентам.

Поэтому как вариант можно использовать системы отопления, полностью работающие на электричестве. В некоторых случаях может быть целесообразной установка, например, электрического подогрева полов, полотенцесушителей в ванные комнаты, небольших радиаторов.

Однако, электроэнергия постоянно растет в цене, и этот фактор необходимо учитывать, устанавливая приборы электрообогрева рационально. Также особенно важно соблюдать меры электробезопасности, производить монтаж такого оборудования с помощью квалифицированных специалистов.

Альтернативные варианты отопления

При постоянном повышении цен на энергоносители устойчиво продвигаются альтернативные виды систем отопления частного дома. Конечно, они не могут в полной мере заменить традиционные способы отопления частного дома, но снизить затраты способны существенно.

В регионах, где количество солнечных дней достаточно велико, все чаще можно наблюдать установленные на крышах загородных и частных домов солнечные батареи. Солнечный свет является неиссякаемым источником энергии, и позволяет пользоваться преобразованным электричеством долгие годы.

Электричество в свою очередь используется как питание для нагревательных элементов отопления. Единственный недостаток такого вида получения энергии – дороговизна элементов, но со временем затраты окупаются.

Солнечную энергию также можно «консервировать» и применять при помощи солнечного коллектора. Принцип его действия основан на нагреве выставленного на солнце радиатора, соединенного с емкостью большого объема. Солнечные лучи нагревают воду в радиаторе, которая в свою очередь отдает тепло в емкость.

Данный способ позволяет нагревать воду для использования ее в качестве теплоносителя в системах отопления. Наибольший эффект достигается при использовании вакуумных коллекторов. Внутри таких радиаторов находятся колбы с откачанным воздухом, таким образом достигается эффект «термоса».

Ветрогенераторы

Понятно, что напрямую использовать силу ветра для отопления дома использовать не получится. Но зато, установив «ветряк» можно получить дармовую электроэнергию, впоследствии направляемую на различные нужды, в том числе и для питания систем отопления. В регионах, где ветры бывают особенно часто такой способ получения энергии будет наиболее эффективным. Опять же, как и в случаях с солнечными батареями все упирается в стоимость аккумуляторов, преобразователей и электрогенераторов.

Тепловой насос

Это вид системы отопления, которая поможет существенно снизить затраты на отопление частного дома. Принцип его действия напоминает устройство холодильных камер или кондиционеров. Такое устройство может выкачать тепловую энергию из потенциальных источников тепла, не отличающихся высокой температурой. Ими может служить почва или вода.

Такая система требует питания электрической энергией, однако на выходе может выдавать тепло в разы больше затраченных на ее работу ресурсов. Существенным недостатком теплового насоса является его громоздкость и сложность в монтаже.

В заключение данного обзора стоит отметить следующее. Наибольшую эффективность в отоплении собственного дома показывает способ, при котором результат достигается при минимальных затратах, по сравнению с другими способами.

Поэтому с уверенностью говорить о преимуществах одного способа обогрева жилья над другим невозможно. В местах, где широко используется природный газ глупо устанавливать твердотопливные котлы как основной источник обогрева.

Прежде всего, в выборе оптимального способа отопления своего дома нужно учитывать целесообразность. Если подвести некоторый итог, то можно сделать следующий вывод — в подавляющем большинстве случаев для работы отопительных приборов условно используется лишь два источника энергии:

а) Энергия, получаемая путем сгорания разнообразного топлива, в дальнейшем нагревающая теплоноситель;

б) Электрическая энергия, с помощью которой нагреваются тепловые установки, воздух или (и) приборы обогрева.

А вот способы и приемы получения результата могут исчисляться десятками. Поэтому, чаще всего, экономии можно достичь, комбинируя различные способы получения энергии, используя разнообразные виды отопления. Все нюансы и затраты требуют тщательных расчетов. Ведь свое жилище будет содержать хозяин на собственные средства.



eurosantehnik.ru

---

•
  Бассейны в перми адреса и цены
•
  Жидкотопливный котел
•
  Септик биодека
•
  Бассейн про
•
  Анаэробная тренировка
•
  Биде приставка для унитаза
•
  Очистка воды из колодца
•
  Термальный бассейн
•
  Активный кислород для бассейна
•
  Занятия аквааэробикой
•
  Как согнуть полипропиленовую трубу
