Устройство печи для водяного отопления своими руками

Городские жители привыкли к центральному отоплению, но есть и другой вид — водяное отопление от печи и сделать его можно своими руками, имея небольшой технический опыт. Не говоря уже об отдаленных районах, в домах без центральной системы и зимой надо не замерзнуть. Обычная печь не в состоянии отапливать все жилые и другие помещения в домах. А устанавливать одновременно несколько печей довольно накладно.

Жилье можно отапливать дровами, углем, взять на вооружение схему отопительного котла и какое-то топливо. Но для этого надо будет возвести печь из кирпича с водяным котлом, используя конструкцию дымохода. Это лучшая возможность отопления дачи. Такую систему вполне можно сделать самостоятельно и отапливать даже большое жилое помещение.

Возможности водяного отопления

Водяное отопление дома — это один из оптимальных вариантов обогрева. Прост в эксплуатации, топливные средства загружаются единожды в сутки и удерживается постоянная температура.

Различают типы отопления:

обогревание с естественной циркуляцией;
принцип принудительного движения теплоносителя.

Советуем так же прочитать о камине с водяной рубашкой для отопления дома или дачи на нашем сайте.

Каждый тип характеризуется своими преимуществами и недостатками. Первый тип работает независимо от наличия или отсутствия электроснабжения. При отсутствии электричества, что часто случается в пригородах, работа системы не останавливается, но зато она капризна к мелочам монтажных работ и неправильных расчетов. Эта конструкция нуждается в необходимом уклоне и размещения самой котельной емкости в самой низкой точке. Необходимы теплосети с большим сечением. КПД этой конструкции достаточно низкий.

Второй тип создает ток воды работающих на электричестве насосах. Зато есть устройство пневмоаккумуляторов. Высокий КПД и простота настройки.

Читатели считают данные материалы полезными:

Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
Самостоятельное возведение печи голландки по схемам и чертежам

Схема водяного отопления с горизонтальной разводкой

Замкнутый контур вполне уживается с другими энергосберегающими приборами, к примеру, с терморегулятором. Кроме того, можно применить однотрубную систему отопления всего дома, в то же время все подключения другие выполняются трубами с меньшими сечениями. При этом экономятся все необходимые материалы, а сборка становится проще.

Вывод: выбирайте такую систему для своего дома.

Упрощенный вариант отопления

Простейший способ — это создать в имеющейся печки водяной контур, то есть установить водяной котел, нагревающийся во время сгорания угля или дров. Единственное, придется немного потрепать готовую печь и разобрать ее небольшую часть.

Этот материал отлично дополнят следующие публикации:

Особенности использования дровяной буржуйки на даче
Буржуйка длительного горения своими руками: пошаговая инструкция

Изготовление водяного контура

Наверняка, на дачных участках или даже свалках вы сможете найти выброшенные за ненужностью радиаторы центрального отопления. А также при демонтажных работах на старых домах, в пункте сдачи и приема металла. Кстати, там можете обнаружить старые списанные котлы, их вполне можно использовать. Разберите их, хорошенько помойте, прочистите. Для промывания можно пользоваться соляной кислотой. После чистки всех секций, снова соберите радиаторы.

Картонные старые прокладки в радиаторах, замените на асбестовые. Собранные радиаторы должны выглядеть так, чтобы труба, выходящая из них находилась в верхней части, а входящая была в нижней части конструкции.

Советуем изучить материал о пеллетном камине с водяным контуром на нашем сайте.

Сконструированную конструкцию прикрепите к дымоходу, довольно близко от топочной кладки. При нагревании, будет греться вода, проходящая по контуру и обогревающая весь дом. Всю собранную систему необходимо подключать к обычным радиаторам отопления, расположенным в комнатах. Не забудьте прикрепить небольшого размера бачок с расширением.

Обязательно проверьте, нет ли в системе утечек до того, как установите всю конструкцию. Частенько собирают такую систему из чугунных секций. Не нашли старых чугунных секций? Не беда, подойдут и обычные трубы для водяного контура. Главное, чтобы толщина металла была прочной и толстой. Любую существующую печь вы сможете соединить с водяным контуром. Это может быть буржуйка, а может быть и камин если котел сооружен из очень толстого металла, его можно поместить непосредственно над топочной частью. При таком расположении он и нагреваться будет быстрее.

Усложненная система водяного отопления на дровах

Представлена такая система пиролизным котлом, состоящим из двух отделов. Нижняя часть предназначена для сгорания дров, а в верхней происходит циркуляция газового образования, получающегося при сгорании дров. При создавшейся конструкции газы постепенно могут проходить в дымоход, поэтому КПД здесь гораздо выше, а дров при этом потребляется меньше, то есть идет экономия топлива.

Прочитайте статью о подключении дровяного камина к системе отопления на нашем портале.

Водяной котел обязательно следует обвязать трубами с толстыми стенками. По этим трубам будет проходить вода и нагреваться в котле. Необходимо помнить о том, что продуктивная работа водяного котла, будет обеспечиваться лишь сухими дровами, поэтому такое топливо всегда надо иметь в просушенном запасе.

Преимущества водных систем отопления

Собрать такую конструкцию легко и просто.
Все детали в пределах доступности, бесплатны или по очень дешевой цене.
Топливо доступное.
Схема конструкции простая.

Проблема только в том, чтобы вы имели навыки в сварочном деле, или придется воспользоваться услугами профессионала.

Монтаж водяного отопления

Существуют определенные нюансы при монтаже такого отопления. Это материалы для деталей, крепежные соединения, главные компоненты. Не соблюдение правил при монтаже конструкции можно получить некачественную систему, имеющую не только низкий КПД, но может вообще прийти в негодное для использования состояние.

К слову сказать, размеры котла для обогрева определенной площади не имеют никакого значения. Поэтому не стоит бегать в поиске огромного котла и переплачивать за него. Для дома средней площади в 200 кв. м вполне подойдет обычный котел. Единственное, можно к котлу прибавить насос для принудительной циркуляции нагреваемой воды.

За увеличение обогреваемой площади, имеет значение форма котла, лучше если она П-образная. Можно установить котел в центральной части печи, оставляя небольшое расстояние между котлом и стенкой. Это будет самое рентабельное расположение водяного котла. Лучший материал для котла — это листовая нержавейка.

Правила безопасности

Котел водяного отопления на базе печи требует выполнения элементарных норм безопасности:

необходимость постоянного наблюдения за печью и горением в ней топлива;
периодическое очищение камеры, куда попадает зола;
проверка задвижек дымохода, чтобы они были приоткрыты;
будьте внимательны при растопке печи;
летом лучше не использовать печь для приготовления пищи, используйте электрические плиты.

Рекомендуем изучить материал о том, как выглядит голландка-печь на нашем портале.

Чересчур сильное нагревание печки, плохо установленный котел или радиаторная система приводят к аварии и даже взрыву. Постоянно следите за целостностью стенок котла и печи, все постоянно требует замены из-за изнашиваемости материала. Поэтому производите своевременные замены.

Помните, если вы решили самостоятельно соорудить систему водяного отопления и имеете мало-мальский опыт сантехнических работ, то для установки водяного котла вам все равно придется обратиться к компании за подобными услугами. Это связано с тем, что компания имеет лицензию на установку такого оборудования.

Печное водяное отопление своими руками

В любом частном доме очень остро стоит проблема горячего бесперебойного водоснабжения и общего отопления. Для этих целей применяются самые разнообразные варианты, но наиболее простым и эффективным служит система отопления, которую подключают к печи. В настоящее время возможно приобрести на рынке уже готовую металлическую печь, хотя можно и сэкономить путем устройства отопления, делая систему на основе печи из кирпичей. Такую систему водяного отопления нельзя назвать очень затратной, поскольку печь можно легко выложить своими руками. Чтобы соорудить водяной котел используют металлическую обычную трубу или листовой металл. Из листового металла сваривают емкость, предназначающуюся для воды, а после ее подключают к общему контуру отопления.

Благодаря сравнительно простому процессу установки и доступной цене печь остается выгодным вариантом для обогрева домов. Особенно удобно она для обогрева при ее совмещении с водяным контуром.

Преимущества и недостатки водяного печного отопления

Сегодня очень часто можно встретить применение отопительного контура на основе печи. Такой вариант наиболее популярен для дачных домов небольших размеров, где нет смысла в установке дорогостоящих газовых или электрических котлов.

Среди достоинств такой системы отопления можно выделить следующие:

Простой и быстрый процесс установки печи. Можно приобрести металлическую небольшую печь, которая способна обеспечивать автономное отопление эффективно, но можно и сложить обычную печь из кирпича, которая будит служить долго.
Легкость обслуживания печи, которая требует только регулярную чистку топки. Такая установка идеальна для частного дома, поскольку нет необходимости в дорогостоящем обслуживании.
У данной достаточно эффективной системы, если оборудование установлено правильно, КПД составит приблизительно 60 процентов при работе на жидком топливе.
Наличие возможности совмещения печи с камином, таким образом, можно выполнить для частного дома не только систему отопления, но также улучшить декор интерьера.
Возможность регулирования горения посредством обычной заслонки.

Недостатками подобной системы являются следующие:

Для установки конструкции печи нужно очень много свободного пространства, поскольку объем теплоотдачи зависит непосредственно от размеров самой печи.
У системы наблюдается длительный процесс разогрева, что делает невозможным резкое повышение температуры. Для полного разогрева частного дома требуется немало времени.
Для использования печей такого типа выдвигаются достаточно строгие санитарные нормы, так как продукты сгорания могут быстро загрязнить помещение. По этой причине требуется постоянная чистка оборудования. Предполагается применение специальных средств при уходе. Однако, подобные автономные средства отопления не вызывают каких-либо серьезных проблем, если проводится регулярная чистка конструкция, к тому же при постоянном уходе это не занимает много времени.
Водяная печь выполняет неравномерный разогрев дома, при этом наиболее высокая температура наблюдается вблизи печи, а в дальних помещениях частного дома отопление производится не так хорошо.
Важно при использовании печной системы уделить особое внимание противопожарным мерам.

Виды печи с водяным контуром для отопления

Данный вид оборудования изготавливают в двух вариантах. Берут уже смонтированную печь и устанавливают в нее змеевик. Такой вариант считается самум трудоемким, из-за чего используется реже. Это связано с тем, что изготавливая змеевик, необходимо опираться на имеющиеся уже габариты топливника.

Источник теплоты выкладывают своими руками в соответствии с размерами регистра. Сложенная правильным образом печка послужит гарантией того, что простоит длительное время и прослужит надежно.

Обязательно необходимо проследить, чтобы внутренняя величина рубашки начиналась от 4-5 сантиметров. В обратном случае, в нем начнет закипать вода, что еще более вероятно в случае ее слабой циркуляции. Чтобы исправить этот изъян, устанавливается насос. Теплообменник должен иметь стенку величиной как минимум пять миллиметров. В случае, если она будет меньше по размерам, то регистр просто-напросто прогорит, что приведет к его вынужденной замене. Для его замены требуется разбор пола печи, следовательно, такая невнимательность обойдется очень дорого.

Стенки должны иметь толщину, непосредственно соответствующую виду применяемого топлива, а конкретнее его теплотворным способностям. Таким образом, к примеру, если производится топка только дровами, то стенки можно выполнить и менее трех миллиметров. В случае использования угля лучше сделать стенки толщиной минимум пять миллиметров. В таком случае нужно оставить также зазор между стенкой и регистром приблизительно в пределах десяти-двадцати миллиметров. Делать это нужно для того, чтобы нивелировать тепловое расширение применяемого металла, сохраняя таким образом его целостность.

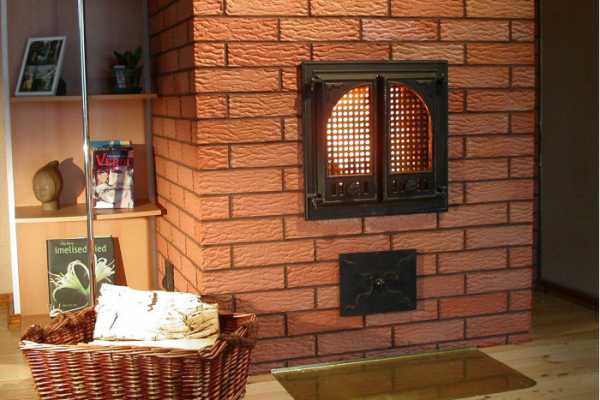

Совмещение водяного и печного обогрева

У классического древесного дома с наличием печного отопления имеется один немаловажный недостаток: помещение прогревается обогревателем крайне неравномерно. Над печкой и вблизи нее постоянно находится прогретый воздух, а в помещениях вдали от нее холодно. По этой причине в больших домах приходится делать по нескольку печей, чтобы обеспечивалась равномерная тепловая подача.

Однако, водяное и печное отопление в частном доме можно и совместить. Для этого привычную традиционную печь из кирпича снабжают регистром, то есть теплообменником из пластиковой стали или из труб, который напоминает по форме змеевик.

Он располагается в основании дымохода или в топливном помещении, а вода внутри него нагревается от печного тепла. Затем по трубам вода поступает в радиатор, равномерно прогревая здание дома. Такая система обладает несколькими неоспоримыми преимуществами:

Равномерность и эффективность прогрева. Можно расположить радиаторы в каждой комнате, обеспечивая ее постоянным теплом во время топки. Так как дом из древесины сам по себе держит тепло неплохо, к тому же его можно еще и обогревать, то такая обогревательная система будет вполне эффективной.
Абсолютная независимость. Центральный газопровод есть не везде, к тому же, нередки для сельской местности перебои с электричеством. В связи с этим зимой вдруг можно остаться без тепла в самый неподходящий момент. Дровяное или угольное отопление зависит лишь от пожелания владельцев дома. Классическая печь может служить на протяжении десятков лет, не создавая каких-либо перебоев подачи тепла, если заранее запасено топливо.
Для загородного дома с печным отоплением не требуется дополнительных затрат на обслуживание техники профессионалами. Для русской печи требуется только периодическое прочищение топки от сажи и золы, остальная же система будет работать бесперебойно.

Хотя у печного отопления имеются и определенные недостатки: такой вид отопления довольно пожароопасен, поэтому необходимо строга соблюдать все меры защиты дома. Не допускается передвижение таких обогревателей. Этот вариант нельзя назвать мобильным. Он не приемлем для двухэтажных домов, так как необходимо будет соорудить дополнительную печь, что будет стоять довольно дорого.

Печное отопление в деревянном доме, которое совмещено с водяным контуром дает возможность сэкономить на расходах топлива, хотя нужно будет протапливать печь ежедневно. Еще один из немногих минусов данной системы заключается в ее невозможности работы без непосредственного контроля и участия людей.

Подготовка к строительству и проектировка печного водяного отопления

Первым делом требуется разработка проекта, который лучше обсудить с соответствующими специалистами в данной области. Для печного отопления в доме с водяным контуром, как правило, предполагается расположение печи в центральном участке в доме и таким образом, чтобы топка выходила, например, на кухню либо иное нежилое помещение, а корпус ж е должен находится именно в жилом помещении. Такое размещение позволяет обогревать одновременно несколько комнат эффективно

Величина печи определяется габаритами самого дома. При этом один метр печной площади способен обогревать около 35 квадратных метров в доме, следовательно, по данному показателю можно рассчитывать ее величину для конкретного сооружения или дома.

В определенных случаях приобретают регистр для готовой уже печи, однако, такое бывает достаточно редко. Зачастую первым делом изготавливают или приобретают регистр необходимой площади, и уже после по нему собирается печь заданной величины.

Регистр может быть выполнен из листа или из труб, но в любом случае толщина металла должна быть как минимум 3-5 миллиметров. Более тонкий метал прогорит быстро, из-за чего придется поменять теплообменник, что приведет к большим финансовым расходам.

В топливное отделение устанавливают регистр, оставляя при этом между стенками и ним зазор небольшого размера для компенсации температурного расширения и обеспечения более эффективной передачи тепла. К тому же, необходимо обеспечить доступ, чтобы проводить периодическую чистку топки, поскольку зола и иные продукты сгорания понижают уровень КПД обогревателя.

Важно учитывать, что при монтаже регистр уменьшается величина топливной камеры, и поэтому уголь или дрова нужно подкладывать еще. Можно это предусмотреть в случае, если возводить топливник по величине змеевика и сделать его достаточно большого размера, чтобы прогреть весь дом.

Важнейшим условием для работоспособности системы является постоянный процесс циркуляции в трубах воды, для чего их нужно располагать обязательно под уклоном, также желательно при этом устанавливать циркуляционный насос, позволяющий гарантировать бесперебойную стабильную работу и не дающий закипать теплоносителю.

Важно знать, что не допускается обустройство конструкции без уклона, при этом ориентируясь только на функционирование насоса. В случае возникновения перебоев с электричеством, насос выйдет из строя, а теплоноситель закипит в трубах, и вся система выйдет из строя. Также систему необходимо снабдить расширительным баком, позволяющим компенсировать расширение воды от температурных изменений.

Завершив проектирование работы, рекомендуется показать выполненную схему соответствующим специалистам, так как любая ошибка может сделать всю конструкцию нестабильной, и поэтому пренебрегать правилами безопасности ни в коем случае нельзя.

Необходимые для работы инструменты

Для работы заранее следует подготовить необходимые инструменты:

строительный уровень;
угольник;
кисть для выполнения затирки швов;
кладочный мастерок;
молоток;
кирка.

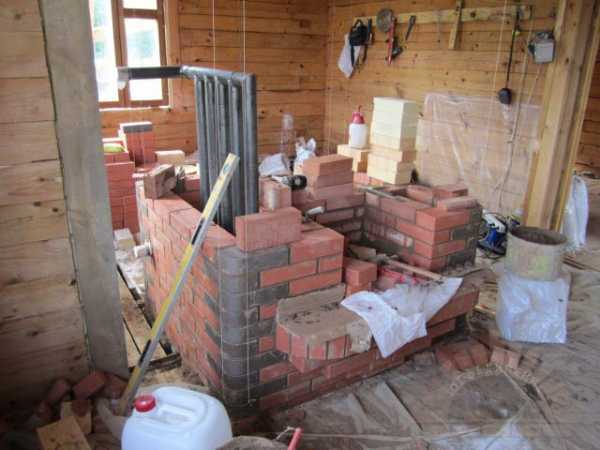

Порядок действий для монтажа печного отопления

Размер печи и ее расположение, как правило, отражаются еще на этапе проектирования дома, по которому рассчитывается расположение перегородок между комнатами, а также мебели в доме. Для обустройства полноценной печи больших размеров потребуется подготовка бетонного основания, которое способно выдержать весь его вес. Укладывая напольное основание, нужно предусмотреть отступ, то есть зазор между напольным материалом и основанием печи, позволяющий дополнительно снижать вероятность возгорания.

Чтобы построить печь, необходимы правильно замешанный раствор и кирпич высокого качества. Некоторые профессионалы ориентируются не на отработанные пропорции, а скорее на интуицию. Но если у мастера нет большого опыта, то лучше приобрести строительную смесь в уже готовом виде.

На основании настилают гидроизоляционный слой, кирпичи замачивают в воде. После их начинают выкладывать согласно порядовке на фундамент. Порядовкой называется порядная схема расположения кирпичей. Если размеры печи точно известны, то можно легко найти порядовку в интернете, предварительно распланировав стадии строительства.

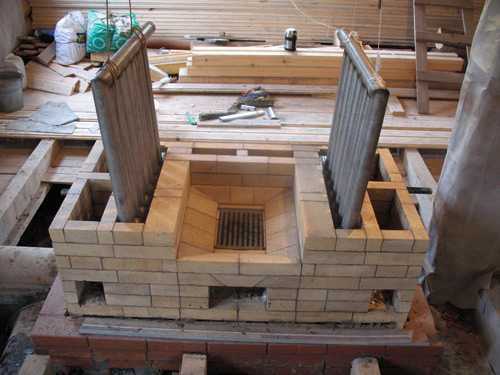

В конструкцию закладывают змеевик-регистр, к которому в дальнейшем присоединяют трубы для вывода и ввода теплоносителя. Собирают печь на швы, размером максимум 4 миллиметра, к тому же, необходимо проследить, чтобы внутри дымоудаляющих каналов и топливника не было острых углов. Требуются скругленные углы, не уменьшающие спокойное дымоудаление, благодаря чему в топливнике будет собираться меньше сажи.

При строительстве печи есть несколько важных правил:

Требуется зазор между печкой и стенами, к тому же, необходимо постелить перед топкой металлический лист. Пол и стены предохранят от возгорания простые стены.
Необходимо каждые 4 ряда кладки армировать, чтобы предать ей максимальную прочность. Армирование проводят, используя металлические штыри.
У глиняного раствора должна быть средняя пластичность. Если раствор изготавливается своими руками, то нужно скатать шарик небольшого размера и бросить его на пол. Раствор нормальной консистенции не будет давать большие трещины и рассыпаться.
Дымоход должен иметь высоту как минимум 5 метров. Его завершает оголовник – элемент, защищающий трубу от попадания мусора и дождя внутрь, а также позволяющий усиливать тягу и являющийся дополнительным элементом декора здания.

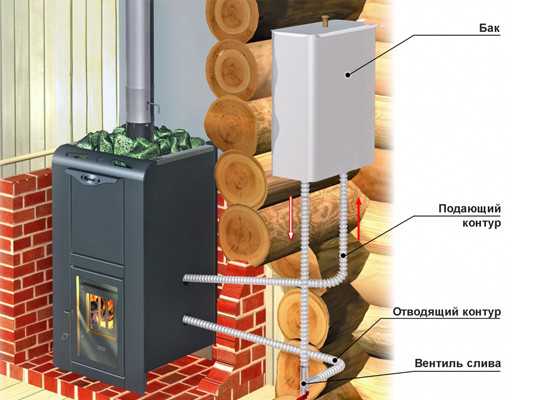

Процесс установки водяного контура

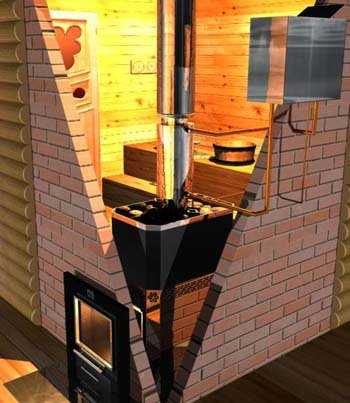

Регистра для водяного печного отопления

Для эффективной работы оборудования для отопительной водяной системы необходимо установить так называемый регистр, который представляет собой котел или теплообменник. Его также часто называют змеевиком. Такой регистр ставя в печной топливник.

Схема водяного печного отопления для частного дома состоит из следующих элементов:

камера горения;
зольник;
герметичная дверца для печи;
люк для очистки печи;
специальная поверхность для разогрева печи;
инжектор;
шибер;
отсекатель;
конвективные трубы;
колосник.

Котлы или регистры водяного отопления лучше в данном случае выполнять из листовой стали или из трубы, имеющей толщину стеки 3-5 миллиметров.

Изготавливая емкость самостоятельно, важно учесть, что в целях соединения деталей применяют только сварку. Подключая трубы отопления, нужно использовать специальные элементы соединения в виде фитингов, муфт и прочего. Применение именно конструкции такого вида для дома даст возможность сэкономить на котле, для которого материалы изготовления обойдутся гораздо дешевле, нежели если купить уже готовый. Наиболее оптимальный вариант – применение обычной трубы из металла для водяного отопления, в которой просто проделываются отверстия для выходов и входов трубопровода.

Также, сооружая теплообменник для частного дома, необходимо учесть толщину стенок устанавливаемой конструкции. В случае, если планируется работа печи на дровах, то ее стенки можно выполнить и тоньше, но если выполняется водяное отопление посредством угольных брикетов, то лучше сделать толщину потолще. Если не учесть эту деталь, то котел очень быстро прогорит, а следовательно, придется в скором времени его поменять. Для этого, в свою очередь, придется разобрать печь. Таким образом, фактически нужно будет собрать печь заново после замены.

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

кирпич недоженный бледно-розового цвета;
кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

для топки камнным углвм лучше взять шамотный кирпич;
для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

Тщательно просеивается песок.
В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

Чтобы разметить кладку под печное оборудование, по бокам можно установить специальные деревянные отфугованные бруски для возможности контроля вертикальности стенки у будущей печи.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

армирование каждого четвертого ряда кладки с помощью металлических стержней;
все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Заключение

Для устройства автономного отопления в частном доме можно применять различные системы. Одна из наиболее используемых систем – это печное отопление. В настоящее время на рынке можно встретить множество вариантов более современных устройств, включая электрические и газовые системы. Однако, для их работы требуются источники топлива, которые стоят довольно дорого. А металлические или кирпичные печи более экономичны, кроме того, они могут быть выполнены своими руками.

В данном статье рассмотрены базовые правила для возведения печного отопления с частном доме. Здесь указывается лишь часть требований, воздвигаемых для самостоятельного устройства печи, и рекомендуется ознакомиться полным их перечнем. Желательно посоветоваться с профессиональными печниками, а лучше последить за процессом его работы, получив при этом неоценимые знания, которых нет в соответствующих книгах и пособиях.

Сочетание новых решений и привычных традиций дает возможность создать долговечный и эффективный обогреватель, полностью независимый от централизованного источника. Поддерживая отопительный блок и печь в исправности и в порядке, можно еще на протяжении долгих лет не беспокоиться о работе отопления и о тепле в доме.

normdom.ru

Водяное отопление от печи своими руками: нюансы использования

Особенности водяного отопления от печи своими руками

В последнее время все большую популярность приобретает индивидуальное жилье. Строительство индивидуальных домов ведется не только в отдаленных районах, но и в пределах города. Подключение дома или дачи к системе центрального отопления удается не всегда. Кроме того, многим кажется, что установить печное отопление с водяным контуром выгоднее с экономической точки зрения. Но так ли хороша печь с водяным отоплением, как это кажется на первый взгляд?

Комбинирование – удачное решение

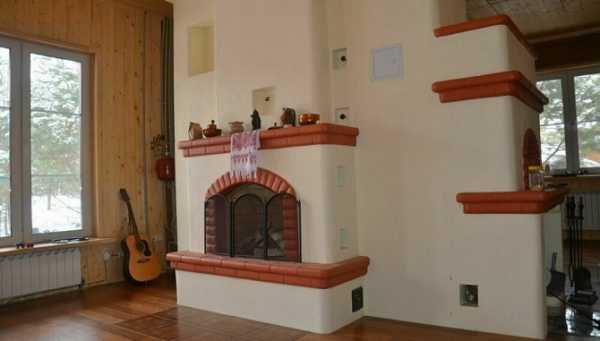

Камин с контуром

Многие задаются вопросом, как объединить эти две совершенно разные системы. Вопрос совершенно не праздный.

Многие задаются вопросом, как могут быть объединены отопительно варочная печь с теплообменником. Вопрос совершенно не праздный .
Ведь обычная отопительно варочная печь на дровах не может обеспечить равномерного обогрева всех комнат дачи, особенно, если требуется организовать печное отопление двухэтажного дома.
Приходится устанавливать как минимум несколько печей, что, согласитесь, с финансовой точки зрения довольно сложно сделать.
Установив печное отопление с водяным контуром своими руками, можно исправить ситуацию.
Устроив отопительно-варочную кирпичную печь с водяным контуром, можно убить сразу двух «зайцев» — готовить пищу и одновременно обогревать большую площадь, используя один объем топлива.
Печь камин с водяным контуром, своими руками изготовленная, тоже, по мнению многих, способна значительно сэкономить на топливе при отоплении помещения.

Выгодно, удобно? Однозначно. Но это в теории, а как дело обстоит на практике, мы рассмотрим далее.

Есть спрос – есть предложение

Начнем с того, что в продаже уже существуют камины с установленным в них теплообменником, позволяющим осуществить в доме установку радиаторного отопления. Если же будет установлена отопительно варочная печь для водяного отопления, то данный агрегат позволит готовить пищу без увеличения расхода дров. Очень удачная инженерная мысль, но это только на первый взгляд.

Радиаторная система – неисправимые законы

Как известно, изначально радиаторная система отопления индивидуального дома рассчитана на гравитационный закон. Перепад выходного и входного трубопровода данной системы составляет значительную величину. Выходящий трубопровод располагается значительно выше входящего трубопровода. Из этого становится понятным, что чем больше разница в температуре теплоносителя в этих трубопроводах, тем лучше циркуляция внутри радиаторной системы, соответственно, лучше отопление. Недостаток наклона системы и небольшой перепад в трубопроводах в настоящее время с успехом компенсируют установкой специальных насосов, работающих от сети 220 В.

Высокий КПД с сюрпризом

Однако организуя печное отопление частного дома своими руками, владельцы нередко сталкиваются с массой хлопот и сюрпризов. Дело в том, что дровяная отопительно варочная печь с теплообменником будет прекрасно обогревать и помогать готовить в холодное время года. КПД у такой печи очень высок и доходит до 85 – 90%. Прогретый за одну протопку кирпич долгое время будет греть радиаторную систему, позволяя сохранять тепло в доме длительное время. А что случится летом? Такую печь и камин с теплообменником нельзя будет использовать даже для приготовления пищи. Почему? Потому что она будет нагревать радиаторную систему отопления, и в доме будет невозможно находиться из-за жары.

Простое и удачное решение

Скептики, конечно, скажут, что установка вентилей на радиаторной системе позволит перекрыть циркуляцию теплоносителя, обеспечив тем самым работу печи без нагрева системы. Все верно, циркуляции не будет. Но печь работает, контур внутри печи нагревается, что произойдет? Обратим свой взор в далекое прошлое, когда с помощью силы пара человечеству удалось двигать паровозы и корабли, сила пара просто потрясает. Остатки теплоносителя в контуре просто взорвутся, разнеся всю печь.

Что же тут можно сделать? А мы возьмем и оборудуем печь с водяным контуром клапаном давления, — скажут одни. Будем сливать теплоноситель на летнее время, — скажут другие. И все они окажутся неправы. Действительно, отсутствие теплоносителя в системе радиаторного отопления скажется на отсутствии тепла в радиаторах в летнее время при работе печи и не создаст угрозы взрыва. Но что произойдет с самим контуром, находящимся внутри печи?

Сгорающие дрова вырабатывают очень высокую температуру .
Тепловая инерция кирпича очень высока, и металлический контур будет сильно нагреваться, что приведет к однозначному его прогоранию .

Представьте сами: осенью, залив теплоноситель, вы обнаруживаете течь внутри печи. Мало приятного, а для устранения такой поломки, как правило, придется сделать сложный ремонт с перекладкой печи, что само по себе является очень неприятным и затратным делом.

Циркуляция – желания и действительность

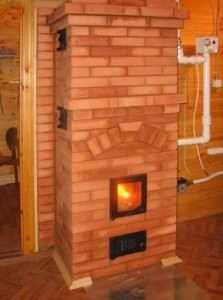

Контур кирпичной печи

Но и это еще не все. Предположим, что кирпичная печь с водяным отоплением, своими руками установленная в доме, имеет принудительную систему циркуляции. Другими словами, во входном трубопроводе установлен насос, обеспечивающий нормальную циркуляцию теплоносителя внутри радиаторной системы.

Как правило, такие системы имеют трубопроводы сравнительно небольшого диаметра, да и сам контур тоже.
Мы уже знаем, что температура от твердого топлива имеет очень большую мощность, а кирпичи прекрасно аккумулируют тепло.
Чтобы в контуре печи теплоноситель не закипал, циркуляция должна быть очень хорошей.

Ну и прекрасно, скажут многие, хорошая циркуляция — залог хорошей работы радиаторной системы отопления. Повторимся, теория и практика — вещи разные, тем более практика российской действительности. Итак, зима, все нормально, печь топится, насос работает, циркуляция действует. Внезапно отключили свет, совсем не редкость, особенно, в районах, где располагаются дачи. Что произойдет?

Достаточно всего одной минуты, чтобы теплоноситель закипел в контуре печи. О последствиях мы уже говорили. Представьте сами, газовый котел можно успеть остановить простым перекрыванием крана, а как вы остановите за это время русскую печь, работающую на полном ходу? Даже простое случайное выдергивание из розетки штепселя насоса циркуляции приведет просто к катастрофическим последствиям.

Печь и котел

Конечно, кирпичная печь с водяным контуром выглядит довольно заманчивым и экономически выгодным вариантом, но это только на первый взгляд. С подорожанием энергоносителей в отдаленных районах дрова остаются самым выгодным вариантом отопления дома. Понятно стремление людей получить как можно больше комфорта за как можно меньшие деньги, но все же надо отделять зерна от плевел. В подобных вариантах лучше использовать специальный твердотопливный котел, предназначенный для работы с радиаторной системой отопления.

Печь — это печь, котел — это котел, и два этих агрегата не должны пересекаться друг с другом.
Дополнять — да, пересекаться – нет.

Иногда советуют для экономии использовать системы, способные аккумулировать тепло, вырабатываемое печью или котлом в пик своей мощности, своеобразные термоаккумуляторы.

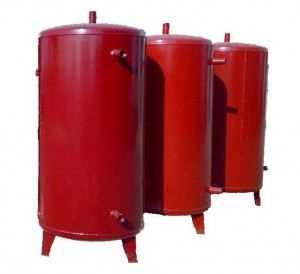

Термоаккумуляторы — специальные емкости, способные сохранять избыточное тепло системы обогрева.

Выгоды термоаккумуляторов

Надо сразу отметить: данные системы довольно дороги и громоздки. К примеру, термоаккумулятор, способный сохранить до 80 кВт тепловой энергии, будет стоить около 1,5 тыс. долларов. Такую систему невозможно считать экономичной, поэтому ее редко применяют, организуя печное отопление частного дома или дачи.

Такая система должна иметь достаточный объем, чтобы аккумулировать излишки тепла, вырабатываемые печью, и в то же время система должна циркулировать без остановки. Одним словом, очень дорого и сложно. Эти затраты окажутся очень расточительными по сравнению с обычным котлом и печью по отдельности.

Но иногда умельцы предлагают другие варианты расположения водяного контура внутри печи. Водяной контур расположен не непосредственно в топке, а в системе дымоотводов. При этом система имеет заслонки наподобие тех, что устраиваются в отопительно-варочных печах. Другими словами, закрыв заслонку в летнее время, отсекается поступление тепла в зону расположения контура теплоносителя. Эффективно: перекрыл контур — и можно пользоваться печью.

Меньше КПД – заступаем на пост

Но если мы говорили, что печи с водяным контуром имеют КПД 85 – 90%, то в данном случае КПД значительно снизится.

Ведь нагрев контура будет происходить не непосредственно в топке, где температура очень высока, а в удалении, где она намного ниже.
Если контур выполнен из толстостенных труб, то КПД снизится еще.
Если использовать тонкостенные трубы малого диаметра, чтобы теплоноситель прогревался интенсивнее, мы получим большую опасность при остановке циркуляции.

Конечно, сразу перекрыв заслонку поступающих газов на контур, мы предотвратим аварию, но вы ведь не собираетесь, как часовой, все время дежурить у печи и передавать свой пост домочадцам по принципу «пост сдал, пост принял». Здесь наилучшим вариантом послужит специальный твердотопливный котел.

Спутниковая система отопления

Зная упорство и настойчивость наших умельцев, мы не побоимся предположить, что найдутся те, кто, организуя печное отопление с водяным контуром своими руками, установит заслонку, работающую в автоматическом режиме. Такая заслонка, перекрывающая контур при отсутствии циркуляции, оборудуется системой аварийного питания, датчиками давления и температуры и при этом сверяет свою работу через спутник с подключением к интернету. Все возможно. Просто нужно понимать одну простую вещь: есть задумки людей, желающих сэкономить, а есть трезвый инженерный расчет, при котором прорабатываются все варианты, в которых может оказаться разработанная система, иногда, может быть, и футуристические, но, как показывает практика, вполне оправданные. Чтобы более наглядно продемонстрировать, что происходит, когда устанавливаются печи отопительные с водяным контуром своими руками без твердых расчетов и упоров на действительность, приведем один маленький пример из жизни.

Теория хорошо, практика лучше

Печь на дровах с водяным контуром своими руками была установлена в доме. В качестве теплоносителя хозяева использовали бытовой гликолевый теплоноситель. Применение такого теплоносителя вполне оправдано. Если радиаторная система подогревается периодически от печи, длительное отсутствие хозяев может привести к замерзанию воды в системе отопления.

Бытовые теплоносители на основе антифриза, этиленгликоля и пропиленгликоля предназначены для использования в бытовых отопительных системах.

Теплоносители – достоинства и недостатки

Еще одним преимуществом данного теплоносителя является то, что в нем присутствуют ингибиторы коррозии, пенообразования и накипеобразования. На первый взгляд, все правильно и замечательно. Недостатком таких теплоносителей является малая теплоемкость. Она на 20% меньше, чем у воды. Соответственно, чтобы добиться такого же эффекта, как от использования воды, пришлось на 20% увеличить площадь радиаторов отопления, что, в свою очередь, привело к увеличению объема теплоносителя. Еще одним отличием таких теплоносителей является большая вязкость по сравнению с водой. Поэтому циркуляция в системе намного хуже, чем при использовании воды. В данном случае вопрос был решен установкой более мощного циркуляционного насоса.

Маленькая проблема – большие последствия

Итак, мы имеем печь с водяным контуром, в котором используется гликолевый наполнитель.
Система заправлена большим объемом жидкости, которая при этом находится под давлением для обеспечения нормальной циркуляции.
Хозяйка использовала на кухне кухонный комбайн, в котором произошло короткое замыкание.
Ничего страшного, просто выбило УЗО (устройство защитного отключения), или, говоря простым языком, автомат.
Хозяин включил автомат буквально в течение одной минуты.
Электричество восстановилось, а то, что произошло далее, повергло жильцов в шок.

Раздался хлопок и из выходного трубопровода печи вырвался поток пара, в следующее мгновение все 160 литров теплоносителя оказались внутри помещения. А надо знать, что подобные теплоносители обладают специфическим запахом, от которого довольно трудно избавиться в течение длительного времени. Не будем рассказывать, какие проблемы возникли у жильцов и сколько средств они потратили, чтобы сделать отопление и внутреннюю отделку дома.

Конфликт систем и материалов

Почему так произошло? Надо знать, что по сравнению с водой теплоносители на основе антифризов и гликолей имеют больший коэффициент расширения при нагревании. К тому же перегретый теплоноситель на основе данных веществ меняет свои химические свойства, что может приводить к закупорке системы отопления.

В нашем случае хватило всего минуты, чтобы давление в системе отопления из-за перегрева в контуре печи, возникшее после остановки циркуляционного насоса, повысилось настолько, что разорвало выходной трубопровод. Если бы разрыв произошел внутри печи, финансовые затраты возросли бы намного больше, а отопительная система была бы полностью выведена из строя. Вариант, при котором возле разрыва трубопровода мог оказаться один из членов семьи, мы вообще не рассматриваем, чтобы не шокировать читателя.

Комбинирование не всегда выгодно

После всего вышесказанного многие поймут, что кирпичная печь с водяным контуром — это, скорее, некий эксперимент, последствия которого с первого раза невозможно предугадать.

Ведь помимо основных законов теплотехники на свете существуют законы термодинамики, физические свойства материалов и многое другое.
Без учета всех этих факторов невозможно сделать надежную систему отопления дома или дачи, отличающуюся, прежде всего, безопасностью при ее эксплуатации.
Задумывая отопительные печи с водяным контуром, подумайте, во что это может вам обойтись в итоге.
Скорее всего, окажется, что использование специального котла с теплообменником намного выгоднее и безопаснее, чем устройство сомнительных конструкций, а печь на дровах пусть остается старой доброй печью.

Конечно, дровяные печи с водяным отоплением имеют право на существование, но только если они изготовлены конкретно для одной цели – работы с водяным отоплением и никак не комбинированно. Удачи и тепла вашему дому!

http://sdelaikamin.ru

legkoe-delo.ru
