Обзор теплого водяного пола без бетонной стяжки
Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.
Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.
Содержание статьи:
Существует ли альтернатива бетонной стяжке?
Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.
Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.
На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.
Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.
Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы — конструкции называются настильные (сухие).
Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.
На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.
Какие существуют варианты настильной системы
Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:
- полистирольная система;
- деревянная система.
Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.
Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м2. Исходя из стандартной площади жилых помещений в 16-20 м2, получаем: 20 х 250 = 5000 кг. (5 тонн!)
Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.
Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.
На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.
Условия для оборудования сухой, настильной конструкции
Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:
- ограниченная высота внутренних помещений;
- недостаточная крепость межэтажных перекрытий.
К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м2.
Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.
Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.
Полистирольная система теплых полов
Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:
- полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ. Листы финишного слоя укладываются в шахматном порядке.
Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.
Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.
Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.
Деревянная система для теплого пола
Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.
Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.
Реечная деревянная система и модульная
Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.
Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.
Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.
Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.
Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.
Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.
В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.
Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.
znatoktepla.ru
Ламинат под водяной теплый пол без стяжки под — Ламинат и все о нём
Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать какой теплый пол под ламинат лучше положить. Существует три разновидности теплого пола: водяной, электрический кабельный и электрический инфракрасный. Все они имеют общие преимущества: равномерное распределение тепла, эффективность системы, эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат, отсутствует циркуляция пыли как при радиаторном отоплении. Водяной теплый пол Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения. Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см. Преимущества: безопасность, надежность, независимость от электроснабжения (при условии естественной циркуляции теплоносителя). Недостатки: сложность монтажа, необходимость заливки труб бетонной стяжкой, уменьшает высоту помещения, сложность ремонта (в случае утечки теплоносителя). Электрический кабель
Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло. Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева. Преимущества: надежность, долговечность, срок службы более 20 лет, легкость монтажа и обслуживания, возможность контроля оптимальной температуры в помещении. Недостатки: слабое электромагнитное излучение, дороговизна энергоносителя. Инфракрасная пленка
Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие. Преимущества: надежность и долговечность, легкость монтажа, не нужно производить заливку стяжки, после монтажа теплых полов можно сразу приступать к укладке ламината, благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно, более экономичное использование электроэнергии в сравнении с нагревательным кабелем. Недостатки: высокая стоимость, невозможность применения во влажных помещениях, чтобы не повредить пленку в процессе монтажа, требуется ровное основание. Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло. kosmohard.info
Водяной тёплый пол под ламинат на деревянный пол без стяжки — Ламинат и все о нём
Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать какой теплый пол под ламинат лучше положить. Существует три разновидности теплого пола: водяной, электрический кабельный и электрический инфракрасный. Все они имеют общие преимущества: равномерное распределение тепла, эффективность системы, эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат, отсутствует циркуляция пыли как при радиаторном отоплении. Водяной теплый пол Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения. Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см. Преимущества: безопасность, надежность, независимость от электроснабжения (при условии естественной циркуляции теплоносителя). Недостатки: сложность монтажа, необходимость заливки труб бетонной стяжкой, уменьшает высоту помещения, сложность ремонта (в случае утечки теплоносителя). Электрический кабель Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло. Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева. Преимущества: надежность, долговечность, срок службы более 20 лет, легкость монтажа и обслуживания, возможность контроля оптимальной температуры в помещении. Недостатки: слабое электромагнитное излучение, дороговизна энергоносителя. Инфракрасная пленка Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие. Преимущества: надежность и долговечность, легкость монтажа, не нужно производить заливку стяжки, после монтажа теплых полов можно сразу приступать к укладке ламината, благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно, более экономичное использование электроэнергии в сравнении с нагревательным кабелем. Недостатки: высокая стоимость, невозможность применения во влажных помещениях, чтобы не повредить пленку в процессе монтажа, требуется ровное основание. Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло. kosmohard.info
Теплый пол под ламинат на бетонный пол: варианты и технология укладки
Максимальной отдачи от системы обогрева можно добиться при эксплуатации комплекса различных отопительных приборов. Например, если наряду с традиционными радиаторами использовать теплый пол под ламинат на бетонный пол – эффективную систему, которую многие устанавливают самостоятельно.
Рассмотрим, чем отличаются популярные СТП (системы теплого пола) и остановимся подробнее на особенностях их монтажа.
Содержание статьи:
Преимущества схемы «теплый пол + ламинат»
Теплые полы становятся все популярнее, так как появилась возможность все этапы – от черновой стяжки (бетонного основания) до финишного декоративного покрытия – исполнять своими руками. Если основанием пола в квартире является ровное бетонное покрытие, установить СТП несложно.
Ламинат имеет некоторые преимущества перед другими видами отделки. Он подходит для всех разновидностей электрического и водяного пола при условии, что для укладки элементов будет обеспечена гладкая, без перепадов и выступов, поверхность.
Бетонное основание обеспечивает ровную поверхность, необходимую для укладки нагревательных элементов, а ламинат эффективно и равномерно поглощает и передает тепло
Если вы остановитесь на сочетании СТП + ламинат, то необходимо проанализировать условия монтажа, сделать предварительные расчеты, после чего выбрать материалы:
- качественный ламинат, который со временем не деформируется от высокой температуры;
- элементы теплого пола, максимально подходящего для конкретных условий.
Например, если вы проживаете в городской типовой квартире, то от водяных полов сразу следует отказаться. Установки систем, подключенных к центральным коммуникациям, запрещены. Однако для частного дома, обогрев которого осуществляется от газового котла, это будет одним из наиболее удачных решений.
При выборе ламината в качестве финишного покрытия предоставляется возможность в дальнейшем легко и быстро менять интерьер. Надоевший или изношенный ламинат можно заменить более мягким ковровым покрытием, легким в уходе линолеумом ли другим видом напольного покрытия, при этом ничего кардинально не меняя в системе теплого пола, за исключением разве что монтажа еще одного слоя – фанеры.
На чем основан выбор системы теплого пола
Поскольку бетонное основание и ламинат предоставляют максимальную свободу в выборе СТП, рассмотрим всевозможные варианты. В зависимости от выбора источника энергии для питания нагревательных элементов системы, выделяют две большие категории ТП: водяные и электрические.
Водяные монтируют и на бетонный пол, и на настильный. Настил бывает деревянным и полистирольным, но мы рассмотрим только систему с цементной стяжкой. Электрические чаще всего делят на три вида, однако существуют и другие классификации, более детальные.
К основным видам СТП с питанием от электроэнергии относят стержневой, кабельный и пленочный виды. Они прекрасно сочетаются с ламинатом, но в некоторых случаях требуется монтаж дополнительного выравнивающего слоя (например, фанеры)
При выборе того или иного вида опираются на характеристики систем и личные предпочтения. Стоимость также играет важную роль, поэтому следует сделать предварительные расчеты. Предположим, пленочные СТП дорогие, но их часто кладут прямо под финишное покрытие, что снижает общую стоимость материалов для создания многослойного «пирога».
Рассмотрим различные виды систем, чтобы понять принципиальную разницу между ними.
Галерея изображений
Фото из
Наиболее популярный вид водяной системы, когда трубы с теплоносителем буквально зашиты с двух сторон герметичным покрытием из цементного раствора. Важно перед заливкой чистовой стяжки протестировать систему и удостовериться в ее безупречной работе
В качестве элементов для устройства настила выступают плиты экструдированного пенополистирола с пазо-гребевыми замками, позволяющими создавать стабильное и надежное покрытие. Преимущество их в том, что они создают дополнительную теплоизоляцию
Существует два варианта устройства настила из дерева: модульный и реечный. В первом случае в толстых досках или щитах вырезают канавки под кабель, во втором – линии с теплоносителем укладывают между рейками. Сверху закрывают тонкими металлическими пластинами
Электрокабель укладывают по различным схемам, среди которых наиболее востребованы «змейка» и «спираль». Плюс кабельных систем в том, что их монтируют и на неровную поверхность, а идеальную основу для ламината создают чистовой стяжкой
Укладывать термоматы проще, так как электрокабель уже закреплен на тонкой подложке. В процессе следует всего лишь аккуратно раскатать рулоны. Но в отличие от системы из обычного кабеля, термоматы имеют одинаковый шаг, поэтому мощность на разных участках не отрегулировать
Особенностью саморегулирующегося кабеля является его способность чутко реагировать на смену температуры в помещении и создавать комфортные условия по всей площади или отдельным участкам. Недостатки – высокая стоимость и непродолжительный срок службы
Это самый тонкий вид СТП – всего 0,4 мм в толщину. Чаще всего его монтируют между слоями выравнивающей подложки и теплоотражающей пленки. Благодаря стабильности и жесткости ламината промежуточный фанерный слой не требуется
Тонкие стержни толщиной в полсантиметра отличаются высоким КПД, но требуют идеально ровной основы. Перед укладкой ламината их заливают традиционной стяжкой или самовыравнивающимся раствором наливного пола
Водяной пол с бетонной стяжкой
Водяной пол с полистирольным настилом
Водяной пол с деревянным настилом
Электрический кабельный пол в стяжке
Тонкие кабельные термоматы
Саморегулирующийся кабель в стяжке
Пленочный и/к пол под декоративное покрытие
Модули из карбоновых стержней
С учетом стоимости материала, условий укладки и производительности систем лучшими для монтажа под ламинат признаны три варианта: водяной пол в стяжку, пленочный под финишное покрытие и греющий электрокабель, также замурованный в стяжку.
Инструкция по обустройству водяной СТП
Для индивидуального жилья предпочтительна водяная система. Она позволяет экономить электричество и использовать для нагрева пола тот же теплоноситель, что поступает в радиаторы. Конечно, сооружаются они по коллекторной схеме, при которой пол в каждой комнате получает теплоноситель практически равной температуры.
Схема подключения СТП. Кроме греющего контура, для устройства которого обычно применяют трубный материал из сшитого полиэтилена PE-X, потребуется комплект оборудования для регулировки
Предположим, что черновой бетонный пол уже готов, и необходимо монтировать СТП в отдельном помещении. При этом ее нужно врезать в готовую систему подачи теплоносителя, обеспечить возможность быстрого отключения.
Галерея изображений
Фото из
Если нет готовой ленты, можно нарезать фольгированный изофол на куски по 15 см шириной. Толщина – не менее 5 мм. Ленту приклеивают на самый низ стены, не оставляя промежутков между отдельными кусками
Утеплитель препятствует поступлению тепла вниз. Преимуществом рулонной теплоизоляции является маркировочная сетка, позволяющая укладывать кабель с интервалами необходимой ширины. Стыки фольгированного покрытия закрывают и фиксируют скотчем
Чтобы закрепить водяные трубы и выровнять их по всей площади, укладывают армирующую сетку из тонкой проволоки. Отдельные фрагменты скрепляют между собой кусочкам проволоки. Стандартный размер одной ячейки – 10 см
Полиэтиленовую трубу с помощью переходника подключают к выходу в отопительном радиаторе. На конец трубы надевают пластиковую гибкую гофру. Герметичное соединение обеспечивают уплотнительные кольца и накидная гайка
Чтобы уложить трубу по заданной схеме и обеспечить стабильность, ее закрепляют на сетке пластиковыми хомутами. Для формирования плавных изгибов «змейки» полиэтилен нагревают строительным или бытовым феном
Необходимо установить циркуляционный насос для быстрого разогрева системы и запорный клапан, чтобы ее можно было при необходимости отключить
Маяки необходимы, чтобы обеспечить равномерное распределение раствора и в результате равномерный нагрев пола. Высота стяжки над трубами не должна быть менее 30 мм. Чтобы обеспечить нужную высоту, достаточно подложить под маяки куски тротуарной плитки
Толстый слой густого цементного раствора наносят по всей площади, чтобы полностью закрыть трубы. Необходимо заполнить все пустоты, а затем выровнять поверхность правилом, удалив излишки раствора. Время высыхания – 28 дней
Шаг 1 – монтаж демпферной ленты
Шаг 2 – укладка вспененного утеплителя
Шаг 3 – монтаж армирующей металлической сетки
Шаг 4 – подключение ПЭ трубы к системе отопления
Шаг 5 – крепление трубы к сетке
Шаг 6 – установка оборудования для регулировки подачи теплоносителя
Шаг 7 – установка металлических маяков
Шаг 8 – укладка стяжки на трубы
Для приготовления цементного раствора используют или готовую, или самодельную смесь. Идеальным вариантом считается бетон марки М300. Правильное приготовление раствора, по инструкции, исключает рассыхание и возможное появление трещин и пустот. Если поверхность стяжки не идеально гладкая, после высыхания можно залить слой самовыравнивающейся смеси толщиной 3-5 мм.
Как сделать электрический теплый пол
Электрополы рекомендуется обустраивать горожанам, предпочитающим пользоваться комбинированной системой отопления. Централизованная сеть не всегда оправдывает надежды жильцов квартир в многоэтажных домах, а дополнительный эффективный обогрев помогает пережить холода или создать комфортную обстановку в детских комнатах или в других помещениях, где уложен ламинат.
Вариант подключения кабельной системы к терморегулятору и защитному автомату. Для создания контура можно использовать один или несколько кабелей, сделав разводку в соединительной коробке
Рекомендуем использовать проверенные готовые системы. Их характеристики протестированы изготовителем, поэтому не нужно делать сложные расчеты, достаточно выбрать модель по конкретным требованиям мощности или площади нагрева. В качестве примера монтажа предлагаем фотоинструкцию по установке СТП с двухжильным кабелем марки Electrolux.
Галерея изображений
Фото из
Потребуются инструменты для грунтовки пола, штробления стены, подготовки проводов для подключения. Также необходимы рулетка и маркер для разметки установки терморегулятора и расчетов длины контуров
В стене необходимо вырезать отверстие для монтажа терморегулятора и канавку для кабелей – силовой линии и провода датчика температуры. Размеры канавки – 20*20 мм. Для вырезания углубления используют дрель с насадкой, канавку делают циркуляркой
Мусор, появившийся вследствие штробления стены, необходимо убрать. Затем нужно подмести и вымыть бетонное основание, чтобы покрыть его грунтовкой. Грунт обеспечит сцепление бетонной поверхности с цементной стяжкой
Теплоизоляция нужна в том случае, если этажом ниже находится неотапливаемое помещение, например, подвал. Листы теплоизолирующего материала соединяют алюминиевым скотчем. Чтобы кабель было легче укладывать, монтируют монтажную ленту с насечками
При укладке «змейки» учитывайте требования монтажа: расстояние до стен – 50 мм, до других отопительных приборов – 100 мм, шаг между линиями – не менее 80 мм. Кабель запрещено заламывать на изгибах, а также натягивать с усилием
Датчик аккуратно вставляют в пластиковую гибкую трубку. Один конец трубки наглухо закрывают заглушкой, второй через канавку на стене подводят к месту монтажа терморегулятора. Длина от стены до места установки датчика – не более 60 см
Тестирование системы на работоспособность можно произвести до или после установки терморегулятора. Устройство крепят согласно инструкции, подсоединяя провода к обозначенным клеммам. Терморегуляторы разных моделей отличаются нюансами монтажа
Чтобы поверхность была ровной, выставляют маяки. Толщина стяжки – 4-5 см. Финишное покрытие можно монтировать через 7 дней, а эксплуатировать теплый пол – только через 4 недели, когда стяжка окончательно подсохнет
Шаг 1 – инструмент для монтажа СТП
Шаг 2 – подготовка участка для фиксации терморегулятора

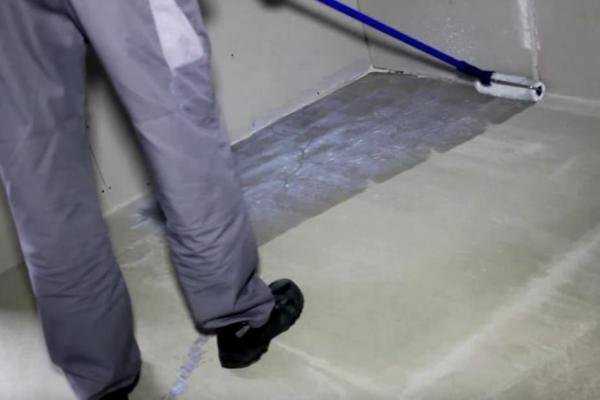

Шаг 3 – уборка и грунтовка бетонного основания
Шаг 4 – укладка теплоизоляционного слоя и монтажной ленты
Шаг 5 – монтаж нагревательных контуров
Шаг 6 – установка температурного датчика
Шаг 7 – монтаж на стену терморегулятора
Шаг 8 – заливка кабеля стяжкой
Кроме простейших терморегуляторов с механическим управлением существуют программируемые модели, максимально удобные для использования в быту. Нажатием пары кнопок можно настроить прогрев помещения по времени суток и даже по определенным часам. Таким образом, происходит значительная экономия электроэнергии.
Порядок монтажа пленочной системы
Если говорить о самостоятельном монтаже, то пленочный пол имеет два весомых преимущества: для его укладки требуется совсем немного времени (опытные строители справляются за 1 час), укладку ламината производят непосредственно на нагревательные элементы, минуя выравнивающий слой.
Если в качестве декоративного финишного покрытия применять мягкие по структуре ковролин или линолеум, то дополнительно потребуется выравнивающий слой из фанеры.
Схема подключения СПТП достаточно проста: каждый модуль соединяется парой проводов с терморегулятором, который, в свою очередь, связан с силовой линией
Обычно укладка отражающего материала, который служит подложкой, производится прямо на бетонное основание. На представленной фотоинструкции бетон закрыт фанерой, так как пол не слишком ровный. Вместо фанеры можно использовать самовыравнивающуюся стяжку – технолгия укладки от этого не меняется.
Галерея изображений
Фото из
Пленочный пол выбирают по показателям мощности и величине рабочей площади. Обычно в учет не берут зоны, где расположена тяжелая мебель. Однако существуют и такие системы, которые допускают расположение мебели на высоте от 30 см без потери функциональности
Изолон играет роль барьера для тепла, предохраняет его потери, направляя вверх. Рулоны раскатывают так, чтобы полосы ложились строго встык, без нахлеста. Материал закрепляют на полу или двусторонним скотчем, или строительным степлером
Важно не оставлять малейших зазоров между фрагментами отражающего материала, поэтому полосы между собой склеивают специальным скотчем. Его раскатывают по стыкам по всей длине. Рекомендуют использовать материал одного производителя
Рулоны термопленки раскатывают по полу. Если необходимо отрезать отдельный кусок, делают разрез ножницами посередине между двумя серебряными линиями. Отрезанные края изолируют ПВХ материалом из комплекта СТП
Металлические зажимы необходимы для подключения проводов. Их устанавливают по схеме: одна сторона находится внутри, вторая снаружи, поверх токонесущей полосы. Все контакты направлены к стене с терморегулятором. Чтобы контактные зажимы не соскользнули, их сдавливают плоскогубцами
После соединения полос пленки скотчем необходимо присоединить к зажимам питающие провода. Они отличаются по цвету, поэтому нужно строго следовать инструкции, где изображена схема подключения. Места соединений защищают битумным скотчем
Датчик устанавливают неподалеку от регулирующего устройства, закрепив его с помощью скотча на термпопленке. К месту установки терморегулятора подтягивают силовые провода, затем монтируют и сам прибор. Схема подключения есть в инструкции
Верхний слой перед укладкой ламината – пленка. Она выполняет несколько функций, но основная – защитная. Полиэтиленовый слой предохраняет ламинат от мелких неровностей, а пленочные нагреватели – от возможных механических повреждений
Шаг 1 – проверка и подготовка комплекта СТП

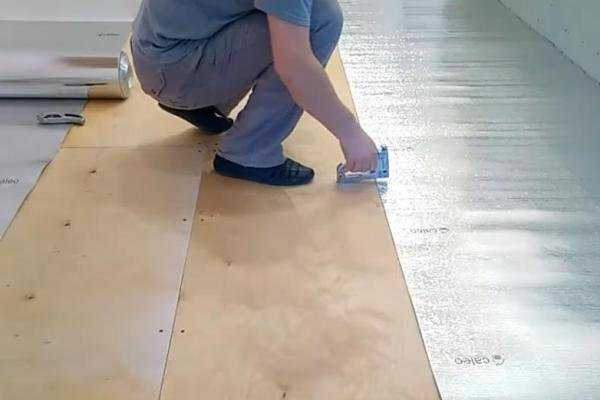

Шаг 2 – настил теплоотражающего материала типа Изолон
Шаг 3 – склеивание полос скотчем
Шаг 4 – монтаж пленочных нагревательных элементов
Шаг 5 – установка монтажных зажимов
Шаг 6 – подключение электрических проводов
Шаг 7 – подключение терморегулятора и термодатчика
Шаг 8 – монтаж защитной пленки
Выступающие места соединений, которые могут усложнить укладку ламината, заглубляют путем вырезания в подложке небольшие отверстий.
Монтаж пленочного пола, в отличие от водяного и даже кабельного аналога, производится быстро и легко. Используя инструкции и схемы, с присоединением проводов справится даже новичок – именно по этой причине пленочные системы любят приобретать владельцы квартир, далекие от строительной сферы.
Правила укладки ламината
Какой бы СТП вы ни отдали предпочтение, укладка финишного слоя из ламината производится по одинаковой технологии. Существует несколько способов укладки, которые зависят от выбранного вида ламината. Для самостоятельного монтажа лучше всего подходит замковая система «CLICK», в основе которой лежит простое защелкивание.
Схема соединения двух деталей. Рассчитать количество материала и определиться со схемой укладки элементов следует до начала работ. Также нужно приготовить циркулярку для подгонки деталей
Вариант с пленочным полом считается наиболее простым в монтаже и популярным среди городских жителей, поэтому представляем его в качестве образца укладки ламината. С целью акклиматизации перед укладкой необходимо выдержать материал в помещении, где будет произведен монтаж.
Галерея изображений
Фото из
Перед укладкой ламината следует убедиться, что элементы системы работают исправно, а терморегулятор подключен правильно
Если материалом декоративной отделки выбран ламинат, то достаточно покрыть нагревательные пленочные элементы полиэтиленовой пленкой
Первый элемент кладут в угол, но отступив от стены. В результате первый ряд должен лечь вдоль одной стены, гребнем к ней
Чтобы соединить элементы в торцевой части, гребень одного элемента вставляют в паз второго и защелкивают
Зазоры около стен, труб, колонн необходимы для того, чтобы ламинат не вспучивался при набухании. Чтобы обеспечить щели, используют клинья
Чтобы осуществить прочное соединение, деталь ставят гребнем в паз уже лежащей панели под углом 20º , затем просто опускают ее на пол
Когда все панели уложены на пол, с помощью дрели устанавливают в нижней части стен металлические крепежи для плинтуса
Последний этап – установка плинтуса по периметру помещения. Можно использовать модели, предложенные производителем коллекции ламината, или пластиковые изделия
Шаг 1 – контрольное тестирование системы нагрева пола
Шаг 2 – монтаж защитного покрытия
Шаг 3 – начало укладки ламината
Шаг 4 – соединение отдельных деталей по торцу
Шаг 5 – обустройство деформационных швов
Шаг 6 – соединение деталей по длинной стороне
Шаг 7 – монтаж крепежа для плинтуса
Шаг 8 – монтаж плинтуса
Если в комнате встречаются трубы, то деформационные зазоры вокруг них необходимо замаскировать декоративным элементами. Обычно для этого используют пластиковую фурнитуру, подходящую по цвету.
Самое грубое нарушение технологии укладки панелей – их жесткое закрепление. В процессе малейшего разбухания или рассыхания прочно зафиксированные элементы деформируются, а замки выходят из строя.
Выводы и полезное видео по теме
Чтобы поближе познакомиться с процессом монтажа теплого пола и узнать, как избежать грубых ошибок, предлагаем посмотреть полезное видео.
Практические рекомендации по устройству ТП под ламинат:
Советы по монтажу пленочного пола в деревянном доме:
Как сделать бетонное основание – «черновую стяжку»:
Инструкция по монтажу СТП, установке терморегулятора и укладке ламината:
И монтаж СТП, и укладку ламината можно выполнить самостоятельно. Дорогостоящих инструментов для этого покупать не нужно, знания особых технологий также не пригодятся. Новичкам рекомендуем начать с пленочного пола, а более опытные домашние мастера справятся и с водяной системой. Но не забывайте, что вне зависимости от выбранного вида СТП необходимо сделать предварительные расчеты.
sovet-ingenera.com
Водяной тёплый пол без стяжки под ламинат — Ламинат и все о нём
Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать какой теплый пол под ламинат лучше положить. Существует три разновидности теплого пола: водяной, электрический кабельный и электрический инфракрасный. Все они имеют общие преимущества: равномерное распределение тепла, эффективность системы, эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат, отсутствует циркуляция пыли как при радиаторном отоплении. Водяной теплый пол Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения. Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см. Преимущества: безопасность, надежность, независимость от электроснабжения (при условии естественной циркуляции теплоносителя). Недостатки: сложность монтажа, необходимость заливки труб бетонной стяжкой, уменьшает высоту помещения, сложность ремонта (в случае утечки теплоносителя). Электрический кабель Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло. Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева. Преимущества: надежность, долговечность, срок службы более 20 лет, легкость монтажа и обслуживания, возможность контроля оптимальной температуры в помещении. Недостатки: слабое электромагнитное излучение, дороговизна энергоносителя. Инфракрасная пленка Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие. Преимущества: надежность и долговечность, легкость монтажа, не нужно производить заливку стяжки, после монтажа теплых полов можно сразу приступать к укладке ламината, благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно, более экономичное использование электроэнергии в сравнении с нагревательным кабелем. Недостатки: высокая стоимость, невозможность применения во влажных помещениях, чтобы не повредить пленку в процессе монтажа, требуется ровное основание. Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло. kosmohard.info
Водяные теплые полы под ламинат без стяжки — Ламинат и все о нём
Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать какой теплый пол под ламинат лучше положить. Существует три разновидности теплого пола: водяной, электрический кабельный и электрический инфракрасный. Все они имеют общие преимущества: равномерное распределение тепла, эффективность системы, эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат, отсутствует циркуляция пыли как при радиаторном отоплении. Водяной теплый пол Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения. Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см. Преимущества: безопасность, надежность, независимость от электроснабжения (при условии естественной циркуляции теплоносителя). Недостатки: сложность монтажа, необходимость заливки труб бетонной стяжкой, уменьшает высоту помещения, сложность ремонта (в случае утечки теплоносителя). Электрический кабель Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло. Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева. Преимущества: надежность, долговечность, срок службы более 20 лет, легкость монтажа и обслуживания, возможность контроля оптимальной температуры в помещении. Недостатки: слабое электромагнитное излучение, дороговизна энергоносителя. Инфракрасная пленка Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие. Преимущества: надежность и долговечность, легкость монтажа, не нужно производить заливку стяжки, после монтажа теплых полов можно сразу приступать к укладке ламината, благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно, более экономичное использование электроэнергии в сравнении с нагревательным кабелем. Недостатки: высокая стоимость, невозможность применения во влажных помещениях, чтобы не повредить пленку в процессе монтажа, требуется ровное основание. Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло. kosmohard.info
Теплого водяного пола под ламинат без стяжки — Ламинат и все о нём
Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать какой теплый пол под ламинат лучше положить. Существует три разновидности теплого пола: водяной, электрический кабельный и электрический инфракрасный. Все они имеют общие преимущества: равномерное распределение тепла, эффективность системы, эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат, отсутствует циркуляция пыли как при радиаторном отоплении. Водяной теплый пол Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения. Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже — материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см. Преимущества: безопасность, надежность, независимость от электроснабжения (при условии естественной циркуляции теплоносителя). Недостатки: сложность монтажа, необходимость заливки труб бетонной стяжкой, уменьшает высоту помещения, сложность ремонта (в случае утечки теплоносителя). Электрический кабель Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло. Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева. Преимущества: надежность, долговечность, срок службы более 20 лет, легкость монтажа и обслуживания, возможность контроля оптимальной температуры в помещении. Недостатки: слабое электромагнитное излучение, дороговизна энергоносителя. Инфракрасная пленка Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие. Преимущества: надежность и долговечность, легкость монтажа, не нужно производить заливку стяжки, после монтажа теплых полов можно сразу приступать к укладке ламината, благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно, более экономичное использование электроэнергии в сравнении с нагревательным кабелем. Недостатки: высокая стоимость, невозможность применения во влажных помещениях, чтобы не повредить пленку в процессе монтажа, требуется ровное основание. Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло. kosmohard.info
