Как сварить ворота из профтрубы своими руками видео уроки

В статье рассмотрим как правильно сварить ворота из профтрубы (видео уроки), для правильной сварки рамы шириной 3 метра, нужно использовать квадрат трубу не меньше чем 25х50мм. Оно должна быть не менее 2-х мм в толщину.

Следует вырезать из профильной трубы каждую сторону под будущую раму, так, чтобы когда вы соедините все в единое целое ,получилась прямоугольная конструкция. После того, как вы убедитесь в прямоте углов, конструкцию нужно слегка подварить, просто чтобы не рассыпалась.

Теперь, когда конструкция зафиксирована, меряем рулеткой диагонали, и если они имеют одинаковую длину, то можно заваривать конструкцию полностью. Проводите замеры постоянно, это избавит вас от того, что придется переделывать конструкцию, если она перекоситься и не влезет.

Свариваем створки

Каркас створок сваривается исходя из размеров уже готового каркаса внешней рамки. Сделайте одну из створок длиннее другой, так створки будут накладываться, и это избавит вас от лишних просветов и сквозняков. При сварке каркаса, целесообразно пользоваться металлическими квадратными трубами, поскольку они обеспечивают требуемую плотность конструкции и легко свариваются.

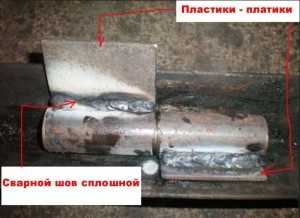

Самое важное как правильно приварить петли — Видео

Когда каркас дверей будет готов, его потребуется обшить. Для этой задачи можно использовать вырезанные в размер металлические листы, которые привариваются на каркас. Причем сварку нужно производиться от середины к краям, чтобы листы не вспучивались. Когда створки будут готовы, можно переходить к петлям.

Они привариваются на расстоянии приблизительно равном 30 см от пола и от потолка. Можно выполнить крепление еще одной трубы по центру, это делается уже в сборе, прямо на воротах. Данная операция повысит показатели надежности дверей, однако к обязательным действиям её отнести нельзя.

Вот и все о сварке гаражных ворот. Да полноты представления данного процесса, вы можете посмотреть видеоролик, представленный ниже.

Все тонкости подготовки и сварки ворот (видео)

postroyka-dom.com

Как сварить ворота из профтрубы своими руками

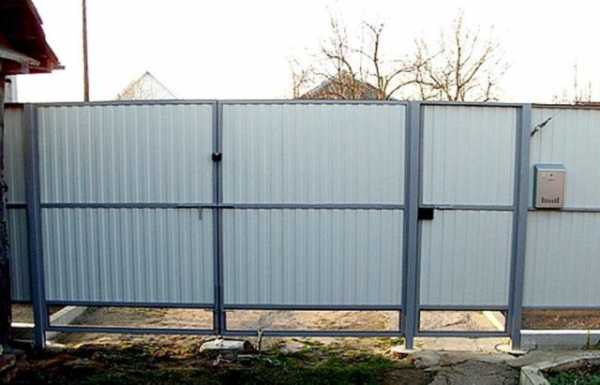

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Ворота и калитка из профтрубы

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

Труба 50 х 50 мм для каркаса;
Профтруба 100 х 100 мм под опоры;
Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
Профлисты для обшивки полотна;
Саморезы для крепления;
Грунтовка и краска по металлу;
Замок, петли, вспомогательные материалы;
Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

Удобный доступ к жилому зданию.
Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Калитка из профильной трубы обшитой профнастилом

Далее занимаются строительными работами:

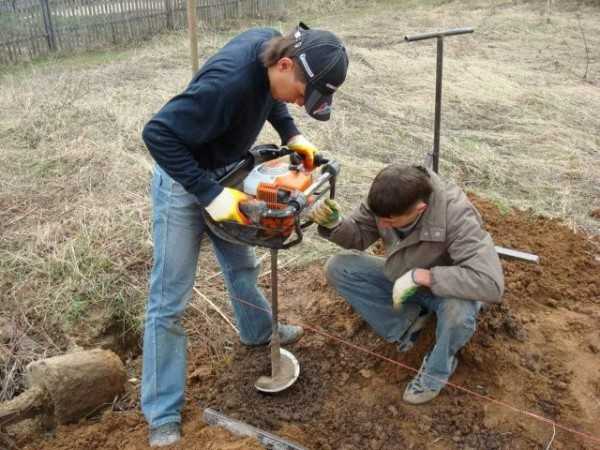

Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

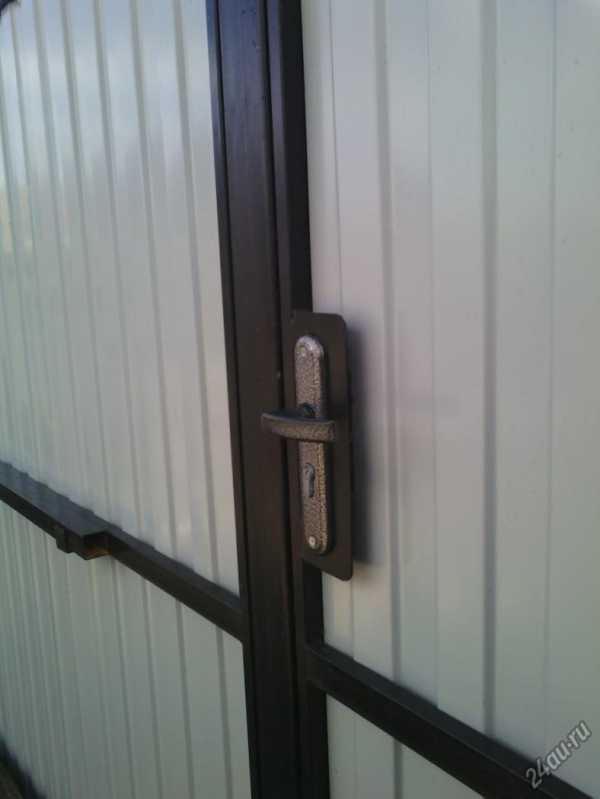

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы:

Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

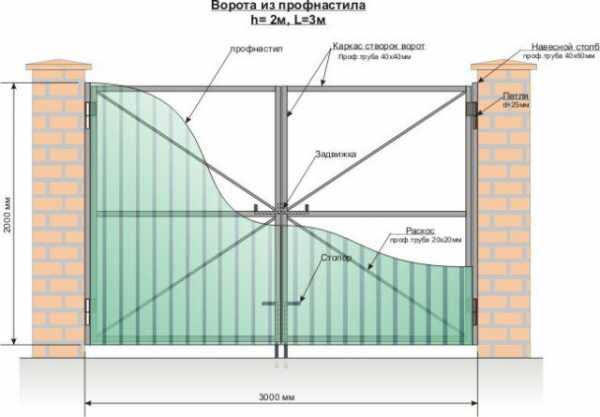

Схема обшивки ворот из профнастила на профтрубы

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

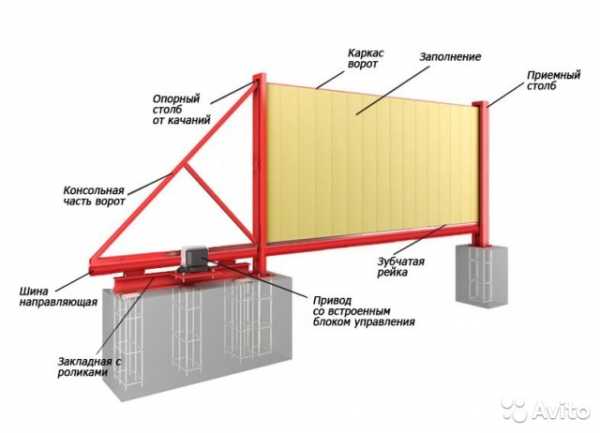

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

Загрузка...

delaydachu.ru

Калитка из профильной трубы: создание и монтаж

В каждом человеке присутствует инстинкт самосохранения, который побуждает защищать собственное жилище от любой опасности и посторонних.

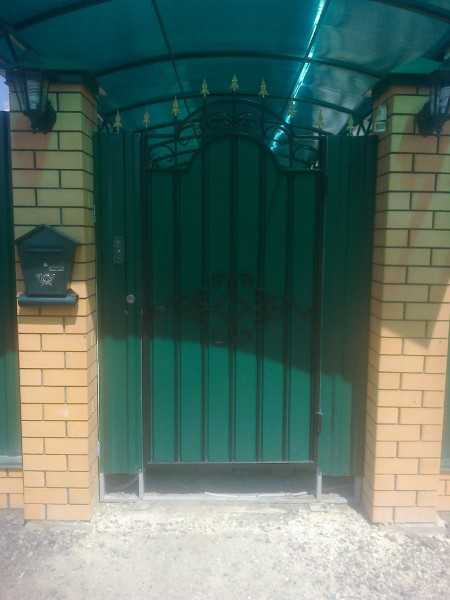

Калитка из профильной трубы

Калитки, заборы, ворота – это одни из обязательных элементов защиты. Но многие любят окружать себя красивыми вещами, поэтому помимо простого ограждения его можно украсить декором.

Калитка из профиля, монтаж которой проводился своими руками, станет прекрасным решением сделать не только комфортную, но и эстетичную обстановку вокруг себя.

Этапы изготовления и монтажа

Выбор размеров

Когда вы решите сделать калитку на ворота, то важно правильно определиться с размерами, которые будет иметь будущая конструкция. Лучшей шириной для объекта считается один метр, а высота не более двух.

Если вы хотите более объемную и тяжелую калитку, то следует учитывать, что увеличится вес створки, и из-за этого петли и замки на полотне могут износиться гораздо быстрее, чем вы ожидаете.

Создавая объект выше, чем два метра, каркас оснастите дополнительно верхней вставкой со специальной перекладиной.

Таким образом вы сможете получить сплошное полотно, которое не только скроет образовавшийся над калиткой проем, но и снизит нагрузку на опорные столбы.

Создание опорных стоек

Чтобы калитка, созданная из профильной трубы, была прочной и имела длительный срок эксплуатации, важно правильно сделать и установить стойки, которые будут ее держать. В качестве них могут выступать металлические трубы либо столбы из кирпича и камня.

Во время монтажа элементов важно наблюдать за тем, чтобы не было отклонений от строго вертикального положения. Если пропустить этот момент, будущая конструкция может стать неработоспособной с сильным перекосом.

Подготовка фундамента для столбов

Когда будет готова яма под фундамент, поместите в нее стойки строго по уровню и вертикально, и далее засыпьте специальным раствором из цемента, щебня и песка.

В дальнейшем около 7-14 дней состав будет застывать и приобретать свою прочность, потому работы необходимо приостановить.

Создание каркаса

Каркас на ворота легче всего сделать из профилированной металлической трубы, имеющей сечение 60х30. Чтобы получить заготовки и сварить калитку, следует взять болгарку и сварочный аппарат.

Перед тем как начинать нарезать трубу на заготовки, следует очистить ее от окалины и ржавчины при помощи металлической щетки, что насаждается на болгарку. После этого вся поверхность трубы обязательно должна быть обезжирена растворителем и прогрунтована антикоррозийным веществом.

Стоит обратить внимание, что для правильной эксплуатации в конструкции должен остаться небольшой зазор, который позволит в зимний период беспрепятственно открывать и закрывать калитку.

Когда вы определитесь с размерами элемента, можно начинать делать каркас. На профильной трубе сделайте отметки и начинайте резать болгаркой, держа инструмент под углом в 45 градусов.

Благодаря такой фаске вы сможете повысить качество сварного шва на ворота, он будет почти невидим. Чтобы полностью обустроить калитку, вам понадобится две продольные детали 1,75-1,9 и 2-3 метров, а также поперечные по 0,9-1 метров.

Между собой все элементы свариваются, при этом производится процесс прихватками каждые несколько сантиметров по всему периметру. Поперечные и продольные трубы должны относительно друг друга находиться строго перпендикулярно.

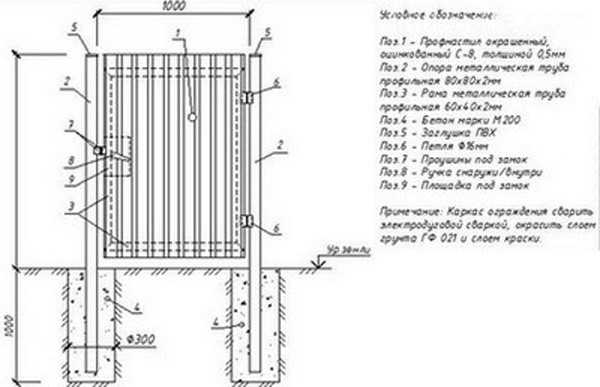

Примерная схема калитки

Каждый горизонтальный элемент должен находиться на одинаковом расстоянии друг от друга. При этом вы сможете получить не только более жесткую конструкцию, но еще и более изящный внешний вид.

Чтобы прочность калитки на ворота была максимально высокой, внутри можно создать маленький каркас из труб 20х40 мм. Дабы во время сварки каркас не начал искажаться и перенагреваться, лучше осуществлять процесс в шахматном порядке. После того, как конструкция для калитки будет готова, можно начинать монтаж дополнительных элементов.

Среди них вы можете выбрать:

пластины для крепления замков;
навесы;
наружные ручки и замки.

Финальный монтаж калитки

Когда вы закончите все сварочные работы, необходимо будет зачистить все образовавшиеся швы, а также загрунтовать места повреждения и нанести окраску каркаса. Профнастил с легкостью крепится к каркасу с помощью заклепок либо саморезов.

Расстояние, которое оставлять между креплениями, будет напрямую зависеть от ваших предпочтений: можно крепить каждую волну листа, а можно только через одну. Обязательно следует крепить к серединной перемычке профлист. Чтобы установить калитку, можно отдать предпочтение привычным металлическим петлям либо выбрать более современный вариант – полимерные завесы.

Если металлические столбы на ворота выступают в роли стоек, то каждый завес должен быть приварен именно к ним.

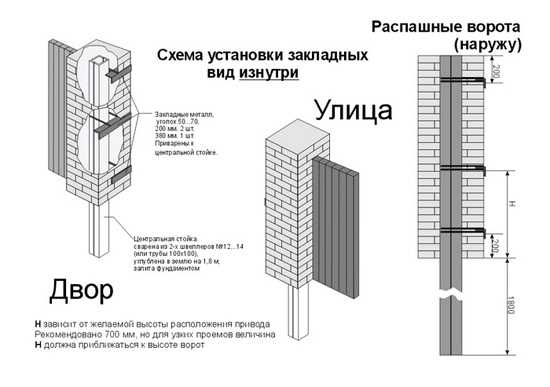

Закладные на столбах для распашных ворот

К каменным или кирпичным стойкам крепление осуществляется при помощи приваривания к профильной трубе. Чтобы калитка держалась прочнее и не открывалась в обе стороны, сзади приваривается ограничитель из уголка.

С помощью притворных планок вы сможете закрыть образовавшиеся зазоры между стойками полотна и калитки.
