Чем отличается открытая система отопления от закрытой. Закрытая система теплоснабжения что это такое

Чем отличается открытая система отопления от закрытой

Водяное отопление в индивидуальном жилом доме состоит из котла и радиаторов, соединенных трубами. Вода нагревается в котле, по трубам перемещается в радиаторы, в радиаторах отдает тепло и снова поступает в котел.

Центральное отопление устроено, как и автономное. Разница в том, что центральная котельная или ТЭЦ отапливает много домов.

Термины «закрытая система» и «открытая система» применяются для характеристики автономного отопления и центрального отопления, но отличаются по смыслу:

В автономных отопительных системах открытыми называют системы, которые через расширительный сосуд, сообщается с атмосферой. Системы, у которых сообщения с атмосферой нет, называют закрытыми.
В домах, с центральным отоплением, открытой называют систему, где горячая вода к кранам поступает непосредственно из отопительной системы. А закрытой, когда поступившая в дом горячая вода нагревает в теплообменнике водопроводную воду.

Автономные системы отопления

Вода, которой заполнены котел, трубы и радиаторы, при нагревании расширяется. Давление внутри резко повышается. Если не предусмотреть возможность удаления добавочного объема воды, то произойдет разрыв системы. Компенсация изменений объемов воды при изменении температуры происходит в расширительных сосудах. С ростом температуры, избыток воды, перемещается в расширительный сосуд. С уменьшением температуры система дополняется водой из расширительного сосуда.

Открытая система постоянно соединена с атмосферой через открытый расширительный сосуд. Сосуд выполняется в виде прямоугольного или круглого бака. Форма значения не имеет. Важно чтобы он имел достаточную емкость, чтобы вместить дополнительный объем воды, образующийся от температурного расширения циркуляционной воды. Расширительный сосуд размещается в самой высокой части системы отопления. С системой отопления сосуд соединен трубой, которую называют стояк. Стояк присоединяется в нижней части бака – к днищу или боковой стенке. В верхней части расширительного бака присоединяется сливная труба. Она выводится в канализацию или на улицу за пределы здания. Сливная труба нужна на случай переполнения бака. Она же и обеспечивает постоянное соединение бака и системы отопления с атмосферой. Если система заполняется водой вручную ведрами, бак дополнительно оборудуется крышкой или люком. Если емкость бака выбрана правильно, то уровень воды в баке проверяется перед включением отопления. Давление воды в «открытой системе» равно атмосферному давлению, и не меняется при изменении температуры воды, которая циркулирует в системе. Устройство безопасности от повышения давления не требуется.
Закрытая система изолирована от атмосферы. Расширительный сосуд герметичный. Форма сосуда выбрана так, чтобы он выдерживал наибольшее давление при минимальной толщине стенок. Внутри сосуда находится резиновая мембрана, которая разделяет его на две части. Одна часть заполнена воздухом, другая часть присоединяется к системе отопления. Расширительный сосуд может быть установлен в любой точке системы. При увеличении температуры воды избыток поступает в расширительный сосуд. Воздух или газ в другой половине мембраны сжимается. При снижении температуры, давление в системе уменьшается, вода из расширительного сосуда под действием сжатого воздуха вытесняется из расширительного сосуда в систему. В закрытой системе давление выше, чем в открытой системе и постоянно меняется в зависимости от температуры циркулирующей воды. Кроме того закрытая система обязательно оборудуется предохранительным клапаном на случай опасного повышения давления и устройством для выпуска воздуха.

Открытая система отопления

Централизованное теплоснабжение

Вода при центральном отоплении нагревается в центральной котельной или ТЭЦ. Здесь же и происходит компенсация расширения воды с изменением температуры. Далее горячая вода нагнетается циркуляционным насосом в тепловую сеть. Дома подключаются к тепловой сети двумя трубопроводами – прямым и обратным. Войдя в дом по прямому трубопроводу, вода разделяется по двум направлениям – на отопление и на горячее водоснабжение.

Открытая система. Вода идет непосредственно к кранам горячей воды, и сбрасывается в канализацию после использования. «Открытая система» проще закрытой, но в центральных котельных и ТЭЦ приходится выполнять дополнительную обработку воды – очистку и удаление воздуха. Для жильцов эта вода стоит дороже водопроводной, а качество ее ниже.
Закрытая система. Вода проходит через бойлер, отдавая тепло на нагрев водопроводной воды, соединяется с обратной водой отопления и возвращается в тепловую сеть. Нагретая водопроводная вода поступает в краны горячей воды. Закрытая система из-за применения теплообменников сложнее открытой, но зато водопроводная вода не подвергается дополнительной обработке, а только нагревается.

Закрытая система отопления

Термины «открытая система» или «закрытая система» применяются не ко всей системе центрального отопления города или поселка, а к каждому дому в отдельности. В одной системе центрального отопления возможно подключение домов и с «открытой системой» и с «закрытой системой». Постепенно открытые системы должны дополняться теплообменниками и превращаться в закрытые системы.

vchemraznica.ru

Открытая система отопления и закрытая

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

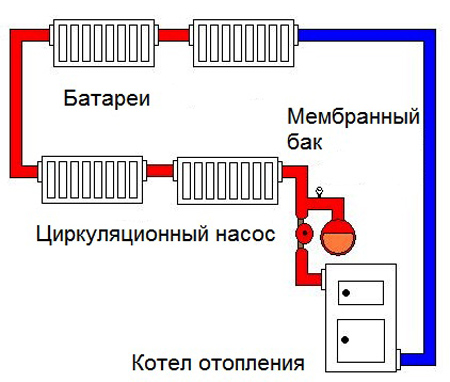

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

простое обслуживание системы;
отсутствие насоса обеспечивает бесшумную работу;
равномерный прогрев отапливаемого помещения;
быстрый пуск и остановка системы;
независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
высокая надёжность;
не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
возможность замерзания теплоносителя в расширительном баке;
медленный нагрев системы после включения;
необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
невозможность использования антифриза в качестве теплоносителя;
достаточна громоздка;
низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

простой монтаж;
нет необходимости постоянно контролировать уровень теплоносителя;
возможность применения антифриза, не боясь размораживания системы отопления;
путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
самостоятельное регулирование давления;
система экономичная и технологичная, имеет более длительный срок эксплуатации;
возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
при работе насоса требуется электричество;
для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
при нарушении герметичности стыков возможно попадание воздуха в систему;
размеры расширительных мембранных баков в закрытых помещениях большой площади;
бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Оцените статью: Поделитесь с друзьями!

teplo.guru

Система теплоснабжения - это... Что такое Система теплоснабжения?

Система теплоснабжения

СИСТЕМА ТЕПЛОСНАБЖЕНИЯ

37. Система теплоснабжения

По ГОСТ 19431-84

Система теплоснабжения - совокупность гидравлически связанных трубопроводов, установок и устройств для производства, передачи, распределения и использования тепловой энергии.

3.4.9 система теплоснабжения : Совокупность взаимосвязанных источников теплоты, тепловых сетей и систем теплопотребления.

[ title="Правила технической эксплуатации тепловых энергоустановок"] [7]

3.4 система теплоснабжения: Совокупность взаимосвязанных источника теплоты, тепловых сетей и систем теплопотребления.

система теплоснабжения: Совокупность источников тепловой энергии и теплопотребляющих установок, технологически соединенных тепловыми сетями.

[Федеральный закон от 27 июля 2010 г. № title="О теплоснабжении" «О теплоснабжении» [2], статья 2, определение 14]

3.1 система теплоснабжения: Совокупность взаимосвязанных источников тепловой энергии, тепловых сетей и систем теплопотребления.

Система теплоснабжения - совокупность взаимосвязанных источников теплоты, тепловых сетей и систем теплопотребления [5].

Система теплоснабжения - совокупность взаимосвязанных энергоустановок, осуществляющих теплоснабжение района, города, предприятия.

3.14 система теплоснабжения: Совокупность источников теплоты, тепловых сетей и систем теплопотребления, связанных между собой единым процессом производства, передачи и потребления тепловой энергии.

Смотри также родственные термины:

3.1.17 система теплоснабжения (СТ): Совокупность взаимосвязанных энергоустановок, осуществляющих теплоснабжение района, города, предприятия.

[ГОСТ 19431-84, пункт 26]

3.8 система теплоснабжения закрытая : Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается.

3.1.38 система теплоснабжения здания (heating system): Индивидуальная установка теплоснабжения или оборудование теплового ввода здания [индивидуальный тепловой пункт (ИТП) или автоматика управления выключателем (АУВ)], включая системы отопления помещений и горячего водоснабжения.

3.7 система теплоснабжения открытая : Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети частично или полностью, отбирается из системы для нужд горячего водоснабжения потребителей.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

Система теплопотребления
система теплоснабжения (СТ)

Смотреть что такое "Система теплоснабжения" в других словарях:

система теплоснабжения — Совокупность взаимосвязанных энергоустановок, осуществляющих теплоснабжение района, города, предприятия. [ГОСТ 19431 84] система теплоснабжения Совокупность технических средств, обеспечивающих получение тепла и передачу ею с помощью теплоносителя … Справочник технического переводчика
Система теплоснабжения — совокупность взаимосвязанных энергоустановок, осуществляющих теплоснабжение района, города или предприятия. См. также: Теплоснабжение Финансовый словарь Финам … Финансовый словарь
Система теплоснабжения — 14) система теплоснабжения совокупность источников тепловой энергии и теплопотребляющих установок, технологически соединенных тепловыми сетями;... Источник: Федеральный закон от 27.07.2010 N 190 ФЗ (ред. от 25.06.2012) О теплоснабжении … Официальная терминология
система теплоснабжения — aprūpinimo šiluma sistema statusas Aprobuotas sritis šiluma apibrėžtis Organizacinis ir techninis ūkio kompleksas, skirtas gaminti ir tiekti šilumai vartotojams, valdomas šilumos tiekėjo ir susidedantis iš šilumos perdavimo tinklo ir vieno ar… … Lithuanian dictionary (lietuvių žodynas)
система теплоснабжения (СТ) — 3.1.17 система теплоснабжения (СТ): Совокупность взаимосвязанных энергоустановок, осуществляющих теплоснабжение района, города, предприятия. [ГОСТ 19431 84, пункт 26] Источник … Словарь-справочник терминов нормативно-технической документации
СИСТЕМА ТЕПЛОСНАБЖЕНИЯ — совокупность технических средств, обеспечивающих получение тепла и передачу ею с помощью теплоносителя к потребителям (Болгарский язык; Български) топлофикационна система (Чешский язык; Čeština) soustava dálkového vytápění; soustava zásobování… … Строительный словарь
система теплоснабжения открытая — Система теплоснабжения, в которой отбор воды для горючего водоснабжения производится непосредственно из тепловой сети без дополнительного подогрева её в водонагревателях [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя… … Справочник технического переводчика
СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ЗАКРЫТАЯ — система теплоснабжения, в которой горячее водоснабжение обеспечивается отбором воды из тепловой сети через водонагреватель и вся сетевая вода возвращается к источнику теплоснабжения (Болгарский язык; Български) затворена топлофикационна система… … Строительный словарь
система теплоснабжения здания — Индивидуальная установка теплоснабжения или оборудование теплового ввода здания [индивидуальный тепловой пункт (ИТП) или автоматика управления выключателем (АУВ)], включая системы отопления помещений и горячего водоснабжения. [ГОСТ Р 54860 2048]… … Справочник технического переводчика
СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ОТКРЫТАЯ — система теплоснабжения, в которой отбор воды для горючего водоснабжения производится непосредственно из тепловой сети без дополнительного подогрева её в водонагревателях (Болгарский язык; Български) отворена топлофикационна система (Чешский язык; … Строительный словарь

normative_reference_dictionary.academic.ru

СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ЗАКРЫТАЯ - это... Что такое СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ЗАКРЫТАЯ?

СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ЗАКРЫТАЯ система теплоснабжения, в которой горячее водоснабжение обеспечивается отбором воды из тепловой сети через водонагреватель и вся сетевая вода возвращается к источнику теплоснабжения

(Болгарский язык; Български) — затворена топлофикационна система

(Чешский язык; Čeština) — uzavřená soustava zásobování teplem

(Немецкий язык; Deutsch) — geschlossenes System der Fernheizung

(Венгерский язык; Magyar) — zárt hőellátási rendszer

(Монгольский язык) — дулаан хангамжийн далд систем

(Польский язык; Polska) — system doprowadzenia ciepła zamknięty

(Румынский язык; Român) — sistem de alimentare cu căldură închis

(Сербско-хорватский язык; Српски језик; Hrvatski jezik) — zatvoreni sistem snabdevanja toplotom

(Испанский язык; Español) — sistema de suministro de calor con recirculación

(Английский язык; English) — closed heat - supply system

(Французский язык; Français) — système d'approvisionnement en chaleur fermé [isolé]

Источник: Терминологический словарь по строительству на 12 языках

Строительный словарь.

СИСТЕМА ТЕПЛОСНАБЖЕНИЯ
СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ОТКРЫТАЯ

Смотреть что такое "СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ЗАКРЫТАЯ" в других словарях:

система теплоснабжения закрытая — 3.8 система теплоснабжения закрытая : Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. Источник: СП 89.13330.2012: Котельные установки … Словарь-справочник терминов нормативно-технической документации
Система теплоснабжения закрытая — закрытая система теплоснабжения водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и не отбирается из сети;... Источник: Приказ Госстроя РФ от 13.12.2000 N 285 Об утверждении… … Официальная терминология
Водяная система теплоснабжения закрытая — Закрытая водяная система теплоснабжения водяная система теплоснабжения, в которой не предусмотрено использование сетевой воды для обеспечения горячего водоснабжения потребителей путем ее отбора из тепловой сети... Источник: МЕТОДИЧЕСКИЕ УКАЗАНИЯ… … Официальная терминология
Система теплоснабжения — 37. Система теплоснабжения По ГОСТ 19431 84 Источник: ГОСТ 26691 85: Теплоэнергетика. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
Закрытая водяная система теплоснабжения — водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. См. также: Теплоснабжение Финансовый словарь Финам … Финансовый словарь
закрытая водяная система теплоснабжения — Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. [ГОСТ 26691 85] Тематики теплоэнергетика в целом … Справочник технического переводчика
закрытая система теплоснабжения — Водяная система теплоснабжения, в которой сетевая вода не отбирается из сети потребителями тепла [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN closed heat supply system … Справочник технического переводчика
Закрытая водяная система теплоснабжения — 40. Закрытая водяная система теплоснабжения Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается Источник: ГОСТ 26691 85: Теплоэнергетика. Термины и… … Словарь-справочник терминов нормативно-технической документации
закрытая система теплоснабжения — 3.4.13 закрытая система теплоснабжения : Водяная система теплоснабжения, в которой не предусматривается использование сетевой воды потребителями путем ее отбора из тепловой сети. [ title= Правила технической эксплуатации тепловых энергоустановок… … Словарь-справочник терминов нормативно-технической документации
закрытая водяная система теплоснабжения — водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. (Смотри: Правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей… … Строительный словарь

dic.academic.ru

Закрытая водяная система теплоснабжения - это... Что такое Закрытая водяная система теплоснабжения?

Закрытая водяная система теплоснабжения

40. Закрытая водяная система теплоснабжения

Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается

Закрытая водяная система теплоснабжения

Закрытая водяная система теплоснабжения - водяная система теплоснабжения, в которой не предусмотрено использование сетевой воды для обеспечения горячего водоснабжения потребителей путем ее отбора из тепловой сети.

3.4.14 закрытая водяная система теплоснабжения : Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается.

3.13 закрытая водяная система теплоснабжения : Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается

Закрытая водяная система теплоснабжения - водяная система теплоснабжения, в которой не предусматривается использование сетевой воды потребителями путем ее отбора из тепловой сети [5].

Закрытая водяная система теплоснабжения - водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

закрытая вода (закрытый водоем)
закрытая высота

Смотреть что такое "Закрытая водяная система теплоснабжения" в других словарях:

Закрытая водяная система теплоснабжения — водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. См. также: Теплоснабжение Финансовый словарь Финам … Финансовый словарь
закрытая водяная система теплоснабжения — Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. [ГОСТ 26691 85] Тематики теплоэнергетика в целом … Справочник технического переводчика
закрытая водяная система теплоснабжения — водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. (Смотри: Правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей… … Строительный словарь
Водяная система теплоснабжения закрытая — Закрытая водяная система теплоснабжения водяная система теплоснабжения, в которой не предусмотрено использование сетевой воды для обеспечения горячего водоснабжения потребителей путем ее отбора из тепловой сети... Источник: МЕТОДИЧЕСКИЕ УКАЗАНИЯ… … Официальная терминология
Система теплоснабжения — 37. Система теплоснабжения По ГОСТ 19431 84 Источник: ГОСТ 26691 85: Теплоэнергетика. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
система теплоснабжения закрытая — 3.8 система теплоснабжения закрытая : Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. Источник: СП 89.13330.2012: Котельные установки … Словарь-справочник терминов нормативно-технической документации
Система теплоснабжения закрытая — закрытая система теплоснабжения водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и не отбирается из сети;... Источник: Приказ Госстроя РФ от 13.12.2000 N 285 Об утверждении… … Официальная терминология
закрытая система теплоснабжения — Водяная система теплоснабжения, в которой сетевая вода не отбирается из сети потребителями тепла [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN closed heat supply system … Справочник технического переводчика
закрытая система теплоснабжения — 3.4.13 закрытая система теплоснабжения : Водяная система теплоснабжения, в которой не предусматривается использование сетевой воды потребителями путем ее отбора из тепловой сети. [ title= Правила технической эксплуатации тепловых энергоустановок… … Словарь-справочник терминов нормативно-технической документации
система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… … Словарь-справочник терминов нормативно-технической документации

normative_reference_dictionary.academic.ru

Особенности открытой и закрытой систем теплоснабжения

последние работы

Компания ВодаПро официальный дилер отопительного оборудования SIME

Давайте разберемся, в чем отличие открытой системы отопления, от закрытой.

Открытые системы отопления – это обычно трубопроводы с естественной циркуляцией теплоносителя и открытым расширительным баком, который располагается в верхней точке системы. Подогретый источником нагрева (отопительным котлом) теплоноситель поднимается наверх, к расширительному баку, откуда он естественным способом разливается по потребителям тепла (радиаторам отопления) и возвращается в котел для последующего нагрева. На первый взгляд все просто, да и система получается энергонезависимая, но есть некоторые нюансы.

Трубопроводы в открытой системе отопления, значительно больших диаметров, нежели чем в закрытых системах отопления, так как теплоносителю необходимо пространство для маневра. Диаметр труб рассчитывается в зависимости от мощности системы.

В открытых системах отопления невозможно использовать водяные теплые полы, так как они, попросту не будут работать.

В расширительном баке открытого типа возникают испарения, в связи с этим система требует постоянной подпитки. И эта подпитка необходима по уровню теплоносителя, так как в открытых системах отопления нет давления.

Ко всему прочему в открытых системах отопления необходимы отопительные приборы (радиаторы) с большим проходным диаметром. Обычные современные радиаторы для таких систем не подходят.

Многие владельцы загородных домов, столкнувшись с открытой системой отопления, начинают ее переделывать и допускают ошибки, устанавливая современные радиаторы. Открытая система перестает работать и приходится устанавливать циркуляционный насос, закрытый расширительный бак. Система сразу превращается в закрытую систему отопления, только с большими диаметрами трубопроводов и неправильной циркуляцией теплоносителя, но как-то работает.

Использование открытых систем происходило в то время, когда для отопления домов пользовались русской печью, а отопительные котлы были не так распространены, как сейчас. А бытовых циркуляционных насосов не было.

Закрытая система отопления – это система с принудительной циркуляцией теплоносителя, посредство циркуляционного насоса, расширение в которой происходит за счет расширительного бака мембранного типа.

Циркуляция в таких системах происходит по трубопроводам значительно меньшего диаметра, чем в открытых системах отопления. Данная система работает более эффективно, и при правильном расчете происходит быстрый и равномерный нагрев всех потребителей тепла. В системах отопления закрытого типа возможно использование любых потребителей тепла (радиаторы отопления, водяные теплые полы, приточная вентиляция, бойлер косвенного нагрева, и.т.д.). При использовании современных энергосберегающих циркуляционных насосов, закрытая система отопления потребляет ничтожно малое количество электроэнергии, а обезопасить себя от ее отключения можно бесперебойным источником питания очень малой мощности.

Оборудовать сегодня дом открытой системой отопления, было бы как минимум глупо, так как она уже изжила себя. Это так же, как использование старого лампового телевизора сегодня. Показывает плохо, электроэнергии потребляет много, шумит, но как-то работает.

Переделывая, добавляя, ломая схему открытой системы отопления, вы сразу же снижаете эффективность ее работы. Проще отказаться от каких-либо доработок или переработок в открытой системе отопления и сразу же смонтировать закрытую систему отопления.

Сравнивая открытую и закрытую системы отопления, можно сделать вывод, что отдавая предпочтение второй, получаются только плюсы, а при правильном теплотехническом расчете и квалифицированном монтаже, работать она будет долгие годы.

Последние наши работы по монтажу отопления

www.vodapro.pro

Закрытая водяная система теплоснабжения - это... Что такое Закрытая водяная система теплоснабжения?

Закрытая водяная система теплоснабжения Закрытая водяная система теплоснабжения Закрытая водяная система теплоснабжения - водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается.

Финансовый словарь Финам.

Закрытая валютная позиция
Закрытая закладная

Смотреть что такое "Закрытая водяная система теплоснабжения" в других словарях:

закрытая водяная система теплоснабжения — Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. [ГОСТ 26691 85] Тематики теплоэнергетика в целом … Справочник технического переводчика
Закрытая водяная система теплоснабжения — 40. Закрытая водяная система теплоснабжения Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается Источник: ГОСТ 26691 85: Теплоэнергетика. Термины и… … Словарь-справочник терминов нормативно-технической документации
закрытая водяная система теплоснабжения — водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. (Смотри: Правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей… … Строительный словарь
Водяная система теплоснабжения закрытая — Закрытая водяная система теплоснабжения водяная система теплоснабжения, в которой не предусмотрено использование сетевой воды для обеспечения горячего водоснабжения потребителей путем ее отбора из тепловой сети... Источник: МЕТОДИЧЕСКИЕ УКАЗАНИЯ… … Официальная терминология
Система теплоснабжения — 37. Система теплоснабжения По ГОСТ 19431 84 Источник: ГОСТ 26691 85: Теплоэнергетика. Термины и определения оригинал документа … Словарь-справочник терминов нормативно-технической документации
система теплоснабжения закрытая — 3.8 система теплоснабжения закрытая : Водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и из сети не отбирается. Источник: СП 89.13330.2012: Котельные установки … Словарь-справочник терминов нормативно-технической документации
Система теплоснабжения закрытая — закрытая система теплоснабжения водяная система теплоснабжения, в которой вода, циркулирующая в тепловой сети, используется только как теплоноситель и не отбирается из сети;... Источник: Приказ Госстроя РФ от 13.12.2000 N 285 Об утверждении… … Официальная терминология
закрытая система теплоснабжения — Водяная система теплоснабжения, в которой сетевая вода не отбирается из сети потребителями тепла [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN closed heat supply system … Справочник технического переводчика
закрытая система теплоснабжения — 3.4.13 закрытая система теплоснабжения : Водяная система теплоснабжения, в которой не предусматривается использование сетевой воды потребителями путем ее отбора из тепловой сети. [ title= Правила технической эксплуатации тепловых энергоустановок… … Словарь-справочник терминов нормативно-технической документации
система — 4.48 система (system): Комбинация взаимодействующих элементов, организованных для достижения одной или нескольких поставленных целей. Примечание 1 Система может рассматриваться как продукт или предоставляемые им услуги. Примечание 2 На практике… … Словарь-справочник терминов нормативно-технической документации

dic.academic.ru
