Обвязка бассейна своими руками на участке (фото и видео)

Когда собственник недвижимости разрабатывает проект чтобы своими руками построить бассейн в подвале, на заднем дворе или в цокольном этаже дома, то согласованию подлежит каждая деталь. Форма и размер чаши, материал ее изготовления, выбор плитки для облицовки бортов и пр. Значение имеет грамотно составленная и реализованная схема водоподготовки и обвязки бассейна. Будучи уверенным в ее правильности, индивидуальный застройщик сможет самостоятельно подключить оборудование и обеспечить пулу бесперебойное и качественное обслуживание.

обвязка бассейна своими руками

Какие действия предполагает обвязка бассейна?

В общем понимании обвязка бассейна, схема которой разрабатывается задолго до строительства самого гидравлического сооружения, включает в себя несколько этапов.

1 этап: Обвязка чаши трубами

На первом этапе задача строителя состоит в том, чтобы с помощью гибких труб из ПВХ подходящего диаметра осуществить обвязку чаши. Данные трубы хорошо справляются с нагрузками и демонстрируют долгий срок службы, поэтому проблем с преждевременным износом не возникнет. Они пригодны для композитных, каркасных, бетонных и акриловых чаш – то есть, имеют универсальную схему применения.

Но прежде чем приступать к работе, нужно выяснить, какая длина трубопровода будет задействована для подключения всех технологических узлов плавательного пула. Для расчета используют сведения о размере чаши, схеме размещения оборудования в ней, его специфике и пр.

схеа подключения и обвязки бассейна

2. Подключение оборудования

После прокладки трубопровода нужно монтировать все необходимое оборудование. Это насосы, с помощью которых осуществляется циркуляция воды в бассейне, переливные скиммеры, форсунки, автоматика, система фильтров. Каждый узел подключается с особой ответственностью, с учетом рекомендаций от производителя, изложенных в руководстве пользователя.

3. Его проверка и запуск

Когда все подключено, производят пробный запуск с целью убедиться в корректной работе оборудования. Лишь после этого плавательный пул считается готовым к эксплуатации и может быть заполнен водой.

Что нужно иметь под рукой для выполнения работ?

Чтобы работы прошли оперативно и отняли у застройщика минимум усилий, перед обустройством чаши бассейна ему стоит удостовериться в том, что под рукой имеются все необходимые материалы и инструменты. Среди них:

— трубы и фитинги

— оборудование

— рулетка

— схема

— крепежные элементы

— герметик

— клей для соединения труб из ПВХ

— ножовка

— пассатижи и пр.

оснащение для обвязки бассейна

Особенности составления схемы обвязки

Если проект составлен на совесть, у строителя не возникнет вопросов о том, где размещать сливное отверстие, как монтировать скиммер, и что делать с впускной форсункой, ведь все ответы будут предоставлены в наглядном виде на чертеже. Поэтому перед тем, как идти в магазин и закупать трубы и фитинги, нужно выделить время на тщательную проверку проекта. Он подлежит согласованию в том случае, если не имеет каких-либо погрешностей или спорных моментов.

В проекте должно быть указано размещение следующих узлов и деталей:

— распределительный клапан

— система освещения чаши

— фильтровальная станция

— подающая и всасывающая форсунка

— блок управления

— манометр

— дозатор хлора и прочей химии

— донный трап

— нагреватель

— автомат поддержания уровня и пр.

Видео: обвязка скиммерного бассейна

При отсутствии должных навыков в сфере проектирования оборудования гидравлических сооружений, доверить работу можно профессиональному инженеру. Специалист составит подробный проект технологического оснащения пула с учетом всех нюансов и деталей. Готовый эскиз застройщик сможет использовать в работе, занимаясь обвязкой плавательного бассейна на своем участке.

housedb.ru

Обвязка бассейна своими руками | HouseDB.ru

Какие действия предполагает обвязка бассейна?

1 этап: Обвязка чаши трубами

Обвязка чаши бассейна

Подключение оборудования

Его проверка и запуск

обвязка бассейна своими руками

Что нужно иметь под рукой для выполнения работ?

— трубы и фитинги

— оборудование

— рулетка

— схема

— крепежные элементы

— герметик

— клей для соединения труб из ПВХ

— ножовка

— пассатижи и пр.

Особенности составления схемы обвязки

В проекте должно быть указано размещение следующих узлов и деталей:

трубы для бассейна

— распределительный клапан

— система освещения чаши

— фильтровальная станция

— подающая и всасывающая форсунка

— блок управления

— манометр

— дозатор хлора и прочей химии

— донный трап

— нагреватель

— автомат поддержания уровня и пр.

Видео: обвязка бассейна

housedb.ru

Монтаж: трубная обвязка чаши бассейна

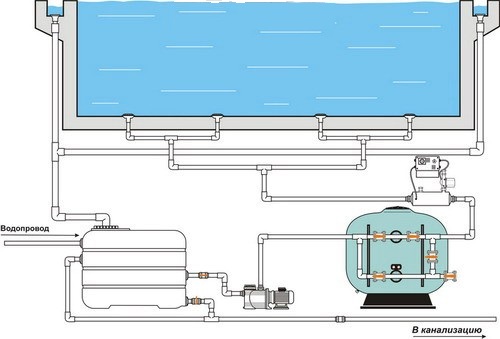

Трубная обвязка чаши бассейна, схемы

С трубной обвязки чаши начинается этап монтажа оборудования бассейна. Требуется вывести трубы циркуляции воды в техпомещение и оценивая их расположение, расположение оборудования совершить рациональную обвязку оборудования.Тут надо сделать оговорку: чашу обвязывают когда она обходная или в случае с композитными бассейнами, когда чаша бассейна установлена на свое место перед отсыпкой песком.Если чаша не обходная, то обвязку труб закладывают в арматуру и делают выводы в техпомещение.

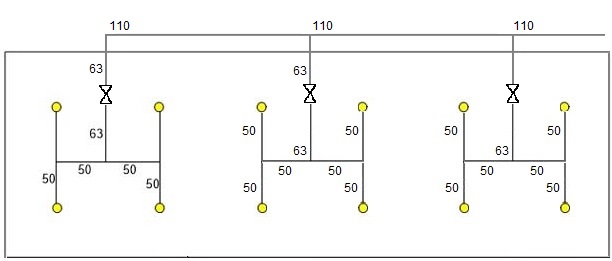

Главное требование к обвязке форсунок: количество воды проходящее через форсунку для их всех должно быть одинаковым. Это достигается симметричной обвязкой. О симметрии трубной обвязки чаши в статье о попадании песка в бассейн.Обвязка форсунок может быть осуществлена как по борту чаши бассейна в техпомещении, так и в теле бетона чаши.Преимущество обвязки в толще бетона: - не надо сложного крепежа, трубы просто привязываются вязальной проволокой к первому слою арматуры;- облегчена сборка схемы трубной обвязки за счет условий труда монтажника;- экономия монтажного места в техпомещении;- техпомещение может находиться на удалении от бассейна.Недостатки обвязки форсунок в теле бетона:- есть сложности с разметкой труб;- выводы труб под закладные форсунок должны быть очень точно позиционированы, поскольку залитые бетоном не имеют подвижности для коррекции;- после заливки бетоном на выводы труб наклеиваются закладные форсунок, поэтому требуются проемы под них;- перед заливкой бетоном производится достаточно трудная операция - опрессовка всех трубной схемы, что уйдет в бетон;- трубы, применяемые для обвязки в бетон, должны быть не менее чем на 10 bar, лучше на 16 bar. Тонкие трубы могут разрушиться от бетонного вибратора, трубы с более толстой стенкой могут быть повреждены при "штыковании". Поэтому опрессовку проводят во 2-й раз перед выравниванием и заливкой стяжки. Примеры классической симметричной обвязки (в случае укладки в бетон - краны в бетон не закладывают). Сленговое название - обвязка "штанами".

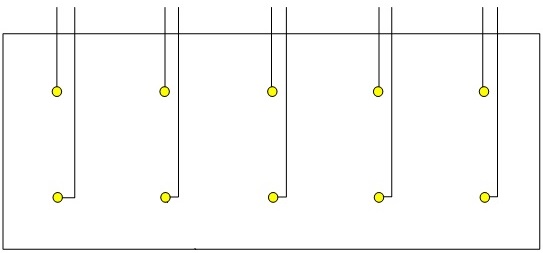

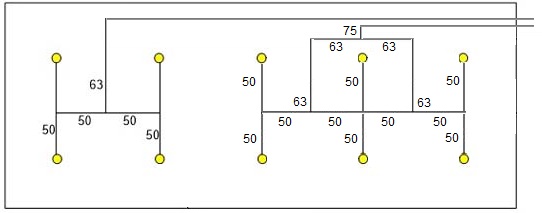

Примеры, когда чаша бассейна сидит на плите и с двух сторон или с одной есть эксплуатируемый проход.

Первый случай еще можно как то обьяснить, но второй - совершенно не рациональная схема.Случается, когда строители отливают чашу без всяких проемов, а потом режут и долбят штробы под трубы закладных. Вот первая схема - это тот случай. Чтобы меньше долбить сразу выводят к ближайшему борту.Второму случаю оправдания не находится.Третий случай обвязки - гибридная: коллектор + обвязка "штанами". Трубы и фитинги ПВХИнструкция по монтажу труб и фитингов ПВХТрубная обвязка чаши бассейна в бетоне

poolmasters.ru

Можно ли установить оборудование для бассейна без замены труб недостаточного диаметра

Вопрос по оборудованию для бассейна. Бетонная чаша залита. Трубы обвязка залиты в бетон, выведены в тех помещение. Закладные, скимер, форсунки, все есть. Сечение труб 2.5 см. Размеры бассейна 3x5x1.6.

Прозвучало мнение от специалистов, что нужно менять трубы на 5 см. Для замены труб нужно вскрывать теплые водяные полы, под стяжкой. Есть ли вариант установить оборудование с существующим сечением труб???? Какие могут быть последствия??? Спасибо

Ваш вопрос нас удивил и расстроил. Он чётко иллюстрирует одну нехорошую тенденцию, присущую нашему обществу. К сожалению, мы обращаемся к специалистам слишком поздно. Проявляя беззаботность, экономя на мелочах, доводим болезнь до хронического состояния, двигатель автомобиля до капремонта, а стройку до необходимости ломать и строить заново. Впрочем, перейдём от лирики к ответу на ваш вопрос:

Вы не указали, о каких трубах идёт речь, но, скорее всего, имеются в виду трубопроводы системы циркуляции, очистки воды, слива и пополнения бассейна, они основные.Да, специалист прав, в рекомендациях всех без исключения производителей оборудования для бассейнов однозначно указано: «МИНИМАЛЬНЫЙ диаметр — 50 мм». Точные характеристики системы, в том числе трубопроводов, определяются расчётом, но при объёме воды более 80 м3 в любом случае используют трубы ещё большего диаметра. Ваш бассейн — 24 м3, так что 50 мм, скорее всего, достаточно.Жаль, не указали, какие именно трубопроводы вы применили. Для обвязки оборудования бассейнов используются напорные канализационные трубы, они изготавливаются из толстостенного плотного ПВХ и минимальный диаметр, выпускаемый промышленностью, — 50 мм. Такое же сечение имеют вентили, присоединительные патрубки на скиммерах, фильтрах, водозаборах. Напорная канализация соединяется клеевым способом и должна выдерживать достаточно большое давление, создаваемое насосом. Так что, помимо диаметра трубопроводов, вопрос вызывает и их надёжность.
Для оборудования бассейна обычная канализация на резиновых муфтах не подходит. Нужна напорная, толстостенная, из плотного ПВХ, соединяется она герметично и надёжно, на клею. Минимальный диаметр — 50 мм
«Есть ли вариант установить оборудование с существующим сечением труб?» На наш взгляд, нет. Если трубы не будут держать давление — смысла в них нет. Если их диаметр недостаточен — оборудование не сможет работать в штатном режиме и вы не получите нормальной очистки. Не думаем, что кто-либо возьмётся установить фильтрацию при заведомо зауженном сечении трубопроводов и при этом отвечать за результат.
«Какие могут быть последствия?» Не видим иного выхода, как «похоронить» существующие коммуникации и провести новые, но уже как положено. Начинайте думать, как и где их провести. Возможно, по периметру наружных стен. В стяжке, если всё сделано правильно, должно быть достаточное расстояние между наружной стеной и трубами тёплого пола, чтобы прорезать штробы.
Вызывает тревогу и сомнение также правильность установки вами закладных деталей, скиммера и форсунки. Что за детали вы поставили, где брали? Купили заводские изделия или изготовили самоделки? Уверены, что собрали схему правильно и сможете грамотно подключить устройства? Если уж в сечении трубопроводов допущена столь грубая ошибка, вы явно строите бассейн без проекта. Настоятельно рекомендуем не экономить на услугах профессионалов при устройстве инженерных коммуникаций, переделки стоят намного дороже.
Обвязка бассейна — задача сложная и справится с ней только грамотный инженер

Наш совет: как можно быстрее пригласите специалистов по бассейнам и попросите их внимательно проверить все без исключения проделанные работы, как по инженерной части, так и по качеству выполнения чаши. Будет обидно, если после заполнения водой она даст течь.

Правильно ли вы армировали чашу бассейна? На количестве металла и качестве бетона экономить нельзя, может выйти себе дороже

Закажите у профессионалов подробный проект технологического оборудования вашего бассейна и строго его придерживайтесь в дальнейшем.

strmnt.com

Бассейн на участке своими руками: подготовка и строительство (фото)

Оборудовать садовый бассейн на своей даче не очень сложно, намного проще, чем в бане или частном доме. Поэтому если у вас есть время и желание, а также пара энергичных помощников, вы можете сделать бассейн на дачном участке своими руками. Перед тем как приступать к строительству бассейна, нужно выбрать для него подходящее место. Чтобы это сделать, необходимо определиться с типом конструкции искусственного водоема.

Изготовить плавательный бассейн своими руками совершенно не сложно. Главное соблюдать всю технологию изготовления чаши, которая является главной конструкцией бассейна.

Дачные бассейны можно условно разделить на каркасные (они частично или полностью располагаются на поверхности) и котлованные. Каркасные конструкции проще в установке и дальнейшем обслуживании, к тому же они не привязаны к какому-то определенному месту. При желании каркасную конструкцию можно перенести без особых проблем. Для оборудования котлованного бассейна понадобится приложить больше усилий и потратить больше денег. Кроме этих двух типов, существуют также простые декоративные бассейны из ванны, которые делаются своими руками в течение нескольких часов. О них будет рассказано отдельно.

Подготовка к строительству бассейна на участке своими руками

Схема переливного бассейна.

Прежде всего, как уже было сказано, нужно подобрать идеальное место для устройства декоративного бассейна. Определить подходящее место можно только после предварительного расчета конструкций будущего бассейна. Заранее нужно подготовить и следующий набор инструментов:

строительный уровень;
рулетка;
веревка или шнур;
специальные небольшие колья;
камни различного размера;
сетку на основе стальной проволоки;
проволоку для армирования;
вентиль, запирающий воду;
доски;
саморезы и гвозди с антикоррозионным покрытием;
гидроизоляционный материал;
достаточный запас цемента и песка;
лопату;
брусок для ручной трамбовки.

Определяется форма и точная площадь будущего водоема. Габариты вычисляются в зависимости от того, сколько человек будет постоянно пользоваться бассейном. Для большого семейства необходимо устраивать достаточно просторную конструкцию. Как показала строительная практика, оптимальная глубина водоема варьируется от 120 до 180 см, а длина и ширина в этом случае могут составлять 400 см.

Пространство дачного бассейна, возводимого своими руками, обязательно должно быть открытым, без больших деревьев поблизости.

Бассейн в частном доме своими руками.

Наличие больших деревьев станет причиной того, что в водоеме всегда будет достаточно прохладная вода, загрязненная опавшими листьями. Нельзя делать бассейн в низменных участках, т.к. это приведет к загрязнению воды дождевыми потоками.

С помощью рулетки выполняется разметка строительной площадки, размеры которой во все стороны должны на 50-55 см превышать размеры будущего бассейна. Границы площадки четко обозначаются при помощи кольев с натянутой веревкой. С размеченной площадки нужно полностью удалить плодородный слой грунта. На следующем этапе роется котлован необходимой глубины, если вы будете делать бетонный бассейн. Нужно следить за тем, чтобы стены создаваемого котлована были идеально ровными, а дно находилось приблизительно на 30 см ниже желаемой глубины водоема. Дно при этом должно быть сделано под некоторым уклоном.

Вернуться к оглавлению

Каркасный бассейн своими руками

Стандартная схема подключения и обвязки бассейна: 1 — сборный бассейн; 2 — фильтровальная установка; 3 — скиммер; 4 — форсунка; 5 — лестница; 6 — трубы и фитинги; 7 — электроавтоматика; 8 -донный пылесос; 9 — химия для водоподготовки; 10 — электронагреватель; 11 — прожектор; 12 — коробка распаечная; 13 — трансформатор.

Примеров того, как своими руками можно сделать хороший бассейн, достаточно много. Чаще других типов конструкций встречаются бетонно-металлические водоемы. Выглядят подобные бассейны шикарно, однако их стоимость способна заметно подорвать семейный бюджет. Каркасный бассейн можно изготовить своими руками из дерева, внутренняя облицовка при этом выполняется из листов оцинкованной жести или алюминия. Вариант облицовки алюминиевыми листами гораздо более предпочтителен. Верхняя и нижняя обвязки в водоеме выполняются из соснового бруса, а промежуточная — из толстых досок. Для придания конструкции дополнительной жесткости из той же доски изготавливаются раскосы.

Несомненным преимуществом такой конструкции является то, что ее можно легко демонтировать на зимний период или для переноса на другое место. Замена воды в подобном бассейне тоже происходит без особых трудностей. Если к крану, установленному на днище, подсоединить гибкий шланг, то почти весь объем воды, подлежащей замене, можно использовать для полива газона или огорода.

Чтобы подобная конструкция не протекала, нужно обязательно использовать специально предназначенные для этого герметики или же обычную полиэтиленовую пленку. Обеспечить древесине водоотталкивающие свойства поможет обыкновенная солярка. Стоимость подобного бассейна, созданного своими руками, гораздо ниже, чем у аналогичной покупной модели. Правильно и аккуратно собранная конструкция выглядит весьма привлекательно и замечательно вписывается в любой стиль дизайна ландшафта.

Вернуться к оглавлению

Стационарный самодельный бассейн

Система с применением скиммера.

Наиболее экономичный, однако при этом и наиболее трудоемкий вариант водоема, выполненного своими руками, представляет собой котлован в земле. Минимальные размеры конструкции составляют 4х4 м, при глубине в 1,5 м.

В выбранном месте роется яма подходящих размеров. Нужно обязательно удалить корни растений, чтобы в дальнейшем они не препятствовали укладке гидроизоляции. После удаления корней и мусора дно будущего бассейна трамбуется. В центре роется еще одна яма диаметром 30-40 см и глубиной не меньше 50 см. В нее засыпается щебень или гравий, так чтобы его верхний слой был немного ниже утрамбованного грунта.

После этого горизонтальную поверхность следует засыпать слоем песка толщиной порядка 20 см. В качестве гидроизоляционного материала можно использовать плотную полиэтиленовую пленку. Ею выкладывается вся поверхность подготовленного котлована, так чтобы изоляционный материал выступал за края будущего водоема приблизительно на 50 см.

Схема устройства бассейна из полипропилена.

Слив для подобного бассейна оборудуется следующим образом: труба для слива углубляется в щебенку, так чтобы верхнее отверстие было расположено выше песчаного слоя. Разумеется, отверстие в гидроизоляционном материале, в том месте, где проходит труба, нужно загерметизировать. В противном случае вода начнет уходить гораздо более быстрыми темпами, чем это нужно. На трубе слива, с помощью резинового кольца, плотно закрепляется подходящий по размерам кусок капроновой ткани, используемый в качестве фильтра. Ткань не должна прилегать к сливному отверстию слишком плотно.

Саму трубу тоже нужно закрыть плотной пробкой. С учетом того что водоем содержит большой объем жидкости, при его обустройстве необходимо учесть дренирующие свойства грунта. Если почва слишком плотная и вода уходит плохо, постоянно сливать воду не стоит. В данном случае ее нужно заменять каждый день, но частично, используя, например, для полива. Для замены воды можно приспособить и насос, откачивать воду с его помощью и лишь после этого пользоваться сливной трубой.

На этом основание бассейна готово. Остается лишь придать конструкции презентабельный вид, и можно открывать купальный сезон.

Чтобы дно бассейна, сделанного своими руками, напоминало настоящий природный водоем, можно использовать чистый речной песок. Будет достаточно слоя в 10 см. Кстати, если таким же песком засыпать края водоема, получится полная иллюзия настоящего пляжа. Красиво и оригинально выглядят и бортики из деревянных планок.

Среди советов о том, как самостоятельно сделать бассейн на дачном участке, встречаются рекомендации использовать в качестве гидроизоляционного материала глину. Лучше откажитесь от такого варианта. Во-первых, это некрасиво, во-вторых, бассейн со стенками из подобного материала будет похож на неаккуратную лужицу с вечно мутной водой и скользкими стенками.

Вернуться к оглавлению

Строительство бассейна из ванны на дачном участке

Схема бассейна.

На даче можно сделать небольшой, но аккуратный и симпатичный бассейн из ванны. Конечно, вы можете просто установить старую ванну, задекорировать ее края растениями и заполнить резервуар водой, и это уже будет выглядеть весьма интересно. Однако можно постараться и создать по-настоящему стильный водоем в саду из ванны.

Бассейн из ванны будет выглядеть естественно, если вы вкопаете емкость немного выше уровня грунта. На одной плоскости с почвой водоемы из ванны лучше не делать: во-первых, берега будут постепенно оседать, во-вторых, в воду будут осыпаться остатки различной растительности.

Лучше всего сделать декоративный бассейн из ванны, вкопав емкость таким образом, чтобы она немного (на 30-35 см) поднималась над уровнем грунта. Сначала необходимо выкопать яму подходящих размеров. Важно установить ванну в котлован ровно (проверяйте это с помощью уровня), иначе поверхность воды будет с наклоном.

Бассейн из ванны будет смотреться органично, если вы установите вокруг него декоративные пластиковые панели. Кстати, сегодня доступен выбор таких панелей с отделкой под мрамор, гранит и т.д.

1landscapedesign.ru

Оборудование для бассейнов, правильно выбираем оборудование, полезные советы.

Наличие бассейна на приусадебном участке просто заставляет настоящего Хозяина позаботиться о хорошем качестве воды и подборе оборудования. Правильному подбору оборудования сегодня уделяют много внимания. Разобраться с ходу в целесообразности приобретения того или иного агрегата сложно. Так почему бы не воспользоваться полезными советами, проливающими свет на подбор оптимального оборудования, как форсунки воду в бассейн.

Оборудование для бассейнов – оставляем сачок дома

Бассейн загородного дома или участка сегодня представляет собой не только емкость, заполненную водой. Это солидное оборудование для бассейна, с помощью которого производится очистка воды, дна и стенок чаши.

duna_bass_019_

Однако, такое оборудование отличается от примитивных губок для мойки и сачков для вылавливания листьев с поверхности воды мощной производительностью и не менее мощным и стильным дизайном. Помогают быстро и качественно осуществлять постоянный уход собственноручно фильтры для бассейна, скиммеры и форсунки, ионизаторы и УФ лампы.

oborudovanie-dlja-basseynov

Кроме того, современным оборудованием для бассейна являются:

• форсунки для перемешивания очищенной воды и проходы в бетон для удобства монтажа

• устройства для автоматического контроля уровня воды

• подводное освещение 12В номинала

• электронагреватели и осушители воздуха.

svet_text

И, конечно, новое оборудование для водных аттракционов в виде гейзеров и водопадов для бассейна позволит превратить приятное времяпровождение с приятной прохладой воды в веселое развлечение.

36979426.qy2t412977.W665

Но подбирать и устанавливать необходимое оборудование для бассейна рекомендуется со знанием дела.

Image 3 насос+

Начнем с главных агрегатов, позволяющих очищать воду от загрязнения. Это фильтры, насосы и скиммеры для бассейна.

Полезные советы

Известно, что монтаж фильтрованных установок воды (насос для бассейна и фильтр), а также количества скиммеров и переливного устройства потребуют расчета объема забора воды для очистки.

Ознакомившись с информацией, можно будет выбрать и купить оборудование для бассейна.

scheme

Обвязка оборудования бассейна

Подбор оборудования для бассейна в обязательном порядке потребует обвязки – подключения и согласования к внешним инженерным коммуникациям сооружения, а также выбора фитингов. Необходимо будет подобрать систему ХВС с учетом максимального давления и напора в трубах и фитингов, способных выдержать рабочее давление. Подскажем, что для системы холодного водоснабжения бассейна используют трубы ø от 16 до 315 мм.

fiting

Как выбирать оборудование для бассейна

Не скроем, что выбирать оборудование рекомендуется в соответствии с предполагаемыми функциями при эксплуатации искусственного водоема. Утрированно, оборудование можно разделить на типы:

• обязательное оборудование (насос и фильтр, закладные элементы, приспособления для спуска в воду и аксессуары для ежедневного ухода)

• оборудование дополнительное, предназначенное для освещения бассейна, дезинфекции и нагрева воды.

Естественно, без обязательного оборудования функциональность бассейна будет отсутствовать в должной мере. Потребность в дополнительном оборудовании возникает в процессе использования гидротехнического сооружения.

skimmer5

Внушительная стоимость обязательного оборудования должна быть обоснована необходимостью приобретения, тем более, что агрегаты и устройства отличают технические параметры, варианты исполнения и условия эксплуатации.

bas

Поэтому, перед приобретением необходимого оборудования, рекомендуется убедиться в его соответствии типу бассейна, объему чаши, площади пола и стен, интенсивности загрузки. Возможно, необходимость в установке некоторых мощных водных аттракционов отпадет.

perelivnoy-bassein

Например, основного комплекта встраиваемого противотока для бассейнов мощностью потребления 3.4 кВт/5.8 А., производительностью 100 л/м давлением 1.0 Бар для каркасного бассейна. Обоснование: данный комплект предназначен для бассейнов глубиной от 3 до 5 м и объемом чаши несколько тонн.

razlichnyie-oborudovaniya-dlya-basseinov

Полезные советы

При выборе оборудования рекомендуется учитывать тип гидротехнического сооружения. Для объемных стационарных сооружений необходимо оборудовать специальное техническое помещение, отвечающее стандартам и нормам.

Как оборудуют техническое помещение для бассейна показано в видео.

правильный выбор насоса

Модели насосов для бассейнов можно различить по таким критериям:

• с предварительным фильтром

• без предварительного фильтра.

Фильтр-насос 56672

Насосы с фильтром предварительным используют и применяют в качестве циркуляционного насоса с функцией фильтрации и промывки. Скорость вращения вала насосов данного типа от 2800 об/мин.

Насосы без фильтрации используют для создания водных аттракционов. Скорость вращения вала насосов без фильтрации составляет

1500 об/мин.

Насосы подбирают по параметрам: производительность и напор.

banner_iyx95a8x

выбираем оборудование для водных аттракционов

Оборудование, предназначенное для аттракционов, рекомендуется выбирать особо тщательно. Напомним, что к водным аттракционам относят гидромассажные комплексы и гейзеры, водопады и водные инсталляции, противотоки.

противоток

Обязательным элементом оборудования, предназначенным для аттракционов, является заборное устройство, монтируемое в стене или в дне чаши резервуара.

Водопады и водные инсталляции выглядят оригинально в любом бассейне. В комплект водных инсталляций и водопадов входит следующее оборудование:

• насос и заборный донник

• набор фитингов

• блок управления и пневмокнопка

• профильный излив и сопло.

donnik-6

Например, техническими характеристиками водопада кобра будут являться мощность насоса и ширина сопла (25 м/3 и 510 -530 мм). Оригинальная форма водопада предполагает монтаж на борт сооружения водоема.

wsd_111_1

Существует множество расширенных функций водных аттракционов, представленных системами: гидромассажных стенок и ступеней, донными гейзерами, аэромассажными лежаками.

аэромассажный-лежак2

Подобрать дополнительное оборудование для бассейна можно по основным параметрам:

• мощности насосов

• материалу изготовления

• типу отделки элементов бассейна.

cobrafibre-center-1-fi

Но следует помнить, что эффективность функционирования дополнительного оборудования будет зависеть не только от перечисленных параметров. В некоторых случаях придется учитывать мощность подобранного воздушного нагнетателя и комплектацию в виде пневмокнопки.

Pnevmoknopka-waterway-650-3100

svouimirukami.ru

Монтаж оборудования нагрева - теплообменники

Теплообменник – прибор для нагрева воды в бассейнеТеплообменник – наиболее распространенный и более экономичный, чем электронагреватель, прибор для нагрева воды в бассейне. Теплообменники бывают из нержавейки для обычной воды и из титана для морской или соленой воды. Корпуса самих теплообменников изготавливают либо из нержавеющей стали, либо из пластика. Процесс нагрева воды бассейна осуществляет посредством передачи тепла от горячей воды контура отопительного котла более холодной воде бассейна. Чем больше разница между этими температурами, тем больше эффективность (КПД) теплообменника. Как правило в Проекте теплоносителя в 70 – 90 градусов. Если по каким-то причинам такую температуру выдать не получается приходится увеличивать мощность теплообменника. Схема подключения теплообменника

1 - Теплообменник2 - Отопительный котел3 - Контур теплоносителя(от котла)4 - Термостат (датчик температуры)5 - Кран6 - Обратный клапан7 - Циркуляционный насос8 - Контур воды бассейна9 - Фильтр10 - Насос11 - Пульт управления бассейном12 - Забор воды из бассейна или переливной емкости13 - Возврат14 - Слив в канализацию (ливневку) Работа теплообменника регулируется контроллером от датчика температуры или термостатом, которые запускают циркуляционный насос контура отопительного котла и открывают или закрывают электромагнитный клапан. Последний открывает проток горячей воды через теплообменник. Место монтажа термостата: тройник сразу после фильтра. Место монтажа температурного датчика – специальная резьбовая гильза, врезаемая в подающую общую трубу до теплообменника или уже готовая гильза в теле самого теплообменника.

Варианты схем обвязки теплообменника по контуру теплоносителя

	Максимальный вариант обвязки теплообменника по контуру теплоносителя с измерением давления и температуры перед теплообменником и после.Применяется там где документируется температура и давление в журнале, как правило, в больших общественных бассейнах.ЭМК - электромагнитный клапанФГО - фильтр грубой очисткиМ - манометрТ - термометрКш - кран шаровыйЦН - циркуляционный насосОК - обратный клапан
	Оптимальный вариант, применяемый и в маленьких частных и в больший общественных бассейнах. Пунктирная линия - граница ответственности между сантехниками и бассейнщиками.
	Вариант обвязки без обратного клапана.Особенность ЭМК - это то, что клапан запирает поток теплоносителя только в одном направлении, а в обратном - пропускает.В случае, когда давление на обратной магистрали теплоносителя по какой-то причине больше, чем на прямой, нагрев бассейна не прекращается.
	Вариант с мнимой экономией или с миной замедленного действия. Отсутствие фильтра грубой очистки (ФГО) приводит всегда к неисправности электро-магнитного клапана (ЭМК), из-за попадания частицы грязи разного происхождения клапан перестает закрываться и как следствие - ток теплоносителя не прекращается, идет постоянный нагрев воды бассейна.
	Вариант для самых экономных. Чем он чреват?Отсутствие ЭМК не позволяет запирать ток теплоносителя, через циркуляционный насос (ЦН) теплоноситель проходит даже тогда, когда он не работает.Отсутствие обратного клапана (ОК) в случае, когда в обратке давление больше, чем в подаче, приводит к тому, что нагрев бассейна никогда не прекращается.

Теплообменник монтируется в линию подачи очищенной песчаным фильтром воды с помощью металлопластиковых муфт. У пластиковых теплообменников и теплообменников металлических некоторых производителей (Bowman) предусмотрена муфта ПВА под вклейку. Надобность в металло-пластиковой муфте заключается в том, что при остановке потока воды в контуре воды бассейна, теплоноситель контура котла отопления продолжает отдавать тепло теплообменнику и металло-пластиковая муфта защищает ПВХ присоединение от избыточного тепла. Рассмотрим случай, когда вместо металло-пластиковой муфты вкручен обыкновенный ПВХ переход. Переход вкручивается на ФУМ-ленту или можно и на лён. При сильном нагревании, а 90 градусов для ПВХ фитингов это избыточная температура, переход размягчается и в данном случае при последующем остужении - теряет свои геометрические размеры, он уменьшается. Происходит потеря герметичности и по этому соединению произойдет протечка. Все, это соединение никогда не восстановит свои качества, потребуется его ремонт, иными словами, замена, как и требуется по технологии, на металлопластиковую муфту.

Обвязка батареи теплообменников.

При необходимости использования нескольких теплообменников есть необходимость равномерного распределения общего потока воды. Наиболее употребим вариант симметричной обвязки, как говорят на бассейновой сленге – «штанами». Имеет право на существование и обвязка теплообменников «коллекторным» способом, т.е. трубой значительно большего диаметра, чем входной/выходной диаметр. В любом случае, каждый теплообменник обвязывается соответствующими кранами, которыми можно отрегулировать поток. Для контроля равномерности можно на входе каждого теплообменника врезать манометр.Недостатки, встречающиеся в монтаже теплообменников читайте в статье: «Ошибки монтажа теплообменников и их последствия».Выбор и рассчет теплообменника.Паспорта нагревателейИнструмент для монтажа теплообменика
