Вентиляция в бассейне своими руками

Помещение с бассейном является весьма специфическим из-за наличия в нем большого количества паров воды. Влага конденсируется на поверхности с более низкой температурой, в результате чего начинаются процессы коррозии, гниения и образования грибка. В комнате с бассейном запотевают окна, влага скапливается на находящихся там предметах. Устраняет все эти неудобства качественная вентиляция помещения с бассейном.

Оглавление:

1. Для чего нужна вентиляция бассейнов
2. Приточно-вытяжная система вентиляции с рекуперацией тепла
3. Вентиляция с разделением притока и оттока воздуха
4. Автоматизирование вентиляции
5. Нормы параметров воздуха в бассейне
6. Нюансы разработки проекта вентиляции
7. Как разработать проект вентиляции бассейна

Для чего нужна вентиляция бассейнов

Характеристики воды и воздуха в помещении с бассейном благоприятствуют испарению воды из чаши, остановить этот процесс невозможно. Влага оседает на предметах интерьера и различных конструктивных элементах, что приводит к их порче. Грамотно спроектированная и смонтированная система вентиляции отведет все воздушные испарения из помещения.

Второй негативный фактор от паров воды – дискомфорт находящихся в бассейне людей. Влажный воздух негативно сказывается на органах дыхания и психологическом состоянии. Третий фактор – порча находящегося в бассейне электрического оборудования. Страдают даже прикрытые стеклом потолочные светильники.

Вентиляционные системы для лучшего эффекта оборудуют осушителями воздуха. Среди всех разновидностей вентиляционных система выделяют две наиболее распространенные:

• Приточно-вытяжная с рекуперацией тепла
• С разделением притока и оттока воздуха.

Приточно-вытяжная система вентиляции с рекуперацией тепла

Данный тип вытяжной системы работает в одном блоке. На этапе закупки всех необходимых материалов данная система требует больших расходов, но в процессе эксплуатации более экономна, чем проточная вентиляция. Преимущества использования:

• Не требует много места для монтажа. Все комплектующие располагаются в одном блоке, а потому занимают небольшую площадь, чем вентиляция с разделенными элементами. Оптимально  подходит для небольших по площади бассейнов и потому часто используется в частных домах.
• Во время работы установка имеет уменьшенное энергопотребление, благодаря наличию рекуператора. Этот прибор экономит до 50-70% энергии, так как приточный воздух нагревается за счет вытягиваемого газа, но не смешивается с ним. То есть температура в комнате держится на одном уровне за счет своего же резерва тепла. Благодаря этому необходимая мощность используемого мотора уменьшается в 2-2,5 раза.

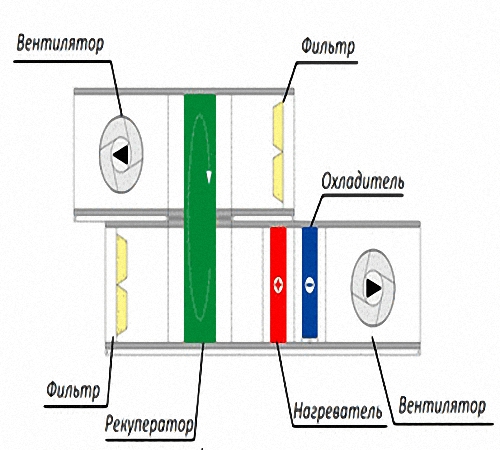

Система вентиляции бассейна приточно-вытяжного типа содержит такие элементы:

• Вентилятор приточно-вытяжной.
• Фильтр для очистки входящего воздуха.
• Двойной клапан, перекрывающий проход холодному воздуху во время выключения системы.
• Рекуператор тепла.
• Обогреватель входящего воздуха.

Приточно-вытяжная вентиляция бассейна с рекуператором тепла в некоторых случаях оснащается автоматизированным регулировщиком показателей количества водяных паров и температуры. Также в дополнение устанавливают устройства, распределяющие прогретый воздух в другие комнаты и осушитель воздуха.

Вентиляция с разделением притока и оттока воздуха

Данная система является раздельной, вход и выход воздуха производится разными системными элементами вентиляции.  Оборудование в данном случае стоит дешевле, чем для первого типа вентиляции, но в процессе эксплуатации она потребует больших расходов. Также раздельная вентиляция имеет довольно крупные габариты и не так удобна для использования в маленьких помещениях.

Проточная вентиляция бассейна характеризуется раздельной подачей свежего воздуха в помещение с одновременным удалением уже увлажнившегося воздуха наружу.  Оборудование данного типа вентиляции проходит на этапе общих строительных работ по возведению бассейна. Основной ее элемент – встроенный в вытяжные каналы вентилятор. Приток воздуха проводится с помощью следующего оборудования:

• Забирающее воздух устройство, оборудованное клапаном, который не пропускает в помещение холодный поток во время отключения системы.
• Очищающий поступающий воздух фильтр.
• Обогреватель поступающего воздуха.
• Вентилятор для закачки воздуха.
• Управляющий блок для поддержания температурного уровня и объема поступающего воздуха.

Автоматизирование вентиляции

Автоматизированная система осуществляет полный контроль над системой вентиляции, регулирует ее функции. Работа, которую выполняет автоматизированная система:

• Держит на заданном уровне влажность и температуру воздуха, а также производительность самой вентиляционной системы.
• В заданные промежутки времени включает или отключает отдельные структурные элементы системы или всю ее в целом.

• Уведомляет о возникающих аварийных ситуациях и неполадках системы.
• Прослеживает последовательность всех проходящих в системе операций.
• Обеспечивает защиту системы в целом и отдельных ее составляющих, предохраняет водные калориферы от замораживания в них влаги, падения напряжения и т.д.
• Осуществляет связь вентиляции с системой «умный дом».

Нормы параметров воздуха в бассейне

Вентиляционная система подбирается под определенные показатели, которые соблюдаются в комнате с бассейном. При создании безопасных и приятных условий в комнате выдерживаются следующие цифры:

• Влажность воздуха не более 65%.
• Температурное соотношение воздуха и воды не превышает 2оС в пользу воздуха.
• Температурный показатель воды держится до отметки 32оС.
• Выходящий из вентиляции поток газа не превышает скорость в 0,2 м/с, так как более высокие значения создают ощутимый кожей сквозняк.
• Нормированное значение воздухообмена составляет 80 м3/ч на одного находящегося в помещении человека. Но во время проектирования допускается использовать не эту цифру, а расчетное значение.

Нормы допускают разницу количества входящего и выходящего воздуха в размерах половины кратности воздухообмена бассейна. Здесь, однако, принимается во внимание скорость потока газа. При расчете проекта также учитывают количество децибел шума в комнате, его максимальный порог – 60 дБ. Естественная вентиляция не создает в бассейне описанные выше параметры, потому комната в обязательном порядке оборудуется механизированной системой вентиляции.

Нюансы разработки проекта вентиляции

При создании проекта вентилирующей конструкции любого типа учитывают функциональные характеристики самой конструкции, для обеспечения ею заданных условий, и негативные факторы, влияющие на структурные элементы конструкции. Одним из самых первых вредящих вещества является конденсат. Его скопление на поверхности вентиляционной шахты станет причиной коррозии и порчи оборудования. Чтобы избежать этого, шахту изолируют или применяют клапаны с электроподогревом. Также вентиляционную шахту дополняют поддоном для стекания собирающейся влаги.

В системе вентиляции бассейна любого типа и размера необходимо предусмотреть возможность работы в меньшей производительности, чтобы экономить энергию во время простоя бассейна. Соответственно, необходимо оборудование устройством повышенной мощности, чтобы вентиляция эффективно справлялась со своими функциями, когда в бассейне много людей. Данные дополнения не обязательны, но помогают экономить электроэнергию при круглосуточной работе, при этом эффективность работы системы не упадет. Особенно актуально это дополнение для частных домов, в которых оборудование используется гораздо реже, чем в бассейнах общественного пользования.

Самое важное правило при расчете проекта – учет площади помещения, расчет значений кратности воздухообмена и расхода воздуха, наличие функции нагрева комнаты. Приточно-вытяжная вентиляция бассейна является многофункциональной и решает все задачи. Она имеет различные структурные элементы – систему фильтрации, калорифер и вентилятор. Это обуславливает выполнение ею всех указанных функций. Вентиляция бассейна монтируется обособлено от основной домовой системы. Снижают испарение воды из бассейна с помощью зашторивания его на период простоя.

Как разработать проект вентиляции бассейна

Как уже было сказано выше, когда проектируется вентиляция бассейна, расчет ведется с учетом влажности воздуха 65%, но данное значение на практике зачастую снижается на 15-20%. Это происходит из-за тактильного ощущения повышенной влажности. Если вентиляционная система оборудована правильно и обеспечивает необходимый показатель влажности, все же замечается конденсат и дискомфорт. В результате функциональные характеристики вентиляции меняют, при этом описанные явления пропадают, но показатель влажности не соответствует заявленным нормам.

При расчете проекта учитывается расход воздуха. Специальные формулы и таблицы помогают определить необходимый воздухообмен при имеющемся температурном показателе и площади водного пространства бассейна.

Все показатели, которые учитывают при расчете:

• Общий размер водного пространства.

• Размер всех обходных дорожек.
• Размер всей комнаты.
• Средний температурный показатель воздуха вне помещения в зимний и летний период.
• Температура воды.
• Температура воздуха в самой комнате.
• Среднее количество посетителей бассейна.
• С учетом того, что потоки теплого воздуха стремятся вверх за счет меньшей массы, необходимо учитывать температурный показатель воздуха под потолком.

При самостоятельном расчете проекта вентиляции для бассейна проводят также такие вычисления:

• Учитывают поступление тепла от купающихся людей, внешнего солнечного воздействия, обходных дорожек, освещения, от самой воды.
• Учитывается поступление влаги от купающихся людей, водной поверхности, от обходных дорожек.
• Воздухообмен рассчитывается по влаге и общему теплу, учитывается нормативный воздухообмен.

По стандарту общества немецких инженеров воздухообмен рассчитывается в зависимости от площади водяной глади, ее температурного показателя, общей влажности

воздуха и функциональных особенностей бассейна. Для расчетов используется формула:

W= exFxPb-PL, кг/ч. Здесь:

• F – общий размер водяной поверхности бассейна, м2.
• Pb – показатель давления паров воды в насыщенном воздухе с учетом температурного показателя воды в бассейне, Бар.
• PL – показатель давления водяных паров при заданном температурном режиме и влажности, Бар.

Для ввода показателя давления в кПа учитывают, что 1 Бар = 98,1 кПа.

e в данной формуле – коэффициент испарения, кг(м2*час*Бар), определяет функциональные особенности бассейна. Для разных типов бассейнов он равен:

• Прикрытая пленкой водная гладь – 0,5.
• Неподвижная водная гладь – 5.
• Конструкция небольших размеров с небольшим количеством посетителей – 15.
• Конструкция общественного пользования со средним показателем активности пловцов – 20.
• Конструкция для мест активных развлечений и отдыха – 28.
• Конструкция, оборудованная водяными горками и с образованием волн – 35

В расчетах ориентируются на выделение влаги во время использования бассейна, это создает запас прочности всей системы. Для расчета воздухообмена в бассейне пользуются формулой: mL=GWXB-XN, кг/ч, это формула для вычисления массового расхода. Объемный расход определяют по формуле: L=GWrxXB-XN, кг/ч. Здесь:

• L – расход входящего воздуха объемный, м3/ч.
• mL – расход входящего воздуха массовый, кг/ч.
• GW – объем всей испаряющей влаги в помещении, г/ч.
• XN – содержание влаги снаружи помещения, г/кг.
• XB – содержание влаги внутри помещения, г/кг.
• r – показатель плотности воздуха при температурном режиме внутри помещения, кг/м3.

Показатель содержания влаги снаружи помещения имеет тенденцию меняться с изменением времен года. Это изменение зимой достигает 2-3 г/кг, летом – 11-12 г/кг. Практикующие специалисты ориентируются на показатель 9 г/кг, потому как сезонное изменение данного показателя по времени не продолжительно. Что касается величины XB, то она принимается чуть больше расчетной, так как в летний сезон количество появляющегося конденсата незначительно.

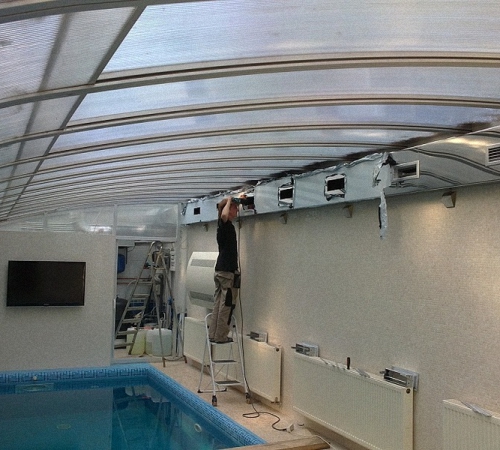

В процессе монтажа вентиляции все воздуховоды тщательно герметизируют и теплоизолируют. Поток воздуха не направляют на поверхность воды. Небольшую систему вентиляции устанавливают между капитальным и подвесным потолком. Если в помещении установлена вентилирующая система, то использование в нем кондиционера не рекомендовано.

strport.ru

видео-инструкция по монтажу своими руками, проектирование, расчет, проект, схема, вентиляционные установки, фото и цена

Бассейны относятся к разряду объектов, в которых правильная вентиляция играет важнейшую, если не определяющую роль. В отсутствие надлежащего воздухообмена атмосфера в помещении очень быстро перестанет отвечать требованиям СанПиН и СНиП, которые обязательны к исполнению.

Мы расскажем об основных особенностях проектирования и требованиях к вентиляционным системам частных бассейнов.

Правильная вентиляция бассейна в коттедже – важнейшее условие его нормальной эксплуатации.

Вентиляционная система бассейна

Назначение

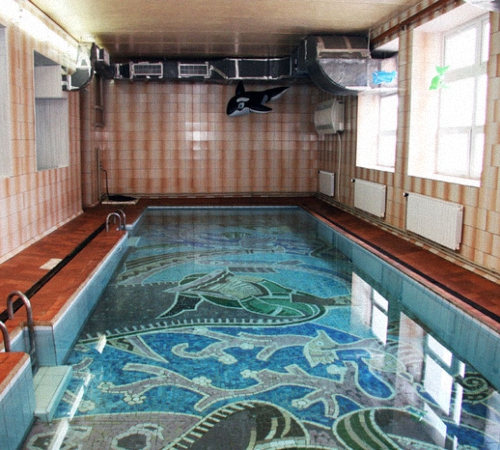

На фото можно увидеть воздуховоды, расположенные над водой под потолком.

Вентиляционные установки для бассейнов и система в целом имеют ряд особенностей и отличий от аналогичных систем общего назначения (читайте также статью «Вентиляция в сауне: выбор подходящего варианта и особенности устройства своими силами»).

Если основная задача при кондиционировании в жилых и хозяйственных помещениях – это обеспечение достаточного притока кислорода со свежим воздухом, то в случае бассейна эта задача решается попутно; основное же назначение – это обеспечение заданной влажности воздуха в условиях интенсивного испарения влаги с поверхности зеркала воды.

При слабой аэрации в помещении сразу наблюдается туман – это пары, поднимающиеся с поверхности воды.

При этом надо понимать, что снизить интенсивность испарения ниже определенных значений невозможно, так как кроме требований по влажности воздуха существуют жесткие рамки температурных режимов воды и воздуха, регламентированные нормативными документами.

Чем больше площадь бассейна, тем выше интенсивность образования пара.

Чтобы понять, насколько важна роль грамотно организованной аэрации, достаточно рассмотреть последствия её отсутствия:

• В отсутствие приточно-вытяжных потоков воздуха относительная влажность резко возрастет, при этом основная часть пара скопится над водой, и пловец сразу почувствует неприятную духоту, нехватку кислорода и прочие нежелательные симптомы, делающие дальнейшие водные процедуры не только дискомфортными, но и опасными;
• Возрастающая влажность воздуха и его температура приведут к тому, что ограждающие конструкции и прочие элементы сооружения станут холоднее точки росы, и на их поверхности начнется обильное выпадение конденсата. Этот эффект известен под названием «плачущие стены»;
• В результате уже через несколько часов проводить занятия и процедуры в воде станет опасно. Через некоторое время нахождение в самом помещении ванны бассейна превратится в нечто вроде посещения бани;
• Из-за обилия конденсата детали конструкций сооружения начнут коррозировать и разрушаться, а стекающая со стен влага будет образовывать лужи на полу. Это приведет к еще большему испарению и лавинообразному повышению влажности воздуха, превратив помещение в парилку.

Эффект «плачущих стен» вы можете наблюдать на окнах во время резких похолоданий.

Важно! Вентиляционная система помещения с ванной должна решать две задачи: обеспечение нужной влажности воздуха – это в первую очередь, и обеспечение притока кислорода – это попутно.

Особенности

Собственный бассейн – это не только польза и удовольствие, но и ответственность.

Вентиляция в бассейне частного дома имеет ряд характерных особенностей, которые важно знать и понимать.

Эти особенности продиктованы не только наличием открытого зеркала воды большой площади, но и многими другими факторами, такими как:

• конструкция сооружения;
• требования к температурным параметрам;
• санитарно-гигиенические;
• медицинские требования.

В первую очередь следует учитывать повышенное содержание влаги в удаляемом воздухе, что приводит к обилию конденсата в воздуховодах, вентиляционных шахтах и каналах. Это значит, что каналы и шахты должны быть оборудованы специальными поддонами для сбора воды и ее удаления. При этом необходимо обеспечить беспрепятственный и удобный доступ обслуживающего персонала к поддонам и клапанам.

Инструкция требует обеспечить приемлемые условия доступа к воздуховодам и каналам.

Кроме того, меняется сам порядок организации вентиляционных потоков и местоположение входных и выходных проемов.

Схема вентиляции в бассейне отличается от таковой в обычном помещении, особенно в таких пунктах:

• Так как основная задача – удаление максимального количества влаги, то следует помнить, что влажный воздух легче сухого, а потому скапливается под потолком. Следовательно, вытяжные отверстия должны располагаться именно там;
• Слишком интенсивное движение воздуха над водой и около ванны приведет к тому, что намокший и раздетый человек начнет мерзнуть и почувствует дискомфорт. С другой стороны, отсутствие или слабость этих потоков приведет к накоплению паров непосредственно над водой, что приведет к неприятной духоте;
• Подаваемый в помещение воздух должен подогреваться во избежание холодных сквозняков в зимнее время и падения температуры в помещении. Также холодные потоки чреваты возникновением простудных проявлений у купающихся.

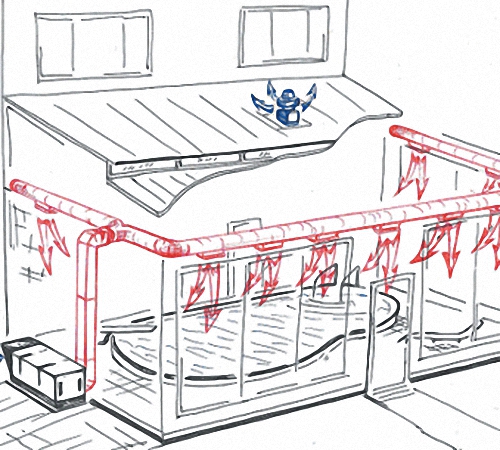

Схема движения воздушных потоков.

Важно! В отличие от обычных систем, вентиляционная система бассейна имеет своеобразную схему расположения продухов: подача внизу, вытяжка – под потолком.

Другая особенность – это существенные отличия (практически двукратные) во влажности поступающего воздуха в зависимости от погодных условий на улице и времени года. Это приводит к тому, что расчет вентиляции бассейна должен производиться с учетом различных режимов интенсивности.

Управление режимами работы оборудования осуществляется с помощью автоматических систем.

Для обеспечения нормальной работы системы обычно используют термодатчики в точках забора воздуха с улицы, которые управляют включением дополнительных вытяжных установок.

Нормативные требования

При деревянной отделке к отведению влаги следует относиться особенно серьезно.

В соответствии с нормами, принятыми в РФ, проектирование вентиляции бассейна осуществляется на основании таких вводных данных:

1. Температура воды принимается равной 30 – 32 °С, тогда как по европейским нормам эта температура составляет 28 °С;
2. Температура воздуха должна превышать температуру воды на 1 – 2 °С. По стандартам ЕС разница составляет 2 – 4 °С, но не выше 34 °С;
3. Допустимый максимум по относительной влажности воздуха составляет 65 %, но для частных сооружений принято снижать этот показатель до 45 – 50 %, так как даже многократное снижение относительной влажности не вызывает дискомфорт у человека, чего не скажешь о ее повышении;
4. Интенсивность газообмена принято определять путем расчетов, но она не должна падать ниже 80 кубометров в час на одного взрослого человека;
5. Скорость ветра (движения вентиляционного потока) в районе ванны не должна превышать 0.2 м/с;
6. Для предупреждения образования застойных зон воздухообмен в помещениях с ваннами бассейнов должен осуществляться с не более чем полукратным преобладанием вытяжки над притоком;
7. Вентиляционная система – приточно-вытяжная, принудительная, с механическим побуждением. Кроме того, она должна быть самостоятельной, то есть не связанной с общей системой аэрации коттеджа, и автономной;
8. Вентиляционные установки следует подбирать с учетом возможности их работы как минимум в двух режимах: в нерабочий период включены предназначенные для этого режима самостоятельные вытяжные и приточные агрегаты, а во время рабочего дня и процедур к ним присоединяются дополнительные установки, которые совместно с первыми способны обеспечить необходимый газообмен;
9. Значение внутреннего сечения шахт и каналов определяется расчетным путем на основании значений ветрового и гравитационного давления и напора, создаваемого приточной частью.

Для экономии энергии подогрев поступающего газа осуществляют с помощью рекуперации.

Важно! Из анализа нормативных требований можно сделать вывод, что рамки поставлены достаточно жесткие, поэтому единственный способ обеспечения необходимого уровня влажности – это интенсивный газообмен и осушение.

Осушение осуществляется с помощью конденсационных осушителей, где поток воздуха пропускают через систему холодных поверхностей, на которых конденсируется влага. Это высокотехнологичные установки, которые способны полностью решить проблему влажности, однако их цена очень высока.

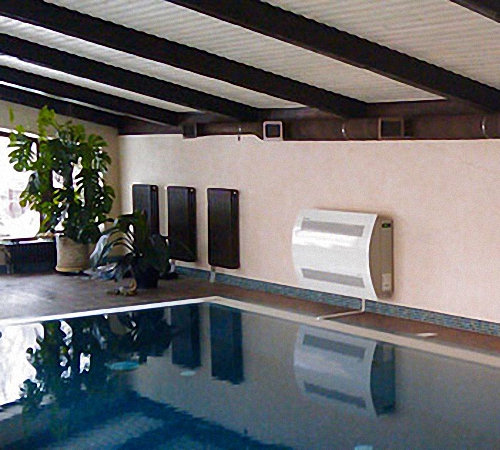

Настенный осушитель воздуха в частном бассейне.

Как правило, осушители применяют совместно с приточно-вытяжной системой. Гигростаты управляют включением двух-трех машин в случае необходимости, когда, например, в летнюю жару вентиляция не справляется со своей задачей и влажность возрастает выше установленного предела.

Советы начинающим проектировщикам

Напоследок мы хотим дать несколько кратких рекомендаций тем, кто собирается составлять проект вентиляции бассейна и строить систему своими руками.

Площадь бассейна (зеркала воды) обычно находится в пределах 18 – 50 квадратных метров. Вокруг бассейна должны быть обходные дорожки шириной от 1 до 3 метров.

Оставляйте обходные дорожки.

Высота помещения должна составлять от 4 до 6 метров, при этом желательна большая площадь остекления (до 60 %), а по периметру этого остекления должно проходить водяное отопление.

Частные сооружения проектируют исходя из их кратковременного и эпизодического использования, при этом количество одновременно купающихся людей принимают как 1 – 3 человека.

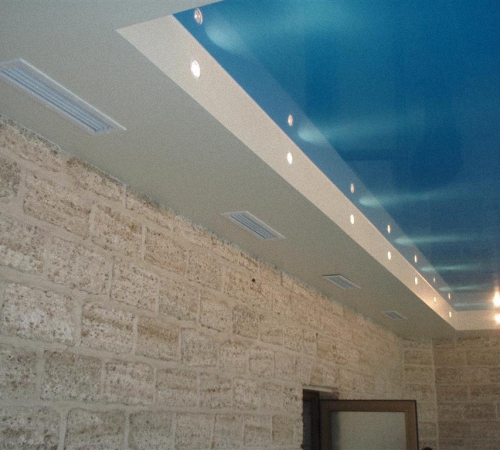

Вентиляционные решетки лучше делать максимальной площади, чтобы обеспечить нужные значения скорости воздушных потоков. При этом желательно стремиться к осуществлению принципа вытеснительной вентиляции.

Общая площадь приточных решеток должна быть достаточно большой.

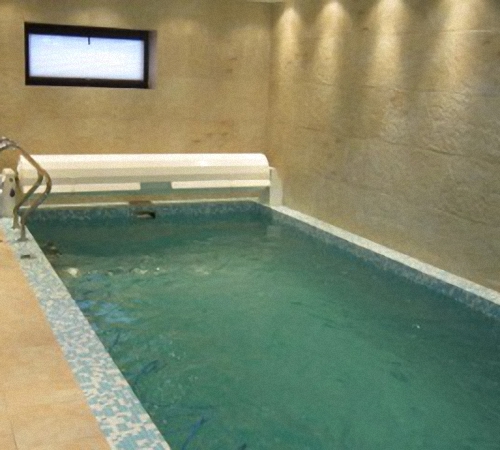

По возможности желательно применять систему зашторивания водной глади на время, когда сооружение не эксплуатируется. При маленьком объеме и площади помещения приточные решетки лучше не располагать на полу или стенах, расположенных вблизи ванны.

 Вывод

Вентиляция бассейна имеет ряд уникальных особенностей. Она проектируется по своим нормам и правилам на основании требований СанПиН и СНиП (см.также статью «Вентиляция в парилке – предназначение и особенности обустройства»).

Для наглядности обозрение такой системы показано в видео в этой статье.

gidroguru.com

оптимальные значения микроклимата, особенности проектирования

Решаясь на строительство бассейна, необходимо учитывать все факторы, влияющие на комфортное пребывание в помещении. Чтобы правильно рассчитать вентиляционные системы бассейна, вам потребуется изучить всё оборудование и сооружения в комплексе. А именно: площадь зеркала, расположение водоподготовительных систем, дверные и оконные проёмы, вид чаши (скиммерная, переливная и др.), конструкция помещения (дерево, бетон, кирпич), наличие примыкающих помещений (баня, сауна, хаммам и др.), наличие подвального помещения для подачи приточного подпора, наличие осушительной системы и т. д.

Грамотный расчёт системы вентиляции, установка необходимого оборудования, настройка его функционирования, является важным фактором, влияющим на создание комфортного микроклимата в помещении. Отсутствие внимания к этим деталям приводит к неприятным последствиям.

Пример водоподготовки переливного бассейна

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

Температура и влажность воздуха для бассейна

Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

• Вода в бассейне в пределах 24–28 °С.
• Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
• Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают. Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации

Тип бассейна	Пустой	С купающимися
Обычный или скиммерный бассейн	10-20 грамм/м²/час	130-270 грамм/м²/час

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при рекуперации воздуха).

Пример расчёта испарений воды из бассейна в сутки

Исходные данные:

• Размер зеркала 4,2 × 14 м.
• температура воздуха в помещении +28 °C;
• температура воды в бассейне +26 °C;
• относительная влажность 60%.

Расчёт:

1. Площадь поверхности бассейна 58,8 м².
2. Бассейн используется для купания 1,5 часа в день.
3. Испарение воды во время купания составит 270 грамм/м²/час х 58,8 м² х 1,5 часа = 23 814 грамм.
4. Испарение в состоянии покоя в остальные 22,5 часа составит 20 грамм/м²/ч х 58,8 м² х 22,5 часа = 26 460 грамм.
5. Итого в сутки: 23 814 грамм + 26 460 грамм /1 000 = 50,28 килограмма воды в сутки.

Правила проектирования вентиляции

Вентиляционная система, установленная в бассейне, должна быть автономной, и не зависящей от вентиляции остальной части дома. Если вентиляция дома должна обеспечивать приток свежего воздуха и удаление отработанных воздушных масс, то вентиляция бассейнов, помимо этих функций, должна поддерживать относительную влажность атмосферы в пределах установленных норм.

Правила проектирования вентиляции

Вентиляционная система, установленная в бассейне, должна быть автономной, и не зависящей от вентиляции остальной части дома. Если вентиляция дома должна обеспечивать приток свежего воздуха и удаление отработанных воздушных масс, то вентиляция бассейнов, помимо этих функций, должна поддерживать относительную влажность атмосферы в пределах установленных норм.

Классический вариант вентилирования бассейна в частном доме малого зеркала

При строительстве бассейна проект разрабатывается индивидуально. Основным требованием является обеспечение безопасности и комфортного пребывания людей внутри помещения.

Чтобы вентиляционные установки для бассейнов работали эффективно, необходимо проектировать их установку с учётом:

• Размеров помещения.
• Количества людей, пользующихся бассейном.
• Площади водной поверхности бассейна.
• Требований уровня температуры воздуха и воды.
• Скорости испарения воды, которая зависит от её температуры. Чем теплее вода, тем быстрее она испаряется.

С учётом данных параметров производится выбор соответствующей мощности приточно-вытяжной вентиляции для бассейна. Если оборудование будет выбрано неправильно, это приведёт к нарушению баланса влажности воздуха и температуры. Это будет способствовать оседанию конденсата и созданию неблагоприятной атмосферы для здоровья человека.

Схема вентиляции бассейна

Расчёт вентиляции в бассейне ведётся с учётом двух особенностей:

1. Нагретые влажные воздушные потоки устремляются кверху.
2. На всех прохладных и влажных поверхностях оседает конденсат.

Оборудование для вентиляции устанавливается любым удобным образом: на стенах, сверху бассейна, под его чашей или вокруг неё. Часто приточная вентиляция располагается вокруг бассейна или с двух сторон, чтобы отработанный воздух быстрее поднимался к вытяжке.

Вытяжная установка должна работать так, чтобы объем удаляемого ею воздуха был равен объёму приточных воздушных масс. Благодаря такому функционированию не будут возникать сквозняки, нарушающие комфортный микроклимат. Приточную вентиляцию рекомендуется устанавливать под окнами, воздух подаётся с цокольного помещения, через щелевые напольные решётки. Такое размещение вентканалов позволит предотвратить образование конденсата на стёклах. Вытяжные вентканалы монтируются посередине зеркала под потолком где собирается влага и тепло, не приближаясь к притоку, чтобы рециркуляция воздушных масс была более эффективной.

Пример проекта вентиляции бассейна

Расчёт вентиляции

Чтобы спроектировать правильную вентиляционную систему, профессионалы рекомендуют разделить процесс установки на несколько этапов:

1. Подбор оборудования и материалов для монтажа вентиляционной системы. На этом же этапе следует определиться с выбором хорошего специалиста, который будет выполнять работы.
2. Создание рабочего проекта, проектирование схемы для монтажа с устройством необходимых технологических отверстий.
3. Создание исполнительной документации, включающей чертежи, инструкции для установленного оборудования.

Определение производительности вентиляции и мощности нагревателя воздуха в зависимости от площади поверхности бассейна

Можно привести пример расчёта вентиляции бассейна:

• За исходные данные берутся значения температуры рабочей зоны помещения, воды в чаше бассейна, уровень влажности, площадь чаши, а также среднесуточные показатели температуры и влажности воздуха.
• Производится расчёт воздухообмена на количество человек, которые пользуются помещением. Кратность воздухообмена рассчитывается по формуле: интенсивность испарения делится на удельную плотность воздуха, которая умножается на разницу показателей влажности воздуха снаружи и внутри помещения. Для 1 человека норма воздухообмена составляет 80 м³/ч, следовательно, для 10 пользователей этот показатель будет составлять 800 м³/ч.
• Определяется расход приточного воздуха для поддержания оптимального уровня влажности (например, в исходных данных он равен 60%). Он сравнивается с нормой воздухообмена, представленной выше. Из этих значений выбирается большее.
• Определяется уровень поступления и потери тепла. Поступление тепла происходит от освещения, находящихся внутри помещения пловцов, прилагаемых помещений (баня, сауна, хамам), плотности обходных дорожек, дверных и оконных проёмов. Теплопотери происходят при нагревании водоёма.
• Затем рассчитывается количество испарений с поверхности водоёма. Определяется коэффициент испарения.

Рассчитав все показатели, можно сделать вывод, насколько градусов следует охладить или нагреть поступающий воздух, чтобы соблюдался баланс с температурой внутри помещения.

Оптимальный уровень влажности

Комфортный уровень влажности воздуха в бассейне не должен превышать 65%. Чтобы понизить влажность до оптимального уровня, можно использовать осушающую установку, приточно-вытяжную вентиляцию, или и то, и другое вместе. Для осушения воздуха используют два метода: конденсацию и ассимиляцию:

1. Конденсация представляет собой метод, при котором воздух пропускается через осушитель, где его температура достигает точки росы. После конденсации влаги воздух прогревается и возвращается в помещение. При этом необходима теплоизоляция всех воздуховодов для предотвращения стекания конденсата внутри помещения. Часто вентиляция бассейна в коттедже с такой установкой оснащена гигростатом, запускающим компрессор тогда, когда влажность достигает определённого уровня. Когда влажность понизится, компрессор автоматически отключается. Вентилятор при этом продолжает работать. Конденсационные осушители бывают трёх видов: настенными, скрытыми, стационарными. Для последнего типа требуется отдельное помещение или встраиваются в приточно-вытяжную систему.
2. Работа приточно-вытяжных устройств по принципу ассимиляции основана на свойстве воздуха вбирать водяные пары. Преимущество метода ассимиляции состоит в эффективном очищении воздуха, но есть два недостатка. Первый связан с зависимостью от погоды: при высоком уровне влажности атмосферы воздух, попадая в помещение бассейна, не впитывает в себя влагу. Второй недостаток заключается в том, что приточный воздух необходимо нагревать.

Интенсивность испарения воды с поверхности бассейна (литров/квадратный метр в час)

Оптимальным вариантом для поддержания необходимого уровня влажности помещения бассейна, специалисты считают комбинированный метод осушения с использованием принудительной установки и осушителя. Однако, этот метод эффективен только для малых объёмов чаши, и требует тщательного расчёта, иначе могут возникнуть проблемы с решением вопроса (отказ техники, неопытное подключение системы и др.).

Способы поддержания оптимальной температуры воздуха

Температура воздуха в бассейне должна быть выше атмосферной. Часто для этого используются системы отопления: приточный воздух нагревается до температуры, которая поддерживается отопительной системой с применением соответствующих датчиков, что ведёт к удорожанию проекта. Этот способ лучше применять как дополнительный к основной отопительной системе. Наиболее эффективным способом поддержания оптимальной температуры воздуха в бассейне является приточно-вытяжная система с рекуператором тепла. Он отбирает тепло у вытяжного воздуха (35–40%) и отдаёт его холодному приточному воздуху через отфильтрованные системы. При этом необходимо помнить, что тепла возвратного воздуха недостаточно, и в любом случае необходимо установить дополнительный подогрев (электронагреватель, водяной калорифер).

Подведя итоги, следует отметить: для создания благоприятного микроклимата внутри помещения бассейна необходимо совершить сложный процесс расчётов, проектирования, установки систем вентиляции. Но на эффективность работы вентиляционной системы влияет множество факторов, между которыми должен соблюдаться определённый баланс, соответствующий нормам воздухообмена, оптимального уровня влажности, температуры воздуха.

Этот процесс требует профессионального подхода к системе вентилирования помещений с бассейном:

• Кратность приточно-вытяжной вентиляции рассчитывается исходя из конкретных индивидуальных условий.
• Осушитель воздуха подбирается по параметрам, указанным выше.
• Обязательно присутствие специалиста.

ventinginfo.ru

Вентиляция бассейна в частном доме, в чем ее особенности и что на нее влияет

Вентиляция бассейна в частном доме – это ключевой элемент в создании и поддержании комфортного микроклимата. Помещение, в котором планируется установить бассейн, считается специализированным, и требует особого подхода к оборудованию в ней вентиляционной системы. Это крайне необходимо, прежде всего, в связи с повышенной влажностью воздуха, которая, при неудовлетворительной вентиляции может спровоцировать образование плесени, коррозийных изменений строительных и отделочных материалов, а также проявление неприятного запаха.

Отсутствие вентиляции — норма или проблема

Если в бассейне нет вентиляции, то через некоторое время хозяин и окружающие, находясь там, станут замечать некоторое ухудшение самочувствия. Казалось бы, все должно быть наоборот, но головная боль, головокружение, а позже, аллергические реакции и приступы удушья — это возможные последствия воздействия на организм повышенной влажности, отсутствия притока свежего воздуха и воздействия на дыхательную систему человека растущих грибков и плесени.

Но это еще не все. Повышенная влажность и разница температур воздуха и различных поверхностей, неизбежно приводит к появлению конденсата. Сам по себе он не страшен, но когда он длительное время попадает в микротрещины строительных и отделочных материалов, то постепенно приводит к их разрушению. Это касается не только облицовки. Конденсат воздействует на перекрытия и опорные сооружения. Только на одну секунду представьте себе последствия их разрушения. На этом ресурсе вы всегда сможете узнать какой должна быть правильная вентиляция для собственного дома.

Как решается проблема повышенной влажности в помещениях с бассейном

Помещение оборудуется приточно-вытяжной системой вентиляции, преимущественно канального типа. Расчет воздухообмена в бассейнах производится с учетом нормативных требований и рекомендаций по проектированию бассейнов в коттеджах (СНиП).

Основные требования гласят:

• Приточно-вытяжная система вентиляции в бассейнах должна быть автономной, т. е. не связанной с жилой частью дома.
• Объем втягиваемого воздуха должен быть в 5 раз больше чем приток свежего.

Кроме того, в систему вентиляции помещений с бассейном, как правило, встраивается подогреватель и осушитель воздуха. Только в совокупности с системами отоплении и кондиционирования, такое помещение можно считать безопасным для здоровья, с комфортным микроклиматом, чтобы заниматься спортом и активным отдыхом.

• Температура воды в нем по Российским стандартам должна быть в пределах 30 -32 град. Европейские нормы несколько ниже: 28 град.
• Температура воздуха в помещении с бассейном должна быть на 1 – 4 град выше, чем температура воды.
• Российские нормы регламентируют максимальную влажность в этом помещении 64%, но как показала практика, для комфортного самочувствия влажность воздуха не должна превышать 45-55%.
• Отсутствие в частном доме с бассейном сквозняков и наличие хорошего воздухообмена.

Сооружение вентиляции для дома с бассейном – это сложный процесс, с большим количеством точных расчетов по каждому параметру в отдельности. Для этого нужно знать, сколько влаги испаряет бассейн за конкретный промежуток времени, чтобы исходя из полученных данных, определить необходимый объем приточного воздуха. Если кроме бассейна вам необходимо произвести расчет вентиляции и жилого помещения, рекомендуем обратиться к статье по расчету приточно-вытяжной вентиляции для бытовых условий.

Расчет количества испаряемой влаги

Если произвести расчет количества влаги, которое попадает в окружающий воздух за 1 час, то можно определить объем приточного воздуха и требуемую мощность осушителя для конкретного помещения. Это можно сделать способам расчета разницы давлений, умноженных на коэффициент интенсивности испарения. Но этот метод довольно сложный и требующий незаурядных познаний в физике.

Мы не будем вам забивать голову сложно-произносимыми терминами, которые используются в расчетах. Самое главное, что нужно знать, это: планируемую температуру воды и воздуха в помещении, и коэффициент его использования. Это та изменяющаяся величина, от которой напрямую зависит количество влаги испаряемой бассейном. Остальные данные вы можете найти в специальных таблицах.

Вентиляция в бассейне — пример расчета. Закрытый бассейн в частном доме, как правило, будет иметь этот коэффициент равным 0,5 – 1, в то время как в бассейне аквапарка, с активно купающимися на протяжении дня людьми, коэффициент уже составит 25-30. Чем больше площадь воды, тем интенсивнее испарение. А наличие волны, от активно купающихся людей увеличивает площадь соприкосновения воды с воздухом.

Но не стоит сильно переживать о таких сложностях. Основываясь на многолетнем опыте многих компаний по проектированию вентиляции, мы можем авторитетно заявить, что для большинства бассейнов в частных домах эта цифра варьируется в пределах 200 – 300 г/м.кв, при условии нормативных температур воздуха и воды, а также влажности в помещении. Теперь все просто: Зная эту величину, ее умножают на площадь бассейна. В итоге мы имеем первую часть данных для сооружения эффективной вентиляции.

Но не нужно забывать и о мощности приточного воздуха, который необходим для поддержания комфортного уровня влажности в помещении. Для того чтобы получить данные по притоку, нужно знать несколько параметров:

1. Количество испаряемой влаги в помещении.
2. Содержание влаги в воздухе (на улице).
3. Удельную плотность воздуха при планируемой температуре в помещении бассейна.

Но с влажностью может быть проблема, так как она меняется в зависимости от времени года и погодных условий. Большинство компаний, занимающихся подобными расчетами, используют для этого среднее значение содержания влаги в окружающем воздухе 9г/кг. Дальше все рассчитывается по формуле: количество испаряемой влаги бассейном делится на разность содержания воды в воздухе помещения и улицы, и умножается на плотность воздуха. Полученная цифра и будет ключевой при подборе мощности оборудования и сооружении вентиляции в частном доме с бассейном.

Вентиляция в бассейне, расчет которой мы вам продемонстрировали, будет максимально эффективной, если получением и анализом данных займутся профессионалы. Поверьте, мы это рассказали исключительно для того, чтобы вы понимали, как это все происходит, и за что берут деньги компании, которые занимаются проектированием систем вентиляции. На самом деле, они используют еще около десятка различных данных, довольно сложное оборудование и дорогостоящее программное обеспечение, благодаря которому и получается максимально точный результат.

Самостоятельное обустройство бассейна приточно-вытяжным оборудованием

Если вы все же решили заняться обустройством вентиляции для бассейна своими руками, то вам нужно знать несколько основных правил воздухообмена в этих помещениях:

• Вытяжки лучше всего размещать в верхней части помещения, так как влажный и теплый воздух поднимается вверх.
• Используйте достаточно большие вентиляционные решетки для обеспечения хорошей скорости рециркулируемого воздуха.
• Вентиляционные приточные решетки не располагайте в нижней части бассейна. Такое размещение может вызвать у вас дискомфорт.

Кроме того, обустраивая вентиляцию для бассейна в коттедже, необходимо разобраться с ее составляющими. Прежде всего, это приточно-вытяжной вентилятор, нужной для вашего помещения мощности. Также вам потребуются: определенное количество коробов нужного сечения для отвода и притока воздуха, фильтр очистки от механических примесей. Для качественной работы вентиляционной системы вам понадобится двойной приточный клапан и такой прибор, как «рекуператор», который поможет вам наиболее эффективно использовать тепловую энергию.

И напоследок: Если вы прислушались к нашим советам и все же отдали свое предпочтение канальным приточно-вытяжным устройствам, то обратите внимание на установки, выпускаемые под брендами Calorex и Dantherm. Это компании, которые производят наиболее современные устройства приточно-вытяжной вентиляции со встроенным тепловым рекуператором, для бассейнов любой площади.

И помните, что грамотно спроектированная вентиляция убережет вас от множества проблем со здоровьем, больших затрат на электроэнергию, и даст возможность полноценного активного отдыха в собственном бассейне долгие годы. Обращайтесь к специалистам!

ventilationpro.ru

Вентиляция в бассейне - виды, задачи и установка

Бассейн – специфическое помещение. В нем постоянно происходит испарение влаги из воздуха и воды. Как следствие, это приводит к повышенному уровню влажности. Правильно организованная вентиляция бассейна позволит контролировать влажность и обеспечит приток кислорода, убережет помещение от плесени и коррозии. Посетители будут чувствовать себя комфортно, исключится риск обмороков и головокружения.

В чем необходимость вентиляции

Если пренебречь установкой вентиляции, бассейн быстро придет в негодность. Как правило, площадь зеркала воды в бассейнах достаточно большая, около 10-20 м в длину. Влага испаряется непрерывно и оседает всюду. Это касается не только пола, стен и потолка, но также электроприборов и металлических деталей. Если не позаботиться об установке вентиляции, действие конденсата пагубно скажется на материалах.

Чем чреват отказ от воздухообмена:

• Распространение грибка по стенам.
• Коррозия металлов.
• Порча осветительных приборов.
• Порча стекла (особенно при большой площади остекления).
• Вздутие оштукатуренных поверхностей.
• Риск удара током из-за увеличения проводимости изоляционных материалов.
• Потускнение окрашенных материалов.

Следует иметь в виду, что высокий уровень влажности и отсутствие притока свежего воздуха негативно отражаются на здоровье людей. Среди наиболее частых побочных эффектов следует выделить:

• Головокружение.
• Обморочное состояние.
• Тошноту.
• Затруднение дыхания.
• Зрительные галлюцинации.

Также заметим, что такая среда – рай для размножения инфекционных бактерий. Кроме того, возрастает риск развития аллергических реакций.

При монтаже вентиляции все перечисленные проблемы решаются. Выравнивается микроклимат, посетители чувствуют себя комфортно, а здание бассейна не разрушается изнутри.

Задачи вентиляции

Основными задачами стоит назвать регулировку уровня влажности и организацию притока свежего воздуха. Также устройство вентиляционных систем позволяет избежать появления затхлых запахов и развития инфекционных бактерий. Вентиляция сохраняет здоровье посетителей и продлевает срок службы оборудования, электроприборов и осветительных ламп, задействованных в помещении.

Особенности устройства вентиляции в бассейнах

Необходимо помнить о нормах параметров воздуха и воды. Они перечислены ниже:

• 2° C – именно настолько должны отличаться температуры воды и воздуха. В противном случае испарение будет слишком интенсивным. Например, если температура в зале равняется 30° тепла, то вода не должна превышать 28° C. Также надо учитывать температуру наружного воздуха, если он примешивается.
• 45-55 % – предел показаний влажного воздуха. Минимальный показатель актуален для зимнего времени, а максимальный – для летнего сезона.
• 20 см/с – такова оптимальная скорость движения воздуха.
• 0,1 мл/м³ – требования по уровню содержания хлора в воздушном пространстве.

При соблюдении перечисленных условий удастся организовать эффективную систему вентиляции бассейнов.

Как снизить уровень влажности в помещении с бассейном

Владельцы частных или же общественных бассейнов применяют один из трех способов снижения влажности в помещении. Существуют следующие варианты:

• Конденсация.
• Ассимиляция.
• Смешанный метод.

Полностью избежать испарения воды из бассейна и оседания конденсата на поверхностях невозможно. Но зная особенности каждого метода, можно понизить нежелательный уровень влажности.

Способ конденсации влаги

Такие вентиляционные установки для малых бассейнов чаще всего применяются в частных коттеджах. Суть метода заключается в том, что на осушитель идет основная нагрузка и работа. Воздух проходит через него. Влага превращается в конденсат, а воздух нагревается до необходимой температуры. Затем он возвращается в зал. Особенность метода в том, что воздушные массы в помещении смешиваются с наружным воздухом.

У способа конденсации есть ряд минусов:

• Большая затрата электроэнергии.
• Недостаточное количество свежего воздуха.
• Повышение температуры в зале.

Из преимуществ следует отметить простоту установки и высокую эффективность для небольших частных бассейнов.

Виды конденсационных осушителей

Как было сказано выше, метод конденсации подразумевает использование осушителей. Они бывают разных видов:

• Настенные – устанавливаются на стены, причем даже на стены с готовой отделкой.
• Настенные скрытые – монтаж оборудования возможен только на этапе проектирования здания, поскольку аппаратура скрывается в соседней комнате, которую предварительно нужно подготовить.
• Стационарные – подходят для обслуживания масштабных бассейнов, например, в спортивном комплексе. Отличаются повышенной мощностью.

Выбор осушителя основывается на размерах помещения и площади резервуара.

Способ ассимиляции

Ассимиляция – доступный бюджетный способ вентиляции, который позволяет существенно сэкономить. Запускается двойная система вентиляции, которая работает синхронно. Для большей эффективности потребуется установка осушителя.

Минусы:

• Зависимость от погодных условий.
• Необходимость нагрева приточного воздуха.
• Большая затрата электрической энергии зимой.

Из плюсов стоит отметить удаление неприятных запахов и удобное управление системой воздухообмена.

Комбинированный (смешанный) метод

Комбинированный метод выбирают для бассейнов с большой посещаемостью и площадью водного пространства как минимум в 50 м². Использовать его для частных домов нет смысла. Системы вентиляции и осушения могут быть либо независимыми друг от друга, либо объединяться в общую систему. Смешанный метод отличается дороговизной установки, но бюджетным обслуживанием. Одинаково эффективно работает и в теплый, и в холодный период.

Варианты схем вентиляции для бассейна

Для того чтобы создать оптимальный микроклимат в бассейне, необходимо организовать подходящую схему и режим вентиляции. Владельцы могут выбрать систему с:

• Приточной установкой.
• Вытяжным вентилятором.
• Осушителем воздуха, который работает автономно.

Однако чаще всего выбор падает на режим самостоятельной приточно-вытяжной вентиляции с рекуперацией. Она состоит из:

• Приточного и вытяжного вентилятора.
• Рекуператора с байпасом.
• Фильтра притока.
• Фильтра вытяжки.
• Электронагревателя.
• Блока управления.
• Поддона для сбора конденсата.

В задачи такой важной детали, как рекуператор, входит снижение теплопотерь.

Плюсы приточно-вытяжной схемы

Владельцы бассейнов выбирают приточно-вытяжную систему из-за ее многочисленных плюсов.

Основные преимущества:

• Простая корректировка рабочих параметров.
• Управление осуществляется с обычного пульта.
• Возможность вывода показателей на монитор компьютера.
• Нет нужды покупать дополнительное оборудование для вентиляции бассейнов зимой или летом.
• Экономия электрической энергии благодаря работе рекуператора.

Используя приточно-вытяжную систему, получается легко регулировать влажность воздуха и настраивать подходящий микроклимат.

Установка вентиляции в закрытом бассейне

Установка вентиляции в закрытом бассейне требует соблюдения некоторых правил. В частности, нужно провести подготовку: расчеты воздухообмена, относительную влажность внутренней температуры, время среднего влаговыделения и другие параметры:

• Замерить площадь зала, в котором будет оснащен бассейн.
• Рассчитать необходимую порцию воздуха на человека.
• Проанализировать допустимое количество людей, то есть рассчитать вместимость бассейна.
• Определить оптимальную температуру в помещении.
• Замерить показатели давления.

Также надо позаботиться о самочувствии будущих посетителей. Комфорт будет обеспечен при таких параметрах:

• 45-65 % – значения относительной влажности;
• 2° C – максимальная разница между температурами воды и воздуха.

Кроме того, нельзя допускать образования сквозняков и сильного движения воздушных масс. При игнорировании данного дополнения посетители будут переохлаждаться, что приведет к простудным заболеваниям.

В каких случаях необходимо установить климатические комплексы

Климатические комплексы – это крупногабаритное оборудование, предназначенное для поддержания оптимального микроклимата на протяжении всего года, то есть и в холодный сезон, и в теплый период. Их устанавливают в бассейнах с площадью более 100 м².

Задачи комплексов:

• Очистка воздуха.
• Осушение.
• Нагревание воздуха.
• Циркуляция воздушных потоков.

Составные части климатического комплекса:

• Приточный вентилятор.
• Вытяжной вентилятор.
• Рекуператор.
• Осушитель.
• Фильтры.
• Калорифер.
• Воздушные клапаны.
• Блок управления.

Под оборудование выделяется отдельное помещение по соседству с бассейном. Обычно установка осуществляется в подвал или прилегающую подсобку. Возможность использования климатических комплексов в каждом конкретном случае нужно рассчитывать, исходя из размеров помещения.

Установка вентиляции для частных бассейнов в коттеджах

Нередко за городом можно увидеть коттеджи с бассейнами. Такие купальни рассчитаны максимум на 5-7 человек. Как правило, бассейн строится для одной семьи и гостей, приезжающих в дом. В частном доме он проектируется по индивидуальному плану. Принимаются во внимание все пожелания хозяина. Главная задача при создании проекта – реальность воплощения его в жизнь и безопасность установки бассейна, как для дома, так и для хозяев.

Параметры:

• Бассейн организовывается на первом этаже коттеджа.
• Отопление прокладывается по периметру зала.
• 18-50 м² – средняя площадь.
• 4-6 м – средняя глубина.
• 3 м – ширина дорожек около бассейна.

Использование бассейна в частном коттедже может носить постоянный, сезонный или периодический характер.

Требования к бассейнам в коттеджах

Требования заключается в соблюдении определенных параметров. Среди них:

• 30-32° – допустимая температура воды в резервуаре.
• Температура воздуха на 2° выше, чем воды.
• До 65 % – влажность.
• 60 дБ – максимальный уровень шума.
• 80 м³/ч – расчет воздуха для одного человека.

При соблюдении данных правил купание в бассейне будет полезным и приятным. Вентиляция бассейна в частном загородном доме так же необходима, как в общественных местах и купальнях.

Выбор кондиционеров для бассейнов

В задачи кондиционеров входит создание комфортного микроклимата. Они работают по автоматизированной системе. Управление осуществляется с помощью пульта, сведения и показатели выводятся на экран.

Кондиционеры функционируют по нескольким режимам:

• Отопление зала.
• Осушение воздуха.
• Усиленное осушение.
• Подмес свежего воздуха.
• Летний режим – в этом режиме вентустановка работает в жаркий период года.

Кондиционеры обычно применяют в загородных коттеджах. Для спортивных комплексов и лечебниц приобретают более продвинутые модели, оснащенные дополнительными функциями.

Таким образом, установка вентиляции – это необходимая процедура для любого типа бассейна. При правильно организованном воздухообмене и создании оптимального микроклимата он станет комфортным местом для посетителей и будет приносить им только пользу. Кроме того, вентиляция убережет здание от разрушения, ржавчины и распространения грибка. Все приборы и детали, задействованные в помещении бассейна, прослужат дольше. Также не пострадает внешний вид зала.

topventilyaciya.ru

Вентиляция для бассейна: расчет, проектирование, как сделать

Бассейн – помещение влажное, поэтому при проектировании этого объекта обязательно закладываются системы, отвечающие за снижение влажности и сушки воздуха. Вентиляция плавательных бассейнов должна отвечать большому количеству требований и норм, которые заложены в СНиПах. Поэтому на стадии проектирования система вентиляции для бассейна рассчитывается до мелочей. При этом учитываются две основные задачи, возлагаемые на данную систему, контроль над влажностью и создание требуемого воздухообмена.

Зачем нужна вентиляция в помещении с бассейном?

Зеркало воды в бассейнах в доме или в общественном объекте большое. А значит, от него происходят огромные испарения. И это не только вода, но и различные химические вещества, которые вносятся в жидкость в виде препаратов для очистки. То есть, микроклимат-то внутри помещения с бассейном не самый благоприятный.

От влажности человек быстро устает, появляется дискомфорт, а ведь он приходит в бассейн отдыхать. К тому же если не контролировать показатель влажности, то на стенах, окнах и других конструкциях сооружения появляется конденсат, от которого впоследствии жди неприятностей в виде плесени и грибков. Да и влажная атмосфера негативно влияет на качественное состояние строительных конструкций.

Поэтому в этих сооружениях устанавливают вентиляционную систему, с помощью которой и происходит выведение влажных паров воздуха, а соответственно понижается и сама влажность. И здесь неважно, устраивается система вентиляции в бассейне частного дома или это общественный или спортивный объект. Но необходимо отметить, что любая вентиляция в бассейне не подойдет. Здесь используется только приточно-вытяжная, или она же с осушителем воздуха.

Оптимальная система вентиляции для бассейна

Понятно, что микроклимат будет создавать температура воды внутри открытого резервуара. Поэтому существуют определенные нормы, которые касаются этого параметра. К примеру, в спортивных бассейнах температура воды должна быть 24-28С, в лечебных 36С, в детских 29-32С.

Соответственно и воздух внутри помещения должен соответствовать температуре воды с поправкой в большую сторону на 1-2 градуса. Это в первую очередь комфортная обстановка, второе – такое соотношение температур не дает воде интенсивно испаряться. И еще один показатель – влажность. Она должна располагаться в пределах 40-65%.

схема вентиляции в бассейне

Чтобы полностью обеспечить эти условия, требуется сооружение приточно-вытяжной системы вентиляции в бассейне. Это когда воздух извне помещения (обычно с улицы) поступает внутрь, а влажные пары вместе с химикатами удаляются из него. То есть, получается, что вентиляция будет состоять из двух частей: приток и вытяжка.

Приточно-вытяжная система

Начнем с того, что система приточно-вытяжной вентиляции для бассейна является принудительной разновидностью. Это когда на двух контурах вентиляционной сети, а это приток и вытяжка, устанавливаются вентиляторы. С их помощью и происходит с одной стороны нагнетание свежего воздуха, с другой вывод отработанного влажного.

Но необходимо отметить, что это самая простая схема, достаточно эффективная, без излишеств и недорогая. По сути, с помощью вентиляторов, их скорости вращения можно контролировать влажность в помещении. И при необходимости, изменяя скоростной режим, варьировать влажностным показателем, что нередко приводит к экономии потребляемого энергоносителя. К примеру, в часы наименьшего посещения можно снизить обороты вращения вентиляторов, тем самым снизить воздухообмен. Или, наоборот, увеличивать скорость при полной загрузке бассейна.

Схема приточно-вытяжной вентиляции

При этом приточная вентиляция и вытяжная могут работать, как отдельные системы, или как единое комплексное оборудование. Кстати, к последним относится приточно-вытяжная установка (ПВУ), в которой заключены сразу два вентилятора, работающие на разные системы.

Осушитель воздуха

Предыдущая схема является без осушения воздуха. То есть, свежие воздушные потоки просто подаются в помещение, а влажные удаляются. Есть второй вариант организации вентиляции – это все та же приточно-вытяжная схема только с дополнением в виде осушителя приточного воздуха. Это специальный прибор, который устанавливается внутри помещения. Он энергозависимый и независимый от вентиляции, то есть, работает в своем собственном режиме, который зависит от влажности. Поэтому в его схему вводятся датчики влажности, располагаемые на стенах помещения на определенном уровне.

Получается так, что сама вентиляция занимается только воздухообменом, а осушением воздуха занимается осушитель. Он же и контролирует влажность внутри объекта. Сточки зрения эффективности и экономии отличный вариант, но использовать его рекомендуют, если площадь зеркала воды не будет меньше 40 м².

Кондиционирование

К кондиционированию бассейнов надо подходить с позиции, что эта система сама может контролировать влажность и температуру воздуха. По сути, кондиционеры выполняют те же функции, что и осушитель, только в более широком диапазоне. Их обычно устанавливают на спортивных объектов, где присутствуют зрители в одеждах. А значит, именно для них и создаются комфортные условия. А это температура в пределах 34-36С. То есть, когда идет разговор о кондиционировании, то надо понимать, что это касается в основном спортивных сооружений.

Преимущества приточно-вытяжной схемы с рекуператором

Рекуператорами называются установки, в которых входящий воздух с низкой температурой нагревается от выходящего теплого. Все происходит в корпусе, где потоки разделены металлической перегородкой. Именно через нее и передается тепло от одного потока к другому.

Преимущества вентиляционных установок для бассейнов этого типа очевидны.

1. Никаких энергозатрат в плане нагрева поступающих воздушных масс.
2. Снижаются затраты на обогрев помещения.
3. Приточно вытяжная установка работает в штатном режиме без изменения параметров.
4. Есть возможность контролировать температурный режим.

То есть, приточно вытяжная вентиляция с рекуперацией тепла – экономически выгодная система. К тому же не требующая больших затрат в плане денежных вложений.

Особенности проектирования вентиляции

К особенностям проектирования вентиляции бассейнов можно отнести:

1. Организация вентиляции проводится, как отдельная система, не связанная с другими помещениями, даже соседними служебными.
2. Начинать составлять проект выбранной вентиляционной схемы надо после полного сметного расчета всего здания. Таким образом можно точно соотнести, выгодна ли в плане строительства имен данная схема вентиляции.
3. Сэкономить на расходах можно, если учесть, что поверхность воды будет в часы неиспользования закрываться специальным покрытие, что предотвратит испарение.
4. Утепление стен и потолков проводятся по завышенным нормам СНиП, потому что чем толще теплоизоляция, тем меньше вероятность образования конденсата. Это же самое касается стеклопакетов. В бассейнах устанавливаются трехкамерные пакеты, заполненные аргоном.
5. Приток воздуха должен располагаться в полу, а сами потоки должны двигаться снизу вверх вдоль стен или остеклительных конструкций. Нельзя чтобы холодный воздух дул на воду или людей.
6. Вытяжные каналы устанавливаются на стенах под потоком или на самом потолке.
7. Чтобы не происходит переток воздуха из бассейна в другие соседние помещения, вытяжная часть вентиляции по мощности должна быть больше приточной на 10-15%.

Расчет вентиляции

Подходить к вентиляции бассейна с позиции расчетов надо по двум формулам:

1. По объему входящего воздуха: L=G/r(Xj-Xu).
2. По массе приточного воздуха: M=G/Xj-Xu.

То есть, в расчетах используется одна из них. Здесь буквы G обозначает интенсивность испарения, r – удельная плотность воздуха внутри помещения, Xj – это влажность внутри, Xu – влажность внешнего воздуха.

Рассмотрим один из примеров расчета вентиляции бассейна. Интенсивность испарения зависит от температуры воды и воздуха. В принципе, это табличное значение. К примеру, если температура воды +28С, воздуха +29С при влажности 65%, то показатель «G» будет равен 176 г/час с учетом, что площадь зеркала не превышает 30 м². При этом данный показатель соответствует полной загрузки бассейна.

Удельная плотность то же значение табличное. При тех же параметрах температуры и влажности «r» будет равен 1,165 кг/м³. Влажность внутри считаем 65%. Остается определить влажность на улице. Этот показатель будет зависеть от времени года и погоды. Зимой она варьируется в пределах 60-70%, летом, если погода сухая, не поднимается выше 55%. Для расчета берется максимальный показатель.

Как сделать вентиляцию в бассейне

К проведению сооружения вентиляции бассейна своими руками надо подходить так же, как к монтажу вентиляции в любом другом помещении. Закладывают ее еще на стадии возведения объекта с учетом прокладки воздуховодов и установки необходимого оборудования точно по схеме и проекту. Самовольные отклонения запрещены.

1. Проводится монтаж труб, по которым воздух будет поступать внутрь помещения. Для этого устанавливаются воздуховоды так, чтобы их внутренние элементы были обращены в сторону потолка.
2. Остальная часть выводится в помещение, где будут установлены вентиляторы или приточно-вытяжные установки.
3. Точно также, только с учетом установки под потолком, монтируются вытяжные воздуховоды. В основном их проводят по чердачному помещению или под подвесной потолочной облицовкой.
4. Вытяжная вентиляция соединяется с установленными на верхних этажах вентиляторами или выводят в помещении, где было смонтировано ПВУ.
5. Если для осушивания воздуха используются осушители, тогда их устанавливают в уже готовое помещение около стен.

Установка климатического комплекса

Вентиляционное оборудование для частного бассейна и общественного по чисто технологическим и конструктивным параметрам от оборудования для других помещений ничем не отличается. Единственная их особенность – материалы, из которых его собирают. Это должны быть коррозионостойкие материалы, которые не будут коррозировать при соприкосновении с повышенной влажностью.

Во всем остальном это обычные приточно-вытяжные установки, в которых установлены два вентилятора: один для подачи свежего воздуха, второй для вытяжки влажного отработанного. Обязательно обеспечивается этот тип оборудование фильтрами. В некоторых моделях устанавливаются осушители, калориферы.

Основное требование к установке климатического оборудование – точное соблюдение правил монтажного процесса, которые зафиксированы в СНиПе 41-01-2003.

Рекомендации специалистов

О некоторых нюансах, связанных с вентиляцией бассейнов, было уже обозначено. Но еще раз повторимся, чтобы понять основные требования к данному виду помещений.

1. Нельзя допускать, чтобы приточный воздух с улицы обдувал зеркало воды. Во-первых, так увеличивается интенсивность испарения. Во-вторых, быстро охлаждается вода, на подогрев которой придется выделить дополнительное топливо.
2. Нельзя допускать, чтобы воздух попадал на людей, это неприятно в первую очередь, и неполезно во вторую.
3. При расчете надо строго придерживаться оптимальных условий пребывания в бассейне: температура воды +25-26С, воздуха +28С, влажность 55-65%.
4. Если сооружается вентиляция бассейна в коттедже или загородном доме, то рекомендуется использовать только приточно-вытяжную схему. Если бассейн большой (больше 40 м²), то надо подумать над тем, а не поставить ли дополнительно осушитель воздуха.
5. Подбирать климатическое оборудование надо из расчета объема помещения, площади чащи с водой, типа бассейна.
6. Если есть возможность, то все оборудование лучше разместить в служебном помещении.
7. Обязательно продумывается эффективная теплоизоляция объекта.

aeroclima.ru

Вентиляция бассейна в доме: расчет, осушение, схема

Находящийся в закрытом помещении бассейн (включая баню с бассейном) или джакузи требует обустройства вентиляционной системы. Главная ее задача – поддержание оптимального микроклимата в любое время года.

Неправильно организованный воздухообмен может привести к неблагоприятному микроклимату. Как результат, в таком помещении и человеку будет находиться неприятно, и сама конструкция будет портиться: быстрее придут в негодность отделочные материалы, может появиться плесень.

Обустройство вентиляционной системы должно проводиться основываясь на нормы СНиП №2.08.02-89.

Зачем нужна вентиляция в помещении с бассейном, и что произойдет, если ее не делать?

Вентиляционная система в бассейне проектируется по нескольким причинам. Прежде всего она нужна для предотвращения излишней влажности воздуха, а также для притока свежего воздуха.

Система также позволяет в любое время регулировать температуру в помещении.

Если же вентиляционную систему не обустроить (или обустроить, но неверно), возможны следующие проблемы:

1. Спертость воздуха, излишняя влажность или наоборот сухость воздуха.
2. Появление конденсата на окнах (зимой).
3. Быстрое образование ржавчины на металлических конструкциях.
4. Слишком длительное высыхание поверхностей в помещении.
5. Возможно появление плесени и грибка, что может привести к аллергическим реакциям у человека, а также к развитию бронхиальной астмы или изолированного удушья. Вдобавок плесень портит и внешний вид, и структуру разных материалов (из-за чего отделка быстро теряет свою привлекательность, обрастая пятнами плесени).
6. Отслаивание обоев (если использовались для отделки), набухание деревянных изделий, трещины и осыпание штукатурки.

Как результат, отсутствие нормального воздухообмена намного быстрее приведет в негодность помещение, и вдобавок создаст неприятные условия для нахождения в нем.

Нормы и стандарты: оптимальный микроклимат помещения с бассейном

Для каждого типа помещений имеются свои нормативные показатели, так как нужный микроклимат и условия могут быть разнообразными.

Монтаж вентиляции для бассейна

Проектирование частного бассейна обычно делается не по шаблону, а с индивидуальными нюансами. Индивидуальный подход необходим, потому что бассейны в частных домах и банях нередко сильно отличаются между собой. Одни хозяева делают большие помещения под них, совмещая с комнатой для отдыха. Другие обустраивают небольшую комнатку без окон, с маленьким бассейном. Третьи делают огромный бассейн, и располагают его в подвальном помещении. Естественно, что во всех этих случаях вентсистема нужна своя.

Бассейн создают обычно на первом этаже, выделяя для него отдельное помещение, или в подвале. Средняя площадь водной поверхности (напомним: мы ведем речь про небольшие бассейны) обычно составляет около 10-30 м² при глубине до 1.5-3 метров. Вокруг резервуара с водой организуют дорожки с шириной до трех метров.

В обязательном порядке помещение оснащается системой отопления. Несколько сложней дела обстоят с системой проветривания.

Отечественные стандарты предписывают температуру в 30-32 градуса в самом бассейне и 31-33º в зале (самом помещении). Европейские правила иные: там температура в бассейне должна быть примерно 28º, а в зале – на 2-4º больше (но нельзя делать ее выше 34º).

Крайне важно создать и поддерживать правильную влажность в помещении: она не должна превышать показатель в 65%. На одного посетителя должно поступать примерно 80-85 м³ воздуха в час, но не меньше того. Скорость воздушных масс должна быть до 0,2 метров в секунду.

Максимальный уровень шума в помещении – до 60 децибел (это имеет значение, поскольку надо выбирать оборудование, которое не будет шуметь сильнее).

Делаем расчет

Зная количество влаги, которая проникает в воздух здания за один час, можно без труда провести расчет объема приточного воздуха и, соответственно, определить необходимую мощность осушителя. Схема расчета такова: разницу давления необходимо перемножить на коэффициент интенсивности испарения влаги.

Однако на практике такие расчеты достаточно сложны, и их стоит выполнять разве что проектировщикам.  Обычному человеку достаточно знать планируемую температуру воды и температуру воздуха в зале, с коэффициентами их использования. Прочие данные можно найти в специальных таблицах.

Обустроенный бассейн с системой вентиляции

Рассмотрим, как пример, расчет для закрытого бассейна в коттедже. Такой бассейн будет иметь коэффициент в 0,5-1 единицу, тогда как, например, в аквапарке коэффициент составит 25-30 (из-за большого количества людей в течение суток).

Важно помнить: чем больше воды – тем интенсивнее происходит испарение. Но можно не вдаваться в такие дебри, достаточно понимать, что для большинства частных бассейнов достаточно 200-300 г/м².

Однако такой расчет актуален только в том случае, если соблюдены нормативные температуры воды и воздуха, а также нормирована влажность. И вот эту величину, приведенную выше, следует умножить на площадь бассейна.

Количество приточного воздуха считается, основываясь на следующих параметрах:

• сколько испаряется влаги в зале;
• сколько содержится влаги в воздухе и на улице;
• удельная плотность воздуха при заблаговременно спланированной температуре в бассейне.

Проблемы могут возникнуть с показателем влажности, поскольку он меняется от времени года и от погодных условий. Поэтому нужно взять среднее значение, актуальное для большинства случаев – 9 г/килограмм. Если вы проживаете в южных или северных регионах, то этот показатель лучше узнать точнее.

Дальше производим расчет: параметр испаряемой влаги делим на разность количества жидкости в воздухе и на улице и умножаем на плотность воздуха. Полученный результат должен быть главным ориентиром при подборе мощности установок и оборудования для вентиляционной системы.

Виды систем вентиляции

Существует несколько схем вентиляционной системы для бассейна. Какую конкретно нужно выбрать – зависит от параметров помещения (его размеров, как часто им будут пользоваться, сколько людей будет находиться одновременно, какая планировка).

Условно схемы можно поделить на две разновидности:

• приточно-вытяжная система;
• приточно-вытяжная система с осушителем воздуха.

Применение только одного осушителя, без спланированной вентиляционной системы, особых результатов не даст: нужно обеспечить приток свежего и удаление отработанного воздуха, а не только его осушение. Также нужно понимать, что в 99% случаев используют принудительные системы. Естественные схемы практически не применяются: они не обеспечивают быстрого воздухообмена, не могут нормально регулироваться, и эффективность их работы во многом зависит от погодных условий. Как следствие, при повышенной влажности они будут обновлять воздух слишком долго.

Приточно-вытяжная

И приток, и удаление воздуха в них осуществляются через вентиляторы. Как вариант, в небольших помещениях (или в помещениях с небольшим по размеру бассейном и невысоким уровнем влажности) принудительной может быть только система удаления, а приток осуществляется через клапана или окна.

Схема вентиляции для бассейна

Такая система отличается простотой и сравнительно небольшой стоимостью, так как дополнительного климатического оборудования (осушителей) не требуется. Ее целесообразно использовать для бассейнов с площадью до 20 м² (зеркала воды).

Иногда достаточно просто открыть окно в помещении, причем только на время проветривания (то есть после купания).

Приточно-вытяжная с осушением

Такая система подразумевает минимальный (или, как его еще называют, санитарный) воздухообмен. Влажность понижается не за счет отвода воздуха, а за счет специальной техники: осушителей.

Использовать такую систему целесообразно для помещений с бассейном площадью до 40 м² (зеркала воды).

Схема вентиляции в бассейне (видео)

Применение климатических комплексов

Если площадь водной поверхности превышает 50 м², то необходимо применять климатические комплексы. Эти агрегаты способны поддерживать оптимальную влажность и температуру круглогодично. То есть они могут делать очистку, прогревание и осушение воздуха в зале.

Комплекс включает такие элементы:

1. Приточные и вытяжные вентиляторы.
2. Блок управления.
3. Фильтр.
4. Осушитель.
5. Рекуператор.
6. Калорифер.
7. Клапана/анемостаты/вентиляционные решетки.

Кондиционеры и иное вспомогательное оборудование докупается отдельно. Также комплект может меняться в зависимости от параметров помещения.

Система может иметь датчики, реагирующие на изменение показателей, при этом аппарат автоматически может менять режим работы, подстраиваясь под них. К примеру, если повышается влажность, то либо усиливается работа осушителей, либо повышается скорость вытяжной системы.

Проблема только в том, что климатические комплексы занимают достаточно много места, имеют высокую стоимость, и сложны в монтаже. Такие установки ставятся только в больших помещениях: к примеру, в бассейнах школ и секций плавания.

climatdoma.net

---

•
  Как правильно сделать выгребную яму в частном доме схема
•
  Как правильно сделать выгребную яму в частном доме схема
•
  Схема водоподготовки бассейна
•
  Конструкция скважины на воду схема
•
  Вентиляция септика в частном доме схема
•
  Дренаж участка с высоким уровнем грунтовых вод схема
•
  Ливневка вокруг дома схема
•
  Принципиальная схема подключения бассейна
•
  Бассейн переливной схема
•
  Переливной бассейн схема
•
  Схема бассейнов
