Как определить расход воды: формула расхода. Формула для вычисления объема воды
формула и таблица СНИП 2.04.01-85 для определения водопропускной способности
Предприятия и жилые дома потребляют большое количество воды. Эти цифровые показатели становятся не только свидетельством конкретной величины, указывающей расход. Помимо этого они помогают определить диаметр трубного сортамента. Многие считают, что расчет расхода воды по диаметру трубы и давлению невозможен, так, как эти понятия совершенно не связаны между собой.
Но, практика показала, что это не так. Пропускные возможности сети водоснабжения зависимы от многих показателей, и первыми в этом перечне будут диаметр трубного сортамента и давление в магистрали.
Выполнять все расчеты рекомендуют еще на стадии проектирования строительства трубопровода, потому, что полученные данные определяют ключевые параметры не только домашнего, но и промышленного трубопровод. Обо всем этом и пойдет далее речь.
Калькулятор для расчета воды онлайн
Введите параметры для расчёта:
Какие факторы влияют на проходимость жидкости через трубопровод
Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.
- Внутренний диаметр, который имеет трубопровод.
- Скорость передвижения потока, которая зависит от давления в магистрали.
- Материал, взятый для производства трубного сортамента.
Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же расчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора. Можно даже заявить, что на определение «трубной геометрии» не влияет только протяженность сети. А сечение, напор и другие факторы играют очень важную роль.
Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.
Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.
Расчет расхода воды по диаметру круглой трубы, зависит от его размера. Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение большего количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.
Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет максимальных показателей при самом высоком давлении в сети и при самых высоких размера ее объема.
Смотреть видео
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
| Внешний объем трубного сортамента (мм) | Примерное количество воды, которое получают в литрах за минуту | Примерное количество воды, исчисляемое в м3 за час |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Если ориентироваться на нормы СНИП, то в них можно увидеть следующее – суточный объем потребляемой воды одним человеком не превышает 60 литров. Это при условии, что дом не оборудован водопроводом, а в ситуации с благоустроенным жильем, этот объем возрастает до 200 литров.
Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем ( в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.Формула для вычисленияСмотреть видео
Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:q = π×d²/4 ×V
В формуле: q показывает расход воды. Он исчисляется литрами. d – размер сечению трубы, он показывается в сантиметрах. А V в формуле – это обозначение скорости передвижения потока, она показывается в метрах на секунду.

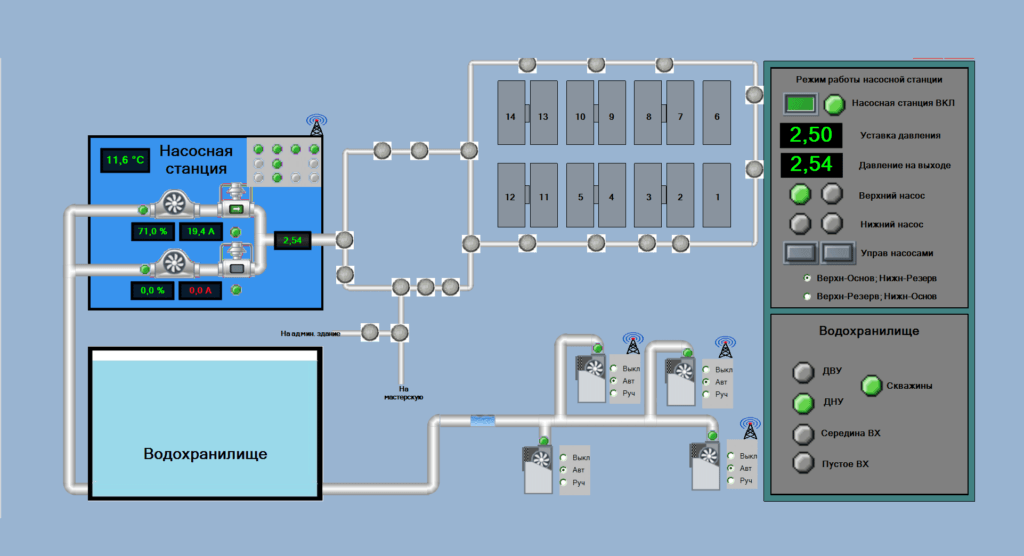

Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.
Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.
В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.
По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное влияние на пропускные возможности сети водоснабжения.
Определение потери напора
Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.

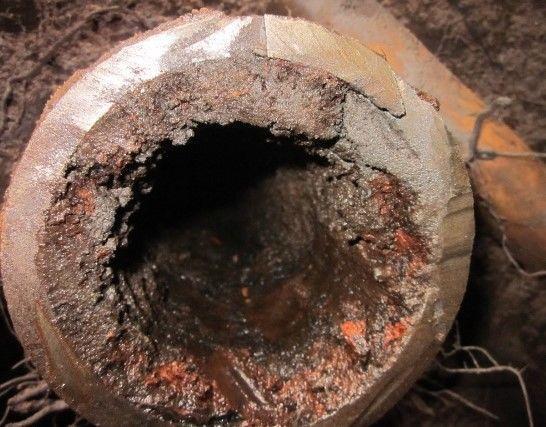

Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.
А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях будет разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.
Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться после тщательной подготовки и измерений.
Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам. Тогда можно рассчитывать на то, что смонтированная сеть водопровода или отопления будет работать с максимальной эффективностью.
Смотреть видео
Записи по теме: Опубликовано: Апрель 28, 2017
Загрузка...trubanet.ru
Как определить расход воды и пропускную способность трубы на калькуляторе
Как рассчитать расход воды
Параметры расхода воды:
- Величина диаметра трубы, которая также определяет дальнейшую пропускную способность.
- Величину стенок труб, которая после определит внутренне давление в системе.
Единственное, что не влияет на расход – это длина коммуникаций.
Если диметр известен, расчет можно провести по таким данным:
- Конструкционный материал для трубостроительства.
- Технология, влияющая на процесс сборки трубопровода.
Характеристики влияют на давление внутри систему водоснабжение и определяют расход воды.
Если вы ищете ответ на вопрос, как определить расход воды, то вы должны усвоить две формулы расчета, определяющие параметры использования.
- Формула для расчета на сутки - Q=ΣQ×N/100. Где ΣQ – годовое суточное использование воды на 1 жителя, а N – количество жителей в здании.
- Формула для расчета на час - q=Q×K/24. Где Q – суточный расчет, а К – соотношение по СНиПу неравномерное потребление (1.1-1.3).
Эти нехитрые расчеты смогут помочь определить расход, который покажет нужды и потребности данного дома. Есть таблицы, которыми можно воспользоваться в обсчете жидкости.
Справочные данные в расчете воды
При использовании таблиц вам следует просчитать все краны, ванные и водонагреватели в доме. Таблица СНиП 2.04.02-84.
Стандартные нормы потребления:
- 60 литров – 1 человек.
- 160 литров – на 1 человека, если в доме обустроен более хороший водопровод.
- 230 литров – на 1 человека, в доме, где установлен качественный водопровод и ванная.
- 350 литров – на 1 человек с водопроводом, встроенной техникой, ванной, туалетом.
Зачем рассчитывать воду по СНиПу?
Как определить расход воды на каждый день – не самая востребованная информация среди обычных жителей дома, но специалистам по установке трубопроводов эта информация требуется еще меньше. И по большей мере им требуется знать каков диаметр соединения, и какое давление в системе оно поддерживает.
Но чтоб определить эти показатели необходимо знать, сколько необходимо воды в трубопроводе.
Формула, помогающая определить диаметр трубы и скорость течения жидкости:
Стандартная скорость жидкость в системе без напора составляет 0,7 м/с и 1,9 м/с. А скорость от внешнего источника, например бойлера, определяют по паспорту источника. При знании диаметра определяется скорость потока в коммуникациях.
Расчет потери напора воды
Потерю расхода воды вычисляют с учетом падения давления по одной формуле:
В формуле L – обозначает длин соединения, а λ – потери трения, ρ – ковкость.
Показатель трения меняется от таких значений:
- уровень шероховатости покрытия;
- препятствие в аппаратуре на запорных местах;
- скорость течения жидкости;
- протяженность трубопровода.
Если правильно рассчитать потери на кризисных точках коммуникаций, можно обеспечить четкое давление в трубах.
Простота расчета
Зная потери давления, скорость жидкости в трубах и объем необходимой воды, как определить расход воды и величины трубопровода становится намного понятнее. Но для того чтоб избавится от долгих расчетов, можно воспользоваться особой таблицей.
Где D – диаметр трубы, q – потребительский расход воды, а V – скорость воды, і – курс. Для определения значений их необходимо найти в таблице и соединить по прямой линии. Также определяют расход и диаметр, при этом учитывая наклон и скорость. Следовательно, самым простым способом расчета является использование таблиц и графика.
