Как согнуть профильную трубу: 4 способа и несколько хитростей. Изгиб трубы
Как согнуть профильную трубу в домашних условиях без трубогиба

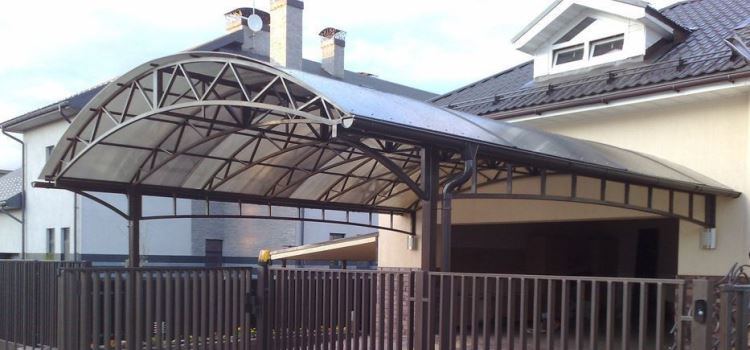

При строительстве малых архитектурных форм, изготовлении козырьков, навесов, или монтаже систем отопления (водоснабжения), домашние мастера сталкиваются с необходимостью согнуть профтрубу. При массовом производстве металлоконструкций, особенно в профильных мастерских, используют трубогибы промышленного изготовления.
Такие приспособления позволяют быстро и без дефектов загнуть профтрубу размером от 20 до 40 мм. Однако покупка трубогибочного оборудования для разового применения нерентабельна, в ряде случаев дешевле обратиться в мастерскую и оплатить работу по формовке профиля. Если такой вариант вас не устраивает, рассмотрим способы, как согнуть профильную трубу в домашних условиях.
Особенности формовки труб с квадратным (прямоугольным) сечением
В отличие от круглой трубы, в которой натяжение материала происходит относительно равномерно, профиль имеет углы 90°. Внутренняя часть профиля не может гнуться без деформации боковых стенок. В результате формируются складки на внутреннем радиусе, и возможны разрывы снаружи.
Не вдаваясь в технологию, как согнуть трубу без трубогиба, многие мастера «самоделкины» портят заготовки, либо нарушают прочностную структуру материала.
Основное правило – не допускать критических изгибов, либо принудительно (запрограммировано) деформировать материал.
В промышленных трубогибах, для равномерного распределения нагрузки, формируется выштамповка на внутренней стороне радиуса. Для этого на роликах, либо оправке (в зависимости от конструкции трубогиба), предусмотрен специальный прилив-бортик.
Весь «лишний» металл загибается вовнутрь, не образуя складок. В результате нагрузка распределяется равномерно, и согнуть квадратную трубу можно на достаточно малом радиусе.
Правильно гнем профилированные трубы без дополнительных затрат
Существует множество способов, как согнуть профильную трубу в домашних условиях без использования промышленного трубогиба.
Секторная сварка
Этот способ доступен при наличии сварочного аппарата. Еще понадобится болгарка, но можно обойтись и ножовкой по металлу. Суть метода заключается в проделывании равномерно распределенных секторных разрезов по внутренней стороне.
Количество материала уменьшается, и можно не переживать за образование складок и разрывов металла. После выпиливания секторов, профиль легко принимает заданную форму, а образовавшиеся распилы завариваются любым доступным способом.
Способ трудоемкий, зато можно согнуть трубу на любой радиус, в том числе с переменным значением. Если вы опытный сварщик, герметичность и прочностные характеристики заготовки не ухудшаются.
Единственный недостаток – готовое изделие выглядит не слишком эстетично. Для декоративного козырька над крыльцом методика не подходит, но согнуть профильную трубу для теплицы, построенной своими руками можно. Опять же, требуется наличие сварочного аппарата.
Горячая формовка как способ согнуть трубу без трубогиба
В этом случае потребуется газовая горелка или паяльная лампа. При нагреве металл становится мягким и податливым на растяжение или сжатие. Вероятность образования складок и разрывов практически сводится к нулю.
Как работает метод:Основа технологии – локальный нагрев места сгиба с помощью горелки.
Если радиус изгиба небольшой, дополнительных приспособлений и материалов не понадобится, разве что направляющий шаблон. Такой способ подойдет для заготовок небольшой длины.
Для габаритных изделий, особенно с тонкими стенками, потребуются подготовительные операции:
- Полость профтрубы необходимо заполнить песком. Материал предварительно просеивается и прокаливается (например, на стальном листе) при температуре 100°С — 150°С. Если этого не сделать, при нагреве образуется пар и уплотнение песка будет неравномерным. Один конец трубы заглушается герметичной пробкой из дерева, и в полость засыпается подготовленный песок.
Обратите внимание
Заготовку надо держать вертикально, постукивая по металлу, для равномерного заполнения.
Пробка для второго конца выполняется с отверстиями для выхода горячего воздуха. В противном случае, при нагреве пробка будет выдавлена. - Подготовленная труба закрепляется в тисках, или с помощью струбцин, место сгиба прогревается до малинового цвета металла. После чего производится изгиб. Трубу гнем плавным усилием, без резких движений. Самому такую операцию провести тяжело, лучше работать с помощником.
Обратите внимание
Главный принцип, как правильно согнуть профиль горячим способом – непрерывность процесса на каждом участке.
То есть, помощник постоянно греет участок сгиба, работа не прерывается до получения окончательного результата. Подобный способ позволяет на месте исправлять ошибки, не начиная работу заново.
Затем обработанное место можно облить водой для закаливания. Если нагрузка не заготовку небольшая – можно этого не делать. По окончании формовки, пробки извлекаются с помощью мощного шурупа, либо просто выжигаются газовой горелкой.
Производная от этого способа – изготовление заготовок, которые затем привариваются к длинным пролетам. Этот способ хорош, когда профильная труба слишком габаритная, и заносить свободные концы не позволяет пространство рабочего места.
Да и песка для таких заготовок потребуется немало, не говоря о весе заполненной конструкции. Труба нарезается на куски нужной длины, они сгибаются по одному шаблону, затем конструкция собирается с помощью сварки.
Важно! Общее правило работ с нагревом: сварной шов профильной трубы (при его наличии) должен оставаться сбоку. В противном случае, при нагреве и приложенном усилии, шов может разойтись.
Несмотря на кажущуюся сложность, это самый популярный способ согнуть профильную трубу своими руками. Сварочный аппарат (и опытный сварщик) не требуется, паяльная лампа или газовая горелка есть у многих мастеров, песок и вовсе не дефицитный материал.
Сгибаем профтрубу «на холодную»
Такой способ подходит лишь для профиля небольшого размера, и при работе с большими радиусами. Преимущество – не требуются дополнительные материалы и оборудование. Чтобы согнуть профильную трубу без трубогиба холодным способом, потребуется изготовить шаблон. Он делается своими руками буквально из подножных материалов.
Главное условие – достаточная прочность шаблона, усилие при работе нешуточное. Если вам необходимо согнуть целую серию одинаковых заготовок, лучше приспособить для этого домкрат либо ручную лебедку.
В зависимости от размещения рабочей зоны, шаблон можно расположить не горизонтально, а вертикально, например, на стене сарая. Так проще контролировать процесс и закреплять механические приспособления.
Если на изготовленном шаблоне имеется надежный фиксатор заготовки, работы можно проводить «в одни руки», без помощника. Кстати, подобные приспособления применяются не только домашними мастерами.
Сменные шаблоны, изготовленные из металла, распространены в мастерских, занятых серийным производством металлических заготовок, так что оборудование можно отнести к разряду полупрофессиональных.
Если у вас нет свободного материала для изготовления полномасштабной формы, можно изготовить шаблон с помощью точечных фиксаторов точек изгиба. Подойдут мощные болты, саморезы, или крюки. Опоры располагаются по начерченному радиусу изгиба на минимально возможном расстоянии друг от друга.
Разумеется, точки крепления должны быть прочными, им придется выдерживать немалую нагрузку. Преимущество способа: используя одну макетную плоскость (как правило, это многослойная фанера толщиной не менее 12 мм), можно изгибать различные формы заготовки. Достаточно лишь переставить опоры.
При наличии сварочного аппарата, шаблон изготавливается из стального листа (4-6 мм). Такое приспособление пригодится для массового выпуска однотипных деталей. Шаблон более трудоемкий в плане изготовления, зато его прочность и качество выполнения работ позволяет гнуть профтрубу не хуже, чем на промышленных трубогибах.
Кондуктор для изгиба профтрубы
Если вам приходится гнуть заготовки с разным радиусом, нет смысла всякий раз изготавливать шаблоны для одноразового использования. Можно взять прочную и толстую поверхность (сталь от 10 мм, или текстолит), и насверлить в ней отверстия с одинаковым шагом.
Устанавливая в отверстия втулки (или болты), вы сможете оперативно сконфигурировать шаблон для любого радиуса.
Неоспоримое преимущество – универсальность. Недостаток конструкции – качество изгиба значительно хуже, в сравнение с полноформатными шаблонами. Кроме того, изготовление такой конструкции потребует больших усилий и затрат.
Самый простой способ: использование рычага с насадкой
Качество обработки оставляет желать лучшего, зато оперативность и универсальность на высоте.
Чем длиннее рычаг – тем более массивную трубу можно согнуть.
Итог:Оценив объемы работ по изготовлению заготовок из профильной трубы, мастер имеет возможность выбора: приобретать промышленное оборудование, обратиться в профильную мастерскую, либо создать приспособление самостоятельно.
Последний вариант мы рассмотрели в статье. Это не исчерпывающий список, вы можете самостоятельно разработать станок для сгибания профтрубы под определенные задачи.
Видео — как согнуть для навеса профильную трубу без трубогиба
obinstrumente.ru
гнутая прямоугольная труба в домашних условиях, изгиб квадратной трубы без трубогиба, как гнуть профтрубу своими руками
Содержание:
Профильные виды труб с сечением квадратной или прямоугольной формы позволяют сооружать разнообразные конструкции, способные выдерживать повышенные нагрузки. При возведении частного строения нужно обладать навыками и знаниями, как согнуть профильную трубу в домашних условиях собственноручно, чтобы не повредить ее целостность.
Основные характеристики профильных труб
Главной особенностью профильных труб по сравнению со стандартными изделиями считается их сечение. Именно данная разница не во всех случаях позволяет использовать стандартные способы изгиба для создания требуемого радиуса кривизны.
Кроме этого, промышленные предприятия производят профильную трубную продукцию из разнообразных материалов, в том числе из меди, алюминия, латуни и т.д. Это приводит к необходимости использования разных техник, чтобы в итоге согнуть профильную трубу.
В процессе осуществления механических воздействий с целью получения изогнутого изделия труба может получить дефекты и тогда в процессе эксплуатации целостность конструкции со временем разрушится. По этой причине желательно изучить возможность ее растяжения до того, как согнуть профтрубу.
Чтобы достигнуть нужного радиуса изгиба при выполнении работы самостоятельно, следует ее делать плавно и неторопливо и контролировать величину прилагаемых усилий. Это позволит значительно уменьшить вероятность возникновения повреждений и получить требуемую форму изделия.
На выбор варианта, как в домашних условиях согнуть квадратную трубу, оказывает влияние толщина стенок трубной продукции. При четком представлении, каким должен получиться конечный результат, и правильном подходе к определению способа гнутья возведенная конструкция будет отличаться прочностью, надежностью, эстетичным видом и долговечностью.
Следует знать, что при термическом воздействии, оказываемом на профильные изделия, происходят изменения во внутренней структуре металла, из которого они произведены. В итоге прочность и надежность конструкции может оказаться под большим вопросом. Помимо этого, многократные попытки гнуть профильную трубу своими руками, приведут к ее разрушению.
Использование трубогиба
Согнуть профильную трубу без трубогиба или иных аналогичных приспособлений в домашних условиях будет непросто, особенно при большой толщине стенок изделий из металлов (прочитайте: "Как загнуть трубу без трубогиба – способы для разных материалов"). Если планируется одноразовая работа, то приобретать станок для изгиба труб нет смысла. Специальное оборудование в данном случае лучше взять в аренду, обратившись в компании, которые оказывают подобные услуги.
Если предстоит гнуть своими руками профильную трубу, наиболее целесообразно и разумно использовать трубогиб, имеющий специальное ведущее колесо. Оно, передвигаясь по одной из граней, позволяет выгнуть профильное изделие так, как необходимо домашнему умельцу в конкретном случае.
Трубогибы выпускают:
- с ручным управлением;
- с электроприводом.
Когда изгиб профильных изделий выполняется вручную, колесо приспособления приводится в движение при помощи специальной ручки. Применять данный способ следует в том случае, когда сечение трубы имеет небольшую площадь, а будущая конструкция должна получиться не громоздкой и ее форму можно изменить собственноручно.
При большом объеме работ и таком же размере трубной продукции, потребуется трубогиб, оборудованный электроприводом, который приводится в движение просто – путем нажатия на кнопку. Принцип функционирования данного устройства аналогичен – колесо передвигается по грани трубы, но результат получается более эстетичным и менее трудозатратным.
Другие способы собственноручного сгибания труб
Существует несколько вариантов, позволяющих сделать изгиб профильной трубы в бытовых условиях без специальных станков.
К выполнению гибки металлических изделий относительно радиуса, предъявляется несколько требований. Толщина их стенок должна превышать 2 сантиметра, иначе изгиб способен нарушить целостность трубы. При высоте профиля (обозначенной буквой Z) более 2-х сантиметров труба, согнутая на отрезке протяженностью 3,5хZ, не разрушится и не станет менее надежной.
Важную роль играет температура, которую при сгибании имеет изделие. Известно, что трубе, находящейся в нагретом состоянии, придать кривизну гораздо легче. При проведении работ в бытовых условиях необходимо придерживаться техники безопасности.
Чтобы выполнить изгиб труб, имеющих высоту профиля до 1 сантиметра, не требуется нагревать изделия для придания им криволинейного очертания. А вот трубную продукцию с высотой профиля свыше 4-х сантиметров без нагрева согнуть своими руками не удастся.
Использование болгарки при сгибании профильных труб
Чтобы гнутая профильная труба, сделанная своими руками, получилась требуемого радиуса загиба, можно применить болгарку.
Для этого:
- В месте, где планируется изгиб, нужно выполнить несколько поперечных пропилов (как правило, их потребуется 3).
- Потом следует собственноручно согнуть профильную трубу.
- В завершении места пропилов сваривают сварочным аппаратом.
Поскольку у профильной продукции сечение имеет правильную форму, то полученное изделие должно приобрести эстетичный вид при условии, что сваренные участки будут тщательно зашлифованы. Одновременно показатели прочности останутся прежними.
Изгиб профильных изделий с применением пружины
Данный вариант отличается простотой исполнения, для чего потребуется выполнить следующий перечень работ:
- Берут проволоку, желательно, чтобы она была стальной, толщиной примерно 2 миллиметра, и делают из нее пружину.
- Далее ее вставляют в трубу.
- Нагревают место будущего сгиба.
- В завершение работы изгибают изделие, соблюдая требуемый радиус.
Следует сразу же следить за правильностью сгиба профильной трубной продукции, поскольку нагретое изделие сохраняет свою эластичность непродолжительное время.
В процессе изготовления пружины нужно обращать внимание на такой важный момент: ее сегменты должны быть меньше на 1,5 –2 миллиметра, чем параметры соответствующей стороны сечения, которое имеется у профильного металлического изделия. Если придерживаться данного правила, не возникнет проблем с тем, как вставить пружину внутрь трубы.
Применение песка для сгибания трубы
При отсутствии возможности воспользоваться услугами профессионалов, когда работу приходится выполнять своими руками в бытовых условиях, помочь согнуть профильную трубу могут оригинальные решения, для реализации которых не потребуются большие финансовые затраты. При этом не придется прикладывать значительных физических усилий. Читайте также: "Как согнуть трубу без трубогиба – проверенные варианты для разных видов труб".
Например, чтобы получилась квадратная или прямоугольная гнутая труба, используют песок, предварительно просеянный и хорошо просушенный. Также нужны будут деревянные клинья, имеющие соизмеримый срез изделия, и которые можно будет вбить в трубу.
Порядок выполнения действий выглядит так:
- С одной из сторон трубного изделия забивают клин.
- Внутрь трубы насыпают песок.
- Забивают клин со второй стороны, получив в итоге своеобразную заглушку.
- После фиксации одного конца приступают к изгибу трубы на нужную величину радиуса. При желании место будущего сгиба для облегчения процесса можно нагреть.
За счет песка, засыпанного внутрь, будет обеспечена прочность и целостность конструкции трубы. После успешного выполнения работы его удаляют, предварительно убрав деревянные клинья.
Выполнение изгиба труб при помощи воды
Изогнуть профильную трубу собственными силами в домашних условиях также можно с помощью воды. Этот вариант задействуют, когда трубная продукция произведена из меди или другого цветного металла. Один конец изделия закрывают заглушкой и наливают внутрь его воду. Изделие следует поместить в место, где вода замерзнет. После этого согнуть его самостоятельно будет несложно. Чтобы легче получилась труба квадратная гнутая, нужно сгибать ее не посередине, а ближе к одному из концов.
trubaspec.com
проблемы и пути их решения
Использование профильных труб (имеющих квадратное либо прямоугольное сечение) становится все более популярным, поскольку они обладают высокой прочностью и имеют хорошие показатели надежности. При этом правильно загнуть профильную трубу, не нарушив ее целостность и функциональность не так просто. Особо острым является вопрос гибки профильных труб своими руками в домашних условиях.
Использование гнутых профильных труб для благоустройства дома, двора и сада
Основные свойства профильных труб
Основное отличие профильной трубы от традиционной – это ее сечение. Именно разница в сечении не всегда позволяет применять привычные стандартные методы изгиба и достижения необходимого радиуса кривизны. Кроме того, промышленность выпускает профильные трубы из различных материалов: латуни, меди, алюминия и т. д., что влечет за собой применение различных техник их изгиба.
Следует также помнить, что любые механические воздействия с целью загнуть профильные трубы могут внести дефекты, а иногда привести к разрушению целостности конструкции, поэтому полезным будет позаботиться о возможности растяжения профильной трубы при ее изгибе.

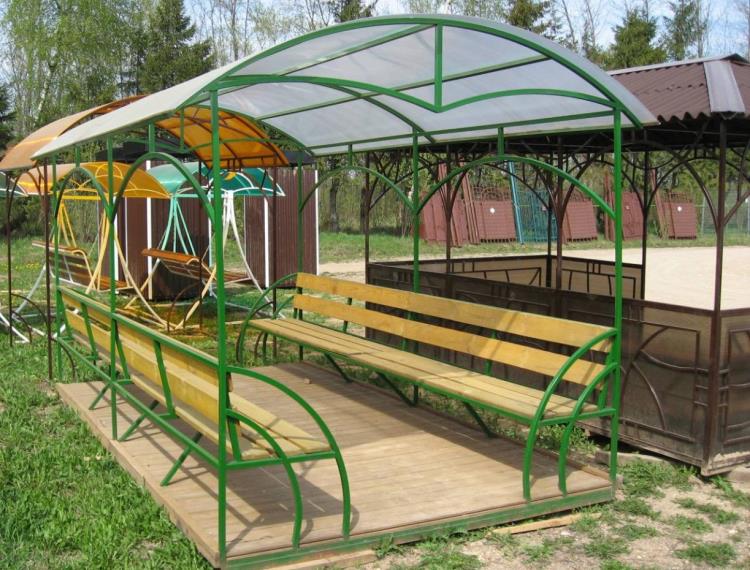

Разнообразие применения гнутой профильной трубы для эстетических целей
Для достижения требуемого радиуса изгиба при выполнении работ своими руками необходимо обращать внимание на плавность, неторопливость движений, а также прилагаемые усилия, что значительно снизит вероятность повреждений и поможет получить нужную криволинейную форму изделия.
На выбор необходимого способа изгиба влияет также толщина стенок профильной трубы. Но если четко представить себе конечный результат, корректно и вдумчиво подойти к выбору метода гнутья профильной трубы, то полученная на выходе конструкция будет отличаться долговечностью, эстетичностью и надежностью.

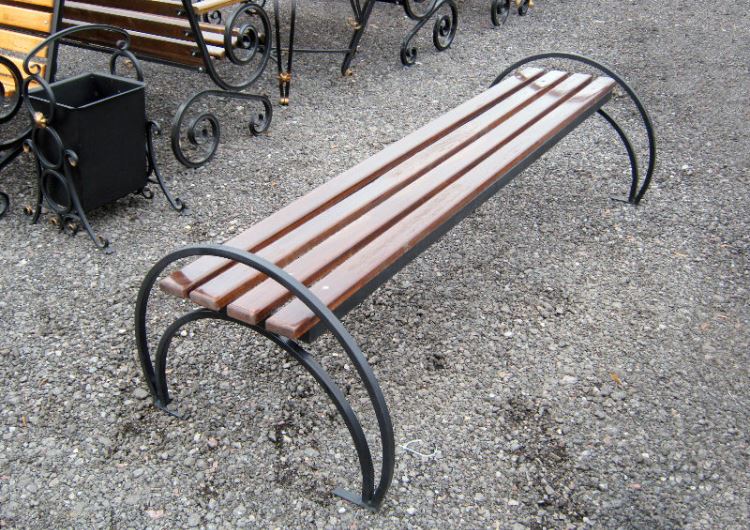

Оригинальная садовая скамейка на ножках из гнутой профильной трубы
Полезный совет! Помните, что термическое воздействие на профильную трубу влечет за собой изменение внутреннего строения материала, из которого она произведена, и может значительно повлиять на свойства прочности и надежности. Кроме того, многократные воздействия с целью изменения формы трубы (загиб, разгиб), приводят к ее разрушению.

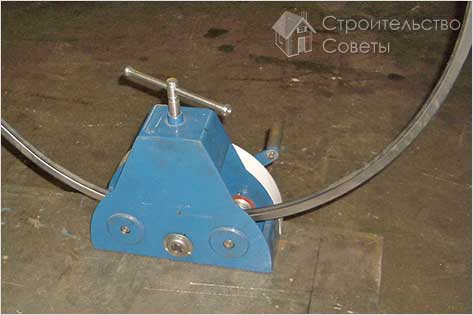

Особенности использования трубогиба
Перейдем к рассмотрению вариантов, как в домашних условиях согнуть профильную трубу. Отметим сразу, своими руками согнуть трубу профильную без применения специальных средств достаточно сложно, особенно, если толщина стенок трубы велика. Наиболее приемлемым и целесообразным в домашних условиях будет использование трубогиба. Для трубогиба характерны наличие специального ведущего колеса, которое при движении по одной из граней позволяет гнуть трубу профильную как необходимо пользователю.

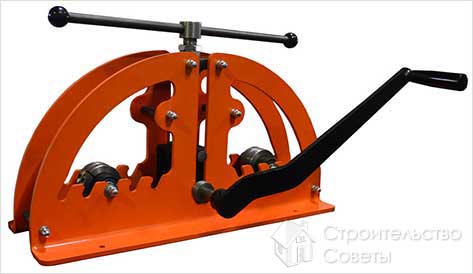

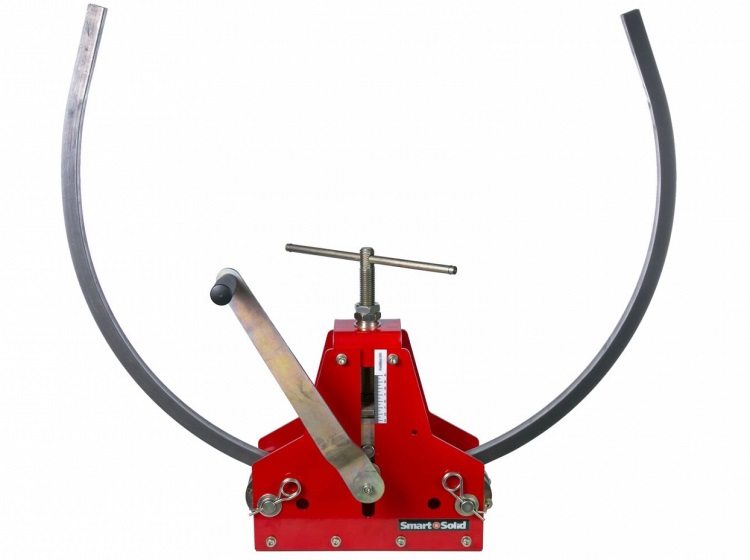

Ручной механический трехвалковый трубогиб для профильной трубы
Трубогибы бывают ручные и с электроприводом. В первом случае, гибка профильной трубы осуществляется вручную путем приведения в движение колеса трубогиба специальной рукояткой. Это приемлемо, если сечение трубы малой площади, а сама конструкция не является громоздкой и изменение ее формы возможно своими руками.
В ином случае, когда объем работ и размеры трубы достаточно большие, необходим трубогиб с электроприводом, приводимый в действие несложным нажатием на кнопку. Принцип работы аналогичен: движение колеса по грани. Но результат более эстетичен и менее трудозатратен.

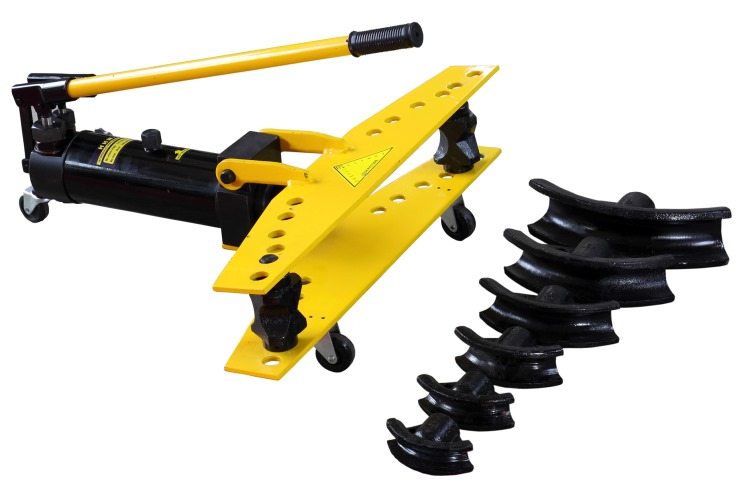

Гидравлический трубогиб для круглой и профильной трубы
Если работы носят одноразовый характер, то в покупке спецоборудования и проведении работ в домашних условиях нет смысла, лучше обратиться в специализированные фирмы, можно взять станок в аренду. О том, как согнуть профильные трубы без трубогибов, будет приведено далее.
Альтернативные варианты сгибания труб в домашних условиях
Рассмотрим, как согнуть профильную трубу без применения специальных станков. Следует заметить, что гибка профильной трубы по радиусу должна удовлетворять следующим требованиям:
- желательная толщина стенки трубы должна быть более 2 см, в противном случае изгиб чреват разрушением целостности конструкции трубы;
- положим высоту профиля трубы Z > 2 см, тогда профильная труба, гнутая на отрезке длиной 3,5 х Z, не будет разрушена и не утратит надежности.
Немаловажной является температура изделия при сгибании. Не секрет, что в нагретом состоянии изменить кривизну металлического изделия легче. Но, если работы производятся в домашних условиях, то крайне необходимо соблюдать технику безопасности и следить за своими действиями.
Полезный совет! Следует учитывать, что профильные трубы с высотой профиля до 1 см, не нуждаются в нагреве для придания им криволинейной формы, тогда как трубы с высотой профиля более 4 см однозначно своими руками и без нагрева не согнуть.
Сгибание профильных труб при помощи болгарки
Еще одним способом достижения желаемого радиуса загиба своими руками является применение болгарки. В месте предполагаемого изгиба необходимо сделать несколько поперечных пропилов (обычно их необходимо три), далее просто согнем профильную трубу своими руками и сварим места пропилов сварочным аппаратом.
Поскольку профильная труба имеет сечение правильной формы, то итоговое изделие будет иметь вполне эстетичный вид (если аккуратно зашлифовать сваренные участки) с ненарушенными показателями прочности.

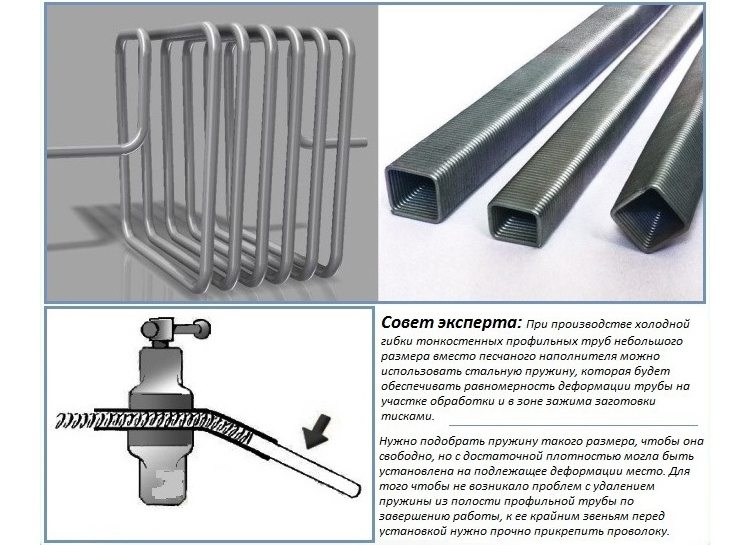

Способ с использованием пружины
Сгибание профильной трубы небольшого сечения с использованием пружины
Способ довольно прост и может быть реализован следующим образом: необходимо взять проволоку (желательно из стали) толщиной примерно 2 мм, сделать из нее квадратную пружину, которую вставить в трубу, далее стоит нагреть место, где будет изгиб и собственно согнуть трубу до того радиуса, который необходим. Стоит сразу отслеживать, как правильно согнуть профильную трубу, поскольку нагретая труба не долго будет сохранять свою пластичность.
Полезный совет! При изготовлении пружины необходимо следить, чтобы ее сегменты были на полтора-два миллиметра меньше, чем соответствующая сторона сечения профильной трубы. При таких условиях не составит труда поместить пружину внутрь профильной трубы.

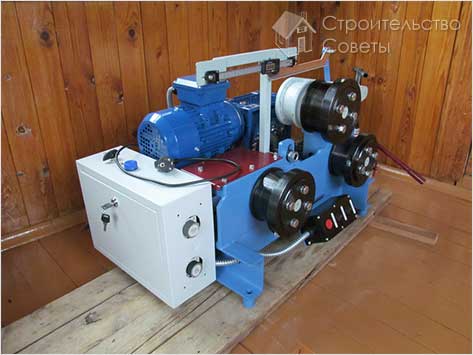

Трубогиб для профильных труб любого сечения с электродвигателем
Сгибание труб с использованием песка
Когда нет возможности произвести работы в специализированных мастерских и дело ограничивается домашними условиями и своими руками, на помощь приходят самые разнообразные идеи того, как согнуть профильную трубу, не затратив больших финансовых и физических усилий. Рассмотрим подробнее, как выгнуть профильную трубу: в домашних условиях при этом можно использовать песок, обязательно просеянный и высушенный. А также деревянные клинья, которые соизмеримы со срезом трубы и могут быть в него забиты.
Порядок действий следующий:
- забить клин с одной стороны трубы;
- засыпать внутрь песок;
- забить клин с другой стороны, тем самым сделав своеобразную заглушку.
Далее, зафиксировав один конец, можно производить сгибание на нужный радиус. При этом место сгиба также можно нагреть для облегчения выполнения операции. Целостность и прочность трубы обеспечит засыпанный песок, который после успешного сгибания можно удалить, выбив предварительно деревянные клинья.

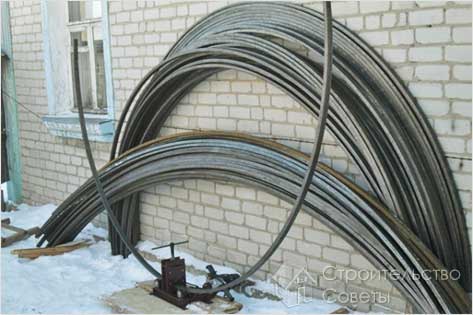

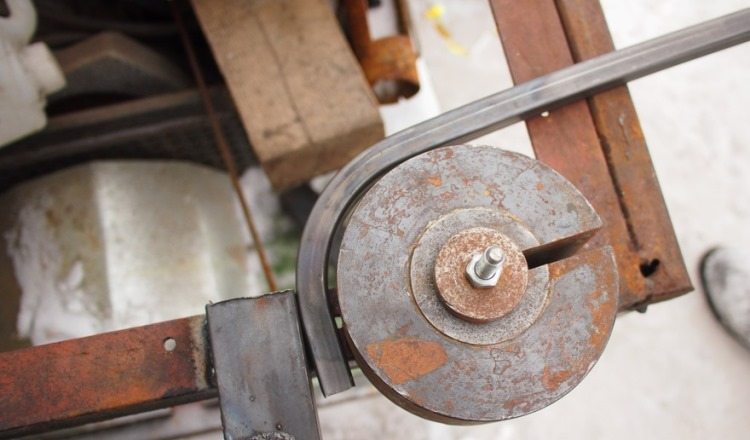

Самодельное приспособление для изгиба профильных труб
Как согнуть профильную трубу с помощью воды
Согнуть профильные трубы в домашних условиях, как необходимо по проекту, можно при помощи воды. При этом труба должна быть сделана из меди либо из любого иного цветного металла. Необходимо закрыть один из концов профильной трубы заглушкой и залить внутрь воду. Важным является обеспечение ее нахождения при отрицательной температуре для того, чтобы вода могла замерзнуть. В таком состоянии согнуть своими руками профильные трубы как прямоугольного, так и квадратного сечения не представляется сложной задачей.
Полезный совет! Помните, профильная труба с квадратным сечением будет гнуться легче ближе к концам, а не к середине.
trubamaster.ru
Как согнуть профильную трубу своими руками
О том, как выполнить изгиб профильных труб самостоятельно в домашних условиях, задумываются многие, когда возникает необходимость построить на участке беседку, теплицу и другие строения такого типа. И это не случайно, поскольку выглядят профильные трубы гораздо выигрышнее по сравнению с изделиями, произведенными из труб обыкновенных круглых сечений.
Но обычную трубу, у которой круглое сечение, можно согнуть при помощи обыкновенного трубогиба, а профильную трубу при помощи трубогиба согнуть не удастся, потому что у гидравлических обычных трубогибов у башмаков и роликов сгиб имеет форму округлую. Если попробовать профильную трубу изогнуть, то на трубе появятся изломы и трещины или же труба сплющится.
Советы
Трубогиб для профильных труб С этой целью применяются несколько способов. К их числу относится гибка при помощи специальных станков, предназначенных специально для труб профильного типа. Такого вида станки называются профилегибами. Однако эти станки имеют весьма приличную стоимость. Кроме того, рядовому домовладельцу ни к чему профессиональное оборудование. Если трубу согнуть требуется лишь один раз, то можно в продаже найти ручные трубогибы, которые подходят и для профильных труб и для круглых. Они стоят относительно недорого (до 100 долларов). При сгибании труб с помощью ручного трубогиба потребуется приложить значительные физические усилия.
Еще один метод, который в таких случаях нередко используется – это выполнение сгиба трубы своими руками с помощью народных методов. Но подобным способом можно согнуть трубы, у которых либо небольшое сечение, либо они изготовлены из достаточно мягкого металла, например, меди.
С помощью трубогиба
Использование профилегиба Для того чтобы самому произвести изгиб профильной трубы, необходимо исходить из радиуса изгиба, материала, из которого труба изготовлена, толщины стенок, а также сечения трубы. Кроме того, следует учитывать требуемую сгибаемую точность, качество изделия, которое получается в результате и условия производства.
Изгиб труб профильных выполняется в допустимых пределах размеров их сечения, а также толщины стенок. При этом необходимо избегать, чтобы поперечное сечение трубы сплющивалось, и происходил излом внутренней части трубы.
Когда труба находится в станке, то она по краям обхватывается и растягивается. Одновременно с этим труба и изгибается в процессе движения гибочного шаблона.
Обратите внимание! Для того чтобы на сгибе сохранить стойкость стенок трубы, сгибание выполняется под внутренним гидростатическим давлением. Для этого на концы трубы надеваются заглушки, и внутрь трубы подается жидкость. После этого к середине трубы подводится гибочный шаблон. При помощи этого шаблона и выполняется изгиб, придавая при этом трубе необходимую форму.С применением сварки и болгарки

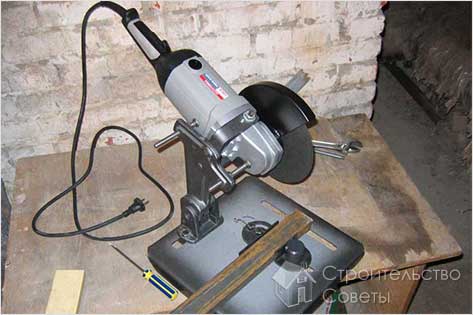

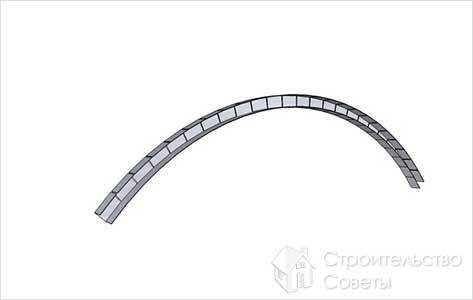

Сгибаем с помощью болгарки Согнуть профильную трубу можно также без использования специальных инструментов и станков.
Причем можно добиться в большинстве случаев изгиба действительно хорошего качества.
Для того чтобы сгибать профильную трубу при помощи сварочного аппарата и болгарки, необходимо выполнить следующее:
- рассчитать радиус загибания (закругления) трубы;
- по длине изгибаемого участка равномерно сделать с 3-х сторон пропилы;
- после этого труба с легкостью гнется;
- пропиленные места свариваются;
- места сварки обрабатываются и шлифуются.
Можно достичь таким способом хорошего внешнего результата при требуемом радиусе изгибания трубы.
С применением средства внутреннего противодействия
Сгибание труб методом противодействия В качестве такого средства может служить специально изготовленная пружина. Прежде чем согнуть трубу, из стальной проволоки навивается пружина квадратного сечения. Каждая сторона сегмента пружины должны иметь величину, которая на 1,5-2 мм будет меньше внутренней величины сечения трубы. Это необходимо для того, чтобы пружина без всяких усилий могла внедриться в трубу. После того как устанавливается место изгиба трубы, прежде чем начать ее гнуть, изгибаемый участок разогревается паяльной лампой. Затем на болванке производится изгиб трубы. Радиус этой болванки равен требуемому радиусу гнущейся трубы.
Медная профильная труба (для отопления или водопровода) в зимний период при необходимости может быть согнута несколько оригинальным методом. Для этого необходимо: медную трубу заполнять водой, предварительно пробкой закрыв один из концов. Труба выставляется на мороз, пока жидкость полностью не замерзнет. Изгибание трубы из меди после этого выполняется по шаблону соответствующего радиуса. При этом не прикладываются усилия, и не теряется сечение.
Видео
Вот такой ручной профилегиб можно собрать самому:
stroysvoimirukami.ru
Как согнуть профильную трубу без трубогиба: видео-инструкция
В процессе работы (обычно совершенно неожиданно) может возникнуть вопрос – а как согнуть профильную трубу в домашних условиях? На сегодняшний день есть несколько достаточно эффективных методик, и при наличии определенной сноровки с задачей можно справиться, не обращаясь в мастерскую к профессионалам.
Изготовить подобные детали можно и самостоятельно
Способ 1. Использование трубогибочных машин

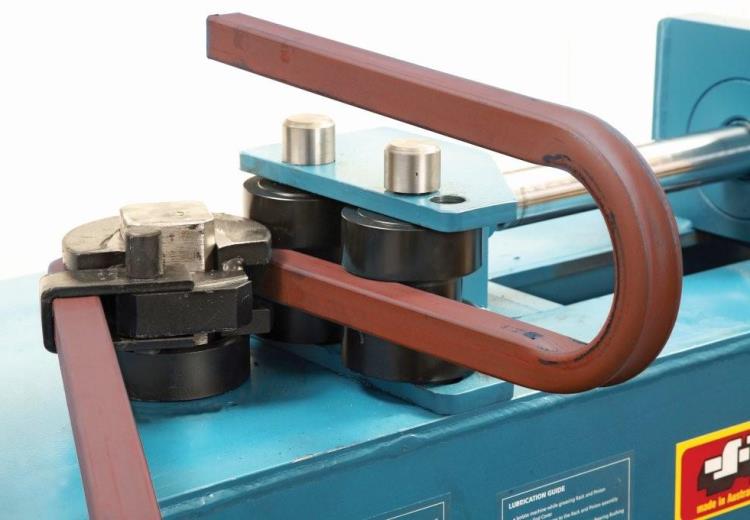

Когда мы говорим о гибке профильных труб, то чаще всего подразумеваем формирование из заготовки дуги определенного радиуса. Чем больше этот радиус, тем легче наша задача, поскольку так внутренняя полость будет подвергаться меньшим деформациям (читайте также статью «Защитная асмольно-полимерная лента для труб»).
Обратите внимание! Изгибать круглые и профильные трубы под прямым углом не получится: излом практически гарантирован. Для этой цели обычно применяют либо сварное соединение, либо специальные переходники, позволяющие состыковать два отдельных отрезка.
Ручной станок для обработки профильных и круглых заготовок
Если необходимость в изготовлении дуг возникает достаточно регулярно, то стоит приобрести ручной или стационарный профилегибочный станок. Он представляет собой устройство с несколькими валиками, которые воздействуют на заготовку, придавая ей нужную форму.
Инструкция по работе на трубогибе достаточно проста:
- Деталь нужного размера укладываем в станок и зажимаем в креплениях.
- Включаем электродвигатель или начинаем вращать рукоятку.
- Рабочие валики смещают ось трубы в направлении изгиба, при этом одновременно выполняется растягивание одной из стенок.
- На противоположную стенку воздействует гибочный шаблон, придавая заготовке нужную форму.
- Для снижения деформации внутренней полости часто применяют гидравлическую стабилизацию: края детали закрываются заглушками, а вовнутрь под небольшим давлением закачивается жидкость.
Стационарный трубогиб
Чтобы повысить эффективность всех операций, стоит соблюдать такие правила:
- Чем медленнее мы производим обработку, тем ниже риск излома или неконтролируемой деформации деталей.
- При работе следует принимать во внимание ограничения по толщине стенки и сечению трубы, актуальные для вашей модели станка.
- Толстые трубы лучше изгибать в заводских условиях после предварительного прогрева: за счет увеличения пластичности металла повышается качество обработки.
Цена бытовых устройств данного типа стартует примерно со 100 долларов. Вот почему для обработки небольшого количества деталей можно либо арендовать аппарат на несколько дней, либо воспользоваться услугами мастеровой.
Народные средства
Способ 2. Подрезка и сварка
Несколько надрезов облегчат работу
Однако трубогибочный аппарат под рукой есть далеко не всегда. Вот почему любому мастеру стоит заранее изучить, как загнуть профильную трубу в домашних условиях с применением более распространенных инструментов.
Если целостность внутренней полости для нас не является критичной, можно воспользоваться угловой шлифовальной машинкой и сварочным аппаратом:
- На деталь наносим разметку, выделяя участок, по которому будет проходить линия изгиба.
- С внутренней стороны с помощью болгарки с отрезным диском делаем несколько пропилов не менее чем на 3/4 сечения.
- Взявшись за концы детали, формируем изгиб.
Совет! при необходимости излишки металла вырезаем той же болгаркой.
- Фиксируем заготовку в шаблоне и свариваем края разрезов.
- После того как металл остынет, меняем диск болгарки на шлифовальный и полируем обработанную поверхность.
Дуги, подвергнутые сварке и полировке
Способ 3. Внутренняя пружина
Если сохранение целостности стенок является принципиальным, то для выполнения стоящей перед нами задачи нужно своими руками изготовить специальную пружину:
Фото квадратной пружины с плотной навивкой
- Берем стальную проволоку диаметром до 4 мм. Чем толще стенки трубы, тем прочнее должна быть проволока.
- Используя полнотелую стальную болванку, навиваем пружину квадратного сечения. Размер стороны квадрата подбираем таким образом, чтобы полученная конструкция без труда проходила во внутреннюю полость трубы.
- Закладываем пружину в область изгиба, после чего прогреваем деталь паяльной лампой.
- Используя шаблон или круглую болванку подходящего диаметра, формируем дугу. При этом пружина внутри защитит деталь от излома и сохранит ее профиль.
Данная методика является довольно трудоемкой, поскольку изготовление пружины отнимает много времени и сил. С другой стороны, использовать эластичную вставку можно многократно, так что описанный способ вполне подходит для выполнения масштабных работ.
Способ 4. Заполнение песком или водой
Если же под рукой нет подходящей стальной проволоки, а необходимость в изготовлении дуги из трубчатой заготовки стоит довольно остро, стоит воспользоваться одной из методик, предполагающих внутреннее заполнение.
В качестве заполнителя можно использовать жидкость:
- Перед тем как гнуть профильную трубу из меди с тонкими стенками (иногда они используются в отопительных системах), ее полость заливаем водой, герметично закрыв оба торца.
- После заливки выносим изделие на холод или помещаем в морозильную камеру. Ожидаем до тех пор, пока вода полностью замерзнет.
- Используя болванку или шаблон, производим загиб трубы, после чего вынимаем пробки и сливаем воду.
Обработка заготовки с прогревом
В теплое время года, а также при обработке толстостенных заготовок воду заменяем песком:
- Материал просеиваем, удаляя все загрязнения, после чего тщательно прокаливаем на огне.
- Один край заготовки затыкаем деревянной пробкой.
- Засыпаем в полость сухой песок, тщательно уплотняя его путем постукивания по земле или верстаку.
- Устанавливаем пробку на другой конец детали и выполняем гибку. Если не спешить, то песок за счет поддержания внутреннего давления не позволит сформироваться внутреннему излому.
Схема гиба
Вывод
Если вы хотя бы периодически работаете с металлом, то знать о том, как согнуть профильную трубу без трубогиба, вам нужно обязательно. Конечно, все описанные методы не смогут в полной мере заменить качественное профессиональное оборудование, но в критической ситуации они способны прийти на помощь, позволив решить поставленную задачу максимально оперативно (см.также статью «Дефлектор на трубу – что это такое и зачем он нужен»).
Если вы захотите ознакомиться с технологией обработки более подробно, рекомендуем просмотреть видео в этой статье.
gidroguru.com
Как согнуть профильную трубу в домашних условиях
Профильная труба – это труба, имеющая квадратное или прямоугольное сечение. Поэтому, возможно, вы подумаете, что согнуть ее практически невозможно. Хотя на самом деле, зная, как согнуть профильную трубу, это процесс покажется вам почти пустяком.
Однако приступая к работе, надо точно знать, что именно вы хотите в результате получить. Гнуть трубу, как говорится «на глазок» — это лишняя трата и своего времени, и физических сил.
Неаккуратно приложенные усилия могут разрушить профильную трубу, даже несмотря на то, что она сделана из металла.
Станок для гибки труб
Так как согнуть профильную трубу надо очень аккуратно, чтобы по возможности не изменилось ее сечение и, конечно же, связанные с ним свойства (жесткость и прочность), то лучше всего воспользоваться для этих целей специальным станком, который называют профилегибом. Покупать такой станок для разовых работ финансово невыгодно, поэтому можно просто обратиться в фирму, которая это оборудование уже имеет и ее работники выполнят ваш заказ быстро и качественно. Стоимость таких работ может варьироваться, но в любом случае это будет гораздо дешевле, чем купить трубогиб для личного использования.
При использовании станка сгибание трубы обычно производится равномерно по всей ее длине.
Действовать следует постепенно, чтобы не появились изломы и не произошло сплющивание профиля, которое невозможно уже будет устранить.
При правильном приложении усилий вам удастся избежать также и таких дефектов, как появление гофрированных участков. Труба останется гладкой, так как трубогиб одновременно и растягивает, и изгибает ее, в то время как сжимающее усилие также возникает постепенно и действует постоянно, а не рывками.
Однако чтобы добиться повышенного качества работы, стоит воспользоваться методом изгиба с использованием плюсов гидростатического давления. Для этого профильную трубу необходимо полностью заполнить жидкостью, закрыв затем ее оба конца специальными заглушками. Сгибать на станке такую трубу следует начинать с ее центра, а не с края, постепенно уменьшая радиус изгиба до достижения нужной формы.
Гнем вручную
Другой вариант – воспользоваться ручным трубогибом, подходящим для выбранного вами сечения трубы. К сожалению, применение этого приспособления требует значительных физических усилий, которые «по плечу» не каждому из нас, так как согнуть профильную трубу, стенки которой имеют толщину в несколько миллиметров, достаточно сложно.
К тому же, если профильная труба имеет большое сечение, то согнуть ее вручную у вас не получится, так как к ручной трубогиб рассчитан только на строго определенные размеры трубы.
Домашний вариант
Если ни одного из вышеуказанных трубогибов (ни ручного, ни в виде станка) у вас нет, можете воспользоваться еще одним способом – согнуть трубу в домашних условиях с помощью «болгарки» и сварки.
В этом случае процесс будет выглядеть следующим образом и займет довольно много времени:
- Прежде всего, необходимо рассчитать радиус изгиба профильной трубы, который вам необходим.
- Нанесите на трубу отметки, по которым вы ее будете разрезать, чтобы затем изогнуть до нужной формы. Помните, что чем чаще будут пропилы, тем более плавным будет конечный изгиб профильной трубы.
- С помощью «болгарки» выполните пропилы трех сторон, все время оставляя четвертую сторону сечения нетронутой.
- Аккуратно изогните трубу до нужной формы. Для облегчения процесса можно воспользоваться своеобразным лекалом, выпиленным из дерева, внешний край которого будет повторять нужную форму изгиба. Приложите край (целую четвертую сторону) профильной трубы к нему, закрепите и приступайте к сгибанию до нужной кривизны.
- С помощью сварочного аппарата заварите пропилы. Швы должны быть достаточно аккуратными и прочными.
- Отшлифуйте места сварки, чтобы в итоге у вас получилась ровная поверхность.
Так как согнуть профильную трубу таким способом быстро у вас не получится, использовать «болгарку» и сварку лучше только для единичных работ или для сгибания труб большого сечения. Если же вам необходимо выполнить довольно большое количество изогнутых профильных труб, лучше сначала смастерить самодельный трубогиб.
Трубогиб своими руками
Создать трубогиб своими руками не очень сложно, если вы, конечно же, знаете принцип его действия и основные элементы конструкции. В качестве подсказки при этом вы можете воспользоваться вот этим видео:
Пружина для изгибания трубы
Мастера знают еще один способ, как согнуть профильную трубу. Для этого они используют специально изготовленную пружину квадратного сечения, сделанную из стальной проволоки толщиной в 2-4 мм. Внешний размер пружины должен быть на 1-2 мм меньше внутреннего сечения профильной трубы.
Готовую пружину помещают в трубу. Затем с помощью паяльной лампы нагревают тот участок трубы, который необходимо согнуть (не забывая про специальные защитные перчатки и клещи), прикладывают его к болванке, имеющей необходимый радиус, закрепляют и надавливают до получения необходимого изгиба.
www.stroitelstvosovety.ru
изгиб трубы - это... Что такое изгиб трубы?
изгиб трубы с большим радиусом закругления — изгиб трубы с плавным переходом — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом Синонимы изгиб трубы с плавным переходом EN long sweep bend … Справочник технического переводчика
изгиб трубы с малым радиусом закругления — изгиб трубы под острым углом — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом Синонимы изгиб трубы под острым углом EN sharp bend … Справочник технического переводчика
лёгкий изгиб трубы — слегка сгибать трубу — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность Синонимы слегка сгибать трубу EN Spring … Справочник технического переводчика
резкий изгиб (трубы) — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN dog leg … Справочник технического переводчика
Изгиб — – деформация детали в направлении перпендикулярном его оси. [Блюм Э. Э. Словарь основных металловедческих терминов. Екатеринбург 2002] Изгиб – деформация, возникающая в балках, плитах перекрытий, ограждающих конструкциях под… … Энциклопедия терминов, определений и пояснений строительных материалов
Изгиб (в сопротивлении материалов) — – вид деформации, характеризующийся искривлением (изменением кривизны) оси или срединной поверхности элемента (балки, плиты и т. п.) под действием внешней нагрузки. Различают изгиб чистый, поперечный, продольный, продольно поперечный. [Бадьин Г.… … Энциклопедия терминов, определений и пояснений строительных материалов
Изгиб косой (в сопротивлении материалов) — – вид деформации, характеризующийся искривлением (или изменением кривизны) стержня (бруса) под действием внешних сил, проходящих через его ось и не совпадающих ни с одной из главных плоскостей бруса. Косой изгиб – частный случай сложного… … Энциклопедия терминов, определений и пояснений строительных материалов
Изгиб продольно-поперечный — Изгиб продольно – поперечный – изгиб, вызываемый одновременным действием продольных, сжимающих и поперечных сил. [Большой энциклопедический политехнический словарь. 2004.] Рубрика термина: Теория и расчет конструкций Рубрики энциклопедии:… … Энциклопедия терминов, определений и пояснений строительных материалов
Изгиб продольный — – изгиб сжатого (первоначально прямого) стержня вследствие потери им устойчивости. Возникает под действием центрально приложенных продольных сжимающих сил. [Новый политехнический словарь, Москва, Научное издательство, 2000г.] Рубрика… … Энциклопедия терминов, определений и пояснений строительных материалов
ГОСТ 30432-96: Трубы металлические. Методы отбора проб, заготовок и образцов для механических и технологических испытаний — Терминология ГОСТ 30432 96: Трубы металлические. Методы отбора проб, заготовок и образцов для механических и технологических испытаний оригинал документа: 4.3 Отбор кольцевых проб от чугунных раструбных труб для испытаний на разрыв или… … Словарь-справочник терминов нормативно-технической документации
Отбор проб, заготовок и образцов для испытаний на ударный изгиб — 4.2 Отбор проб, заготовок и образцов для испытаний на ударный изгиб 4.2.1 Пробы для изготовления образцов для испытаний на ударный изгиб по ГОСТ 9454 вырезают из труб толщиной стенки 5 мм и более, а для изготовления образцов для испытания… … Словарь-справочник терминов нормативно-технической документации
universal_ru_en.academic.ru
.jpg)
