Как выбрать УЗО для дома и квартиры?
Важность мероприятия
Если Вы неправильно выберите модель УЗО, то есть ошибетесь с его характеристиками, это чревато следующими последствиями:
- Автоматика будет срабатывать во время ложной тревоги, т.к. незначительные утечки электричества всегда присутствуют в проводке, особенно если она старая (в деревянном доме на даче).
- Слишком высокие характеристики УЗО по мощности, которым Вы отдадите предпочтения, не будут срабатывать во время опасной ситуации, в результате чего можно получить поражение электрическим током.
- Устройство не сможет функционировать при подключении алюминиевых жил Вашей домашней проводки, т.к большинство современных моделей предназначены только для подсоединения медных проводников.
Чтобы не допустить данные ошибки, сначала необходимо разобраться с характеристиками дифференциального выключателя, после чего переходить к его выбору.
Основные характеристики устройства
Итак, среди наиболее важных технических характеристик, на которые нужно опираться при выборе УЗО для квартиры и частного дома, выделяют:
- Номинальное напряжение сети: 220 В (однофазная) либо 380 В (трехфазная).
- Количество полюсов: двухполюсный (если 1 фаза) и четырехполюсный (если 3 фазы).
- Номинальный ток нагрузки может составлять 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А.
- Номинальный отключающий дифференциальный ток (утечка) 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
- Номинальный условный ток короткого замыкания – варьируется от 3 кА до 15 кА. Простыми словами данная величина показывает надежность УЗО и его устойчивость при возникновении КЗ. На передней панели значение отображается в прямоугольнике в амперах, либо после символа «Inc».
- Коммутационная способность (обозначение «Im») – представляет собой максимальное значение, при котором изделие способно нормально среагировать. Должно составлять не меньше, чем 10 значений номинальной нагрузки, либо не менее 500 А (современный изделия имеют коммутационную способность от 1000 до 1500 А).
- Принцип работы: AC – срабатывание при переменном токе, A – переменный + постоянный пульсирующий, B – постоянный + переменный, S – присутствует выдержка времени перед срабатыванием, G – также присутствует выдержка, но ее время меньше.
- Конструкция: электронный (работает от сети) либо электромеханический (не требует питания). Чем отличается электронное УЗО от электромеханического, мы рассказывали в отдельной статье.
Существующие характеристики мы Вам предоставили, теперь подробно рассмотрим, как их нужно учитывать, чтобы правильно выбрать УЗО по мощности (в этом случае амперажу), току утечки и другим параметрам.
Советуем просмотреть подборку видео уроков, в которых более подробно рассмотрена процедура расчета УЗО, а также стратегия по выбору подходящей модели на примере таблиц:
Критерии правильного выбора
Номинальный ток
Первое, на что нужно обратить внимание – на какой ток рассчитано устройство. Чтобы правильно выбрать УЗО по току, необходимо изначально определиться с тем, для каких целей будет устанавливаться изделие. Если Вы хотите защитить отдельный элемент сети, к примеру, стиральную машинку, систему электрический теплый пол либо водонагреватель (бойлер), значение может быть не выше, чем 16 А. Для всей электропроводки в квартире нужно ставить агрегат не меньше, чем на 32 А. Чтобы правильно подобрать значение, сначала нужно рассчитать нагрузку от всех подключенных электроприборов и отталкиваясь от полученной суммы выбрать наиболее подходящую модель УЗО. На корпусе современной техники производители обычно указывают номинальную токовую нагрузку, поэтому с расчетами не должно возникнуть сложностей.
Дифференциальный ток
Мы рассмотрели все существующие значения, которые варьируются от 10 до 500 мА, теперь разберемся, какое УЗО лучше выбрать по амперажу в определенных ситуациях. Защиту человека от поражения электричеством обеспечивают уставки от 6 до 100 мА. В то же время утечки свыше 30 мА будут ощутимы телом человека. Именно поэтому для детской и ванной комнаты лучше выбрать модель на 10 мА, а для защиты розеток и светильников 30 мА.
Тут же следует отметить, что каждый электроприбор имеет естественный ток утечки, который указывается в прилагаемом техническом паспорте. При выборе УЗО по току утечки обязательно учитывайте следующее правило: сумма естественных утечек не должна превышать номинальное значение защитного прибора больше, чем на 30% (1/3). В противном случае будут возникать ложные срабатывания, от которых много хлопот.
Тип изделия
Итак, простыми словами объясняем предназначение каждого из типов УЗО:

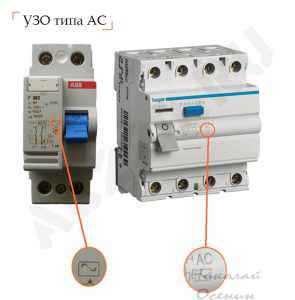

- АС – в основном используется для защиты электроприборов в домашних условиях при использовании как однофазной, так и трехфазной сети. Бытовую технику с пульсирующим током, к примеру, стиральную машину, защитить такое изделие не сможет.
- А – используется как раз для отдельной защиты стиральных машин в квартирах и частных домах.
- B – в основном используются на производстве, поэтому выбрать данный тип для дома нет смысла.
- S – как мы уже говорили, отключение происходит не сразу же при обнаружении утечки, а через определенную уставку времени. Как правило, применяется для предотвращения пожара и подключается на вводном щите, обслуживая всю электропроводку (поэтому и уставка на ток утечки выбирается не менее 100 мА).
- G – в основном подключается на отдельный электроприбор для контроля и своевременной противопожарной защиты. В отличие от типа «S» имеет меньшее время выдержки.
Конструкция
Тут особо говорить не о чем, электронные имеют более сложный принцип работы и функционируют только при наличии источника питания (внешнего либо электросети). Более надежные и долговечные – электромеханические, поэтому лучше выбрать электромеханическое УЗО для квартиры и дома, к тому же стоимость будет на порядок ниже.
Производитель
Ну и последний, не менее важный критерий выбора УЗО – по производителю. На сегодняшний день лучшими в производстве данных изделий являются следующие фирмы:
Среди бюджетных моделей самое высокое качество у компаний Аустро-УЗО и ДЭК.
Рекомендуем отдавать предпочтение более дорогим изделиям, однако если бюджет не позволяет, неплохо справятся с защитой и отечественные производители. В любом случае перед покупкой советуем Вам посетить форумы по электрике и ознакомиться с отзывами покупателей о выбранной модели! Так Вы наверняка узнаете все преимущества и недостатки изделия и точно определить какое УЗО лучше выбрать.
Подводим итог
Вот мы и предоставили рекомендации по выбору устройства защитного отключения, теперь хотелось бы подвести итог и выделить те модели, которые используются чаще всего:
Частный дом (либо коттедж). На вводе устройство защитного отключения номиналом не менее 100 мА для реагирования на утечку, типа S и на номинальный ток 63 А. На сегодняшний день часто используется трехфазная сеть, поэтому ВДТ в таком случае должен быть четырехполюсным. На отдельные группы: розетки, светильники и т.д. рекомендуется устанавливать по одному УЗО типа А (либо АС) на 30 мА и номинальной токовой нагрузкой согласно расчетам – 16/25/32А.
Квартира. Тут все проще. Вводной щит – устройство на 32А, 30 мА, тип А/АС, обычно двухполюсные (если не осуществлялась замена электропроводки в квартире на новую). Для стиральной машинки либо ванной комнаты можно выбрать еще одно УЗО отдельно на 16А.
Это все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь Вы знаете, как выбрать УЗО для квартиры и дома по мощности, току утечки, производителю!
2 комментария
Внимательно перечитал несколько сайтов по электрике, вывод, в ванной комнате узо или дифавтомат должен быть на ток утечки 10мА, но везде рассматривается мощность стиральной машины или фена до 2,5 кв. У себя хочу установит проточный водонагреватель мощностью 8кв.Соотвенственно ток устройства 36,4А при 220 вольтах, при повышении напряжения выше. Провод заложил 6мм/кв, автомат отключения на 40А на вводе в квартиру. Но найти УЗО или дифавтомат с током утечки на 10мА не удалось. Вопрос как быть, уходить на меньшую мощность водонагревателя нельзя, т.к. 8кв минимальная мощность которая нагреет воду в зимний период до необходимой температуры. Смущает то, что везде акцентируется внимание, что в ванной ток утечки должен быть не более 10 мА, на остальных приборах вне ванной 30мА. Будет ли безопасен ток утечки в 30 мА в ванной комнате? Хотелось бы узнать Ваше мнение, что мне необходимо поставить. Линия на стиральную машину в ванной отдельная.
С уважением Михаил
Здравствуйте! Каталожный номер — MAD10-2-040-C-010 компании IEK делает такие устройства.
Источник: http://samelectrik.ru/kak-vybrat-uzo-dlya-doma-i-kvartiry.html
Как выбрать УЗО. Пример расчета
Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info!
В предыдущих двух статьях мы подробно рассмотрели, как выбрать УЗО:
Теперь пришло время закрепить полученную информацию на конкретном примере.
В жилых квартирах и домах желательно использовать устройства защитного отключения, установленные в два уровня:
1 уровень. На вводе в квартиру сразу после вводного автоматического выключателя желательно установить противопожарное УЗО на 100 или 300 мА (для защиты от возможного возгорания при повреждении и естественном старении изоляции).
2 уровень. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей применяются УЗО с уставкой по току утечки 10 и 30мА.
Итак, давайте рассмотрим вопрос выбора и расчета УЗО на конкретном примере.
Предположим, что у нас имеется жилой дом, в котором электропроводка проводка разделена на следующие группы потребителей:
— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.
— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;
— кондиционер: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;
— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;
— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;
— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;
— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;
Давайте дополним имеющуюся схему электропроводки жилого дома устройствами защитного отключения.
Начнем расчет со стиральной машины, она выполнена отдельной группой и работает во влажной среде.
Как мы помним, приблизительное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно рассчитать по формуле:
IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где
IΔэп — ток утечки электроприемника, мА;
IΔсети — ток утечки сети, мА;
Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;
Lпровода — длина фазного проводника, м.
Номинальный дифференциальный отключающий ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:
3 IΔ=3х3,45=10,35 мА.
Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО получилось практически равным 10 мА, поэтому для стиральной машины выбираем УЗО с номинальным дифференциальным отключающим током 10 мА.
УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток не более 16 А, поэтому выбираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.
Поскольку электропроводка однофазная, УЗО выбираем двухполюсное; тип А, электромеханическое, с номинальным условным током короткого замыкания Inc=6000 А.
Если позволяют средства и есть возможность установки электрощита на большое количество модулей, тогда желательно устанавливать отдельное УЗО на каждую группу потребителей. Для них использовать УЗО с уставкой по дифференциальному току 30 мА.
По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, чтобы проверить, не будет ли он превышать одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превышает, тогда, возможно, придется разделить группу на две.
На практике часто поступают иначе. Все приборы в электросети квартиры одновременно не подключаются, поскольку общая мощность ограничена вводным автоматом. В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для оставшихся групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.
Номинальный ток УЗО выбрать на ступень больше номинала вводного автомата, т.е. 40 А. Поскольку сумма номиналов автоматов по группам превышает номинал вводного автомата.
Если УЗО будет срабатывать, тогда для оставшихся групп потребителей вместо одного УЗО на 30 мА, установить два на 30 мА. Например, объединить розетки кухни и освещение под одним УЗО, а розетки двух комнат и кондиционер – под другим. Возможно, группу освещения вывести из-под защиты УЗО.
Этого обычно бывает достаточно для нормального функционирования УЗО. Недостаток такой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.
После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.
Селективность по номинальному отключающему дифференциальному току будет соблюдена, поскольку 100 мА более чем в три раза больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, необходимо использовать вводное УЗО типа S.
Поскольку электропроводка однофазная, все УЗО выбираем двухполюсные. Групповые УЗО 2-го уровня выбираем с номинальным условным током короткого замыкания Inc=6000 А, электромеханические, типа А.
Для вводного УЗО номинальный условный ток короткого замыкания Inc выбираем 10000 А, поскольку дом новый, рядом ТП, при аварии возможны большие значения токов короткого замыкания.
Выбираем все УЗО одой марки, для примера АВВ.
В результате расчетов у нас получилась следующая схема:
— первый вариант, если используются два групповых УЗО;
— второй вариант, если используются три групповых УЗО.
Смотрите подробное пошаговое видео Как выбрать УЗО. Пример расчета:
Интересные материалы по теме:
Как выбрать УЗО. Часть 2
Дифавтомат устройство и принцип работы
Что еще почитать?
Олег Класс!Ты как всегда в десятку,читаю и получаю удовольствие и техническое и практическое!
Возник вопрос, если в схеме подключения фигурируют несколько групп электропотребления и на каждую группу установлено УЗО то для каждой группы должен быть свой «ноль»? Почему нельзя объединить их на нулевую рейку?
Да, после УЗО в каждой группе свой «ноль».
Если есть целесообразность, то можно объединить нули в конкретной группе на свою отдельную нулевую шину-рейку.
Спасибо за статью!После вводного УЗО как лучше разделить ноль на групповые?смонтировать еще одну нулевую шину?
Все зависит от конкретной схемы и компоновки.
Можно шинами (гребенками), можно проводом под двойной НШВИ-2, можно кросс-модуль, можно нулевую шину.
Спасибо за статью, только не могу разобраться, для чего после узо ставить ав, ведь у узо есть своя защита от сверхтоков, т.е. в него как бы встроена фунция ав, или я ошибаюсь??
УЗО не имеет защиты от сверхтоков, поэтому и устанавливают АВ.
В дифавтоматах эта защита есть.
Смотрите материалы на сайте, там уже все подробно объяснял.
Спасибо, Олег, за статьи и видео. Очень познавательно.
У меня вопрос по этой теме. Какое УЗО выбрать для электрической варочной поверхности мощностью 7квт.
По приведенным формулам рассчитываем:
приблизительное значение тока утечки в электроустановке,
IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода,
Номинальный дифференциальный отключающий ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:
3 IΔ=3х12,82=38,46 мА.
Значит, нужно УЗО с номинальным током 40А и уставкой по диф.току 30мА? Но 30мА меньше расчетного 38,46мА. Как быть? Использовать УЗО с уставкой по диф.току на 100ма класса А, а для обеспечения селективности
по времени использовать вводное УЗО типа S с уставкой по диф.току на 100ма? Что посоветуете?
Для варочной поверхности устанавливается УЗО на 30мА, достаточно типа АС. Номинал УЗО определяется номиналом автоматического выключателя, защищающего линию варочной поверхности. Для подключения варочной такой мощности, автомат должен быть на 32А. Соответственно номинал УЗО варочной выбираете 32А или 40А.
Вводное (правильнее противопожарное) УЗО есть смысл ставить в щите учета для коттеджа, либо в ЭРЩ для много квартирного дома. Оно д.б. селективным типа S.
Спасибо за ответ. Посмотрел еще раз Ваши статьи, понял почему для варочной поверхности нельзя ставить УЗО с IΔn=100 мА, поскольку оно не защищает человека от поражения электрическим током.
Здравствуйте, Олег. Спасибо Вам за Ваши труды. Нельзя ли поподробнее остановиться на противопожарном УЗО. Почему именно с такими характеристиками УЗО является противопожарном? Собираюсь выполнять электропроводку в новом деревянном дачном доме и бане. Противопожарном безопасность очень волнует. Спасибо.
Олег, добрый день.
Спасибо Вам за такие статьи, все как говорится все по полочкам.
У меня вопрос можно ли посадить на одно УЗО розетки в ванной комнате (в том числе под стиральную машину) — сидят на кабеле 3*2,5 и автомате на 16А и водонагреватель сидит на кабеле 3*4 и автомате на 20А.
Если можно то подойдет ли для этих целей УЗО на 30мА номиналом 32А(40А — подскажите какой лучше)? Какого типа должно быть это УЗО?
Ну и последний вопрос нужно ли УЗО на освещение и УЗО на варочную поверхность(она ведь стеклянная)?
Сан-узел — это влажная группа и требует УЗО на 10 мА. Такие УЗО, в основном, выпускаются на номинальный ток 16А, соответственно нагрузка под ним не должна превышать 16А.
УЗО необходимо устанавливать на все потребители, где возможно прикосновение человека.
На освещение в бюджетных вариантах УЗО можно не ставить.
Олег, подскажите на сколько правильно заменить связку АВ на 16А + УЗО на 10 мА номинальный ток 16А на диф автомат.
Если это возможно то посоветуйте пожалуйста диф автомат из линейки АВВ
Да, есть дифы 16А/10мА. У АВВ DS201-C16 A10/
Только они дороже связки УЗО+АВ и в основном под заказ от 2-х недель.
Добрый вечер! Вопрос следующего плана — есть электродуховка, мощностью 3200 Вт и посудомойка, мощностью 2100 Вт. Есть два варианта подключения:
первый — две отдельные линий от щитка проводом 16 мм2 с защитой от двух отдельных УЗО;
второй — одна линия от щитка проводом 4мм2 с защитой от одного УЗО.
Как, по Вашему мнению,какой из вариантов более правилен? Заранее спасибо!
Правильно сделать так:
— электродуховка мощностью 3200 Вт — кабель сечением 2.5мм2
— посудомойка мощностью 2100 Вт — кабель сечением 1.5мм2
Спасибо большое за ответ!
Подскажите пожалуйста как правильно сделать. Многоквартирный дом, все на электрике, вводной автомат на 40 А категории «С». Ввод в квартиру 3 фазы. Есть возможность поставить только одно УЗО, нету места в щитке. А груп где влажность много (бойлер, стиралка, посудомойка, варочная поверх. и т.д.) Какое УЗО лучше всего? И какой автомат для поверхности плиты 7,2 кВт там 3 фази. Заранее Спасибо.
Одно УЗО на вводе в дом — очень плохое решение. Для защиты человека от поражения током, в этом случае может быть только с уставкой 30 мА.
Найдите возможность разделить на группы, на первом месте должна стоять безопасность!
У меня возник вопрос по подключению вводного противопожарного УЗО. Если все линии нагрузки квартиры защищаются групповыми УЗО (на токи утечки 10мА и 30мА), то какой смысл последовательно с ними подключить еще и вводное противопожарное УЗО на ток утечки 100мА? Разве эти же групповые УЗО не могут заодно выполнять функции п/п УЗО? Если при токах утечки до 30 мА всегда срабатывают групповые УЗО, то откуда берется ток утечки 100мА ( конкретно в моем случае длина квартирного вводного кабеля 3-4 метра )для срабатывания п/п УЗО? За ответ заранее коп рахмет (большое спасибо)!
Противопожарное УЗО предназначено для отключения электроснабжения в доме или квартире при повреждении изоляции вводного кабеля. А также других групп, не защищенных УЗО, либо как защита в случае выхода из строя какого-либо из нижестоящих УЗО.
Интересует следующий вопрос по расчету суммарного тока утечки
IΔ = IΔэп + IΔсети = 0,4 Iрасч + 0,01 *Lпровода
а конкретнее — длина провода (длина фазного провода).
Если УЗО ставиться на группу (розеток, приборов) например. Одна розетка в 5 метрах от щитка, другая розетка в 15 метрах. Какая тогда здесь длина провода? 5, 15, 20 ? Выбирать максимальную длину провода или сумму всех длин ? Спасибо большое.
Необходимо считать сумму всех линий проводов, подключенных к УЗО. Это вытекает из 1-го правила Кирхгофа, который устанавливает зависимость между токами в узле электрической цепи, к которому подходит несколько ветвей.
В нашем случае узел — это УЗО. Протекающий через него ток утечки будет равен алгебраической сумме токов утечки групповых линий по этим УЗО.
Подскажите для двух бойлеров, стиралки, посудомойки — необходимо ставить только 10мА? Тогда получается минимум 4 УЗО и 4 автомата = 11 мест.
Или что-то из этого можно пустить через 30мА?
Здравствуйте, Дмитрий. Желательно 10 мА. Да, 4 УЗО, можно 4 дифавтомата.
Как я понимаю лучше всего подойдет 2CSR245140R0164?
Сложный выбор — получается что экономически выгодней узо+автомат…
В основном — УЗО + автомат дешевле, но зависит от брэнда.
Действительно отличные информативные статьи, спасибо.
Спуск на частный дом выполнен СИП (4*25 кв.мм) — 3 фазы (счётчик и АВ в РУ энергоснабжающей организации, длина линии от РУ до спуска на дом — 300 м), планирую установить АВ на 63А, (завести на него СИП), а от него до РЩ дома ВВГ 4*16 кв.мм. ВВГ проложен в стальной водопроводной трубе, поскольку проходит по деревянным стропильным элементам карниза в противоположную от спуска часть здания. Прочитав вашу статью, проникся необходимостью установить противопожарное УЗО. Возник вопрос: трубу, в которой проложен ВВГ, в данном случае необходимо заземлять?
Да, трубу надо заземлить.
Поясните, пожалуйста, почему в варианте с тремя групповыми УЗО в третьей группе использовано УЗО на 40А? Ведь сумма номиналов автоматов в этой группе (26А) меньше номинала вводного автомата (32А) и, по идее, надо поставить УЗО на 32А.
Можно равным или более номинала вводного автомата.
УЗО на 32А есть не у всех производителей, я его тоже не применяю, у меня запас на 25А и 40А.
Главное, чтобы номинал не был меньше номинала групповых АВ.
доброго времени суток.Есть один вопросик ..монтаж эл.проводки выполнен 2-х жильным проводом. хотелось бы поставить узо,но как я понимаю для большей эффективности нужно заземление.Будет ли целесообразно его ставить?
Здравствуйте, Сергей! Я уже подробно рассматривал этот вопрос. Смотрите на сайте статью «Работа УЗО в двухпроводной сети». Она входи в курс «Автоматические выключатели, УЗО, дифавтоматы — подробное руководство».
Здравствуйте. В данной статье в Вашем примере для расчета была приведена стиральная машина и номинальный дифференциальный отключающий ток в итоге получился 10.35.
А что делать, если данный ток порядка 15-17мА и подключена стиральная машина и допустим фен с мощностью 1200Вт?
В «Подробном руководстве по АВ и УЗО» я рассматривал такой случай, смотрите пошаговый алгоритм выбора УЗО.
Либо разделить на 2 отдельные линии, либо не подключать одновременно.
Спасибо. Но, если даже включить одну стиральную машину, то получается в итоге 13мА, что явно больше 10. Как быть тогда?
Расчет по формуле позволяет приблизительно определить возможный ток утечки.
Обычно, если для стиралки проложена отдельная линия, то УЗО 16/0.01 достаточно и нет ложных срабатываний.
Добрый день!Подскажите пожалуйста! УЗО можно поставить на группу потребителей, а как быть с дифавтоматом? Возможно ли ставить его на группу скажем из трех розеток к каждой из которых идет свой проводник!? Или такое подключение невозможно и нужно на каждую диф ставить!? Спасибо
Здравствуйте, Павел. Дифавтомат ставится для защиты отдельной линии. На отдельную линию — свой дифавтомат.
Спасибо! То есть можно сказать,что УЗО выигрывает в финансовом плане(ведь одно узо и три автомат.выкл., дешевеле чем три дифавтомата) , но обеспечивая ту же безопасность?
Да, обычно УЗО + АВ дешевле, чем дифавтомат.
Добрый день. Можете объяснить момент с УЗО на стиральную машину, ведь номинал должно быть на ступень больше тоесть 25А, а так получается при перегрузе возможна некорректная работа УЗО? И есть ли УЗО на 25А и 10мА?
Добрый день. Номинал УЗО должен быть равен или больше номинала защищающего линию автоматического выключателя.
УЗО с чувствительностью по току утечки 10мА выпускаются номиналом в основном на 16А. 25/0.01 бывают, но редко и не у всех брендов.
Добрый день! Вопрос по защите на линии Проточного водонагревателя мощностью 6.5кВт. Какое УЗО правильнее применить? Влажная группа, но на такую мощность нет УЗО с установкой 10мА
Приветствую! Да, на потребитель такой мощности можно установить УЗО или дифавтомат с чувствительностью по току утечки только 30мА.
Добавить комментарий Отменить ответ
Следите за анонсами!
Для показа облака WP-Cumulus необходим Flash Player 9 или выше.
- Контактор — назначение и принцип работы 11.11.2017
- Инструмент электрика для сборки электрощитов — минимальный набор 10.11.2017
- Квартирный щиток. Теория и практика 05.11.2017
- Электрощиты коттеджа — инвертор, генератор, импульсные реле. Есть все! 04.11.2017
- Что такое кросс-модуль | распределительный блок? Для чего и зачем нужен? 02.11.2017
© 2018 Электропроводка | Электрика своими руками | Сборка и проектирование электрощитов · Копирование материалов сайта без разрешения запрещено
Источник: http://elektrik-sam.info/kak-vybrat-uzo-primer-rascheta/
Как выбрать УЗО
Как и любое другое устройство, УЗО или как их еще называют выключатели дифференциального тока, имеет разные технические характеристики.
Основными параметрами, на которые обращают внимание при выборе УЗО, являются:
- — напряжение сети 220/380 В;
- — количество полюсов , для однофазной сети – двухполюсные, для трехфазной – четырехполюсные;
- — номинальный ток на который рассчитано УЗО. Выпускаются на номинальный ток нагрузки 16, 20, 25, 32, 40, 63, 80, 100 А;
- — дифференциальный ток на который реагирует УЗО (ток утечки) – 10, 30, 100, 300, 500 мА;
- — по типу дифференциального тока:
АС — реагируют на переменный ток утечки;
А — реагирует на утечки переменного тока и постоянного пульсирующего;
В — реагирует на постоянный и переменный;
S — для обеспечения селективности имеет выдержку времени отключения;
G — тоже, что и S, но имеет меньшую выдержку времени.
Ошибки при выборе УЗО
С точки зрения изоляции абсолютно идеальных приборов не существует, каждый электроприбор имеет естественную утечку, хотя и очень незначительную.
При выборе УЗО нужно понимать, что сумма естественных токов утечки может вызвать ложное срабатывание устройства. Исходя из этого существует правило в котором говорится, что сумма естественных токов утечки приборов, которые подключаются к данному устройству защитного отключения, должна быть не больше 1/3 от номинального тока утечки.
К примеру, если устройство защитного отключение имеет номинальный ток утечки 10 мА, то сумма естественных токов утечки не должна превышать 3,3 мА, для 30 мА – это 10 мА и т.д.
Поэтому для того чтобы выбранное УЗО не срабатывало ложно, нужно учитывать естественные утечки электроприборов, которые к нему подключаются (качественные фирмы производители указывают ток утечки в паспорте или на корпусе устройства).
Какое устройство защитного отключения выбрать?
К потребителям электрической энергии по линиям электропередач протекает ток синусоидальной формы, поэтому и утечки в этом случае также будут синусоидальными. Следовательно, по типу выключатели дифференциального тока нужно выбирать – АС.
Устройство защитного отключения для квартиры
Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные) типа — АС, с номинальным напряжением — 230 В и номинальным током до 32 А.
Минимальный ток утечки, который способно почувствовать УЗО 10 мА. Однако выбирать УЗО с таким током утечки совсем не обязательно. Дело в том, что величина тока в 10 мА может являться суммарной утечкой для электроустройств и аппаратов квартиры в целом, особенно при старой электропроводке.
Устройство защитного отключения чувствуя это утечку будет ложно срабатывать. Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА.
Устройство защитного отключения для дома
В больших домах и коттеджах устанавливают трехфазные (четырехполюсные) выключатели дифференциального тока. Чтобы защита для таких сооружений была надежной, то в этом случае требуется установка не одного выключателя дифференциального тока, а нескольких. Схема питания для дома как правило имеет каскадный характер, с множеством разветвлений (особенно если дом многоэтажный).
В этом случае УЗО необходимо устанавливать на каждом разветвлений. Это как правило вводной электрощит, первый этаж, второй этаж, отдельные пристройки и т.п.
Для установки в вводном электрощите выключатель дифференциального тока выбирают с током утечки 100мА и выше. По типу имеет место устанавливать ВДТ типа S. Этот тип ВДТ селективные и имеют выдержку времени отключения.
Для отдельных групп помещений подойдут такие же как и для квартиры, с током утечки 30 мА, и типом А или АС.
Если УЗО планируется устанавливать в помещении со старой, ненадежной электропроводкой то в этом случае выбор и дальнейшая установка УЗО для таких помещений нецелесообразна.
Как известно УЗО реагирует на ток утечки а для электропроводки провода которой имеют старую ненадежную изоляцию (особенно в домах старой постройки) небольшие токи утечки возникают постоянно. УЗО в таких случаях может срабатывать часто и как правило без видимых причин.
В следствии этого рекомендуется применять в таких помещениях розетки со встроенным в них УЗО.
Комментарии
Кстати хороший вопрос!
Каким это образом?
Как я понял необязательно — без заземления но с узо Вас дёрнет током но через условно 0,03 секунды узо отключит ток. Если правильное заземление и одновременно узо то вообще не дернет и ток отключится.
Номинальная коммутационная способность Im— действующее значение ожидаемого тока, который УЗО способно включить, пропускать в течение времени размыкания и отключить при заданных условиях эксплуатации без нарушения своей работоспособности. Должна быть не менее чем в 10 раз больше номинального тока или равна 500 А.
Но для чего служит этот показатель, если УЗО(на рисунке) может выдержать ток КЗ 10000А, что с лихвой покрывает эти 500, 1000 и 1500А? Обьясните))))
Источник: http://electricvdome.ru/uzo/vibor-uzo.html
akakpravilno.ru
Как правильно подобрать узо - ElectrikTop.ru

Установка устройств защитного отключения является эффективным средством защиты человека от поражения электричеством. Также УЗО на вводе в квартиру помогает предотвратить пожары, возникающие из-за ухудшения или повреждения изоляции электропроводки.
Рассмотрим, как выбрать УЗО, чтобы его работа была правильной и эффективной.
Однофазное или трехфазное
Однофазные устройства применяются для защиты одиночных потребителей, питающихся по двум проводам – фазному и нулевому. Для этого они имеют две пары контактов. Но их можно применять не только для защиты одной или группы розеток. Однофазное УЗО можно использовать и на вводе в квартиру или здание, если для питания используется соответствующая сеть.
Если питание в дачный дом или коттедж приходит по трем фазам, то на вводе обязательно используется трехфазное устройство. В нем четыре контактных группы, четвертая используется для коммутации нулевого провода. Его же применяют и для защиты трехфазных потребителей, например, электродвигателей. Но при этом элементы групповой распределительной сети дома могут быть защищены однофазными устройствами защиты.
Номинальный ток
Этот параметр характеризует способность контактной системы длительно выдерживать нагрузку без вреда для себя. Чем больше это значение, тем большую нагрузку можно подключить. Варианты выбора:
Но нельзя забывать, что номинальный ток УЗО связан с такой же характеристикой автоматического выключателя, защищающего эту же линию. Автоматический выключатель выбирают на максимальную нагрузку, которую способен выдержать отходящий от него кабель. В случае, когда необходимо ее ограничить, выбор автомата определяется исходя из максимально допустимого для нее тока.
Выбор же номинала УЗО в любом случае производится на ток, больший, чем у автомата, защищающего линию. Это делается из тех соображений, что при его незначительном повышении автомат сработает не сразу, а с выдержкой времени. За десятки или сотни минут контакты УЗО выйдут из строя.
Получается, что автоматический выключатель накладывает ограничение не только на отходящий кабель, но и на УЗО по мощности допустимой нагрузки.
Выбор УЗО без применения автоматического выключателя запрещен.
В паспортах некоторых бытовых электроприборов производителями четко указывается сечение кабелей защитные устройства, которые должны применяться для их безопасного подключения. Для стиральных машин обычно рекомендуется к установке автоматический выключатель на 16 А. Это означает, что УЗО для стиральной машины нужно выбрать на ток 25 А.
Дифференциальный ток
Это тот самый ток, на который реагирует наше защитное устройство. Оно, в отличие от автоматического выключателя, не отслеживает изменение номинальных токов нагрузки, а суммирует их во всех проходящих через него проводах. В том числе – и нулевом. Если эта сумма равна нулю, срабатывания не происходит.
Но, как только появляется ток утечки из-за ухудшения изоляции или касания человеком оголенных проводников, баланс нарушается. Часть тока уходит путем, не контролируемым устройством. При превышении его значения некоторого порога, происходит мгновенное отключение.
Ток утечки, при появлении которого отключение гарантированно произойдет, и УЗО выполнит свою защитную функцию, называют дифференциальным.
Таблица ниже содержит информацию об их разновидностях:
Первые два защищают людей и животных от поражения током в случае ухудшения изоляции проводов, кабелей или повреждений внутри бытовой техники. Оставшиеся относятся к категории противопожарных УЗО. Рассмотрим подробнее, как правильно выбрать УЗО по дифференциальному току в обоих случаях.

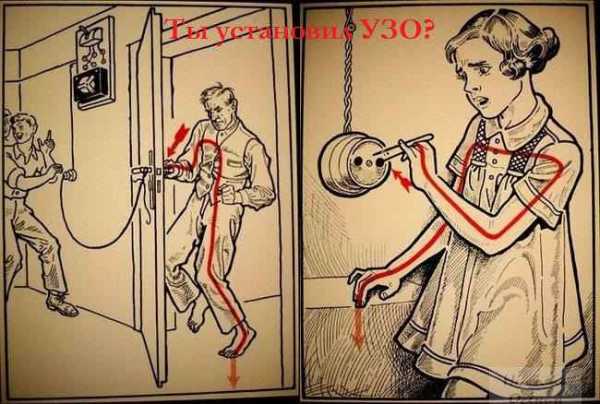

Защита от поражения током
Правила устройства электроустановок (ПУЭ) предписывают для защиты людей использовать УЗО в квартире на ток, не превышающий 30 мА. Почему так? Если через тело будет протекать такой ток, то мышцы судорожно сокращаются. Отпустить провод самостоятельно человек не сможет.
Казалось бы, 10 мА – лучший выбор УЗО для защиты розеток в квартире. Но есть ограничение: с увеличением длины электропроводки и мощности потребителей, к ней подключенных, растет и суммарный ток утечки. Он есть всегда, потому что сопротивление изоляции кабелей имеет конечную величину и не бывает бесконечно большой.
Этот естественный ток утечки поддается расчету. На каждый метр фазного провода электропроводки ориентировочно приходится ток утечки, равный 0,01 мА. А на каждый ампер нагрузки добавляется еще 0,4 мА. Теперь понятно, как рассчитать утечку: узнать расчетные параметры нагрузки и измерить длину электропроводки до нее. А затем умножить на соответствующие цифры и сложить. Полученный результат не должен превышать половину дифференциального тока УЗО.
Но, в наших хрущевках, выбирая этот параметр, следует учесть износ изоляции проводов. Здесь предложенный выше расчет не работает. Поэтому подбор возможен только экспериментально, ведь даже аппарат на 30 мА может отключать электропроводку, не имеющую повреждений.
Есть более простой выход. Устройства с дифференциальным током 10 мА целесообразно применять для защиты одиночных электроприемников с номинальным током не более 16 А. Например, им можно защитить одну или две одиночных розетки для подключения небольшой нагрузки. Но на стиральную машину оно уже не подойдет: производители знают об этой особенности и не выпускают аппараты на 10 мА с номинальным током, превышающим 16 А.
Можно установить УЗО на освещение, где токи мизерные, но ПУЭ не требует защиты осветительной проводки подобными устройствами.
Противопожарная защита
Для обеспечения защиты от возгораний электропроводки ПУЭ рекомендует использовать вводное УЗО с дифтоком, не превышающим 300 мА. Ставится оно в щитке на входе в дом, баню или на квартиру, а подключается после общего автомата.
Здесь снова потребуется точный расчет для определения дифференциального тока выбираемых устройств. Но можно ограничиться и тем, что УЗО на всю квартиру, не опутанную насквозь электропроводкой, достаточно поставить прибор на 100 мА. Большие величины потребуются только для многоэтажных коттеджей, но в этом случае в каждом этажно щитке лучше дополнительно установить устройства на 100 мА. Так осуществляется избирательность работы защиты: зачем отключать сразу весь дом, если повреждение произошло на каком-то одном участке и может быть успешно локализовано.
Что обязательно нужно защитить
В первую очередь от возникновения утечки защищают устройства, находящиеся или работающие в опасных условиях. Это розетки во влажных помещениях и на улице. Нужно поставить УЗО на бойлер или на другие виды водонагревателей, стиральные машины. Обязательно применение УЗО для розеток ванной комнаты.
Не обоснована дифференциальная защита электроплит – она будет срабатывать ложно всегда.
И помните: это полезнейшее устройство может и никогда не пригодиться, но в случае опасности поможет спасти ваше имущество и, главное – жизнь.
electriktop.ru
Как выбрать УЗО : Построй свой дом
Размещено 24 июня 2016в рубрике Электричество | Прокомментировать
В предыдущей статье мы поговорили об устройстве защитного отключения УЗО. Модификаций этого прибора такое количество, что не специалисту можно запутаться при выборе необходимого устройства. Вот о том, как выбрать УЗО, и на что необходимо обратить внимание мы и поговорим в этой статье.

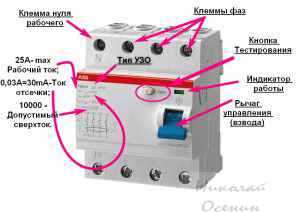

Любой электрический прибор имеет свои технические характеристики. УЗО не является в этом исключением. Безопасность, которую обеспечивает этот прибор, гарантируется лишь в том случае, если он правильно подобран по техническим характеристикам, в зависимости от параметров существующей электросети.
Электрическая сеть для УЗО
Первое, на что надо обратить внимание при выборе УЗО, это в какой сети будет использоваться прибор. Если сеть однофазная напряжением 220 вольт, то нам необходимо выбрать двухполюсный УЗО. Если электрическая сеть трехфазная с напряжением 380 вольт, необходимо использовать 4-х полюсный УЗО.

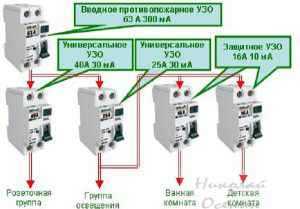

Количество УЗО в зависимости от тока утечки
Далее необходимо обратить внимание на ток утечки. Его расчет регламентируют ПУЭ (правила устройства электроустановок). Думаю, что нет смысла рассказывать о всех нюансах этого расчета. Если усреднить расчеты, то для небольшой однокомнатной квартиры с несильно разветвленной проводкой можно установить одно общее УЗО на 30 мА., 100 мА обычно ставят в квартиры от двух комнат, 300 мА для коттеджей и офисов. Это усредненные данные. В каждом конкретном случае, ток утечки необходимо рассчитать.
Подбор УЗО по номинальному току
Теперь необходимо выбрать номинальный ток УЗО. Здесь задача по проще. Как правило, он равен номинальному току автоматического выключателя, который установлен в электрическом щите, рядом с электрическим счетчиком. Но лучше выбирать УЗО с показанием номинального тока на один шаг больше. Делается это для того, что если в сети возникнет перегрузка, первым сработает автомат, при этом УЗО не испытает перегрузку и не сгорит. Вводное УЗО устанавливается после вводного автоматического выключателя. Если УЗО установлено в группе, то его необходимо установить до автоматического выключателя. Номинальный ток группового УЗО выбирается так, чтобы он был равен или больше суммы номиналов групповых автоматических выключателей. Если сумма номиналов групповых автоматов превышает номинал вводного автоматического выключателя, тогда номинальный ток УЗО выбирается равным номинальному току вводного УЗО, а если вводное УЗО не установлено, тогда равным или больше номинала вводного автоматического выключателя.
Выбор типа УЗО
Наконец мы подошли к выбору типа УЗО. В бытовых электросетях обычно используют УЗО двух типов: АС и А. Самый распространенный тип АС. Он защищает от тока утечки синусоидальной переменной формы. Но в современных квартирах работает множество приборов (телевизоры, компьютеры и т.д), использующих импульсные блоки питания, выпрямители и регуляторы на тиристорах, которые при пробое могут создавать импульсные токи утечки. На такие утечки УЗО типа АС не будут реагировать, поэтому в жилых квартирах желательно использовать УЗО типа А.
По конструктивному исполнению, лучше всего выбрать электромеханические УЗО. Они не требуют для своей работы питания и для того, чтобы они сработали достаточно, чтобы появился дифференциальный ток.
Следующим шагом будет выбор номинального условного тока короткого замыкания (Inc). Этот параметр определяет надежность и прочность устройства, качество исполнения его механизма и электрических соединений. В быту обычно используют УЗО с показателем 6000А. Но для загородного дома этот показатель желательно увеличить до 10 кА.
Селективность при выборе УЗО
Определяем селективность. Селективность устройств защитного отключения означает, что для устройств, включенных в цепь последовательно, при возникновении в защищаемой ими цепи тока утечки, должно сработать только то УЗО, которое ближе всех расположено к месту повреждения. Если сказать проще, селективность позволяет исключить нежелательные отключения последующих УЗО, что упрощает поиск и устранение неисправности, приведшей к срабатыванию, и обеспечивает работоспособность остальных участков цепи. Для того, чтобы обеспечить селективность работы УЗО, включенных в цепь последовательно по древовидной схеме, необходимо выполнить два условия (независимо от значений токов утечки, возникающих при повреждениях в электрической сети):
- Селективность по времени
- Селективность по току.
Для УЗО общего типа, ГОСТ определяет только максимальное время отключения. Селективное УЗО срабатывает с задержкой. При появлении тока утечки в одной из нижестоящих групп, вышестоящее селективное УЗО будет пропускать через себя ток утечки при этом выжидать, давая возможность сработать УЗО в этой группе, поскольку оно имеет меньшее время срабатывания.
Температурное исполнение УЗО
Далее смотрим на температурное исполнение. Стандартно УЗО рассчитаны на диапазон температуры окружающей среды от -5 до +40°С. Если требуется установить УЗО на улице, то его необходимо выбрать с символом снежинка на передней панели. Эти УЗО работают в диапазоне температур от -25 до + 40°С.
Степень защиты УЗО. В стандартном исполнении УЗО выпускаются со степенью защиты IР20 и на корпусе она не указывается. В случае, если необходимо другое исполнение, то выбираем его по каталогу для конкретного бренда.
Выбираем производителя. Желательно, чтобы все УЗО были одного производителя. Это необходимо для соблюдения селективности. Думаю, что будет удобно заказывать сразу всю комплектацию электрощита у официальных представителей выбранного вами производителя.
Вот и все, на что надо обратить внимание при выборе УЗО. Я считаю, что сборку электрического щита лучше доверить специалистам, особенно когда речь идет о загородном доме. Но сначала вы должны продумать какую электрическую технику вы будите эксплуатировать в своем доме и где она будет стоять. Исходя из этих данных, специалист сделает электрическую схему дома и определит необходимый ассортимент оборудования для электрического щита. А вопрос как выбрать УЗО не будет стоять перед вами.
В следующей статье я расскажу что выбрать, УЗО или дифавтомат (дифференциальный автомат).
Рекомендую еще почитать:
Kомментарии
www.ocenin.ru
Как правильно выбрать УЗО | dela-v-dome.ru
УЗО — это краткое название по первым буквам Устройства Защитного Отключения. УЗО спасает человека от тока утечки, который может появиться при неисправной изоляции электроприбора. Правила ПУЭ 7 редакции требуют в любом помещении устанавливать УЗО. Но как выбрать правильно УЗО? Ведь их на рынке большое разнообразие.В статье «Для чего нужно УЗО» просто и доходчиво объясняется необходимость установки УЗО.
Правила выбора УЗО

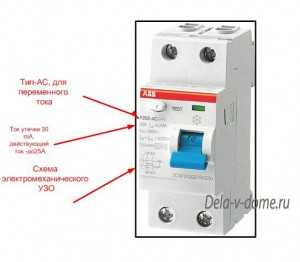

Главные параметры УЗО
Существуют определенные правила при выборе УЗО:
- Составить схему электропроводки с номиналами защитных автоматов в линиях. Для примера посмотрите эту схему ;
- Определить на схеме такие группы линий, которые можно подключать через одно УЗО. Чем меньше номинал тока утечки для отключения УЗО, тем лучше. На схеме (нажмите здесь) два УЗО. Для стиральной машины на 10 мА и для остальных электроприборов на 30 мА. Маркировка тока утечки на корпусе любого УЗО выглядит как IΔn. Вместо цифр 30 мА может быть написано 0.03 А, что означает одно и то же. Так промаркирован ток утечки на фото УЗО в начале статьи. Брать УЗО на 100 мА и ставить для защиты ЧЕЛОВЕКА от токов утечки недопустимо, т.к. ток 100 мА считается смертельным.
- Выбрать УЗО с номиналом действующего тока выше, чем последующие автоматы защиты. Для того, чтобы во-первых, при перегрузке в какой-либо линии автомат отключил ее, а УЗО продолжало защищать от токов утечки остальные электроприборы, а во-вторых, чтобы токи перегрузки не повредили УЗО прежде, чем автомат отключит линию с перегрузом. Ведь УЗО дороже, чем автомат защиты, на порядок.
- Следующая рекомендация — выбрать УЗО электромеханическое, а не электронное. Хотя утверждают, что электронные перестали выпускать в силу их ненадежности, все равно обратите внимание на то, что нарисовано на корпусе УЗО. Выбирайте рисунок, как на том УЗО, что в начале статьи. На электронном будет присутствовать функциональное обозначение усилителя.
- Типы УЗО тоже разные. Для защиты от токов утечки и быстрой отработки в течение долей секунды требуется тип АС. Тип S используется для защиты от токов утечки, которые возникают в результате перегрева проводов от чрезмерных нагрузок и нарушения из-за этого со временем изоляции. УЗО такого типа берут на 100 мА и устанавливают сразу после счетчика. Если грамотно подобраны автоматы защиты в линиях, то установка этого УЗО не обязательна.
- Последнее, на что надо обратить внимание — это на форму токов утечки, на которые действует отключение УЗО. Наиболее распространенные и дешевые УЗО рассчитаны на переменный ток. На корпусе будет значок ~. Желательно защититься и от токов утечки, возникающих в результате выхода из строя импульсных блоков питания, на таких УЗО будет маркировка чередующихся импульсов. Такие УЗО намного дороже. В любом случае выбирайте или комбинированный УЗО, где есть маркировка обоих видов токов, или только с ~ значком. Ставить УЗО только на импульсный ток без защиты от переменного глупо.
Вот такие несложные рекомендации для правильного выбора УЗО. На каждом УЗО есть кнопка проверки работоспособности. При нажатии на нее, УЗО должно отключить линию, переключатель отработать вниз. Ежемесячно необходимо проверять таким образом работоспособность УЗО.Устанавливайте грамотно УЗО, защитные автоматы и живите счастливо и безопасно!
Кстати, тоже интересно:
Запись опубликована автором admin в рубрике Электрика. Добавьте в закладки постоянную ссылку.dela-v-dome.ru
