Схема отопления одноэтажного дома с принудительной циркуляцией: принцип работы и преимущества

Содержание статьи

Наличие системы отопления в доме это требование, ни у кого сомнения не вызывающее. А вот точки зрения, на каких принципах она должна работать, различаются.

Существует всего два возможных варианта обустройства системы отопления (СО). В первом случае теплоноситель движется по трубопроводам СО, подчиняясь базовым физическим законам. Такие системы относятся к СО с ЕЦ (естественной циркуляцией). Во втором, схема отопления одноэтажного дома с принудительной циркуляцией (ПЦ) предусматривает перемещение теплоносителя по системе за счёт работы встроенного циркуляционного насоса.

Принципы работы СО ПЦ.

Для лучшего понимания принципа работы указанной системы стоит сначала разобраться в том, как функционирует СО ЕЦ. Этот вопрос был подробно рассмотрен здесь.

Встраивая в такую систему циркуляционный насос, удаётся устранить большую часть недостатков, добиться равномерного распределения горячего теплоносителя по всем отопительным приборам, за счёт чего повышается эффективность работы СО и снижается расход топлива, необходимого котлу для поддержания заданных температурных параметров.

Система отопления с принудительной циркуляцией одноэтажного дома теоретически допускает возможность смешения горячего и остывшего теплоносителя. Но фактически этого не происходит, так как устанавливаемые модели циркуляционных насосов создают в магистралях небольшие давления, не приводящие к смешению.

Правильная регулировка скорости движения воды в системе позволяет с высокой степенью эффективности контролировать, какое количество тепла производится.

Кроме этого СО с ПЦ допускает использование радиаторов любых типов.

Преимущества, которые наличие насоса обеспечивает СО ПЦ.

  • Отсутствуют ограничения на диаметр и материалы, из которых изготовлены трубы, применяемые для монтажа СО указанного типа;
  • Это позволяет получить определённую экономию на закупке материалов по более низким ценам, без потери качества работы монтируемой системы;
  • Упрощаются работы по монтажу системы, т.к. отпадает потребность в выполнении верхней разводки и строгого контроля за уклоном трубопроводов;
  • Отсутствие существенных перепадов температур в системе положительно сказывается на увеличении сроков эксплуатации элементов и узлов СО ПЦ;
  • Появляется возможность выполнения разводки коллекторного типа, что позволяет прогревать до одинаковой температуры все радиаторы, независимо от их удалённости от котла;
  • Можно увеличить протяжённость трубопровода до необходимой;
  • Становится технически возможным встраивание в СО ПЦ дополнительных устройств, тёплые полы, например;
  • Отопление одноэтажного дома с принудительной циркуляцией позволяет выставлять необходимую температуру, как во всём здании, так и в его отдельных помещениях. Напоминаем, что регулировка температуры в СО ЕЦ невозможна в принципе.

Недостатки системы.

  1. Система является энергозависимой, что, во-первых, добавляет к эксплуатационным расходам стоимость оплаты потреблённой электроэнергии, а, во-вторых, пропадание питания приводит к остановке насоса;
  2. Работающий насос издаёт определённый шум, что не всем нравится.

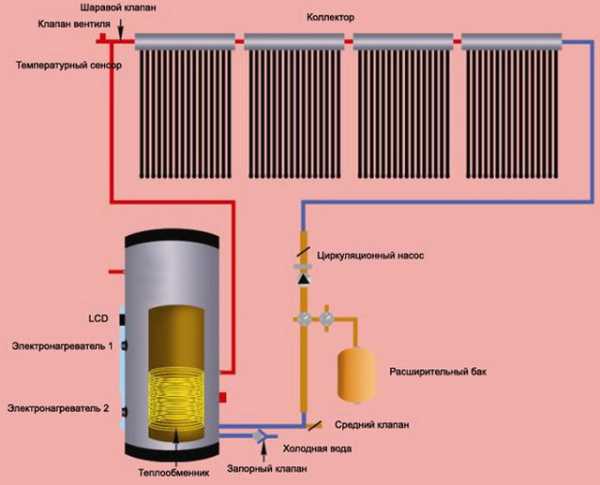

Схемы устройства системы отопления дома с принудительной циркуляцией.

При монтаже схемы отопления в одноэтажном частном доме выполнить её можно в следующих вариантах: одно или двухтрубные. При этом разводка может быть нижней или верхней.

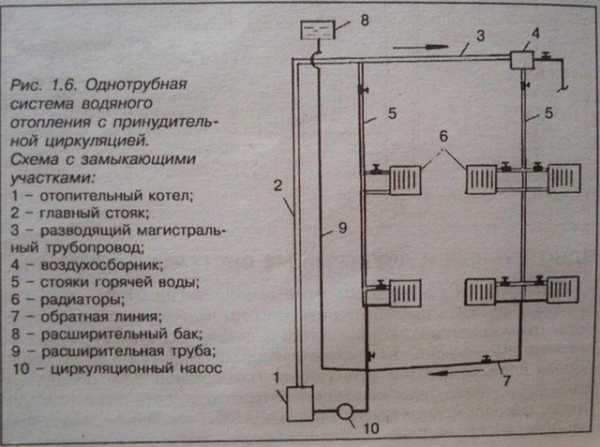

Однотрубная СО ПЦ.

Указанная система выполняется:

С горизонтальной разводкой в тех случаях, когда она обустраивается в небольших жилых домиках или в производственных помещениях. Из главного стояка попадающая в него горячая вода распределяется между стояками горизонтальными, последовательно проходя по ним через все установленные радиаторы. Охлаждённый теплоноситель возвращается в котёл по обратке.

Важное требование, оснащение всех радиаторов кранами для стравливания воздуха (краны Маевского), и монтаж в начале подающей магистрали запорной арматуры, позволяющей регулировать температуру в помещении.

С вертикальной разводкой. Поступает м магистраль СО с верхних этажей на нижние. В одноэтажных домах без мансарды не используется.

Двухтрубная СО ПЦ.

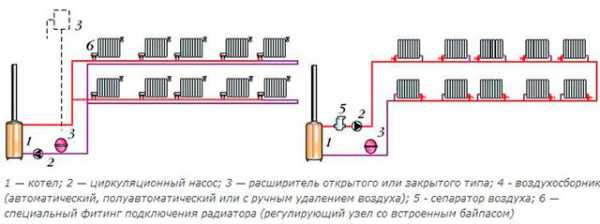

Схема системы отопления одноэтажного дома с принудительной циркуляцией с горизонтальной разводкой может выполняться в трёх вариантах:

  • Коллекторная система;

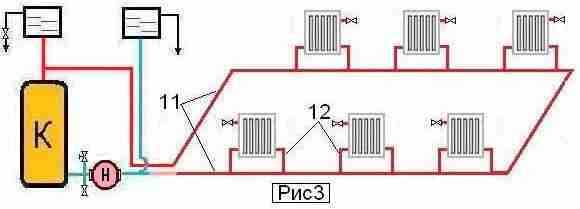

  • Попутная СО;
  • Тупиковая СО ПЦ.

В первом варианте каждый отопительный прибор подключается индивидуально, что способствует их равномерному нагреву. Но изначально требует для монтажа повышенного расхода труб, а, следовательно, больших расходов на их закупку.

Попутные СО имеют равные контуры циркуляции теплоносителя. это делает процесс регулировки температуры более простым и надёжным, однако увеличивает длину прокладываемого трубопровода. То есть опять лишние расходы.

В системах тупиковых каждый следующий радиатор, по ходу движения воды, находится дальше от котла, что увеличивает контур циркуляции теплоносителя и снижает эффективность контроля за работой СО.

С вертикальной разводкой. Отопление в одноэтажном доме своими руками по указанной схеме может быть выполнено с нижней или с верхней разводкой.

В первом случае циркуляционный насос подаёт холодный теплоноситель из обратки в котёл. Из него – в подающую магистраль и далее по радиаторам. Остывая, вода через расширительный бак возвращается в котёл.

Во втором случае магистральный трубопровод СО размещается выше радиаторов (чаще всего, на чердаке), а обратка прокладывается по полу помещения или в подвале под потолком. Теплоноситель циркулирует из котла в подающую магистраль, оттуда в радиаторы, из них в обратку и через расширительный бак насосом подаётся в котёл.

Выбор циркуляционного насоса.

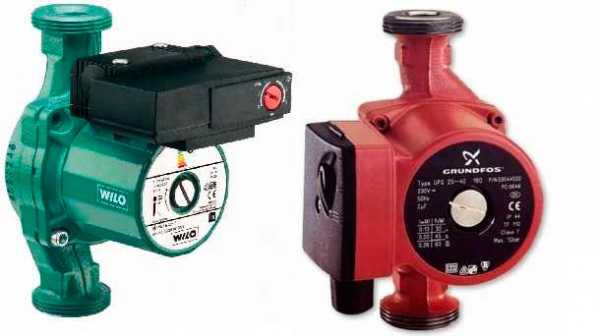

Циркуляционный насос

Насосы, в первую очередь, подбираются по таким параметрам, как создаваемый напор и производительность. Их требуемое значение предварительно вычисляется с учётом размеров помещения, которое будет обогревать СО ПЦ.

Таблица 1. Контрольные цифры.

Параметры насоса Площадь объекта (м2)
≤ 250 250 – 350 350 — 800
Напор (атм) 0,4 0,6 0,8
Производительность (м3/час) 3,5 4.5 11,0

Загрузка...

vse-otoplenie.ru

Схема отопления одноэтажного дома с принудительной циркуляцией

Еще до начала строительства собственного дома следует определиться с видом отопительной установки, ведь именно от нее будет зависеть комфорт в зимний период. Устройство обогрева в двухэтажном здании должно работать без сбоев и выполнять свои функции в требуемом объеме, поэтому необходимо особенно тщательно подходить к созданию проекта, выбору материалов и установке всех элементов. Серьезный подход к каждому этапу гарантирует вам долгий срок службы схемы обогрева без необходимости ремонта и замены отдельных ее элементов. Самым подходящим вариантом для отопления дома с двумя этажами является устройство с водяной циркуляцией.

Виды водного отопления

Чаще всего в двухэтажных зданиях реализуется естественная или принудительная система обогрева. Выбор в сторону естественной циркуляции весьма удобен, ведь подача тепла не зависит от подачи электроэнергии, и даже при возникновении непредвиденных ситуаций в доме всегда будет тепло. Движение потока воды осуществляется за счет труб большого диаметра, расположенных под уклоном. В многоэтажных зданиях более популярна принудительная циркуляция. Основными ее элементами являются:

  • отопительный котел;
  • радиаторы отопления;
  • коллектор;
  • расширительный бак;
  • трубопроводная система.

В схеме отопления с принудительной циркуляцией двухэтажного дома движение подогретой воды осуществляется при помощи специального насоса. В зависимости от разновидности котла может применяться газовый, керосиновый, дровяной или угольный нагрев. Для этой цели могут использоваться альтернативные энергетические источники или электричество.

Трубы для отопления двухэтажного здания

Если проектом предусмотрено использование стальных труб, то необходимо учитывать, что они обладают существенным недостатком — низкой устойчивостью к коррозионным изменениям. Если при монтаже использовать оцинкованные трубы либо изделия из нержавеющей стали, то этой проблемы можно избежать. Прочное соединение обеспечит круговая резьба на торцах элементов. Однако для разводки приборов отопления металлические материалы используются довольно редко.

Одним из наиболее надежных вариантов при монтаже обогрева двухэтажных домов – медные трубы. Они нечувствительны к воздействию влаги и коррозии, легко переносят воздействие высоких температур и давления. Соединение элементов осуществляется методом пайки при высоких температурах, в качестве припоя используются сребросодержащие материалы. Небольшой диаметр позволяет размещать трубы непосредственно в стенах, что не только удобно, но и весьма эстетично. Главным минусом таких элементов является высокая стоимость, однако ввиду их надежности и долговечности этот ценовой фактор становится менее существенным. При грамотной установке система отопления будет служить верой и правдой не только вам, но и нескольким поколениям ваших детей и внуков.

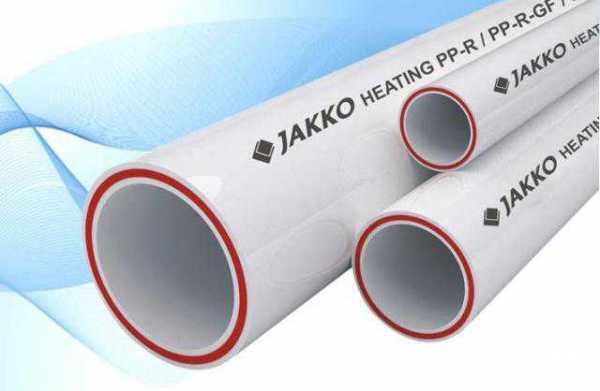

Трубы из полимерных материалов весьма удобно использовать в процессе монтажа. Монтаж такой конструкции может осуществлять даже человек, не имеющий специальных навыков и образования, что существенно экономит бюджет. Легкие и прочные трубы имеют абсолютно гладкую внутреннюю поверхность, поэтому на них не откладывается осадок. Пластик не подвержен коррозии, поэтому широко применяется при монтаже водопроводных систем. Крепление осуществляется при помощи резьбы или прессового соединения, сварка при этом не нужна. К недостаткам можно отнести достаточно низкую устойчивость к перепадам температур, сильный нагрев может привести к протечкам.

При разработке проекта обогрева частного двухэтажного дома важно осуществить правильный выбор типа водопроводного устройства, учитывать наличие аварийного или альтернативного отопления.

Конечно, в большинстве случаев выбор определяет не только необходимость, но и материальный фактор, однако отопление — тот сегмент строительства, на котором экономить не стоит, ведь именно от качества отопительной системы зависит, как вы будете проводить зимы: мерзнуть или жить в тепле и комфорте.

Разводка отопительной установки

В двухэтажных зданиях реализуются следующие схемы разводки:
  • однотрубная;
  • двухтрубная;
  • коллекторная.

Схема отопления одноэтажного дома с принудительной циркуляцией однотрубного типа не дает возможности регулировки температурного режима в широком диапазоне. Эта проблема возникает от отсутствия перекрывающих радиатор заслонок при работе всех остальных отопительных приборов. Именно поэтому при переходе от одного радиатора к другому вода все больше охлаждается.

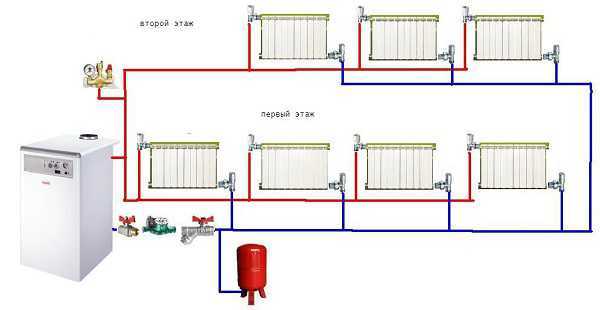

Схема двухтрубного типа более актуальна для реализации в двухэтажных зданиях. Здесь каждый отопительный агрегат оснащен двумя элементами циркуляции, по одной из которых проходит горячая вода, а по другой – остывшая. Отличие двухтрубной системы от однотрубной заключается в принципиально ином порядке разводки отопительных приборов. Рекомендуется перед радиаторами устанавливать регулировочные баки.

Для обеспечения нормальной циркуляции необходимо соблюдать дистанцию между верхним уровнем подающей магистрали и центром отопительного котла, при этом расширительный бак можно располагать на втором этаже, а не на чердаке. Элементы подачи целесообразно монтировать в подоконном пространстве или под потолком.

Если двухтрубная система подачи используется при естественном отоплении, то для достижения оптимальной температуры в помещениях потребуется длительный прогрев. Для ускорения этого процесса рекомендуется установить дополнительный байпас и циркуляционный насос, кроме экономии времени на обогрев такая модернизация будет способствовать более равномерному распределению теплого воздуха в помещениях.

В двухэтажном здании, оборудованном насосом и нагревательным котлом, кроме радиаторов можно подключать устройство «теплый пол», полотенцесушители и другую обогревательную технику одновременно на всех этажах.

В процессе монтажа может использоваться лучевая или коллекторная система. При этом каждый нагревательный элемент оснащается подводящей и отводящей трубой, что позволяет отапливать два этажа и регулировать температуру в каждом помещении. Коллекторы необходимо размещать на двух этажах, желательно использовать специальные шкаф, в котором будет находиться вся запорная арматура.

Коллекторная система в двухэтажном доме

Этот тип обогрева наиболее оптимален для реализации в частных двухэтажных домах. Отопительная схема позволяет проводить трубы непосредственно внутри стен. При этом монтаж производится довольно легко, руководствуясь обучающими видео или инструкциями, установить ее может даже человек, не обладающий специальными навыками.

Радиаторы по коллекторной схеме можно размещать одновременно на двух этажах, однако отопительный котел рекомендуется устанавливать только на первом этаже, второй подойдет для установки расширительного бака. Трубы с горячей водой лучше проводить в местах, где наиболее вероятна утечка холодного воздуха: потолок, подоконники. Каждый радиатор в обязательном порядке оснащается регулирующим краном.

При выборе отопительной системы для собственного дома, необходимо тщательно взвесить возможности и потребности, ведь от этого зависит комфортное проживание всех членов семьи в холодное время года, а также срок службы всех обогревающих элементов. Желание сэкономить или неверный выбор комплектующих может привести к частым поломкам, утечкам в системе и даже необходимости замены оборудования — а это дополнительные расходы.

Обращайте внимание на качественные радиаторы, трубы, так вы заплатите один раз и будете жить в тепле долгие годы.

znatoktepla.ru

Система отопления с принудительной циркуляцией

Двухтрубная система отопления с принудительной циркуляцией дает значительно больше возможности по сравнению с системой с естественной циркуляцией.

Иногда владельцы частных домов задаются вопросом: "А можно ли их действующую систему с естественной циркуляцией переделать так, чтобы у них была двухтрубная система отопления с принудительной циркуляцией?" Ответ однозначный, да можно. И схема на (Рис1) тому пример:

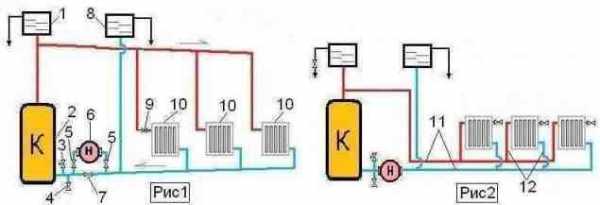

1 - воздухосборник; 2 - котел; 3 - вентиль для наполнения системы; 4 - кран для спуска воды из системы; 5 - запорный кран; 6 - насос; 7 - кран байпаса на обратной магистрали; 8 - расширительный бак; 9 - кран регулировочный; 10 - нагревательный прибор; 11 - подающая и обратная магистраль; 12 - подключение отопительных приборов.

Система отопления с принудительной циркуляцией

Двухтрубная система отопления с принудительной циркуляцией открытого типа отличается от предыдущих схем с естественной циркуляцией тем, что здесь установлен насос [6] для циркуляции жидкости. Врезка насоса всегда делается в обратную магистраль, недалеко от котла, в той части системы, где температура воды наиболее низкая. Саму врезку желательно делать в одной горизонтальной плоскости с обраткой, чтобы воздух, при заполнении отопления, полностью удалился. Диаметр крана байпаса [7] равен диаметру обратной магистрали. А диаметр системы обводной линии для насоса - (Фото1) зависит от диаметра подключения самого насоса, такого же размера запорные краны [5] и фильтр перед насосом.

Дополнительным устройством станет включение в схему расширительного бака [8] с переливом. Он ставится только перед насосом и подключается к системе трубой 1/2" - 3/4" дюйма.  Если на расширительном баке установить автоматический воздухоотводчик (Фото2), тогда его место расположение можно сделать внизу, выше обратной магистрали.

На выходе из  воздухосборника [1] устанавливается кран, для периодического удаления воздуха из системы. Не во всех случаях он может понадобиться, это зависит от некоторых факторов. Но лучше, чтобы он был. На воздухосборнике, в зависимости от конструктивных особенностей, можно поставит автоматический воздухоотводчик, вместо переливной трубы с краном.

Такая система работает в двух режимах: с естественной или принудительной циркуляцией. В случае непредвиденных обстоятельств: отсутствия электропитания, открываем кран [7] и закрываем краны [5] и отопление частного дома продолжает функционировать.

Двухтрубная система отопления с принудительной циркуляцией выбирается в зависимости от котла, который будет использоваться. Для напольных котлов работающих на разнообразных видах топлива можно применить двухтрубную систему (Рис2), здесь циркуляционный насос без байпаса.

Монтаж двухтрубной системы отопления

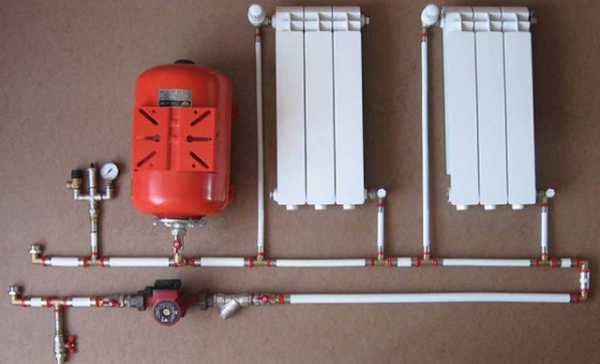

Для монтажа котла, расширительного бака, воздухосборника и насоса подойдет небольшое помещение высотой до 2,5 метра.  Монтаж двухтрубной системы отопления  (схема на Рис 2) можно провести трубами как металлическими, так и пластиковыми. Диаметр подающей [11] и обратной [11] магистрали Ду20 мм (металл - 3/4" дюйма, пластик - 25 мм). Трубы [12] для подключения отопительных приборов - Ду15 (металл - 1/2" дюйма, пластик - 20 мм)На (Рис3) приводится схема однотрубного отопления одноэтажного дома. Диаметр труб такой же, как и для двухтрубной. Несмотря на значительную экономию труб, эта система отопления с принудительной циркуляцией является не лучшим вариантом.

sewerage-house.ru

Схема отопления одноэтажного дома с принудительной циркуляцией

На этой странице представлена схема отопления одноэтажного дома с принудительной циркуляцией. Использование принудительной циркуляции в системе отопления позволяет обходиться без точных расчетов и собирать относительно простые СО своими руками.

Если же говорить про одноэтажный дом, то здесь можно реализовать линейную схему, при которой все отопительные трубы прокладываются на одном уровне.

Стоит ли делать коллекторную разводку в одноэтажном доме

В зависимости от того, что вы используете, радиаторы или теплые полы, вы можете решать, стоит ли вам делать коллекторную разводку СО.

Коллекторная разводка позволит вам подводить к каждому радиатору или сегменту ТП свою ветку, по которой теплоноситель будет доносить тепло от теплогенератора.

Вообще, коллекторная разводка, которая вообще возможна благодаря принудительной циркуляции теплоносителя в системе, раскрывает весь свой потенциал именно в многоэтажном доме. Так что ее реализация в одноэтажном доме остается под вопросом.

Циркуляционный насос в одноэтажном доме

Та схема отопления одноэтажного дома с принудительной циркуляцией, которая представлена здесь, конечно же, невозможна без циркуляционного насоса, который перекачивает теплоноситель и создает его движение по системе.

Есть ли какие-то особенности, которые отличают насосы, эксплуатируемые в одноэтажных домах? Нет, никаких особенностей нет.

Считаете количество секций радиаторов, считаете объем теплоносителя в системе отопления. И покупаете самый обычный «циркуляционник» с подходящими характеристиками.

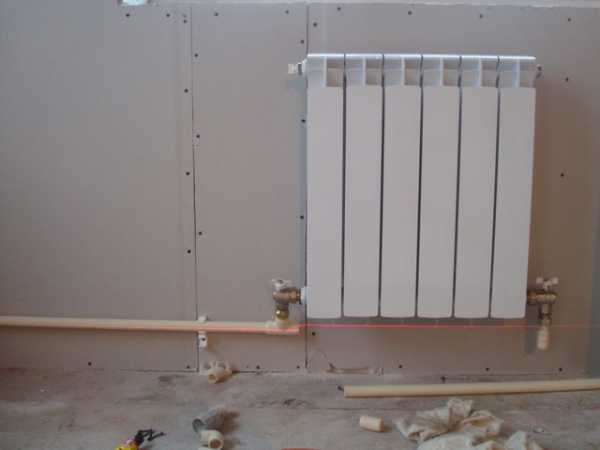

Особенности прокладки труб

Чем схема отопления одноэтажного дома с принудительной циркуляцией отличается от такой же, но для двух, трех и так далее этажей?

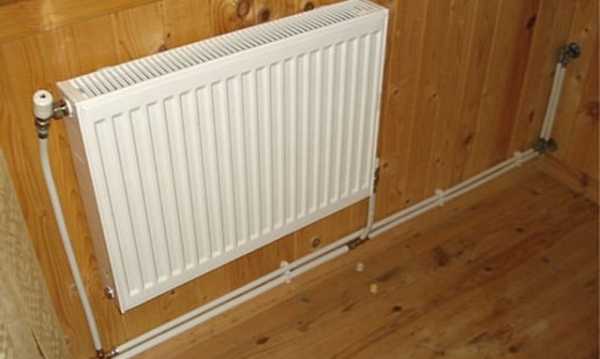

Правильно, в этой схеме нет стояков отопления. Во-первых, потому что нет необходимости тянуть отопление на второй этаж. Во-вторых, потому что нет необходимости поднимать расширительный бак, достаточно экспанзомат разместить на выходе недалеко от котла и соединить патрубком или гибкой подводкой с основной трубой.

Многие товарищи выступают против гибких шлангов в системе отопления. Тогда можно использовать дюймовую  металлопластиковую трубу, ее можно гнуть как угодно.

В общем, у вас на выбор несколько схем, можете использовать любую, а можете составить из них тот «винегрет», который более всего подходит к вашей ситуации.
