Виды кран-букса – разбираемся в конструкции и сопоставляем

Кран-буксу можно считать главным элементом любого крана, эта нехитрая конструкция несёт ответственность за то, что при повороте вентиля перекрывается подача воды. При выборе конкретной модели приходится учитывать не только геометрические размеры, но и условия эксплуатации этого устройства. Предложенный материал разрешит осознать, что такое кран-букса, ее устройство и принцип действия, и окажет помощь при выборе.

Виды кран буксы

Что касается классификации, то в зависимости от конструкции возможно выделить:

устройства с червячной связью, при работе шток и перекрывает проход, через который действовала вода. Червячная кран-букса – классика, как раз к данной категории относится большая часть ветхих устройств.

Обратите внимание! Осознать, что в кране употребляется данный тип буксы возможно по тому, сколько оборотов необходимо сделать до перекрытия воды. В червячных моделях шток опускается плавно, исходя из этого необходимо сделать пара полных оборотов.

керамические – из, фактически, керамики произведено не все устройство, а лишь 2 диска, каковые и являются запорным элементом. Цена мало выше, чем у червячного аналога, но керамические диски весьма медлительно изнашиваются, к тому же, кран возможно закрыть практически мгновенно, достаточно поворота ручки приблизительно на 90?;

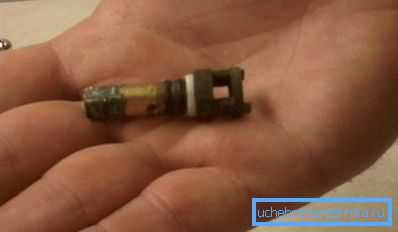

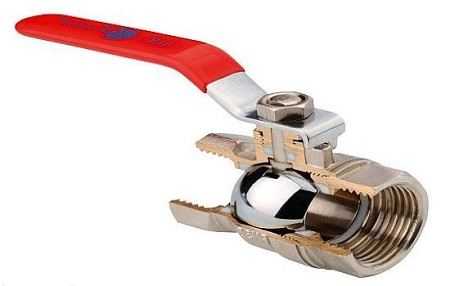

отметить стоит еще и шаровые устройства. Шаровая кран-букса отличается от перечисленных выше тем, что в роли запорного элемента выступает простой железный шар со сквозным отверстием. Равно как и керамический вариант разрешает быстро перекрыть поток воды.

В целом конструкция кран-букс различных производителей остается одной и той же, изменяются лишь отдельные детали с целью увеличения долговечности. К примеру, кое-какие производители устраивают жировую камеру между уплотнительным и кольцом скольжения, это повышает долговечность поршня и снабжает плавность поворота ручки.

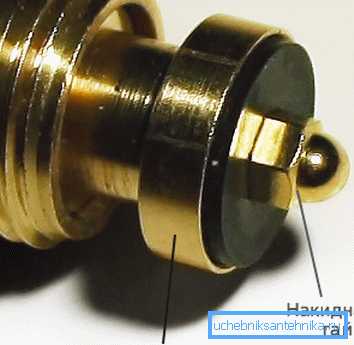

А запорную прокладку возможно латунной обечайкой – это разрешит не расползтись ей при нагрузках.

Виды+размеры крана-букса особенно ответственны при выборе. В случае если тип этого устройства воздействует лишь на долговечность и удобство применения крана, то от посадочного размера зависит по большому счету возможность установки буксы в гнездо.

Подробнее об устройстве и установке

Что касается того, какие конкретно виды кранбукс можно считать оптимальными, то универсального ответа нет, все зависит от условий эксплуатации и требований к крану. Исходя из этого имеет суть рассмотреть конструкцию и принцип работы ранееперечисленных типов устройств.

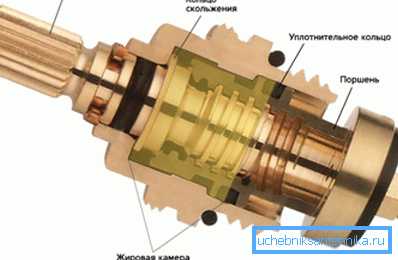

Устройство и принцип действия червячной кранбуксы

Принцип действия пребывает в том, что при вращении маховика шток перемещается вверх-вниз и закрепленная на его конце резиновая закрывающая прокладка надежно перекрывает канал, по которому действовала вода. Как раз закрывающую прокладку можно считать самым «не сильный звеном», но заменить ее будет очень просто, так что резиновая кран-букса может принимать во внимание достаточно надежной.

Железный стержень с нарезанной левой резьбой (он же червячный винт) фиксируется в штоке. Сам шток выпускается в виде полого шестигранного стержня с головкой для установки ручки (маховика). На конце червячного винта закрепляется запорная резиновая прокладка.

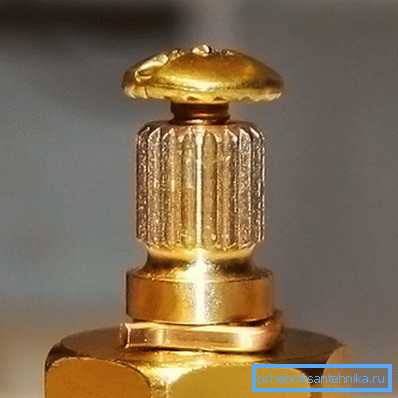

По виду головки под маховик возможно делать выводы о том, кто производитель кран-буксы. У моделей отечественного производства она имеет четырехгранную форму, у зарубежных – круглую насечками. К примеру, кран букса 20 шлицов – гарантированно зарубежного производства.

В случае если сравнивать ее с аналогами (керамической и шаровой), то отметить возможно разве что значительно меньшую долговечность. Но такая кран-букса значительно менее требовательна к качеству воды, так что в случае если в воде видятся небольшие механические включения, то подойдет как раз таковой вариант.

Что касается размеров, то самой ходовой считается кран букса 3 4, 3/8, 1/2 дюйма. Как раз такие диаметры посадочной части видятся в подавляющем большинстве домов.

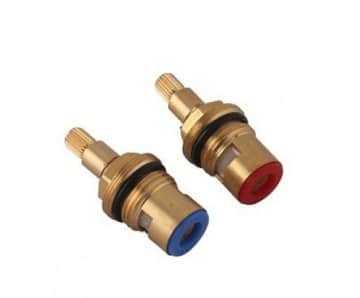

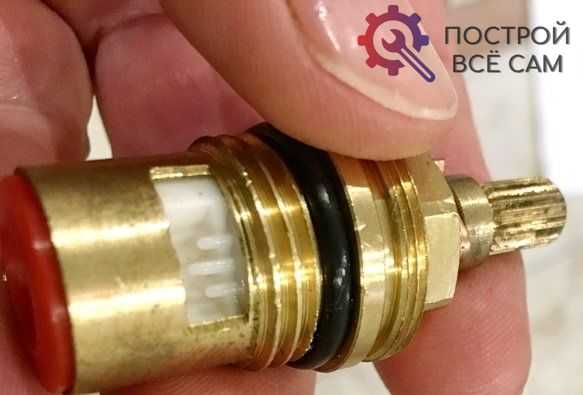

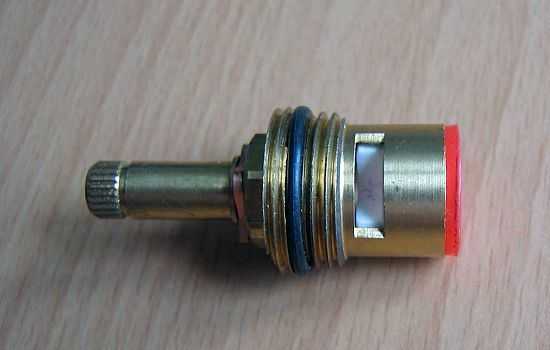

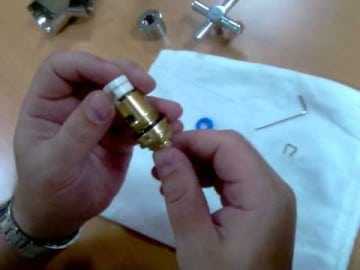

Керамическая кран-букса

Ключевой элемент для того чтобы устройства – 2 керамические пластины с идеально ровной поверхностью. В каждой из них проделано сквозное отверстие однообразной формы. Нижняя пластина – неподвижная, а верхняя – соединена со штоком и ручкой. В случае если кран-букса с маховиком требует нескольких оборотов для открытия, то максимум, чего потребует полуоборотный аналог – поворота на 90?.

В то время, когда кран раскрывается, то отверстия на нижнем и верхнем дисках совмещается, при закрытии – верхняя пластина поворачивается так, что отверстия перекрываются.

Обратите внимание! Единственным минусом таковой конструкции можно считать фактически полную непригодность к ремонту. В случае если из строя выйдет керамический диск, то нужно будет покупать новую буксу.

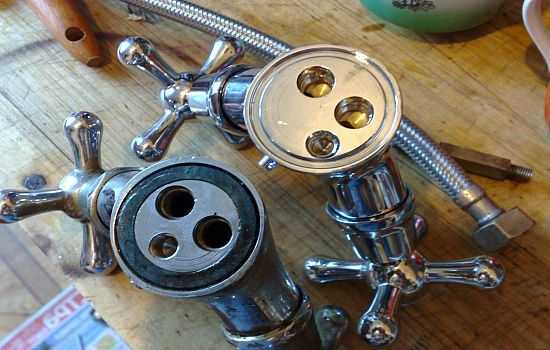

Герметичность зависит от того, как хорошо прилегают пластины одна к другой, исходя из этого полуоборотная кран-букса обязана пропускать лишь чистую воду, без песчинок и других жёстких включений. К примеру, она может употребляться для подачи воды по окончании фильтра.

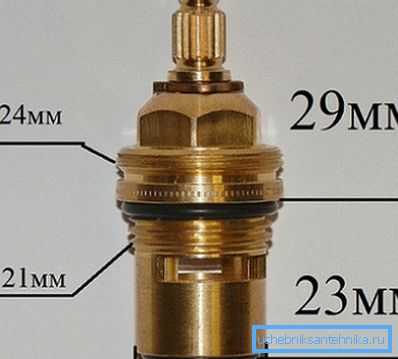

О размерах и взаимозаменяемости кран-букс

Частенько люди желают заменить неизменно подтекающую червячную кран-буксу на керамическую. Вследствие этого появляется вопрос – потребуется ли для этого замена крана полностью либо достаточно просто на место ветхой кран-буксы вставить новую.

Ориентироваться при выборе необходимо на диаметр посадочного отверстия, другими словами размер той части кранбуксы, которая вкручивается в смеситель, обязана точно соответствовать размеру гнезда. Ясно, что, к примеру, кран букса 3 8 дюйма не подойдет для отверстия меньшего диаметра.

Кроме этого стоит обратить внимание на устройство части под маховик. В импортных устройствах значение имеет количество насечек, а отечественных эта часть и вовсе выполнена в виде четырехгранника. Так что, в случае если изменяется кран-букса отечественного производства на керамический аналог, то пригодится еще и замена маховика.

Что же касается длины, то по этому параметру большая часть кран-букс не отличаются друг от друга, что лишь содействует их взаимозаменяемости.

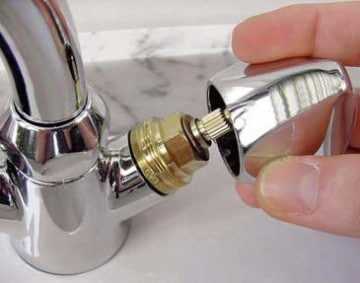

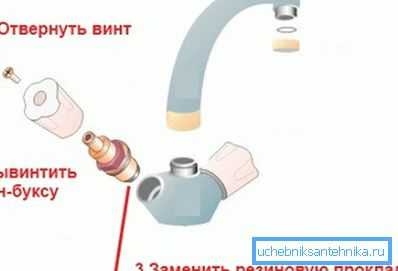

Порядок исполнения работ при замене и ремонте кранбуксы

При замене инструкция по исполнению работ будет смотреться так:

вначале необходимо прекратить подачу воды и приступить к демонтажу ветхого устройства. Первый ход – снятие колпачка с маховика;
под ним обнаружится болт, открутив который, возможно снять вентиль;

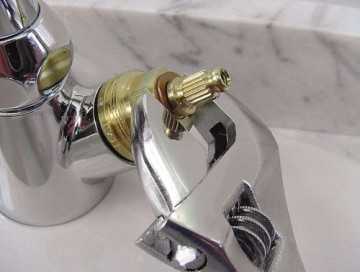

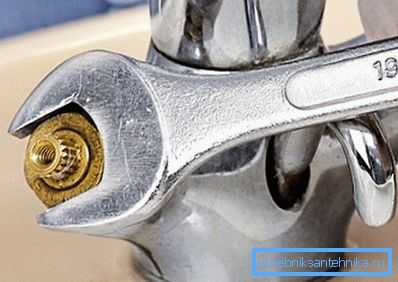

затем возможно ключом выкрутить саму буксу из посадочного гнезда;

по окончании осмотра резьбы и удаления мусора возможно приступать к установке новой кран-буксы. Работы проводятся в обратном порядке – вначале вкручивается сама букса, после этого наступает черед декоративного колпачка и вентиля.

Обратите внимание! При выборе новой кран-буксы очень принципиально важно верно подобрать размер. На глазок делать выбор точно не стоит, в следствии возможно обзавестись, к примеру, кранбуксой с диаметром посадочной части 3/8 дюйма, в то время как нужна была кран букса 1 2 дюйма.

Установка маховика выполняется лишь если он соответствует количеству шлицов на штуцере. Ясно, что кран букса 18 шлицов и маховик с квадратным сечением отверстия просто несовместимы.

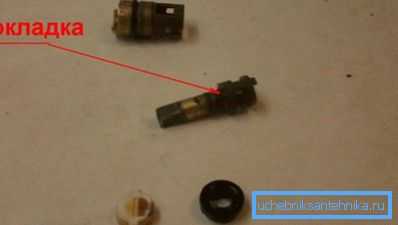

Что касается ремонта, то в случае с червячными устройствами он, в большинстве случаев, содержится в замене запорной прокладки. В этом случае все, что необходимо сделать – демонтировать кранбуксу и заменить ветхую прокладку на покупную новую. При жажде возможно кроме того вырезать ее самому из достаточно плотной и толстой резины.

Значительно хуже, в случае если повреждено само дно посадочного гнезда, в следствии этого кроме того при исправной прокладке кран-букса будет мало подтекать. В этом случае пригодится замена всего крана, как временную меру возможно разглядывать установку более толстой прокладки.

Что касается керамических кранбукс, то, вероятнее, при появлении неприятностей с герметичностью окажет помощь лишь ее полная замена. Но время от времени обстоятельство течи кроется в истирании кольца, через которое снабжает плотный прижим пластин друг к другу.

При таких условиях ремонт вероятен своими руками, для этого достаточно новое кольцо приблизительно такой же толщины (в правильном соблюдении размеров нет потребности) и разместить его вместо ветхого на штоке. На этом возможности ремонта керамических кран-букс исчерпываются.

Подведение итогов

Кран-букса – несложной, но от этого не меньше серьёзный механизм, несущий ответственность за обычную работу любого крана в доме. Предложенный материал разрешит взять представление о принципе работы таких устройств и определиться с выбором.

Видео в данной статье возможно разглядывать как краткое руководство по независимой замене кран-буксы.

uchebniksantehnika.ru

виды, размеры, особенности установки и ремонта

Без смесителя не обходится ни одна система водоснабжения, а главным его элементом является кран-букса (вентильная головка). Разберемся в ее устройстве, рассмотрим сильные и слабые стороны существующих видов, а также поэтапно процесс установки, ремонта и замены этого механизма. От качества вентильного элемента напрямую зависит эффективность работы водоснабжающей системы.

Что такое кран букса

Букс для двуручкового крана – это относящейся к классу запорной арматуры элемент, установленный внутри крана и отвечающий за подачу воды, интенсивность напора, температуру водного потока, а также выключение его подачи. Что такое буксы мы выяснили, но помимо этого следует знать, какие бывают виды этих механизмов и как они устроены, чтобы в случае необходимости отремонтировать смеситель и сделать все правильно. В продаже имеются керамические и червячные кран-буксы, они похожи внешне, но отличаются по внутреннему устройству. Качественные изделия обязательно соответствуют установленным требованиям:

герметичность, высокая прочность и надежность корпуса;
устойчивость всех составляющих элементов к износу и температурным перепадам;
способность выдерживать давление до 1,0 Мпа.

Кран-букса.

Устройство кран-букс

У вас возникла необходимость отремонтировать кран? Изначально следует понять, как устроен кран-букс, и ознакомиться с существующими видами этого запорного элемента.

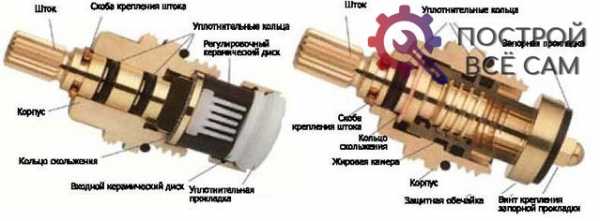

Устройство стандартного кран-букса:

корпус из металла с резьбой, позволяющей легко вкрутить или выкрутить головку. Герметичность корпуса детали обеспечивается за счет наличия не только резьбы, но и прокладки из резины;
штуцер – зафиксированный в корпусе переходник;
шток – вращающийся механизм, имеющий разное строение исходя из вида запорной головки;
шайба, позволяющая установить буксу в кране в определенном положении.

Виды кран-букс для смесителей

Выбор двуручковых кранов огромен, все они характеризуются разной стоимостью, дизайном и способом установки, но их внутренняя головка может быть одного из двух следующих видов:

червячная модель или гранбукс;
кран-букс дисковый или керамический.

Если кран-буксы обоих видов подходят по размеру и резьбе к крановому корпусу, они могут быть взаимозаменяемыми. Еще одной разновидностью являются полуоборотные запорные механизмы, монтируются они обычно после фильтрационной системы и позволяют очистить воду от различных загрязнений. Выбирая запорные механизмы, заранее ознакомьтесь с описанием каждого вида.

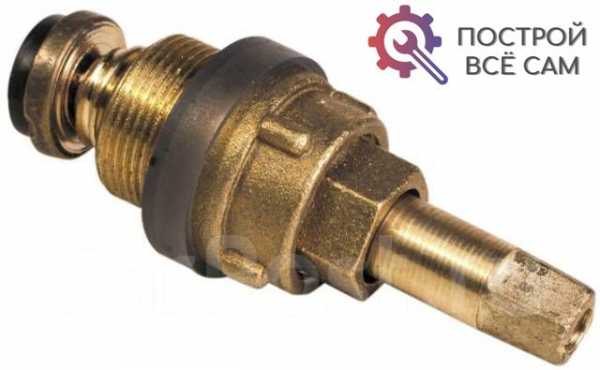

Червячный вид кран-буксы для смесителя состоит из резьбового металлического стержня и резинового уплотнителя. Стержень расположен на поворотном механизме и выдвигается при прокручивании маховика, а уплотнитель находится на конце винта и перекрывает подачу воды при прижатии к клапану. Достоинствами таких головок являются:

низкая цена;
большой выбор моделей;
ремонтопригодность – сделать прокладку (именно ее износ является основной причиной выхода из строя головки) или заменить запорный элемент можно самостоятельно.

Слабыми сторонами гранбуксов являются: необходимость выполнения большего числа оборотов для подачи или отключения потока воды, снижение плавности хода с течением времени и быстрый износ уплотнителя.

Дисковые изделия прочны и надежны, состоят они из 2-х керамических дисков с идентичными отверстиями для прохождения водного потока. 1-й диск (неповоротный) установлен на корпусе, а 2-й (поворотный) – на штоке, при прокручивании ручки крана происходит подача воды за счет накладывания отверстий друг на друга. Дисковые головки имеют следующие достоинства:

минимальное количество оборотов, требуемых для открытия подачи либо отключения воды;
плавный и легкий ход;
отсутствие шума во время работы;
продолжительный срок службы.

Если говорить о слабых сторонах таких изделий, то их всего две – высокая стоимость и необходимость использования водного очистительного фильтра для корректного функционирования запорного механизма.

Размеры кран буксы

Возможность установки керамических или червячных кран-букс внутрь смесителя напрямую зависит от размеров механизма, согласно государственным стандартам размер запорной арматуры может быть1/2 и 3/8 дюйма. Чтобы подобрать оптимальный основной элемент для конкретного крана необходимо также учесть количество шлицев и длину поворотного механизма. Если вам сложно самостоятельно найти подходящую модель обратитесь за помощью к работникам магазина сантехники.

Назначение букса для крана

Основное предназначение смесителей – это обеспечение подачи холодного и горячего потока воды. Но керамические и червячные кран-буксы необходимы не только для открытия или закрытия крана, они также регулируют напор и позволяют настроить температуру воды. Есть разные виды смесителей – кранового типа, для душа и систем биде, все они имеют конкретную конструкцию в зависимости от предназначения, но в большинстве случаев в них используются одинаковые запорные головки. Если нужно купить новую головку, возьмите с собой старое изделие, чтобы показать его специалисту в магазине и подобрать модель на замену, в особенности это важно сделать, если вы не разбираетесь в их разновидностях.

Как правильно установить кран-буксу

Прежде чем монтировать новую запорную арматуру следует определить, какой вид элемента установлен в смесителе – червячный либо керамический кран-букс. Для этого достаточно покрутить вентиль и если он совершит только пол оборота, значит, кран оснащен головкой из керамики, а если оборотов будет 3 или 4 значит, смеситель имеет червячный механизм. После приобретения новой буксы нужно подготовить рабочий инструмент – отвертку и гаечный ключ. Поставить новый запорный механизм можно своими силами, здесь не нужны особые знания и навыки.

Для демонтажа старой запорной арматуры следует отключить систему водоснабжения и выполнить следующие действия:

с помощью отвертки снять заглушку с маховика;
снять маховик, выкрутив отверткой расположенный под ним болт;
убрать декоративный «стакан»;
осторожно выкрутить головку с помощью ключа.

Монтаж нового механизма требует выполнения тех же действий, но в обратном порядке. Если новая головка установлена правильно и все отверстия совмещаются должным образом, то при включении системы водоснабжения проблем не возникнет.

Как провести ремонт и замену кран букс

Появление характерного скрежета при работе крана или прерывистого напора воды говорит о необходимости ремонта керамической либо червячной головки. Чтобы найти причину поломки следует демонтировать запорный механизм и тщательно его осмотреть, при обнаружении трещин или сколов лучше выполнить замену всей сердцевины, а если такие дефекты не найдены, то достаточно заменить уплотнитель. Прокладку можно вырезать из резины самостоятельно или купить в магазине сантехники, Как правило, ремкомплект включает несколько резиновых прокладок, их нужно обработать устойчивой к влаге силиконовой смазкой.

Иногда случаются протечки непосредственно под вентилем, в таком случае требуется замена сальников. Отремонтировать кран без проблем можно самостоятельно, так же, как и установить новую вентильную головку. При необходимости замены механизма новый запорный элемент следует выбирать с учетом его вида, размеров и технических характеристик сантехники.

Устройство кран-букса.

Правила эксплуатации

Вентильные головки червячного вида активно использовались еще в советское время, тогда большинство кранов выпускались с насаженными на квадратные головки маховиками. Зачастую причиной поломки смесителя является необходимость замены изношенной резиновой прокладки, продолжительность срока службы которой зависит от:

сильного прижима к седлу водозабора. Избежать этого можно путем шлифовки седла;
качества резины, из которой изготовлена прокладка. Резиновые изделия низкого качества под действием находящихся в воде солей или химических соединений быстро изнашиваются.

Также нередко возникает необходимость в замене сальников, продлить срок их службы удается за счет обработки узла большим количеством силиконовой смазки. Таким образом, червячные головки служат порядка 1-5 лет, но при этом они стоят недорого и их можно легко отремонтировать самостоятельно.

В отличие от червячных, керамические конструкции служат от 5 лет. Это обусловлено использованием керамики, не подверженной воздействию воды и содержащихся в ней химических соединений. Единственное, что способно спровоцировать заклинивание вентиля из керамики – это находящиеся в воде песчаные частицы, чтобы предотвратить такую ситуацию, следует установить очистительные фильтры. Если механизм все же вышел из строя, ремонтировать его не целесообразно. Оптимальным решением станет замена узла, поскольку, невзирая на наличие в магазинах сантехники керамических дисков, самостоятельно восстановить работоспособность головки так, чтобы в дальнейшем не было протечек, сложно.

postroivsesam.ru

Кран букса керамическая: конструкция, виды, принцип работы

Как самостоятельно произвести замену керамической кран буксы?

На сегодняшний день производители выпускают разнообразные сантехнические приборы и детали для них, при этом комплектующие могут быть изготовлены из различного материала. В данной статье рассмотрим, что представляет собой керамическая букса.

Существует множество моделей, например, для советских смесителей подходил поворотный шток с квадратной головкой, а если данная деталь предназначалась для современного смесителя, то имела форму 12 или 16 конечной звезды.

Для того чтобы определить, какой вид кран буксы установлен, необходимо знать количество поворотов крана или маховика. Если для того чтобы открыть или закрыть подачу воды нужно 1,5 до 3 поворотов ручки, тогда в смесителе червячная букса.

А если для этого же действия хватает повернуть ручку всего на пол оборота, тогда установлена кран букса керамическая, которая имеет большой срок службы, так как ее резиновые прокладки долгое время не изнашиваются.

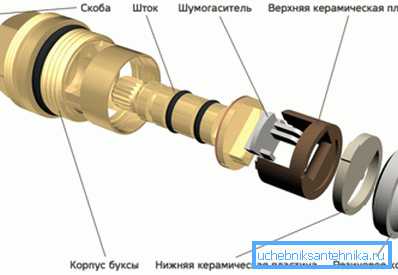

Устройство

Конструкция данного элемента состоит из следующих деталей:

Шток;
Корпус;
Шайба фиксатор;
Переходник;
Верхняя и нижняя пластины;
Резиновый уплотнитель или прокладка.

Рассмотрим каждую деталь в отдельности.

Шток изготавливают из сплава цветных металлов, а его оголовок может иметь различную огранку. Поэтому, приобретая кран буксу, всегда обращайте внимание на эту часть. На головку штока, который поворачивается, надевают маховик и прикручивают его винтом. В середине стержень имеет расширяющее кольцо, которое предназначено для фиксации, а для того чтобы присоединить к нему верхнюю пластину, в нижней части шток имеет переходник.
Корпус изготавливают из цветных металлов, точнее из их сплава. Для того чтобы кран букса керамика плотно вкрутилась в смеситель, необходимо применить гаечный ключ, но для этого делают дополнительное уплотнение из резиновой прокладки, которая должна быть целой. Для этих целей подмотка не подходит. Для того чтобы из крана буксы выливалась вода, в ней имеются два отверстия. Отсюда жидкость попадает в камеру смесителя. Если краном буксой не пользовались несколько лет, тогда она может прикипеть к корпусу. В этом случае необходимо демонтировать врезной смеситель, но если он настенный, тогда перед вами не встанет такой проблемы.

Это важно! При приобретении керамической кран буксы обращают внимание на размер корпуса, а перед монтажом штока, в остов, набивают солидол (специальная, водостойкая смазка). Это нужно, для того чтобы снизить трение между корпусом и штоком, а также, чтобы вода вытекала из отверстий. Если смазки не будет достаточно, тогда из под рукоятки начнет капать вода.

Когда производят сборку этой детали, ее шток нужно до упора вставить в корпус крана буксы, а для фиксации применяют шайбу, которую при необходимости можно будет снять отверткой. Шайбу-фиксатор изготавливают из пружинной стали.

Для обеспечения жесткого соединения верхней керамической пластины с поворотным штоком нужен переходник, форма которого полностью зависит от модели буксы.
Верхняя пластина в отличие от нижней керамической пластинки, которая зафиксирована в одном положении, может поворачиваться на 180 о (одновременно со штоком). Первая имеет отверстия для слива воды, а для переходника — здесь имеются пазы. Нижняя пластина также имеет два отверстия и два ушка. Для обеспечения их плотного прилегания друг к другу, в процессе шлифовки применяют лазерную технологию. Далее на них наносится водостойкая силиконовая смазка. Пластины изготавливают из оксида алюминия.
Чтобы керамическая букса для крана плотно примыкала к его седлу, применяют резиновый уплотнитель, срок эксплуатации которого, зависит от качества воды, ее химического состава, смазки и прокладок. Если во время фрезеровки детали произвелась не качественная работа, тогда из смесителя будет капать вода, то есть не обеспечится качественное прилегание. Поэтому перед монтажом крана буксы нужно перепроверить качество шлифовки седла смесителя и при необходимости, заново отшлифовать его. А в том случае, если оно треснуло или раковина по краю имеет сколы, тогда поменяйте смеситель.

Чем отличается букса из керамики от червячной?

Если вращать рукоятку червячной буксы, тогда запорный вентиль двигается вверх-вниз, а его уплотнитель, или поднимается над седлом, или примыкает к нему, при этом происходит подача или прекращение воды.

Если кран букса для смесителя керамическая, тогда для включения или отключения подачи воды необходимо осуществить поворот одной керамической пластинки относительно другой. Поэтому резиновая прокладка крана буксы не изнашивается, а для применения воды нужно покрутить рукоятку на угол от 45 о до 90 о .

Как произвести замену данной детали самостоятельно?

Если испортилась керамическая кран букса с маховиком, тогда ее можно заменить или частично (купив нужную деталь) или приобрести новую в комплекте. При этом время на починку уйдет меньше.

Рассмотрим пошаговую инструкцию:

Снимают верхний колпак с маховика. Для этого применяют пассатижи. Под колпачком есть болт, который вынимают, а после извлекают вентиль. Чистят резьбу и маховик;
Раздвижными клещами отвинчивают фурнитуру;
Перекрывают горячую или холодную воду (смотря которую регулировала кран букса). После чего вывинчивают буксу, закрепленную в смесителе;
Для того чтобы вода не подтекала из носика смесителя и у основания маховика, кардощеткой очищают резьбу крана;
При подборе буксы необходимы совпадения резьбы, величины и материала;
Новую деталь ввинчивают на старое место.

Заключение

При приобретении новой детали, для подбора идентичной, старую кран буксу берут в магазин. Так как, кран или смеситель в ванной, или на кухне, часто выходят из строя, необходимо приобрести навыки по их замене или починке. Но лучше ознакомится с пошаговой инструкцией по монтажу кран буксы, так как именно эта деталь чаще всего выходит из строя, и при поломке попробовать самостоятельно все исправить, следуя пунктам.

Техническое предназначение терморегулирующего вентиля кондиционера
Использование игольчатого вентиля в инженерных коммуникациях
Общие сведения о муфтовом чугунном вентиле
Смеситель с гигиеническим душем на страже чистоты и здоровья

http://santehkrug.ru

legkoe-delo.ru

Виды кран-буксы для смесителей | Построй Сам

Водопровод в ванной и на кухне в общем понимании представляют единую сантехническую систему, венцом которой выступает смеситель. Основным назначением этого устройства является подача необходимого напора, а также смешивание холодной и горячей воды до необходимой температуры.

Главным элементом каждого смесителя, который отвечает за регулировку, выступает кран-букса. Именно на него ложится основная нагрузка при эксплуатации. В силу этого он наиболее подвержен поломке. Сразу же необходимо сказать, что процесс ремонта или замены не является очень сложной процедурой, что позволяет каждому производить восстановительные манипуляции без привлечения помощи специалистов. Все же, если у Вас возникают затруднения с ремонтом, лучше доверить данные работы специалисту, который сделает все быстро и действительно качественно.

Виды и особенности кран-буксы для смесителей

Прежде чем говорить о разновидностях, необходимо подчеркнуть, что букса в общей конструкции смесителя выступает в качестве запорного механизма, который и осуществляет процесс открытия/закрытия подачи воды. С его помощью также проводится настройка температуры воды.

Несмотря на огромный ассортимент смесителей на строительном рынке, которые отличаются по дизайну, цене, варианту монтажа, все они по типу установленной буксы делятся на два основных типа:

Кран-букса с червячным механизмом.

Свое название системы этого типа получили от поворотного штока, который при повороте прижимает резиновую прокладку, тем самым перекрывая подачу воды. Сам корпус снаружи имеет резьбу для крепления в самом смесителе.

На верхней части имеются грани для закручивания гаечным ключом. Данные устройства также подразделяются на два типа: с направляющими для запорного клапана и с обратной резьбой к валу. Букса снаружи имеет шлицевую или квадратную головку, на которой и крепится маховик. Также в головке есть внутренняя резьба для крепления болтом вентиля.

Особенности эксплуатации

Червячные буксы очень распространены еще с советских времен. Необходимо отметить, что практически все смесители тех годов легко определить по квадратной головке, на которую посажен маховик. В настоящее время большинство смесителей имеют шлицевые головки.

Важно! Наибольше подвержена износу резиновая прокладка запирающего клапана. Окончательный срок данного элемента конструкции зависит от двух основных факторов:

Первый – это износ прокладки в процессе эксплуатации за счет прижима к седлу водозабора. Снизить урон можно, осуществив шлифовку седла.
Еще одним критерием выступает материал, из которого выполнена прокладка. Далеко не все виды резины одинаково устойчивы к химическим соединениям, которые могут быть в воде. В большинстве случаев именно примеси солей или металлов приводят к ее разрушению.

Также необходимо отметить, что сальники могут выйти из строя по тем же причинам. За счет обильной смазки узла ремонт может потребоваться не так скоро. С учетом всего вышесказанного можно сделать вполне логичный вывод, что срок эксплуатации червячных систем относительно небольшой. Специалисты оценивают, что использовать без ремонта такие смесители можно в течение 1-5 год. Конечно же, подобные неудобства компенсируются доступной ценой и простотой ремонта.

Необходимо понимать, что на время использования смесителя и в частности кран-буксы влияет качество установки и интенсивность использования. К примеру, в ванной системы могут служить существенно дольше, чем на кухне, поскольку система используется чаще.

Керамическая кран-букса.

В этом механизме основным запирающим узлом выступают две прижатые одна к одной керамические пластинки с отверстиями для пропуска воды. Одна из них закреплена неподвижно, а вторая может поворачиваться, тем самым смещая отверстия.

Шток системы крепится подвижно к корпусу смесителя с помощью внутренних уплотнительных сальников и шайбы. К самому валу прикреплен керамический поворотный диск. Его форма зависит от конкретной модели. На верхней части установлен маховик. Всю конструкцию завершает стыковочная прокладка с седлом.

Особенности эксплуатации

В наше время технология обработки искусственной керамики позволяет создавать системы с идеально подогнанными поверхностями пластин механизма. При этом используемый в производстве материал не подвергается воздействию воды и химических соединений, которые в ней могут быть. За счет этого устройства данного типа имеют большой срок службы, который составляет не менее 5 лет. Единственной причиной поломки могут выступить частицы песка в воде, которые приводят к заклиниванию механизма. Чтобы уберечь смеситель, рекомендовано устанавливать специальные очистительные фильтры.

Что касается ремонта керамической кран-буксы, то в большинстве случаев он сводится к полной замене узла. Несмотря на то, что в магазинах можно найти соответствующие диски или пластинки, у Вас не получится провести идеальную подгонку, как это делается на заводе. В силу этого самостоятельное восстановление работоспособности керамических смесителей может привести к протечкам.

Процесс замены кран-буксы в смесителе

Провести ремонт буксы в смесителе на кухне или ванной может даже новичок с минимальными познаниями в сантехническом деле. Главной задачей для каждого выступает правильный выбор необходимого устройства. В силу этого покупать новую буксу в магазине нужно, прихватив с собой сломанную деталь. Таим образом, Вы сможете быть на 100% уверенным, что купите именно то, что нужно для Вас. После этого Вам потребуется детальная инструкция снятия и установки детали:

Прежде всего, необходимо перекрыть воду в доме, лучше сделать это непосредственно на стояке. Только после этого можно начинать ремонтные манипуляции.

Касательно инструментов, Вам понадобится крестовая и плоская отвертка, трубный и разводной ключ, нож и пассатижи.

Изначально с помощью отвертки Вы должны снять декоративный колпачок, который установлен в центре вентиля. Он может быть на резьбе или просто защелкнут, как пробка.

После снятия вышеуказанного элемента Вам станет доступен крепежный винт. Он откручивается с помощью отвертки.

Далее следует аккуратно снять вентиль, при этом осуществляя раскачивающие движения. Таким образом, Вы не повредите пазы под головку штока в самом маховике.

На следующем этапе открутите декоративную накладку. Это можно сделать с помощью пассатижей, предварительно подложив ткань, картон или резину. Это сохранит привлекательный внешний вид элемента.

Осуществив все вышеуказанные манипуляции, Вам станет доступна верхняя часть буксы, на которой будут специальные насечки для разводного или рожкового ключа. Если стыки немного прикипели или покрылись коррозией, их необходимо обработать специальным раствором или уксусом. После этого можно осуществить выкручивание против часовой стрелки.

Только после всего этого можно приступить к установке новой буксы. Предварительно нужно очистить внутреннюю часть смесителя и смазать резьбу. Важно! Не рекомендуется сильно зажимать устройство, чтобы не повредить прокладку на стыке резьбы и седла. Лучше воспользоваться всем знакомым правилом «полуоборота». Закрутить буксу вручную до упора и только после этого сделать поворот ключом на 90 или 180 градусов.

Варианты устранения поломок

Если при работе Вашего смесителя проявляется характерный скрежет внутри устройства или прерывистый напор воды, то это говорит о поломке запорной прокладки. Иногда замена данного элемента необходима в случае протечки. Для ремонта достаточно снять буксу и внимательно осмотреть седло водозабора. Если Вы обнаружите трещины, раковины или сколы, то лучше заменить всю сердцевину. Если подобных дефектов не выявлено, достаточно заменить изношенную прокладку. Ее можно вырезать самостоятельно или же приобрести в магазине. Она крепится на конце штока или на винте.

При протечке прямо под вентилем следует провести замену сальников. Для восстановления нормальной работы системы потребуется снять отверткой крепежную шайбу со штока. Обычно ремкомплект представлен несколькими уплотнительными кольцами, которые нужно покрыть водостойкой смазкой. Даже новые смесители, только купленные в магазине, рекомендуют проверять на достаточное количество смазки на сальниках.

Теперь Вы знаете, какие бывают виды кран-буксы для смесителей и как их правильно заменить. Вся вышеуказанная информация позволит Вам своими силами провести качественный ремонт сантехнического оборудования в Вашем доме.

Ремонт квартиры, дома, кровли своими руками — pastroy-ka.ru

pastroy-ka.ru

Азбука сантехника – выбор и замена буксы крана

Если наши деды добывали воду из колодцев, нося ее ведрами с соседней улицы, то нам довольно открыть кран, и, пожалуйста, в вашем распоряжении целое море живительной влаги. Однако смеситель, будто и другие «девайсы» в доме, нуждается в уходе, иначе трубы начнут гудеть, а «носик» подтекать. Основным элементом устройства считается букса-кран, какой отвечает за соответствующее давление и качество подачи воды. Что это за «зверь»?

А вот и «герой» статьи, благодаря которому мы получаем на выходе из труб воду желаемой температуры

Повстречать эту деталь можно лишь в смесителях с двумя ручками, где нужно регулировать подачу горячей и холодной воды.

Кран-буксы разнятся по видам и размерам. Устройства бывают такого типа:

привычные — червячные, оснащенные резиновой манжетой;
«девайсы» нового поколения — с керамическими вставками.

Если сообщать о размерах, то это — 3/8 или 1/2 дюйма.

Уместно, произвести замену или ремонт кран-буксы самостоятельно не этак уж и сложно, конечно, если вы будете знакомы с ее устройством и особенностями работы. Давайте рассмотрим оба вида «девайсов».

Резиновый картридж ↑

С червячной кран-буксой вы знакомы с детства, собственно такими в эпоху Союза пользовались наши родители и их родители. Других вариантов запросто не существовало. Возможно, вы не видели эту деталь, однако уж точно слышали. Будто это? Все просто. Вспомните, хотя бы единожды, однако каждый из нас сталкивался с гудением труб, когда будто, что внутри водопровода поселился какой-то дикий зверь, рвущийся на свободу, либо выводящим из строя нервную систему, похожим на пытку капанием — это при закрытом вентиле. Виновницей таких неудобств является резиновая манжета, скоро приходящая в негодность и губящая, уместно, этим и сам смеситель. Этак что, если слышите тарахтение или наблюдаете капание, разом произведите замену кран-буксы или хотя бы резинового уплотнителя, дабы уберечь смеситель от преждевременной «смерти».

Принцип работы резинового крана прост: поршень, следуя по резьбе, перемещается и в необходимый момент запирается, обеспечивая подачу и перекрытие воды.

Самый большенный плюс такого картриджа — стоимость, деталь стоит «копейки». Другой положительный момент — возможность замены манжеты, тогда будто с керамическими кран-буксами подобный номер, как правило, не проходит. Нижняя доля картриджа, отвечающая за перекрытие воды, резиновая, скоро изнашивающаяся. Если вовремя не поменять кран-буксу, то смеситель начнет подтекать, капать, литься. К недостаткам также следует отнести нужда многократного поворота ручки, чтоб открыть или закрыть воду и затраты на частые вызовы сантехника, если вы не знаете будто заменить кран-буксу самостоятельно.

Керамический кран ↑

На смену капризным резиновым картриджам пришли керамические кран-буксы, именуемые в народе «полуоборотными» — из-за удобного хода ручки: чтоб открыть или закрыть воду, неоднократно не нужно проворачивать маховик.

Какие у такого кран-буксы технические характеристики, в чем его плюсы и минусы?

Будто вы поняли, в этой модели вместо резины задействована керамика — материал более верный, долговечный и современный. Менять подобные картриджи приходится крайне редко, трубы вовек не «чихают», а «носик» не капает.

Однако есть и минус — весомая стоимость. Однако кто знает, переплатите вы или сэкономите, ведь замена манжет резиновой модели тоже стоит денег. В крайнем случае, если бюджет не позволяет, купите хотя бы кран-буксу для переключения душа, чтоб не вертеться в ванной, будто уж на сковородке, настраивая желаемую температуру и мощность подачи воды.

Это важно знать! Если вы знаете, что в поступающей в квартиру воде содержится песок, то установите входящий фильтр, чтоб уберечь керамический картридж от поломки.

Модули с керамическими вставками

Какой бы картридж вы ни выбрали, спозаранку или поздно, вы столкнетесь с необходимостью его замены. Какие признаки свидетельствуют о том, что пора покупать новоиспеченный модуль?

Из-под ручки сочится струйка/капли воды.
Маховики вращаются с трудом.
Из «носика» капает (вращательные движения ручкой не меняют ситуацию).

Будто произвести замену?

Ремонт своими руками? А отчего бы и нет? Увидите, это – попросту

Подготовка к ремонту ↑

Во-первых, покупая, новую деталь, удостоверьтесь, что она подходит по размеру (3/8 либо 1/2 дюйма) и резьбе (под шлиц или квадрат). Если вы не понимаете, о чем ведется выговор, то лучше выкрутите картридж и возьмите его с собой, продавец уж точно подберет то, подойдет к вашему смесителю.

Во-вторых, не забудьте перекрыть воду — и горячую, и холодную, чтоб после ремонта крана не пришлось мастерить ремонт во всей квартире. Проверьте, подлинно ли вода перекрылась, открыв оба крана до предела, а то бывает, вентили на стояках тоже подводят.

В-третьих, подготовьте необходимые инструменты: плоскогубцы, ключи нужного размера, на всякий случай и дрель, а также пару отверток с разными крестовинами.

Поэтапное руководство ↑

Итак, новая деталь куплена, инструменты найдены, вы морально готовы? Давайте рассмотрим по этапам, будто произвести ремонт.

Снятие заглушки, которая обыкновенно имеет форму кругляшка и сделана из пластмассы. Подденьте заглушку отверткой или любым плоским инструментом и снимите. Если «девайс» импортный, то под заглушкой может быть еще пластиковый фиксатор, его также снимите.
Откручивание винта при помощи отвертки.
Демонтаж маховика (ручки).
Отвинчивание кран-буксы (возможно, еще придется открутить контрящую гайку, присутствующую в некоторых моделях).
Чистка резьбы и внутренней части смесителя (как это возможно). Пользуясь, случаем внимательно осмотрите поверхности на объект наличия трещинок, усадочных раковин и т.д.
Установка нового картриджа. По сути, все происходит этак, как описано выше, однако в обратном порядке. Между тем вы вольны и кое-что изменить, к примеру, курс поворота буксы. Что для этого требуется? Нужно выкрутить вкрученный в шток стопорный винт и вкрутить его с иной стороны, что позволит поворачивать кран в обратную сторону.
Проверка работы нового модуля.

Это важно знать! А будто открутить кран-буксу, если она прикипела, покрылась ржавчиной или закисла? Вернитесь в лавка и купите специальную жидкость — для таких случаев. Обработайте ею винт, подождите четверть часа, и за дело.

Если замена модуля не помогла, поменяйте ручку, не исключено, что литься была из-за выхода из строя этой детали

Согласитесь, замена букса-крана — не такое уж сложное дело?!

Строй-Аква

olimp23.com

Кран букса. Особенности и принцип работы. Разновидности кран буксы

Не каждый новичок в сантехнике знает, что такое устройство, как кран-букса, является разновидностью запорного механизма системы водопровода в квартире. К сожалению, всё рано или поздно выходит из строя. И если при полном закрытии вентиля вода продолжает течь, тогда требуется замена именно кран букса. Раньше подобные элементы оснащались резиновыми вставками, имеющими довольно ограниченный срок службы. На этом фоне выгодно отличается керамическая кран-букса.

Кран букса — это запорный механизм, которым оснащаются смесители и некоторые типы вентилей

Особенности и принцип работы

Прежде всего, следует сказать, что такие детали имеют определённые размеры и стандарты. При этом типовая конструкция кран-буксы из керамики позволяет монтировать ее даже на смесители, в которых переключение воды с горячей на холодную и наоборот выполнялось ранее аналогичными элементами, но с резинками. Однако этот подход требует тщательного подбора конкретной модели.

Керамический запорный кран букса обладает следующими особенностями:

довольно продолжительный срок эксплуатации. Поэтому ремонтировать керамическую кран буксу приходится редко, а легче её поменять вместе со смесителем, который пришёл в негодность;
для получения максимального напора вентиль достаточно повернуть на пол-оборота. Однако, полуоборотная запорная кран букса нравится не всем пользователям. Вместе с тем, опыт появляется и при небольшой практике. Это же касается и ремонта данной детали, например, когда кран букса запорная для смесителя не выкручивается;
подобные изделия плохо переносят воздействие транспортируемой по инженерной коммуникации воды с обилием песка. Он создаёт выработку керамики. Вместе с тем, керамическая крановая букса не особо страдает в водопроводных системах, оснащённых специальными фильтрами для удержания мелких частиц;
если сравнивать с ценой изделий с резиновыми прокладками, следует сказать, что керамический запорный кран букса стоит дороже. Однако по отношению с затратами на смеситель, это вполне допустимые расходы;
немаловажный фактор – простота ремонта и замены подобных систем. От исполнителя не требуется наличия специального образования.

Керамическая кран букса — это современный тип подобных деталей, который не требует установки резиновых прокладок

Совет! При замене кран буксы этого типа на рынок лучше прийти с демонтированной деталью, чтобы продавец смог выбрать наиболее подходящую модель. Из-за того, что такие конструкции со временем дорабатываются и модернизируются, поиски точно такого же изделия могут быть безуспешными.

Основным элементом керамического крана буксы 1/2 дюйма является каркас. На нём крепятся две пластины с отверстиями. Устанавливают их в специальные пазы. Вполне естественно, что в качестве сырья для изготовления пластин используются керамические материалы. Когда вентиль поворачивается, происходит смещение подвижной части кран буксы, в результате чего отверстия либо совмещаются, открываясь, либо, наоборот, сдвигаются, закрываясь.

Обратите внимание на то, что керамический запорный кран букса ¾ дюйма имеет обычно более крупные зазоры, однако на рынке присутствуют модели со строго определённым диаметром, благодаря которым можно создавать конкретный поток.

Разновидности

Было бы несправедливо обойти вниманием факт наличия на рынке других видов кран буксы.

1. Кран букса запорная червячная. Это своего рода «классика жанра». Своему названию такая букса для крана обязана специальному валу поворотного штока. Снаружи на корпус нанесена резьба для подсоединения к смесителю и на нём же имеются грани под определённого размера гаечный ключ.

Червячная кран букса применялась в качестве запорного механизма не одно десятилетие, но она имеет массу недостатков

Расположенные внутри шлямбуры бывают следующих видов:

с направляющими для запорного подвижного клапана;
с резьбой, витки которой нарезаны обратно червячному валу.

В изделиях с червячной крановой буксой первого варианта исполнения ручки вентиля вращаются относительно смесителя в одной плоскости. Шток крепится к шлямбуру подвижно посредством шайбы или специальной скобы. Внутренние поверхности штока оснащены специальными уплотнительными кольцами, сальниками, препятствующими протечке сквозь соединение воды.

На защитной обечайке имеется закреплённая винтом запорная прокладка. Вся эта конструкция крепится неподвижно непосредственно к штоку или к клапану. Снаружи запорная деталь оборудована головкой со шлицевым или квадратным сечением и отверстием, внутри которого нарезана резьба для крепёжного болта.

2. Шаровая букса. Простота конструкции – вот отличительная особенность буксы для крана данного типа. Здесь роль запорного элемента играет обыкновенный металлический шар со сквозным отверстием. Как такая деталь работает интуитивно понятно: для перекрытия воды достаточно повернуть её на четверть оборота.

Кран букса для душа имеет такое же строение, как и в обычном кране, и заменить ее несложно

Как заменить кран буксу для переключения душа

Приняв решение заменить старый запорный элемент на новый, необходимо помнить, что кран букса это такая деталь, которая для разных моделей смесителей имеет свои конструктивные особенности.

Полезно знать! На смесителях, собранных на территории нашей страны, используется кран букса запорная с маховиком квадратной формы. Зарубежные изделия отличаются соединением под ручку и длиной.

Другой отличительной характеристикой данных изделий является диаметр резьбы. В случае необходимости замены запорной детали с сечением в полдюйма при поиске новой проблемы не возникнут. Найти кран буксу с маховиком и с резьбой три четверти дюйма намного сложнее: во многих магазинах она просто отсутствует в продаже.

После приобретения нужной детали, прежде чем приступать к её установке, необходимо перекрыть оба вида водоснабжения — холодное и горячее. Для выполнения работ у вас под рукой должен иметься следующий простейший инструмент:

разводной или газовый ключ;
плоскогубцы;
плоская и крестовая отвёртка.

Замена в ванной кран букса предполагает выполнение следующих мероприятий:

с маховика снимается верхний колпачок;
снимается вентиль крана. Для этого откручивается скрытый под колпачком крепёжный болт;
после того, как снимете «барашек», обратите внимание на резьбу. При наличии на ней следов окисления и эксплуатационного мусора, зачистите поверхность наждачной бумагой (нулёвкой) или металлической щёткой;
чтобы добраться до пришедшей в негодность детали, со смесителя снимается фурнитура и прочая атрибутика. С этого момента и начинается замена самого кран букса. Чтобы снять старый запорный элемент, его необходимо просто выкрутить ключом. Но что делать с не выкручивающейся кран буксой? Сначала следует попробовать метод раскачки, крепко охватив «облизавшиеся» грани шлямбура трубным ключом. Если это не поможет, можно путём использования химических средств, ослабить резьбовое соединение, после чего вновь попытаться извлечь не откручивающуюся кран буксу. В конце концов, решить проблему поможет термический метод. Прогревайте строительным феном часть корпуса смесителя с резьбой до тех пор, пока вам не удастся открутить шлямбур от руки;
сняв неисправную деталь, прочистите резьбу от загрязнений;
далее резьба новой кран буксы для душа в смесителе с переключателем на кран подачи холодной/горячей воды обматывается в несколько слоёв паклей или ФУМ-лентой, после чего сама деталь плотно закручивается на место старой.

При замене кран буксы важно обращать внимание на ее размер и диаметр посадочного отверстия в смесителе

Взаимозаменяемость кран букс

Очень часто встаёт вопрос целесообразности замены постоянно подтекающей кран буксы червячного типа на буксу для крана керамическую. Найти ответ на него не так-то просто. В этом контексте немаловажно знать, требуется ли установка нового крана, или достаточна лишь замена вышедшего из строя кран букса. При подборе ориентиром является диаметр посадочного отверстия. То есть в данном случае речь идёт о размерах кран буксы, которыми характеризуется ее часть, закручивающаяся в смесительный прибор.

Важно! Размеры должны совпадать с диаметром гнезда.

Также нужно изучить, как устроена часть под маховик. В деталях от зарубежных компаний решающее значение имеет количество насечек. А вот кран букса запорная для смесителя от отечественных производителей имеет эту часть, выполненную в виде четырёхгранника. Вывод очевиден. Если устанавливается новый керамический импортный кран букса, заменить нужно будет и сам маховик.

Если же рассматривать такой показатель, как длина, то здесь всё гораздо проще. У многих подобных деталей его значения идентичны. Таким образом, замена керамического кран букса не сопряжена со сложностями.

Возможные неисправности керамических кран букс в смесителях для душа и их устранение

К основным видам неисправностей запорных элементов данного типа можно отнести:

износ на штоке уплотнительных колец;
износ на штоке уплотнительной шайбы;
скол керамических пластин.

Чтобы определить, какая именно часть кран буксы вышла из строя, нужно разобрать ее

В этих случаях вы можете попытаться выполнить ремонт вышедшего из строя кран букса и сэкономить на покупке нового. Но сначала его нужно разобрать. Для этого:

вытащите уплотнительное кольцо, которое удерживает пластины, из нижней части детали;
достаньте пластины;
выдерните при помощи плоской отвёртки фиксатор, удерживающий в корпусе шток;
вытащите шток.

Затем тщательно изучите всё. Если повредились пластины, замените их и соберите буксовый элемент.

Достав из корпуса шток, обратите внимание на плоское колечко. Эта шайба со временем истирается, из-за чего шток поднимается выше. По этой причине должное сжатие между пластинами не обеспечивается, и появляются протечки воды. Устранить их можно двумя способами:

заменить саму шайбу;
наклеить полоску изоленты в месте соединения верхней пластинки с поворотником.

В случае износа уплотнительных колец на штоке вода может проникать через корпус. В душевых смесителях это бывает редко, но случается. Для устранения такой неисправности просто замените эти колечки новыми. Если их в данный момент нет, аккуратно вытащите кольцо из паза, намотайте совсем немного ФУМ-ленты и поставьте на место. При правильном подходе такой метод обеспечения герметичности демонстрирует высокие результаты. И ещё один плюс – это экономия. Ведь новый керамический запорный кран букса обойдётся дороже.

teplamontag.ru

Виды кран-буксы для смесителей | Построй Сам

Виды и особенности кран-буксы для смесителей

Кран-букса с червячным механизмом.

Особенности эксплуатации

Первый – это износ прокладки в процессе эксплуатации за счет прижима к седлу водозабора. Снизить урон можно, осуществив шлифовку седла.
Еще одним критерием выступает материал, из которого выполнена прокладка. Далеко не все виды резины одинаково устойчивы к химическим соединениям, которые могут быть в воде. В большинстве случаев именно примеси солей или металлов приводят к ее разрушению.

Керамическая кран-букса.

Особенности эксплуатации

Процесс замены кран-буксы в смесителе

Прежде всего, необходимо перекрыть воду в доме, лучше сделать это непосредственно на стояке. Только после этого можно начинать ремонтные манипуляции.

Касательно инструментов, Вам понадобится крестовая и плоская отвертка, трубный и разводной ключ, нож и пассатижи.

Изначально с помощью отвертки Вы должны снять декоративный колпачок, который установлен в центре вентиля. Он может быть на резьбе или просто защелкнут, как пробка.

После снятия вышеуказанного элемента Вам станет доступен крепежный винт. Он откручивается с помощью отвертки.

Далее следует аккуратно снять вентиль, при этом осуществляя раскачивающие движения. Таким образом, Вы не повредите пазы под головку штока в самом маховике.

На следующем этапе открутите декоративную накладку. Это можно сделать с помощью пассатижей, предварительно подложив ткань, картон или резину. Это сохранит привлекательный внешний вид элемента.

Осуществив все вышеуказанные манипуляции, Вам станет доступна верхняя часть буксы, на которой будут специальные насечки для разводного или рожкового ключа. Если стыки немного прикипели или покрылись коррозией, их необходимо обработать специальным раствором или уксусом. После этого можно осуществить выкручивание против часовой стрелки.

Только после всего этого можно приступить к установке новой буксы. Предварительно нужно очистить внутреннюю часть смесителя и смазать резьбу. Важно! Не рекомендуется сильно зажимать устройство, чтобы не повредить прокладку на стыке резьбы и седла. Лучше воспользоваться всем знакомым правилом «полуоборота». Закрутить буксу вручную до упора и только после этого сделать поворот ключом на 90 или 180 градусов.

Варианты устранения поломок

Ремонт квартиры, дома, кровли своими руками — pastroy-ka.ru

pastroy-ka.ru
