Прокладка кабелей в металлических лотках и коробах. Короба для прокладки кабелей

Разновидности коробов для прокладки кабелей | Полезные статьи

Электромонтажные работы, связанные с обустройством кабельных линий, проводятся с использованием специальных коробов.

Виды и консервация короба

Речь идёт о полой закрытой конструкции, преимущественно, имеющей прямоугольное сечение. Внутри короба для прокладки кабеля размещается проводка, таким образом, удаётся предохранить изделие от повреждений механического характера. Использовать изделие разрешается внутри помещений и на открытых пространствах.

Существует несколько типов таких изделий:

перфорированные;
неперфорированные – глухие;
угловые;
электротехнические.

Наиболее приемлемым материалом для изготовления является металл, который в большинстве случаев оцинковывается, благодаря чему конструкция приобретает прочность, исключается восприимчивость к температурным перепадам, механическим повреждениям и влаге. Короба для прокладки кабелей закрываются крышками, оборудованными замками, дополнительно обеспечивающими безопасность конструкции

Отличаются изделия в зависимости от области эксплуатации, к примеру, есть образцы для сетей или электрических приборов. Сетевые короба применяются при обустройстве кабельных систем, а такие образцы, как КЛ1 востребованы при креплении люминесцентного освещения. Выбирать следует исходя из области применения, в свою очередь, обусловленной конструктивными особенностями.

Особенности коробов

Короба перфорированные используются при обустройстве закрытых кабельных трасс и могут применяться, совместно с разными типами проводов. Изделие изготавливается с задействованием оцинкованного металла, толщина которого варьируется в пределах 0.7 – 1.0мм, стандартная длина 2м. Предусмотрено два типа крышек: замковые; без замков.

Короба неперфорированные задействуются при прокладке электросетей с разным напряжением (Рис.1) и телефонных линий, также допускается их применение при обустройстве кабельных телевизионных сетей в помещениях. Основной конструктивной особенностью изделия является наличие желобов в основании, фиксируемых посредством крышки и шурупов.

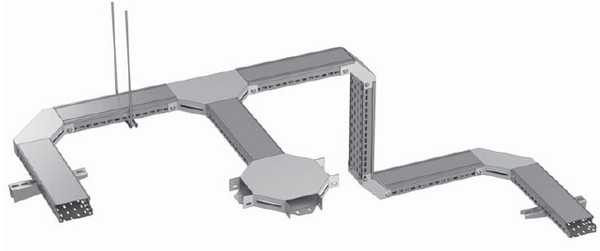

Короба углового типа используются в местах изгиба трассы и резкого изменения направления, что делает их незаменимыми при обустройстве разветвлений сетей. Изготавливаются несколько типов таких изделий, в зависимости от направления изменения трассы:

горизонтальный поворот - угол 90 - 135°;
горизонтальное разветвление – Т-образная форма;
горизонтальное разветвление – Х-образная форма;
вертикальный поворот вверх;
вертикальный поворот вниз.

Электротехнические короба металлические для прокладки кабелей используются на трассах, имеющих сложную структуру в условиях агрессивной среды, так как обладают прочной конструкцией и надёжными креплениями.

Аксессуары для монтажа

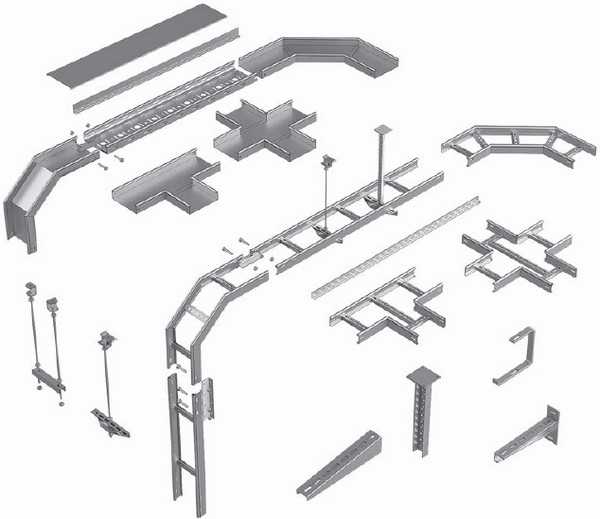

Обустройство кабельных линий требует применения дополнительных аксессуаров: полки; стойки; лотки (Рис.2). Характерно, что для каждого из типа коробов необходимо подбирать соответствующие по конструктивным особенностям лотки. Изделия этого типа, представляют собой несущую конструкцию, прикрепляемую к стене, а уже с ней соединяется короб, в котором и уложен кабель.

Подобные аксессуары для монтажа коробов могут также быть перфорированными, глухими или угловыми.

Стойки представляют собой прямые планки, прикрепляемые к потолку в помещении при помощи болтов. Используя эти элементы, можно крепить кабеля в вертикальной и горизонтальной плоскости. Необходимо строго придерживаться рекомендаций, касающихся применения отдельных аксессуаров и коробов.

cable.ru

Короб для прокладки кабелей по улице - предъявляемые требования | Премиум-Электро

Дата публикации: 30.12.2016

Кабельные короба предназначены для прокладки силовых и смешанных (силовых и контрольных) кабелей, в том числе на открытом воздухе. Короба имеют прямые секции для прокладки прямой трассы и угловые элементы для ее поворота. Чаще всего кабельный короб имеет прямоугольное сечение и изготавливается из стали с покрытием методом горячего цинкования или порошковой окраски. Он представляет собой П-образную конструкцию, закрываемую сверху крышкой, что обеспечивает линии, находящейся внутри нее, защиту от различных механических повреждений.

Кабельные короба для прокладки кабелей на улице представлены двумя основными типами КП и СП.1. Короб СП для кабеля изготавливается из стали толщина которой 1,2 мм, а также 1,5 мм. Такие короба применимы везде, где существуют высокие требования к прочности конструкции. Длина секции имеет длину 2000 мм, в некоторых случаях 3000 мм.2. Кабельный короб КП имеет толщину стенки от 0,7мм до 1,2мм, что зависит от размера короба. Имеет ребра жесткости на основании и обратном фланце короба, это придает конструкции хорошую несущую способность при небольшой толщине стенок. Вес такой конструкции невелик и стоимость его невысока. В большинстве случаев короб КП выпускается секциями по 1000 мм и 2000 мм, при этом возможны вариации по желанию заказчика. В комплект поставки короба входит основание короба и крышка.

Все кабельные конструкции обычно имеют в своем составе: прямой короб КП, угловой горизонтальный короб КУГ, угловой вертикальный короб поворота вверх КУВ, угловой вертикальный поворота вниз КУН, короб кабельный тройниковый КТ и короб кабельный иксообразный КХ, для надежной фиксации коробов используют скобы.

ООО "Производственное объединение Премиум-Электро" осуществляет производство кабельных коробов различной номенклатуры, в том числе коробов КП и СП. Более подробную информацию вы можете получить, связавшись с нами по телефонам указанным на сайте.

Все публикации »

prelektro.ru

Прокладка кабелей в металлических лотках и коробах

В производственных помещениях, а также на открытом воздухе кабели прокладывают в основном в металлических лотках. Все металлические лотки можно разделить на листовые, проволочные и лестничные лотки. На что следует обращать внимание при выборе металлического лотка?

Прокладка кабелей в металлических лотках и коробах

Первым делом стоит обратить внимание на определения короба и лотка.

Согласно ПУЭ:

Короб — закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб служит защитой от механических повреждений, проложенных в нем проводов и кабелей.

Лоток — открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей.

В общем, все дело в крышке

Тип лотка (короба) зависит от помещения, в котором прокладывают кабели. В нормальных помещениях можно применять любые типы лотков и коробов. Перфорированные лотки обладают лучшими охлаждающими характеристиками. Чем выше агрессивность среды, тем меньше срок службы лотка. В помещениях с высокой влажностью и загрязненностью рекомендуется предусматривать нержавеющие лотки, в остальных случаях подходят оцинкованные.

Размер лотка зависит от количества кабелей. Согласно ПУЭ сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам не должна превышать 40%. Высота лотка должна быть не менее самого большого кабеля или пучка проводов.

После определения типа лотка и габаритных размеров выбираются дополнительные аксессуары и монтажные элементы. У многих производителей повороты, углы, ответвители от листовых лотков подходят к лестничным. Стоит иметь ввиду, что дополнительные аксессуары достаточно дорого стоят, поэтому проволочные лотки в этом плане имеют преимущество, т.к. к ним не требуются дополнительные элементы. Лотки и короба можно крепить к стене, потолку, класть на пол. В общем случае для листовых и проволочных лотком шаг установки полок можно взять 1,5м, для лестничных лотков – 3-6м, поскольку они обладают большей несущей способностью.

Очень важным критерием в выборе типа лотка (короба) является его цена. В одной из статей я уже делал сравнительную характеристику листовых, проволочных и лестничных лотков.

Хочу заметить, что при необходимости можно обеспечить степень защиты кабелей даже IP44 в коробе, для этих целей предусматривают специальные уплотнители.

Несколько советов по выбору лотков и коробов:

1 Короба применяйте в случае необходимости механической защиты либо по желанию заказчика.

2 В нормальных помещения рекомендую использовать проволочные лотки. Дешево и эстетично.

3 На улице нужно предусматривать неперфорированные листовые короба.

4 Для кабелей большого сечения и соответственно большой массы лучше применять лестничные лотки, поскольку у них большая несущая способность и проще будет выполнять повороты кабелей.

5 Во взрывоопасных зонах разрешается прокладка кабелей в коробах (таблица 7.3.14 ПУЭ).

Советую почитать:

220blog.ru

Способы крепления (монтажа) каналов для кабеля: установка кабель-канала

В производственных, технических и административных помещениях делать скрытую проводку в массиве ограждений накладно, да и порой технически неосуществимо. Выход один – устроить наружную прокладку электрических коммуникаций поверх стен и потолков. Правилами устройства электроустановок (ПУЭ) запрещается монтаж кабелей открытым способом внутри помещений. Это касается внутренних пространств зданий и сооружений с повышенным уровнем влажности. Электротехнические короба решают данную проблему. Статья раскрывает тему, как крепить кабель канал к стене.

Монтаж кабель канала

Для чего нужен кабель канал

Иначе изделие называют электротехническим коробом. Главная его функция – это обеспечение защиты кабелей и проводов от внешних негативных воздействий. Значение имеет эстетическая сторона вопроса, ведь не очень приятно видеть хаотическое скопление проводов и кабелей на стенах помещения.

Монтаж кабель каналов группирует проводные коммуникации по их назначению. В один канал укладывают силовой кабель, а в другом –помещаются слаботочные провода. Многоканальные короба могут доносить проводники до распределительного узла. Затем от узла выводят в нужные стороны одноканальные или двухканальные короба.

Достоинства кабель каналов

Общепринятое название коммуникаций, уложенных в короба, – это открытая электропроводка, что не соответствует действительности. Такую систему лучше называть закрытой наружной электропроводкой.

Закрытая наружная электропроводка обладает рядом достоинств:

простота монтажа кабель каналов;
укладка различных видов коммуникаций в большом количестве;
недорогая и быстрая подводка коммуникаций к потребителям;
широкий выбор габаритов и расцветки продукции;
беспрепятственный доступ к проводке по длине коммуникаций.

Виды кабель каналов

Промышленность строительных материалов выпускает широкий ассортимент кабельных каналов. Среди них нужно отметить 7 видов конструкций:

настенные ПВХ короба жёсткого типа;
мягкие виниловые кабель каналы;
стальные оцинкованные и алюминиевые короба;
гофра;
напольные каналы – плинтусы;
потолочные карнизы – галтели;
подвижные цепные кабельные каналы.

Настенные ПВХ короба жёсткого типа

Это популярные конструкции. Продольные края короба и крышки с пазами и выступами образуют замковую систему. После укладки кабелей и проводов канал защёлкивается наружной панелью.

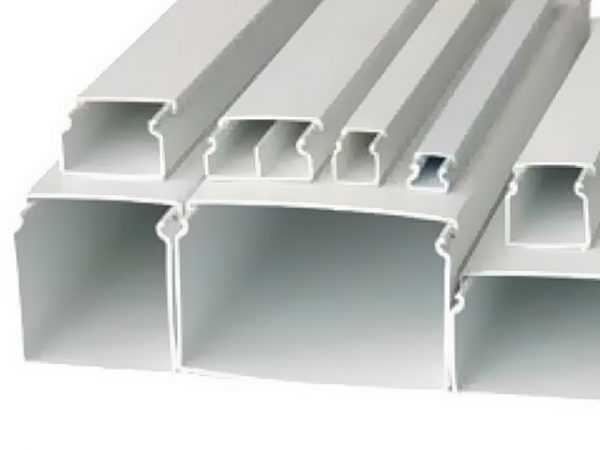

Жёсткие ПВХ кабель каналы

ПВХ короба выпускают как с односторонней, так и двухсторонней защёлкивающейся панелью. Двухсторонняя система гораздо надёжнее. В продажу кабель каналы поступают в виде двухметровых полос. К ним предлагают приобрести угловую фурнитуру. Это детали, закрывающие внутренние и внешние углы кабельной трассы.

Для прокладки трассы кабель каналов потребуются следующие инструменты и материалы:

Линейка и рулетка;
Маркер или карандаш;
Лазерный уровень;
Перфоратор;
Молоток;
Пила-ножовка или угловая машинка с пильным диском;
Кабель каналы;
Угловая фурнитура;
Дюбели.

Установка ПВХ коробов

Монтаж ПВХ кабель каналов происходит поэтапно. Действия выполняют последовательно:

На стенах делают разметку кабельной трассы, используя карандаш, линейку и рулетку;
Лазерным уровнем контролируют горизонт и вертикаль разметки;
Пилой или угловой машинкой нарезают полосы коробов на нужные монтажные отрезки;
Прикладывая отрезок короба по линии разметки, просверливают перфоратором сквозь пластик отверстия в стене. Отверстия делают на расстоянии 300-400 мм друг от друга, в зависимости от массивности проводки. На углах поворотов расстояния между ближайшими отверстиями уменьшают вдвое;
В отверстия молотком забивают дюбели, чтобы прикрепить каналы к бетонным стенам. В короба укладывают электропроводку;
Углы поворотов закрывают фурнитурными крышками;
На короба устанавливают верхнюю панель, защёлкивая замки;
Удаляют пыль и грязь с поверхности защитных конструкций.

Важно! Если нужно провести кабель из комнаты в смежное помещение, тогда через короб сверлят сквозное отверстие в перегородке. Со стороны смежной комнаты устанавливают на той же высоте от пола кабель канал. Отверстие выходит наружу этого канала. Кабель выводят через проём в смежное помещение.

Мягкие виниловые кабель каналы

Короба из этого материала стали изготавливать сравнительно недавно. Благодаря своей гибкости, короб легко огибает внутренние и внешние углы.

Виниловые изделия не нуждаются в установке дополнительной угловой и другой фурнитуры. Крепёж каналов к стене производят таким же образом, что и установку жёстких ПВХ изделий. Замковая система легко фиксируются и в то же время обеспечивает прочное соединение короба с крышкой.

Виниловый гибкий кабель канал

Кабель каналы из гибкого материала удобно применять не только в технических и подсобных помещениях, но и в жилых комнатах.

Стальные оцинкованные и алюминиевые короба

По своей конструкции металлические кабель каналы мало чем отличаются от ПВХ изделий. Металл – более прочный и долговечный материал, чем пластик.

Обратите внимание! Электротехнические короба из металла гораздо надёжнее, но и значительно дороже пластиковых изделий.

Гофра

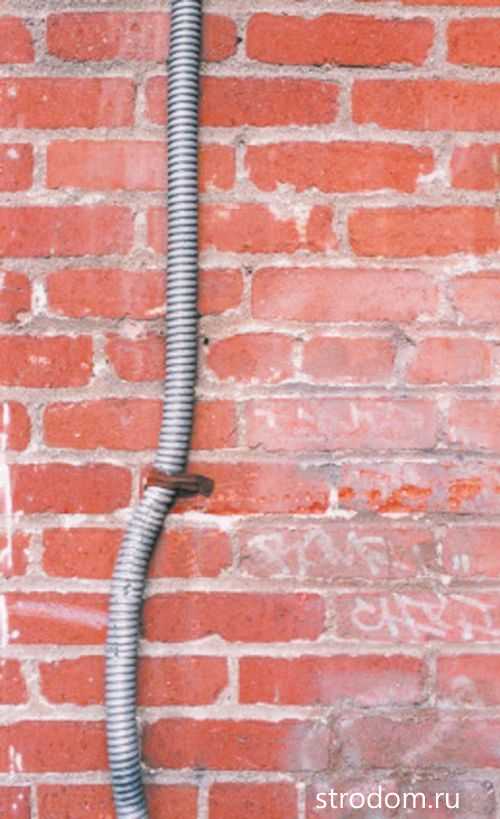

Крепление кабель канала к стене из гофры производят специальными клипсами. По разметке с помощью перфоратора делают отверстия. Через монтажный проём клипсы в отверстие забивают дюбель. Гибкий шланг защёлкивается скобами клипс. Гофрированные трубы бывают разного диаметра и могут вмещать довольно большое количество проводов одновременно.

Специальные распределительные коробки делят провода на разные направления, уложенные в другие гофрированные оболочки. Гибкие кабель каналы применяют в подсобных, технических помещениях и цехах.

Дополнительная информация. Достоинством гибких коробов является то, что установка кабель канала из гофры позволяет производить замену одного кабеля или нескольких проводов, не нарушая положения остальных коммуникаций.

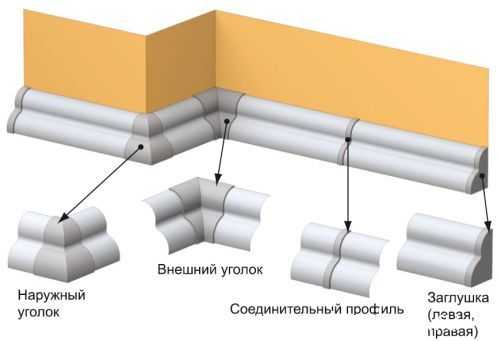

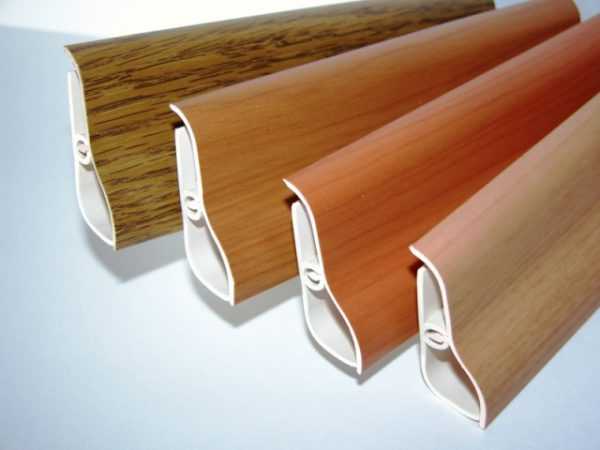

Напольные каналы – плинтусы

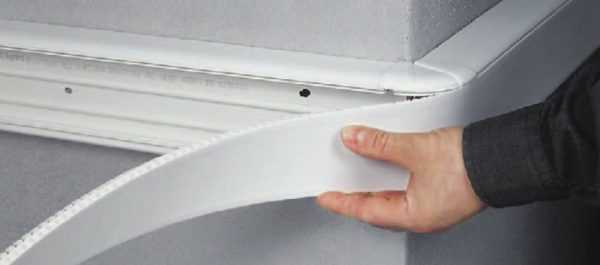

В конце прошлого века в продаже появились универсальные конструкции плинтусов. Внутреннее пространство пластиковых изделий стали использовать в качестве кабель каналов.

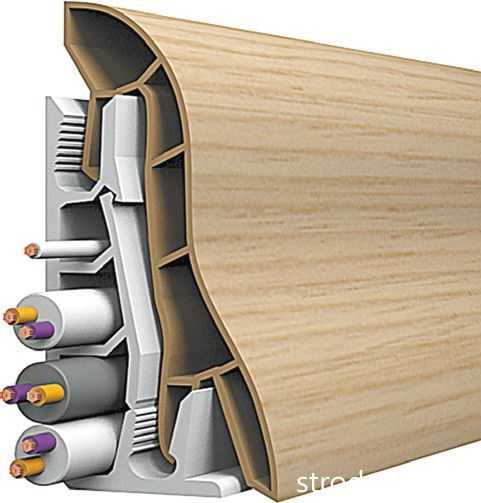

Плинтус с каналом для кабеля

В продаже можно встретить различные по цвету и строению напольные изделия с внутренними каналами для прокладки кабелей. В основном внутреннее пространство напольных карнизов используют для размещения телевизионного или интернет кабеля.

Системы закрепления наружных панелей-крышек плинтусов отличаются формой замков. Это может быть полностью съёмная полоса между вертикальными и горизонтальными полками плинтуса, а может выниматься продольный сердечник П-образной формы в поперечном сечении.

Чтобы закрепить плинтусы, дюбели вбивают через вертикальную полку изделия в стену. Их забивают в предварительно сделанные перфоратором углубления в стене. На внутренних и внешних углах трассы из плинтуса устанавливают специальные пластиковые уголки. После укладки коммуникаций провода закрывают продольной панелью, защёлкивая замки.

Потолочные карнизы – галтели

Потолочные карнизы, закрывающие углы примыкания стен к потолку, называют галтелями. Чаще всего в качестве галтелей используют те же плинтусы с внутренними каналами. Крепление галтелей ничем не отличается от установки напольных карнизов.

По периметру потолка в стенах делают перфоратором монтажные отверстия с шагом 300 мм. Забивая молотком дюбели, закрепляют галтели. После укладки коммуникаций потолочные короба закрывают продольными панелями-крышками.

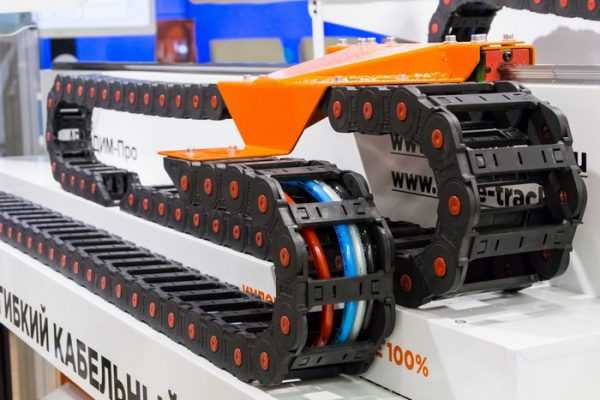

Подвижные цепные кабельные каналы

В последнее время появились подвижные кабель каналы. Изделия применяют для защиты проводных коммуникаций, подключённых к сложным механизмам, части которых совершают возвратно-поступательные движения.

Перемещение цепного кабельного канала напоминает движение гусениц вездехода или танка. Изделие выполнено из высокопрочного износостойкого пластика. Каждую секцию тяговой цепи можно открыть и проверить любой участок коммуникаций.

Подвижный кабель канал

Перемещение кабельного цепного канала не вызывает шума. Форма секций тяговой цепи похожа на трак гусеницы. Материал изделий состоит в основном из высокопрочного нейлона, обладает пластичностью и выдерживает большие нагрузки на растяжение.

Известны разные доморощенные конструкции кабельных каналов. В основном они довольно примитивные и могут оказаться далеко не безопасными. Изделия нужно приобретать только заводского изготовления.

Видео

Оцените статью:

elquanta.ru

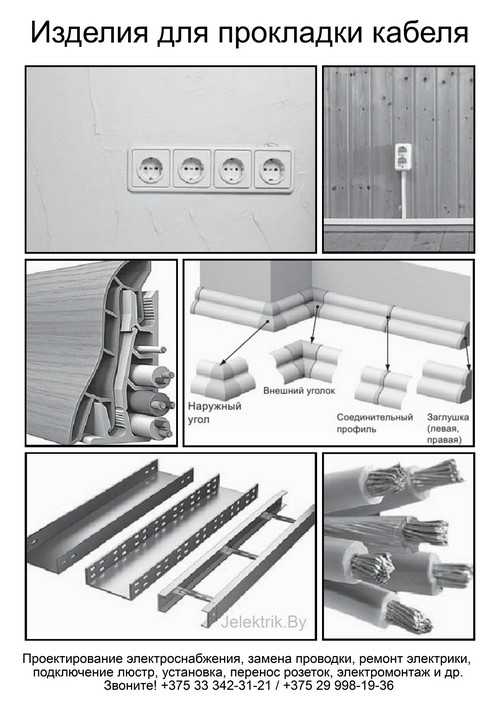

Изделия для прокладки кабеля - Электромонтажные работы Минск МО РБ

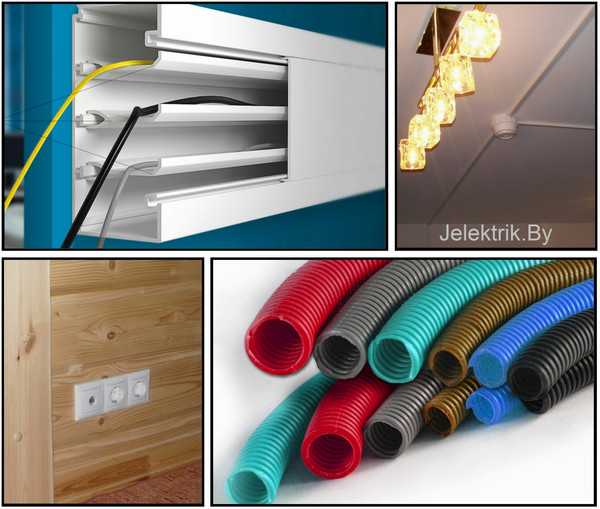

Для монтирования электрической цепи одних проводов и кабелей часто бывает недостаточно, их еще нужно к чему-то прикрепить, спрятать или защитить. Чтобы сделать эксплуатацию электрических проводников максимально удобной и безопасной, существуют разнообразные изделия из металла и пластика.

В домашних условиях кабели и провода чаще всего прячут в стене или замуровывают в штукатурку: их не видно, они надежно скрыты слоем гипса или цемента, который служит хорошим диэлектриком при условии, что штукатурка сухая.

В этом случае есть и несколько существенных недостатков.

• При повреждении цепи крайне трудно выяснить, где именно произошел обрыв или утечка.

• Чтобы поменять проводку на более современную и надежную, приходится дела гь ремонт заново.

Чтобы избежать подобных проблем, можно провести кабель или провод поверх стены, а не в ней. Это открытый вид прокладки. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко повредить, случайно задев каким-либо предметом.

Для открытой прокладки проводов любого типа существуют специальные короба: пластиковые (применяют внутри помещений) или металлические (используют снаружи, а также в служебных помещениях или на производстве). Пластиковые короба для кабелей и проводов называются кабель-каналом, или электромонтажным коробом.

Кабель-каналы

Кабель-каналы — это пластиковые профили, форма сечения которых напоминает букву П. Открытая сторона накрывается крышкой, которая крепится к профилю с помощью двойного замка.

Помимо широко распространенных П-образных коробов, встречаются также короба треугольные, полусферические и другой формы, предназначенные для разнообразных поверхностей. Цвет кабель-канала обычно белый. Материал изготовления — негорючий ПВХ или полиэтилен.

Короба крепят к поверхности с помощью дюбель-гвоздей, шурупов, саморезов и металлических скоб. На некоторых видах кабель-каналов для этого предусмотрены специальные отверстия. К пластиковым, деревянным и шпаклеванным поверхностям короб можно приклеить специальным клеем. Кабель-канал предназначен для прокладки любых видов проводников — информационных, силовых и осветительных.

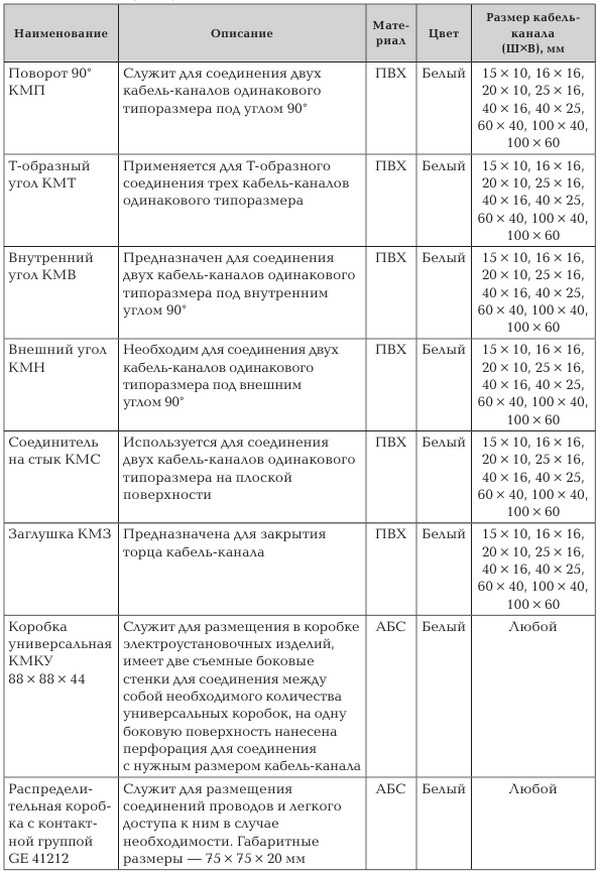

Кабель-каналы позволяют монтировать электрические сети любой конфигурации и сложности. Они выпускаются в виде отрезков длиной 2 м (продукция зарубежного производства может иметь другие размеры). В зависимости от сечения и количества проводников ширина и высота могут варьироваться от 15 до 100 и от 10 до 60 мм соответственно. Отрезки кабель-канала соединяются между собой с помощью аксессуаров: поворотных углов, тройников, заглушек и т. д. Более подробно аксессуары и основные размеры кабель-каналов представлены в таблице.

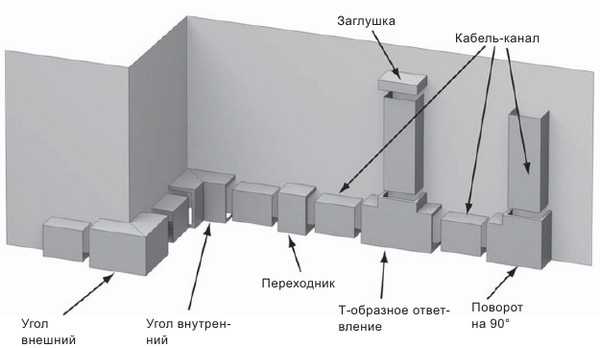

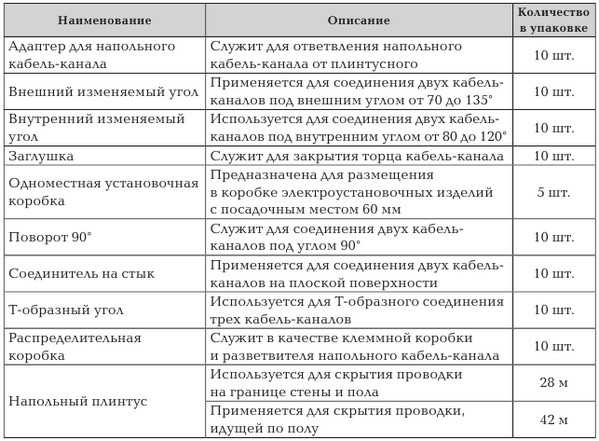

Кроме поворотных элементов существуют также специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

Скрытая прокладка телевизионного кабеля и питающего кабеля для розеток, телефонных линий и компьютерных сетей ведется в домах вдоль пола или потолка через напольные и плинтусные кабель-каналы соответствено. Для них также существуют специальные аксессуары.

Для прокладки одиночных кабелей, например антенного, используют специальные плинтусы. Внешне они ничем не отличаются от обычных, но середина у них пустотелая и закрыта крышкой. С помощью данного плинтуса можно спрятать 1—2 провода, не устанавливая дополнительные короба.

Достоинства пластиковых коробов:

• отсутствие необходимости выполнять трудоемкие работы по штроблению и штукатурке перекрытий;

• легкий доступ к кабелю;

• дополнительная защита для электропроводников;

• легкость монтажа;

• возможность воплощения современных дизайнерских решений.

Недостатки пластиковых коробов:

• не всегда соответствуют дизайну помещения;

• требуют дополнительного пространства;

• легко ломаются при неаккуратном использовании;

• нуждаются в дополнительных аксессуарах.

Металлические короба

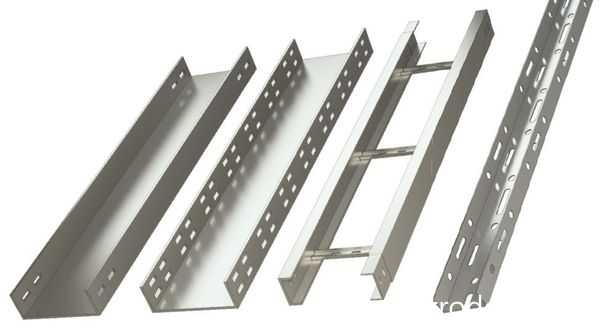

Металлические короба (или лотки) предназначены для проведения кабелей внутри и снаружи помещений. С их помощью множество кабелей компануют в одну трассу и защищают от механических повреждений. Лотки имеют форму П-образного профиля, накрытого крышкой, и изготавливаются из оцинкованной стали. Металлические короба бывают перфорированными, гладкими и лестничными .

Перфорированные изделия имеют меньший вес, их проще монтировать с мощного крепежа. Гладкие короба устанавливают на специальные опоры .

Металлические короба применяют при прокладке силовых кабелей в производственных помещениях, а также в фальшполах или подвесных потолках. Как и пластиковые, они имеют массу аксессуаров для крепления к перекрытиям и компоновки поворотов.

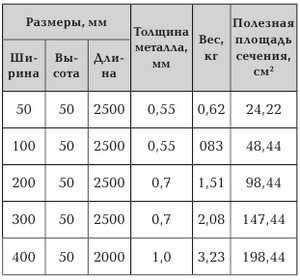

Основные размеры металлических лотков представлены в таблице.

Гофрированные трубы

Кроме коробов для прокладки кабеля применяются пластиковые и металлические гофрированные трубы, которые крепятся с помощью металлических скоб и специальных клипс. Если для монтажа кабель-канала подходит только ровная и гладкая поверхность, то для труб годится практически любая.

Пластиковые

Гибкую пластиковую гофрированную трубу (или гофру) можно поворачивать под любым углом или даже укладывать извивами. У этого вида продукции широкий спектр применения: их используют для прокладки любого вида проводников как внутри, так и снаружи помещений.

Гофра защищает кабель от механических повреждений и повышенной влажности, а также предохраняет человека от поражения электрическим током.

Различают легкие и тяжелые пластиковые гофрированные трубы. Легкие применяют в основном внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. И в том, и в другом виде иногда предусматривается стальной зонд для протяжки кабелей.

Пластиковые гофрированные трубы изготавливают из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягивают в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. п.

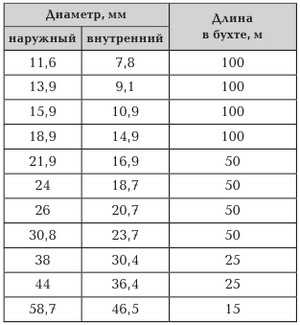

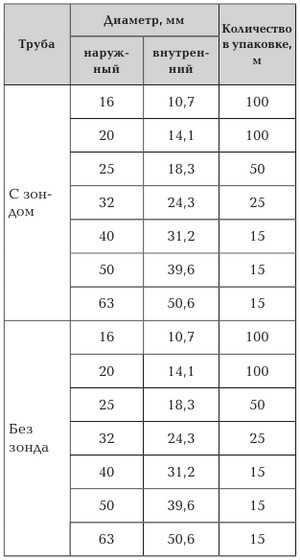

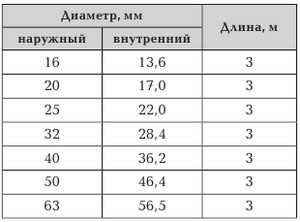

Размеры гофры из ПВХ с зондом и без представлены в таблице.

Металлические

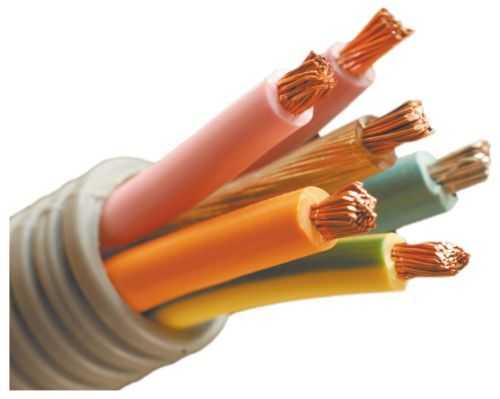

Металлические гофрированные трубы (или металлорукава) изготавливают из стальной оцинкованной ленты и используют, как и гофру, для прокладки проводников внутри и снаружи помещений.

Металлорукав обладает повышенной защитой от механических повреждений. Кроме того, при подключении заземляющего провода он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

Гладкие жесткие трубы

Гладкие жесткие трубы (или трубы ПВХ) — это жесткий вариант пластиковой трубы, изготовленной из поливинилхлорида, не распространяющего горение. Такие трубы служат для защиты и укладки проводов. Их часто замуровывают в штукатурку, бетонные полы и т. д, что весьма удобно: провода скрыты, а в случае ремонта или замены их легко извлечь наружу.

Трубы ПВХ пожаробезопасны и служат для защиты от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.

Кембрики

Кембрики — это своего рода чехлы, гибкие шланги из ПВХ или полипропилена, которые надевают на кабель поверх оболочки или изоляции. Их используют для придания кабелю более эстетичного вида и дополнительной защиты, а также для соединения нескольких проводов.

Изделия для прокладки кабеля предусматривают следующие варианты монтажа.

Кабель-канал крепят с помощью дюбель-гвоздей размером 6x40. Если перегородка выполнена из дерева или мягкого пластика, кабель-канал прикручивают шурупами или просто приклеивают.

Металлические лотки монтируют с помощью анкерных зажимов, дюбель-гвоздей и болтовых соединений. Иногда для крепления используют специальные полки и кронштейны.

Пластиковые гофрированные трубы и трубы ПВХ монтируют с помощью специальных клипс, которые, в свою очередь, крепят к перекрытиям шурупами или дюбель-гвоздями. Кроме того, для данного вида труб, а также металлорукавов, можно использовать более надежные металлические скобы. Если нужно закрепить турбы быстро, применяют пластиковый хомут или стяжку.

1.jelektrik.by

Изделия для наружней прокладки проводов

Напольный плинтус с каналами для проводов

Чтобы смонтировать электрическую цепь, одних проводов часто бывает недостаточно. Ведь кабель надо к чему-то прикрепить, спрятать или защитить каким-либо образом. Придать эстетичный вид проведенным кабелям и проводам тоже важно. Для этих целей служат разнообразные изделия из металла и пластика для прокладки проводов, созданные для того, чтобы сделать эксплуатацию электрических проводов максимально удобной, эстетичной и безопасной.

В домашних условиях кабели и провода чаще всего прячутся в стене, замуровываются в штукатурку. Это прекрасный выход из положения. Проводов не видно, они надежно скрыты за слоем гипса или цемента, который не только надежно скрывает кабель, но и служит хорошим диэлектриком при условии, что штукатурка сухая. В такой ситуации есть несколько существенных минусов.

Во-первых, до провода весьма сложно добраться. При повреждении цепи крайне трудно выяснить, где именно произошли обрыв или утечка. Когда это становится ясно, то бывает жаль обдирать керамическую плитку или обои, ведь, выполнив починку, придется восстанавливать все как было.

Во-вторых, чтобы поменять проводку на более современную и надежную, придется делать ремонт заново. Это не каждому по карману. Есть и другой путь: помещать кабель не внутри стен, а поверх них. Такой вид прокладки проводов называется открытым. Однако в данном случае проводники будут видны, а это не совсем эстетично. К тому же их легко перебить, случайно задев каким-либо предметом.

На самом деле все это не так страшно. Для открытой прокладки проводов любого типа внутри и снаружи помещений существуют специальные короба, пластиковые или металлические. Пластиковые применяются внутри помещений, а металлические — снаружи или на производстве, а также в служебных помещениях. Пластиковые короба для кабелей и проводов называют кабель-каналом или электромонтажным коробом.

По сути, это пластиковые профили, в сечении имеющие форму буквы «П», открытая сторона накрывается крышкой, которая прилегает к профилю при помощи двойного замка. Такого вида короба распространены наиболее широко. Кроме П-образной формы они бывают треугольными, полусферическими, а порой и другой причудливой формы, предназначенной для самых разнообразных поверхностей.

Цвет кабель-канала обычно белый, но есть и другие. Материал, из которого он изготовлен, — негорючий ПВХ или полиэтилен.

Скрытая проводка кабеля

Короба крепятся к поверхности при помощи дюбель-гвоздей, шурупов, саморезов и металлических скоб. Для этого на некоторых видах кабель-каналов есть специальные отверстия. Кроме того, к пластиковым, деревянным и шпаклеванным поверхностям короб можно просто приклеить. Для этого применяется специальный клей. Кабель-канал предназначен для прокладки любых видов проводников: информационных, силовых и осветительных.

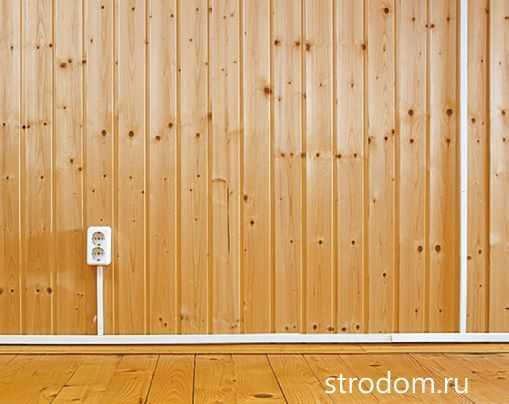

Открытая проводка, уложенная в кабель- канал поверх деревянной облицовки

Как правило, электроканалы выпускаются в виде отрезков по 2 м в длину. Продукция иностранных фирм может иметь другие размеры. Например, французская компания Legrand выпускает короба длиной 2, 2,2, 2,5 и 3 м. Ширина и высота в зависимости от сечения и количества проводников могут быть от 10 до 60 мм. При помощи различных аксессуаров, поворотных углов, тройников и заглушек к кабель-каналу, монтируются электрические сети любого типа сложности. Кроме поворотных элементов существуют специальные вставки для монтажа розеток и выключателей прямо на поверхности коробов.

Аксессуары к кабель-каналу

Помимо основных видов кабель-канала есть специализированные изделия. К ним относятся напольные и плинтусные короба. Отличаются они местом проведения канала — вдоль пола или потолка, поэтому имеют специфическую форму.

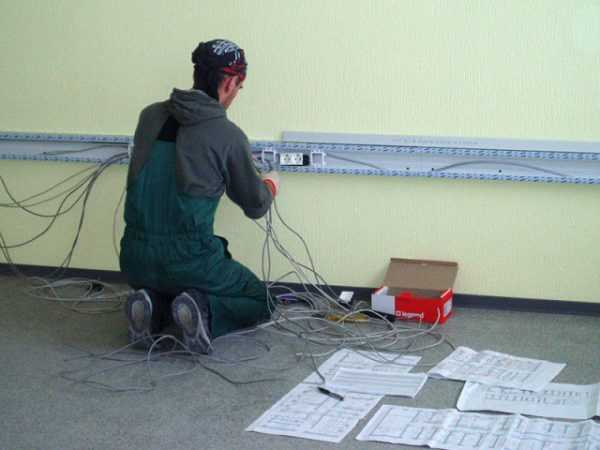

Кабель-канал с различными видами розеток, смонтированных на поверхности

Для прокладки одиночных кабелей, например антенного, есть специальные плинтусы, которые на вид ничем не отличаются от обычных. Середина у такого изделия пустотелая, закрытая крышкой. Данный плинтус прекрасно подходит, чтобы спрятать 1–2 провода, не устанавливая дополнительных коробов.

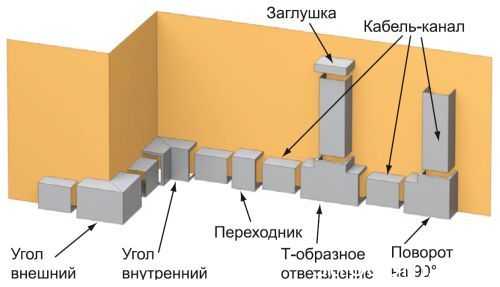

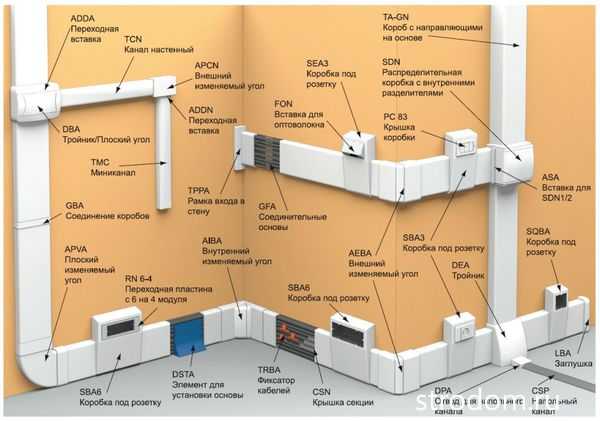

Образец монтажа электрической системы при помощи кабель-канала и аксессуаров к нему

Плюсы пластиковых коробов:

не надо выполнять трудоемкие работы по штроблению и штукатурке перекрытий;
легкий доступ к кабелю;
дополнительная защита для электропроводников;
легкость монтажа;
возможность создавать современные дизайнерские решения.

Минусы кабель-каналов:

не всегда вписываются в дизайн помещения;
требуют дополнительного пространства;
легко ломаются при неаккуратном использовании;
требуют массу дополнительных аксессуаров.

Напольный плинтус

Их еще называют лотками. Поскольку металлические короба весьма редко используются в бытовых условиях, то описать их можно вкратце. Предназначены для проведения кабелей внутри и снаружи помещений. Главная задача — защитить кабель от механических повреждений и скомпоновать их множество в одну трассу. Лотки изготовляются из оцинкованной стали, имеют форму П-образного профиля, накрытого крышкой.

Виды металлических лотков (слева направо): гладкий, перфорированный и лестничный

Бывают перфорированными и гладкими. Перфорированные изделия легче, их проще монтировать при помощи крепежа, гладкие устанавливаются на специальные опоры. Короба применяются при прокладке силовых кабелей в производственных помещениях, фальшполах или подвесных потолках. Так же как и пластиковые короба, имеют массу аксессуаров для компоновки поворотов и крепления их к перекрытиям.

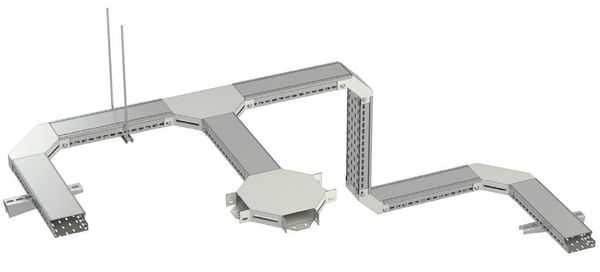

Конструкция из металлического лотка

Кроме коробов существуют пластиковые и металлические трубы, предназначенные для прокладки кабеля. У этого вида продукции более широкий спектр применения. Кабель-канал в основном укладывается на ровную, гладкую поверхность — это необходимое условие для корректного монтажа. Трубы можно монтировать практически на любую поверхность, где их можно крепить при помощи металлических скоб и специальных клипс. Кроме того, гофрированную гибкую трубу (или гофру) можно поворачивать под любыми углами или даже укладывать извивами.

Защищенные гофрой провода

Гофра предназначена для прокладки любого вида проводов как внутри помещений, так и снаружи. Защищает кабель от механических повреждений и повышенной влажности, а также предохраняет людей от поражения током.

Различают легкие и тяжелые трубы. Первый вид применяется по большей части внутри зданий. Тяжелые с повышенной прочностью и влагоустойчивостью — снаружи. Как первый, так и второй вид может быть со стальным зондом для протяжки кабелей или без него. Изготовлены гофрированные трубы из негорючего ПВХ. Диаметр гофры колеблется от 16 до 32 мм. Такие трубы протягиваются в помещениях со сложной ломаной структурой перекрытий либо под подвесными потолками, внутри гипсокартонных перегородок и т. д.

Внимание! Легкая пластиковая гофра легко лопается и ломается на морозе, поэтому не стоит жалеть средства — для наружной прокладки лучше купить тяжелый вариант.

Гофра, проведенная по наружной стене здания

Очень похожи на пластиковую гофру, но изготовлены из стальной оцинкованной ленты. Применяются там же, где и гофра. Основные отличия — повышенная защита от механических повреждений. Кроме того, при подключении заземляющего провода к металлорукаву он исполняет роль электромагнитного экрана, что немаловажно при прокладке информационных кабелей.

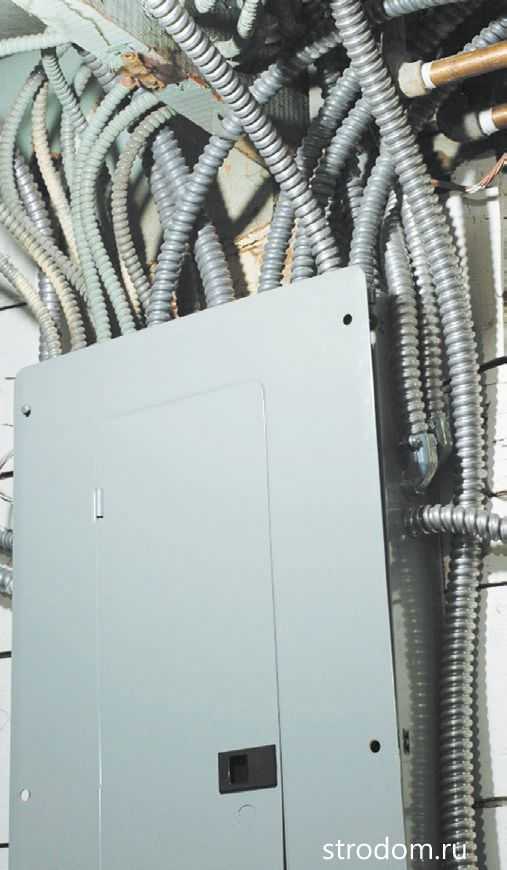

Проведение электропроводки при помощи металлорукава в технических помещениях

Второе название — трубы ПВХ. Это жесткий вариант пластиковой трубы. Как понятно из названия, изготавливаются такие трубы из поливинилхлорида, не распространяющего горение. Служат для защиты и укладки проводов. Могут замуровываться в штукатурку, бетонные полы и т. д. Это исключительно удобно, поскольку провода скрыты, а извлечь их для ремонта и замены очень легко — достаточно просто вытянуть наружу. Трубы ПВХ пожаробезопасны, предохраняют от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.

Это своего рода чехлы — гибкие шланги из ПВХ или полипропилена, которые надеваются на кабель сверху оболочки или изоляции. Кембрик используется для придания кабелю более эстетичного вида и дополнительной защиты или когда необходимо объединить несколько проводов вместе.

Изделия для прокладки кабеля предусматривают следующие варианты крепления. Кабель-канал крепится при помощи самых обычных дюбель-гвоздей размером 6 х 40.

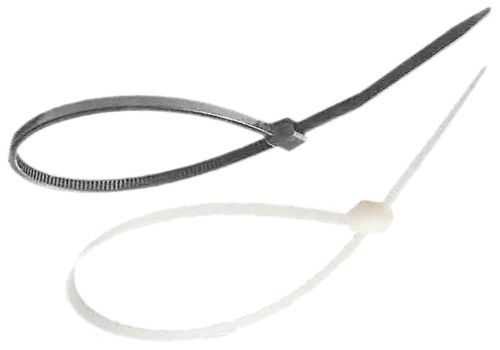

Пластиковый хомут-стяжка

Если материал перегородки — дерево или мягкий пластик, можно прикрутить кабель-канал шурупами или просто приклеить. Металлические лотки крепятся при помощи анкерных зажимов, дюбель-гвоздей и болтовых соединений. Приклеить лотки не получится. К тому же для их крепления иногда требуются специальные полки и кронштейны.

Гофрированные пластиковые и трубы ПВХ монтируются при помощи специальных клипс, которые, в свою очередь, крепятся к перекрытиям при помощи шурупов или дюбель-гвоздей. Использовать такой вид крепежа необычайно удобно, монтаж готовой к использованию трубы осуществляется одним движением руки. При этом очень просто извлечь трубу обратно. Металлическая скоба используется для крепления металлорукавов, гофры и труб ПВХ. Это более надежное крепление, нежели клипса.

Пластиковый хомут или стяжка применяется в тех случаях, когда надо закрепить трубы на скорую руку. К тому же это очень дешевый и простой метод.
