Технология вывода трубы через крышу из профнастила. Как провести дымоход через крышу из профнастила

Как вывести трубу через профнастил: вопросы

Рассмотрим пошаговую инструкцию, как вывести трубу через профнастил. Инструкция будет с детальным объяснением каждого пункта.

Крепление трубы к крыше из профнастила.

Исходные данные и материал

Необходимый список материалов:

профнастил;
труба;
базальтная вата;
Мастер Флеш.

Профнастил - это специальный материал для покрытия крыши, который изготавливается из листового тонкого железа. Современные технологии не стоят на месте, и все больше для покрытия кровли используется высокотехнологичная рулонная сталь. Такой материал считается очень экономичным, устойчивым к износу, не утяжеляет крышу. Физические свойства профнастила позволяют с ним работать в любое время года.

Труба - специальная металлическая конструкция в форме цилиндра, которая будет выводить продукты горения от каминов и печей в жилых помещениях через дымовой проход. Трубопровод проходит от печи вверх и далее через крышу здания, на улицу, поднимаясь вверх над уровнем крыши на высоту от 1 до 3 метров.

Базальтная вата - это негорючий утеплитель, проще говоря, это специальная вата, которая с одной стороны имеет покрытие из утолщенного слоя фольги.

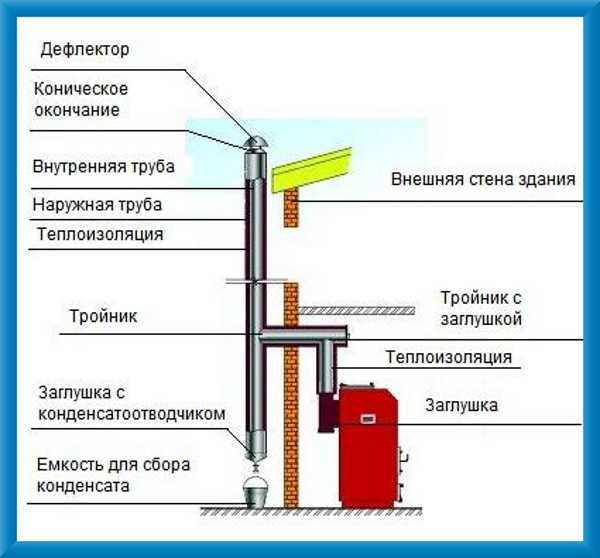

Схема утепления труб дымохода.

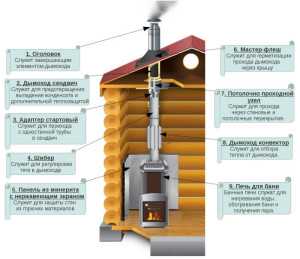

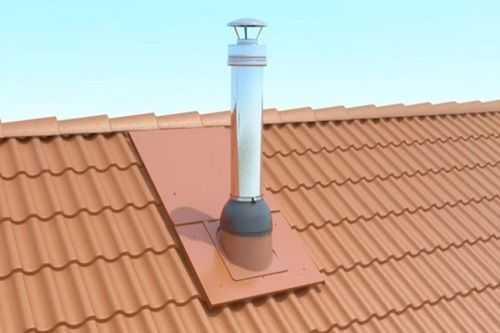

Мастер Флеш - это высококачественная проходка, изготовленная из специального силикона или резины. Применяется для того, чтобы организовать проход через профнастил металлической трубы. Мастер Флеш имеет гибкую структуру, которая позволяет изменять угол наклона, что позволяет сделать вывод трубы под разным углом. Удобно и просто крепится к поверхности. Обеспечивает дополнительную герметизацию. Упрощает монтаж и помогает заделать отверстие между трубой и профнастилом.

Основные сложности при выполнении такой работы - это то, что часть трубы, которая идет от жилой части дома через чердак до верха крыши, будет нагреваться, ее необходимо будет изолировать для того, чтобы исключить возгорание. Также отверстие в профнастиле, через которое будет проходить трубопровод на улицу, необходимо герметизировать, чтобы устранить протекание и попадание воды внутрь помещения.

Монтаж конструкции

Примерные исходные данные: ширина трубы в диаметре 100 мм, угол наклона крыши примерно 5-6 градусов. Трубопровод будет возвышаться над крышей на 70 см, внутреннее расстояние трубы от пола чердака до профнастила - 135 см.

Четко отмеряем на поверхности крыши проход для дымоходной трубы - то отверстие, через которое осуществляется монтаж трубопровода через профлист. Профнастил разрезается в этом месте, края разреза выгибаются наружу, необходимо по краю оставить примерно 1,5-2 см.
Трубу, которая проходит через крышу, необходимо, делая монтаж, всю утеплить, термоизолировать. Рассматривается вариант, где утепляется та часть трубопровода, вывод у которой находится на улице. Для этого используется базальтная вата и трубопровод большего размера в диаметре. Утеплитель плотно наматываем на трубопровод, закрепляем его специальной проволокой, фольгой наружу. Одну трубу помещаем в другую. Конец трубопровода, который будет на улице, закрываем следующим образом: трубопровод большего диаметра должен выступать на 5-7 см, он разрезается таким образом, чтобы было возможно загнуть его края вовнутрь всей трубы, также необходимо по поверхности всего края утеплителя нанести герметическую жидкость.
Нижнюю часть трубы необходимо закрепить вокруг прохода трубопровода, сквозь лист профнастила дома, для этого делаем цилиндр длиннее на 5-10 см, после чего делаем монтаж трубопровода саморезами
Справившись с монтажом утеплителя, нужно заделать стык дымоходной трубы герметиком, во избежание протечек.

Этапы установки кровельной проходки.

Сейчас на рынке представлено множество герметиков, которые можно использовать вокруг трубы.

Предлагается использовать не просто герметик, а специальное приспособление, которое называется Мастер Флеш. Мастер Флеш - гибкое приспособление, которое позволяет быстро и качественно устранить проблему протекания. У основания необходимо прорезать отверстие меньше, чем диаметр трубопровода, натянуть его на трубу, придать форму конструкции, под фланец положить прокладку, также под фланец нанести специальный герметик вокруг края, прикрепить к крыше из профнастила специальными шурупами.

Вопросы в процессе монтажа

Необходимо ли утеплять крышу из профнастила в месте, где идет вывод трубопровода? Такое утепление делать нет необходимости в том случае, если труба утеплена по всей длине, дополнительное утепление не уменьшит и не увеличит срок службы профнастила.
Зачем утеплять?Сейчас чаще утепляют дымоходную трубу по всей длине, это делается для того, чтобы снизить перепад температуры, который ведет к образованию конденсата вокруг печной трубы. Продукты горения содержат некоторое количество серы и других вредных веществ, которые могут попадать во внутреннюю часть трубы, это может привести к недолгосрочному использованию металлической конструкции, труба может проржаветь или прогнить изнутри.
Нужно устанавливать специальные отводы для осадков в районе дымовой трубы?Специальные отводы для осадков устанавливать нет необходимости. В данном случае, если правильно и качественно проведен монтаж трубопровода на улицу и загерметизирован по всем правилам стык с крышей, то протекание исключено. Сама конструкция крыши делается так, чтобы осадки на ней долго не задерживались, стекали вниз.
Зачем устанавливать защитный колпак? Защитный колпак устанавливать необходимо. Это устранит попадание осадков в проход и исключит попадание в проход птиц или других мелких животных. Один нюанс: колпак не должен быть слишком большой, так как это уменьшит тягу движения воздуха в трубе.
Как правильно заделать стыки и эффективно ли использовать резиновые прокладки (заделать проход и вывести трубу)? В данной конструкции не рекомендуется использовать резиновые прокладки, так как конструкция периодически горячая и температура может колебаться в пределах 180-650 градусов Цельсия, некачественные прокладки просто сгорят или расплавятся. Для этого лучше заделать стыки конструкции специальным жаростойким герметиком.
Нужно обкладывать кирпичом?Специально этого делать не нужно, так как, если ваш трубопровод металлический, через какое-то время он потребует ремонта или реконструкции. Кирпичная обкладка затруднит доступ к трубопроводу.

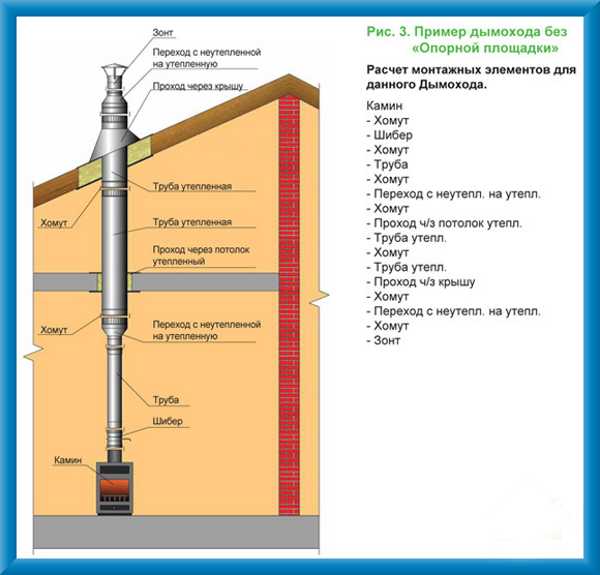

Проход трубы через крышу, как обустроить вывод и узел через профнастил

Проход трубы через крышу — это наиболее сложный элемент конструкций с которым связано несколько проблем при ее устройстве. В данной статье мы расскажем о выполнении работ по правильному устройству прохода, а также о том, как провести трубу через крышу с сохранением всех защитных свойств пирога кровли.

Узел прохода трубы через кровлю является объектом споров различных специалистов. Так, профессионалы в области работ по оборудованию каминов и котельных считают, что проход трубы через крышу должен располагаться у конька. Это позволяет защитить основную часть трубы от действия холода, что снижает вероятность возникновения конденсата внутри трубы. Кровельщики же в свою очередь говоря то том, что узел прохода необходимо оборудовать непосредственно через конек, так как это позволяет упростить работы связанные с установкой проходного элемента. Такой способ кроме всего прочего позволяет исключить образование снеговых наносов над дымоходом. Но все усложняется еще и тем, что вывод трубы через крышу можно организовать и на скатах на определенном расстоянии от конька.

Для того, чтобы защитить внутренние поверхности дымохода от попадании туда влаги, его выход накрывают специальным зонтом. Но если дымоход подключен к котельному оборудованию, то лучше не устанавливать такой защитный элемент, так как ввиду низкой температуры продуктов сгорания они могут скапливаться под зонтом на трубе дымохода, что создаст дополнительное давление в самой трубе и в итоге снизит тягу.

Самым проблемным местом данного узла является переход трубы через крышу, так как в этом месте необходимо предпринять особые меры по защите кровли и ее изоляции от действия высокой температуры. Для того, чтобы оградить «пирог» кровли от дымохода, используют отдельный короб. При этом очень важно придерживаться требований СНиП касательно расположения балок и стропил, а внутреннее пространство короба обязательно заполняется негорючим материалом. Хорошо зарекомендовал себя в этих целях такой материал как каменная вата.

Проходной элемент может иметь различную форму в зависимости от сечения самого дымохода и используемого материала кровли:

овальный;
круглый;
квадратный;
прямоугольный.

Если труба выводится через перекрытие, то важно позаботиться о качественной гидроизоляции. Для этого вокруг дымохода необходимо установить фартук, который делают из кровельного материала, листовой стали или специальной ленты с клеящейся основой. Выбор материала для фартука зависит от типа кровли и сечения дымохода.

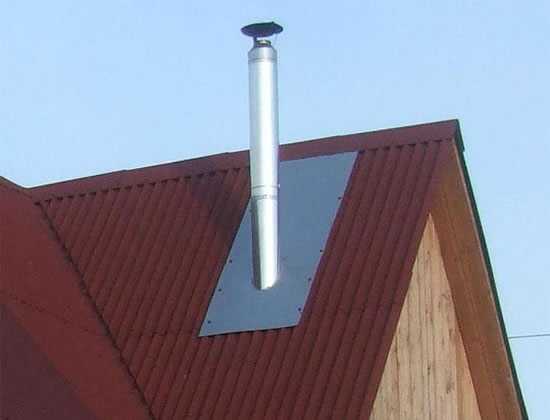

Выведение трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

проходы через кровельный пирог должны быть пожаробезопасны;
подкровельное пространство должно быть максимально защищено от проникновения влаги.

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Профессионалы рекомендуют избегать оборудования проходного элемента в ендове (место схождения двух скатов с внутренним углом), так как в этой точке установить кровельный проход особенно тяжело. В результате дождей и снегопадов место примыкания может не справиться с влагой и как результат, кровля даст течь.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.

Как вывести трубу через крышу

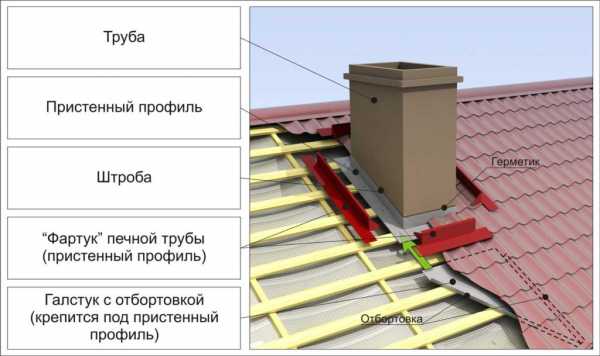

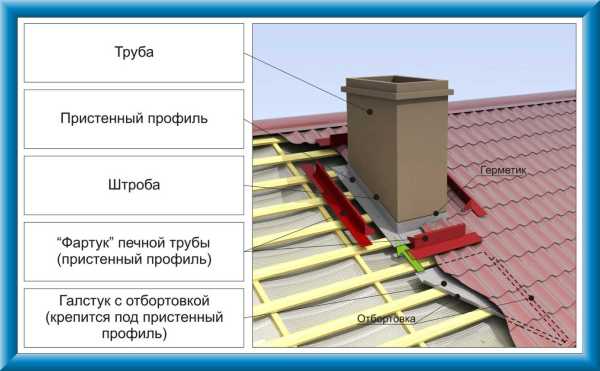

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.

Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

После завершения монтажа нижнего фартука переходят к установке так называемого галстука, который обеспечит сток воды на скаты крыши. Эго делают из гидроизолирующего материала, заведенного под элемент фартука. Поверх внутреннего фартука и галстука кладут материал кровли. Поле этого в месте примыкания дымохода оборудуют верхний фартук, который имеет скорее декоративную, чем функциональную цель. Верхний фартук устанавливают аналогично внутреннему, но здесь кромка элемента крепится напрямую к стене дымохода.

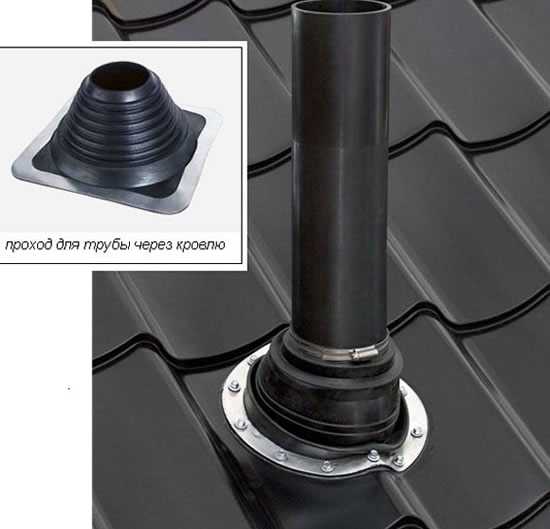

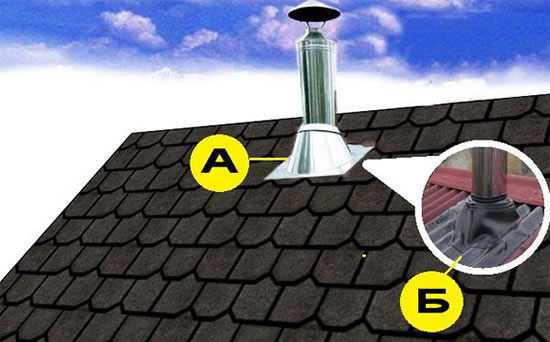

Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком.

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Методология того, как вывести трубу через профнастил по своей сути ни чем не отличается от указанной выше. Сам материал отличается высокой теплоустойчивостью, но в то же время полимерный защитный слой очень чувствителен к высоким температурам. А поэтому, в зависимости от выбранного материала дымоходной трубы следует подобрать расстояние между дымоходом и кровлей.

Возможно вас заинтересует: подробнее на сайте plasttermo.ru полипропиленовые трубы купить

www.bashteplomontag.ru

Как вывести трубу через крышу из профнастила: технология работ

Вопрос о том, как вывести трубу через крышу из профнастила, часто возникает при строительстве индивидуального дома.

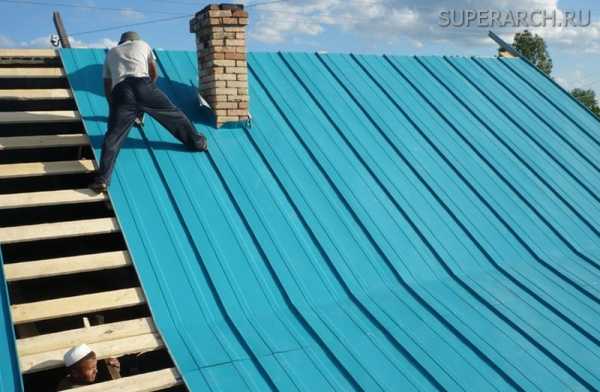

В линейке кровельных материалов профнастил занимает одно из первых мест благодаря высокой надежности и технологичности.

Кровельная система любой конструкции имеет примыкания к трубе, коньку или ендове. Обустройство этих узлов определяет надежность кровли в целом.

Особенности крыши из профнастила

Источником тепла в современном индивидуальном доме чаще всего служит котел на твердом топливе. Традиционная печь в модернизированном виде так же сохраняет свои позиции.

Неотъемлемой частью печки или котла является дымовая труба, которая выводится на крышу.

Это простое, на первый взгляд, действие, требует от исполнителя определенной подготовки и опыта.

Чтобы обустроить трубу на крыше из профнастила, необходимо соблюдать предписанную строительными правилами последовательность действий.

При этом очень важно не повредить кровельный пирог в том месте, где труба выводится наружу.

Отработанные до мелочей технологии позволяют крыть крышу профнастилом качественно и в короткие сроки.

Практика свидетельствует, что обеспечить надежное сопряжение кровельного материала и дымохода в месте его вывода можно, используя специальные фасонные изделия и гидроизоляционные материалы.

При этом следует отметить, что в состав кровельного пирога входят следующие материалы:

гидроизоляция;
пароизоляция;
утеплитель.

Вся эта многослойная структура собрана в соответствие с действующими требованиями. Вывести через нее отопительную или вентиляционную трубу можно, соблюдая правила.

Подготовительный этап

Пошаговая инструкция о том, как правильно крыть крышу из профнастила, приводится в проектной документации.

При соблюдении всех требований по монтажу и укладке материалов кровля надежно защищает дом от внешних воздействий и служит в течение многих десятилетий.

Однако при обустройстве дома приходится нарушать целостность кровли и проводить дополнительные работы.

Выполняются эти действия на этапе, когда обустраивается проход трубы через крышу. Важно отметить, что кровля наравне с защитной функцией выполняет и декоративную.

Из этого замечания следует, что все элементы над крышей должны иметь аккуратный и привлекательный вид.

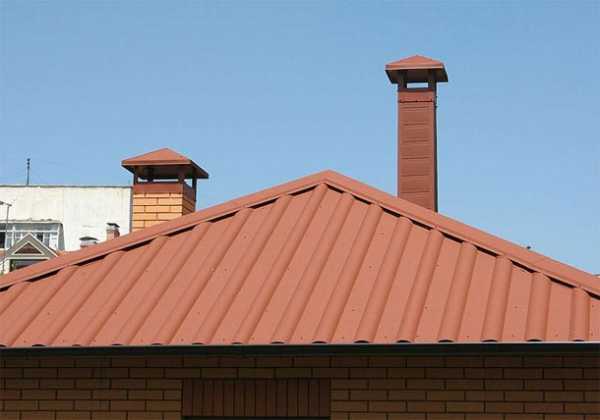

Разновидности труб

Для создания комфортных условий проживания современный коттедж оснащается большим количеством систем жизнеобеспечения.

Главными из этого числа считаются отопительная система и вентиляционная. Дымоходная труба, как и вентиляционная, выводится через крышу из профнастила.

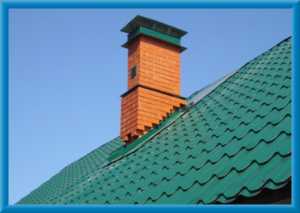

По сложившейся традиции печка и дымоход выкладываются из кирпича. Сечение дымохода рассчитывается и выбирается либо квадратное, либо прямоугольное.

Чтобы не нарушать единство архитектурного решения, вентиляционную трубу на крыше оформляют в одном стиле с дымоходной. Внешнюю отделку дымохода, как правило, выполняют декоративным кирпичом.

Когда источником тепла в доме служит котел, то через крышу из профнастила проще и экономнее вывести дымоход круглого сечения.

Наибольшее внимание при выполнении этой операции уделяется тому, чтобы правильно оформить примыкание дымохода к кровельному пирогу.

Вентиляционные системы внутри дома и на крыше, как правило, монтируются из листового металла. В системе отопления чаще используются стальные или асбестоцементные трубы.

Важно отметить, что герметизация образовавшегося стыка между дымоходом и крышей обязательно выполняется независимо от выбранного профиля.

Место вывода

Поскольку при выводе трубы через крышу из профнастила нарушается изначальная целостность кровельной системы, очень важно свести к минимуму эти нарушения.

Если оценивать надежность кровельной конструкции при защите от атмосферных осадков, то дымовую или вентиляционную трубу нужно разместить на коньке.

При таком расположении количество воды, которое будет стекать по кровле и попадать на примыкание дымохода и крыши, окажется незначительным, поскольку площадь сбора влаги минимальна.

Когда труба расположена посередине кровельного ската, площадь, на которой собирается дождевая вода, будет значительно больше.

При выводе дымохода через крышу из профнастила недопустимо нарушать целостность стропильной системы.

Выполняя проектирование трубопроводов, которые будут выводиться через крышу, стропильные ноги необходимо обойти.

Но надежнее будет разместить отопительную систему таким образом, чтобы все опорные элементы кровельной конструкции остались неизменными.

Еще одно правило, которое регламентирует размещение дымохода на крыше из профнастила, заключается в том, чтобы вывести его на северный скат.

В этом случае профнастил не будет дополнительно нагреваться под воздействием солнечных лучей.

Последовательность действий

Работы по выводу дымохода через крышу из профнастила необходимо выполнять в солнечную погоду.

Как правило, вся процедура растягивается на два дня и состоит из следующих этапов:

разметка кровли;
вывод дымохода;
утепление и гидроизоляция стыков.

При четком планировании и выполнении графика работ вывод трубы через крышу совмещается с завершением кровельных работ.

Если достигнуть такого совмещения не удается, и обозначенный участок успели покрыть профнастилом, то отверстие под трубу в кровельном пироге приходится вырезать.

Это действие выполняется аккуратно, используя хорошо заточенный инструмент, строго по нанесенным меткам.

Следующим шагом труба выводится через крышу из профнастила на проектную высоту. При самом тщательном выполнении работ между трубой и кровельным материалом образуется щель.

По своим размерам она может быть совсем небольшой. Однако этого бывает достаточно, чтобы влага попадала под кровлю, вызывая самые неприятные последствия.

Видео:

Чтобы избежать таких последствий, необходимо герметизировать примыкание кровли к трубе. Параллельно с герметизацией выполняется теплоизоляция трубы.

Это особенно важно в том случае, когда труба изготовлена из металла. Таким способом предотвращается возможность возгорания деревянных элементов при контакте с нагревшейся трубой.

В качестве теплоизолятора трубы, которая выводится через крышу из профнастила, чаще всего используется минеральная вата.

Есть и другие материалы, которыми оборачивают дымоход, но базальтовые ваты подтвердили свои эксплуатационные качества в течение многих лет.

Чтобы закрепить теплоизолирующий материал, вокруг трубы собирается и крепится короб из асбоцементных плит.

Отделка коробу не требуется, но зафиксировать его надо прочно. Между коробом и трубой должно оставаться свободное пространство шириной не менее 10 см.

Этот зазор и заполняется минеральной ватой. Теплоизоляцию обязательно защищают от попадания влаги.

Особое внимание уделяется отделке дымохода в чердачном или мансардном помещении. На тех участках, где выполняется обход несущих элементов конструкции, важно качественно выполнить гидроизоляцию.

Даже малейшая протечка со временем приводит к необходимости проводить большой ремонт кровельной системы.

Дымоход, независимо от материала, из которого он сделан, жестко закрепляется в исходном положении. Любая деформация дымохода приводит к нарушению целостности кровельного пирога.

Соответствующие предупреждения об этом содержатся в действующих строительных нормах и правилах.

Опытные кровельщики, зная, как заделать трубу на крыше из профнастила, тщательно выполняют гидроизоляцию зазора между трубой и кровельным материалом.

Видео:

Для гидроизоляции стыка между профнастилом и кирпичной трубой применяются полимерные мастики. С этой же целью устанавливается специальный «фартук» из листового металла.

Когда труба имеет круглое сечение, можно использовать специальные изолирующие элементы из резины. Сегодня они продаются в хозяйственных магазинах.

Весь набор материалов и металлических изделий необходимо приобрести заранее, чтобы выполнить работы в намеченный срок.

kroemsami.ru

Как вывести трубу через профнастил? Решение.

Популярность профнастила среди прочих кровельных отделочных материалов вполне обоснована: материал надежен, долговечен, прост в монтаже, эксплуатации. Широкий диапазон цветовой палитры позволяет ему наряду с защитными функциями играть роль респектабельной отделки, достаточно привлекательной с эстетической точки зрения.

Выбор отопления помещения, как правило, зависит от личных предпочтений владельцев и их финансовой состоятельности. Среди альтернативных вариантов неплохо зарекомендовали себя котлы электрического принципа действия, твердотопливные системы, пеллетное оборудование. Всегда востребован классический способ отопления посредством дров. Исключая электрические системы, все остальное оборудование предполагает установку труб, отводящих продукты горения – газ, дым.

Внимание!!! Наши читатели считают, что утренняя рыбалка - миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее...

При устройстве крыши следует позаботиться о правильном выводе трубы

Целесообразнее всего первоначально решить проблему вывода трубы дымохода на крышу и только потом стелить профнастил. Но если необходимость вывести трубу через профнастил все же возникла, неплохо предварительно осведомиться об основных нюансах технологического процесса, ведь от грамотности его проведения зависит комфорт проживания и долговечность постройки.

Месторасположение трубы дымохода

Изначально следует определиться с месторасположением дымохода. Мнение специалистов однозначно – чем ближе конек, тем лучше. Такое расположение исключит проникновение дыма в окна мансардного помещения.

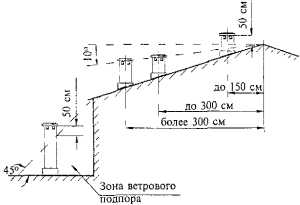

Определить, насколько правильно расположена труба, можно ориентируясь относительно сторон света. Правильный вариант предполагает нахождение дымохода в так называемой зоне холода (северная сторона, куда солнце в течении дня мало попадает).

Выбор расположения дымоходной трубы

Немаловажен критерий конструктивных особенностей дымаря, соотношение его высоты. Несколько ошибочно мнение, что высокая труба обеспечит лучшую тягу. Ее чрезмерная высота может привести к вероятности образования конденсата, который в свою очередь станет причиной появления излишнего количества сажи.

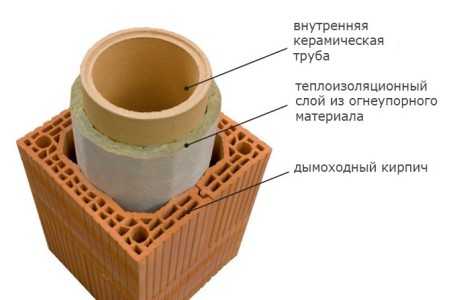

Трубу складывают из того же огнеупорного кирпича, который идет на строительство печи и дымохода. Однако при желании приобрести готовую трубу не представляет абсолютно никакого труда. Современный рынок кровельной фурнитуры и аксессуаров готов предложить трубы любого формата и материала. Их комплектация предполагает использование фартука из свинца, раскладной крышки. При наличии листа нержавейки несложно самостоятельно смастерить трубу.

Главное, соблюсти золотое правило печника: сечение трубы соответствует размерам топки.

Предварительные работы

Процессу вывода дымохода через лист профилированного настила предшествует ряд предварительных работ, грамотное выполнение которых станет залогом качества проводимых работ.

Определяется диаметр и длина трубы.
На профнастиле маркером отмечают размеры отверстия для дымохода.
По нанесенному чертежу лист разрезается. Хорошо осуществлять операцию посредством использования болгарки с тонким кругом для работ с металлом. Принципиально важно проводить работы очень аккуратно. Это поможет избежать образования заусенец.
Вырезая отверстие, непременно отступают от нанесенного контура пару сантиметров.
Разрезы по углам периметра позволят отогнуть край листа. Направление отгиба – плоскость кровли.

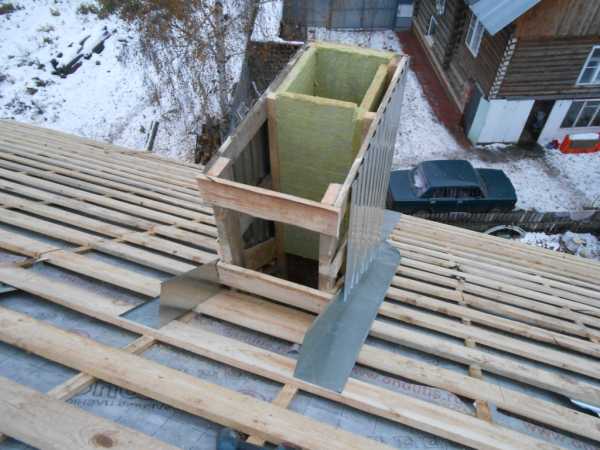

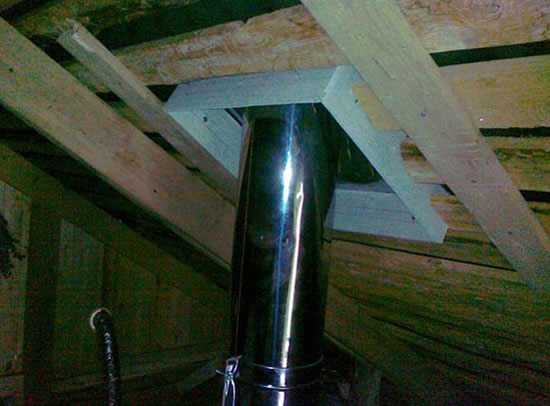

Между трубой дымохода и системой строп организуется короб, размеры которого предполагают присутствие зазора 14-15 см. Как правило, месторасположение короба – мансардное помещение.
Отверстие аналогичного размера организуется в потолке.
Непременно снимается слой гидроизоляции, утеплителя. Нет необходимости вырезать в них отверстие, достаточно сделать прорезь по типу конверта и загнуть края, которые можно зафиксировать гвоздями, скобами, саморезами. Результатом должно стать присутствие сквозного отверстия.
Когда конструкция утепляющих крышу слоев сложна, целесообразнее отдавать предпочтение трубе, допускающей вариант самостоятельной сборки, например, сэндвич.

Необходимость утепления

Прежде чем вывести дымоход через профнастил, необходимо предусмотреть его утепление и термоизоляцию. Это мероприятие обезопасит дом от вероятности внезапного возгорания вследствие перегрева. Для проведения работ лучше использовать такой негорючий материал, как каменная вата, поскольку она неплохо справляется с функцией утеплителя, абсолютно гигроскопична.

Этапы вывода трубопровода

После того как труба утеплена, ее можно ставить в короб. Защитить края паро- и гидроизоляционных лент от влаги конденсата поможет лента с клеевой основой. Трубопровод и деревянные элементы конструкции предполагают обязательно присутствие зазора в 5 см.

Не дадут трубопроводу завалиться или пойти наперекос хомуты из стали, надежно фиксируя его в местах стыка с системой стропил, обрешеткой из профилированного листа. Целесообразно в этих местах использовать асбест.С кирпичным дымоходом все намного проще, заделать зазоры позволит положенный на раствор глины кирпич.

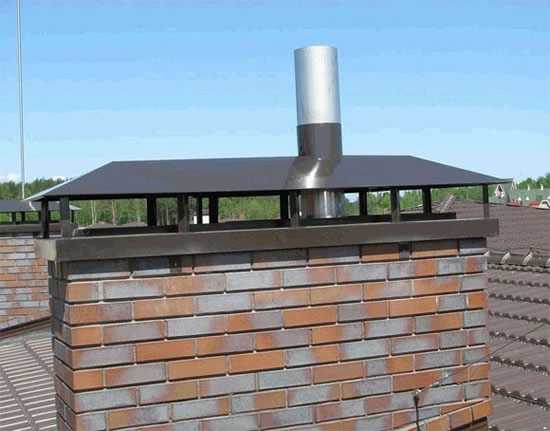

Вывод печной трубы

Проведение наружных работ

Завершающим этапом станут наружные работы с профнастилом, ведь не менее важно правильно закрыть зазоры между ним и дымарем, для избежания проникновения через них атмосферных осадков, грязи, мусора.Прекрасно справляются с решением проблемы герметизирующие приспособления. Сегодня они представлены в достаточном ассортименте. Суть его использования заключается в том, что, прорезав герметик, его необходимо натянуть на дымоход. Далее под фланец укладывается прокладка, которая крепится к крыше. Такая система наиболее качественно обеспечивает гидроизоляцию профнастилу.

Альтернативной заменой герметизирующего приспособления могут выступать прочие водоотталкивающие герметики либо рубероид.

Особенности установки разных труб

Конструктивные особенности труб предполагают индивидуальный подход к установке. Нередко защита стыков организуется посредством использования мягкого железного фартука.

Начало работ предусматривает заведение краев фартука через прорехи. Важно помнить о наличии нахлеста, который должен составлять по периметру порядка 13-15 см. Со стороны чердачного помещения монтируется примыкающая планка. Элементы, находящиеся в отверстии зазора, надежно крепятся саморезами, герметизируются. Окончание работ ассоциируется с организацией галстука для отвода воды.

profnastil-profi.ru

Как сделать герметизацию трубы на крыше из профнастила

В частном доме большинство систем обогрева подразумевают наличие топливного котла, работающего на жидком, газообразном или твердом топливе. Несмотря на разные характеристики систем, состоят они из одинаковых элементов: радиатора, трубопровода и дымохода.

Среди дымоходов лучшим вариантом считается вертикальный, который возвышается над коньком. При его устройстве обязательно возникает зона примыкания к крыше, которую необходимо герметизировать. Как бы плотно труба не размещалась к крыше, щель все равно будет. Во время дождя осадки попадут во внутренний слой кровельного материала, тем самым навредив ему. Поэтому заделка зазора между крышей и трубой – это необходимый этап возведения дымохода, пренебрегать которым не следует.

Подготовительные работы

Один из самых популярных кровельных материалов для строительства загородного дома – это профнастил. У него высокая несущая способность, а полимерное покрытие помогает сберечь оцинкованную сталь от появления ржавчины.

Для работы понадобятся:

строительный степлер;
рубероид или специальная пленка;
доски 32 на 100;
брус 50 на 50.

Прежде всего, делают все необходимые расчеты. Обязательно учитывается стыковка листов друг с другом внахлест – как по горизонтали, так и по вертикали. Нахлест по вертикали делается с перекрыванием волны. Нахлест будет зависеть от профиля, поскольку шаг волны отличается в разных марках материала. По горизонтали размер нахлеста определяется в зависимости от угла ската кровли. Когда угол до 15 градусов делают напуск более 200 миллиметров; когда угол от 15 до 30 градусов – напуск должен быть от 150 до 200 миллиметров; при угле более 30 градусов выдерживают напуск в 100 – 150 миллиметров.

Делая расчеты также учитывают размеры свеса кровли. На ее величину влияет высота профиля металлического листа – опять же разная в зависимости от марки профнастила. При большой высоте свес также делают большим, поскольку в этом случае есть риск того, что влага попадет под вес.

После этого устраивают пароизоляционный и гидроизоляционный слой. Пароизоляцию делают или используя рубероид, или используя специальную пленку. Материал, используя степлер, крепят к стропилам. Укладку начинают с нижнего края крыши. Такой расклад не позволит влаге попасть к древесине, поскольку верхняя кромка нижнего ряда перекроется нижней кромкой верхнего ряда.

Закончив с укладкой пароизоляционного слоя следует смонтировать обрешетку из досок, пропитав их антисептиком. Сперва к стропилам на гидроизоляционный слой прибивают контробрешетку, сделанную из бруса 50 на 50. После этого прикрепляют доски 32 на 100. Делают обрешетку из профнастила с шагом в 500 миллиметров. Больший угол ската кровли требует уменьшить данное расстояние. Сплошную обрешетку монтируют на дымоходе и других схожих местах.

Монтаж профнастила

Для монтажа профнастила понадобятся:

электролобзик;
листы профнастила;
саморезы;
шуруповерт.

Важно! Укладку листов начинают с нижнего края крыши. Обязательно делают выпуск для устройства свеса кровли.

Крепят материал к обрешетке с помощью специальных саморезов с резиновыми уплотнителями. На каждый квадратный метр необходимо приблизительно 6 саморезов. Листы монтируют внахлест. После закрепления всех листов на крыше саморезами, на фронтонах устанавливают защиту кровли от ветра. Для этого используют ветровые планки из профнастила. На тех местах, где профлист примыкает к стене дома, необходимо использовать угловую планку, саморезы и силиконовый герметик. Последним устанавливают конек. Коньковые элементы укладывают внахлест 100 – 200 миллиметров, а затем фиксируют в гребень волны, используя саморезы. Шаг крепления – от 200 до 300 миллиметров.

Бывает, что на материале во время монтажа появляются сколы и царапины. Их необходимо обработать с помощью специальной предназначенной для полимерных покрытий краской. Двигаясь по профнастилу наступать следует только на места расположения обрешетки. Чтобы не пораниться при работе с профлистом обязательно используйте перчатки.

Профнастил вокруг трубы у конька

Когда вентиляционная или дымовая труба проходит через конек крыши, профнастил прикрепить к нему довольно просто, а главное, это будет надежно. Такое расположение труб сведет к минимуму возможную протечку кровли и исключит образование снеговых карманов. Но есть и недостаток – такая установка требует разрыва коньковой балки, а также обустройство для нее дополнительной опоры.

Любое обустройство трубы на крыши требует обязательного отведения от нее воды. С этой целью используют специальный фартук из гладкого металлического листа. Цвет этого листа должен совпадать с цветом кровельного профнастила.

Нижнюю часть фартука уплотняют при помощи герметика. Для герметизации примыканий отлично подходят бутил-каучуковые эластичные самоклеящиеся ленты. Верхнюю часть фартука защищают при помощи верхних планок примыкания.

Герметизация трубы на крыше

Для того чтобы загерметизировать трубу на крыше из профнастила понадобятся:

шуруповерт;
саморезы;
герметик;
болгарка.

Выведенная на крыше труба дымохода требует ее герметизации, чтобы в щели не попадала вода. При выводе трубы на крышу в сплошном покрытии делают отверстие диаметром немного большим, чем диаметр трубы. Именно поэтому вокруг трубы образуется щель, куда могут попасть осадки – снег или дождь.

Для герметичного примыкания профнастила к трубе следует соорудить фартук, используя планки примыкания и устанавливая их в нижней части трубы.

Планку первоначально прикладывают к трубе и на ее стенке отмечают контур верхней кромки планки. После этого болгаркой следует пройтись по намеченной линии, образовав штробу.

Установку внутреннего фартука начинают с нижней стороны трубы, заводя в подготовленную штробу край планки. Остальные детали фартука собираются внахлест – он должен быть не меньше 150 миллиметров. Тот край планки, что вставлен в штробу, необходимо покрыть герметиком. При необходимости нижние планки подрезают и прикрепляют саморезами.

После этого под нижний элемент фартука устанавливают галстук – лист материала, обладающий гидроизоляционными свойствами. Установка этого элемента особенно необходима, чтобы отвести воды с вальмовой крыши. Такая крыша отличается своей конструкцией, состоящей из двух соединенных элементов. Первый – это два ската, не отличающихся от тех, что используют на других крышах. Второй – это тот элемент, который придает крыше неповторимость. Поскольку в длину скаты не могут закрыть всю площадь дома, с помощью двух боковых вальмов закрывают оставшуюся часть.

На вальмовой крыше монтаж галстука делают так, чтобы вода шла в расположенные на ней водосточные конструкции. После этого поверх галстука и фартука укладывают кровельный материал и сверху на него устанавливают еще один наружный фартук. Его монтируют, как и внутренний фартук с одним небольшим отличием: верхние планки в штробу не вводят, они просто примыкают к трубе.

Дополнительные варианты заделки трубы

Довольно популярным методом герметизации трубы является установка насадки «Мастер-Флеш». Ею герметизируют различные соединения, используют для защиты вывода труб дымохода, вентиляции, антенн. Насадка выполнена из силикона или специальной резины и сделана в форме ступенчатой пирамиды. Основание у нее двухслойное – в нижней части оно из алюминия, а в верхней – из высококачественного силикона.

Данную насадку чаще всего используют, чтобы заделать печную трубу. При этом не важно из какого кровельного материала сделана крыша. Насадку легко монтировать, она устойчива к атмосферным воздействиям и довольно долговечна. На нее не влияет ультрафиолет. Такая насадка подходит под одиннадцать труб различного диаметра.

Дополнительная защита

Любой из методов заделки труб является эффективным, однако, возможны небольшие зазоры. Если они все же остаются, то их заделывают специальным герметиком на основе силикона. В том случае, если это печная труба, то для ее герметизации используют только термостойкие герметики.

Если швы протекают, то их заделывают медной или алюминиевой самоклеющейся лентой. У такой ленты клеящийся слой сделан из модифицированного битума, а также покрыт силиконовой пленкой. Сперва очищают место, где планируется прикрепить ленту, потом ленту освобождают от защитного слоя. Ленту с силой прижимают к подготовленной поверхности. Главное, что она хорошо крепится к любой поверхности – дереву, пластику, металлу и любому другому.

Заключительный этап – это защита кровли от стекающей по трубе влаги. Когда дымоход сделан из кирпича нет необходимости в дополнительной защите. Если это труба из асбестоцемента или металла, то рекомендуется установка зонтика для отвода воды. Его сперва выкраивают из картона, примеряют и подгоняют по размеру. После этого две детали вырезают из металла и зонт устанавливается, стянув обе половинки с помощью хомута. В заключение зазоры между деталями зонта и трубой замазывают герметиком.

К герметизации крыши нужно отнестись ответственно, чтобы исключить протекание, от которого могут отсыреть утеплитель, балки и стропила. А ведь начав гнить, они могут нарушить общую конструкцию крыши.

Инстаграм

superarch.ru

Как вывести трубу через крышу из профнастила

Не стоит даже удивляться тому, что профнастил имеет такую популярность при проведении кровельных работ. Он обладает высокими показателями надежности и долговечности и при этом имеет очень привлекательную стоимость. К тому же наличие большого количества гамм цвета такого материала позволяет владельцу дома подобрать более подходящий вариант, который будет сочетаться со всей остальной конструкцией.

После строительства дома и устройства его кровли, возникает вопрос, связанный с его отоплением в зимнее время года. Здесь на помощь приходят различные виды котлов, как газовых, так и твердотопливных. Но практически во всех случаях их применения и использования приходится придумывать способ вывода трубы дымохода. И как часто такое происходит, выход организовывается именно через кровлю. Но когда профнастил уже постелен, то вывести будет несколько проблематично. Ситуацию здесь выровнять можно и нужно, тем более что существует достаточное количество способов все это сделать и выполнить. Тут мало того, что надо вывести дымоход, так как надо подобрать место вывода, проход должен быть в нужном месте, а также грамотно и правильно все заделать, используя все современные технологии.↑ вернуться к содержанию

Расположение трубы дымохода

Когда мы задумали установить котел в доме, следует сразу же подумать о том, куда вывести дымоход и в каком месте. Как уверяют многие специалисты, чем ближе будет находиться конек от трубы, тем будет все гораздо лучше и проще. В данном случае в окна мансарды уже не будет поступать дым и продукты горения.

Кроме этого для определения правильности расположения трубы, надо ориентироваться на стороны света. Дымоход лучше всего располагать в зоне холода, в месте, где практически не попадают солнечные лучи (северная сторона).

Некоторые считают, что чем выше сделать трубу, тем лучше будет тяга в котле. Но в действительности все это наоборот будет приводить к большому количеству образовавшегося конденсата. Это все приведёт к появлению лишней сажи, увеличения ее объема. Стоит отметить, что в нормативных документах идет указание на высоту устройства трубы. Она будет зависеть от того, где располагается дымоход. Если труба расположена на расстоянии до полутора метров от конька, то высота не должен превышать 30 см, над уровнем конька. При расстоянии от 1.5 до трех метров – на одном уровне с коньком. Если же расстояние составляет как минимум 3 метра, то тогда труба не должна отклоняться более чем на 12 градусов от уровня конька.

В качестве материала трубы лучше всего использовать огнеупорный кирпич, или же приобрести уже готовые варианты труб круглой формы, которых предостаточно на рынке. В зависимости от конструкции трубы дымохода, ее параметров, нам потребуется определиться с тем, что купить для соединения с основанием кровли. Это могут быть специальные фартуки из свинца или раскладные крышки. При желании выполнить фартук можно самостоятельно, используя всего лишь лист нержавейки определенного размера.

Проход дымохода должен быть по сечению равен выходу трубы из топки печи или котла.↑ вернуться к содержанию

Подготовительный этап

Перед тем, как начать выводить трубу дымохода через профлист, нам следует выполнить целый ряд подготовительных мероприятий:

Следует определиться с тем, какого диаметра должна быть труба, а также ее высота.
Используя маркер или другой способ, на профнастиле делается чертеж, по которому и будет проходить дымоход. После этого и происходит разрезание профилированного листа в размеченной зоне. Все работы стоит выполнить очень аккуратно, чтобы минимально был поврежден сам кровельный материал, и не осталось заусенец. Но при этом необходимо сделать запас хотя бы в пару сантиметров. Это поможет нам без проблем пропустить трубу.
Чтобы можно было отогнуть края профнастила, надо сделать диагональные разрезы по углам.
Организовывается короб, который располагается между стропами и трубой. Чаще всего его ставят на мансарде. Точно такого же размера осуществляется прорезь в потолочной части.
Что касается кровельного пирога, куда входит слой гидроизоляции и утеплителя, то тут не стоит вырезать сквозное отверстие. Нам достаточно будет сделать прорези по типу конверта и отогнуть концы, закрепив их крепежными элементами. Мы в итоге получим необходимое нам пространство.
До выведения самой трубы также следует сделать системы теплоизоляции, что поможет избавить дом от возгорания при перегреве.

↑ вернуться к содержанию

Этапы вывода трубы

После проведения утепления трубы, ее можно поместить в короб. Но чтобы она в нем оставалась в нужном положении следует использовать стальные хомуты. Кроме этого мы должны посетить магазин с целью приобретения необходимого количества материала для работы, а также соответствующего оборудования и инструмента, если его нет в наличии. Составив чертеж будущего дымохода, можно приступать ко второму этапу – подготовка кровли, выполненной из профнастила. Что касается чертежа, то тут не обязательно пользоваться услугами профессионалов, а точно указать диаметр и высоту дымохода, все имеющиеся коммуникации, которые будут обходиться при устройстве прохода.

Далее начинаем работать собственными руками:

Меряем расстояние на кровле от любой стропилины равное полуметру. Плюс к этому следует добавить диаметр трубы вентиляции.
В вышеуказанном месте должна быть устроена еще одна дополнительная балка, которая будет повышать устойчивость всей конструкции.
Используя самый обычный вариант отвеса, мы указываем точно такую же точку на чердачном помещении (или мансарде).
Так как у нас будет центр точки, которую мы вымерили при помощи отвеса, то вокруг нее фиксируем горизонтальный и вертикальный брусы.
Осуществляем сверление отверстия. Оно должно располагаться на потолке первого этажа прямо над печью или котлом. Может быть и небольшое отклонение в полметра.

Следующий этап – подготовка самого отверстия, куда будет проходить труба. Разные материалы кровли и чердачного помещения предусматривают разное устройство отверстия. Если деревянная – то достаточно прорезать бензопилой окружность по диаметру большее, чем используемая труба на 15 см, чтобы устроить короб. В случае с бетонной плитой справится бур или перфоратор. Н самое интересное начинается при бурении кровли.

При выводе трубы дымохода через кровлю из профнастила, сам кровельный материал должен быть надрезан и отогнут. После этого вставляем саму трубу в полученное отверстие. Со стороны чердака отверстие должно быть закрыто и для этого используется асбестовый лист. Он не будет нагреваться в процессе эксплуатации. К стенам короба, в котором располагается труба, прикрепляем при помощи мебельных скоб паровую пленку.

При помощи сварочного инструмента труба фиксируется к печке. Только в таком случае герметичность находится на максимальном уровне.↑ вернуться к содержанию

Особенности монтажа

При проведении монтажных работ существуют некоторые особенности, которых стоит придерживаться в процессе. Они помогут нам избежать весомых проблем, а, следовательно, эксплуатировать можно будет значительно дольше.

Если мы решили использовать бывшую в употреблении трубу и на ней имеются даже маленькие трещины, то от нее лучше всего отказаться.
Можно столкнуться в зимнее время с такими проблемами, как низкая герметичность всех соединений. И от этого сразу же стоит избавляться. Это связано с нарушением целостности кровли при устройстве дымохода.
После устройства трубы лучше всего сделать часть трубы снаружи «зонтиком». Это поможет нам избежать попадания любых атмосферных осадков в дымоход.

Таким образом, качественное устройство трубы через крышу, выполненную из профнастила, возможно только в том случае, если правильно и последовательно выполнить все этапы монтажных работ.

profnastil-s.ru
