Отопление в частном доме своими руками из железных (стальных) труб
Отопление в частном доме своими руками из железных (стальных) труб

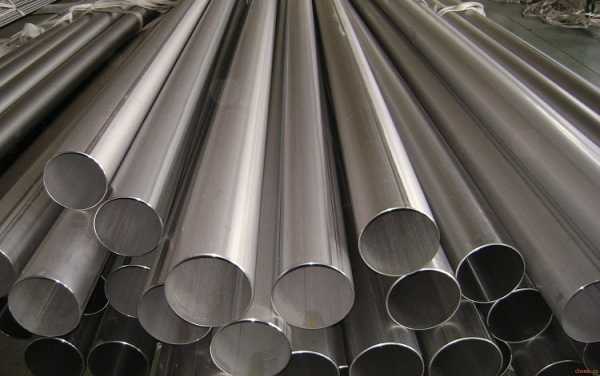

Стальные трубы – традиционный, проверенный материал для монтажа систем водяного отопления. Хотя в настоящее время, все большую популярность приобретают трубы из других материалов (пластиковые, металлопластиковые), трубы отопления из стали используются все-таки еще довольно часто, особенно для систем с естественной (гравитационной) циркуляцией теплоносителя. Объясняется это тем, что благодаря своим характеристикам и свойствам, такие трубы могут быть единственно возможным или оптимальным вариантом.
Такие трубы отопления отличаются большой прочностью и устойчивостью к высокой температуре. Поэтому они являются оптимальным вариантом для монтажа отопления в частном доме, где в качестве генератора тепла используется твердотопливный котел или печь с теплообменником. В таких системах не всегда удается точно регулировать температуру теплоносителя и она, иногда, вполне может превысить 100 о С. Для железных труб это не проблема, они выдерживают и более высокие температуры.
Они отличаются достаточно большой жесткостью, что позволяет легко выдерживать необходимые уклоны магистрали и использовать минимум креплений к стенам. Для монтажа и соединения между собой и с отопительными приборами для них существует большое количество различных элементов (муфт, колен, уголков, переходников) из чугуна и стали. Кроме того, можно использовать и изделия из бронзы. Но кроме преимуществ, отопление из железных труб имеет и свои недостатки.
Недостатки
Стальные трубы имеют больший вес, по сравнению с пластиковым или металлопластиковыми и более дорогие. Для их соединения отопления часто необходимо проводить сварочные работы. Причем сварщик должен быть достаточно квалифицированный. При соединении их с помощью резьбовых соединений, резьбы необходимо уплотнять паклей с герметиком или тефлоновой лентой. Жесткость труб затрудняет процесс их изгибания в нужном месте. Для этого, часто необходимы специальные приспособления или нагрев.
Монтаж систем отопления из железных (стальных) труб более продолжительный, чем при использовании пластиковых. металлопластиковых и даже медных. Кроме того, их внутренняя поверхность не такая гладкая, как пластик и на ней, во время эксплуатации системы отопления, может образовываться осадок.
Еще одним недостатком стальных труб является их подверженность коррозии, внутренней и наружной. Для того чтобы предотвратить её, наружная их поверхность обычных стальных труб должна быть окрашена, а внутренняя постоянно находиться в воде соответствующего качества. Как еще один вариант борьбы с коррозией - использование оцинкованных труб или из нержавеющей стали, но это будет уже намного дороже.
Монтаж отопления из стальных (железных) труб выполняется после составления подробной схемы их разводки, в которой должны быть указаны как места установки котла. радиаторов. запорной и регулирующей арматуры, дополнительного оборудования, так и уклон, длина и диаметр каждого участка, а также тип соединений.
Какой диаметр труб выбрать для монтажа отопления
Так как стальные трубы чаще всего используются для монтажа отопления с естественной (гравитационной) или комбинированной циркуляцией, то и начальный диаметр их выбирается максимальный, ориентируясь на диаметр выходного отверстия или патрубка котла. Обычно у твердотопливных котлов это 40-50 мм. Желательно, чтобы диаметр трубы, которая выходит в котел или входит в него (обратка), был равен этому диаметру или был немного меньше.
Такой диаметр выдерживается до первого разветвления, после чего постепенно снижается, с таким расчетом, чтобы к крайней точке разводки он был ¾’’ или ½ ''(19-12,7 мм – внутренний). Для подсоединения к отопительной магистрали радиаторов и расширительного бака (для открытых систем) или мембранного гидроаккумулирующего бака (для закрытых систем) используются трубы внутренним диаметром ½ ''(12,7 мм).
Схема разводки отопления из стальных (железных) труб может быть однотрубной, двухтрубной или коллекторной (лучевой). Чаще всего, при использовании стальных труб выбирается двухтрубная схема с верхней или нижней разводкой. Она занимает среднее значение по расходу материалов и, в то же время, обеспечивает достаточно равномерный нагрев радиаторов. Более подробно о схемах разводки отопления мы рассказывали в других статьях этой категории. а здесь подробнее рассмотрим, то чем отличается монтаж этого вида труб от других - способы их соединения, как между собой, так и с отопительными приборами.
Рис.1 Один из вариантов двухтрубной разводки отопления из стальных труб с комбинированной циркуляцией теплоносителя: 1 - котел; 2 - расширительный бак; 3 - коллектор разгона; 4 - подающая труба; 5 - радиаторы; 6 - обратка; 7 - байпас; 8 - шаровые краны; 9 - циркуляционный насос; 10 - воздушный клапан; 11 - фильтр; 12 - сливной кран; 1/2'',3/4'',1'',1,5'' - внутренний диаметр труб в дюймах (1'' = 25,4 мм).
Железные или правильнее, стальные, трубы отопления при монтаже можно соединять между собой и отопительными приборами такими способами:
Соединение с помощью сварки
Это один из наиболее распространенных способов соединений стальных труб при монтаже отопления в частном доме. При этом может использоваться как ручная электродуговая, так и газовая сварка.
Чаще всего используется первый из указанных видов или оба, в зависимости от места сварки. Газовую сварку используют, кроме того, для нагревания труб при изгибании их, так как холодным способом не всегда получается изогнуть стальную трубу в необходимом месте и придать ей необходимую форму.
При использовании ручной электродуговой сварки, желательно, чтобы электросварочный аппарат имел широкий диапазон регулирования тока, который необходимо будет менять, в зависимости от способа сваривания, толщины труб и качества применяемых электродов.
Для того, чтобы выполнять соединение стальных труб отопления своими руками с помощью сварки необходимо иметь достаточно высокую квалификацию и навыки. В противном же случае эту работу лучше доверить специалисту.
В любом случае, при монтаже отопления этим способом необходимо придерживаться следующих правил:
- Необходимо выполнить тщательную подготовку труб и особенно соединяемых поверхностей к сварке - очистить, высушить и обезжирить их;
- Соединяемые кромки должны быть ровными, хорошо подогнанными, зачищенными изнутри и снаружи не менее чем на 10 мм;
- Соединяемый стык должен иметь угол раскрытия кромки около 65 о ;
- При наложении последующего слоя сварки, предыдущий необходимо тщательно очистить от шлака.
В зависимости от толщины труб для их соединения используется два или более сварных слоев. Первый слой, обычно имеет ступенчатый (прерывистый) характер, а последующие – сплошной. При сварке участков отопительной магистрали из стальных труб обычно сначала они соединяются с помощью ступенчатой наплавки (прихватываются), после чего выполняются сплошные швы.
При нанесении первого сварочного слоя необходимо быть очень внимательным, чтобы каждая соединяемая кромка была полностью расплавлена, а участки труб сохранили при этом свое положение (чтобы их не «повело» в ту или иную сторону. Наложение на первичный слой второго или третьего необходимо выполнять после очистки от шлака и так, чтобы они получались сплошными, ровными и однородными.
Резьбовое соединение
Резьбовые соединения могут использоваться как при монтаже основной магистрали, так и для подсоединения отопительных приборов и дополнительного оборудования. Для того, чтобы выполнить такое соединение соответствующие участки трубы должны иметь резьбу, которую можно нарезать непосредственно на ней с использованием специальных инструментов или же приварить к магистрали отрезок трубы с уже готовой резьбой. Для резьбового соединения стальных труб выпускается большое количество готовых соединительных элементов – муфты («боченки»), уголки, тройники, крестовины, переходники с диаметра на диаметр и многие другие.
При соединении таких элементов с трубами, как правило, используются «сгоны» - удлинение резьбы с прижимной гайкой, которые позволяют зафиксировать соединяемые части в необходимом положении, обеспечивая при этом достаточную герметичность стыка.
Все резьбовые соединения, при монтаже, должны быть уплотнены с помощью пакли и герметика («Унипак» или др) или ФУМ-ленты. Первый вариант для стальных труб более надежен и, к тому же, проверен временем.
Кроме традиционных элементов, в последнее время, все чаще используются быстросъемные соединительные элементы, типа «американки», которые кроме быстрого и надежного соединения, позволяют легко зафиксировать соединяемые элементы в нужном положении.
Соединение с помощью муфт и фланцев
Кроме сварки и резьбовых соединений отопительные трубы могут соединяться с помощью специальных муфт или фланцев. Такие соединения применяются реже, но как вариант могут рассматриваться.
В первом случае необходимо подготовить стык и нанести на него, в месте установки муфты, герметик. После этого муфта надевается на первую трубу и фиксируется на ней с помощью гайки и колец так, чтобы торец трубы был приблизительно на середине муфты. На вторую трубу надевается гайка с зажимным, прижимным и уплотнительным кольцами и она также вставляется в муфту. После этого гайка накручивается на муфту, обеспечивая герметичность соединения.
Рис.2 Муфта для соединения труб: 1 - гайка; 2 - зажимное кольцо; 3 - прижимное кольцо; 4 - уплотнительное кольцо; 5 - корпус муфты.
При использовании для соединения трубы отопления фланца, соединяемые торцы труб должны быть очищены, выровнены и перпендикулярны их оси. На одну из соединяемых труб надевают фланец и закрепляют с помощью болтов. На место соединения устанавливается резиновая прокладка, которая должна выступать за линию среза не менее чем на 10 мм. На прокладку надевается фланец, закрепленный на другой соединяемой трубе. Фланцы крепятся на трубах с помощью колец и прижимных болтов, а между собой соединяются с помощью муфт.
Рис.3 Фланец для соединения труб: 1 - муфта фланцевого соединения; 2, 3, 4 - кольца, соответственно - уплотнительное, прижимное и зажимное; 5 - фланец; 6 - прижимные болты.
Проверка соединений
После монтажа системы отопления своими руками из стальных труб необходимо заполнить её водой и проверить герметичность всех соединений. Если обнаружены протечки, необходимо принять меры к их устранению. В зависимости от типа соединения и величины протечки, возможно, достаточно будет поджать гайку или же подмотать пакли или же придется сливать воду из системы и устранять недостаток. Особенно, если протечки в месте сварки. Если протечка на сварном шве небольшая, её можно заделать с помощью «холодной сварки» - эпоксидной смеси, которую применяют для ремонта автомобильных радиаторов.
http://www.postroj-dom.ru
legkoe-delo.ru
Сварка труб отопления своими руками (фото)
Для создания надежной и функциональной системы отопления в доме проводится сварка системы отопления. Соединение металлических и пластиковых труб немного отличается и определяется назначением или применяемыми агрегатами.

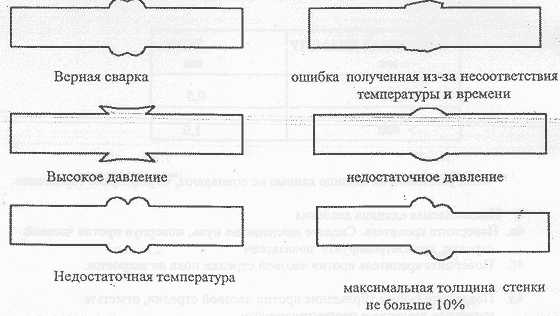

Ошибки при сварке труб встык.

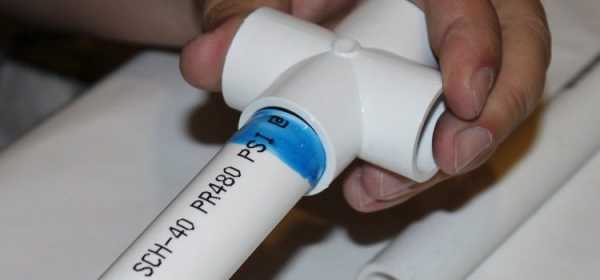

Соединение пластиковых труб
Соединение полипропиленовых элементов отопительной системы выполняется двумя способами:
- раструбной сваркой, когда один конец трубы входит в другой;
- муфтовой сваркой с использованием дополнительной детали — муфты.
Соединение труб сваркой встык.
Полипропиленовые элементы системы отопления соединяются посредством диффузионной сварки, которая представляет собой процесс нагревания отдельных частей системы специальным паяльником, имеющим мощность в 1500 В и работающим с напряжением 220 В. Среднее время нагрева составляет 5 с. По своим физическим характеристикам полипропилен начинает плавиться при температуре 270°С. Требуемое значение для нагрева выставляют на специальном регуляторе температуры, которым оснащен каждый аппарат.
Сварка полипропилена изменяется и в зависимости от времени года. В зимнее время и при проведении работ вне помещения время нагрева необходимо увеличить. Это же правило применимо к элементам большого диаметра, для которых время нагрева составляет не менее 30 с.
Насадки паяльника одновременно разогревают детали, предназначенные для соединения элементов отопления (труба и муфта). При нагревании на деталях появляются «отбортовки». После окончания нагрева элементы снимают с насадок и соединяют вместе, равномерно надавливая с двух сторон. Разогретые детали нельзя сдвигать или вращать после соединения, поскольку это может стать причиной нарушения соединительного шва. Для обеспечения крепкого сцепления соединенные детали выдерживают не менее 30 с.
Если поверхность труб обрела коричный цвет, это говорит о чрезмерном нагреве и горении.
Вернуться к оглавлению
Сварка металлических труб
Сварка полипропиленовых труб: 1. Раструб фитинга. 2. Фаска на торце трубы. 3. Ограничительный хомут. 4. Гильза нагревательного устройства. 5-6. Сварной шов.
Металлические конструкции, которые входят в систему отопления, соединяют методом электросварки. Для реализации данного способа используют металлические электроды, проводящие электрический ток и выполняющие функцию «присадки», заполняющей сварочный шов.
Перед выполнением соединения детали необходимо очистить от песка, грязи и мусора. При необходимости выровнять деформированные концы или обрезать их. Для проведения дуговой сварки поверхности у края деталей зачищают на ширину не менее 10 мм. Соединение деталей по окружности проводится в непрерывном режиме.
Количество слоев дуговой сварки определяется толщиной стенок труб отопления. Два слоя — толщина до 6 мм, три слоя — 6-12 мм, четыре слоя — более 12 мм. Каждый завершенный слой перед совершением следующего очищается от шлаков.
Для первого слоя используют ступенчатую наплавку. Для последующих слоев — сплошную. При соединении проводится разбивка ступенчатой наплавки на несколько участков, и производится их соединение через один.
Монтаж отопительного комплекса требует особого внимания и ответственности в отношении первого слоя. В противном случае участок с браком придется вырубить и провести всю работу заново.
При накладывании на первый слой последующих слоев трубы очень медленно и равномерно поворачивают. Начинать последующий слой следует, смещаясь на небольшое (1,5-3 см) расстояние от начала предыдущего. Финишный слой должен плавно перейти в основной металл, быть гладким и ровным.
Вернуться к оглавлению
Сварка труб отопления в действующем трубопроводе
Сварка отопления под давлением вызывает немалые трудности, поскольку трубопроводы нередко располагают в узком канале или вплотную возле стен здания. Для выполнения сварочных работ вырезают отверстие, чтобы произвести сварку внутренней поверхности. А затем проваривают остальную поверхность трубы.
Начинают процесс с центра нижнего участка трубы. Электрод располагается перпендикулярно для качественного выполнения потолочного шва. Для соединения вертикальных швов необходимо изменить расположение электрода. Он должен быть направлен под углом вверх. Вертикальные швы можно выполнить с помощью точечной сварки.
1poteply.ru
Сварка металлических труб отопления – видео инструкция своими руками
Сварка стали
Не секрет, что для соединения металлических труб отопления чаще всего используется метод сварки. Благо на сегодняшний день выбор аппаратуры для этих целей огромен. Причем сварочные аппараты встречаются не только для промышленного, но и бытового применения. Это открыло большие возможности для людей, которые любят все по дому делать своими руками.
И если человек раньше никогда не сваривал детали, то у него возникает множество вопросов, как это сделать. Ведь при своей достаточной простоте сварка – сложный и опасный способ соединить металлические трубы. Поэтому стоит этот вопрос рассмотреть подробнее, а в качестве дополнения можно посмотреть обучающие видео инструкции.
Виды сварки
Видов сварки сегодня придумано довольно много. Среди них:
- Термическая. К этой категории относят все процессы, связанные с плавлением.
- Термомеханическая. Это применение магнитоуправляемой дуги, а также контактная сварка.
- Механическая. Это менее распространенный способ: взрывом и трением.
В промышленных масштабах чаще всего применяются автоматические и полуавтоматические методы. Для частных случаев характерной остается ручная дуговая.
Подготовка
Сначала следует выполнить подготовку поверхности и определиться с материалами.
Электроды
Ручная дуговая сварка труб отопления
Если используется ручная дуговая сварка, тогда расходным материалом выступают электроды. Выбор этих изделий огромен, поэтому с выбором могут быть проблемы, тем более, специально для каждого материала и условий состав и диаметр электродов отличается.
Но в целом эти расходные материалы можно условно объединить всего лишь в две группы:
- неплавящиеся;
- с плавящимся основанием.
Все определяется сердцевиной электрода, а точнее материалом, который использовался для ее изготовления. Неплавящиеся электроды имеют вольфрамовую, графитовую сердцевину. В некоторых случаях применяется электротехнический уголь. Плавящиеся же создаются из сварочной проволоки разного состава и диаметра.
Также электроды классифицируются по покрытию, каждое из которых создается для конкретных требований. И при выборе материала этот нюанс следует учитывать. Например:
- Марка В. С основным покрытием. Швы обладают высокой стойкостью к растрескиванию, отменными вязкостными характеристиками.
- Марка RC. С рутилово-целлюлозным покрытием. Для выполнения вертикальных швов.
- Марки R, RR. С рутиловым покрытием. Получаются внешне красивые швы. Эффективно применяются для выполнения угловых швов, прихваток.
- Марка RA. С рутилово-кислотным покрытием. Легко удаляется шлак.
- Марка С. Подходят для создания кольцевых швов на изделиях с большим диаметром.
Подготовка поверхности труб
Подготовка поверхности
Как и в любом техпроцессе, перед процессом поверхности труб требуется подготовить. Обработке подвергаются те области, которые будут свариваться.
Для начала изделия проверяются по таким параметрам:
- соответствие размеров;
- должен иметься сертификат;
- не должно быть деформации;
- толщина труб должна быть одинаковой;
- химический состав и механические свойства должны соответствовать ГОСТу.
Подготовка поверхности — очистка от масла, грязи, ржавчины и прочих загрязнений. Также следует проверить величину притупления, угол раскрытия кромки. Не обойтись и без проверки перпендикулярности торца оси трубы.
Если скос кромки не соответствует, необходимо применить, например, шлифмашинку. Угол раскрытия кромок должен составлять около семидесяти градусов.
Величина притупления зачастую — около 2 мм.
Процесс сварки
Процесс сварки труб
Сваривать трубы нужно правильно. Процесс начинается с монтажа прихваток. Они – составная часть шва. Выполняются прихватки теми же электродами, которыми будет выполняться шов.
Если трубы отопления имеют диаметр больше 30 см, потребуется 4-е прихватки. Они должны быть выполнены равномерно, на приблизительно равном расстоянии друг от друга. Длина прихваток должна быть 5 см, а высота – около 3-4 мм.
При толщине стенок труб отопления до 12 мм сварка выполняется в три слоя. При этом стремиться следует к тому, чтобы стыки делались в поворотном положении.
Поворотный метод
С помощью электродов диаметром 2-4 мм выполняется первый сварочный слой. Его высота должна быть на уровне 4 мм. Для формирования второго слоя необходимы электроды большего диаметра.
Процесс сваривания:
- выполняется деление стыка на 4-е сектора;
- в первую очередь выполняется 1-й и 2-й сектор;
- трубу поворачивают, выполнение слоя шва на других секторах;
- снова поворот изделия, создание шва на первых двух секторах;
- труба опять вращается, процесс аналогичен на остальных секторах;
- третий слой делается после вращения изделия.
Рекомендация: при небольших диаметрах (до 20 см) создавать сектора не нужно, все делается одним слоем при вращении изделия.
Металлические трубы отопления требуют особого подхода для их соединения. Поэтому выполнение сварки должно происходит с четким соответствием существующим нормам, что позволит создать надежную и прочную конструкцию.
trubygid.ru
Холодная сварка для труб отопления, преимущества и недостатки метода
Трубы из металла можно использовать для внутридомовых водопроводных коммуникаций непродолжительное время. Металлические трубы допускается эксплуатировать на протяжении строго отведенного периода времени. Окислы, известковые отложения внутри железных коммуникаций уменьшают внутренний диаметр труб, и разрушают водопровод. Системы отопления, спроектированные и собранные правильно, не нуждаются в дополнительном обслуживании.
Трубы в системе отопления могут быть соединены без применения горячей сварки
Классическая высокотемпературная сварка
Как сварить отопление из железной трубы в соответствии со строительными нормами, указано в ГОСТе. Имеет значение и диаметр труб, и протяженность системы. СНИП укажет, как правильно сварить трубы для отопления в каждом конкретном случае: частное домовладение, многоэтажный дом или водопроводная линия промышленного назначения.
При использовании газового сварочного аппарата для создания качественных швов потребуется немалый практический опыт. Электросваркой также можно создавать безупречного качества сварные соединения, но в этом случае потребуется не только опыт, но и качественные электроды, верно выбранный уровень тока и «чувство дуги». Качественная электросварка трубы отопления доступна лишь настоящим профессионалам.
Металлические трубы — наиболее распространенный материал для систем отопления
Прочность труб из металла более чем достаточна для системы подачи воды и для контура отопления. Именно участки соединений, которые приходится реализовывать для того, чтобы не отклоняться от проектной документации, являются «слабым звеном» системы. О том, как варить трубу отопления электросваркой, подробно указано в устаревших учебных материалах и статьях. В современном строительстве чаще применяется метод холодной сварки для труб отопления.
Важно знать! Резьбовые соединения труб из металла используют в тех случаях, когда требуется создать разъемное соединение. Герметичность соединения в этом случае гарантирует уплотнитель, чаще всего пакля.
Как правильно варить трубу отопления знает каждый квалифицированный инженер-монтажник. Существует ряд правил, которых необходимо придерживаться:
- Сварной шов не должен состоять из окалины. Так происходит, если варить трубу электросваркой, используя некачественные электроды.
- Чтобы варить металл электрическим сварочным аппаратом необходимо использовать метод многослойного расплава металла. Первичная окалина шва удаляется перед следующим слоем сварки.
- Важно правильно выбрать уровень тока – слабый ток не гарантирует прочность сварочного шва. Слишком высокий ток при сварочных работах также неприемлем.
- Если используется метод «сварка встык», в качестве армирующего материала используется металл электрода или расплавленная проволока.
- Варить электросваркой металлические трубопроводы и другие элементы отопительных и водопроводных систем запрещается вблизи легковоспламеняющихся предметов.

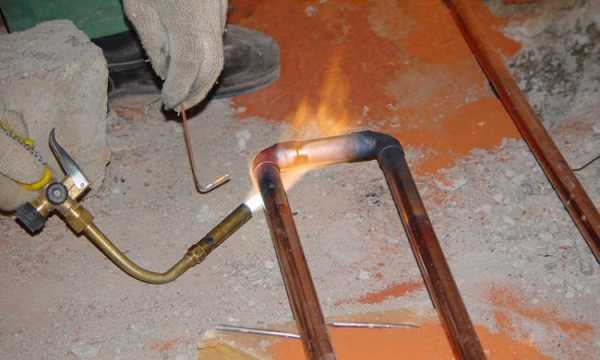

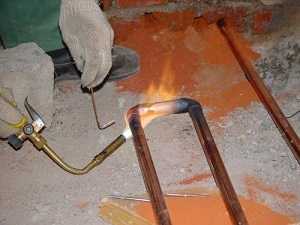

Газовая сварка – универсальный метод для создания прочного соединения металлов, соединять можно металлические детали разного размера в любых комбинациях.
Для традиционной сварки нужно иметь специальное оборудование и опыт проведения сварочных работ
Высокая температура струи сгорающего газа позволяет расплавить металл в области локального прогрева, и варить металл на молекулярном уровне. Требует дорогостоящего оборудования и высококвалифицированных сварщиков.

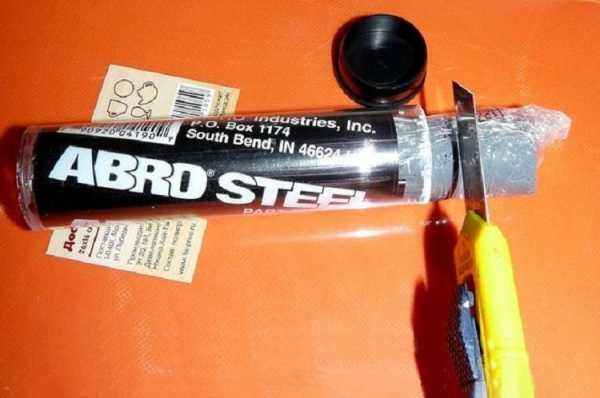

Монтаж контура отопления методом холодной сварки
Холодная сварка – это соединение двух и более элементов без их прогрева. Соединение образуется за счет химических реакций, протекающих в клеящем веществе. Пластичность, высокая адгезия и быстрое застывание в монолитную массу — это отличительные особенности компонентов, применяемых для холодной сварки.
Клеящий состав может включать в себя различные элементы, для улучшения механических характеристик клеевых швов. В основе составов, как правило, присутствуют эпоксидная смола, и наполнитель — отвердитель. На упаковке указано, можно ли холодной сваркой заварить трубы отопления, или это состав для ремонта пластиковых труб контура подачи холодной воды.
Холодная сварка — это пластичная масса, которая обеспечивает герметичное соединение труб
Различают два вида компонентов для холодной сварки:
- Пластичное двухкомпонентное вещество, которое непосредственно перед применением необходимо тщательно размять для смешивания компонентов. Преимущество холодной сварки этого вида: состав быстро готовится, долго хранится, требует минимальной подготовки перед применением. Недостаток: быстро застывает, необходимо наносить очень тщательно, рекомендуется использовать как можно быстрее после приготовления.
- Жидкие компоненты. Перед началом нанесения требуется соединить вещества в должной пропорции, и клей готов к применению. Преимущества жидкого состава для холодной сварки: клеящее вещество без труда проникает вглубь соединения, образуя при застывании прочный слой, устойчивый к механическим воздействиям. Недостаток: требует специальных условий для длительного хранения. Для разных материалов – пластик, металл – требуются разные химические компоненты.
Основное преимущество, которым отличается холодная сварка любого вида, это возможность проводить быстрый ремонт участка водопроводной, отопительной или канализационной системы без отключения подачи воды. Сварку, или в данном случае, склеивание компонентов можно производить в условиях повышенной пожарной опасности.
Важно! Для высокотемпературных контуров, в частности отопительных систем, существуют химические составы, эксплуатация которых возможна в условиях более 1000 градусов по шкале Цельсия.
В качестве ремонтного состава для чугунных радиаторов отопления следует тщательно готовить поверхность к применению холодной сварки. Несмотря на прочность соединения, восстановленный участок может не выдержать испытаний максимальным давлением.
Для пластиковых водопроводных систем метод холодной сварки признан одним из лучших решений для локального ремонта при невозможности замены поврежденного элемента. Также холодную сварку успешно применяют для восстановления герметичности стыковых швов на фитингах пластикового водопровода.
Холодная сварка — это эффективный метод для срочного ремонта любых труб
Время ожидания готового состава холодной сварки: от 2 до 20 минут, в зависимости от целевого назначения. Температурный диапазон – от 0 до 1300 градусов.
Достаточно подробно ознакомиться с инструкцией по применению, и монтаж системы будет успешно осуществлен. Для работы потребуется:
- емкость для приготовления состава;
- перчатки, чтобы избежать попадания состава на кожу. Их рекомендуется смочить водой;
- тонкий шпатель, для нанесения вязкого состава в область использования;
- соблюдение правил безопасности при работе с химическими компонентами.
При попадании состава на кожу или в область глаз рекомендуется промыть пораженный участок кожи и при возникновении ощущения жжения обратиться к врачу, имея при себе упаковку от компонентов «холодной сварки».
trubamaster.ru

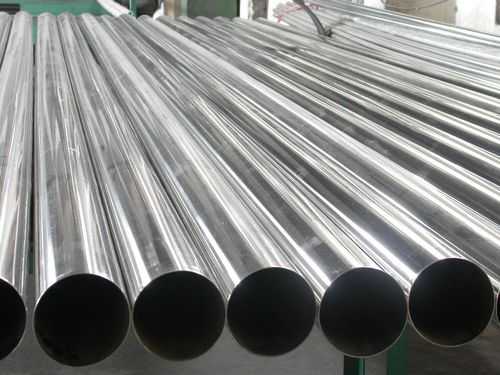

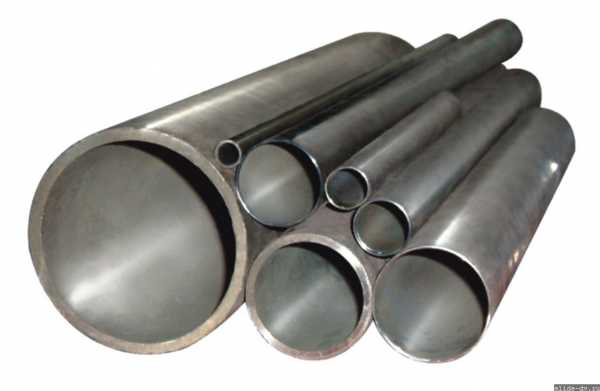

Металлические трубы для отопления: выбор, монтаж
Начав строительство или ремонт своего жилища, каждый владелец хочет сделать его идеальным, наполненным красотой, теплом и уютом. Сделать дом теплым и уютным поможет грамотно спроектированная система отопления, которая непременно включает в себя котел, циркуляционные и регулирующие устройства, автоматику, радиаторы, а также трубопроводы для транспортировки теплоносителя. К выбору труб для отопления необходимо подойти наиболее ответственно. Современная промышленность может предложить потребителю огромный выбор стальных и органических трубопроводов для транспортировки различных сред. Это полиэтиленовые, медные, полипропиленовые, металлопластиковые и стальные трубы для отопления. И каждый задается вопросом, из каких материалов сделать систему отопления?
Металлические трубы обладают отличной герметичностью.
Надежность традиционного металла
Сегодня наиболее надежными трубами для систем отопления являются металлические.
Этим и объясняется широкое распространение оборудования и отопительных систем, выполненных из стали. Металлические трубы для отопления имеют ряд преимуществ, а именно:
Однотрубная схема отопления с принудительной циркуляцией теплоносителя
- Высокую прочность изделия, что предотвращает возможные искривления и деформации.
- Жесткость системы и отсутствие необходимости в дополнительном закреплении.
- Небольшой коэффициент расширения.
- Способность выдерживать значительные температуры теплоносителя (от 100°С до 500°С в зависимости от марки стали).
- Низкую стоимость.
- Высокую теплопроводность и возможность создания лучевых систем отопления.
- Отличную герметичность системы.
Но есть и свои минусы:
- Шероховатость внутренней поверхности, что способствует образованию накипи и отложений.
- Трудоемкий монтаж, требующий привлечения высококвалифицированного персонала.
- Значительная масса.
- Подверженность внутренней и наружной коррозии.
Всех этих недостатков можно легко избежать, если правильно сделать выбор толщины стенки трубы, позаботиться о качестве теплоносителя, выполнить антикоррозионную защиту и теплоизоляцию труб.

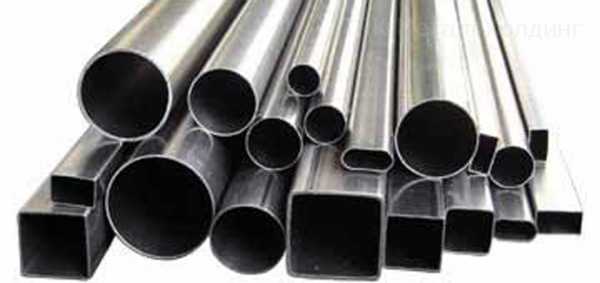

Классификация и характеристики

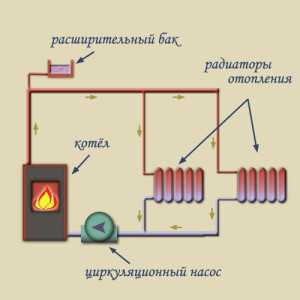

Двухтрубная схема отопления с принудительной циркуляцией теплоносителя
По способу изготовления железные трубы могут быть бесшовными, выполненные способом горячей или холодной протяжки и электросварными. Цельнотянутый прокат более надежный и рассчитан на более высокое давление. Выбор таких труб влечет за собой увеличение стоимости монтажа системы отопления, так как их стоимость значительно выше, чем у электросварных.
К основным характеристикам стальных труб относятся:
- Размер и масса. Размер изделия определяют внутренний и наружный диаметры, диаметр условного прохода, толщина стенки и длина трубы. Все эти физические величины, включая и массу 1 пог. м трубы, регламентированы ГОСТом и ТУ. Воспользовавшись ими, вы без проблем сделаете выбор в пользу того или иного вида металлопроката. Диаметры и толщина стенки измеряются в миллиметрах, длина - в метрах, а масса - в килограммах или тоннах.
- Прочность. К прочностным характеристикам относят способность трубопровода выдерживать определенное давление (рабочее, номинальное, пробное, избыточное) и температуру среды. Давление измеряется в паскалях, а температура в градусах по Цельсию или Кельвину. Это основные характеристики, которыми руководствуются при проектировании систем отопления.
- Материал. Им может быть углеродистая сталь, нержавеющая сталь, углеродистый чугун, сплав и цветной металл.
Стальные трубы системы отопления: монтаж

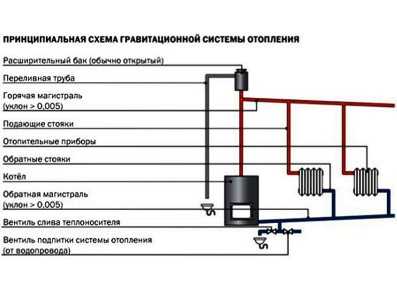

Гравитационная (самотечная) принципиальная схема отопления
Для внутридомовых систем отопления, как правило, используют ½- и ¾-дюймовые трубы с диаметром условного прохода 15 см и 20 см соответственно. Схема отопления представляет собой систему последовательно соединенных участков металлических труб различной длины. Основными требованиями при монтаже труб являются плотность и герметичность всей схемы, независимо от температурных перемещений.
Монтаж железных труб осуществляют тремя способами:
- С помощью газопламенной или электродуговой сварки;
- С применением фланцев;
- С помощью резьбового соединения.
Монтаж и соединение трубопроводов с использованием сварки гарантирует прочное и надежное соединение. Существует много видов сварки, но при монтаже систем отопления зачастую монтажники останавливают свой выбор на газовой или дуговой электросварке. Перед началом сварочных работ все стыки и кромки тщательно промывают и обезжиривают, а также обрабатывают абразивным инструментом (напильником, специальной машинкой для снятия фаски, болгаркой и др.).
При газовой сварке под действием пламени и высоких температур происходит плавление присадочного материала (проволоки), которая и образует сварной шов. Дуговая электросварка выполняется при помощи электродов с использованием постоянного или переменного тока. При этом к заготовке подключают плюсовую фазу, а к электроду - минусовую. Сварка переменным током экономически выгоднее, а оборудование для нее не требует дополнительного обслуживания и испытаний.
Соединение труб с помощью резьбы дает возможность в дальнейшем выполнять демонтаж и монтаж отдельных участков схемы отопления
Соединение труб с помощью резьбы дает возможность в дальнейшем выполнять демонтаж и монтаж отдельных участков схемы для ремонта или замены. При выполнении такого соединения используют дополнительные фитинги:
- переходы,
- отводы,
- пробки,
- заглушки,
- соединительные гайки,
- тройники,
- муфты и др.
И сразу возникает вопрос, какими качественными характеристиками должны обладать фитинги? Ответ прост: все геометрические размеры соединительных элементов должны соответствовать ГОСТу, резьба должна иметь четкое осевое направление, не иметь загрязнений и обрывов.
Все резьбовые соединения выполняются с применением уплотнительных материалов. Это может быть пропитанная льняная пакля, асбестовый шнур, паронит, резина или ФУМ-лента. Перед выполнением операций резьбу и уплотнительные поверхности тщательно очищают. Все соединения необходимо выполнять до конца для обеспечения полной герметичности. Для завинчивания труб и фитингов используют трубные ключи. Трубы соединяют в специальных приспособлениях или непосредственно на месте монтажа
Монтаж труб с использованием фланцев заключается в болтовом соединении и герметизации уплотнительных поверхностей приварных фланцев. Уплотнительным материалом может выступать асбестовый картон, паронит, резина и др. Выполнять монтаж системы нужно последовательно, исключив возможные нарушения центровки и перекосы.
Прокладка должна быть вырезана четко по размеру уплотнительных поверхностей фланцев, не должна упираться в болты и перекрывать условный проход трубы. Болты, в свою очередь, не должны быть слишком длинными, а их головки необходимо разметить на одной из сторон соединения. Завинчивать необходимо диаметрально противоположные гайки поочередно для всего соединения. Используют для этого гаечные ключи.
Подводя итоги, хочется сказать, что, владея полной информацией о стальных трубах, можно с легкостью определить, какие трубы лучше и какой тип их соединения больше подходит вам. Как показывает практика, качественная металлическая труба будет служить десятками лет и не разочарует вас.
Поделитесь полезной статьей:
Похожие статьи:
experttrub.ru
Отопление дома своими руками Отопление из железных, или правильнее, стальных труб отличается надежностью и долговечностью, а также способностью легко выдерживать перепады температуры и даже закипание теплоносителя. В данной статье мы рассмотрим, как можно смонтировать водяное отопление в частном доме своими руками из круглых железных труб. Особенности отопления частного дома, выполненного из стальных труб Стальные трубы – традиционный, проверенный материал для монтажа систем водяного отопления. Хотя в настоящее время, все большую популярность приобретают трубы из других материалов (пластиковые, металлопластиковые), трубы отопления из стали используются все-таки еще довольно часто, особенно для систем с естественной (гравитационной) циркуляцией теплоносителя. Объясняется это тем, что благодаря своим характеристикам и свойствам, такие трубы могут быть единственно возможным или оптимальным вариантом.Преимущества отопительных систем из железных (стальных) труб Такие трубы отопления отличаются большой прочностью и устойчивостью к высокой температуре. Поэтому они являются оптимальным вариантом для монтажа отопления в частном доме, где в качестве генератора тепла используется твердотопливный котел или печь с теплообменником. В таких системах не всегда удается точно регулировать температуру теплоносителя и она, иногда, вполне может превысить 100оС. Для железных труб это не проблема, они выдерживают и более высокие температуры.Они отличаются достаточно большой жесткостью, что позволяет легко выдерживать необходимые уклоны магистрали и использовать минимум креплений к стенам. Для монтажа и соединения между собой и с отопительными приборами для них существует большое количество различных элементов (муфт, колен, уголков, переходников) из чугуна и стали. Кроме того, можно использовать и изделия из бронзы. Но кроме преимуществ, отопление из железных труб имеет и свои недостатки.Недостатки Стальные трубы имеют больший вес, по сравнению с пластиковым или металлопластиковыми и более дорогие. Для их соединения отопления часто необходимо проводить сварочные работы. Причем сварщик должен быть достаточно квалифицированный. При соединении их с помощью резьбовых соединений, резьбы необходимо уплотнять паклей с герметиком или тефлоновой лентой. Жесткость труб затрудняет процесс их изгибания в нужном месте. Для этого, часто необходимы специальные приспособления или нагрев.Монтаж систем отопления из железных (стальных) труб более продолжительный, чем при использовании пластиковых, металлопластиковых и даже медных. Кроме того, их внутренняя поверхность не такая гладкая, как пластик и на ней, во время эксплуатации системы отопления, может образовываться осадок.Еще одним недостатком стальных труб является их подверженность коррозии, внутренней и наружной. Для того чтобы предотвратить её, наружная их поверхность обычных стальных труб должна быть окрашена, а внутренняя постоянно находиться в воде соответствующего качества. Как еще один вариант борьбы с коррозией - использование оцинкованных труб или из нержавеющей стали, но это будет уже намного дороже.Монтаж отопления в частном доме из железных (стальных) труб Монтаж отопления из стальных (железных) труб выполняется после составления подробной схемы их разводки, в которой должны быть указаны как места установки котла, радиаторов, запорной и регулирующей арматуры, дополнительного оборудования, так и уклон, длина и диаметр каждого участка, а также тип соединений.Какой диаметр труб выбрать для монтажа отопления Так как стальные трубы чаще всего используются для монтажа отопления с естественной (гравитационной) или комбинированной циркуляцией, то и начальный диаметр их выбирается максимальный, ориентируясь на диаметр выходного отверстия или патрубка котла. Обычно у твердотопливных котлов это 40-50 мм. Желательно, чтобы диаметр трубы, которая выходит в котел или входит в него (обратка), был равен этому диаметру или был немного меньше.Такой диаметр выдерживается до первого разветвления, после чего постепенно снижается, с таким расчетом, чтобы к крайней точке разводки он был ¾’’ или ½ ''(19-12,7 мм – внутренний). Для подсоединения к отопительной магистрали радиаторов и расширительного бака (для открытых систем) или мембранного гидроаккумулирующего бака (для закрытых систем) используются трубы внутренним диаметром ½ ''(12,7 мм). Способы соединения Железные или правильнее, стальные, трубы отопления при монтаже можно соединять между собой и отопительными приборами такими способами:
Соединение с помощью сваркиЭто один из наиболее распространенных способов соединений стальных труб при монтаже отопления в частном доме. При этом может использоваться как ручная электродуговая, так и газовая сварка.Чаще всего используется первый из указанных видов или оба, в зависимости от места сварки. Газовую сварку используют, кроме того, для нагревания труб при изгибании их, так как холодным способом не всегда получается изогнуть стальную трубу в необходимом месте и придать ей необходимую форму. При использовании ручной электродуговой сварки, желательно, чтобы электросварочный аппарат имел широкий диапазон регулирования тока, который необходимо будет менять, в зависимости от способа сваривания, толщины труб и качества применяемых электродов.Для того, чтобы выполнять соединение стальных труб отопления своими руками с помощью сварки необходимо иметь достаточно высокую квалификацию и навыки. В противном же случае эту работу лучше доверить специалисту.В любом случае, при монтаже отопления этим способом необходимо придерживаться следующих правил:
В зависимости от толщины труб для их соединения используется два или более сварных слоев. Первый слой, обычно имеет ступенчатый (прерывистый) характер, а последующие – сплошной. При сварке участков отопительной магистрали из стальных труб обычно сначала они соединяются с помощью ступенчатой наплавки (прихватываются), после чего выполняются сплошные швы.При нанесении первого сварочного слоя необходимо быть очень внимательным, чтобы каждая соединяемая кромка была полностью расплавлена, а участки труб сохранили при этом свое положение (чтобы их не «повело» в ту или иную сторону. Наложение на первичный слой второго или третьего необходимо выполнять после очистки от шлака и так, чтобы они получались сплошными, ровными и однородными. Резьбовое соединение Резьбовые соединения могут использоваться как при монтаже основной магистрали, так и для подсоединения отопительных приборов и дополнительного оборудования. Для того, чтобы выполнить такое соединение соответствующие участки трубы должны иметь резьбу, которую можно нарезать непосредственно на ней с использованием специальных инструментов или же приварить к магистрали отрезок трубы с уже готовой резьбой. Для резьбового соединения стальных труб выпускается большое количество готовых соединительных элементов – муфты («боченки»), уголки, тройники, крестовины, переходники с диаметра на диаметр и многие другие.При соединении таких элементов с трубами, как правило, используются «сгоны» - удлинение резьбы с прижимной гайкой, которые позволяют зафиксировать соединяемые части в необходимом положении, обеспечивая при этом достаточную герметичность стыка.Все резьбовые соединения, при монтаже, должны быть уплотнены с помощью пакли и герметика («Унипак» или др) или ФУМ-ленты. Первый вариант для стальных труб более надежен и, к тому же, проверен временем. Кроме традиционных элементов, в последнее время, все чаще используются быстросъемные соединительные элементы, типа «американки», которые кроме быстрого и надежного соединения, позволяют легко зафиксировать соединяемые элементы в нужном положении. Цены на трубы смотрите здесь.
|
metalobaza.16mb.com
