Утепление водопроводной трубы на улице. Как утеплить колонку на улице


Почему водяные колонки не замерзают зимой?

Сергиев Посад - маленький город, стоит лишь немножко отъехать от центра, как кирпичные многоквартирные дома заканчиваются и начинается деревенский ландшафт с маленькими деревянными "избушками", многие действительно очень старые, чуть ли не довоенные.

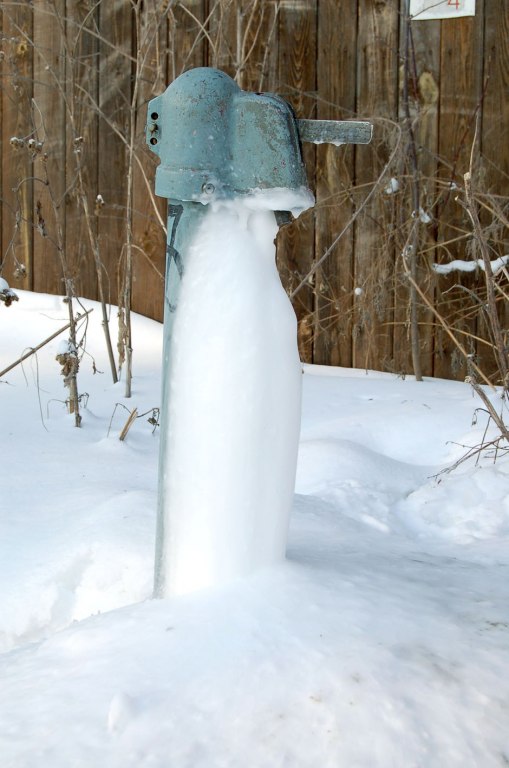

И повсюду, буквально через каждые 2 дома, стоят водяные (водоразборные) колонки.(изображение не мое, и не из Сергиев Посада, стырено отсюда)

Казалось бы, совершенно незамысловатая конструкция, нажимаешь рычаг - льется вода, тут и говорить не о чем, обычный кран, если бы не одна вещь: эти колонки работают круглый год, в том числе в лютые морозы!

kolonka.jpgБывает, конечно, что она откажет, ничто не может работать вечно, к тому же могут быть нарушены условия эксплуатации, но все-таки подавляющее большинство этих "агрегатов" переживает зиму без проблем, по техническим условиям они должны нормально работать и при -45.

Первое, что приходит в голову - электроподогрев труб, выходящих из-под земли, и вся недолга. Да, это пару сотен ватт сожрет на каждую колонку, а если электричество хоть на день пропадет, всем колонкам сразу придут кранты, но разве ж есть альтернатива? Или может быть, там непрерывно циркулирует вода, что не дает ей замерзнуть?

Ничего подобного - этим колонкам не нужно ни электричество, ни циркуляция воды, а все благодаря хитроумной конструкции. Сейчас расскажу, как они работают, почему подают воду не сразу и как их правильно использовать зимой - есть там одна подковыка, для деревенских это самоочевидно, а вот "городским" надо объяснить)

Соображение номер раз: клапан, который открывается, чтобы подавать воду, находится не на поверхности, а у самого основания колонки, ниже уровня промерзания грунта. Там же идет магистраль, и она тоже замерзнуть не может.

Предположим, что у нас трубка, ведущая наверх, вообще не заполнена водой. Пусть она остынет до -20, ничего страшного, когда мы повернем рычаг, внизу откроется клапан и вода устремится наружу.

Но когда мы отпустим рычаг, в трубе останется вода и замерзнет - этого допустить никак нельзя, от воды надо избавиться!

Еще раз взглянем на чертеж. Есть наружняя труба 1 - корпус колонки. Внутри нее проходит достаточно тонкая трубка 2 - именно по ней поступает вода. Наружняя же труба сообщается с воздухом. Внизу, сразу после клапана 9, стоит эжектор - вода выходит из небольшого сопла 7, которое по сути преобразует потенциальную энергию воды под давлением в кинетическую энергию струи. Тут скорости отнюдь не сверхзвуковые, поэтому сопло сужающееся. По закону Бернулли (p0+ρv2/2+ρgh=const) выходит, что в струе давление будет пониженным, оно станет даже меньше атмосферного, по сути создастся разрежение.

Поэтому, если сразу после сопла мы сделаем небольшой зазор, вода не будет хлестать наружу, наоборот, воздух или вода будут засасываться вовнутрь. Ничего особенного в сущности, так же работает пульверизатор. Сразу после сопла и небольшого зазора идет расширение 5 - оно в каком-то роде производит обратную операцию, кинетическая энергия воды снова превращается в потенциальную (давление воды), которой хватает, чтобы потихоньку проталкивать вверх водяной столб.

Мы поворачиваем рычаг 4, открывается клапан, и вода через эжектор начинает поступать наверх. При этом может засасываться немного воздуха через зазор, но погоды он не делает. Вода течет наружу, мы набираем ведро и отпускаем рычаг.

Вода, которая осталась в вертикальной трубе, через зазор в эжекторе начинает заполнять корпус колонки, стекая вниз. Места там много, вся вода может уместиться ниже уровня промерзания - там она и будет оставаться до следующего раза. Когда же снова понадобится вода и кто-нибудь нажмет рычаг, эжектор начнет высасывать эту скопившуюся воду и за пару минут должен высосать ее досуха. Место освободится и воде будет куда стечь и в этот раз.

Заковыка в том и заключается, что эжектору надо давать поработать минуту-другую, нельзя включать колонку на несколько секунд и уходить, тогда корпус будет заполняться все выше и выше и где-то обязательно образуется ледяная пробка, а может быть даже лопнет труба, они традиционно железные.

Подробнее можно прочитать, например, здесь.

nabbla1.livejournal.com

Утепление водопроводной трубы на улице

Оптимальным расположением водопроводной трубы является земля. При этом труба должна находиться ниже уровня промерзания земли. Такое месторасположение исключает потребность в утеплении трубы, так как в качестве утеплителя выступает почва, которая является идеальным защитником от холода. Если же водопроводная магистраль находиться в открытом пространстве, то необходимо провести утеплительные работы.



Утепление водопроводной трубы на улице своими руками



Утепление водопроводной трубы на улице является очень важным и ответственным процессом. Специалисты утверждают, что если труба установлена над землей, то ее обязательно надо утеплить. Утепление трубы необходимо особенно в зимний период, когда могут лютовать сильные морозы. Вот тут и возникает вопрос о том, чем же провести утепление водопроводной трубы. Люди, которые ни разу не сталкивались с такой проблемой, начинаю бегать в поисках универсального долговечного утеплителя, который можно легко смонтировать. В специализированных строительных магазинах приставлено довольно много утеплителей, которые отличаются друг от друга. Поэтому, при выборе утеплителя необходимо учитывать его характеристики.



Утепление водопроводной трубы

Итак, на первом месте находиться стекловолоконный утеплитель. По-народному такой материал называют стекловатой. Им утепляют трубы ПВХ для наружной канализации.  На сегодняшний день производством таких утеплителей занимаются несколько известных строительных фирм, что гарантирует качество продукта. При помощи стекловолоконного материала можно утеплить как металлическую, так и металлопластиковую трубу. Основным недостатком утеплителя является его низкая плотность. А это значит, что при утеплении стекловатой необходимо использовать еще дополнительные материалы, такие как рубероид и стеклоткань. На такое комплексное утепление, понятное дело, пойдет больше денег, чем ожидалось. Но если вы все-таки выбрали стекловату, то на утеплении лучше не экономить. Утепление водопроводной трубы на улице при помощи стекловолоконного материала хорошо тем, что утеплитель обладает хорошей гибкостью, которая позволяет использовать его на изогнутых трубах.



Утепление водопроводной трубы

После стекловолоконного материала идет базальтовый утеплитель, в состав которого входит базальтовое волокно. Материал имеет цилиндрическую форму. Основным достоинством материала является то, что его очень легко монтировать. Для того чтобы провести монтаж быстро и легко необходимо подобрать правильный диаметр цилиндра утеплителя. При использовании данного утеплителя нет потребности в каких-либо подготовительных работах, что очень облегчает процесс утепления. Основным и, наверное, единственным недостатком базальтового цилиндра является его высокая стоимость. Но большинство людей считают, что высокая цена вполне справедливо установлена, так как материал является очень эффективным утеплителем. На сегодняшний день базальтовый утеплитель производят с защитным слоем. В качестве защитного материала используется рубероид, фольга, пергамин. Монтировать такой материал очень просто, что позволяет проводить работы даже неопытным людям.



Утепление водопроводной трубы

Утепление водопроводной трубы на улице также проводят при помощи скорлупы, которая состоит из пенопласта. Скорлупа производиться как с защитным слоем, так и без него. Достоинствами данного утеплителя является низкая цена материала и простота его монтажа. На самом деле, пенопластовая скорлупа является одним из самых дешевых утеплительных материалов. Также данный материал можно легко снять и монтировать обратно. Данная возможность считается большим достоинством, так как иногда возникает потребность в ремонте водопроводной трубы, а покупать каждый раз новый утеплитель очень чревато. Учитывая такое разнообразие утеплителей, основным этапом проведения теплоизоляции является выбор материала.



Интересное и очень захватывающее видео, не по теме!!!

РЕКОМЕНДУЕМ ПОЧИТАТЬ

Facebook

Twitter

Вконтакте

Google+

stroim-domik.net

Как утеплить трубы на улице

В соответствии с общепринятыми нормами СНиП любой участок водопроводной трубы, проложенной на открытом воздухе, обязан иметь утеплительный кожух, который надёжно защищал бы трубу от воздействия мороза. Только таким способом можно избежать аварийных ситуаций в работе водных коммуникаций (в том числе и систем сточных вод). Независимо от материала, из которого изготовлена труба, в случае замерзания циркулирующей в ней воды при определённых условиях возможен жёсткий разрыв её стенок с последующим разрушением всей системы коммуникации.

Конечно, во избежание подобных неприятностей можно попытаться проложить линии коммуникаций несколько ниже отметки промерзания почвы, но подобный подход к решению проблемы не всегда бывает оправдан. Этим и объясняется наше желание ознакомить вас с тем, как утеплить трубы на улице, поскольку подобным образом вам удастся не только защитить трубопровод от промерзания, но и уберечь его от потерь тепла.

Теплоизоляционные материалы

Утеплители для труб

Для поддержания водопроводной магистрали в нормальном состоянии утепление должно быть организовано по всей длине трассы, включая узловые точки с установленными в них муфтами или переходниками.

Утеплитель из минваты

Что касается утеплителей, используемых для защиты открытых частей труб, то тут традиционно применяются следующие материалы:

  • Обычная минеральная вата со слоем теплоотражающей фольги.
  • Цилиндры из спрессованных базальтовых волокон.
  • Синтетические утеплители (пеноизол, пенополистирол, пенополиуретан).
  • Специальная краска, обладающая теплоизоляционными свойствами.
  • Полиэтилен вспененного типа.
Базальтовые цилиндры

Обратите внимание! Базальтовые цилиндры обычно используются на открытых участках трассы, где нет возможности устанавливать специальные укладочные лотки. Поверху такие цилиндры закрывают обычно слоем рубероида или фольгоизола.

Способы утепления открытых трубопроводов

Теплоизоляция труб, размещённых непосредственно в земле, потребует от вас наибольших усилий, поскольку вам придётся заняться не только земляными работами, но и монтажом изолирующей системы, совмещающей в себе элементы утепления и гидроизоляции. В подобной ситуации каждый из рассмотренных ранее утеплительных материалов будет применяться с учётом ряда поправок:

  • Использование термофлекса или вспенённого полиэтилена, который выпускается в виде полых цилиндров, заключается в том, что последние просто надеваются на обслуживаемый трубопровод. Относительно высокая прочность этого утеплительного материала препятствует его деформации под давлением массы грунта при открытой прокладке.
Термофлекс
  • А вот пенополистирол, производимый в виде двух скорлупообразных половинок, оснащается специальным замковым соединением типа шип-паз, посредством которого и производится их фиксация на корпусе защищаемого трубопровода.
  • Пеноизол применяется в виде жидкой массы, которая наносится на поверхность трубы, обеспечивая тем самым герметичность теплоизоляции конструкций. Особенностью теплозащитной краски, включающей в свой состав микрочастицы керамики, является то, что она наносится на трубы методом аэрозольного напыления.
Пеноизол

Обогрев труб специальным кабелем

В бытовых условиях наружная теплоизоляция любых трубных коммуникаций (отопления, водопровода, канализации) может быть реализована с использованием специального обогревающего кабеля.

Греющий кабель

Для реализации этой затеи вам потребуются следующие материалы:

  • Обогревающий кабель мощностью до 20 Вт/м.
  • Теплоизоляционный материал, обеспечивающий удержание влаги.
  • Самоклеящийся фольгированный скотч.
Крепление греющего кабеля

Последовательность монтажа обогревающего кабеля выглядит примерно так:

  1. Сначала вдоль трубы по маршруту в виде спирального обвода проклеивается фольгированный скотч.
  2. Затем непосредственно по плоскости скотча укладывается сам греющий кабель.
  3. По мере укладки поверх кабеля наклеивается второй слой фольгированного скотча.
  4. После этого подготовленный ранее теплоизоляционный материал аккуратно обёртывается вокруг трубы таким образом, чтобы он полностью закрывал обогревающий кабель (при этом необходимо избегать случайного образования «мостиков холода»).
  5. В заключении вся труба как можно плотнее обматывается сантехническим скотчем поверх уложенного ранее утеплителя.
  6. В тех местах, где проложенный под землёй трубопровод вводится непосредственно в здание, обязательно используются дополнительные обмотки скотча, что лишь усиливает эффект изоляции магистрали.
Процесс крепления

Таким образом, перед тем как утеплить трубы на улице, вам следует внимательно ознакомиться с предложенным в нашей статье материалом. Такая заблаговременная подготовка обеспечит вам надежную и долгую эксплуатацию трубопровода независимо от температуры за окном.

trubyinfo.ru

Как утеплить водопроводную трубу над землей – обзор техник и материалов

Содержание статьи

Вся ответственность за систему отопления в частном доме полностью лежит на его владельце: это подталкивает к мысли о самостоятельном проведении строительных и ремонтных работ. Многие из них кажутся несложными, например прокладка водопровода. Увы, часто из-за отсутствия знаний технологии и излишней самонадеянности все труды идут прахом при первых серьезных заморозках: старательно уложенные трубы промерзают. Техника, как утеплить водопроводную трубу над землей и под ее толщей, — необходимое знание для мастера, решившего самостоятельно смонтировать водо- или теплотрассу.

Техника утепления

Решать вопрос, как утеплить водопроводную трубу на улице, придется только в случае укладки трассы на глубину менее 1,6 метра. Для средней полосы полтора метра — порог промерзания. Но при самостоятельной укладке такая траншея выкапывается редко, что и приводит к образованию ледяной пробки внутри трубы. В лучшем случае это приведет к остановке потока, в худшем — к прорыву.

Последний вариант развития событий самый неприятный: восстановление дорогое и долгое. Ко всем остальным проблемам добавятся еще и вопросы, как найти водопроводную трубу под землей и как заменить ее зимой. Профилактика проблемы — надежное утепление водопроводных труб в земле. Материалов, технику работы с которыми может освоить даже неопытных мастер, достаточно. Прежде чем выбрать, чем утеплить водопроводную трубу на улице, стоит рассмотреть все возможные варианты, их “за” и “против”.

Повреждение труб водопровода

Последствия промерзания труб водопровода

Обзор материалов для утепления

При всем многообразии утеплительных материалов требования к ним единые:

  • пониженная теплопроводность, дающая возможность сохранить плюсовую температуру на поверхности трубы и внутри ее;
  • водоотталкивающие свойства и возможность сделать покрытие герметичным, чтобы вода не увеличивала теплопроводность;
  • долговечность и устойчивость различным типам сред, позволяющая проводить обновление как можно реже;
  • пожарная безопасность.

Желательная характеристика — простота монтажа, так как у непрофессионального мастера, как правило, ограниченный комплект инструментов в наличии, а на качестве работ такой аспект сказаться не должен.

Утепление труб водопровода

Процесс утепления водопроводных труб

Пенополистирол (пенопласт)

Свойства пенопласта или пенополистирола в качестве утеплителя заслуживают самых хороших отзывов: материал отлично держит температуру. Вопрос, как утеплить водопроводную трубу с помощью этого материала, не возникнет даже у начинающего мастера: «скорлупа», повторяющая форму трубы, сама подсказывает технику.

Половинки капсул обнимают отрезок трубы с двух сторон, одновременно обеспечивая и герметичность оболочки. Мастеру необходимо следить только за обязательным по технологии перехлестом, который обеспечивается элементарным сдвигом швов на 10-15 см.

Утепление трубы пенопластом

Пенопластовый утеплитель на канализационной трубе

Базальтовые утеплители

Базальтоволокнистые материалы — эффективный метод утепления и сохранения энергоэффективности теплотрасс. Достаточно высокая стоимость полых цилиндров компенсируется простотой работ: утепление труб водопровода таким методом займет всего несколько часов, звенья вкладываются в коконы и их сразу можно засыпать или зашивать.

Стоит отметить и экологичность составляющих материала: решая, чем утеплить водопроводную трубу в частном доме, чтобы не заботиться об испарениях при нагреве, стоит рассмотреть базальтовые «чехлы». В отличие от пенопластовых «скорлупок», по хрупкости соответствующих такому определению, базальтовым полостям колебания и даже сжатия не страшны. Срок эксплуатации до 50 лет.

Базальтовые коконы для утепления труб

Базальтовые коконы с гидроизоляционным слоем

Стекловата

Решая чем и как утеплить водопроводную трубу под полом или в подвале, можно остановиться на стекловате: этот недорогой материал подходит только для наземного использования. Для качественного итога работ потребуется дополнительный изолятор, как правило эту роль играет рубероид или фольгированииые покрытия. Рыхлый материал продается в рулонах и трубы им в прямом смысле аккуратно оборачиваются.

Утепление водопроводных труб в частном доме таким методом позволит не возвращаться к вопросу замены более 20 лет: материал износостоек и не разрушается даже от колебаний. Но выбирая, как утеплить водопроводную трубу в земле, от этой техники придется отказаться: слежавшееся под давлением грунта стекловолокно теряет свои свойства, а изоляционный слой спрессовывание не предупреждает.

Утеплители из стекловаты для труб

Утеплитель из стекловаты и его не требующий дополнительного гидроизолянта аналог

Воздушная прослойка

Как ни странно, но воздух — сам по себе прекрасный теплоизолятор. Для регионов с умеренным климатом утеплитель для водопроводных труб в земле может и не потребоваться, а на случай серьезных заморозков можно воспользоваться проверенным методом — созданием арки над трубами.

Выложить такую конструкцию можно при помощи металлических листов, вставляемых в канал труб с легким изгибом. Поверх своеобразного перекрытия можно смело насыпать грунт: утепление водопроводных труб будет обеспечиваться воздушной подушкой.

Тепловой кабел на водопроводной трубе

Установка теплового кабеля для обогрева водопроводных труб

Другие способы защиты от промерзания

Утепление водопроводной трубы на улице можно заменить работами по профилактике замерзания. Два наиболее популярных метода кроме глубокого закладывания:

  • тепловой кабель;
  • образующий постоянное высокое давление ресивер;
  • второй круг труб, постоянно держащий жидкость в движении.

Принцип ресивера, который удерживает давление, не позволяющее воде замерзать, активно используется в системе водоснабжения частного сектора. Колонки, снабжающие водой жителей и зимой и летом, устроены именно по такому принципу: труба для водопровода в земле не нуждается в утеплении.

Прокладка второго дублирующего ряда труб — затратное мероприятие, но и окупающееся: постоянно циркулирующий по кругу поток замерзнуть также не может, соответственно утеплитель для водопроводных труб в этом случае не требуется.

Дублирование системы тепловым кабелем — популярная техника. При таком способе профилактики промерзания труб кабель или укладывается вдоль трубы, или обматывается вокруг нее по спирали. Стоит отметить, что недостатки есть у обеих техник: в первом случае это неравномерность нагрева, во втором – целый ряд расчетов допустимого количества оборотов и расстояния между витками. Стоит отметить, что утепление водопроводной трубы в этом случае не отменяется, но изолятор будет выполнять роль сохраняющей тепло прокладки, защищая трубу.

Видео-инструкция: укладка греющего кабеля к водопроводу

Мастера предупреждают, что ответа на вопрос, какие трубы лучше для водопровода под землей, ответа нет. Определяющую роль имеет качество проводимых работ, в том числе по утеплению. Надежность, безаварийность и долговечность системы зависит от соблюдения техники монтажа, поэтому отсутствие навыков и опыта прокладки водопроводов снаружи помещения – повод обратиться за помощью к профессионалам. Устранение аварий обойдется значительно дороже расходов на услуги.
