Обратный клапан для скважинного насоса. Как правильно поставить воздушный обратный клапан. Насос без обратного клапана для колодца

Устанавливаем насос для колодца погружной с автоматикой

Автоматический погружной насос для колодца

Автоматические насосы для колодцев предназначены для обеспечения удобной бесперебойной подачей воды в дом. Особых навыков процесс автоматизации насоса не требует и в большинстве случаев осуществить его можно своими руками.В статье даны некоторые рекомендации по использованию автоматической системы для подачи воды из колодца.

Какие виды автоматических систем

Перед монтажом автоматической системы подачи воды необходимо определить ее вид.Это может быть:

Гидропневматическая система, состоящая из гидроаккумулятора и реле, которое регулирует в трубе давление воды. Недостатком устройства является невысокая производительность, что значительно уменьшает ее частоту применение.
Электронная система в своем составе имеет небольшой электронный блок, монтируемый непосредственно в трубу. Такой вариант автоматики более распространен, а последние модели разработаны с таким расчетом, чтобы она устанавливалась вовнутрь механизма насоса. Такая конструкция существенно облегчает процесс сборки.

Как выбрать насос для системы

Промышленность выпускает два основных вида насосов:

Погружные.
Поверхностные.

Перед выбором насоса для конкретного колодца или скважины нужно учесть некоторые моменты:

Параметры колодца. Основной показатель — дебит колодца, или объем воды, получаемой из колодца в единицу времени.

Совет: Не стоит брать для колодца, у которого небольшой запас воды, насос с большой производительностью. Необходимо учитывать динамический и статический уровни воды.

Параметры насоса. В этом случае главным показателем является напор, создаваемый насосом. При расчетах необходимо точно знать, высоту подъема воды, и подбирать агрегат с подходящими характеристиками: мощностью и производительностью.
В каком режиме будет работать насос – весь год или весенне-летний период, и для каких целей предназначена вода: питьевых или технических.

Какие виды погружных насосов

Существует различные виды погружных насосов:

Дренажные. С их помощью откачивается грязная вода из ям, канав, погребов и подвалов. Их отлично используют во время весеннего затопления, сильных и затяжных дождей.
Со встроенной автоматикой. Это надежное и эффективное решение для автономного водоснабжения. Встроенная автоматика обеспечивает защиту насоса от скачков напряжения и других неблагоприятных факторов.
Вибрационные. Предназначены для перекачки воды без всяких примесей, к которым относятся: ил, песок, водоросли. При работе такие устройства легко погружать.
Насосы с обратным клапаном. Использование такого оборудования обеспечивает препятствие возврата воды назад в колодец.

Совет: Выбирать такой насос нужно с качественным клапаном и надежной герметичностью.

Особое внимание заслуживают погружные центробежные насосы.Они используются для:

Глубоких колодцев, у которых большой запас и уровень воды.
Сезонной подачи воды и водоснабжения круглый год.
Водоснабжения из скважин. Подача воды из колодца может осуществляться c установкой на насосе поплавка, что защитит работу системы от сухого хода.

Кроме того колодец должен иметь такие параметры:

Иметь большую глубину, чтобы опустить скважинный насос. При этом нужно соблюдать минимальное расстояние до дна и насос должен быть покрыт водой.
Сохранение достаточного дебита, объема воды, откачиваемого из колодца за определенное время без критического уменьшения уровня.

Особенностью погружных насосов является то, что они работают при полном погружении в воду. Охлаждение двигателя производится водой. Используются такие агрегаты в скважинах и колодцах с большим запасом воды.Погружные насосы изготавливаются небольшими диаметрами, имеют вытянутую форму, цена их различная, предназначены для работы в известняковой и песчаной воде.

Общий вид погружных насосов

Что такое автоматизированная подача воды

Все операции по автоматизации насоса выполняются в доме. К моменту проведения трубопровод должен быть смонтирован, трубы проложены ниже уровня промерзания почвы, хорошо утеплены, что обеспечит бесперебойную подачу воды и при очень низкой температуре.

Совет: Все разветвления труб для воды должны выполняться лишь после места врезки автоматики.

Схема установки погружного насоса

Автоматический насос для колодца с помощью троса подвешивается в колодце.Инструкция по монтажу предлагает:

Укладывается в конце отрезка трубы насос, соединяемый с тройником, который ведет в трубопровод.
Разматывается электрический кабель для подключения насоса к электросети, и укладывается рядом с трубой.
После этого устанавливается на выходное отверстие агрегата обратный клапан. При этом используется паковочный сантехнический материал.
Пластиковая или латунная муфта присоединяется к обратному клапану. Как видно на фото.

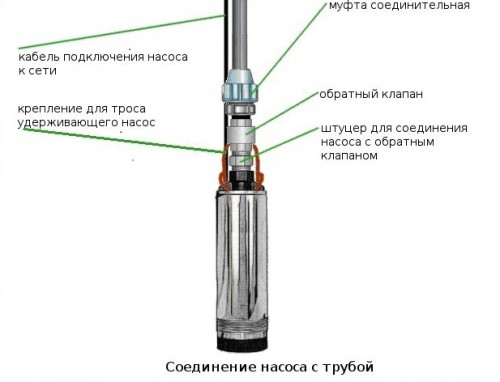

Соединение насоса и тубы

Присоединяется к муфте труба.
Затем электрокабель крепится к водопроводной трубе, для устранения его болтанки в колодце. Кабель можно примотать к трубе с помощью изоленты с шагом в 0,5 метров или пластиковыми хомутами.

Совет: Приматывать электрокабель нужно с небольшим провисанием.

Подвесить насос в колодце можно на оцинкованном или капроновом тросе. Страховочный трос продевается в проушины, расположенные на оголовке насоса и надежно закрепляется.
После того как труба, электрический кабель и страховочный трос подготовлены, насос можно аккуратно опускать в колодец. При этом его нужно удерживать за страховочный трос. Запрещается за электрокабель поднимать насос.
После опускания насоса на необходимую глубину, нужно закрепить второй конец этого троса на каркасе.
Теперь соединяются вертикальный трубопровод и тройник. Для обеспечения герметизации соединения используется пакля и сантехпаста.
Через верх наружу выводится электрический кабель. Его можно завести в траншею, при планировке ввода его в дом таким способом.

После монтажа насоса в колодец выполняется прокладка трубопровода сквозь фундамент до места установки водопроводного оборудования: бойлера, гидроаккумулятора, фильтров. После укладки всех труб нужно в траншее трубопровод укутать в геотекстиль, засыпать песком слоем 10 сантиметров, после этого засыпать грунтом.

Как подключить гидроаккумулятор и автоматику

Для работы насоса в автоматическом режиме и создания более комфортных условий, устанавливаются реле автоматики и гидроаккумулятор, представляющий собой мембранный бак, частично заполненный водой, а частично воздухом. Давление воздуха увеличивается при заполнении емкости с водой, когда уровень воды уменьшается, давление воздуха падает.Одним словом гидроаккумулятор — перевалочный пункт для воды между скважиной и потребителями. Чтобы предотвратить постоянное включение насоса, при открывании крана сантехприбора, применяется гидроаккумулятор. Он может работать несколько часов использования.При падении в гидроаккумуляторе давления воздуха до критической отметки, может сработать реле давления и включить насос, который сразу заполнит гидроаккумулятор водой. Сразу после наполнения емкости, реле давления включает сигнал для отключения насоса.

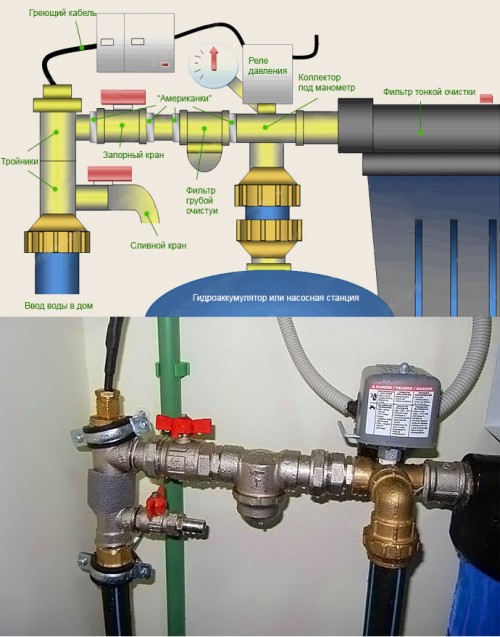

Схема автоматической насосной станции

Порядок подключения:

В помещении устанавливаются гидроаккумулятор и реле давления.
Реле ставится сверху горизонтально, таким образом, конденсат не будет затекать внутрь.
Электрокабеля, которые подводятся к реле, должны защищаться гофрой.
Реле давления подсоединяется через УЗО, при этом ток утечки должен составлять 10 мА, и автомат, выполняющий отключения на 6 А.

Как монтируются насосы для колодцев с автоматикой хорошо видно на видео. В этой статье кратко излагаются общие принципы использования автоматизированных систем водозабора на приусадебных участках.

moikolodets.ru

Обратный клапан для скважинного насоса. Как правильно поставить воздушный обратный клапан.

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
металлический либо пластиковый затвор с прокладкой;
пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями. Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представ

mirhat.ru

Почему вода не стекает из труб обратно в колодец? применение и важность обратного клапана для насоса

Независимые водопроводные системы домов за городом состоят из насоса, гидроаккумулятора и автоматики. Однако очень важную роль в схемах снабжения воды играет шаровой клапан.

Кроме того, исключительно из-за наличия данного устройства получается без проблем настраивать уровень давления в системе и не бояться про то, что она может практически в любое время вытечь назад в источник.

Направление и устройство

Шаровой клапан для насоса совсем нужен. Он делает очень неотъемлемую часть работы. Понять значимость работы клапана можно исключительно после рассматривания рабочие принципы всей системы.

Независимые пневматические водонапорные установки дают загородные дома и коттеджи водой. Выкачивают они ее из колодцев и скважин. Разницы между первым и другим почти что нет.

Качают воду из скважин с применением насоса. Вода идет вверх по трубам и подымается до гидроаккумулятора.

Мембранный бак исполняет функции бака накопительного и регулятора уровня давления в трубах. Но давление нереально удержать, если вода не будет заблокирована в системе.

Для этого потребуется всегда держать насос в рабочем режиме и ставить кучу добавочного оборудования.

Проблематику решает установка самого простого приспособления для блокирования обратного отвода воды. Шаровой клапан для насоса для воды по собственной конструкции напоминает арматуру запорную.

Изнутри устройства есть блокирующий компонент, который прикреплен к пружине. Пружина работает сжатие, но сила ее натяжения меньше, чем водонапор в рабочий период насоса.

Рабочий принцип клапана можно описать несколькими предложениями. Когда включается насос вода начинает под давлением нагнетаться вверх по трубам. Все данное время пружина остается зажатой, а элемент запорный отводится к краешку клапана.

После выключения насоса вода больше не нагнетается в систему. При отсутствии противодействия со стороны потока воды пружина отжимает элемент запорный обратно и перекрывает клапан.

Подобным образом, получается за достаточно короткий временной промежуток и без больших усилий закрыть воду в трубах. Шаровой клапан в принципе делит трубы на некоторые кластеры, в любом из которых возможно установить собственный уровень давления.

Не удивляет, что эти приспособления иногда используют в традиционных системах снабжения воды и на больших производствах.

Там их ставят в трубах с конкретным промежутком расстояния, чтобы на случай прорыва системы клапаны автоматично изолировали поврежденый участок и благодаря этому уменьшили возможный ущерб от неисправности.

Необходимо заметить, что в некоторых бытовых устройствах шаровые клапаны установлены еще на стадии проектирования и в добавочной их покупке Отсутствует необходимость.

К примеру, шаровой клапан для насоса ребенок не требуется, Так как в насосе уже вставлена система блокирования оттока жидкости. Да и вообще, в погружных насосах шаровые клапаны нередко устанавливают изнутри и по паре штук.

Типы устройств

Есть 4-ре главных вида шаровых клапанов, которые смогли прижиться в наших условиях. Результативность их работы почти что не выделяется один от одного. Разность существует только в конструкции.

Категории такие:

Межфланцевые — работают благодаря применению поворотных дисков на пружинах. При давлении воды пружина сжимается и поворачивает диск. Диски могут быть цельными или створчатыми. Еще один вариант делают для непростых систем водоподачи, что склонны к частым гидравлическим ударам. Межфланцевые клапаны легко устанавливать и менять;
Клапаны с золотником применяют своеобразные лепесточки, которые также при воздействии на них давления могут открыться. Трудность золотников в том, что при закрытии они очень сильно ударяются о конструкцию. Тем не менее, есть более модели подороже с возможностью плавного закрытия золотника. Подобные клапаны в основном применяют в индустрии и на мощных насосах;
Шаровые — применяются для запирания трубы применяют традиционные шарики на пружине. В закрытом состоянии шар целиком затыкает отверстие клапана, но под давлением он оттягивается на пару сантиметров и автоматично сжимает пружину;
Подъемные клапаны можно ставить только в горизонтальном положении. Это нужно, Так как клапан для собственной работы применяет силу притяжения. Под давлением потока жидкости подъемный золотник выдавливает вверх, а после понижения давления возвращается на место благодаря энергии пружины и своему весу.

Замена устройства

Замена или установка клапана – это традиционный с точки зрения техники процесс. Куда более решающий момент тут в том, чтобы правильно определить место под его установку. Собственное воздействие оказует также вид насоса.

Хоть, все насосы работают по одному общему принципу и любой клапан будет с ними взаимодействовать без разных проблем.

Как уже говорилось выше, шаровой клапан для насоса погружного типа устанавливают еще на стадии создания самого насоса. Причем устанавливают его как для входного отверстия, так и на выходное. Благодаря этому при приобретении насосов данного типа волноваться про установку добавочного шарового клапана нет необходимости.

Шаровой клапан для вакуумного насоса необходимо устанавливать после насоса и перед гидроаккумулятором. Самым лучшим образом с вакуумными насосами взаимодействуют шаровые и золотниковые клапаны.

Насосы для поверхности могут быть оборудованы несколькими клапанами. Первый встроен в шланг для подачи воды. Причем закрепляют его на завершении шланга, которое опускают в воду. Второй устанавливают перед гидроаккумулятором.

Изготовитель насоса на вид клапана практически не оказывает влияние. Без разницы и то, берете вы шаровой клапан для насоса Grundfos или Wilo. В каждом случае вам подходит прибор разного типа. Исключения тоже есть, но они очень редки и постоянно указываются изготовителями заблаговременно.

Клапан врезают в шланг или трубу при помощи применения муфт и соединителей. От вас требуется исключительно остановить систему, вырезать необходимый участок и внедрить туда клапан.

Для лучше его фиксации на соединительные края наматывают уплотнитель или фум-ленту. Главное установить устройство правильно стороной. Если например Вы работаете с подъемным клапаном, то необходимо убедиться в том, что его ось поставлена вертикально.

Установка устройства (видео)

О стоимости

Шаровой клапан межфланцевого типа стоит 7-11 долларов. Обратные клапаны продают за 4-7 долларов. Подъемные клапаны можно приобрести за 15-20 долларов. Золотниковый — в точках продажи стоит 9-11 долларов.

Необходимо заметить, что мы указали цены на устройства для бытового использования. Их диаметр составляет всего 1-1,5 дюйма. Промышленные клапаны могут стоить без приувеличения в десятки раз подороже.

Здесь стоимость оборудования в большинстве случаев зависит от применяемых материалов, габаритов, и свойств конструкции клапана.
