подогреватели сетевой воды. Подогреватели воды
11.Подогреватели сырой воды
Сырая вода предназначена для восполнения потерь пара и конденсата в тепловой схеме станции. Основной подогрев воды для ХВО-1 предусмотрен в конденсаторах турбин ПТ-60 (ст.N1,2,4) и, как резерв, в подогревателях сырой воды ПСВ-1,2,3. Подача сырой воды на ХВО-1 осуществляется насосами НСВ-1,2,3,4,5 типа 14НДСМ, производительностью 1260 м3/ч и напором 37 м вод.ст. (0.36 МПа).
Для ХВО-2 основной подогрев сырой воды осуществляется во встроенных пучках конденсатора турбин Т-100 (ст.N10), в которые вода поступает после конденсатора турбины ПТ-60 (ст.N4), резервный подогрев осуществляется в подогревателях сырой воды ПСВ-9,10,11.
Вода на ХВО-2 подается насосами НСВ-6,7,8 типа Д-800-37 (12Д-9), производитель-ностью 950 м3/ч и напором 50.5 м вод.ст.(0.49 МПа).
Техническую характеристику подогревателей и насосов см. в приложении 1,2.
В химцехе производится полное химическое обессоливание подогретой сырой воды. Чтобы реакции химического обессоливания протекали
нормально, необходимо температуру воды после ПСВ поддерживать в пределах 36-38 град, не допуская резкого отклонения температуры при регулировании расхода сырой воды на химводоочистку.
Греющий пар для подогревателей N1-3,10,11 подается из парового коллектора 1.2 кгс/см2 (0.11 МПа), а для ПСВ-9 - выпар РНП-4,5 (охладитель непрерывной продувки).
Конденсат греющего пара ПСВ N1-3 конденсатными насосами подается в коллектор конденсата ПСВ, ПХОВ, ОБ и может подаваться в линию основного конденсата турбин N1,2 после ПНД-2.
Отсос воздуха из ПСВ-1,2,3 производится в ПС-50 турбины N1.
Конденсат греющего пара подогревателей может направляться в дренажный бак.
Конденсат греющего пара ПСВ-10,11 подается насосом в коллектор конденсата ПСВ и ПХОВ. На напорной линии насосов установлен регулирующий клапан для поддержания нормального уровня в подогревателях.
Конденсат греющего пара может самотеком направляться в дренажный баки канализацию.
Отсос воздуха из ПСВ-10,11 направлен в ПС-100.
Дренаж греющей среды ПСВ-9 направляется в расширитель котельного цеха или в канализацию.
11.1. Подготовка к пуску
11.1.1. Тщательно осмотреть все узлы и агрегаты установки, убедиться в их исправности и готовности к пуску.
11.1.2. Убедиться в том, что:
- все ремонтные работы закончены, материал и инструменты, леса убраны, наряды на производство ремонтных работ на оборудовании закрыты,имеется запись в журнале ввода оборудование оборудование находится в чистоте и освещено;
- вся арматура, измерительные приборы находятся в исправном состоянии;
- регуляторы, указатели уровня находятся в исправности.
11.1.3. Проверить готовность к пуску насосов ПСВ и конденсатных насосов, для чего:
- осмотреть электродвигатели насосов и убедиться, что муфты соединены,
ограждения поставлены и закреплены;
- проверить наличие и исправность заземления электродвигателей;
- проверить наличие и состояние смазки подшипников;
- проверить наличие давления воды в трубопроводе технической воды на охлаждение подшипников.
11.1.4. При подготовке к пуску любого насоса установки необходимо:
- открыть задвижку на стороне всасывания насоса;
- проверить, закрыты ли завдижки на стороне нагнетания и вентили опорожнения насосов;
- открыть воздушники, и после заполнения насоса сырой водой закрыть их;
- подать воду на уплотнения и отрегулировать ее поступление;
- подать воду на подшипники.
studfiles.net
Устройство и принцип работы водо-водяного кожухотрубного скоростного подогревателя ВВП
Подогреватель водо-водяной кожухотрубный ВВП
ГОСТ 27590-88 ТУ 4933-002-57728543-2006
Декларация о соответствии РОСС RU.МГ01В00015
Устройство водо-водяного подогревателя ВВП
Секционные водо-водяные подогреватели состоят из кожухотрубных секций, соединенных в блоки заданной теплопроизводительности с помощью соединительных калачей. Для присоединения к трубопроводам сетевой воды между корпусами подогревателей и трубопроводами устанавливаются переходные патрубки (переходы).Каждая секция представляет собой неразборный блок, состоящий из корпуса, трубных досок, трубок поверхности теплообмена. Корпуса секций подогревателей выполняются из стальных труб и соединяются между собой штуцерами.Разъемное исполнение секций позволяет осуществлять организацию производства, транспортировки и сборки на месте блоков с различным числом однотипных секций, в зависимости от назначения, температурного режима, площади теплообмена и т.д.
Принцип работы водо-водяного подогревателя ВВП:
В подогревателях вода, предназначенная для подогрева, движется по трубам трубной системы, а нагревающая вода движется в межтрубном пространстве с соблюдением принципа противотока.
Подогреватели изготавливаются диаметром корпуса секций от 57 до 530 мм., длиной секций 2000 мм. и 4000 мм.
Для герметизации калачей и переходов а также патрубков применяется паронит ПОН-А4 ГОСТ482 (Поставляется отдельно)
Максимальное рабочее давление 1МП (10 кгс/см²)
Максимальная температура теплоносителя 150º С
Средний срок службы 25 лет.
podogrevately.ru
подогреватели сетевой воды | Проектирование тепловых электростанций
Поделиться "подогреватели сетевой воды"
В статье рассмотрены подогреватели сетевой воды ПТУ, присутствуют чертежи с присоединительными размерами патрубков.
Подогреватель сетовой воды N1

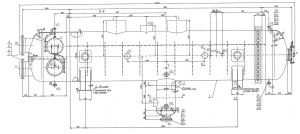

чертеж подогревателя сетевой воды 1

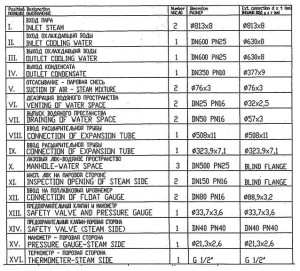

патрубки подогревателя сетевой воды 1
Подогреватель низкого давления с поверхностью теплообмена 1317 м2 выполнен как двухходовой горизонтальный трубчатый теплообменник с цилиндрическим корпусом и компенсатором в корпусе.
Подогреватель помещен под турбиной на собственном основании.
Для нагревания отопительной воды использован пар из регулируемого отбора турбины. После передачи тепла пар превращается в конденсат, который стекает в конденсатосборник.
Подогреватель сетовой воды N2

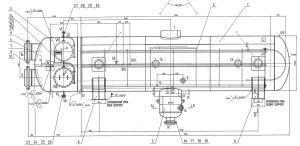

чертеж подогревателя сетевой воды 2

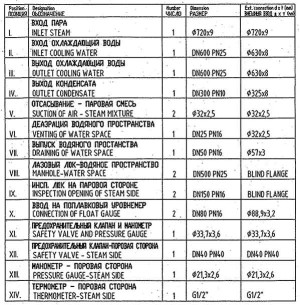

патрубки подогревателя сетевой воды 2
Подогреватель низкого давления с поверхностью теплообмена 1121 м2 выполнен как двухходовой горизонтальный трубчатый теплообменник с цилиндрическим корпусом.
Подогреватель помещен под турбиной на собственном основании.
Для нагревания отопительной воды использован пар из нерегулируемого отбора турбины. После передачи тепла пар превращается в конденсат, который стекает в конденсатосборник.
Пиковый подогреватель сетовой воды

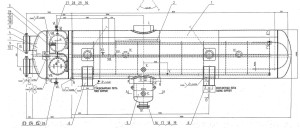

чертеж пикового подогревателя сетевой воды

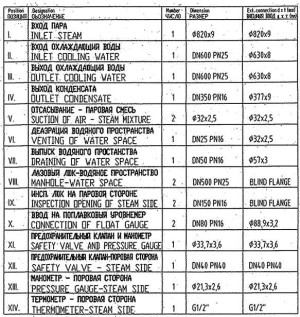

патрубки пикового подогревателя сетевой воды
Подогреватель низкого давления с поверхностью теплообмена 1350 м2 выполнен как двухходовой горизонтальный трубчатый теплообменник с цилиндрическим корпусом.
Подогреватель помещен под турбиной на собственном основании.
Для нагревания отопительной воды использован пар из редукционно-охладительной установки пара ВД. После передачи тепла пар превращается в конденсат, который стекает в конденсатосборник
Поделиться "подогреватели сетевой воды"
(Visited 967 times, 1 visits today)
Читайте также
ccpowerplant.ru
Главная - Подогреватели
Подогреватель (другие обозначения — теплообменник, бойлер) — это устройство, в котором осуществляется теплообмен между двумя или несколькими теплоносителями либо между теплоносителем и поверхностью твёрдого тела. Выделяют различные типы теплообменных аппаратов, предназначенных для различных нужд, например подогреватели воды, подогреватели мазута и пр.
Виды подогревателей воды и комплектующих
Подогреватели водоводяные ВВП
Секционные подогреватели водоводяные ВВП, ПВ, ПВВ изготавливаются по ГОСТ 27590-88 диаметром корпуса секций от 57мм до 530мм длиной секций 2000мм и 4000мм. В водоподогревателях нагреваемая вода, движется по трубам трубной системы, а нагревающая вода движется в межтрубном пространстве с соблюдением принципа противотока. Секции подогревателей ВВП могут соединяться между собой соединительными калачами. Подробнее…
Калачи и переходы соединительные для водоводяных подогревателей ВВП
Калачи соединительные фланцевые и переходы для водо-водяных подогревателей (комплектующие для подогревателей) служат для сопряжения необходимого количества секций между собой для обеспечения требуемых тепловых характеристик. Калачи и переходы подбираются по номеру подогревателя или по диаметру трубы. Подробнее…
Подогреватель пароводяной ПП
Водоподогреватель ПП: типов ПП1 и ПП2 представляет собой кожухотрубный теплообменник горизонтального типа, основными узлами которого являются: корпус, трубная система, передняя и задняя (плавающая) водяные камеры, крышка корпуса. Применяются подогреватели пароводяные для нагрева воды в тепловых сетях, а также нагрева воды в системах горячего водоснабжения и отопления при помощи насыщенного пара от паропроводов низкого давления или паровых котлов. Подробнее…
Трубные системы для пароводяных подогревателей ПП1 и ПП2
Так как пароводяные подогреватели ПП1 и ПП2 являются ремонтопригодными, то для них можно приобрести отдельно трубную систему. Трубные системы для пароводяных подогревателей выбираются по модели имеющегося у Вас пароводяного подогревателя. Трубная система может быть изготовлена из латуни или нержавеющей стали в зависимости от требований заказчика. Подробнее…
Подогреватель паровой емкостной ВПЕ
Паровые емкостные подогреватели ВПЕ (СТД) применяются для нагревания воды в системе горячего водоснабжения с ее периодическим разбором на разнообразные нужды: коммунальные, производственно-хозяйственные, бытовые, общественные и др. Подогреватели ВПЕ являются полными аналогами снятыми с производства подогревателями типа СТД. Подробнее…
Пластинчатые теплообменники и теплообменные аппараты
Пластинчатые теплообменники передают тепло через тонкие (0,4−0,7 мм) гофрированные пластины из нержавеющей стали или других специальных сплавов. В трубчатых теплообменниках нагреваемая среда проходит через трубки малого диаметра, находящиеся в трубе большого диаметра с теплоносителем. Подробнее…
podogrevately.ru
Регенеративные подогреватели питательной воды
Регенеративная установка предназначается для подогрева питательной воды, поступающей в котельный цех, паром из отборов турбины, паром лабиринтовых уплотнений и если в качестве воздухоудаляющих устройств установлены пароструйные эжекторы, то и рабочим паром эжекторов.
Подготовка к включению в работу регенеративной установки производится одновременно с подготовкой к включению конденсационной установки. Перед включением регенеративной установки необходимо убедиться в нормальной работе запорных устройств обратных клапанов на линиях регенеративных отборов пара. Обратные клапаны на линиях отборов пара должны быть закрыты. Перед пуском конденсатного насоса надо открыть воздушные краники водяного пространства у подогревателей низкого давления (ПНД) для удаления воздуха при заполнении подогревателей водой. Воздушные краники закрывают, когда через них пойдет вода без пузырьков воздуха. Вентили для отсоса воздуха из парового пространства подогревателей в конденсатор и дренажные вентили на паропроводах отбора пара должны быть также открыты.
Включение подогревателей в работу производится при достижении турбиной определенной мощности. Подогреватели включаются сначала по воде, а потом по пару. Подогреватели низкого давления остаются включенными по воде с момента пуска в работу конденсатного насоса. Прежде включаются в работу подогреватели низкого давления, а потом — высокого давления (ПВД). Например, у турбин СВК-150 ПНД включаются в работу при нагрузке на турбину 10 Мвт, а ПВД — при нагрузке 30 Мвт. После включения в работу ПНД необходимо следить за уровнем конденсата в подогревателе. Когда уровень конденсата достигает примерно 1/3 водомерного стекла, следует открыть задвижку слива дренажа в конденсатор и закрыть дренажный вентиль в конденсатор на паропроводе к подогревателю.
После включения в работу первого ПНД приступают к пуску следующего (по ходу конденсата) ПНД. Убедившись в нормальной работе всех подогревателей низкого давления, переводят откачку конденсата на сливные насосы. Для включения ПВД в работу включают их прежде последовательно (по ходу питательной воды) по воде, а затем в той же последовательности по пару, дренажу и воздуху.
При включении ПВД по воде надо следить за давлением воды на выходе из подогревателя. Если давление воды будет падать, то это свидетельствует о неплотностях в трубной системе подогревателя. В этом случае надо прекратить включение подогревателя в работу, включить обводную линию и открыть вентиль для опорожнения подогревателя от воды. Включение подогревателя в работу возможно только после устранения неплотностей. Регенеративные подогреватели снабжаются автоматическими устройствами и контрольно-измерительными приборами, которые позволяют поддерживать нормальный режим работы регенеративной системы и осуществлять контроль за работой подогревателей.
Правилами технической эксплуатации предусматривается установка на подогревателях следующих автоматических устройств:
а) Автоматических регуляторов уровня конденсата греющего пара со звуковой сигнализацией верхнего уровня конденсата. При повышении уровня конденсата уменьшается эффективная поверхность нагрева подогревателя и вследствие этого нарушается нормальный режим нагрева воды в подогревателе. Кроме того, при повышении уровня конденсата возможно возникновение гидравлических ударов в подогревателе и в паропроводе отбора пара.
При неисправном состоянии обратного клапана может произойти заброс воды из подогревателя в проточную часть турбины. При обнаружении повышения уровня конденсата в подогревателе необходимо проверить работу регулятора уровня. Если уровень конденсата будет повышаться, надо открыть задвижку на обводной линии регулятора уровня и регулировать уровень конденсата вручную до устранения неисправности автоматического регулятора. При неисправности регулятора уровня у подогревателя высокого давления подогреватель надо отключить для устранения неисправностей.
б) Автоматических устройств для принудительного закрытия обратных клапанов отборов пара. Автоматические устройства для принудительного закрытия обратных клапанов отборов пара срабатывают при закрытии стопорного клапана турбины и при отключении генератора от сети. Такие устройства имеют очень важное значение при эксплуатации турбинной установки, так как они предохраняют турбину от разноса паром, который аккумулируется в емкостях регенеративной системы и образуется в подогревателях при падении давления в корпусе турбины после закрытия стопорных клапанов во время отключения генератора.
в) Автоматических устройств, предохраняющих ПВД от переполнения водой. Переполнение подогревателя высокого давления водой может произойти вследствие образования неплотностей в трубной системе подогревателя или при разрыве трубок. Объем парового пространства современных подогревателей высокого давления весьма мал и поэтому при разрыве даже одной трубки корпус подогревателя в несколько секунд может быть заполнен водой. Переполнение подогревателя водой недопустимо, так как может привести к забросу воды в турбину. Кроме того, при заполнении подогревателя водой в материале корпуса будут возникать перенапряжения, так как корпус рассчитывается на наибольшее давление греющего пара, которое в 5—10 раз меньше, чем рабочее давление, создаваемое питательным насосом.
Автоматические защитные устройства, предохраняющие ПВД от переполнения водой, должны обладать высоким быстродействием. Этого удается достигнуть путем использования импульса от конденсатоотводчика при повышении уровня воды в подогревателе.
Регенеративные подогреватели воды имеют следующие контрольно-измерительные приборы:
а) манометры и мановакуумметры для измерения давления и разрежения в камерах отборов пара и у регенеративных подогревателей;
б) термометры для измерения температуры пара в паропроводах отбора;
в) термометры или термопары для измерения температуры воды перед и за каждым подогревателем;
г) расходомер на напорном трубопроводе конденсатного насоса после ПНД и водомер, указывающий расход питательной воды, проходящей через ПВД;
д) указатели уровня конденсата в подогревателях;
е) самопишущий прибор, показывающий и записывающий температуру питательной воды после регенеративных подогревателей.
Указанные приборы позволяют вести наблюдение за работой каждого регенеративного подогревателя и регенеративной системы в целом, определять температурные напоры в подогревателях, потери напора в трубопроводах, в обратных клапанах и в запорной арматуре на линиях отбора пара, следить за температурой нагрева питательной воды по отдельным подогревателям и на выходе из регенеративной системы и т. д.
На основании показаний приборов можно судить о работе каждого подогревателя и об эффективности использования тепла регенеративных отборов пара.
Главное внимание при обслуживании регенеративной установки должно уделяться обеспечению наиболее эффективного использования тепла отбираемого пара. Для этой цели необходимо:
а) поддерживать нормальные значения температурных напоров в подогревателях;
б) не допускать повышения сопротивлений в линиях отбора пара.
Нормальное значение температурного напора у подогревателей обычно не превышает 5—8° С. Однако имеют место случаи, когда подогреватели работают со значительно более высокими температурными напорами, достигающими в некоторых случаях 15—20° С. Повышение температурного напора может быть вызвано загрязнением трубок подогревателя, либо является следствием конструктивного недостатка подогревателя, а именно — недостаточной поверхностью нагрева. Таким образом, для поддержания нормального температурного напора необходимо поддерживать трубки подогревателей чистыми, для чего следует систематически производить работы по очистке поверхностей нагрева подогревателей.
Очистка подогревателей может производиться химическим или механическим способом. Выбор способа очистки зависит от водного режима и характера загрязнения трубок и в каждом конкретном случае устанавливается по рекомендации химической лаборатории электростанции. В некоторых случаях эффективной мерой снижения температурного напора является увеличение поверхности нагрева подогревателя.
На целом ряде электростанций были проведены работы по увеличению поверхности нагрева регенеративных подогревателей. В результате этих работ удалось значительно снизить температурные напоры у подогревателей и повысить эффективность использования тепла отборов пара. Так, например, на Средне-Уральской ГРЭС в результате замены всех подогревателей низкого давления типа F-34 ЛМЗ с поверхностью нагрева 82 м2 на подогреватели типа ПН-130 ЛМЗ с поверхностью нагрева 130 м2 температурные напоры у всех ПНД уменьшились на 10° С. Экономический эффект от указанной замены ПНД на трех турбинах АК-50-1 ЛМЗ составил около 10 000 т условного топлива в год. Срок окупаемости затрат на замену ПНД не превышает 4 мес.
Эффективность увеличения поверхности нагрева ПВД видна из следующего примера. При замене сердечника ПВД с поверхностью нагрева 86 м2 на сердечник с поверхностью нагрева 116 м2 температурный напор уменьшился на 11° С. Полученная в результате этого экономия на турбине АК-50-1 составила 1 180 т условного топлива в год, а срок окупаемости такой работы меньше 3 мес.
Увеличение поверхности нагрева подогревателей, как и всякие работы, связанные с переделкой или заменой оборудования, надо производить только после проведения соответствующих технико-экономических расчетов, подтверждающих целесообразность такого мероприятия.
Работа регенеративных подогревателей может быть улучшена за счет снижения сопротивления трубопроводов отбора пара, запорной арматуры и обратных клапанов. Поэтому все мероприятия, позволяющие снизить сопротивления на подводе пара от турбины до подогревателей, следует, безусловно, реализовывать.
При эксплуатации регенеративной установки необходимо нагревать питательную воду до установленной температуры, так как отклонение температуры питательной воды от нормального значения приводит к пережогу топлива и, таким образом, к снижению экономических показателей работы электростанции. Однако следует помнить, что температура питательной воды не может являться единственным критерием эффективности использования системы регенерации. Экономичность от введения регенеративного подогрева питательной воды в значительной мере зависит от степени использования наиболее экономичных отборов — отборов низкого давления. Поэтому с целью повышения экономичности работы установки необходимо нормировать не только температуру питательной воды, но и степень использования подогревателей, работающих на отборах низкого давления.
vdvizhke.ru
Как работают и для чего предназначены водяные подогреватели
Водяные подогреватели предназначены для того, чтобы подогревать температуру воды, циркуляция которой обеспечивает работу систем отопления и снабжения горячей водой. Изготовление подогревателей осуществляется по ГОСТ 27590-2005. Ярким представителем такого вида устройств является водоводяной бойлер. Он может работать как самостоятельный элемент в системе снабжения горячей водой, а также как один из компонентов в водонагревательной установке.
Содержат и обслуживают водяные подогреватели по определенным нормам
Водяные подогреватели используются в работе систем теплоснабжения, а также ГВС, которые имеют рабочее давление до 1 МПа и температуру воды до 180 градусов Цельсия. Установкой, техническим освидетельствованием, обслуживанием и содержанием подогревателей занимаются по действующему и утвержденному нормативному документу, в котором указаны правила, по которым устроены и эксплуатируются работающие под давлением сосуды.
В водяных подогревателях есть отдельные секции, из которых с помощью патрубков образовывается единая система. Взаимовоздействие греющего и нагреваемого потоков воды происходит под действием противотока. Другими словами, обмен температур возможен при движении в противоположные стороны.
к содержанию ↑За работой подогревателей обязан следить квалифицированный персонал
Стабильные эксплуатационные условия и работа в нормальном ритме обеспечена исключительно тогда, когда используются контрольно-измерительные приборы, предохранительные устройства и запорная арматура, в полной мере соответствующие тем требованиям, которые предъявляет Госгортехнадзор и проектная документация.
Обслуживанием водяных подогревателей должен заниматься квалифицированный персонал, в обязанности которого входит строгое соблюдение правил безопасности, обеспечение своевременной проверки арматуры на исправность, а также исправности КИП и предохранительного устройства. Категорически запрещается производить ремонтные работы водяных подогревателей во время использования.
к содержанию ↑Для срочного отключения подогревателей должны быть определенные причины
Запуск водяных подогревателей имеет свою последовательность:– сначала холодную подогреваемую воду запускают в латунные трубки;– потом межтрубные пространства заполняют горячей водой.
Нужно сказать, что даже при кратковременной остановке, если вода выпускается из системы, необходимо полностью охлаждать трубные доски перед тем, как снова запустить подогреватель. Существует несколько причин, которые предполагают незамедлительное отключение водных подогревателей:– при повышении давления сверх нормы;– в случае поломки предохранительного клапана;– в результате обнаружения пропусков, трещин, потения в местах, где находится сварка.
teplotehniki.ru
Подогреватель сетевой воды типа ПСВ
Устройство и принцип работы
Подогреватель сетевой воды ПСВ представляет собой кожухотрубный теплообменник вертикального типа, основными узлами которого являются: корпус, трубная система, верхняя и нижняя (плавающая) водяные камеры.
Сборка узлов осуществляется с помощью фланцевого соединения, обеспечивающего возможность их профилактического осмотра и ремонта.
Корпус подогревателя сетевой воды ПСВ состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой. В верхней части обечайки корпуса установлен патрубок подвода пара, а ниже располагаются: патрубок подвода конденсата, патрубок отсоса воздуха, муфты для подсоединения указателя уровня, а также патрубок для подсоединения датчика регулятора уровня. В днище установлен патрубок выхода конденсата пара и патрубок для регулятора уровня.
Трубная система подогревателя состоит из верхней и нижней трубных досок, каркасных труб, прямых теплообменных труб, концы которых развальцованы в трубных досках.
На верхней трубной доске предусмотрена установка воздушного клапана для отвода воздуха из корпуса при гидроиспытании и клапана для слива воды из верхней водяной камеры.
Верхняя водяная камера подогревателя ПСВ состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой, патрубков подвода и отвода сетевой воды. Внутренний объем камеры разделен перегородками на отсеки, благодаря которым сетевая вода совершает необходимое количество ходов. В верхней части днища установлена муфта воздушного клапана для отвода воздуха из трубной системы при гидроиспытании.
Нижняя водяная камера состоит из эллиптического днища и фланца для соединения с трубной системой. Внутренний объем камеры при четырех ходах сетевой воды разделен перегородкой. В днище установлена муфта для слива воды.
В подогревателе ПСВ сетевая вода движется по теплообменным трубкам, а греющий пар поступает через пароподводящий патрубок в межтрубное пространство.
Конденсат пара стекает в нижнюю часть корпуса и отводится из подогревателя через регулирующий клапан, управляемый электронным автоматическим устройством.
Аппаратура автоматического регулирования уровня конденсата поддерживает нормальный уровень конденсата в корпусе, выпускает избыток конденсата в дренажную сеть и препятствует выходу пара из корпуса.
Накапливающиеся в подогревателе неконденсирующиеся газы отводятся через патрубок на корпусе.
| Обозначение подогревателя | Площадь поверхности Теплообмена, м2 | Кол-во трубок, шт | Наружный диаметр корпуса, мм | Длина трубок, мм | Длина корпуса подогревателя, мм | Масса , кг |
| ПСВ-45-7-15 | 45 | 228 | 720 | 3400 | 4750 | 1950 |
| ПСВ-63-7-15 | 63 | 320 | 820 | 3400 | 5050 | 2400 |
| ПСВ-90-7-15 | 90 | 456 | 1020 | 3400 | 5400 | 400 |
| ПСВ-125-7-15 | 125 | 640 | 1020 | 3400 | 5400 | 4400 |
| ПСВ-200-7-15 | 200 | 1020 | 1232 | 3400 | 5780 | 6890 |
| ПСВ-315-14-23 | 315 | 1210 | 1540 | 4550 | 7350 | 11650 |
Рабочие параметры сред: рабочее (избыточное) давление воды – 1,5 МПа; рабочее (избыточное) давление греющего пара – 0,7 МПа.
