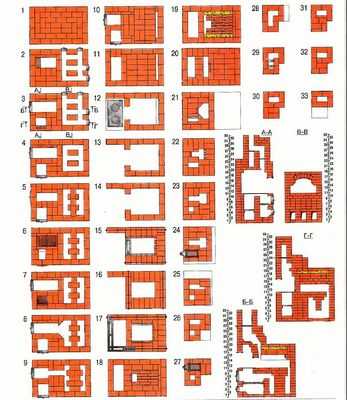

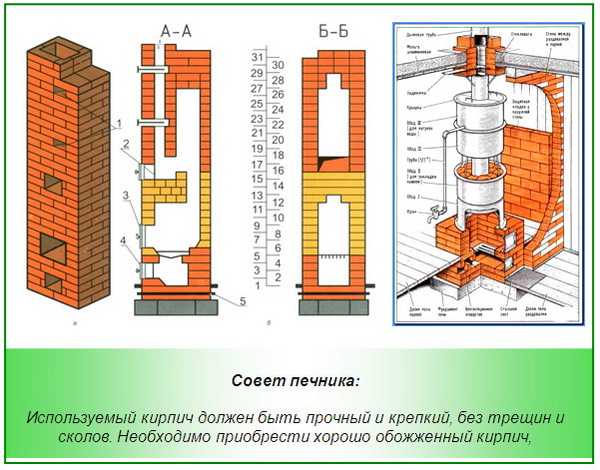

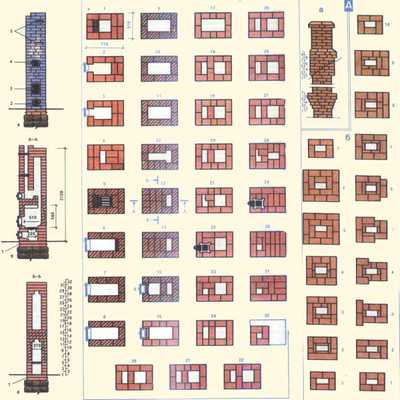

Порядовка печи 3 на 3 кирпича – полная схема

Представленная на этой странице порядовка печи 3 на 3 кирпича позволяет сложить самую компактную и, в то же время, удивительно эффективную отопительную печь. Такая печка сможет обогреть небольшой дачный или загородный дом. А также сможет выполнять роль банной печи в небольшой бане с объемом парилки до 15 кубометров.

Чем хороша правильная порядовка печи 3 на 3 кирпича? Тем, что следуя за схемой по рядам, вы выкладываете очень простой и эффективный теплогенератор, который сможете топить дровами, обрезками пиломатериалов или торфяными брикетами.

Кроме этого, ваша маленькая печка будет обладать поистине «немаленьким» КПД, который достигается за счет максимального съема тепла с дымовых газов, образующихся при сгорании топлива в печной топке.

Используйте указанный на схеме тип кирпича в нужном месте, и вы сможете добиться максимально долгого срока эксплуатации этой печки. Однако, не переборщите с шамотным кирпичом. Не всегда его избыточное применение оправдано.

Равно как и применение керамического дымохода, который к месту при эксплуатации стальной или чугунной печи длительного горения, но никак не походит для кирпичной печи – малютки.

wikiteplo.ru

Печь 3 на 3 кирпича: преимущества, как укладывать

Для обогрева дома, дачи или другого помещения люди стараются выбирать более экономную систему и материал для нее. Порядовка печи 3 на 3 кирпича считается компактной и в то же время эффективной в плане отопления. Если следовать правилам, можно создать безопасное устройство для обогрева, которое будет выручать в холодное время, а процесс формирования — несложный и ясный.

Преимущества печи 3 на 3 кирпича

Учитывая стоимость газа и электроэнергии, кирпичная печь имеет свои преимущества:

Жечь можно дрова, обрезки с пиломатериалов, торфяные брикеты.
Максимальное использование тепла, которое образуется при горении.
Обладает высоким коэффициентом полезного действия (КПД).
Имеет длительное время службы.
Возможность обогреть небольшой загородный дом, дачу или баню.
Можно использовать одновременно для обогрева и приготовления пищи.

Вернуться к оглавлению

Сколько надо кирпича?

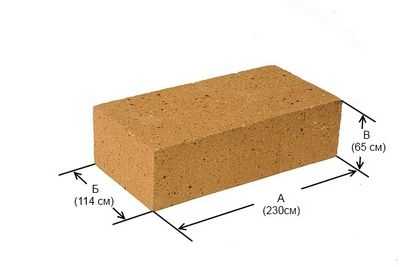

Отопительная печь должна состоять из кладки с обожженного, прочного, крепкого, не содержащего трещин и сколов материала.

Посл выбора типа укладки кирпича нужно правильно посчитать его количество.

Чтобы понять сколько нужно материала для будущего творения, следует сначала определить размер печи: 3×3, 4×3, 4×5 кирпича или другой вид. Конструкция 3×3 считается самой популярной, а также русская печь Порфирьева 5×4,5. Для расчета приблизительного количества цемянки пользуются специальной формулой. Считают сколько ушло на первый ряд, затем умножают на число рядов и коэффициент заполнения: отопительные печи — 0,8 и плиты с отопительным щитком — 0,65. А также стоит учесть выбраковку 15%. Согласно общих правил кладки печи 3×3, ее первый ряд состоит из 21 кирпича и 15 рядов. В результате для отопительного устройства потребуется: 21×15×0,8=252 + выбраковка.

Вернуться к оглавлению

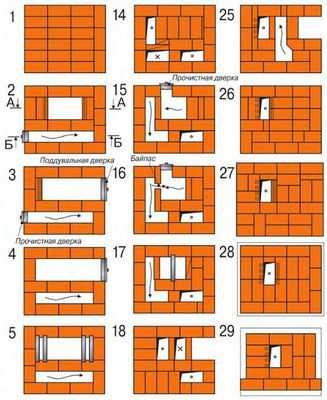

Как укладывать кирпич?

Для получения правильной конструкции, стоит придерживаться следующих этапов укладки:

Для длительной службы и высокой надежности нужно точно уложить 1 ряд, потому что от него будет зависеть вся дальнейшая работа.

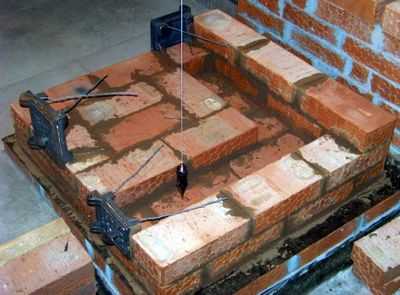

После укладки первого ряда, на него устанавливают дверцу. Она должна быть герметичной и закрываться наглухо.
2 — такой же, как и 1. При этом используют уровень и отвес, чтобы не было перекоса и ошибок.
При укладке 3 ряда стоит придерживаться схемы и не допускать отклонений. На этом этапе учитывается поддувало, а кирпичи, которые будут присоединяться к нему, стесывают с обеих сторон. Высота ряда должна равняться дверце.
4 — укладывают с левой стороны. На этом этапе важно установить дверцу для золы. Потом кладка идет по порядовке.
На 5 ряду предусматривается сужение под установку зольника.
6 — делается с огнеупорной цемянки. В области расположения колосниковой решетки скалывают кирпичи для создания эффективной отопительной печи.
Между решеткой и 6 рядом оставляют зазор в 12 мм, который засыпают чаще песком.
Следующих два ряда (8 и 9) укладывают как предыдущий. Девятый должен соответствовать уровню дверцы топки.
10 ряд состоит из огнеупорного кирпича. Он должен быть идеально ровным. Поскольку возможно установление панели для варки.

Когда работа закончена, приступают к формированию конструкции печи три кирпича на три кирпича. Если порядовка выполнена верно, конструкция надежно прослужит длительное время. Перед началом укладки учитывают, что избыточное использование шахматного кирпича может не оправдать ожидания. В маленьких печах не устанавливают керамические дымоходы.

etokirpichi.ru

Печь 2 на 3 кирпича порядовка. Строим печь из кирпича. Vip-Ochag.ru

Порядовки печи для бани: технология кладки

Для правильного функционирования печи при ее сооружении надо придерживаться порядовки – это своеобразная схема укладки кирпичей снизу доверху. Каждый ряд занимает строго определенное место в соответствии с выбранной моделью, сокращения количества рядов допускается лишь в том случае, если печь устанавливается в низком помещении.

Печная конструкция включает определенные элементы, которые встраиваются в нее герметично, то есть важно правильно рассчитать количество кирпичей. Каждый ряд подгоняется к деталям печи в соответствии со схемой.

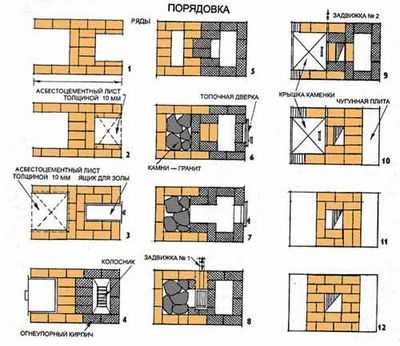

Порядовка для банной печи

Это добавит ей прочности и надежности, а также сделает более эффективной. Существует огромное количество различных схем, поэтому если работа осуществляется своими руками, то выбирать стоит самый простой чертеж.

Что включает порядовка печи

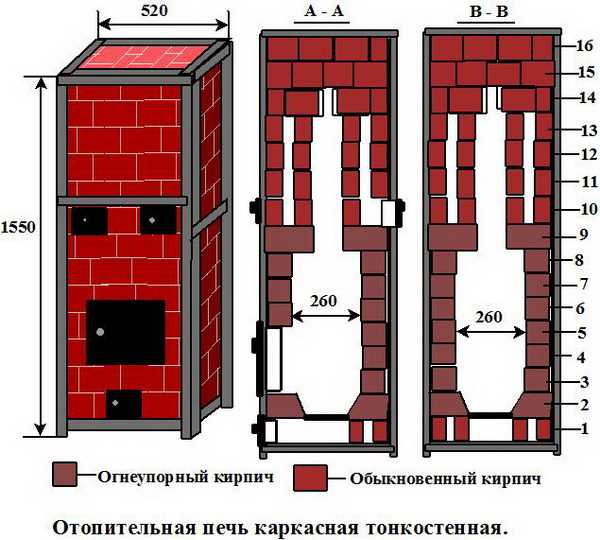

Схема печи с указанием элементов

Для самостоятельно расчета порядовки для банной печи надо взять миллиметровку, так как понадобятся не только целые кирпичи, но и половинки и даже четверти. На бумаге будет это наглядно видно (см.также статью #171;Схема печи для бани – без неё не обойтись ни при каких обстоятельствах#187; ).

Кроме подробного описания расположения кирпичей в порядовку входят и дополнительные сведения:

Расчет строительного и отделочного материала;
Расположение печных элементов с указанием размера и формы;
Схема сложных участков кладки;
Оборудование для работы;
Технология кладки;
Состав и способ приготовления раствора.

Обратите внимание! В порядовке учитывается толщина шва между рядами кирпичей. Она составляет 3-6 мм.

Выбор строительных материалов и дополнительных элементов для печи

Шамотный кирпич для строительства

Для возведения банной печи используется только шамотный или красный огнеупорный полнотелый кирпич – он хорошо аккумулирует тепло. Высчитывается он поштучно, каждая неполная деталь идет в порядовке как целая единица.

Обычный цемент для строительства печи не подходит, нужна только глина. Пригодна та, что добыта с глубины 1-1,5 метра и полностью очищена от примесей. Перед началом работ ее тщательно размачивают и размешивают специальной насадкой на дрель.

Порядовка на печь для бани включает определенное оснащение, без которого она не сможет выполнять свои функции:

Зольник;
Топка;
Колосниковая решетка;
Поддувало;
Печная заслонка;
Дверцы;
Бак для воды, если он предусмотрен схемой.

Перед началом работ кирпич замачивают на 5-10 минут – из него выходит лишний воздух, и он не трескается во время эксплуатации.

Этапы строительства печи с применением порядовки

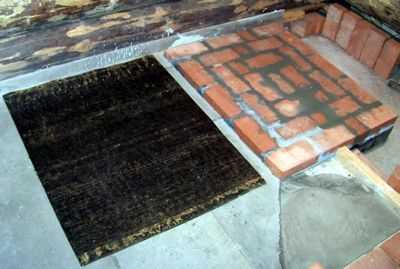

Фундамент и гидроизоляция – основа печи

Основа банной печи – это фундамент, его задача – выдержать вес конструкции, не давать трещин и усадку. Под него выкапывается яма глубиной около 50 см и заливается бетоном. Через 3 дня пора приступать к началу кирпичной кладки.

Фундамент должен выступать за пределы основания печи на 20 см, на него помещается гидроизоляция – 2 слоя рубероида. Поверх нее укладывает один сплошной ряд кирпичей. Уровнем проверяется плоскость.

Начало кладки

Порядовка банной печи начинается со сплошного ряда

2 ряд. Дверца поддувала обматывается асбестовым шнуром и вмазывается. Для закрепления применяется проволока.

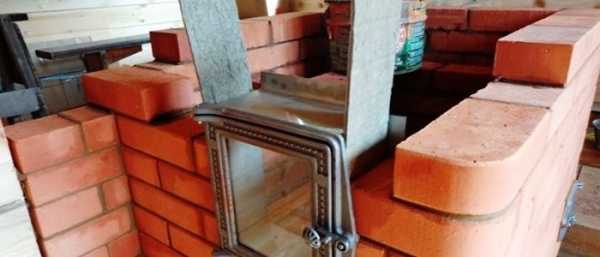

Установка дверок #8212; фото

3-4 ряд. Выкладываются согласно схеме, перекрывая высоту дверцы. Если форма кирпичей этому мешает, то они обрезаются болгаркой.

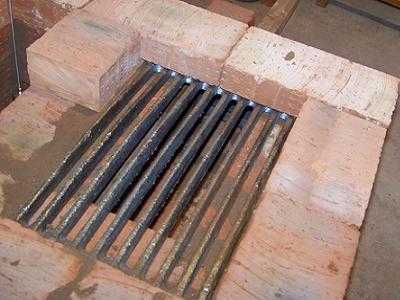

5 ряд. Закладывается колосниковая решетка. Она не должна выступать над кирпичами, для этого в них проделываются пазы.

Инструкция к порядовке говорит о том, что нельзя допускать соприкосновения решетки со стенками печи, при нагревании чугун может расшириться и разрушить кирпич. При необходимости его обрезают специальным инструментом.

6-8 ряд. Установка топочной дверцы и бака для воды, если он предусмотрен в чертеже. Опираться он должен на боковые стенки.

Перед этим он обматываются асбестовым шнуром в 2 слоя. Дверцу закрепляют в порядовке с помощью проволоки.

9 и последующие ряды перекрывают бак для горячей воды.

Далее укладывается стальная или чугунная плита, отделяющая одну зону от другой. Она должна заходить на стенки кирпича на 25 мм.

Установка чугунной плиты

Следующий этап #8212; устанавливается емкость для камней. Ее лучше купить готовую, цена зависит от размеров.

14-15 ряды выполняют из половинок кирпичей, располагают их под углом. Это основание для кладки разделительной стенки.

Далее кладка идет в соответствие порядовки печей для бани, до окончания формирования топки. После чего приступают к монтажу дымохода, примерно с 20-23 ряда.

Кладка дымохода банной печи

Печная труба находится снаружи и выступает над крышей не менее чем на полметра. Она подвергается воздействию атмосферных осадков, поэтому ее кладка должна быть очень прочной. Для нее применяют не глину, а цементный раствор.

Дымоход служит для вывода отработанных газов.

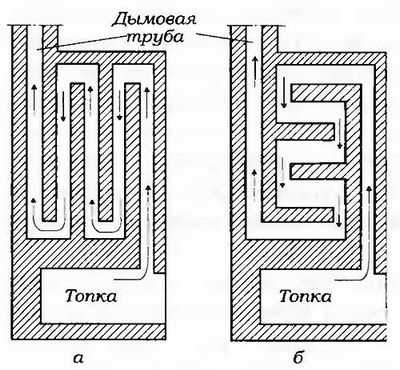

Виды каналов в дымоходах:

Однооборотная система – газ совершает один полный оборот и одно полное опускание, до того, как он покинет дымоход. Таких каналов может быть несколько и тогда они располагаются параллельно;
Многооборотная система – все части печи прогреваются, но не равномерно. Каналы располагаются вертикально или горизонтально.

Типы печного дымохода

Также предусмотрена бесканальная система – присутствует только камера. Эта конструкция несовершенна, так как идет большой нагрев верхней части.

Порядовки на печи для бани учитывают и такие детали как выдвижная заслонка на дымоход. Она двигается по горизонтали и регулирует тягу.

Порядовка составляется исходя из требований пожарной безопасности:

От воспламеняющихся предметов печь должна находиться на расстоянии 50 см в стороны и 120-125 см вверх;
Можно применять защитные экраны из металла, чтобы от искры не начался пожар;
К дымоходу должен быть свободный доступ для чистки.

Обратите внимание! Строительство печей для бани производится согласно СНиП 41-01-2003.

Вывод

Составление порядовки – процесс сложный и достаточно трудоемкий. Однако без нее невозможно соорудить печь по всем правилам.

Тут важно учитывать даже малозаметные детали, включая места срезов кирпичей, толщину швов. От этого зависит надежность конструкции.

Схемы кирпичной кладки разные для каждой отдельной модели банной печи. в них подобраны оптимальные параметры всех деталей. Видео в этой статье расскажет подробно о том, что такое порядовка и как ее применять на практике.

Источники: http://9ban.ru/oborudovanye/pyech/479-poryadovki-pechi-dlya-bani

Комментариев пока нет!

vip-ochag.ru

Кладка кухонной плиты с отопительным щитком 3,5х3 кирпича за 9 тысяч рублей. — Блог Агронавта

www.osnovaremonta.ru

При необходимости высоту печи можно увеличить путем повторной кладки 14-15 рядов. Кроме большой кухонной плиты печь имеет два режима работы летней и зимней топки, которые регулируються задвижкой на 7 ряду.

Порядовая кладка кухонной плиты с отопительным щитком 3,5х3 кирпича

Печка очень простая в исполнении по этому подробно описывать кладку нет необходимости, тем более все визуально представлена на фото и видео. Эту порядовку я переработал в 2015 году с более грамотным расположением элементов печи, но всетаки рекомендую в этой печи футеровать топливник и устанавливать топочную дверцу на короб из нержавейки с использованием теплоизолятора например базальтового картона.

www.osnovaremonta.ru

На кладку печи вам понадобяться материалы:

кирпич керамический-290 шт;
дверка топочная 250х180 мм-1 шт;
колоссниковая решетка 240х250 мм-1 шт;
дверка поддувальная 130х130 мм-1шт;
задвижка 130х130 мм-3 шт;
плита чугунная 720х290 мм-1 шт;

www.osnovaremonta.ru

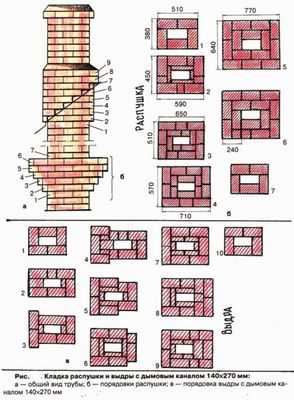

О том как вести кладку трубы и распушки смотрите в этой статье или смотрите видео на моем канале в ю туб и в нашей группе в контакте.

blog.agronavtika.ru

Каминопечь 3х3,5 кирпича. | osnovaremonta.ru

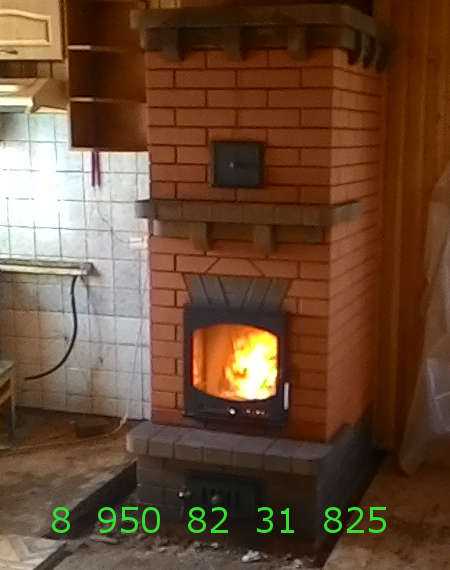

Приветствую коллег по цеху и просто начинающих печников. На дворе 2015 год цены на комплектацию печей материалами поднялась в регионах на 30-40%, достаток заказчиков при этом не вырос не на грамм. При этом амбиции заказчиков не только не стали ниже но и несколько возросли. В первую очередь при обсуждении проекта все хотят печь из хорошего кирпича с дорогой фурнитурой, что бы печь была если не лучшей в республике то как минимум лучшей в садовом товариществе. Про основные функции печи-теплоемкость, надежность, эффективность и скорость прогрева печи речи даже не идет, при общении с профессиональным печником все эти моменты подразумеваются сами собой на основе гарантии по договору подряда. При этом заказчик чаще всего не готов тратить на постройку печи денег больше чем он рассчитывал. Все это приводит начинающих печников в тупик, поскольку красивых теплых и недорогих печей они предложить не могут. В этой статье я подробно опишу печь которая соответствует всем нашим требованиям, недорогая смета обеспечивается в первую очередь маленьким размером печи 3х3,5 что составляет примерно 440 облицовочных кирпичей и 180 огнеупорных. При этом в печь можно установить каминную дверцу размером до 400х400 мм которая делает внешний вид небольшой печи более чем солидным. Эта же дверца обеспечивает быстрый нагрев помещения за счет лучевой энергии которая начинает обогревать комнату с первых минут топки. Для того что бы печь выглядела дороже и больше в печи используются две каминные полки и резная перекрыша. Надежность печи, высокая теплоемкость и равномерный прогрев обеспечивает полностью двухконтурная конструкция с футеровкой всех дымовых каналов вплоть до выхода в трубу.

www.osnovaremonta.ru

Сразу хочу отметить, что внутренняя конструкция печи была доработана мной на основе печи показанной А.Ищенко и Е. Колчиным на семинаре 2014 года. Не буду вдаваться в подробности изменений но опытный печник при просмотре порядовок сразу заметит общие моменты в строении печи. Таких печей я построил пока 4 штуки из разного кирпича все протестировал после полной просушки. Итоги испытаний полностью удовлетворили мои требования к теплоемким печам, в среднем при общении с заказчиками я рекомендую их для обогрева помещений зимой при температуре минус 20 градусов ло 30 метров и до 38 при дачном варианте топки до сильных холодов. Прогрев массива печи достаточно равномерный с перепадами нижнего яруса не более 4 градусов и температурой верхнего яруса на 5-7 градусов меньше нижнего. Если необходим быстрый прогрев промерзшего помещения рекомендую провести малую топку 40-45 минут 6-8 кг дров после чего открыть топочную дверцу и нижнюю прочистную. Это позволит во первых прогнав холодный воздух через нагретые дымовые каналы и топку в режиме «калорифера» очень быстро нагреть помещение, во вторых избежать резкого теплового удара на саму печь который обычно происходит на холодных дачах при топке печи пока все не согреться или не разрушится печь. После этого протопить печь еще раз в боевом режиме который для этой печи согласно ГОСТ 2127-47 составляет 65-90 минут с объемом дров 9-12 кг. После такой топки печь будет держать комфортную температуру 10-20 часов с возможностью приготовления пищи как в самой топке каминопечи так и во втором ярусе печи при открытии верхней прочистной дверцы, за которой находиться под из огнеупорного кирпича с температурой 200-350 градусов. Если вам лень или у вас просто нет времени для изучения этой статьи и порядовок вы можете посмотреть ролик с описанием кладки этой печи из б/у бутового кирпича ниже, но если вы примите решения самостоятельно заняться кладкой этой печи изучение порядовок и сметы материалов явяется обязательным.

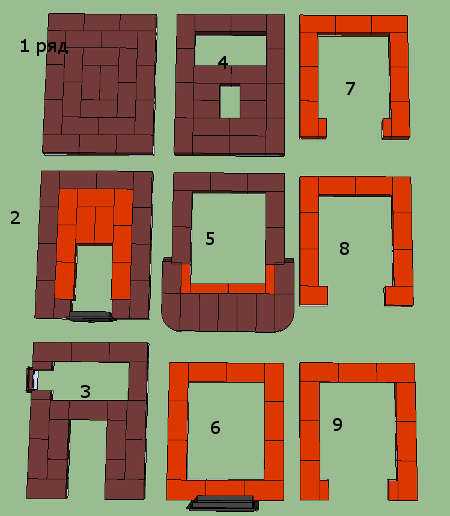

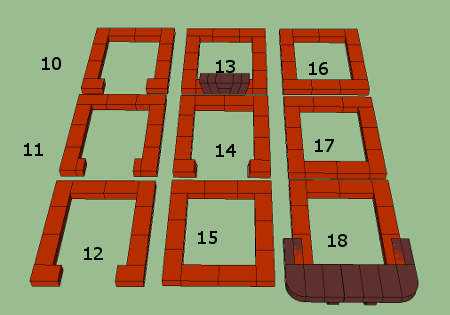

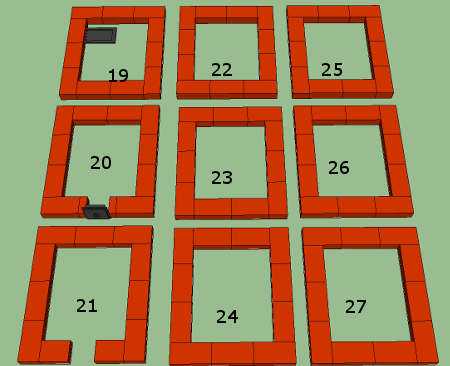

Порядовое описание кладки каминопечи 3х3,5 кирпича.

Помните что при кладке печи толщина шва должна быть 5-8 мм для глиняного раствора и 2-3 мм для шамотного.

www.osnovaremonta.ru

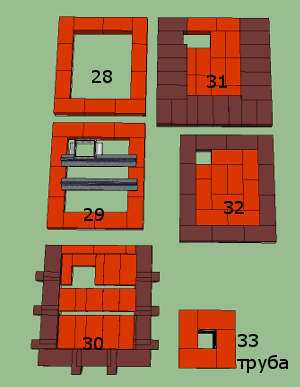

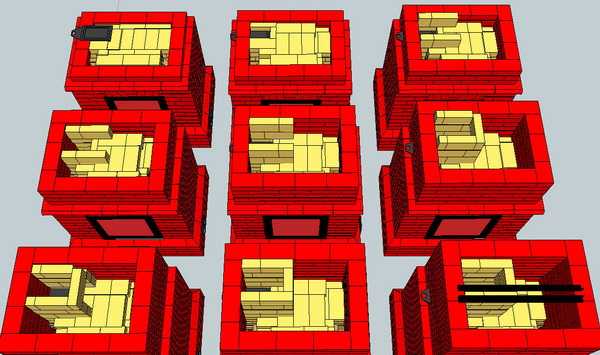

Порядовку этой печи я делал в программе скейтчап, если у вас возникнут воросы по этой порядовки спрашивайте внизу под статьей в комментариях, я почти ежедневно стараюсь на них отвечать.

Смета по кирпичу и фурнитуре для мини каминопечи 3х3,5 кирпича

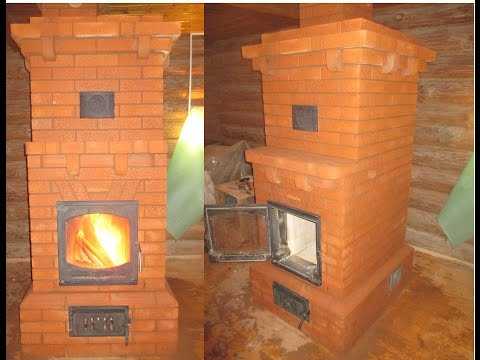

Для печи которую вы видите на фото в начале этой статьи у меня ушло:

-Кирпич Кирово-Чепецкий печной полнотелый облицовочный красный-320 шт;

-кирпич Кирово-Чепецкий печной полнотелый облицовочный шоколад-98 шт;

-кирпич огнеупорный «ШБ-5»-90 шт;

-кирпич огнеупорный «ШБ-6″(лещадка)-80 шт;

-плита огнеупорная «ШБ-96»-1 шт;

-вата коалиновая(МКРВ)-5 кг;

-кирпич бутовый строительный м-75 -100 шт;

-дверка печная Лион (ДП 440-1Б)-1 шт;

-дверка поддувальная уплотненная крашенная ДПУ-3А(ЛитКом)-1шт;

-дверка прочистная ДПр-4(ЛитКом)-3шт;

-задвижка ЗВ-3(ЛитКом)-2шт;

-решетка колосниковая бытовая РД-5(ЛитКОм)-1шт;

-нержавейка пищевая 0,8 мм-1 м кв.;

-уголок 50мм-1,8 м;

-мерттель 28-50 кг.

Как всегда в конце статьи напоминаю, что на все интересующие вас вопросы я отвечаю в комментариях и в нашей группе «ВК» https://vk.com/club56222296 . Удачной кладки!

www.osnovaremonta.ru

Печь 3 на 3 5 кирпича порядовка. Особенности печей из кирпича. Vip-Ochag.ru

Порядовка каминопечи

При сооружении такого устройства, как каминопечь, порядовка является одним из важных моментов.

Дача для любого человека #8212; это любимое место отдыха. Выращивание урожая уже и для опытных дачников не является приоритетным занятием. В наше время дачу ассоциируют с местом приятного отдыха. На дачи приезжают как в летнее, так и в зимнее время. Поэтому, конечно же, кроме обогрева дома, потребуется еще и поддерживание тепла в нем.

Для этого необходимо выполнить постройку каминопечи для дачи собственными усилиями. Необходимо помнить, что постройка печей считается работой не из простых, но если действовать по правилам, то все, несомненно, получится, хоть это обычная, хоть угловая каминопечь.

Список требуемых инструментов и материалов: акриловая краска, строительный уровень, базальтовая вата, кирпич М-250, строительный скотч, облицовочный кирпич, песок, цемент, гравий, печная смесь, кладочная сетка, арматурный пруток, асбестовая труба 1 мм.

Принцип работы печи и место для ее размещения

Каминопечь, своими руками сделанная, является сооружением, совмещающим в себе элементы, которые присутствуют в хлебной печке. Оно может отлично сберегать тепло. Камин подразумевает открытую топку, позволяющую очень быстро прогреть дом. Если в конструкцию такой печи добавить небольшую плиту, то вполне можно готовить в ней еду.Особенность конструкции такой печи — наличие 2 дымоходов и 2 топок. Исходя из этого можно по отдельности топить печь и камин .

В такой каминопечи у дымовых каналов будет очень много дымооборотов. При их помощи тепло в печи долго будет сохраняться. Еще будет меньше расходоваться топливо. Соответственно, затраты на него уменьшатся.Можно применять для обогрева различное топливо. Это может быть каменный уголь, торф, дрова и т.д.

При поиске места для каминопечи необходимо помнить, что это основательная постройка. Лучше о ней думать перед возведением самой дачи, потому что это даст возможность найти место для основания каминопечи без переделок.

Но можно встроить очаг в доме. Но в данных целях нужно будет частично разобрать крышу и пол.

Выполнение фундамента под каминопечь из кирпича

На полу делают мерку 110*110 см. Эти размеры достаточно больше обычной печки, что оправдано дополнительным окошком. Все мерки нужно выполнять ровно, поскольку работа будет очень тонкая.Глубина ямы делается 35 см. Дно нужно выровнять с помощью песчаной подушки (5 см), а стены #8212; с помощью лопаты до ровного состояния. Дно со стенами для печи нужно прокладывать рубероидом в целях защиты железобетонного фундамента печи, а швы аккуратно оплавлять горелкой.

Далее переходим к арматуре. Сначала изгибают 5 прутьев арматуры в прямоугольники, имеющие ребра 100 и 20 см. Их концы сваривают между собой. Их нужно размещать в 20 см друг от друга. Их соединяют по внутренней области через углы. Затем на каркас натягивают прутья на расстоянии 20 см друг от друга. Должны образоваться скелеты-тоннели, которые нужно устанавливать в яму. Затем можно переходить к заливке раствора. Данная работа будет окончена, не доходя до пола 5 см. В каминопечи основание не должно доходить до пола. Должны оставаться воздушные прослойки. Необходимо дождаться полного высыхания дней 25, затем продолжать работу.

Порядовка каминопечи

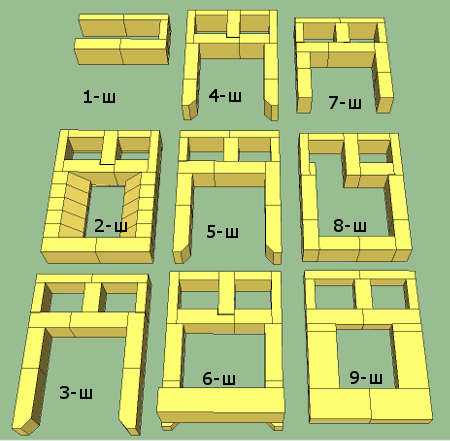

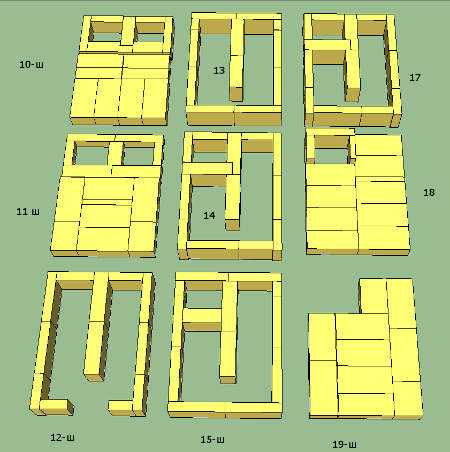

Порядовая укладка кирпича для создания каминопечи

1-й ряд нужно выложить своими руками без раствора. Промежутки между кирпичами делаются 5 мм. После выкладки 1 ряда каминопечи необходимо проверить правилом ровность стенок и замерить диагонали прямоугольника. Если они будут равными, то углы прямые.

2-й ряд кладут на раствор из глины и песка с перевязкой швов. С 3-го будет начинаться кладка топки каминопечи своими руками. 9-й ряд: топочное окошко перекрывают напуском. Можно кирпичи, которые перекрывают окошко, сделать полукругом. Тогда получится арка.

13-й ряд: топку нужно своими руками перекрыть клинчатым перекрытием. Пока сверху не монтированы кирпичи, которые зажимают тройки перекрытия, данное устройство не станет держаться. По этой причине перед кладкой 13 ряда каминопечи своими руками необходимо сделать щит из дерева (размер 46*35), укрепить его в топочном отверстии при помощи подпорок из дерева на уровне верхнего края 12 ряда и кладку перекрытия делать по щиту.

После завершения порядовки можно оставить этот щит. Он перегорит после первой топки. Но перекрытие будет держаться благодаря жесткой заделке верхними рядами кладки. Вместе с кладкой перекрытия на ряду №13 начинают выдвигать полку камина вперед. Выдвигают ее на 50 мм. На следующем ярусе ее выдвигают еще на 70 мм. Кирпичи, которые своими руками положены на перекрытие, увеличивают его прочность благодаря перевязке швов.

15 ярус: размеры печи уменьшаются до 3,5*2 кирпичей. Подверток выкладывают своими руками между 2-м и 3-м дымооборотами. Монтируют прочистную дверку с обязательной асбестовой прокладкой и закрепляют в кладке проволоками из стали. Порядовка 17-го ряда: подверток и прочистную дверцу перекрывают напуском. 18-й и 29-й ярусы: повторяется порядовка 17-го ряда с перевязкой швов. Перегородки нужно перевязывать с кладкой корпуса каминопечи проволоками из стали после каждых 5-7 ярусов.

Порядовка 31-го ряда: убирают перегородку между 1-м и 2-м дымооборотами. Формируют перевал. 33-й ярус: все каналы, кроме 3-го, нужно перекрыть напуском. Еще на этом ряду в выточенные пазы через асбестовые прокладки монтируют заслонку. 34-й и 35-й ряды #8212; окончание перекрытия.

Теперь вам известно о возведении камино печи своими руками. Подробно было описано, как для нее выполняется основание. Также было достаточно подробно описано то, как выполняется сама порядовка печи. Работа непростая. Однако выполненная печь своими руками будет долго радовать своей функциональностью, долговечностью.

Источники: http://sdelaypechi.ru/vidy/kaminopech-poryadovka.html

Комментариев пока нет!

vip-ochag.ru

Отопительно-варочная печь 2х3 кирпича

В коллекции моих проектов имеется печь "Простушка" размером всего 2х3 кирпича. Печь эта отопительная и предназначена только для обогрева помещения. Мне неоднократно поступали вопросы, как в печь такого же размера приспособить варочную плиту.

Что-то похожее я нашел среди отопительно-варочных печей Кузнецова, а именно ОВИК-12. Однако эта печь не имела футеровки топливной камеры шамотным кирпичом и показалась мне не очень надежной. Можно было бы сделать у печи шамотный пояс, выполнив из огнеупорного кирпича ряды с 5-го по 11-й, однако я решил сделать проект более дешевым и выполнить кладку керамическим кирпичом в этих рядах в четверть кирпича, а в освободившееся пространство поместить шамотное ядро печи.

В результате получилась печь, имеющая варочную плиту с одной конфоркой. Варочная камера печи снабжена дверкой со стеклом. Это позволяем использовать варочную камеру как духовой шкаф, сохраняя длительное время в ней высокую температуру при закрытой дверке. Если же в начале топочного процесса оставить эту дверку открытой, помещение будет прогреваться значительно быстрее за счет тепла исходящего от варочной поверхности.

Печь имеет «летний» ход, что дает возможность готовить на плите и в камере в теплое время года. Кроме этого обеспечивается легкая растопка печи после ее длительного неиспользования.

С 21 по 27 идут попарно повторяющиеся ряды печи. Что это означает? Если добавить два аналогичных ряда к печи в этом месте – это позволит увеличить ее высоту на 14 см. Если убрать 2 ряда, печь станет ниже на 14 см. При этом раскладку кирпичей в рядах менять не придется. То есть, конструкция печи позволяет использовать ее в помещениях с разной высотой потолка.

Наращивать печь вверх более чем на 2 ряда не рекомендуется. Увеличенный верхний колпак при этом может настолько остудить отходящие из печи газы, что может начаться образование конденсата. Уменьшить размер печи можно и на 4 ряда. При этом, конечно, теплоотдача печи уменьшится, но зато печь впишется в размеры Вашего помещения.

Печь имеет размеры в основании 510х770 мм. Высота ее составляет 2 м 10 см.

Теплоотдача не менее 2700 Вт при двухразовой топке. Площадь отапливаемого помещения до 20 м2.

Если Вы хотите иметь более подробные сведения об этой печи, посмотрите представленный здесь обучающий видеоролик.

Основная информация по этой печи с подробным описанием каждого ряда находится в проекте.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект.

Источник	Формат файла	Скачать
Я.Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)

При наличии не работающих ссылок просьба сообщить об этом в комментариях.
