Фонтан - это рукотворное художественно-техническое сооружение, разбрызгивающее воду вверх и в стороны для эстетического и телесного наслаждения. Как правило, фонтан имеет гидроизолированный бассейн с водой, расположенный открыто (классический фонтан) или скрыто ("сухой", или, иначе, тротуарный, пешеходный, плоскостный, подземный и т.п. - как его только не называют...), один или более насосов, всасывающий фильтр, трубы, форсунки, фильтры тонкой очистки воды от пыли и микроорганизмов, систему освещения. Работа фонтана заключается в том, что вода, находящаяся в бассейне, приводится в движение - разгоняется насосом и под давлением подаётся на форсунки, образуя струи различных форм, размеров и направлений, а затем падает обратно в бассейн, и процесс повторяется. Вода в струях разбрызгивается и частично испаряется, увлажняя и охлаждая окружающий воздух, что создаёт всеобщую приятность в жаркий летний день. Для восполнения потери воды в работающем фонтане требуется постоянная или периодическая его подпитка свежей водой из водопровода или скважины. Это можно делать вручную, глядя на метку оптимального уровня и периодически включая и вовремя выключая подпитку, или поставить датчик уровня и электромагнитный клапан, которые эту процедуру будут делать сами. А вот чтобы всеобщая приятность не была омрачена, вода в фонтане должна быть чистой. Для того, чтобы вода в струях и в бассейне была всегда свежей и чистой, необходимо две вещи: а) в дневное время фонтан должен работать постоянно - чтобы, невзирая на солнечный свет, при таком круговороте воды водоросли не успевали размножаться, и б) вода должна очищаться... Для очистки фонтанной воды необходимо установить как минимум три заставы на пути супостата:
Для освещения фонтана сейчас применяют светодиодные светильники. Мы конструируем и производим светильники для фонтанов в широком ассортименте, для различных применений.
Напряжение питания всех приборов в бассейне фонтана - не более 12 вольт!!!!ВНИМАНИЕ! В городских (общественных) фонтанах допускается применение исключительно “сухих” насосов, установленных в специально оборудованном помещении и не имеющих контакта электрической части с водой. Применение погружных насосов с напряжением питания 220/380 В в общественных фонтанах уносит жизни людей! Используйте безопасное оборудование - и тогда фонтаны в вашем городе всегда будут источником радости! Мы сделаем для Вас оригинальный проект, строительные чертежи, выполним все технические расчёты (гидравлика, электрика), изготовим, скомплектуем и поставим всё оборудование, закладные и аксессуары, и вместе с вами порадуемся результату. -з а к а з ы Мы проектируем и строим городские фонтаны любого уровня сложности, разрабатываем, производим, поставляем, монтируем специальное оборудование и программное обеспечение для фонтанов, разрешаем все технические проблемы, связанные с фонтанами. Помогаем строительным фирмам, получившим заказы на фонтаны, избежать ошибок и выполнить их хорошо. Созданный фонтан мы НЕ БРОСАЕМ на произвол судьбы, а СОПРОВОЖДАЕМ ВСЮ ЕГО ЖИЗНЬ
© ·TRIAK·2002-2016· webmaster
|
triak.narod.ru
Фонтаны Петергофа. Движущая сила работы фонтанов
На южном побережье Финского залива, всего в 29 км от Санкт-Петербурга находится удивительный город – Петергоф. Он возник в начале ХVIII века как летняя парадная резиденция Петра I. Петергоф завоевал мировую славу красотой дворцов, парков, а главное фонтанов. В Петергофе очень хорошо и приятно. Под сводами тенистых аллей веет прохладой. А фонтаны там очень красивые. В некоторых из них вода вырывается стремительно густым напором. В других – тоненькими струйками переплетается между собой. Самый знаменитый фонтан – «Самсон, раздирающий пасть льва». Из пасти побежденного льва вырывается двадцатиметровый водяной столб. Фонтан, у которого очень мощная струя – «Менажерный». Фонтан, который поворачивается под действием воды – «Солнце». Очень красивые фонтаны «Римские» и «Пирамида». А самые веселые фонтаны, собирающие много народу – это фонтаны-шутихи. На одном из них надо искать волшебный камешек. Наступишь на один из них – польется вода. Другой фонтан-шутиха «Скамейка». Сядешь на скамейку, и на тебя польется вода.
Гуляя по парку Петергофа и любуясь фонтанами, у меня возник вопрос: Какая сила заставляет работать эти фонтаны? Как люди смогли создать это удивительное чудо?
Чтобы ответить на эти вопросы, я решила провести исследование, целью которого:
1. Разобраться, как работают фонтаны;
2. Сделать модель петергофского фонтана.
3. Сформировать простейший путеводитель для тех, кто никогда не был в Петергофе.
Для достижения поставленной цели необходимо решить задачи:
1. Познакомиться с давлением как движущей силой работы фонтанов:
Понять, что такое давление;
Рассмотреть историю исследования давления;
Провести опыты, доказывающие существование давления;
Определить, в каких случаях и как человек может создавать давление и противостоять высокому или низкому давлению.
2. Рассмотреть систему снабжения фонтанов водой в Петергофе и сделать реконструкцию карты петергофского водовода;
Теоретическая часть
История фонтанов
История появления фонтанов
Настоящие фонтаны появились примерно 2 тысячи лет назад.
Древние греки думали, что чудесное создание природы – родники, дарят людям добрые волшебницы – нимфы. Живительные струйки направляли по желобам в бассейны, выложенные мозаикой, строили беседки и гроты – мраморные пещеры, около которых так хорошо отдыхалось.
В Древнем Риме, где умели строить длинные мощные водопроводы, нимфеи стали сооружать вдали от источников искусственно. Появилась первая и самая древняя разновидность фонтана – струя, свободно падающая из отверстия в стене или колонне на зеркальную гладь бассейна.
Семь столетий люди строили фонтаны по принципу сообщающихся сосудов. Но устройства, работающие по принципу сообщающихся сосудов, постепенно стали отходить в прошлое. С 17 века фонтаны стали приводить в действие с помощью насосов. Сначала это были простые механические насосы, потом качать воду их заставляли паровые установки, и, наконец, появились электрические насосы.
Геронов фонтан
Обычная форма фонтана приписывается древнему механику Герону. Геронов фонтан состоит из трех сосудов: верхнего открытого А, и двух шарообразных В и С, герметически замкнутых. Сосуды соединены тремя трубками, расположение которых показано на рисунке. Когда есть в А немного воды, шар В наполнен водой, а шар С – воздухом, фонтан начинает действовать: вода переливается по трубке из А в С, вытесняя оттуда воздух в шар В; под давлением поступающего воздуха вода из В устремляется по трубке вверх и бьёт фонтаном над сосудом А.
Когда же шар В опорожнится, фонтан перестанет бить. Такова старинная форма геронова фонтана.
Уже в наше время один школьный учитель из Италии упростил устройство геронова фонтана и придумал такие видоизменения его, которые каждый может устроить при помощи простейших средств. Вместо шаров он использовал аптечные склянки; вместо стеклянных или металлических трубок взял резиновые. Верхний сосуд не надо продырявливать: можно просто ввести в него концы трубок.
В таком видоизменении прибор гораздо удобнее к употреблению: когда вся вода из банки В перельется через сосуд А в банку С, можно просто переставить банки В и С, и фонтан вновь действует; не надо забывать, разумеется, пересадить также наконечник на другую трубку.
Другое удобство видоизмененного фонтана состоит в том, что он дает возможность произвольно изменять расположение сосудов и изучать, как влияет расстояние уровней сосудов на высоту струи.
История фонтанов Петергофа
В первой четверти 18 века как летняя царская парадная резиденция возник Петергоф. Мировую славу Петергоф завоевал красотой дворцов, парков, а главное фонтанов и каскадов.
Загородная царская парадная резиденция, богата украшенная фонтанами, каскадами и дворцами, была задумана Петром I после Полтавской битвы. Место для строительства резиденции было выбрано рядом с маленькой усадьбой на южном берегу Финского залива, впоследствии названной старым Петергофом. В одном из документов петровского времени говорится: «26 мая 1710 года царское величество изволило рассмотреть место сада и назначить дело плотины, грота и фонтанов петергофскому строению»
За прототип петергофского парка был взят Версаль – летняя резиденция Людовика XIV, в котором ПетрI побывал в 1717 году. Однако, Петергоф превосходит Версаль по пышности и богатству оформления, по оригинальности технических идей.
Петергоф называют столицей фонтанов. Он отличается не только красотой, но и уникальностью системы подачи воды. Вода в фонтаны поступает самотеком, благодаря понижению местности к морю.
Система снабжения фонтанов водой в Петергофе
Система снабжения фонтанов водой в Петергофе уникальна. В 20 км от города находятся Ропшинские высоты, поднимающиеся над уровнем моря на 100 метров. На их северных склонах бьет много родников, которые используются для заполнения искусственных прудов - водохранилищ. Богаты родниками деревни Забродье, Глядино, Хибино.
Путь воды к фонтанам начинается от множества мелких источников, питающих несколько крупных ручьев, стекающих с Ижорской возвышенности. Глядинский и Хабанский ручьи образуют Фабричную речку, от которой тянется Старо-Петергофский канал; Леволовский и Святой ручьи сливаются в Ново-Петергофский, который, в свою очередь, отдает воду Старо-Петергофскому каналу. Вблизи деревни Низино устроен Шинкарский шлюз со сбросом воды в речку Стрельну. От этого шлюза вода идет по каналу, который в этой части называется Петергофским и заканчивается Самсоновским бассейном. Здесь происходит разветвление системы на три части. От Петергофского канала через пруды и протоки вода направляется в Английский пруд, а из него – в Верхнесадский канал. От Самсоновского водоема по Ольгинскому водоему она течет к Верхнему саду и Нижнему парку. Собранная в прудах-резервуарах на верхней террасе вода по подземным трубам устремляется к четырем группам фонтанов и каскадов Нижнего парка. [6. 222]
Первый канал (Старо-Петергофский) длиной в 24 км, шириной более шести и глубиной более двух метров был прорыт по проекту талантливого русского инженера-гидравлика Василия Туволкова в 1721 году, устроен водовод, сделаны шлюзы и сооружена самая оригинальная в мире система питания фонтанов без использования насосов, действующая по принципу сообщающихся сосудов.
Одновременно с устройством главного канала Туволков решил использовать воду нынешнего Английского пруда, где создал огромное водохранилище. Он проложил от Английского пруда Верхнесадский канал (позднее канал Гольца) и наполнил водой Квадратные пруды.
Летом 1721 года состоялся пробный пуск воды на большом каскаде и заработал один фонтан. Первый большой праздник в новой загородной резиденции состоялся 15 августа 1723 года в ознаменовании ее официального открытия, хотя еще не все намеченные работы были завершены. ПетрI лично показывал «господам чужестранным министрам» свой приморский рай. По свидетельству очевидцев, «особенно хороши были фонтаны, изобилующие водой».
Фонтанное строительство в 1730-1740 годах сказалось и на водоводной системе. Для снабжения водой каскада Драконов и всех водометов восточной части Нижнего парка на верхней террасе вырыли красный пруд, а для фонтанов Верхнего сада и «Самсона проложили от Бабигонского пруда (ныне в Луговом парке) три деревянные трубы. Быстро выходившие из строя деревянные трубы в 1755-1769 годах заменили чугунными.
В 1825-1854 годах от Ропшинских высот был проложен еще один канал протяженностью более пяти километров, устроено девять прудов-водохранилищ. Главная роль принадлежит инженеру МПилсудскому, 33 года руководившему «фонтанными работами»
Три столетия фонтанная система Петергофа совершенствовалась, но принцип ее действия остался тот же. Сейчас общая длина каналов водовода превысила 50 км. 18 прудов, вмещающих около полутора миллионов кубометров воды, обеспечивают действие 173 фонтана и 4 каскада. Для регулирования поступающей с Ропшинских высот воды построено 22 шлюза (из них 6 двойных). Общая площадь специально вырытых прудов – хранилищ, превышает 70 га.
В годы Великой Отечественной войны фонтанный водовод получил тяжелейшие повреждения. Восстановленный водовод обеспечивает ежедневное девятичасовое бесперебойное действие каскадов и фонтанов даже в засушливые годы. [6. 215]
Давление как движущая сила работы фонтанов
Что такое давление
Известно, что человек с тяжелой ношей глубже проваливается в снег, чем человек без ноши, а на лыжах – так и вовсе не проваливается. Если на влажный песок поставить столик и нагрузить его гирей, ножки стола буквально утонут в песке. А вот перевернутый столик, даже с грузом, в песок почти не вдавливается.
С давлением человек сталкивается постоянно. Когда мы рисуем, кончик карандаша давит на бумагу, книга лежит на столе и давит на стол, дом, в котором мы живем, оказывает давление на землю, даже, когда мы ходим, оказываем давление на землю.
Что такое давление?
Обратимся к справочной литературе. В детской энциклопедии мы можем прочитать:
«Давление – это сила, приложенная к единице площади».
Поэтому, вес человека, распределенный на площадь его подошв, - это давление. Сила, с которой нажимает наперсток, приложенная к площади кончика иглы, - это давление.
Значит, основными характеристиками давления являются сила и площадь, на которую эта сила действует. Чем больше площадь опоры, тем меньше давление. И, наоборот, с уменьшением площади опоры при неизменной силе давление возрастает. Поэтому, в зависимости от того, чтобы грунт мог выдержать давление возводимого здания, увеличивают площадь нижней части фундамента.
Давление можно увеличивать, уменьшая площадь соприкосновения. Так, например, остро оттачивают лезвие режущих и острие колющих инструментов (ножей, ножниц, резцов, пил, игл), и тогда при помощи малой силы создается нешуточное давление.
И наоборот, если увеличить площадь опоры, то давление уменьшится. Тяжелые машины (танк, гусеничный трактор), имея большую площадь опоры, запросто преодолевают болота.
Понятие давления жидкости
В основе работы фонтанов лежит принцип действия сообщающихся сосудов.
Сообщающиеся сосуды это сосуды, имеющие между собой сообщение. В жизни они встречаются довольно часто: чайники, кофейники и т. д. Свободные поверхности покоящейся жидкости в сообщающихся сосудах любой формы находятся на одном уровне. Вода, налитая в лейку или чайник, заполняет носик этих сосудов, и их расширенную часть до одинаковой высоты. Это происходит потому, что одинаковые столбы одинаковой жидкости производят одинаковое давление. Если жидкость в сообщающихся сосудах находится на разных уровнях (этого можно достичь, если поставить между сообщающимися сосудами перегородку или зажим и долить жидкость в один из сосудов), то создается так называемый напор жидкости. Напор – это давление, которое производит вес столба жидкости высотой, равной разности уровней. Под действием этого давления жидкость, если убрать зажим или перегородку, будет перетекать в тот сосуд, где ее уровень ниже, до тех пор, пока, уровни не сравняются.
Естественным напором обладает вода, падающая с высоты, например, в горных речках. Другой пример, плотина. Чем она выше, тем больше будет напор воды, поднятой плотиной.
Даже небольшим количеством воды можно создать очень большое давление. В 1648 году это очень убедительно продемонстрировал Паскаль. Он вставил в закрытую бочку, наполненную водой, узкую трубку и, поднявшись на балкон второго этажа дома, вылил в эту трубку всего кружку воды. Из-за малой толщины трубки вода в ней поднялась до большой высоты, давление в бочке увеличилось настолько, что крепления бочки не выдержали и она треснула.
Понятие давления воздуха
Что представляет собой атмосферное давление? Так как воздух имеет массу и вес, он оказывает давление на соприкасающуюся с ним поверхность. Подсчитано, что столб воздуха высотой от уровня моря до верхней границы атмосферы давит на площадку в один квадратный сантиметр с такой же силой, как гиря в 1кг33г. Сила, с которой воздух давит на земную поверхность, на все имеющиеся на ней предметы, называется атмосферным давлением. Человек не чувствует этого давления, так как оно уравновешивается внутренним давлением воздуха, находящимся в его теле.
Атмосферное давление убывает при подъеме на высокие горы, растет при опускании в шахты, и поэтому его обычно измеряют на определенном уровне – на уровне моря. Здесь на 1см. кв поверхности давит сила тяжести около 1 кгс Отсюда пошло обозначение: техническая атмосфера – это 1кгс/см. кв.
А если спуститься под воду? Там давление возрастает. Ведь плотность воды в тысячу раз больше плотности воздуха. На каждые 10м глубины давление возрастает приблизительно на одну атмосферу и на глубине 10км уже достигает примерно 1000атм. В толще Земли давление возрастает еще сильнее. В центре Земли оно достигает несколько миллионов атмосфер.
Опыты, доказывающие существование давления
В мае 1654 года Отто фон Герике – немецкий физик, желая убедить всех в существовании атмосферного давления, произвел знаменитый опыт с магдебурскими полушариями. Для эксперимента были подготовлены два металлических полушария, одно из которых имело трубку для откачивания воздуха. Полушария сложили вместе, между ними поместили уплотнительное кожаное кольцо, пропитанное расплавленным воском. Затем с помощью насоса откачали воздух из полости, образовавшейся между полушариями. Полушария были снабжены прочными железными кольцами, в каждое из которых впрягли по восьмерке лошадей. По команде упряжки попытались рвануться вперед и разорвать соединенные полушария, но ничего не вышло. Когда же в полость впустили воздух, полушария распались сами собой, безо всякого внешнего усилия.
Какая же сила сжимала «магдебурские полушария»? Этой силой было давление атмосферного воздуха. Чем больше воздуха выкачивали из полого шара, тем сильнее снаружи сжимались полушария. Оставаясь постоянным, атмосферное давление тем больше превышало давление внутри шара, чем меньше там оставалось воздуха. Проникнуть же внутрь шара воздуху мешало пропитанное воском кожаное кольцо. Опыты с магдебурскими полушариями позволили доказать, что существует давление воздуха и вакуум (пространство без воздуха).
Любопытно, что магдебурские полушария имеются у каждого человека: головки в бедренных костей удерживаются в тазовом суставе атмосферным давлением.
Приборы для измерения давления
Первый прибор для измерения атмосферного давления – барометр - придумал итальянский физик Э. Торричелли. Он наполнил ртутью стеклянную трубку, длиной около метра, запаянную с одного конца, а затем открытый конец трубки опустил в стакан с ртутью. Часть ртути из трубки вылилась, и верхний ее конец остался пустым, без воздуха. На поверхность ртути в стакане действует атмосферное давление. Оно передается к открытому нижнему концу трубки и не дает оставшейся в ней ртути вылиться. Если на трубку нанести деления через каждый миллиметр, то по высоте столбика ртути в трубке можно определить, какое сейчас атмосферное давление. С тех пор атмосферное давление измеряют в миллиметрах ртутного столба.
Ртутный барометр, изобретенный учеником Галилея Э. Торричелли, обладает большой точностью, но имеет ряд существенных недостатков: во-первых, в нем используется жидкая ртуть, пары которой вредны для организма человека; во-вторых, барометр изготовлен из стекла, а значит, непрочен, и, в третьих, этот барометр слишком громоздок и неудобен в работе. Поэтому на практике для измерения давления используют металлический барометр, называемый анероидом (безжидкостным).
Для измерения давлений больше или меньше атмосферного служат манометры. Манометры бывают жидкостные и металлические. Действие одного жидкостного манометра основано на свойстве сообщающихся сосудов и законе Паскаля. Такой манометр состоит из U – образной трубки, в которую наливают какую-либо жидкость. Жидкость устанавливается в обоих коленах на одном и том же уровне, так как на ее поверхность действует только атмосферное давление.
Способы создания давления в технике. Насосыр3>Еще с древней цивилизации были известны всасывающие насосы. С их помощью можно было поднять воду на значительную высоту. Вода удивительно послушно следовала за поршнем такого насоса.
Древние философы задумывались о причинах этого и пришли к такому глубокомысленному заключению: вода следует за поршнем потому, что природа боится пустоты, поэтому между поршнем и водой не остается свободного пространства.
Рассказывают, что один мастер построил для садов герцога Тосканского во Флоренции всасывающий насос, поршень которого должен был затягивать воду на высоту более 10 м. Но как ни старались засосать этим насосом воду, ничего не получалось. На 10м вода поднималась за поршнем, а дальше поршень отходил от воды, и образовывалась та самая пустота, которой природа боится.
Когда с просьбой объяснить причину неудачи обратились к Галилею, он ответил, что природа действительно не любит пустоты, но до определенного предела. Ученик Галилея Торричелли, очевидно, использовал этот случай как повод для того, чтобы поставить в 1643 году опыт с трубкой, наполненной ртутью. Взяв трубку высотой более 76см, Торричелли создал пустоту над ртутью и таким образом доказал существование атмосферного давления. Этим опытом Торричелли разрешил недоумения мастера Тосканского герцога. Действительно, ясно, на протяжении скольких метров вода будет покорно следовать за поршнем всасывающего насоса. Это движение будет продолжаться до тех пор, пока столб воды площадью 1см. кв. не станет равным по весу 1кг. Такой столб воды будет иметь высоту 10м. Вот почему природа боится пустоты, но не более чем до 10м. [4. 182]
Насос – устройство для перемещения жидкостей. Иногда насосами называют устройства для накачивания велосипедных, автомобильных и футбольных камер. Правильнее их называть компрессорами. Насосы огромных размеров перекачивают нефть, воду, химические продукты. Без насосов не мог бы работать ни один завод, ни одна фабрика. Насосами оборудованы пожарные автомобили и суда.
Практическая часть
Давление в технике
По литературным источникам было проведено исследование жизненных ситуаций, в которых человек создает давление и противостоит высокому или низкому давлению.
Человек противостоит высокому или низкому давлению Человек создает давление
Давление Ситуация Давление Ситуация
Подводная лодка погружается в воду на Присоски (мыльницы)
Батискаф погружается в воду на 11000м Ствол орудия
Космическая станция, искусственный 100000 атм. Получение искусственного алмаза спутник с человеком
38200Па Альпинист на горной вершине пик 2 атм. Водопровод
Коммунизма (7494м)
На Эвересте (8848м)
31500Па
Водолаз Фонтаны Петергофа
Человек на лыжах Острый нож
Схема работы старинного и современного фонтанов
Старинный фонтан работает таким образом: вода из водоема, который находится выше, чем сам фонтан, подается в фонтан по трубе. Высота струи воды должна достигать поверхности водоема. Но из-за потерь, которые создаются благодаря изгибам и трению воды в трубе, струя фонтана ниже чем полный напор воды.
В современном фонтане водоем может быть на уровне фонтана и ниже него. Давление создается с помощью насоса, который качает воду из водоема и направляет в фонтан. В современном фонтане, так же как и в старинном, струя фонтана ниже, чем полный напор воды из-за потерь.
Модель фонтана, в которой напор реализован за счет перепада высот.
1. через некоторое время фонтан перестает работать, так как вся вода перетекает вниз.
2. некуда уходить уходящей вниз воде.
Решить проблему недостатка воды можно непрерывно подливая воду в верхний бачок. Проблему слива можно решить подставив внизу большую емкость, например ведро. Недостаток такого решения заключается в том, что всё время приходится контролировать уровень воды в верхнем и нижнем бочках.
Также можно построить модель Геронова фонтана. Но Геронов фонтан имеет, как настольная модель недостаток так как все время приходится менять пузырьки местами.
Проблему подачи воды можно решить, поставив устройство для перекачивания воды из нижнего бака в верхний бак.
У этого варианта решения проблемы есть недостаток необходимости подачи в электродвигатель насоса электроэнергии. Но эту проблему решить легко, поэтому выбран способ решения проблемы – поставить устройство для перекачивания воды из нижнего бака в верхний бак.
Так как подвод электроэнергии уже осуществлен и насос уже есть, можно соорудить фонтан в верхнем баке, работающий по принципу всех современных фонтанов.
Необходимо решить задачу: равенство расходов от верхнего бака к нижнему и от нижнего бака к верхнему.
Можно рассмотреть три случая:
1) G1>G2 – по трубе от верхнего бака течёт больше воды, чем от нижнего бака. Это значит, что в баке В вода будет переливаться , а в баке А вода закончится и фонтан в баке В бить не будет.
2) G2 >G1 - по трубе от нижнего бака течёт больше воды, чем от верхнего бака. Это значит, что в баке А вода будет переливаться , а в баке В вода закончится и фонтан в баке В бить не будет.
3) G1=G2 – по трубам вода будет течь равномерно. Это значит, что вода нигде не будет переливаться и фонтаны будут бить в обоих баках сколько угодно долго.
Способы уравнивания расходов:
1) Поставить регулирующий кран.
2) Поменять напряжение питания электродвигателя насоса.
3) Менять высоту баков до тех пор, пока расходы не уравняются.
Реализация способов уравнивания расходов.
Для реализации уравнивания расходов выбран способ «менять высоту баков до тех пор, пока расходы не уравняются». Расходы были выровнены при высоте верхнего бака 93 см, а нижнего – примерно 50 см. Такая высота не устраивает, так как:
Такая высота слишком большая для настольного фонтана;
Трудно подобрать крепеж такой высоты.
Высоту можно уменьшить:
Поставить сопротивление.
Уменьшить напряжение питания электродвигателя насоса.
Выбран первый вариант – поставить сопротивление, так как его легче реализовать.
Реконструкция карты Петергофского водовода
По литературным источникам на карте окрестностей Санкт-Петербурга были найдены Ропшинские высоты и находящиеся на них деревни Глядино, Забродье, богатые родниками. От Ропшинских высот проведены Петергофский канал, обозначен Шинкарский пруд вблизи деревни Низино, на котором устроей шлюз, Самсоновский водоем, от которого вода течет по Ольгинскому водоему к Верхнему саду и Нижнему парку, Английский пруд, от которого вода поступает в Верхнесадский канал, а от него в пруды-резервуары.
В ходе исследования мы узнали, что такое давление, как человек научился создавать давление разными способами и противостоять ему. Я смогла ответить на главный вопрос: что является движущей силой работы фонтанов и, пользуясь знаниями, смогла создать декоративный фонтан. Был составлен простейший путеводитель с описанием фонтанов Петергофа, сделана презентация «Фонтаны Петергофа», подготовлена фотовыставка фонтанов.
Описание фонтанов Петергофа
Так писал о Петергофе знаменитый поэт П. А. Вяземский.
Возник Петергоф в начале ХVIII века как летняя парадная резиденция Петра I на южном побережье Финского залива, всего в 29 км от Санкт-Петербурга. Здесь Петр I предполагал принимать заморских гостей и царских особ, поражая их пышностью и прославляя Россию как могучую морскую державу.
Приятно прогуляться под тенистыми сводами крытых аллей Верхнего сада, украшением которого являются аккуратно подстриженные вечнозеленые кипарисы, вдоль центральной аллеи в четыре ряда выстроенные липы, обширные газоны, по углам украшенные небольшими декоративными растениями.
Мировую славу Петергоф завоевал красотой дворцов, парков, а главное, фонтанов и каскадов.
Большой Дворец
Самое крупное архитектурное сооружение - Большой петровский Дворец желтого цвета с белыми колоннами, разделяющий Верхний сад и Нижний парк.
Дворец Марли
Самый скромный из всех петровских дворцов Нижнего парка – Дворец Марли. Перед Дворцом Марли располагается большой квадратный пруд. Вода в пруду очень чистая, поэтому в нем отражается все до мельчайших подробностей. По сравнению с прудом, Дворец кажется очень маленьким.
Петергоф называют столицей фонтанов.
Фонтаны Петергофа удивительно разнообразны. В некоторых из них вода под могучим напором стремительно взлетает ввысь пенистым столбом, в других серебристые струи распадаются в стороны красивыми букетами или переплетаются, образуя водяные корзины, в третьих прозрачная пелена воды колоколом стекают в бассейны, в четвертых бурлящие потоки воды нетерпеливо вырываются из пасти морских чудовищ, - и чем дольше гуляешь по парку, любуясь фонтанами, тем сильнее растет восхищение неистощимой фантазией и великолепным мастерством людей, создавших это водяное чудо.
Большой каскад
Самое грандиозное фонтанное сооружение в мире – Большой каскад. В XVIII веке его называли «Большой грот с каскадами». На гроте и под аркадами, по сторонам водопадных уступов, на гранитных бортах ковша установлено 250 скульптур и декоративных украшений. И здесь же из 64 фонтанов взлетают к небу более 140 искрящихся пенистых струй. Бурные потоки Большого каскада ниспадают в полукруглый ковш (бассейн), в центре которого на скале – знаменитая скульптурная группа «Самсон, разрывающий пасть льва».
Фонтан «Самсон, разрывающий пасть льва»
Фонтан «Самсон, разрывающий пасть льва» - один из самый знаменитый фонтанов мира. Этот фонтан установлен в 1734 году в честь двадцатипятилетия со дня Полтавской победы. Сюжет фонтана находит объяснение в исторических событиях Северной войны. Полтавская победа произошла 27 июня 1709 года в день Святого Самсония. Образ Самсона – один из самых распространенных общенародных символов русской державы, её армий и Петра I, а Швеция и её король Карл XII обычно изображен художниками в виде льва, который был частью шведского герба.
Фонтан «Самсон, разрывающий пасть льва» самый мощный фонтан Петергофа. Двадцатиметровый водяной столб вырывается из пасти побежденного льва. Восемь фонтанов, бьющих из пастей золоченых дельфинов, резвящихся у ног Самсона, создают красочную водяную феерию.
Автором этой скульптурной композиции был скульптор Б. К. Растрелли.
В годы Великой Отечественной войны скульптурная группа «Самсон» была похищена фашистами, и отыскать ее в Германии не удалось. Скульпторы В. Симонов и Н. Михайлов воспроизвели ее по фотографиям и заново отлили в 1947 году. А в 1956 году по оригиналу XVIII века были восстановлены все восемь дельфинов.
Большой каскад с морем связывает Морской канал. По обеим сторонам канала в 22 круглых чашах устроены фонтаны, струи которых поднимаются на четырехметровую высоту. Поэтому аллея вдоль канала получила название Аллеи фонтанов.
Фонтаны «Адам» и «Ева»
По оформлению оба водомета одинаковы. Их отличают только статуи. Скульптура Адама заняла место посреди бассейна фонтана, сооруженного по проекту Н. Микетти, в октябре 1722 года. Через четыре года архитектор Т. Усов построил такой же фонтан с фигурой Евы.
Шестнадцать струй вокруг мраморной статуи, расположенной в центре бассейна, составляют прозрачный букет фонтана. Бассейны этих фонтанов имеют восьмигранную форму по числу аллей.
Фонтан «Менажерный»
Фонтан получили название «Менажерный» из-за экономного расхода воды. Менажерный - значит «экономный». Особенностью «Менажерного» фонтана является мощный, толщиной до 30 см в диаметре, пятнадцатиметровый столб воды. На самом деле, впечатление толстой мощной струи достигается за счет множества тонких трубочек, плотно прилегающих друг к другу.
Менажерные фонтаны были созданы по чертежам архитектора Микетти в 1722-1724г. г. В годы войны бассейны фонтанов были повреждены, а гидротехническое устройство уничтожено. Восстановлены фонтаны в 1949 году под руководством А. П. Смирнова.
Фонтаны «Тритоны с водяными колоколами»
На аллее, идущей параллельно Марлинскому пруду, расположены четыре небольших фонтана. Для каждого из них имеется фигурный бассейн, где мальчик-тритон, стоящий на коленях, держит над головой большую чашу. Над ней из трубочки бьет вода, образуя колокол. Падая, она закрывает фигуру тритона прозрачной пеленой. Поэтому фонтан называется «Тритон – колокол». В фонтанах «Тритоны с водяными колоколами» используется вода, поступающая по подземным трубам от Менажерных водометов.
Фигурки мальчиков-тритонов были отлиты в Англии по рисунку Браунштейна в 1721 году и установлены в парке в 1732 году скульпторами Земцовым и Суалемом.
В 1941 году скульптуры были похищены оккупантами и только в 1954 году заменены бронзовыми скульптурами.
Фонтаны «Римские»
Одни из самых красивых и оригинальных – «Римские» фонтаны.
«Римские» фонтаны созданы в 1739 году по проекту архитекторов И. Бланка и И. Давыдова. Эти фонтаны похожи на водометы у собора Святого Петра в Риме, отсюда их название.
От «Римских фонтанов» открывается вид на каскад «Шахматная гора». Он расположен на склоне.
Фонтан «Пирамида»
Украшением пирамидного сада является фонтан «Пирамида». Это один из самых красивых и оригинальных фонтанов. Замысел принадлежит архитектору Н. Микетти, проект – М. Земцову (1724). Но и участие самого Петра I подтверждается документально. Водяная пирамида образуется специальным распределительным устройством. В семь разных по объему квадратных камер подается одинаковое количество воды, этим самым вызывается различное давление, подымающее струи семью ярусами. Из бассейна вода стремительно стекает по четырем боковым каскадам в обводной ров.
Вода в «Пирамиду» поступает из Пирамидного пруда по трубе, имеющей на стыке с фонтаном семь ответвлений для каждого из семи уменьшающихся по периметру камер квадратной чугунной коробки. Коробка плотно прикрыта массивной бронзовой плитой с отверстиями, в которые вставлено 505 трубочек. Струи, отрегулированные отдельными ключами, поднимаются из каждой камеры на определенную высоту. Семь ярусов пенящихся струй создают восьмиметровую водяную пирамиду, напоминающую памятники, которые воздвигались в честь побед русской армии и флота.
Фонтан «Солнце»
Один из очень красивых фонтанов – фонтан «Солнце».
История создания фонтана «Солнце» восходит к петровским временам. В 1718-1710 г. г. в восточной части нижнего парка по проекту архитектора Ж. Б. Леблона был создан большой водоем для лебедей и другой водоплавающей птицы. Пруд получил название Менажерного, так как находился на территории Менажерии – зверинца. В 1721-1723 г. г. в центре пруда под руководством И. Браунштейна и П. Суалема был сооружен фонтан. При его сооружении Петр I неоднократно давал указания, внося изменения в проект, и по праву может считаться соавтором создателей этого фонтана. В первозданном виде фонтан просуществовал около 50 лет. Потом он неоднократно видоизменялся. В 1770-е годы под руководством архитектора Ю. Фельтена на цилиндрическом постаменте установлена бронзовая вращающаяся колонна, завершенная золочеными параллельно скрепленными дисками со 187 отверстиями в их ребрах, из которых подобно лучам солнца бьют фонтанные струи. Под этим водяным солнцем «греются» шестнадцать дельфинов, также выбрасывающих искрящиеся струи воды. «Солнце» - единственный водомет, приводящий в движение водяным колесом (турбиной) через зубчатую передачу. Вода на турбину подается по специальной магистрали.
Фонтаны-шутихи
Самые веселые фонтаны – это фонтаны – шутихи. На одном из них надо искать волшебный камешек. Наступишь на один из них – польется вода. Другой фонтан – шутиха «Скамейка». Сядешь на скамейку, и на тебя польется вода. Около фонтанов – шутих всегда собирается много народу. На этих фонтанах бегают не только дети, но и взрослая толпа. Всем очень весело.
Фонтан «Зонтик»
В 1796 году Ф. Броуэром был создан «Зонтичный фонтан» (или «Китайский зонтик»), сейчас его называют просто фонтан «Зонтик». Массивный столб поддерживает кровлю, напоминающую купол зонта или шляпку огромного гриба (в XIX веке его называли «Грибком»). Из 164 отверстий по краям зонта неожиданно начинают бить струи воды. После войны фонтан восстановлен в 1949 году.
Фонтан «Дубок»
Напротив фонтана «Зонтик» находится фонтан – шутиха «Дубок». Около «Дубка» большие тюльпаны и две фигурные скамьи. Из металлических листьев «Дубка», из чашечек тюльпанов, из-за спинок скамей внезапно вырываются сверкающие струи, вызывая восторг посетителей.
«Дубок» был сделан в 1735 году по рисунку скульптора Растрелли. После войны от ветвистого «дубка» уцелело только несколько веток с листьями. По сохранившимся рисункам 1828 года и по проекту, разработанному в 1947 году под руководством А. А. Оля, мастераП. В. и П. П. Лаврентьевы заново создали волшебное дерево – металлический ствол, 500 трубчатых ветвей и пять тюльпанов. Полый ствол наполняется водой от корня до верхушки и до кончика каждой ветки, откуда вырываются струи.
www.microanswers.ru
Устройство садового фонтана, виды садовых фонтанов
Садовый фонтан — архитектурно декоративного гидротехническое сооружение, или удачный элемент дачного ландшафта, а может местный увлажнитель окружающей среды? Попробуем ответить на возникающие вопросы.
Устройство садового фонтана, в целом абсолютно не отличается от устройства любого другого фонтана, обычно состоящего из двух основных компонентов, это источник, который создаёт поток воды и приемник, в который эта вода попадает.
По принципу работы садовые фонтаны разделяются на две группы:
Первое это циркуляционные фонтаны, которые в основном работают в замкнутой системе движения воды. Чаще всего источники, в данном случае резервуар с водой. Приёмником может быть любая чаша из бетона, из композитного материала, из керамики, или даже других подручных материалов. Тем не менее, не стоит забывать, что специалисты рекомендуют установку фонтанов в геометрически правильные чаши.
С помощью специального насоса, под давлением вода подаётся в трубу, которая выводит её к насадке и оттуда распыляет его. На сегодняшний день производители предлагают огромнейшее количество насадок для струйных и водопадных фонтанов, таким образом, почти каждый фонтан может быть индивидуально уникальным. Безусловно, очень важной частью циркуляционного фонтана есть очистка и дезинфекция воды.
Второе это проточные варианты гидросооружений. В садовых фонтанах этого вида в основном питьевая вода, которую можно использовать для разных целей. Подключение к канализации и отсутствие резервуара чаще всего служит разницей для этих двух видов. Отличным примером таких фонтанов есть так называемые римские фонтаны.
Большинство людей, услышав слово, фонтан или водопад представляют себе огромное и дорогое сооружение, которое можно посмотреть по телевизору или на фото. Но, слава богу, это не так.
Виды садовых фонтанов определённо разделять на сегодняшний день практически не возможно, так как каждый фонтан чем-нибудь оригинален и уникален. Но, тем не менее, их можно скомбинировать в две группы видов. Для более подробного представления, прежде всего, нужно знать, что в первом доминирует структура, а во втором основой является вода. Это разделение в сфере строительства фонтанов вызвано историческими факторами.
Современные виды садовых или индустриальных фонтанов более акцентируются на элементе игры с водой, как правило, используются некоторые вспомогательные оборудования. Тут стоит упомянуть в качестве примера танцующие и поющие фонтаны, которые изначально созданы для развлечения.
Не стоит забывать о больших искусственных садовых фонтанах, которые стали практически неотъемлемой частью сегодняшнего ландшафтного декора, обеспечивая посетителей свежим охлаждающим воздухом, не говоря о визуальной эйфории, которой обладает такое сооружение. Пользуясь огромной популярностью, меньшие копии таких садовых фонтанов всё чаще появляются во дворах частных домов.
Садовые фонтаны бывают разного вида, и даже когда, кажется что такое сооружение невозможно уместить на маленьком участке земли, всё-таки находятся несколько вариантов для решения этой проблемы.
Первый, конечно же, самый дорогой, но в тоже время самый красивый, это постройка целого сада с озером, посередине которого располагается циркуляционный декоративный фонтан, который горячими летними вечерами будет освежать Ваш сад.
Конечно же, как и везде, тут тоже присутствуют некоторые минусы, а именно то, что в такой фонтан невозможно провести питьевую воду, зато можно пофантазировать и создать несколько струй воды с разными формами.
Второй вариант это фонтан с питьевой водой. Тут с формой и подачей воды особо не поиграешь, так как основой этих фонтанов является структура, а не вода, что в свою очередь позволяет нам выбрать фонтан или водопад для сада и дома изысканной формы и дизайна.
Третий, безусловно, это садовый фонтан своими руками. Тут всё зависит от фантазии и креатива творца. В качестве дизайна, чаще всего используются разнообразные подручные материалы типа ржавого ведра, лейки, камней и т.д.
Производители фонтанов не позабыли и про тех, кто живёт в квартирах. При отсутствии сада, благодаря тем же производителям, появилась возможность обзавестись фонтаном. Напольные или же комнатные декоративные циркуляционные фонтаны предназначены для внесения свежести и внедрения успокоительного шума воды в маленькие комнаты. Принцип работы тот же самый, а дизайн и виды разнообразны обеспечивая выбор по любому желанию.
well-pro.com.ua
Сборка и установка фонтанов - как это делается
Компания Gardenberg рада предложить своим клиентам огромный выбор фонтанов из натурального и искусственного мрамора - как для сада, так и для внутренних помещений. В этом разделе мы попытаемся ответить на некоторые, особо частые вопросы по уходу и обслуживанию фонтана.
Принцип действия фонтанов
Фонтаны можно условно разделить на проточные и циркуляционные.
Циркуляционные отличаются тем, что вода в них бежит по замкнутому кругу.
Проточные чаще всего используются для садового и ландшафтного декора. Их основное отличие в том, что вода в них непрерывно обновляется. Воду из них можно пить (если вода в водопроводе пригодна для питья), умываться, использовать для хозяйственных нужд. Для них предусмотрен резервуар, куда будет стекать вода, и ее отвод в сток.
Насос фонтана
Для фонтанов и водопадов используют насосы двух типов:
Погружной насос предназначен для работы под водой, вне воды использовать его нельзя.
Поверхностный насос предназначен для установки на берегу и не может работать в водной среде.
Кажется, просто, но на самом деле за такой классификацией стоит огромное количество разнообразных моделей, поэтому, выбирая насос, легко ошибиться.
У поверхностных насосов есть ряд преимуществ, но они сказываются только при одновременной установке нескольких фонтанов и/или водопада со значительным перепадом высот, для которых необходима производительность не менее 4,5 т воды в час.
Погружной насос устанавливают на одном или нескольких кирпичах, чтобы он не соприкасался дном, таким образом, чтобы его корпус полностью находился под водой. Вода через фильтр поступает в насос, а затем выбрасывается через форсунку прямо над насосом или идет по шлангу к фонтану, установленному в другой части пруда.
В конце сезона насос следует поднять из пруда, прочистить и убрать в помещение до следующей весны. Если такой возможности нет, зимой, когда нет льда, насос нужно включать на короткое время раз в две недели.
При устройстве небольшого фонтана со струей, не превышающей 1,2 м в высоту, или водопада высотой 0,5-1 м и шириной порожка, не превышающей нескольких сантиметров, вполне достаточно низковольтного насоса (24 В).
Для крупных сооружений необходим насос, работающий от сети. Использование труб или шлангов малого сечения снижает производительность насоса.
К насосам малой мощности подключают полудюймовые трубы или шланги, к насосам большой мощности подключают трубы или шланги с внутренним диаметром 3/4 дюйма или 1 дюйм.
Поверхностный насос устанавливают в подходящий короб. Короб размещают как можно ближе к пруду, соединительные трубы делают как можно короче. Если насос расположен выше уровня воды в пруду, на конце заборной трубы нужно установить обратный клапан с тем, чтобы иметь возможность наполнить систему водой перед пуском насоса.
Подсветка фонтана
Важной составляющей, формирующей облик фонтана, как законченного архитектурного решения, подчеркивающая скульптурное решение и водную картину, является подсветка. По типу используемых источников света подсветка фонтана может быть галогенная и светодиодная.
Галогенная подсветка
В качестве источника света используются галогеновые лампы накаливания, рассчитанные на питающее напряжение 12 ил 24 В. Галогеновая подсветка является традиционной подсветкой для фонтанов. Обычно галогенная подсветка используется для стационарной подсветки одним или несколькими цветами. Несмотря на все недостатки галогеновая подсветка является безальтернативной для подсветки больших фонтанов, так другие источники света не могут обеспечить нужный световой поток при приемлемой стоимости. Фонтаны из искусственного мрамора по умолчанию комплектуются стационарной галогенной подсветкой.
Достоинства:
Низкая стоимость;
Высокий световой поток.
Светодиодная подсветка
В качестве источника света используются сверхяркие светодиоды одного и нескольких цветов, объединяя в одном светильнике светодиоды красного, синего, зеленого цветов можно получить полноцветный или так называемый RGB-светильник. Светодиодная подсветка становиться все более популярной в последнее время. Грамотное применение светодиодной подсветки позволит превратить Ваш фонтан в поистине завораживающее зрелище, в настоящее водное шоу.
Достоинства:
-
Долгий срок службы – 5\10 лет;
-
Низкое энергопотребление - от 50 до 150 вт. на фонтан средних размеров;
-
Возможность создания различных цветовых картин;
-
Чистые цвета, возможность плавного изменения цвета с помощью блоков управления;
-
Возможность создания светодинамических и светомузыкальных композиций;
-
Возможность объединения светильников в группы, создания комплексного решения.

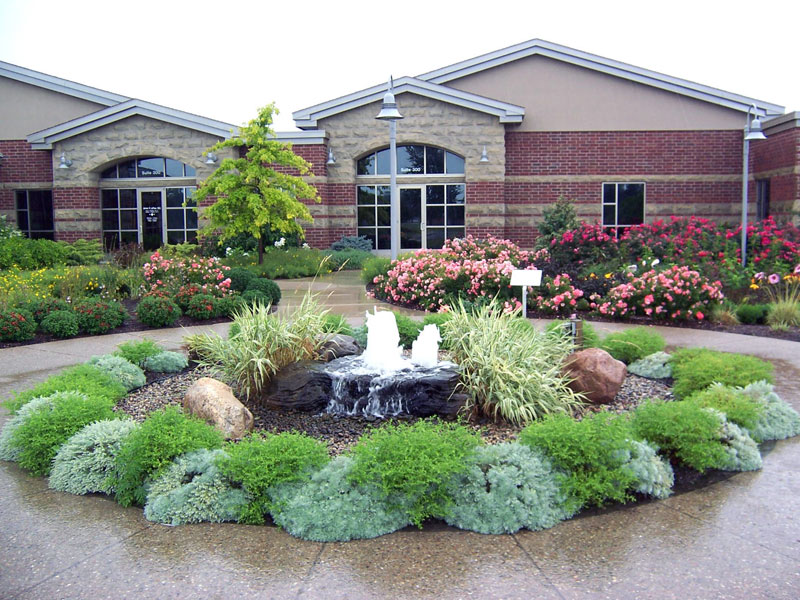

Садовые фонтаны
Садовые фонтаны очень разнообразны – крупные чаши с водой, падающей из одной чаши в другую,
или простые желоба, производящие мягкое журчание воды, стекающей в урну. В дополнение к множеству отдельно стоящих декоративных фонтанов существуют и фонтаны, выполненные в природном стиле, когда вода струится прямо из гальки, мельничного жернова или скал.
Чтобы вдохнуть еще больше жизни в ваш сад, можно внести в него движение и звук. Водные потоки и водопады придают естественному саду особое очарование. Для создания садовых ручьев пригодны даже самые пологие склоны, и любой обширный газон можно оживить при помощи потока воды и обрамляющих его растений. Там где склон достаточно крут, стремительный садовый каскад или даже настоящий, величественный водопад среди камней позволит вырастить большое разнообразие растений, в том числе и альпийские виды, которые можно посадить на сухих участкахвдоль каменистых берегов.
Комнатный фонтан
Движущаяся вода по-особому притягательна – она символизирует жизнь во всех ее проявлениях, успокаивает и поднимает настроение, заряжает энергией и помогает расслабиться. Именно этим можно объяснить возросшую популярность комнатных фонтанов.
На современном рынке очень широко представлены настольные фонтаны – компактные для размещения на полке, столе, тумбе или специальной подставке. Вписать такие композиции в уже существующий интерьер легко и просто. Кстати, нередко они выполняют какие-то дополнительные функции – например, совмещены с часами, светильником или подставкой для ручки.
Есть и еще одна категория – напольные фонтаныОни способны не только стать центральной фигурой в композиции комнаты, но и придать ей свой неповторимый характер.
Дополнение - свет и туман
Грамотно выбранная подсветка всегда добавляет эффектности, а особенно если речь идет о фонтане. Можно расположить лампы в воде (такие модели «упакованы» в специальную влагостойкую колбу) и замаскировать, тогда фонтан будет светиться изнутри. А можно выбрать внешнее направленное освещение, которое подчеркнет отдельные детали и придаст композиции объемность.
Любителям добавить «загадочности» стоит порекомендовать диффузоры – генераторы искусственного тумана. За счет ультразвукового колебания мембраны это устройство расщепляет воду на очень мелкие частицы, в результате чего в воздухе образуется холодный пар, частично испаряющийся, а частично оседающий. Кстати, если в воду добавить эфирного масла, искусственный туман будет выполнять функции ароматической лампы. Диффузоры либо входят в комплект фонтана, либо продаются отдельно.
Уход
Фонтану нужен кропотливый и своевременный уход, ведь несмотря на постоянное движение вода со временем начинает зацветать.
В зависимости от объема и расположения фонтана (как уже упоминалось, здесь играет роль близость к свету и отопительным приборам) период бессменной работы жидкости – от трех дней до двух недель. Если декоративные элементы все-таки позеленели, их чистят при помощи бытовых моющих средств.
Циркулирующая вода испаряется, и ее время от времени доливают в емкость. Фонтан при этом стоит выключить. Пока он работает не так-то просто определить, сколько жидкости нужно добавить, поэтому легко «хватить через край».
И о качестве воды. Обычная, водопроводная, к сожалению, не подойдет. В ней слишком много примесей, которые осядут в виде белого налета и придадут декоративным элементам не совсем привлекательный вид - нужна либо дистиллированная, либо тщательно отфильтрованная вода. Кроме того, стоит время от времени очищать ротор двигателя (он съемный) и мембрану диффузора. Если вы уезжаете в отпуск, не забудьте отключить все элементы фонтана от сети и слить воду.
Доставка и монтаж фонтанов
Мы осуществляем доставку к месту установки фонтана на специально оборудованном грузовом автомобиле. При необходимости фонтан сопровождает наш специалист, который осуществляет следующие виды работ:
-
Подключение и монтаж гидравлической системы фонтана;
-
Подключение электрического оборудования фонтана;
-
Проверка и настройка гидравлики, установка высоты струй, регулировка напора воды;
-
Выполняет, при необходимости, герметизацию стыков нижней чаши фонтана.
-
Для выполнения работ по монтажу нашим специалистом необходимы следующие условия:
- Для монтажа фонтанов из мрамора массой свыше 200 килограмм необходима бригада подсобных рабочих не менее трех-четырех человек для выполнения такелажных и погрузочно-разгрузочных работ. Такими рабочими могут быть сотрудники;
- Необходимые коммуникации должны быть подведены к месту монтажа. Бетонное основание, если необходимо, должно быть выполнено до монтажа фонтана.
По материалам компании Gardenberg и Marbleart.ru
gdberg.ru
Струйные фонтаны и их главные характеристики. Как работает струйный фонтан? фонтан
Фонтаны «струйного типа» отличаются простотой конструкции и, поэтому, наиболее распространены. Оформление, композиция, высота струй во многом зависят от формы водоема, видов используемых растений, мощности насоса и других факторов. Формы фонтанов зависят от используемых насадок. Фонтаны «струйного типа» отличаются простотой конструкции и, поэтому, наиболее распространены. Конструкция включает трубу и навинчивающуюся на нее насадку с сужающимся на конце соплом. Иногда бывает достаточно трубы небольшого диаметра. Высота струи воды в данном случае зависит от диаметра выходного отверстия и напора воды. Фонтан со струями воды в виде колокола получают с помощью дополнительной насадки «колокол», представляющей из себя трубу с двумя дисками на конце выходного отверстия.
Водные композиции в паркостроении
Особенно большое значение имеет вода и водные устройства в паркостроении. Вода не только улучшает микроклимат парка, она служит и для организации различных форм отдыха. А.Т. Болотов называл воду «душой парка» и «оком земли». В зависимости от использования водоема возникают специальные требования к его размерам, форме, глубине, устройству берегов и дна, а так же к качеству воды и сооружений на ней. Любой водоем может служить неиссякаемой «художественной палитрой». Умелое использование ее в композиции парка придает его ландшафту большую выразительность. Сверкающая спокойная гладь озера или канала, извивающаяся подвижная лента ручья, переливающиеся, играющие под солнцем струи фонтанов, участки с водными растениями вносят в ландшафт парка элемент динамики, оживляющей пейзаж. Отсутствие водоема не только лишает посетителей парка многих видов развлечений и занятий спортом, но и обедняет его ландшафт.
Искусственный водоем улучшает микроклимат в саду, обеспечивает комфортными условиями существования окружающие растения. Водоемы позволяют корректировать формы ландшафта и придают целостный облик сада и прилегающей территории.
Декоративный водоем является наиболее эффективным способом оформления участка, представляющий собой вертикально направленные потоки воды, различающиеся силой напора, формой струи, способом движения и световым оформлением, что невероятно красиво смотрится в темное время суток. Благодаря широкому выбору насадок в устройстве водоема, можно достичь самых невероятных направлений и форм водной струи.Источник самое скромное устройство, в котором дается впечатление красоты движущейся струи воды. Он может служить в парке для создания ручья.
Ручей относится к формам малых водных устройств. Это неширокий водоток с протяженным извилистым руслом. Ручей обычно служит красочным мотивом формирования пространственной оси композиции в ландшафте парка.
Каскады образуются небольшими перепадами потоки воды, которые придают ручью в парке горный характер. Водопад возникает в русле ручья, текущего в гористой местности по крутому склону, когда на пути потока воды находятся уступы со значительной разностью уровней. Наиболее впечатляющим является водный поток, ниспадающий по естественным перекатам из натуральных каменных глыб.
Водопады - это поток воды, который падает со значительной высоты. С помощью различных водостоков, есть возможность управлять размером и формой падающей струи.
Если ровный широкий водосток обеспечить боковыми направляющими, можно получить тонкую зеркальную водную гладь.
Фонтан - искусственное водное устройство, обладающее большим декоративным эффектом благодаря стремительности вздымающихся вверх струй, блеску и пене движущейся и падающей воды. Техническое устройство фонтана представляет собой сложное инженерное сооружение, основанное на регулировании напора и применении различных насадок на выпускных отверстиях труб, подводящих воду.
Архитектурно-обрамленный водоем в парке обычно называется бассейном. Бассейн можно использовать в качестве самостоятельного объекта или как часть переднего плана для усиления с помощью отражения кокого-либо важного элемента композиции.
Форма декоративных бассейнов может быть не только правильной геометрической, но и любой изогнутой конфигурации, в зависимости от общего композиционного решения пейзажа. Яркое цветовое обрамление бассейна можно создать цветами, посаженными близко к воде. Активное включение воды в архитектурно-планировочную структуру, положительно влияющих на психику человека и тем самым на повышение эффективного отдыха.
Трактовка воды в форме свободных, извилистых очертаний берегов, островов, русел малых рек и ручьёв порождает необходимость сооружения разнообразных мостов для соединения разделенных водой участков сада. Помимо своего прямого назначения, мосты играют большую роль в пространственном построении пейзажей у водоема. Они служат членению пространства и замыканию перспектив. Широкие пролеты арочных мостов служат «рамой» для пейзажей. Нависающие над водой и отраженные в ней, они являются удачно расположенными видовыми площадками, с которых раскрываются иные перспективы.
Таким образом, обводнение парковой территории является одной из актуальных задач создания парка. Для этого необходимо тщательное изучение рельефа парка и других его природных данных, что позволяет определить размеры и характер возможных водоемов с минимальными затратами. При устройстве парковых водоемов широко применяется различная землеройная техника (земснаряды, скреперы, транспортеры etc). Применение такой техники позволяет создавать водоемы в короткие сроки, с разнообразной конфигурацией берегов, отсыпкой островов и земляных плотин.
В условиях высоких грунтовых вод (в поймах рек, на заболоченных территориях) целесообразно создавать парки с формами отдыха преимущественно на воде – гидропарки. В таких парках площадь водоемов занимает 45% и более от всей территории парка. У нас в стране широко известны парки в Киеве, Минске, Омске, Кишеневе, Днепропетровске.
В последнее время стали создаваться так называемые аквапарки, т.е. парки с формами отдыха исключительно на воде. В них проводятся соревнования по парусному спорту, гонки на катерах и лодках, катание на водных лыжах.
1.4 Водные устройства в городских архитектурных ансамблях
В настоящее время не меньшее эстетическое значение имеет применение водных устройств и в общегородских ансамблях, особенно в городских центрах, в комплексе с общественными сооружениями. Так, композиция главной площади Ашхабада построена на органичной взаимосвязи архитектуры сооружений с водой. В центральном пространстве площади расположен бассейн сложной живописной формы с выразительными фонтанами. Эффект живописности пространства создается игрой водяных струй, отражениями в зеркале бассейнов, фрагментами высокой растительности и островками газонов.
Впечатляющих водный ансамбль создан в ознаменование 2750-летия основания Еревана. Он представляет собой своеобразный партер из 2750 фонтанирующих струй с завершающим его памятником Шаумяну, у которого устроен бассейн с двумя высокими многоструйными фонтанами.
Фонтаны создают для оживления пруда и сохранения его в здоровом состоянии. Струи воды обогащают воду кислородом, что благотворно сказывается на водной флоры и фауны.
Оформление, композиция, высота струй во многом зависят от формы водоема, видов используемых растений, мощности насоса и других факторов. Формы фонтанов зависят от используемых насадок. Фонтаны «струйного типа» отличаются простотой конструкции и, поэтому, наиболее распространены. Конструкция включает трубу и навинчивающуюся на нее насадку с сужающимся на конце соплом. Иногда бывает достаточно трубы небольшого диаметра. Высота струи воды в данном случае зависит от диаметра выходного отверстия и напора воды. Фонтан со струями воды в виде колокола получают с помощью дополнительной насадки «колокол», представляющей из себя трубу с двумя дисками на конце выходного отверстия. Между дисками имеется зазор, регулируя который, изменяют толщину водного слоя. С помощью точной регулировки зазора можно получить тонкую сплошную пленку воды в виде полусферы. Фонтан «тюльпан» формируется как и фонтан «колокол», тоже двумя дисками. Но, в данном случае, сплошная пленка воды должна выходить не горизонтально, а под углом 30-40 гр. вверх. Насадка «рыбий хвост» предусматривает тот же принцип, что и «тюльпан», вода выходит вверх, под углом 30-40 гр., но не в виде тонкой пленки, а в виде отдельных струй. «Полушарие» - сложная конструкция, состоящая из большого количества насадок типа «колокол», но меньших по размеру. Насадки установлены в строгом соответствии друг с другом, чтобы формируемая ими пленка воды составляла стенки полушария. Фонтан «тиффани» - комбинированный вариант фонтанов «колокол» и «рыбий хвост», причем давление воды в узле «колокол» должно быть большим. Фонтан типа «кольцо» делается из трубы, сформированной в форме кольца. Оба конца трубы замыкаются на подводящую напорную трубу. В изогнутой трубе высверливаются отверстия одного диаметра, в каждое из которых вставляется насадка в виде направляющего сопла.
На небольшом пространстве, лучше в непосредственной близости от террасы, можно соорудить водоем с камнем, из которого бьет фонтан в виде природного ключа. Принцип такого фонтана заключается в том, что труба с насадкой не выступает над поверхностью водоема, а заглублена на некоторое расстояние. Так как регулировать мощность струи не представляет особой сложности, легко добиться эффекта бьющего со дна водоема родника. Для сооружения композиции берут большой природный камень, просверливают в нем отверстие диаметром не менее 25 мм и вставляют в это отверстие снизу шланг, присоединенный к напорной трубе. Трубу оснащают краном для регулирования напора воды.
Устройство и принцип действия струйных насосов
Пожалуй, среди всех гидравлических машин струйные насосы можно назвать самыми простыми по конструктивному исполнению. Они не имеют движущихся деталей, которые подвержены износу, просты в эксплуатации и ремонте. Струйные насосы относят к классу гидравлических аппаратов.
Упрощенно схему работы струйного насоса можно объяснить так.
Жидкость, пар, или газ под большим давлением подается по трубе, имеющей сопло, в подводящую камеру. Из-за сужения сопла жидкость обладает большей скоростью, следовательно, и кинетической энергией. В подводящей камере давление падает ниже атмосферного, и из питающего трубопровода, соединенного с этой камерой, происходит всасывание. Обе жидкости попадают в следующую камеру, где смешиваются и обмениваются кинетической энергией. Затем перемешавшееся вещество попадает в диффузор насоса, где теряет часть давления, а оттуда - в напорный трубопровод или сборный резервуар.В зависимости от назначения рабочая и перекачиваемая среда может быть одной и той же (например, в водоструйных насосах), или различной. Струйные насосы относят к т.н. "динамическим насосам". Главным недостатком таких насосов является низкий коэффициент полезного действия - до 30%.
Примечателен тот факт, что до применения электродвигателей в качестве источника механической энергии, т.е. вплоть до 19-го века, струйные насосы широко применялись как генераторы гидравлической энергии.
Струйные насосы почти никогда не соединяют параллельно - чаще последовательно. Выпускаются насосы с изменяемым соплом, что позволяет изменять характеристики в заданных заводом-изготовителем пределах. Иногда струйные аппараты применяют как вспомогательное оборудование для откачки воздуха в центробежных насосах перед их пуском.
Одним из параметров, характеризующим струйные насосы, является коэффициент подсоса, или безразмерный расход. Определяется он как отношение расхода перекачиваемой жидкости к расходу рабочей. Несмотря на кажущуюся простоту и низкий КПД, струйные насосы незаменимы во многих случаях, например, когда необходимо произвести откачку жидкости из каких-либо резервуаров, а применить насосы другой конструкции не представляется возможным. Широкое применение струйные аппараты получили в пищевой промышленности, где одновременно с функцией перекачивания жидкостей ими выполняется функция смешения различных сред. Струйные насосы легко монтируются в систему трубопроводов, они малогабаритны и иногда используются на стороне высокого давления как дополнительные насосы.
Примером такого применения могут служить канализационные насосные станции, в которых струйные аппараты используют для откачки жидкости из пескоуловителей. Еще одним из ярких примеров применения таких аппаратов могут служить системы пожаротушения, в которых подаваемая вода или раствор огнегасящий раствор используется как рабочая жидкость, в то время, как перекачиваемая отбирается из отдельного пожарного резервуара, чаще - пожарного водоема.
Струйные аппараты иногда применяют с резервуаром высокого давления, в котором содержится рабочая среда. В последнее время струйные насосы рассматривают как часть т.н. "тепловых насосов". Замечено, что расширение пара в сопле сопровождается понижением температуры и, наоборот - при подаче среды под большим давлением в сужающийся диффузор последний подвержен нагреванию. Благодаря такому свойству насосы совместно с компрессорами нашли применение в системах кондиционирования и отопления.
Типы фонтанов и их особенности
Существует множество форм таких водных объектов. Классифицируются они в зависимости от используемых насадок, которые создают определенный вид исходящего потока.Самый распространенный тип подобного сооружения — струйный фонтан. При его устройстве на водопровод, расположенный на дне водоема, надевают сужающееся сопло или трубу малого диаметра. Формируется тонкая вертикальная струя. Огромное значение имеет напор воды. Чем он больше, тем выше она поднимается.
Фонтан «колокол» создают с применением другой насадки. Она представляет собой трубу высотой 0,5-1,5 м, на выходном конце которой размещены 2 диска, находящиеся друг над другом. Они имеют сферическую форму с загибом вниз.Между ними предусмотрен специальный зазор, регулируя который, можно управлять силой водного потока. Обычно зазор устанавливают в такое положение, при котором образуется сплошная полусферическая водная пленка.Фонтан в форме полушария представляет собой более сложную конструкцию, состоящую из нескольких насадок типа «колокол». Их располагают таким образом» чтобы формируемая ими пленка воды составляла стенки полусферы. Определенное положение форсунок относительно друг друга является обязательным условием создания потока такого вида.«Тиффани» является комбинацией типов фонтанов «колокол» и «рыбий хвост». Из-под купола колокола выбрасываются струи одинаковой высоты, создавая изящный рисунок. В данном случае давление воды в первом узле (колокола) намного больше, чем во втором. Создать такую форсунку в домашних условиях и обеспечить необходимую разницу напора невозможно, поэтому ее приобретают в магазине.Фонтан «тюльпан» формируют, как и «колокол», двумя дисками, с помощью которых образуется тонкая пленка воды. Но она не сразу выходит из насадки, а поднимается под углом 30-40° вверх, формирует воронку, расширяющуюся сверху, ниспадает по кругу и образует тонкий водяной купол.При наличии слесарных навыков форсунку можно изготовить самостоятельно.
Применение насадки «рыбий хвост» приводит к появлению фонтана в виде отдельных струй под тем же углом по направлению вверх, но расходящихся веером и образующих почти сплошную ниспадающую стену.В первом используют трубу в форме кольца. Ее концы замыкают на подводящей напорной трубе. Для выпуска воды на ней делают отверстия одинакового диаметра, располагая их на равном расстоянии друг от друга. Ради получения ровной струи в каждое из них вставляют насадку, применяемую в фонтанах струйного типа. Выброс воды осуществляется на одинаковую высоту.
«Одиночный распылитель» внешне напоминает тип «рыбий хвост». Последний образует редкие струи, а у первого они тоньше, направлены вверх под углом 15-20° и имеются в большем количестве.
Существует также его усложненный вариант, при котором на крайние концентрические отверстия подают малый напор воды; на средние — нормальный; на центральные — сильный. В данном случае образуется фонтан «ярусный распылитель» с выбросом воды на разную высоту и формированием ярусов.
При желании видеть фонтан с различными видами струй при одинаковом давлении на форсунку наносят отверстия разного диаметра.Фонтан в виде «распылителя-вертушки» образуется в том случае, если насадке придают вращательное движение. По данной причине боковые струи, направленные вертикально вверх, закручиваются в причудливые спиралевидные потоки. Техническая тонкость состоит в соблюдении необходимой пропорции между давлением воды и скоростью вращения форсунки.
Пользуется популярностью и фонтан «гейзер», выбрасывающий струю воды с большим количеством воздушных пузырьков, а также «водяная струя», производящий выброс из отверстия в декорированной стене горизонтально и на определенном расстоянии от поверхности водоема.Особую привлекательность и оригинальность придают водоемам фонтаны, в которые вмонтирована гребневидная насадка.
Очень распространены так называемые фонтаны-ключи и «ключ-камни». В первом случае трубу с насадкой помещают не над поверхностью водоема, а углубляют на определенное расстояние. Путем регулировки мощности водяного выброса добиваются такой высоты столба, который имитирует естественный родник, бьющий со дна. На формирование струи влияет напор и глубина погружения трубы.Принцип работы второго вида фонтана очень прост. Для создания конструкции берут природный камень, делают в нем отверстие диаметром не менее 25 мм и вводят в него снизу шланг, подсоединенный к напорной трубе. Обязательным условием является наличие крана, с помощью которого регулируют напор воды до тех пор, пока не добиваются эффекта ключа, бьющего из отверстия в камне.
Особой популярностью пользуются плавающие фонтаны по причине простоты в обслуживании и сборке. Их просто опускают в воду и подключают к электросети. Они продаются в торговой сети и представляют собой компактные устройства с форсунками и насосом в виде поплавков.В данном случае очистка фильтра осуществляется редко, так как прибор находится в верхних пластах воды и, следовательно, не накапливает такого количества растительных остатков и ила, как на дне. Особенностью этого фонтана является использование в крупных водоемах с большой глубиной. Обычно к нему прилагается 10-метровый кабель. Расход электроэнергии составляет 28 Вт, но струя выбрасывается на высоту до 1,5 м. Так как вес агрегата не превышает 2 кг, его часто переносят с места на место.
Существуют плавающие фонтаны с длинным (до 20 м) кабелем, мощными насосами, многочисленными насадками и комплектом подводных прожекторов для подсветки, в которые вмонтированы галогенные лампы. Сменные форсунки позволяют создать различные виды потока, а регулировка — мощный столб воды или классическую невысокую струю.
mydiz.biz
Объясните принцип работы фонтана.О чего зависит высота...
Фонтан — устройство, в котором вода бьет из источника (лат. fons), попадает в чашу какого-либо вида и используется вновь. Фонтаны классифицируются на скульптурные, статические, цветодинамические и музыкальные фонтаны.Любой фонтан представляет собой круговорот воды. Резервуаром может служить настоящий пруд, населенный живностью и растениями, или скромная пластиковая емкость, спрятанная в цоколе скульптуры. Устройство фонтана может быть осуществлено и "на суше". Так обычно и поступают, если речь идет о каменных декоративных фонтанах или скульптурных композициях с льющейся водой. В этом случае под основанием скульптуры устраивают фонтанную чашу. Высота декоративного фонтана зависит от напора воды и размера водоема, форма фонтана — от насадки. Насадка формирует водный поток, и это, в конечном счете, определяет внешний облик фонтана.
Устройства любого фонтана представляет собой круговорот, в котором вода с помощью насоса поднимается вверх и затем стекает по камню в контейнер. Таким образом, речь идет о замкнутой системе, в которой использованная вода постепенно обновляется, поскольку первоначального запаса воды к определенному времени уже не хватает.
Фонтан привносит в сад шум, движение и сверкание воды. Фонтаны отлично смотрятся в декоративных водоемах. Устройство фонтанов очень разнообразно — крупные чаши с водой, падающей из одной чаши в другую, или простые желоба, производящие мягкое журчание воды, стекающей в урну. В дополнение к множеству отдельно стоящих декоративных фонтанов существуют и фонтаны, выполненные в природном стиле, когда вода струится прямо из гальки, мельничного жернова или скал.
Сегодня даже не важно, есть ли на загородном участке природный водоем: современная техника позволяет соорудить декоративный фонтан практически на пустом месте
Оцени ответ
reshebka.com
Объясните принцип работы фонтана. От чего зависит высота подъёма воды в фонтане?
НУ ВЫСОТА ОТ ДАВЛЕНИЯ ВОДЫ1 АТМОСФЕРА = 10 М СТОЛБА ВОДЫ, КОГДА ТО В УЧЕБНИКАХ ФИЗИКИ РИСОВАЛАСЬ ВОДАНОПОРНАЯ БАШНЯ И ПИТАЮЩИЙСЯ ОТ НЕЁ ФОНТАН, ЭТО ПОКАЗОВАЛО ПРИНЦИП СООБЩАЮЩИХСЯ СОСУДОВ НО ТЕПЕРЬ В ФОНТАНАХ СТОЯТ НАСОСЫ И СЛОЖНАЯ СХЕМА УПРАВЛЕНИЯ СТРУЯМИ <img alt="" data-hsrc="http://content-10.foto.my.mail.ru/mail/brac/118/h-452.jpg" src="//content-11.foto.my.mail.ru/mail/brac/118/p-452.jpg"><img alt="" data-hsrc="http://content-3.foto.my.mail.ru/mail/brac/60/h-604.jpg" src="//content-4.foto.my.mail.ru/mail/brac/60/p-604.jpg">
От давления в подаче...
Зависит от устройства фонтана. Ну, например, от мощности насоса... А может зависеть от высоты расположения пласта воды... Если водоносный слой находится ВЫШЕ фонтана. Так, например, устроены многие фонтаны в Петродворце. Насколько я помню, там только "Самсон" работает при помощи насосов, остальные самотеком... Хотя может я и ошибаюсь, давненько там не была...
Зависит от напора. Напор создает насос.
touch.otvet.mail.ru
