Газовая горелка для бани своими руками: фото и схема. Самодельные для бани печи на газу

Газовая горелка для бани своими руками, фото и видео

Газовые печи для бани выбирают в зависимости от производительности и объема парилки.

Когда встает вопрос какую печь использовать в бани отталкиваются от коммуникаций, которые подведены к участку. Доступность к газу решит многие проблемы, в том числе установку газовой печи. Газовые печи меньшего размера, а КПД у них выше чем у аналогов на жестком и жидком топливе. Как делается газовая горелка для бани своими руками, без ошибок, которые могут быть опасны для жизни, знают не все. Рассмотрим некоторые конструкционные особенности газовых печей, расскажем как сделать в бане газ правильно.

[contents]

Особенности газовой печи

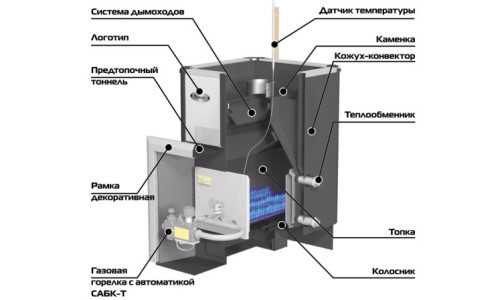

Умельцы придумали самодельные конструкции газовых печей для бани, но не имея опыта, сделать газовую горелку своими руками сложно. Модели от известных производителей соответствуют всем требованиям противопожарной безопасности, а правильно установить их можно своими руками. Главное,согласовать проект в газовой и пожарных инстанциях города.

Виды газовых генераторов

Газовые генераторы тепла по своему назначению подразделяют на виды:

Бытовые.
Отопительные.
Нагревательные.

В банных конструкциях применяют нагревательные генераторы. В редких случаях дополнительно используют отопительные, например газовый котел, когда необходимо провести в бане отопление и горячее водоснабжение. Протопить баню с их помощью невозможно.

К бытовым относятся приборы, например, для приготовления пищи. По своему обслуживанию они простые, поэтому нередко можно встретить на даче, например газовую плиту. Но поддерживать высокую температуру в помещение при влажности выше нормы можно только нагревательными.

По особенностям конструкции газовые печи подразделяют по следующим признакам:

Конструкция горелки.
Способы подогрева воды.
Какой материал использовался для изготовления.
Вид топлива.

Рассмотри подробнее некоторые.

Материал из которого изготовлена печь

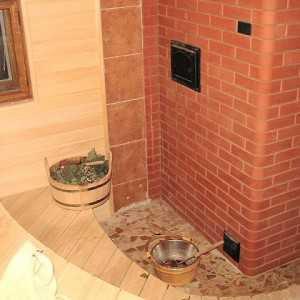

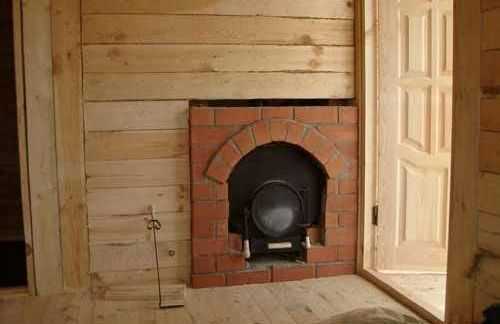

Газовая печка для бани выложенная из кирпича не нарушает интерьер русской бани.

Газовый генератор может быть изготовлен из металла или сложен из кирпича. Каждый материал имеет свои особенности.

Газовые печи из кирпича сложить можит только специалист. Тем более внутри конструкции все равно используют металлические элементы. Протопить кирпичную печку сложнее, так как нагревается она долго, но тепло она держит до 48 часов. Конструкция внешне мало отличимая от дровяной, но вместо дров расположена газовая горелка. А камни укладываются в специальную герметичную емкость, которая не будет пропускать влагу к огню. Для этого у поддона должны быть бортики и дно цельным.

К плюсам относятся:

Каменку можно выбрать большого объема.
Пользоваться горячей водой после протопки можно еще 1–2 дня.
Тепло от кирпичной конструкции более равномерное.

Минусы:

Начинать топить печку нужно за 4–6 часов до осуществления банных процедур.
Монтаж печи из кирпича дорогостоящий.
Под печку необходимо выполнить массивный фундамент, так как конструкция тяжёлая.

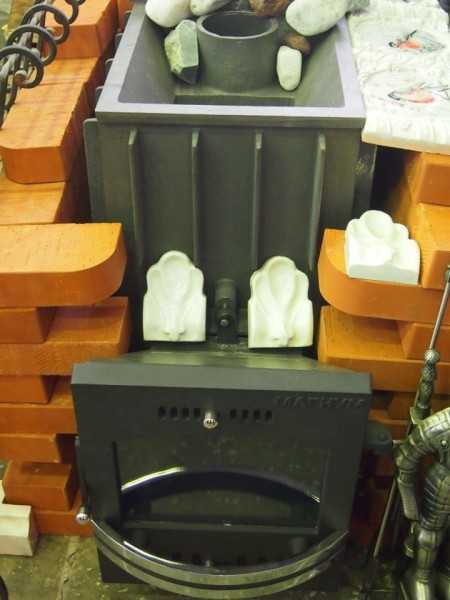

Металлические газовые печи легкие и небольшие. Стенки у них выполнены из металла толщиной от 5 мм. Каменка небольшая и прогреть баню можно за 2—3 часа. Компактность позволяет использовать генератор в бане любого размера начиная от 2х2 м.

Металлическую газовую печку можно собрать своими руками, достаточно иметь необходимые чертежи и некоторые инструменты и материалы:

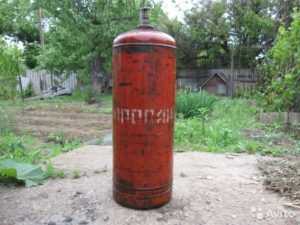

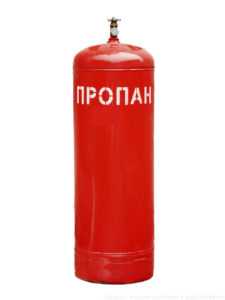

Баллон для газа. Можно купить новый, но дешевле использовать б/у. Такой легко достать в пунктах по приему металлолома.
Диски от камаза или легкового автомобиля б/у. Размер зависит от того какой мощности будет печка.
Металлические трубы: диаметр 2 и 4 см. меньшая для подводки газа и воздуха, большая для дымохода.
Газовая горелка (атмосферная).
Болгарка.
Сварочный аппарат.

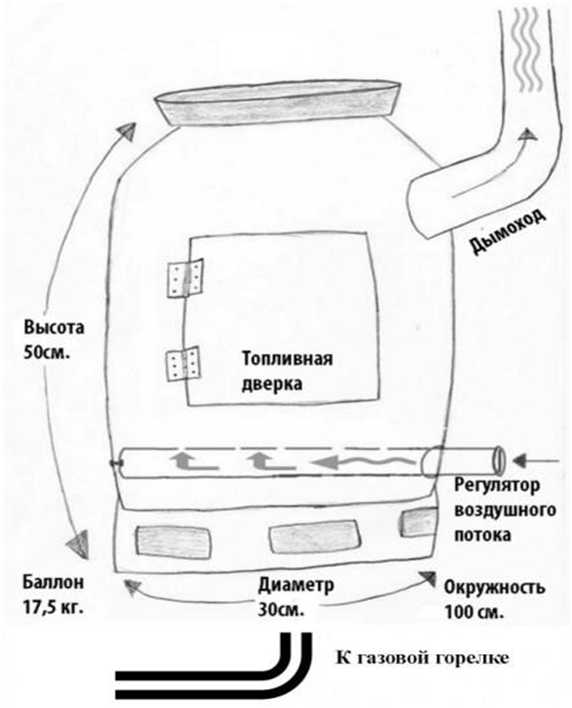

Схема-рисунок газовой печи для бани своими руками.

Сборку газовой печи своими руками осуществляют следующими этапами:

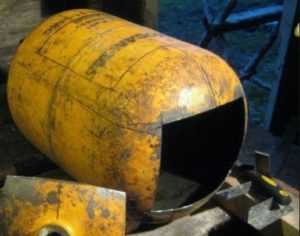

Болгаркой распиливается верх баллона так, чтобы отверстие вставлялось в колесный диск. Шов приваривается сварочным аппаратом. Если сварки нет, то можно использовать болты.

Следующим этапом готовится труба под подачу воздуха. Для этого берут диаметр 2 см и высверливают в ней 9–11 отверстий диаметром 5 мм. В нижней части баллона тоже высверливают отверстие диаметром 50 мм. Трубу вставляют в баллон так, чтобы с одной стороны она торчала на 15–20 см. Шов приваривается.

Газовую трубу приваривают аналогично, подробно можно рассмотреть на рисунке. На свободном конце монтируется переходник для крепления к газовому генератору (баллону, трубе).

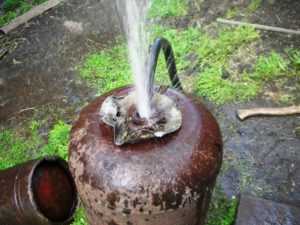

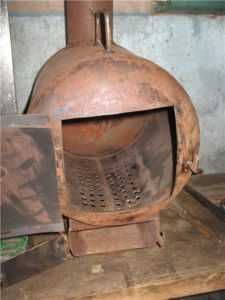

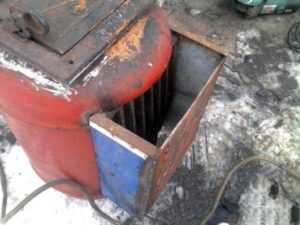

Сверху на баллон монтируется сваркой дымоходная труба. Сбоку, как показано на рисунке, вырезается отверстие под дверцу. Ее вырезают из куска стали и приваривают на петли.

Подобную конструкцию можно увидеть на видео:

Вид топлива

Железная газовая печка для бани быстро нагревается и остывает.

По виду топлива генераторы для бани подразделяют на комбинированные и только на газу. Первый вариант стоит дороже, но он удобнее. Топить баню можно как газом, так и дровами. Этот способ удобен тем, что если газ неожиданно закончился не нужно останавливать процедуру, а продолжить топить на жестком топливе.

Газовые печи стоят дешевле, но необходимо позаботиться, например, о дополнительном газовом баллоне. Использование пропана и бутана будет экономичнее если заменить инжектор на другой с меньшими отверстиями.

Какую бы печку на газу ни выбрали необходимо правильно подвести к ней газ.

Способы проводки газа к печке

Газифицировать баню можно двумя способами:

От общегородской системы.
Индивидуально при помощи баллона.

Газификация от городской системы

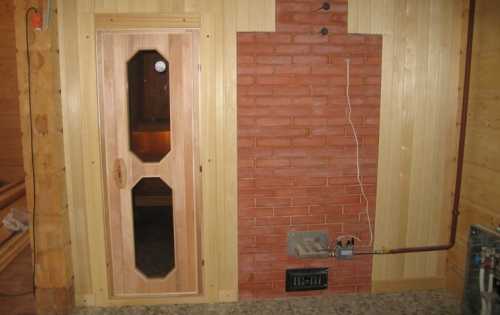

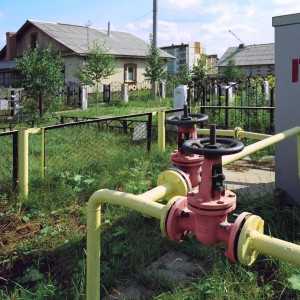

газ в баню можно провести от городской трубы.

Если по участку проходит газовая труба, то выгоднее запитать баню от нее. Сразу оговоримся, дело это трудоемкое и требует знаний и разрешений. Цена на услуги специализированных компаний высокая, но подведя газ к бане один раз можно не беспокоиться долгие годы. А оплата газовых счетов будет менее затратна, чем приобретать каждый раз топливо в баллонах.

Для городской газификации необходимо выполнить ряд мероприятий:

Получить и утвердить ряд документов: проект газоснабжения, согласовать технические условия и составить смету.
Приобрести оборудование и трубы и произвести монтаж.
Подготовить испытательно-техническую документацию, сдать работу в местную газовую службу.
Врезаться в систему, установить и зарегистрировать счетчик, запустить и получить документы на обслуживание и поставку топлива.

Все перечисленные пункты сделать самостоятельно сложно, проще вызвать специалиста. Причем городская газовая компания сама предоставит и проведет трубы до нагревательного прибора.

Индивидуальная газификация

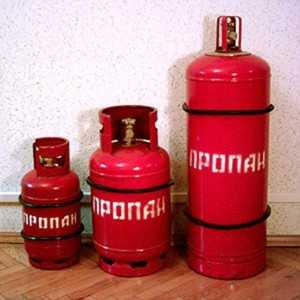

Можно запитать печку от газового баллона, который бывает различного объема.

Индивидуальная газификация подходит для участков где городская линия отсутствует. Газовый баллон можно приобрести в любом специализированном магазине. Но такое газоснабжение достаточно небезопасно.

Безопасность прежде всего, баллон не должен быть установлен в бане, его место на улице. Место выбирается легкодоступное и проветриваемое, то есть баллон нельзя заставлять различными предметами и завешивать вещами. Рядом вешается огнетушитель или устанавливается небольшой ящик с песком.

Какие особенности установки газового оборудования в бани

При проводке газа в баню необходимо не забывать о возможных утечках. Поэтому к оборудованию для бани особые требования:

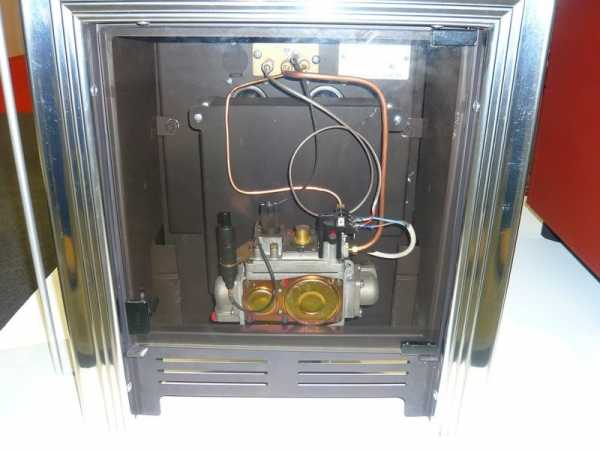

В печи должен быть установлен специальный датчик, который предотвратит подачу газа если горелка погаснет.
Природный газ подается по городской магистральной трубе, баллоны заправляются пропаном и бутоном на простых газовых заправках.
При установке газовых печей необходимо соблюдать все правила противопожарной безопасности, как при отоплении дровами или жидким топливом.
В бане необходимо правильно выполнить систему вытяжки и дымовую трубу.

Как правильно выполнить дымоход при газовом генераторе

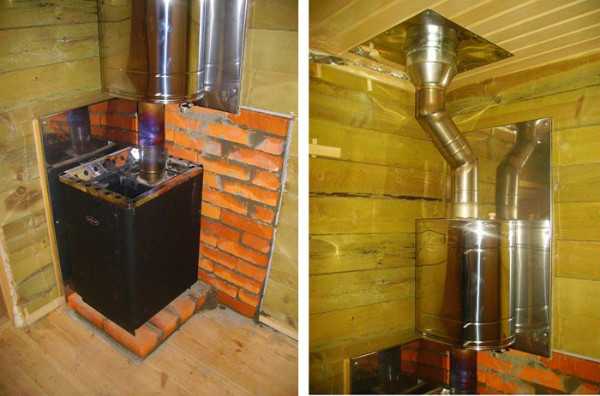

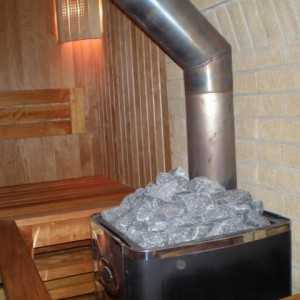

Самый простой вариант установить в бане сендвич трубу.

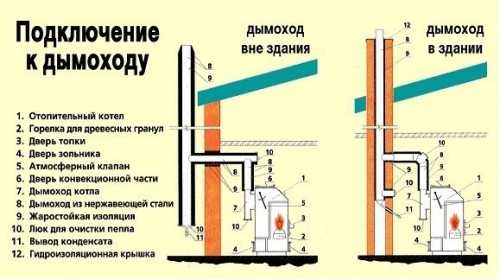

Для газовой печки и котла дымовая труба необходима точно так же, как при топке дровами. Угарный газ будет образовываться в печи и при отсутствии дымохода и хорошей вытяжки будет скапливаться в парилке. Основная опасность в том, что он не имеет ни цвета, ни запаха и отравиться им очень просто.

Современные газовые печи оснащены специальными датчиками, которые при плохой вытяжке срабатывают и перекрывают подачу газа. Но в целях экономии для дачи или садового участка приобретают самые дешевые генераторы.

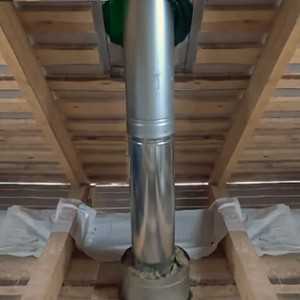

Правильно организованный дымоход должен иметь следующие узлы:

Проходное отверстие в потолке.
Флеш отверстие в кровле.
Зонт, который предотвращает попадание искр на крышу бани.
Труба.

Для кирпичной печи можно собрать газовую трубу. Но за ней будет сложнее ухаживать, да и работы по монтажу обойдутся не дешево. Проще смонтировать сэндвич-трубу.

Монтировать конструкцию просто, справится даже новичок не имеющий предварительной подготовки. Места соединений будут находиться на выходе из печи, встыках между потолком и кровлей.

Конструкция сэндвич трубы имеет теплоизолирующую прокладку, но так, как в бани все время высокая температура,то кровля и потолок все равно могут выгорать. Чтобы избежать этого необходимо выполнить изоляцию по потолку и крыши из асбестового волокна или листов металла.

Сверху на трубу монтируют зонтик. Его можно выполнить своими руками из старой консервной банки: вырезается дно и крышка, стенки разрезают в одном месте так, чтобы получился прямоугольник, из него сворачивают конус. Он предотвратит попадание внутрь осадков.

При правильном монтаже дымохода и оборудования газ в бане станет удобным и безопасным топливом. А печку из железа можно сделать своими руками. Но необходимо понимать что любая мелочь может повлечь страшные последствия. Если вы не уверены в своих знаниях, то лучше прибегнуть к помощи специалистов.

banyabest.ru

Газовая печь для бани своими руками

Природный газ можно назвать самым недорогим видом горючего. И благодаря такой экономичности газовые печи становятся все популярнее, в том числе и при использовании в банях. Устройства, которые работают на газе, являются очень компактными и простыми в обслуживании. Сегодня мы рассмотрим, как изготовить газовую печь для бани своими руками и что для этого нужно.

Содержание:

Особенности газовых печей
Конструкция газовых печей
Классификация газовых печей
Газовая печь для бань своими руками

Особенности газовых печей

Сегодня газовая печь может составить серьезную конкуренцию дровяной. В пользовании она гораздо чище, проще и дешевле. Она может довольно быстро прогреть парной воздух: летом за три-четыре часа, а зимой немного дольше. Чтобы баня хорошо прогрелась, требуется примерно восемь часов. Зато качественный прогрев обеспечивает комфорт, тепло и уют.

Одним из главных преимуществ газовой бани, как мы уже говорили, является экономичность. Это топливо наиболее дешевое и экономичное, поэтому вы сможете сэкономить хорошую сумму. На дровяные и электрические печи потребуется в три раза больше затрат! Газовая печь не требует особого внимания к тебе. Сгораемые отходы являются совсем небольшими, поэтому отопительная коробка и дымоходные каналы практически не загрязняются.

Существуют правила по установке газового котла в бане, которые являются очень строгими, зато обеспечивают высокую безопасность использования. Срок эксплуатации составляет примерно двадцать пять лет, а если вы будете регулярно выполнять профилактические ремонты, печь будет работать на протяжении долгого времени и не ломаться. Если не учитывать чрезмерно строгие правила безопасности, к недостаткам можно отнести лишь обязательное наличие централизованного газопровода.

Конструкция газовых печей

Устройство газовых печей похоже на дровяные, но имеет некоторые различия по свойствам топлива. Газовая печь имеет корпус, предохранитель (для прекращения подачи топлива в случае затухания), термостат, герметичную газокамеру, дымоход. Отличие заключается в том, что подача топлива осуществляется через проведенную газовую магистраль.

Баллоны с газом помещаются в специальную емкость по всем правилам техники безопасности. Как показывает практика, газовый баллончик в пять кубометров сможет прогревать помещение до двухсот квадратных метров в течение одного отопительного сезона. Стоит отметить, что пропан обладает более высокой способностью подачи тепла, если сравнивать его с природным газом. Такие печи могут иметь разную мощность, расчет которой зависит от объема бани.

Вы должны знать, что на 0,4 кубометра приходится 252 килокалории тепла. Поэтому можно легко посчитать, какой объем газа вам необходим. Газовые банные печи не требуют периодического нагрева, поэтому их следует отключать во время пользования. Такие печи работают по очень простому принципу - воздух смешивается с газом еще до поступления в топку. Отдельная часть воздуха проходит в топку.

Вы можете регулировать количество поступаемого воздуха в газовую печь для бани при помощи нижней дверки, которая также позволяет чистить горелку. Воспользовавшись специальным гибким шлангом, газ подводится к горелке (или используется баллон).

Классификация газовых печей

Существует много различных модификаций газовой печи. Вы должны определить сами, какую баню вы хотите и, исходя из этого, принять решение. Наиболее хороший вариант - это кирпичная печь с надувной горелкой. Более простой вариант - металлическая печь, облицованная кирпичом. Газовые котлы делятся по назначению - они могут быть отопительными, нагревательными и бытовыми. Как правило, в банях используют нагревательные печи, которые различаются по материалу, технологии нагрева воды и типу горелки.

Материалы для газовой банной печи

Самодельные газовые печи для бань можно строить из камня, металла или кирпича. Камень и кирпич растапливаются дольше, чем металл, но также долго держат тепло. А вот металлические газовые печи нагреваются очень быстро, но и быстро остывают. Стоит отметить, что металлические печи являются наиболее компактными. Они очень просты в установке и пользовании. Если металлическую печь облицевать кирпичом, внешне она не будет отличаться от кирпичной.

Газовые горелки

Существует два типа газовых горелок: атмосферные и надувные. Атмосферные горелки являются наиболее простыми и дешевыми. Для их работы не требуется система автоматики и сложное оборудование. Горение газа поддерживает воздух, который поступает в камеру сгорания через поддувало или зольниковую дверцу. Эффективность работы зависит от количества воздуха внутри бани, поэтому маленькое количество кислорода может привести к проблемам. Существуют и надувные горелки, но такое оборудование является более сложным.

Конструкция таких горелок зависит от вентилятора, который нагнетает воздух извне и зависит от электрического тока. Цена газовых печей для бани с надувными горелками в итоге получится самой высокой, так как этот вариант является более дорогим в плане потребления электроэнергии, но и более эффективным. Его часто используют в так называемых комбинированных печах, которые могут топиться не только на газе, но и на другом топливе, например, на дровах.

Способы нагрева воды

Существуют газовые печи с уже встроенным баком для воды и выносным вариантом. Первый вариант является более удобным, поскольку вода нагревается благодаря продуктам сгорания топлива. Дымоход необходимо устанавливать так, чтобы он мог проходить через нагреваемый объем воды. Нагрев бака производит и тепло, которое исходит от каменки. Такой вариант позволяет не загромождать баню лишними приборами.

Что касается газовой печи с выносным баком, он обычно размещается на ближайшей стене или в другом помещении. Два элемента соединяются системой труб, по которым проходит горячая вода, которая нагревается внутри топки.

Газовая печь для бань своими руками

Учтите, что для установки газовой печи в баню необходимо получить разрешение. Самое лучшее сочетание влажности и температуры может создать кирпичная печь. Может показаться, что такой вариант очень сложно установить, но при старании и соблюдении всех строительных технологий с этой задачей справиться любой хороший хозяин.

Подготовительные работы

Для начала необходимо все спроектировать и выбрать наиболее подходящее место. Как правило, печь ставится возле перегородки или стены, поскольку она должна отапливать парную и поддерживать оптимальную температуру в комнате отдыха. Основные элементы самодельной газовой печи: основание, дымоход (изолируется минеральной ватой), каменка, горелка, лист из огнестойкого материала, накладка, блок управления.

При создании печи вы можете воспользоваться остатками материалов, которые не понадобились при строительстве бани, но лучше купить новые. Мы рекомендуем вам не экономить на качестве, ведь хорошая печь обеспечит вам свою надежность и долговечность. В процессе работы вам понадобится такие материалы и изделия: красный обожженный кирпич, глина, оцинкованная жесть, арматурный пруток, металлическая труба, колосниковая решетка, песок, двери поддувала, асбестоцементная труба, двери топки, водогазопроводная труба и лист стали.

Перед тем, как сделать газовую печь для бани, необходимо возвести фундамент. Его строительство начинается с котлована, дно которого должно располагаться ниже промерзания грунта, что занимает примерно семьдесят сантиметров. В самом низу его ширина должна быть чуть большей, нежели основная выемка. Этот прием поможет избежать лишних хлопот в случае подвижек грунта. Дно котлована необходимо покрыть песком толщиной в пятнадцать сантиметров. Песок заливается водой, пропитывается и засыпается камнем с битым кирпичом примерно в двадцать сантиметров.

После этого накладывается щебень, делается опалубка и устанавливается армированный каркас. Далее необходимо залить бетон, после схватывания которого опалубка разбирается, а поверхность покрывается гудроном в несколько слоев. Место, которое освободилось от досок, можно засыпать мелким гравием с крупным песком. Не забудьте установить влагоизоляцию в верхней части фундамента.

Обустройство стен печи

После обустройства фундамента можно заняться установкой стен. Для начала делается защитная стена, которая сможет обезопасить баню от возможного воспламенения. Она изготавливается из нарезного кирпича, который скрепляется цементным раствором. Для бани из кирпича лучше использовать песочно-глиняный раствор. Как правило, глина берется на глубине не меньше полуметра земли.

Ее заливают водой в специальной емкости на сутки и тщательно перемешивают. Песок необходимо очистить от мусора и просеять. После этого песок и глина смешивается в соотношении 1:1, затем снова перемешиваются с добавлением воды. Когда раствор примет абсолютно ровную консистенцию без комков, можно начинать возведение. Лучше заготавливать раствор маленькими партиями, по мере расходования.

Самая первая кладка кирпича играет очень важную роль. На фундаменте предварительно размещают гидроизоляционную прокладку из битума, на которую и кладется первый слой. Все кирпичи смачиваются водой, в идеале нужно поместить кирпич в воду и выждать около десяти минут. Когда кирпич будет положен на раствор, следует его немного придержать строительной киркой.

Внимательно проверяйте, чтобы кирпичи плотно прилегали друг к другу, и швы были не толще пяти миллиметров. Второй и следующие ряды кладутся таким образом, чтобы каждый кирпич в последствие перекрывал стык 2 кирпичей нижнего ряда. Прежде чем выкладывать кирпичи на раствор, строители рекомендуют выложить их в сухом виде, чтобы вы могли увидеть полную картину.

Каждый этап строительства нужно согласовывать с чертежами газовой печи для бани. Во время кладки третьего ряда необходимо встроить дверцу поддувала, которая закрепляется оцинкованной проволокой или нарезанными полосками из стального листа. В четвертом ряду размещается колодец для золы и колосника. Для его надежного размещения необходимо проделать углубления и оставить место для его расширения (хватит одного сантиметра).

Установка фурнитуры

Шестой ряд должен окончить установку дверцы для поддувала, а седьмой завершить размещение колосника и дверку топки. Наиболее прочными считаются чугунные дверцы. В восьмом ряду монтируется перегородка - начало дымохода. Кирпичи укладываются до четырнадцатого ряда, на котором размещают швеллеры.

Сделайте в передней стенке проем для емкости, в которой будет греться вода и которая устанавливается на швеллеры. Емкость вертикально держат боковые стенки. Пятнадцатый ряд кладут из половинок кирпичей и располагают их под углом. Половинки будут основой для кладки разделительной стенки. Точно также кладутся три следующих ряда, как и первые.

На уровне девятнадцатого ряда можно установить дверцу, выпускающую пар. Тонкие полосы из мягкой стали ставятся между двадцатым и двадцать первым рядом, после чего ставится емкость для горячей воды, которая окружается обломками кирпичей. С двадцать третьего ряда устанавливают печную трубу, которую выбирают исходя из модификации печи. Труба над крышей должна возвышаться на расстоянии не менее полуметра.

Массивный газовый котел для бани должен иметь большую и тяжелую трубу, а небольшой - легкую. Помните о том, что толщина трубы должна быть не менее половины кирпича. Сечение для прохода дыма должно иметь такие же размеры. Здесь лучше задействовать раствор из извести или цемента. Глинистый состав может размыть дождь, что приведет к разрушению.

Заключительные работы

После окончания всех работ печь необходимо оштукатурить. Эта процедура улучшит внешний вид и послужит дополнительной защитой от возгорания. Штукатурку можно делать из любого раствора, добавив в него алебастра. Вы можете использовать и гипс, но учтите, что он имеет свойство очень быстро застывать. Отличный вариант для штукатурки - глина, гипс и песок, смешанные вместе (можно исключить гипс).

Прежде чем проводить штукатурку, необходимо подготовить стенку печки. Ее очищают от застывшего раствора до одного сантиметра. После этого лучше зашпатлевать. Если вы собираетесь прогревать баню при помощи сжиженного газа, баллон следует размещать на улице. Многие владельцы бань закапывают баллоны с газом в нескольких метрах от их расположения. Напомним, что сжиженный газ обладает более высокой теплотворной способностью.

Если вы собираете газовый котел для бани своими руками, лучше отдать предпочтение системе автоматики САБК-8-50С. Эта система прекрасно поддерживает установленную температуру и знакома всем мастерам. Также она является максимально безопасной - за счет четырех степеней автоматической защиты.

Эта автоматика имеет свойство отключать отопительное оборудование при аварийных ситуациях: при затухании пламени, если давление газа падает ниже уставленной отметки, или если импульсная система автоматики разгерметизируется. Такая печь возводится от восьми до десяти дней и просушивается в течение двух недель. После этого можно начинать ее постепенно растапливать, но не стоит сразу доводить до сильного разогревания.

Вопросы безопасности

Чтобы правильно изготовить печку для бани, следует изучить инструкцию газовой печи для бани и строго следовать им. Как известно, газовый котел является взрывоопасной конструкцией. Для снижения риска возгорания рекомендуется придерживаться следующих правил:

Печь должна находиться на расстоянии не менее полуметра от конструкций, которые могут загореться. Это расстояние можно уменьшить, если поставить защитный барьер из огнеупорного материала (например, железа). Если стена рядом с печью выполнена из пожароопасного материала, напротив дверцы следует устанавливать специальный экран, который имеет размер в два топочных проема.
При монтаже печи и дымохода нужно использовать трубу из нержавеющей стали. Трубы нельзя протягивать через жилые помещения. Дымоход должен быть до пяти метров от уровня горелки. Не забудьте герметично присоединить дымовую трубу к печи.
Проем для горелки должен иметь следующие размеры: высота от 470 до 550 миллиметров, ширина от 350 до 450 миллиметров.
Необходимо тщательно изолировать дымоход от потерь тепла. Это делается в месте, где он проходит через крышу и потолок. Также утепляется и дымовая труба.
Огнеупорное основание, которое находится под печкой, должно выступать на сто миллиметров от краев прибора.
Высота помещения должна быть не менее двести двадцати сантиметров. В нем должна быть устроена вытяжная вентиляция и установлено окно с форточкой. Все двери должны открываться только наружу.
Газопровод, согласно схеме газовой печи для бани, выполняется из меди или стали.
Гибкие соединения должны быть цельными, устойчивыми к давлению и температуре, обозначаться меткой «газ» и обладать диаметром в десять миллиметров.
Если централизованная подача газа не предусмотрена, следует установить отвод сгораемых продуктов в атмосферу.
Перед печью на полу укладывается металлический лист с теплоизоляционным слоем внизу.

Газовая печь отлично подойдет для бани и для сауны. Сегодня этот вариант является наиболее удобным и экономичным. Если вы решите изготовить газовый котел для бани своими руками, следует серьезно отнестись к правилам безопасности и получить разрешение от соответствующих инстанций. При соблюдении всех технологий строительства и соответствующих правил эксплуатации, ваша печь будет служить очень долго и бесперебойно.

strport.ru

3 вида оборудования для бани на газу [+ВИДЕО]

В последнее время потребители все чаще стали обращать внимание на банные печи, работающие на газу. Низкая цена топлива, компактность изделий и простота их эксплуатации при достаточно высоком КПД стали залогом такого спроса.

Однако стоит предупредить всех желающих о том, что газ может стать очень опасным в неумелых руках.

На фото – газовая печь для бани

Совет: лучше используйте проверенные временем варианты печей, изготовленные в заводских условиях, чем самодельные.

Кстати, если вы не знаете, как провести газ в баню, то для этого нет никаких отдельных законов и предписаний. Вы должны только согласовать проект со службой пожарного надзора, а также с другими органами, которые имеют к этому отношение.

Конструкции

У газовых печей в целом есть три основных направления, они могут быть:

бытовыми;
нагревательными;
отопительными.

Печи для бани на газу — второй тип устройств(нагревательные). Отопительный вариант больше предназначен для автономной системы отопления в доме и для горячего водоснабжения.

Поддерживать нужную температуру при высокой влажности они не в состоянии. Бытовой класс устройств используют для приготовления пищи и их основной критерий – неприхотливость и простота эксплуатации, делая их незаменимым помощником на даче.

Кроме того, газовые печи для бани разделяют на группы по следующим признакам:

материал;
тип горелки;
вид топлива;
способ нагрева воды.

Материал корпуса

Печь для бани на газу можно сложить из камня или кирпича, она также может быть сделана и из металла. Любая из этих разновидностей корпуса имеет плюсы и минусы.

Камень и кирпич

Банные печи из кирпича, хотя и нагреваются дольше, зато, в отличие от металлических, тепло сохраняют значительно дольше. В связи с этим приходится начинать протапливать парилку еще ночью, чтобы днем попариться всласть.

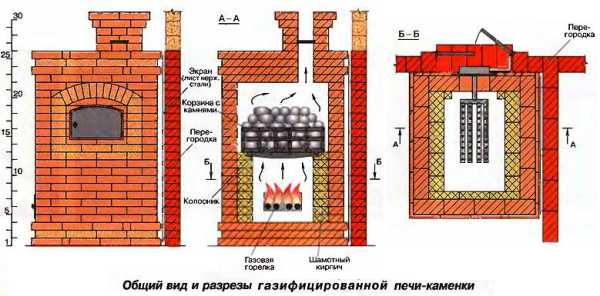

Газифицированная печь-каменка из кирпича

Внешний вид данной конструкции почти ничем не отличается от традиционной дровяной печи. Поэтому ее можно встраивать в классическую баню, не нарушая ее гармонию.

Только в этом случае «топочная» дверца открывает доступ не к месту загрузки дров, а к каменке, которая расположена внутри и нагревается не только теплом от сгорания газа, но и за счет лучистой энергии.

Так как она размещается непосредственно над горелкой, к ней предъявляются особые требования. Укладывать камни для бани следует в металлическое корыто, на дне которого обязательно должны быть борта, чтобы вода не попадала на пламя.

Металл

У металлических печей-каменок очень тонкие стенки корпуса, а также небольшая загружаемая масса камней. Благодаря этому происходит их быстрое прогревание, хотя и остывают они также быстро. Еще один плюс конструкции – компактность, что дает возможность устанавливать конструкцию в любую сауну или баню.

Печь-каменка из металла

Сборка металлической газовой печи обходится значительно дешевле. Так что, если вы имеете необходимые навыки и инструмент, можете ее изготовить своими руками. Ниже представлена инструкция по сборке простейшего варианта банной печи, работающей на газу, из газового баллона.

Вам понадобится:

газовый баллон б/у, купить который можно на пункте сбора металлолома за символические деньги;
колесный диск б/у, который станет основанием каменки. Приобрести можно там же;
газовые трубы: две Ø 2″ – использоваться будут для подвода в камеру воздуха и газа, одну Ø 4″ – для дымохода;
атмосферная газовая горелка;
соединительные элементы.

Процесс

Срежьте болгаркой верх газового баллона таким образом, чтобы в отверстие можно было вставить колесный диск. Лучше их сварить между собой электросваркой, но можно соединить и болтами.
Приготовьте трубу для подачи воздуха. В 2-х дюймовой трубе просверлите 8-10 отверстий Ø 5 мм. Сделайте также отверстие внизу баллона диаметром 52-55 мм. Вторая, целая часть трубы, должна выходить из баллона на 150-200 мм. Закрепите ее электросваркой.
Монтаж, подводящей газ трубы производится также. На втором конце необходимо сделать переходник для подсоединения конструкции к газовому баллону или газопроводу.
Закрепите сверху на баллоне дымоход и сделайте дверцу, вырезав болгаркой прямоугольное отверстие и прикрепив петли и ручку к полученному металлическому куску.

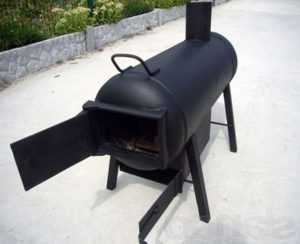

Схема самодельная печи из газового баллона

Классификация по типу топлива

Газовые печи могут быть – только газовыми или комбинированными (газ+дрова), которые часто называют газодровяными. Но такая универсальность обходится дополнительными расходами при постройке бани, так как последние имеют большие размеры.

Поэтому больше всего спрос сегодня именно на «чистые» газовые печи, которые компактнее, легче и безопаснее в эксплуатации.

Газодровяная печь

Подсоединять их можно не только к трубопроводу центрального газоснабжения. Топливом может быть и пропан-бутан, который можно приобрести на обычных автомобильных заправках.

Последний почти в три раза мощнее по теплотворной способности, поэтому и расход его, соответственно, будет ниже. Кроме того, транспортировка и возможность хранения топлива в сжиженном виде облегчит процесс эксплуатации данных устройств.

Совет: для экономии газа при использовании пропан-бутана, необходимо заменить стандартный инжектор, который имеет большое отверстие, чем необходимо.

Недостатки

Для размещения газовых баллонов необходимо изготовить и установить специальный металлический ящик на участке, удаленном на безопасное расстояние от бани и дома. Можно их также поместить в прочную емкость, которую закопать затем в землю.

Типы горелок

Газовые горелки для бани есть двух типов:

Атмосферная– недорогое устройство, такая газовая горелка для бани не зависит от подачи электроэнергии и не требует установки в печах серьезной автоматики. В камеру воздух может поступать через зольниковую дверцу или специальные трубы. Поэтому КПД печи с такой горелкой сильно зависит от его объема.Если будет недостаток кислорода, горение проходит не так интенсивно, газ не полностью сжигается и эффективность устройства падает.
Наддувные являют собой сложное устройство, зависят электроэнергии, так как в конструкции предусмотрен специальный вентилятор для нагнетания воздуха. Но, все это компенсируется высоким КПД таких печей. Наддувные горелки универсальны – их можно использовать в газодровяных печах, а атмосферные для этого не годятся.

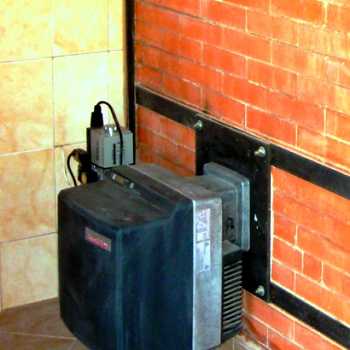

Наддувная горелка

Нагрев воды

Газовые печи для сауны могут использоваться также для нагрева воды, не только для поддержания необходимой температуры в парной. В этом случае помогает энергия продуктов сгорания, которые отводятся через дымоход бани, и лучистое тепло от раскаленных камней.

Бак с водой устанавливают непосредственно над каменкой или под ней, а через воду проводят дымоход. Подобное конструктивное решение позволяет не увеличивать площадь устройства, и печь занимает столько же места в парной, как и без водяного бака.

Еще один вариант – подвеска бака сбоку печи и на заднюю стенку. Нагрев воды тогда происходит металлическим корпусом оборудования.

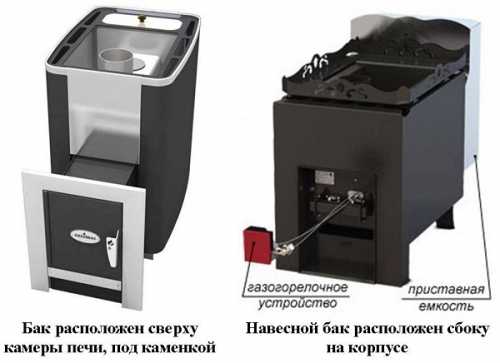

Газовая печь с нагревательным баком для воды

Угарный газ

Данный аспект очень важен для безопасного времяпровождения в бане. Дело в том, что человек может отравиться угарным газом незаметно для себя, особенно, когда была принята некоторая доза алкоголя.

Для того чтобы себя обезопасить, необходимо установить в помещении датчик угарного газа для бани, который вовремя сообщит о достижении опасного значения CO в атмосфере. Так как такой газ тяжелее воздуха, датчик следует устанавливать ближе к полу.

Вывод

Использование газовых печей в бане позволяет не заботиться о топливе, горящем в топке, и наслаждаться банными процедурами. Останется только выбрать подходящую модель и правильно установить ее в парилке. Кроме того, нужно не забывать о правилах пожарной безопасности и об угарном газе. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

9ban.ru

Газовая печь для бани своими руками

Особенности газовых печей

Конструкция газовых печей

Вы должны знать, что на 0,4 кубометра приходится 252 килокалории тепла. Поэтому можно легко посчитать, какой объем газа вам необходим. Газовые банные печи не требуют периодического нагрева, поэтому их следует отключать во время пользования. Такие печи работают по очень простому принципу — воздух смешивается с газом еще до поступления в топку. Отдельная часть воздуха проходит в топку.

Классификация газовых печей

Существует много различных модификаций газовой печи. Вы должны определить сами, какую баню вы хотите и, исходя из этого, принять решение. Наиболее хороший вариант — это кирпичная печь с надувной горелкой. Более простой вариант — металлическая печь, облицованная кирпичом. Газовые котлы делятся по назначению — они могут быть отопительными, нагревательными и бытовыми. Как правило, в банях используют нагревательные печи, которые различаются по материалу, технологии нагрева воды и типу горелки.

Материалы для газовой банной печи

Газовые горелки

Способы нагрева воды

Газовая печь для бань своими руками

Подготовительные работы

Обустройство стен печи

Установка фурнитуры

Шестой ряд должен окончить установку дверцы для поддувала, а седьмой завершить размещение колосника и дверку топки. Наиболее прочными считаются чугунные дверцы. В восьмом ряду монтируется перегородка — начало дымохода. Кирпичи укладываются до четырнадцатого ряда, на котором размещают швеллеры.

Массивный газовый котел для бани должен иметь большую и тяжелую трубу, а небольшой — легкую. Помните о том, что толщина трубы должна быть не менее половины кирпича. Сечение для прохода дыма должно иметь такие же размеры. Здесь лучше задействовать раствор из извести или цемента. Глинистый состав может размыть дождь, что приведет к разрушению.

Заключительные работы

После окончания всех работ печь необходимо оштукатурить. Эта процедура улучшит внешний вид и послужит дополнительной защитой от возгорания. Штукатурку можно делать из любого раствора, добавив в него алебастра. Вы можете использовать и гипс, но учтите, что он имеет свойство очень быстро застывать. Отличный вариант для штукатурки — глина, гипс и песок, смешанные вместе (можно исключить гипс).

Если вы собираете газовый котел для бани своими руками, лучше отдать предпочтение системе автоматики САБК-8-50С. Эта система прекрасно поддерживает установленную температуру и знакома всем мастерам. Также она является максимально безопасной — за счет четырех степеней автоматической защиты.

Вопросы безопасности

Печь должна находиться на расстоянии не менее полуметра от конструкций, которые могут загореться. Это расстояние можно уменьшить, если поставить защитный барьер из огнеупорного материала (например, железа). Если стена рядом с печью выполнена из пожароопасного материала, напротив дверцы следует устанавливать специальный экран, который имеет размер в два топочных проема.
При монтаже печи и дымохода нужно использовать трубу из нержавеющей стали. Трубы нельзя протягивать через жилые помещения. Дымоход должен быть до пяти метров от уровня горелки. Не забудьте герметично присоединить дымовую трубу к печи.
Проем для горелки должен иметь следующие размеры: высота от 470 до 550 миллиметров, ширина от 350 до 450 миллиметров.
Необходимо тщательно изолировать дымоход от потерь тепла. Это делается в месте, где он проходит через крышу и потолок. Также утепляется и дымовая труба.
Огнеупорное основание, которое находится под печкой, должно выступать на сто миллиметров от краев прибора.
Высота помещения должна быть не менее двести двадцати сантиметров. В нем должна быть устроена вытяжная вентиляция и установлено окно с форточкой. Все двери должны открываться только наружу.
Газопровод, согласно схеме газовой печи для бани, выполняется из меди или стали.
Гибкие соединения должны быть цельными, устойчивыми к давлению и температуре, обозначаться меткой «газ» и обладать диаметром в десять миллиметров.
Если централизованная подача газа не предусмотрена, следует установить отвод сгораемых продуктов в атмосферу.
Перед печью на полу укладывается металлический лист с теплоизоляционным слоем внизу.

saunaljux.ru

Печь для бани своими руками из газового баллона: пошаговая инструкция

Сделать печь для бани из баллона по силам домашнему умельцу, который может производить несложные сварочные и слесарные работы. Главное выбрать надежную конструкцию, подготовить необходимые материалы и не торопясь сделать отличную каменку для вашей парной.

Перед началом работ необходимо подготовится, выполнить чертежи вашей печки, найти необходимый материал и приготовить оборудование и инструмент к работе.

Подготовительные работы

к содержанию ↑

Выбор газового баллона

Для работы лучше использовать баллон от пропана. Он наиболее подходит для такой конструкции из-за своих габаритов. Купить баллон можно на любом пункте приема металлолома, главное, чтобы он был целым, без дырок и больших вмятин.

Не важно, когда баллон был произведен и срок его испытания. Не обращайте внимания на однородность покрытия стенок емкости краской, она все – равно выгорит сразу при первых испытаниях печи. Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона.

Газовый баллон

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Не стоит приобретать новый сосуд, лучше использовать эти средства на покупку листа металла и других материалов. Поинтересуйтесь у соседей и друзей, вдруг у них пылится ненужный баллон, который они с радостью вам подарят или продадут за небольшую плату.

к содержанию ↑

Материалы и их количество

Указать точное количество материалов затруднительно. Многое зависит от размеров емкости для воды или величины отсека для камней. Приведем перечень необходимых материалов, а сколько их понадобится, решать вам:

газовый баллон;
лист металла, толщиной 2-3 мм;
если после стройки остались отрезки арматуры или прутков из них можно изготовить колосник и ручки для дверок;
для ножек можно использовать уголок или профильную трубу. Если в хозяйстве есть отрезок трубы большого диаметра, можно отрезав деталь шириной 60-70 мм, разрезать ее пополам и приварить к баллону;
труба, сечением 120 мм, длиной 400 мм для вывода дымохода;
пруток или арматура, для изготовления сетки в которую укладываем камни;
кирпичи для фундамента печи бани.

Не используйте камни со слюдой или гранит. В первом варианте будет выделяться угарный газ при разогреве, а гранит быстро разрушается при воздействии высокой температуры. Лучше укладывать каменку диабазом.

к содержанию ↑

Инструменты

Понадобится:

сварочный аппарат со средствами защиты рук и глаз;
верстак с тисками;
одежда с длинными рукавами из плотного материала;
электроды для сваривания конструкционных сталей. Недорогой вариант – АНО-21 или МР-3, диаметром 3-4 мм;
болгарка;
отрезные и зачистной диски;
слесарный инструмент;
наждачная бумага, щетка по металлу.

к содержанию ↑

Пошаговая инструкция по изготовлению

Наша печка будет сделана из газового баллона, сверху которого расположим резервуар для нагрева воды и отделение для камней.

к содержанию ↑

Схема

Для лучшего понимания приведем схему печки в разрезе:

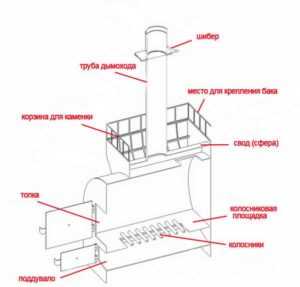

Схема печи для бани из газового баллона

Внизу, сделав паз, оборудуем полость для сбора золы и поддувало, которая надежно закрывается дверцей. Сверху выполним 2 отсека. В задней части баллона сделаем решетчатую конструкцию для камней и выход патрубка дымохода.
В передней расположим емкость для воды с водоразборным краном и отверстием для залива воды.
Печь будет оборудована 4 ножками, на которые ее установим на фундамент из кирпича. На выходе трубы дымохода устанавливается шиберная задвижка для регулировки тяги. Низ каменки закрывается колосниковой решеткой, которая предохраняет дно от воздействия высоких температур и сквозь нее в зольник просыпается зола.
Для дверцы топки срезаем переднюю, полость баллона и устанавливаем отрезанную деталь на петельки.
При производстве работ, чтобы не простаивать, необходимо соблюдать очередность проведения работ.

к содержанию ↑

Обустройство фундамента

Вообще под небольшие металлические печки фундамент делать нет смысла. Но в нашем случае, каменка будет устанавливаться на деревянные полы. Поэтому для защиты от пожаров лучше сделать основание из 2 рядов кирпича, чем уложив на пол стальной лист, наступать на него в парной:

Определившись с местом установки печи, по размерам будущего фундамента снимаем доски.
Первый ряд кирпичей выкладываем на ребро. Раствор лучше сделать из цемента и глины, в соотношении 1 к 4. Старайтесь, чтобы кирпич располагался отверстиями внутрь.
Второй ряд выкладываем плашмя.

Теперь оставляем фундамент застывать и переходим к выполнению следующей операции по изготовлению печи для бани из баллона.

к содержанию ↑

Защита стен и потолка

Печь, при работе выделяет большое количество тепла, которое вызовет деформацию деревянных деталей стен и потолка. Поэтому из принято закрывать защитными экранами, закрытыми с лицевой стороны фольгой, для отражения тепла в помещение.

Не обложенную кирпичом печь запрещено устанавливать к стене, на расстоянии 700-1000 мм и до потолка 1000 мм. Поэтому для экранов можно использовать плиты ЦСП и из другого негорючего материала.

к содержанию ↑

Изготовление конструкции

Изготавливая печь для бани своими руками из газового баллона, домашний мастер должен выполнять работу в определенной последовательности:

Газовый баллон с краном потребуется вынести на улицу, и выпустить остатки жидкости и газа. Лучше это делать в безлюдном месте, запах газа быстро распространиться по воздуху на большое расстояние, поэтому, чтобы не пугать соседей и не объясняться с газовиками, пожарными и спасателями, лучше отойти подальше или предупредить соседей.
После выхода газа, зажимаем баллон в тисках и откручиваем кран газовым ключом. В баллоне может остаться газ или конденсат, поэтому чтобы обезопасить себя от взрыва и пожара, обязательно полностью залейте емкость водой и только потом можно приступать к следующим операциям.
Заполняем водой
Размечаем линию реза в верхней части. Для этого по кругу проводим линию на краю закругления лицевой части. Отрезаем верхушку, которая послужит как заготовка для двери топки. Баллон заполнен водой до верха, поэтому прорезав его, дайте воде вытечь и только потом заканчивайте эту операцию.
Отверстие для топки
Сливаем воду. Пока она сходит, на отрезанной верхушке, закрываем отверстие под кран металлом и обвариваем его. Навариваем ручку из прутка и шпингалет. Затем привариваем к дверке 2 петельки.
В нижней части печи, размечаем и вырезаем паз. Ширина 100 мм, длина – от задней части баллона отступаем 200 мм. Из листа металла вырезаем 2 детали шириной 70 мм, прихватываем их стоя, по краю вырезанного паза, оставляя открытой только лицевую часть. Затем накрываем отрезанным донышком баллона и прихватываем его к боковинкам. Лицевую часть закрываем дверкой. Дверь должна плотно закрывать полость зольника. Надежно обвариваем швы, проверяем качество сварки и зачищаем швы болгаркой с зачистным камнем.
Привариваем ножки необходимой длины.
Длина ножек определяется по вашему усмотрению
Располагаем дверь топки печи на месте установки и привариваем петли к баллону. От стенки печи выводим ответную часть для запирания шпингалета, прихватываем ее. Проверяем плотность закрывания дверей зольника и топки, для уплотнения можно использовать асбестовый шнур.
Установка дверц для поддувала и топки
На донышко укладываем колосниковую решетку, которая делается из любых отрезков арматуры, прутка. Если детали короткие их можно сварить встык из нескольких кусков. Нам понадобится сделать решетку по всей длине печи. Для этого нужно 2 детали по длине баллона. Между ними ввариваются перемычки, с шагом 6-8 мм. Следите за правильным расположением деталей, они должны выкладываться в одной плоскости. Не следует полностью обваривать стыки, достаточно поставить прихватки с 2 сторон.
Колосниковая решетка

Еще один вариант обустройства колосников (просверлить дырки)
В лицевой части изготавливаем бак для воды. Для этого боковые стенки поднимаем на необходимую высоту от боков печки, в передней и задней части емкости необходимо сделать вырезы для стыковки к круглой поверхности печи. Детали прихватываются между собой и к баллону, затем по размерам вырезается и устанавливается крышка на приваренные к стоевым деталям отрезкам уголка. Крышку лучше не закреплять намертво для облегчения обслуживания емкости. Бак надежно обваривается, после первого прохода отбивается шлак и укладывается еще один шов. Сбоку водогрейки, в нижней части делаем отверстие и устанавливаем водоразборный кран.
Пример бака для воды
В задней части печи делаем сетку для камней из арматуры и вырезаем сваркой отверстие под дымоход. Вверху вывода делаем шиберную заслонку из прутка и круга, вырезанного из листа металла по диаметру трубы. Устанавливаем и привариваем выход вентиляции. Сетку делаем с учетом размера камней. Она начинается с боков печи и поднимается над верхом баллона на 200-250 мм. Такого слоя камней достаточно для создания приятной атмосферы в парной.
Монтаж сетки для камней

к содержанию ↑

Обустройство дымохода

Дымоход лучше делать из сэндвич – труб, диаметром 120 мм. Для плотного соединения отрезков дымохода используются специальные хомуты. Труба поднимается под потолок и выводится через перекрытие на чердак. К стенам дымоход закрепляется на специальные зажимы.

Достоинство гофрированных труб – при их использовании не требуется делать дополнительный слой теплоизоляции и исключается возможность ожога при касании. Внутри металлических стенок, находится слой теплоизоляции, не позволяющий нагреваться наружной поверхности.

На чердаке гофрированная труба пристыковывается к металлической или асбоцементной прочной трубе и выводится на крышу. При этом конец дымохода должен надежно закрываться специальным козырьком и быть выше конька крыши на 1000 мм.

Место прохода вентиляции через конструкцию крыши должно надежно укрываться слоями тепло и гидроизоляции. Такая защита не позволит пройти влаге на чердак и воспрепятствует образованию мостиков холода.

к содержанию ↑

Финальные работы

Банная печь из газового баллона своими руками готова. Осталось выполнить заключительные испытание каменки.

Для этого:

устанавливаем печку на фундамент и соединяем с трубой дымохода;
для безопасного использования, бока печи лучше закрыть экранами. Их можно сделать из сэндвич – панелей. В этом случае они не только защитят от ожогов, но и позволят теплу быстрее и равномерно распределиться по помещению;
заполняем сетку камнями, заливаем полный бак воды;
открываем шиберную задвижку и дверцу зольника. Эта операция обеспечит хорошую тягу при разжигании пламени;
заполняем топку дровами по всей длине. Можно использовать отрезки, длиной до 700 мм. Ближе к краю укладывается щепа и опилки для розжига.
открываем двери и окна в бане. При первом обжиге, будет выгорать краска и остатки масла, поэтому, чтобы обезопасить себя от угарного газа нужно обеспечить дополнительную вентиляцию;
зажигаем дрова и проверяем герметичность конструкции, если проявился свищ, это место перевариваем сразу.

Краска выгорает, печка дымит не только внутри помещения. Не бойтесь если из трубы печи, сначала будет валить столб черного дыма. После выгорания остатков краски, масла дым обязательно посветлеет. Может потребоваться подбросить еще немного дров. Важно довести воду в емкости до кипения и раскалить камни, чтобы выгорела вся грязь.

Воду после первого разогрева использовать для мытья не стоит, ее лучше вылить.

к содержанию ↑

Особенности эксплуатации и правила ППБ

Эксплуатировать такую печку для бани очень легко:

набрали толстых и длинных дров;
заполнили ими весь объем топки;
открыли шибер и зольник, убедились в хорошей тяге и запалили дрова.

Все, по мере прогорания дров, камни накаляются, вода нагревается. Можно звать друзей, брать веники и запас отвара трав или просто кваса и выплеснув несколько шаек на камни, наслаждаться ароматным и горячим паром и беседой с близкими.

При эксплуатации важно соблюдать правила безопасного использования печи. Их немного и они очень просты:

обязательно следите за состоянием дымохода. При первых признаках его неисправности или уменьшении тяги сразу потребуется исправить все неполадки. Рекомендуется чистить дымоход не реже 1 раза в месяц;
после начала горения дров дверца зольника должна закрываться;
дверь топки открывается только для закладки дров и контроля за их горением. Все остальное время при горящем топливе, дверка должна быть надежно закрыта на замок;
не стоит пробовать нагрев печи, касаясь боков голыми руками – это приведет к ожогам рук. Уровень нагрева можно почувствовать по количеству пара от камней, когда на них плеснуть воды из ковша.

к содержанию ↑

Вывод

В бане лучше парится с веничком, гордиться своим трудом, а не смотреть на волдыри на руках. Поэтому соблюдайте правила безопасности при пользовании металлическими печами — каменками. И тогда, самодельная печка – каменка для бани сделает банные процедуры приятным времяпрепровождением, но не стоит забывать и о здоровье и соревноваться на время в раскаленной бане.

pechnoy.guru

Газовая печь для бани своими руками: как изготовить

Печи на газу получают все большую популярность, особенно при возведении бань. Они легки и удобны в применении. Газовая печь быстро согревает воздух: летом за 3-4 часа, а зимой чуть дольше. Для хорошего прогрева бани нужно около 8 часов. Одно из достоинств газовой бани — ее экономичность, в отличие от дровяных и электрических аналогов. Отходы печи незначительные, поэтому дымоходные каналы чистить нужно редко.

Считается, что примерный срок службы газовой печи составляет около 25 лет.

Монтаж газовой печи регламентируется правилами, обеспечивающими безопасность обслуживания.

Срок службы печи около 25 лет, при условии периодических профилактических ремонтов она может проработать больше.

Для сооружения газовой печи требуется подключение к центральному газопроводу.

Характеристика газовых печей

Схема устройства газовой печи.

Конструкция печей похожа на дровяные аналоги, но есть отличия по характеристикам топлива. Разница в том, что топливо подается посредством центрального газопровода.

Для безопасности газовые баллоны устанавливают в емкость. Баллон в 5 м³ может отопить пространство до 200 м² за 1 отопительный период. В зависимости от размеров бани, выбирается и мощности печи. Так, на 0,4 м³ требуется 252 килокалории тепла.

Газовая печь бывает каменная, кирпичная или металлическая. Для первых двух нужно больше времени для растопки, чем металлу, но они дольше сохраняют тепло. А газовые печи из металла раскаляются быстро, но и скоро остывают.

Вернуться к оглавлению

Как изготовить печь для бани своими руками

Перед строительством газовой печи для бани требуется соответствующее разрешение. Оптимальный материал для строительства — кирпич.

Вернуться к оглавлению

Подготовка к возведению

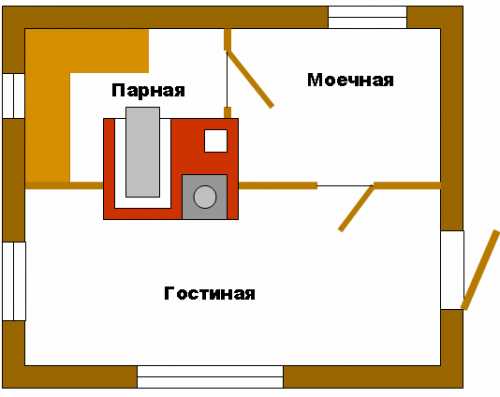

Изображение 1. Место установки печи.

Сначала определитесь с местом расположения банной печи. Обычно печь устанавливают около перегородки или стены, потому что ее задача — обогревать парную и сохранять нужную температуру в помещении для отдыха.

Место установки печи — изображение 1.

При сооружении печи желательно использовать только качественные материалы. Чтобы сделать печь для бани своими руками, приготовьте следующие материалы и инструменты:

жаропрочный кирпич;
глина, песок, щебень;
оцинкованная жесть;
арматура;
металлическая и асбестоцементная трубы;
колосниковая решетка;
поддувальная и топочная дверцы;
водогазопроводная труба;
стальной лист;
емкость для замеса;
ножовка по металлу;
сварочный аппарат;
нож;
кирка;
отвертка.

Сначала сделайте основание. Выройте яму, ее дно должно быть ниже уровня промерзания почвы, это около 70 см. Низ ямы сделайте чуть шире основной ямы. На дно уложите песок слоем в 15 см. Пролейте песчаную основу водой, утрамбуйте, сверху уложите слой камня вперемежку с кусками кирпича около 20 см.

Затем насыпьте щебень, изготовьте опалубку и смонтируйте армированный каркас. Залейте бетон, когда он затвердеет, разберите опалубку, а сверху уложите гудрон в пару слоев. Место, где были доски, заполните гравийно- песчаной смесью. В верху фундамента уложите гидроизоляционный материал.

Вернуться к оглавлению

Укладка печных стен

Схема устройства кирпичной газовой печи.

Завершив работы с основанием, начинайте укладывать стены. Сначала изготовьте защитную стенку. Ее делают из нарезного кирпича, который скрепляют цементом. Для кирпичной бани желательно подготовить песчано-глиняный раствор.

Глину замачивают на день и хорошо перемешивают. Песок нужен чистый, просеянный. Его смешивают с глиной в равных пропорциях, добавляется вода, и опять все перемешивается. Раствор должен быть однородной консистенции. Раствор желательно готовить малыми частями.

Кладка первых рядов — важный этап. Заранее уложив на фундаменте битумную гидроизоляцию, выкладывайте 1-й слой. Кирпичи нужно смочить водой, а лучше положить кирпич в воду на 10 минут.

Кирпичи должны укладываться вплотную, а швы должны получиться не более 5 мм. Кладка 2-го и других рядов выполняется так, чтобы все кирпичи закрывали стык 2-х кирпичей нижнего ряда. Если вы не уверены в своих действиях, попробуйте сначала выполнить кладку всухую, без раствора.

Все этапы кладки сверяйте с чертежами. При кладке 3-го ряда вмонтируйте поддувальную дверцу, ее крепят стальной или оцинкованной проволокой. В 4-м ряду устанавливают колодец для золы и колосника. Для его установки сделайте выемку и оставьте место для его расширения (достаточно 1 см).

Вернуться к оглавлению

Крепление печных приборов

Изображение 2. Соединение с дымоходом.

6-й ряд завершает установку поддувальной дверцы, а 7-й оканчивает установку колосника и топочной дверцы. Более надежны дверцы из чугуна. В 8-м ряду устанавливается перегородка — начало дымохода. Кирпичи кладут до 14-го ряда, на котором устанавливают швеллеры.

В передней стенке оставьте углубление для емкости для нагревания воды, ее устанавливают на швеллеры. Емкость вертикально удерживают боковые стенки. 15-й ряд выкладывают в полкирпича, и кладут их под углом. Половинки кирпичей — основа для разделительной стенки. Аналогично выкладывают 3 последующих ряда.

На 19-м ряду можно разместить дверцу, выпускающую пар. Тонкие стальные полосы размещают между 20-м и 21-м рядом, затем устанавливают емкость для горячей воды, ее окружают кусками кирпичей. С 23-го ряда монтируют трубу, ее подбирают в зависимости от модели печи. От нее до крыши должно быть расстояние не менее 50 см.

Для большого газового котла делают массивную и тяжелую трубу, а для маленького — легкую. Учтите, труба и сечение для прохода дыма должны быть толщиной не менее полкирпича. При сооружении желательно использовать цементный или известковый раствор.

Соединение с дымоходом — изображение 2.

Вернуться к оглавлению

Финишные работы

Схема монтажа печной трубы.

После всех работ печь нужно оштукатурить. Штукатурка придаст аккуратности и завершенности конструкции и будет дополнительной защитой от воспламенения. Штукатурка готовится из любого раствора с добавлением алебастра. Можно задействовать и гипс, но он быстро застывает. Оптимальный состав для штукатурки — глина, гипс и песок (гипс не обязателен).

Перед тем как оштукатурить печь для бани своими руками, подготовьте стенку. С нее нужно удалить остатки раствора до 1 см. Затем желательно нанести шпатлевку. Если планируете отапливать баню газом, баллон нужно установить на улице. Некоторые держат газовые баллоны в земле неподалеку от бани. Учтите, что сжиженный газ имеет высокую теплотворность.

Если делаете газовую печь для бани самостоятельно, выбирайте автоматику САБК-8-50С. Она хорошо поддерживает нужную температуру и благодаря 4-м степеням защиты максимально безопасна.

Система автоматически останавливает оборудование в случае аварийных обстоятельств. Такая печь строится за 8-10 дней и высыхает за 2 недели. Спустя это время ее можно немного растапливать, но пока не доводить до раскаливания.

Вернуться к оглавлению

Выполнение требований безопасности

После изготовления каменки обязательно нужно соблюдать все правила и требования эксплуатации. Помните, что газовый котел — взрывоопасное оборудование. Поэтому учитывайте следующие моменты:

устанавливать печь в стороне от легковоспламеняющихся предметов, промежуток между ними должен составлять не меньше 50 см, его можно сократить, установив защитную перегородку из жаростойкого материала;
для печи и дымохода возьмите трубу из нержавейки. Трубы не проводят через жилые комнаты. Дымоход должен находиться до 5 м от горелки. Как можно плотнее соедините трубу к печи;
проем для горелки рекомендуется делать таких размеров: высота от 47 до 55 см, ширина от 35 до 45 см;
изолируйте дымоход от теплопотерь в месте, где он выходит через крышу. Выполните теплоизоляцию трубы;
противопожарный материал под печкой должен выходить на 10 см от краев оборудования;
потолок в комнате должен быть не меньше 2,20 м, и она должна быть оборудована вытяжкой и окном, а двери открываться наружу;
материал газопровода — медь или сталь;
необходимо, чтобы гибкие соединения были цельными, помечены меткой «газ» и должны быть в диаметре 1 см;
возле печи на полу положите лист металла с теплоизоляцией внизу.

Печь на газу — это оптимальный вариант для бани и сауны в силу своей экономичности, простоты и удобства. Если вы планируете сделать газовую печь для бани своими руками, не забудьте о разрешении. При выполнении всех правил и принципов возведения печь прослужит много лет, создавая тепло и уют в бане.

1popechi.ru

Газовая печь для бани или сауны своими руками (видео)

26 июня 2015

Газовая печь для бани очень удобна в эксплуатации. Кроме того, газ выступает в качестве самой недорогой разновидности горючего. Все преимущества газовой печи позволяют ей составить серьезную конкуренцию установкам, которые работают на твердом топливе. Перед тем как приступать к установке печи, обязательно необходимо учесть все правила пожарной безопасности. После этого установку можно будет эксплуатировать еще в течение 20 лет или больше.

Схема металлической газовой банной печи.

Газовая печь для бани имеет некоторые сходства по конструктивным особенностям с дровяной печью. Газовая печь обладает корпусом, термостатом, герметичной газокамерой, дымоходом, а также предохранителем, последний из которых способен прекратить подачу газа при затухании. В качестве особенности такой печи выступает канал подачи топлива. Газ поступает через газовую магистраль. Газовые баллоны располагаются в специальной емкости. Так, баллон, объем которого равен 5 м3, способен прогревать комнату площадью, ограниченной 200 м2, в течение всего отопительного сезона. Если проводить сравнение пропана и природного газа, то первый из них демонстрирует более внушительную способность подачи тепла.

Газовые печи для бани могут обладать разной мощностью. На 0,4 м3 приходится 252 ккал тепла. Эти данные позволят с легкостью определить необходимый объем газа. В процессе эксплуатации можно корректировать объем поступающего кислорода в печь, что производится посредством открывания и закрывания нижней дверки, сквозь которую можно осуществлять чистку горелки. Посредством гибкого шланга необходимо подвести газ к горелке, в альтернативном варианте применяется баллон.

Выбор разновидности газовой печи

Схема кирпичной газовой печи.

Перед изготовлением печи для бани на газу необходимо определиться, какая ее разновидность для вас наиболее предпочтительна. Наиболее приемлемым вариантом считается конструкция, работающая за счет газа и выполненная из кирпича. Такая система имеет в составе наддувную горелку. Но если нет желания прилагать при строительстве излишнее количество усилий, то можно возвести куда более простой вариант, который предполагает использование металла в основе установки. После завершения работ по монтажу печи ее можно облицевать с использованием кирпича. Помимо этого, банная печь может быть отопительной или нагревательной. Наиболее часто в пространстве бань ставят именно нагревательные печи, каждая разновидность которой может отличаться от другой по материалу, типу горелки, а также принципу нагрева воды.

Перед тем как начинать работы, необходимо выбрать материал, в качестве которого может выступить камень, кирпич или сталь. Первые два варианта позволяют получить печь, которая растапливается дольше, по сравнению со стальной установкой, однако они способны в течение более длительного времени удерживать тепло. Тогда как металлические конструкции быстро нагреваются, но, после того как топливо заканчивается, они довольно скоро остывают. Металлическая печь займет гораздо меньше пространства по сравнению с любой другой.

Изготавливая печь своими руками, предстоит определиться, какой тип газовой горелки выбрать. Она может быть наддувной и атмосферной. Второй тип будет стоить дешевле, кроме того, его устройство очень простое. Для функционирования нет потребности в наличии системы автоматики и сложного оборудования.

Схема работы атмосферной газовой горелки.

Горение поддерживается за счет поступления кислорода, который транспортируется в камеру сгорания сквозь поддувало, иногда в качестве этого канала используется зольниковая дверца. Эффективность печи будет зависеть от того, какое количество воздуха содержится во внутреннем пространстве бани.

Изготавливая печь своими руками, необходимо определиться с тем, где будет располагаться бак (изнутри или снаружи). Первый вариант наиболее удобен, так как нагревание будет происходить благодаря сгоранию топлива. Дымоотвод должен быть монтирован таким образом, чтобы он проходил через нагреваемую воду. Если вы решили расположить бак за пределами печи, то сделать это необходимо, установив емкость на стене или в соседнем помещении. Две составляющие должны быть сопряжены системой труб, по которым транспортируется горячая вода, нагреваемая во внутреннем пространстве топки.

Подготовка к изготовлению газовой печи

Перед тем как сделать печь и установить ее в баню, необходимо получить разрешение. Только после этого можно выбирать разновидность печи, но специалисты советуют делать установку с использованием кирпича, так как именно этот материал способен обеспечить лучшее сочетание температуры и влажности. Первоначально должно быть выбрано наиболее подходящее место в бане. Наиболее часто установку монтируют около перегородки или у стены, это обусловлено тем, что конструкция должна не только отапливать помещение парной, но и поддерживать нормальную температуру и микроклимат в комнате отдыха. Необходимо учесть, что сборка производится только тогда, когда вы подготовили корпус, накладку, блок управления, дымоотвод, горелку, а также каменку. Труба должна быть хорошо изолирована минватой. Пожарную безопасность обеспечит лист, выполненный из огнеупорного материала.

Инструменты и материалы

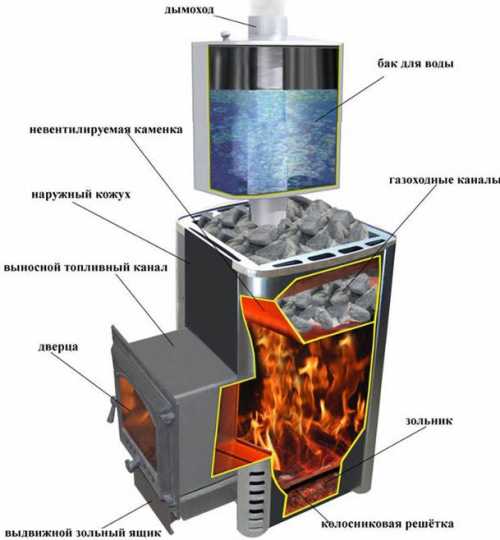

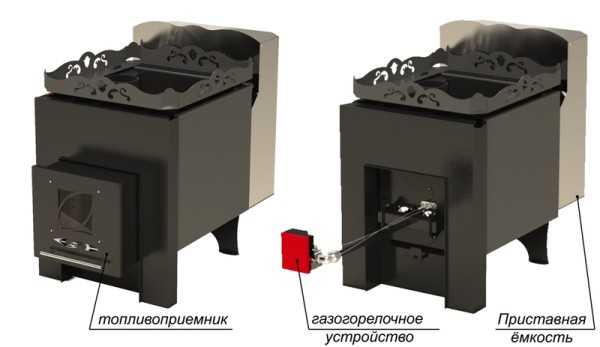

Варианты расположения бака на газовой печи.

Перед изготовлением печи для сауны или бани необходимо подготовить некоторые материалы и инструменты, среди них:

арматурный пруток;
колосниковая решетка;
труба;
оцинкованная жесть;
глина;
асбестоцементная труба;
кирпич;
двери топки;
сталь;
песок;
водогазопроводная труба.

При проведении работ необходимо использовать обожженный кирпич.

Строительство печного фундамента

Перед строительством печи на газу необходимо поработать над основанием. Начинать такие работы необходимо с подготовки котлована, дно которого непременно нужно загубить ниже линии промерзания грунта, это примерно 70 см. Снизу его ширину необходимо сделать несколько больше по сравнению с главной выемкой. Данная манипуляция позволяет избежать возникновения проблем при подвижках почвы. Дно ямы необходимо засыпать песком. Обустроенный слой должен иметь толщину 15 см. Песок проливается водой и укрывается камнем, который предстоит перемешать с боем кирпича. Этот слой должен обладать толщиной, которая примерно равна 20 см.

Схема фундамента под газовую печь.

Заключительный слой подготовки для фундамента — щебень, после засыпки которого можно начинать монтировать элементы опалубки.

Газовая печь должна обладать прочным основанием, поэтому ее фундамент требуется укрепить. Поможет в этом арматура, которая изготавливается из прутьев, связанных перпендикулярно друг другу посредством проволоки. На следующем этапе стоит подготовить раствор. Его предстоит залить и оставить до момента высыхания. Завершение этих работ указывает на возможность демонтировать опалубку и покрыть основание гудроном. Заливать его необходимо в несколько слоев. Пространство, оставшееся от досок, рекомендуется засыпать гравием, предварительно перемешанным с крупнофракционным песком. Понадобится застелить и влагоизоляцию, которая станет защищать верхнюю часть фундамента.

Строительство печи

На следующем этапе можно начинать строительство стен. Первоначально возводится защитная стена, которая выступает в качестве щита для защиты бани от пожара. Ее формирование необходимо производить из нарезного кирпича. Если работы ведутся в бане из кирпича, то предпочтительнее применить при этом раствор из песка и глины, которые должны быть смешаны в пропорции 1:1. После этого к ним добавляется вода.

На фундамент необходимо уложить битум, на который кирпич кладется в первом ряду (кирпичи заблаговременно придется смочить). Изделия не должны быть излишне удалены друг от друга. Швы должны обладать толщиной, которая не превышает 5 мм. Для того чтобы обеспечить перевязку, кирпичи в последующих рядах необходимо выкладывать с перекрыванием стыка нижнего ряда. Предварительно рекомендуется уложить изделия без использования раствора.

Схема порядовки печи.

Кладка третьего ряда должна сопровождаться монтажом дверцы поддувала. Ее предстоит зафиксировать оцинкованной проволокой, а заменить последнюю можно предварительно подготовленными из стали полосками. Четвертый ряд должен укладываться параллельно монтажу колосника и колодца для золы. Для того чтобы первый из них был укреплен прочно, необходимо сделать небольшое углубление, которое не должно оказаться больше 1 см.

Укладывая шестой ряд, вы должны завершить работы над дверцей для поддувала, тогда как в следующем ряду нужно закончить с монтажом колосника и дверцы топки. Самыми надежными являются чугунные дверцы. Восьмой ряд станет местом, где следует установить перегородку, она станет началом дымохода. Кладку следует продолжать до 14 ряда, где располагаются швеллеры.

В передней стенке нужно сделать проем для установки емкости, ее монтаж производят на швеллеры. Роль вертикального расположения емкости выполняют боковые стенки. При кладке 15 ряда необходимо использовать ½ кирпича, располагая его под углом. Половинки станут основой для разделительной стенки.

http:

По технологии первых рядов необходимо укладывать следующие 3 ряда. На уровне 19 ряда стоит монтировать дверцу, через которую станет выходить пар. Тонкие полоски из стали должны быть монтированы между 20 и 21 рядами, затем устанавливается емкость, которая окружается боем кирпича. С 23 ряда следует монтировать трубу, которая по правилам возвышается над крышей на 0,5 м или больше.

Газовый котел должен обладать большой трубой, толщина которой не должна оказаться меньше ½ кирпича. Сечение для транспортировки дыма должно обладать эквивалентными габаритами.

Правильная стыковка трубы.

После того как все работы будут завершены, печь для бани из газового баллона своими руками должна быть оштукатурена, что верно, если ее внешние стенки выполнены из кирпича. Штукатурку делают из любого раствора с добавлением алебастра.

Можно применить и гипс, но он обладает способностью быстро твердеть. В качестве удачного решения для штукатурки выступают песок, глина и гипс, которые предварительно необходимо перемешать. Перед штукатуркой стенки нужно подготовить.

Их нужно очистить от раствора, а после зашпатлевать. Если намерены прогревать баню посредством сжиженного газа, то баллон должен быть расположен на улице. Можно его закопать в нескольких метрах.

Если вы самостоятельно производите сборку, то лучше отдать предпочтение системе автоматики марки САБК-8-50С.

Она способна поддерживать температуру и максимально безопасна из-за способности отключать оборудование при аварии. Изготовлением такой печи, как правило, занимаются в течение 8-10 дней, а процесс просушки занимает 14 дней.

Располагать печь необходимо на некотором расстоянии от предметов с повышенной способностью к возгоранию.

http:

Шаг от печи до подобных источников повышенной опасности можно уменьшить с 0,5 м, если произвести установку защитного барьера, который может быть изготовлен из железа. При установке печи и дымоотвода рекомендуется применять трубу из нержавейки. Дымоход не может быть протянут сквозь жилые помещения. Соединение дымохода с печью должно быть произведено максимально герметично.

К проему для горелки предъявляются следующие требования: высота в пределах 470-550 мм, тогда как ширина — 350-450 мм. Нужно изолировать дымоотвод от потерь тепла в той области, где он проходит сквозь крышу и потолок. Теплоизолировать необходимо и дымовую трубу.

Огнеупорное основание, расположенное под печью, должно выходить от краев конструкции на 100 мм. Помещение не может иметь высоту меньше 220 см. Помимо этого, в нем должны быть вытяжка и окно с форточкой. Двери следует установить так, чтобы они открывались наружу.

http:

Соблюдение всех вышеописанных правил пожарной безопасности и технологии изготовления позволит получить печь, которая не будет представлять опасности и станет служить исправно.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...
