Бойлер косвенного нагрева AQUASTIC AQ 100 SC

Описание

Бойлер для нагрева воды.

Торговая марка бойлеров AQUASTIC производится на заводе HAJDU, в Венгрии. Бойлера соответствуют современным  европейским требованиям в области теплоизоляции и обладают низкими теплопотерями, что позволяет экономить на нагреве воды. Бойлер AQUASTIC AQ 100 SC это компактная напольная модель бойлера для организации горячего водоснабжения. Не смотря на наличие дополнительного патрубка и возможности простой организации рециркуляции ГВС мы не рекомендуем создавать нагрев полотенцесушителей при установке бойлеров менее 200 литров.

Скачать каталог бойлеров AQUASTIC 2018.

Характеристики бойлера AQUASTIC AQ 100 SC.

Обьём 100 литровВысота 890 ммДиаметр 515 мм

Толщина теплоизоляции — 45 мм ( вспенивание на пентане)Подключение воды G3/4″ НРРециркуляция G3/4″ НРМаксимальное рабочее давление 7 barМощность дополнительного ТЭНа 2 кВтПоверхность теплообменника 0,81 мСоединение теплообменника G1″ НРСопротивление потока в теплообменнике 82 mbarТеплообменник 24 kWПостоянная производительность 590 литр/час, 24 kWВнутренний бак Стальной лист с эмалированным покрытиемЗащита от коррозии Эмаль + магниевый анодТемпература горячей воды при электрическом подогреве max. 65°CМаксимальная потеря тепла 1,8 kWh/24hВес 50 кгГарантия 5 лет (2 года на весь комплект + 3 года на бак).

Описание.

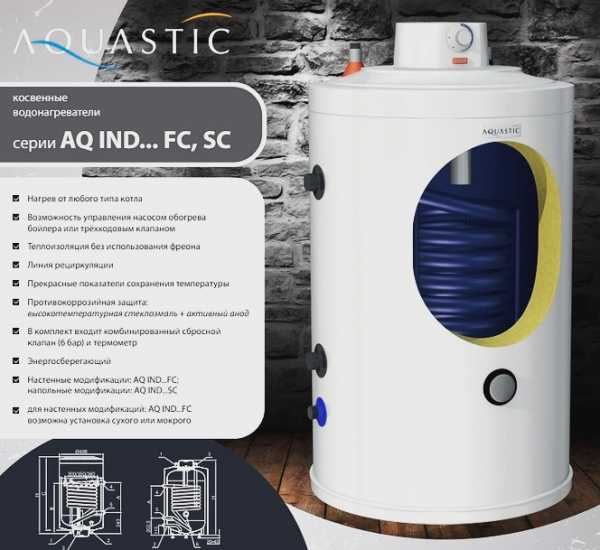

AQUASTIC AQ 100 SC – напольная версия бойлера косвенного нагрева, качественного, экологичного и обладающего высоким КПД нагрева и энергосбережения.Рабочий термостат позволяет регулировать температуру воды в баке при нагревании.Возможности:

Нагрев воды от внешнего отопительного котлаЕсть возможность подключения электрического ТЭНаВозможность обслуживания нескольких водорасходных точек ГВС одновременноВозможность создания системы рециркуляции ГВСВнутренняя часть рабочего бака покрыта специальной стеклокерамической эмальюЭкологически чистый теплоизоляционный материалВода пригодна для бытовых и пищевых нуждАнтикоррозийная защита (магниевый анод)Регулировка температурыТерморегулятор со сменными контактамиСветовой индикатор состояния нагрева водыНаружный корпус изготовлен из листовой стали, покрытой белой порошковой эмальюНапольная вертикальная установка

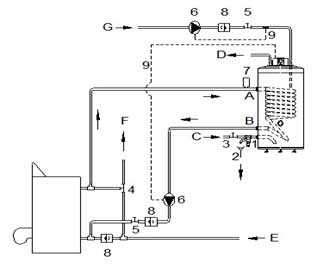

Гидравлическое подключение бойлера косвенного нагрева Aquastic AQ IND 100 SC

1. Комбинированный предохранительный клапан

2. Слив

3. Запорный клапан

4. Трехходовой клапан

5. Вентиль прямого действия

6. Циркуляционный насос

7. Автоматический клапан удаления воздуха

8. Клапан обратный трубопровода возврата отопления

9. Место термостата насоса

Принцип действия водонагревателей косвенного нагрева прост и заключается в следующем: нагревательный элемент (ТЭН) такого прибора не сам вырабатывает тепло, а подключается к газовому или твердотопливному котлу, или солнечному коллектору. Вода или другой теплоноситель, который циркулирует по отопительной системе, циркулируя по ТЭНу водонагревателя, отдает тепло воде, находящейся в баке. Нагрев воды таким способом намного экономичнее и быстрее в сравнении с обычным электрическим водонагревателем, а в тех случаях, когда нагрузка на электрическую сеть велика, косвенный нагрев может оказаться единственным способом горячего водоснабжения. Кроме того, большинство водонагревателей косвенного типа имеют повышенный коэффициент производительности, и если Вам нужно обеспечить горячей водой значительное количество потребителей, то бойлер косвенного нагрева – это одно из наиболее рациональных и экономически эффективных решений.

Независимость от характера источника тепла позволяет подключать водонагреватель к системе, работающей на любом виде топлива – на газу, на твердом или жидком топливе. Исключение, пожалуй, может составить только электрический котел, поскольку транспортировка теплоносителя неизбежно влечет за собой определенные тепловые потери.

Наличие возможности подключения ТЭНа значительно увеличивает потенциал прибора: Вы можете использовать прибор круглый год, независимо от работы отопительного котла, а также можете повышать тепловую производительность бойлера, включая котел и ТЭН одновременно.

Мощность прибора и большие диаметры подключения труб позволяют обслуживать несколько расходных точек одновременно, даже при одном только работающем теплообменнике.

Внутренняя часть рабочего бака покрыта стеклокерамической эмалью, что существенно повышает как износоустойчивость самого водонагревателя, так и санитарные качества нагреваемой в нем воды – Вы можете использовать ее не только для бытовых нужд, но и для приготовления пищи.

Рабочий термостат со сменными контактами обеспечивает управление температурой нагрева воды с возможностью организации работы насосов системы отопления по принципу приоритета ГВС.

Световой индикатор состояния нагрева воды дает возможность контролировать работу водонагревателя.

Магниевый анод надежно защищает от коррозии те части прибора, которые контактируют с водой, и в значительной степени подвержены износу.

Необходимо дополнительно устанавливать предохранительный клапан для защиты бака от разрушений при избыточном давлении. При нагревании вода расширяется, и давление в баке повышается. Это негативно влияет на работоспособность устройства, а в отдельных случаях вызывает и разрушение бака. Во избежание таких неприятностей, клапаном сбрасывает давление в баке во время работы прибора, защищая само оборудование и Ваше жилье.

Теплоизоляционный материал выполнен с учетом требований по экологической безопасности и абсолютно безвреден даже при нагревании устройства. Поэтому Вы можете устанавливать его даже в жилых помещениях, не беспокоясь о загрязнении воздуха.

Напольный монтаж и компактные размеры (по диаметру) обеспечивает возможность расположить прибор таким образом, что он займет минимум свободного пространства в помещении, и особенно полезен тогда, когда настенный монтаж невозможен из-за слабых стен или по другим техническим причинам.

azbukatepla.by

Бойлер косвенного нагрева AQUASTIC.

Бойлер косвенного нагрева AQUASTIC для газового или твердотопливного котла.



Горячая вода в доме без перебоев это чуть ли не самое главное из коммуникаций. Если вы начинаете думать о горячей воде, значит у вас что-то не так. Давайте рассмотрим решение этого нюанса – бойлер косвенного нагрева АКВАСТИК. В отличии от прямого нагрева от котла или электрического водонагревателя, у которых проход трубы ?, в косвенниках вы можете получать столько литров, сколько вам надо.



По сути косвенный водонагреватель это большой термос с хорошей теплоизоляцией, через который проходит теплообменник, по которому проходит горячая воды от отопления и косвенно нагревает воду, которая поступает из скважины в бойлер. Теплоотдача такого агрегата не больше 2-5 градусов в сутки в зависимости от температуры, где он установлен. Накипь в таких устройствах практически не возникает, т.к. нагрев идет не прямым огнем, как в двухконтурных котлах, а косвенно. В отличии от электрических аппаратов, нагрев происходит в десятки раз быстрее и вода просто не заканчивается никогда.



Почему в электрических агрегатах мы получаем меньше воды?

Здесь все просто. ТЭН мощностью 1,5 кВт может нагреть 100 литров за 3-4 часа минимум, затем происходит слив воды, если вы принимаете душ, и опять долгий нагрев. В косвеннике все происходит намного быстрее. Котел мощностью 24 кВт нагреет бойлер 100 литров за 20 минут и в дальнейшем будет постоянно поддерживать ту температуру, которую вы зададите, т.е. нескончаемый поток горячей воды. Меньше затраченного времени на подогрев, даст экономию газа или дров.

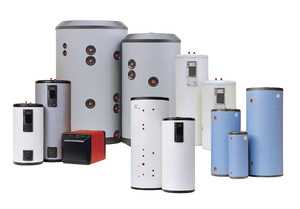

Какие бойлера косвенного нагрева бывают:

- Напольный или настенный.

- Круглой формы или прямоугольной.

- По литражу: 80, 100, 120, 140, 150, 200, 220 литров самые популярные. Изготавливают вплоть до 3000 литров.

- Отличие по мощности. Каждый бойлер имеет мощность змеевика в зависимости от литража.

- Материал утеплителя только самый лучший.



Если вы определились с бойлером косвенного нагрева Aquastic для газового, твердотопливного или газового котла и готовы его купить, добро пожаловать в 100kotlov.by Мы обеспечим вам лучшее предложение. Только низкие цены, бесплатная доставка по Беларуси со склада в Минске. Все модели в наличии.





100kotlov.by

Бойлер косвенного нагрева AQUASTIC AQ 100 FC

Описание

Бойлер для нагрева воды AQUASTIC AQ 100 FC.

Производитель — HAJDU, Венгрия.

Скачать каталог бойлеров AQUASTIC 2018.

Характеристики бойлера:

Обьём 100 литровВысота 870 ммДиаметр 496 мм

Толщина теплоизоляции — 45 мм ( вспенивание на пентане)Подключение воды G3/4″ НРРециркуляция G3/4″ НРМаксимальное рабочее давление 7 barМощность дополнительного ТЭНа 2 кВтПоверхность теплообменника 0,81 мСоединение теплообменника G1″ НРСопротивление потока в теплообменнике 82 mbarТеплообменник 24 kWПостоянная производительность 590 литр/час, 24 kWВнутренний бак Стальной лист с эмалированным покрытиемЗащита от коррозии Эмаль + магниевый анодТемпература горячей воды при электрическом подогреве max. 65°CМаксимальная потеря тепла 1,8 kWh/24hВес 66 кгГарантия 5 лет (2 года на весь комплект + 3 года на бак).

Описание

AQUASTIC AQ 100 FC – настенная версия бойлера косвенного нагрева, качественного, экологичного и обладающего высоким КПД нагрева и энергосбережения.Рабочий термостат позволяет регулировать температуру воды в баке при нагревании.Возможности:

  • Нагрев воды от внешнего отопительного котла
  • Есть возможность подключения электрического ТЭНа
  • Возможность обслуживания нескольких водорасходных точек ГВС одновременно
  • Возможность создания системы рециркуляции ГВС
  • Внутренняя часть рабочего бака покрыта специальной стеклокерамической эмалью
  • Экологически чистый теплоизоляционный материал
  • Вода пригодна для бытовых и пищевых нужд
  • Антикоррозийная защита (магниевый анод)
  • Регулировка температуры
  • Терморегулятор со сменными контактами
  • Световой индикатор состояния нагрева воды
  • Наружный корпус изготовлен из листовой стали, покрытой белой порошковой эмалью
  • Настенная вертикальная установка

Гарантия на готовое изделие – 3 года.Принцип действия водонагревателей косвенного нагрева прост и заключается в следующем: нагревательный элемент (ТЭН) такого прибора не сам вырабатывает тепло, а подключается к газовому или твердотопливному котлу, или солнечному коллектору. Вода или другой теплоноситель, который циркулирует по отопительной системе, циркулируя по ТЭНу водонагревателя, отдает тепло воде, находящейся в баке. Нагрев воды таким способом намного экономичнее и быстрее в сравнении с обычным электрическим водонагревателем, а в тех случаях, когда нагрузка на электрическую сеть велика, косвенный нагрев может оказаться единственным способом горячего водоснабжения. Кроме того, большинство водонагревателей косвенного типа имеют повышенный коэффициент производительности, и если Вам нужно обеспечить горячей водой значительное количество потребителей, то бойлер косвенного нагрева – это одно из наиболее рациональных и экономически эффективных решений.

Независимость от характера источника тепла позволяет подключать водонагреватель к системе, работающей на любом виде топлива – на газу, на твердом или жидком топливе. Исключение, пожалуй, может составить только электрический котел, поскольку транспортировка теплоносителя неизбежно влечет за собой определенные тепловые потери.

Наличие возможности подключения ТЭНа значительно увеличивает потенциал прибора: Вы можете использовать прибор круглый год, независимо от работы отопительного котла, а также можете повышать тепловую производительность бойлера, включая котел и ТЭН одновременно.

Мощность прибора и большие диаметры подключения труб позволяют обслуживать несколько расходных точек одновременно, даже при одном только работающем теплообменнике.

Внутренняя часть рабочего бака покрыта стеклокерамической эмалью, что существенно повышает как износоустойчивость самого водонагревателя, так и санитарные качества нагреваемой в нем воды – Вы можете использовать ее не только для бытовых нужд, но и для приготовления пищи.

Рабочий термостат со сменными контактами обеспечивает управление температурой нагрева воды с возможностью организации работы насосов системы отопления по принципу приоритета ГВС.

Световой индикатор состояния нагрева воды дает возможность контролировать работу водонагревателя.

Магниевый анод надежно защищает от коррозии те части прибора, которые контактируют с водой, и в значительной степени подвержены износу.

Необходимо дополнительно устанавливать предохранительный клапан для защиты бака от разрушений при избыточном давлении. При нагревании вода расширяется, и давление в баке повышается. Это негативно влияет на работоспособность устройства, а в отдельных случаях вызывает и разрушение бака. Во избежание таких неприятностей, клапаном сбрасывает давление в баке во время работы прибора, защищая само оборудование и Ваше жилье.

Теплоизоляционный материал выполнен с учетом требований по экологической безопасности и абсолютно безвреден даже при нагревании устройства. Поэтому Вы можете устанавливать его даже в жилых помещениях, не беспокоясь о загрязнении воздуха.

Настенный ( вертикальный) монтаж и компактные размеры (по диаметру) обеспечивает возможность расположить прибор таким образом, что он займет минимум свободного пространства в помещении, и особенно полезен тогда, когда установка бойлера на пол невозможна

Внешний корпус изготовлен из стального листа и покрыт порошковой эмалью белого цвета. Это не только защищает прибор от коррозии, но и имеет декоративный эффект.

azbukatepla.by

Бойлер косвенного нагрева AQUASTIC AQ 200 SC

Описание

Бойлер косвенного нагрева AQUASTIC на 200 литров из Венгрии.

Бойлер AQUASTIC AQ 200 SC — флагман в ассортименте бойлеров для комфортной системы нагрева горячей воды и нагрева полотенцесушителей.  Один из лидеров металлургической отрасли, венгерская компания HAJDU, производит бойлера для комфортного приготовления горячей воды. В сочетании с газовым или твердотопливным котлом, бойлер косвенного нагрева позволяет создать рециркуляцию горячей воды и ее мгновенное получение в случае необходимости. При необходимости в бойлер AQUASTIC AQ 200 SC можно без труда установить электрический нагревательный тэн мощностью 2 или 3 кВт. Большой диаметр подключаемых труб, позволяют использовать несколько точек горячего водоразбора одновременно, не опасаясь причинить неудобства остальным домочадцам а так же подключать бойлер к мощным наргевательным установкам.

Скачать каталог бойлеров AQUASTIC 2018.

Технические характеристики бойлера AQ 200 SC.

  • Объем 200 литров
  • Высота 1490 мм
  • Диаметр 515 мм
  • Толщина теплоизоляции — 45 мм ( вспенивание на пентане)
  • Подключение воды G3/4″ НР
  • Рециркуляция G3/4″ НР
  • Максимальное рабочее давление 7 bar
  • Мощность дополнительного ТЭНа 2 кВт
  • Поверхность теплообменника 1,06 м
  • Соединение теплообменника G1″ НР
  • Сопротивление потока в теплообменнике 82 mbar
  • Теплообменник 32 kW
  • Постоянная производительность 590 литр/час, 24 kW
  • Внутренний бак Стальной лист с эмалированным покрытием
  • Защита от коррозии Эмаль + магниевый анод
  • Температура горячей воды при электрическом подогреве max. 65°C
  • Максимальная потеря тепла 1,8 kWh/24h
  • Гарантия 5 лет (2 года на весь комплект + 3 года на бак).

Описание косвенного бойлера AQUASTIC 200 SC.

AQUASTIC AQ 200 SC – напольная версия бойлера косвенного нагрева, качественного, экологичного и обладающего высоким КПД нагрева и энергосбережения.

Рабочий термостат позволяет регулировать температуру воды в баке при нагревании.Возможности:

Нагрев воды от внешнего отопительного котлаЕсть возможность подключения электрического ТЭНаВозможность обслуживания нескольких водорасходных точек ГВС одновременноВозможность создания системы рециркуляции ГВСВнутренняя часть рабочего бака покрыта специальной стеклокерамической эмальюЭкологически чистый теплоизоляционный материалВода пригодна для бытовых и пищевых нуждАнтикоррозийная защита (магниевый анод)Регулировка температурыТерморегулятор со сменными контактамиСветовой индикатор состояния нагрева водыНаружный корпус изготовлен из листовой стали, покрытой белой порошковой эмальюНапольная вертикальная установкаГарантия на готовое изделие – 3 года.

Гидравлическое подключение бойлера косвенного нагрева Aquastic AQ IND 200 SC

1. Комбинированный предохранительный клапан2. Слив

3. Запорный клапан

4. Трехходовой клапан

5. Вентиль прямого действия

6. Циркуляционный насос

7. Автоматический клапан удаления воздуха

8. Клапан обратный трубопровода возврата отопления

9. Место термостата насоса

Принцип действия водонагревателей косвенного нагрева прост и заключается в следующем: нагревательный элемент (ТЭН) такого прибора не сам вырабатывает тепло, а подключается к газовому или твердотопливному котлу, или солнечному коллектору. Вода или другой теплоноситель, который циркулирует по отопительной системе, циркулируя по ТЭНу водонагревателя, отдает тепло воде, находящейся в баке. Нагрев воды таким способом намного экономичнее и быстрее в сравнении с обычным электрическим водонагревателем, а в тех случаях, когда нагрузка на электрическую сеть велика, косвенный нагрев может оказаться единственным способом горячего водоснабжения. Кроме того, большинство водонагревателей косвенного типа имеют повышенный коэффициент производительности, и если Вам нужно обеспечить горячей водой значительное количество потребителей, то бойлер косвенного нагрева – это одно из наиболее рациональных и экономически эффективных решений.

Независимость от характера источника тепла позволяет подключать водонагреватель к системе, работающей на любом виде топлива – на газу, на твердом или жидком топливе. Исключение, пожалуй, может составить только электрический котел, поскольку транспортировка теплоносителя неизбежно влечет за собой определенные тепловые потери.

Наличие возможности подключения ТЭНа значительно увеличивает потенциал прибора: Вы можете использовать прибор круглый год, независимо от работы отопительного котла, а также можете повышать тепловую производительность бойлера, включая котел и ТЭН одновременно.

Мощность прибора и большие диаметры подключения труб позволяют обслуживать несколько расходных точек одновременно, даже при одном только работающем теплообменнике.

Внутренняя часть рабочего бака покрыта стеклокерамической эмалью, что существенно повышает как износоустойчивость самого водонагревателя, так и санитарные качества нагреваемой в нем воды – Вы можете использовать ее не только для бытовых нужд, но и для приготовления пищи.

Рабочий термостат со сменными контактами обеспечивает управление температурой нагрева воды с возможностью организации работы насосов системы отопления по принципу приоритета ГВС.

Световой индикатор состояния нагрева воды дает возможность контролировать работу водонагревателя.

Магниевый анод надежно защищает от коррозии те части прибора, которые контактируют с водой, и в значительной степени подвержены износу.

Необходимо дополнительно устанавливать предохранительный клапан для защиты бака от разрушений при избыточном давлении. При нагревании вода расширяется, и давление в баке повышается. Это негативно влияет на работоспособность устройства, а в отдельных случаях вызывает и разрушение бака. Во избежание таких неприятностей, клапаном сбрасывает давление в баке во время работы прибора, защищая само оборудование и Ваше жилье.

Теплоизоляционный материал выполнен с учетом требований по экологической безопасности и абсолютно безвреден даже при нагревании устройства. Поэтому Вы можете устанавливать его даже в жилых помещениях, не беспокоясь о загрязнении воздуха.

Напольный монтаж и компактные размеры (по диаметру) обеспечивает возможность расположить прибор таким образом, что он займет минимум свободного пространства в помещении, и особенно полезен тогда, когда настенный монтаж невозможен из-за слабых стен или по другим техническим причинам.



Азбука Тепла

azbukatepla.by

Бойлер косвенного нагрева как подключить

Бойлер косвенного нагрева

Жизнь современного человека, который привык к комфортным условиям, трудно себе представить без горячей воды. К сожалению, работа центрального водоснабжения оставляет желать лучшего. Горячая вода подается с постоянными перебоями, а некоторые дома и вовсе не подключены к центральному отоплению. В таких случаях неплохим решением становится подключение бойлера косвенного нагрева.

Оглавление:

Что представляет из себя бойлер косвенного нагрева?

В России бойлером обычно называют бак или нагреватель, который снабжает дом/квартиру горячей водой. Существует 2 вида бойлеров:

  • прямого нагрева
  • косвенного нагрева.

Бойлер косвенного нагрева — водонагреватель, который выделяет тепло, поступающее из системы отопления.

Основное отличие такого вида нагревателя от других заключается в том, что бойлер нагревает воду не от электричества или газа, как в случае с прямым нагревом, который подает воду благодаря тэну или газовой грелки, а снабжает квартиру горячей водой от центральной отопительной системы.

Внешний вид такого нагревателя напоминает бочку, но в последнее время очень популярными стали модели прямоугольной или кубической формы. Последние выполнены в едином стиле с котлом и обычно устанавливаются прямо под ним, экономя место в котельной .

Как работает бойлер косвенного нагрева?

Внутренняя часть бойлера обычно стальная или пластиковая, а сама емкость для нагрева воды изготовлена из теплоизолирующего материла. Внутри бака находится теплообменник из латуни или стали, по которому проходит теплоноситель из котла отопления. Обычно его изготавливают в форме змеевика, чтобы обеспечить максимально быстрый и эффективный нагрев бака. Для защиты от коррозии используют магниевый анод, чтобы обезопасить бак от повышения давления, внутри бойлера устанавливают термостат и предохранительный клапан. Внешний корпус бака обычно выполняется в дизайнерском стиле производителя. Сегодня на рынке можно встретить и другие модели бойлеров с косвенным нагревом — водонагреватели «бак в баке» или бойлеры с несколькими теплообменниками. Но встретить их в продаже можно они крайне редко.

К системе водоснабжения бойлер косвенного нагрева подключается через ввод для холодной и вывод для горячей воды.

Холодная вода наполняет емкость для нагрева, а на выходе горячая вода попадает к потребителю. Каждый бойлер косвенного нагрева связан с трубопроводом, через который теплоноситель попадает в котел для очередного нагрева. На таком трубопроводе обязательно устанавливается насосно-смесительная система, которая отвечает за циркуляцию воды.

Плюсы и минусы схемы работы

Основные преимущества работы бойлера косвенного нагрева:

  • работа такого водонагревателя не перегружает электропроводку в отопительный сезон, так как бойлер зависит от центрального отопления и не расходует электричество
  • при правильном проектировании бойлер имеет очень высокие показатели в области производительности и оптимальное соотношение затрат
  • внутренняя поверхность нагревателя и теплоноситель не взаимодействует с проточной водой. что обеспечивает безопасную и долгую службу агрегата
  • за счет рециркуляции горячая вода идет сразу после открытия крана
  • бойлер косвенного нагрева всегда можно переключить на альтернативный источник тепла либо использовать несколько.

К сожалению, каждая схема работы помимо положительных, имеет и негативные стороны:

  • чтобы переоборудовать систему, потребуются дополнительные затраты
  • стоимость бойлера с косвенным нагревом гораздо выше газовых или электронагревателей
  • первоначальный нагрев воды (объемом более 100 литров) длится от 1 до 2 часов. это может негативно сказаться на качестве отопительной системы помещения
  • для бойлера объемом 100 литров и более необходимо отдельное помещение по причине внушительного размера прибора.

На что обращать внимание при выборе бойлера косвенного нагрева?

Самая главная характеристика бойлера — это его объем. Вам нужно примерно прикинуть, сколько воды необходимо для комфортного существования для вашей семьи. Исходя из средних показателей, на личную гигиену человек тратит 5−15 литров в день, на мытье посуды — 15−25 л/день, на принятие душа — 50−100 л/день, на принятие ванны #8212 150−200 л/день.

Считается, что на одного проживающего необходимо 80−100 литров горячей воды. конечно, этот расчет условный, все зависит от предпочтений и привычек проживающих. К примеру, кто-то любит принимать душ два раза в день, другой обходится принятием ванны раз в неделю. Чем больше объем бойлера, тем выше его стоимость.

Следующее, на что нужно обратить внимание при покупке — это материал внутренней части водонагревателя.

Отдавать предпочтение нужно бойлерам со змеевиком из латуни. Нагревать воду он будет более эффективно, нежели стальной, кроме этого чистить латунный змеевик гораздо проще.

Емкость для нагрева воды должна быть защищена от коррозии. В более дешевых моделях баки покрывают слоем эмали или стеклокерамики. Дорогостоящие приборы защищены от коррозии нержавеющей сталью.

Кроме этого, не стоит забывать о теплоизоляции агрегата, качественные бойлеры имеют изолированы минеральной ватой или пенополиуретаном. Моделей с поролоновой изоляцией лучше избегать.

Схема подключения бойлера косвенного нагрева

Бойлер можно подключить по гидравлической и электрической системе. Схема подключения на двух насосах или гидравлическая считается наиболее эффективной.

Один насос используется для обогрева жилого помещения, второй — для косвенного нагрева самого бойлера. Электрическая схема подключения предполагает систему переключения режимов — реле.

В двухнасосной схеме подключения бойлера потоки теплоносителя передвигаются в различных направлениях за счет работы циркуляционных насосов. Линия горячей воды (бойлера и отопительного котла) параллельно подключены к насосам, за счет термодатчика нагревателя регулируется режим работы насосов. В цепи после каждого насоса устанавливается обратный клапан, чтобы насосы работали автономно, независимо друг от друга. В представленной схеме отопительный контур отключен, но это практически не влияет на скорость нагрева воды в батареях.

Типовые ошибки при подключении

Первая ошибка, с которой чаще всего сталкиваются — это неправильное место установки бойлера косвенного нагрева. Устанавливать его нужно максимально близко к отопительному котлу или к выходу центрального водоснабжения.

Следующая ошибка — неправильное подключение подачи холодной воды. Последовательное подключение входа и выхода теплоносителя обеспечивает эффективную работу водонагревателя. Для достижения оптимальных результатов нагрева и отопления теплоноситель должен входить в бойлер сверху и выходить снизу.

Неправильное подключение циркуляционного насоса влечет за собой множество отрицательных последствий:

  • ось двигателя должна располагаться горизонтально, это поможет избежать раннего износа подшипников
  • насос должен быть защищен от попадания мусора, нужно постоянно следить за состоянием сетчатых фильтров.

Современный рынок отопительных систем предлагает широкий выбор бойлеров и других водонагревателей, поэтому каждый сможет найти для себя модель с оптимальным соотношением цена-качество. Для консультации всегда можно обратиться в сервисный центр, где Вам обязательно окажут помощь в проектировании, монтаже и обслуживании отопительных приборов.

Подбор и подключение бойлера косвенного нагрева к одноконтурному котлу

Основная проблема, с которой сталкиваются владельцы частных загородных домов – это необходимость обеспечения горячей водой. Какой нагревательный прибор выбрать? Некоторые предпочитают устанавливать проточный водонагреватель, другие останавливаются на водяных накопителях или газовых колонках. Что выбрать? Возможно, ли совместить эффективность электрического накопительного водонагревателя и оборудования работающего на газу? Для более эффективного использования ресурсов стоит подключить бойлер косвенного нагрева к одноконтурному котлу. Как это сделать? Чтобы ответить на этот вопрос необходимо в первую очередь рассмотреть принцип работы этого прибора.

Что такое накопитель косвенного нагрева?

Вода в таком приборе нагревается с помощью змеевика, который расположен внутри емкости. Жидкость в змеевике в свою очередь нагревается водогрейным отопительным прибором. В самом накопителе устанавливается датчик, который контролирует нагрев воды. После достижения определенной температуры циркуляция жидкости во внешнем бойлере для газового котла прекращается.

Внимание! От эффективности работы отопительного оборудования и водонагревательного накопителя зависит скорость и время нагрева воды. Обычно дорогие модели способны нагревать жидкость до 60 градусов, буквально за полчаса.

Как выполнить подключение

Существует четыре основных схемы как подключить бойлер косвенного нагрева к одноконтурному котлу в частном доме.

  1. Через трехходовой канал. Чаще всего такой способ используется именно для настенной техники. Для напольного оборудования используют другие схемы подключения. Встроенный термостат при определенных условиях переключает клапан и дает возможность циркуляции горячей жидкости по змеевику, который находится в накопителе. После достижения необходимой температуры снова подается сигнал на переключение отключающий циркуляцию. Такая схема обвязки одноконтурного котла отопления с бойлером подразумевает необходимость в использовании циркуляционного насоса и расширительного бачка.
  • Двух насосная схема. При таком решении отопительный прибор одновременно работает только в одном направлении. Если необходимо подогреть воду в накопительном баке, отключается циркуляция отопительной системы и открывается ход для жидкости в накопителе. После достижения определенной температуры движение теплоносителя в отоплении возобновляется, но перекрывается нагрев воды. При таком подключении бойлера косвенного нагрева к одноконтурному котлу существует небольшой недостаток. Время от времени необходимо прерывать отопление дома. Такое решение также называют схема с приоритетом ГВС.
  • Подключение к системе с несколькими контурами. Такое подключение бойлера к одноконтурному котлу используется в том случае, если для обогрева помещения используется одновременно несколько нагревательных приборов. Для качественной работы необходима тщательная регулировка с помощью вентилей системы.
  • Подключение через гидравлический коллектор. Подключение бойлера косвенного нагрева к одноконтурному котлу через «стрелку». Эта схема действует в том случае если один нагревательный прибор одновременно запитывает систему «теплый пол», основное отопление. Бойлер для нагрева воды от газового котла также подключается к гидравлической стрелке.

    Осторожно! Подключение категорически запрещается выполнять самостоятельно. Монтаж внешнего бойлера для газового котла должен выполнять специалист имеющий лицензию на проведение данных работ.

    Как выбрать подходящее накопительное оборудование

    Подбор бойлера к котлу лучше всего осуществлять одновременно. Некоторые крупные производители специально производят полностью идентичное оборудование, имеющее общие разъемы и типовые фитинги. Лучше всего чтобы водогрейный накопитель и отопительное оборудование были выпущены одной компанией. Решая как подобрать бойлер косвенного нагрева к котлу необходимо учесть несколько важных моментов. А именно:

    1. Вместимость. Для большой семьи необходимо чтобы водяной накопитель мог вместить, по крайней мере, 100 литров.
  • Конструкция. Качественный прибор выполнен из стали покрытой полимерами. Открытый металл говорит о некачественной сборке.
  • Схема отопления с одноконтурным котлом и бойлером не имеет значения при выборе прибора. Однако стоит уделить внимание, что некоторые модели котлов изначально не дают подсоединить водяной накопитель сверху. В таком случае выбор будет ограничен только напольной техникой.

    Для того чтобы правильно выбрать наиболее подводящее оборудования для хранения и нагрева воды, разработать эффективную схему его подключения следует обратиться за консультацией к представителям компании. Они помогут установить и подключить технику и объяснят все нюансы, связанные с ее работой.

    Надежные электрические конвекторы отопления Nobo

    Бойлер косвенного нагрева накопительный. Принцип работы.

    На данный момент для получения горячей воды через систему отопления используют бойлеры косвенного нагрева. Наша фирма в каждом частном доме монтирует бойлеры марки: DRAZICE.

    Поэтому в этой статье мы рассмотрим марку: DRAZICE.

    Не пугайтесь того, что мы будем рассматривать только одну марку. Мы рассмотрим самый распространенный случай, как использовать бойлер по назначению. Рассмотрим схемы подключения. Опишу правила подключения.

    В этой статье нам необходимо понять принцип работы косвенного нагрева в системе отопления и горячего водоснабжения. Благодаря тому, как работает бойлер косвенного нагрева, Вы поймете, как подбирать бойлеры косвенного нагрева других производителей и марок.

    Назначение бойлера косвенного нагрева. Нагреть воду по средствам системы отопления. То есть мы нагреваем холодную воду теплом, которое отбираем у системы отопления.

    Какие существуют бойлеры косвенного нагрева?

    Чтобы это понять, необходимо знать его основные параметры:
