Пошаговая прокладка кабеля в ПНД трубе в земле. Технология прокладка трубы пнд в земле
виды, как выбирать и укладывать
При прокладке электрического кабеля обязательно стоит подумать о его защите. Защита требуется для наружных коммуникаций, для электропроводки внутри здания, для кабеля, проходящего под землей. В последнем случае наилучшим решением будет использование полых труб из полиэтилена низкого давления (далее – ПНД).
Технические характеристики труб ПНД
ПНД трубы производятся в заводских условиях способом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из обязательных требований к ПНД трубам выделяют следующее:
- Материал трубы представляет собой диэлектрик (не требует заземления).
- Изделие обладает хорошей прочностью.
- Имеет устойчивость к разрушительному воздействию многих химических соединений.
Технология производства ПНД труб регламентируется ГОСТ 16338 и 16337. Стандарты подробно описывают внешний вид изделия – без вздутий, трещин, наплывов и иных дефектов. Труба не может расслаиваться, при этом ее внутренняя поверхность должна быть как можно более гладкой. Более бюджетный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются столь строгие требования, однако и срок эксплуатации таких изделий будет гораздо меньше.
Прочие эксплуатационные характеристики:
- Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для тяжелых.
- Срок эксплуатации – около 50 лет, при соблюдении нормальных условий работы.
- Диапазон температур от -25 до 70°С.
- ПНД трубы экологичны, не выделяют вредных веществ.
- Трубы легко гнутся без потери эксплуатационных качеств.
- Обладают высокой эластичностью, способны восстанавливать линейный размер.
- Изделия имеют малый вес, особенно в сравнении с металлическими аналогами.
Это важно! ПНД трубу нельзя сгибать слишком сильно. Это может привести к образованию изломов, протянуть кабель сквозь которые окажется весьма проблематично.
Применение ПНД для прокладки кабеля в земле
Прокладка электрических коммуникаций под землей оправдана в первую очередь в регионах с частыми проявлениями неблагоприятных погодных условий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от обледенения и возможного порыва.
Помимо этого такой способ прокладки обеспечивает неплохую защиту от вандалов. Срезание кабеля, висящего в воздухе, и выкапывание его из под земли – несопоставимые по сложности задачи.
Еще один несомненный плюс – противопожарная защита. Даже если в кабеле случится короткое замыкание, возгорание не произойдет.
Классификация ПНД труб для укладки кабеля
Для подземной прокладки кабеля подойдут такие разновидности труб ПНД:

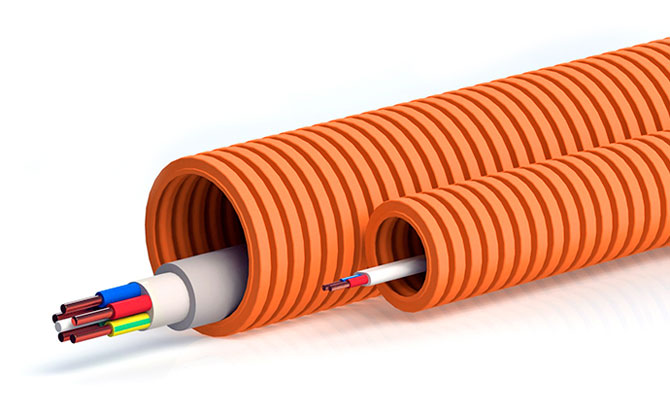

- Легкие гофрированные. Прекрасно гнутся, обладают высокой упругостью. Идеально подходят для монтажа электросетей, по мощности не более 1 кВт – телевизионных и телефонных сетей, бытовой электрики.
- Тяжелые гофрированные. Стенки трубы дополнительно оснащаются армирующей сеткой. Имеют больший вес и обладают меньшей гибкостью.
- Безгалогеновые. Обладают повышенной защитой от пожара. При продолжительном воздействии открытого огня не выделяют опасных для здоровья соединений. Кроме того, такие трубы являются самозатухающими. Чаще применяются для прокладки кабеля внутри зданий.

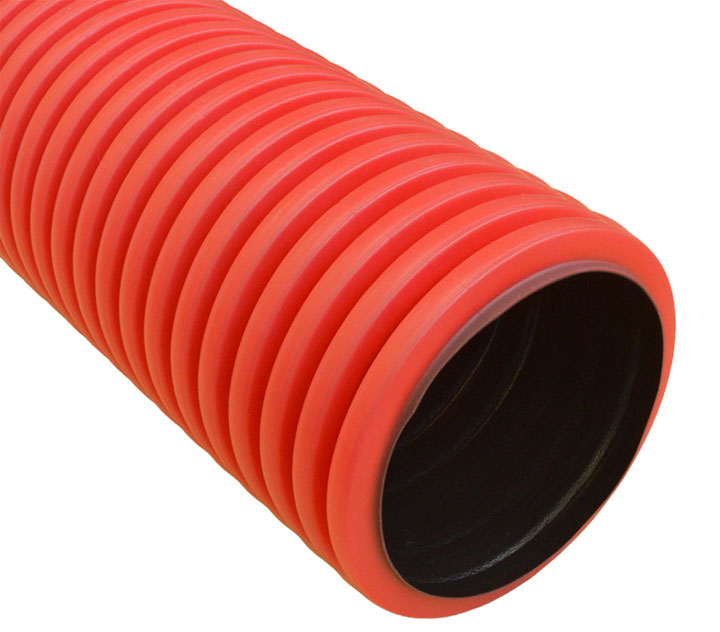

- Двустенные. Оболочка трубы имеет дополнительный слой из полиэтилена высокого давления. Обеспечивают дополнительную защиту от любых внешних воздействий.
- Жесткие гладкостенные.
По способу прокладки кабеля внутри трубы, изделия можно разделить на два типа:
- Без зонда. При большой протяженности трубы придется дополнительно приобрести механизм для протягивания кабеля.
- С зондом. Более дорогой вариант, позволяющий протягивать кабель внутри трубопровода максимально легко и быстро.
Как выбрать трубы ПНД для прокладки кабеля?
Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной способности суммарному количеству кабелей, которые предполагается в эту трубу поместить.
Стандартные ПНД трубы могут иметь диаметр от 16 до 225 мм (толщина стенки – от 2 до 30 мм). Изделия малого сечения (менее 90 мм) производятся бухтами по 100 или 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.
В одной ПНД трубе, если позволяет диаметр, можно одновременно разместить несколько кабелей (но не более 4). Так, для кабеля сечением 6-8 кв.мм наилучшим образом подойдет ПНД труба диаметром 20-40 мм.
Не менее важно правильно подобрать ПНД трубы по показателям прочности. Для прокладки внутри помещений используют изделия меньшей прочности, для прокладки под землей – большей.
Обратите внимание! Оценить показатели прочности трубы можно самостоятельно, рассчитав параметр SDR (Standard Dimension Ratio), представляющий отношение внешнего диаметра изделия к толщине стенки. Соответственно, чем меньше величина SDR, тем прочнее ПНД труба.
Каждое изделие имеет маркировку, по которой можно однозначно определить его характеристики:
- Наименование производителя (торговая марка).
- Материал. Чаще всего используется ПЭ-80 и ПЭ-100.
- Показатель SDR.
- Диаметр изделия.
- Толщина стенки.
- Рабочее давление.
- Стандарт производства. Номер ГОСТ, либо ТУ.
- Назначение изделия. ПНД трубы могут применяться не только для прокладки кабеля. Эти изделия часто применяются для водопроводных сетей, газоснабжения, канализации.
- Дата производства.
Типичный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техническая ГОСТ 16338.
Способы и правила укладки труб ПНД
Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.
При проведении работ необходимо учитывать ряд важных моментов:
- Монтаж можно производить при температурах не ниже -30°С.
- При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.

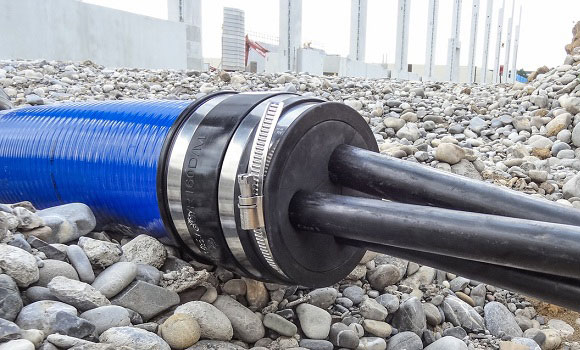

- Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.
Укладка труб внутри зданий
Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.
Обратите внимание! Фиксацию на полу удобнее производить металлическими скобами, на стене и потолке – держателями с защелкой.

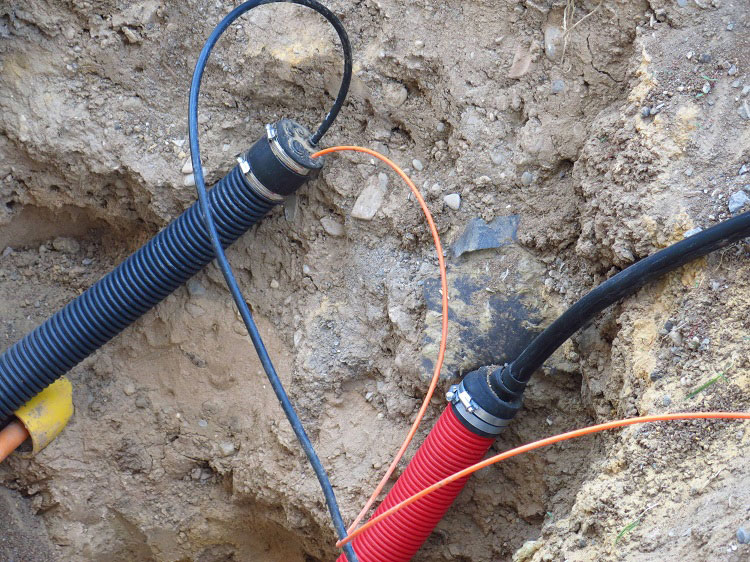

Укладка на улице в траншею
Здесь последовательность действий несколько иная:
- Производится разметка будущей трассы прокладки.
- Осуществляется выемка грунта на необходимую глубину.
- На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
- На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
- В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
- Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.
Это важно! Чтобы впоследствии была возможность легко определять место трубопровода под землей, путь его прохождения желательно отметить сигнальной лентой или подобными приспособлениями.
При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.
Бестраншейный способ укладки в земле
Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.
Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.
Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.
Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.
infotruby.ru
Прокладка кабеля в ПНД трубе в земле: пошаговая видеоинструкция
Трубы ПНД чаще всего оснащены защитной гофрой, основным сырьем в производстве является полиэтилен. Негорючий или трудногорючий каналы изготавливают, смешивая антипирен и полиэтилен. Технические трубы гладкие и сделаны из одного слоя материала, несмотря на это присутствуют нужные параметры прочности и надежности, химической стойкости.
Как правильно проложить кабель в ПНД трубе в земле своими руками, рассказывают специалисты.
Плюсы применения ПНД труб
Хорошо, если бюджет строительства не ограничен, тогда можно обустроить кабель внутри металлического трубопровода. Однако в большинстве случаев стараются сэкономить, ПНД трубы отлично справляются с этой задачей. Почему технические трубы стоят дешево? В их состав входят отходы после производства, которые добавляют к полиэтиленовым компонентам. Такая технология минимизирует стоимость конечного продукта и значительно снижает расходы.
Какими еще преимуществами может похвастаться полиэтиленовый трубопровод?
- Сохранить кабель в ПНД трубопроводе удается в течение 50 лет.
- Чтобы соединить между собой отдельные участки полиэтиленовой гофры, нет необходимости использовать сварочный аппарат.
- Высокие электроизоляционные характеристики не требуют осуществления заземления.
- Небольшой вес материала.
- Даже при коррозии и влиянии агрессивной среды не нарушается целостность каналов.
- Температура, которую выдерживают трубы – от минус 25 до плюс 70 градусов, поэтому их можно прокладывать даже в регионах с особыми погодными условиями.
- При нагревании не выделяют в окружающую среду токсичные вещества.
- Чтобы проложить провод по изгибаемой траектории, достаточно приобрести стройматериал небольшого диаметра.
Как проложить своими руками технические трубы
Если возникла необходимость прокладки кабеля под землей, учитывайте такие правила:
- Необязательно ждать благоприятной погоды за окном, ПНД изделия можно укладывать даже при минус 30 градусах.
- Чтобы защитить кабель в траншее, рекомендуется сделать в общей глубине залегания 2 м бетонный канал, толщина которого варьируется от 80 до 100 мм.
- Если внизу уже обустроен фундамент, провод желательно зафиксировать прямо внутри.
- Точки соединения трубопровода необходимо хорошо герметизировать уплотнителями – это может быть сварка стык в стык или подсоединение компрессионных муфт.
- При прокладке под землей во избежание конденсата установите для его сбора протяжной канал.
Читайте также: Как осуществляется гидроизоляция труб и какие материалы выбрать
Пошаговая инструкция как проложить кабель в ПНД трубах
Полиэтиленовые трубы часто используют при проведении коммуникаций в частные дома или на земельный участок. Сначала удостоверьтесь в том, что целостность кабеля и оболочки не нарушена.
Пошаговая инструкция по обустройству кабеля внутри полиэтиленовых каналов в земле своими руками состоит из таких этапов:
- Наметьте при помощи колышек, где будет выкопана траншея, уходящая в грунт на нужную глубину.
- Выкопайте траншею, это можно сделать, вооружившись лопатой или при помощи техники.
- Разместите в траншее трубу необходимой величины и диаметра.
- Аккуратно протяните и распределите в траншее провод.
- Засыпьте трубу песком, толщина слоя должна достигать 10 см. Сверху присыпьте грунтом толщиной 15 см.
- Чтобы при появлении необходимости выполнить ремонтные работы, кабель можно было найти, не перерывая весь участок, пометьте участок сигнальной лентой.
- Если планируется вывод полиэтиленового трубного кабеля к зданию, предусмотрите фитинги.
- Если провод прокладывается по прямой линии, желательно запастись цельными отрезами диаметром от 4 мм и более. Чтобы затянуть электрическую проводку, в трубе располагают металлическую проволоку или протяжку, сделанную из капрона.
Можно ли обойтись без рытья траншеи
Кабельные каналы действительно реально проложить без рытья траншеи. Этот метод применяют на труднодоступных участках. Вместо траншеи осуществляют горизонтальное бурение. Но прежде чем приступать к бурению, необходимо провести исследования на предмет состава грунта и получить разрешение от специальной службы.
Прокладка кабелей в трубу насчитывает такие манипуляции:
- Осуществите бурение пилотной скважины.
- Расширьте скважину.
- Монтируйте полиэтиленовый канал с проводом, расположенным во внутренней плоскости.
Как происходит бурение пилотной скважины?
- Почва прокалывается при помощи скошенной спереди буровой головки.
- По мере заглубления в почву через отверстия в головке подается раствор, заполняющий скважину.
- Раствор призван охладить оборудование и снизить вероятность обвалов.
Последующее расширение скважины предполагает работу с триммером. Для затягивания необходима буровая установка.
Описанная технология подходит для профессионалов, наличие оборудования само по себе не дает возможности провести прокладку кабеля своими руками.
Видеоинструкция, как затянуть кабель в гофру, показана ниже:
trubymaster.ru
Прокладка полиэтиленовых труб в траншеях
Прокладка полиэтиленовых труб в траншеяхПолиэтиленовые трубы используются для различных инженерных систем с 1955 года. В настоящее время самыми распространенными сферами применения этих изделий являются:
• Системы водоснабжения.• Сети напорной/безнапорной канализации.• Газопроводы.• Футляры для прокладки силовых кабелей и других систем коммуникации.
Для наружных трубопроводов рекомендуется применять подземную прокладку, так как это исключает необходимость защиты материала от негативных влияний окружающей среды: замерзания зимой и сильного нагрева и разрушения под воздействием солнечных лучей летом. Для газоснабжения разрешается только подземный способ прокладки.
Для подземной прокладки применяют траншейный способ или метод ГНБ (горизонтально-направленного бурения). В настоящее время наиболее распространенным способом является прокладка в траншеях.
Технология укладки полиэтиленовых труб
Этапы проведения работ:
- Земляные работы. Выкопка траншеи и котлованов для колодцев. Ширина траншеи должна быть на 30 - 40 см больше наружного диаметра трубы (для диаметров <630 мм и >710мм соответственно).
- Подготовка дна. Убираются крупные валуны и включения. Дно выравнивается, уплотняется и засыпается «подушкой» - песок, гравий или щебень (самая крупная фракция в ней не должна быть более 20мм). Высота этого слоя - от 10 до 15 см. При угрозе вымывания дна грунтовыми водами, дно укрепляется геотекстилем.
- Распределение и подготовка трубного материала вдоль верхней бровки.
- Сварка полиэтиленовых труб в плеть (обычно используется стыковая сварка) на бровке. При выполнении земляных работ выемка и складирование земляного грунта происходит с одной стороны, а укладка материала для сварочных работ – с другой.
- Укладка сваренной плети в траншею.
- Последовательное соединение со следующей плетью.
- Проверка всей системы на герметичность.
Способы соединения
- Соединение звеньев в единую плеть происходит при помощи специального оборудования тремя основными способами:
- Стыковой сваркой.
- Электромуфтами с закладными нагревательными элементами. Для производства сварочных работ при недостатке пространства (колодцы, малая ширина, камеры и т.д.)
- Компрессионными фитингами (диаметр до 63 мм). Для получения разъемных соединений.
Для защиты от возможных напряжений при линейном расширении/сжатии системы используют естественные компенсаторы: «Г», «Z» , «П» - образные повороты трубы или укладку «змейкой». Для холодной воды компенсаторы не требуются. Иногда невозможна надежная фиксация грунтом или устройство компенсаторов/укладка «змейкой» (при диаметре более 1000 мм). При напорном типе трубопровода в этом случае допускается устройство «неподвижных опор» через равные расстояния для фиксации труб большого диаметра.
Глубина и профиль траншеи
Глубина и профиль траншеи зависит от типа трубы (ее кольцевой жесткости) и условий местности, где предполагается эксплуатация системы из ПЭ. Глубина заложения определяется несколькими факторами:
- Нагрузкой на поверхность (особенно на участках, проходящих под дорожным полотном). При пересечении с шоссе, ж/д полотном используются специальные футляры из полиэтиленовых труб с SDR<17 (соотношение наружного диаметра к толщине стенки).
- Материалом засыпки.
- Свойствами местного грунта.
- Материалом обсыпки.
- Рабочим давлением в системе.
- Материал «подушки» и степень его уплотнения.
- Грунтовые воды.
При параллельной прокладке с кабельными и другими коммуникациями рассчитывают расстояние так, чтобы ремонт этих коммуникаций не затрагивал трубопровод из ПЭ.
romato.ru
Прокладка кабелей в земле в трубах: основные правила работ
Обустраивая дачный участок, хозяева должны решить множество эксплуатационных моментов, связанных с новой постройкой. Чтобы комфортно проживать в загородном доме, потребуется продумать качественные системы водопровода, канализации, а также электроэнергии. Прокладка кабелей в земле в трубах необходима для обеспечения питания осветительных приборов, обогревателей и прочей бытовой техники. Чтобы самостоятельно выполнить эту работу, необходимо изучить технологию ее проведения. Это позволит создать качественную и долговечную систему.
Общие требования к работам
Не каждого собственника участка устраивает воздушное проведение системы кабелей к дому. Все больше оборотов набирает подземный вариант прокладки силовых коммуникаций. Они входят в дом через подвал. Поэтому подобный вид работ выполняют еще на этапе закладки фундамента.
План подобной электрификации разрабатывается еще до начала строительства. Продумываются все разветвления кабеля. На этом этапе учитывается состояние грунта, тип климатической зоны и прочие моменты безопасности эксплуатации системы.
Прокладка кабелей в земле в трубах должна выполняться с учетом существующих требований и правил. При проведении подобных работ необходимо учитывать нормы СНиП и ПУЭ, а также ГОСТа. Выполняя все необходимые монтажные операции, обязательно соблюдают правила безопасности труда.
Виды материалов
Прокладка кабелей в земле в трубах (ПУЭ, СНиП четко регламентируют этот процесс) требует выбора правильных материалов. В первую очередь они должны быть безопасными. Но и стоимость их должна быть приемлемой. Сегодня существуют коммуникации, которые не нуждаются в проведении их по трубам. Это бронированные кабели. Однако их стоимость очень велика. Поэтому траншейный метод монтажа предполагает применение более дешевого кабеля в специальных трубах.
Кабель, который проходит под землей, должен иметь маркировку СИП. Эту разновидность позволяют применять все существующие нормативы. Однако его обязательно монтируют траншейным способом в трубе. Трасса может быть при этом металлической или пластиковой.
Трубы ПВХ/ПНД изготавливают из пластика. Они довольно прочные и имеют гладкую поверхность. Гофротрубу типа DKC позволяется использовать только для внутренних работ, для проведения коммуникаций под слоем штукатурки.
Преимущества метода
Прокладка кабелей в земле в трубах ПНД, металлических или металлопластиковых разновидностях имеет ряд преимуществ. Это позволяет защитить провод от неблагоприятных погодных условий, механических повреждений.
Если потребуется однажды заменить проводник, можно легко достать старый кабель и по уже существующей трассе пустить новый. Такая методика позволяет соблюсти правила пожарной безопасности. Это особенно важно в деревянных домах. Труба, предназначенная для траншейного монтажа, препятствует возникновению искры и перегрева окружающих материалов.
Преимуществом такой системы является дополнительная защита кабеля. Благодаря трубе его не повредят грызуны, микроорганизмы. Если проводник закладывается в земле без такой защиты, кроты могут его перегрызть.
Обустройство траншеи
Прокладка кабелей в земле в трубах (фото представлено далее) должна удовлетворять ряду обязательных требований. Глубина залегания проводника в грунте должна быть не менее 70 см. Этот показатель варьируется в зависимости от климатической зоны.
Нельзя проводить трассу под фундаментом. От него кабель должен проходить не ближе, чем в 60 см. Ширина канавы выбирается в соответствии с количеством проводников, проходящих по трассе. Они должны быть расположены не ближе, чем в 10 см друг от друга.
Траншея засыпается песком и утрамбовывается на уровень 15 см. Перед обустройством трассы необходимо рассмотреть план участка. Не допускается, чтобы трубы с электрическими проводниками проходили ближе, чем в 1 м от газовых или в 2 м от водопроводных коммуникаций.
Если для укрепления линии передач используется кирпич (при значительном проседании грунта), он не должен быть пустотелым. Поверх трассы необходимо проложить ленту с надписью о прохождении здесь силового кабеля. Далее снова засыпается слой песка и земли с горкой.
Особенности закладки в пластиковых трубах
Прокладка кабелей в земле в трубах ПНД имеет ряд особенностей. Их необходимо изучить перед проведением работ. Первоначально надо выполнить чертеж трассы. Крепеж трубы необходимо производить через каждые 60-80 см. Для этого применяют специальные скобы или клипсы.
Чтобы протащить кабель по трубе, используют специальные протяжки или металлическую проволоку. Все элементы трассы соединяют при помощи специального паяльника. Кабель внутри соединять следует при помощи особых муфт.
Если трасса имеет вертикальное расположение, ее делают с уклоном. Так в ней не будет собираться конденсат.
Особенности закладки в металлических трубах
Если тянуть проводник требуется в деревянное здание, баню, то лучше отдать предпочтение металлической трубе. Это крепкое изделие. Оно может быть оцинкованным или железным.
Следует отметить, что прокладка кабелей в земле в трубах DKC недопустима. Их используют сугубо для прокладки кабеля внутри помещений. Чтобы соединить металлические элементы трассы, можно применять сварку либо резьбовые фитинги.
При обустройстве такой системы необходимо выполнить заземление. Уклон должен выполняться в сторону распределительной коробки. Трубы и стыки требуется окрасить во избежание образования коррозии. Для внутренних работ такие конструкции лучше не использовать. При заливке пола бетоном окрашенные поверхности будут с ним плохо сцепляться.
Правила подключения
Прокладка кабеля в трубах в земле, нормы которой регламентируют ПУЭ и ГОСТ, должна выполняться ответственно. Не допускается выполнять соединения в трубах. Это делают только в самых крайних случаях и при этом используют специальные муфты.
Лучше, чтобы такие монтажные соединения были выполнены в распределительных коробках. Этого требуют правила техники безопасности.
Трассу нельзя изгибать под углом более 90 градусов. Иначе замену старого проводника будет выполнить невозможно. Места соединения труб необходимо дополнительно уплотнять. Ввод должен быть герметичным.
Сечение провода необходимо выбирать в соответствии с нагрузкой системы. Лучше отдать предпочтение кабелю из меди. Алюминиевые проводники применимы только для внутренних работ.
Несколько рекомендаций специалистов
Правильная прокладка кабелей в земле в трубах выполняется самостоятельно довольно просто. Однако следует при этом учесть советы экспертов. Они рекомендуют применять трассу, ширина которой будет больше в 3 раза, чем сам проводник.
Если зимы в этой климатической зоне очень суровые, грунт может промерзнуть более чем на 70 см. Чтобы трубы не деформировались, следует их тщательно закрепить. Но лучше, если трасса будет проходить еще глубже.
При разработке плана необходимо избегать закладки траншеи под участками автостоянки, детской площадкой или садовыми дорожками.
Ознакомившись с такой технологией, как прокладка кабелей в земле в трубах, можно выполнить эту работу самостоятельно. Соблюдая все требования строительных норм и правила техники безопасности, можно создать качественную, долговечную трассу. Ее эксплуатация будет безопасной.
fb.ru
Прокладка кабеля в земле при помощи пнд трубы
Прокладка кабеля в земле необходима для оборудования коммуникаций различного назначения. В промышленных масштабах сотни метров проводов тянут под дорогами, в черте города, на строящихся объектах и других площадках, нуждающихся в электричестве. Также прокладка кабеля в земле часто проводится в бытовых условиях, на даче или приусадебном участке. Укладка под грунт, особенно когда проводки много, может стать серьёзной проблемой, если не владеть технологией. К счастью, сегодня известно и опробовано множество способов, один из них, использование в качестве футляра технической трубы.
Преимущества трубы из пнд
Труба из полиэтилена низкого давления или сокращённо ПНД отличается малым весом, хорошей гибкостью и долговечностью. Она гладкая, чёрного цвета с небольшими вкраплениями. Производство такой трубы основано на принципах переработки вторичного сырья. Это может быть упаковочная плёнка, пластиковые пакеты, бутылки и другие изделия из полиэтилена. Из них получают гранулы, небольшие частицы одинакового размера.
Такое сырьё легко перерабатывается. Попадая в экструдер, гранулы нагреваются и тянуться до нужной формы. Диаметр, толщина стенки выбираются заранее, под них настраивают линию. Готовые трубы охлаждаются и распределяются по партиям. В бухты наматываются типоразмеры до 75 включительно, остальные в отрезках по 12 метров.
Почему выбирают пнд трубу
Низкая цена Быстрая транспортировка Простой монтаж
|
Хранение пнд трубы перед прокладкой не требует серьёзных вложений. Достаточно найти место, скрытое от солнечных лучей, так как на жаре полиэтилен становится мягким. Как говорят монтажники, стенка начинает плыть. В итоге вместо положенных, например, 20-23 миллиметров, вы получите трубу с проходом 25, а то и все 30 миллиметров. Поэтому лучше не рисковать, и помещение выбрать заранее.
Этапы грунтовой прокладки кабеля
Прежде всего нужно внимательно осмотреть провода. Они должны быть цельными, без вмятин и других видимых дефектов. В противном случае, ваши усилия окажутся напрасными. Поврежденные коммуникации не спасёт ни одна оболочка.
После проверки, приступают к разметке участка, затем роют траншею. В ней не должно быть больших камней, мусора, стекла и прочих инородных предметов. Основание желательно засыпать слоем песка 5 или 10 сантиметров. В подготовленную нишу помещают трубу и выполняют протяжку. Наиболее качественно это получается со специализированными устройствами заготовки каналов.
Однако обычным мастерам достать эти приспособления сложно, тем более с объёмом более 100 метров. В ход идут самые разные вещи, от лески, детской погремушки и пылесоса до арматуры и жидкого мыла.
Когда проводов мало, и они располагаются по прямой линии, как на видео, то рациональнее будет разрезать трубу и вручную протолкнуть кабель. При большей длине рекомендуют применять капроновые нити, металлическую проволоку. Их опускают внутрь и тянут вместе с проводкой.
Специалисты советуют не брать для монтажа силовых сетей муфты и другие фитинги, а делать коммуникацию цельной. Соединения могут нарушить герметизацию. Это утверждение справедливо для открытой местности. При выводе сети в помещение без соединительных деталей не обойтись.
В конце трубу засыпают песком и грунтом на 15 сантиметров. Также необходимо обозначить место. Для этого подойдёт сигнальная лента.
Бестраншейная прокладка кабеля
Технология горизонтального бурения создана для монтажа кабельных конструкций в труднодоступных местах. Применяют её в основном коммунальные службы. Суть заключается в щадящем воздействии, не нарушающем поверхностных слоёв почвы. Сначала изучают её состав и получают разрешение на работы, далее придерживаются следующей схемы
1. Бурят первичную скважину
2. Головкой со встроенным скосом и отверстиями подачи заполняют пространство особым раствором, предотвращающим обвалы грунта
3. Риммером увеличивают проход скважины
4. Буровой установкой затягивают пнд трубу.
Процесс не быстрый и довольно затратный в плане оборудования. Но тем не менее ГНБ остаётся одним из самых качественных методов подземной укладки кабеля. Главное, обратиться к профессионалам и не забывать о контроле.
Рассмотренные способы считаются наиболее эффективными и гарантируют сохранность кабеля. Система будет функционировать весь гарантийный период. Конечно, особое внимание стоит уделить подготовке и соблюдению последовательности действий.
pls00.com
Прокладка труб ПНД в земле
Трубы ПНД (полиэтилен низкого давления) успешно используются на сегодняшний день в таких сферах, как: строительство, газопровод, водопровод и канализация. Срок службы таких труб составляет 50 лет и более. Они отличаются экологичностью, антикорозийностью и токонепроводимостью. Благодаря гладкости, менее подвержены засорам. Выдерживают температуры от – 70 до + 80 градусов. За счёт своей гибкости и эластичности, трубы из полиэтилена низкого давления очень удобны при прокладке различных коммуникаций.
Прокладка труб ПНД, как правило осуществляется двумя следующими способами:
- Траншейный способ.
- Бестраншейный способ.
Рассмотрим два этих способа прокладки труб:
Бестраншейный способ – это самый удобный способ проложения коммуникаций, так как он позволяет обходиться без дорогостоящего процесса прорывания траншей от точки А до точки Б прокладываемого маршрута.
Бестраншейный способ выгодно отличается тем, что климатические условия не оказывают влияния на процесс производимых работ. Изоляция осадков, будь то дождь или снег здесь не требуется, потому что в отличие от траншейного способа прокладки труб ПНД, здесь достаточно только прикрыть тентами котлован А и котлован Б, между которыми проходит трубопровод.
Прокладка труб ПНД также осуществляется с помощью установок для горизонтального бурения скважин. Трубы в этом случае протягиваются по заранее подготовленному каналу и протаскиваются под землёй.
Бестраншейный способ прокладки исключает расходы, которые связаны с раскопками траншеи. Прокладка труб ПНД данным способом, позволяет обойтись без разрушений асфальта на проезжей части, так как трубы прокладываются под землёй. В суровых климатических условиях, бестраншейный способ прокладки ПНД труб наиболее популярен.
Траншейный способ. Данный способ представляет собой следующий спектр работ. В него входят: изучение грунта в данной местности, устройство слоя подсыпки, обсыпка проложенного трубопровода, уплотнение и окончательная засыпка траншеи. Трубы ПНД по сравнению с металлическими трубами выгодно отличаются в этом способе прокладки, за счёт своей эластичности и значительно маленького веса.
Все элементы системы при прокладке полиэтиленовых труб связываются между собой водозапорной арматурой. Соединяемые трубы бывают неразъёмными, а также разъёмными. Неразъёмные соединения представляют собой монтаж, который в последствии не подвергается разборке на протяжении всей эксплуатации. Разъёмные же наоборот могут разбираться в дальнейшем.
Трубы ПНД монтируются, как показывает практика тремя основными способами, такими, как стыковая сварка, сварка при помощи закладных нагревателей, а также с помощью компрессионных фитингов.
truba-pnd66.ru
