Содержание:

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.

Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.

Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

Подготовка поверхности.
Установка коллектора.
Укладка гидроизоляции.
Монтаж теплоизоляции.
Монтаж креплений и трубопроводов.
Раскладка нагревательных контуров.
Подключение системы и ее тестирование.
Заливка стяжки пола.
Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

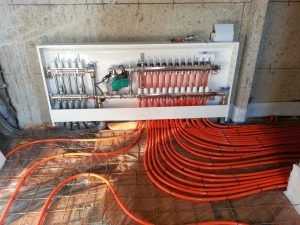

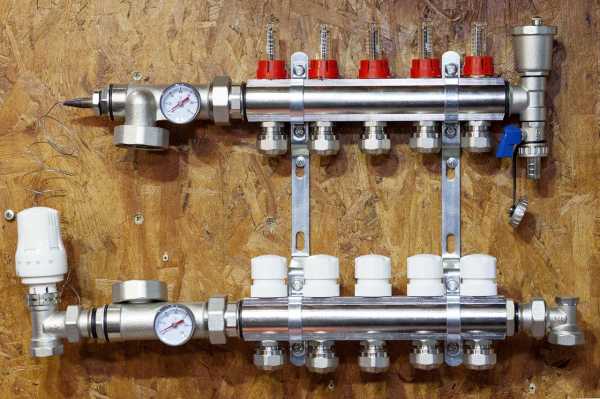

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.

В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

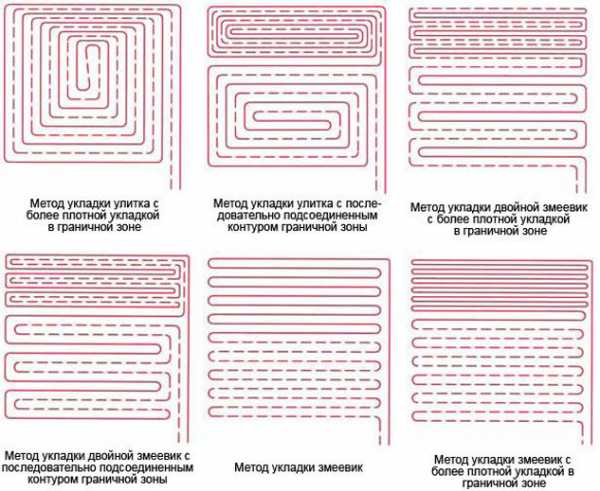

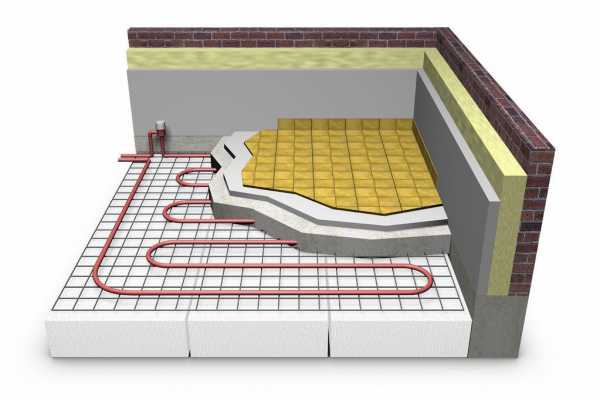

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

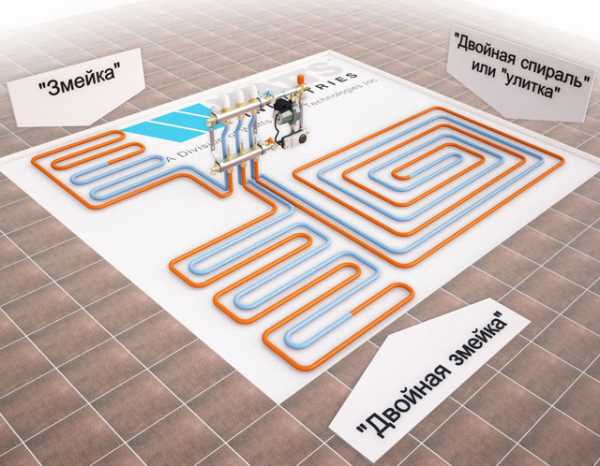

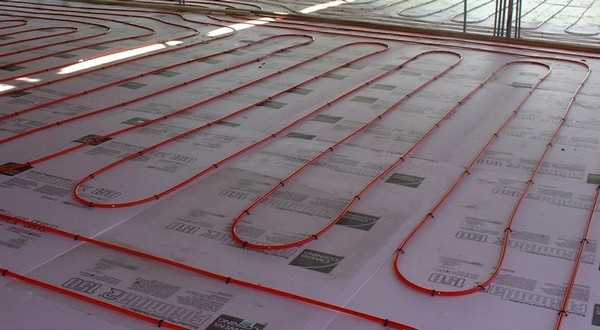

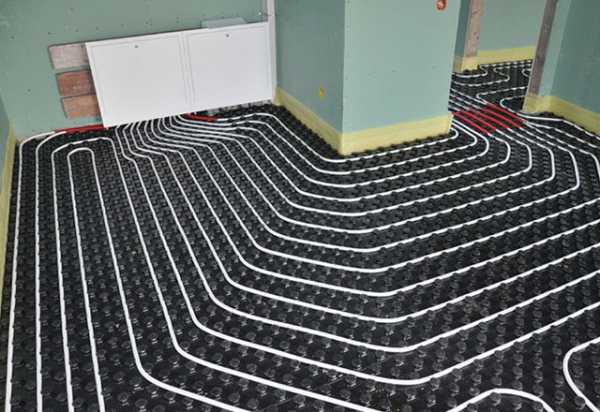

Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;

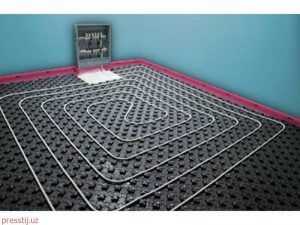

Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

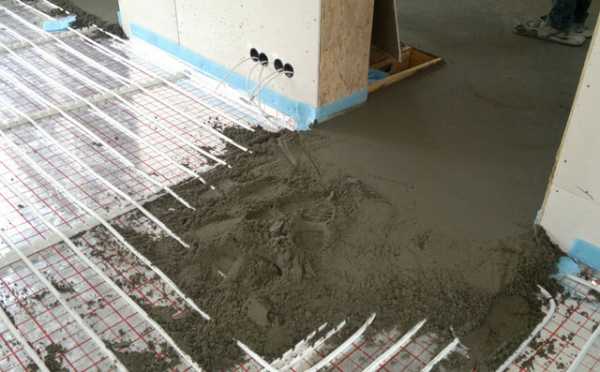

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.

Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.

teplospec.com

различные способы укладки своими руками

Содержание статьи:

Во время строительства или ремонта различных помещений, таких как дом, офис или квартира, используют теплый пол. Это система равномерного обогрева, которая позволяет гибко реагировать на изменения погодных условий и микроклимата в помещении. Одним из вариантов такого отопления является теплый пол под плитку – замечательное решение для обеспечения домашнего комфорта.

Видео-инструкция по монтажу теплого пола под плитку

Особенности данной системы обогрева

Существует два вида подобного отопления. Это электрический теплый пол под плитку и водяной, где вода, которая подается по трубам, является теплоносителем. Они устанавливаются в стяжку пола в процессе строительства и, как правило, могут быть и основным видом отопления, и дополнительным.

Если толщина пола небольшая, то чаще всего укладка теплого пола под плитку может выполняться при помощи нагревательных матов или более новой технологии – инфракрасной пленки. Рассмотрим вначале первый способ.

Что такое нагревательные маты и с чем их укладывают

Так называются армированные сетки из стекловолокна, к которым прикрепляется экранированный нагревательный элемент (секция), толщина которого – не более трех миллиметров. Безмуфтовое соединение используется для горячей и холодной части, что только повышает надежность секции. Армированные сетки используются для того, чтобы материал стяжки или приточного клея проникал через теплый пол.

На приведенных фото теплый пол под плитку и технология его укладки видны достаточно отчетливо.

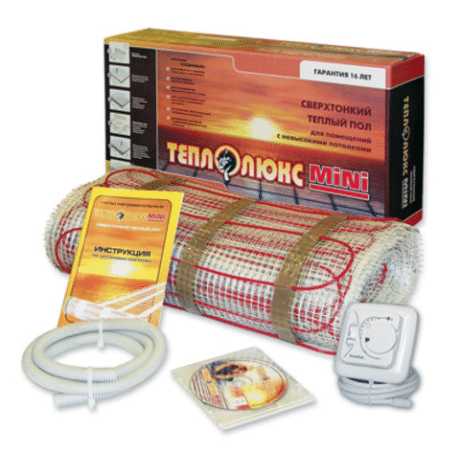

Комплект сверхтонкого теплого пола на основе нагревательного мата

Установка теплого пола под плитку с применением данной технологии может быть выполнена самостоятельно, однако необходимо обеспечить соответствующие условия безопасности. Вначале нужно составить схему установки и учесть при этом расположение мебели или больших предметов. В зависимости от этого определяется место для укладки пола.

После приготовлений устанавливается распаечная коробка, в основании пола и в стене делаются канавки, в которые потом монтируется температурный датчик и соединительные провода. Поверхность очищают от грязи, пыли и посторонних предметов. Выполняется грунтовка пола для более лучшего соединения плиточного клея и основания.

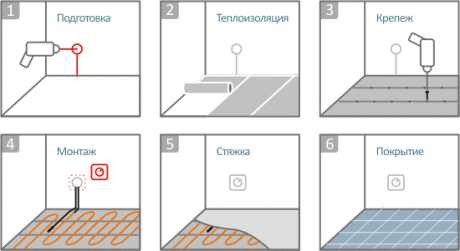

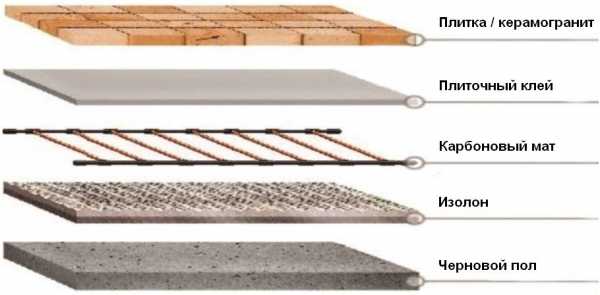

Этапы монтажа теплого пола на основе нагревательных матов под плитку

Далее монтаж теплого пола под плитку выполняется следующим образом:

Установка датчика. Перед этим нужно правильно рассчитать его глубину канала, что позволит в случае чего заменить датчик теплого пола. Кроме этого, нельзя, чтобы датчик пересекался с нагревательным кабелем либо находился на близком расстоянии от него. Также его нужно установить на одинаковом расстоянии от витков кабеля;
Укладка нагревательного мата. Далее приступают непосредственно к укладке мата. Вначале его раскатывают по всей площади согласно той схеме, которую вы подготовили. В процессе укладки нужно будет разрезать стекловолоконную сетку, причем осторожно, чтобы случайно не повредить нагревательный кабель. Данная операция напоминает крой ткани;
Если на пути укладки возникли препятствия, то их необходимо обойти, проложив нагревательный кабель на расстоянии 5 – 6 см.

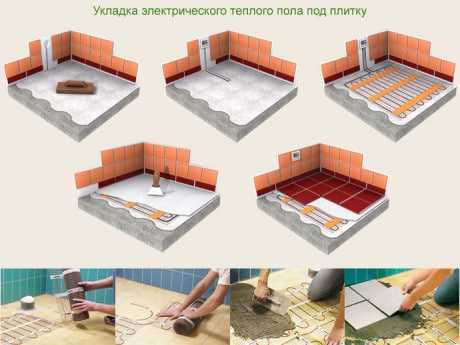

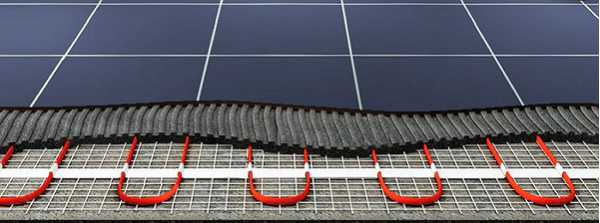

Укладка электрического теплого пола под плитку

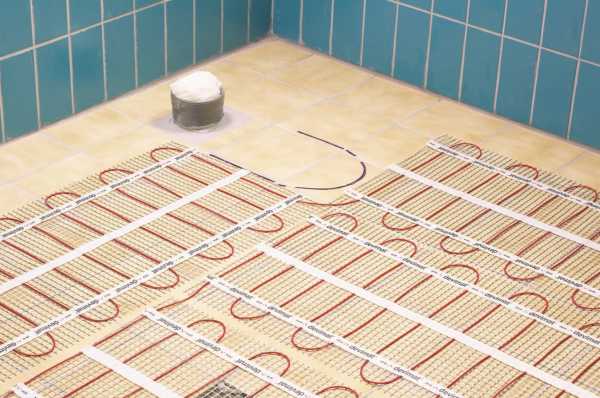

Далее начинается непосредственная укладка нагревательного мата. Можно посмотреть специальное видео — теплый пол под плитку, где четко изображен весь процесс. Основные шаги следующие:

Материал скручивают в рулон и отрывают защитную полосу клейкой ленты, которая расположена на нижней стороне. Потом его снова раскатывают по поверхности пола;

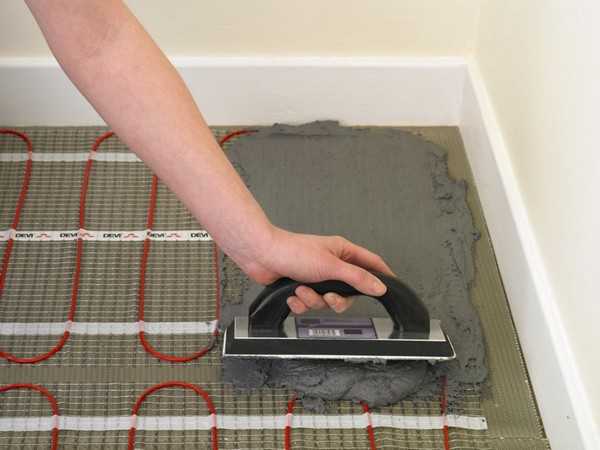

Берем плиточным клей и покрываем им нагревательный мат. Слой не должен быть более семи сантиметров. После того как клей высох, необходимо начинать укладывать плитку;
В конце все необходимое оборудование подключают к электрической сети. Это непосредственно нагревательный мат и терморегулятор с термодатчиком. Также нужно подключить и защитное устройство;
Эксплуатацию теплого пола необходимо начинать минимум через 4 недели после укладки, когда химические процессы в стяжке завершатся.

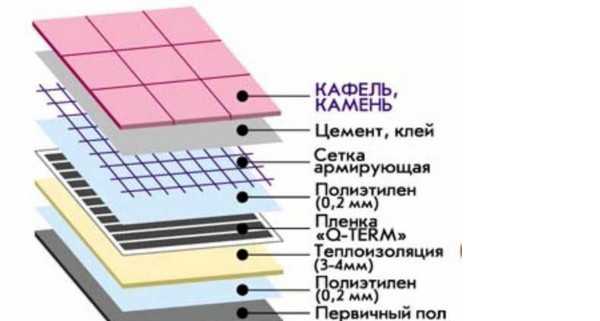

Инфракрасный теплый пол

Существует также инфракрасный теплый пол под плитку. Сегодня эта технология достаточно популярна. Толщина инфракрасной пленки – всего лишь от 0,3 до 1 мм. Внутри нее находится электропроводник.

Отличие подготовительных работ от тех, которые проводились при укладке мата, заключаются лишь в необходимости укладки теплоизоляционного слоя. На него как раз и нужно уложить инфракрасную пленку, причем листы необходимо класть не внахлест, а параллельно. Далее монтируется терморегулятор и система проверяется на работоспособность.

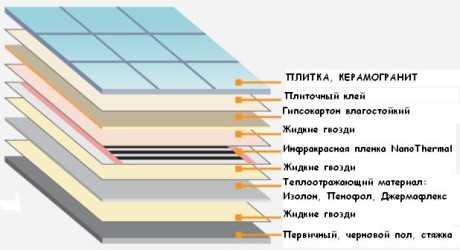

Инфракрасная пленка обязательно должна быть защищена изоляционным слоем

После этого необходимо закрепить монтажную сетку, залив ее стяжкой из цемента и песка, и снова проверить систему на работоспособность. Когда стяжка высохнет, плитка кладется на термостойкий клей. Как и при «натуральном» мате, пол из инфракрасной пленки необходимо включать примерно через 4 недели. Именно за столько времени высыхает плиточный клей. Различные отзывы теплый пол под плитку, выполненный по такой технологии, описывают положительно.

Технология монтажа водяного теплого пола

Установить водяной теплый пол под плитку гораздо сложнее, но, несмотря на это, он довольно популярен в загородных домах, в квартирах или больших общественных зданиях. Это гибкие трубы из полипропилена и металлопластика, по которым идет горячая вода. Регулировка температуры осуществляется с помощью специального термостата. Преимущества такого отопления: невысокая цена, отсутствие электромагнитного излучения, низкое энергопотребление.

Установку водяного пола вкратце можно расписать следующим образом:

Подготовить поверхность для пола, тщательно ее выровняв при помощи специальной смеси. Далее кладется гидроизоляция, а по всей площади комнаты – демпферная лента;
Укладка теплоизоляции, в роли которой можно использовать минеральную вату, пенополистирол или другие материалы;
На стене помещения, где монтируется теплый пол, устанавливается шкаф для коллекторов (труба с ответвлениями), который оснащается двумя трубопроводами: нагнетающим и возвратным. Именно по ним и будет проходить горячая вода;
Трубопроводы присоединяют к коллектору с помощью перекрывающих вентилей;
Укладку труб можно выполнять и змейкой, и спиралью. Шаг укладки должен быть равен от 10 до 30 см;
Когда трубопровод уложен, его заливают смесью из цемента и песка.

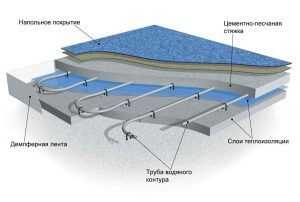

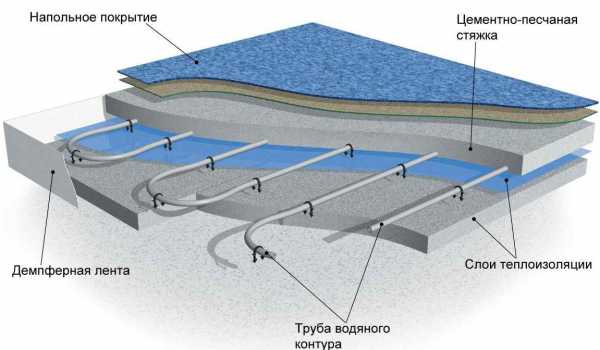

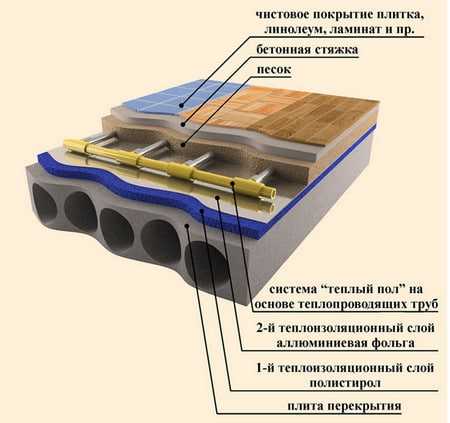

Система «водяной теплый пол» в разрезе. Теплоизоляция при этом обязательна, особенно если вы устанавливаете его в квартире, иначе потолок ваших соседей снизу будет прогреваться. Следовательно, будет теряться часть тепла

В конце уже можно класть любой материал для пола: паркет, ламинат, плитку и др.

Выводы

Итак, мы рассказали вам, как разными способами можно установить современные технологии отопления дома. Это водяной, электрический и инфракрасный пленочный теплый пол под плитку. Как вы уже поняли, это вполне можно осуществить самостоятельно, разве что с водяным придется повозиться. Все технологии сейчас достаточно распространены, однако помните, что использовать готовый теплый пол можно не раньше, чем через 4 недели. Что касается водяного пола, то его лучше всего применять в частных домах, все-таки для монтажа в квартире требуется дополнительное разрешение.

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Укладка теплого пола под плитку своими руками: как правильно?

Теплый пол – составные элементы
Электрический теплый пол
Подготовка системы электрического обогрева
Укладка электрического теплого пола
Финишная отделка плиткой

Для вас комфорт в повседневной жизни превыше всего? Надоело постоянно искать тапочки, чтобы почистить зубы в ванной или выйти на балкон? Для вас есть решение всех этих проблем – укладка теплого пола под плитку. Этот атрибут трудно назвать роскошью в настоящее время, так как технологии в области строительства, ремонта постоянно развиваются и совершенствуются

Рассмотрим более подробно, как произвести монтаж теплого пола под плитку качественно и своими силами. Конечно, если нет ограничений в средствах, то проще всего пригласить квалифицированных специалистов. Работы, выполненные своими руками, помогут значительно сэкономить и приобрести бесценный опыт на будущее, тем более, что технология укладки достаточно проста, если точно ей следовать.

Теплый пол – составные элементы

Теплый пол на кухне или в ванной позволит обогревать помещение быстро, а главное равномерно. Вы всегда будете чувствовать себя комфортно, даже, если зимой захочется походить босиком по полу, выложенному из кафельной или ПВХ плитки.

На сегодняшний день известно несколько видов «теплого пола»:

водяной;
электрический;
инфракрасный.

Водяной теплый пол предполагает гораздо меньшие затраты на его устройство. Но здесь есть одно существенное препятствие. Водяной пол подойдет для домов, имеющих стационарную (индивидуальную) систему отопления.

Для городских многоквартирных домов, где применяется централизованная система снабжения теплоносителем (горячей водой), применение системы водяного обогрева пола невозможно.

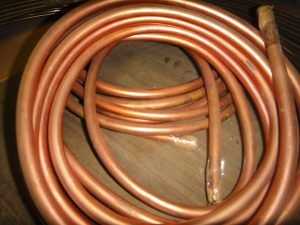

Для устройства такой системы обогрева используют трубы ПВХ, медные или металлопластиковые. Чаще всего применяют трубы ПВХ диаметром 16-18 мм. При этом толщина слоя стяжки не увеличит общую высоту пола.

Вернуться к оглавлению ↑

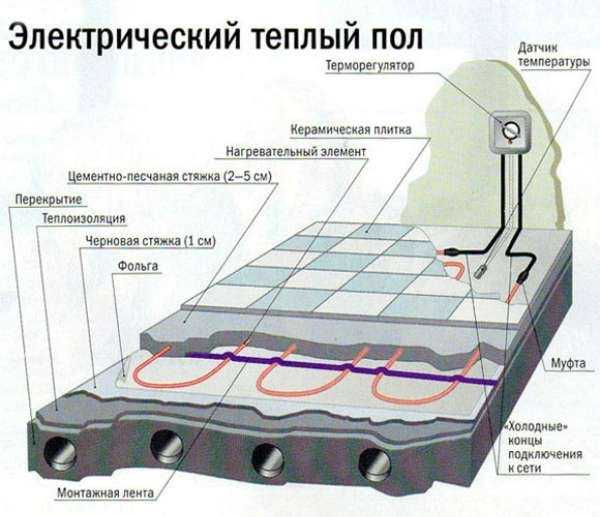

Электрический теплый пол

Электрический теплый пол подходит для монтажа в комнатах с небольшой площадью (кухня, ванная, туалет, балкон). Особое распространение он получил в условиях городских многоэтажных домов, где по техническим причинам затруднена установка водяного пола. Установить его можно очень быстро, и он не требует каких-либо дополнительных специальных навыков.

В состав комплекта электрического теплого пола входят:

терморегулятор;
нагревательные ленты или кабель;
соединительный кабель.

Строительные магазины и рынки располагают широким ассортиментом таких систем, разных производителей, в том числе готовые комплекты. Это достаточно удобно, так как нет необходимости самостоятельно выбирать отдельные элементы и узлы.

При выборе комплекта следует отдавать предпочтение не самым дешевым вариантам. Цена комплекта зависит от состава комплектующих элементов.

Помните, после монтажа и финишной отделки ничего изменить будет уже нельзя.

В состав комплекта обязательно должна входить схема и инструкция по выполнению монтажа. Обязательно обращайте внимание на качество материала, его производителя и гарантии.

Важное значение имеет тип нагревательного кабеля. Он может быть одно и двухжильным. Первый гораздо дешевле, а второй наиболее безопасный. Но это не тот случай, когда нужно экономить.

Перед началом монтажа теплого пола под плитку необходимо провести подготовку поверхности пола. Нужно демонтировать старое покрытие. Если освобожденная поверхность пола не содержит трещин, выбоин и сколов, то достаточно подмести или вымыть ее. Но если есть проблемы, то необходимо уложить стяжку.

Помните, что цементная стяжка требует 2-3 недели до полного высыхания. Если не располагаете таким временем, то лучше взять специальные быстро сохнущие материалы, изготовленные на основе клея.

Можно нанести специальную грунтующую смесь, а сверху на нее слой эластичного клея.

После тщательной подготовки пола нужно позаботиться о месте, где будет закреплен термостат. Лучше всего проштробить бороздку и в ней положить скрытую проводку кабеля. Кроме того, требования безопасности и технология монтажа электрического теплого пола требуют, чтобы для системы обогрева был выведен отдельный щит, с автономной проводкой.

После выполнения всех подготовительных работ можно непосредственно укладывать отопление.

Качественно выполненные подготовительные работы отражаются на процессе эксплуатации системы. Нельзя допустить перегибов нагревательного кабеля, так как тогда все отопление выйдет из строя. Исправить ее будет уже невозможно и потребуется полный демонтаж пола.

Вернуться к оглавлению ↑

Подготовка системы электрического обогрева

Перед тем как класть кабель нужно сделать чертеж схемы его расположения па поверхности пола кухни, ванной или балкона. Необходимо включить в него всю площадь помещения, за исключением мест расположения сантехнического оборудования и мебели, с низким дном.

Нужно правильно распределить нагревательный кабель по поверхности и рассчитать шаг укладки. Он должен быть не менее 7 см. чтобы определить шаг нужно общую площадь обогреваемой поверхности разделить на длину имеющегося кабеля.

Если затрудняетесь сделать расчет самостоятельно, то тогда лучше использовать готовые электрические маты. Их шаг рассчитывается на этапе производства. Здесь главное правильно подобрать маты по размеру помещения, так как изменить размер лент нельзя. Они выпускаются на основе капроновой сетки. Ширина одной полосы приблизительно 0,5 м. Укладывать такие маты гораздо проще. Они идеально подходят для монтажа своими руками.

Достаточно только разрезать рулон такой сетки в местах, обозначенных пунктирной линией. Делать это нужно аккуратно, чтобы не повредить провод. На нагревательный кабель надеваются специальные зажимы для контакта, терморегулятор и датчик.

До укладки на пол систему нужно проверить на работоспособность.

Вернуться к оглавлению ↑

Укладка электрического теплого пола

Теперь можно приступать к устройству системы обогрева. Последовательность укладки теплого пола под плитку, определяется в соответствии с технологией выполнения монтажа:

На высохшую стяжку наносят слой специального эластичного клея, толщиной не более 2-3 мм, а затем укладывают гидроизоляционный слой. Это может быть обычная полиэтиленовая пленка. Расположить ее нужно таким образом, чтобы был небольшой напуск на стены.
Затем прокладывают слой теплоизоляционного материала. Иногда слой утеплителя кладут сразу на слой клея, без изоляционного материала. Чаще всего для этих целей используют пенофол, с фальгированной поверхностью. Материал укладывают отражающим слоем вверх. В местах стыков допускается нанести клей в небольших количествах, а сверху накладывается монтажный скотч. Теплоизолятор поможет снизить потери тепла, что позволит экономить на энергоресурсах.

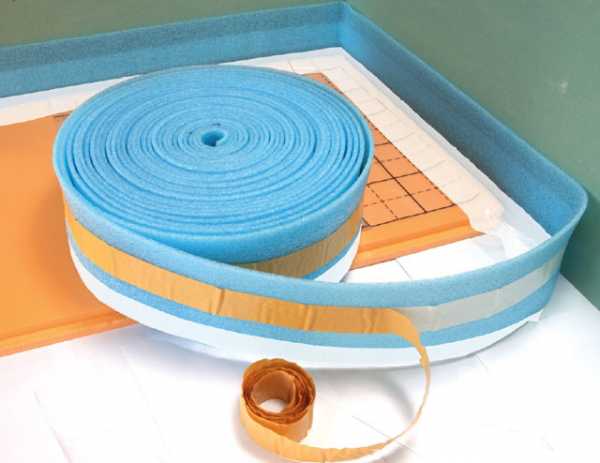

По периметру комнаты располагают демпферную ленту.

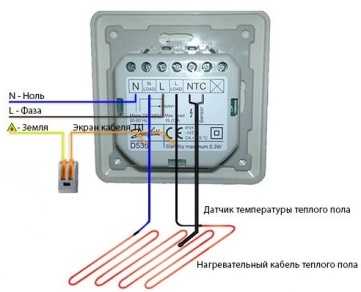

Выполняют монтаж терморегулятора. Это не требует особых способностей. Необходимо подсоединить нагревательный кабель к терморегулятору, который затем подключается к электрической сети. Электрический провод помещают в гофрированную трубку и располагают в подготовленный в стене канал. Трубка подводится к месту расположения регулятора температуры. Провод датчика обязательно должен располагаться на поверхности стяжки, под керамической или ПВХ плиткой.

Гофрированная труба с электрическим проводом в месте стыка пола и стены ни в коем случае не должна перегибаться. Изгиб должен быть плавным.

Теперь можно укладывать систему обогрева. Если используется нагревательный кабель, то следует соблюдать правила. Располагают его на монтажной ленте, под прямым углом к ней, то есть перпендикулярно. Через каждые 35-40 см фиксируют. При этом следите, чтобы шаг был равномерным. Важно обращать внимание и на радиус изгиба кабеля. Его минимальное значение должно быть 3,5 см. На прямых участках нагревательный кабель может быть помещен в специальную усадочную муфту.

При монтаже системы электрического теплого пола обязательно наличие заземления.

Устройство электрических матов намного проще. Используя монтажную ленту, полосы крепят к поверхности пола. Сверху на них можно сразу наносить специальный клей и укладывать плитку.
Перед финишной отделкой или стяжкой обязательно нужно проверить работу системы. Нужно подать электричество. Если система работает исправно, то через несколько минут можно почувствовать тепло. Другой вариант предполагает использование специальных тестирующих приспособлений. Замеряют сопротивление, оно должно быть не менее 10 Ом.
Кабель покрывают сверху стяжкой. Ее толщина не должна быть более 3 см. Некоторые специалисты рекомендуют вместо цементной стяжки применять наливной пол. Толщина его слоя также не должна превышать 2-3 см. После выполнения стяжки допускается прокладка слоя звукоизоляции, ее нужно класть на слой клея.

Можно выполнить теплый пол под плитку своими руками, что позволит существенно сэкономить. Но все же лучше доверить эту работу опытному электрику. Он сможет правильно рассчитать необходимое сечение кабеля и точно определить предельные значения.

Вернуться к оглавлению ↑

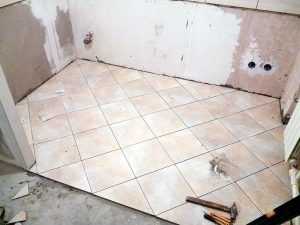

Финишная отделка плиткой

Керамическую плитку можно не опасаясь укладывать на теплый пол, на кухне и балконе, а также в ванной. Он подходит не только для электрического и инфракрасного теплого пола, но и для водяного. Технология выполнения этой работы от обычной облицовки плиткой ничем не отличается. Нужно только обязательно приобрести специальный клей для укладки плитки на теплый пол.

Готовят клей и наносят его на небольшой участок пола. Этот же клей наносят на плитку. Для работы используют зубчатый шпатель. Аккуратно кладут плитку на пол и не очень сильно прижимают ее. После укладки ряда проверяют уровнем горизонтальность поверхности.

Чтобы швы получались ровными, между плитками располагают специальные крестики. После проверки кладки уровнем крестики можно удалять.

Следите внимательно, чтобы раствор клея не застыл окончательно, до того как вы вытащили крестики и проверили ровность кладки. Выровнять поверхность будет уже невозможно, потребуется демонтаж.

После полного высыхания клея (не менее 1 суток) можно приступать к затирке швов. Пастой заполняют пространство между плитками. Не страшно если, высохнув, затирка останется на поверхности плитки. Она легко снимается специальным раствором смывкой, либо ножом.

Чтобы пол полностью застыл, необходимо дать ему 2-3 недели. Только после этого можно использовать систему теплый пол. Если включить ее раньше, то стяжка или клей могут просохнуть неравномерно, и появятся трещины.

В последнее время широкое распространение получила плитка ПВХ. Укладка плитки на теплый пол выполняется достаточно просто. Для этого также применяют клей. Наиболее часто ее укладывают на кухне или в ванной. Она устойчива к воде и намного дешевле керамической. Плитка ПВХ состоит из нескольких слоев, выпускается в широкой цветовой гамме. Ее легко можно разрезать, в отличие от керамической плитки. Такая плитка не бьется, не трескается и очень легко укладывается.

Плитка ПВХ подойдет для укладки на теплый пол. В этом случае лучше применять электрическую или инфракрасную системы.

Для работы с плиткой ПВХ можно использовать любой клей пригодный для такой работы.

Статьи по теме

greempol.ru

Теплый пол под плитку: как сделать своими руками

Оглавление:Как уложить теплый пол под плитку: работа с водяными системамиУкладка теплого пола под плитку: электрические системы подогрева пола

Обустроить свое жилье теплыми полами мечтает если не каждый первый, то как минимум каждый второй человек на планете. Но мечты так и остаются мечтами, если не предпринимать никаких шагов к их осуществлению – не нужно искать себе оправдания, а необходимо просто брать и делать, идти к своей мечте, невзирая ни на какие трудности. Теплый пол в этом отношении не является исключением – нужно просто задаться целью, собрать максимум информации, и картина прояснится. Вы поймете, что для того, чтобы уложить теплый пол под плитку, совсем не обязательно платить огромные деньги – все вполне реально сделать самостоятельно. Именно об этом и пойдет разговор в данной статье, в которой вместе с сайтом stroisovety.org мы разберем принцип решения вопроса, как правильно уложить теплый пол под плитку? Мало того, мы рассмотрим этот вопрос с двух сторон – со стороны водяного и электрического теплого пола.

Монтаж теплого пола под плитку своими руками фото

Как уложить теплый пол под плитку: работа с водяными системами

Принцип создания водяных теплых полов достаточно простой – по сути, для того, чтобы подогреть плитку в коридоре или на кухне, под нее нужно заложить змеевик из труб, подключенный к системе отопления, который и будет подогревать пол. Другое дело, как это сделать правильно – так, чтобы он работал долго и при этом не разрушал пол. В этом и заключается вся сложность, и именно из-за подобного требования водяные теплые полы относят к разряду трудно монтируемых систем. По сути, его укладка производится одновременно с изготовлением стяжки, к которой также выдвигаются повышенные требования. Ну да ладно, не будем ходить вокруг да около, а просто ознакомимся с этой технологией решения вопроса, как уложить теплый пол под плитку?

Как уложить теплый пол под плитку фото

Представить эту технологию можно в виде следующей последовательности работ.

Гидроизоляция. Это понятие довольно условное, и данный этап работ больше нужен для того, чтобы в процессе изготовления стяжки пола не затопить соседей и не испортить им дорогой ремонт. Как правило, в качестве гидроизоляции используется плотный полиэтилен.
Утепление пенопластом. В идеале сверху гидроизоляции нужно уложить пенопласт толщиной 50мм – его роль в этой системе сводится к тому, чтобы нагревательный элемент (в частности, трубопроводы) не прогревал плиты перекрытия. Без пенопласта эффективность работы водяного теплого пола под плиткой снижается больше чем в три раза.
Утепление отражающей теплоизоляцией. В задачи этого материала входит направить тепло вверх, внутрь помещения. Дело в том, что тепло распространяется не только по воздуху или стяжке, но и в волновом спектре – именно это тепло и направляет теплоотражающая изоляция внутрь помещения, увеличивая эффективность работы любого теплого пола чуть ли не в два раза.
Армирование. Это защита стяжки от растрескивания. Данный этап работ очень простой – поверх изоляции просто укладывается специальная армирующая сетка, изготовленная из металлической проволоки и имеющая ячейку 100 на 100мм. Сетка просто укладывается сверху отражающей теплоизоляции.
Укладка трубопроводов. Для крепления трубы к получившемуся слоеному пирогу используются специальные клипсы – они устанавливаются так, чтобы трубу можно было уложить змейкой с шагом не более 150-200мм. Здесь нюансов практически никаких нет, и единственное, на что нужно обратить внимание, это на саму трубу (имеется в продаже специальная труба для теплого пола) и на качество ее укладки. Профессионалы рекомендуют разбивать такой пол не сегменты по 3-4 квадратных метра. Каждый сегмент делается отдельным змеевиком. В принципе, в квартирах (в частности, в кухне или в коридоре) вполне все реально сделать одним сегментом.
Подсоединение трубопроводов к системе отопления. Здесь очень важна возможность регулировки и сброса воздуха из змеевика – и на подающем и на обратном трубопроводе нужно установить регулирующие краны и, если не автоматы для сброса воздуха, то, по крайней мере, ручной кран Маевского.

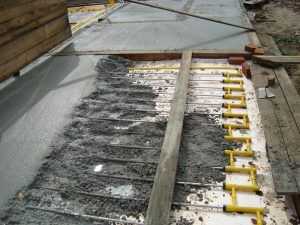

Заливка стяжки. Чтобы стяжка пола могла иметь возможность расширяться при нагревании, по периметру помещения вдоль стен прокладывается демпферная лента – это своего рода компенсатор температурного расширения. Он предоставляет стяжке свободное пространство, благодаря которому она не трескается при нагревании. Все остальное производится на этом этапе работ стандартно – монтируются маяки с учетом толщины стяжки не менее 50мм и производится заливка раствором.
Водяной теплый пол под плитку фото

После того как стяжка высохнет, и по ней можно будет ходить, следует приступать к ее облицовке плиткой. Сам пол лучше включать в работу после полного высыхания стяжки – не нужно сушить им стяжку, это приведет к ее растрескиванию. И еще одно – перед тем как заливать стяжку, водяной теплый пол под плитку своими руками нужно проверить на работоспособность и убедиться в отсутствии протечек.

Укладка теплого пола под плитку: электрические системы подогрева пола

В отличие от водяного подогрева полов, уложить электрический теплый пол своими руками под плитку несколько проще – если, конечно, вы не боитесь электричества и знакомы с азами его работы. Технология здесь несколько иная, но во многом напоминающая предыдущий вариант. Рассмотрим ее более подробно.

Для начала делается стяжка пола – условия, или вернее требования к ее изготовлению, все те же. Это и гидроизоляция, и пенопласт в качестве утеплителя, и отражающая теплоизоляция, и армирование, и маяки, и демпферная лента, и все та же заливка пола цементно-песчаным раствором. В отличие от предыдущего варианта, внутрь стяжки нагревательные элементы не устанавливаются – они укладываются сверху.
Проводка. Первое, что здесь придется сделать, это определиться с местом установки терморегулятора – для него нужно выбрать удобное место на стене. Монтируется он в коробочку, как и любой выключатель или розетка. Точно так же, как в случае с ними, к теплому полу подводится и электрическое питание – делается это трехжильным проводом сечением 2,5 квадрата. Без заземления здесь не обойтись. Теперь от этого места, а вернее уже от готовой коробочки с проводом, нужно проложить штробу к полу – именно по ней и нужно будет тянуть все провода подключения нагревательного элемента. Кроме всего прочего, в этой штробе будет уложена гофра, в которой монтируется температурный датчик – без гофры устанавливать этот датчик нельзя, так как в случае его выходя из строя (это самое уязвимое звено электрического теплого пола) придется похоронить всю систему.
Укладка нагревательных элементов. Здесь все достаточно просто – если в качестве нагревательных элементов вы выберете готовые маты, то вам останется их только приклеить к стяжке с помощью клея для плитки. Естественно, придется позаботиться и о проводах подключения, протянув их по штробе в коробочку на стене, предназначенную для установки терморегулятора.
Теплый пол под плитку фото
Дальше следует заняться термодатчиком – его провода тоже выводятся в коробочку на стене. Единственный нюанс заключается в том, что в полу его тоже нужно уложить в штробу – причем сделать это так, чтобы он удобно расположился между двумя любыми витками нагревательного мата (четко посередине).
Коммутация. Штука не сложная – все провода этой системы собраны в коробке и все они подключаются к терморегулятору, на котором есть маркированные клеммы. Перепутать, что и куда подсоединять, просто невозможно – к тому же, производители таких систем, как правило, прилагают к своей продукции схему сборки.
Электрический теплый пол своими руками под плитку фото

После того как монтаж теплого пола под плитку своими руками будет выполнен, его снова нужно будет проверить на работоспособность и только после этого приступать к облицовке пола кафелем. Опять же, сушить клей с помощью нагревательных элементов нельзя – прежде чем включить его в полноценную работу, нужно дождаться полного высыхания как самой стяжки пола, так и клея для кафеля (а это как минимум 2-3 недели).

В принципе, изложенной выше информации вполне достаточно для того, чтобы понять всю сложность решения вопроса, как уложить теплый пол под плитку – на ее основании вы вполне сможете сделать выводы и оценить свои силы и возможности. Если придете к выводу, что справитесь с этой работой, тогда следует изучить процесс укладки выбранной вами системы более подробно – мелких нюансов здесь еще предостаточно. Опять-таки, повторюсь, данная информация не является инструкцией – более полный процесс укладки того или иного подогрева пола вы сможете прочитать в других статьях нашего сайта.

Автор статьи Александр Куликов

stroisovety.org

Водяной теплый пол под плитку: укладка своими руками

Финишное покрытие пола из кафеля с водяным обогревом обычно устраивают в сантехнических помещениях частных домов и общественных зданий (гостиницы, сауны, бассейны).

Плиточный пол является отличным теплопередатчиком и надёжным барьером на пути проникновения влаги, поэтому в частных домостроениях с водяным обогревом полов плитку кладут на кухне, в ванной комнате и туалете. Редко кладут плитку на пол в других помещениях. В данной статье мы рассмотрим, как должен быть устроен водяной пол под плитку.

Газовый котёл

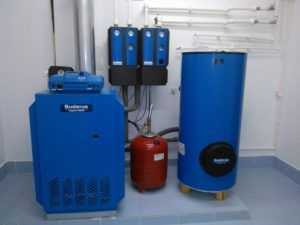

Теплые полы, устанавливаемые в частных домах, подключают к газовому обогреву

Для обогрева водяного тёплого пола под плитку необходим агрегат, осуществляющий постоянную подачу горячей воды в систему трубопроводов, нагревающих керамическое напольное покрытие.

Котлы устанавливают в домах, расположенных в местах с возможностью подключения к системе центрального газопровода и водопроводу. Если требуется обогревать небольшую площадь, то достаточно установить настенный агрегат малой мощности.

В большинстве случаев устанавливают мощные напольные многоконтурные котлы. Они справляются с отоплением всех жилых помещений, ванной, туалета, кухни и обеспечивают подачу горячей воды в систему внутренней разводки водопровода.

Самый распространённый вариант – это установка напольного многоконтурного котла с атмосферными горелками.

Коллекторное оборудование

Коллекторный узел является управляющим устройством системой тёплых полов. С помощью коллектора устанавливают определённую температуру нагрева полов в каждом контуре.

Коллекторный узел

Подключение коллекторного узла, как и пуск в эксплуатацию газового котла, производится с разрешения газовой и водопроводной службы.

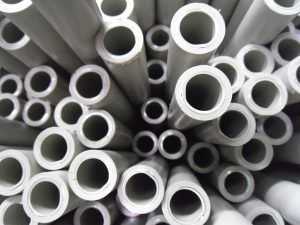

Трубопроводы водяного тёплого пола

Водяной тёплый пол под плитку обогревают трубами из разного материала:

сшитый полиэтилен;
металлопластиковые трубы;
полипропилен;
медные трубы.

Сшитый полиэтилен

Трубы из полиэтилена славятся устойчивостью к перепадам температур

Своему названию трубы обязаны молекулярному строению полимера. На специальном оборудовании структура полиэтилена подвергается «бомбардировке» электронами.

В результате образуются молекулярные цепочки, которые «сшивают» структуру материала, придавая ему особую прочность.

Трубы из сшитого полиэтилена выдерживают резкие перепады температуры и сильное давление горячего теплоносителя.

Металлопластиковые трубы

Прочность металлопластику придает внутренняя алюминиевая сетка

Металлопластик на срезе представляет собой трёхслойный пирог. Наружный полиэтиленовый слой скреплен внутренней проклеенной алюминиевой сеткой.

Наружная поверхность обладает повышенной прочностью и выдерживает воздействие агрессивной среды.

Алюминиевая прокладка исполняет роль несущего каркаса. Внутренняя гладкая оболочка обеспечивает беспрепятственный проход теплоносителя.

Полипропилен

Для сгибания труб предварительно нагрейте их

Трубопроводы из этого материала служат около 50 лет.

Соединения труб осуществляются с помощью специального паяльного приспособления.

Сгибают трубу только под сильным нагревом.

Благодаря своей невысокой цене, полипропиленовые трубы очень популярны для устройства тёплых водяных полов под плитку своими руками.

Медные трубы

Медная трубка – идеальный материал под водяные тёплые полы под плитку.

Помимо своей высокой теплопроводности и гибкости медные трубы имеют неограниченный срок службы и абсолютно «равнодушны» к коррозии.

Каждый материал, из которого изготовлены трубы, имеет свои преимущества и недостатки:

№Наименование материалаДостоинстваНедостатки

1	Сшитый полиэтилен	Не допускает внутренних отложений	Сложность соединений
2	Металлопластиковые трубы	Особая прочность	- « -
3	Полипропилен	Стойкость к агрессивной среде	Для сгиба нужен нагрев
4	Медные трубы	Высокая теплопередача	Большая цена

Способы расположения трубопроводов

Трубы отопления размещают на основании пола в виде 2-х форм положения:

спираль и двойная спираль;
прямолинейная синусоида.

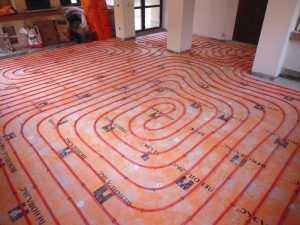

Спираль или улитка

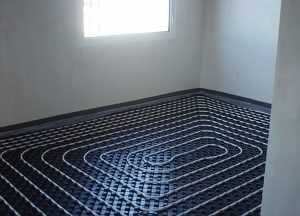

На небольших площадях такая укладка идеально обеспечивает равномерный прогрев

Укладка труб производится в виде закрученной спирали.

Спираль может состоять из одиночной трубы, а также может быть сделана из сдвоенного трубопровода.

Такой вид укладки наиболее подходит для помещений площадью до 20 м2(кухонь, ванных комнат и туалетов) с керамическим напольным покрытием.

Прямолинейная синусоида

Укладка трубопровода по синусоиде

Такая форма укладки имеет наименьшие теплопотери по своей протяжённости, поэтому этой формой укладки трубопроводов пользуются тогда, когда устраивают водяные тёплые полы под плитку на больших площадях.

Монтаж отопления пола

Устройство теплого пола

Монтаж теплового контура производят в несколько этапов:

На бетонное основание стелют пароизоляцию из полиэтиленовой плёнки. Края изоляции заводят на стены по периметру помещения. Края плёнки должны быть выше керамического покрытия.
Всю поверхность пароизоляции закрывают плитами утеплителя (полиуретан, пенопласт либо аналогичный материал).
Затем кладут армированную решётку.
Трубы располагают в виде нужной формы укладки. Трубопровод крепят к решётке пластиковыми хомутами.

Проведение испытаний тёплого пола

Испытательное подключение системы позволяет найти и устранить протечки

Испытание тёплого пола осуществляют двумя способами:

В смонтированную систему обогрева подают горячую воду под давлением, превышающим норматив в 1,5 раза. Выявляют слабые места соединений. При нахождении утечки её ликвидируют. Испытание проводят повторно.
Второй способ испытания заключается в том, что компрессором в систему труб нагнетают сжатый воздух. Места соединений трубопровода покрывают мыльной суспензией. Утечка проявляет себя появлением мыльных пузырей. После устранения дефектов соединений испытание повторяют.

Виды заполнения водяных тёплых полов под плитку

Заполняют пространство тёплого пола двумя способами:

заливка бетоном
устройство сухой засыпки

Заливка бетоном

Стандартный диаметр труб водяного обогрева 16 мм.

Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.

При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.

Основание пола должно обладать достаточной несущей способностью. При устройстве бетонной заливки надо учитывать, что 1 м2 стяжки толщиной 50 мм весит 125 кг.

Устройство сухой засыпки

Засыпку сухого пола делают из керамзитовой крошки. Под укладку напольного покрытия из керамической плитки сухие полы не устраивают. Подробнее о сухой стяжке смотрите в этом видео:

Устройство покрытия тёплого водяного пола из керамической плитки

Керамическое покрытие хорошо проводит тепло

Керамическая плитка – универсальный облицовочный материал. Плитку применяют для отделки фасадов зданий, а также для облицовки стен и полов внутри помещений.

Особенно нуждаются в керамическом покрытии полов помещения с повышенной влажностью – кухни, ванные комнаты и туалеты. Плитка обладает максимальной степенью передачи тепла от системы тёплых водяных полов внутрь помещений.

Квадратная плитка наиболее удобна в монтаже

Керамические пластины получают путём обжига при температуре свыше 1000 градусов жидкой смеси глины с песком.

В смесь добавляют различные вещества, улучшающие те или иные качества материала. Смесь разливают в различные формы и помещают в печь для обжига.

Торговая сеть предлагает широкий ассортимент керамической плитки, поражающий разнообразием расцветок, узоров и размеров.

Керамику для тёплого пола выбирают в основном квадратной или прямоугольной формы. Очень удобно и выгодно класть квадратную плитку размерами 30х30 см и 50х50 см. Подробнее об укладке керамики на теплый пол смотрите в этом видео:

Для кухонь и ванных комнат применяют керамику толщиной от 8 до 15 мм.

Плитку кладут на клей, который состоит из смеси цемента, различных пластификаторов и стабилизаторов. Его разводят водой до получения тестообразной массы. Смесь наносят на поверхность стяжки и разравнивают зубчатым шпателем. Плитку перед укладкой замачивают в воде. На тыльную поверхность пластины кладут клейкую смесь и прижимают плитку к слою клея на полу.

Чтобы получить ровную расшивку швов между плитками, в зазоры вкладывают пластиковые крестики, которые после высыхания вынимают и производят расшивку швов.

Керамическое покрытие является мощным барьером, преграждающим путь проникновению влаги. Плитка выдерживает большие нагрузки.

Для влажных помещений выбирают плитку с противоскользящим покрытием. Керамика хорошо моется, что немаловажно для поддержания чистоты на кухне и в ванной комнате.

Тёплое керамическое покрытие оставляет приятные ощущения от ходьбы по нему босиком.
