Принцип работы фекального насоса с измельчителем для туалета. Туалетный насос измельчитель

Фекальный насос с измельчителем для туалета: виды и особенности

Фекальный насос с измельчителем для туалета.

Канализационная система будет работать долго и исправно в том случае, если она была правильна смонтирована, за ней постоянно ухаживают и от устройства сантехнического оборудования. Если унитаз приобретается не высокого качества, то вряд ли он будет качественно справляться со своими традиционными функциями, соответственно работа всей канализационной системы будет нарушена.

Даже если будут соблюдены все правила эксплуатации и установки труб канализации, никто не даст 100% гарантии, что канализационная система будет работать стабильно.

Часто так бывает, что просто невозможно соблюсти все необходимые требования при установке труб канализационной системы. Для таких случаев и нужен санитарный насос, способный быстро откачать бытовой сток до 100 метров по горизонтали, а также он может их поднять на высоту более 5 метров.

Бывают такие ситуации, что только этот прибор способен помочь. Особенно туалетный насос измельчитель идеально подходит для загородных домов, которые находятся в нескольких километрах от цивилизации.

Этот прибор был создан французской компанией в 1958 году и совершил переворот на сантехническом рынке. Теперь благодаря этому насосу можно сделать ванную комнату в любом помещении дома, в независимости от того, где находится канализационный стояк.

На сегодняшний день на российском рынке можно найти разные модели санитарных насосов и зарубежных, и отечественных фирм: Grundfos, Jemix, Sololift.

Есть и такие насосы, которые могут измельчать мусор. Если его установить в канализационной системе дома, то можно будет забыть о засорах. Это очень актуально для большой семьи и для дома, в котором структура размещения канализационных труб очень сложная.

Насос-измельчитель

Существуют несколько групп насосов измельчителей

1. Туалетный насос измельчитель или фекальный насос с измельчителем для туалета, который подключаются именно к унитазу.

Откачивание происходит постоянно вместе со сливом воды. Отходы, попадая в насос, измельчаются и выводятся под большим давлением в канализационный сток или в септическую яму.

2. Канализационный насос измельчитель для общественных санузлов.

К ним можно подключить и унитаз, и душевую кабину, и раковину, а еще можно и посудомоечную и стиральную машину. Сброс воды осуществляется под давлением с очень большими температурами воды. Такие насосы снабжены угольным фильтром, который улавливает неприятные запахи.

3. Комбинированные насосы. Их можно устанавливать в пьедестал унитаза.

4. Встраиваемые насосы для подвесного унитаза.

5. Санитарные насосы для профессионального использования.

6. Канализационная министанция.

Чтобы установить санитарный насос, не нужно вызвать мастера, это можно сделать и самостоятельно. Установка производится за унитазом. К прибору можно присоединить и умывальник, если он находится рядом с сантехническим устройством.

От прибора будет выходить отдельный откачивающий трубопровод. Его диаметр может быть разным, начиная с 22мм и доходить до 32 мм. В продаже имеются и мощные санитарные насосы, которые способны справиться и с душевой кабиной, и с биде.

Многие беспокоятся, что канализационный насос измельчитель будет потреблять много электричества. Стандартный насос способен потреблять 400 Вт электрической энергии, так что за свет придется платить не такие уж и большие деньги. Внешне санитарный насос — это маленькая аккуратная коробочка, которая не привлекает к себе никакого внимания.

Санитарный насос выбирают в зависимости от его мощности, а не от цены. И не всегда отвечающие вашим требованиям насосы будут стоить приличных денег. Фекальный насос с измельчителем для туалета — это необходимый прибор в каждом доме. Имея его можно забыть о засорах в канализационных трубах.

советы по выбору фекальных насосов для квартиры

Стандартные проекты прокладки канализации в жилых домах предполагают реализацию самотечной схемы движения стеков, что приводит к жесткой привязке санитарных приборов к стоякам. Решить эту проблему и обеспечить подключение к канализационным магистралям из любой точки квартиры помогут фекальные насосы для унитаза, обеспечивающие принудительное удаление стоков на значительные расстояния.

Фекальный насос для унитаза в квартире

Назначение и преимущества фекальных насосов для квартиры и дома

Основное назначение бытовых фекальных насосов — обеспечить возможность принудительного отвода канализационных стоков при установке санитарно-технических приборов ниже уровня прокладки внутридомовых или магистральных коммуникаций.

Оборудование данного типа позволяет достичь следующих целей:

Фекальный насос

Осуществление подъема канализационных стоков на высоту до 10-15 метров (зависит от модели устройства).
Перекачка фекальных масс на значительные расстояния по горизонтали (до 100 метров).

Современные бытовые канализационные насосы для унитазов позволяют оборудовать уборную комнату в любом помещении квартиры или дома. Кроме того, они широко применяются и в местах общественного пользования, незаменимы для обеспечения санитарных условий в офисах, предприятиях общепита, торговых точках.

Анализ данного типа канализационного оборудования позволил определить основные плюсы от его применения (по сравнению с традиционными схемами канализации):

Отсутствие жесткой привязки к расположению основных канализационных стояков, возможность установки унитаза в любом помещении независимо от уровня и расстояния по горизонтали.
Возможность применения для прокладки линии трубопровода небольшого диаметра, необходимость в использовании стандартных канализационных труб (100 мм) отсутствует благодаря наличию практически во всех моделях канализационных насосов режущих устройств, рассекающих крупные органические составляющие стоков.
Снижение вероятности образования аварийных засоров. При этом благодаря применению износостойких уплотнителей не требуется выполнения профилактических работ, такой насос способен проработать без технического обслуживания на протяжении длительного времени.

Бытовые канализационные насосы для унитаза имеют компактные размеры, их размещение не требует значительной площади, кроме того, внешний вид корпуса устройства не сможет испортить любой интерьер.

Конструкция и принцип действия канализационного насоса для унитаза

Принцип работы канализационного насоса для унитаза

Бытовой фекальный насос представляет собой электрическое центробежное устройство, обеспечивающего создание избыточного давления в канализационной сети, позволяющее осуществить принудительный отвод стоков (напорная канализация).

Все узлы агрегата в большинстве случаев помещены в герметичный корпус из металла или полимерных материалов (исключение составляют встраиваемые в унитаз модели). При достижении определенного уровня стоков или в момент слива воды электрический насос включается в работу. Создаваемая крыльчаткой центробежная сила обеспечивает движение фекальных масс по трубопроводу. Используемый в большинстве моделей измельчитель приводит все отходы жизнедеятельности человека к виду однородной массы, которые можно транспортировать по магистрали небольшого сечения.

Принятая классификация бытовых фекальных насосов

Существует общепринятая классификация канализационных насосов для унитаза по нескольким критериям:

Канализационная установка SFA SANICOMPACT ECO встроенная в ножку унитаз

По способу установки отличают встраиваемые и отдельно стоящие насосные агрегаты. Встраиваемые фекальные насосы интегрируются непосредственно в конструкцию унитаза, они не имеют внешнего корпуса, что позволило несколько снизить стоимость оборудования. Запуск насоса в работу происходит при каждом сливе воды. При выборе такого варианта стоит учитывать то, что данный насос способен обеспечить отвод стоков от одного унитаза, подключение других санитарно-технических устройств невозможно. Кроме того, существуют определенные сложности проведения технического обслуживания и ремонта. Зато такой агрегат не занимает места в комнате и не оказывает влияния на дизайн интерьера.

Отдельно стоящие фекальные насосы монтируются за унитазом, они имеют герметичный корпус-накопитель, обеспечивают возможность дополнительного подключения умывальника или ванной (душевой кабины). Включение агрегата в работу происходит при достижении в накопителе определенного уровня стоков.

Канализационный насос для холодных стоков

Разные модели насосного оборудования данного типа способны откачивать стоки только определенной температуры. Если планируется подключение только унитаза, стоит выбрать канализационный насос для холодных стоков (до 40 градусов), такие модификации стоят дешевле. Для обеспечения работы бытовых приборов, при работе которых используется более горячая вода (стиральная машина и другое), необходимо использовать фекальные насосы для горячих стоков (до 90 градусов).
Подключение унитаза лучше всего осуществлять при помощи насосов со встроенным измельчителем. Такие агрегаты способны довести стоки до однородного состояния, они выполняют рассечение крупных фекальных включений, туалетной бумаги (некоторые модели могут справиться даже с синтетической тканью). Дальнейшая откачка стоков в этом случае может осуществляться по трубопроводам небольшого диаметра (30-50 мм). В то же время фекальные насосы без измельчителя стоят несколько дешевле.

Каким моделям отдает предпочтение современный покупатель?

На сегодняшний день в продаже можно найти агрегаты этого класса по различной стоимости, изготовленные в различных странах (китайские, отечественные, западноевропейские).

Выбирать стоит исходя из особенностей условий эксплуатации, но проведенный специалистами анализ рынка показал, что чаще всего предпочтение отдается следующим моделям отдельно стоящих канализационных насосов для подключения унитаза:

Канализационная станция GRUNFOS SOLOLIFT

Канализационная станция GRUNFOS SOLOLIFT предназначена для работы со стоками различной кислотности (РН от 5 до 10), то есть ей нестрашна ни кислотная, ни щелочная среда. Измельчитель отлично справляется с крупными включениями, различные модели обеспечивают перекачку стоков на значительные высоты, что позволяет подобрать модификацию и для загородного дома, и для квартиры или офиса.
Поверхностная станция SFA SANIBROYEUR SILENCE обеспечивает подъем стоков на высоту до 4 метров, что вполне достаточно для обеспечения сантехнических приборов в квартире. Производительность превышает 5 кубометров стоков в час, при этом потребляемая мощность составляет всего 550 Вт. Режущая насадка обеспечивает эффективное измельчение органических компонентов стоков. Включение в работу осуществляется в автоматическом режиме (поплавковое устройство).
Для обеспечения работы различных приборов (унитаз, умывальник, душевая кабина или ванная, стиральная машина) в условиях загородного жилья или городской квартиры, во многих случаях используется фекальный насос UNIPUMP SANIVORT 600. Он способен обеспечить подъем стоков на высоту до 8 метров, горизонтальная подача достигает 80 метров, при этом производительность составляет около 6 кубометров фекальных масс в час. Отличается высокой надежностью и простотой в управлении.
Для обеспечения перекачки горячих стоков (до 90 градусов) лучше всего обратить внимание на насос измельчитель для унитаза JEMIX. Агрегат может осуществлять подачу по горизонтали до 70 метров, а уровень подъема может достигать 7 метров. Потребляемая мощность составляет всего 600 Вт. Насос не нуждается в регулярном обслуживании, все узлы изготовлены из устойчивых к коррозии износостойких материалов.

Выбирая насос для унитаза, не спешите отдавать предпочтение самой дешевой модели, такой подход может привести к возникновению множества проблем при дальнейшей эксплуатации.

Перед покупкой рекомендуется проконсультироваться у специалиста, способного оценить все особенности условий применения и подобрать наиболее подходящую модификацию оборудования. Только в этом случае насос данного типа сделает вашу жизнь более комфортной.

canalizator-pro.ru

измельчитель для раковины и туалета, канализационные отходы и фекалии, помпа обычная

По внешнему виду изделие представляет собой пластиковый ящик, который монтируется за унитазомНасос – приспособление, которое позволяет правильно работать сантехнике, если она расположена на слишком низком уровне. Ведь канализация работает, передвигая стоки по трубам вниз к общему стояку канализации. Если туалет расположен ниже этого уровня, стоки со всего помещения соберутся в трубе, и не попадут в общий стояк. Чтобы избежать этой проблемы, и придуман насос. В материале изложено о современных моделях этого приспособления, и о нюансах его установки, как его правильно выбрать и установить.

Достоинства установки насоса-измельчителя для унитаза

Данное приспособление для сантехники представляет собой небольшой ящик из пластика, размеры его не больше сливного бачка. Устанавливают его на пол за унитазом, при желании, можно спрятать насос в стену или за какую-то перегородку.

Стандартный насос такого типа представляет собой заключенную в пластиковый корпус систему для перекачивания жидкостей, оснащенную лопастями для измельчения

Ухаживать за этим приспособлением не нужно, у него имеется функция самоочищения. Стоки попадают в корпус этого устройства, там измельчаются специальными лопастями и под давлением уходят к сливу. В корпусе насоса есть обратный клапан, который не позволяет стокам попадать в бачок обратно.

Установка фекального насоса позволяет обустроить следующие виды помещений:

Туалет;
Ванную;
Баню;
Прачечную;
Подвал.

Неважно расположение канализационного стояка, насос поможет правильно обустроить любое помещение, независимо от части дома. Напор обычного насоса поднимает воду вверх до 10 м, по горизонтали от 100 м, все зависит от конкретного устройства.

Чтобы подключить это приспособление в каком-либо помещении, необходимо наличие питания от розетки.

Автоматически подключается измельчающий насос после каждого смывания в бачке. Когда вода достигает нужного уровня, в корпусе насоса активизируются механизмы, лезвия измельчают отходы жизнедеятельности, и вместе с водой они поступают в слив.

Достоинства и недостатки насоса-измельчителя

Приобретение насоса-измельчителя для ванной и туалета поможет решить даже самые трудные задачи по работе канализационной системы. У этого приспособления есть свои недостатки и достоинства.

Благодаря такому насосу стоки внутри труб проталкиваются, а не движутся самотеком, они не имеют возможности накапливаться и образовывать пробки

К преимуществам данного устройства можно отнести следующее:

Исключается риск засора канализации, потому что все отходы проходят по трубам в принудительном порядке и не скапливаются в каком-то месте, все органические соединения разрезаются с помощью ножей.
Благодаря наличию насоса, можно разместить унитаз в любом месте с доме, даже если комната с сантехникой находится далеко от стояка или ниже уровня канализационного общего стока.
Бесшумность работы, современные модели не мешают своей работой спать, не создают дискомфорт.

Однако у насосов есть и некоторые недостатки. При отключении электричества, насос сразу же перестает работать, вода не движется по трубам. Также регулярно нужно очищать насос от загрязнений, делать это следует раз в несколько месяцев, чтобы поддерживать нормальную работу устройства.

Если насос засорился, то появляется неприятный запах канализации.

Как видно, недостатков мало, и они незначительны. Понятно, что устанавливать туалетный насос-измельчитель нужно, когда оптимальная работа сантехники не представляется возможной. Если правильно подобрать модель насоса, рассчитать расстояние и габариты, то работа этого устройства будет налажена наилучшим образом и не предоставит проблем.

Идеальный насос для унитаза и раковины

Чтобы избежать неудобств во время эксплуатации насоса для унитаза и раковины, нужно правильно выбирать технику. Идеальная модель должна выбираться по определенным характеристикам. Понять, какая производительность, можно, если узнать объем сточных вод и скорость, с которой она перекачивается.

Надо признать, что использование насоса позволяет решить самые сложные вопросы в обустройстве канализационной системы

И еще:

Важен диаметр трубы, по которой будут двигаться сточные воды прямо в канализацию.
Необходимо знать примерные размеры отходов, если используется насос для измельчения для раковины и унитаза.
Необходимость установки дополнительного оборудования следует рассчитать. Нужно верно высчитать объем сточных вод, чтобы понять, нужно ли подключать еще какое-либо дополнительное устройство.
Температура воды – важный показатель поможет выбрать модель. Существуют, как горячие, так и холодные стоки, насосы для них нужны разные. Если вы выбираете насос для унитаза и раковины, то лучше всего, купить дорогую и надежную конструкцию для горячих вод.

Если вы учтете все требования, правильно сделаете замеры и рассмотрите несколько моделей насосов, тогда вы сможете сделать правильный выбор, и насос-измельчитель для унитаза и раковины будет работать долго и без перебоев.

Монтаж насоса для туалета с измельчителем

Обязательно нужно соотнести диаметр трубы насоса с размерами канализационной трубы. Перед приобретением, нужно сделать соответствующие замеры, чтобы соединение было герметичным. Установить насос-измельчитель для ванной можно самостоятельно, это не составляет никакого труда даже тем, кто никогда не имел дел с сантехникой, однако, если есть сомнения, лучше обратиться к специалистам.

Прибор обязательно подключается к системам канализации и электроснабжения

Можно выделить следующие шаги в установке напольного насоса с измельчителем:

Сначала во все трубки насоса вставляют подводящие трубы с наклоном в 3 см или заглушки.
Затем конструкцию устанавливают на постоянное место за сантехникой и прикрепляют с помощью дрели и дюбелей.
Прокладывают трубу из канализации от насоса до стояка слива, в случае, когда крепятся между собой более одной трубы, то соединение должно быть максимально плотным, герметичным. Можно осуществить это с помощью клея или сварки. От выхода насоса, при необходимости, выполняется отворот трубы не дальше 30 см вверх.
Соединяют сливную трубу с насосом, с применением гофрированной трубы, учитывая высоту точки входа.
Затем устройство для измельчения отходов подключают к питанию от розетки.
Включают систему, проверяют работу техники и отсутствие каких-либо отклонений в работе.

Помпа для измельчения фекалий активируется после каждого смыва, чтобы проверить работу устройства после установки нажмите на слив и посмотрите – ничего не должно протекать. Для канализационных труб должно быть обеспечено прочное соединение непосредственно с насосом.

Как выбрать насос для унитаза (видео)

В настоящее время существует множество современных измельчителей для унитаза и раковины. Выбирать их следует внимательно, чтобы не ошибиться в расчетах. Такое приспособление поможет создать комфортные условия для работы сантехники в любом помещении, независимо от уровня установки сантехники. Выше представленная информация поможет разобраться во всех нюансах выбора и монтажа насоса. Покупать нужно качественную сантехнику, которая будет работать много лет без перебоев!

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Выбираем фекальный насос с измельчителем для туалета или выгребных ям: бытовые или промышленные

Небольшой фекальный насос с измельчителем для туалета способен помочь в случае неудобного размещения санузла. Решить проблему затруднения транспортировки канализационных масс поможет установка специальной насосной конструкции.

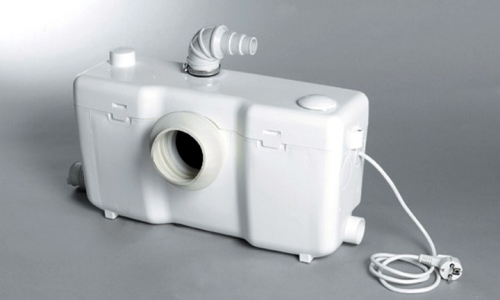

Фекальный насос с измельчителем для туалета

Такой насос позволит справиться с проблемой транспортировки канализационных масс в то время, как их самотек затруднен ввиду некоторых причин:

точка слива оказывается выше забора фекальной жидкости или на расстоянии от нее;
трубы обладают плохой пропускной способностью.

Избежать этих проблем поможет фекальный насос с измельчителем, позволяющий отправлять стоки в дренажный колодец. Небольшая по размеру конструкция похожа внешне на сливной бачок. Туалетный насос-измельчитель не столь требователен в уходе, так как предусмотрена система самоочистки.

Уникальное устройство выполняет следующие функции:

сбор стоков в накопительный бачок;
измельчение до однородной субстанции всего содержимого накопительного резервуара;
транспортировка измельченной массы к точке выброса с помощью насоса.

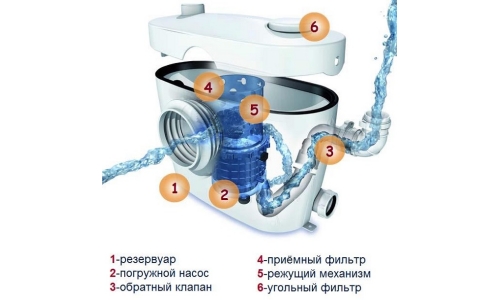

Схема фекального насоса с измельчителем

Применяться данное устройство может не только в помещении для откачки канализационных стоков, но и для очистки выгребных ям, дренажного колодца на дачном участке. Насос для унитаза позволяет упростить выброс фекальных масс. Основной его характеристикой является поднятие массы на высоту до 10 м и транспортировка ее на расстояние до 100 м.

Устройство фекального насоса

Конструкция совмещает в себе накопительный бачок, измельчитель, насос и автоматику, контролирующую всю работу. Корпусом конструкции служит накопительная емкость — бачок. Возможна установка фекальных насосов следующего вида:

в форме параллелепипеда с закругленными углами для внешней установки за унитазом;
плоские емкости для скрытой установки в стене или специальных углублениях.

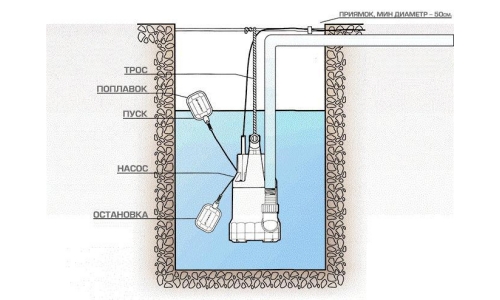

Установка фекального насоса на даче

В любом случае установленный канализационный насос с измельчителем будет смотреться достаточно эстетично и аккуратно. Для изготовления бачка используют различные полимеры, которые отвечают основным требованиям подобной конструкции. Прочные и эстетичные устройства устойчивы к внешним влияниям. Особое внимание уделяют герметичности с целью устранения неприятного запаха.

Чтобы выбрать насос с измельчителем для туалета, необходимо знать несколько отличительных признаков конструкций. Бытовые канализационные насосы могут быть:

напольные — устанавливаются на полу за бачком;
подвесные канализационные насосы — небольшие, встраиваемые в стену;
встроенные в унитаз — новые модели, позволяющие автоматически транспортировать поступающие стоки.

В зависимости от способа установки насосы могут быть:

погружные — используются для откачки воды из выгребных ям, колодцев и подвальных помещений;
полупогружные — необходим контроль над правильным расположением насоса для его функционирования;
поверхностные — предназначены для работы на поверхности.

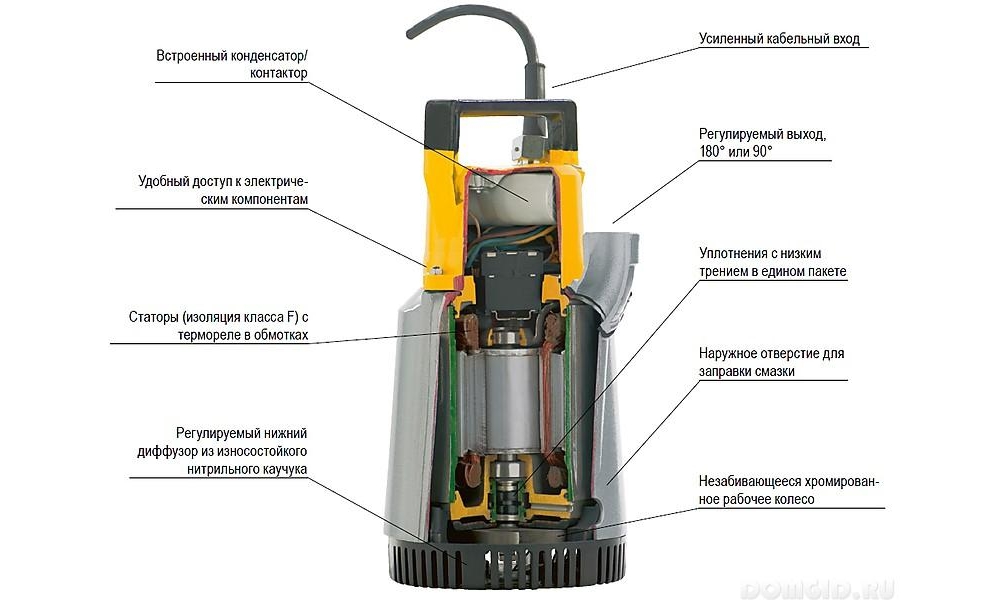

Схема устройства погружного фекального насоса

Рабочий механизм

Работа конструкции со встроенным насосом-измельчителем начинается с поступления стоков в корпус. Здесь они измельчаются острыми ножами до однородного состояния и транспортируются под напором к точке слива. Наличие в корпусе конструкции обратного клапана не позволяет массам проходить обратно в накопительный резервуар. Установка насоса с измельчителем и его функционирование обеспечиваются за счет поступления электроэнергии.

Фекальные насосы с измельчителем помогают более эффективно транспортировать стоки. В них предусмотрен механизм с металлическими лопастями, способствующими измельчению всех твердых масс, попадающих в сток. Однако необходимо учесть, что в небольших моделях имеются некоторые ограничения. Оптимальная мощность конструкции обеспечивает бесперебойную транспортировку всех накопленных масс в канализационную систему. Ввиду измельчения плотных и твердых масс выходное отверстие имеет оптимальный диаметр до 4,5 см.

Насос, измельчитель для унитаза имеют ограничения предельной мощности. Стандартное устройство способно перемещать фекальные массы на расстояние до 100 м и в высоту до 10 м. Причем расстояние и высота, на которые транспортируется жидкость, влияют на эффективность работы устройства. Увеличение расстояния способствует снижению допустимой высоты, и наоборот. Стандартный фекальный насос с измельчителем предназначен для транспортировки фекальных стоков на расстояние до 30 м и высоту до 7 м. Такие характеристики позволяют обустроить туалет даже в подвале.

Строительные технологии не стоят на месте, в продаже появились унитазы с вмонтированными в них насосами для принудительной канализации. В их работе не требуется наличия накопительного резервуара.

Для автоматического слива применяется обычная вода, напор которой в водопроводе должен составлять как минимум 1,7 МПа.

После слива происходит одновременная работа измельчителя и насоса, которые достаточно быстро транспортируют массы в отстойник.

Бытовые туалетные насосы чаще всего могут транспортировать дренажные жидкости с температурой до +40°С. Однако существуют модели, способные транспортировать жидкость с температурой до +90°С. Эта особенность позволяет использовать их для перекачивания жидкости с душа, стиральной и посудомоечной машин. В этом случае не приходится использовать измельчитель, ведь на всех сливах предусмотрены специальные фильтры.

Автоматизация установок

Насосы разделяются по мощности, высоте подъема и расстоянию транспортировки масс, производительности. Установка конструкции тем или иным способом также немаловажна при выборе устройства. Автоматика необходима для своевременного опустошения накопительной емкости. Основной функцией автоматики является предупреждение переполнения накопительного бачка и обеспечение постоянной транспортировки накопившихся стоков. Для выполнения этой задачи применяется датчик давления, использование которого сопряжено с некоторыми моментами:

Установка бака должна производиться с использованием строительного уровня для правильной работы датчика. Наклон может привести к несрабатыванию устройства и переполнению бака стоками.
Недорогие модели не предусматривают наличия фильтров в датчике, поэтому он может забиться, что приведет к неполадкам в его работе. В данном случае можно воспользоваться кнопкой для откачивания масс, а затем вызвать специалиста.

Элементы фекального насоса

Приобретая насос, следует определиться с оптимальной конструкцией на основе следующих параметров:

возможность подключения других сантехнических устройств;
температура выкачиваемых масс;
максимальное расстояние и высота от забора жидкости до ее слива;
диаметр патрубков насоса;
эксплуатационный срок.

Санитарный погружной фекальный насос для дачи и дома поможет обустроить санузел в любой части помещения независимо от расположения канализационной системы. Он предназначен не только для очистки канализационных стоков, но и для откачки жидкости из подвальных помещений и выгребных ям.

pikucha.ru

Туалетные насосы для унитаза SFA

Официальный дилер SFA

Насос для туалета с измельчителем SFA Ремонт в доме - это всегда затратное мероприятие, но хуже всего, когда при капитальном ремонте или перепланировке владельцами обнаруживаются неприятные сюрпризы, одной из которых является неудачное расположение инженерных коммуникаций, а именно, отсутствие возможности переноса санузла или организация нового.

Канализационные стоки обычно выводятся самотеком, иными словами, они движутся сверху вниз, благодаря закону о силе земного притяжения, а в случае, когда унитаз расположен выше уровня коллектора, соответственно такое невозможно.

Таким образом, единственным верным решением станет сантехнический насос для туалета с измельчителем, позволяющий создать принудительную систему по отведению воды.

Конструкционные особенности туалетных насосных установок для унитаза с измельчителем СФА

Канализационный насос для туалета представляет собой компактную конструкцию, которую можно монтировать прямо за унитазом. В настоящее время на рынке представлены разнообразные по возможностям и характеристикам станции, среди которых несложно совершить выбор, беря в расчет все индивидуальные потребности.

Современный фекальный туалетный насос-измельчитель для унитаза SFA способен дробить характерные для канализации отходы (фекалии и туалетная бумага), однако не стоит злоупотреблять данной функцией, спуская в унитаз предметы личной гигиены или очистки от овощей.

Как выбрать оптимальную модель канализационной помпы для унитаза

Туалетный насос-измельчитель для унитаза СФА На что стоит обратить внимание, выбирая насос для откачки туалета? Специалисты рекомендуют учитывать следующие две рекомендации:

Место установки и назначение.

Таким образом, желая купить насос-измельчитель для унитаза, ключевыми моментами является возможность транспортирования жидкости на определенные расстояния по длине и высоте. В зависимости от производителя и модели данный показатель может варьироваться. Выбирая помпу для дачного туалета, потребителям стоит определить расстояние от санузла до канализации, после чего сравнить мощность модели и определить ее целесообразность.

Количество дополнительно инсталлируемой сантехники.

Практичные потребители, предпочитающие бытовые туалетные насосы с измельчителем, должны обратить внимание на возможность подключения сантехники и бытовой технике помимо унитаза, однако каждый атрибут характеризуется определенной температурой стоков. Данный фактор играет важную роль для фекальной помпы для туалета, в противном случае, он будет постоянно отключаться от перегрева и не исключено, что выйдет из строя. Таким образом, определив, максимальную температуру стока от сантехнических атрибутов, следует подбирать станцию с соответствующими характеристиками.

Особенности монтажа фекальных сантехнических насосов СФА

Дренажные санитарные насосы для туалета просты в монтаже, ведь они поставляются производителями в укомплектованном виде и не нуждаются в прокладке труб большого диаметра. Для будущего пользователя достаточно определить место установки, там, где станция не будет бросаться в глаза, и при этом будет доступной к обслуживанию.

Решив купить насос для туалета и просчитав все нюансы (количество сантехники для инсталляции, температура стоков, мощность, потребление воды и электроэнергии) можно не сомневаться в том, что монтаж вызовет сложности.

Сам процесс инсталляции сводится к следующему:

оборудование устанавливают в выбранном месте;
подключение сантехнического вывода к входному патрубку;
состыковка выхода с канализационной трубой;
подведение розетки на 220 В (насос для туалета на даче можно подключить к э/щитку)
проверка работоспособности станции;
герметизация мест стыков на трубах.

Выполнив все вышеперечисленные действия последовательно и аккуратно, потребители могут приступать к эксплуатации.

sfa-pump.ru

как выбрать установка своими руками

Фекальный насос с измельчителем служит для выкачки нечистот из унитаза.

Его применяют в тех случаях, когда нет возможности расположить унитаз выше уровня точки приема центрального канализационного коллектора или точки слива ямы. Такая система получается напорной.

Краткое описание

Фекальные насосы широко применяются как в быту, так и в промышленных условиях. Мощность их варьируется в пределах от 0.25 до 40 кВт. Они способны прокачивать стоки на высоту до 10 метров и до 100 метров по горизонтальному участку.

Размещение на кухне Нередко эти устройства могут пропускать через себя твердые частицы диаметром до 60 мм.

В последнее время фекальные насосы для унитаза стали оборудовать измельчителем — он перемалывает случайно попавшие в стоки твердые предметы и вязкие волокнистые сгустки до состояния, приемлемого для перекачивания.

Все бытовые фекальные насосы — погружные (утопленные в среду). Конструктивно, различают два типа – центробежные и вибрационные. Вторые, довольно редко используются, поскольку сильно шумят и значительно менее надежны, поэтому далее речь пойдет о насосах с центробежной системой всасывания.

Центробежный канализационный фекальный насос для установки в туалет состоит из следующих деталей:

Корпус. Его изготавливают из материалов, устойчивых к агрессивным средам стоков. Это может быть пластик, нержавеющая сталь или чугун.
Электродвигатель. Качественные модели имеют усиленные обмотки, выдерживающие критические перегрузки. Дополнительно устанавливают тепловые реле – защита от перегрева.
Каленый металлический вал. На нем монтируются всасывающая крыльчатка и ножи.
Нагнетающая крыльчатка. Изготавливается, как правило, из того же материала что и корпус. Служит для образования вихревых потоков, которые обеспечивают всасывание.
Блок-измельчитель. Если кратко – это специальная камера, установленная перед крыльчаткой насоса, в которой на валу вращаются ножи, (2 или 3) разрезая и дробя твердые сгустки;
Система автоматики. Это поплавковый датчик уровня, датчик сухого хода, давления и так далее.
Бак. Емкость, в которой установлен фекальный насос. Служит для первичного приема сливных стоков. Снабжен входным и выходным патрубками, а также вентиляционным клапаном с фильтром неприятных запахов.

Такой комплект называется фекальной станцией. Принцип ее работы очень прост – при повышении в резервуаре стоков уровня жидкости, датчик насоса дает команду включения и происходит ее откачивание, после чего насос выключается. Включение и выключение системы надежно регулирует автоматика, которая не требует вмешательства человека.

Достоинства таких насосов – надежность, производительность и универсальность применения.

Фекальные насосы с легкостью справляются с работой как в канализационных системах, так и в дренажных и ливневых. Кроме того, с их помощью можно откачать нечистоты из выгребных ям.

Недостаток на наш взгляд один – энергозависимость сливной системы. Нет электричества – иди под кустик. Относительный недостаток – низкая рабочая температура перекачиваемой среды (максимум 50 градусов).

к оглавлению ↑

Как сделать правильный выбор?

Выбор насоса для унитаза стоит проводить довольно тщательно.

Цена неверного выбора может оказаться весьма высокой – минимум, это цена нового насоса, максимум – цена ремонта соседям снизу.

Определимся сначала с основными характеристиками, которые следует обязательно учесть, выбирая фекальный насос — их немного:

Высота необходимого вертикального подъема – расстояние в метрах между точкой подключения унитаза и точкой, куда нужно прокачать стоки.
Длина горизонтального участка трубопровода – от насоса до точки слива в коллектор;
Желаемая производительность, литров в минуту.
Наличие или отсутствие измельчителя и желаемый диаметр пропускаемых через него частиц.
Мощность электропривода.

Схема устройства насоса

Ответить на первые два пункта можно просто — проведя необходимые замеры обыкновенной рулеткой. Пункт пятый напрямую зависит от третьего с учетом первых двух. Необходимая мощность легко подбирается из графиков производительности конкретного насоса. Такие графики есть в техническом паспорте.

Можно выбрать необходимую мощность исходя из высоты подъема и длины участка трубопровода. Для этого воспользуйтесь формулой – (подъем + длина горизонтального участка/10 = минимально необходимый уровень подъема), который должен обеспечивать насос при желаемой производительности.

Например, длина горизонтального участка 25 м, высота подъема 4 м, требуемый напор 30 л/мин. 4+ 25/ 10 = 6.5 м. Мощность насоса должна обеспечивать подъем не менее 6.5 метров при производительности 30 л/ мин.

Если нет желания напрягать мозг можно воспользоваться услугами специалиста.

Совет! Любой расчет мощности требует его корректировку в сторону увеличения. При снижении в сети напряжения падает мощность, а соответственно и напор, поэтому при выборе стоит добавить 20 – 30% к цифрам расчета.

к оглавлению ↑

Установка такой станции в туалете

Такие системы можно устанавливать в любом свободном месте, но желательно поближе к унитазу, поэтому зачастую их монтируют в туалете на полу за унитазом или прячут за фальшпанелью.

Цена работ по установке такого насоса профессионалом начинается от 2600 – 3000 р. за одну точку. Если нет желания платить, действуйте в следующей последовательности:

Подводим канализационные трубы к месту установки.
Готовим поблизости электрорезку.
Подключаем выходной патрубок станции к сливной трубе.
Соединяем выпуск унитаза с раструбом бака фекальной станции.
Подключаем к электросети.

При проведении работ нужно учесть следующие детали:

Выпуск унитаза должен быть выше входного патрубка бака системы. Такая установка дает максимальный напор в системе и уменьшает вероятность ее засорения.
Канализационный трубопровод не должен иметь резких изгибов – это сильно снижает производительность насоса.
Гофра, соединяющая унитаз с баком насоса по возможности должна быть как можно короче и без изгибов.

На этом все – канализационный насос готов. Включаем и пользуемся.

Важно! При включении любого электродвигателя (фекальный насос не исключение) он кратковременно потребляет мощность в 2 – 3 раза больше паспортной, поэтому проводка должна быть рассчитана как минимум на двойную мощность насоса. Особенно актуально это при установке мощных 3 – 4 кВт устройств.

Ниже в таблице приведены технические характеристики и цена фекальных насосов популярных в России производителей.

Название и производитель Характеристики цена

Grundfos серия Sololift2 Германия	Эл. Мощность – 0.28 — 0.64 кВт. Потребляемый ток – 3 А. Высота подъема – 8.5 метров. Производительность – 105 — 185 л/ мин. Температура среды – 50 градусов. Диаметр перемалываемых частиц – 60 мм. Санитарный раструб для подключения раковины или другого дополнительного источника. Встроенный измельчитель.	От 15100 р. до 22800 р.
Джилекс — Россия	Эл. Мощность – 0.2 — 1.1 кВт. Высота подъема – 10 — 14 метров. Производительность – 12 — 36 л/ мин. Температура среды – 40 градусов. Канализационный раструб – 100 мм. Диаметр перемалываемых частиц – 35 -40 мм. Встроенный измельчитель.	От 5000 р. до 12000 р.
SFA — Франция	Эл. Мощность – 0.15 — 0.40 кВт. Высота подъема – 4 — 11 метров. Производительность – 17 — 90 л/ мин. Температура среды – 40 градусов. Санитарный раструб для раковины и 3 дополнительных — для душа, ванной и мойки. Встроенный измельчитель.	От 17000 р. до 50000 р.
Sprut — Китай	Эл. Мощность – 1.2 — 1.55 кВт. Высота подъема – 13 метров. Производительность – 45 л/ мин. Температура среды – 40 градусов. Канализационный раструб – 100 мм. Диаметр перемалываемых частиц – 15 мм. Встроенный измельчитель.	От 6000 р. до 10000 р.

Установка фекального насоса сама по себе не представляет особой трудности. Надежность и длительность работы напрямую будут зависеть от правильного его выбора. Надеемся, что эта статья поможет вам такой выбор осуществить.

Напоследок хотим отметить, что при малейшей возможности устроить самотечный слив унитаза, стоит ей воспользоваться – цена меньше, система проще, а значит надежнее, тише и спокойней.

Олег Кузнецов

Эксперт проекта StrojVanuu.ru

Статья помогла вам?

Дайте нам об этом знать - поставьте оценку

Загрузка...

strojvannu.ru

Фекальный насос с измельчителем для туалета: устройство и характеристики

Обустройство туалета и ванны обычно представляет собой непростое занятие. Требуется выполнить качественную разводку канализации и водопровода, определить место для всего оборудования, сделать качественную планировку и выбрать подходящее оформление. Всегда при этом хочется получить идеальный результат, только вот все актуальные и интересные идеи зачастую отбрасываются просто из-за того, что стояки в доме расположены не там, где надо, неудобно и т.д. Теперь это уже не приговор и не повод для беспокойства, можно использовать фекальный насос с измельчителем для туалета.

санузел с фекальным насосом

Фекальные насосы решают проблему обустройства санузла в любой ситуации, когда сброс канализационных стоков самотеком недоступен:

Расположение санузла ниже уровня канализационной системы.
Обустройство туалета или ванной комнаты в стороне от имеющихся канализационных стояков.
Недостаточная пропускная способность стоков с самотеком.

В этом случае необходимо использовать:

накопительный резервуар;
измельчитель;
фекальный насос;
автоматика для управления работой насоса.

Все это скомпоновано в фекальном насосе с измельчителем для туалета. Короче названия пока не придумали. Зато это компактное, эстетично по внешнему виду устройство, напоминающее сливной бачек. Располагают его на полу за унитазом.

Содержание статьи

Устройство и принцип действия

Это комбинированное устройство. В нем объединены небольшой бачек для сбора стоков, измельчитель, чтобы перемалывать до однородного состояния фекальные массы и плотные включения и насос, способный передать все это к точке сброса, централизованной системе канализации или септику.

Фекальные насосы по умолчанию разработаны для решения задач по обустройству санузлов ниже уровня общественной канализации, потому главный параметр насоса – это возможность поднять жидкость на высоту до 10 метров.

Бачок одновременно является и корпусом для всего устройства. В большинстве случаев можно встретить две типовые формы:

Параллелепипед с округлыми формами наподобие сливного бачка.
Компактные плоские бачки, рассчитанные на скрытую установку в стенах и специальных нишах (глубиной до 12 см).

Выбор конкретного решения зависит от способа оформления санузла, возможности спрятать устройство за фальшстенкой или обшивкой. Если такой вариант не доступен, то используются фекальные насосы для внешнего монтажа. Они обладают весьма эстетичным видом.

Корпус изготавливается из различных полимеров, часто многослойных, чтобы соблюсти требования по прочности и адекватный внешний вид, стойкость к воздействию агрессивных сред.

Корпус обязательно должен быть герметичным, чтобы предупредить распространение запаха от стоков. Прочность корпуса и качество герметизирующих прокладок определяют качество всего устройства.

схема фекального насоса с измельчителем для туалета

Схема устройства фекального насоса-измельчителя

Чтобы эффективно перекачивать фекальные массы и прочие стоки по трубам с помощью насоса, необходимо измельчить все включения, обеспечить однородность жидкости в бачке и по возможности отфильтровать явно не подходящие плотные включения. Для этого в фекальном насосе для туалета предусмотрен специальный измельчитель. Он представлен в виде острых ножей, способных порезать и измельчить все, что попадает в сток. Звучит отлично, но в компактных моделях фекальных насосов есть естественные ограничения, так нежелательно смывать бумагу и твердые предметы, которые не растворяются быстро в воде до однородной жидкой массы.

Фекальный насос обладает достаточной мощностью для передачи накопленных в баке стоков под напором в систему канализации. За счет наличия измельчителя выходной патрубок подбирается небольшого диаметра, обычно 40-45 мм, в том числе это необходимо для адекватной прокачки жидкости и подъема ее на высоту.

Насосы в данных устройствах по умолчанию рассчитаны на подъем воды, однако их габариты и предельная мощность ограничены, потому принято за стандарт максимального напора, которого хватает для транспортировки жидкости до 80-100 метров по горизонтали и до 10 метров по вертикали. Оба параметра взаимосвязаны. При увеличении высоты подъема на 1 метр обязательно сокращается допустимая длина горизонтального участка на 10 метров.

Типовое значение для бытового фекального насоса для туалетов составляет 30 метров по горизонтали и 7 метров по вертикали. Этого вполне достаточно для обустройства санузла в полуподвальном или подвальном помещении. Тем более этого достаточно для перепланировки санузла в квартире, где нужно транспортировать стоки только по горизонтали.

Унитазы со встроенным насосом

Кроме фекальных насосов для внешнего монтажа и внутреннего имеются современные унитазы, в составе которых уже имеется фекальный насос с измельчителем. Они работают в основном без вместительного резервуара для сбора стоков и даже без сливного бачка.

унитаз со встроенным измельчителем и насосом Для слива используется водопроводная вода. Имеется ограничение для оптимальной работы в необходимом давлении водопровода от 1.7 Мпа. Слив срабатывает автоматически или по кнопке. После этого включается измельчитель и одновременно насос, которые оперативно перекачивают стоки в систему канализации.

Характеристики

В таблице представлены типовые характеристики фекального насоса для туалета, а также минимальные и максимальные варианты, доступные в продаже.

Параметр	Типовое значение	Минимум	Максимум
Мощность, Вт	400	250	800
Горизонтальная длина сброса, м	70	40	100
Высота сброса максимальная, м	7	5	10
Высота сброса номинальная, м	5	3,5	9
Производительность, литр/час	100	50	200
Температурный диапазон для стоков, оС	1-40(90)	1-40(90)	1-40(90)
Ножи измельчителя	сталь	Полимер	Нержавеющая сталь/керамика
Дополнительные вводы	1	0	До 3-х
Диаметр подключения к унитазу, мм	100	40/100	40/100
Диаметр выходного патрубка, мм	40	40	45

Фекальные насосы для канализации рассчитаны в основном на перекачку холодных стоков с температурой до 40оС. Некоторые модели способны перекачивать и горячие стоки температурой до 90 оС, что позволяет к ним подключать, кроме прочего, душевые кабины, раковины и ванны. Однако в большинстве случаев желательно разделять холодные фекальные стоки от унитаза и прочие горячие стоки от душевой, стиральной машинки и посудомойки. Если в первом случае не обойтись без измельчителя, то во втором, допустимо использовать только насос, так как на всех линиях стоков имеются свои фильтрующие сетки.

Основой для выбора подходящего фекального насоса является создаваемый напор, высота подъема, далее учитывается производительность и способ установки. И все остальные параметры.

Автоматика для управления работой насоса

Для актуальной работы фекального насоса необходима автоматика. Он срабатывает при наполнении резервуара стоками, включает насос для его опустошения. Автоматика же запускает измельчитель при каждом сливе унитаза.

Задача управления насосом обеспечить регулярную перекачку скопившихся стоков, чтобы не случилось переполнения. Для этого используется датчик давления. Он представляет собой полый патрубок, запаянный сверху, по мере наполнения бачка жидкостью давление воздуха в патрубке увеличивается, что регистрирует датчик и включает в определенный момент насос. Это в самом простом исполнении. Измельчитель включается каждый раз, когда датчик на входе определяет поступление новой порции воды.

Устройство насоса с автоматической системой срабатывания

Устройство автоматического срабатывания канализационного насоса

Подобная схема является типовой для всех фекальных насосов для унитаза. И она же определяет некоторые аспекты эксплуатации, которые нельзя игнорировать.

Сток из унитаза в бачок не управляется и не оборудован подсосом, потому устанавливать бак следует так, чтобы стоки с унитаза попадали в него самотеком по минимальному маршруту без поворотов.

Устанавливать бак необходимо в уровне, не наклоняя, иначе будет на правильно срабатывать датчик наполнения, стоки могут попросту переполнить бак и выйти наружу.

Датчик давления в дешевых моделях не защищен фильтром, со временем может забиться, перестанет адекватно подавать сигнал автоматике. Для экстренной откачки всегда имеется кнопка, по нажатию которой насос начинает откачивать жидкость без оглядки на показания датчика. Если подобное действие потребовалось. То следует вызвать мастера для ремонта и обслуживания фекального насоса.

udobnovdome.ru
