Дачная канализация - схема, устройство, монтаж

Выбор септика для дачи

Канализация для дачи не менее сложна в проектировании, что и домашняя система. Очень важно здесь выбрать септик, так как не все из них предназначены для сезонной эксплуатации. Не обойтись на даче и без дренажа, ливневки, особенно, при большом паводке, высоком УГВ, глинистой почве. Соблюдение требований СНиП гарантирует удобную бесперебойную эксплуатацию.

Автономная канализация дачи может использовать несколько видов септика:

• из бетонных колец – слабая герметичность стыков, необходимость грузоподъемной техники, тяжелых грузовиков при доставке
• стекловолоконные – дороговизна материала делает их недоступными для большинства пенсионеров
• полиэтиленовые, ПВХ – демократичная цена, ручная установка, высокая герметичность, необходимость бетонных анкеров

Сезонное проживание небольшой семьи не требует большого объема очистного сооружения, поэтому, чаще всего используются следующие бюджетные модели:

• Топас – эффективность 98%, подходит для любых почв, небольшие расходы на обслуживание (очистка через 2 года), энергонезависимый
• Танк – для небольших семей, представляет собой накопитель, в который могут добавляться анаэробные бактерии, имеется возможность увеличения объема при эксплуатации
• Аква – три камеры с перетоком, анаэробное разложение органики, горизонтальное расположение резервуара, энергонезависимый, откачка ежегодная
• Акуор – стеклопластиковый корпус, энергонезависимость, высокая прочность, очистка 70%, десятилетняя гарантия производителя, переработка до 25 кубов ежедневно
• Анион – пять моделей разного объема, горизонтальное расположение, крепление хомутами к бетонной площадке, объемная крышка на последней секции, модульная система для изменения объема

Если с вопросом об электро- и водоснабжении все более-менее решаемо, то вопрос утилизации сточных вод из кухни, ванной и туалета представляет для большинства некоторую сложность. Хорошо, если недалеко проложена система централизованной канализации. Вызвали спецтехнику, проложили пару траншей, а в них канализационные трубы, – и порядок! А что делать, если такая возможность обустройства канализации на дачном участке отсутствует? В таком случае на помощь придет так называемый дачный септик, основной задачей которого является накопление и переработка сточных вод до такого состояния, когда они станут безопасны для окружающей среды.

Устройство и принцип функционирования дачного септика

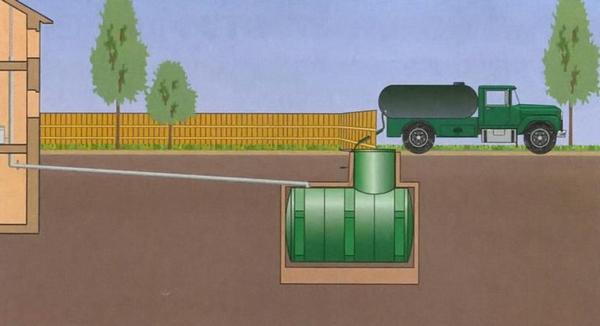

Недорогой дачный септик представляет собой накопительную емкость, которая аккумулирует сточные воды. По своей сути это те же выгребные ямы, только с более совершенными экологическими и санитарно-гигиеническими функциями.

Дачный септик, устроенный по принципу накопления, достаточно прост по своей конструкции и является относительно долговечным и самым недорогим. Такой вариант неудобен тем, что приходится часто вызывать ассенизаторскую машину, которая прокладывает не совсем красивый след от своего продвижения по клумбам на приусадебном участке.

Но все-таки большей популярностью среди современных дачников пользуются септики глубокой очистки стоков. В таких септиках протекают процессы очищения воды, в результате которых она достигает состояния, когда ее можно использовать для полива садовых растений. Недостатком таких установок является то, что их функциональность зависит от электроснабжения. Ведь конструкция такого септика включает в себя компрессоры для нагнетания воздуха в аэраторы и эрлифты. Зачастую этот факт становится решающим при выборе типа дачного септика, так как в вопросе цены играет не в их пользу – накопительные установки значительно дешевле.

Альтернативным, промежуточным вариантом, не отличающимся высокими затратами при покупке, но требующим определенных трудовых затрат при его установке, является комплекс из двух (или трех) емкостей. В них отстаиваются стоки. После происходит очистка стоков на полях аэрации, где воды, проходя сквозь слои грунта, подвергаются обработке механической очисткой и аэробных микробов.

Важным определяющим фактором при покупке или самостоятельном изготовлении очистной установки является правильный расчет ее производительности. Будет правильным выбирать дачный септик, учитывая максимальное количество людей, которые проживают в доме, и количество воды, которое они будут использовать.

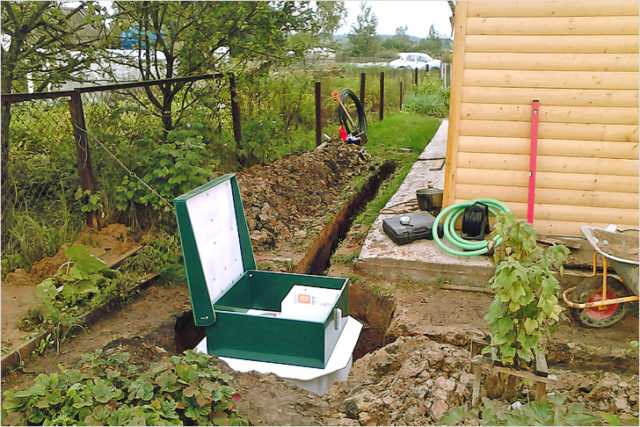

По большей части, установка дачного септика заключается в проведении земляных работ. Существуют небольшие различия при конструировании котлованов для обычных дачных септиков и септиков с полем аэрации. С первыми все несколько проще:

• с учетом донной обсыпки и боковой засыпки готовится котлован;
• роется траншея для подвода трубы, по которой в септик будут поступать сточные воды;
• определяется способ вывода очищенной воды.

Обустройство дачных септиков с полем для аэрации – более трудоемкий процесс, так как создание поля фильтрации занимает значительно больше времени. Это также требует соблюдения всех рекомендованных производителем условий, которые обеспечат правильную работу дачного септика.

Устройство канализации дачи начинают с проектирования, определения суточного расхода. Внутри дачи используют серые трубы ППЭ, ПНД, ПВХ и фитинги к ним. Резьба в канализационной системе отсутствует (исключением являются сифоны). Стояки делают из 110 мм изделий с раструбами либо соединяя их муфтами. Между этажами используют компенсаторы, трубы крепят с возможностью вертикального перемещения. Горизонтальные линии канализации вдвое тоньше, здесь так же используются либо муфты, либо раструбы. Для присоединения труб одинакового/разного диаметра промышленность выпускает тройники, переходники, отводы.

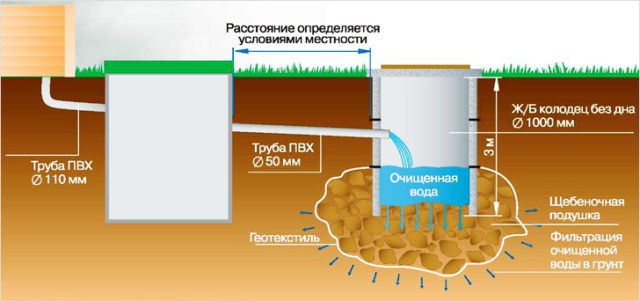

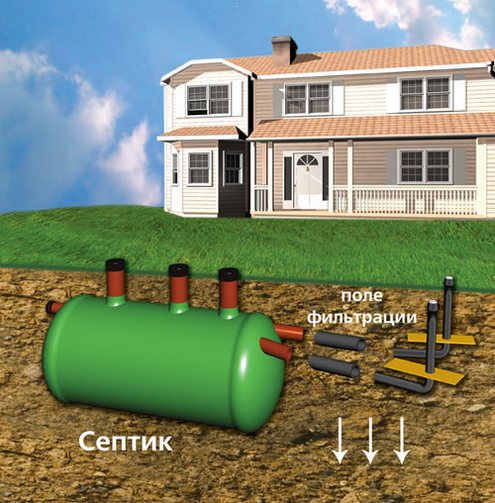

Самая сложная схема канализации дачи включает в себя поле фильтрации. Для аналогичного колодца, сбрасывающего воду, производители выпускают компактные конусообразные конструкции с люками для обслуживания. Для поля фильтрации ничего, кроме перфорированных/щелевых гибких гофротруб пока ничего лучше не придумали. Поэтому, перед установкой приходится рыть котлован, создавать песчаную, затем гравийную подушку, являющуюся естественным фильтром.

На него укладывается геотекстиль, перфорированные трубы, обмотанные этим же материалом, после чего траншея засыпается щебнем. Верхняя часть почвы (50 – 60 см) получается пригодной для выращивания овощей, фруктов. Однако, такой сброс канализации для дачи малоэффективен – через 7 – 10 лет участок в этом месте начинает заиливаться. Причем, цена канализации дачи в этом случае выше среднего уровня.

Станции биологической очистки (аэротенки) ставят редко из-за их высокой стоимости, энергозависимости. Преимуществом этих сооружений является безотходность: вода используется повторно, ил служит удобрением. Такие станции имеют эффективность 98%, поэтому, их можно монтировать возле дома, экономя место для растений. Декоративные крышки септиков отлично вписываются в ландшафтный дизайн.

Дачная канализация может монтироваться по нескольким схемам с учетом УГВ, промерзания почвы, сезонностью проживания, типа очистного сооружения. Основными из них являются:

• общий отвод серых, черных стоков
• раздельный отвод стоков: серых в колодец фильтрации, черных в септик для осветления
• раздельный отвод с объединением в разных камерах одной станции биологической очистки

Выбор индивидуален для каждого конкретного случая, зависит от возможностей, предпочтений застройщика.

Объединение стоков внутри дома

В этом варианте эффективность очистного сооружения должна обеспечивать 70% осветление, в противном случае все накопленные в нем стоки придется откачивать по мере наполнения. Семидесяти процентного чищения достаточно для сброса осветленной воды в почву через поле/колодец фильтрации, при этом участок не будет заиливаться, загрязняться. Самоочищение трубопровода в этом случае максимальное, поскольку, серые стоки уравновешивают фекальные, и наоборот.

Дачная канализация никогда не бывает переполнена (работает режим экономии, присутствует малое количество пользователей), поэтому, заморозков магистраль не боится. Септик предпочтительнее энергонезависимый, поскольку, его эксплуатация происходит с перерывами. Объем выбирают минимальный, пластиковый корпус гораздо удобнее при самостоятельном монтаже без помощи соседей, грузоподъемных механизмов.

Раздельная дачная канализация

При отделении черных, серых стоков для самоочищения труб требуются разные характеристики потоков:

• в фекальных стоках присутствуют крупные плавучие фракции, поэтому, требуется полное заполнение трубы, небольшая скорость
• в серых стоках много тяжелых мелких фракций, которые лучше транспортировать с высокой скоростью с минимальным заполнением труб

Дачная канализация отличается малыми объемами водопотребления, поэтому, для обеих систем достаточно 50 мм труб во внутренней, наружной канализации, 40 мм сифонов. Органические отходы из кухонной мойки, моющие средства, остатки пищи могут сбрасываться в грунт в инфильтрационных устройствах. Ими являются поля фильтрации, состоящие из нескольких заглубленных перфорированных труб, колодцы без дна с перфорацией нижнего пояса, природными фильтрами из щебня.

Двухкамерный септик с анаэробными бактериями очистит серые стоки, осветлит воду до 90%, сделав ее пригодной для бытового использования (полив, помывка). Инфильтрационные сооружения монтируются на отметке 0,5 м и выше от УГВ, всегда выше водоносного горизонта, что обеспечивает природную доочистку перед попаданием их в чистый водоносный пласт. Скважина водозабора в идеале должна находиться выше по течению, чем фильтрующий колодец. На практике изучить течение внутри пласта не всегда удается.

Дачная канализация с объединением стоков внутри септика

Этот вариант используется редко, так как, дачная канализация со станцией глубокой очистки слишком дорога для сезонного использования. Объединяют стоки внутри септика, что позволяет улучшить их характеристики за счет смешивания. Анаэробные бактерии не в состоянии справиться с высокой концентрацией фекалий, аэробные микроорганизмы погибают при высоком содержании бытовой химии от моющих средств. Потоки транспортируются порознь, снижая вероятность засоров, увеличивая ресурс подземных магистралей. Внутри очистного сооружения соединяются для полного осветления.

Дачная канализация этого типа отличается 98% эффективностью, однако, обходится пользователям слишком дорого. В зимний период, когда очистным сооружением никто не пользуется, колонии бактерий погибают без пищи, весной требуется приобретение новых микроорганизмов для помещения их в камеры септика.

aquagroup.ru

Как построить правильную канализацию на даче своими руками

Почувствовать все преимущества жизни в загородном доме можно при условии оборудования такого жилья всеми удобствами. Чтобы ни говорили, канализация – это такой же важный аспект комфортной жизни, как электричество, газ или водопровод.

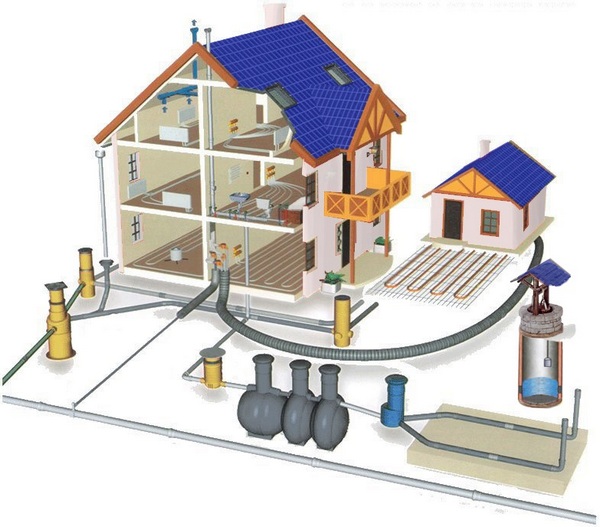

Разработка схемы канализации

Хозяевам частного дома, решившим самостоятельно обустроить новую канализационную систему лучше всего вычертить ее схему на бумаге с максимально возможным сохранением масштаба и пропорций дома, с учетом расположения комнат и помещений, в которых планируется устанавливать оборудование, подключаемое к канализации.

На схеме должны быть обозначены не только основные объекты системы: унитазы, ванны, мойки, но и их составляющие элементы: уголки, тройники, заглушки, ревизии и прочее. Такой подход даст возможность точно рассчитать потребность в материалах.

Первым делом определяются с местом конечного стока. К нему будет проложен трубопровод от дома.

Место выхода трубопровода стоит тщательно продумать, так как этот выход придется обустраивать через фундамент здания или под ним.

Зная место выхода канализационной трубы, можно планировать разводку сети труб внутри помещения. Если дом небольшой по площади, то достаточно одного стояка, к которому будут подведены ответвления трубопроводов с кухни, ванны и туалета.

Если же дом большой и затруднительно делать разводку к одному стояку, то стоит планировать два или даже больше стояков с выводом сточных вод в одно место или в разные места.

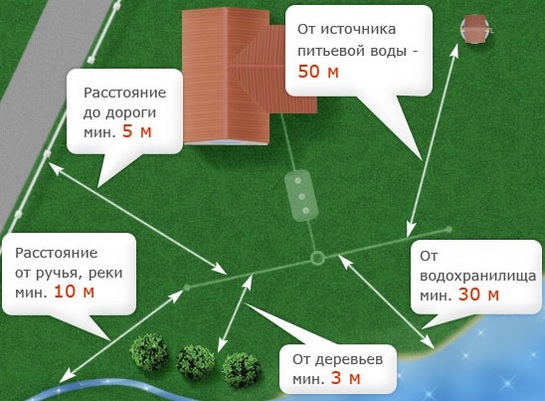

Правильный выбор места

Чтобы определиться с местом стока канализационных вод, нужно руководствоваться не только удобством прокладки трубопровода, но и санитарными нормами, разработанным специально для таких объектов.

Перед постройкой дачи необходимо обдумать дизайн дачного домика, который гармонировал бы с ландшафтным дизайном участка.

Почтовый ящик можно сделать своими руками. Подробную инструкцию вы найдете здесь.

Расстояние от жилого дома до сточной ямы не должно быть меньше 5 м, а от забора не менее 1 м. От источников питьевой воды сточная яма открытого типа располагается на расстоянии не ближе 20 м при почве глинистого типа и не ближе 50 м при песчаном грунте. Принято не располагать сточные колодцы на расстоянии ближе 4 м от проезжей части и садовых деревьев, а также ближе 30 м от водоема.

Кроме того нужно позаботится, чтобы колодец для сбора сточных вод был как можно более органично вписан в ландшафт приусадебного участка и не доставлял неудобства при передвижении. Он также должен быть удобно расположен для подъезда к нему ассенизационного транспорта.

Инструменты и материалы для обустройства канализации

Для обустройства системы канализации внутри помещения потребуется оборудовать стояк. Диаметр труб для него должен быть больше подводящих трубопроводов. Обычно подбираются трубы диаметром 100 мм или 150 мм.

Подводящие трубы, используемые для разводки от объектов пользования, выбирают диаметром 50-70 мм. Количество труб рассчитывается в зависимости от расположенности объектов и дальности их от стояка.

Кроме труб понадобятся:

• тройники для возможности подключения ответвлений от основной трубы;
• заглушки для закрытия временно неиспользуемых отверстий в трубах;
• переходники для соединения труб разных диаметров;
• ревизии для возможности прочистить трубу в случае засоров;
• колена для изменения угла подводки труб;
• различные отводы;
• крепежные детали.

Можно обойтись минимальным набором ручного инструмента, но может понадобиться перфоратор, дрель или болгарка. Для работы с силиконовым герметиком удобно пользоваться монтажным пистолетом.

Выбор труб производится с учетом целесообразности, стоимости и технологических характеристик. Особое внимание при выборе труб уделяется их стойкости к деформации, коррозионной стойкости, простоте монтажа и обслуживания.

Наибольшим спросом в настоящее время пользуются поливинилхлоридные, полипропиленовые и полиэтиленовые трубы с раструбным типом соединения и резиновым уплотнителем.

Такие трубы обладают хорошими гидравлическими характеристиками, устойчивостью к внешним нагрузкам, долговечностью при хорошей герметизации соединений. Они легко монтируются, мало истираются в процессе использования и хорошо противостоят наросту отложений в просвете трубы.

Трубы из чугуна, стали, керамики или асбоцемента в настоящее время используются все реже. Сталь и чугун надежные, но дорогостоящие материалы, к тому же, монтаж систем канализации из таких труб сложнее. Керамика и асбоцемент – материалы хрупкие, недолговечные и сложные в плане монтажа и обслуживания.

Прокладка канализации

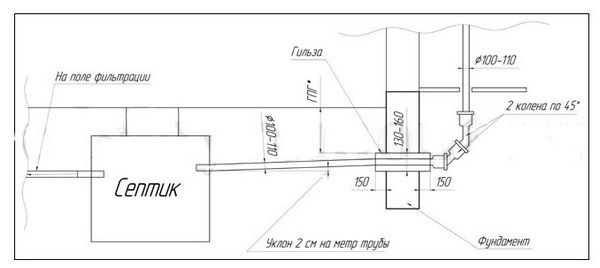

Чертежи для изготовления

Внутренние работы

Работы внутри помещения следует производить с учетом предварительно разработанной схемы канализации. На этом этапе важно определиться с типом установки системы: наружная с отрытым доступом к трубопроводам или скрытая.

Если выбран тип скрытого обустройства под отделочными материалами (гипсокартон, вагонка, штукатурка), то следует предусмотреть окна осмотра в местах установки ревизий.

Места для подключения ванны, моек, унитазов и прочих объектов пользования выбираются с таким расчетом, чтобы трубопровод от объекта к стояку располагался с постоянным уклоном 7 – 15 мм на каждый погонный метр трубы.

Такое его расположение обеспечит постоянный сток отходов с минимальной возможностью засорения. Обустраивать прокладку трубопровода нужно с учетом возможности его надежного крепления к стене без провисаний.

Фиксация трубопроводов к стене осуществляется клипсами или хомутами. Места крепления фиксирующей арматуры обустраивают в непосредственной близости к местам состыковки труб и рядом с запорными элементами системы.

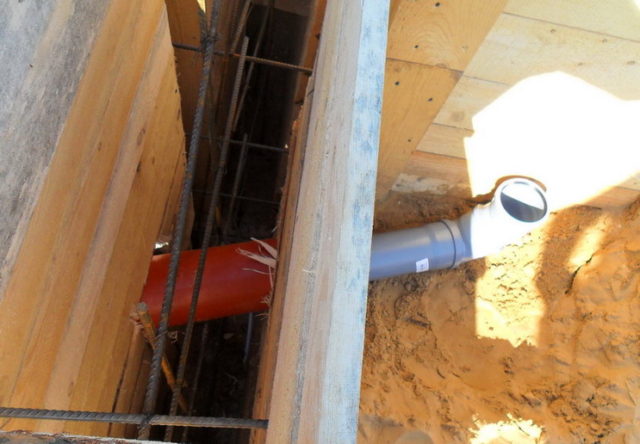

Стояк в месте его прохода через фундамент устанавливается вертикально и закрепляется для недопущения сдвигов во время окончательного заделывания отверстия.

Все объекты подключаются под углом к основной магистрали через отводы или тройники. Наиболее подходящим вариантом будет угол 45 или 60 градусов. Соединения с углом 90 градусов наиболее подвержены засорению.

Если нет другой возможности, в таких местах целесообразно соединять систему через тройник с заглушкой свободного конца для возможной ревизии стыка. Места стыка для надежности следует промазать силиконовым герметиком.

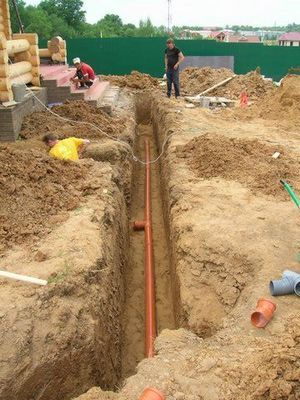

Наружные работы

Наружные работы по обустройству канализации предусматривают устройство приемника сточных вод и прокладке к нему от стояка трубопровода.

Котлован под емкость для сбора стоков оборудуется вручную или механизированным способом. Обустраивать сточную емкость на расстоянии более 15 метров нецелесообразно из-за повышения стоимости материалов и ухудшения стока.

С увеличением расстояния до сточной ямы соответственно уменьшается угол наклона трубопровода. Если этот угол будет меньше 7 мм на погонный метр или менее 2 градусов на всем протяжении наружной системы сток бытовых отходов будет затруднен ввиду низкой скорости их продвижения.

В тоже время не стоит делать угол слишком крутым. В таком случая жидкая фракция стоков будет продвигаться намного быстрее, а более твердые частицы будут оседать на стенках, что может привести к их засорению. К тому же, большой уклон труб увеличивает износ их внутренней поверхности. Наружные трубопроводы всегда укладываются раструбом навстречу тока жидкости.

Глубину траншеи для наружного трубопровода определяют с учетом глубины промерзания грунта. Если нет возможности опустить канализационные трубы ниже этой отметки, трубопровод следует утеплить.

Дно траншеи перед окончательным ее засыпанием стоит утрамбовать, чтобы исключить проседание грунта и последующий прогиб всей системы. На дно траншеи следует сделать песчаную подсыпку, чтобы исключить возможность механического повреждения трубы при трамбовке.

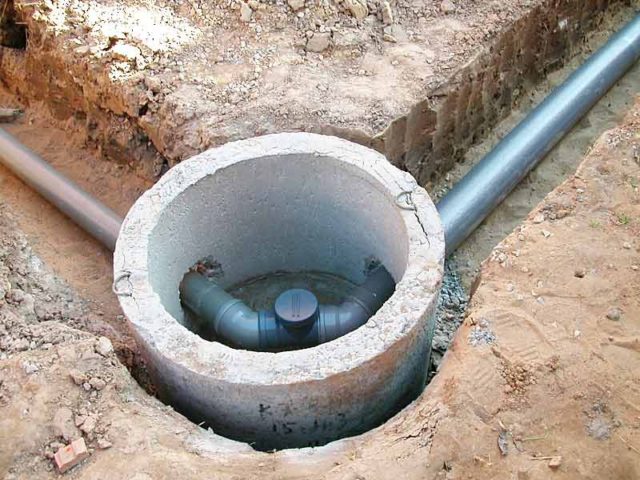

Сооружение канализационного коллектора

Канализационный коллектор – это магистраль, в которую входят канализационные трубы, уложенные в траншеи и, собственно, сборная емкость определенного типа.

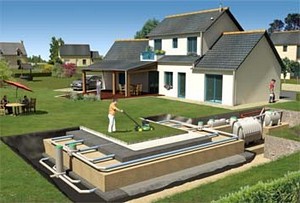

Станции биологической очистки

Наиболее эффективный способ очистки сточных вод – биологическая очистка в специальных станциях аэрационного типа. Особенность такого метода очистки в том, что на выходе можно получить воду, очищенную на 95 – 98 процентов с возможностью использования ее для полива участка.

Такие станции можно устанавливать в непосредственной близости от жилого дома на любых типах грунтов. Станции из полипропилена полностью герметичны и стойки на разрыв. Этот материал хорошо паяется, не токсичен, по теплопроводности стенки из вспененного полипропилена сопоставимы с кирпичной кладкой.

Станция биологической очистки представляет собой емкость, состоящую из нескольких камер, выполняющих разные функции.

Первичная очистка канализационных стоков от крупных фракций происходит в приемной камере. Там же происходит слабое окисление стоков активным илом.

Более интенсивное окисление илом после удаления крупных фракций отходов происходит в основной камере очистки – аэротенке.

Следующий этап – это отделение рабочего ила от воды во вторичном отстойнике.

Жировая пленка в этой камере отделяется жироуловителем и перебрасывается на дополнительный контур в аэротенк.

Активный ил накапливается и осаждается в отдельной камере – стабилизаторе.

Принцип работы станции заключается в разрушении органического загрязнения сточных вод активным илом, образующимся в аэротенке. По сути, органику разрушают аэробные бактерии, поступающие в станцию с воздухом. Излишек активного ила (1 – 2 ведра) удаляется по мере скопления и может использоваться в качестве удобрения.

Срок эксплуатации таких систем составляет 50 лет. При этом очищенную воду разрешается сбрасывать в водоемы, что говорит о высокой экологической безопасности такой системы. Кроме этого, отсутствует неприятный запах, а биомасса сохраняет свои свойства до 3 месяцев без активного пользования системой.

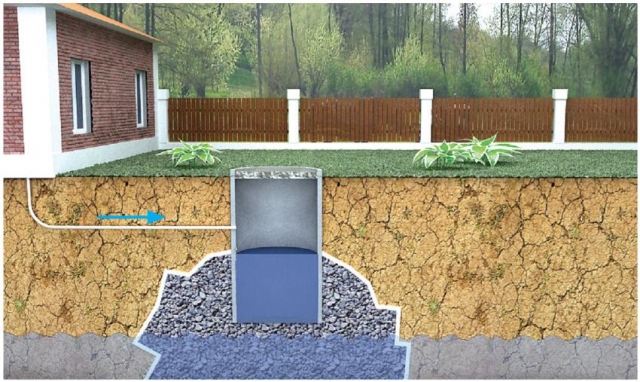

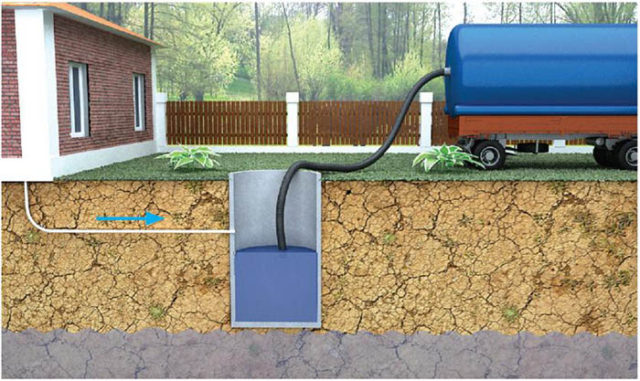

Выгребные ямы в системе канализации

Простейшая канализация на даче которую можно сделать своими руками – это обустройство выгребной ямы.Она может быть герметичной или с возможностью фильтрации отстоявшейся жидкости через естественный фильтр в днище колодца.

Герметичная выгребная яма не предусматривает загрязнение грунта сточными водами. Отходы жизнедеятельности человека по мере наполнения емкости вывозятся к месту утилизации ассенизационным транспортом. Объем такой емкости рассчитывается с учетом планируемого расхода воды и возможности частой выкачки собравшихся отходов.

Герметичные выгребные ямы обустраивают либо из бетона, либо используют готовые пластиковые емкости необходимого объема. Например, канализация на даче, сделанная своими руками из бетонных колец — очень удачный выбор. Второй вариант — это канализация на даче из еврокубов, которую тоже можно построить своими руками.

Если загородный дом не используется для постоянного проживания, то можно оборудовать выгребную яму с фильтрующим дном. Это возможно в местах, где глубина залегания грунтовых вод находится ниже 2,5 м от поверхности, с грунтом песчаного или супесчаного типа.

В противном случае, бытовые стоки, отфильтрованные в выгребной яме, будут загрязнять водоносный слой, что может привести к загрязнению источников воды, водоемов и в целом негативно сказаться на экологии прилегающих территорий.

Выгребная яма открытого типа оборудуется из бетонных колец или кирпича. Фильтрация происходит после отстаивания и осветления воды через дно колодца или перфорацию в стенках ямы.

Для гарантии надежности такой системы следует оборудовать емкость не менее 1 кубического метра на одного члена семьи. Со временем ил и нерастворимый осадок будут осаждаться на дне ямы, что приведет к снижению качества и скорости фильтрации. Время от времени выгребную яму придется вычищать.

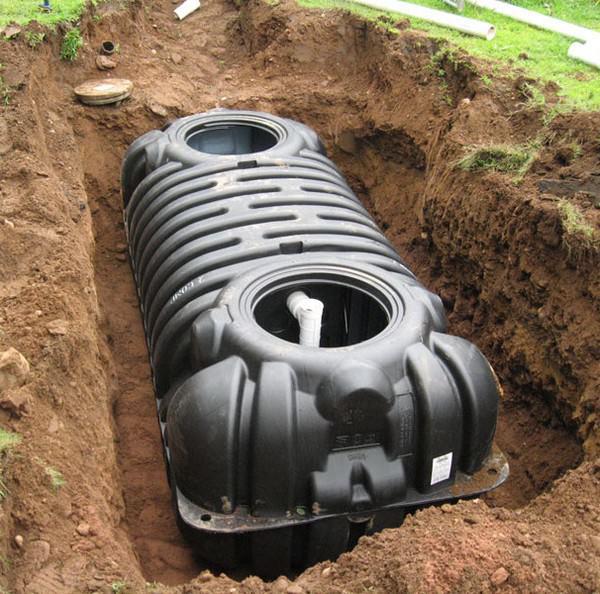

Сооружение септика

Для того, чтобы канализация работала полноценно, также можно соорудить септик. Подробную инструкцию и необходимые материалы вы найдете в нашей статье.

Выбор системы канализации – это личное дело хозяина загородного дома. Но только правильный выбор варианта системы того или иного типа обеспечит надежную эксплуатацию очистительной системы и комфортный быт.

1decor.org

устройство, подробные инструкции с фото и видео.

Оптимальным выходом с точки зрения трудозатрат и экономии финансовых средств является канализация на даче своими руками: руками профессионалов оно, конечно, быстрее и легче было бы, то вот финансовые затраты ни в какое сравнение не идут.

При этом вас не должно смущать отсутствие у вас специальной подготовки: работы предстоят в большинстве своем несложные (хоть и объемные), а все тонкости и проблемные моменты достаточно подробно изложены в специализированной литературе и продемонстрированы на видео в сети.

Монтаж пластиковых труб

Итак, вы решили сделать ваш дачный домик более комфортным, и оборудовать в нем систему канализации. Увы, далеко не всегда есть возможность подключиться к канализационному коллектору — и канализационную систему приходится проектировать и создавать «с нуля».

Причем начиная от установки и подключения сантехники (раковины/мойки/унитаза) и заканчивая устройством канализационного колодца — точки утилизации бытовых стоков.

Схема канализации дачного участка

Начинаются любые работы, естественно, с составления плана. На плане мы должны отобразить:

• Какие источники канализационных стоков будут установлены в дачном доме (т.е. где будут расположены мойка, раковина, душ или ванная)
• Как будут подключены и проложены трубы внутренней канализации (внутри стен, под обшивкой или снаружи с креплением хомутами)
• В какой точке фундамента общая канализационная труба будет выведена из дома наружу
• Где будет проложена канализационная выводящая магистраль
• Какой тип канализационного коллектора будет использован (выгребная яма, септик или станция биологической очистки) и где он будет расположен

Прописав каждый из этих пунктов максимально подробно, вы получите представление о предстоящем вам объеме монтажных и земляных работ, а также о том, какие строительные материалы и оборудование вам придется приобрести.

Итак, предположим, схема канализации загородного дома или дачи, готова. Пора приступать к работе!

Работы внутри дачного дома

Устройство канализации на даче своими руками начинаем с этапа, требующего достаточно ответственного подхода: прокладки внутренней канализационной сети.

В идеале, канализация должна быть заложена в проект дачного дома, и трубопровод должен быть проложен еще на этапе строительства.

Если же дачный дом изначально не предусматривал наличия канализации — не отчаивайтесь. Естественно, слишком сложную канализационную сеть проложить не удастся, но вот обеспечить водоотведение от мойки на кухне, унитаза и душа — совсем не сложно.

Мойки и раковины подключаем к трубе (стояку) пластиковыми трубами диаметром 50 мм. Уклон канализационных труб варьируется в пределах 20 мм на 1 метр трубопровода.

Подключение раковины с гидрозатвором

Унитаз подключаем с помощью трубы диаметром 100 мм (собственно, вывод из унитаза на такую трубу и рассчитан)

Обратите внимание! Для внутренней канализационной сети дачного дома обязательно обустраиваем гидрозатворы — участки трубы, согнутые в виде колена. Такие гидрозатворы препятствуют попаданию во внутренние помещения домика неприятного запаха из канализационной сети.

Канализация дачного дома выводится в наружную выводящую трубу через отверстие в фундаменте. Отверстие должно быть больше диаметра трубы — так труба не будет деформироваться при незначительных (но при этом неизбежных) подвижках фундамента.

Канализационная магистраль на дачном участке

Если канализационный коллектор расположен на значительном удалении от дачного дома, то для транспортировки канализационных стоков необходимо специально прокладывать выводящий канализационный трубопровод.

Для трубопровода нам понадобятся трубы диаметром не менее 100 мм- чугунные (особенно, если поверх трубопровода будет проходить дорожка с интенсивной транспортной нагрузкой), асбестоцементные или пластиковые.

Пластиковые канализационные трубы

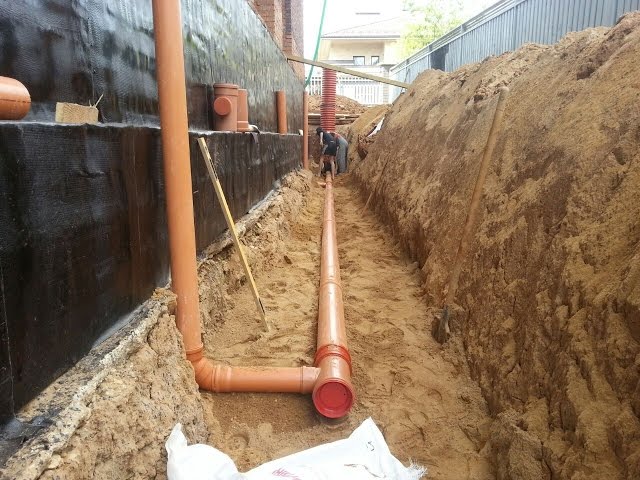

Укладка канализационных труб проводится в специально вырытую траншею, уклон которой для обеспечения беспрепятственного слива стоков и предотвращения засоров должен составлять около 25 мм на1 м

Обратите внимание! Увеличивать угол наклона трубы не следует — при движении стоков с большой скоростью нарушается функция самоочистки трубы.

Глубина траншеи должна позволять укладку труб ниже уровня промерзания грунта. На дно траншеи насыпаем песчано-глиняную подушку слоем не менее10 см. Пространство между стенами траншеи и уложенным трубопроводом также засыпаем смесью глины и песка и утрамбовываем.

Конец канализационного трубопровода соединяем с канализационным коллектором.

Канализационный коллектор

Вот мы и подошли к самой сложной части канализационной системы — канализационному коллектору. Здесь нам предстоит наибольший объем земляных работ, ведь именно коллектор принимает в себя все канализационные стоки.

В качестве наиболее современного коллектора можно обратить внимание на станции биологической очистки канализационных стоков (такие как довольно популярная канализация для дачи астра).

Их преимущества очевидны: компактный размер, высокая экологичность качество очистки стоков, достигающее 98%. Кроме того, подобные станции представлены на рынке в широком ассортименте — а это значит, вы с гарантией найдете модель, которая подойдет под ваши условия.

Впрочем, обладают данные системы и недостатками, главный из которых — энергозависимость. Пусть системы типа «Астра» и потребляют немного электроэнергии — но сам факт необходимости подключения к электросети в некоторых ситуациях говорит не в их пользу. Да и стоимость подобных систем низкой назвать нельзя.

Траншея для канализации

Другое дело — такая система, как септик. Септик выбирают, когда проектируется недорогая, эффективная и простая канализация для дачи — а все потому, что сделать септик можно своими руками, а его обслуживание сводится к периодической (раз в несколько лет) откачке ила из отстойника.

Септик обустраиваем по следующей схеме:

• В выбранном месте копаем котлован, объем которого рассчитываем исходя из суточного объема стоков. Практика показывает, что септика объемом 8 м3хватает на дом, в котором постоянно проживает семья из трех человек, что называется — «с головой».
• Дно котлована в месте, где будет оборудована первая камера септика — отстойник — бетонируем.
• Если запланирована канализация из колец на даче — то в котлован опускаем поставленные друг на друга бетонные кольца, формируя отстойник и фильтрационный колодец.
• Если же бетонных колец нет — то и отстойник, и фильтрационный колодец делаем самостоятельно, установив опалубку требуемой формы и залив пространство между опалубкой и стенками котлована бетоном.
• На дно второй камеры септика — фильтрационного колодца — насыпаем слой дренажа, в качестве которого выступает галька или крупный гравий.
• Соединяем камеры септика переливной трубой и перекрываем септик сверху, оставляя люк для обслуживания и вентиляционную трубу.

Попадая в устройство септика, канализационные стоки разлагаются в отстойнике, не загрязняя почву — а в фильтрационный колодец попадает только осветленная вода с минимумом токсичной органики.

Теперь, когда все три части канализационной системы готовы, осталось собрать их воедино, подключить и провести пробный пуск. Вас можно поздравить — канализация своими руками на даче завершена!

kanalizacyapro.ru

Канализация на даче. Устройство канализации на даче своими руками

Кто бы отказался от дачного дома в деревне? Природа, свежий воздух, натуральные продукты и по возможности удобства, к которым мы так привыкли – водоснабжение и канализация.

Но далеко не в каждой сельской местности есть такой сервис. В домах, где есть водопровод, не всегда установлена канализация.

Канализация на даче своими руками – дело трудоемкое, но нужное. Оно посильно каждому, кто имеет опыт строительных работ.

Прежде чем узнать, как сделать канализацию на даче, следует разобраться в тонкостях, чтобы не допустить ошибок.

Подготовительные работы

Устройство канализационной системы представляет собой сложный механизм, который состоит из отдельных частей:

1. Внутренняя канализация представлена системой труб внутри здания. Ее функция: выводить отработанные стоки от сантехники к наружной канализации.
2. Наружная канализация – система труб, которые отводят стоки грязной воды от здания.
3. Очистное или накопительное устройство, где стоковые воды подвергаются очистке или накапливаются для последующего вывоза.

Монтаж канализации начинается с разработки подробной схемы. Она поможет разобраться с тем, какие материалы покупать и какой объем работ требуется сделать.

Схема канализации на даче отражает:

• Домашние источники сточных вод. Сюда относятся ванна, душевая кабинка, баня, мойка.
• Метод подключения и укладки труб внутри здания: спрятанные в стене или под обшивкой, выведенные наружу.
• Место в доме, где канализация выводится на улицу;
• Траекторию проведения системы наружной канализации;
• Место установки сточного коллектора. Минимальное расстояние от дома – 5 метров, от источника естественного водоснабжения – 30 м, от деревьев и кустов – 3 м;
• Тип коллектора (биоочистительная станция, сливная яма, септик).

Схема канализации на даче

Составляя схему, следует принимать во внимание ряд факторов, которые влияют на тип и устройство канализации:

1. глубина залегания грунтовых вод;
2. глубина, на которой замерзает земля в зимнее время;
3. тип и состояние почвы;
4. ландшафт около дома;
5. водопровод на территории участка.

Чтобы получить информацию о грунте, изучите документы по геодезическим исследованиям. Если таковых нет, расспросите соседей или коренных жителей.

От данных, что вы получите, и от типа почвы зависит выбор коллектора. Если в ней преобладает песок, то земля легко пропускает стоки. Попадая в грунтовые воды, они загрязняют окружающую среду. Поэтому лучше использовать коллектор с дном.

Не подойдет выгребная яма без дна для почвы с высокой концентрацией глины. Горная порода плохо проводит влагу, что приводит к скорому заиливанию сточного коллектора.

Монтаж канализационных труб производится ниже уровня замерзания почвы. В противном случае они замерзнут и приведут к поломке стоковой системы.

При разработке схемы канализации учитывайте, чтобы водопровод не пересекся с канализационными трубами.

Обустройство внутренней канализации

Руководствуясь разработанной схемой, купите строительный материал. Что касается труб, то выбирайте изделия на свое усмотрение:

1. Трубы ПВХ. Они устойчивы к воздействию химических веществ, не ржавеют, не зарастают и не создают препятствия для движения стоковых вод. Цены на материал «разумные».
2. Трубы из чугуна. Отличаются прочностью и долговечностью. К недостаткам относятся: вес, сложный монтаж, цена.
3. Керамические трубы. Это лучший вариант для внутренней канализации. Единственный недостаток – цена.

Монтаж канализации внутри дома начинается с установки центрального стояка радиусом 5,5 см на расстоянии 4-х метров от окон. После этого прокладывается горизонтально водопровод.

Выполняя монтаж труб, старайтесь не делать прямых поворотов, так как это осложнит транспортировку стоковых вод. Если этого невозможно избежать, то воспользуйтесь лучше 2-мя угловыми элементами по 45 градусов.

Чтобы подключить раковину и ванну, достаточно трубы с диаметром 5 см. Для подключения унитаза выбирайте изделие диаметром 10 см.

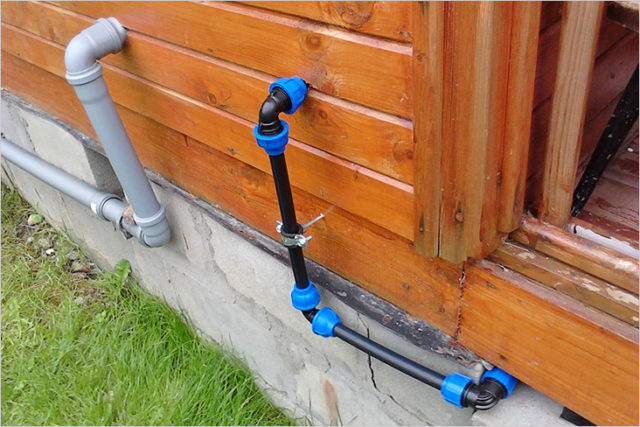

Канализация на даче своими руками предполагает отверстие в фундаменте дома, которое служит для вывода стоковой системы на улицу.

На выходе требуется в обязательном порядке установить обратный клапан, который препятствует возвращению стоковых вод обратно.

Какую канализацию выбрать: общую или раздельную

Вначале строительства важно решить, куда будут выводиться стоковые воды из кухни, ванны и туалета: в один коллектор или в разные.

Как показывает практика, экономически выгодно сделать раздельную канализацию. Отработанная вода с кухни, ванной не считается опасной для окружающей среды. Поэтому для нее подойдет выгребная яма без дна.

Для стоков из туалета делают герметичную выгребную яму или септик.

Одна яма для стоков будет накладно. Дело в том, что она быстро наполняется и требует регулярной откачки.

Типы канализационной системы

В основе классификации канализационных систем лежит вид сточного сооружения:

1. простая стоковая яма;
2. септик;
3. местные очистные станции.

Выбор типа канализации зависит от частоты пользования, от количества членов семьи, от возможности частой откачки стоковых вод, от туалета в доме или на улице и других факторов.

Простая стоковая яма

Этот вид канализационной системы прост в монтаже и не требует регулярной откачки. Она служит для вывода сточных вод из кухни и ванны.

Эти стоки не опасны для человека и природы, поэтому устройство канализации считается простым: трубопровод и закопанное сооружение без дна с фильтром.

Принцип действия такой канализации заключается в следующем: проникая с водой, крупные частицы задерживаются фильтром, а вода впитывается в почву и снова попадает к нам в водопровод.

Сделать выгребную яму не представляет сложности. Для сооружения используют кирпичную кладку либо железобетон.

Монтаж канализации выполняется поэтапно:

1. Выберите для котлована место на участке. Руководствуйтесь при этом тем, чтобы расстояние от ямы до дома было 4 метра. Учитывая, что периодически проводится очистка сооружения от грязи и ила, расположите котлован в удобном для этих целей месте.
2. Выкопайте на участке яму для стокового сооружения и от нее канаву глубиной 0,5 метра до фундамента дома.
3. Установите и подведите трубопровод таким образом, чтобы труба на выходе из дома находилась выше, чем на входе в стоковое сооружение.
4. На дне котлована сделайте фильтр в виде двухслойной насыпи из песка и керамзита.
5. Проверьте, как работает канализация. Включите воду и понаблюдайте 5 минут, нет ли где утечки.
6. Засыпьте траншею на 150 мм песком, а затем грунтом. Уложите дерн.
7. Стоковое сооружение закройте крышкой.

Данная канализация не нуждается в постоянном уходе. Но в период весенних паводков «держите ухо востро». Есть риск, что из-за поднятия уровня грунтовых вод, произойдет затопление. В этом случае система требует незамедлительной откачки.

Септик

Данное устройство используется для сбора и очистки стоковых вод. Оно бывает разного вида в зависимости от конструкции, способа очистки и материала. Очистка стоковых вод в сооружении осуществляется посредством почвенной фильтрации и анаэробных бактерий.

Септик можно купить в магазине строительных материалов или сэкономить и сделать самостоятельно. Минусом стокового сооружения считается необходимость регулярной откачки.

Прежде чем провести трубопровод для стоков на участке, определитесь, из какого материала делать септик: кирпича, железобетона, емкости из пластика или металла.

Иногда на участке устанавливают герметичную емкость, в которой накапливаются сточные воды. Такая система требует регулярной откачки, что доставляет массу хлопот.

Для произведения откачки вызывается ассенизаторская техника, которая стоит немалых денег. Более запасливые и практичные хозяева дачных участков используют для откачки специальные насосы.

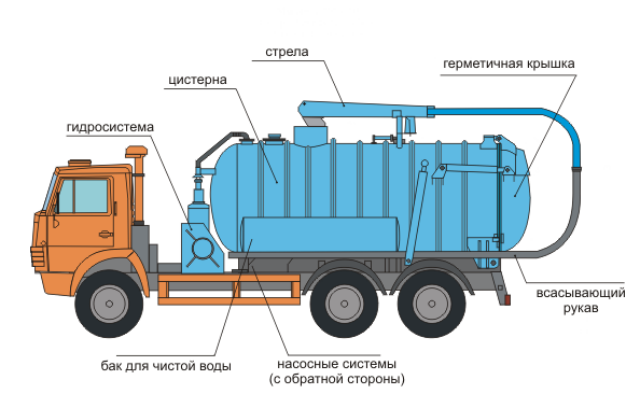

Схема составляющих частей ассенизаторской машины

Наиболее удобным вариантом считается коллектор с двумя камерами, соединенных между собой трубой. Слишком частой откачки он не требует, так как часть очищенных стоковых вод переходит из одной камеры в другую, где проходит через фильтр и впитывается в почву.

Срок эксплуатации устройства напрямую зависит от качества этих камер. К ним предъявляют следующие требования:

• Герметичность;
• Устойчивость к агрессивным веществам;
• Устойчивость к температурным перепадам и механическим воздействиям.

Септик своими руками

Чтобы соорудить септик, выполняйте монтаж согласно инструкции:

1. Выройте котлован. Если на территории имеется естественное водоснабжение в виде колодца, то правильно будет копать яму на расстоянии 30 метров от него.
2. Сделайте опалубку, разделив котлован на 2 неравные части. ¾ часть сооружения приходится на отстойник, где происходит очистка сточных вод.
3. Забетонируйте основание большего отсека;
4. Дно меньшего отсека сделайте глубже и засыпьте щебнем;
5. С помощью арматурной сетки забетонируйте септик;
6. Сделайте 2 отверстия для трубы перелива стоков между камерами и для выхода канализационной трубы.
7. Закройте септик крышкой и установите вентиляционную трубу.

При устройстве канализации важно сделать правильно монтаж трубопровода. Спросом пользуются пластиковые трубы. Чтобы вода не застаивалась, не разрушала септик и водопровод для стоков, укладывайте трубы под небольшим наклоном по направлению к стоковому сооружению.

Выполнять монтаж канализационной магистрали рекомендуется по ровной траектории, избегая поворотов. В противном случае следует подумать об установке смотровых колодцев. Они позволят самостоятельно очистить систему при возникновении засоров.

Очистные станции

Если у вас имеется большая сумма денег, то монтаж канализационной системы можно не производить. На рынке вы сможете найти модели очистных станций на любой вкус.

С покупкой этого сооружения вы облегчите себе жизнь. У вас не будет болеть голова по поводу ремонта канализации, откачки стоковых вод и других вопросов. Приедут мастера, произведут монтаж станции, а вы сможете спокойно пользоваться этим результатом.

blog.marisrub.ru

простая дачная система, без откачки, видео

Существует множество способов, как сделать канализацию на даче своими руками. Однако прежде чем приступать к подробному рассмотрению этого вопроса, важно точно определить имеющиеся исходные данные.

Составление схемы

На первый взгляд может показаться, что предъявляемых требований и существующих условий достаточно мало, но для того, чтобы создать систему с учетом каждого из них, лучше воспользоваться планом участка, чтобы не упустить из внимания один из важных моментов.

Схема канализации на даче составляется в масштабе с указанием основных размеров. После этого на нее наносятся все имеющиеся или планирующиеся к установке точки получения стоков (туалет, краны, слив стиральной машины и пр.). Не следует забывать и о точках, расположенных вне дома – бане, душевой кабине и т.п. Из этого числа можно исключить небольшие уличные рукомойники. Расход воды здесь небольшой и для дренирования достаточно засыпать щебнем или гравием участок земли под умывальником. Вести отдельный трубопровод в данном случае будет экономически нецелесообразно.

Часто автономная канализация на даче предусматривает сбор стоков дождевой воды с крыш зданий и сооружений. Целесообразность такого решения зависит от нескольких факторов.

На фото схема автономной канализации на даче

Тип почвы определяет скорость впитывания жидкости. На песчаных рыхлых грунтах для удаления такой воды достаточно дренажной канавы, тем более, что в очистке при дренаже дождевая вода не нуждается. Глинистые почвы неохотно принимают воду. Кроме того важно, какой именно способ утилизации стоков планируется устроить на даче.

Если речь идет об очистке и последующем дренировании, при этом объем септика или возможности очистной станции позволяют увеличение объема в дождливую погоду, можно завести сброс дождевой воды в общую систему очистки. Если же удаление стоков производится ассенизаторской машиной или объем резервуаров лишь немногим превышает необходимый, лучше не перегружать канализацию дополнительными стоками.

Выбор места сбора сточных вод

После того, как все источники будут нанесены на схему, определяют оптимальное место для расположения накопительного или очистного сооружения.

Оно должно соответствовать целому ряду условий:

• находиться в самом низком месте участка, если территория имеет сложный рельеф,
• отстоять от источника питьевой воды (скважины или колодца) на 20-50 метров в зависимости от способа утилизации сточных вод и глубины источника,
• находиться дальше, чем 5 метров, от дома,
• не располагаться слишком близко (расстояние не менее 3 метров) к плодовым деревьям и кустарникам, огороду.

Выбор места для канализации на дачном участке

Важно: Планируя, как устроить канализацию на даче, также необходимо учитывать глубину промерзания грунта и его тип, что влияет на скорость дренирования стоков в землю, и уровень почвенных вод.

Все, отвечающие перечисленным выше условиям, места оценивают с точки зрения удаленности точек слива и удобства прокладки коммуникации с учетом следующих факторов:

• подземные коммуникации не рекомендуется прокладывать близко к корневой системе деревьев,
• канализационная труба к месту сбора должна идти с небольшим уклоном (порядка 2 см снижения уровня на каждый метр магистрали),
• желательно минимизировать число изменений направлений (поворотов) при прокладке коммуникаций,
• у каждого поворота и разветвления, а также на каждые 15 метров канализационной трубы необходим смотровой (ревизионный) колодец.

Выбор объема

Считается, что объем септика, ЛОС или выгребной ямы следует рассчитать до разработки схемы для того, чтобы учесть размер площадки, необходимой для котлована. В то же время, когда создается как простая канализация на даче своими руками, так и более сложные системы для коттеджей, в том числе и на базе дорогостоящих ЛОС, объемы могут быть рассчитаны и позднее.

• Площадь котлована для емкости на 1 или 2 куба почти одинакова, поэтому можно ограничиться предварительными расчетами.
• Котлован всегда вырывается с площадью, большей, чем поверхность резервуара.
• Емкости не располагают вплотную к зданиям и сооружениям, поэтому некоторые изменения приблизительных значений после проведения точных расчетов не будут иметь принципиального значения.

Пластиковый септик, установленный в котловане

Из большого числа существующих методик расчета необходимого объема очистного или накопительного сооружения опытные специалисты рекомендуют предпочесть наиболее простую. В резервуар (или резервуары при ступенчатой очистке) должно с небольшим запасом вмещаться столько воды, сколько все проживающие в доме потребляют в течение трех суток. Суточная норма составляет 200 литров на человека, поэтому объем септика или выгребной ямы должен составить 600хN литров, где 600 л – трехдневная норма на одного жильца, а N – количество проживающих.

Способы утилизации сточных вод

На смену выгребной яме все чаще приходит дачная канализация без откачки, своими руками построить такое сооружение не слишком сложно, а эффективность и удобство использования выше на порядок. Различные виды септиков можно приобрести в готовом варианте, сэкономив время на строительстве, но потратив больше средств. Еще более совершенным вариантом является локальная очистная станция, дорогостоящее, но способное произвести полную биологическую очистку сточных вод, оборудование. Выбор должен осуществляться с учетом индивидуальных условий – не всегда целесообразна установка самой дорогостоящей конструкции.

• Выгребная яма до настоящего момента может считаться дешевой альтернативой септику, если речь идет о дачном участке, куда приезжают на несколько часов, а в доме отсутствует водопотребляющая техника. Периодичность вызова ассенизаторской машины в этом случае будет приемлемой, а расходы минимальными. При грамотном самостоятельном устройстве такой системы канализации на даче и использовании биологических специализированных препаратов можно даже избежать сильного неприятного запаха.

  Герметичная канализационная емкость из пластика является более продвинутый вариантом выгребной ямы, но все также нуждается в откачке

• Септики в зависимости от конструкции могут нуждаться или не нуждаться в откачке, однако, в любом случае они более эффективны – примеси в таких устройствах осаждаются, перерабатываются аэробными или анаэробными бактериями, фильтруются через слой гравия на дне дренажного колодца или через фильтрационное поле. Большинство из них позволяет получить определенное количество чистой воды и ил, который требуется вычищать из резервуаров довольно редко. В зависимости от объема и качества очистки септики могут использоваться как для дач, так и для домов с постоянным проживанием.

  Септик с выводом стоков на поля фильтрации

В итоге, как сделать канализацию своими руками для дачи, решают индивидуально в каждом конкретном случае.

Внутренняя канализация

Проектируя систему канализации на участке от дома до накопителя или очистного сооружения, не следует забывать и о правилах монтажа внутренней схемы.

Трубы для внутреннего сбора стоков могут быть чугунными, стальными, однако им все чаще предпочитают пластмассовые трубы с соединительными фитингами. Они легче, поэтому удобнее в монтаже, а гладкая поверхность препятствует образованию отложений на стенках.

Диаметр труб соответствует степени загрязнения стоков – для душевой кабины, умывальника и пр. достаточно диаметра 50 мм, для туалета и общей выпускной трубы – 110 мм. Каждая точка слива оборудуется гидрозатвором, препятствующим появлению неприятного запаха. Коммуникации прокладываются с небольшим уклоном (20-30 мм на каждый метр). Большой уклон запрещен СНиП, как способствующий образованию засоров и заиливания.

Сбор всех стоков осуществляется в единый коллектор, который выходит из дома через отверстие в стене с зазором между краями отверстия не менее 150 мм для того, чтобы коммуникации не могли повредиться при усадке конструкции.

Схема вывода канализации из дома в септик

О том, какие лучше использовать трубы для наружной канализации, мы рассказали в отдельной статье.

Особенности самостоятельного строительства торфяного туалета описаны в этом материале.

О пластиковых скважинных кессонах читайте тут http://okanalizacii.ru/vodosnabzhenie/skvazhina/plastikovye-kessony-dlya-skvazhin.html

Прокладка наружных труб

Устройство канализации на даче включает и монтаж магистрали от дома до накопителя или очистного сооружения.

Во многом принцип прокладки внешних коммуникаций похож на монтаж внутридомовой системы. Канализационный трубопровод так же должен иметь небольшой уклон (порядка 20 мм на метр магистрали). Аналогичным образом могут использоваться чугунные трубы с гидроизоляцией или пластиковые коммуникации. В большинстве случаев можно использовать любой из этих вариантов, однако для участков, пролегающих под дорожками, парковочной площадкой или другими участками с высокой нагрузкой, необходимо отдать предпочтение чугунным трубам.

Проложить канализационную трубу можно по поверхности или под землей. В любом из этих случаев требуется теплоизоляция против промерзания, хотя во втором варианте этим можно пренебречь. Подземным трубам дополнительной защитой служит слой грунта, поэтому глубина траншеи зависит от климатического пояса и уровня промерзания земли, ниже которого необходимо уложить трубы.

Прокладка канализационных труб в траншею

Канализация на даче своими руками видео

На видео вы можете посмотреть как правильно уложить внешний канализационный трубопровод для автономной канализации на даче своими руками.

okanalizacii.ru

---

•
  Твердотельные котлы
•
  Высота раковины с пьедесталом от пола
•
  Водопад без электричества
•
  Можно ли сливать воду из стиральной машины в септик топас
•
  Как подмываться в биде
•
  Бассейн москвич расписание сеансов для плавания
•
  Чем чистить краны в ванной из нержавейки
•
  Фундамент из бутылок пластиковых
•
  Циркуляционный насос гудит но не качает воду
•
  Секреты электросварки
•
  Во время соревнований
