Надежные биметаллические батареи: 7 достоинств данного прибора. Биметаллические радиаторы фото в разрезе

Какие биметаллические радиаторы отопления лучше выбрать?

Заселяясь в новый дом или квартиру, жильцы проверяют качество отопительной системы. И первое, что бросается в глаза – это радиаторы отопления. К счастью, для современных интерьеров производители предлагают достаточно много вариантов дизайна секций, однако в случае с радиаторами зреть нужно в корень – что же скрывается внутри секций, какие лучше?

Чугунные, алюминиевые, стальные – ищем золотую середину

Традиционные чугунные батареи, которые своим внешним видом были способны испортить любой интерьер, сегодня уходят в прошлое – покрытые энным слоем краски, они не блещут показателями отдачи тепла, их размеры не вписываются в свободное место, они неудобны при монтаже и вообще кажутся каким-то непонятным пережитком прошлого. Как раньше то терпели?

Не удивительно, что когда появились первые алюминиевые радиаторы, многие, не задумываясь, начали ставить их на место чугунных «неандертальцев» – уж они то лучше! А задуматься не мешало бы – внутри систем отопления медленно, но уверенно происходят химические реакции окисления. Сталь взаимодействует с водой, вода взаимодействует с алюминием, в результате внутри радиаторов происходят совершенно нежелательные процессы, образовываются новые соединения, нарушается целостность труб, соединений и самих радиаторов. По закону подлости, взорвется эта «бомба» замедленного действия именно тогда, когда вас не будет дома – прощайте, новые обои, прощай, дорогущий паркет. По этому же закону ваши соседи снизу тоже недавно сделали ремонт.

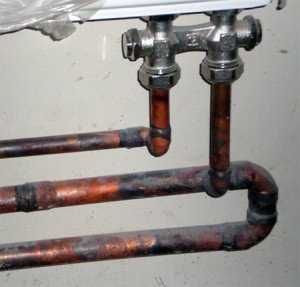

Еще «лучше» сочетание труб, радиаторов отопления и фитингов из меди, стали и алюминия. Сегодня медные трубы активно входят в моду – изготовители делают упор на их долговечность, удобные размеры, стойкость к механическим повреждениям и гидроударам, однако часто забывают упомянуть, что их применение возможно только в автономных отопительных системах, и они совершенно не пригодны для подключения к центральному отоплению. Медь сама по себе не окисляется, и водопровод из таких труб действительно может прослужить до 100 лет, однако в сочетании с алюминием коррозия неизбежна.

Биметалл – значит, два металла. Биметаллические радиаторы отопления – объективно лучшее решение для квартир и домов, которые подключены к центральному отоплению. Какие металлы в большинстве случаев используют? В основном – сталь и алюминий, реже сталь заменяют медью. Из стали выполнен стержень батарей, который непосредственно контактирует с теплоносителем и другими трубами в системе. Стержень находится словно внутри алюминиевой оболочки – такой корпус обеспечивает наилучшие характеристики, сохраняя прочность, и в то же время его размеры оптимальны для отдачи тепла окружающей среде. Проще говоря, биметаллические батареи – это стальные радиаторы отопления, залитые в оболочку из алюминия.

Преимущества биметалла – что получаем?

Внешне ни размеры, ни цвет, ни форма не отличает алюминиевые радиаторы от биметаллических. Разве что пока они не собраны, с торца будет заметна резьба, выполненная в стальном стержне. Зато на вес алюминиевые легче процентов на 60 % – эту разницу в весе сложно будет не заметить.

Биметаллические радиаторы лучше подходят для централизованных систем отопления с их нестабильным давлением и гидроударами – эти изделия могут выдержать до 40 атмосфер, это при том, что среднее давление в системе редко когда доходит до 15 атмосфер, а в отоплении частного дома и того меньше. Совершенно не играет роли уровень кислотности теплоносителя – это важно для чисто алюминиевых радиаторов, однако в этом случае контактирует с водой сталь. Сталь в свою очередь боится только кислорода – этот недостаток все же не так ярко выражен.

В среднем биметаллические изделия дороже алюминиевых процентов на 20 %, однако их долгий срок службы с легкостью окупает затраты – установка биметаллических радиаторов окупится за те 20 лет гарантии, которую дают некоторые производители. Еще одно важное преимущество батарей из биметалла – небольшой объем теплоносителя. Благодаря этому вы можете легко корректировать температуру воздуха, необходимую для комфортного проживания. Правда, это достоинство в полной мере ощутимо в частных домах с автономным отоплением.

Покрытие радиаторов отопления выполнено очень стойкой к механическим повреждениям порошковой краской. Поверхность совершенно не восприимчива к грязи и пыли и легко очищается обычной влажной тряпкой или любым средством бытовой химии. В продажу биметаллические батареи поступают наборами по 10 секций – секция в среднем рассчитана на обогрев 2 кв.м. Строение секции совмещает функции всем знакомого радиатора и конвектора.

Выбор радиатора – на что смотреть?

Для начала выясните, какие технологии были использованы при изготовлении радиаторов – в одном случае на прочный стальной каркас наносится алюминиевая оболочка нужной формы, в другом – алюминиевая батарея дополняется стальными трубками. Первый вариант стоит дороже, однако его технические характеристики будут лучше, поскольку в этом случае полностью исключен контакт алюминиевой оболочки с теплоносителем – в разрезе такие батареи выглядят, как абсолютно монолитная структура.

Если вы приобрели батареи отопления, произведенные по второй технологии, то позаботьтесь о надежности фиксации стальных вкладок. Из-за воздействия температуры и разной степени расширения материалов вкладки могут сдвинуться в сторону и перегородить нижний коллектор. По этой причине установка биметаллических радиаторов усложняется.

Сегодня все фирмы-производители биметаллических радиаторов обязаны сертифицировать свою продукцию, поэтому появление на рынке совершенно не пригодных для использования батарей, чьи размеры и технические характеристики не соответствуют стандартам, исключено.

Не нужно шарахаться от предложений подешевле – это вполне функциональные радиаторы, просто на их изготовление ушло чуть меньше металла, да и конструкция попроще. Возможно, производитель сэкономил на чистовой отделке. В нижней ценовой категории представлены изделия китайских и малоизвестных отечественных производителей – как правило, их продукция рассчитана на меньшие технические показатели вроде давления, не такой продолжительный срок эксплуатации и выглядит не так привлекательно. Однако и эти варианты лучше чугунных!

В средней ценовой категории находится большинство известных брендов, которые по цене и качеству предоставляют наиболее оптимальные радиаторы. Какие бренды можно с уверенностью посоветовать? Тройка лидеров – отечественная компания RIFAR и два итальянских бренда Global и Sira. Последней принадлежат лавры изобретения биметаллической конструкции радиаторов. Размеры и технические характеристики изделий практически не отличаются от бренда к бренду, тут, скорее, дело вкуса и выбора некоторых функций.

Особенности размеров и конструкций

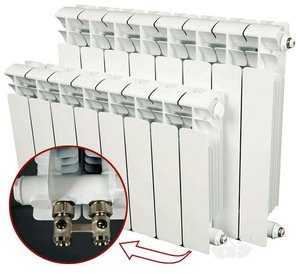

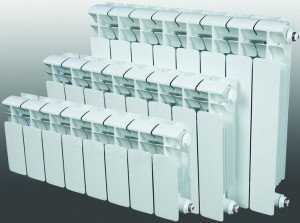

В линейке готовых изделий все производители практически обязательно имеют радиаторы со стандартными межцентровыми расстояниями 350 и 500 мм. Следует понимать, что маркировка радиаторов этими цифрами не отражает реальные характеристики, а обозначает расстояние между центрами нижнего и верхнего коллекторов. Размеры всех секций в действительности выше на 80 мм, например, радиаторы с маркировкой 350 имеют фактическую высоту 430 мм.

Реже встречаются радиаторы с межцентровым расстоянием 200 мм (фактические размеры в высоту 280 мм) – их производят только RIFAR, Sira и еще пара малоизвестных фирм. Самые высокие радиаторы с межосевым расстоянием 800 мм (880 мм) изготавливает Sira. Какие еще модели достойны упоминания? Из особенных радиаторов можно упомянуть RIFAR MONOLIT – это батареи с монолитным стальным сердечником. Технические характеристики таких батарей направлены на то, чтобы изделия могли выдерживать давление до 100 атмосфер.

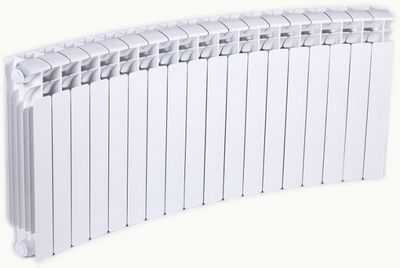

Радиаторы из серии FLEX от этого же производителя отличаются закругленной формой и изготавливаются на заказ в помещения со стенами, построенными по кругу. Что касается дизайна, сегодня производители радуют самыми необычными формами секций – некоторые делают упор на красоту, некоторые – на удачные характеристики, например, комбинируют строение конвектора с функциями радиатора, а остальные пытаются просто сэкономить на количестве металла. Более традиционны изготовители в цветовой гамме – помимо привычных белых радиаторов, на рынке можно найти разве что батареи, покрашенные в бежевые оттенки.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Виды и размеры биметаллических радиаторов отопления, рекомендации по их выбору

Определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик, достаточно сложно. Существуют приборы, устанавливаемые в частных домах, имеющих автономную систему отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, технические характеристики

Если сравнить алюминиевые радиаторы с биметаллическими, то вторые выгодно отличаются от первых по своим техническим характеристикам. Несмотря на все свои положительные качества, алюминиевые приборы имеют ряд серьёзных недостатков, не позволяющих их использование в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключённых к центральной сети отопления.

Устройство биметаллических приборов

По внешнему виду биметаллический радиатор никак не отличается от алюминиевого, ведь оба сделаны из одного и того же металла. Весь «секрет» во внутреннем устройстве батареи.

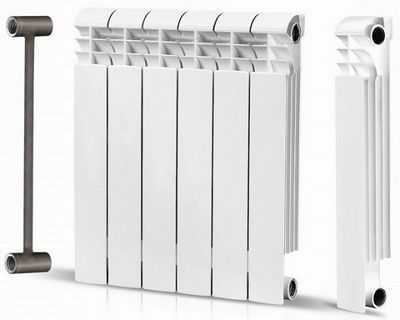

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надёжную защиту алюминия от вредного воздействия всяческих примесей, содержащихся в воде. Именно благодаря встроенным стальным секциям, внешний корпус биметаллического прибора напрямую не контактирует с теплоносителем. Помимо этого, сталь более устойчива к разрушительному воздействию кислот и щелочей, которые в огромных количествах присутствуют в центральных системах отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и пр.).

Использование стальных вставок для прохождения воды обеспечивает также и другие полезные свойства биметаллических приборов отопления:

Долговечность. Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может устанавливать достаточно продолжительный срок службы прибора — до 20 лет.
Прочность. Корпус изделия может выдержать давление до 30–40 атмосфер. Такой радиатор отопления не боится даже самых сильных гидроударов.
Экономичность. Суженые каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на обогрев.

Добавив сюда все положительные качества, перешедшие от алюминиевых аналогов, таких как компактность, высокая теплоотдача и презентабельный внешний вид, можно с определённостью утверждать, что на сегодняшний день биметаллические устройства являются наилучшим вариантом отопления многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического прибора отопления, большое значение имеют размеры изделия.

В целях создания тепловой завесы холодному воздуху, проникающему через стекло, отопительные устройства обычно устанавливаются под окном. Следовательно, прибор должен легко поместиться в нишу под подоконником и обеспечить необходимый уровень теплоотдачи.

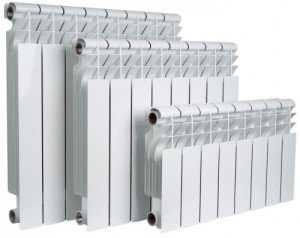

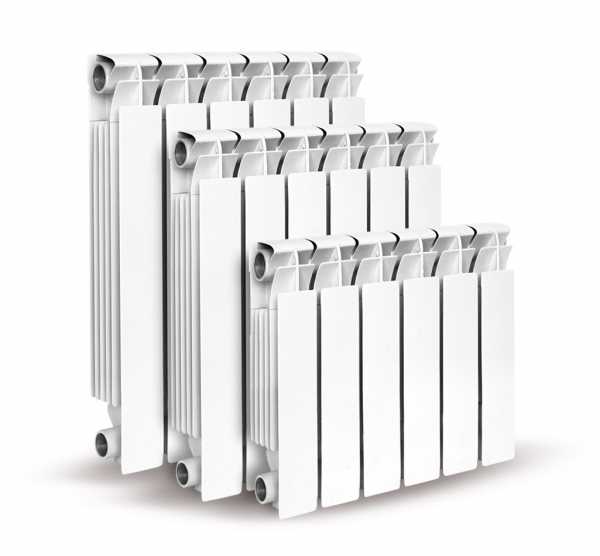

По высоте все биметаллические радиаторы имеют стандартные показатели. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами — это ещё не полная высота прибора, а всего лишь размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется так: межосевое расстояние + 80 мм. Так, к примеру, радиатор с маркировкой 500 займёт около 580 мм, а 350-я модель — примерно 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов отопительных приборов рассчитывается одинаково.

Согласно техническим требованиям, предъявляемым к отоплению жилых домов в средней полосе страны, мощность равная 1 кВт предназначена для обогрева 10 кв. метра площади.

Производителем обычно указывается значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции, можно рассчитать количество требуемых элементов по формуле:

N = S*100/Q, где Q — мощность одной секции, S — площадь помещения и N — искомое количество.

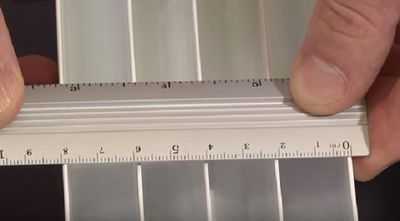

Большинство моделей биметаллических радиаторов имеют стандартную ширину секции — 80 мм, таким образом, мощность обычной секции 500 мм составляет около 180 Вт. В соответствии с этим и определяется общее количество секций. Так, например, для отопления комнаты площадью 20 м2, понадобится 12 секций, ширина такой батареи будет около 1 м.

Особенности конструкции

Как уже было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него расположены стальные вкладки, которые защищают корпус от коррозии.

Такие вкладки могут устанавливаться в различных частях прибора:

Простые модели (псевдо- или полубиметаллические) имеют стальную сердцевину только в вертикальных каналах, поэтому прочность и степень защиты такого прибора всё же недостаточна.
Модели подороже располагают цельным стальным каркасом, который заливается алюминием под давлением. Именно такие отопительные приборы рекомендуется устанавливать в многоквартирных домах.

Типы конструкции

Монолитный. Радиатор состоит из неразборных стальных патрубков. Имеет постоянное количество секций, изменить которое нельзя. Основной характеристикой литого радиатора является повышенная надёжность. Прибор рекомендован к применению в системах, где наблюдаются частые скачки давления.
Разборный. Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединяются между собой металлическими патрубками, имеющими резьбу.

Выбор той или иной конструкции зависит от типа отопительной системы. Так, для автономного отопления лучше приобрести разборную модель, для городской квартиры — литую.

Ёмкость

Наличие стальных вставок внутри прибора способствует уменьшению ёмкости секции. С одной стороны, это неплохо: снижается количество тепловой инертности и самого теплоносителя, что позволяет значительно экономить электроэнергию и обеспечивает комфортное управление. Но с другой стороны — слишком зауженные каналы подачи воды быстро засоряются всяческим мусором, неизбежно присутствующим в современных сетях центрального отопления.

Ёмкость секции определяется расстоянием между вертикальными каналами.

Для устройства с расстоянием 500 м — ёмкость 0,2-0,3 л;

для батареи 350 мм — 0,15-0,2 л;

для 200 мм — 0,1-0,16 л.

Как вы уже заметили, вместимость биметаллических радиаторов действительно небольшая. К примеру, популярный прибор фирмы RIFAR, шириной 80мм и высотой — 350 мм вмещает в себя всего 1,6л. Несмотря на это, радиатор способен обогреть помещение площадью до 14 кв. м. Правда, вес устройства достигает 14 кг, так как биметаллический радиатор в 1,5-2 раза тяжелее алюминиевых.

радиатор отопления биметалл, фото и срок службы, плюсы и минусы, из чего сделаны

Современными, надежными и стильными на сегодняшний день являются биметаллические батареи Зимой отопительная система подвергается большим испытаниям. К сожалению, многие из них попросту не выдерживают. Некоторые не выдерживают давления, другие подвергаются коррозии, а третьи просто не греют и так далее. Поэтому, чтобы не остаться в морозы без уютного тепла, лучше всего позаботиться об этом заранее, а именно, приобрести и установить надежные батареи еще до отопительного сезона. Сегодня рынок переполнен самыми разными устройствами для обогрева помещения. Однако большой популярностью пользуются биметаллические радиаторы, невзирая даже на то, что они стоят дороже всех остальных.

Биметалл представляет собой сплав, состоящий из двух разных металлов. В данном случае – это алюминий и сталь. Их взаимосвязь дает отличные результаты, хотя каждый из металлов обладает совершенно различающими их свойствами. Например, сталь сможет выдержать очень высокий уровень давления, а алюминий, в свою очередь, обладает отличной теплопроводностью.

Особенностью такого радиатора является, то его сердечник состоит только из стали, а все прочие детали, непосредственно, из алюминия. Такое молекулярное соединение металлов и образует очень прочный монолитный сплав.

Биметаллическая батарея состоит из внутренней стальной части, по которой способен перемещаться теплоноситель и алюминиевых пластин (внешней части). Каркас из алюминия ни в коем разе не контактирует с водой, а служит для улучшения теплоотдачи. В разрезе радиатор из биметалла имеет очень простую схему, состоящую из нескольких элементов.

Ознакомиться со строением биметаллического радиатора можно самостоятельно, используя интернет

Строение данного радиатора:

Внешний алюминиевый слой;
Стальные коллекторы;
Теплопроводные каналы из стали.

Такая биметаллическая батарея может быть цельной или же секционной. Каждая секция оснащена с обеих сторон резьбой, которая дают возможность делать батарею разного размера и мощности, что позволяет их устанавливать в помещениях разного размера. Биметаллическими радиаторами можно отапливать не только квартиры или загородные дома, но так же офисы и складские помещения разных размеров.

Биметаллические радиаторы хотя и сделаны из прочного материала, все же они очень легкие, поэтому их можно устанавливать на стены даже из гипсокартона. Поверхность этих радиаторов покрыта специальным защитным слоем, который предохраняет их от отрицательного воздействия механического или химического характера.

Данный вид батарей можно подобрать под любое помещение разной площади, так как они могут быть разной ширины и высоты. Мощность таких батарей зависит от количества секций. Чем больше секций, тем показатель мощности будет выше.

По сравнению с другими приборами отопления, например, чугунными или алюминиевыми, биметаллические батареи имеют существенные плюсы, которые ставят и на первое место по своим положительным качествам. А вот минусы у этих батарей совсем незначительные, самый основной из них – это их высокая цена.

Преимущества биметаллических батарей:

Высокая прочность;
Длительный срок службы;
Хорошая теплоотдача;
Небольшой вес;
Невосприимчивость к коррозии;
Можно регулировать мощность;
Привлекательный внешний вид.

Такие прочные и надежные приборы способно вписаться в любой интерьер комнаты, сделав ее более теплой, уютной и привлекательной. Такие батареи можно устанавливать даже в детских, так как они не имеют выступающих и острых углов. Они легкие, стильные и способны обогреть любую площадь, не зависимо от ее размеров. А вот на недостатки можно вовсе не обращать внимания, так как их достоинства говорят о прекрасном качестве данного прибора.

Несмотря на то, что батареи из биметалла отличаются простотой устройства, все же они имеют ряд конструктивных разнообразий. Чтобы подобрать подходящую модель для своей основной отопительной системы, нужно разобраться для начала с их конструктивными параметрами.

Различают два вида биметаллических радиаторов: монолитные и секционные. Первый тип отличается наличием секций. Стыки секций прекрасно герметизируют специальные прокладки, которые служат надежной защитой от протекания. Монолитные же модели отличаются своей цельностью и устойчивостью к перепадам давления в системе.

У биметаллических батарей очень простой монтаж и поэтому они подходят к любой схеме отопления. Так же они могут быть разного цвета и иметь форму, не только прямую, но и дуги. Выбирая для себя подходящую модель, нужно непременно учитывать некоторые характеристики прибора.

При выборе биометаллических батарей следует учитывать их конструкцию, внешний вид и технические характеристики

Критерии выбора, на которые стоит обращать внимание:

Конструкция;
Рабочее давление;
Расстояние между секциями;
Внешний вид;
Технические характеристики;
Цена.

Все параметры, а так же и характеристика прибора должна быть описана в его паспорте. Такой паспорт должен выдаваться для каждого приобретаемого устройства. Делая выбор, не забудьте учесть скачки давления в центральной системе, если они присутствуют, тогда лучше выбрать монолитные биметаллические радиаторы. Они более надежны и способны выдержать любые перепады давления. Во всех других случаях подойдут просто секционные радиаторы.

Би метал батареи на сегодняшний день, являются самыми востребованными. Их положительные качества, а так же и привлекательный стильный вид отличают от других отопительных приборов. Существует много производителей, которые занимаются выпуском этих надежных и практичных радиаторов.

Отличаются своим отличным качеством приборы итальянских фирм, а так же германские и отечественные батареи. Италия является родоначальником биметаллических устройств. За долгое время существования она заслужила отличные отзывы и характеристики. Их бренд отличается своей высокой теплоотдачей технологичностью, а так же элегантностью и качеством.

Отечественные производители так же стараются не отставать от ведущих фирм, и выпускают уже прочные и отличные приборы, которые отличаются по себестоимости от иностранных. Они более дешевые и доступные многим покупателям.

Ведущие бренды биметаллических батарей:

Rifar;
Sira;
Global;
Fondital
Royal Thermo.

Стоит отдавать предпочтение известным фирмам, которые имеют сертификат качества, а вот выбирать более дешевые экземпляры просто не надо. Потому, что желая сэкономить, вы подвергнете себя нежелательным проблемам, а именно частые ремонты обойдутся дороже, чем приобретенное оборудование. Поэтому, выбирайте только проверенные фирмы, которые имеют отличные отзывы покупателей.

Биметаллические радиаторы – это очень надежное, стильное и практичное оборудование. Они изготовлены из очень прочного металла, который объединил в себе все лучшие качества стали и алюминия. Такие батареи идеально впишутся в любой интерьер комнаты.

Добавить комментарий

teploclass.ru

Биметаллические радиаторы отопления - технические характеристики: видео

В наше время на рынке имеется большой ассортимент радиаторов отопления. В частности представлены стальные, чугунные и алюминиевые изделия разных брендов. Но отдельной группой стоят батареи из биметалла – наверняка вы не раз слышали эту классификацию.

В этой статье мы рассмотрим самые важные технические характеристики биметаллических радиаторов отопления, а также изучим всю самую полезную информацию по ним. Такие данные помогут принять решение – покупать или не покупать.

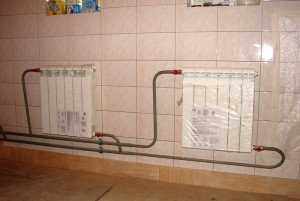

Фото биметаллического отопителя

Давайте начнем с сути конструкции.

Почему радиаторы называются биметаллическими

Ничего сложного для понимания тут на самом деле нет – такое название обозначает, что для изготовления батареи применены два разных металла.

Обычно используют алюминий и сталь, но встречаются и более дорогие варианты – радиаторы отопления из меди и алюминия. Рассмотрим классическое и всем доступное решение – алюминиево-стальные секции.

Если очень кратко, то, по сути, такие отопители представляют собой стальные трубы, которые «обшиты» панелями из алюминия. На самом деле, конечно, все гораздо сложнее – металлы как бы спаяны между собой. Это видно если посмотреть на секцию сбоку, как бы в разрезе.

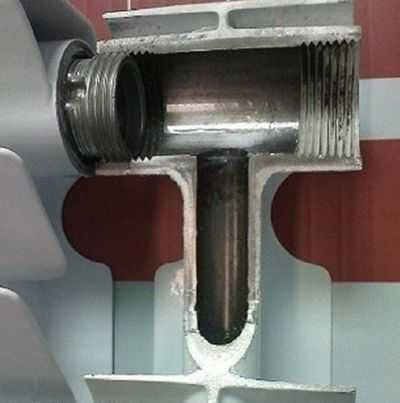

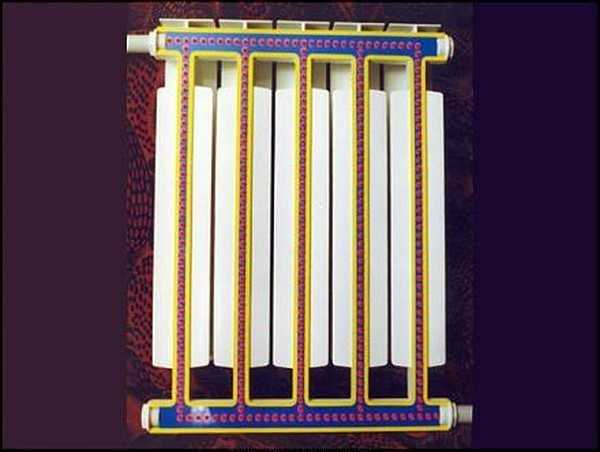

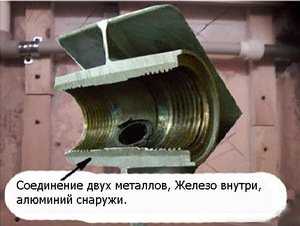

Батарея в разрезе

Особенности рассмотрены в таблице ниже.

Преимущества:

Недостатки:

Изделия обладают повышенной устойчивостью к процессам окисления за счет того, что с водой контактирует только сталь, и нет никакого соприкосновения с кислородом.
Батареи такого типа способны выдерживать давление до 40 атмосфер – аналогов с такими параметрами на рынке нет (все остальные изделия имеют максимум 16 атм.). Благодаря этому радиаторы отлично подходят для эксплуатации в зданиях с централизованной системой отопления.
Поскольку радиатор наборной (он состоит из секций), то есть возможность подстроиться под любую площадь помещения. При необходимости можно добавить или убрать любое количество секций. Одна секция обогревает примерно 2 кв. метра.

Цена радиаторов из биметалла достаточно высокая. Впрочем, это и понятно – платить есть за что. Средний срок гарантии на брендовые батареи составляет 15-20 лет.
Изделия актуально применять только в двух случаях – если теплоносителем является загрязненная вода, либо же для систем с большим давлением. Для частных домов такие приборы нецелесообразно приобретать.
Имеется определенный процент потери теплопередачи за счет такого нестандартного «дуэта», как сталь и алюминий – по сравнению с просто алюминием. Однако такова плата за способность выдерживать значительные нагрузки и долгий срок службы. Впрочем, данный процент потерь не так уж и заметен для большинства ситуаций.

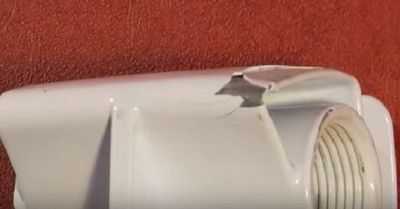

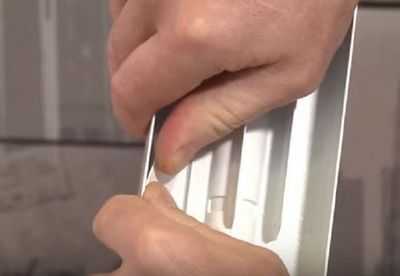

Что еще стоит отметить, так это отличную стойкость поверхности к механическим воздействиям. Как правило, такие радиаторы покрыты прочным слоем порошковой краски, которую поцарапать довольно сложно.

Что еще хочется отметить, так это экономичность изделий. Инструкция изготовления батарей такова, что каналы, по которым проходит теплоноситель, являются довольно узкими в диаметре. Трубки прохода воды минимум в два раза уже, чем у всех остальных изделий. Это позволяет экономить ресурсы на нагрев жидкости.

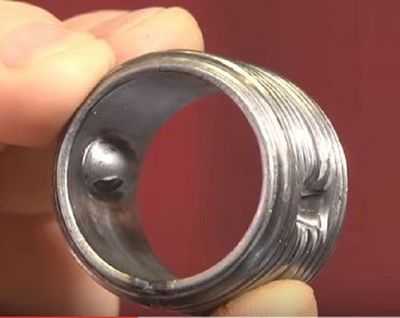

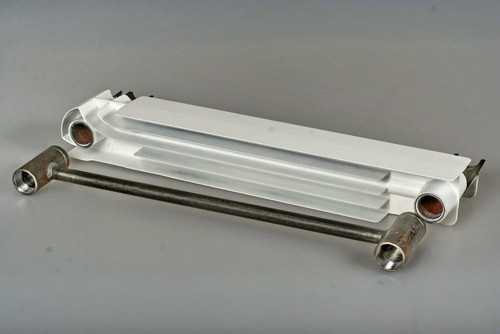

Так выглядит трубка, по которой проходит вода

Обратите внимание на то очень нежелательно часто сливать воду из системы с такими радиаторами.Это чревато проникновением кислорода в структуру стали, что постепенно приводит к появлению коррозии.

В принципе на этом остановимся и перейдем к более полезной части статьи.

На какие технические характеристики обращать внимание при выборе радиаторов

Прежде всего, хочется отметить одну важную особенность – никакой сварки, паяльников и прочего специнструмента не понадобится. Потому что секции легко собираются своими руками, так как все, что нужно делать – это вставлять в нужные места прокладки, обрабатывать их силиконом и закручивать соединения специальным ключом.

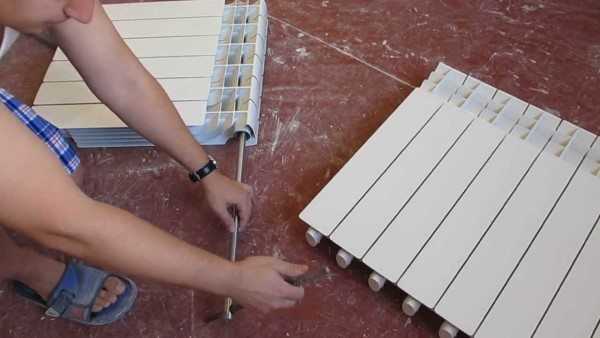

Закрутка секций ключом

Поэтому при выборе радиаторных изделий отопления – о том, что каждый бренд собирается по-разному – переживать не стоит. Все стандартизировано.

А вот характеристики, конечно, могут отличаться – разберемся в таких моментах.

Теплоотдача и максимальная рабочая температура

Теплопроводность прописывается в ваттах и для стандартных ситуаций оптимальный показатель данного свойства – это 170 – 200 Вт. Если по простому, то данный параметр сообщает пользователю о том, сколько тепла сможет отдавать радиатор во время прохождения по нему горячего теплоносителя.

Что же касается температуры, то тут все более-менее однотипно – большинство изделий спокойно выдерживают воду, нагретую до 90 градусов. Выше – это уже почти кипяток и испарения соответственно, более горячей воды в системах не бывает в принципе.

А вот другие типы теплоносителей могут иметь и более высокую температуру – поэтому если у вас не вода в системе, то лучше поискать изделие с параметрами до 130 градусов.

Теплопроводность теплопроводностью, но есть еще пара факторов, которые прямо влияют на «поставку» теплого воздуха в комнату. В первую очередь это размеры биметаллических радиаторов отопления и, конечно, количество секций.

Разберемся с размерами и заодно с давлением.

Межосевое расстояние и рабочее давление

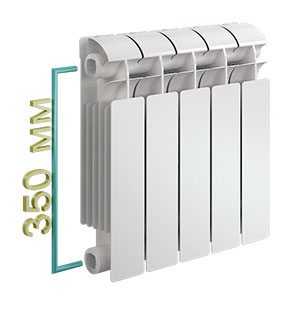

Пример межосевого расстояния

Под таким расстоянием чаще всего подразумевается размер пространства между верхней и нижней осью батареи. Цифры тут могут разные: от 200 до 800 мм. Понятное дело, что чем больше цифра, тем больше высота радиатора и соответственно уровень его эффективности, теплопередачи.

Обратите внимание на то, что высота высотой, но нужно и определенные правила монтажа соблюдать.Так, например, необходимо выдерживать отступ от пола и нижним краем окна – это расстояние должно быть около 5-10 сантиметров.

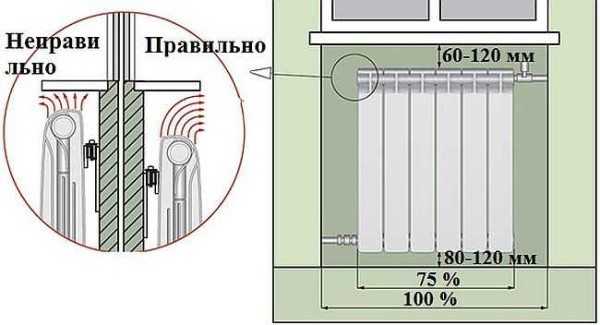

Схема размещения отопителя

Ну а что касается давления, то обычно на таких батареях не бывает показателя меньше, чем 32 атмосферы. Этого параметра в большинстве случаев вполне достаточно, так как стандартное давление в автономных системах частных домов – около 2-3 атмосфер, а в централизованных – 7-12.

Вывод

Мы с вами рассмотрели, что представляют собой биметаллические радиаторы, и на какие характеристики важно обращать внимание при покупке таких батарей. Надеемся, что вы воспользуетесь предоставленной информацией сполна и на практике – то есть сможете подобрать оптимальный вариант для своего дома. Если же хотите знать больше по этому вопросу, то просмотрите еще и видео в конце данной статьи.

gidroguru.com

Биметаллические батареи какие лучше - разбираемся в нюансах

Биметаллические радиаторы, которые, как понятно уже из названия, изготавливаются из композиции двух металлов, начали производиться больше пятидесяти лет назад в европейских странах. Они быстро завоевали широкую популярность, благодаря своей надежности и эффективности эксплуатации при установке в любую систему отопления.

Биметаллические батареи какие лучше

Биметаллические батареи какие лучше выбрать, и на что следует обратить особое внимание? Этот вопрос всегда возникает у всех тех, кто решил заменить старые отопительные приборы на более современные варианты, отличающиеся и высокими эксплуатационными характеристиками, и респектабельным внешним видом.

Сегодня производство биметаллических радиаторов налажено и в России. Отечественные изделия — достаточно популярны, и вполне оправдали себя при установке в центральные системы отопления.

Конструкция биметаллических радиаторов

Общие принципы конструкции

Этот тип батарей отопления состоит из двух основных частей, изготовленных из разных металлов.

Внутренние каналы выполнены из нержавеющей стали, внешний теплообменный корпус — из алюминия

Внутренняя их часть производится из нержавеющей стали или, реже, меди, так как эти металлы – отличаются высокой стойкостью к воздействию агрессивной среды нагретого теплоносителя. Трубы из этих материалов располагаются вертикально и горизонтально, и именно по ним происходит циркуляция теплоносителя.

Наружная часть радиаторов – это, по сути, кожух, оснащенный ребрами, который изготавливается из алюминия. Этот металл имеет отличную теплопроводность и быстро прогревается, отдавая тепло в помещения, поэтому он и был выбран для внешней части конструкции.

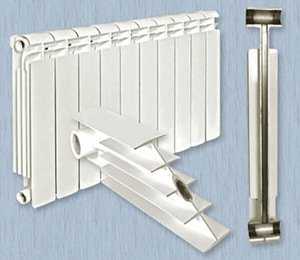

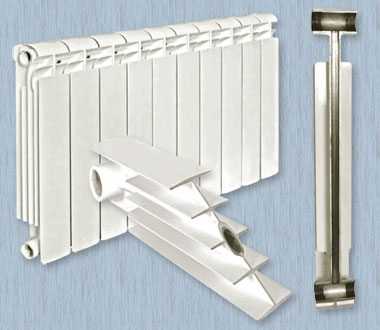

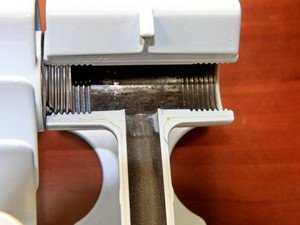

Биметаллический радиатор в разрезе

Внутренние и внешние части каждой секции радиатора соединяются между собой литьем, производимым под давлением, или точечной сваркой. Секции собираются в батарею с помощью стальных ниппелей и термостойких каучуковых прокладок, рассчитанных на температуру, доходящую до 200 градусов. Однако, кроме таких батарей существуют и монолитные радиаторы из тех же материалов.

Опрессовочное паспортное давление биметаллических батарей у разных производителей может различаться – этот показатель зависит от материала изготовления внутренних трубопроводов и размерных параметров. Если при опрессовке тех или иных моделей создавалось проверочное давление в 35 атмосфер, то они будут способны выдержать гидроудары, перепады давления во время которых достигает 25÷30. Это позволяет использовать такие радиаторы в центральных системах отопления, которые порой не отличаются стабильностью напора теплоносителя.

Благодаря высокой теплопроводности, биметаллические приборы оказались даже более эффективными, чем всем знакомые чугунные батареи.

На внешний вид биметаллические радиаторы практически не отличаются от алюминиевых моделей. Впрочем, их можно различить по весу, так как из-за стального трубного «сердечника», биметаллические батареи тяжелее алюминиевых, примерно на 50%. Чтобы точно не ошибиться при выборе, стоит обязательно изучить сертификат соответствия и другую сопроводительную техническую документацию, который обязательно должны быть приложены к партиям изделий, и находится у продавца специализированного магазина.

Биметаллические и полубиметаллические радиаторы

Кроме биметаллических, производятся еще полубиметаллические радиаторы. Необходимо знать, чем они отличаются друг от друга, и какие из них лучше.

Биметаллические приборы

В настоящих биметаллических радиаторах из алюминия изготавливается только внешний кожух прибора.

Процесс производства их состоит в том, что готовые полностью стальные сердечники, уложенные в специальные формы, под давлением заливаются алюминием, который хорошо проводит тепло, но нестоек к агрессивным средам и высоким температурам теплоносителя. В биметаллических вариантах алюминий никак не соприкасается с жидкой средой и служит только, в качестве теплообменника. Конструкция, выполненная по такому принципу, идеально подойдет для установки и в центральную, и в автономную систему отопления.

В некоторых моделях сердечник изготавливается из меди, а не из нержавейки – такие батареи обычно используются для установки только в автономную систему отопления, там, где в качестве теплоносителя используются особые антифризы. Стальные трубы, даже нержавеющие, с некоторыми подобными антифризами «ведут себя» не столь адекватно.

Вода – не единственно возможный тип теплоносителя

Для запыления контуров автономной системы отопления, кроме воды, используются и другие жидкости – это может быть обусловлено особенностями эксплуатации системы или требованиями со стороны котельного оборудования. Подробнее о теплоносителях для систем отопления – в специальной публикации нашего портала.

Полубиметаллические батареи

Для полубиметаллических радиаторов внутренние каналы изготавливаются из разных металлов. Так, вертикальные трубы могут быть нержавеющими стальными, а горизонтальные – алюминиевыми, как в обычных алюминиевых радиаторах. Бывает и обратный вариант. Одним словом, на полноценные биметалические они никак «не тянут».

Будьте осторожны — вместо полноценных биметаллических есть шанс приобрести менее качественные и надежные полубиметаллические радиаторы

Подобная разновидность батарей не подойдет для центрального отопления, так как теплоноситель там часто не отличается высоким качеством и моде содержать достаточно большую концентрацию щелочи. Контактируя с алюминием, такой состав может вызвать коррозийные процессы, которые в том числе «захватят» и стальные элементы, установленных в комбинации с алюминием. Кроме этого, отличающееся тепловое расширение этих металлов может даже привести к смещению элементов при воздействии на них экстремально высоких температур, что чревато возникновением протечек и даже более серьезных аварий.

Подобные радиаторы нередко путают с биметаллическими – внешне они вообще неотличимы. Не особо разбираясь в тонкостях, часто им отдают предпочтение из-за более доступной стоимости. Однако, как видно из описания, они весьма значительно отличаются по своей надежности.

В крайнем случае, полубиметаллическую разновидность радиатора можно установить в автономную систему. Но все же если решено сделать отопление дома или квартиры максимально надежным, то от полубиметаллических радиаторов лучше отказаться, и остановить свой выбор на настоящих биметаллических образцах. Обязательно учитывайте это при покупке.

Монолитные или секционные биметаллические радиаторы

Как уже отмечалось, производятся разборные биметаллические радиаторы, которые состоят из секций, скрепленных между собой с помощью ниппелей, и монолитные неразборные.

В секционном варианте каждая из секций внутри горизонтальных отрезков труб с двух сторон имеет разнонаправленную резьбу, предназначенную для вкручивания соединительных ниппелей с уплотняющими прокладками.

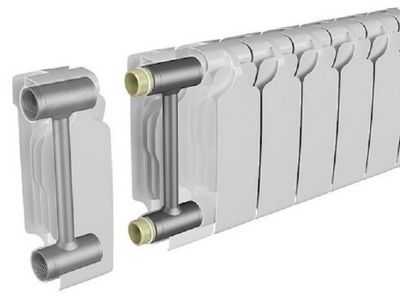

Биметаллическая батарея секционного, разборного типа

Такая конструкция и является главным существенным недостатком секционных батарей, так как эти стыки могут повреждаться от, например, некачественного теплоносителя, что значительно сокращает срок их эксплуатации до очередного профилактического вмешательства. Кроме этого, на соединениях элементов чаще всего происходят протекания, под воздействием высоких температур и высокого давления в системе.

Чтобы избежать этих неприятных моментов, была продумана другая технология производства биметаллических радиаторов. Она заключается в том, что вначале изготавливается цельный сварной медный или же стальной коллектор, который укладывается в специальную форму и под давлением заливается алюминием. Эти биметаллические батареи и называются монолитными.

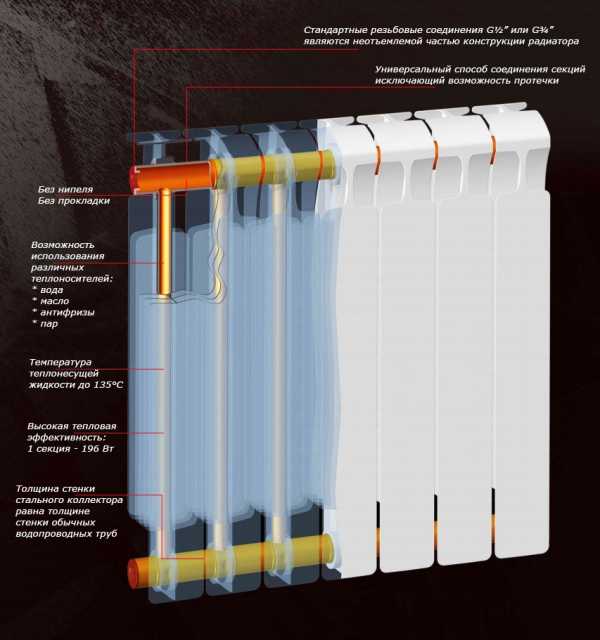

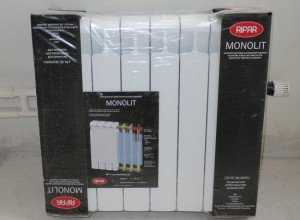

А этот биметаллический радиатор — монолитной сборки

И тот и другой тип обладает своими достоинствами и «уязвимыми местами».

Про недостаток разборной схемы уже говорилось. А главным преимуществом подобных батарей является то, что при повреждении одной из секций не придется менять весь радиатор полностью, так как вполне достаточно произвести переборку — заменить или попросту удалить только лишь вышедший из строя элемент.

В случае любой протечки в монолитном радиаторе его остается только лишь заменить полностью – ремонтопригодность у них практически отсутствует.

Выборочные сравнительные характеристики радиаторов обоих типов приведены в таблице:

Эксплуатационные параметры Секционные биметаллические радиаторы Монолитные биметаллические радиаторы

Срок службы, лет	25÷30	до 50
Рабочее давление, бар	20÷25	до 100
Тепловая мощность, в расчете на секцию, Ватт	100÷200	100÷200

Часто решающим критерием становится вопрос стоимости. Дело в том, что монолитный тип радиаторов имеет более высокую цену, чем секционный, и эта разница может составлять до 20%.

При использовании монолитных биметаллических батарей не представится возможности варьировать суммарную тепловую мощность — уменьшить или нарастить количество секций. Поэтому перед их приобретением необходимо тщательно просчитать, какая мощность нужна для обогрева конкретного помещения. Подобрать нужный вариант не составит труда, так как монолитные биметаллические радиаторы производятся в разных размерах, как по длине, так и по высоте.

При выборе между секционными и монолитными батареями следует учитывать и особенности отопительной системы. Например, если их планируется установить в квартире высотного дома, то лучше выбрать монолитный тип приборов, так как давление в системе отопления многоэтажек часто бывает достаточно высокое, не исключены гидроудары. и соединительные узлы секционных батарей могут его не выдержать и дать протекания.

Критерии выбора биметаллических радиаторов

При выборе конкретной модели, кроме уже упомянутых выше характеристик, следует и другие моменты, которые напрямую будут влиять на качество работы приборов теплообмена и длительность их эксплуатации.

Конструкция радиатора должна стойко выдерживать гидроудары и высокое давление. Особенно это важно учесть при установке их в центральную систему отопления. Обязательно обращайте внимание на показатель испытательного опрессовочного давления.
Материал батареи должен быть инертен к агрессивной среде некачественного теплоносителя с повышенным уровнем щелочи или кислотности. Этот фактор тоже в основном касается батарей, устанавливаемых в многоэтажных домах.
Материал изготовления должен также противостоять возникновению электрохимической коррозии.

Печальный результат механического воздействия на некачественный радиатор

Радиаторы должны быть стойкими к механическому воздействию, то есть их внешний корпус должен иметь достаточную прочность. Чтобы проверить качество используемого алюминия (алюминиевого сплава), нужно попытаться согнуть ребро пальцами. В некачественном изделии ребра легко гнутся, а иногда могут даже дать трещину или сломаться.

Даже в самом тонком месте теплообменные ребра не должны изгибаться и, тем более, ломаться

Внутренние рубчатые каналы должна быть изготовлен из одного металла, и лучше, если это будет качественная нержавеющая сталь.
Толщина стенок внутренней трубы должна быть не менее 3÷3,5 мм.
Немаловажным элементом в секционной конструкции батареи являются прокладки, так как от их качества и эластичности будет зависеть надежность соединений, поэтому чаще всего их делают из резины или силикона. Проверить качество уплотнительного кольца можно, согнув несколько раз его пальцами. Если прокладка жесткая и неэластичная, то надолго ее явно не хватит.

Особое внимание качеству ниппелей — они должны быть изготовлены из прочной стали

В секционном радиаторе должны быть установлены высококачественные стальные ниппели, в которых не сорвутся внутренние «усики» при скручивании секций и не «сожраться» резьба. О том, что ниппель некачественный, можно узнать по мягкости металла изготовления.

Некачественные ниппели и уплотнения способны принести массу неприятностей

Если этот элемент будет некачественным, то при раскручивании или скручивании батареи, зацепы для ключа точно сорвутся, и тогда ниппель придется распиливать шлифмашинкой, а затем извлекать его части из отверстий секций.

Ширина фронтальной части ребра радиатора не должна быть менее 70 мм, так как если этот параметр будет меньшим, теплоотдача от прибора существенно снижается. Лучше всего, если размер секции в сечении будет 80×80 мм — такие параметры гарантированно дают высокую теплоотдачу.

Оптимальные глубина и ширина секций — около 80 мм

Некоторые производители применяют маркетинговый ход – снижают цену на свои изделия за счет уменьшения размера секций, что значительно снижает общую тепловую мощность прибора. Поэтому при выборе радиатора желательно иметь в кармане рулетку или линейку – чтобы была возможность проконтролировать оптимальность размеров.

У качественной батареи толщина выступающих ребер должна составлять не менее 1 мм.

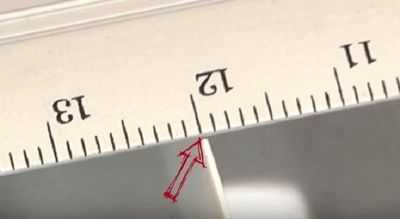

У хорошего радиатора ребра имеют толщину порядка 1 мм

Если толщина ребер меньше 1 мм, то это, скорее всего, указывает на недостаточное качество изделия, так как в нем снижена прочность кожуха радиатора, а также не столь высока теплоотдача – за счет низкой теплоемкости слишком тонких теплообменных пластин.

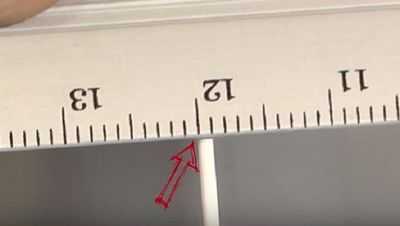

А вот на этой модели толщина ребер явно занижена — стоит задуматься…

Нужно знать также и то, что если производитель экономит на качественных ниппелях и прокладках — это говорит о том, что все изделие, с вероятностью, близкой к 100%, не отличается высоким качеством, и от него лучше сразу отказаться.
Не стоит покупать и приборы, на которые производитель дает гарантийный срок всего 1÷2 года, при том, что срок эксплуатации биметаллических секционных батарей составляет 25-30 лет, а монолитных – даже около 50-ти. Такая маленькая гарантия говорит о том, что производитель сам не уверен в своих изделиях.

Достоинства и недостатки биметаллических радиаторов

Далее, неплохо было бы выделить основные «плюсы» и «минусы» этих достаточно популярных сегодня приборов.

Положительными их качествами можно назвать следующее:

Биметаллические радиаторы отлично вписываются в современные интерьеры как жилых, так и офисных помещений.

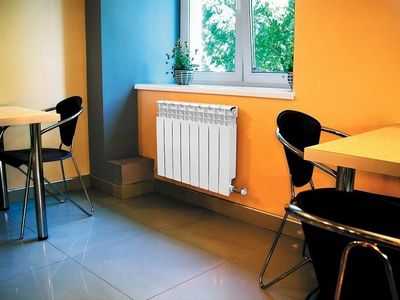

Биметаллические радиаторы очень удачно выписываются в современный интерьер жилых помещений

Эта разновидность радиаторов нередко выпускается с различным цветовым оформлением. Если не найден нужный цвет, то допускается самостоятельное окрашивание. Для этого процесса применяются специальные термостойкие составы красок, способные выдерживать температуру до 150 градусов.
Гладкие поверхности и скругленные углы делают эти радиаторы достаточно безопасными с точки зрения возможности получения травмы, и оттого пригодными для установки в детских комнатах.
Достоинством является достаточно длительный гарантированный срок эксплуатации, при условии выбора качественных радиаторов и правильной их эксплуатации.
Биметаллические радиаторы могут быть установлены в любую систему отопления, даже с некачественным теплоносителем.
Эта разновидность приборов, в отличие от других современных радиаторов, способна выдерживать высокое внутрисистемное давление и температуру до 130 градусов.
Одним из ключевых преимуществ подобных батарей является очень высокая теплоотдача.
Такие приборы, как правило, оснащаются термостатом, что позволяет устанавливать нужную температуру их нагрева. Ее корректировка происходит практически сразу, за счет небольшого по размеру сечения каналов.
Количество секций радиатора для каждой конкретной комнаты можно легко рассчитать самостоятельно, использовав, математическую формулу, которая будет приведена ниже. Правильный расчет поможет избежать лишних затрат при покупке радиаторов, их монтаже и дальнейшей эксплуатации.

Есть у этих приборов и свои недостатки, о которых следует знать, так как они тоже могут повлиять на осознанный выбор радиаторов.

Как говорилось выше, биметаллические батареи могут быть установлены в любую, в том числе и в центральную систему отопления. Но нужно учитывать, что некачественный теплоноситель способен все же значительно снизить срок их эксплуатации. Тем не менее, все свои преимущества они показывают именно при высокотемпературном режиме эксплуатации.
Важным недостатком этих комбинированных приборов являются разные коэффициенты расширения стали и алюминия. Поэтому, после длительного их использования в отопительном контуре иногда возникают шумы – скрипы, возможно постепенное снижение прочности конструкции и даже тепловой мощности – нарушается прямая теплопередача между двумя металлами.
При установке радиаторов в центральную систему отопления, может произойти быстрое засорение теплопроводных труб, так как они имеют небольшой диаметр. Желательно предусмотреть, во избежание этого, установку фильтра грубой очистки.
Высокая стоимость биметаллических приборов тоже может быть отнесена к отрицательным сторонам при их приобретении, так как она превышает цены на батареи из алюминия, стали и чугуна. Однако, учитывая качество и долговечность подобных изделий, такие затраты вполне оправданы.

Расчет количества секций биметаллических радиаторов

Приблизительно рассчитать необходимое количество секций для отопления конкретной площади — достаточно просто. Для этого применяется несложная формула. Для производства подобного расчета потребуются такие параметры, как мощность одной секции (указана в паспорте изделия или в прайс-листе магазина) и площадь помещения.

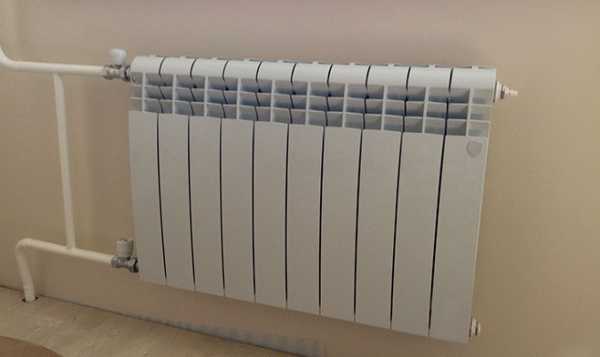

Количество секций биметаллической батареи должно соответствовать особенностям отапливаемого помещения

Принято считать, что для эффективного обогрева одного квадратного метра площади требуется 100 Вт тепловой энергии.

Площадь стандартной комнаты вычисляется путем умножения ширины помещения на его длину.

Сложные случаи расчета площадей помещений

Нестандартная конфигурация комнат иногда ставит в тупик хозяев, несколько подзабывших школьный курс геометрии. Как определить площадь комнаты – читайте в специальной публикации нашего портала. В ней же размещены удобные калькуляторы, позволяющие облегчить процесс расчета.

Итак, чтобы примерно определить количество секций, берут следующую формулу:

N = S × 100 / P

N – количество секций радиатора;

S – площадь помещения, м²;

P – удельная тепловая мощность одной секции.

Например, площадь комнаты 17 кв. м, а удельная мощность оной секции биметаллического радиатора — 160 Ватт. Подставив эти параметры в формулу, получаем следующий результат:

N = 17 × 100 / 160= 10,625

Результат всегда округляется до целого значения в большую сторону. Итого – 11 секций, собранный в батарею.

Надо сказать, что эта формула не отличается точностью, так как не учитывает целого ряда важных критериев, способных повлиять на потребность помещения в тепловой энергии. Например, комната может быть обычной, с одной внешней стеной, или угловой. Безусловно, для второй потребуется больше тепла, так как площадь для теплопотерь через стены – значительнее. Поэтому существуют поправочные коэффициенты.

Для угловой комнаты принято принимать коэффициент 1,2. В нашем примере результат уже получится 12,75, то есть 13 секций – разница весьма существенна.

На требуемое количество тепловой энергии влияют особенности климата региона проживания, положение внешних стен относительно сторон света, роза зимних ветров, высота потолков, типы помещений, расположенных сверху или снизу, степень общей утепленности дома, количество, тип и размер окон и входных дверей и другие факторы. Даже схема врезки радиаторов и специфика мест их установки могут повлиять на конечный результат.

Если у читателя есть желание произвести более точный расчет, рекомендуем ему воспользоваться встроенным калькулятором, который учитывает большинство факторов, влияющих на требуемую тепловую мощность для конкретного помещения.

Если требуется рассчитать не количество секций, а общую тепловую мощность, например, при выборе неразборного биметаллического радиатора, то просто не указывается удельная мощность секции, а результат будет получен в киловаттах.

Калькулятор расчета необходимого количества секций биметаллического радиатора

Расчет проводится для каждого помещения отдельно.Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках Укажите площадь помещения, м² 100 Вт на кв. м Количество внешних стен нетоднадветри Внешние стены смотрят на: Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад Положение внешней стены относительно зимней "розы ветров" наветренная сторонаподветренная сторонапараллельная направлению ветра Уровень отрицательных температур воздуха в регионе в самую холодную неделю года - 35 °С и нижеот - 30 °С до - 34 °Сот - 25 °С до - 29 °Сот - 20 °С до - 24 °Сот - 15 °С до - 19 °Сот - 10 °С до - 14 °Сне холоднее - 10 °С Какова степень утепленности внешних стен? Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление Высота потолка в помещении до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м Что расположено снизу? Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение Что расположено сверху? Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение Тип установленных окон Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением Количество окон в помещении Высота окна, м Ширина окна, м Двери, выходящие на улицу или на балкон: нет одна две Предполагаемая схема врезки радиаторов отопления Предполагаемые особенности расположения радиаторов Радиатор на стене установлен открытоРадиатор сверху прикрыт подоконником или полкойРадиатор сверху прикрыт стеновой нишейРадиатор с лицевой части прикрыт декоративным экраномРадиатор полность прикрыт декоративным кожухом Укажите мощность одной секции выбранного радиатора (при расчете для неразборной модели - оставьте поле незаполненным)

Каким производителям можно доверять?

На российском рынке представлены биметаллические радиаторы и зарубежных и отечественных производителей. В данной сравнительной таблице приведены качественные, проверенные эксплуатацией модели, с различными характеристиками. Поэтому для того, кто собирается покупать подобные приборы, есть возможность предварительно изучить основные параметры, чтобы, отправляясь в магазин, уже иметь определенное представление.

Надеемся, что полученная читателем информация о биметаллических радиаторах поможет выбрать оптимальный вариант. Богатый ассортимент специализированных магазинов должен позволить подобрать именно ту модель, которая станет полностью соответствовать всем предъявляемым к ней требованиям.
