Русская печь с плитой и лежанкой своими руками. Схема русской печи с плитой и лежанкой

особенности, порядовка, кладка своими руками

Русская печь с лежанкой.

Еще с незапамятных времен печь на Руси служила в основном для приготовления еды, а все остальные ее функции появились гораздо позже служили скорее, как вспомогательные. Даже обогрев жилища уходил на второй план по сравнению с тем количеством еды, которую надо было приготовить для большого семейства.

По правде говоря, первая русская печь представляла собой большую топку и дымоотводящую трубу, больше ничего. Поскольку топка должна была быть вместительной, то и саму печь клали внушительных размеров: до 3 метров в длину до 2 в ширину.

Со временем печь стали усовершенствовать, пристраивая к ней полати, порой располагавшиеся в два яруса, на которых хозяева дома отдыхали, мылись, согрев воду, сушили постиранное белье, а также грибы и ягоды, заготавливаемые на долгую русскую зиму. Вот эти самые полати и стали в народе звать лежанками.

Помните выражение: «С печи, да на полати», которое обозначает — «делать одно и тоже»? Вместе с лежанкой у русской печи появилось и подпечье, где удобно было хранить хозяевам их нехитрые пожитки, в общем конструкция разрасталась и совершенствовалась.

То, что мы сейчас встречаем в современных домах, это уже не просто печь, это, скорей произведение искусства для создания тепла и особой атмосферы уюта, которые немыслимы без русской печки. Еще в старинных наших сказках лентяй Емеля разъезжал на классическом варианте печки-матушки.

Русская печь с лежанкой

Так почему же жива эта печь до сих пор? Почему предпочитают люди ее другим кирпичным печам, о которых мы писали подробно?

Преимущества русской печи

Есть у нашей с вами кормилицы целый ряд преимуществ, которые и продлили век ее существования:

— высокий уровень КПД, ведь кирпич, из которого клались печки, быстро нагревался, а потом, даже если печь переставали топить, он растягивал процесс отдачи тепла на долгое время, и дом оставался теплым;

— долговечность, ведь если в процессе кладки соблюдались определенные правила, то печь была безопасной и служила долгие десятилетия;

— печь, установленная в правильном месте может согревать помещение большой площади с малыми затратами топлива, что позволяет называть ее экономичной;

— многофункциональность;

— большая роль лежанки, которая выполняет не только унитарную, но и лечебную функцию.

Что касается недостатков, то они конечно же есть, причем видны, как говорится невооруженным глазом:

— чтобы хранить запасы дров, необходимо иметь дополнительное помещение, например, сарай;

— от дров или угля в доме всегда скапливается грязь и мусор;

— сложить русскую печь с лежанкой самому без специальных знаний и опыта будет непросто, поэтому из семейного бюджета нужно будет потратить немалую сумму на работу профессионала.

Устройство русской печи

Русская печь с лежанкой бывает нескольких видов:

1. Имеющая поверхность для варки (отопительно-варочная печь)

2. Имеющая топчан, который пристраивается к основной конструкции, чтобы лежанка была больше по размеру.

3. Печь с камином, выходящим в рядом расположенную комнату, для которого не надо создавать дополнительный фундамент и дымоход, а сама конструкция печи практически не меняет первоначальных размеров.

Что касается размеров русской печи, то они различаются в зависимости от площади помещения и от индивидуальных запросов хозяина дома. Классический вариант печи предполагает следующие габариты: небольшая конструкция — это длина 1,7 м, а ширина 1,5 метра; печь побольше имеет длину 2,3 метра, а ширину 1,5 м.

Поскольку современная русская печь давно перестала быть в доме исключительно кормилицей, а основной ее функцией стала обогревательная, то прежде чем приступать к кладке, определитесь, какой тип обогрева необходим вашему дому.

Если у вас, предположим, не одна, а целых две или три комнаты, то предпочтительней будет боковой тип обогрева, когда тепло от бокового щитка печи из кирпича будет прогревать рядом находящиеся комнаты. При наличии одной комнаты вам достаточно будет нижнего обогрева, при котором источником тепла служат стенки, расположенные в подподовой части конструкции.

Можно ли собрать русскую печь с лежанкой своими руками?

Когда мне задают этот вопрос, я почему-то всегда вспоминаю своего прадеда, служившего подмастерьем у опытного печника в Питере в начале прошлого века, который часто говаривал мне, что первую свою печь сложил только на четвертом десятке лет, а раньше не получалось. Но уж потом таким знатным печником стал, что молва плыла по всей округе, и до сих пор русские печки, которые он клал своими руками, радуют и согревают кого-то.

Кладка русской печи с лежанкой

Если же у вас есть огромное желание создать свою печь самому, то почему бы и не попробовать? Определитесь для начала, какой она должна быть, каким критериям соответствовать, а потом обратитесь к специальной литературе, где подробно рассчитаны все параметры и указана порядовка. А пока запаситесь следующим набором необходимых вам вещей:

— кирпич красный 1600 штук;— кирпич-шамот в количестве 250 штук;— клиновидный шамот- 100;— уголок металлический, стальной лист, шамотная глина;— инструменты для кладки и работы с раствором.

На первом этапе работы закладывается фундамент, он должен быть крепким и прочным. Далее делается подпечье, ниша которого должна быть перекрыта и укреплена опорами из дерева. Дальше идет порядовка по всем правилам печного дела.

На заключительном этапе работы русскую печь с лежанкой доводят до состояния не просто отопительного прибора, а предмета, радующего глаз: можно ее побелить, можно украсить изразцами, сейчас для этого есть огромный выбор товаров.

Кстати, очень часто в последнее время при закладе русской печи с лежанкой используют вариант: так называемый, колпачковый вариант горения, при котором КПД печи увеличивается, а количество сажи резко уменьшается, т.к. дрова в этой печи сгорают полностью.

Пусть ваша печь долго радует вас теплом и уютом, пусть она станет центром вашего дома, пусть она создаст тот неповторимый комфорт, который может создать только русская печь с лежанкой. Смотрим видео.

Русская печь с плитой и лежанкой своими руками

Плита с подтопкой – современный и более рациональный вариант классической печи. Для усовершенствованных конструкций характерен варочный настил, при котором в массив встроена плита.

Русская печь с лежанкой в ее классическом исполнении могла вместить трех и более человек, поэтому компактностью не отличалась. Современные модели также предусматривают место для отдыха, но его гораздо меньше: это значительно экономит место и не перегружает пространство помещения.

Технические характеристики: особенности, плюсы и минусы

Усовершенствованная модель русской печи обладает встроенной поверхностью, на которой можно готовить пищу. Это дает возможность использовать плиту как еще один источник тепла: боковой щиток или нижняя часть печи будет нагреваться даже в том случае, если основная топка не горит. Боковой обогрев снабдит теплом смежную комнату, нижний – все стенки подтопка. Используя эту особенность, можно убить сразу двух зайцев: приготовить еду и прогреть комнату значительных размеров.

У такого агрегата, как части интерьера, есть свои плюсы и минусы. О них не лишним будет узнать тем, кто хочет сделать русскую печь с плитой и лежанкой своими руками. Так, к преимуществам печи относятся:

более 25 лет ее надежной эксплуатации;
одновременное отопление сразу нескольких помещений;
хорошо отдает и сохраняет тепло;
оригинальное решение интерьера;
возможность отдыха и релакса.

Основной недостаток состоит в том, что для ее кладки потребуется нанять квалифицированного мастера-печника, работа которого обойдется в кругленькую сумму. Кроме того, для печи нужно будет заготавливать много дров, а также убирать за ними мусор.

Русская печь с плитой и лежанкой имеет основное отличие от другого отопительного прибора – наличие лежанки – комфортного места для сна и отдыха. Она не только согреет в холодную погоду, но и также поможет справиться с такими заболеваниями, как, например, ревматизм. На печке полезно полежать и тем, кто жалуется на отложение солей в позвоночнике.

Кроме того, ее с давних времен почитают хозяйки: русская печь с плитой придает блюду совершенно особый вкус.

В классическом виде русская печь с плитой и лежанкой занимает довольно много места: 2 метра в высоту, 1,5 метра – в ширину, 2,5 метра – в длину.

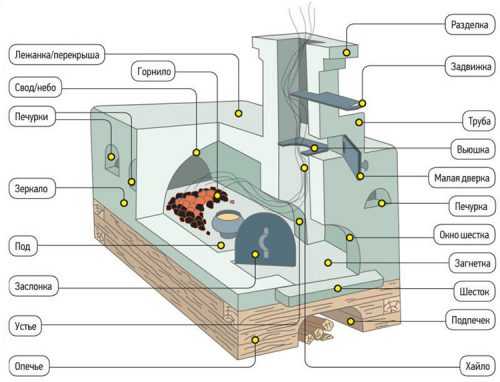

Устройство русской печи с плитой и лежанкой конструктивно можно описать следующим образом:

кирпичный, бетонный или даже деревянный фундамент, который еще называют опечьем;
хранилище для дров, именуемоеподпечком. Стоит отметить, что дрова должны быть высушены самым тщательным образом;
«корыто» – циркуляционный свод, покрывающий подпечек. Для сохранения длительного тепла на него насыпают песок, крошку кирпича или другой материал.
под варочной камеры, его устанавливают прямо на подсыпку свода;
горнилорасположено под лежанкой. Поступающий через зев воздух попадает в горнило, там нагревается, затем в перетрубье, после чего оказывается в системе дымоудаления.

Устройство русской печи с лежанкой и плитой выполняется с использованием только качественного цельного керамического кирпича без повреждений. Для того чтобы сложить печь, потребуется около 2000 штук, если не учитывать возведение трубы. Кроме того, нужно будет проследить не только за качеством кирпича, но и раствора: лучше всего, если он будет приготовлен на основе строительной смеси. Требуемое количество – не менее 100 ведер. Необходимо будет приготовить и следующие детали конструкции:

двухконфорочную чугунную плиту;
дверцу для топки размером 14 х 25 см;
дверцу для поддувала размером 13 х 13 см;
колосниковую решетку размером 26 х 28 см;
2 задвижки с отверстием, размер каждой – 26 х 24 см;
вьюшку с отверстием, размер – 22 см;
бак для воды из стали размером 40 х 26 х 28 см;
куски стали различной формы и прочности: угловую, полосовую, кровельную.

Перед возведением печи нужно позаботиться о тепло- и гидроизоляции фундамента, застелив плиту листом стали, базальтовым картоном или другим материалом.

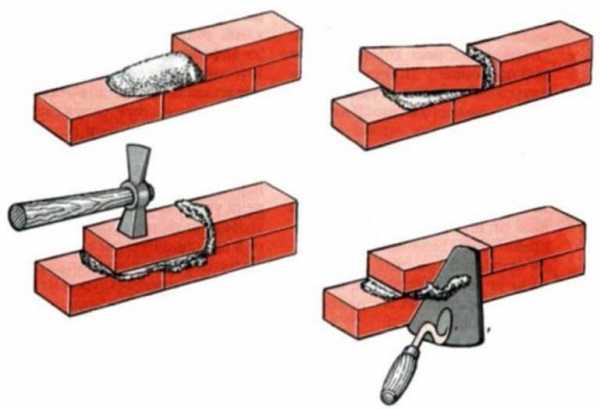

Русская печь с плитой и лежанкой своими руками должна иметь следующую схему кладки: сначала кирпич нужно погрузить в ведро с водой, затем на основание с помощью мастерка или руки следует нанести раствор, после чего – достать из ведра кирпич и положить. Затем, перемещая из стороны в сторону, кирпич необходимо притереть, а потом с нажимом придавить. Появляющиеся излишки раствора удаляют с помощью мастерка.

Чтобы во время работы следить за выполнением углов, их горизонталью, вертикалью и точностью, а также за равенством диагоналей прямоугольника, нужно будет приготовить:

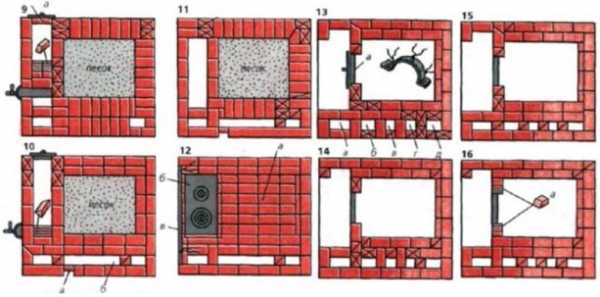

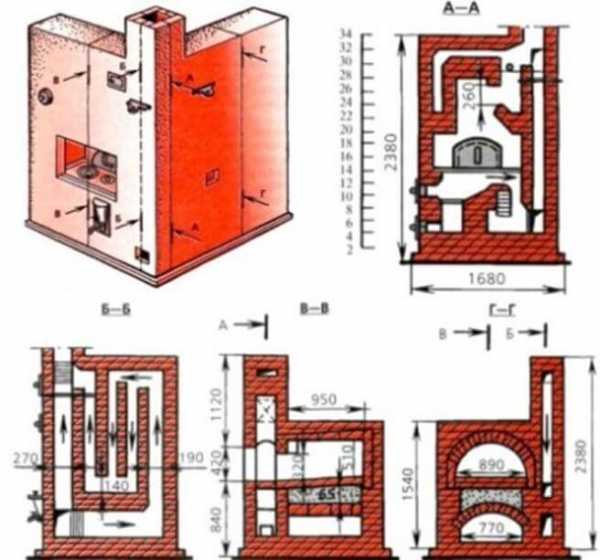

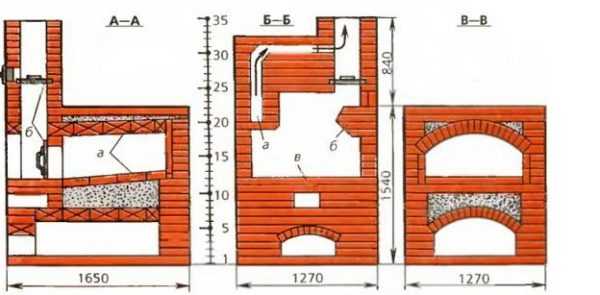

При отсутствии опыта правильную кладку можно выполнять, опираясь на подробную схему и порядовку печи:

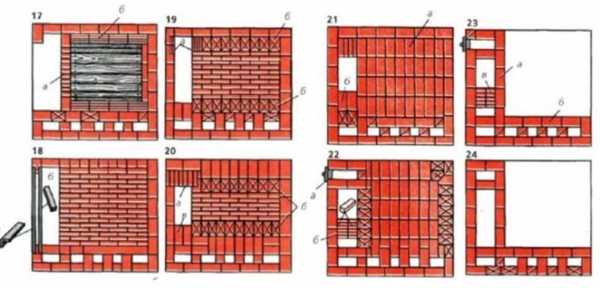

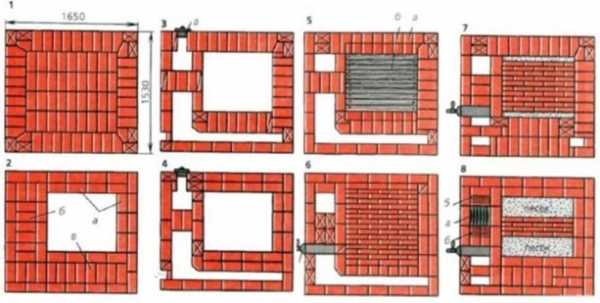

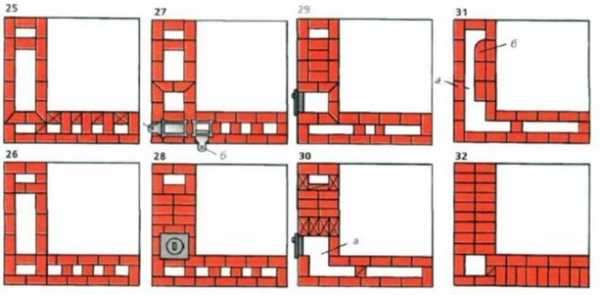

Кирпичные ряды по 5 схемам:

При кладке арочных сводов печи не обойтись без специальных деревянных шаблонов, которые называют кружалами. Об их изготовлении нужно позаботиться заранее, закрепив два полукруглых щита с настилом из досок на каркас. Получится вот такая вспомогательная конструкция для кирпича:

Клиновые кирпичи, используемые для свода, сейчас не производят, поэтому придется изготовить их самим. Для того чтобы качественно выполнить эту работу, нужен будет специальный камнерезный станок с отрезным диском. Следует уточнить, что для свода нужно взять нечетное количество камней.

Завершает строительство русской печи с лежанкой и плитой возведение дымохода. В этом деле много тонкостей, которые лучше применить, имея перед глазами следующую схему:

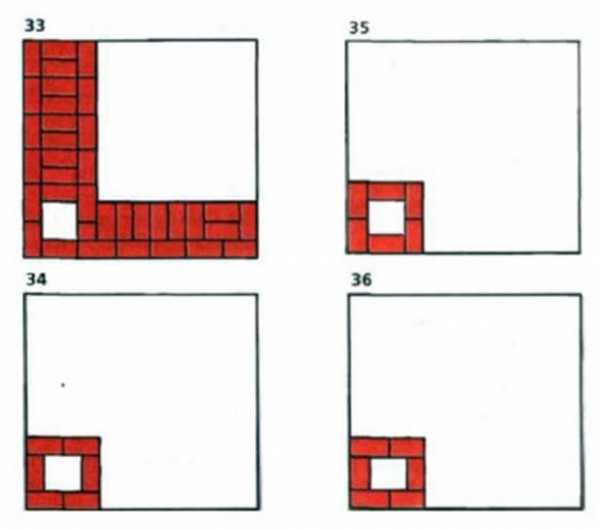

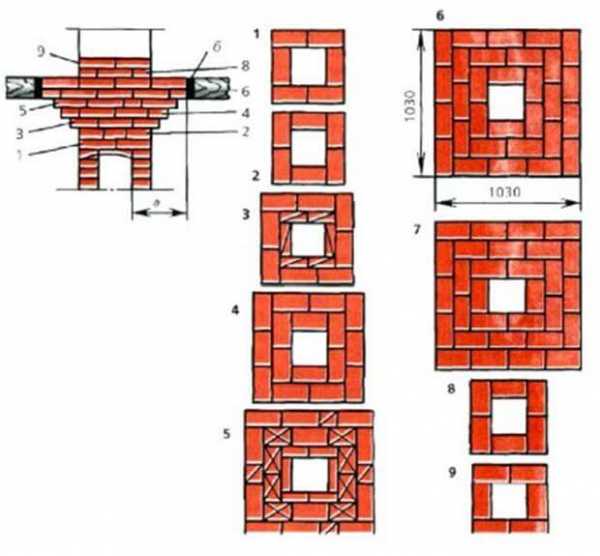

Порядовка дымохода русской печи

Помимо трубы, дымоход состоит из нескольких частей:

разделки, обеспечивающей необходимую безопасность в случае возникновения пожара. Для этого необходимо увеличить толщину стенок трубы примерно на 2 кирпича от деревянного перекрытия дома;

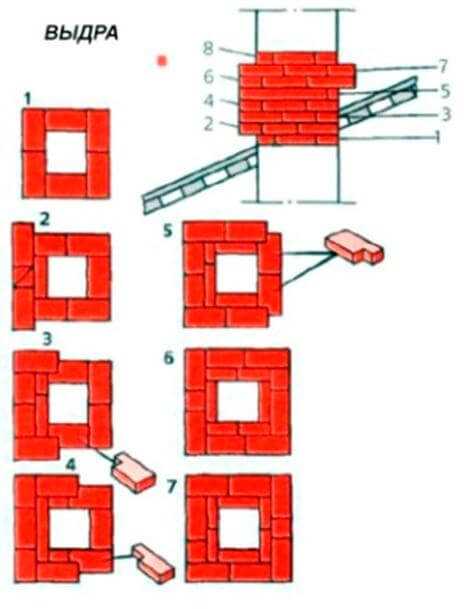

выдры – расширяющегося во все стороны узла дымохода, проходящего через кровлю. Ее цель – защита чердака от атмосферных осадков;
оголовка – многофункционального элемента, отвечающего за улучшение тяги, повышение прочности и т. д.

До уровня кровли для кладки нужно использовать тот же раствор, что и для печи, затем его нужно заменить на цементно-песчаный: он более устойчив к условиям внешней среды. Для защиты от конденсата участок дымохода, расположенный на чердаке, рекомендуется оштукатурить, покрыв слоем глины по сетке из металла. Хорошо будет то же самое проделать и с уличной стороны, утеплив дымоход базальтовым волокном.

Завершив кладку, многим не терпится как следует протопить русскую печь с лежанкой и плитой. С этим лучше подождать, дав ей хорошенько просохнуть в течение 12 дней. Топка непросушенной печи не только оставит на ее стенах разводы, которые испортят весь внешний вид, но и может привести к более серьезным последствиям, например, к трещинам швов, в результате чего стенки печи перестанут быть герметичными.

Для того чтобы печь просохла естественным путем, нужно оставить открытыми ее задвижки и дверцы. В варочную камеру можно также повесить электрическую лампочку мощностью 200-250 Вт: это создаст хорошие условия для качественной просушки сооружения.

Пока печь сохнет, протапливать ее нужно постепенно: сначала, в течение первых двух дней, для этого потребуется небольшое количество дров – от 3 до 4,5 кг, затем ежедневно нужно будет увеличивать этот объем на 1-1,5 кг. Этой схемы растопки нужно будет придерживаться, пока печь полностью не высохнет. Перед итоговой контрольной топкой с большим количеством дров нужно будет проверить, готова ли печь к работе. Для этого нужно обратить внимание на следующий признак: если спустя 2 часа после начала очередной топки на металлических элементах не выделяется конденсат, можно приступать к полноценной топке.

Иногда можно заметить, что после долгой просушки и полноценной протопки швы между рядами кладки пошли небольшими трещинами. В этом случае не стоит тут же исправлять эту погрешность, лучше понаблюдать за тем, как они изменяются от топки к топке. Вполне возможно, что трещины останутся такими же. Если же, выдержав отопительный сезон, они увеличились, стоит устранить эти изъяны.

Русская печь с лежанкой и плитой в доме – не только символ уюта, тепла и совершенно особой атмосферы, но и источник повышенной опасности, если не соблюдать условия ее правильной эксплуатации. Перед началом отопительного сезона особенно важно уделить внимание следующим моментам:

тщательно проверить герметичность швов кладки: никаких глубоких трещин на них быть не должно. Если же они появились, их нужно устранить, заделав глинопесчаным раствором.
В помещении не должно быть дыма после начала топки: это сигнализирует об отсутствии нормальной тяги. Эксплуатировать такую печь ни в коем случае нельзя: она неисправна. В этом случае нужно открыть все задвижки дымохода: если дым точно так же попадает в дом, дымоходные каналы нуждаются в прочистке.
Не стоит забывать и о регулярной чистке дымохода: она должна проводиться ежегодно. Правда, новая печь не нуждается в чистке несколько лет, при условии использования хорошего топлива. Если же возникает задымление, скорее всего, дело в нарушенной кладке. В этом случае не обойтись без опытного мастера-печника, который устранит эту погрешность.

На самом деле пользоваться русской печью – одно удовольствие: она возвращает к истокам, служит источником тепла, самобытной культуры, на ней можно приготовить массу вкусных и полезных блюд. Если соблюдать правила пожарной безопасности и следить за системой вентиляции, никаких проблем с ее эксплуатацией не возникнет, напротив, печь будет радовать своих хозяев и их гостей долгие-долгие годы.

vizada.ru

проекты современных моделей и схема кладки

Содержание статьи:

Не стоит думать, что отопительно-варочная печь с лежанкой – вчерашний день, потому что готовить можно на электроплите, а спать на диване. Наличие топчана незначительно увеличивает расход топлива, но заметно повышает эффективность печного оборудования. Варочная плита – практичное решение, зачем отказываться от возможности готовить еду на печи, не тратя при этом деньги на энергоресурсы? Лежанку можно использовать для отдыха и для различных хозяйственных нужд. Ничего лишнего!

Строительство многофункциональной печи

Комбинированная конструкция массивнее компактной «голландки» и требует больше кирпича для постройки, но она эффективнее, в будущем не придется жалеть о лишних тратах и проделанной работе. Современные модели домашних очагов с плитой и лежанкой отличаются от традиционных громоздких русских печей.

Особенности конструкции и важные правила

Сегодня многофункциональные печи экономично расходуют топливо, имеют высокую теплоотдачу, выглядят стильно и служат долго. Чтобы построить очаг своими руками, достаточно обладать базовыми знаниями кладки печей, четко следовать рекомендациям и порядовкам, составленным профессионалами.

Высота лежанки не должна превышать 90 см от пола – это способствует более эффективному прогреву нижней части комнаты и делает место отдыха удобным для людей любого роста.
Под топчаном рекомендуется не делать канальный дымоход, а отдать предпочтение колпаку – такая конструкция увеличивает время остывания печи.
Отопительно-варочные печи с лежанкой весят от трех тонн и больше, поэтому для них требуется мощный фундамент – углубленная бетонная плита, армированная металлической арматурой.
Чтобы пользоваться плитой в теплое время года, нужно выбирать модели с летним режимом, в которых продумана конструкция дымохода и есть заслонки, перекрывающие движение газов.
При строительстве печки для двухэтажного дома лежанку и плиту всегда планируют на нижнем этаже.

Необходимые материалы и схема кладки

Предлагаемая схема отопительно-варочной печи подходит для небольших домов, дачных построек и летних кухонь площадью не более 28 кв. метров. Габариты постройки: 178*128 см, площадь лежанки – 178*63 см. Чугунная плита расположена на удобном уровне – во время работы не нужно наклоняться и пользоваться ухватом.

Модель с зимним и летним режимом работы. Задвижка летнего режима расположена на 17 ряду, зимой ее закрывают через 5-10 минут после растопки, чтобы пустить горячие газы по полному дымообороту. В холодные сезоны требуются две топки в сутки.

Для нагрева топчана нужно около 2,5 часов, он долго сохраняет тепло и помогает решить проблему холодного пола. Помимо прямого назначения, пристройку используют для сушки плодов и грибов, обуви, одежды, белья, установив сверху раскладную металлическую сушилку.

Для работы потребуются такие материалы и печные приборы:

красный керамический одинарный кирпич – 800 штук;
шамотный кирпич для футеровки топки;
толстостенная топочная дверка;
поддувальная дверка;
чугунная плита 41*71 см;
колосниковая решетка;
духовка с толщиной стенок 4-6 мм;
стальные уголки 45*45, 50*50 см.

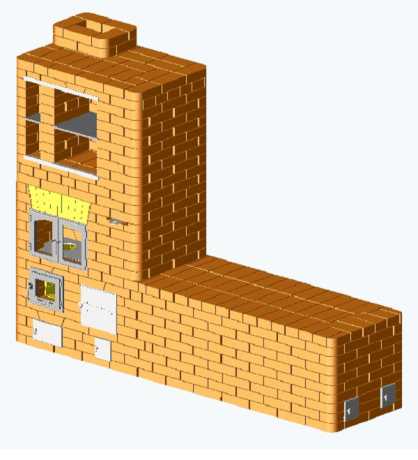

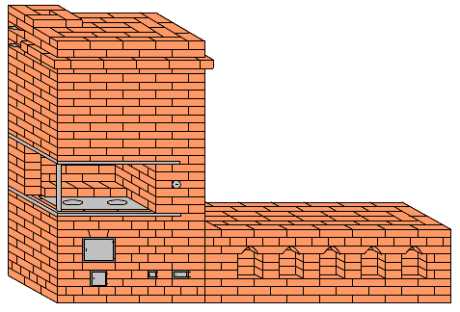

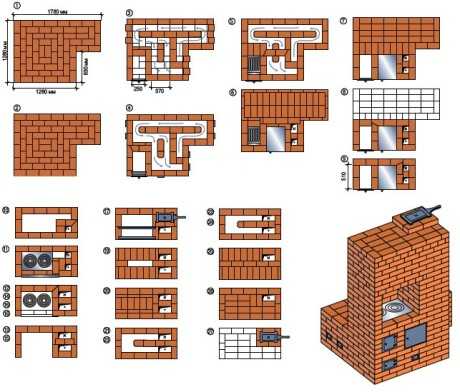

Схема отопительно-варочной печи с лежанкой

Современные решения для печного отопления

В основе современных отопительно-варочных печей с лежанкой чаще всего лежит компактная «шведка» – она занимает меньше места, чем русская печка и прекрасно работает в летнем режиме. Нередко в проектах можно встретить каминные топки со стеклянными дверками – такой вариант декоративен и отлично вписывается в любой дизайн.

Идеи для дома и дачи

Модель с топчаном и застекленной плитой

Небольшая пристенная печка с каминной топкой и плитой, закрытой стеклянными дверками. На невысоком топчане удобно сидеть взрослым и детям.

Многофункциональный печной комплекс для летней кухни

В этом комплексе есть все, что нужно для летней кухни и беседки: духовка, плита, сушилка, хлебная камера. Для варочной плиты предусмотрена отдельная топка. Лежанку можно использовать как рабочий стол.

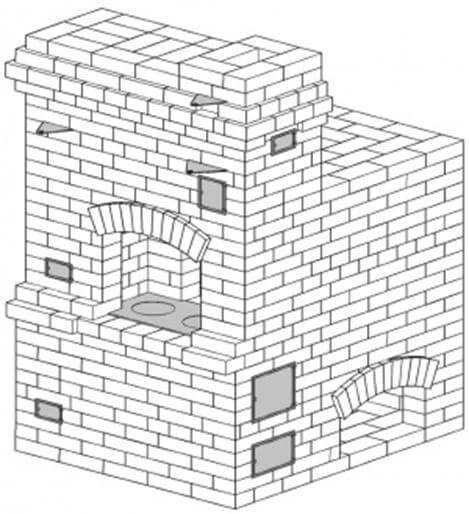

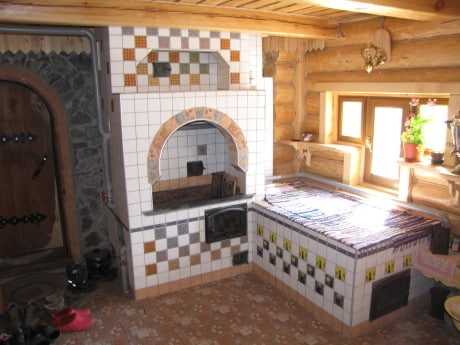

Модернизированная русская печь, облицованная плиткой

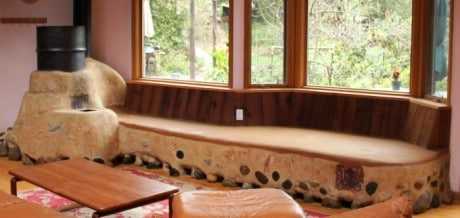

Глинобитная печь с конфоркой и лежанкой

На последнем фото – современная реактивная печь из глины, работающая по принципу газогенераторных топок, в которых сжигается не только топливо, но и газы, которые образуются во время горения дров. Конструкция отличается высокой теплоэффективностью, экономичным расходом топлива, минимальным количеством сажи в дымоходе. Главное достоинство – быстрый прогрев помещения.

Проекты кирпичных печей для дома

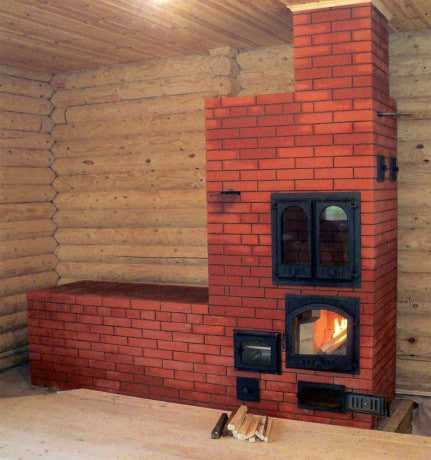

Колпаковая печь с лежанкой и плитой

Конструкция этого многофункционального очага включает варочную двухконфорочную плиту, духовку и сушильную камеру. Варочное отделение закрывается стеклянными огнеупорными дверками, что ускоряет приготовление блюд и создает эффект русской печки.

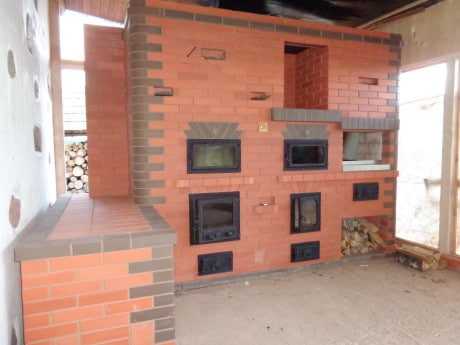

Комбинированная конструкция для дачи и загородного дома

Еще одна модернизированная модель с плитой и топчаном. Внизу лежанки сделаны печурки, увеличивающие теплоотдачу и прогрев в районе пола.

Заказывать индивидуальные чертежи отопительно-варочных печей нужно у профессионалов, которые могут похвастаться готовыми работами. Если собственного опыта в печном деле нет, то лучше доверить специалистам весь процесс – от строительства фундамента до кладки конька трубы.

Видео: печь-ракета с лежанкой и плитой

https://www.youtube.com/watch?v=CJuU4OndFsY
