Виды подключения радиаторов отопления: последовательное, параллельное, диагональное, боковое и нижнее. Диагональное подключение

диагональное, последовательное, прямое, боковое, видео и фото

Наверное, сразу следует обратить внимание на то, что прямое подключение радиатора отопления подразумевает три основных варианта – боковой, нижний и диагональный, но при этом возможны некоторые нюансы. Кроме того, есть варианты для контуров, которые могут быть однотрубными или двухтрубными, ещё это зависит от количества этажей в здании, а также может рассматриваться с точки зрения дизайна. Но подробнее обо всём этом мы поговорим в материале, расположенном ниже, а также продемонстрируем вам по теме видео в этой статье.

Боковое подключение радиаторов отопления в однотрубной системе

Способы разного подключения

Разновидность контуров

Примечание. Контур системы отопления может быть либо однотрубным, либо двухтрубным.От этого зависит эффективность теплоотдачи приборов, а также способы их подключения.

Диагональное подключение радиатора отопления в однотрубной системе

1. Однотрубная система отопления подразумевает собой закольцованный контур из одной трубы, в которую врезаются радиаторы отопления – пример такого монтажа показан на верхнем изображении:
   • здесь теплоноситель, двигаясь от котла, по пути, через трубы меньшего диаметра, расходится по батареям и под давлением циркуляционного насоса возвращается назад в ту же трубу;
   • но пройдя через отопительный прибор, вода теряет температуру, следовательно, чем больше радиаторов в такой системе, тем холоднее вода будет в её конце;
   • в автономных системах не рекомендуется устанавливать более 3-4 радиаторов на одну закольцованную трубу, чтобы была возможность сохранить примерно одинаковую температуру в каждом из них;

Байпас в однотрубной системе

2. В однотрубной системе, особенно в многоэтажных домах, удобнее подключать приборы сбоку, но как подключить радиатор отопления с боковым подключением, чтобы максимально сохранить температуру в последующих батареях?Для этого между трубами подачи и возврата врезается перемычка, называемая «байпас» и она служит двум целям:
   • во-первых, часть воды проходит по трубе, не попадая в батарею, следовательно, она не охлаждается;
   • во-вторых, благодаря байпасу можно произвести демонтаж без слива теплоносителя, если даже контур напрямую, без обвода, проходит через радиатор;

Принцип двухтрубного контура

3. Более удобным можно назвать двухтрубный контур – здесь теплоноситель попадает в радиатор из трубы подачи, а охлаждённая вода сбрасывается в трубу возврата и возвращается в котёл для нового подогрева:
   • Но цена эксплуатации такого обустройства несколько выше, так как приходится подогревать большее количество воды, следовательно, нужно потратить больше энергоносителей, которые нужно оплачивать;
   • Зато такой контур никогда не вызывает проблем и в него можно врезать большое количество радиаторов, так как есть возможность сохранить во всех равномерную температуру;

Совместное подключение

4. Кроме того, для двухтрубной системы инструкция предусматривает совместное подключение радиаторного контура с тёплым полом, но это два разных устройства, требующих циркуляции теплоносителя при разной температуре.
   • Но, несмотря на такое кажущееся разногласие, такое подключение имеет место — на входе в трубу тёплого пола устанавливается трёхходовой кран, работающий по дискретной системе, и когда контур нагревается до нужного состояния, срабатывает клапан и горячая вода с подачи сбрасывается в «обратку»;
   • Принцип такого подключения хорошо показан на схематическом изображении выше этого абзаца.

Последовательно и параллельно

Последовательное подключение

Помимо всего прочего, подключение может быть последовательным и параллельным, так, последовательное подключение радиаторов отопления показано на верхнем изображении.

Такая ситуация возникает также в том случае, когда перекрывают байпас и вода из одного радиатора сразу попадает в другой, минуя подачу и обратку. Но совсем не обязательно, чтобы циркуляция была по диагонали прибора – так, это может быть нижнее боковое подключение («ленинградка») или одностороннее боковое подключение, суть в том, что теплоноситель сразу попадает из батареи в батарею.

Параллельное подключение

Когда подключение радиаторов отопления параллельное, то они не зависят друг от друга, следовательно, температура воды в них будет равномерной, как в первом, так и в последнем приборе.

Но такое возможно только в двухтрубной системе, где на подачу теплоносителя никаким образом не влияет количество батарей. Схему такого подсоединения вы видите вверху, и оно может быть боковым, нижним или диагональным.

По диагонали, сбоку и снизу

Варианты подключения радиаторов отопления (сверху вниз): по диагонали, сбоку, снизу

Оптимальным считается диагональное подключение радиаторов, так как теплоноситель циркулирует в нём с наибольшей равномерностью, поэтому, когда вы видите в сопроводительных документах номинальную мощность, то производитель исходит именно от такого типа подсоединения, когда вся площадь прибора задействована одинаково.

Считается, что здесь потерь максимальной мощности не существует, и она выдаётся на все 100%. Есть ещё один вспомогательный вариант, когда можно оптимально задействовать всю ёмкость, но об этом немного ниже.

Несколько хуже (только на 95% номинальной мощности) работает прибор отопления, если его подсоединяют сбоку (с одной или с двух сторон) – здесь площадь нагрева будет более интенсивной со стороны подачи.

А вот при нижнем подключении, что также называется «ленинградкой» номинальный КПД составляет всего 90%, так как циркуляция затрудняется столбовым давлением и, вполне естественно, что здесь площадь нагрева является наиболее неравномерной.

Примечание. Прежде чем начать расчёт мощности для отопителей в вашей квартире или частном доме, вам следует окончательно определить способ подключения радиаторов. Только в таком случае вы сможете вычислить количество секций наиболее правильно.

Удлинитель протока, как оптимизатор распределения тепла

Удлинитель протока, как решение проблем

Далеко не всегда удаётся в автономной или централизованной системе отопления подсоединять батареи по диагонали, чтобы обеспечить максимальную (100%) отдачу тепла, и для этого есть разные причины – здесь и технические возможности, и особенности интерьера или попросту человеческий фактор – упустил из виду или не знал.

Когда секций не особенно много, во всяком случае, не более 8-10 штук, а то и меньше, то перепады температуры на общей площади радиатора не заметны, а если и заметны, то не особо. Но вот если количество секций увеличить, а такая потребность возникает довольно-таки часто, то перепады температуры на разных концах одного и того же приборе могут достигать 10̎⁰C и даже более.

Безусловно, можно провести переподключение, то есть, подсоединить прибор по диагонали и в таком случае теплоноситель станет равномерно распределяться по всей площади, но это не всегда возможно из-за тех же технических условий или особенностей интерьера.

В таких ситуациях есть своеобразная панацея – это удлинитель протока, который по непонятным причинам почему-то очень сложно найти в наших магазинах, торгующих сантехникой, но его, зато можно сделать самостоятельно.

Нагрев медной трубы перед пайкой

Для этого вам понадобится медная труба с наружным диаметром 18 мм и толщиной стенки не менее 1 мм, а также медная муфта для пайки (переходник на фитинг) с наружным диаметром 19,5 мм.

Длину трубы рассчитывают с учётом количества секций, так, её конец должен доставать до стыка последней и предпоследней секции – в некоторых случаях удлинитель делают до средины радиатора, но обрезать трубу вы сможете в любой момент. Мы не будем во всех подробностях описывать процесс пайки, скажем только, что флюс не должен попасть внутрь трубы, то есть его не должно быть много, так как может образоваться застывшая капля, и вода при циркуляции будет шуметь.

На фото: установка удлинителя протока

Удлинитель протока устанавливают в верхней части радиатора, но его лучше, конечно, использовать вместе с термоголовкой, которой вы сможете задавать нужную вам температуру. А вот распределение теплоносителя по площади батареи у вас теперь будет равномерным.

Заключение

Произвести подключение радиаторов отопления вы можете и своими руками, если, конечно, для этого у вас имеются необходимые инструменты. Но если вы в этом деле новичок, то не забывайте о том, что это достаточно ответственно – подтекание системы в период отопительного сезона явление не просто неприятное, а, можно сказать, из ряда вон выходящее. Поэтому, если не надеетесь на свои силы, то лучше пригласите специалиста.

gidroguru.com

Схема подключения радиаторов отопления - нижнее, последовательное, диагональное подключение радиаторов при однотрубной системе, виды на фото и видео

Содержание:

1. Однотрубная система отопления 2. Двухтрубная отопительная система 3. Разнообразие схем подключения батарей 4. Одностороннее боковое подключение радиаторов 5. Диагональная схема подключения радиаторов отопления 6. Нижний вид подключения 7. Подключение по схеме Тихельмана 8. Выбор места для установки радиаторов

Отопительная система должна выполнять свое основное назначение – обеспечивать эффективный обогрев квартиры или дома. Все элементы конструкции следует располагать таким образом, чтобы теплоотдача приборов была максимальной. Схема подключения радиаторов отопления должна учитывать ряд нюансов, включая необходимое их количество, длина трубопроводов, особенности местонахождения и подсоединения труб и т.д.

Проектное решение относительно расположения отопительных батарей желательно выполнять на подготовительном этапе. В собственных домовладениях чаще всего применяют двух – или однотрубное подключение радиаторов отопления.

Однотрубная система отопления

Однотрубная отопительная конструкция предполагает, что будет выполнено последовательное подключение радиаторов отопления с использованием одной трубы.

Ее подводят в направлении от котла к первому из приборов, затем она идет ко второй батарее, а от нее – к третьей и так далее. Схема подключения радиаторов отопления при однотрубной системе довольно популярна.

Существует так называемый усовершенствованный вариант подсоединения радиаторов отопления по однотрубной схеме. При ней к цельной трубе для подачи горячего теплоносителя присоединяют батареи при помощи двух стояков - подачи и «обратки». Данный способ позволяет установить термовентиль перед радиаторами. Основная функция этого устройства заключается в прекращении подачи горячего теплоносителя к батареям после того, как в помещении будет достигнут необходимый уровень температуры воздуха.  В первом случае при однотрубной системе схема подключения радиаторов отопления не предусматривает возможность заблокировать отопительный прибор без прекращения подачи воды в следующие за ним батареи. Основное преимущество данного варианта заключается в его простоте и экономии материалов и денежных средств, что является значительным плюсом. Среди недостатков нельзя не отметить, что существует разница в степени нагрева между самым ближним к котлу прибором и наиболее удаленным от него радиатором.

При наличии в системе естественной циркуляции теплоносителя, общая протяженность конструкции не бывает значительной. Для решения проблемы требуется монтаж специального насоса, обладающего высокой производительностью.

Если здание имеет больше, чем один этаж, тогда однотрубная схема подключения отопительных радиаторов функционирует следующим образом: по трубе прямого стояка горячий теплоноситель подается на самый верхний этаж, а затем перемещается вниз, при этом проходя через каждый последовательно подключенный прибор (подробнее: "Как подключить радиатор отопления - способы и варианты"). К сожалению и при таком методе присутствуют свои недостатки: батарея на первом этаже будет обладать меньшей теплоотдачей, чем на верхнем. Притом, что повлиять на данный недостаток невозможно.

Двухтрубная отопительная система

При двухтрубной отопительной схеме подразумевается параллельное подключение радиаторов отопления. При этом теплоноситель к батареям подводится по одной трубе, а отводится по другой. Такой вариант обычно используется для обогрева жилых помещений в частных домовладениях и загородных усадьбах (прочитайте: "Двухтрубное отопление с нижней разводкой - схема и монтаж"). В данном случае степень теплоотдачи у всех приборов одинаковая и ее можно корректировать, установив на прямом стояке терморегулятор.

Разнообразие схем подключения батарей

На сегодня имеются следующие виды подключения радиаторов отопления к центральной системе теплоснабжения:

• одностороннее боковое;
• нижнее;
• диагональное;
• попутно перехлестывающий способ (вариант Тихельмана).

Одним из важных элементов отопительной конструкции при подключении радиатора к стоякам (прямому и обратному) является байпас, представляющий собой отрезок трубы с меньшим диаметром, чем у всех остальных. Он соединяет между собой подачу и «обратку» и его монтируют, если в однотрубной схеме присутствует терморегулятор для радиатора отопления.

Одностороннее боковое подключение радиаторов

Боковое подключение радиаторов отопления (одностороннее) предполагает присоединение радиаторов к прямому и обратному стояку при помощи труб сверху и снизу одной и той же секции, как это выглядит видно на фото (прочитайте также: "Стояковая система отопления - устройство на примерах"). Специалисты рекомендуют подключать подачу к верхней части прибора, а обратку – к нижней.

Дело в том, что подключение радиаторов с нижней подводкой горячего теплоносителя, приводит к уменьшению степени теплоотдачи примерно на 7%. Боковое одностороннее подключение батарей отопления способно обеспечить максимальный прогрев радиаторов при условии наличия большого количества секций или равномерный нагрев всех отопительных приборов, соединенных параллельно, если их установка выполняется в высотном здании.

Диагональная схема подключения радиаторов отопления

Диагональное подключение радиаторов отопления к отопительной системе предусматривает расположение труб от стояков подачи и обратки по разные стороны прибора. Прямую трубу следует подвести к верхней части батареи, а обратную трубу - к нижней. Если не соблюдать рекомендованный порядок, эффективность обогрева объекта снизится не меньше, чем на 10%.

Диагональное подключение радиаторов принято считать оптимальным решением при обустройстве отопительной конструкции, когда планируется установка большого количества батарей. При таком виде подсоединения горячий теплоноситель равномерно распределяется по внутреннему пространству отопительного прибора, что касается теплопотерь, то они в данном случае не превышают 2% (прочитайте также: "Однотрубная и двухтрубная система отопления - делаем правильный выбор").

Нижний вид подключения

Используют нижнее подключение радиаторов отопления, если необходимо убрать все трубы конструкции в пол. Соединение со стояками подвода и обратки выполняется путем присоединения их к нижним частям крайних секций. Теплопотери при таком варианте монтажа достигают 15% , поскольку верхняя часть приборов нагревается крайне неравномерно.

Подключение по схеме Тихельмана

Отличие схемы Тихельмана (двухтрубное попутно перехлестывающее присоединение батарей) заключается в установке сужающих устройств на отдельных участках труб, подающих и отводящих теплоноситель. Например: от котла идет 50-миллиметровая подающая труба. В нее врезают подачу на первый из радиаторов диаметром 20 миллиметров. Дальше следует 20-миллиметровый участок отвода на второй прибор. После него диаметр стояка составляет уже 32 миллиметра. Затем следует еще один 20-миллиметровый отвод. Далее после третьего радиатора диаметр стояка равен 25 миллиметров. После последнего 20-миллиметрового отвода находится последняя из батарей.  Обратку собирают согласно зеркальной схеме. К стояку отвода подключают первый прибор в конструкции, используя трубу наименьшего диаметра, а последним – крайний радиатор с помощью 50-миллиметрового отрезка трубы.  Используя схему Тихельмана, даже при условии большой протяженности теплотрассы на таких объектах как промышленные склады, огромные особняки, можно обеспечить равномерный прогрев всех батарей, причем с минимальными потерями тепла.

Выбор места для установки радиаторов

Отопительную батарею следует располагать так, чтобы она не только эффективно прогревала помещение, но и препятствовала распространению по нему холодных воздушных потоков. Поэтому традиционным местом их установки стало пространство под подоконником. При этом необходимо придерживаться определенного расстояния между стеной и прибором (3-5 сантиметров), а также радиатором и напольным покрытием (10 сантиметров). Прочитайте также: "Напольные радиаторы отопления - оригинально и практично".   Батарея не должна монтироваться полностью под подоконником и в том случае, когда он очень широкий, его нужно выдвинуть немного вперед. Если в период отопительного сезона жар от прибора сильный, тогда желательного установить защитный декоративный экран, который будет способствовать равномерному передвижению теплого воздуха.  Немаловажным моментом является этап проектирования отопительной конструкции. Если в схеме планируется использование электрического циркуляционного насоса, то проблем в процессе теплоснабжения обычно не возникает. Иначе обстоят дела в системах с естественной циркуляцией, но зато они энергонезависимы.

Видео о схеме подключения радиаторов отопления:

teplospec.com

Правильное подключение радиаторов отопления: диагональное, нижнее, боковое, последовательное

Любые современные батареи, будь то алюминиевые, чугунные или биметаллические, поставляются с четырьмя открытыми патрубками для подключения к магистрали отопления. В соответствии с конструктивными особенностями разводки выбирается схема соединения радиаторов с подведенными трубами, а оставшиеся отверстия закрываются заглушками или воздухоотводящими кранами.

В этой статье мы будем изучать возможные варианты установки батарей и расскажем, какая схема лучше с точки зрения эффективности теплоотдачи. [contents]

Диагональное подключение

Считается, что наилучшие результаты работы вашего радиатора можно получить, используя диагональное подключение. Для того чтобы правильно реализовать этот способ, нужно подсоединить входную трубу к одному из верхних входов, а обратку – к нижнему с противоположного края. Тогда теплоноситель будет циркулировать по оптимальному маршруту, захватывая наибольшую часть поверхности отопительного прибора.

Такая комбинация является особенно эффективной, если радиатор состоит из большого числа (более 10) секций. Все другие виды соединений в этом случае будут заметно проигрывать.

Поэтому диагональное соединение считается эталонным, и все производители указывают параметры своего оборудования относительно этого варианта устройства отопления.

Диагональное подключение многосекционной батареи

К недостаткам рассматриваемого способа можно отнести:

• большой расход труб в системе;
• невозможность спрятать коммуникации в стене или в коробе;
• сложную геометрию разводки;
• неудобный монтаж.

Применяется диагональная схема в тех случаях, когда главным требованием является максимальная теплоотдача, а соображения эстетики и дизайна отходят на второй план. В силу неэкономичности и сложности разводки, в многоэтажных домах этот способ установки радиаторов практически не используется.

Нижнее подключение

В противоположность диагональному, нижний способ подключения батарей не позволяет оптимизировать систему отопления по производительности, но зато обеспечивает возможность сделать радиатор практически незаметным.

Нижнее подключение радиатора

Такое соединение (его иногда называют ленинградкой), в силу особенностей прохождения теплоносителя между входным и выходным коллектором, снижает КПД в системе на 10-15%. Причем столь ощутимыми эти потери становятся лишь в многоквартирных домах при большой длине магистрали.

Если вы планируете устанавливать радиатор в собственном доме (особенно одноэтажном), нижняя схема подключения будет отличным вариантом.

Верхняя часть батареи прогревается хуже нижней, особенно это становится заметным при засорении или завоздушивания внутренних полостей. В этих случаях требуется чистка и удаление воздуха при помощи кранов Маевского.

Боковая схема

Чаще всего радиаторы системы отопления, особенно в многоквартирных домах, монтируются по боковой схеме. Ее суть заключается в том, что обе магистрали подходят к батарее с одной стороны.

Боковое подключение радиатора отопления

Преимущества бокового подключения:

• высокая эффективность;
• удобный монтаж;
• экономия на трубах;
• возможность организации байпаса между магистралями для установки регулирующей арматуры.

Если сравнивать между собой диагональную и боковую разводку, преимущество стоит отдать последней, т. к. разница в эффективности составляет всего несколько процентов, а выгоды бокового подключения очевидны.

Диагональная схема начинает выигрывать, если нужно подключить радиатор с большим количеством секций или организовать последовательное расположение нескольких мощных батарей. Правильное понимание этих особенностей поможет оптимально распределить радиаторы в системе.

Расположение радиатора

Радиатор лучше всего устанавливать под окном. Это общеизвестное правило объясняется очень просто: именно там батарея отопления создаст наилучшие условия, препятствующие попаданию холодного воздуха в помещение.

Схема размещения радиаторов отопления под окном

В городской квартире окна и двери – самые главные источники теплопотерь. В частных домах, как мы уже отмечали, к ним добавляются крыша и пол. Батарея под подоконником создаст завесу из теплого воздуха, который, как известно, стремится вверх при нагреве, и не пустит холод внутрь.

Если в помещении несколько окон, лучше распределить радиаторы между ними и подключить их последовательно. Также специалисты рекомендуют ставить несколько точек обогрева в угловые комнаты.

Правильно разместить радиатор помогут следующие советы:

• Расстояние батареи до пола и подоконника должно быть не менее 10 см. В противном случае эффективность ее работы снизится, а под ней будет неудобно убираться;
• Не стоит сильно углублять радиатор в сторону стены, лучше оставить зазор около 5 см;
• При использовании декоративных защитных экранов эффективность радиаторов снижается на 10-15%.
• С точки зрения теплоотдачи преимущество имеют алюминиевые радиаторы, но в городских квартирах лучше устанавливать биметаллические изделия.

И еще один немаловажный момент: самостоятельно изменять схему подключения радиаторов, их соединение между собой или устанавливать запорные вентили при отсутствии байпасов в многоквартирных домах запрещено. Все переделки в системе отопления необходимо согласовывать с Управляющей компанией.

Установка радиаторов

Самостоятельная установка радиаторов не вызовет проблем в системе отопления в дальнейшем, если правильно выполнить все требования к таким работам и обеспечить герметичность всех соединений. Кроме того, некоторые виды батарей требуют аккуратности при обращении: алюминиевые и биметаллические радиаторы имеют довольно мягкий внешний корпус, который можно легко помять при ударе.

Процесс установки производится в следующем порядке:

1. Снимаем старый радиатор (если это необходимо). Естественно, магистраль отопления должна быть при этом перекрыта;
2. Размечаем место установки. Радиаторы обычно вешаются на специальный кронштейн, который крепится к стене. Крепеж в комплекте чаще всего рассчитан на бетонные или кирпичные стены. Если вы хотите повесить радиатор на мягкую стену, например, из гипсокартона, необходимо использовать специальные дюбели. Алюминиевые и биметаллические батареи не создадут опасных нагрузок для такой стены, а вот чугунный вариант здесь лучше не использовать. Кронштейн нужно установить так, чтобы радиатор располагался с учетом требований, описанных в предыдущем разделе;
3. Теперь нужно собрать батарею. Для этого во все четыре монтажных отверстия вкручиваем переходники, идущие в комплекте. Обычно два из них имеют левую резьбу, а два – правую, поэтому необходимо проявить внимательность. Далее, в зависимости от схемы подключения, неиспользуемые коллекторы заглушаем, один краном Маевского, а другой – специальным запорным колпачком. Все места соединений тщательно герметизируем;

4. Для предотвращения протекания воды в местах соединений прокладываем сантехнический лен. Фум ленту здесь лучше не использовать. Лен нужно наматывать правильно: для правой резьбы по часовой стрелке, а для левой – в обратном направлении. В этом случае при накручивании на резьбу подсоединяемых элементов лен не будет выбиваться из-под них. Для надежности соединение можно дополнительно уплотнить специальными средствами, например, пастой Unipak;
5. К местам подвода магистральных труб прикручиваем шаровые краны. Они позволят в дальнейшем снимать радиатор для чистки и обслуживания, не останавливая работу всей системы;
6. Теперь осталось только повесить радиатор на кронштейн и подключить к нему подводимые трубы. Места соединений герметизируем по приведенному выше алгоритму.

Итак, мы рассмотрели все возможные виды подключений батарей отопления. Если вы только планируете структуру системы для собственного жилья, то можете выбрать наиболее подходящую схему. Если же вы живете в городской квартире, такой свободы у вас нет. В любом случае, понимание принципов и особенностей подключения радиаторов позволит вам самостоятельно обслуживать и устанавливать отопительные приборы в своем доме.

all-for-teplo.ru

видео-инструкция по монтажу своими руками, особенности диагональной разводки отопления, схема, цена, фото

Какова оптимальная схема подключения радиаторов отопления при однотрубной системе? Нужны ли байпасы между врезками или отопительные приборы можно подключить последовательно? Какие диаметры розлива и подводок использовать? Что из запорной арматуры нужно монтировать на подводки? Давайте попробуем ответить на эти вопросы.

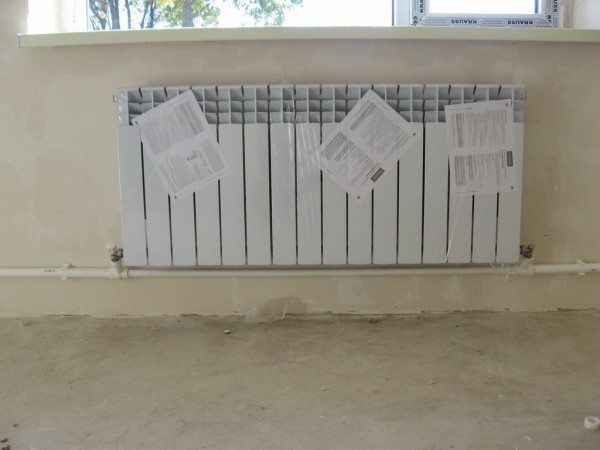

Алюминиевый радиатор в однотрубной системе.

Ее величество ленинградка

Так называется простейшая и, вероятно, наиболее популярная схема однотрубной разводки.

Чем она завоевала симпатию специалистов?

• Крайне высокой отказоустойчивостью. Если двухтрубные схемы могут обеспечивать неравномерный нагрев отопительных приборов, а в сильные холода даже быть разморожены, то вызвать какие-то отклонения в штатной работе ленинградки можно только сознательно.Западание клапанов винтовых вентилей, заиливание или неправильная балансировка ни при каких обстоятельствах не приведут к остановке контура или его отдельных участков.
• Простотой исполнения. Спроектировать и смонтировать ленинградку может даже дилетант: для понимания принципа ее работы достаточно минимума здравого смысла и пространственного воображения.
• Возможностью работы как с принудительной циркуляцией, так и с естественной, за счет расширения нагретого теплоносителя.

Уточним: минимальные модификации для перехода с принудительной на естественную циркуляцию все же понадобятся.Гравитационная система включает разгонный коллектор (вертикальный участок розлива) сразу после котла.Кроме того, между врезками насоса должен присутствовать байпас с диаметром, равным диаметру розлива: он снизит гидравлическое сопротивление участка до минимума.

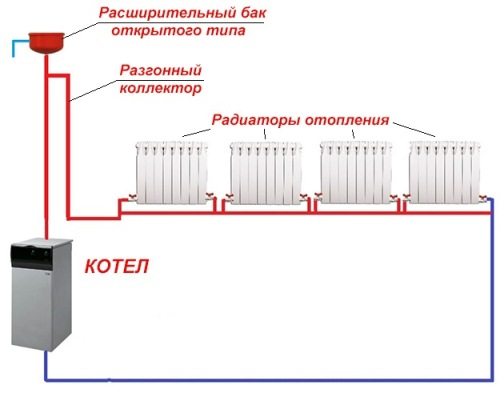

Простейшая гравитационная система.

Радиаторы

Выбор

Начнем с того, какими должны быть отопительные приборы в автономном контуре. Для начала давайте оценим условия, в которых им предстоит выполнять свои функции:

Параметр	Значение
Рабочее давление	0,3 — 2,5 кгс/см2
Рабочая температура	50 — 75С

Как легко заметить, в требования автономных систем укладываются с хорошим запасом характеристики недорогих чугунных и алюминиевых секционных батарей. Дорогостоящие биметаллические изделия здесь явно окажутся излишеством: их стойкость к высоким давлениям и температурам не будет востребована.

Далее: чугунные и алюминиевые секции сильно различаются массой и внутренним объемом. И то, и другое непосредственно влияет на инерционность отопительной системы — то, сколько времени будет требоваться на ее разогрев до рабочей температуры и последующее охлаждение.

Отсюда — практическая рекомендация:

• При монтаже своими руками системы с твердотопливным котлом стоит предпочесть чугунные батареи. Их медленное охлаждение позволит стабилизировать температуру в помещении между растопками котла.

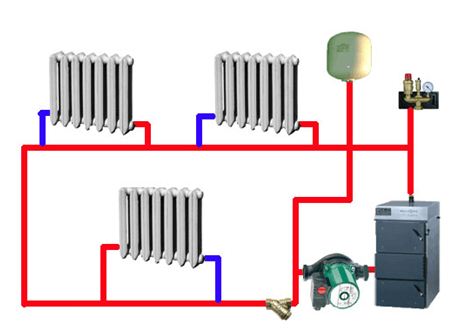

  Чугунные радиаторы прекрасно дополнят твердотопливный котел.

• Для газовых, электрических и дизельных котлов предпочтительны алюминиевые радиаторы. Их привлекательный дизайн, высокая теплоотдача и вполне демократичная ценане оставляют другим решением никаких шансов.

Врезка

Дано: помещение опоясывает розлив. В него нужно врезать отопительные приборы. Как это сделать?

Единственно правильное подключение радиаторов отопления при однотрубной системе осуществляется параллельно розливу, без его разрыва и уменьшения диаметра. Подчеркнем еще раз: между врезками радиатора присутствует постоянно открытый байпас с диаметром, равным диаметром розлива.

Почему? Ведь, казалось бы, это должно уменьшить теплоотдачу отопительных приборов, поскольку большая часть теплоносителя циркулирует через розлив?

На практике падение температуры любой точки радиатора относительно температуры розлива будет минимальным.

А вот разрыв или уменьшение диаметра розлива создадут проблем куда больше, чем решат:

• Разрыв розлива и последовательное подключение отопительных приборов поставят крест на их независимой регулировке. Любая дросселирующая арматура будет регулировать проходимость всего розлива.

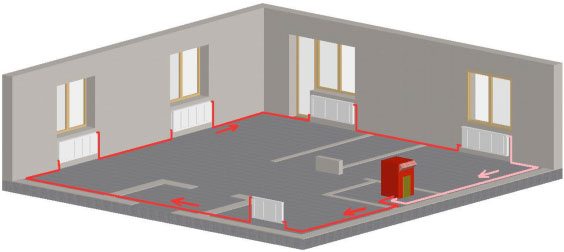

Независимая регулировка теплоотдачи приборов невозможна.

• Уменьшение диаметра даст рост гидравлического сопротивления контура, что неизбежно скажется на скорости циркуляции теплоносителя в гравитационном режиме, при отключенном насосе.

Полезно: промежуточным решением может стать установка на каждый байпас шарового полнопроходного крана.Такая схема не увеличит гидравлическое сопротивление розлива, но допустима лишь в том случае, если обслуживанием системы будет заниматься человек, хорошо понимающий ее устройство.Достаточно перекрыть вентиль на подводке радиатора при закрытом байпасе — и весь контур будет разморожен.

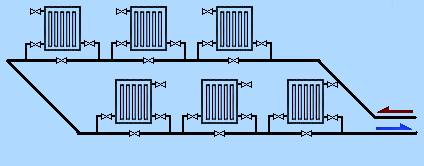

Схема с разрывающими байпасы кранами.

Подключение подводок

Подключение радиаторов отопления при однотрубной системе отопления может быть выполнено по одной из трех схем:

1. Односторонняя боковая. Обе подводки соединяются с парой радиаторных пробок на одной (правой или левой) стороне отопительного прибора.

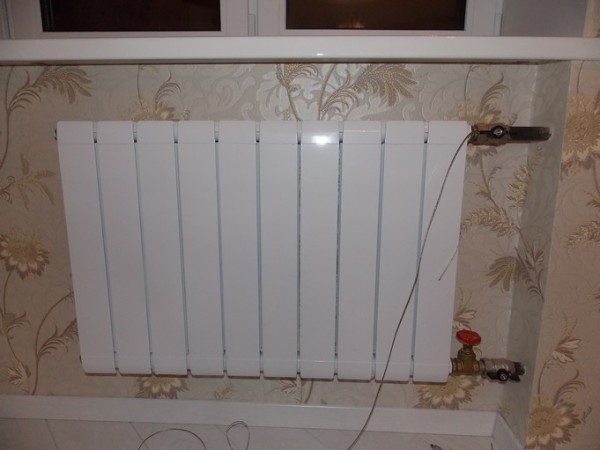

Одностороннее боковое подключение.

2. Двухсторонняя нижняя: подключение выполняется через пару нижних пробок слева и справа.
3. Диагональное: подводки входят в верхнюю и нижнюю пробки с противоположных сторон батареи.

Каковы достоинства и недостатки каждой схемы?

Односторонняя схема практична при небольшом размере радиатора (до 7 секций). В этом случае все секции прогреваются достаточно равномерно. А вот при количестве секций 10 и более конец отопительного прибора будет заметно холоднее подводок.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя через любое количество секций. Однако большая его часть в этом случае проходит через нижний коллектор; верх секций прогревается в основном за счет теплопроводности их материала.

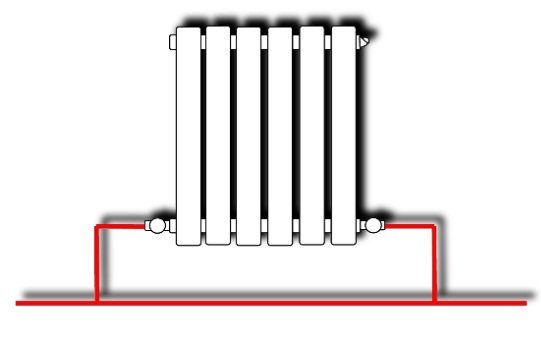

Подключение снизу вниз.

Наконец, диагональное подключение радиатора отопления при однотрубной системе обеспечивает максимально возможную теплоотдачу при любой длине радиатора.

Размеры труб

Принудительная циркуляция

Если в системе установлен постоянно работающий циркуляционный насос, при проектировании контура используются следующие условные проходы труб:

• розлив — 25 мм;
• подводки при длине радиатора до 10 секций — 15 мм;
• подводки при длине радиатора свыше 10 секций — 20 мм.

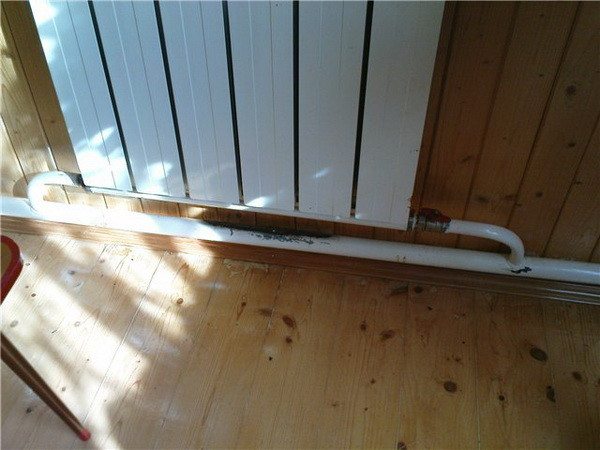

Соотношение диаметров розлива и подводок хорошо видно на фото.

Обратите внимание: для стальной трубы условный проход (ДУ) примерно соответствует внутреннему диаметру. Полимерные и металлополимерные трубы маркируются наружным диаметром; как правило, он на шаг больше внутреннего. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

Естественная циркуляция

Если контур предназначен для работы в режиме естественной циркуляции, главная задача проектировщика — минимизировать его гидравлическое сопротивление. Как этого добиться?

Инструкция не отличается сложностью:

• используются отопительные трубы с минимальной шероховатостью — металлопластиковые или полипропиленовые;
• диаметр розлива увеличивается как минимум до 40 миллиметров.

Элементы обвязки

Однотрубное подключение радиаторов отопления не требует их обязательной балансировки; однако возможность отключения отдельных приборов и регулировки их теплоотдачи лучше предусмотреть.

Оптимальный набор запорно-регулирующей арматуры таков:

• на обратной подводке монтируется шаровый вентиль;
• подающая подводка снабжается дросселем или термостатической головкой. Дроссель позволяет регулировать теплоотдачу вручную; термоголовка автоматизирует регулировку, поддерживая постоянную температуру в помещении;
• если радиатор расположен выше розлива, в одной из его верхних пробок устанавливается воздушник — кран Маевского.

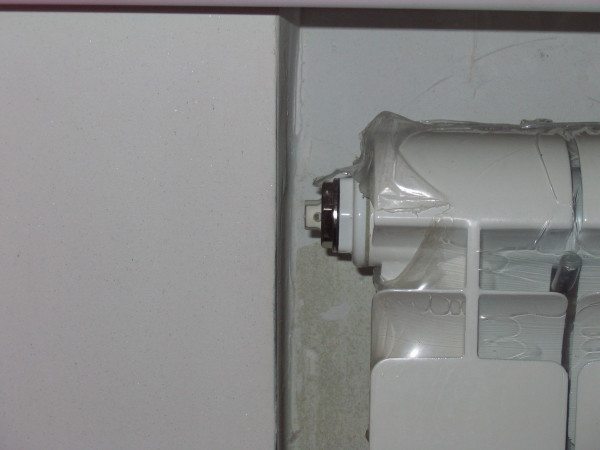

Кран Маевского позволит стравить воздух после сброса контура.

Заключение

Надеемся, что предложенная вниманию читателя информация поможет ему в проектировании собственной отопительной системы. Узнать больше о том, как выполняется подключение радиаторов при однотрубной системе отопления, позволит видео в этой статье. Успехов!

o-trubah.ru

как правильно подключить батареи в квартире

Батареи и радиаторы

В зависимости от планировки, площади квартиры, метода подачи теплоносителя и других параметров, способы подключения отопительных приборов могут различаться. Причем эти различия довольно существенны и заметно влияют на итоговую теплоотдачу всей системы. При неудачном монтаже утечки тепловой энергии могут доходить до 30 процентов, и потребитель, в конечном итоге, будет платить за тепло, которое не получает. Именно поэтому не стоит полагаться на советы соседей и знакомых в вопросе обеспечения теплом своего жилья, целесообразно самостоятельно разобраться во всех нюансах таких работ или доверить это специалистам.

1

Факторы, влияющие на эффективность отопительной системы

Прежде чем приступить к проектированию системы, приобретению батарей и необходимых расходных материалов, нужно рассмотреть нюансы, которые в значительной мере повлияют на выбор того или иного решения и помогут правильно подключить радиаторы.

1. 1. Количество и расположение стояков от магистрали центрального отопления.
2. 2. Места расположения, размер и количество отопительных приборов в квартире.
3. 3. Способ подключения, от которого будет зависеть конечное количество приобретаемых труб и фурнитуры при монтаже.

Разнообразие радиаторов, обычно алюминиевых, различающихся по многим параметрам, заставляет растеряться даже искушенного покупателя. Поэтому в вопросе выбора необходимо придерживаться некоторых основополагающих правил. Во-первых, способ подключения будет зависеть от того, какая схема подачи теплоносителя используется в доме собственника. Если каждый стояк имеет только одну трубу, то подключение однозначно будет однотрубным. Если же в наличии имеется два трубопровода, то в силах владельца по желанию осуществить подключение как по однотрубной, так и по двухтрубной схемам.

Второе, на что нужно обратить внимание, это место вывода отверстий в радиаторе. Подавляющее большинство используемых приборов имеет их боковое расположение. Если в квартире планируется реализация некоего дизайнерского решения, которому могут визуально повредить мало эстетичные выводы сбоку от отопительного прибора, то рационально будет приобрести батареи с нижним подключением. При этом трубопроводы можно скрыть под полом или провести по напольному покрытию, минимизируя нежелательный визуальный эффект.

При планировании количества и размера радиаторов нужно учитывать, что средневзвешенная норма теплоотдачи от них согласно действующим правилам должна составлять не менее 100 Вт на квадратный метр помещения. В северных районах, где температура окружающей среды в холодное время года опускается до минус 40 градусов, необходимо увеличивать этот показатель вдвое. Генерация тепловой энергии различными типами батарей указана в документации к изделию.

Размечая места под крепление приборов, необходимо придерживаться следующих правил:

1. 1. Основные места расположения – под окнами, в углах помещения, которые выходят на внешний угол всего дома, в кладовках, в подъездах.
2. 2. Расстояние от стены до отопительного прибора – не менее 3 см. В противном случае поток теплого воздуха от тыльной стороны батареи будет задерживаться, что снизит эффективность обогрева.
3. 3. Расстояние от пола до прибора – 6 см и более. Это обеспечит своевременное поступление холодного воздуха в процессе его конвекции в помещении.
4. 4. До подоконника необходимо оставить зазор минимум в 5 см.
5. 5. Для лучшего эффекта желательно разместить за отопительным прибором теплоотражающий материал – изоспан, пенофол или их аналог.
6. 6. Размещать радиаторы снизу оконного проема необходимо так, чтобы ось, проходящая через середину окна, совпадала с серединой прибора.

Соблюдая эти правила, можно добиться максимальной тепловой эффективности отопительной системы всей квартиры, что обеспечит комфортное проживание в любое время года.

2

Однотрубная схема

Является наиболее распространенной в коммунальных домах благодаря существенной экономии расходных материалов и простотой монтажа. Тем не менее, такой вариант подключения имеет несколько серьезных недостатков, и выбор именно такой схемы рекомендуется только в случае, если в стояке квартиры имеется всего один трубопровод, не позволяющий организовать подключение радиаторов отопления иначе.

Однотрубная схема подразумевает поочередную подачу горячего теплоносителя от одного радиатора к другому, из-за чего основной минус такой системы – постепенное уменьшение температуры по мере удаления от подающего стояка. То есть горячая вода, поступающая из системы центрального отопления, попав в первый радиатор, и нагревая его, остывает. И ко второй батарее подается уже с недостаточной для полноценного обогрева температурой. Поэтому выбирать такой способ рекомендуется для небольших помещений с одним-двумя радиаторами с количеством секций не более 8.

Вторым недостатком схемы с одним трубопроводом является невозможность установки терморегулирующих устройств для каждой батареи. При уменьшении подачи теплоносителя на одном приборе ее интенсивность снизится во всей магистрали. По этой причине такую схему целесообразно использовать в коммунальных домах с квартирами, имеющими небольшие комнаты с одним радиатором, причем чем ниже этаж, тем большее количество секций он должен иметь, так как при движении теплоносителя снизу вверх он остывает. В этом случае общая длина трубопровода должна не превышать 30 метров и иметь не более пяти радиаторов.

Однотрубная система может быть реализована боковым, нижним и диагональным способом подключения. При наличии на линии одного радиатора подключение будет односторонним боковым либо нижним. В таком случае рекомендуется использовать байпас – перемычку между подающей и отводящей трубами и краны для ремонта или замены батареи в случае неисправности. При наличии в магистрали двух или более отопительных приборов целесообразно выбрать диагональную схему, когда подающий трубопровод подключается к верхнему боковому входу батареи, а выходной – к нижнему с противоположной стороны прибора. Затем выходная труба подключается к верхнему разъему следующей батареи и т. д.

3

Схема отопления двухтрубного типа

Более качественно реализовать возможности центрального отопления в квартире позволяет способ подключения с двумя трубопроводами. В данном случае для подачи и отвода теплоносителя используются 2 трубы. Благодаря этому горячая вода поступает в отопительные приборы одновременно и с равной температурой, поэтому все батареи нагреваются одинаково, независимо от места расположения и количества секций. Несмотря на несколько больший расход материалов, по сравнению с однотрубной, имеет ряд явных преимуществ:

1. 1. Одинаковый нагрев всех отопительных приборов в квартире.
2. 2. Возможность регулировки температуры каждого отдельного прибора.
3. 3. Простой ремонт или замена радиатора в случае поломки.
4. 4. Меньший диаметр труб по сравнению с однотрубной разводкой, что сокращает разницу в стоимости практически до нуля.

Аналогично вышеописанному методу подключения с одной трубой, двухтрубная система также реализуется несколькими способами – по диагонали, боковым (односторонним) или нижним способом. Наиболее эффективным считается именно диагональное подключение, при котором потери тепла минимальны, именно при монтаже таким способом производители испытывают свои изделия на теплоотдачу.

4

Боковое одностороннее соединение

Используется при подключении одного отопительного прибора к стояку системы отопления. Тогда подающая горячую воду труба соединяется с верхним отверстием радиатора, а выходная труба (обратка) – с нижним на той же стороне. Схема широко применяется в многоквартирных домах большой и средней этажности, когда теплоноситель подается вертикально по нескольким стоякам в каждой комнате. В данном случае тоже необходимо использовать байпас и перекрывающие краны для безопасной эксплуатации всего стояка в случае замены батареи.

Стоит отметить, что одностороннее боковое подключение эффективно лишь при небольшой длине обогревательного прибора, количество секций не должно превышать 10-12. В противном случае горячий теплоноситель внутри радиатора будет перемещаться по кратчайшему пути и сторона батареи, обратная подключению, будет плохо прогреваться. Это также касается и однотрубной схемы подключения.

5

Диагональный способ подключения при двухтрубной схеме

Данный вид подключения является наиболее рациональным. Теплопотери в этом случае минимальны, а нагрев батареи происходит равномерно по всем секциям, поэтому можно использовать радиаторы с большим их количеством. Нужно помнить, что чем больше секций в приборе, тем большего диаметра должны быть подающая и отводящая трубы.

В зависимости от конкретной ситуации диагональная разводка реализуется двумя способами:

1. 1. Горячая вода подается в верхнее отверстие радиатора с одной из сторон и, пройдя все секции отопительного прибора, выводится из нижнего отверстия с противоположной стороны.
2. 2. Теплоноситель входит через нижнее впускное отверстие и выходит через верхнее, с противоположной стороны.

Диагональный способ подключения реализуется в любой квартире с наличием подающего и отводящего трубопроводов в стояке, но нужно помнить, что согласно законодательству существует ограничение на количество секций отопительных приборов, и их чрезмерное увеличение может повлечь штраф, демонтаж и приведение в соответствие с нормами.

6

Особенности нижнего подключения

Нижнее, его еще называют седельное, подключение характеризуется наиболее низким коэффициентом теплоотдачи и его используют только при явной необходимости, обычно с целью сокрытия трубопроводов под полом. В зависимости от конструктивных особенностей применяемых радиаторов различают:

1. 1. Подключение радиатора с двух сторон к нижним отверстиям.
2. 2. Подключение снизу к специальным отверстиям (применимо для некоторых моделей).

Стоит отметить, что радиаторы, имеющие нижние входное и выходное отверстия, имеют специальные встроенные краны, позволяющие самостоятельно перекрыть подачу теплоносителя и заменить батарею. Также нижнее подключение не стоит использовать при длине магистрали более 50 метров при естественной циркуляции теплоносителя, необходимо использовать циркуляционный насос.

obustroen.ru

видео-инструкция по монтажу своими руками, особенности установки двух батарей к одному стояку, схема, цена, фото

Обычно система обогрева в частных домах является автономной, поэтому для ее организации требуется приобрести котел достаточной мощности и определить, какой должна быть теплоотдача радиаторов отопления. Потом уже дело остается за малым – нужно всего лишь с помощью трубопровода соединить отопительные приборы с котлом и заправить все теплоносителем. Наиболее оптимальной схемой подключения является двухтрубная, когда есть и подача, и обратка.

Схема подключения радиатора отопления двухтрубная система с нижней разводкой

Типы отопительных систем

Используют однотрубные и двухтрубные варианты, которые могут обладать как достоинствами, так и недостатками. Конструкция может монтироваться как с нижней разводкой, так и с верхней. Однако последняя применяется чаще всего, так как является более удобной и практичной.

Как вы знаете, принцип работы автономной системы обогрева заключается в постоянной циркуляции воды или другого теплоносителя от котла к устройствам и обратно. При этом он может передвигаться самотеком, либо в принудительном порядке, что достигается путем подключения насоса.

Чем отличаются между собой одно- и двухтрубные схемы обогрева

Двухтрубный вариант подключения

Рассмотрим ее особенности:

1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

4. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:

• длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
• короткий — пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Разводка

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления, так же, как и в предыдущем случае, подключаются диагонально.

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

В системе есть возможность автоматического регулирования температуры

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

Диагональное подключение двух радиаторов отопления к одному стояку

Варианты подключения отопительных приборов к системе

Мы часто говорим слова – «подключить» и «присоединить», подразумевая выполнения одного и того же действия – соединить радиатор с трубопроводом отопительной системы.

Однако такой подход является дилетантским, так как между ними существует определенная техническая разница:

• присоединить радиатор – подвести к нему тубу подающей магистрали и «обратки». Примером может служить к радиатору боковой вариант, когда трубы подходят к прибору с одной стороны сверху и снизу, или диагональный.
• подключить отопительное устройство – создать узел соединения, в котором есть подача или обратка, а также используются регулирующие шаровые краны, клапана или другие подобные элементы.

Есть два основных варианта системы отопления, от которых зависит окончательная сборка отопительной схемы дома иди квартиры:

1. Верхняя – подающая магистраль расположен выше верхнего уровня радиатора.В данном случае используют такие варианты присоединения радиатора:

• одностороннее боковое (снизу и сверху) – способ наиболее эффективен при использовании в батарее не более 10 секций. В противном случае прогрев дальних происходит не полностью, из-за чего КПД устройства существенно снижается;

Одностороннее боковое подсоединение прибора с верхней разводкой системы

• диагональное (сверху и снизу) может быть двух способов, каждый из которых считается самым эффективным при таком способе разводки. Вы можете использовать приборы с большим, чем 10, количеством секций и они все будут прогреваться максимально.

2. Нижняя – подающая магистраль подходит к радиатору снизу, обычно применяется при установке насоса:

• одностороннее боковое (сверху и снизу) – в данном случае, как и в предыдущем, максимальный эффект от такого способа можно получить только при количестве секций в отопительных приборах не более 10, иначе теплоноситель просто не успеет прогреть их;

Подсоединение боковое при нижней обвязке

• диагональное (сверху и снизу) – эффект такой же, как и при верхней разводке;

Диагональный способ подсоединения при нижней обвязке

• нижний способ – в этом случае подача подходит снизу к радиатору и выходит с другой стороны тоже снизу. Наибольший эффект будет только при установке насоса;

Как подключить нижним способом конечный радиатор

На фото — вариант подсоединения, когда обратное кольцо за отопительным прибором

Совет: производить закольцовку подачи и обратки дальше, чем установлен последний радиатор следует предельно осторожно, иначе это может повлиять на настройку всей отопительной системы.

Учтите:

• при верхней разводке максимальный эффект вы получите при диагональном подсоединении приборов;
• при нижней разводке и насосе самым эффективным вариантом будет нижний (снизу-снизу).

Вывод

Как видно из статьи, двухтрубный вариант подключения радиаторов к системе отопления является наиболее приемлемым почти со всех точек зрения, за исключением увеличения расходов на комплектующие. Они позволяют без труда произвести регулировку температуры теплоносителя для разных помещений, а также сделать необходимую балансировку, чтобы не произошел гидравлический удар.

Монтаж отопительных приборов к схеме не представляет сложностей, поэтому в частных домах его производят обычно самостоятельно. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

gidroguru.com

Подключение батарей отопления

Типы подключения батарей

Подключение радиаторов (батарей) отопления существуют три основных типа:1 — диагональное,2 — боковое 3 — нижнее (ленинградка)Давайте рассмотрим все три.

Условные обозначения к схемам:1 – Кран Маевского2 – Нагревательные устройства (радиаторы, батареи)3 – Направление движения теплоносителя (теплопоток)4 – Заглушка

Схема диагонального подключения батарей (радиаторов).

Когда производители батареи (радиатора) указывают тепловую мощность своего изделия, то они имеют в виду именно такой тип подключения. Диагональное подключение обеспечивает максимальную теплоотдачу нагревательного устройства.

Схема бокового подключения батарей (радиаторов)

По сравнению с диагональным, боковое  подключение проигрывает в теплоотдаче от двух до пяти процентов.

Схема нижнего подключения батарей (радиаторов)

Это подсоединение в народе еще называют «ленинградкой», от диагонального его потери составляют от 10 до 15 % мощности теплоотдачи. Сразу уточним, что потери бокового и нижнего подключения следует учитывать только при значительной длине трубопровода. То есть при автономном (индивидуальном) отоплении эти потери ничтожно малы и как правило не учитываются.

Видео пояснение по подключению радиаторов

Примеры подключения батарей (радиаторов)

Схема  подключения батарей (радиаторов) в системе отопления с природной циркуляцией теплоносителя:

Увеличить рис.

1 — Котел2 — Переливной патрубок3 — Расширительный бачек4 — Трубопровод подачи (подача)5 — Вентиля регулировки отопления и воданагрева  на каждое нагревательное устройство6а — Диагональное подключение батареи6б — Боковое подключение батареи7 — Обратный водопровод (обратка)8 — Канализационный слив9 — Вентиль для слива води с  системы отопления10 — Вентиля регулировки отопления и воданагрева для всей системы11 — Вентиль для подпитки системы водой12 — Фильтр тонкой механической очистки13 — Кран Маевского

Однотрубная схема подключения батарей (радиаторов) в системе отопления с принудительной циркуляцией теплоносителя:

Увеличить рис.

1 — Котел2 — Переливной патрубок3 — Расширительный бачек4 — Циркуляционный насос5 —  Вентиль для слива води с  системы отопления6 — Трубопровод подачи (подача)7 — Кран Маевского8а — Диагональное подключение батареи8б — Нижнее подключение батареи8в — Боковое подключение батареи9 — Обратный водопровод (обратка)10 — Канализационный слив11 — Вентиль для подпитки системы водой12 — Фильтр тонкой механической очистки

Двухтрубная схема подключения батарей (радиаторов) в системе отопления с принудительной циркуляцией теплоносителя:

Увеличить рис.

1 — Котел2 — Переливной патрубок3 — Расширительный бачек4 — Циркуляционный насос5 —  Вентиль для слива води с  системы отопления6 — Трубопровод подачи (подача)7 — Кран Маевского8а — Диагональное подключение батареи8б — Боковое подключение батареи8в — Нижнее подключение батареи9 — Обратный водопровод (обратка)10 — Канализационный слив11 — Вентиль для подпитки системы водой12 — Фильтр тонкой механической очистки13 — Вентиля регулировки отопления и воданагрева  на каждое нагревательное устройство

В последнее время мастера практики советуют ставить вентиля регулировки отопления и воданагрева  на каждое нагревательное устройство не на трубопровод подачи, а на обратный водопровод (обратку), обосновывая это улучшением теплоотдачи в связи с ограничением не поступлением горячего теплоносителя, а оттоком холодного.

Читайте также: Схемы установки отопления

Евгений Новиков

Эксперт проекта Masstter.com

Статья помогла вам?

Дайте нам об этом знать - поставьте оценку

Загрузка...

masstter.com

---

•
  Газ домашний
•
  Почему стреляет котел отопления в частном доме
•
  Химический дозатор
•
  Чем закрыть дырку между стеной и ванной
•
  Poolmate live инструкция на русском
•
  Глубокие колодцы
•
  Глубокие бассейны
•
  Гидролизные котлы
•
  Когда лучше копать колодец осенью или весной
•
  Дивертор керамический
•
  Летят искры из дымохода
