Эжектор - это что такое? Описание, устройство, виды и особенности. Эжектор это техническое устройство
это что такое? Описание, устройство, виды и особенности
Бизнес 31 октября 2017Эжектор - это приспособление, которое предназначается для того, чтобы передавать кинетическую энергию от одной среды, движущейся с большей скоростью, к другой. В основе работы этого устройства лежит принцип Бернулли. Это значит, что агрегат способен создавать пониженное давление в сужающемся сечении одной среды, что, в свою очередь, будет вызывать подсос в поток другой среды. Таким образом, она переносится, а после и удаляется от места всасывания первой среды.

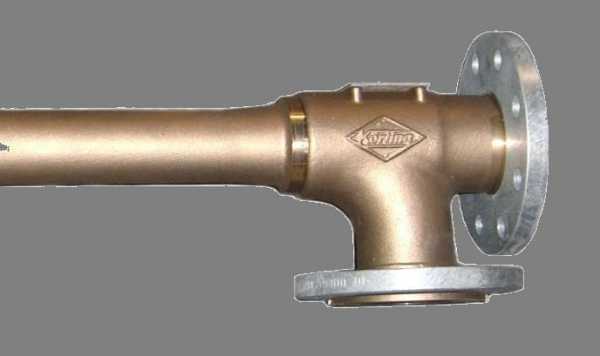

Общие сведения о приспособлении
Эжектор - это небольшое, но очень эффективное устройство, которое работает в паре с насосом. Если говорить о воде, то, естественно, что используется водяной насос, однако он также может работать в паре и с паровым, и с паромасляным, и с парортутным, и с жидкостно-ртутным.
Применение этого оборудования целесообразно в том случае, если водоносный слой залегает довольно глубоко. В таких ситуациях чаще всего случается так, что обычное насосное оборудование не справляется с обеспечением дома водой или же подает слишком слабый напор. Эжектор же поможет решить данную проблему.

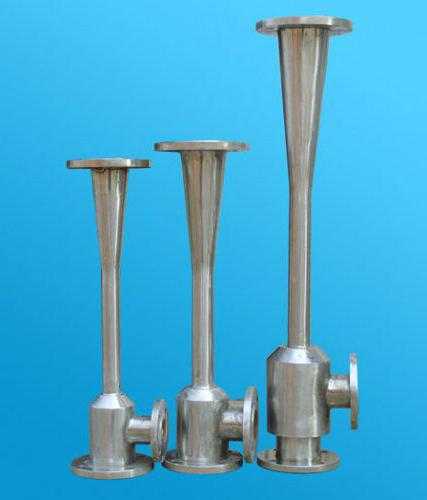

Виды
Эжектор - это довольно распространенное оборудование, а потому существует несколько разнообразных видов этого устройства:
- Первый - это паровой. Он предназначается для отсасывания газов и замкнутых пространств, а также для поддержания разрежения в этих пространствах. Применение этих агрегатов распространено в разнообразных технических отраслях.
- Второй - это пароструйный. Этот аппарат использует энергию струи пара, при помощи которой он способен отсасывать жидкость, пар или газ из замкнутого пространства. Пар, который выходит из сопла с большой скоростью, влечет за собой перемещаемое вещество. Чаще всего использовался на различных судах и кораблях для быстрого отсоса воды.
- Газовый эжектор - это приспособление, принцип работы которого построен на том, что избыточное давление высоконапорных газов применяется для сжатия газов низкого давления.
Видео по теме
Эжектор для отсоса воды
Если говорить о добыче воды, то тут чаще всего используется эжектор для насоса водяного. Все дело в том, что если после бурения скважины вода оказывается ниже, чем семь метров, то обычный водяной насос будет справляться с большим трудом. Конечно, можно покупать сразу погружной насос, производительность которого значительно выше, однако это дорого. А вот при помощи эжектора можно повысить мощность уже имеющегося агрегата.
Стоит отметить, что конструкция данного устройства довольно проста. Производство самодельного приспособления также остается вполне реальной задачей. Но для этого придется потрудиться над чертежами для эжектора. Основной принцип работы этого простого аппарата заключается в том, что он придает потоку воды дополнительное ускорение, что приводит к увеличению поставок жидкости в единицу времени. Другими словами, задача агрегата - это усиление напора воды.

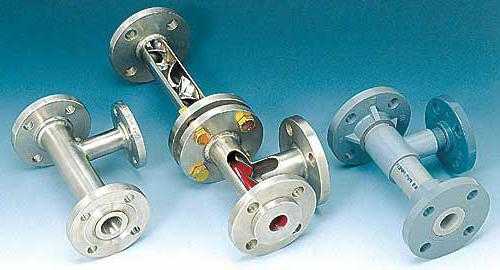

Составные элементы
Установка эжектора приведет к тому, что оптимальный уровень забора воды сильно увеличится. Показатели будут примерно равны от 20 до 40 метров в глубину. Еще один из плюсов именно этого устройства в том, что его работа требует гораздо меньших затрат электроэнергии, чем потребует, к примеру, более производительный насос.

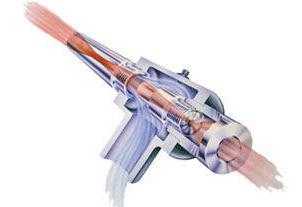

Сам же насосный эжектор состоит из таких частей, как:
- всасывающая камера;
- смесительный узел;
- диффузор;
- зауженное сопло.
Принцип работы
Принцип работы эжектора полностью основан на принципе Бернулли. Это утверждение гласит о том, что, если увеличить скорость движения какого-либо потока, то вокруг него всегда будет образовываться область с низким давлением. Из-за этого и достигается такой эффект, как разряжение. Сама же жидкость будет проходить через сопло. Диаметр этой детали всегда меньше, чем габариты всей остальной конструкции.
Тут важно понимать, что даже небольшое сужение будет значительно ускорять поток поступающей воды. Далее вода будет попадать в камеру смесителя, где она создаст пониженное давление. Из-за возникновения этого процесса будет происходить так, что через всасывающую камеру в смеситель будет попадать жидкость, давление которой будет значительно выше. Это и есть принцип эжектора, если описывать его вкратце.
Здесь важно отметить, что вода в устройство должна попадать не от непосредственного источника, а от самого насоса. Другими словами, агрегат должен быть смонтирован таким образом, чтобы некоторая часть воды, которая поднимается при помощи насоса, оставалась в самом эжекторе, проходя через сопло. Это необходимо для того, чтобы была возможность подачи постоянной кинетической энергии той массе жидкости, которую нужно поднять.
Благодаря работе именно таким образом будет поддерживаться постоянное ускорение потока вещества. Из преимуществ можно выделить то, что использование эжектора для насоса позволит экономить большое количество электроэнергии, так как станция не будет работать на пределе.
Тип устройства для насоса

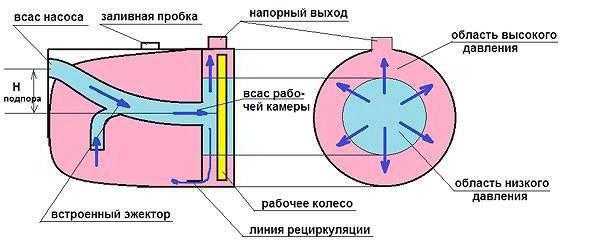

В зависимости от места установки агрегата может быть встроенный или выносной тип. Огромной конструктивной разницы между местами установки не имеется, однако некоторые небольшие отличия все же дадут о себе знать, так как немного изменится монтаж самой станции, а также ее работоспособность. Конечно, понятно из названия, что встроенные эжекторы устанавливаются внутрь самой станции или же в непосредственной близости от нее.
Такой тип агрегата хорош тем, что не придется выделять дополнительное место для его установки. Сам монтаж эжектора также не придется проводить, так как он уже встроен, нужно будет установить лишь саму станцию. Еще одно преимущество такого устройства в том, что оно будет очень хорошо защищено от различного рода загрязнений. Недостатком станет то, что такой тип аппарата будет создавать достаточно много шума.

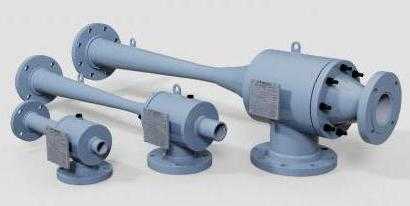

Сравнение моделей
Выносное же оборудование установить будет несколько сложнее и придется выделить отдельное место для его расположения, однако количество шума, к примеру, значительно уменьшится. Но тут есть другие недостатки. Выносные модели способны обеспечить эффективную работу лишь на глубине до 10 метров. Встроенные модели изначально рассчитываются на не слишком глубокие источники, но преимущество в том, что они создают довольно мощный напор, что приводит к более эффективному использованию жидкости.
Создаваемой струи вполне хватит не только для бытовых нужд, но еще и для таких операций, как полив, к примеру. Повышенный уровень шума от встроенной модели - это одна из наиболее существенных проблем, о которой придется позаботиться. Чаще всего она решается тем, что насосная станция вместе с эжектором устанавливается в отдельном здании или в кессоне скважины. Также придется озаботиться более мощным электродвигателем для таких станций.
Подключение
Если говорить о подключении выносного эжектора, то придется выполнить такие операции:
- Прокладка дополнительной трубы. Данный объект необходим для того, чтобы обеспечить циркуляцию воды от линии напора до водозаборной установки.
- Второй шаг - это подсоединение к всасывающему отверстию водозаборной станции специального патрубка.
А вот подключение встроенного агрегата ничем не будет отличаться от обычного процесса монтажа насосной станции. Все необходимые процедуры по подсоединению нужных труб или патрубков осуществляются еще на заводе.
