Грамотная регулировка реле давления воды для насоса в 6 этапов. Фото реле давления

Реле давления воды - 85 фото вариантов подключения

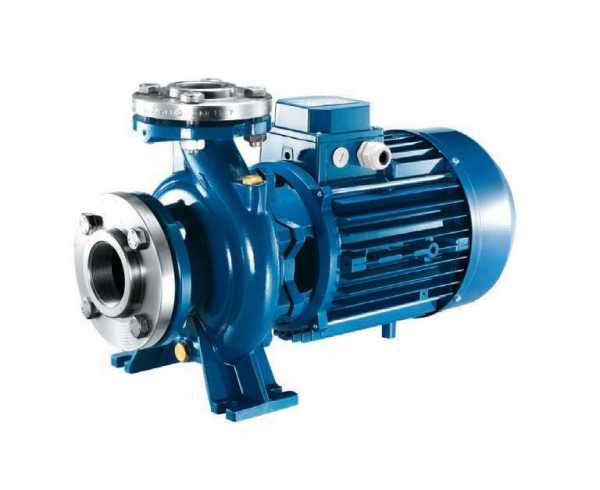

Для организации водоснабжения на даче или загородном участке применяется насосное оборудование. Каким бы качественным он ни было, необходимы дополнительные приспособления, которые регулируют работу всей системы. Именно к таким устройствам и относится реле.

Назначение прибора

Для эффективного задействования насосного оборудования необходимо поддержание давления внутри системы локального водоснабжения на постоянном уровне. Для этого используются гидроаккумулятор, а также специальное реле давления. Они технически присоединяются к трубопроводу.

Необходимое место для крепления реле — между самим насосом и устанавливаемым гидроаккумулятором, причем ближе к последнему.

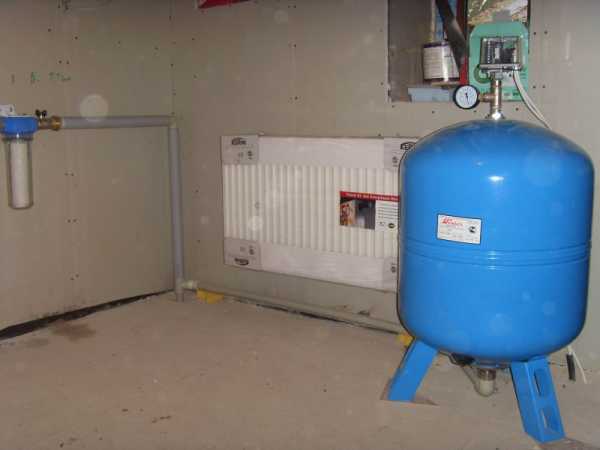

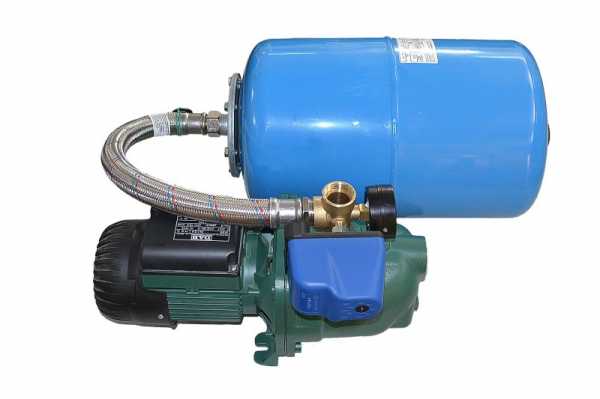

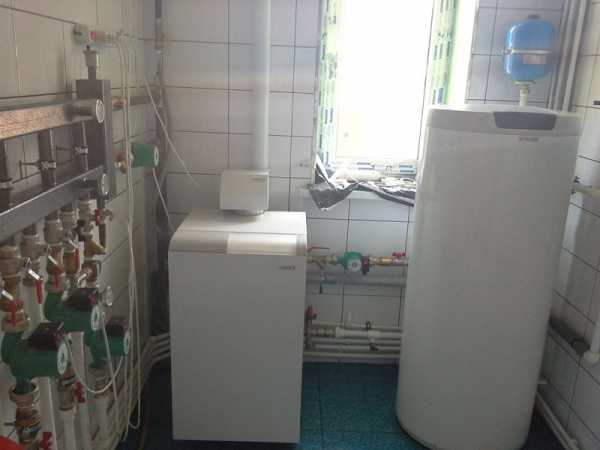

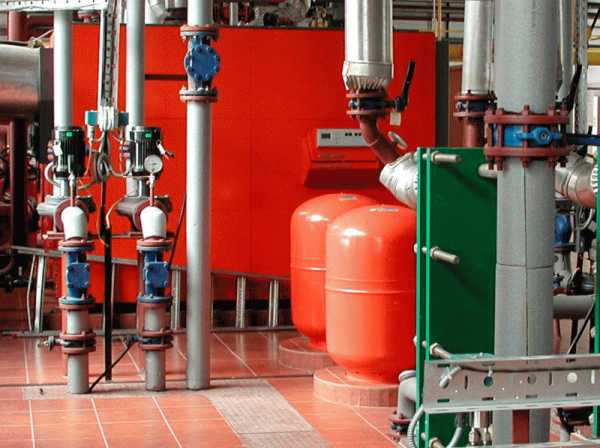

Важная роль в водоснабжении отводится емкости состоящей из двух отсеков, которые разделены мембранной перегородкой. Это гидроаккумулятор.

В одном его отсеке под давлением присутствует определенный объем воздуха, который регулирует количество и показатели давления жидкости в другом его отсеке. Если воздуха больше, то и давление выше, но и воды тогда в гидроаккумуляторе будет меньше.

Чтобы поддерживать в системе требуемое для нормальной эксплуатации приборов бытового назначения давление от 1,2 до 2,8 атм., используется специальное реле. При его настройке задаются два предела активизации оборудования — верхний и нижний.

При сокращении давления до нижнего уровня в связи с расходованием воды из отсека, запускается насосное оборудование, которое начнет наполнять водой бак. При выравнивании с верхним параметром, реле дает команду на отключение.

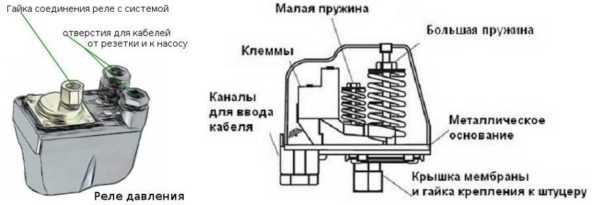

Конструкция приспособления

Данное регулирующее приспособление конструктивно включает два блока:

Электрическую часть, представленную набором контактов. Они замыкаются и размыкаются, вследствие чего насос активизируется или наоборот отключается;
Гидравлическую часть, состоящую из специальной мембраны. Она оказывает действие на основу и пружинные механизмы, необходимые для изменения пределов давления.

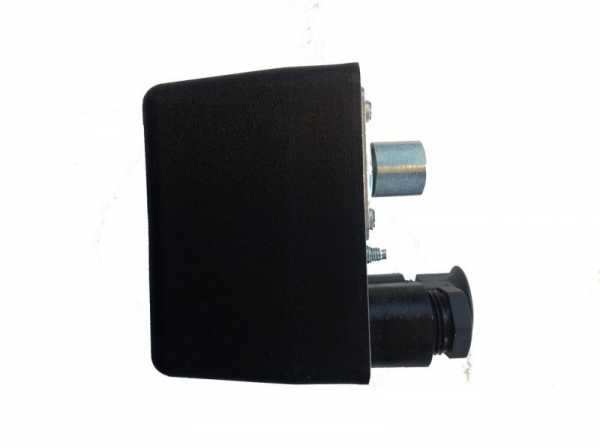

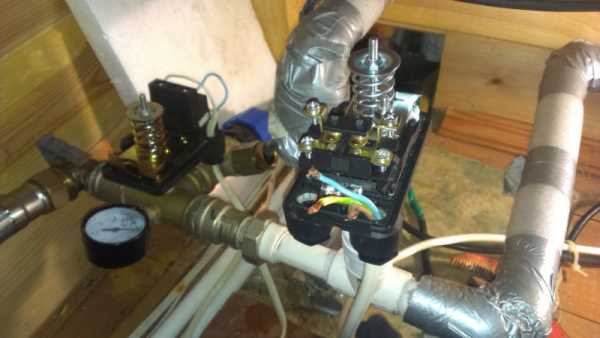

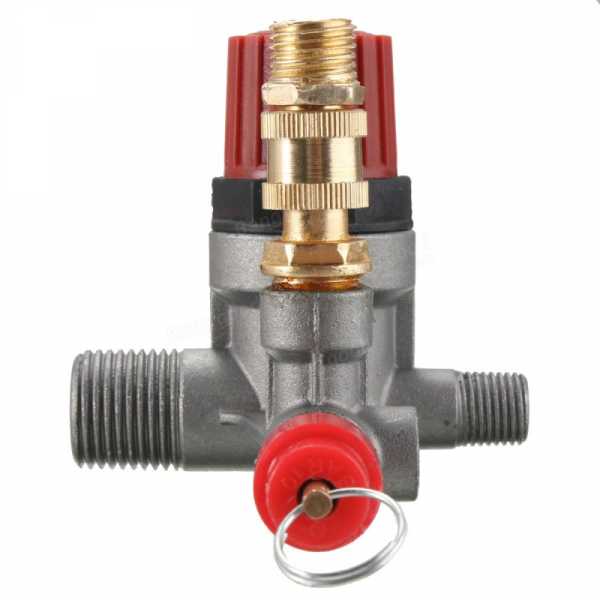

Особенности конструкции представлены на фото реле давления воды. На тыльной плоскости находится выход с резьбой. Возможен вариант использования гайки-американки.

В последнем случае исключается необходимость крепления переходника или накручивания прибора на имеющуюся в соединении резьбу. Здесь же подключается и электрическая составляющая, а вот клеммная колодка скрыта под крышкой.

Виды реле для давления воды

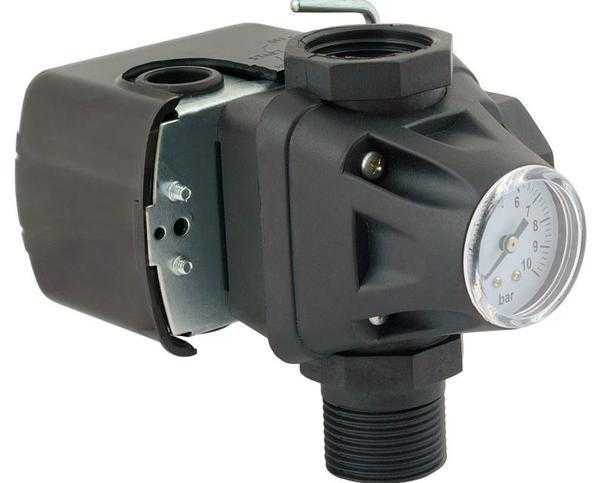

Механическое – подходит для использования и в быту, и в производстве. Отключение происходит, когда меняется положение мембраны. Это надежное приспособление, но обладает не слишком высокой точностью. Для компенсации недостатка целесообразна дополнительная установка манометра.

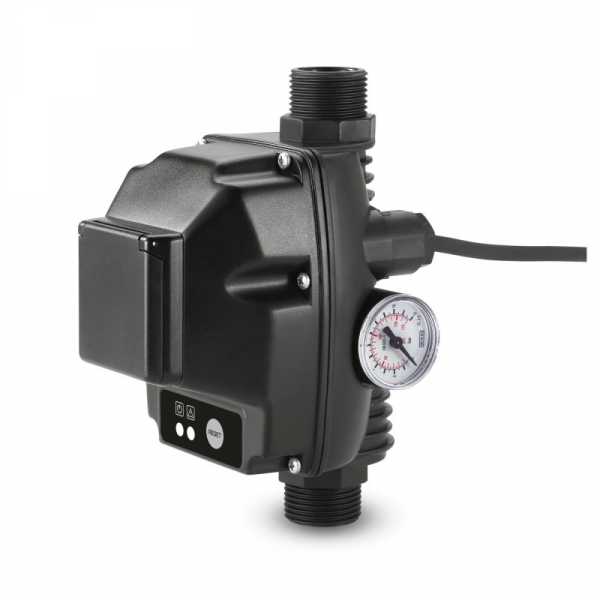

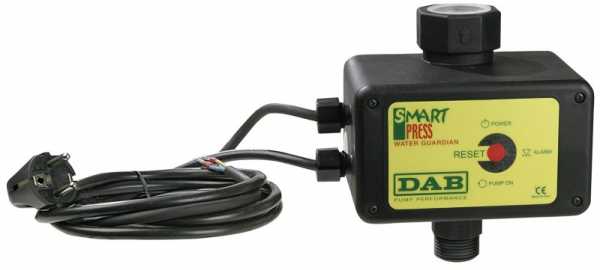

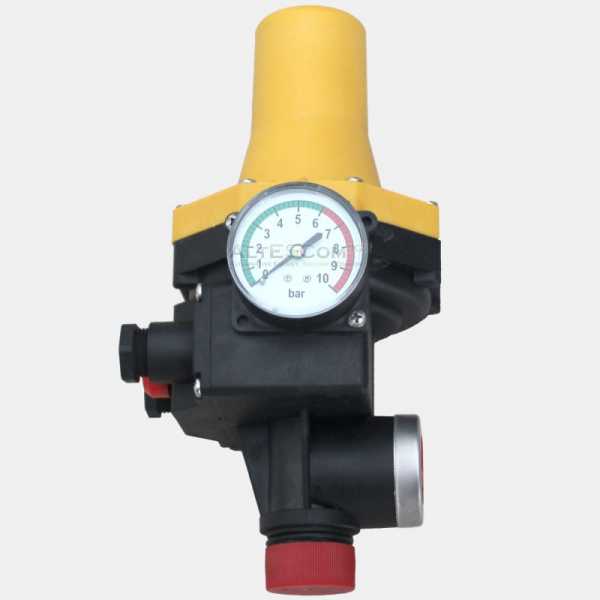

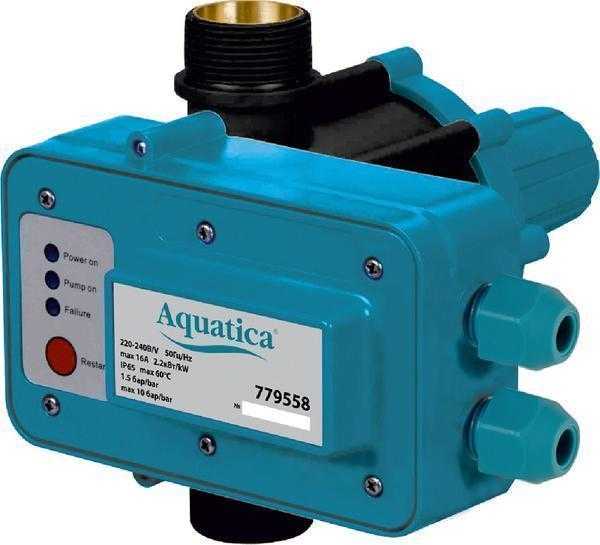

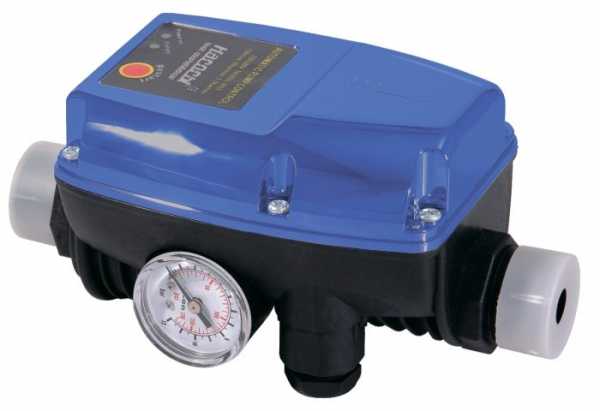

Электронное – работает за счет действия электрических контактов, которые участвуют в отслеживании уровня жидкости в емкости. Это надежное и точное приспособление, но достаточно дорогое.

Правила монтажа

Реле монтируется на постоянной основе, его положение стационарно, поскольку не предполагается перемещение в процессе эксплуатации насосного оборудования. Схема подключения реле давления воды достаточно простая.

Для подключения к электросети желательно предусмотреть отдельную линию. Цельномедный кабель, имеющий сечение от 2,5 кв. мм, выводится от щитка и идет через связку автомата с УЗО или дифавтомат на реле.

Важно правильно подобрать параметры автоматики по току, исходя из электротехнических характеристик насосного оборудования. На реле обязательно ведется заземление.

Для подключения используются вводы на корпусе. Клеммная колодка оснащена тремя парами контактов – для заземления, для фазы и ноля от щитка и насоса. При присоединении проводники надо очистить, подсоединить к разъему и надежно зажать болтом. Через некоторое время болты желательно подтянуть, компенсируя возможное ослабление контакта из-за мягкости меди.

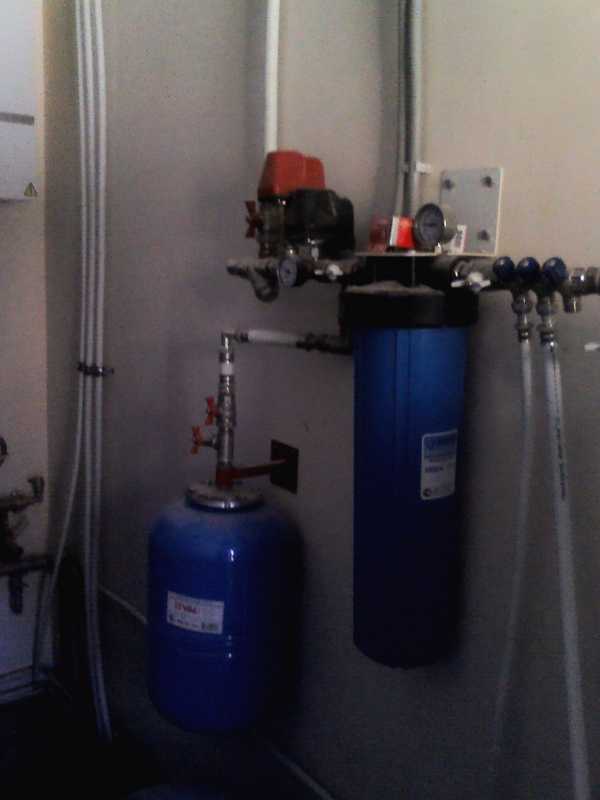

Подключение реле давления воды своими руками к водопроводу также не вызовет особых сложностей. Наиболее простым способом было бы установить пятивыводной штуцер в качестве переходника или собрать фитинговую конструкцию.

Переходник надевается на патрубок сзади корпуса. Свободные выходы предназначены для гидроаккумулятора, шланга, идущего от насоса, а также водопровода на потребителя.

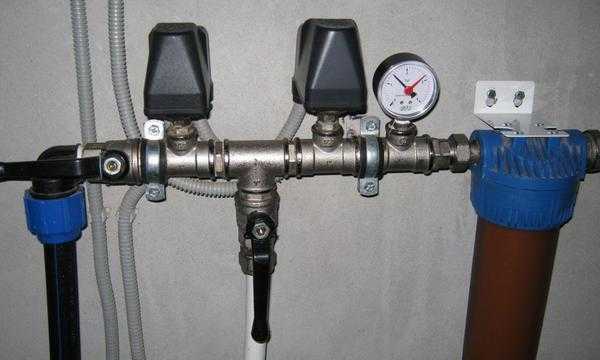

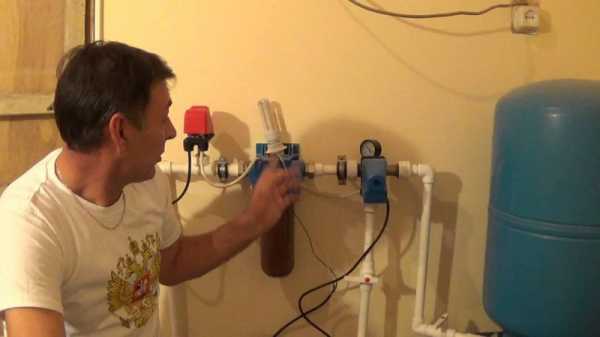

Многие эксперты рекомендуют использовать два дополнительных устройства:

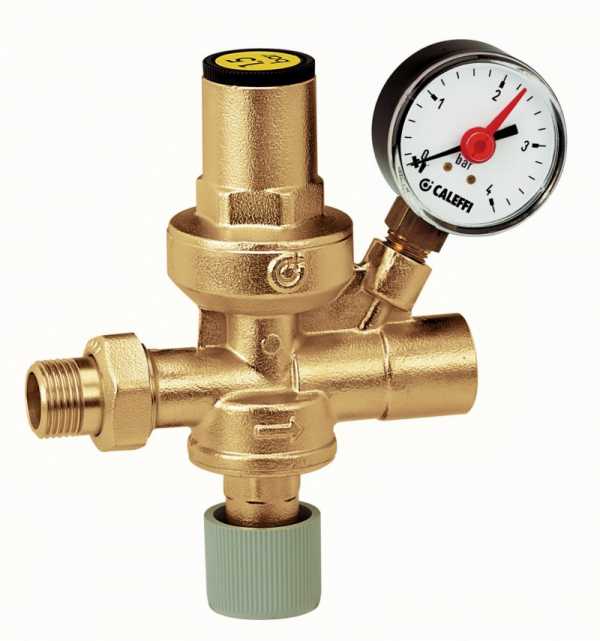

манометр – отслеживает давление и корректность релейных настроек;
грязевик – устройство для защиты от взвешенных частиц.

Технология настройки

В целях регулирования пределов давления установлены две пружины. Одна из них, как, например, в модели РДМ-5, регулирует сразу обе границы, а вторая, маленькая, — дельту между пределами. Закручивая гайку, вы обеспечите повышение давления, а откручивать ее надо для ослабления.

Регулируя указанные пороговые значения, учитывают связь с гидроаккумулятором – более высокое значение нижнего параметра в системе (на 0,1-0,2 атм.).

Порог деактивизации в процессе регулирования фиксируется в автоматическом режиме, т.к. изначально задается разность (дельта) между пределами.

Дельту можно поменять по необходимости. Но такие возможности ограничены релейными параметрами и ограничением давления насосного оборудования по верхнему уровню.

Если вы хотите понять, как настроить реле давления воды для насоса, то целесообразно:

включить систему;
манометром определить значение давления во время активизации и отключения;
откорректировать положение гайки на пружине большого размера;
проверить параметры;
отрегулировать большую пружину заново, если потребуется;
после установки нижней величины и последующего отключения системы произвести установку верхнего предела для отключения оборудования;
запустить систему и проверить корректность настроек.

Различные модификации реле могут иметь дополнительные опции или быть без возможности корректировки дельты. Поэтому при выборе нужно подробно изучать технические характеристики устройства. Корректный же монтаж реле обеспечит надежное и регулярное водоснабжение в вашем загородном доме.

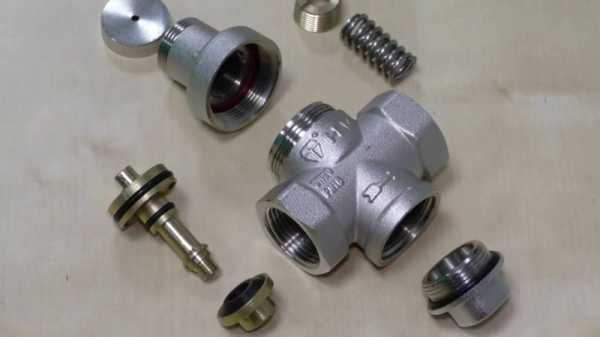

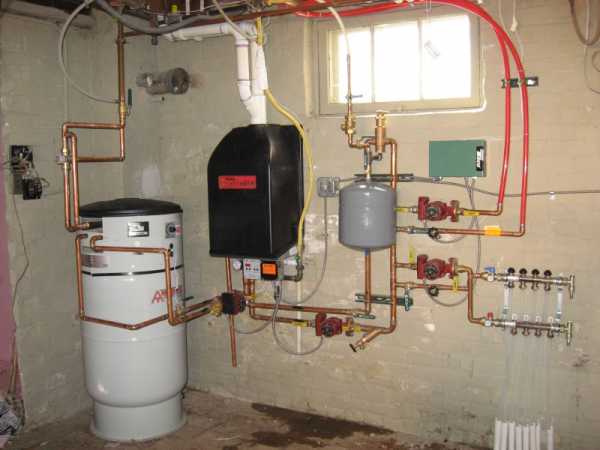

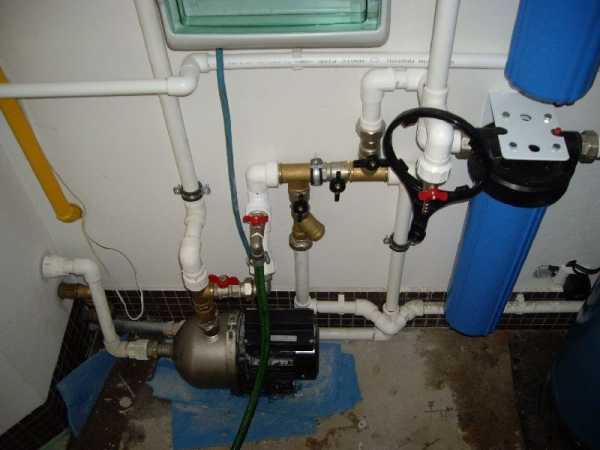

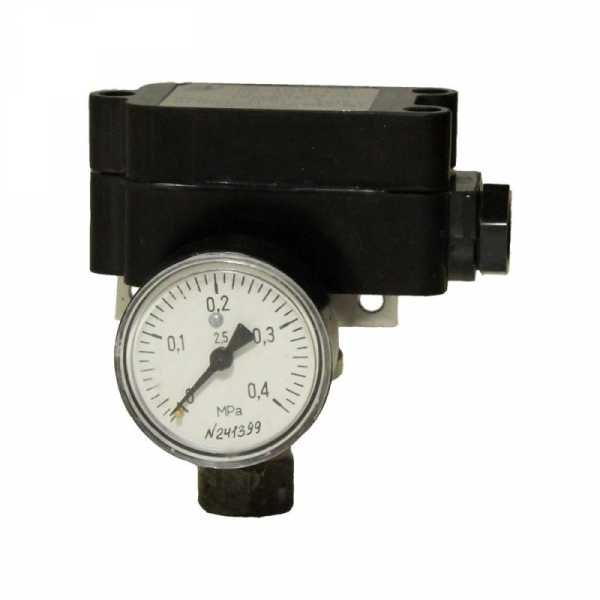

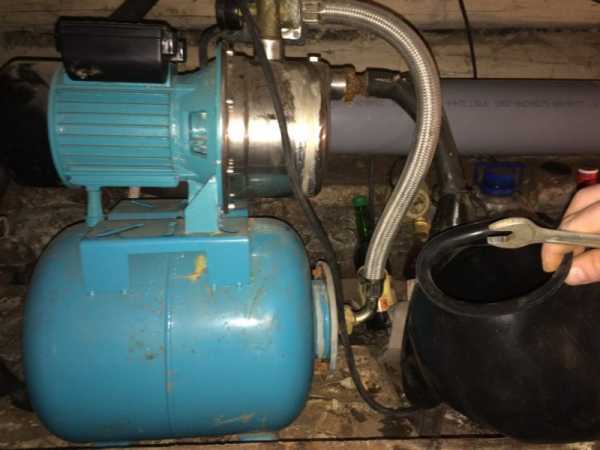

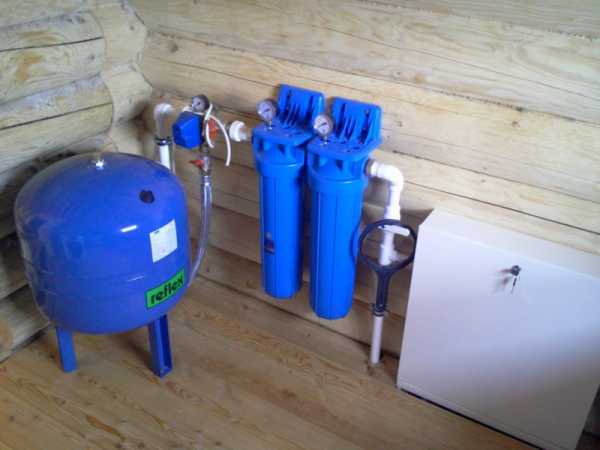

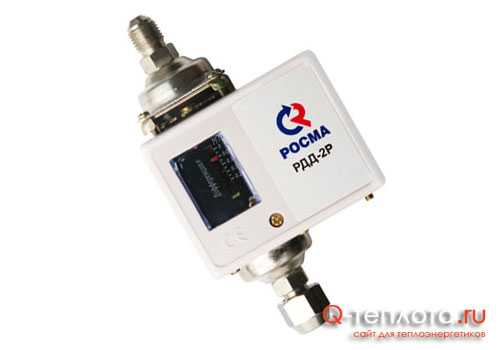

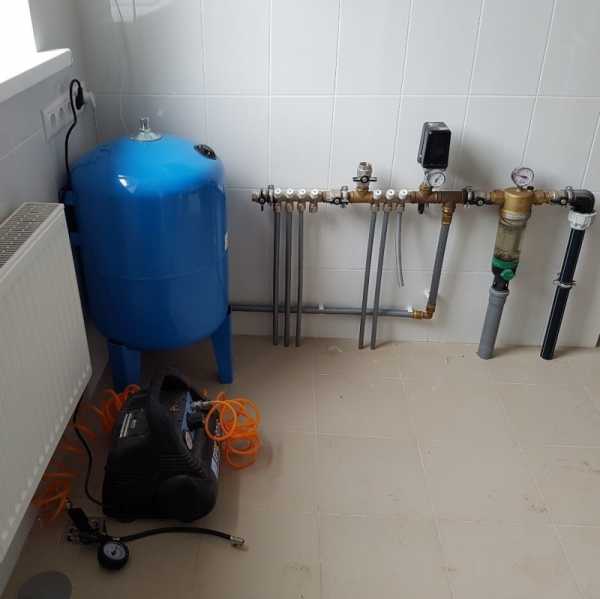

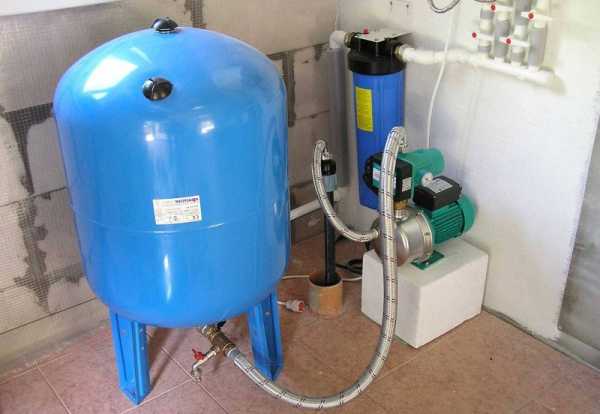

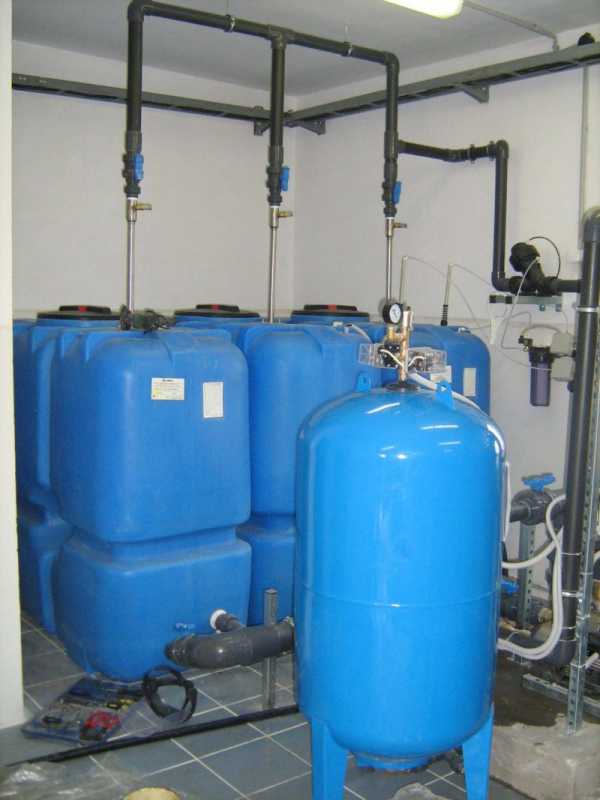

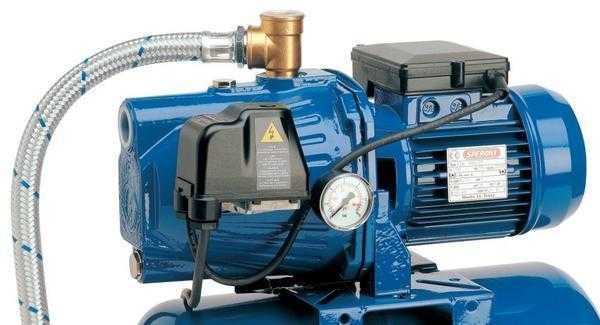

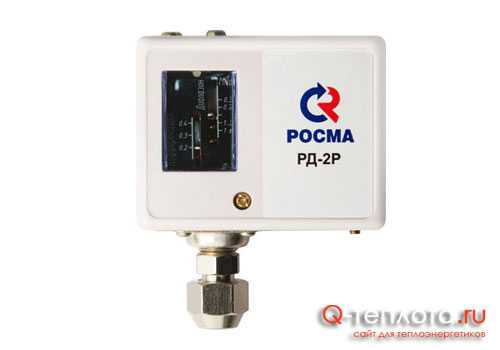

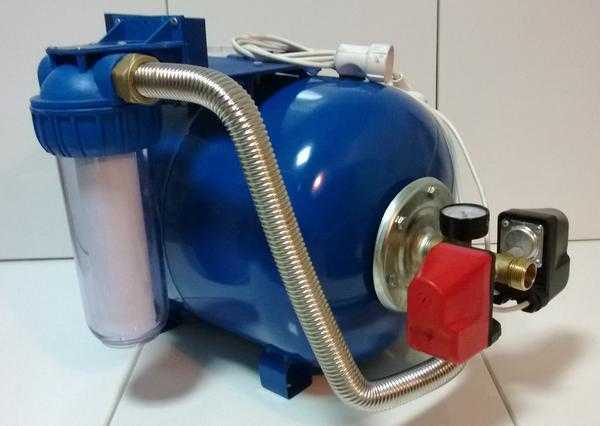

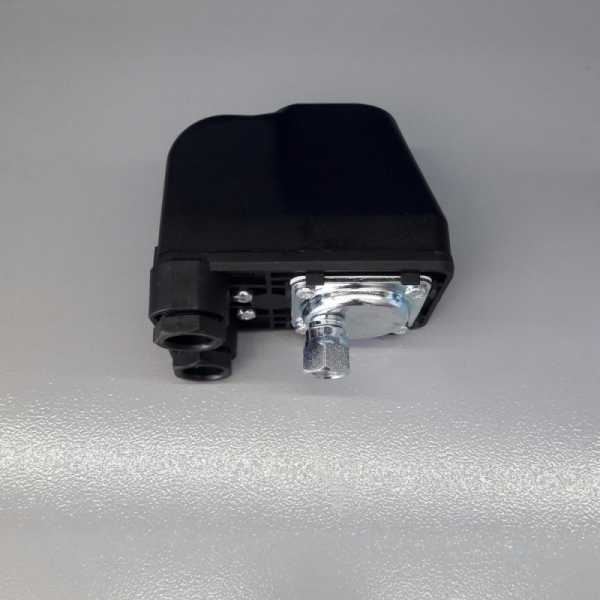

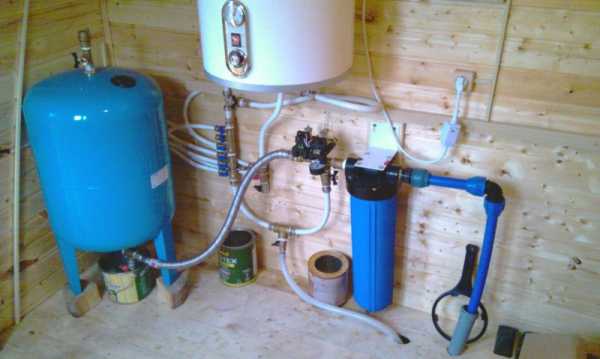

Фото реле давления воды

mojdominfo.ru

Как подключить и отрегулировать реле давления воды в фото

Как подключить и отрегулировать реле давления воды в фотографиях.

При организации системы водоснабжения дома необходим не только насос, но и автоматика для обеспечения его работы. Один необходимых приборов — реле давления воды. Это небольшое устройство включает насос при падении давления в системе и выключает его при достижении порогового значения. Величину параметры включения и выключения можно регулировать. О том, как устроен этот прибор, как его подключить и как регулировать — в статье.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

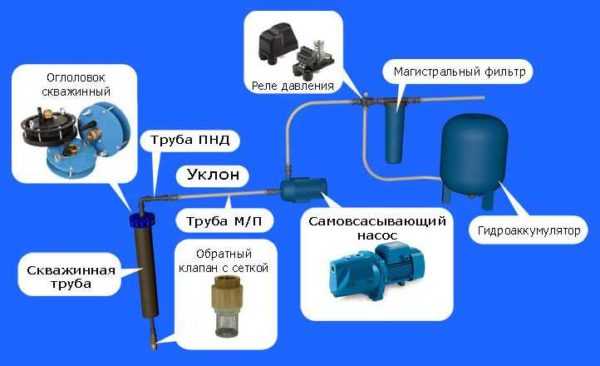

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

НазваниеПредел регулировки давления Заводские настройкиПроизводитель/страна Класс защиты прибораЦена

РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм		Италия		7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

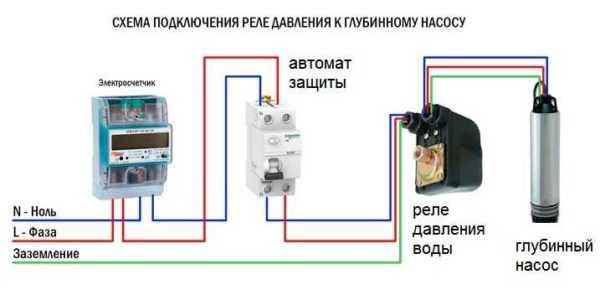

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

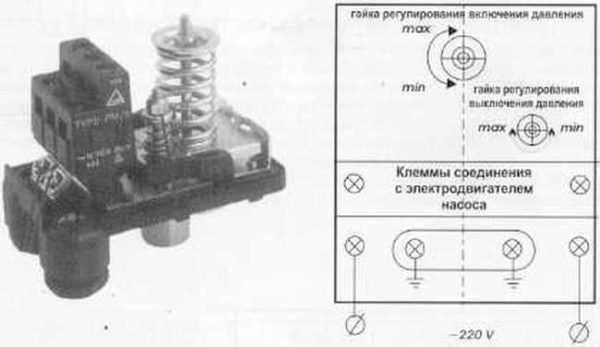

Расположение клемм на корпусе реле давления воды

Подключение стандартное — проводники зачищаются от изоляции, вставляются в разъем, затягиваются прижимным болтом. Подергав за проводник, проверяют, надежно ли он зажат. Через 30-60 минут болты можно подтянуть, так как медь — мягкий материал и контакт может ослабнуть.

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

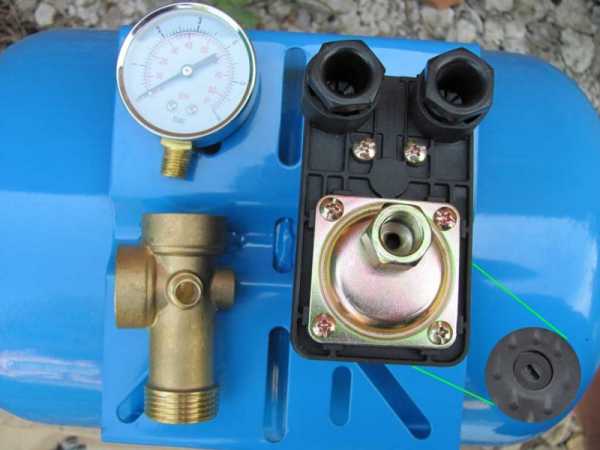

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

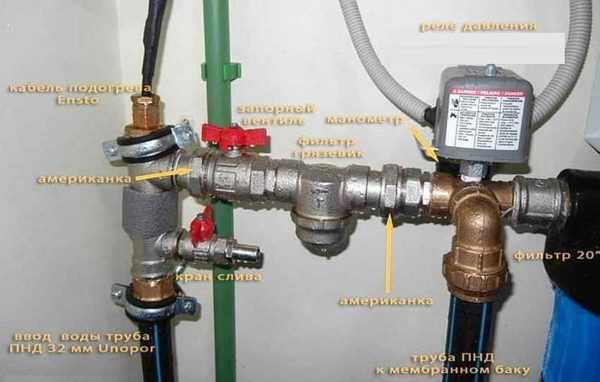

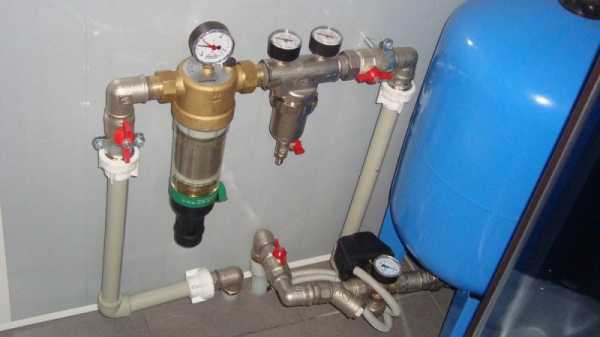

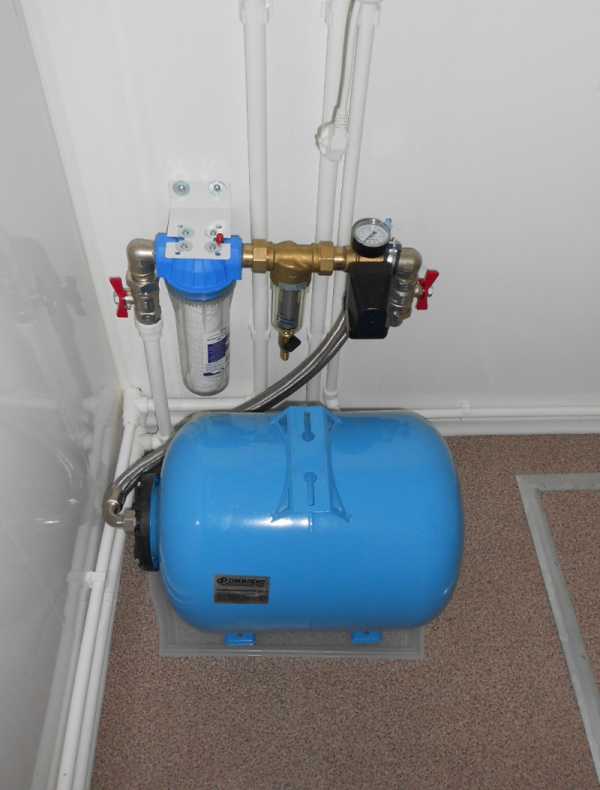

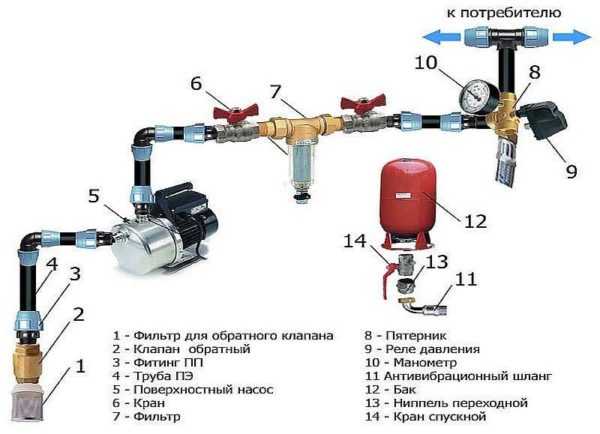

Пример обвязки реле давления для насоса

Манометр — дело нужное — контролировать давление в системе, следить за настройками реле. Грязевик — тоже нужное устройство, но его можно установить отдельно на трубопроводе от насоса. Там вообще желательна целая система фильтров для очистки воды.

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Регулировка реле давления воды

Рассмотрим процесс регулировки наиболее популярного экземпляра — РДМ-5. Его выпускают разные заводы. Пределы регулировок изменяются, так как в разных по размеру водопроводах требуется разное давление. С завода этот прибор выходит с базовой настройкой. Обычно это 1,4-1,5 атм — нижний порог и 2,8-2,9 атм — верхний порог. Если вас какой-то параметр не устраивает, можно его перенастроить так, как требуется. Такая процедура обычно необходима при установке джакузи: стандартного давления в 2,5-2,9 атм для необходимого эффекта недостаточно. В большинстве остальных случаев перенастройка не требуется.

В паспорте есть полное описание

В реле давления воды РДМ-5 есть две пружины, которыми и регулируется порог отключения/включения насоса. Пружины эти отличаются по размеру и назначению:

Изменение параметров происходит при закручивании или откручивании гаек на пружинах. Если гайки закручивать, давление возрастает, если ослаблять — падает. Сильно крутить гайки нет необходимости один оборот — это изменение примерно на 0,6-0,8 атм, а это обычно очень много.

Как определить пороги срабатывания реле

Порог включения насоса (и нижний порог давления на реле давления воды) связаны с давлением в воздушной части гидроаккумулятора — минимальное давление в системе должно быть на 0,1-0,2 атм выше. Например, если в емкости давление 1,4 атм, порог отключения желателен 1,6 атм. При таких параметрах мембрана бака будет служить дольше. Но чтобы и насос работал в нормальных условиях, посмотрите и не его характеристики. У него тоже есть нижний порог давления. Так вот, он не должен быть выше выбранного значения (ниже или равен). Исходя из этих трех параметров и подбираете порог включения.

Кстати, давление в гидроаккумуляторе перед настройкой надо проверить — бывают существенные отклонения от заявленных параметров. Под съемной крышкой (в разных моделях выглядит и располагается она в разных местах) скрыт ниппель. Через него можно подключить манометр (можно автомобильный или тот, который у вас имеется) и посмотреть фактическое давление. Его, кстати, через тот же ниппель можно корректировать — повышать или понижать при необходимости.

Пороги отключения зависит от составляющих системы

Верхний порог — отключения насоса — при регулировке выставляется автоматически. Реле в исходном состоянии настроено на какую-то разность давлений (дельту). Эта разница обычно 1,4-1,6 атм. Так что если вы выставили включение, например, на 1,6 атм, автоматически выставится порог отключения в 3,0-3,2 атм (зависит от настроек реле). Если вам необходимо более высокое давление (поднять воду на второй этаж, например, или система имеет много точек водоразбора), можно порог отключения увеличить. Но при этом существуют ограничения:

Вот и все по выбору настроек реле давления воды. На практике, при настройке системы приходится выбранные параметры корректировать в ту или другую сторону, ведь надо подобрать все так, чтобы нормально работали все точки водоразбора, включая бытовую технику. Потому, часто говорят, что параметры выбирают методом «научного тыка».

Настройка реле давления воды для насоса или насосной станции

Для настройки системы потребуется надежный манометр, показаниям которого можно верить. Он подключается в систему недалеко от реле давления.

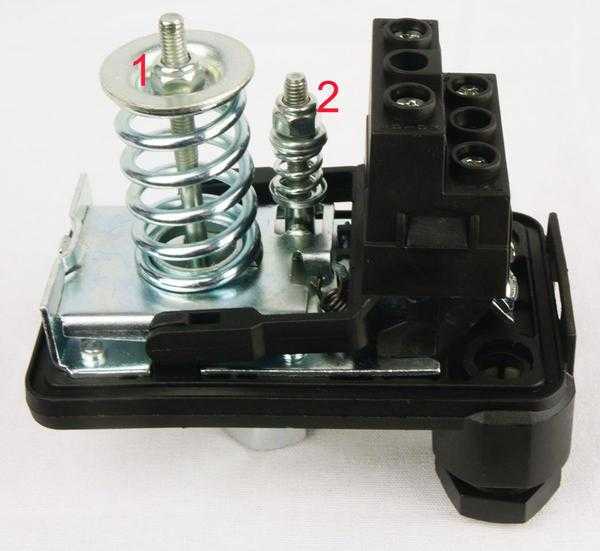

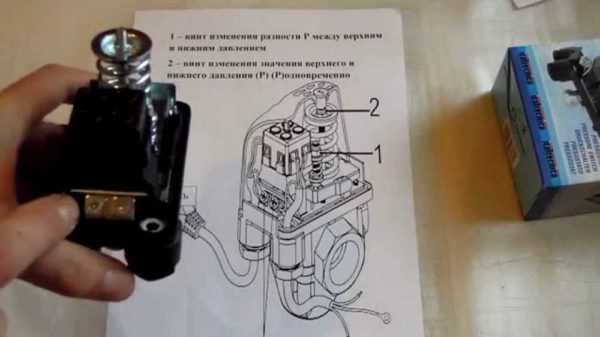

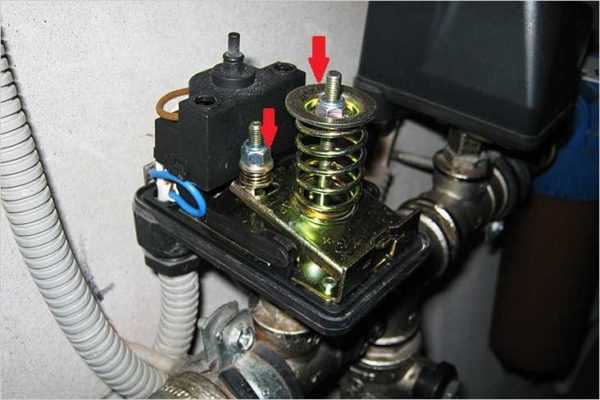

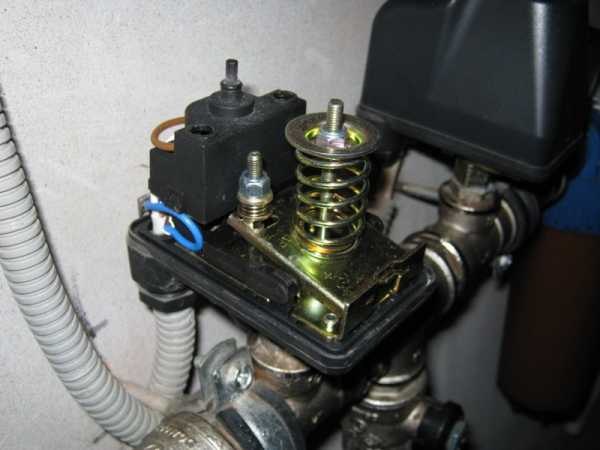

Процесс регулировки состоит в подкручивании двух пружин: большой и маленькой. Если вам надо поднять или опустить нижний порог (включения насоса), крутим гайку на большой пружине. Если крутить по часовой стрелке, давление поднимается, против — опускается. Поворачивают на совсем небольшое значение — пол-оборота или около того.

Регулировка реле давления воды происходит при помощи пружин

Последовательность действий такая:

Что еще надо знать о регулировке реле давления воды? Что не во всех моделях есть возможность изменять дельту, так что при покупке смотрите внимательнее. Есть реле давления для насоса во влаго- и пыле- защищенном корпусе. Их можно ставить в приямке, некоторые модели можно устанавливать прямо на корпус насоса, если в нем есть такой выход.

В некоторых реле давления воды есть еще реле холостого (сухого) хода, вообще это устройство есть в отдельном корпусе, но есть и комбинированные. Защита от холостого хода необходима чтобы насос не сломался если вдруг воды в колодце или скважине не окажется. Некоторые насосы имеют встроенную защиту такого типа, для других отдельно покупают и устанавливают реле отдельно.

Вам также может понравиться

Обзор Как подключить и отрегулировать реле давления воды .

stroitelstvo21.ru

регулировка гидроаккумулятора насосной станции, настройка своими руками

Реле давления воды - важная составляющая системы водоснабжения

Устройство систем водоснабжения, не простой процесс, и осуществлять его своими руками не так просто, как может показаться на первый взгляд. При обустройстве, нужна установка насоса, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Регулировка насосной станции важно, и это небольшой агрегат, который способствует включению насоса при понижении давления в системе, и отключению при достижении до максимального уровня.

Назначение реле давления

Для того чтобы была правильная работа водяной насосной станции (безбашенки), требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Type PM5 с насосом Вихрь. Даже если устанавливается самодельное оборудование для системы водоснабжения дома на даче, требуется многое.

А именно:

Точный просчет всех параметров;
Учет особенностей подачи воды;
Грамотный и профессиональный подход.

Эти 2 агрегата нужно подсоединить к насосу, причем реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать непосредственно на поверхность корпуса насоса, даже к погружному типу. Установка системы водоснабжения должна быть правильной, и потому стоит перед ее сборкой ознакомиться с принципом работы каждого составляющего.

Гидроаккумулятором называют емкость, внутри которой установлена эластичная груша и мембрана, делящие ее пополам.

В груше расположен воздух с конкретным давлением, а в мембране вода. То, какое давление установлено в груше и то, сколько воды поступает в мембрану, напрямую зависит от количества накаченного воздуха. Чем его будет больше, тем выше поднимется давление в системе. Как правило, в полость емкости закачивается только половина воды. Например, если в гидробаке может по данным от производителя поместиться 100 л, то там будет находиться 40-50 л. Оптимальное давление в системе водоснабжения, особенно при подключении к бытовым приборам – это 1,4 атм -2,8 атм, а чтобы оно поддерживалось в таком состоянии, должно быть установлено такое устройство, как контроллер или реле.

Устройство реле давления воды

Гидравлическая часть расположена с тыльной стороны на гидрореле, причем выпуск может быть с резьбой наружного вида или гайкой-американкой. Второй вариант считается более удобным, так как он позволяет провести более легкий монтаж.

В первом случае потребуется подыскать специальные переходники с накидной гайкой определенного размера.

Можно осуществить накручивание изделия и на резьбу, что подходит не всегда. Разъемы электрической части расположены с тыльной стороны корпуса, а клеммная колодка для подключения проводов установлена под полостью крышки.

Гидрорегулятор разделен на 3части.

Электрическую;
Механическую;
Гидравлическую.

К первой относят группу контактов, которые замыкаются и размыкаются, что требуется для подключения и отключения насоса. К гидравлической части относится мембрана, оказывающая воздействие на основании из металла и пружину, малого и большого вида, посредством чего регулируется давление внутри насоса, а также осуществляется включение или отключение.

Тонкости регулировки реле давления воды для насоса

Чтобы установить конкретное значение на уровне давления, требуется правильно отрегулировать устройство контроля. Для этого потребуется провести ряд действий. Наполнить бак до того момента, пока манометр не покажет максимальное значение.

Выключается станция.
Открывается корпус реле.
Нужно постепенное откручивание гайки маленького размера до срабатывания внутреннего механизма.
Вращение проводится по часовой стрелке, что способствует повышению уровня давления.
Если крутить против, то оно уменьшается.
Для установления минимального значения, требуется постепенное сливание воды, за счет открытия крана.

При достижении манометра определенного уровня, спуск воды останавливается. Чтобы регулировать нижний показатель давления, проводится вращение большой гайки точно также до срабатывания контакта. Принцип работы устройства прост, так как, установив небольшой диапазон среди верхней и нижней границы, будет проводиться достаточное подкачивание воды насосной станцией, за счет создания постоянного среднего уровня показателя. Работает система равномерно, что позволяет получить оптимальный напор воды для комфортного пользования.

Этапы регулировки реле давления насосной станции

Чтобы настроить работу насосной станции, проверяется схема подключения на соответствие норме, для чего может использоваться инструкция от производителя. Также нужно поставить надежный манометр, способный выдать точные показатели. Он устанавливается в систему водоснабжения на небольшом расстоянии от реле. Чтобы регулировать реле потребуется подкрутить 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам, чтобы подключить и проверить работоспособность устройства.

Это позволит:

Быть уверенными в исправности;
Получить гарантию качества;
При возникновении проблем, получить бесплатное обслуживание.

Автоматический регулятор давления не требует вмешательства и срабатывает, то есть включается и выключается, при необходимости. Стоит заметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при понижении электрического напряжения, накачать воду быстро не получится. Есть еще ряд моментов, с которыми стоит ознакомиться, прежде чем провести процесс погружения насоса в скважину и подключения реле управления давлением. Не все модели позволяют проводить изменение дельты, а потому, при приобретении, нужно обратить внимание на данный момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет установить изделие непосредственно на поверхность насоса, при наличии подходящего выхода.

На скважинный насос можно установить реле с холостым ходом, которое имеет отдельный корпус, однако есть модели регулятора комбинированного вида. Защита холостого хода нужна для исключения поломки насоса при отсутствии воды в скважине. Такое устройство подойдет лучше всего к глубинному насосу.

Работа реле давления для гидроаккумулятора

В любом насосе давление регулируемое, и требуется установка максимального и минимального параметра в полости бака-аккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле отключает и включает работу агрегата.

Увеличить давление гидрофора или понизить можно, в зависимости от:

Объема расходуемой жидкости;
Частоты потреблений;
Мощности насосной установки.

Что касается характеристик насоса, то с ними можно ознакомиться в инструкции по эксплуатации или техническом паспорте. Стандартным значением, за счет которого выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет стартовое давление в 1,5 атм, а диапазон функционирования двигателя в насосе составляет 2,5 атм.

Максимальным давлением, при котором срабатывает пусковое устройство реле и отключается насос, является 5 атм.

Если при эксплуатации или установке были сбиты параметры настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как уже было отмечено ранее, потребуется манометр. Установка контрольно-измерительного прибора проводится на коллектор в гидроаккумуляторе, а коррекция проводится по показаниям на манометре после отключения насоса. Создание перепадов давления осуществляется за счет открытия крана в той точке отбора воды, которая расположена ближе всего к гидроаккумулятору.

Чтобы настроить прессконтроль давления на гидроаккумуляторе, нужно присутствие непосредственно самого давления и не требуется отключения насоса от сети электричества. За счет насоса, заполняется полость накопительной емкости и поднимется давление в системе водоснабжения. Как только срабатывает контроллер и отключается работа двигателя, снимается пластиковая крышка на корпусе и требуется ослабление степени натяжения на малом пружинном механизме.

Регулировка реле давления и определение порогов срабатывания установки

Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

Если внутри емкости будет давление в 1,4 атм, то порогом отключения станет 1,6 атм. Такие параметры считаются оптимальными для работы автоматики.

Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

А именно:

Учитываются параметры контроллера.
Все модели имеют определенные технические характеристики и эксплуатационные свойства.
Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации. Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос.

Регулировка реле давления насосной станции (видео)

Стоит заметить, что если проводить работу по подключению и регулированию реле максимально тщательно и без нарушения рекомендаций и от производителя и выше представленных данных, то можно осуществить все быстро и без проблем. Если нет ни желания, ни минимальных навыков работы с такими установками, то лучше доверить процесс профессионалу.

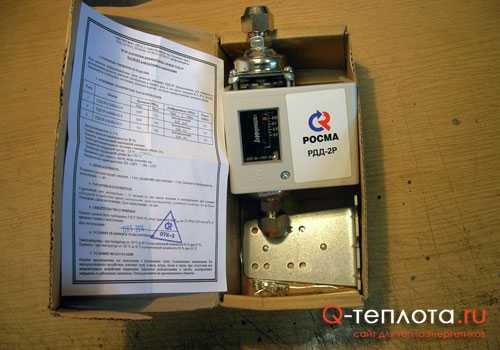

Примеры реле давления (фото)

Оцените статью: Поделитесь с друзьями!

homeli.ru

Выбираем реле давления воды и воздуха для насоса

Один из незаменимых элементов любой насосной станции – это гидрофора, или, простыми словами, реле давления жидкости (воды) и воздушных масс. Именно от него зависит стабильная и бесперебойная работа всего агрегата, которую обеспечивает соединение и разъединение контактов. Таким образом, насос управляется, может включаться и отключать насосную систему. Приобретая данный конструкционный элемент, вы обеспечиваете безопасное функционирование установки на длительный период.Как правило, реле давления воды для насоса представляет из себя конструкцию с металлическим основанием, на котором под специальным колпаком располагается мембрана и поршень (также изготовленный из металла). Закрепляется данный агрегат на переходнике станции при помощи гайки, которую можно легко раскрутить и прикрутить по-новой. Наверху прибора находится колодка, благодаря ей устройство подключается к электрической сети, или непосредственно насосу. Там же располагаются два пружинных регулятора и пластиковый колпак, который легко отвинтить отверткой, или ключом.Выбирая реле на сайте интернет-магазина оборудования, стоит обратить внимание на производителей данных агрегатов, у которых продукция отличается расположением конструкционных элементов, формой, моделями реле, наличием дополнительных функций и деталей, рычагов т.п.Механизм работы данного устройства простой – под давлением воды, которое подает насос, мембрана давит на поршневую систему и, таким образом, запускает агрегат в работу. Чтобы уравновесить давление поршня, в устройстве работает пружина, действующая на особую платформу с контактами. Если прибор выключен – они разомкнуты, а если он пребывает в рабочем состоянии – то контакты соединены. Главным достоинством данного оборудования является его стабильная цена, именно поэтому в нашем интернет-магазине для любых технических и инженерных работ можно выбрать любой вариант реле, подходящий вам по параметрам и рабочим характеристикам. Это средство доступно даже людям и компаниям с низкой покупательской способностью, и может гарантировать стабильное поступление в водопровод воды, сэкономить место в доме или подвале, где будет установлено оборудование. Определитесь с требуемыми характеристиками, и делайте заказ на доставку агрегата у нас, и вы будете довольны работой устройства долгие годы.

fotochki.com

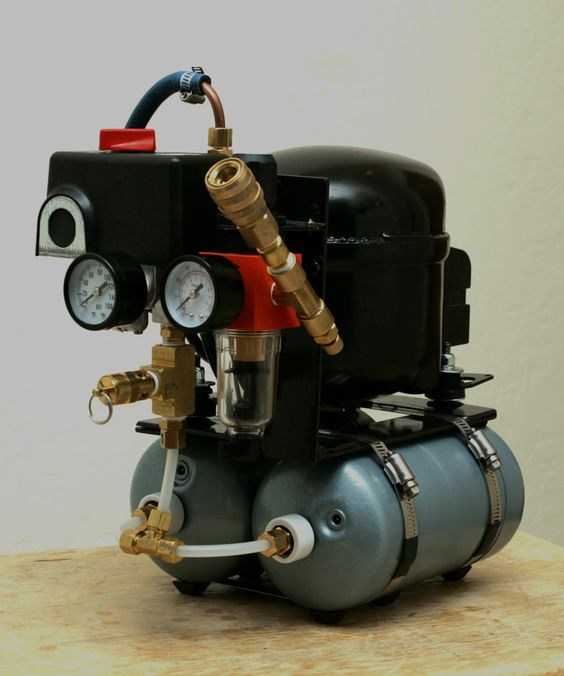

Реле Давления Из Термо Реле Холодильника - О компрессорах

Выполняю обещанное в теме «тихий компрессор»

Термо реле применяемое для установки температуры в рабочей камере холодильника (в дальнейшем по тексту - ТР) работает в обратном порядке от необходимого для использования его в качестве реле давления, т.е. при повышении давления в трубке и сильфоне (при повышении температуры в камере) ТР срабатывает, запуская компрессор, а по достижении необходимой отрицательной температуры , т.е. при снижении давления в сильфоне, выключает компрессор.На каком то сайте встречал предложение об использовании электромагнитного реле для инвертировании сигнала ТР в сигнал управления компрессором. Правильное решение. Но как-то не «в жилу» установка дополнительного элемента. Известно – чем проще решение, тем ближе к идеальному.А главное - не было инфы о том, в каком диапазоне давлений может работать ТР без существенных переделок?Сейчас раздобыл БУ компрессор - «горшок» на 9л в мин и сижу над списком комплектующих. Определяюсь с предстоящими материальными затратами.

С обратным клапаном уже определился. Мой компрессор (ХКВ 6 – 1ЛБ ХКЛ) без напряга стартует при 4атм на выходе - клапан вычеркнут.

Реле давления. Обычно рекомендуют водяного монстра РДМ – 5 с мудрёной системой регулирования с помощью гаечного ключа - вычеркнул. Заменил на ТР типа Т 011 с незначительной доработкой ( час работы, но об этом чуть позже)

Ресивер. В наличии углекислотный, на 5л. Не нравится 150атм рабочее при потребных не более 10атм и, соответственно, излишний вес. Что касается объёма ресивера - теоретически вопрос не решаемый. Внутренний голос подсказывает что его объём должен лежать в пределах 40 - 60сек объёмной производительности компрессора. Т.е. при первом включении ресивер должен заполняться за 5 – 6 минут. С точки зрения общего дизайна компрессора то тоже …. что-то не очень. Сейчас осваиваю стеклоткань + эпоксидка для другого изделия (краскопульт на базе вентиляторного блока пылесоса) Возможно ресивер сделаю по этой же технологии.

Редуктор давления воздуха. Заказал сыну БПО – 5. Но смотрю на ТР марки Т 110 и испытываю непонятное волнение - всё при нём : и диафрагма, которая – сильфон , и рабочая пружина , и красивый механизм регулировки….. но пока нет времени. Может кто то подключится…?!

Воздухоподготовка . Фильтр и конденсатоуловители - вопрос ясен - магазин .

Далее по теме. ВОПРОС: при каких давлениях воздуха может работать механика ТР типа Т 011 ?

Рис 1

В своих развалах нахожу Т 011 с переключающей группой контактов и идентичный ТЧМ 012.Правда у него есть место но отсутствует как раз нужный нам, второй ( неподвижный) контакт. Вопрос легко исправимый. Но, это пока за целью эксперимента. У него обрезан конец трубки, т.е. сильфон уже разгерметизирован . Для эксперимента использую это ТР.

Залуживаю конец трубки, надеваю штуцер (латунный от БУ шланга смесителя рукомойника) развальцовываю трубку и пропаиваю оловом по торцу. С помощью кусочка шланга подсоединяю к воздухораспределительной гребёнке. Снимаю крышку с термо реле.

Рис 2

Включаю компрессор и вращая регулировочный винт ( латунный в нижней части снимка) по часовой стрелке добиваюсь срабатывания реле при 5,5атм. ( При большем давлении начинает травить скрутка на компрессор.) Собственно мне как раз такое давление и нужно. Вообще верхний предел можно значительно повысить. Дело в том, что гайка, в которую входит регулировочный винт, по сути, сама является винтом имеющем шлиц и внешнюю нарезку под пружину. Вращением этого винта изменяется рабочая длина и, тем самым, жёсткость пружины.(по снимку видно что имеется значительный резерв. Только зачем мне экстрим?) Что касается установки нижнего предела давления то в ходе эксперимента его осуществлял имеющимся штоком-кнопкой с лицевой стороны, для чего крышку ТР пришлось поставить на место . Результат ( по ощущениям , т.к. трудно фиксировать шток в ручную) регулируется от ноля до почти установленного максимума.

Результат эксперимента = ОТВЕТ термо реле типа Т 011 может быть использовано в качестве реле давления при давлении воздуха от 0 до 6 атм

ДОРАБОТКА ТЕРМОРЕЛЕ

Винт установки нижнего давления.

Находим винт М3 длиной 20мм и гайку М3, желательно квадратную. Снимаем пружину и шток с крышки ТР. Гайку обезжириваем (ободрал надфилем) . На винт наматываем полоску газеты до диаметра обеспечивающего плотную установку винта(для обеспечения соосности) в отверстие с лицевой стороны крышки. На 2 – 3 витка накручиваем гайку и в меру нагретым паяльником затапливаем гайку в пластик крышки.Рис 3

Работу надо проводить аккуратно чтобы нанести минимальный ущерб прочности прилива с резьбой (на обратной стороне крышки) который в дальнейшем может быть использован для крепления ТР (кстати поэтому и гайка - квадратная).

Отрезаем тонкую часть штока. В оставшейся части со стороны реза по оси сверлим отверстие диам. 2,8 мм глубиной 5 мм. Торцовая площадка штока должна быть перпендикулярна оси винта.Если получилось «как всегда» то напильник вам в руки и, желательно, дрель.

Собираем. На винт накручиваем контргайку, винт вкручиваем на место, на винт накручиваем шток, плотно, если необходимо – с клеем. Этап завершён.Рис 4

Контактная группа.

Рис 5

Идеальный случай – полноценная (т.е. все контакты на месте) переключающая группа контактов. Наши 2 и 3.

Рис 6

Ещё раз - наши нормально замкнутые т.е. средний и правый ( неподвижный).

Проблема может быть в следующем :– сейчас, с целью экономии, контакты реле делают комбинированными, т.е. рабочая зона из серебра а крепёжная ( заклёпка) из меди. На фото рабочая зона контакта расположена слева т.е. со стороны левого - неподвижного контакта , а мне нужен контакт с правой стороны. Я намеревался спилить заклёпку (с права) и, вместо неё, припаять серебряный контакт такой же толщины (дабы не изменять геометрию). Для того, чтобы делать это было удобнее, попытался полностью снять средний контакт , вывод которого , как оказалось, сделан из хрупкой латуни. Сообразил, что правильнее спилить заклёпку соединяющую вывод с ламелью контакта. Но к счастью и этого делать не пришлось. Случайно заметил что средний контакт полностью !!! выполнен из серебра. Поэтому ограничился выравниванием верха контакта с помощью тонкой шкурки. (подробно расписываю - может кому то поможет в случае необходимости в более серьёзной доработке).

И , в заключении, для любителей «экстра!» ( только тех у кого голова и руки дружат!!!). Дело в том что сила сжатия рабочих контактов (определяет долговечность контактной пары) в нашем случае определяется только жёсткостью ламели . Можно добавить усилие от переключающего элемента…. или заменить ламель на более жёсткую.

Завершающий этап:

Перед сборкой - завершающие штрихи.С пластиковой гайки, используемой для крепления ТР, ножом срезаем верхний прилив (что бы не мешал контргайке)В крышке ТР со стороны выводов сверлим отверстие диам. 6 мм для доступа к винту установки верхнего давления.Собираем и, наконец - РЕЗУЛЬТАТ (с оставшимися зап. частями).\

Рис 7

Только теперь это не температурное реле, а полноценное, практически промышленное реле давления. В дальнейшем, в продолжении темы, дабы не утруждаться переписыванием реквизитов, буду именовать его РДВ-В .

Вот по теме пожалуй и всё. Надеюсь что понятно и вопросов не ожидаю. Но мало ли!?

Ну и… на посошок…

Сижу с одним компрессором на 9л в мин а чувствую что нужно 20л в мин т.е. два компрессора. Снимается проблема для работы с лаком, да и для термо паяльника нужен именно такой расход.Если бы я имел…То, имея два РДВ-В, создал бы «паровоз» со следующим алгоритмом управления:Компрессора стоят, ресивер постепенно опорожняется. При достижении нижнего давления для «любимого» ( более надёжного или менее изношенного) он запускается. Если его производительности не достаточно и давление продолжает снижаться то, запускается второй. На верхнем пределе сначала отключается второй …Если «любимого» нет, т.е. компрессоры равноценны (на пример куплены новые) то в схему включается анализатор температуры , который при очередном запуске подключает к первому реле давления компрессор, имеющий более низкую температуру корпуса.Интересный «наворот»! Но стоит ли игра свеч ?! - покажет только опыт !!!Если бы я имел…

Дерзайте. Флаг Вам в руки.

Нельзя объять необъятное «а по сему» Зри в корень Козьма Прутков

Прикрепленные изображения

www.unrealtech.ru

Реле давления серии РДК для воздушных компрессоров.

Реле давления серии РДК предназначены для управления электродвигателем воздушного компрессора в автоматическом режиме по установленным диапазонам давления. Основная задача, которую помогают решить реле РДК – это поддержание необходимого рабочего давления в ресивере компрессора.

Рабочая среда: воздух и другие неагрессивные газы. Траб.среды -5…+80 °C.

Реле давления серии РДК снабжены:

Разгрузочным клапаном. Он подключается в магистраль подачи воздуха между головкой компрессора и обратным клапаном ресивера. При остановке электродвигателя компрессора разгрузочный клапан открывается и сбрасывает давление из головки компрессора и магистрали воздуха до обратного клапана (разгружает компрессор). После включения и разгона электродвигателя обратный клапан запирается нагнетаемым давлением, обеспечивая таким образом легкий (разгруженный) запуск компрессора из выключенного состояния.
Механическим выключателем. Он имеет два положения: «ON»(1) и «OFF». В положении «ON» компрессор работает в автоматическом режиме включаясь и выключаясь по верхнему и нижнему порогу срабатывания. В положении «OFF» питание с электродвигателя отключено принудительно и компрессор не включится при любом значении давления в ресивере.

(1) - у реле давления серии РДК-xT10P-x вместо символа "ON" нанесен символ "AUTO".

Для ввода реле серии РДК в эксплуатацию необходимо:

Подключить реле к ресиверу компрессора через порт G1/4”.
Для реле с четырьмя портами установить манометр, если это необходимо, а неиспользуемые порты закрыть заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
При необходимости подключить разгрузочный клапан к компрессору для облегчения его запуска. Если компрессор не требует подключения разгрузочного клапана, то разгрузочный клапан реле давления не подключается к компрессору.
Подключить цепи управления электродвигателем к контактам реле (напрямую(2) или через сетевой контактор).
Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(2) - перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.

Технические характеристики реле давления серии РДК:

Наименование	Фото	Pраб.max бар	Диапазон настройки, бар	Заводская настройка, бар(3)	Дифференциал, бар	Кол-во портов, (резьба)	Кол-во и тип контактов	Мощность контактов, А для категории применения нагрузки АС-3 (трехфазные эл. двигатели)	Ø разгрузочного клапана, мм
Тип конструктивного исполнения корпуса 10 с выключателем "Рычаг"
РДК-1Т10Р-1		7	2…7	4…6	1,5…2,5	1 порт (1/4” NPT внутр.)	2 NC	12 А / 240 VAC	6
РДК-1Т10Р-2/6,5		10,5	2,5…10,5	6…8	2…3	1 порт (1/4” NPT внутр.)	2 NC	12 А / 240 VAC	6,5
РДК-4Т10Р-1		6,5	2…6,5	4…6	1,5…2,5	4 порта (1/4” NPT внутр.)	2 NC	12 А / 240 VAC	6
Тип конструктивного исполнения корпуса 10 с выключателем "Кнопка"
РДК-1Т10К-2		12	3…12	6…8	2…3	1 порт (1/4” NPT внутр.)	2 NC	20 А / 240 VAC	6
РДК-4Т10К-2		12	3…12	6…8	2…3	4 порта (1/4” NPT внутр.)	2 NC	20 А / 240 VAC	6
Тип конструктивного исполнения корпуса 18 с выключателем "Переключатель"
РДК-1Т18П-2		11	3…11	6…8	1,4…4	1 порт (1/4” NPT внутр.)	3 NC	16 А / 400 VAC	6
РДК-1Т18П-3		16	4…16	8…10	1,8…4,5	1 порт (1/4” NPT внутр.)	3 NC	16 А / 400 VAC	6
РДК-4Т18П-2		11	3…11	6…8	1,4…4	4 порта (1/4” NPT внутр.)	3 NC	16 А / 400 VAC	6
Тип конструктивного исполнения корпуса 19 с выключателем "Переключатель"
РДК-1Т19П-1		11	2…11	4…6	2…4	1 порт (1/4” NPT внутр.)	2 NC	16 А / 250 VAC	6

(3) - реле давления серии РДК поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (4...6, 6...8 и 8...10 бар).

Монтаж реле давления серии РДК:

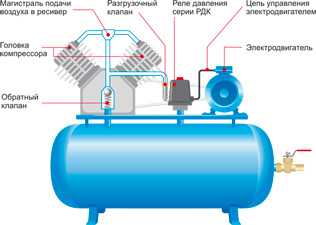

Рис.1 Установка реле давления серии РДК на компрессор.

Реле давления серии РДК устанавливаются непосредственно на ресивер компрессора через порт с внутренней резьбой G1/4”. Если используется модификация реле с четырьмя пор-тами (РДК-4Тххх-х), то в дополнительные порты, если это необ-ходимо, устанавливается: манометр, а неиспользуемые порты закрываются заглушками, например заглушкой FESTO B-1/4-50 (арт. F534214) или QSC-F-G1/4-I (арт. F556858).
Если компрессор требует подключения разгрузочного клапана, то его необходимо подключить в магистраль подачи воздуха в ресивер на участке от головки компрессора до обратного клапана ресивера (см. рис.1).
Цепь управления электродвигателем компрессора подключается напрямую через контакты реле (если ток нагрузки не превышает мощность контактов реле) или с использованием сетевого контактора (если ток нагрузки превышает мощность контактов реле).

Настройка порогов срабатывания реле давления серии РДК:

Для настройки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и, ориентируясь на показания манометра, установить сначала верхний порог срабатывания (значение давления в ресивере, при котором компрессор отключается), затем нижний порог срабатывания (значение давления в ресивере, при котором компрессор включается). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Модель реле	Возможность настройки дифференциала	Регулировочные винты
РДК-хТ10Р-х	Настраиваемый
РДК-хТ10К-х	Фиксированный
РДК-хТ18х-х	Настраиваемый
РДК-хТ19х-х	Настраиваемый

Использование дополнительного оборудования с 4-х портовыми реле давления РДК-4Тххх-х:

Внешний вид реле давления серии РДК с четырьмя портами:

Рис. 2 Внешний вид реле давления с 4-мя портами.
Пример установки дополнительного оборудования:

Рис. 3 Пример установки дополнительного оборудования (манометр и заглушка).
Перечень дополнительного оборудования совместимого с реле давления серии РДК:

Манометры:

Артикул	Наименование	Фото
F162838	MA-50-10-1/4-EN Манометр
F162839	MA-50-16-1/4-EN Манометр

Заглушки:

Артикул	Наименование	Фото
F534214	B-1/4-50 Заглушка по DIN 908, с фторопластовым уплотнительным кольцом
F578407	NPQH-BK-G14-P10 Заглушка с уплотнительным кольцом FPM, резьба G1\4"

Схемы подключения реле давления серии РДК:

Для работы с трехфазной нагрузкой рекомендуется использовать реле давления РДК-хТ18П-х, т.к. данная модель реле имеет три контакта и способно коммутировать три фазы одновременно.

Для работы с однофазной нагрузкой рекомендуется применять реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х, т.к. данные модели имеют по две группы контактов.

Допускается использование реле давления РДК-хТ10Р-х, РДК-хТ10К-х и РДК-хТ19П-х с трехфазной нагрузкой, но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети.

Рис. 4 Схема подключения однофазной нагрузки к реле давления серии РДК.

Рис. 5 Схема подключения трехфазной нагрузки к реле давления серии РДК.

Габаритные размеры реле давления серии РДК:

РДК-1Т10Р-1, РДК-1Т10Р-2/6,5

РДК-4Т10Р-1

РДК-1Т10К-2

РДК-4Т10К-2

РДК-1Т18П-2, РДК-1Т18П-3

РДК-4Т18П-2

РДК-1Т19П-1

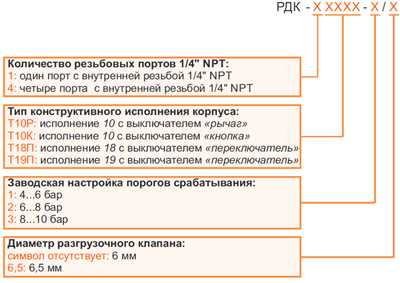

Расшифровка обозначения реле давления серии РДК:

www.roskip.ru

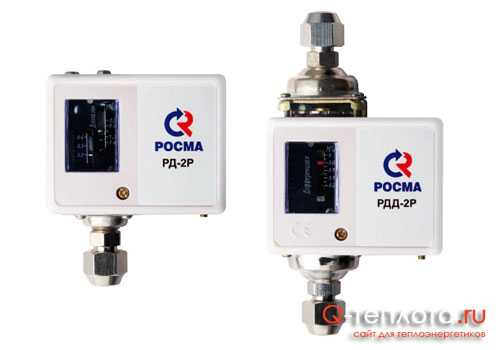

Реле давления РД-2Р, РДД-2Р (5 фото)

Подробности Раздел: Теплоснабжение Категория: Тепловые пункты Создано 15.05.2015 12:54 Просмотров: 2913

РД-2Р - Реле давления для жидких и газообразных неагрессивных сред.РДД-2Р - Реле разности давлений для жидких и газообразных неагрессивных сред.

Предназначены для коммутации электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны).

Область применения:• Теплоснабжение;• Водоснабжение;• Вентиляция;• Машиностроение.

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает одноплюсный перекидной контакт.

Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения реле перепада давления: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

Реле давления:


	Диапазон показаний, МПа	Дифференциал, МПа (настраиваемый)
	-0,07...0,3	0,02...0,15
	-0,07...0,6	0,06...0,4
	0,1...1	0,1...0,3
	0,5...1,6	0,1...0,4
	0,5...2,4	0,2...0,5
	0,5...3	0,5...1

Дифференциальные реле давления:


	Диапазон показаний, МПа	Дифференциал, МПа (фиксированный)
	0,05...0,2	0,03...0,05
	0,05...0,4	0,06...0,2
	0,1...0,6	0,06...0,2

Воспроизводимость: ±2%.Контакты: однополюсный перекидной контакт.Электрические характеристики:8 А ~220 В;16 А ~110 В.Рабочая температура:Окружающая среда: до +70 °CИзмеряемая среда: до +110 °CКорпус: IP42, пластик, цвет белый, оцинкованная сталь.Материалы: штуцер и накидная гайка — хромированная сталь.Корпус, кронштейн и механизм — оцинкованная сталь.Сильфон — медный сплав.Шкала: алюминий, цвет черный.Стекло: акриловое стекло.

Способ присоединения: накидная гайка для крепления капилляра.Резьба присоединения: G¼.Варианты монтажа: на приборную панель или с помощью кронштейна.

< Назад
Вперёд >

q-teplota.ru
